GWS 20230 P Professional - Кофе тартқыш BOSCH - Тегін пайдаланушы нұсқаулығы

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GWS 20230 P Professional BOSCH

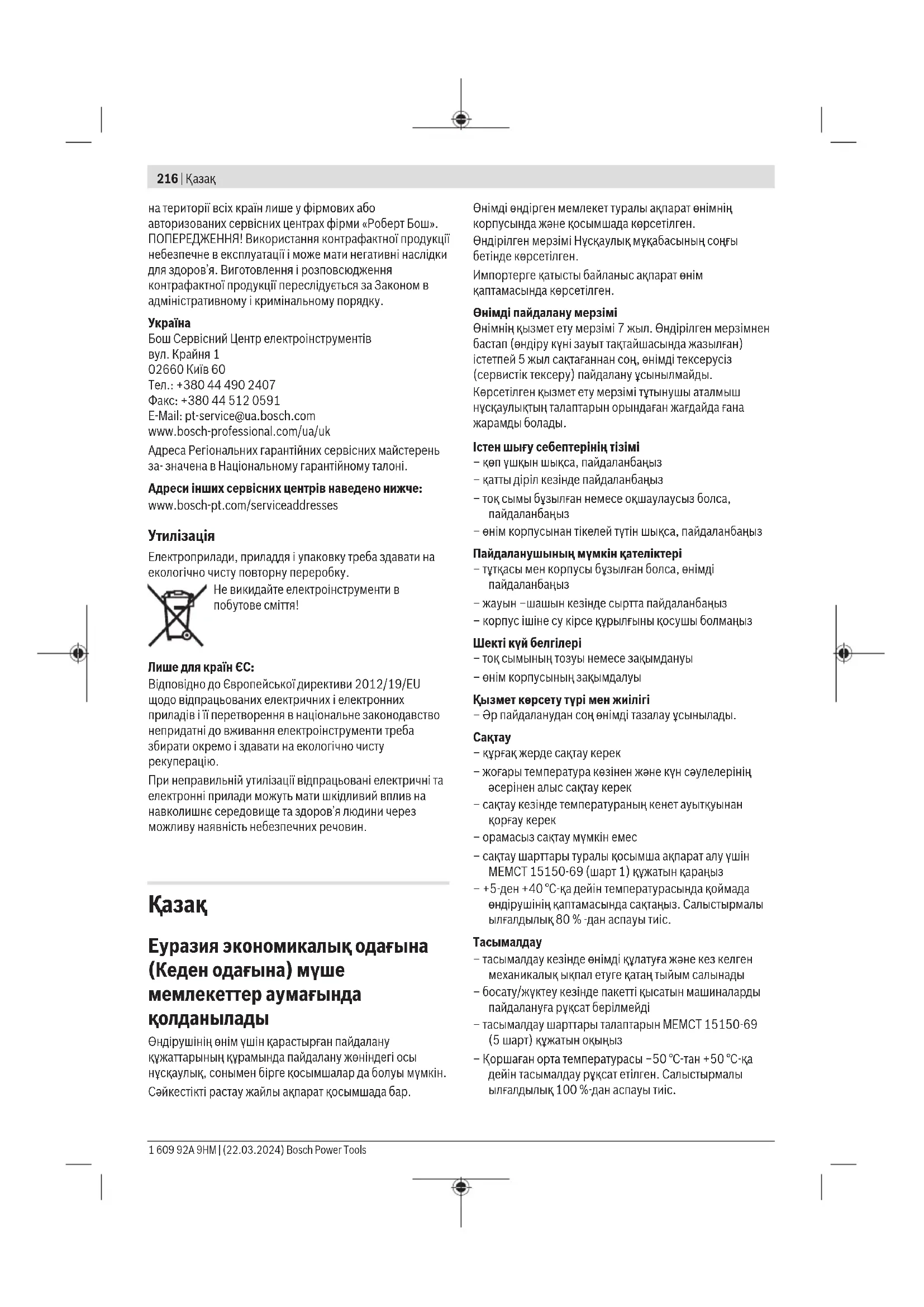

Еуразия экономикалық одағына (Кеден одағына) муше

мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

– көп үшқын шықса, пайдаланбаңыз
– қатты діріл кезінде пайдаланбаныз
– тоқ сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
– өнім корпусынан тікелей түтін шықса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

– түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз
– жауын – шашын кезінде сыртта пайдаланбаныз
– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

– ток сымының тозуы немесе закымдануы
- өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жилігі

– Әр пайдаланудан соң әнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сақтау кезінде температураның кенет ауытқұынан қорғау керек
  – орамасыз сақтау мүмкін емес
  – сактау шарттары туралы косымша акпарат алу эшін МЕМСТ 15150-69 (шарт 1) кужатын караңыз
  – +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аspaуы тиіс.

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға руксат берілмейді
– тасымалдау шарттары талаптарын МЕМСТ 15150-69 (5 шарт) кужатын оқыңыз
- Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы ылғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр күралының жинағындағы ескертулерді,

нүсқауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нүсқаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жақақттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жұмыс орнының қауіпсіздігі

Жумыс орнын таза және жарық устаңыз. Ластанған және қараңғы жайларда сәтсіз окифалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
Балалар мен бақылаушыларды электр құралынан алыс ұстаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдық тұрмыстық жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынулы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сайкес розеткалар электр түйықталуының қауіпін темендетеді.

▶ Кубырлар, радиаторлар, плиталар мен суытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеціз жерге қосылған болса жоғары төқ соғу қауіпі пайда болады.

Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр құралына кірген су ток соғу қауіпін жоғарылатады.

Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.

Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта

пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.

▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр құралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр құралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр құралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қоргайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырганбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқигаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жақақаттануға алып келуі мүмкін.
Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеціз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда опар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жиї пайдаланып жақсы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуї мүмкін.
НАЗАР АУДАРЫЧЫЗ! Энергиямен жабдыктаудың толықтай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру)

218 | Казак

қалпына келтіріңз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.

Аталмыш пайдалану женіндегі нускаулыкça сэйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысықа енгізу және офан қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа төлған, техникалық сипаттаманы, пайдалану жәніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға руксат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр күралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз ушін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
▶ Ажыраткышы дұрыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр куралдарын қоймаға қою алдында, ашаны қуат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр куралынан алып тастаңыз. Бүл сақтық әрекеті электр куралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауінті болады.
Электр құралдарын мен керек-жарактарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқигаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нускауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр

құралдарын арналмаған жұмыстарда пайдалану қауіпті.

▶ Колтуткалар мен кармау беттерін күргақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтуткалар мен кармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.

Бұрыштық тегістеу машиналарын пайдалану кезіндегі қауіпсіздік техникасы

Майдалау, егеукум қағазымен ажарлау, сым қылшақпен тазалау немесе кесу әрекеттеріне ортақ қауіпсіздік ескертулері:

Бул электр құралы майдалағыш, ажарлағыш, сым қылшак, саңылау кескіш немесе кескіш құрал ретінде пайдалануға арналған. Бул электр құралымен бірге берілген барлық қауіпсіздік ескертулерін, нүсқауларды, суреттерді және спецификацияларды оқып шығыңыз. Төменде келтірілген барлық нүсқаулардың орындалмауы ток соғуға, өртке және/немесе ауыр жақақат алуға әкелуі мүмкін.
Жылтырату сиякты әрекеттерді осы электр күралымен орындауға болмайды. Электр күралы ушін жарамайтын әрекеттер қауіпті жағдайды тудыруы және жақақат алуға әкелуі мүмкін.
Бул электр құралын құрал өндірушісі арнайы жобаланбаған және белгілемеген жолмен түрлендірмеңіз. Мүндай түрлендіру нәтижесінде бақылау мүмкіндігінен айырылып, ауыр жақақат алуға болады.
Аспап өндірушімен жасалмаған немесе ұсынбаған керек-жарактарды пайдаланбаңыз. Керек-жарак электр құралыңызға сай келсе де, қауіпсіз жұмыс істеу қамтамасыз етілмейді.
Жумыс күралы айналымдарының үйғарынды саны электр-құралында-керсетілген максималды айналымдар санына -тең-болуы-керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетүі мүмкін.
▶ Пайдаланатын жумыс куралының сыртқы-диаметрі мен-қалындығы электр-қуралының-өлшемдеріне сай-болуы-керек. Дұрыс таңдалмаған керек – жарактар дұрыс-қорғалмауы және-бақылаудан шығуы мүмкін.
Косымша бекіткіштің өлшемдері электр күралының монтаждық жабдығының өлшемдеріне сәйкес келуі тиіс. Электр күралының монтаждық жабдығына сәйкес келмейтін керек-жарактар тепе-тендіктен айырылуы, тым қатты дірілдеуі және бақылау мүмкіндігінен айырылуға әкеле алады.

Закымдалған керек-жарактарды пайдаланбаңыз. Әр пайдаланудан алдын абразивті дөңгелек сияқты керек-жарактарды сынық пен жарықтарға, етек дискіні жарықтарға, тозу немесе артықшылықтарына, сым қылшақты бос немесе сынған сымдарға тексеріңіз. Егер электр құралы немесе керек-жарактар түсіп кетсе, оның закымдалмағанын тексеріңіз, қажет болса закымдалмаған керек-жарактарды орнатыңыз. Керек-жарактарды тексеріп орнатудан соң, өзіңізді және басқа адамдарды айналып түрган керек-жарактар аймағынан алыстатып, электр құралын максималды жуктеусіз жылдамдықпен бір минут айналдырыңыз. Зақымдалған керек-жарактар әдетте сынақ уақытында сынады.
Жеке-қорғаныс жабдығын киіп жүріңіз. Пайдалану тәсіліне байланысты қорғаныш масканы немесе қауіпсіздік көзілдірігін қолданыңыз. Қажет болғанда, шаңнан қорғайтын масканы, құлақ қорғағыштарын, қолғап және кіші абразивті бөлшектерді немесе дайындама бөлшектерін ұстай алатын шеберхана алжапқышын пайдаланыңыз. Көз қорғанысы әртургілі әрекеттердің барысында пайда болатын ұшпа-қоқысты тоқтатуға қабілетті болуы тиіс. Шаңнан қорғайтын маска немесе респиратор белгілі бір жұмыс өткізгенде пайда болатын ұсақ бөлшектерді сүзгілеуге қабілетті болуы тиіс. Өте қарқынды шудың әсері есту-қабілетінің жоғалуына әкелуі мүмкін.
▶ Бөтен ·адамдардың жұмыс·аймағынан-қауіпсіз аймақта болуын қамтамасыз етіңіз. Жұмыс аймағына кіретін кез келген адам жеке қорғағыш жабдықтарды киюі керек. Дайындама бөлшектері немесе сынған керек-жақақтар ұшып, әрекет аймағынан тыс жайда жақарат тигізуі мүмкін.
Кесетін керек-жарактан жасырын сымдар немесе вз сымына тиюї мүмкін әрекеттерді жасаған кезде электр құрылы окшауланған ұстау жайынан устаңыз. Егер кесуші аспап істеп түрған сымға тисе электр құралының метал бөлшектерін істетіп пайдаланушыны тоқ соғуы мүмкін.
Кабельді айналып турған аспаптардан алыс устаңыз. Бакылауды жоғалтсаңыз, кабель кесіліп немесе тартылып кетіп, қолыңыз айналып турған аспапқа тартылуы мүмкін.
▶ Айналып түрган аспап толық төктағанша электр құралын қоймаңыз. Айналып түрган керек-жарактар бетке тиіп, электр құралы бақылаудан шығуы мүмкін.
Электр куралын касыңызда көтеріп түрганда коспаңыз. Айналып түрган аспаптарға кездейсоқ тию киіміңізді ұстал, аспапты денеңізге жақын апаруы мүмкін.
Электр-куралының-желдету-сацылауларын жиі тазартыңыз. Козғалтқыш желдеткіші шанды корпус ішінде тартып, үнтақталған металдың көп жиналуы электрленуге алып келі мүмкін.

Электр куралын жанатын материалдарға жақын пайдаланбаңыз. ￥шкындар·осы·материалдарды түтандыруы мүмкін.
Суыткыш суйыктыкты кажет ететін жумыс куралын · пайдаланбаңыз. Су·немесе-баска·да суыткыш суйыктыкты пайдалану электр-тоғының·соғуына·алып·келуі·мүмкін.

Кері сокқы және оған қатысты ескертулер:

Қайтарым бүл соғылған немесе ұсталған айналып түрган дөңгелек, етек диск, қылшақ немесе басқа керек-жаракқа болатын реакция. Согу немесе ұстау айналып түрган аспаптың қулап кетуіне және электр құралының бақылаусыз айналуына, қарсы бағытта айналуына алып келеді.

Мысалы, егер абразивті дөңгелек дайындама арқылы соғылса, соғу жеріне кіретін дөңгелектің шеті материал бетіне кіріп, дөңгелектің көтерілуіне немесе атылып кетуіне алып кетуі мүмкін. Дөңгелек пайдалануғыша немесе одан әрі ұшуы мүмкін, бүл дөңгелек әрекетінің бағытына байланысты. Абразивті дөңгелектер осы жағдайда сынып кетуі де мүмкін.

Қайтарым электр құралын қате пайдаланудан және/ немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жаракаттардың алды алады.

Электр-куралын-екі қолмен мықтап ұстаңыз, денеңіз-бен-қолыңызды кері сокқыға қарсылық-көрсете-алатындай-ұстаңыз. Іске қосу кезінде кері сокқыны немесе айналуға жауап әрекеттерді барынша бақылау үшін, бар болса, қосымша тутқаны әрдайым қолданыңыз. Тиісті алдын алу шаралары қолданылған жағдайда, пайдаланушы айналуға жауап әрекеттерді немесе кері сокқы күштерін бақылай алады.
▶ Колыңызды ешкашан айналып турған аспапқа жақындатпаңыз. Аспап қолыңызға қайтарым жасауы мүмкін.
Денецізді электр курал кайтарымда жылжитын аймақта орналастырмаңыз. Кайтарым куралды қысылу кезінде деңгелек айналуына қарсы бағытта апарады.
▶ Бурыштарды, откір жиектерді және т.б. өндеген кезде айрықша сақ болыңыз. Керек-жарактың секіруіне және ілініп қалуына жол бермеңіз. Бурыштар, откір жиектер немесе секіру айналып түрган керек-жарактың ілініп қалуына апарып, бақылау мүмкіндігінен айырылуға әкелуі мүмкін.
▶ Ара шынжырын, ағаш кескіш жүзді, шеткі бос аралығы 10 мм-ден узын болатын сегменттік алмасты дөңгелекті немесе тісті ара жүзін бекітпеціз. Мундай жүздер-жи кері соққыны тудырып, бақылау мүмкіндігінен айырылуға-әкеледі.

Майдалау және кесу әрекеттеріне ортақ қауіпсіздік ескертулері:

▶ Тек электр құралыңыз үшін көрсетілген дөңгелек түрлерін және таңдалған дөңгелек үшін жобаланған қорғағышты пайдаланыңыз. Бүл электр

220 | Казак

құралына жарамайтын дөңгелектер дұрыс қорғалмай, қауіпті болады.

► Ортада крысылған деңгелектің майдалайтын беті қорғағыштың астында орнатылуы керек. Дұрыс орнатылмаған қорғағыш, деңгейден шығып түрган деңгелек жақсы қорғалуы керек емес.
Корғағыш электр құралына қатты орнатылып максимальды қауіпсіздік үшін орналасуы қажет, осылай деңгелектің минималды көлемі пайдаланушыға қарап тұрады. Қорғағыш пайдаланушыны сынған деңгелек бөлшектерінен, деңгелекке кездейсок тиюден және киімдерді жандыруы мүмкін үшқындардан қорғайды.
Дөңгелектерді тек ұсынылған пайдалану түрлеріне сай қолдануы керек. Мысал: кесуші деңгелек шетімен майдаламаңыз. Кесуші-дөңгелектер материалды шетімен кесуге арналған, -Дөңгелектерге-әсер ететін бүйірлік күштер ықпалынан олар сынуы мүмкін.
▶ Таңдалған деңгелек үшін әрдайым дұрыс өлшемдегі және пішіндегі зақымдалмаған фланецтерді підаланыңыз. Дұрыс-таңдалған ернемектер тегістеу деңгелегінің тірегі болады және оның-сыну қаупінің алдын-алады. Кесуші деңгелектердің фланецтері майдалау деңгелегі фланецтерінен басқа болуы мүмкін.
Улкенірек электр құралдарының тозған дөңгелектерін пайдаланбаңыз. Улкенірек электр құралына арналған дөңгелек кішірек құралдың жоғарырақ жылдамдығы үшін жарамсыз болып, жарылуы мүмкін.
▶ Кос мақсатты деңгелектерді пайдаланған кезде әрдайым орындалып жатқан әрекет үшін дұрыс қөргғағышты пайдаланыңыз. Дұрыс қөргғағыш пайдаланылмаған жағдайда, қажетті қөргғаныс деңгейі қамтамасыз етілмей, ауыр жақақат алу қаупі туындауы мүмкін.

Кесу әрекеттеріне арналған қосымша қауіпсіздік ескертулері:

Кесуші дөңгелекті "кыспаңыз" немесе оны қатты баспаңыз. Кесікті терендетуге әрекет жасамаңыз. Дөңгелекке қатты басу жуктемені және дөңгелекті кесікте бұрауға немесе байланыстыруға сезімтал болуын және кері сокқының немесе дөңгелек сынуының ыктималдығын артырады.
Денецізді айналдырылған дөңгелектің бір сызыққа немесе артына орналастырмаңыз. Дөңгелек денецізден ары жылжыса, ықтимал қайтарым айналып түрган дөңгелек пен электр құралын денецізге тікелей жылжытуы мүмкін.
Дөңгелек қысылған немесе кез келген себеппен кесуге кедергі жасаған жағдайда, электр құралын өшіріп, дөңгелек толығымен тоқтағанша, электр құралын қозғалыссыз ұстаңыз. Кескіш дөңгелек қозғалып түрганда, дөңгелекті кесіктен шығарып алуға әрекеттенбеніз, әйтпесе кері сокқы пайда

болуы мумкін. Дөңгелек қысылуының себебін жою үшін мәселені зерттеп, түзету шараларын қолданыңыз.

Курал дайындамада турғанда электр күралын қайта қоспаңыз. Кесуді бастамас бурын, алдымен-дөңгелекті-толық-айналым санына жеткізіп алыңыз. Әйтпесе, кескіш диск түтылып, дайындамадан көтеріліп кетуі немесе-кері соққыға әкелуі мүмкін.
Тірек панельдері немесе кез келген тым үлкен дайындама дөңгелек қысылуы мен қайтарымның алдын алу үшін. Улкен дайындамалар өз ауырлығынан іілуі мүмкін. Дайындама·кесу сызығына-жақын-және-дөңгелектің-екі жағынан-да тірелуі керек.
▶ Бар қабырғаларда кіші кесікті немесе басқа көрінбейтін аймактарда орындауда абайлаңыз. Шығып түрган дөңгелек газ немесе су құбырларын, электр сымдарды немесе нысандарды кесуі мүмкін, ал бүл қайтарымға алып келуі мүмкін.
▶ Кигаш кесуге арекеттенбеціз. Дөңгелек-тым қатты-басылғанда, -жуктеме-және-дөңгелектің-кесікте-буралуға-немесе-қысылуға бейімділігі және кері соққы немесе сыну мүмкіндігі артып, ауыр жарақат алу қаупі туындайды.

Егеукум қағазымен ажарлау әрекеттеріне арналған қауіпсіздік ескертүлері:

Дұрыс өлшемді егеукүм дөңгелегінің қағазын пайдаланыңыз. Егеукүм қағазын таңдаған кезде өндіруші ұсыныстарын орынданыз. Егеукүм дөңгелегінен тым қатты шығып тұратын үлкенірек егеукүм қағазы жарылу қаупін тудырады және дөңгелектің ілініп қалуына, тозуына немесе кері соққыға әкелуі мүмкін.

Сым қылшақпен тазалау әрекеттеріне арналған қауіпсіздік ескертулері:

▶ Кылшыктың қарапайым әрекет етуі кезінде де қылшыктардың шашырайтындығын ескеріңіз. Кылшыкты қатты басып, сымға күш түсірмеңіз. Сым қылшыктары жуқа киімге және/немесе теріге кіріп кетуі мүмкін.
▶ Егер сым қылшақпен тазалау үшін қорғағышты пайдалану белгіленген болса, сым дөңгелектің немесе қылшақтың қорғағышпен жанасуына жол бермеңіз. Сым дөңгелектің немесе қылшақтың диаметрі жұмыс жуктемесіне немесе центрифугалық куштерге байланысты үлғаюы мүмкін.

Косымша кауіпсіздік нускаулықтары Корғаныш көзілдірікті кийіңіз.

Корғаныш қаптаманы кесу үшін пайдалануға болмайды. Жарамды саптаманың көмегімен қорғаныш қаптаманы кесу үшін де пайдалануға болады.

Электр куралын жумыс барысында екі колмен берік устан, турақты қалыпта турыңыз. Электр куралы екі қолмен сенімді турде басқарылады.

▶ Кылшактар және алмасты бүргғылау коронкалары сияқты ішкі ирек оймалы алмалы-салмалы аспаптарда ажарлау шпинделінің макс. ирек ойма ұзындығына назар аудару керек. Шпиндель ұшы алмалы-салмалы аспаптың тубіне тимеуі керек.
Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға немесе ток соғуына алып келуі мүмкін.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.
Куат өшсе, мысалы, желіде куат жоқ болып қалса немесе ашаны розеткадан суырғанда сөндіргіш бекіткішін алыцыз және өшірулі күйіне орнатыңыз. Бул арқылы кездейсок қосылу болмайды.
▶ Дайындаманы бекітіңіз. Кысу күралына немесе қыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
▶ Алмалы-салмалы аспаптарды гимарат ішінде, күрғақ, біркелкі температураға не және қатып қалмайтын бөлмеде сақтаңыз.
Электр куралын тасымалдамас бурын алмалы- салмалы аспаптарды шығарып алыңыз. Осылайша закымдарға жол бермейсіз.
▶ Байланыскан кескіш және ажарлағыш дискілер жарамдылық мерзіміне не, бул мерзімнен кейін оларды әрі қарай пайдалануға тыйым салынады.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы суды пайдаланбай металл, тас, пластикті кесуге және қылшақпен өндеуге және металды сыдырып алуға, сондай-ақ тастан жасалған материалдарды алмас бұргылау коронкаларымен бұргылауға арналған. Бүл

ретте дұрыс қорғаныш қаптаманың пайдаланылғанына көз жеткізіңіз (қараңыз „Пайдалану“, Бет 225).

Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Арнайы тегістеу құралдарымен тіркесімде электр құралды егеукұм қағазымен тегістеу үшін пайдалануға болады.

Электр күралын тастан жасалған материалдарды алмас ажарлағыш дискілермен ажарлау, металл мен тасты тостаған тәрізді дискілермен ажарлау немесе композиттік материалдарды өндеу үшін пайдалануға тыйым салынады.

Көрсетілген құрамды бөлшектер

Көрсетілген күрамды бөлшектердің нөмірлері графикалық беттегі электр күралының көрсетіліміне қатысты болып келеді.

(1) Шпиндельді буғаттау түймесі
(2) Ажыраткыш
(3) Діріл баскыш косымша тутка (беті окшауланған) ^2)
(4) Стандартты косымша тутка (беті окшауланған) ^a)
(5) Корғаныш каптамаға арналған реттегіш бұранда
(6) Ажарлауға арналған қорғаныш қаптама
(7) Кесуге арналған қорғаныш қаптама ^a)
(8) Кесуге арналған қаптама
(9) Тығыздауыш сақинасы бар тірек фланеці
(10) Ажарлағыш диск ^a)
(11) Кескіш диск ^a)
(12) Алмас кескіш диск ^a)
(13) Кыскыш гайка
(14) Жылдам кыскыш гайка SDS-clic ^a)
(15) Кыскыш гайканың екі саңылаулы кілті
(16) Тутка (беті окшауланған)
(17) Ажарлау шпинделі
(18) Кол корфанысы ^a)
(19) Резенке ажарлау тәрелкесі ^3)
(20) Ажарлағыш диск ^a)
(21) Домалақ гайка ^a)
(22) Тостаған тәрізді қылшақ ^a)
(23) Айыр тэрізді кілт ^4
(24) Бағыттауыштары бар кесуге арналған қорғаныш қаптама ^31
(25) Алмасты бүрғылау коронкасы ^a)
a) Бул керек-жарак стандартты жеткізілім жиынтығына кірмейді.

Техникалық мәліметтер

Бурыштык ажарлау машинасы GWS 20-230 P GWS 20-230 J

Өнім нөмірі

3 601 HC1 1.. 3 601 HC1 3..

222|Қазақ

Бурыштык ажарлау машинасы GWS 20-230 P GWS 20-230 J

Номиналды тутынылатын куат Вт 2000 2000
Есептелген бос жүріс күйіндегі айналу жилігі ^A)	мин ^-1	6500 6500
Ажарлағыш дискінің/резенке ажарлау тәрелкесінің макс. диаметрі мм 230 230
Ажарлау шпинделінің ирек оймасы М 14 М 14
Шпиндель ирек оймасының макс. ұзындығы мм 25 25
Қайта іске қосылудан қорғаныс – ●
Бірқалыпты іске қосу – ●
Салмағы ^B)C)	кг 5,4-8,8 5,4-8,8
Қорғаныс класы	☐/II /II

A) Жарамды алмалы-салмалы аспапттарды тандауға арналған EN IEC 62841-2-3 стандарты бойынша есептелген бос жүріс күйіндегі айналу жилігі. Бос жүріс күйіндегі нақты айналу жилігі есептелген бос жүріс күйіндегі айналу жилігінен аспауы керек, сондықтан ол төмен.
В) пайдаланылатын қорғаныш қаптамаға ((7), (6), (8)), пайдаланылатын қосымша түтқаға ((4), (3)) және пайдаланылатын сөрғыш қаптамаға (24) байланысты
с) Желілік куат сымынсыз және куат ашасынсыз салмағы

Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бүл мәліметтерді өзгертуі мүмкін.

GWS 20-230 P үшін желілік қосылым шарттары бойынша нусқаулар:

Кұрылғы IEC 61000-3-11 стандартының талаптарына сәйкес келеді және белгілі бір шарттарда қосылуы тиіс. Кұрылғы жағымсыз куат жағдайларында кенет кернеу өзгерістеріне әкелуі мүмкін. Бул құрылғының қарсылығы Z накты = 0,18 Ω деп орнатылған. Пайдаланушы құрылғы жалғанатын, Z макс қарсылығына іе қосылым нуктесінің мына қарсылық талабына сәйкес келгеніне кез жеткізуі қажет: Z накты ≥ Z макс . Егер Z макс мәні белгісіз болса, Z макс мәнін желі жабдықтаушысымен немесе куатпен жабдықтайтын ұйыммен бірге анықтаңыз.

Мәндер өнімге байланысты өзгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.

Бурыштық ажарлау машинасы GWS 22-180 P		GWS 22-230 PGWS 2200	GWS 22-180 JGWS 2200	GWS 22-230 JGWS 2200
	GWS 2200
Өнім нөмірі	3 601 HC0 1..	3 601 HC1 1..	3 601 HC0 3..	3 601 HC1 3..
Номиналды тұтынылатын куат	Вт 2200 2200 2200 2200
Есептелген бос жүріс күйіндегіайналу жилігі ^A)	мин ^-1	8500 6500 8500 6500
Ажарлағыш дискінің/резеңкеажарлау тәрелкесінің макс.диаметрі	мм 180 230 180 230
Ажарлау шпинделінің ирек оймасы	М 14 М 14 М 14 М 14
Шпиндель ирек оймасының макс.ұзындығы	мм 25 25 25 25
Қайта іске қосылудан қорғаныс	–	– ● ●
Бірқалыпыі іске қосу	–	– ● ●
Салмағы ^B)C)	кг 5,2–7,8 5,4–8,8 5,2–7,8 5,4–8,8
Қорғаныс класы	☐ / II / II / II / II ☐		☐	☐

A) Жарамды алмалы-салмалы аспапттарды тандауға арналған EN IEC 62841-2-3 стандарты бойынша есептелген бос журіс күйіндегі айналу жилігі. Шынайы бос журіс күйіндегі айналу жилігі төменірек.
В) пайдаланылатын қорғаныш қаптамаға ((7), (6), (8)), пайдаланылатын қосымша түтқаға ((4), (3)) және пайдаланылатын сорғыш қаптамаға (24) байланысты
с) Желілік куат сымынсыз және куат ашасынсыз салмағы

Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бул мәліметтерді өзгертуі мүмкін.

GWS 22-180 P, GWS 22-230 P және GWS 2200 үшін желілік қосылым шарттары бойынша нусқаулар:

Курылғы IEC 61000-3-11 стандартының талаптарына сәйкес келеді және белгілі бір шарттарда қосылуы тиіс. Курылғы жағымсыз куат жағдайларында кенет кернеу өзгерістеріне әкелуі мүмкін. Бул құрылғының қарсылығы Z_накты = 0,18 деп орнатылған. Пайдаланушы құрылғы жалғанатын, Z_макс қарсылығына іе қосылым нуктесінің мына қарсылық талабына сәйкес келгеніне көз жеткізуі қажет: Z_накты ≥ Z_макс . Егер Z_макс мәні белгісіз болса, Z_макс мәнін желі жабдықтаушысымен немесе куатпен жабдықтайтын ұйыммен бірге анықтаңыз.

Мәндер өнімге байланысты өзгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.

Шуыл және дірілдеу туралы ақпарат

EN IEC 62841-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдтете келесідей болады: дыбыстық қысым деңгейі 96 дБ(А); дыбыстық куат деңгейі 104 дБ(А). К дәлсіздігі = 3 дБ.

Кулак корғанысын тағыңыз!

Жалпы діріл мәндері a_n (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN IEC 62841-2-3 бойынша есептелген:

Бетті ажарлау (бастапкы ажарлау):

$$ a _ {n} = 5, 2 \mathrm{M} / \mathrm{c} ^ {2}, K = 1, 5 \mathrm{M} / \mathrm{c} ^ {2}, $$

Ажарлағыш төсеммен ажарлау:

$$ a _ {n} = 2, 5 \mathrm{M} / \mathrm{c} ^ {2}, K = 1, 5 \mathrm{M} / \mathrm{c} ^ {2}, $$

Кесіп ажарлау:

$$ a _ {n} = 5, 0 \mathrm{M} / \mathrm{c} ^ {2}, K = 1, 5 \mathrm{M} / \mathrm{c} ^ {2}. $$

Жүмсақ табақ металды немесе баска үлкен бетті оцай дірілдейтін материалдарды ажарлау 15 дБ шамасына дейін көтерілген шуыл эмиссиясыныңың көрсеткішін тудыруы мүмкін. Арнайы ауыр дыбыс окшаулағыш кілемшелердің көмегімен аскын шуыл эмиссиясын азайтуға болады. Аскын шуыл эмиссиясын шуыл сипаттарымен байланысты тәүекелдерді бағалау кезінде де, жарамды кулак қорғанысын тандау кезінде де есепке алу қажет.

Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндәрі өзгереді. Бүл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін кұрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бүл дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.

Қайта қозғалу сақтағышы

(GWS 20-230 J / GWS 22-180 J / GWS 22-230 J / GWS 2200 (3 601 HC0 3.. / 3 601 HC1 3..))

Қайта қосылудан қорғағыш куаттандырудан кейін электр құралының бақылаусыз іске қосылуын болдырмайды.

Қайта іске қосу үшін ажыратқышты (2) өшірілген күйге келтіріп, электр құралын қайта қосыңыз.

Бірқалыпты іске қосу

(GWS 20-230 J / GWS 22-180 J / GWS 22-230 J / GWS 2200 (3 601 HC0 3.. / 3 601 HC1 3..))

Электрондык бірқалыпты іске қосу жүйесі қосу кезіндегі айналу моментін шектеп, электр құралын бірқалыпты іске қосуға мүмкіндік береді.

Нускау: электр куралы косылғаннан кейін бірден толық айналу жилігімен жұмыс істесе, бүл бірқалыпыты іске қосу жүйесінің және қайта қосылудан қорғаныстың істен шыққанын білдіреді. Электр куралын бірден сервистік қызметке жіберіңіз (мекенжайларды «Тұтынушыға қызмет көрсету және пайдалану кеңестері» тарауынан қараңыз).

Монтаждау

▶ Барлык жумыстардан алдын электр куралының желілік айырын розеткадан шығарыңыз.

Корғаныш аспапты орнату

Нускау: Жумыс кезінде тегістеу шенбері бузылса немесе корғағыш қаптама/электр құрал құрылғылары бузылса, электр құралды бірден сервис қызметіне жіберу керек, мекенжайларды «Тутынушыға қызмет көрсету және пайдалану кеңестері» тарауынан қараңыз.

Тегістеуге арналған қорғағыш қаптама

Коргайтын каптаманы (6) шпиндель мойыншасына орнатыңыз. Коргайтын каптама (6) күйін жұмыс күнінің талаптарына сай етіп коргайтын каптаманы (6) бекіту бұрандасымен (5) бұғаттаңыз.

▶ Корғағыш каптаманы (6) оператордың жағына қарай үшқындардың үшуы болмайтындай орнатыңыз.

Кесуге арналған қорғағыш қаптама

▶ Кесу үшін өрдайым кесуге арналған қорғаныш қаптаманы (7) немесе ажарлауға арналған

224|Қазақ

корғаныш қамтаманы (6) монтаждалған кесуге арналған қаптамамен (8) бірге пайдаланыңыз.

▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Корғағыш қаптама (7) сонымен бірге тегістеуге арналған қорғағыш қаптама (6) ретінд де орнатылады.

Кесуге арналған қаптама

Кесуге арналған қаптаманы (8) ажарлауға арналған қорғаныш қаптамаға (6) монтаждаңыз (А суретін қараңыз): інітіректі кері қайырыңыз (1). Қаптаманы (8) ажарлауға арналған қорғаныш қаптамаға (6) кигізіңіз (2). Інітіректі қорғаныш қаптамаға (6) қайтадан мықтал басыңыз (3).

Бөлшектеу үшін (В суретін караңыз) інтіректі кері қайырыңыз (①). Каптаманы (8) қорғаныш каптамадан (6) тартып алыңыз (②).

Бағыттауыштар бар кесуге арналған қорғағыш қаптама

Бағыттауыш ойықтары бар кесуге арналған қорғаныш қаптама (24) ажарлауға арналған қорғаныш қаптамамен бірдей орнатылады.

Бағыттауыш ойықтары бар сорғыш қаптамаға (24) жарамды Bosch шаңсорғышын жалғауға болады. Ол үшін сорғыш шлангіні сору адаптерімен сорғыш қаптаманың арнайы кіріс келте құбырына жалғаңыз.

Нускау: сору кезінде сорғыш шлангідегі және керек-жарактағы шаңнан пайда болған үйкеліс электрстатикалық зарядты тудырады, пайдаланушы бүл зарядты статикалық разряд ретінде сезуі мүмкін (қоршған ортаға және өзінің физиологиялық қалпына байланысты). Bosch компаниясы жалпы бойынша ұсақ шаңды және құрғақ материалдарды сору үшін антистатикалық сорғыш шлангіні (керек-жарак) пайдалануға кеңес береді.

Кол коргағышы

Резецке ажарлау тәрелкесімен (19) немесе тостаған тәрізді қылшақлен/конустық қылшақлен/ алмас бұргғылау коронкасымен жұмыс істеу үшін әрдайым қол қорғанысын (18) киіп жүріңіз.

Кол корғанысын (18) қосымша түтқамен (4)/(3) бекітіңіз.

Косымша тутканы (4)/(3) жұмыс тәсіліне байланысты редуктор бастиегінің оң немесе сол жағына бұрап бекітіңіз.

Электр куралын тек косымша туткамен бірге пайдаланыңыз: (4)/(3).

▶ Косымша тутка (4)/(3) закымдалған жағдайда, электр құралын әрі қарай пайдаланбаңыз. Косымша туткаға (4)/(3) ешқандай өзгерістер жасамаңыз.

Діріл басқыш қосымша түтка (3) дірілсіз және жайлы әрі қауіпсіз жұмыс істеуге мүмкіндік береді.

Ажарлауыш куралдарын орнату

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.

Тегістеу шпинделін (17) және барлық орнатылатын кұралдарды тазалаңыз.

Абразивті күралды бұрап алу және бекіту үшін шпиндельді бекіту түймесін (1) басып, шпиндельді бекітіңіз.

Шпиндельді бекіту түймесін тек шпиндель токтатылған күйде басыңыз. Әйтпесе электр құралын закымдауыңыз мүмкін.

Тегістеу шецбері/кесу шецбері

Ажарлағыш кұралдардың өлшемдерін ескеріңз. Саңылау диаметрі тірек фланеціне сәйкес болуы керек. Адаптерлерді немесе жалғастырғыш тетіктерді пайдаланбаныз.

Алмасты кескіш дискілерді пайдаланғанда алмасты кескіш дискіdegі айналу бағытының көрсеткісі электр құралындағы айналу бағытына сәйкес болуын қадағалаңыз (корпустағы айналу бағытының көрсеткісін қараңыз).

Монтаждау реттілігі графикалық бетте көрсетілген. Нусқау: байланыстырылған ажарлағыш және кескіш дискілерді жеткізілім жиынтығындағы тірек фланецінің (9) және қысқыш гайканың (13) немесе жылдам қысқыш гайканың (14) көмегімен монтаждаған кезде аралық төсемдерді пайдалану қажет емес. Ажарлағыш/кескіш дискіні бекіту үшін тығыздауыш сақинасы бар тірек фланецін (9) ажарлау шпинделіне (17) енгізіп, қысқыш гайканы (13) бұрап орнатыңыз. Пайдаланылатын ажарлағыш/кескіш дискіге байланысты (пайдалану бойынша нұсқаулықтың алдыңғы бөлігіндегі суреттерді қараңыз) қысқыш гайканың (13) туралануына назар аударыңыз және оны екі саңылаулы гайка кілтімен (қараңыз „Жылдам қысқыш гайка

SDS-clic“, Бет 225) тартыңыз.

▶ Тегістеу құралын орнатқаннан кейін қосу алдында орнатудың дұрыстығын және құралдың еркін айналатынын тексеріңіз. Тегістеу құралы қорғағыш қаптамаға және басқа бөлшектерге үйкелмей айналып жатқанына көз жеткізіңіз.

Тірек фланецінде (9), ортаға келтіру буылтығының айналасында пластие бөлшек (тығыздауыш сақина) орнатылған. Тығыздауыш сақина жоқ немесе зақымдалған болса, тірек фланецін (9) ары қарай пайдаланбай тұрып, міндетті түрде ауыстыру керек.

Жылдам кыскыш гайка SDS-elic

Күралдарды пайдаланусыз ажарлау күралын оңай ауыстыру үшін қыскыш гайканын (13) орнына тез қыскыш гайканы (14) пайдалануға болады.

Жылдам кыскыш гайканы (14) тек саңылау диаметрі 22,2 мм күрайтын ажарлағыш немесе кескіш дискілермен немесе дискілі қылшақтармен бірге пайдалануға болады.

Бузылмаған мінсіз тез қыскыш гайкасын пайдаланыңыз (14).

Бурап қоюда жылдам қысу сомынының жазылған жағы (14) ажарлау дискісіне көрсетпеуіне көз жеткізіңіз; бағыттама индекстік белгіге (26) көрсетуі тиіс суретін қараңыз.

(26)

Ажарлау шпинделін (1) бекіту үшін шпиндельді бекіту туймесін басыңыз. Тез қыскыш гайканы бекемдеу үшін ажарлау дискісін куш салып сағат тілінің бағытымен бураңыз.

Дұрыс бекітілген, зақымдалмаған тез қыскыш гайканы сақинаны сағат тілінің бағытына қарсы бұрау арқылы шығаруға болады.

Ешкашан қатты бекемделген тез қыскыш гайканы тістеуікпен бурап алмаңыз, екі буйірлік тесігі бар гайка кілтін пайдаланыңыз.

Гайка кілтін сурette көрсетілгендей екі бүйірлік тесігімен орнатыңыз.

Жарамды тегістеу құралы

Осы нүсқаулықта жоғарыда атап өтілген барлық тегістеу кұралдарын пайдалануға болады.

Пайдаланылатын тегістеу күралдарының руксат етілген айналымдар саны [мин ^1 ] немесе айналу жылдамдығы [м/с] төменде берілген кестедегі мәндерден төмен болмауы керек.

Сондыктан тегістеу құралының жапсырмасында көрсетілген руксат етілген айналымдар санын немесе айналу жылдамдығын сақтаңыз.

макс. [мм] [мм] [°]
Dbcd a [мин						^-1 [м/с]
	180	8	-	22,2	-	8500	80
	230	8	-	22,2	-	6500	80
	180	4,2	-	22,2	-	8500	80
	230	4,2	-	22,2	-	6500	80
	180	-	-	-	-	8500	80
	230	-	-	-	-	6500	80

макс. [мм] [мм] [°]
D	b	c	d	a	[мин]	-1	[м/с]
	100	27	-	M 14	-	8500	80
	125	30	-	M 14	-	6500	80
	180	26	-	M 14	-	8500	80
	180	20	-	22,2	-	8500	80

125--M 14-8500 80

83--M 14-8500 80

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жүту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мүмкін.

– Мумкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз.
– Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз.
– P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.

Пайдалану

Электр құралға токтағанша жүктеме түсірмеңіз.
▶ Барлық жумыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
▶ Тірек қабырғаларда ойықтар жасағанда абайлаңыз, «Статика туралы нүсқаулар» тарауын қараңыз.
▶ Салмағы турақты қалыпты қамтамасыз етпесе, дайындаманы бекітіңіз.

226|Қазақ

Жоғары жуктемеден кейін электр құралдың біраз салқындауына, бірнеше минут бос жүрісте жұмыс істеуіне мүмкіндік беріңіз.
▶ Электр куралды абразивті-кесу станинада пайдаланбаныз.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.

▶ Байланыстырылған ажарлағыш құралдардың көмегімен сыдырып ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы (6) пайдаланыңыз.
▶ Ешкашан кесу шецберлерін сыдырып тегістеу ушін пайдаланбаңыз.
Сыдырып ажарлау кезінде кесуге арналған қорғаныш қаптама (7) немесе ажарлауға арналған қорғаныш қаптама (6) монтаждалған кесуге арналған қаптамамен (8) бірге дайындамаға соғылып, бақылау мүмкіндігінен айырылуға әкелуғ мүмкін.

30°-40° еңкейту бұрышымен сыдырып ажарлау кезінде ең жақсы нәтижелерге қол жеткізуге болады. Электр құралын орташа қысыммен алға-артқа жылжытыңыз. Нәтижесінде дайындама тым қатты қызбайды, түсін өзгертпейді және қатпарлар пайда болмайды.

Кесуге де, ажарлауға да рүқсат етілген байланыстырылған дискілер пайдаланылған кезде, кесуге арналған қорғаныш қаптаманы (7) немесе ажарлауға арналған қорғаныш қаптаманы (6) монтаждалған кесуге арналған қаптамамен (8) бірге пайдалану керек.

Желпуіш тәрізді ажарлағыш дискімен үстіңгі беттерді ажарлау

Желпуіш тәрізді ажарлағыш дискімен ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (6).

Желпуіш тәрізді ажарлағыш дискімен (керек-жарак), сонымен катар дәңес беттерді және профильдерді де өңдеуге болады. Желпуіш тәрізді ажарлағыш дискілер әдеттегі ажарлағыш дискілермен салыстырғанда ұзағырақ қызмет етеді, азырақ шуыл шығарады және төменірек ажарлау температурасына не болады.

Ажарлау тәрелкесімен үстіңгі беттерді ажарлау

Резенке тегістеу тәрелкесімен (19) жұмыстар үшін әрқашан қол қорғағышын (18) киңіз.

Ажарлау тәрелкесімен ажарлау әрекетін қорғаныш қаптамасыз орындауға болады.

Орнату реті суреттер бар бетте көрсетілген.

Домалақ гайканы (21) бұрал бекітіңіз де, екі саңылаулы кілтпен тартыңыз.

Тостаған тәрізді қылшак/дискілі қылшак/конустық қылшак

Ажарлағыш қылшақтармен өндеу кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (6). Тостаған тәрізді қылшақтармен/конустық қылшақтармен өндеу әрекетін қорғаныш қаптамасыз орындауға болады.
▶ Тостаған тәрізді немесе конустық қылшақпен жұмыстар өткізу үшін әрдайым қол қорғанысын (18) монтаждаңыз.
▶ Дискілі қылшақтардың максималды руксат етілген өлшемдерінен асырған жағдайда, дискілі қылшақтардың сымдары қорғаныш қаптамаға тиіп, сынуы мүмкін.

Орнату реті суреттер бар бетте көрсетілген.

M14 ирек оймасы бар тостаған тәрізді қылшақты/ конустық қылшақты/дискілі қылшақты, ол шпиндель ирек оймасының шетіндегі ажарлау шпинделінің фланецімен тығыз жанасатындай, ажарлау шпинделіне бурап бекіту кажет. Тостаған тәрізді қылшақты/конустық қылшақты/ дискілі қылшақты айыр тәрізді кілтпен бекемдеңіз.

Металды кесу

▶ Металл материалдарды байланыстырылған кескіш дискілермен немесе алмас кескіш дискілермен кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (7) немесе ажарлауға арналған қорғаныш қаптаманы (6) монтаждалған кесуге арналған қаптамамен (8) бірге пайдаланыңыз.
Ажарлауға арналған қорғаныш қаптаманы (6) байланыстырылған кескіш дискілермен кесу жұмыстары үшін пайдаланған кезде, дискілер сынған жағдайда, үшқын мен бөлшектер және диск бөліктері тиюінің артқан қаупі туындайды.

Кескіш дискімен кескенде біркелкі, материал ушін дұрыс беріліспен жұмыс істеніз. Кескіш дискіге қысым түсірмеңіз, оны еңкейтпеңіз және шайқамаңыз.

Бүйірлік крысыммен айналғанда кескіш дискіні токтатпаңыз.

Электр құралын әрқашан айналу бағытына қарсы жүргізу керек. Әйтпесе бақылаусыз кесілген жерден шығу қаупі туындайды. Профильдерді немесе төрт қырлы құбылларды кесу кезінде кесуді ең аз көлденен қимада бастаңыз.

Тасты кесу

▶ Тасты материалдарды тас/бетонға арналған байланыстырылған кескіш дискілермен немесе алмас кескіш дискілермен кескен кезде әрдайым кесуге арналған бағыттауыштары бар сорғыш қаптаманы (24), кесуге арналған қорғаныш қаптаманы (7) немесе ажарлауға арналған қорғаныш қаптаманы (6) монтаждалған кесуге арналған қаптамамен бірге пайдаланыңыз (8).

▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.
▶ Шантуткыш маскасын киіңіз.
▶ Бул электр куралды тек күргақ кесу/курғақ тегістеу үшін пайдалануға болады.
Кесуге арналған қорғаныш қаптаманы (7), ажарлауға арналған қорғаныш қаптаманы (6) немесе ажарлауға арналған қорғаныш қаптаманы (6) монтаждалған ажарлауға арналған қаптамамен (8) бірге бетон немесе кіркіш қалауда кесу және ажарлау әрекеттері үшін пайдаланған кезде, асқын шаң жуктемесі пайда болады және кері соққыға әкелуі мүмкін электр құралын бақылау мүмкіндігінен айырылудың артқан қаупі туындайды.

Тасты кесу үшін алмас кескіш дискілерді пайдаланған жән.

Бағыттауыштары бар қорғаныш қаптаманы (24)

пайдалану үшін тас шацын сорып алу үшін шаңсорғышты пайдалану керек. Bosch арнайы шаңсорғыштарды ұсынады.

Электр куралын өшіріңіз және бағыттауыштардың алдыңғы бөлігімен бөлшекке орнатыңыз. Электр куралын біркелкі, материалға сәйкес беріліспен жылжытыңыз.

Курамында киыршык тас өте көп болатын аса қатты материалдарды, мысалы, бетонды өндеу кезінде алмас кескіш диск қызып кетуі және закымдалуы мумкін. Алмас кескіш дискідегі үшқын осыны білдіреді.

Осы жағдайда жұмысты төқтатыңыз және алмас кескіш дискіні бос жүріс күйінде, ең жоғары жылдамдықта кыска уакыт салқындатыңыз.

Өнімділіктің айтарлықтай төмендеуі және пайда болатын үшқын алмас кескіш дискінің дәкір болғанын білдіреді. Оны абразивті материалда, мысалы, силикат кірпіште қыскаша кесу арқылы өткірлеуге болады.

Пластикті кесу

Пластик сиякты материалдарды композиттік кескіш дискілермен кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (7) немесе ажарлауға арналған қорғаныш қаптаманы (6) монтаждалған кесуге арналған қаптамамен (8) бірге пайдаланыңыз.

Алмас бурғылау коронкаларымен жұмыс істеу

▶ Курғақ алмас бүргылау коронкаларын пайдаланыңыз.
▶ Алмас бурғылау коронкаларымен жұмыстар өткізу үшін әрдайым қол қорғанысын (18) монтаждаңыз.

Алмас бүрғылау коронкасын дайындамамен параллель етіп орнатпаңыз. Дайындаманы еңкейтіп және айналмалы көзғалыстармен батырыңыз. Ослайша алмас бүрғылау

коронкасының онтайлы суытылуына және үзак жарамдық мерзіміне қол жеткізесіз.

Статика туралы нускаулар

Кетергіш кабырғалардағы ойықтар үлтық нормативтермен реттеледі. Бул нұсқауларды міндетті түрде орындау керек. Жұмысты бастамас бұрын статика жөніндегі маманмен, сәулетшімен немесе прорабпен кеңесіңіз.

Icke косу

Желі куатына назар аударыңыз! Ток көзінің куаты электр күралдың зауыттық тақтайшасындағы мәліметтеріне сай болуы қажет.

Элект құралы куат қоры жеткіліксіз немесе іске қосу тогын қушейтетін сәйкес кернеу реттегішімен жабдықталмаған электр генераторларынан куат алса, қосу кезінде куат төмендеуі немесе электр құралы әдеттен тыс әрекет етуі мүмкін.

Генератордың жарамдылығын, әсіресе, желі үшін жарамдылығын тексеріңіз.

Косу/өшіру

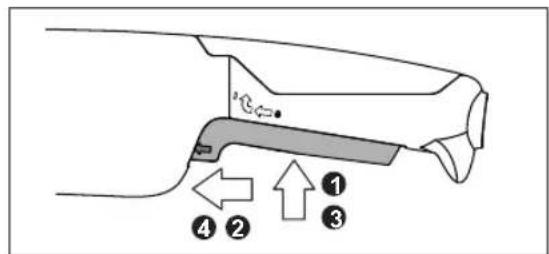

Бекіткіші бар ауыстырып-қосқыш нусқасы

Электр құралын іске қосу үшін алдымен

ажыраткышты (2) басыңыз ①, содан кейін оны алға қарай жылжытыңыз ②. Сонан соң оны басып, устап тұрыңыз ③.

Басылған ажыратқышты (2) бұғаттау үшін ажыратқышты (2) одан әрі алға жылжытыңыз ④.

Электр куралын өшіру үшін ажыратқышты (2) жіберіңіз немесе ол буғатталған болса, ажыратқышты (2) кыскаша басып, содан кейін жіберіңіз.

Бекіткіші жок ауыстырып-қосқыш нусқасы

Электр құралын іске қосу үшін алдымен ажыратқышты (2) басыңыз ①, содан кейін оны алға қарай жылжытыңыз ②. Сонан соң оны басып, ұстап тұрыңыз ③.

Электр құралын өшіру үшін ажыратқышты (2) жіберіңіз.

▶ Пайдаланудан алдын ажарлау құралдарын қайта тексеріңз. Ажарлау құралы берік орнатылып, еш кедергісіз айналуы қажет. 1 минут ішінде сынау жұмысын жүктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау құралдарын пайдаланбаңыз. Бұзылған ажарлау құралдары жарылып, зақымдарға алып келуғ мүмкін.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Жаксы әрі сенімді жумыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз.
▶ Тетенше жумыс жағдайында мүмкін болғанша шаңсорғышты пайдаланыңыз. Желдеткіш тесікті жиї үрлеп, тазартып артық тоқтан сақтайтын қосқышты (PRCD) қосыңыз. Металды өңдеуде тоқ өткізетін шаң электр құралының ішінде жиналуы мүмкін. Электр құралының оқшаулағышы зақымдалуы мүмкін.

Жабдыктарды мукият сактаңыз және күтіңіз.

Егер байланыс сымын алмастыру кажет болса, кауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет керсету орталықтарында жүргізілуі тиіс.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер әлдеқашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы акқарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі өнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мумкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;

– Сатушы осы бүйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті;

– Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі әтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төменdegі мекенжай бойынша қолжетімді:

www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы

050012

Муратбаев к., 180 үй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

– механикалық зақымдардың жоктығы;
– пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;
– пайдалану бойынша нүсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
– біліксіз жәндеу белгілерінің жоқтығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

• форс-мажор жағдайларына байланысты кез келген сынықтар;
  – барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпы тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

• табифи тозу (ресурстың толық пайдаланылуы);
  – қате орнату, рүксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыққан жабдық пен оның бөліктері;
  – электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Кәдеге жарату

Электр куралдар, жабдыктар және бумаларын айналаны коргайтын кәдеге жаратуға апару кажет.

Электр куралдарды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және үлтық зандарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Română
