ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ IVR 35202 Sc Me Kärcher

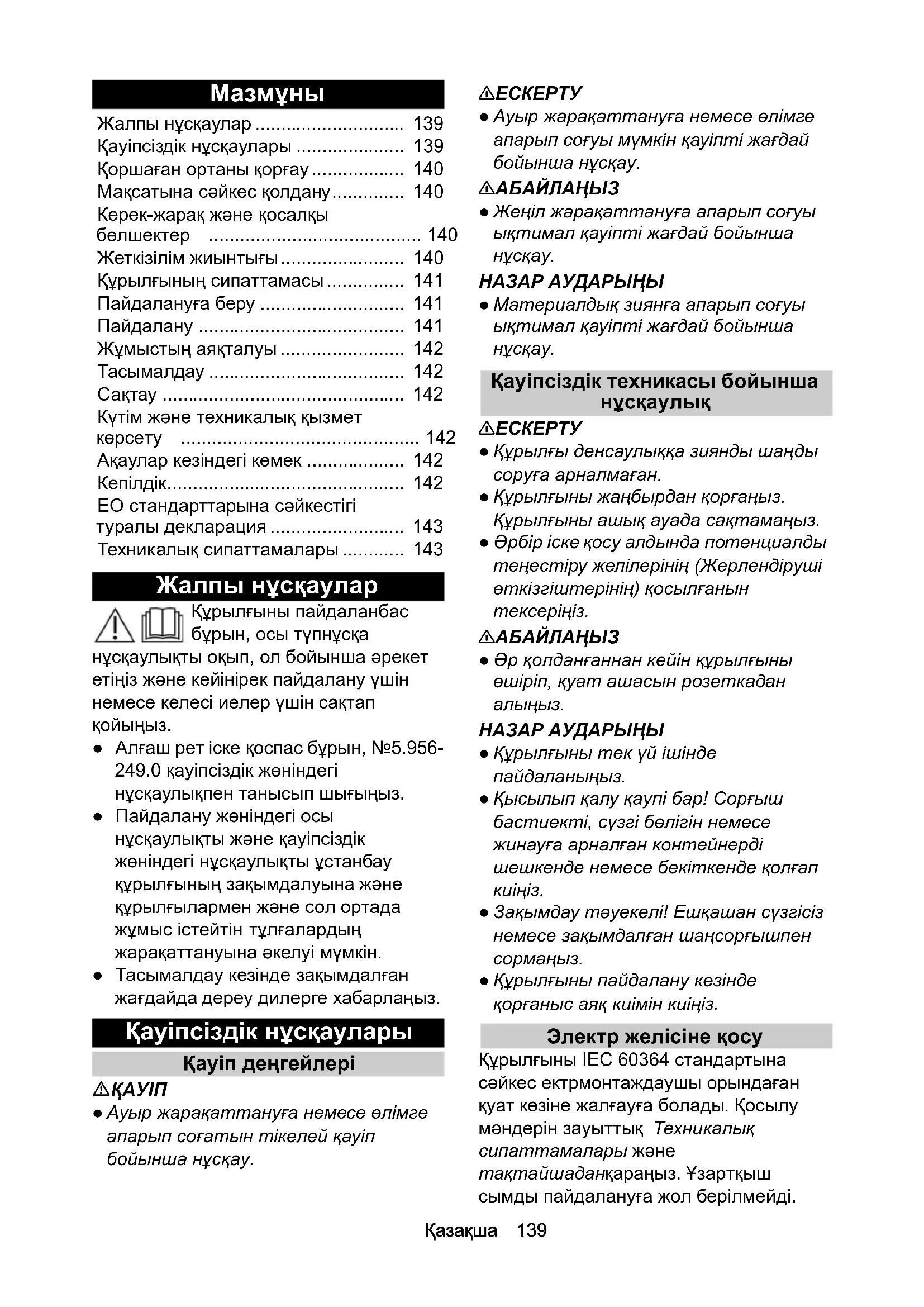

Жалпы нұсқаулар Құрылғыны пайдаланбас бұрын, осы түпнұсқа нұсқаулықты оқып, ол бойынша əрекет етіңіз жəне кейінірек пайдалану үшін немесе келесі иелер үшін сақтап

●Алғаш рет іске қоспас бұрын, №5.956-

249.0 қауіпсіздік жөніндегі

нұсқаулықпен танысып шығыңыз. ● Пайдалану жөніндегі осы нұсқаулықты жəне қауіпсіздік жөніндегі нұсқаулықты ұстанбау құрылғының зақымдалуына жəне құрылғылармен жəне сол ортада жұмыс істейтін тұлғалардың жарақаттануына əкелуі мүмкін. ●Тасымалдау кезінде зақымдалған жағдайда дереу дилерге хабарлаңыз. Қауіпсіздік нұсқаулары Қауіп деңгейлері

● Ауыр жарақаттануға немесе өлімге апарып соғатын тікелей қауіп бойынша нұсқау.

● Ауыр жарақаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау. 몇 АБАЙЛАҢЫЗ ● Жеңіл жарақаттануға апарып соғуы ықтимал қауіпті жағдай бойынша

НАЗАР АУДАРЫҢЫ ● Материалдық зиянға апарып соғуы ықтимал қауіпті жағдай бойынша

Қауіпсіздік техникасы бойынша

● Құрылғы денсаулыққа зиянды шаңды соруға арналмаған. ● Құрылғыны жаңбырдан қорғаңыз. Құрылғыны ашық ауада сақтамаңыз. ● Əрбір іске қосу алдында потенциалды теңестіру желілерінің (Жерлендіруші өткізгіштерінің) қосылғанын тексеріңіз. 몇 АБАЙЛАҢЫЗ ● Əр қолданғаннан кейін құрылғыны өшіріп, қуат ашасын розеткадан

НАЗАР АУДАРЫҢЫ ● Құрылғыны тек үй ішінде пайдаланыңыз. ● Қысылып қалу қаупі бар! Сорғыш бастиекті, сүзгі бөлігін немесе жинауға арналған контейнерді шешкенде немесе бекіткенде қолғап

● Зақымдау тəуекелі! Ешқашан сүзгісіз немесе зақымдалған шаңсорғышпен

• ● Құрылғыны пайдалану кезінде қорғаныс аяқ киімін киіңіз. Электр желісіне қосу Құрылғыны IEC 60364 стандартына сəйкес ектрмонтаждаушы орындаған қуат көзіне жалғауға болады. Қосылу мəндерін зауыттық Техникалық сипаттамалары жəне тақтайшаданқараңыз. Ұзартқыш сымды пайдалануға жол берілмейді. Жалпы нұсқаулар p. 139
• Қауіпсіздік нұсқаулары p. 139
• Қоршаған ортаны қорғау p. 140
• Мақсатына сəйкес қолдану p. 140
• Керек-жарақ жəне қосалқы бөлшектер p. 140
• Жеткізілім жиынтығы p. 140
• Құрылғының сипаттамасы p. 141
• Пайдалануға беру p. 141
• Пайдалану Жұмыстың аяқталуы p. 141

• Тасымалдау p. 142
• Сақтау p. 142
• Күтім жəне техникалық қызмет көрсету p. 142
• Ақаулар кезіндегі көмек p. 142
• Кепілдік p. 142
• ЕО стандарттарына сəйкестігі туралы декларация p. 143
• Техникалық сипаттамалары 40 Қазақша p. 1431

Электр тогының соғу қаупі Өмірге төнген қауіп Электр қосылым сымдарын зақымдамаңыз, мысалы, басып қалу, қысу немесе тарту арқылы. Кабельді қызу, май жəне өткір жиектер əсерінен қорғау керек. Əрбір пайдалану алдында құрылғының қуат кабелін тексеріңіз. Құрылғыны зақымдалған кабельмен қолданбаңыз. Зақымдалған кабельді ауыстыруды білікті электрикке қалдырыңыз. төтенше жағдай кезіндегі мінез-

Тұтанғыш материалдарды сору кезіндегі, қысқаша тұйықталу немесе басқа электр ақаулары кезіндегі жарақат алу жəне зақымдану қаупі Денсаулыққа зиянды газдарды жұту қаупі, электр тогының соғу қаупі, күйіп қалу қаупі. Төтенше жағдай кезінде құрылғыны өшіріп, қуат ашасын розеткадан

Қоршаған ортаны қорғау Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз. Электрлік жəне электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау нəтижесінде адам денсаулығына жəне қоршаған ортаға қауіп төндіруі ықтимал, құнды қайта өңделмелі материалдар жəне батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі. Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген құрылғыларды үй қоқыстарымен бірге тастауға болмайды. Құрамдағы заттар бойынша нұсқаулар (REACH) Бұйымның құрамындағы заттар туралы соңғы мəліметтерді мына мекенжай бойынша табуға болады: www.kaercher.de/REACH Мақсатына сəйкес қолдану

Денсаулыққа зиян болған шаңды

Денсаулыққа зиян келтіру Құрылғыны денсаулыққа зиян болған шаңды сору үшін пайдаланбаңыз. НАЗАР АУДАРЫҢЫ Ылғалдың жоғары болуына байланысты қысқаша тұйықталу Құрылғының зақымдануы Құрылғыны тек үй ішінде пайдаланыңыз. Құрылғы арналған: ●Жану жəне жарылу қаупі жоқ заттарды сору ●Шаң мен үлкен кірді сорып алу ● Өнеркəсіптік пайдалану, мысалысақтау жəне өндіру аймақтарында ● Коммерциялық, мысалы, қонақ үйлер, мектептер, емханалар, фабрикалар, дүкендер, кеңселер мен жалға алынған ғимараттарда пайдалану. Кез келген басқа пайдалану

болып табылады. Керек-жарақ жəне қосалқы

Тек түпнұсқалы керек-жарақ немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз жəне апатсыз жұмыс істеуіне кепілдік болады. Керек-жарақтар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб- сайтында қолжетімді. Жеткізілім жиынтығы Құрылғы қаптамасын ашқан кезде жинақтың толықтығын тексеріп алыңыз. Тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.Қазақша 141 Құрылғының сипаттамасы Суреттерді суреттері бар беттен қараңыз Сурет A 1 Жинауға арналған контейнер 2 Жинау контейнерінің тұтқасын түсіру 3 Сору шлангісінің қосылымы 4 Итеру тұтқасы 5 Ажыратқыш 6 Желі кабелі 7 Соратын бас ілмегі 8 Қалта сүзгісі 9 Сүзгіні тазалау тұтқасы 10 Жинау контейнерінің тұтқасын түсіру 11 Керек-жарақ ұстағышы 12 Шасси 13 Тоқтатқыш тежегіші бар айналмалы шасси дөңгелегі Пайдалануға беру Суреттерді суреттері бар беттерден

1. Құрылғыны жұмыс күйіне келтіріңіз.

2. Қажет болса, құрылғыны тоқтатқыш

тежегішпен бекітіңіз.

3. Соратын бастың дұрыс бекітілгеніне

4. Сорғыш түтікті оның қосылымына

5. Қажетті керек-жарақтарды сорғыш

1. Ашаны розеткаға салыңыз.

2. Құрылғы қосқышын пайдаланып

құрылғыны қосыңыз. Сурет C Коммутациялық аппараттың бірнеше ауысу кезеңдері бар: 0 Құрылғы өшірілген. 1 Қозғалтқыш 1 қосулы. 2 1 жəне 2 қозғалтқыштары қосулы. НАЗАР АУДАРЫҢЫ Бір қозғалтқышпен жұмыс істеу Жетекті қозғалтқышының зақымдану

Қосқыш деңгейлерін жылдам ауыстырыңыз. Құрылғыны əрқашан 2-деңгейде пайдаланыңыз

3. Шаң сору процесін бастаңыз.

Шаң сүзгісін тазалау Суреттерді суреттері бар беттерден

Сору күшін жоғалтпау үшін сүзгіні жүйелі түрде тазалаңыз. Сурет D

1. Сүзгіні тазалау үшін сүзгі тазалауға

арналған тұтқаны бірнеше рет алға- артқа жылжытыңыз. Жинауға арналған контейнерді

1. Құрылғыны өшіріп, оны қуат көзінен

2. Шаң сүзгісін тазалаңыз.

3. Тұтқаларды басу арқылы жинау

контейнерін түсіріңіз. Сурет E

4. Жинау контейнерін құрылғыдан

тартып шығарыңыз. Сурет F

кəдеге жарату немесе қайта

Жинау контейнерін тек айналмалы дөңгелектермен жылжытыңыз. Кранды немесе мысалы: жүк көтергішті пайдаланбаңыз. Соратын басын алыңыз Суреттерді суреттері бар беттерден

1. Құрылғыны өшіріп, оны қуат көзінен

2. Соратын бастың ілмегін ашыңыз.

3. Соратын басты алып, оны жағына

қойыңыз.142 Қазақша Жұмыстың аяқталуы

1. Қосу /өшіру қосқышын пайдаланып

2. Жинауға арналған контейнерді

босатыңыз жəне тазалаңыз.

3. Керек-жарақтарды алып тастаңыз,

қажет болса, тазалап, құрғатыңыз.

몇 АБАЙЛАҢЫЗ Салмақтың сақталмауы Жарақат алу жəне құрылғыны зақымдау қаупі Тасымалдау жəне жүктеу кезінде құрылғының салмағын ескеріңіз.

1. Көлік құралдарында

тасымалданғанда, құрылғыны қолданыстағы нұсқауларға сəйкес сырғып-жығудан қорғаңыз.

몇 АБАЙЛАҢЫЗ Салмақтың сақталмауы Жарақат алу жəне құрылғыны зақымдау қаупі Тасымалдау жəне жүктеу кезінде құрылғының салмағын ескеріңіз.

1. Құрылғыны тек үй ішінде сақтаңыз.

Күтім жəне техникалық қызмет көрсету

1. Құрылғы мен керек-жарақтарды

белгілі бір уақыт аралығында сəйкес сұйықтықпен шайып, кептіріңіз.

2. Қалта сүзгісінің зақымдалуын жүйелі

түрде тексеріңіз. Зақымдалған болса, қалта сүзгісіз ауыстырыңыз. Қалта сүзгісін ауыстырыңыз Сурет H 1 Бұрандалар 2 Қысқыш сақина 3 Қалта сүзгісі 4 Тазалау құрылғысы

2. Тұтқалардың көмегімен сүзгі бөлігін

құрылғыдан шығарып, оны төңкеріңіз.

3. Бұрандаларды алыңыз жəне тазалау

құрылғысын бөлшектеңіз.

4. Қысқыш сақинаның бұрандалы

қосылымын босатыңыз.

5. Қалта сүзгісін алып тастаңыз.

6. Жаңа қалта сүзгісін орнатыңыз.

Орнату кезінде сүзгі кірістіргіштегі ілгек білікке жабысып тұрғанына көз жеткізіңіз. Сурет J

7. Қысқыш сақинаны салыңыз жəне

оларды бір-біріне бұраңыз.

8. Тазалау құрылғысын бекітіп, бұраңыз.

Ақаулар кезіндегі көмек

Жарақат алу қаупі Құрылғының кездейсоқ іске қосылу қаупі жəне электр тогының соғу қаупі Құрылғыда қандай да бір жұмыс жасамас бұрын, оны өшіріп, қуат ашасын алыңыз. Барлық тексерулер мен электр бөліктеріндегі жұмыстарды маман

Қозғалтқыш (Сорғыш турбина) жұмыс

Электр кернеуі жоқ Қуат көзінің розеткасын жəне сақтандырғышын тексеріңіз. Құрылғыдағы желі кабелі мен

ашасын тексеру. Тұтынушыларға қызмет көрсету Ақау жойылмаған болса, шаңсорғышты сервистік қызметте тексеру керек.

Əр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бұйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бұйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз. (Мекенжайымыз артқы бетте) Кепілдік туралы қосымша ақпаратты (бар болса) жергілікті Kärcher веб -Қазақша 143 сайтының «Жүктеулер» бөліміндегі қызмет көрсету бөлімінде табуға

ЕО стандарттарына сəйкестігі туралы

Осымен біз төменде аталған өнім аталған нұсқаулықтар мен ережелердің тиісті талаптарына сəйкес келетінін мəлімдейміз. Бізбен келісусіз өнімнің конструкциясы өзгерген жағдайда осы декларация өз күшін жояды. Өнім: Құрғақ тазалауға арналған

Типі: 9.986-xxx Нұсқаулықтар мен ережелер 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU Қолданылатын біріздендірілген стандарттар EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019 EN 62233: 2008 EN IEC 63000: 2018 Қолданылатын ұлттық стандарттар

Атауы жəне мекенжайы Құжаттаманы жүргізетін уəкілетті тұлға:

Kärcher Industrial Vacuuming GmbH Роберт-Бош-Штрассе 4-8 73550 Waldstetten (Германия) Тел.: +49 7171 94888-0 Факс: +49 7171 94888-528 Waldstetten, 2024/07/01 Төменде қол қойғандар компания басқармасының атынан жəне тапсырмасы бойынша əрекет етеді. Kärcher Industrial Vacuuming GmbH Роберт-Бош-Штрассе 4-8 73550 Waldstetten (Германия) Тел.: +49 7171 94888-0 Факс: +49 7171 94888-528 Техникалық сипаттамалары IVR 35/20-2 Sc Me Электр желісіне қосу Желілік кернеу V 220-240 Фаза ~1 Желі жиілігі Hz 50-60 Қорғаныс класы IPX4 Қорғау класы I Қуат W 2000 Желіні шамадан тыс жүктелуден қорғау (инерциялық) A16 Өлшемдері мен салмағы Типтік жұмыс салмағы kg 50 Ұзындығы х ені х биіктігі mm 740 x 580 x 1105144 Български Техникалық өзгертулерді енгізу құқығы

Экологиялық жағдай Қоршаған орта температурасы °C +40 Құрылғының техникалық сипаттамалары Ыдыс көлемі l35 Ауадағы өнімділігі l/s 2 x 50 Вакуум kPa (mbar) 22 (220) Сору номиналды ені DN50 EN 60335-2-69 бойынша сəйкес өлшенген мəн Қолдағы дірілдің мəні m/s

< 2,5 Белгісіздік K m/s

0,2 Дыбыс қысымының деңгейі L

dB(A) 70 Белгісіздік K
