ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ CDG6C2BGP-07 CANDY

ҚұРАМДАСТАРДЫН СИПАТТАМАСЫ 29

ПАЙДАЛАНУ 29

Осы сорғышты тандағаныңызға рахмет.

Бул нускаулық жабдықты орнатуға, пайдалануға және оған техникалық қызмет көрсетуге қатысты барлық қажетті нускауды қамтамасыз етуге арналған.

Құрылғыны дұрыс және қауіпсіз пайдалану үшін орнату және пайдалану алдында, осы нұсқаулықты мұқият оқып шығыңыз.

Сорғышта жоғары сапалы материалдар пайдаланылады және сүйір пішінді дизайнымен ерекшеленеді. Жоғары куатты электр

қозғалтқышымен және орталықтан тепкіш желдеткішпен жабдықталған, ол, сонымен қатар, күшті сору қуатын, шудың төмен жұмысын, жабыспайтын май сүзгісін және оңай құрастыруды қамтамасыз етеді.

КАУІПСІЗДІК ШАРАЛАРЫ

• Балаларға ешкашан құрылғыны басқаруға рүқсат берменіз.
• Сорғыш тек үйде пайдалануға арналған, барбекю дайындауға, пеште куыруға және басқа коммерциялық мақсаттарға жарамайды.
• Сорғыш пен оның сүзгісі жақсы жұмыс істеуі үшін үнемі тазалап отыру керек.
• Сорғышты нұсқаулыққа сәйкес тазалаңыз және құрылғыны өрт қаупінен сақтаңыз.
• Тікелей газ плитасында пісіруге тыйым салынады.
• Асүйді жаçсы конвекцияда устаңыз.
• Бул жабдыкты коспас бұрын, қуат сымының зақымдалмағанын тексеріңіз. Зақымдалған қуат сымын тек білікті қызмет көрсету маманы ауыстыруы керек.
• Сорғышты газбен немесе басқа отынмен жұмыс істейтін жабдықтармен бір уақытта пайдаланған кезде, бөлмеде жеткілікті желдету қамтамасыз етілуге тиіс;
• Ауаны газбен немесе баска отынмен жұмыс істейтін жабдықтардың түтіндерін шығару үшін пайдаланылатын түтіндіктен шығаруға болмайды;
• Ауаны шығаруға қатысты ережелерді сақтау қажет.
• Бул жабдык физикалык, сезу немесе ақыл-ой қабілеттері шектелген не тәжірибесі мен білімі жеткіліксіз адамдардың (соның ішінде, балалардың), олардың қауіпсіздігі мақсатында бөгде адамның бақылауында болған немесе жабдықты пайдалану тәсілі туралы нұсқау берілген жағдайларды қоспағанда, пайдалануына арналмаған.
• Балалардың жабдықпен ойнамауын қадағалау керек.
• Сорғыштың астында жалынды от шығармаңыз.
• НАЗАР АУДАРЫНЫЗ: қол жететін бөлшектер асүй жабдықтарымен пайдаланылған кезде қызып кетуі мүмкін

Электр тогының соғу қаупі

Бүл құрылғыны тек жерге тұйықталған тиісті розеткаға қосыңыз. Егер күмәніңіз болса, тиісті білікті инженерден кеңес алыңыз. Бүл нұсқаулар орындалмаған жағдайда, адам өлімі орын алып, өрт шығуы немесе электр тогы соғуы мүмкін.

Бүл өнімде қолданылатын шам бөлмені жарықтандыру үшін пайдалануға жарамайды.

Бүл шамның мақсаты — өнімді пайдалануға арналған жарықтандыруды қамтамасыз ету.

Электр кондырғысы

Барлық орнату жұмысын соған жауапты түлға немесе білікті электрші орындауы керек. Электр желісіне қоспас бұрын, желілік кернеу зауыттық тактайшада көрсетілген кернеуге сәйкес келетініне көз жеткізіңіз.

Тікелей қосылым

Жабдыкты контактілер арасында кемінде 3 мм саңылауы бар, көп полюсті тізбек ажыратқышы арқылы тікелей желіге қосу керек. Орнатушы дұрыс электр байланысы орнатылуын және ол электр схемасына сай болуын қамтамасыз етуі керек. Кабель иілмеуі немесе қысылмауы керек. Қуат ашасы мен қуат сымының зақымдалған жерлерінің бар- жоғын үнемі тексеріп отырыңыз. Қуат сымы зақымдалған болса, оны өндірушіден немесе оның қызмет көрсету агентінен алуға болатын арнайы сыммен немесе жинақпен ауыстыру керек.

ЕСКЕРТУ: бул жабдык і класка жатады және оны жерге түйықтау КЕРЕК

Бүл жабдық келесі түстердегі 3 сымды желі кабелімен бірге жеткізіледі: Коңыр = L немесе кернеулі Көк = N немесе бейтарап Жасыл және сары = Е немесе жерге түйықтау

EUR N (Көк) L (Коңыр) (Жасыл/сары) UK 3 А

3 АМПЕРЛІК САҚТАНДЫРFLOWТЫ ПАЙДАЛАНУ

Сактандырғыш 3 Ампермен есептелуі керек.

Орнату керек-жарактарының стандартты тізімі

Тех. сипаттама	Иллюстрациялық сурет	Саны
Корпус		1
Жоғарғы түтін мұржасы		1
Төменгі түтін мұржасы		1
Төменгі түтін мұржасының кронштейні		1
Жоғарғы түтін мұржасының кронштейні		1
Аспалы такта		1
ф8 дюбельдері ф8 х ф6 ак түс		9
Бұрандалар ST4.0x30		9
ф7.2 бұрандалары ST4.0x8		6

ОРНАТУ (кабырғаға орнату)

Сізде сыртқы қолданыс үшін сыртқа шығару құбыры болса, сорғышты төмендегі суреттегідей сорғыш арнасы (эмальмен қапталған, алюминий, иілгіш құбыр немесе ішкі диаметрі 150 мм жанғыш материал) арқылы қосуға болады

1. Орнатпас бұрын, құрылғыны өшіріп, розеткадан ажыратыңыз.

1. Жаксы әсер ету үшін сорғышты пісіру бетінен 65-75 см кашықтықта орналастыру керек.

65cm 75cm

1. Кронштейнді орналастыру үшін 3 х 8 мм саңылауларды бұрғылаңыз. Берілген бұрандалардың көмегімен кронштейнді қабырғаға бұрап, қатайтыңыз.

Кабырға тығыны Кабырға кронштейні Буранда (4 мм x 30 мм) 107,5 мм

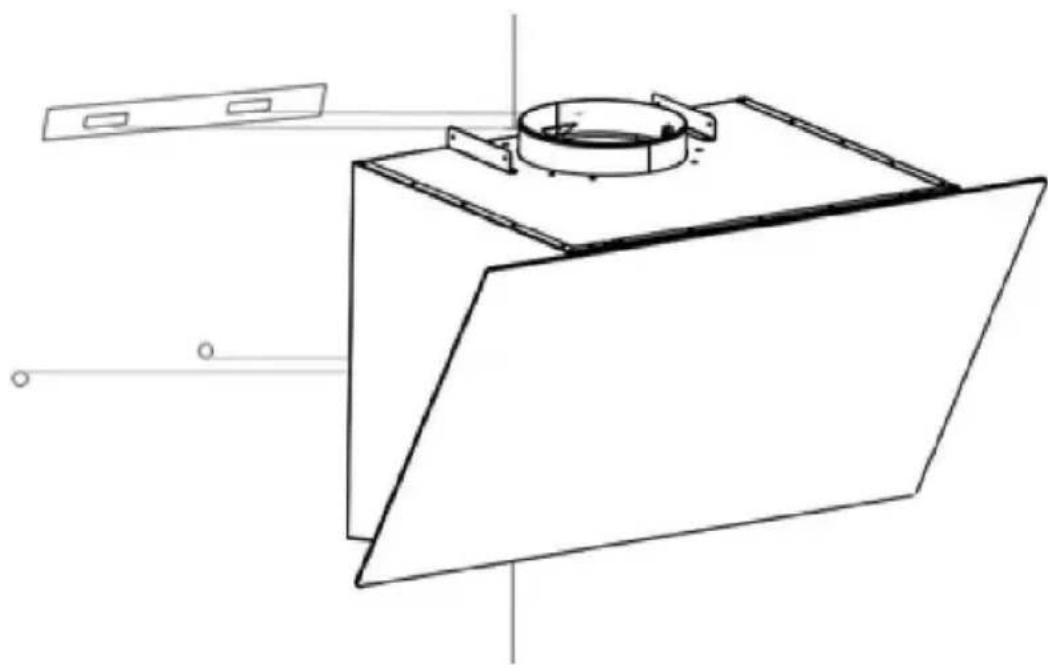

Көлбеу панель үлгісіне арналған

- Орнату алдында косымша 2 x 8 мм саңылауларды бұрғылап, бекіту бұрандаларын және тығындарды бекіту қажет.

1. Сорғышты көтеріп, қабырға кронштейнінің ілмегіне іліңіз.

Кабырға кронштейні Сорғыш

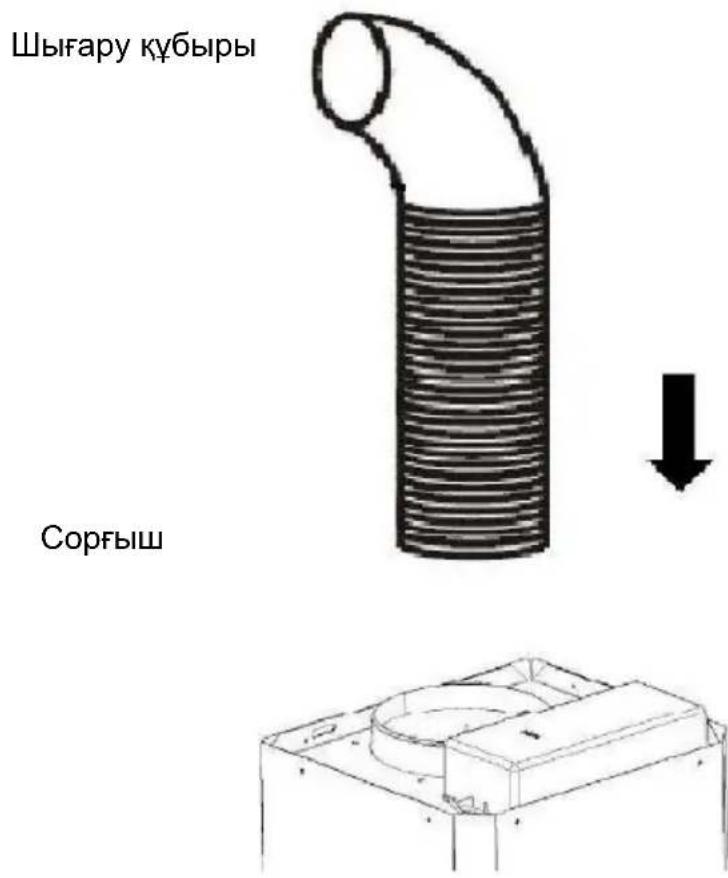

1. Бір жақты клапанды сорғыштың ауа шығатын жеріне бекітіңіз. Содан кейін шығару құбырын төменде көрсетілгендей бір жақты клапанға бекітіңіз.

Шығару кұбыры Сорғыш

1. Түтін кұбырын шыршықты келтекұбыр шығысына қойыңыз.

1. i. Түтін құбырын шыршықты келтекұбыр шығысына орнатыңыз және төменгі түтін мұржасындағы төменгі тірек пластинасын екі 4*8 өздігінен тескіш бұрандамен бекітіңіз.

ST4*8

ii. Төменгі түтін мүржасын бекіту үшін 4*8 өздігінен тескіш бұрандаларды және төменгі түтін мүржасының тірек пластинасын бекіту үшін 4*30 өздігінен тескіш бұрандаларды пайдаланыңыз

төменгі түтін мүржасының тірек пластинасы 4*30 өздігінен тескіш бурandalар ST4*8

iii. Жоғарғы түтін мұржасының тірек пластинасының биқтігін реттеп, оны 4*30 өздігінен тескіш бұрандалармен бекітіңіз

жоғарғы түтін мұржасының тірек пластинасы 4*30 өздігінен тескіш бурandalар

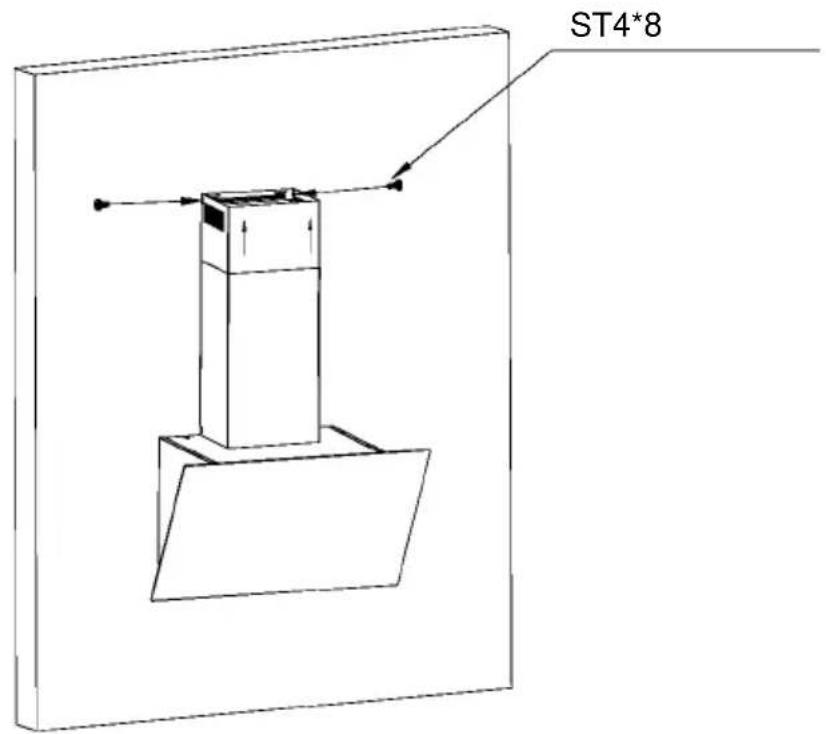

1. Жоғарғы түтін мұржасын көтеріп, оны 4*8 өздігінен тескіш бұрандалармен жоғарғы түтін мұржасының тірек пластинасына бекітіңіз

ST4*8

Егер сізде сыртқы қолданыс үшін сыртқа шығару құбыры болмаса, шығару құбыры қажет емес және орнату әдісі «ОРНАТУ (СЫРТҚЫ ЖЕЛДЕТКІШ)» бөліміндегі көрсетілген әдіске ұқсас.

Белсендірілген көмір сүзгісін жағымсыз іістерді ұстау үшін пайдалануға болады.

Белсендірілген көмір сүзгісін орнату үшін алдымен май сүзгісін ажырату керек. Құлыпыты басып, оны төмен қарай тартыңыз.

Белсендірілген көмір сүзгісін құрылғыға қосып, сағат тілінің бағытымен бұраңыз. Екінші жағына дәл осы әрекетті қайталаңыз.

о Сузгінің мыктап бекітілгеніне көз жеткізіңіз. Әйтпесе ол босап кетіп, қауіп төндіруі мүмкін.

о Белсендірілген көмір сүзгісі қосылған кезде, сору қуаты төмендейді

Түйменің артқы жарығы бар, түймені басқан кезде, артқы жарық қосылады және желдеткіш төмен жылдамдықта қосылады. Қайта басқан кезде, желдеткіш өшеді.

Ол асүйде желдету үшін пайдаланылады. Ол баяу отта қайнатуға және көп бу шығармай пісіруге жарамды.

2-түйме

Түйменің артқы жарығы бар, түймені басқан кезде артқы жарық қосылады және желдеткіш орташа жылдамдықта қосылады. Қайта басқан кезде, желдеткіш өшеді.

Ауа ағынының жылдамдығы стандартты пісіру кезінде желдету үшін өте қолайлы.

3-түйме

Түйменің артқы жарығы бар, түймені басқан кезде артқы жарық қосылады және желдеткіш жоғары жылдамдықта қосылады. Қайта басқан кезде, желдеткіш өшеді.

Жоғары тығыздықтағы түтін немесе бу шығарғанда, мүмкіндігінше тиімді желдету үшін жоғары жылдамдық түймесін басыңыз.

ЕСКЕРТПЕ: «Төмен/орташа/жоғары жылдамдық» түймелерін бір уақытта бассаңыз, кұрылғы тек ең жоғары жылдамдықта жұмыс істейді.

«Жарык» түймесі

КОНФИГУРАЦИЯ 2

ПАЙДАЛАНУ

«Өшіру» түймесі 0

Ол желдеткішті өшіру үшін пайдаланылады.

«Төмен жылдамдык» түймесі

Ол асүйде желдету үшін пайдаланылады. Ол баяу отта қайнатуға және көп бу шығармай пісіруге жарамды.

«Орташа жылдамдык» түймесі ②

Ауа ағынының жылдамдығы стандартты пісіру кезінде желдету үшін өте қолайлы.

«Жоғары жылдамдық» түймесі

Жоғары тығыздықтағы түтін немесе бу шығарғанда, мүмкіндігінше тиімді желдету үшін жоғары жылдамдық түймесін басыңыз.

ЕСКЕРТПЕ: «Төмен/орташа/жоғары жылдамдық» түймелерін бір уақытта бассаңыз, құрылғы тек ең жоғары жылдамдықта жұмыс істейді.

«Жарык» түймесі

КОНФИГУРАЦИЯ 3

① «Қосу/өшіру» түймесі

Ол желдеткішті қосу/өшіру үшін пайдаланылады.

«Жылдамдыкты арттыру» түймесі

Желдеткіштің жылдамдығын арттыруға арналған

«Жылдамдыкты азайту» түймесі

Желдеткіштің жылдамдығын төмендетуге арналған.

«Жарык» түймесі

8 Сандык дисплей

Желдеткіш жылдамдығының дисплейі: төмен жылдамдық үшін «1», орта жылдамдық үшін «2», жоғары жылдамдық үшін «3», күшейткіш функциясы үшін «4».

Жылдам таймер: және түймесін 1 секунд басып тұрыңыз, сандық дисплей жыпылықтай бастайды және 5 минутқа кері санақ басталады, 5 минуттан кейін қозғалтқыш пен артқы жарық автоматты түрде өшеді және дыбыстық сигнал 1 секундқа шығады.

Күшейткіш функциясы

Бүл сорғыштың күшейткіш функциясы бар. Күшейткішті іске қосу мақсатында 4-жылдамдық үшін ⚠ түймесін басыңыз, сорғышты пайдалану кезінде ең жоғары жылдамдықты енгізіңіз және ол қайтадан баяулатпас бұрын, жылдамдықты 5 минутқа арттырады.

Тазалау алдында құрылғыны өшіріп, ашаны розеткадан суырыңыз.

I. Туракты тазалау

Бөлме температурасындағы жылы сабынды суға немесе түрмыстық тазалағыш құралға малынған жұмсақ шүберекті пайдаланыңыз.

Құрылғыны тазалау үшін ешкашан металл төсемдерді, химиялық, абразивті материалдарды немесе қатты щетканы пайдаланбаңыз.

II. Май сүзгісін ай сайын тазалау

МАНЫЗДЫ: сүзгіні ай сайын тазалау кез келген өрт қаупінің алдын алады.

Сүзгі май, түтін және шаң жинайды...... сондықтан ол сорғыштың тиімділігіне тікелей әсер етеді. Сүзгі тазаланбаса, май қалдықтары (түтануы мүмкін) сүзгіге түседі. Оны түрмыстық тазалау құралымен тазалаңыз.

III. Белсендірілген көмір сүзгісін жыл сайын тазалау

ТЕК айналмалы құрылғы ретінде орнатылған (сыртқа желдетілмейтін) құрылғыға қолданыңыз. Бүл сүзгі жағымсыз іістерді ұстайды және сорғышты пайдалану жилігіне байланысты жылына кемінде бір рет ауыстыру керек.

IV. Шамды ауыстыру

Шыныдағы бұрандаларды бұрап алыңыз, сорғыш әйнегін алыңыз. Ауыстыруды қажет ететін шамды табыңыз, оны төбенің ашық бөлігінде орналасқан жарықшамнан табасыз.

Шамның қосылу нүктесін ажыратыңыз және шам ұстағыштары мен сымдарды сорғыштан алыңыз. Маңызды: шамдарды жеке ауыстыру мүмкін емес, толық бөлік ретінде шамдарды, шам ұстағыштарды және сымдарды алу қажет болады. (Жарықдиод шамы: МАКС. 1,5 Вт)

Ауыстырылатын шамдарды, шам ұстағыштарды және сымдарды түпнұсқалардағыдай етіп орнатыңыз. Содан кейін шамның қосылу нүктесін қайта қосыңыз.

Сорғыштың әйнегін орнына салып, шыны бұрандаларын бекітіңіз. Бұрандалардың толық бекітілгеніне көз жеткізіңіз.

АКАУЛАРДЫ ЖОЮ

Акау	Себебі	Шешімі
Шам жанып түр, бірақ желдеткіш жұмыс істемейді	Желдеткіш қалақшасы тұрып қалды.	Құрылғыны өшіріп, тек білікті қызмет көрсету мамандарына жәндетіңіз.
	Мотор зақымдалған.
Шам да, желдеткіш те жұмыс істемейді	Галогендік шам жанып түр.	Шамды дұрыс көрсеткішпен ауыстырыңыз.
	Қуат сымы босап қалады.	Қуат көзіне қайта қосыңыз.
Құрылғы қатты дірілдейді	Желдеткіш қалақшасы зақымдалған.	Құрылғыны өшіріңіз және тек білікті қызмет көрсету мамандарына жәндетіңіз.
	Желдеткіш қозғалтқышы мықтап бекітілмеген.	Құрылғыны өшіріп, тек білікті қызмет көрсету мамандарына жәндетіңіз.
	Құрылғы кронштейнге дұрыс ілінбеген.	Құрылғыны төмен түсіріп, кронштейннің дұрыс орналасқанын тексеріңіз.
Сору өнімділігі нашар	Құрылғы мен пісіру беті арасындағы тым үлкен қашықтық	Қашықтықты 65-75 см-ге қайта реттеңіз

Жұмыс ақауының себебін анықтай алмасаңыз, құрылғыны өшіріп, төтенше жағдайларда көмек көрсету қызметіне хабарласыңыз.

ӨНІМНІН, СЕРИЯЛЫК НӨМІРІ. Оны қайдан табуға болады?

Төтенше жағдайларда көмек көрсету қызметіне өнімнің кодын және оның сериялық нөмірін (3 санынан басталатын 16 таңбалы код) хабарлау маңызды; оны кепілдік сертификатынан немесе жабдықта орналасқан техникалық деректер тақтасынан табуға болады.

Бул техник мамандарға қажетсіз сапарлардың алдын алуға көмектеседі, осылайша (және бүл ең бастысы) тиісті қоңырау шақыртуларын үнемдейді.

Электр бүйымдарының қалдықтарын түрмыстық қалдықтармен бірге қоқыска тастауға болмайды. Тиісті мүмкіндіктер бар жерде қайта өнденіз. Қайта өндеу мәселелері бойынша жергілікті билік органдарымен немесе сатушымен кеңесіңіз.

Бул жабдык «Электр және электрондык жабдык қалдықтары (WEEE)» бойынша 2012/19/EO санды Еуропалык директиваға сәйкес белгіленген.

Бул өнімді дұрыс кәдеге жарату арқылы қоршаған ортаға және адам денсаулығына ықтимал теріс әсер ететін салдарлардың алдың алуға көмектесесіз, әйтпесе осы өнімнің қалдықтарын дұрыс пайдаланбау нәтижесінде жағымсыз әсерлер туындауы мүмкін.

Өнімdegі таңба оны көдімгі түрмыстық қалдық ретінде өндеуге болмайтынын білдіреді. Оның орнына ол электрлік және электрондық жабдықты қайта өндеуге арналған тиісті жинау орнына тапсырылуға тиіс. Кәдеге жарату процесі қалдықтарды кәдеге жарату бойынша жергілікті экологиялық ережелерге сәйкес жүзеге асырылуы тиіс.

Осы өнімді өндеуге, қалпына келтіруге және қайта өндеуге қатысты толығырақ ақпарат алу үшін жөргілікті қала көңсесіне, тұрмыстық қалдықтарды тастау қызметіне немесе өнім сатып алынған дүкенге хабарласыңыз.
