РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CDG6C2BGP-07 CANDY

ТЕХНИКАЛЫК СИПАТТАМАЛАР 21

ТЕХНИКАЛЫК КЫЗМЕТ КОРСЕТУ 32

АКАУЛАРДЫ ЖОЮ 33

ДИРЕКТИВАЛАРФА СЭЙКЕСТИК 33

КОРШАФАН ОРТАНЫ КОРФАУ 34

KIPICNE

КОС ПОЛЮСТИ АУЫСТЫРЫЛЫП- КОСЫЛАТЫН БАЛКЫМАЛЫ САКТАНДЫРФЫШЫ БАР КОРАП

КУРАМДАСТАРДЫН СИПАТТАМАСЫ

КОНФИГУРАЦИЯ 1

ПАЙДАЛАНУ

1-түйме

ТУТЫНУШЫЛАРГА ТОТЕНШЕ ЖАФДАЙЛАРДА

КОМЕК КОРСЕТУ КЫЗМЕТИ

КОРШАГАН ОРТАНЫ КОРФАУ

РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 36

МЕРЫ ПРЕДОСТОРОЖНОСТИ 36

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 38

УСТАНОВКА (ВЫПУСК НАРУЖУ) 39

УСТАНОВКА (ВЫПУСК ВНУТРЬ ПОМЕЩЕНИЯ) 45

ОПИСАНИЕ КОМПОНЕНТОВ 46

ЭКСПЛУАТАЦИЯ 46

ОБСЛУЖИВАНИЕ 49

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 50

СООТВЕТСТВИЕ ДИРЕКТИВАМ 50

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ 51

ВВЕДЕНИЕ

Спасибо, что выбрали эту вытяжку.

Данное руководство по эксплуатации предназначено для предоставления вам всех необходимых инструкций, связанных с установкой, эксплуатацией и обслуживанием прибора.

Для правильной и безопасной эксплуатации устройства внимательно прочитайте это руководство по эксплуатации перед установкой и эксплуатацией.

Вытяжка изготовлена из высококачественных материалов и имеет обтекаемый дизайн. Оснащенная мощным электродвигателем и центробежным вентилятором, она обеспечивает высокую мощность всасывания и низкий уровень шума при работе, имеет антипригарный жироулавливающий фильтр и легко устанавливается.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Никогда не позволяйте детям управлять устройством.
• Вытяжка предназначена только для домашнего использования и не подходит для шашлычных, ресторанов и других коммерческих целей.
• Вытяжка и ее фильтр должны регулярно очищаться, чтобы поддерживать их в хорошем рабочем состоянии.
• Очищайте вытяжку в соответствии с руководством по эксплуатации и не допускайте возгорания устройства.
• Запрещается выпекание непосредственно на газовой плите.
• Поддерживайте хорошую конвекцию в кухонной помещении.
• Перед подключением этого устройства убедитесь, что шнур питания не поврежден. Поврежденный шнур питания должен заменяться только квалифицированным специалистом.
• Во время работы вытяжки при горящих газовых горелках или ином пламени, в помещении должна быть обеспечена надлежащая вентиляция;
• нельзя выпускать воздух в воздуховод, используемый для вытяжки продуктов сгорания газа или иного топлива;
• необходимо соблюдать нормативы относительно выпуска воздуха.
• Данное устройство может использоваться детьми, а также лицами с ограниченными физическими, сенсорными и умственными способностями, недостаточным опытом и знаниями, только при условии, что они находятся под надлежащим надзором, или проинструктированы о порядке безопасного пользования устройством и осознают связанные с этим опасности.
• Необходимо следить за детьми, чтобы они не играли с электроприбором.
• Запрещено готовить под вытяжкой фламбе.
• ВНИМАНИЕ: Доступные части могут нагреваться при использовании с кухонным прибором.

Опасность поражения электрическим током

Подключайте устройство только к должным образом заземленной розетке. В случае сомнений обратитесь за советом к квалифицированному инженеру.

Несоблюдение этих инструкций может привести к смерти, пожару или поражению электрическим током.

Лампочка, используемая в этом изделии, не подходит для освещения помещения.

Эта лампочка предназначена для подсветки при использовании изделия.

Электроустановка

Все работы по установке должны выполняться компетентным лицом или квалифицированным электриком. Перед подключением к сети убедитесь, что напряжение сети соответствует напряжению, указанному на паспортной табличке.

Прямое подключение

Прибор должен быть подключен непосредственно к сети с помощью многополярного автоматического выключателя с минимальным зазором между контактами 3 мм.

Монтажник должен убедиться, что было выполнено правильное электрическое подключение и что оно соответствует электромонтажной схеме.

Кабель не должен быть согнут или сжат.

Регулярно проверяйте вилку и шнур питания на наличие повреждений. Если шнур питания поврежден, его необходимо заменить специальным шнуром или узлом, которые можно получить у производителя или его представителя по сервису.

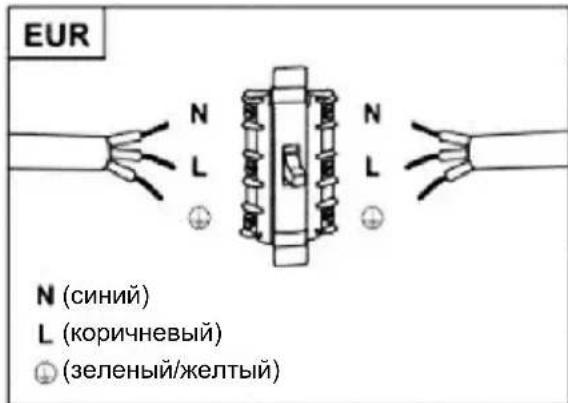

ПРЕДУПРЕЖДЕНИЕ. Это прибор класса I, который ДОЛЖЕН быть заземлен

Этот прибор поставляется с 3-жильным сетевым кабелем; жилы имеет следующие цвета:

Коричневый = L или «под напряжением»

Синий = N или «нейтральный»

Зеленый и желтый = Е или «заземление»

EUR N (синий) L (коричневый) (зеленый/желтый)

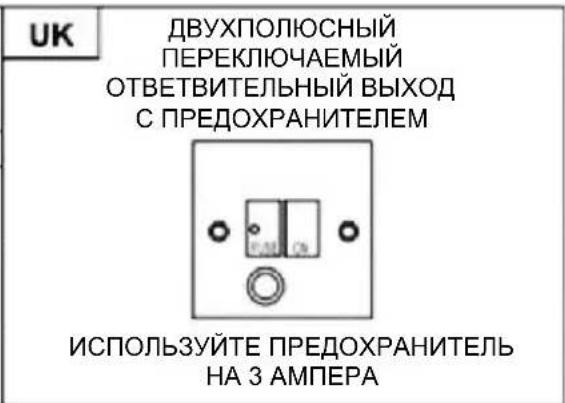

UK ДВУХПОЛЮСНЫЙ ПЕРЕКЛЮЧАЕМЫЙ ОТВЕТВИТЕЛЬНЫЙ ВЫХОД С ПРЕДОХРАНИТЕЛЕМ ИСПОЛЬЗУЙТЕ ПРЕДОХРАНИТЕЛЬ НА 3 АМПЕРА

Предохранитель должен быть рассчитан на 3 А.

Список стандартных принадлежностей для установки

Наименование	Иллюстрация	Кол-во
Корпус		1
Верхний дымоход		1
Нижний дымоход		1
Кронштейн нижнего дымохода		1
Кронштейн верхнего дымохода		1
Пластина для подвешивания		1
дюбеля ф8ф8 х ф6 белого цвета		9
ВинтыST 4,0x30		9
Винты ф7,2ST 4,0x8		6

УСТАНОВКА (настенная)

Если у вас есть выход наружу, вытяжку можно подсоединить, как показано на рисунке ниже, с помощью вытяжного воздуховода (эмаль, алюминий, гибкая труба или горючий материал с внутренним диаметром 150 мм)

1. Перед установкой выключите устройство и отключите его от розетки.

1. Для лучшего эффекта вытяжку следует размещать на расстоянии 65\~75 см от плоскости приготовления пищи.

63cm 75cm

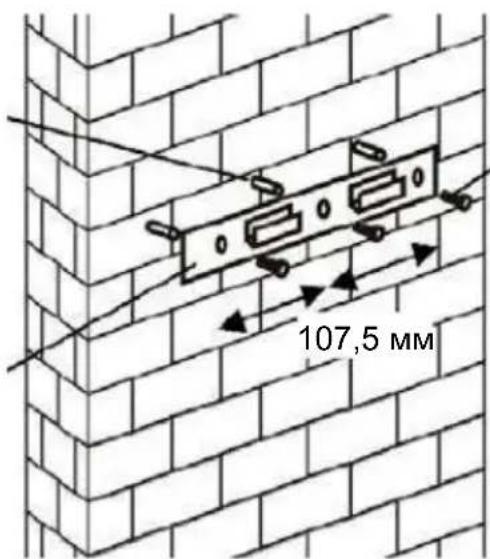

1. Просверлите 3 отверстия размером 8 мм для крепления кронштейна. Прикрутите и затяните кронштейн на стене с помощью прилагаемых винтов.

Заглушка настенная

Настенный кронштейн

107,5 MM

Винт (4 мм x 30 мм)

Для модели с наклонной панелью

- перед установкой необходимо просверлить дополнительные отверстия 2x8 мм под крепежные винты и заглушки.

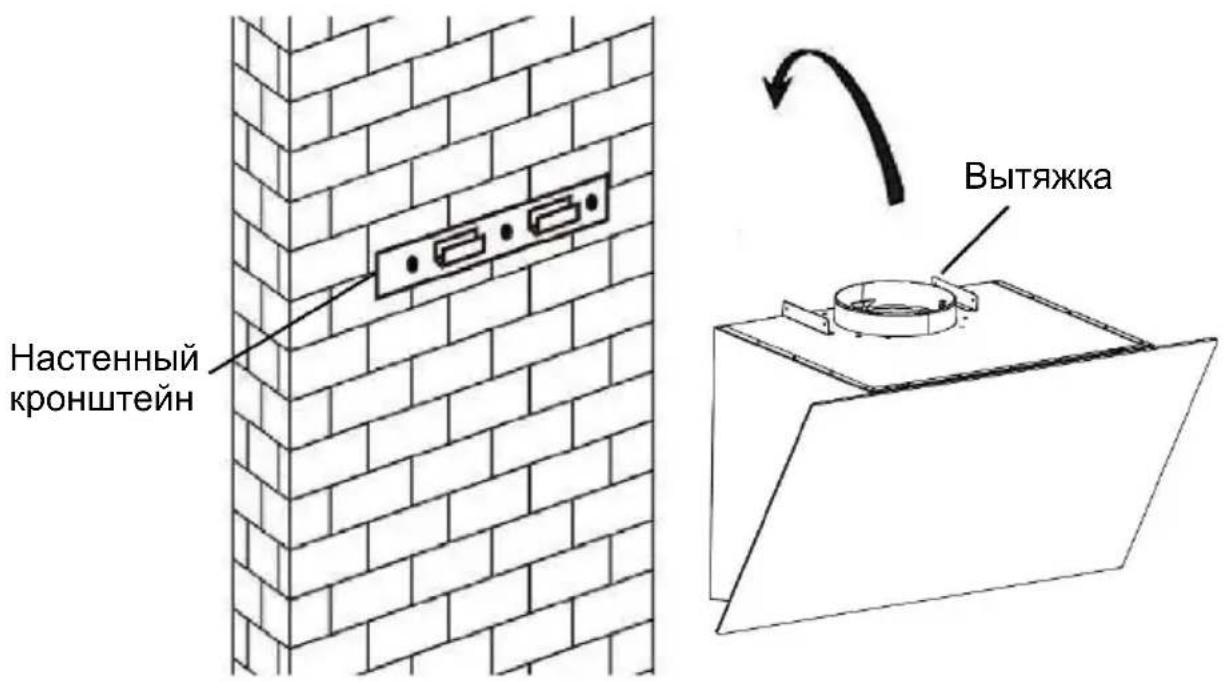

1. Поднимите вытяжку и повесьте на крючок настенного кронштейна.

Настенный кронштейн Вытяжка

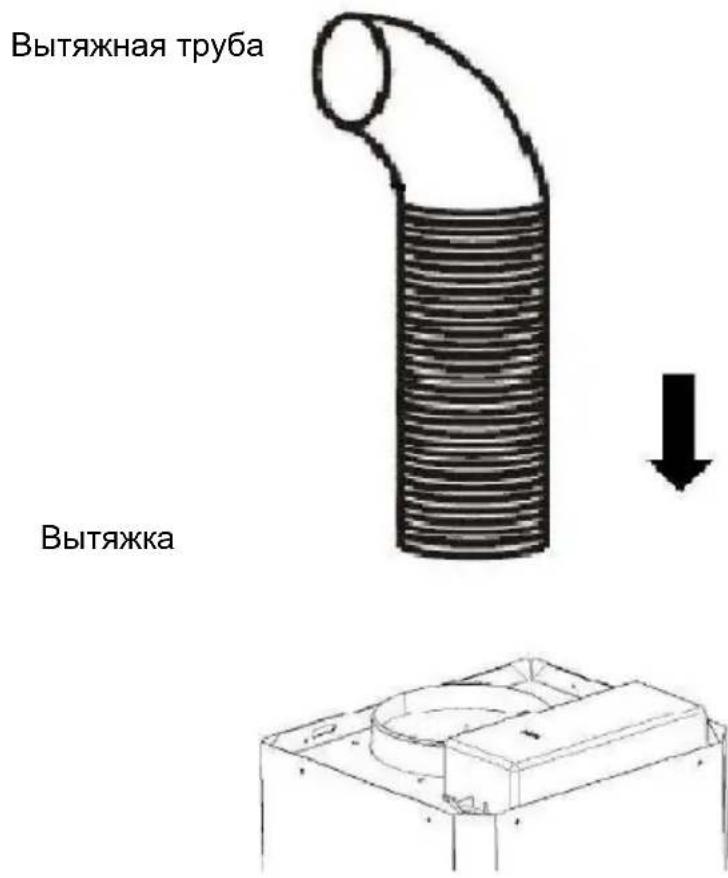

1. Закрепите односторонний клапан на выпускном отверстии вытяжки. Затем прикрепите выпускную трубу к одностороннему клапану, как показано ниже.

Вытяжная труба Вытяжка

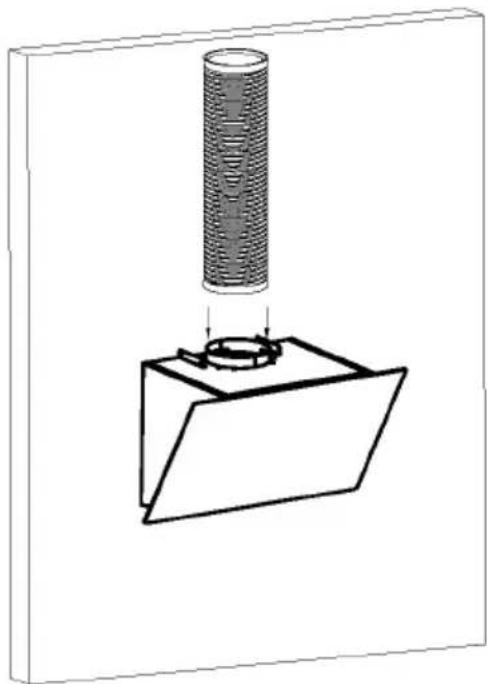

1. Наденьте дымовую трубу на выпускное отверстие улитки.

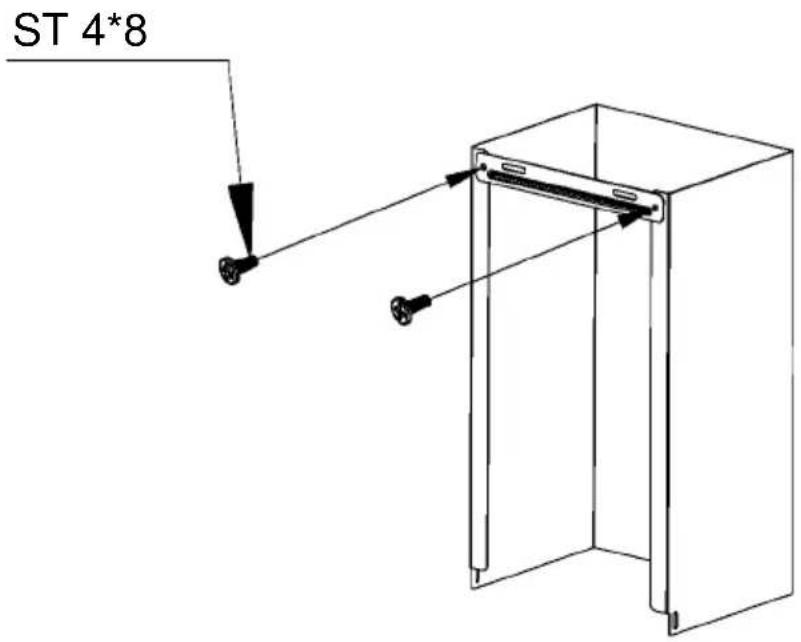

1. i. Установите дымовую трубу на выход улитки и закрепите нижнюю опорную планку на нижнем дымоходе двумя саморезами 4*8.

ST 4*8

ii. Используйте саморезы 4*8 для крепления нижнего дымохода и используйте саморезы 4*30 для крепления опорной планки нижнего дымохода

ST 4*8 опорная планка нижнего дымохода саморезы 4*30 винты

iii. Отрегулируйте высоту опорной планки верхнего дымохода и закрепите ее саморезами 4*30

опорная планка верхнего дымохода саморезы 4*30

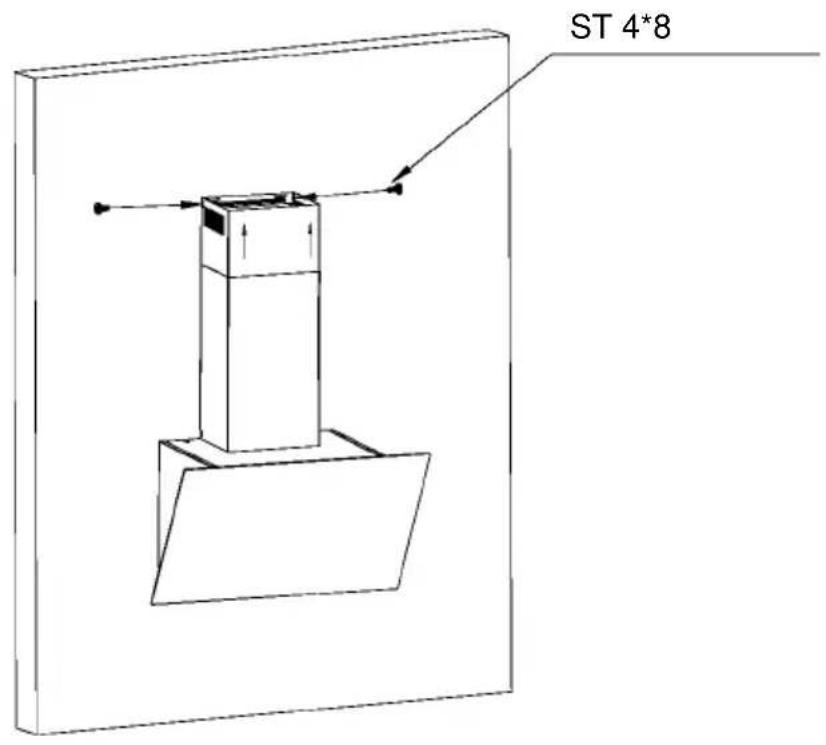

1. Поднимите верхний дымоход и закрепите его на опорной планке верхнего дымохода саморезами 4*8

ST 4*8

УСТАНОВКА (ВЫПУСК ВНУТРЬ ПОМЕЩЕНИЯ)

Если у вас нет выхода наружу, выпускная труба не требуется, а установка аналогична той, что показана в разделе «УСТАНОВКА (ВЫПУСК НАРУЖУ)».

Фильтр из активированного угля можно использовать для устранения запахов.

Чтобы установить фильтр с активированным углем, необходимо сначала отсоединить жироулавливающий фильтр. Нажмите на защелку и потяните ее вниз.

Вставьте фильтр с активированным углем в устройство и поверните его по часовой стрелке. Повторите то же самое с другой стороны.

о Убедитесь в надежном креплении фильтра. Иначе есть угроза его обрыва.
о В случае установки фильтра с активированным углем мощность всасывания снижается

Угольный фильтр не входит в комплект поставки.

ОПИСАНИЕ КОМПОНЕНТОВ

КОНФИГУРАЦИЯ 1

ЭКСПЛУАТАЦИЯ

Кнопка 1

Кнопка имеет подсветку индикации; при нажатии кнопки включается подсветка и вентилятор включается на низкую скорость; при повторном нажатии вентилятор выключается.

Используется для вентиляции на кухне. Подходит для тушения и приготовления пищи, которые не производят много пара.

Кнопка 2

Кнопка имеет подсветку индикации; при нажатии кнопки включается подсветка и вентилятор включается на среднюю скорость; при повторном нажатии вентилятор выключается.

Скорость воздушного потока идеально подходит для вентиляции при стандартном приготовлении пищи.

Кнопка 3

Кнопка имеет подсветку индикации; при нажатии кнопки включается подсветка и вентилятор включается на высокую скорость; при повторном нажатии вентилятор выключается.

При высокой плотности дыма или пара нажмите кнопку высокой скорости для максимально эффективной вентиляции.

ПРИМЕЧАНИЕ. При одновременном нажатии кнопок Низкая/Средняя/Высокая скорость устройство будет работать только на самой высокой скорости.

Кнопка подсветки

КОНФИГУРАЦИЯ 2

ЭКСПЛУАТАЦИЯ

Кнопка выключения 0

Используется для выключения вентилятора.

Кнопка низкой скорости

Используется для вентиляции на кухне. Подходит для тушения и приготовления пищи, которые не производят много пара.

Кнопка средней скорости

Скорость воздушного потока идеально подходит для вентиляции при стандартном приготовлении пищи.

Кнопка высокой скорости

При высокой плотности дыма или пара нажмите кнопку высокой скорости для максимально эффективной вентиляции.

ПРИМЕЧАНИЕ. При одновременном нажатии кнопок Низкая/Средняя/Высокая скорость устройство будет работать только на самой высокой скорости.

Кнопка подсветки

КОНФИГУРАЦИЯ 3

① Кнопка Вкл./Выкл.

Используется для включения/выключения вентилятора.

Кнопка увеличения скорости

Для увеличения скорости вентилятора

- Кнопка уменьшения скорости

Для уменьшения скорости вентилятора.

Кнопка подсветки

8 Цифровой дисплей

Отображение скорости вентилятора: «1» для низкой скорости, «2» для средней скорости, «3» для высокой скорости, «4» для функции усиленного режима.

Быстрый таймер: Нажмите ⬕ и ⬊ удерживайте в течение 1 секунды. Цифровой дисплей начнет мигать, и начнется обратный отсчет 5 минут, и по окончании этих 5 минут двигатель и подсветка автоматически отключаться и прозвучит звуковой сигнал длительностью 1 секунда.

Функция усиленного режима

Эта вытяжка имеет функцию усиленного режима. Чтобы активировать усиленный режим, нажмите на скорость 4 – вытяжка перейдет на самую высокую скорость, и скорость будет увеличиваться в течение 5 минут, прежде чем снова снизится.

Перед очисткой выключите устройство и вытащите вилку из розетки.

I. Регулярная очистка

Используйте мягкую ткань, смоченную теплой мыльной водой или бытовым чистящим средством. Никогда не используйте металлические губки, химические вещества, абразивные материалы или жесткую щетку для очистки устройства.

II. Ежемесячная очистка жироулавливающего фильтра

ВАЖНОЕ ЗАМЕЧАНИЕ: Ежемесячная очистка фильтра может предотвратить любой риск возгорания.

Фильтр собирает жир, дым и пыль, поэтому .... он напрямую влияет на эффективность вытяжки. Если не очищать фильтр, то отложения жира (потенциально воспламеняющиеся) будут накапливаться на фильтре. Очищайте его бытовым моющим средством.

III. Ежегодная очистка фильтра с активированным углем

Применяется ТОЛЬКО к устройству, установленному как устройство рециркуляции (без выпуска воздуха наружу). Этот фильтр улавливает запахи и должен заменяться не реже одного раза в год в зависимости от того, как часто используется вытяжка.

IV. Замена лампочки

Открутите винты на стекле и снимите стекло вытяжки. Найдите лампочку, которая требует замены, вы найдете ее в светильнике, который находится внутри открытой части навеса.

Отсоедините точку подключения подсветки и снимите патроны и проводку с вытяжки. Важно: Невозможно заменить лампочки по отдельности, необходимо будет приобрести лампочки, патроны и проводку в сборе. (светодиодная подсветка: МАКС 1,5 Вт)

Установите сменные лампочки, патроны и проводку так же, как и оригинальные. Затем снова подключите точку подключения подсветки.

Установите на место стекло вытяжки и закрутите винты на стекле. Убедитесь, что винты полностью затянуты.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность	Причина	Решение
Подсветка работает, а вентилятор не работает	Лопасть вентилятора заклинило.	Выключите устройство и отремонтируйте его, поручив это только квалифицированному сервисному персоналу.
	Двигатель поврежден.
И подсветка, и вентилятор не работают	Перегорела галогеновая лампочка.	Замените лампочку на новую с правильным номиналом.
	Шнур питания отсоединился.	Снова подключите к источнику питания.
Серьезная вибрация устройства	Лопасть вентилятора повреждена.	Выключите устройство и отремонтируйте его, поручив это только квалифицированному сервисному персоналу.
	Двигатель вентилятора закреплен неплотно.	Выключите устройство и отремонтируйте его, поручив это только квалифицированному сервисному персоналу.
	Устройство неправильно подвешено на кронштейне.	Снимите устройство и проверьте правильность расположения кронштейна.
Недостаточная производительность всасывания	Слишком большое расстояние между устройством и кухонной плитой	Отрегулируйте расстояние до 65-75 см

СЛУЖБА ПОДДЕРЖКИ КЛИЕНТОВ

Если вы не можете определить причину неисправности, выключите устройство и обратитесь в службу поддержки.

СЕРИЙНЫЙ НОМЕР ИЗДЕЛИЯ. Где я могу его найти?

Важно, чтобы вы сообщили службе поддержки код вашего изделия и его серийный номер (16-значный код, который начинается с цифры 3); его можно найти в гарантийном сертификате или на табличке с данными, расположенной на устройстве.

Это поможет избежать ненужных поездок к техническим специалистам, тем самым (и это самое главное) сэкономив на оплате соответствующих вызовов.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Отходы электротехнических изделий не следует утилизировать вместе с бытовыми отходами.

Утилизируйте их на соответствующих предприятиях.

По вопросам повторной переработки устройства обращайтесь в местные органы власти.

Данный электроприбор маркирован в соответствии с Директивой EC 2012/19/EU об отходах электрического и электронного оборудования (WEEE).

Обеспечивая надлежащую утилизацию данного изделия, вы способствуете предотвращению потенциальных негативных последствий для окружающей среды и здоровья людей, которые в противном случае могут наступить вследствие неправильного обращения с ним.

Этот символ на изделии указывает на то, что с ним нельзя обращаться как с бытовыми отходами. Вместо этого он должен быть передан в соответствующий пункт сбора для переработки электрического и электронного оборудования. Утилизация должна осуществляться в соответствии с местными экологическими правилами утилизации отходов.

Для получения более подробных сведений об обработке, утилизации и переработке данного изделия обратитесь в местную городскую администрацию, службу утилизации бытовых отходов или в магазин, в котором приобретено изделие.

Технические характеристики
Бренд Candy
Модель	CDG6C2BGP-07
Напряжение 220-240 В, 50 Гц
Мощность мотора 65 Вт
Лампа 1×1,5 Вт (LED)
Общая мощность 66.5W

Срок службы прибора составляет 7 лет

Срок гарантии 12 месяцев на территории Российской Федерации и

Республики Казахстан, 24 месяца на территории Республики Беларусь.

Список сервисных центров на сайте https://www.candy - home.com/ru_RU/ в разделе «Сервисное обслуживание» и по телефону горячей линии 8-800-707-02-04 (только для РФ)

СЕРИЙНЫЙ НОМЕР И ДАТА ПРОИЗВОДСТВА

Серийный номер указан на этикетке, расположенной внутри вашего прибора (необходимо снять металлические жировые фильтры).

Серийный номер продукта состоит из 16 цифр (пример 390004851249XXXX), где:

1. Первые 8 цифр составляют заводской код продукта.
2. Следующие 4 цифры обозначают дату производства. Например, 1249, где: 12 – год производства (2012 год), 49 – 49 - ая неделя года
3. Последние четыре цифры – номер продукта в партии.

Производитель «Канди Хувер Груп С.р.л» Виа Комолли 16, 20861, Бругерио (Монца и Брианца), Италия.

Произведено на фабрике «Foshan Shunde Arcair Appliances Co. Ltd» №37 Fengxiang Industrial Park, Daliang Town, Shunde, Foshan, Guandong, Китай Поставщик и импортёр на территории РФ ООО «Канди СНГ» 125167, Россия, Москва, Ленинградский пр - т, д. 37

Тел: [phone]; [e-mail]; https://www.candy-home.com/ru_RU/

ЕАС Это изделие соответствует техническим регламентам Таможенного Союза:

• ТР ТС 004/2011 «О соответствии низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
• ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»

Изготовитель не несет ответственности за возможные ошибки и неточности, допущенные при печати данной инструкции. Рисунки, приведенные в инструкции, носят ориентировочный характер.

Изготовитель оставляет за собой право вносить в производимые им изделия изменения, которые он сочет необходимыми или полезными, в том числе в интересах потребителя, без изменения основных функциональных характеристики характеристик безопасности.
