| 製品タイプ | IPS LEDモニター |
| モデル | 23MP75HM-P |
| 画面サイズ | 58.4 cm（23インチ） |
| パネルタイプ | IPS（アンチグレアコーティング） |
| 解像度（最大） | 1920 x 1080 @ 60 Hz |
| 入力端子 | D-SUB 15ピン、HDMI 1.4 x 2 |
| 音声入出力 | AUDIO IN（3.5mm）、ヘッドホン出力 |
| 消費電力（オン） | 21 W（ENERGY STAR®標準） |
| 電源 | ACアダプター（19V 2.1A、LCAP21B型） |
| スタンド機能 | チルト-5°～+20°、着脱式スタンドベース |
| VESAマウント | 75 x 75 mm、M4ネジ x 4 |
| 寸法（スタンド含む） | 533 x 423 x 182 mm |
| 寸法（スタンドなし） | 533 x 326 x 55 mm |
| 重量（スタンド含む） | 3.9 kg |
| ブルーライト低減 | あり（Readerモード、3段階） |
| 省エネ機能 | SUPER ENERGY SAVING（High/Low/Off） |
| 付属品 | 電源コード、ACアダプター、D-SUBケーブル、CDマニュアル |
よくある質問 - 23MP75HM-P LG
ユーザーの質問 23MP75HM-P LG
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 画面 無料でPDF形式で！マニュアルを見つける 23MP75HM-P - LG 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 23MP75HM-P ブランド LG.
使用説明書 23MP75HM-P LG
このたびは LG 製品をお買い求め頂きまして、誠にありがとうございます。機器を使用する前に本取扱説明書を十分にお読みください。また、以後も参照できるよう保管してください。
IPS LED モニター モデル
23MP75HM
27MP75HM
目次
3 組み立てと準備
3 付属品
4 各部の名称
5 持ち運びのご注意
6 モニターの組み立て
6 - スタンドの取り付け
6 - スタンドの取り外し
7 - テーブルへの設置
7 - ケーブルホルダーの使用
9 - 壁への取り付け
10 モニターの接続
10 PCへの接続
10 - D-sub接続
10 - HDMI接続
11 AV機器に接続する
11 - HDMI接続
11 外部機器に接続する
11 - 周辺機器の接続
12 設定の方法
13 設定のカスタマイズ
13 - メニュー設定
14 - 画質
15 - カラー
16 - 表示
16 - オーディオ
17 - その他
18 ブルーライト低減モード
19 FUNC.設定

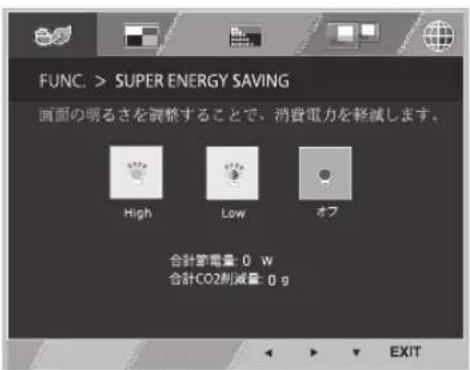

19 - SUPER ENERGY SAVING (省エネモード)

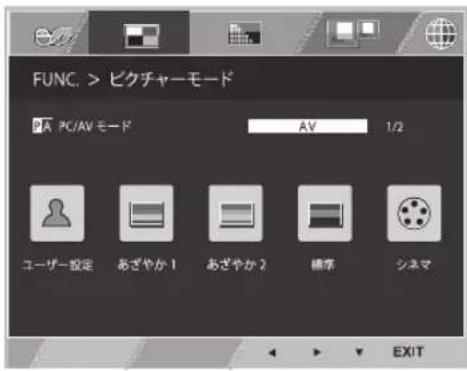

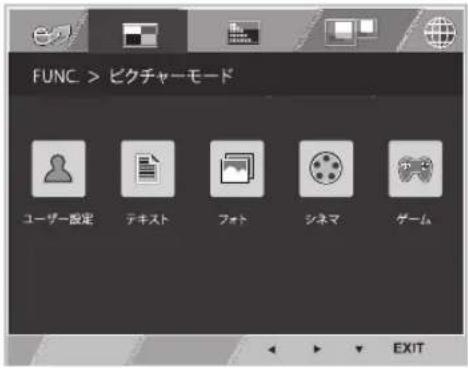

20 - ピクチャーモード
21 - SUPER RESOLUTION + (超解像モード)

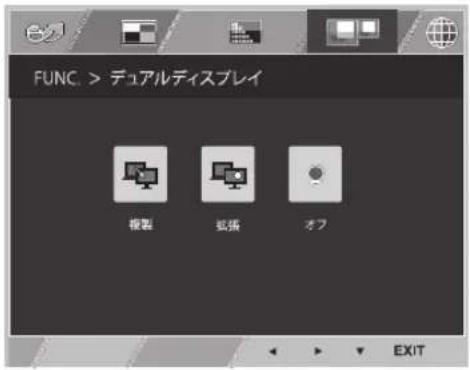

22 - デュアルディスプレイ

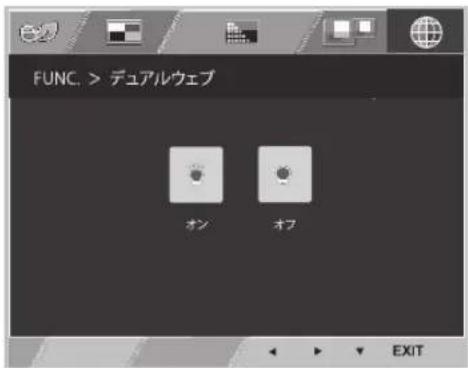

22 - デュアルウェブ
23 トラブルシューティング
25 仕様
25 23MP75HM
26 27MP75HM
27 プリセット モード(解像度)
27 電源ランプ
28 正しい姿勢
28 モニターを使用する際の正しい姿勢
組み立てと準備
付属品
箱の中身を確認してください。付属品が不足している場合は、製品を購入した販売店にお問い合わせください。実際の製品および付属品の外見は、この図とは異なる場合があります。
- 製品を安全に長くお使いいただくため、正規の付属品以外のアクセサリは使用しないでください。
- 非正規の付属品の使用による破損や怪我は、保証の対象にはなりません。
メモ
- 製品の付属品はモデルによって、異なります。
- 製品仕様または取扱説明書の内容は、製品の機能をアップグレードするため事前の通告なしに変更されることがあります。

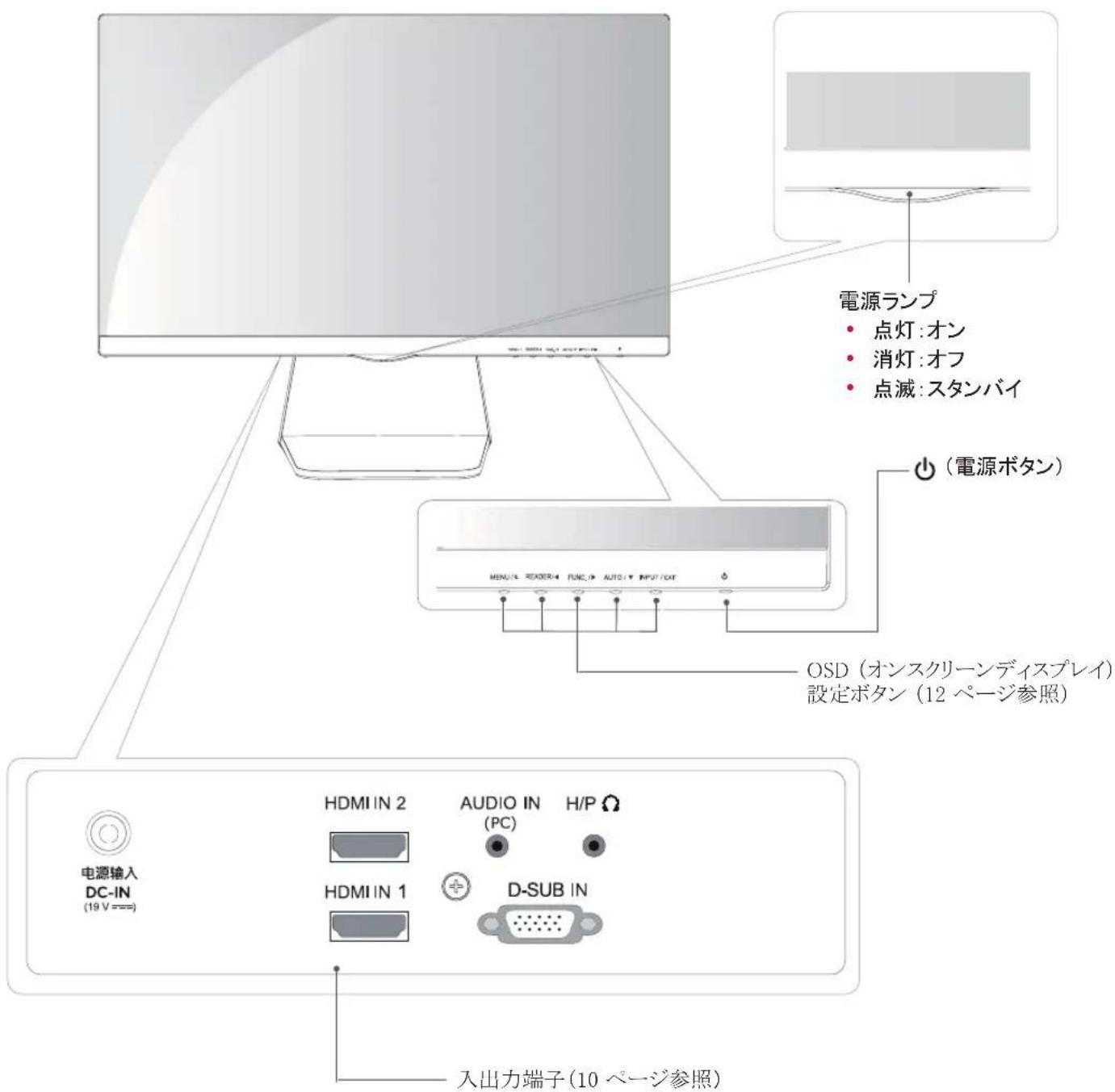

各部の名称
- モニターを動かしたり持ち上げたりする際、以下に注意して、モニターに傷などが付かないよう、安全に運んでください。
- モニターの梱包に使用されていた箱などを使用してモニターを運ぶことをおすすめします。
- モニターを動かしたり持ち上げたりする前に、電源コードとケーブルをすべて外してください。
- モニターのフレームの上下をしっかり持ってください。パネルを直接つかまないでください。
- モニターを持つ場合、製品の背面を持ち、画面に傷が付かないようにしてください。
- モニターの映像が一を運ぶ際は、モニターに衝撃を与えたり、過度な振動を与えたりしないでください。
- モニターの映像が一を連ぶ際は、モニターを縦にして持ち、横にしたり左右に傾けたりしないでください。
注意
- 画面には触れないようにしてください。画面に傷が付いたり、液晶が損傷するおそれがあります。
1 モニターの画面を下向きにして置きます。
注意
画面に傷が付かないように、モニターを置く前にやわらかい布などを敷いてください。
2

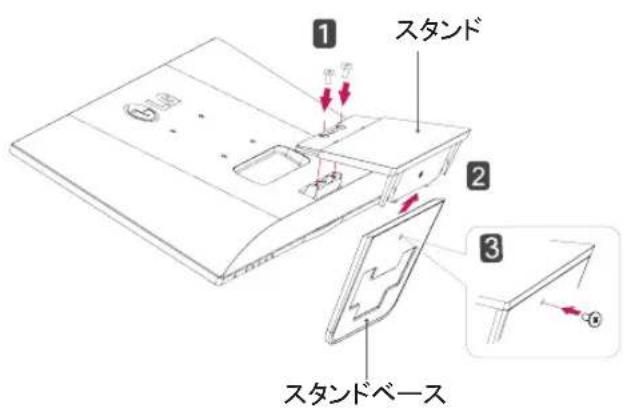

1 モニター本体にスタンドを取り付けます。
(ドライバーでスタンドの背面 2 箇所をネジ止めします。)
2 スタンドベースにスタンドを取り付けます。
3 スタンドベースの背面に 1 筒所ネジ止めをします。


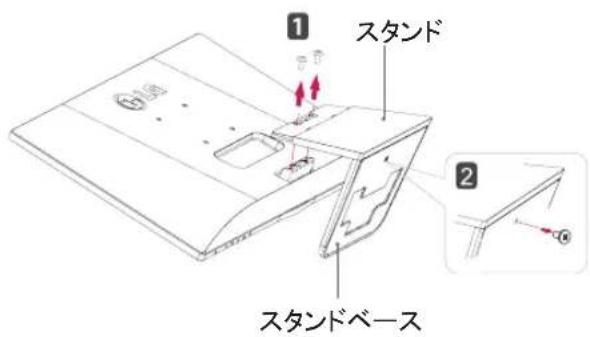

1 モニターの画面を下向きにして置きます。
2
1 ドライバーで二箇所あるスタンドの背面のネジをドライバーで取り外します。
2 スタンドベースのネジ（一箇所）を取り外します。
3 スタンドベースを取り外します。


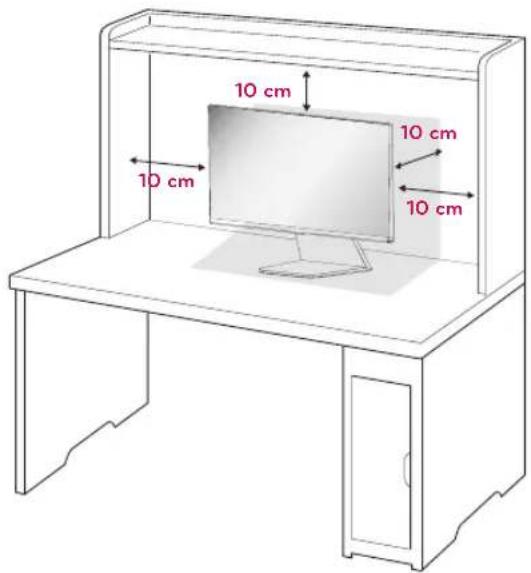

1 モニターを持ち上げ、直立させた状態で設置します。適切な通気性を確保するため、背後および周囲から 10cm 以上の空間を空けてください。
3 (電源)ボタンを押して、電源を入れます。
注意
モニターの移動や設置の際は、電源コードを抜いてから行ってください。感電のおそれがあります。
警告
- 電源は、AC100V(50/60Hz)のコンセントを使用して下さい。指定以外の電源を使用すると火災の原因になることがあります。
- アース線は安全の為、必ずアース端子に接続して下さい。感電を防止します。
ケーブルホルダーの使用

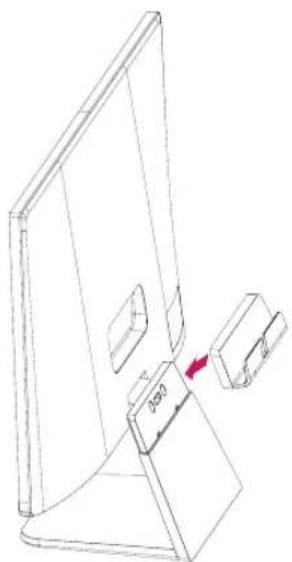

1 スタンドにケーブルホルダーを取り付けます。
2 ケーブルホルダにケーブルを入れます。

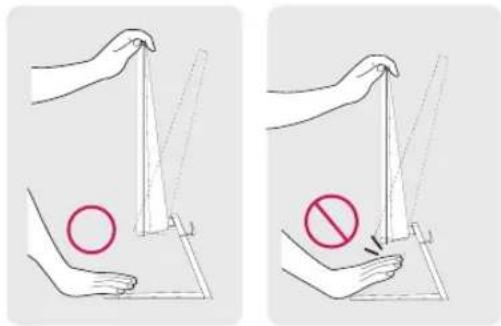

角度を調整するときに、図のようにモニターフレームの下側をつかまないでください。指をはさむ恐れがあります。
モニターの傾きを調整するときに、画面に触れたり押したりしないでください。
画面が見やすいように上下に -5^ +20^ の範囲で傾きを調整できます。
画面が見やすいように上下に -5^ +15^ の範囲で傾きを調整できます。

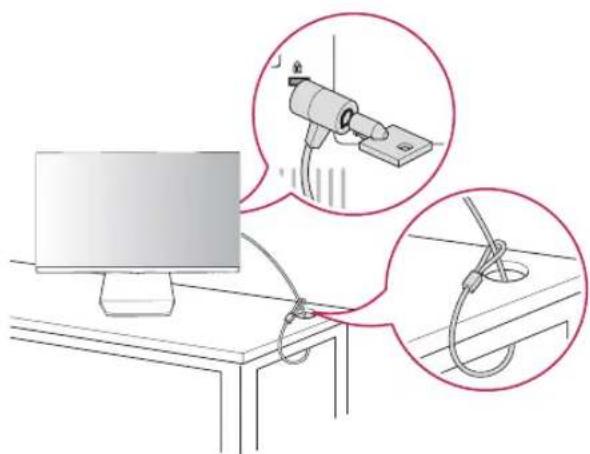

Kensington ロック用のスロットは、モニターの背面にあります。取り付けと使い方にの詳細については、
Kensington セキュリティシステム付属の取扱説明書を参照するか、http://www.kensington.com をご覧ください。
Kensington ロックのケーブルでモニターをテーブルに固定します。
Kensington ロックのお求めは最寄りの PC ショップや家電量販店にお問い合わせください。

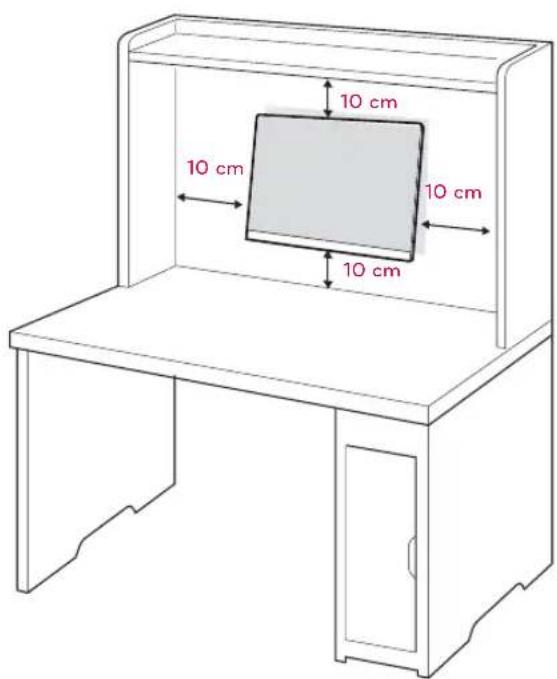

壁への取り付け
適切な通気性を確保するため、背後および周囲10cm以上の空間を空けて設置してください。設置に関しては、壁掛け金具のマニュアルを参照してください。
壁掛け金具(別売り)を使用してモニターを設置する場合は、落下に注意して取り付けてください。
1 壁掛けアームを取り付ける際、VESA 規格のネジとマウントインタフェースを使用してください。
2 下記の VESA 規格に対応します。
- 784.8 mm (30.9 インチ) 以下
*壁掛けパッドの板厚:2.6 mm
* ネジ: Φ 4.0 mm x ピッチ 0.7 mm x 長さ 10 mm
- 787.4 mm(31 インチ)以上
* VESA 規格の壁掛けパッドとネジを使用してください。
| モデル | 23MP75HM |
| VESA(A x B) | 75 x 75 |
| 標準ネジ | M4 |
| ネジの本数 | 4 |
| モデル | 27MP75HM |
| VESA(A x B) | 100 x 100 |
| 標準ネジ | M4 |
| ネジの本数 | 4 |
注意
- 移動や設置は先に電源コードと信号ケーブルを外してから行ってください。外さずに移動したり設置したりしようとすると落下してケガをしたり感電する恐れがあります。
- モニターは天井や傾斜面には取り付けないでください。落下して重大な怪我をする恐れがあります。
- 壁掛け金具は金具に付属されたネジまたは、VESA 規格に適合するネジを使用してください。
- ネジは標準の長さを超過する場合、モニターの内部が損傷する恐れがあります。
- VESA 規格に準拠していない金具を使用したり又ネジの締め過ぎ等による損傷は保証外となりますので注意してください
- 取り付け時のミスや落下により、製品が破損した場合は、弊社は一切の責任を負いません。
メモ
- 壁かけに必要な部品や、取扱説明書は壁掛け金具に付属されています。
- 壁掛け金具は別売品です。お求めは最寄りのPCショップや家電量販店にお問い合わせください。
- ネジの長さは取り付ける壁の状態や素材によって異なります。適切な種類と長さのネジを使用してください。
- 詳細については、壁掛け金具付属のマニュアルを参照してください。
モニターの接続
PC への接続
- 本機は、プラグアンドプレイに対応しています。 * プラグアンドプレイ: PC に機器を接続して電源を入れると、設定や操作をしなくても、PC で認識して OS の標準ドライバがインストールされます。

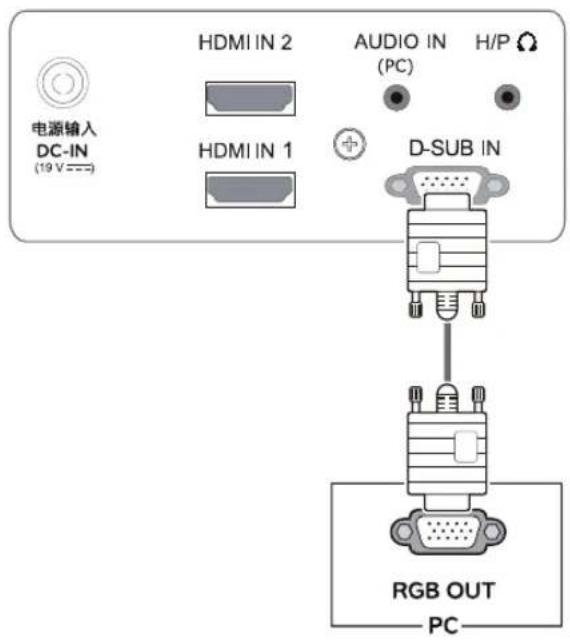

D-sub 接続
PC からモニターにアナログ映像が伝送されます。次の図に従って PC とモニターを付属の D-sub15 ピン信号ケーブルで接続します。
- Macintosh 用の D-sub 信号入力ケーブルを使用する場合
- Apple Macintosh を使用している場合、付属ケーブルの 15 ピン高密度 (3 列) D-sub VGA コネクタを 15 ピン 2 列コネクタに変換するプラグ アダプターが必要になります。 * 変換コネクタは別売です。

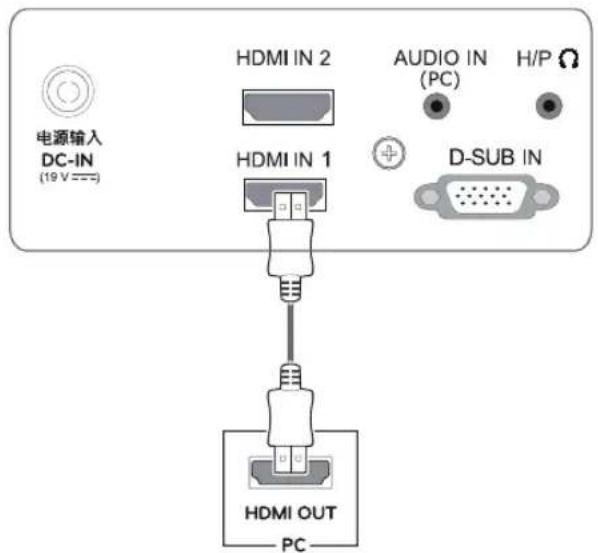

HDMI 接続
PC 機器からモニターに デジタル映像および音声信号が伝送されます。次の図に従って PC 機器とモニターを HDMI ケーブルで接続します。
- HDMI で PC と接続した場合、互換性の問題が発生することがあります。
- 1 台のモニターで 2 台の PC を使用する場合は、各 PC に対応する信号ケーブル (D-sub/HDMI) をモニターに接続してください。
- 本機が冷えた状態で電源を入れると、画面にちらつきが発生する場合がありますが、これは正常な動作です。通電して温度が上昇すれば、正常な状態に戻ります。
- 画面に赤、緑、または青の点が表示されることがありますが、これは製品不良ではありません。
注意
- 信号人力ケーブルを接続し、時計回りに回してケーブルをしっかりと固定します。
- 映像の焼き付きを防ぐため、画面に同じ画像を長時間表示しないでください。スクリーンセーバーのご使用をおすすめします。
禁止
- 画面を指で押さないでください。一時的に画面が乱れることがあります。
AV 機器に接続する

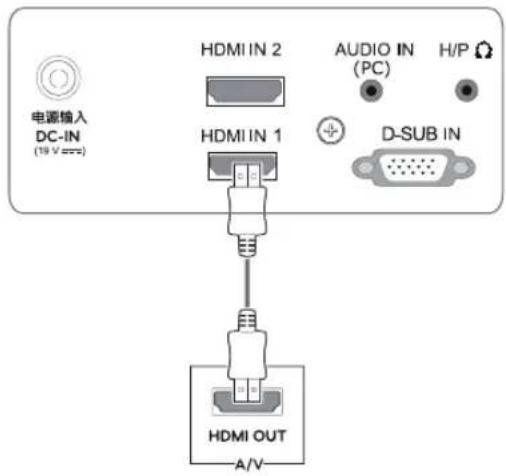

HDMI 接続
AV 機器からモニターの映像がにデジタル映像信号および音声信号を伝送します。下図のように、HDMI ケーブルで AV 機器をモニターの映像がに接続します。
- DVI-HDMI ケーブルを使用した場合、互換性の問題が発生することがあります。
外部機器に接続する

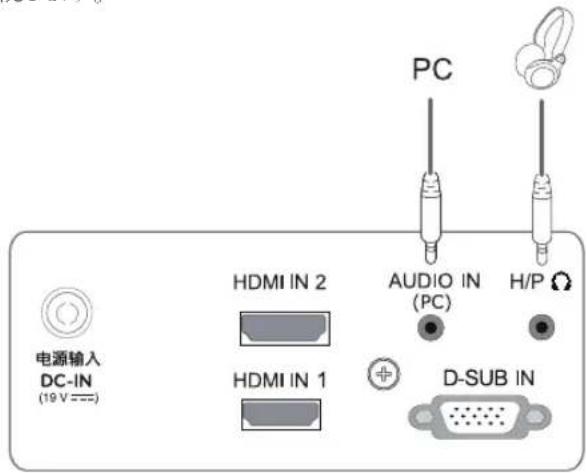

周辺機器の接続
ヘッドフォンポートを使用してモニターに周辺機器を接続します。
- 周辺機器は別売りです。 - オーディオ用ミニプラグの形状はストレートタイプのプラグの使用をお勧めします。L字型になっているコネクタの場合、モニターに当たり差し込めなかったり、他の端子をふさいてしまう場合があります。
- サーバ PC に設定すれば、ヘッドフォンやスピーカーは、正常に動作しない場合があります。
Self Image Setting(自動映像設定)機能
モニターの下部にある電源ボタンを押して、電源を入れます。モニターの電源が入ると、「Self Image Setting(自動映像設定)」機能が自動的に実行されます（アナログ モードでのみサポート）。
- 「Self Image Setting(自動映像設定)」機能この機能によって最適な表示設定が行われます。ユーザーがモニターを初めて接続すると、この機能により、人力信号に合わせて設定が自動的に最適化されます(アナログ モードでのみサポート)。
- AUTO(自動)機能
デバイス使用中あるいは画面解像度の変更後に、画面のぼやけ、ちらつき、傾きなどの問題が発生した場合、AUTO(自動)機能ボタンを押すと画面に対して最適な表示がされるよう調整します。(アナログ モードでのみサポート)。

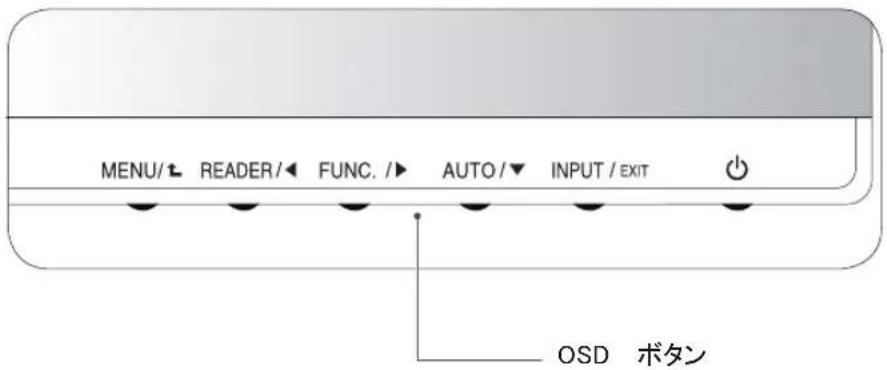

設定の方法
1 モニターの下部にあるボタンを選択し押してください。
2 メニュー項目の値を変更します。
前のメニューに戻る、または別のメニュー項目を設定するには、上矢印(↑ボタンを使用します。
3 [EXIT(終了)] を押すと OSD メニューを終了します。
| MENU/↑(メニュー) | メインメニュー(13ページ参照)に表示します。 | |
| OSD Locked/ OSD Unlocked(OSD ロック / ロック解除が表示され、画面がロックされます。[MENU] ボタンを数秒間長押しすると、「OSD ロック」というメッセージ | OSD メニューをロックすることができます。 | |
| READER/◀ | 目へのに負担が大きいブルーライトを抑えるモードです。ブルーライト低減モードを使用することで目の疲労を軽減する効果があります。(18ページ参照) | |
| FUNC./▶ | ユーザー設定,SUPER ENERGY SAVING,ピクチャーモード,SUPER RESOLUTION+,デュアルディスプレイ,デュアルウェブの設定をします。(19~22ページ参照) | |
| AUTO/▼(自動) | 表示設定を調整するときは[AUTO(自動)] ボタンを押します(アナログ モードでのみサポート)。 | |
| INPUT/EXIT(入力/終了) | 入力信号を選択できます。複数の入力信号が接続されている場合、使用する入力信号(D-SUB/HDMI1/HDMI2)を選択できます。接続されている信号が1つしかない場合は、自動的に検出されます。初期設定はD-subです | |
| EXIT(終了) | ||
| OSD メニューの表示終了します。 | ||
| ↓(電源ボタン) | 電源のオン/オフを切り替えます。 | |
| 電源ランプ | ディスプレイがオンになっているときは電源ランプが白色に点灯します。スリープモードのときは点滅します。 | |
設定のカスタマイズ

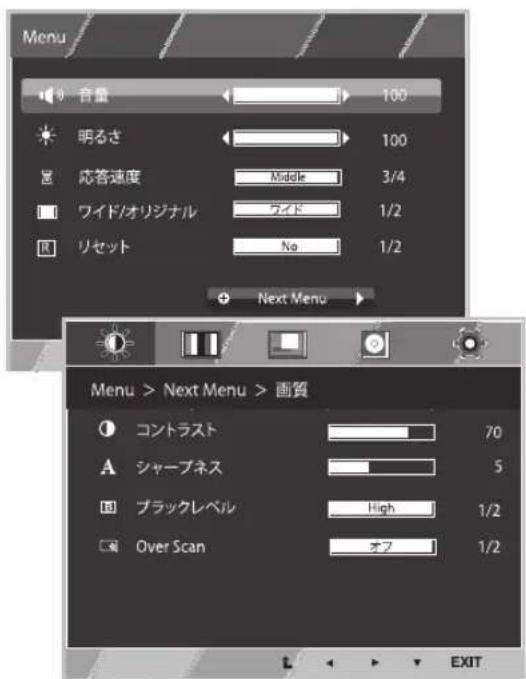

メニュー設定
1 モニターの下部にある MENU ボタンを押して、Menu を表示します。
2 ボタンで設定する項目にカーソルを移動させて ◀ / ▶ ボタンで調整を行います。
3 メニュー画面下方の [Next Menu] アイコンを選択し、▶ ボタンを押すと詳細な設定ができます。
4 [EXIT(終了)] を押すと OSD メニューを終了します。
前のメニューに戻る、または別のメニュー項目を設定するには、上矢印(↑)ボタンを使用します。
各オプションは次のとおりです。
| 音量 | ● | ● | 音量を調節します。 |
| 明るさ | ● | ● | 画面の明るさを調節します。 |
| 応答速度 | ● | ● | 映像の切り替わる速度を設定します。静止画のときは“オフ”、動画やゲームなど動きの速い映像を見るときは“High”の設定をお勧めします。 |
| ワイド / オリジナル※ 480i/480p 時のみ有効 | ● | ● | ワイド |
| 入力映像信号に従って、フルスクリーン モードに切り替えます。 | |||
| オリジナル | |||
| 入力映像信号を元の縦横比に変更します。*この機能は入力解像度がアスペクト比 16:9 より低い場合のみ有効です。 | |||
| リセット | ● | ● | 初期設定(工場出荷時の設定)に戻します。リセットを実行すると設定されていた項目がすべて初期状態になりますので、ご注意ください。 |
| Menu > Next Menu アナログ HDMI | 説明 | |||
| 画質 | コントラスト ● ● | 画面のコントラストを調節します。 | ||
| シャープネス ● ● | 映像の鮮明度を調節します。 | |||
| ブラックレベル ● | オフセットのレベルを設定します。 | |||
| Over Scan ● | HDMI 入力の場合に、映像の出力範囲を選択します。 | |||
| カラー | ガンマ | ● | ● | 映像のカラーをカスタマイズします。 |
| 色温度 | ||||
| 6 色相環(14 ページ参照) | ||||
| カラーリセット | ||||
| 表示 水平 | ● | 画面の位置を調節します。 | ||
| 垂直 | ||||
| 周波数 | ● | 映像のにじみやぼやけを改善します。 | ||
| フェーズ(15 ページ参照) | ||||
| オーディオ | 音声入力 ● | オーディオ入力を選択します。 | ||
| その他 言語 | ● | ● | 使用言語などの操作環境を設定します。 | |
- アナログ: D-SUB(アナログ信号)入力
- HDMI: HDMI (デジタル信号) 入力

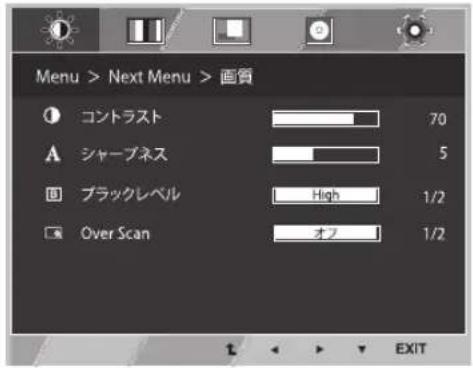

画質
1 モニターの下部にある MENU ボタンを押して、Menu を表示します。
2 [Next Menu] アイコンを選択します。
3 ▼ ボタンを押して、画質の選択項目にカーソルを移します。
4 ▼ ボタンで設定する項目にカーソルを移動させて ◀ / ▶ ボタンで調整を行います。
5 [EXIT(終了)] を押すと OSD メニューを終了します。
前のメニューに戻る、または別のメニュー項目を設定するには、上矢印(↑ボタンを使用します。
| Menu > Next Menu > 画質 説明 | |
| コントラスト | 画面のコントラストを調整します。 |
| シャープネス | 映像のシャープさを調節します。※全ての接続時に有効です。 |
| ブラックレベル | オフセットレベルを設定できます。[High(高)]を選択すると画面が明るくなり、[Low(低)]を選択すると画面が暗くなります。(HDMI入力のみ)オフセット:映像信号の基準として使用される、モニターが表示できる最も暗い画面です。※ HDMI 接続時のみ有効です。 |
| Over Scan | 映像の出力範囲を選択します。AV 機器を接続する場合、オーバースキャン機能をオンにすることをお勧めします。※ HDMI 接続時のみ有効です。 |

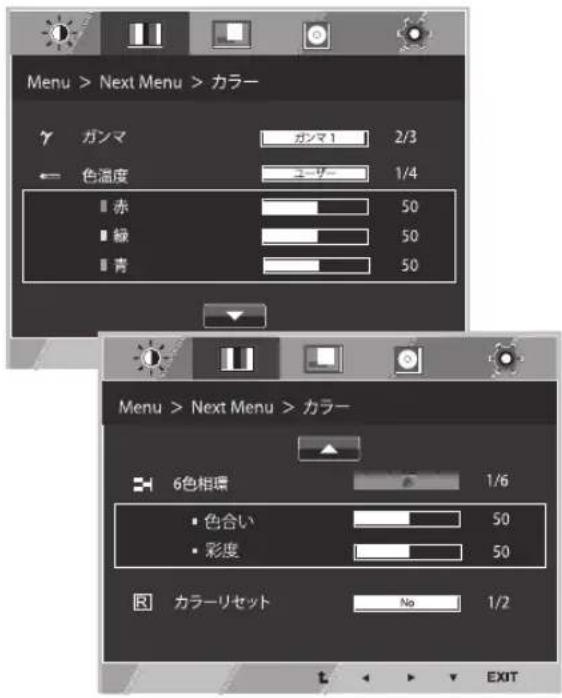

カラー
1 モニターの下部にある MENU ボタンを押して、Menu を表示します。
2 [Next Menu] アイコンを選択します。
3 ▶ボタンを押して、カラーを選択します。
4 ▼ボタンで設定する項目にカーソルを移動させて ◀ / ▶ ボタンで調整を行います。
5 [EXIT(終了)] を押すと OSD メニューを終了します。
前のメニューに戻る、または別のメニュー項目を設定するには、上矢印（↑ボタンを使用します。
| Menu > Next Menu > カラー 説明 | ||
| ガンマ | ガンマ値を設定します。ガンマ 0、ガンマ 1、ガンマ 2 が設定できます。ガンマ 0 の場合黒っぽい映像になり、数値を上げることに白っぽい画像になります。 | |
| 色温度 ユーザー | ||
| 赤:赤のレベルを手動で設定します。緑:緑のレベルを手動で設定します。青:青のレベルを手動で設定します。 | ||
| 画面の色を選択します。Warm(暖色):画面の色温度を暖色系(より赤い)に設定します。Medium(中間):画面の色温度を中間に設定します。Cool(寒色):画面の色温度を寒色系(より青い)に設定します。 | ||
| 6 色相環 | 6つの色(赤/緑/青/シアン/マゼンタ/イエロー)の色相と彩度を設定し保存します。 | |
| 色合い | スクリーンの色相を調節します。 | |
| 彩度 | スクリーン上の色の鮮明度を調節します。この値が低いとが明るくなり、この値が高いと色が暗くなります。 | |
| カラーリセット | 色の設定を工場出荷時の初期設定にリセットします。 | |

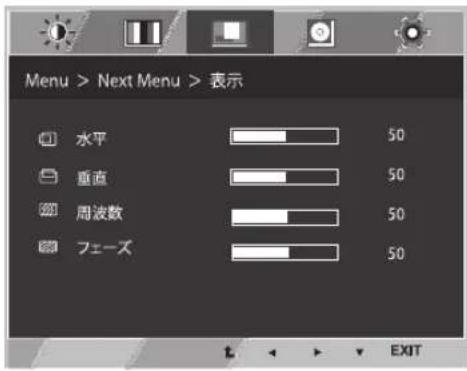

表示
※ D-sub 接続時のみ有効
1 モニターの下部にある MENU ボタンを押して、Menu を表示します。
2 [Next Menu] アイコンを選択します。
3 ▶ボタンを押して、表示を選択します。
4 ▼ボタンで設定する項目にカーソルを移動させて ◀ / ▶ ボタンで調整を行います。
5 [EXIT(終了)] を押すと OSD メニューを終了します。 前のメニューに戻る、または別のメニュー項目を設定するには、上矢印(↑ボタンを使用します。
| Menu > Next Menu > 表示 | 説明 |
| 水平 | 画像を左右へ移動します。 |
| 垂直 | 画像を上下へ移動します。 |
| 周波数 | 画面の背景に見える縦棒または編模様(モアレ)を調整します。画像の水平方向のサイズも変更されます。 |
| フェーズ | 画面のフォーカスを調節できます。この項目は水平方向のノイズを除去し、文字の輪郭をクリアまたはシャープにすることができます。 |

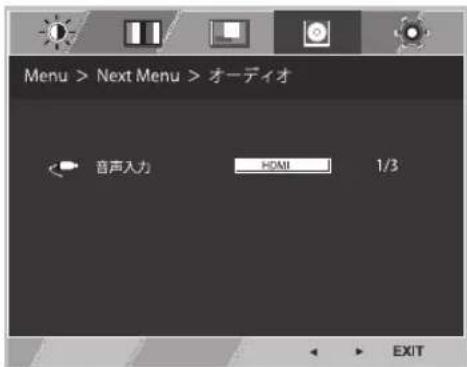

オーディオ
1 モニターの下部にある MENU ボタンを押して、Menu を表示します。
2 [Next Menu] アイコンを選択します。
3 ▶ ボタンを押して、オーディオを選択します。
4 ▼ ボタンを押して、オーディオ に移動します。
5 ◀ / ▶ ボタンで音声を出力している機器に接続された端子を選択します。
6 [EXIT(終了)] を押すと OSD メニューを終了します。 前のメニューに戻る、または別のメニュー項目を設定するには、上矢印(↑ボタンを使用します。
各オプションは次のとおりです。
| 音声入力 | オーディオ入力を選択します。HDMI:HDMI に接続された機器の音声を出力するときに設定します。Audio-In:アナログ入力端子に接続された機器の音声を出力するときに設定します。Auto:自動的に HDMI とアナログ入力端子からの音声を出力できるようにします。 |

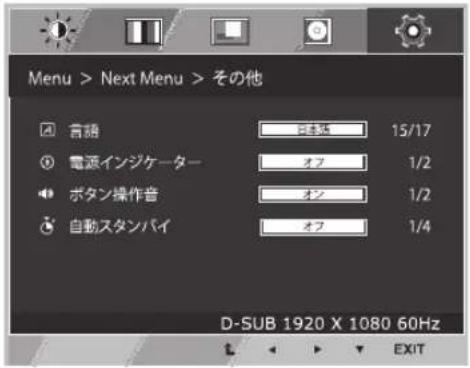

その他
1 モニターの下部にある MENU ボタンを押して、Menu を表示します。
2 [Next Menu] アイコンを選択します。
3 ▶ ボタンを押して、その他を選択します。
4 ▼ ボタンで設定する項目にカーソルを移動させて ◀ / ▶ ボタンで調整を行います。
5 [EXIT(終了)] を押すと OSD メニューを終了します。
前のメニューに戻る、または別のメニュー項目を設定するには、上矢印(↑ボタンを使用します。
| Menu > Next Menu > その他 説明 | |
| 言語 | 画面に表示される言語を選択します。 |
| 電源インジケーター | モニターの底部にある電源ランプをオンまたはオフに設定します。 |
| ボタン操作音 | 操作音をオンまたはオフにします。操作音は下記の場合に機能します。DC パワーオン / オフMENU OSD オンFUNC. OSD オンREADER OSDAUTO入力 |
| 自動スタンバイ | いずれのボタンもおさずに、一定の時間が経過すると、モニターは自動的にスタンドバイモードに切り替わります。 |

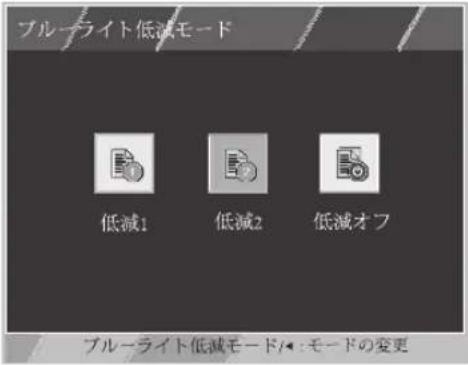

ブルーライト低減モード
1 本機の下部にある Reader ボタンを押して、ブルーライト低減モードを表示します。
2 ◀ / ▶ボタンで設定したいモードを選択します。
| ブルーライト低減モード 説明 | |
| 低減1 | 画面表示を新聞紙のような質感で表示するモードです。OSD メニューにより輝度などを調節することができます。 |
| 低減2 | 画面表示を書籍のような質感で表示するモードです。OSD メニューにより輝度などを調節することができます。 |
| 低減オフ | ブルーライト低減モードをオフにします。 |
メモ
ブルーライト低減モードを低減1か低減2に設定した場合、自動的にピクチャーモードに設定され、SUPER ENERGY SAVINGがオフになります。
FUNC. 設定
SUPER ENERGY SAVING ( 省エネモード )
1 モニターセットの下部にある FUNC. ボタンを押して、FUNC. を表示します。
2 ▼ ボタンを押して、SUPER ENERGY SAVING の選択項目にカーソルを移します。
3 ◀ / ▶ ボタンで設定したいモードを選択します。
4 [EXIT(終了)] を押すと OSD メニューを終了します。
前のメニューに戻る、または別のメニュー項目を設定するには、上矢印(↑ボタンを使用します。
各オプションは次のとおりです。
| High | SUPER ENERGY SAVING(スーパー エナジーセービング)を有効にして、消費電力を抑えます。 |
| Low | SUPER ENERGY SAVING(スーパー エナジーセービング)を有効にして、消費電力を抑えます。 |
| オフ | SUPER ENERGY SAVING(スーパー エナジーセービング)を無効にします。 |
メモ
- 合計節電量:モニターの使用中に節約できた電力です。
- 合計 CO2 削減量:合計節電量を CO2 に換算した値です。
• SAVING DATA(節電データ)(W/h)
| 584 mm(23 インチ) | 685 mm(27 インチ) | |
| SUPER ENERGY SAVING (High) | 4 W/h 6 W/h | |
| SUPER ENERGY SAVING (Low) | 2 W/h 3 W/h | |
- 節電量はパネルの種類によって異なります。したがって、これらの値はパネルメーカーごとに異なります。「スーパー省エネ」のオプションが「High」又は「Low」にする場合は、モニターの輝度はソースにより、高くか低くなります。
- LG では、これらの値を「broadcast video signal(放送映像信号)」に基づいて計算しています。(放送テレビを含む：IEC 62087)
上記の数値は、[SUPER ENERGY SAVING]機能により節約できた消費電力を確認することが出来ます。 - 「SUPER ENERGY SAVING」が「High」又は「Low」に設定されている場合は自動的にピクチャーモードに設定され、ブルーライト低減モードがオフになります。
ピクチャーモード
1 モニターの下部にある FUNC. ボタンを押して、FUNC. を表示します。
2 ▶ ボタンを押して、ピクチャーモードを選択します。
3 ▼ ボタンを押して、ピクチャーモードの選択項目にカーソルを移します。
4 ◀ / ▶ボタンで設定したいモードを選択します。
5 [EXIT(終了)] を押すと OSD メニューを終了します。
前のメニューに戻る、または別のメニュー項目を設定するには、上矢印(↑ボタンを使用します。
PC モード
PC モード ※ D-sub 接続時のみ有効
| ピクチャーモード 説明 | |
| ユーザー設定 | 各メニューを設定することができます。メインメニューのカラーモードを調整できます。 |
| テキスト | 文字表示に最適なモードです。 |
| フォト | 静止画像の表示に最適なモードです。 |
| シネマ | 動画の表示に最適なモードです。 |
| ゲーム | ゲームをプレイするのに最適なモードです。 |
AV モード
| ピクチャーモード 説明 | |
| ユーザー設定 | 各メニューを設定することができます。メインメニューのカラーモードを調整できます。 |
| あざやか1 | コントラスト、明るさ、カラーと鮮明度を強調することが出来ます。 |
| あざやか2 | |
| 標準 | 通常の視聴環境向けの標準的な映像を表示します。 |
| シネマ | 動画の表示に最適なモードです。 |
メモ
ピクチャーモードを「non-Custom」に設定した場合、ブルーライト低減モード、SUPER ENERGY SAVINGがオフになります。
SUPER RESOLUTION + ( 超解像モード )
1 モニターの下部にある FUNC. ボタンを押して、FUNC. を表示します。
2 ▶ ボタンを押して、SUPER RESOLUTION+ を選択します。
3 ▼ ボタンを押して、SUPER RESOLUTION+ に移動します。
4 ◀ / ▶ボタンで設定したいモードを選択します。
5 [EXIT(終了)] を押すと OSD メニューを終了します。
前のメニューに戻る、または別のメニュー項目を設定するには、上矢印(↑ボタンを使用します。

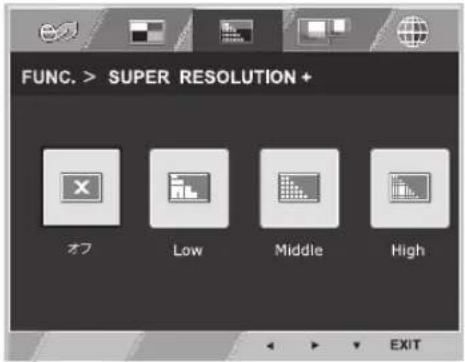

| FUNC. > SUPER RESOLUTION+ | 説明 |
| オフ | SUPER RESOLUTION+ をオフにします。 |
| Low | 滑らかで自然な画質に最適化して表示します。動きの遅動画や静止画像に効果的です。 |
| Middle | LOW と HIGH の中間レベルに超解像をかけ画質を最適化します。 |
| High | 最も強いレベルで超解像をかけ、画質を最適化します。高品質な動画やゲームにも効果的です。 |
* 下記機能を利用する前に、DUAL SMART SOLUTION をインストールしてください。
デュアルディスプレイ
1 モニターセットの下部にある FUNC. ボタンを押して、FUNC. を表示します。
2 ▶ ボタンを押して、デュアルディスプレイを選択します。
3 ▼ ボタンを押して、デュアルディスプレイ の選択項目にカーツルを移します。
4 ◀ / ▶ボタンで設定したいモードを選択します。
5 [EXIT(終了)] を押すと OSD メニューを終了します。 前のメニューに戻る、または別のメニュー項目を設定するには、上矢印(↑ボタンを使用します。
| デュアルディスプレイ 説明 | |
| 複製 | プライマリモニターの複製モードとして、セカンダリモニターを使用することができます。 |
| 拡張 | プライマリモニターの拡張モードとして、セカンダリモニターを利用することができます。 |
| オフ | デュアルディスプレイをオフにします。 |
* 下記機能を利用する前に、DUAL SMART SOLUTION をインストールしてください。
デュアルウェブ
1 モニターセットの下部にある FUNC. ボタンを押して、FUNC. を表示します。
2 ▶ ボタンを押して、デュアルウェブを選択します。
3 ▼ ボタンを押して、デュアルウェブ の選択項目にカーソルを移します。
4 ◀ / ▶ボタンで設定したいモードを選択します。
5 [EXIT(終了)] を選択すると OSD メニューを終了します。 前のメニューに戻る、または別のメニュー項目を設定するには、上矢印(↑ボタンを使用します。
| デュアルウェブ 説明 | |
| オン | ウィンドウを半分に分割しウェブ画面を効率的に閲覧することができます。画面上のウィンドウを整理したり、移動することができます。また分割されたウィンドウの比率をコントロールすることもできます。 |
| オフ | デュアルウェブをオフにします。 |
メモ
- PC が省電力モードになることでモニターも省電力モードになった場合、いずれかのメニューボタンを押し、OSD が表示されたらデュアルディスプレイもしくはデュアルウェブを選択してください。それによって通常のモードに戻ることができます。
トラブルシューティング
お問い合わせの前に、次の点を確認してください。
| 映像が表示されない | |
| ディスプレイの電源コードは接続されていますか? | 電源コードがコンセントに正しく接続されているかどうかを確認してください。 |
| 電源ランプが点灯していますか? | 電源ボタンを押して、モニターの電源が入っているかを確認してください。 |
| 電源は「入」にして、電源ランプは白色に点灯していますか? | OSD メニューで明るさとコントラストを調整してください。 |
| 電源ランプは赤く点灯していますか? | モニターが省電力モードになっている可能性があります。マウスを動かすか、キーボードのいずれかのキーを押して、PC の省電力モードを解除させてください。PC の電源が入っているか確認してください。 |
| 画面に「OUT OF RANGE(範囲超過)」メッセージが表示されていますか? | PC(ビデオ カード)から伝送された信号が、モニターの水平周波数または垂直周波数の範囲から外れている場合、または出力される OS の解像度がモニターより大きなサイズに設定されている場合に表示されます。本説明書の「製品仕様」を参照して、OS 上で適切な周波数または、解像度に設定してください。 |
| 画面に「NO SIGNAL」メッセージが表示されていますか? | 信号ケーブルが接続されていないときに表示されます。PC またはモニターに正しくケーブルが接続されているかを確認してください。 |
| 画面に「OSD LOCKED(OSD ロック)」メッセージが表示されますか? | |
| MENU(メニュー)ボタンを押したときに「OSD LOCKED(OSD ロック)」と表示されますか? | 本機は OSD の設定を変更できないようにロックする「OSD ロック」機能があります。OSD ロックの解除は [MENU] ボタンを数秒間押すことで解除できます。 |
| 表示映像が正しくない | |
| 表示位置が正しくない。 | AUTO(自動)ボタンを押すと、表示映像が自動的に最適な設定に調整されます。 |
| 画面背景に縦の棒またはストライプの線が表示される。 | AUTO(自動)ボタンを押すと、表示映像が自動的に最適な設定に調整されます。 |
| 映像に横向きのノイズが入る。または文字がはっきりと表示されない。 | AUTO(自動)ボタンを押すと、表示映像が自動的に最適な設定に調整されます。[コントロール パネル]▶[画面]▶[設定]を確認し、画面の推奨解像度に設定するか、表示映像を最適な設定に調整します。色の設定を24ビット(True Color)より高く設定します。 |
メモ
- ご使用の PC の [コントロール パネル] ▶ [画面] ▶ [設定] を確認し、リフレッシュレートまたは解像度が変更されていないかどうかを確認します。変更されている場合は、ビデオ カードを推奨解像度に再設定してください。推奨解像度 (最適な解像度) が選択されていない場合、文字の表示がぼやけ、画面がかすれたり、端が切れたり、偏ったりすることがあります。推奨解像度を選択してください。
- 設定方法はコンピュータや OS(オペレーティングシステム)によって異なります。また、ビデオ カードの性能がこの推奨解像度に対応していないことがあります。そのような場合は、コンピュータまたはビデオ カードのメーカーにお問い合わせください。
| 表示映像が正しくない | |
| 画面が正常に表示されない。 | 信号ケーブルが正しく接続されているかどうかを確認してください。ビデオ カードがスロットに正しく挿入されていることを確認してください。[コントロール パネル]▶[画面]▶[設定]で色設定を24ビット(True Color)より高く設定します。 |
| 画面が点滅しする。 | 画面がインターレース モードに設定されているかどうかを確認し、設定されている場合は、PCでモニターの推奨解像度に変更します。 |
| 「モニターが認識されません。プラグ アンド プレイ (VESA DDC) のモニターが見つかりました。」メッセージが表示されますか? | |
| ディスプレイ ドライバがインストールされていますか? | ディスプレイ付属のディスプレイドライバ CD に含まれているディスプレイドライバがインストールされていることを確認してください。ドライバは、弊社 Web サイト(http://www.lg.com)からダウンロードすることもできます。ビデオ カードでプラグ アンド プレイ機能がサポートされていることを確認してください。 |
| 画面のちらつき | |
| 推奨のタイミングが設定されているか? | HDMI 1080i 60/50 Hz のタイミングを使用すると、画面がちらつくことがあります。その場合は、タイミングを推奨モードの 1080P に設定してください。 |
仕様
23MP75HM
| ディスプレイ 画面タイプ | 58.4 cm(23 インチ)フラットパネルアクティブマトリクス-TFT LED LCD アンチグレアコーティング表示領域の対角線サイズ:58.4 cm | |
| ピクセルピッチ | 0.265 mm x 0.265 mm(ピクセルピッチ) | |
| 同期入力 水平周波数 | 30 kHz - 83 kHz(自動) | |
| 垂直周波数 | 56 Hz - 75 Hz(D-sub)56 Hz - 61 Hz(HDMI) | |
| 入力形式 | セパレート同期 デジタル | |
| 映像入力 信号入力 | 15 ピン D-sub コネクタHDMI コネクタ | |
| 入力形式 | RGB アナログ(0.7 Vp-p/75 Ω)、デジタル | |
| 解像度 最大 | D-sub(アナログ):1920 x 1080 @ 60 HzHDMI(デジタル):1920 x 1080 @ 60 Hz | |
| 推奨 | VESA 1920 x 1080 @ 60 Hz | |
| プラグ アンド プレイ | DDC 2B(アナログ、HDMI) | |
| 消費電力 | オン モード:21 W(ENERGY STAR®標準)*スリープ モード ≤ 0.3 Wオフ モード ≤ 0.3 W | |
| 電源入力 | 19 V =2.0 A | |
| AC/DC アダプタ | タイプ LCAP21B(LIEN CHANG ELECTRONIC ENTERPRISE 製) | |
| 出力:19 V =2.1 A | ||
| 寸法(幅 x 高さ x 奥行) | スタンド装着時 | 53.3 cm x 42.3 cm x 18.2 cm |
| スタンドなし | 53.3 cm x 32.6 cm x 5.5 cm | |
| 重量 | 3.9 kg | |
| 傾き範囲 | -5° - 20° | |
| 環境条件 | 動作温度動作湿度 | 10°C - 35°C10% - 80% |
| 保管温度保管湿度 | -20°C - 60°C5% - 90%(結露なし) | |
| スタンドベース | 取り外し可 | |
上記の製品仕様は、製品の機能をアップグレードするため事前の通告なしに変更されることがあります。
* 電力の消耗レベルは異なる操作条件とモニターの設定によって異なる可能性があります。
*オンモードの場合、電力消耗は ENERGY STAR® テスト標準に準じて測定されます。
* ENERGY STAR® はアメリカ環境保護機構の登録マークです。
仕様
27MP75HM
| ディスプレイ 画面タイプ | 68.5 cm(27 インチ)フラットパネルアクティブマトリクス-TFT LED LCD アンチグレアコーティング表示領域の対角線サイズ:68.5 cm | |
| ピクセルピッチ | 0.3114 mm x 0.3114 mm(ピクセルピッチ) | |
| 同期入力 水平周波数 | 30 kHz - 83 kHz(自動) | |
| 垂直周波数 | 56 Hz - 75 Hz(D-sub)56 Hz - 61 Hz(HDMI) | |
| 入力形式 | セパレート同期 デジタル | |
| 映像入力 信号入力 | 15ピン D-sub コネクタHDMI コネクタ | |
| 入力形式 | RGB アナログ(0.7 Vp-p/75 Ω)、デジタル | |
| 解像度 最大 | D-sub(アナログ):1920 x 1080 @ 60 HzHDMI(デジタル):1920 x 1080 @ 60 Hz | |
| 推奨 | VESA 1920 x 1080 @ 60 Hz | |
| プラグ アンドプレイ | DDC 2B(アナログ、HDMI) | |
| 消費電力 | オン モード:29 W(ENERGY STAR®標準)*スリープ モード ≤ 0.3 Wオフ モード ≤ 0.3 W | |
| 電源入力 | 19 V=2.0 A | |
| AC/DC アダプタ | タイプLCAP21B(LIEN CHANG ELECTRONIC ENTERPRISE 製) | |
| 出力:19 V=2.1 A | ||
| 寸法(幅 x 高さ x 奥行) | スタンド装着時 | 62.3 cm x 47.4 cm x 18.2 cm |
| スタンドなし | 62.3 cm x 37.2 cm x 7.0 cm | |
| 重量 | 5.6 kg | |
| 傾き範囲 | -5° - 15° | |
| 環境条件 | 動作温度動作湿度 | 10°C - 35°C10% - 80% |
| 保管温度保管湿度 | -20°C - 60°C5% - 90%(結露なし) | |
| スタンドベース | 取り外し可 | |
上記の製品仕様は、製品の機能をアップグレードするため事前の通告なしに変更されることがあります。
* 電力の消耗レベルは異なる操作条件とモニターの設定によって異なる可能性があります。
*オンモードの場合、電力消耗は ENERGY STAR® テスト標準に準じて測定されます。
* ENERGY STAR® はアメリカ環境保護機構の登録マークです。
プリセット モード(解像度)
D-SUB のタイミング
| 表示モード(解像度) 水平周波数(kHz) 垂直周波数(Hz) 極性(H/V) | ||
| 720 x 400 31.468 70 -/+ | ||
| 640 x 480 31.469 60 -/- | ||
| 640 x 480 37.500 75 -/- | ||
| 800 x 600 37.879 60 +/+ | ||
| 800 x 600 46.875 75 +/+ | ||
| 1024 x 768 48.363 60 -/- | ||
| 1024 x 768 60.023 75 +/+ | ||
| 1152 x 864 67.500 75 +/+ | ||
| 1280 x 1024 63.981 60 +/+ | ||
| 1280 x 1024 79.976 75 +/+ | ||
| 1680 x 1050 65.290 60 -/+ | ||
| 1920 x 1080 67.500 60 +/+ 推奨モード |
HDMI のタイミング
| 工場サポートモード(プリセットモード) | 水平周波数(kHz) | 垂直周波数(Hz) | HDMI |
| 480P 31.50 60 O | |||
| 576P 31.25 50 O | |||
| 720P 37.50 50 O | |||
| 720P 45.00 60 O | |||
| 1080i 28.12 50 O | |||
| 1080i 33.75 60 O | |||
| 1080P | 56.25 50 O | ||
| 1080P | 67.50 60 | O推奨モード |
電源ランプ°
| モード | LED の色 |
| オン モード | 白色点灯(15 秒のみ) |
| スリープ モード | 白色点滅 |
| オフ モード | オフ |
正しい姿勢
モニターを使用する際の正しい姿勢
最適な角度で映像を見るように、モニターと姿勢を調整します。
キーボードに両手を 置き、腕は水平にし ます。
LG
Life's Good
製品を使用する前に必ず安全上のご注意を、お読みください。
取扱説明書(CD)は後で参照できるようにわかりやすい場所に保管してください。
製品のモデルとシリアル番号は背面と側面にあります。修理、メンテナンスが必要になった場合に備えて下記にご記入ください。
モデル
シリアル
