E2442TC - 画面 LG - 無料のユーザーマニュアル

製品タイプ	LED液晶モニター
画面サイズ	60.0 cm（23.6インチ）
推奨解像度	1920 × 1080 @ 60 Hz
ピクセルピッチ	0.272 mm × 0.272 mm
表示色	16.7百万色
コントラスト比	1000:1（標準）
輝度	250 cd/m²（標準）
視野角	170°（水平）/ 160°（垂直）
入力端子	D-Sub 15ピン、DVI-D
水平周波数	30 kHz - 83 kHz
垂直周波数	56 Hz - 75 Hz
消費電力（オン）	23 W（標準）
消費電力（スリープ）	≤ 0.3 W
電源入力	19 V = ±6 A
ACアダプター	ADS-40SG-19-3 19032G または LCAP21A
スタンド付き寸法（幅×高さ×奥行）	55.6 cm × 41.7 cm × 18.1 cm
スタンドなし寸法（幅×高さ×奥行）	55.6 cm × 34.1 cm × 5.5 cm
重量（スタンド付き）	2.9 kg
VESAマウント	100 × 100 mm
傾き調整	-5° ～ +20°
Kensingtonロック	対応
プラグ＆プレイ	DDC 2B対応
付属品	スタンド、電源コード、D-Subケーブル、取扱説明書（CD）

よくある質問 - E2442TC LG

モニターの電源が入らないのですが、どうすればよいですか？

電源コードがコンセントに正しく接続されているか確認してください。また、モニター下部の電源ボタンを押して電源がオンになっているか確認してください。それでも点灯しない場合は、ACアダプターの接続を確認し、別のコンセントをお試しください。

画面に「OUT OF RANGE」と表示されます。

これは、パソコンからの信号がモニターの対応周波数範囲を超えている場合に表示されます。取扱説明書の「仕様」セクションを参照し、パソコンの解像度とリフレッシュレートを推奨値（1920×1080 @ 60 Hz）に設定してください。

「NO SIGNAL」と表示されて何も映りません。

信号ケーブル（D-SubまたはDVI）が正しく接続されているか確認してください。また、パソコンが起動しているか、入力信号が正しく選択されているか（INPUTボタンで切り替え）確認してください。5分以上無信号の場合は節電モードに入ります。

画面の位置や大きさが合いません。

モニター下部のAUTOボタンを押すと、自動的に最適な表示設定に調整されます。アナログ接続の場合に有効です。それでも改善しない場合は、OSDメニューの「表示」項目で水平・垂直位置を手動調整してください。

画面がちらついたり、ぼやけて見えます。

信号ケーブルの接続を確認し、ネジをしっかり締めてください。また、パソコンの解像度とリフレッシュレートが推奨設定になっているか確認してください。OSDメニューの「画質」でシャープネスを調整することもできます。

OSDメニューが操作できません。「OSD LOCKED」と表示されます。

OSDがロックされています。モニター下部のMENUボタンを数秒間押し続けるとロックが解除され、「OSD UNLOCKED」と表示されます。誤操作防止機能です。

画質モードはどのように切り替えますか？

モニター下部のMODEボタンを押すと、ピクチャーモードメニューが表示されます。ユーザー設定、テキスト、フォト、シネマ、ゲームから選択できます。用途に合わせて最適なモードを選んでください。

消費電力を節約するにはどうすればよいですか？

モニター下部のSUPER ENERGY SAVINGボタンを押して、スーパーエナジーセービング機能を有効にしてください。節電量やCO2削減量が表示されます。また、使用しないときは電源を切るか、スリープモードにすると効果的です。

モニターを壁に取り付けたいのですが、どうすればよいですか？

VESA規格（100×100 mm）の壁掛けブラケット（別売）が必要です。背面の4つのネジ穴にM4ネジで固定してください。必ず電源ケーブルと信号ケーブルを外してから取り付けてください。壁掛けの際は十分な強度のある壁を選び、付属の取扱説明書に従ってください。

モニターのお手入れ方法を教えてください。

柔らかい乾いた布で軽く拭いてください。汚れがひどい場合は、中性洗剤を少量含ませた布をよく絞って拭き、その後乾いた布で拭いてください。アルコールやシンナーなどの溶剤は絶対に使用しないでください。画面を直接指で押さないように注意してください。

使用説明書 E2442TC LG

このたびは LG 製品をお買い求め頂きまして、誠にありがとうございます。機器を使用する前に本取扱説明書を十分にお読みください。また、以後も参照できるよう保管してください。

LED 液晶モニター モデル

E1942TC

E2042TC

E2242TC

E2442TC

目次

3 組み立てと準備

3 同梱品
4 各部の名称
5 モニター セットの組み立て
5 - スタンドの取り付け
5 - スタンドの取り外し
6 - テーブルへの設置
6 - ケーブルホルダーの使用
8 - 壁への取り付け

9 モニターの接続

9 PCへの接続
9 - D-sub接続
9 - DVI-D接続

11 設定の方法

12 設定のカスタマイズ
12 - メニュー設定
13 - 画質
14 - カラー
15 - 表示
16 - その他
17 SUPER ENERGY SAVING設定
18 ピクチャーモード設定

19 トラブルシューティング

21 仕様

21 E1942TC
22 E2042TC
23 E2242TC
24 E2442TC
25 プリセット モード(解像度)
26 電源ランプ

27 正しい姿勢

27 モニターを使用する際の正しい姿勢

組み立てと準備

同梱品

箱の中身を確認してください。付属品が不足している場合は、製品を購入した販売店にお問い合わせください。実際の製品および付属品の外見は、この図とは異なる場合があります。

(国によって)(国によって)

スタンド本体

スタンドベース

注意

製品を安全に長くお使いいただくため、正規の付属品以外のアクセサリは使用しないでください。非正規の付属品の使用による破損や怪我は、保証の対象にはなりません。

メモ

製品の付属品はモデルによって、異なります。

製品仕様または取扱説明書の内容は、製品の機能をアップグレードするため事前の通告なしに変更されることがあります。

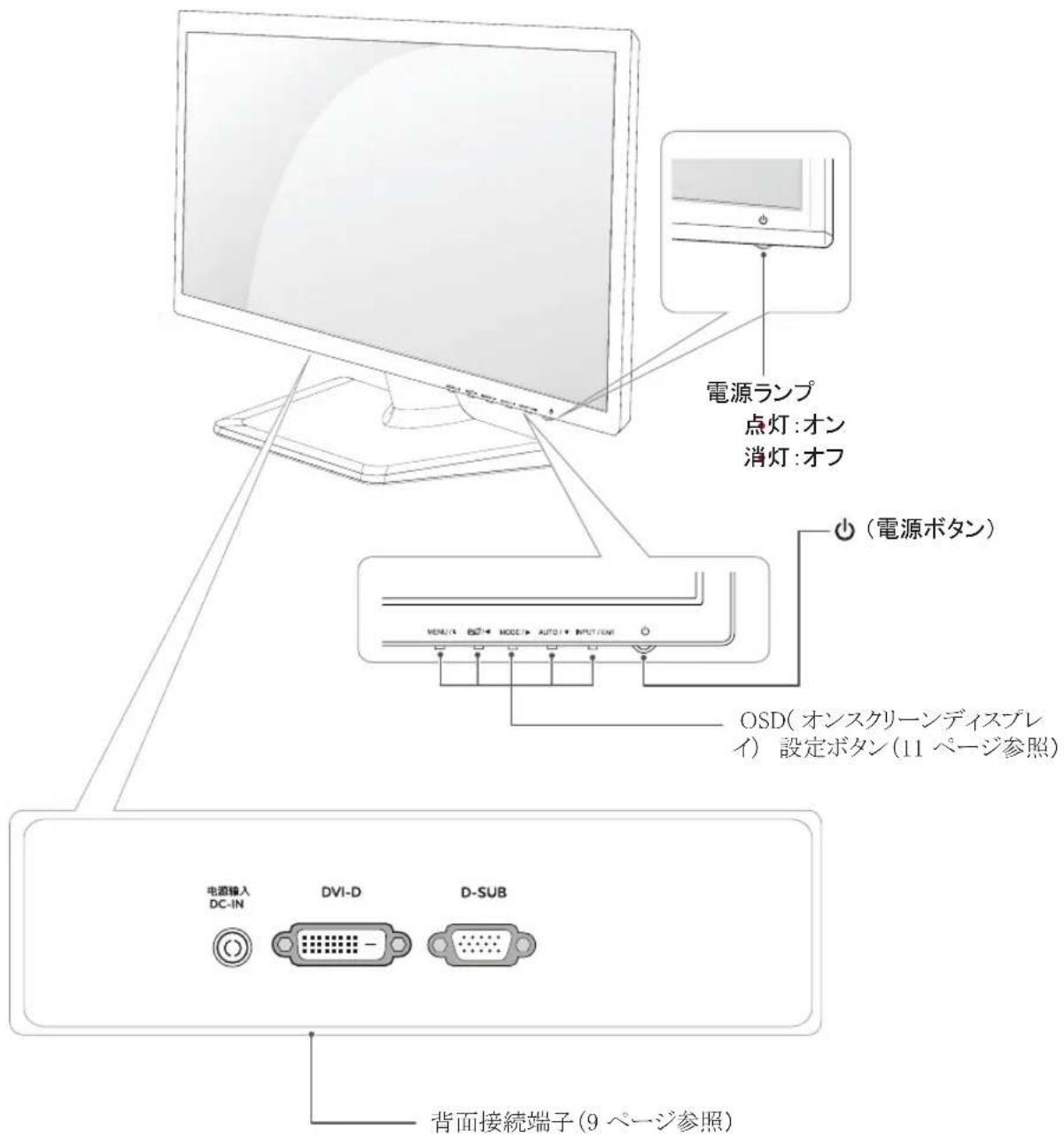

各部の名称

電源ランプ 点灯:オン 消灯:オフ (電源ボタン) OSD(オンスクリーンディスプレイ) 設定ボタン(11 ページ参照) 背面接続端子(9 ページ参照)

モニター セットの組み立て

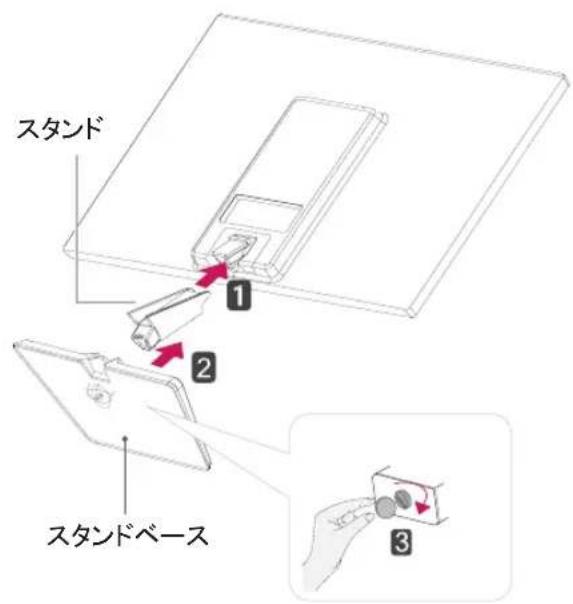

スタンドの取り付け

1 モニターの画面側を下にして、クッション性のある平面に置きます。

注意

画面に傷が付かないように、モニターを置く前にフォーム マットや柔らかい保護布を敷いてください。

2 1 モニター本体にスタンドを取り付けます。

2 スタンドベースを取り付けます。
3 コインなどを使用して、右回しにネジを締めつけます。

スタンド 1 2 スタンドベース 3

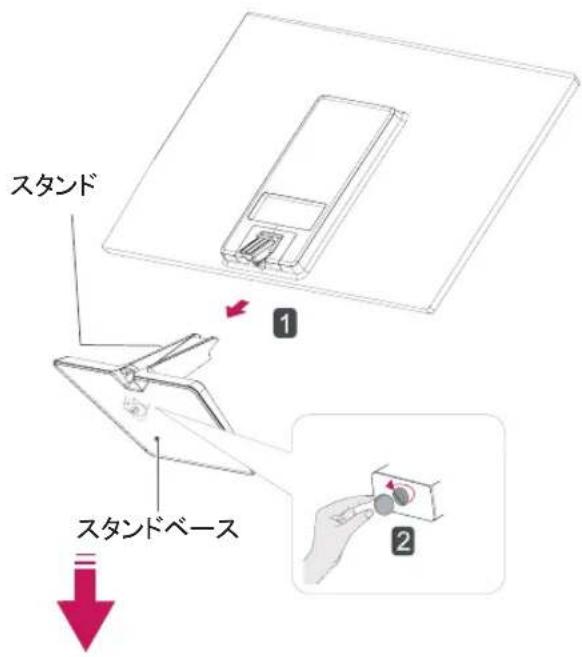

スタンドの取り外し

1 モニターの画面側を下にして、クッション性のある平面に置きます。

2 ① スタンドとスタンドベースをモニター本体ら引き出します。

2 コインなどを使用して、左回しに回します。
3 スタンドベースを引き出します。

スタンド スタンドベース 1 2

スタンド スタンドベース 3

注意

製品を上下逆さにしてスタンドのみをつかんで持ち運ばないでください。製品が落下して、壊れたり足に怪我を負ったりする恐れがあります。

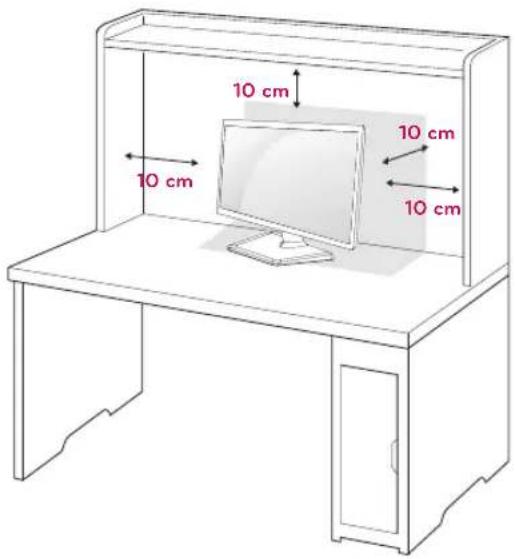

テーブルへの設置

1 モニターセットを持ち上げ、直立させた状態でテーブルに置きます。

適切な通気性を確保するため、背後および周囲から少なくとも10 cmの隙間を空けてください。

10 cm 10 cm 10 cm 10 cm

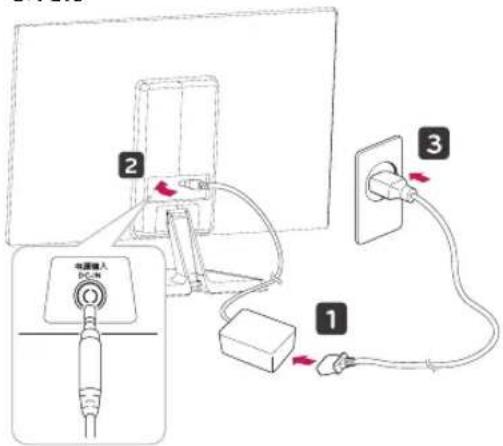

2 AC-DC アダプタと電源コードをコンセントに接続します。

光通输入 DC-DC 1 2

または

电源输入 DC按钮 1 2 3

3 底部のスイッチ パネルの (電源) ボタンを押して、電源を入れます。

注意

感電する恐れがありますので必ずモニターを別の場所に移動する前に電源コードを抜いてください。

警告

電源は、AC100V(50/60 Hz)のコンセントを使用して下さい。指定以外の電源を使用すると火災の原因になる事があります。

アース線は安全の為必ずアース端子に接続して下さい。感電を防止します。

ケーブルホルダーを使用します

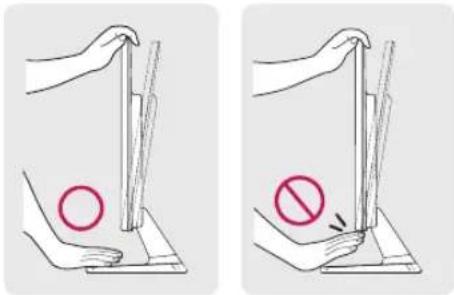

角度を調整するときに、図のようにモニターフレームの下側をつかまないでください。指をはさむ恐れがあります。

モニターの傾きを調整するときに、画面に触れたり押したりしないでください。

下記の図のようにモニターを持たないでください。スタンドからモニター本体が外れ落下する恐れがあります。

画面が見やすいように上下に -5^ +20^ の範囲で傾きを調整します。

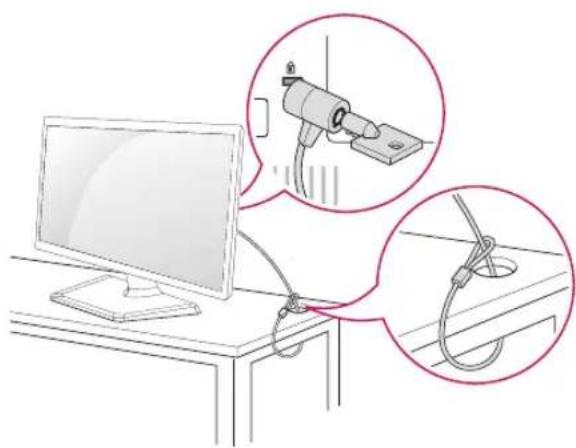

Kensington セキュリティシステムの使用

Kensington セキュリティロックスロット、モニターの背面にあります。取り付けと使い方にの詳細については、Kensington セキュリティシステム付属の取扱説明書を参照するか、http://www.kensington.com にアクセスしてください。

Kensington セキュリティシステム ケーブルを接続し、モニターをテーブルに固定します。

Kensington セキュリティシステムは家電量販店などで購入できます。

壁への取り付け

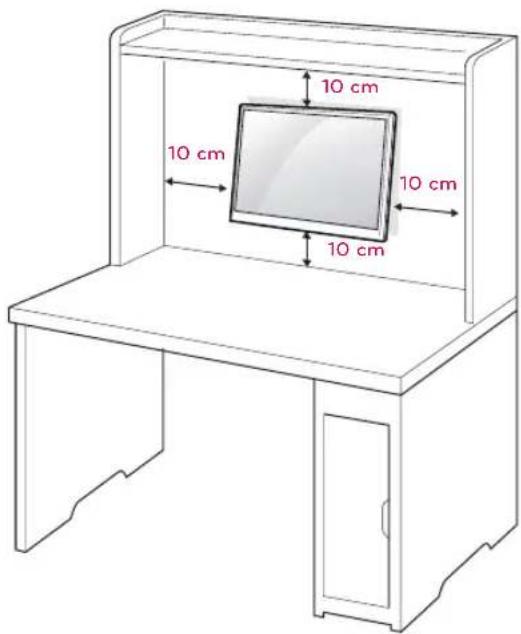

適切な通気性を確保するため、左右の側面および背面の壁から少なくとも10 cmの空間を空けてください。詳細な設置マニュアルは販売店からお取り寄せください。オプションの『Tilt Wall Mounting Bracket Installation and Setup Guide(チルト壁掛けブラケット設置ガイド)』を参照してください。

10 cm 10 cm 10 cm 10 cm

モニターを壁に取り付ける場合、モニターの背面で壁掛けアームを取り付けます。(選択可)

壁掛けブラケット(別売り)を使用してモニターを設置する場合は、落とさないよう注意して取り付けてください。

1 壁掛けアームを取り付ける際、VESA 規格のネジとマウントインタフェースを使用してください。
2 VESA 規格に対応します。
3 下記の VESA 規格に対応します。

784.8 mm(30.9 インチ)以下

*壁掛けパッドの板厚:2.6 mm
* ネジ: Φ 4.0 mm x ピッチ 0.7 mm x 長さ 10 mm 787.4 mm (31 インチ) 以上
* VESA 規格の壁掛けパッドとネジを使用してください。

モデル	E1942TCE2042TCE2242TC	E2442TC
VESA(A x B)	75 x 75 100 x 100
標準ネジ	M4
ネジの本数	4

注意

移動や設置は先に電源コードと信号ケーブルを外してから行ってください。外さずに移動したり設置したりしようとすると落下してケガをしたり感電する恐れがあります。

モニターは天井や傾斜面には取り付けないでください。落下して重大な怪我をする恐れがあります。
壁掛けブラケットは正規品を使用しネジも付属品を使用するか、VESA 規格に適合するネジを使用してください。
ネジは標準の長さを超過する場合、モニターの内部が損傷する恐れがあります。
正規品以外のブラケットを使用したり又ネジの締め過ぎ等による損傷は保証外となりますので注意してください。
非標準のネジを使用し、製品が損傷及び落下した場合、LGは一切の責任を負いません。

メモ

VESA 規格の仕様に適合するネジを使用してください。

壁掛け用ブラケットキットには、設置説明書と必要な部品が含まれています。

壁掛けブラケットは別売品です。追加の付属品に関しましては、家電量販店などでご購入できます。

ネジの長さは取り付ける壁の状態や素材によって異なります。適切な種類と長さのネジを使用してください。

詳細については、壁掛けブラケットに付属のマニュアルを参照してください。

モニターの接続

PC への接続

このモニターはプラグ アンド プレイ * をサポートしています。

* プラグ アンド プレイ: ユーザーが PC にデバイスを接続して電源を入れると、デバイス設定やその他のユーザーの操作なしに、デバイスが PC によって自動的に認識される機能。

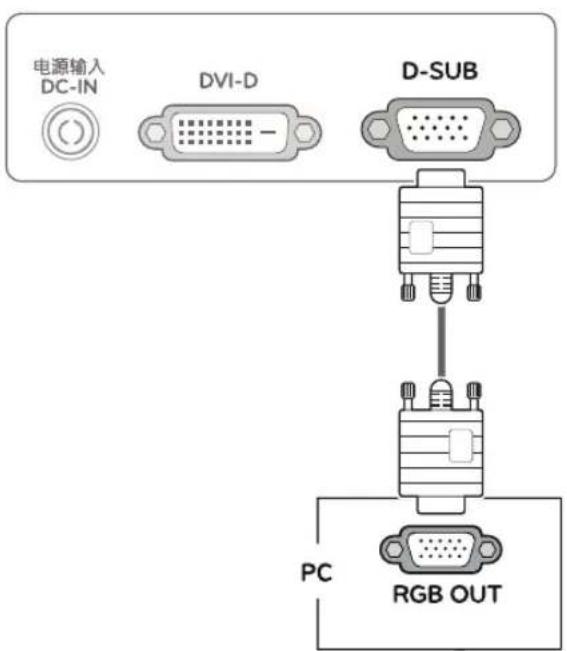

D-sub 接続

PC からモニターにアナログ映像が伝送されます。次の図に従って PC とモニターを付属の D-sub 15 ピン信号ケーブルで接続します。

电源输入 DC-IN DVI-D D-SUB PC RGB OUT

メモ

Macintosh 用の D-sub 信号人力ケーブルを使用する場合

Apple Macintosh を使用している場合、付属ケーブルの 15 ピン高密度(3 列)D-sub VGA コネクタを 15 ピン 2 列コネクタに変換するプラグ アダプターが必要になります。

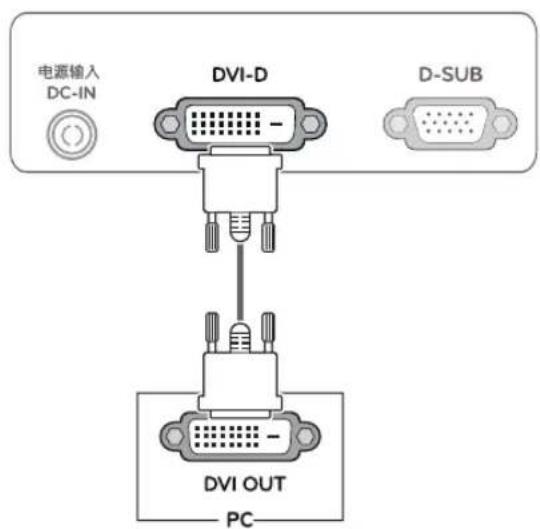

DVI-D 接続

PC からモニターにデジタル映像信号を伝送します。 次の図に従って、PC とモニターを DVI ケーブルで 接続します。

电源输入 DC-IN DVI-D D-SUB DVI OUT PC

注意

信号入力ケーブルを接続しネジを時計回りに回して締め付けます。

映像の焼き付きを防ぐため、 画面に同じ画像を長時間表示しないでください。なるべくスクリーンセーバーを使用してください。

禁止

画面を指で長い時間押し続けないでください。 一時的に画面が乱れることがあります。

メモ

1・台のモニターで 2 台の PC を使用する場合は、各 PC に対応する信号ケーブル (D-SUB/DVI-D) をモニターに接続してください。

モニターセットが冷えている状態で電源を入れると画面がちらつくことがあります。これは正常な動作です。

画面に赤、緑、または青の点が表示されることがあります。これは正常な動作です。

Self Image Setting(自動映像設定)機能

底部パネルの電源ボタンを押して、電源を入れます。モニターの電源が入ると、「Self Image Setting(自動映像設定)」機能が自動的に実行されます（アナログ モードでのみサポート）。

MODE /► AUTO /▼ INPUT / EXIT

メモ

「Self Image Setting(自動映像設定)」機能この機能によって最適な表示設定が行われます。ユーザーがモニターを初めて接続すると、この機能により、入力信号に合わせて設定が自動的に最適化されます(アナログ モードでのみサポート)。

AUTO(自動)機能

デバイス使用中あるいは画面解像度の変更後に、画面のぼやけ、ちらつき、傾きなどの問題が発生した場合、AUTO(自動)機能ボタンを押すと解像度が最適化されます(アナログ モードでのみサポート)。

設定の方法

1 モニターの下部にあるボタンを選択し押してください。
2 メニュー項目の値を変更します。

前のメニューに戻る、または別のメニュー項目を設定するには、上矢印(↑ボタンを使用します。

3 [EXIT(終了)] を選択すると OSD メニューを終了します。

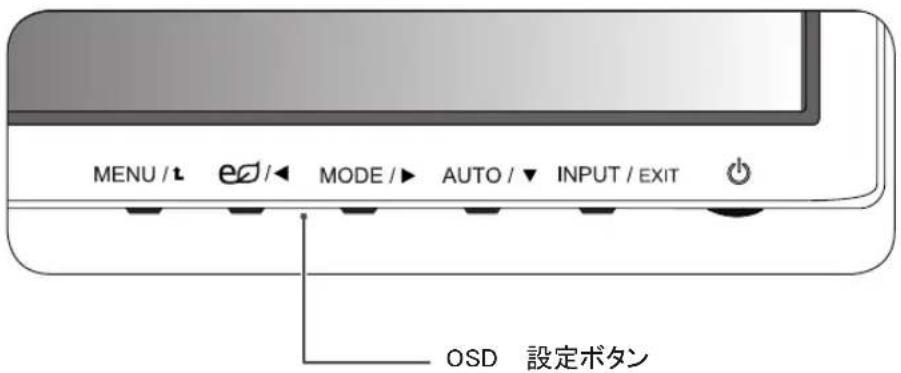

MENU /t e0/← MODE /► AUTO /▼ INPUT / EXIT OSD 設定ボタン

ボタン説明
MENU / (メニュー)	メイン メニュー(12 ページ参照)にアクセスします。
	OSD LOCKED/ UNLOCKED(OSD ロックロック解除)	この機能を使用すると、現在のコントロール設定をロックし、誤って変更されないようにすることができます。MENU(メニュー)ボタンを数秒間押し続けます。「OSD LOCKED(OSD ロック)」というメッセージが表示されます。MENU(メニュー)ボタンを数秒間押し続けることで、いつでも OSD コントロールのロックを解除できます。「OSD UNLOCKED(OSD ロック解除)」というメッセージが表示されます。
e0/▲(SUPER ENERGY SAVING)	このボタンを使用して、[SUPER ENERGY SAVING(スーパー エナジーセービング)] メニューを人力します(17 ページ参照)。
MODE / ▶	ユーザー設定, デキスト, フォト, シネマ, ゲーム メニューの設定をします。(18 ページ参照)
AUTO / ▼(自動)	表示設定を調整するときは [AUTO(自動)] ボタンを押します (アナログ モードでのみサポート)。
	最適な表示モード E1942TC: 1366 x 768E2042TC: 1600 x 900E2242TC / E2442TC: 1920 x 1080
INPUT / EXIT(入力 / 終了)	入力信号を選択できます。複数の入力信号が接続されている場合、使用する入力信号(D-SUB/DVI)を選択できます。接続されている信号が 1 つしかない場合は、自動的に検出されます。初期設定は D-sub で
	EXIT(終了)
	OSD メニューの表示終了します。
ふ(電源ボタン)	電源のオン / オフを切り替えます。
	電源ランプ	ディスプレイは正しく動作している場合(オンモード)、電源インジケーターが赤色のままです。ディスプレイはスリープモードにある場合、電源インジケーターが赤色に点滅します。

設定のカスタマイズ

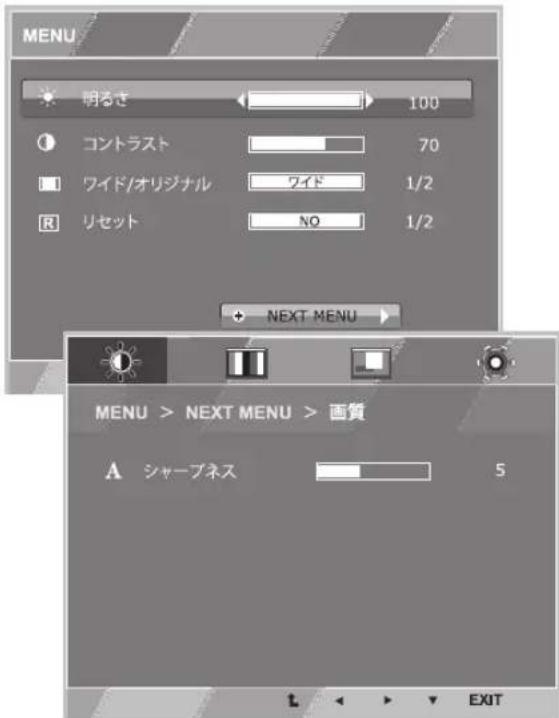

メニュー設定

1 モニターの下部にある OSD ボタンを押して、MENU を表示します。
2 オプションを設定する場合は ◀ または ▶ または ▼ ボタンを押してください。
3 [NEXT MENU] ボタンを選択すると更に多くのオプション設定ができます。
4 [EXIT(終了)] を選択すると OSD メニューを終了します。前のメニューに戻る、または別のメニュー項目を設定するには、上矢印（↑ボタンを使用します。

MENU 明るさ 100 コントラスト 70 ワイド/オリジナル ワイド 1/2 リセット NO 1/2 NEXT MENU MENU > NEXT MENU > 画質 A シャープネス 5 EXIT

各オプションは次のとおりです。

MENU アナログ デジタル 説明
明るさ	●	●	画面の明るさとコントラストを調節します。
コントラスト ● ●
ワイド / オリジナル* “480i/480p 時のみ有効 ”	●	●	ワイド
			入力映像信号に従って、フルスクリーン モードに切り替えます。
			オリジナル
			入力映像信号を元の縦横比に変更します。* この機能は入力解像度がアスペクト比 16:9 より低い場合のみ有効です。
リセット	●	●	すべての工場出荷時の初期設定に戻します。◀,▶ ボタンを押して決定します。

MENU > NEXT MENU アナログ デジタル 説明
画質	シャープネス ● ●			映像のシャープさを調節します。
カラー	ガンマ	●	●	映像のカラーをカスタマイズします。
	色温度
表示 水平		●		画面の位置を調節します。
	垂直
	周波数	●		映像のにじみやぼやけを改善します。
	フェーズ
その他 言語		●	●	使用言語などの操作環境を設定します。

アナログ: D-SUB (アナログ信号) 入力

デジタル:DVI-D(デジタル信号)入力

画質

1 モニターの下部にある OSD ボタンを押して、MENU を表示します。
2 [NEXT MENU] ボタンを選択すると更に多くのオプション設定ができます。
3 ▼ ボタンを押して、画質に移動します。
4 オプションを設定する場合は ◀ または ▶ または ▼ ボタンを押してください。
5 [EXIT(終了)] を選択すると OSD メニューを終了します。前のメニューに戻る、または別のメニュー項目を設定するには、上矢印(↑ボタンを使用します。

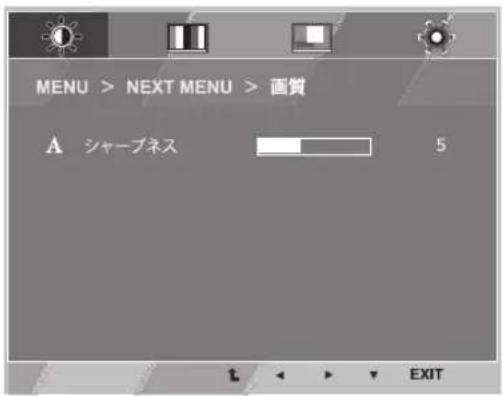

MENU > NEXT MENU > 画質 A シャープネス 5 EXIT

各オプションは次のとおりです。

MENU > NEXT MENU > 画質	説明
シャープネス	映像のシャープさを調節します。

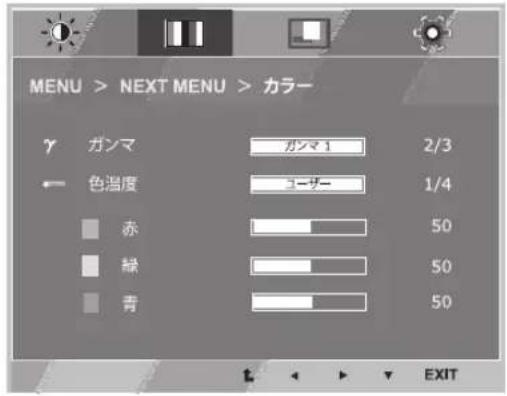

カラー

1 モニターの下部にある OSD ボタンを押して、MENU を表示します。
2 [NEXT MENU] ボタンを選択すると更に多くのオプション設定ができます。
3 ▶ ボタンを押して、カラーを選択します。
4 ▼ ボタンを押して、カラーに移動します。
5 オプションを設定する場合は ◀ または ▶ または ▼ ボタンを押してください。
6 [EXIT(終了)] を選択すると OSD メニューを終了します。 前のメニューに戻る、または別のメニュー項目を設定するには、上矢印(↑ボタンを使用します。

各オプションは次のとおりです。

MENU > NEXT MENU > カラー γ ガンマ ガンマ 1 2/3 ← 色温度 ユーザー 1/4 赤 50 緑 50 青 50 EXIT

MENU > NEXT MENU > カラー	説明
ガンマ	ガンマ値を設定する:ガンマ 0,ガンマ 1,ガンマ 2。高いガンマ値で表示された画像が白っぽくなります。低いガンマ値で表示された画像が黒っぽくなります。
色温度 ユーザー
	赤:赤のレベルを手動で設定します。緑:緑のレベルを手動で設定します。青:青のレベルを手動で設定します。
	画面の色を選択します。WARM(暖色):画面の色温度を暖色系(より赤い)に設定します。MEDIUM(中間):画面の色温度を中間に設定します。COOL(寒色):画面の色温度を寒色系(より青い)に設定します。

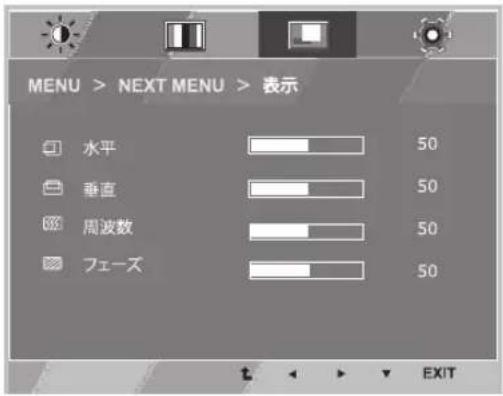

表示（\* "D-sub 接続時のみ有効"）

1 モニターの下部にある OSD ボタンを押して、MENU を表示します。
2 [NEXT MENU] ボタンを選択すると更に多くのオプション設定ができます。
3 ▶ ボタンを押して、表示を選択します。
4 ▼ ボタンを押して、表示に移動します。
5 オプションを設定する場合は ◀ または ▶ または ▼ ボタンを押してください。
6 [EXIT(終了)] を選択すると OSD メニューを終了します。前のメニューに戻る、または別のメニュー項目を設定するには、上矢印（ボタンを使用します。

MENU > NEXT MENU > 表示 水平 50 垂直 50 周波数 50 フェース 50 EXIT

各オプションは次のとおりです。

MENU > NEXT MENU > 表示	説明
水平	画像を左右へ移動します。
垂直	画像を上下へ移動します。
周波数	画面の背景に見える縦棒または縞模様を最小化します。画像の水平方向のサイズも変更されます。
フェーズ	画面のフォーカスを調節できます。この項目は任意の水平方向のノイズを除去し、文字の画像をクリアまたはシャープにすることができます。

その他

1 モニターの下部にある OSD ボタンを押して、MENU を表示します。
2 [NEXT MENU] ボタンを選択すると更に多くのオプション設定ができます。
3 ▶ ボタンを押して、その他を選択します。
4 ▼ ボタンを押して、その他に移動します。
5 オプションを設定する場合は ◀ または ▶ または ▼ ボタンを押してください。
6 [EXIT(終了)] を選択すると OSD メニューを終了します。前のメニューに戻る、または別のメニュー項目を設定するには、上矢印（ボタンを使用します。

各オプションは次のとおりです。

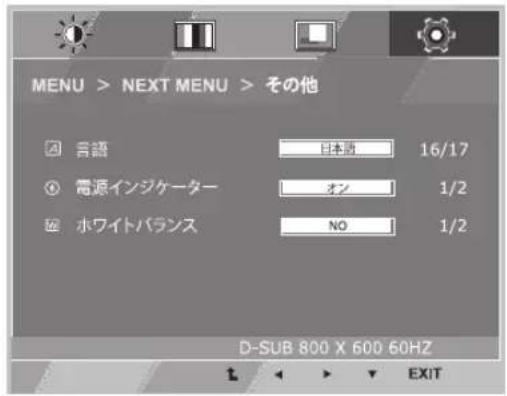

MENU > NEXT MENU > その他 ■ 言語 日本語 16/17 ○ 電源インジケーター オン 1/2 ※ ホワイトバランス NO 1/2 D-SUB 800 X 600 60HZ t ← → ▼ EXIT

MENU > NEXT MENU > その他	説明
言語	画面に表示される言語を選択します。
電源インジケーター	モニターの底部にある電源インジケーターをオンまたはオフに設定します。
ホワイトバランス	ビデオカードの出力が要求の仕様と異なる場合は、ビデオ信号の歪みのため色のレベルは劣化します。この機能を利用することで、ビデオカードのスタンダード出力レベルに合うように調整し、最適な画像を提供できます。画面の色が白黒になる場合にこの機能を確認してください。

SUPER ENERGY SAVING 設定

1 モニタのセットの下部にある (SUPER ENERGY SAVING) ボタンを押して、SUPER ENERGY SAVING を表示します。
2 オプションを設定する場合は ◀ または ▶ または ▼ ボタンを押してください。
3 [EXIT(終了)] を選択すると OSD メニューを終了します。

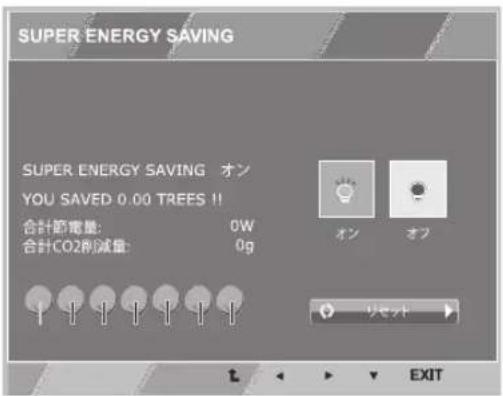

SUPER ENERGY SAVING SUPER ENERGY SAVING オン YOU SAVED 0.00 TREES!! 合計節電量: 0W 合計CO2削減量: 0g イン オフ リセット EXIT

各オプションは次のとおりです。

SUPER ENERGY SAVING 説明
オン	SUPER ENERGY SAVING(スーパー エナジーセービング)を有効にして、電力を節約します。
オフ	SUPER ENERGY SAVING(スーパー エナジーセービング)を無効にします。
リセット	合計節電量および合計 CO2 削減量の値をリセットします。

メモ

合計節電量: モニターの使用中に節約できた電力です。

合計 CO2 削減量: 合計節電量を CO2 に換算した値です。

SAVING DATA(節電データ)(W/h)

	470 mm(18.5 インチ)	508 mm(20 インチ)	546 mm(21.5 インチ)	600 mm(23.6 インチ)
SUPER SAVING(スーパー セービング)	3 W/h 4 W	/h 5 W/h 6 W	/h

節電量はパネルの種類によって異なります。したがって、これらの値はパネルメーカーごとに異なります。

LG では、これらの値を「broadcast video signal(放送映像信号)」を使用して計算しています。

(放送テレビを含む: IEC 62087)

[SUPER SAVING(スーパー セービング)]は、[SUPER ENERGY SAVING(スーパー エナジー セービング)]

機能により節約できた電力を確認することが出来ます。

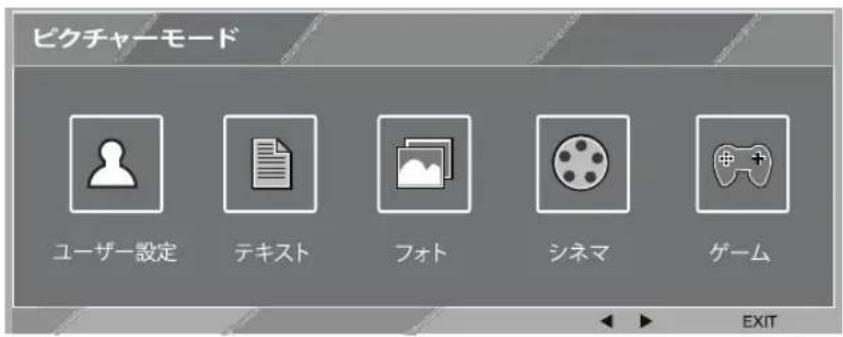

ピクチャーモード設定

1 モニタのセットの下部にある モード ボタンを押して、ピクチャーモード を表示します。
2 オプションを設定する場合は ◀ または ▶ または ▼ ボタンを押してください。
3 [EXIT(終了)] を選択すると OSD メニューを終了します。

ビクチャーモード ユーザー設定 テキスト フォト シネマ ゲーム EXIT

各オプションは次のとおりです。

ピクチャーモード 説明
ユーザー設定	各メニューを設定することができます。メインメニューのカラーモードを調整できます。
テキスト	文字表示に最適なモードです。
フォト	静止画像の表示に最適なモードです。
シネマ	動画の表示に最適なモードです。
ゲーム	ゲームをプレイするのに最適なモードです。

トラブルシューティング

お問い合わせの前に、次の点を確認してください。

映像が表示されない
ディスプレイの電源コードは接続されていますか?	電源コードがコンセントに正しく接続されているかどうかを確認してください。
電源ランプが点灯していますか?	電源ボタンを押してください。
電源はオンか電源インジケーターは赤ですか?	明るさとコントラストを調整してください。
電源ランプが点滅していますか?	ディスプレイが節電モードに入っている場合、マウスを動かすか、キーボードのキーを押して、画面が表示されないか試してください。PC の電源が入っているか確認してください。
画面に「OUT OF RANGE(範囲超過)」メッセージが表示されていますか?	このメッセージは、PC(ビデオ カード)からの信号が、ディスプレイの水平または垂直周波数範囲を超えている場合に表示されます。この取扱説明書の「仕様」セクションを参照して、ディスプレイの設定をやり直してください。
画面に「NO SIGNAL」メッセージが表示されていますか?	モニタは「NO SIGNAL」状態になって5分間後、モニタは DPM モードへ入ります。

画面に「OSD LOCKED(OSD ロック)」メッセージが表示されますか?
MENU(メニュー)ボタンを押したときに「OSD LOCKED(OSD ロック)」と表示されますか?	現在のコントロール設定をロックし、誤って変更されないようにすることができます。MENU(メニュー)ボタンを数秒間押し続けることで、OSD コントロールのロックを解除できます。「OSD UNLOCKED(OSD ロック解除)」メッセージが表示されます。

表示映像が正しくない
表示位置が正しくない。	AUTO(自動)ボタンを押すと、表示映像が自動的に最適な設定に調整されます。
画面背景に縦の棒またはストライプの線が表示される。	AUTO(自動)ボタンを押すと、表示映像が自動的に最適な設定に調整されます。
映像に横向きのノイズが入る。または文字がはっきりと表示されない。	AUTO(自動)ボタンを押すと、表示映像が自動的に最適な設定に調整されます。[コントロール パネル]▶[画面]▶[設定]を確認し、ディスプレイを推奨解像度に設定するか、表示映像を最適な設定に調整します。色の設定を24 ビット(True Color)より高く設定します。

注意

[ロントロール パネル]▶[画面]▶[設定]を確認し、周波数または解像度が変更されていないかどうかを確認します。変更されている場合は、ビデオカードを推奨解像度に再設定してください。

推奨解像度(最適な解像度)が選択されていない場合、文字の表示がぼやけ、画面がかすれたり、端が切れたり、偏ったりすることがあります。推奨解像度を選択してください。

設定方法はコンピュータや OS(オペレーティングシステム)によって異なります。また、ビデオ カードの性能がこの推奨解像度に対応していないことがあります。そのような場合は、コンピュータまたはビデオ カードのメーカーにお問い合わせください。

表示映像が正しくない
画面が正常に表示されない。	信号ケーブルが正しく設定されているかどうかを確認し、必要に応じてドライバーで締め付けます。ビデオ カードがスロットに正しく挿入されていることを確認してください。[コントロール パネル]▶[設定]で色設定を24ビット(True Color)より高く設定します。
画面が点滅しする。	画面がインターレース モードに設定されているかどうかを確認し、設定されている場合は、推奨解像度に変更します。

「モニターが認識されません。プラグ アンド プレイ（VESA DDC）のモニターが見つかりました。」メッセージが表示されますか？

ディスプレイドライバがインストールされていますか?

ディスプレイ付属のディスプレイドライバ CD に含まれているディスプレイドライバがインストールされていることを確認してください。ドライバは、弊社 Web サイト(http://www.lg.com)からダウンロードすることもできます。ビデオ カードでプラグ アンド プレイ機能がサポートされていることを確認してください。

仕様

E1942TC

ディスプレイ 画面タイプ		47.0 cm(18.5 インチ)フラット パネル アクティブ マトリクス -TFT LCD アンチグレア コーティング表示領域の対角線サイズ:47.0 cm
	ピクセル ピッチ	0.3 mm x 0.3 mm(ピクセル ピッチ)
同期入力 水平周波数		30 kHz - 61 kHz(自動)
	垂直周波数	56 Hz - 75 Hz(D-SUB、DVI-D)
	入力形式	セパレート同期 デジタル
映像入力 信号入力		15 ピン D-SUB コネクタ /DVI-D コネクタ(デジタル)
	入力形式	RGB アナログ(0.7 Vp-p/75 Ω)、デジタル
解像度 最大		D-SUB(アナログ):1366 x 768 @ 60 HzDVI(デジタル):1366 x 768 @ 60 Hz
	推奨	VESA 1366 x 768 @ 60 Hz
プラグ アンド プレイ	DDC 2B(アナログ、デジタル)
消費電力	オン モード:15 W(標準)スリープ モード ≤ 0.3 Wオフ モード ≤ 0.3 W
電源入力	19 V = ±2 A
AC/DC アダプタ	タイプ ADS-40SG-19-3 19025G(SHENZHEN HONOR ELECTRONIC 製)または タイプ LCAP21(LIEN CHANG ELECTRONIC ENTERPRISE 製)
	出力:19 V = ±3 A
寸法(幅 x 高さ x 奥行)	スタンド装着時	44.1 cm x 34.9 cm x 16.8 cm
	スタンドなし	44.1 cm x 27.5 cm x 5.5 cm
重量	2.1 kg
傾き範囲	-5° - 20°
環境条件	動作温度動作湿度	10 °C - 35 °C10 % - 80 %
	保管温度保管湿度	-20 °C - 60 °C5 % - 90 %(結露なし)
スタンドベース	取り外し可

上記の製品仕様は、製品の機能をアップグレードするため事前の通告なしに変更されることがあります。

仕様

E2042TC

ディスプレイ 画面タイプ		50.8 cm(20 インチ)フラット パネル アクティブ マトリクス-TFT LCD アンチグレア コーティング表示領域の対角線サイズ:50.8 cm
	ピクセル ピッチ	0.276 mm x 0.276 mm(ピクセル ピッチ)
同期入力 水平周波数		30 kHz - 83 kHz(自動)
	垂直周波数	56 Hz - 75 Hz(D-SUB、DVI-D)
	入力形式	セパレート同期 デジタル
映像入力 信号入力		15 ピン D-SUB コネクタ /DVI-D コネクタ(デジタル)
	入力形式	RGB アナログ(0.7 Vp-p/75 Ω)、デジタル
解像度 最大		D-SUB(アナログ):1600 x 900 @ 60 HzDVI(デジタル):1600 x 900 @ 60 Hz
	推奨	VESA 1600 x 900 @ 60 Hz
プラグ アンド プレイ	DDC 2B(アナログ、デジタル)
消費電力	オン モード:20 W(標準)スリープ モード ≤ 0.3 Wオフ モード ≤ 0.3 W
電源入力	19 V =±2 A
AC/DC アダプタ	タイプ ADS-40SG-19-3 19025G (SHENZHEN HONOR ELECTRONIC 製)または タイプ LCAP21 (LIEN CHANG ELECTRONIC ENTERPRISE 製)
	出力:19 V=±3 A
寸法(幅 x 高さ x 奥行)	スタンド装着時	47.4 cm x 36.6 cm x 16.8 cm
	スタンドなし	47.4 cm x 29.2 cm x 5.5 cm
重量	2.3 kg
傾き範囲	-5° - 20°
環境条件	動作温度動作湿度	10 °C - 35 °C10% - 80%
	保管温度保管湿度	-20 °C - 60 °C5% - 90%(結露なし)
スタンドベース	取り外し可

上記の製品仕様は、製品の機能をアップグレードするため事前の通告なしに変更されることがあります。

仕様

E2242TC

ディスプレイ 画面タイプ		54.6 cm(21.5 インチ)フラット パネル アクティブ マトリクス -TFT LCD アンチグレア コーティング表示領域の対角線サイズ:54.6 cm
	ピクセル ピッチ	0.247 mm x 0.247 mm(ピクセル ピッチ)
同期入力 水平周波数		30 kHz - 83 kHz(自動)
	垂直周波数	56 Hz - 75 Hz(D-SUB、DVI-D)
	入力形式	セパレート同期 デジタル
映像入力 信号入力		15 ピン D-SUB コネクタ /DVI-D コネクタ(デジタル)
	入力形式	RGB アナログ(0.7 Vp-p/75 Ω)、デジタル
解像度 最大		D-SUB(アナログ):1920 x 1080 @ 60 HzDVI(デジタル):1920 x 1080 @ 60 Hz
	推奨	VESA 1920 x 1080 @ 60 Hz
プラグ アンド プレイ	DDC 2B(アナログ、デジタル)
消費電力	オン モード:23 W(標準)スリープ モード ≤ 0.3 Wオフ モード ≤ 0.3 W
電源入力	19 V = ±2 A
AC/DC アダプタ	タイプ ADS-40SG-19-3 19025G(SHENZHEN HONOR ELECTRONIC 製)または タイプ LCAP21(LIEN CHANG ELECTRONIC ENTERPRISE 製)
	出力:19 V = ±3 A
寸法(幅 x 高さ x 奥行)	スタンド装着時	50.9 cm x 38.7 cm x 18.1 cm
	スタンドなし	50.9 cm x 31.3 cm x 5.5 cm
重量	2.4 kg
傾き範囲	-5° - 20°
環境条件	動作温度動作湿度	10 °C - 35 °C10 % - 80 %
	保管温度保管湿度	-20 °C - 60 °C5 % - 90 %(結露なし)
スタンドベース	取り外し可

上記の製品仕様は、製品の機能をアップグレードするため事前の通告なしに変更されることがあります。

仕様

E2442TC

ディスプレイ 画面タイプ		60.0 cm(23.6 インチ)フラット バネル アクティブ マトリクス -TFT LCD アンチグレア コーティング表示領域の対角線サイズ:60.0 cm
	ピクセル ピッチ	0.272 mm x 0.272 mm(ピクセル ピッチ)
同期入力 水平周波数		30 kHz - 83 kHz(自動)
	垂直周波数	56 Hz - 75 Hz(D-SUB、DVI-D)
	入力形式	セパレート同期 デジタル
映像入力 信号入力		15 ピン D-SUB コネクタ /DVI-D コネクタ(デジタル)
	入力形式	RGB アナログ(0.7 Vp-p/75 Ω)、デジタル
解像度 最大		D-SUB(アナログ):1920 x 1080 @ 60 HzDVI(デジタル):1920 x 1080 @ 60 Hz
	推奨	VESA 1920 x 1080 @ 60 Hz
プラグ アンド プレイ	DDC 2B(アナログ、デジタル)
消費電力	オン モード:23 W(標準)スリープ モード ≤ 0.3 Wオフ モード ≤ 0.3 W
電源入力	19 V =±6 A
AC/DC アダプタ	タイプ ADS-40SG-19-3 19032G(SHENZHEN HONOR ELECTRONIC 製)または タイプ LCAP21A(LIEN CHANG ELECTRONIC ENTERPRISE 製)
	出力:19 V=±7 A
寸法(幅 x 高さ x 奥行)	スタンド装着時	55.6 cm x 41.7 cm x 18.1 cm
	スタンドなし	55.6 cm x 34.1 cm x 5.5 cm
重量	2.9 kg
傾き範囲	-5° - 20°
環境条件	動作温度動作湿度	10 °C - 35 °C10% - 80%
	保管温度保管湿度	-20 °C - 60 °C5% - 90%(結露なし)
スタンドベース	取り外し可

上記の製品仕様は、製品の機能をアップグレードするため事前の通告なしに変更されることがあります。

プリセット モード(解像度)

E1942TC

表示モード(解像度) 水平周波数(kHz) 垂直周波数(Hz) 極性(H/V)
720 x 400 31.468 70 -/+
640 x 480 31.469 60 -/-
640 x 480 37.500 75 -/-
800 x 600 37.879 60 +/+
800 x 600 46.875 75 +/+
832 x 624 49.725 75 -/-
1024 x 768 48.363 60 -/-
1366 x 768 47.712 60 +/+ 推奨モード

E2042TC

表示モード(解像度) 水平周波数(kHz) 垂直周波数(Hz) 極性(H/V)
720 x 400 31.468 70 -/+
640 x 480 31.469 60 -/-
640 x 480 37.500 75 -/-
800 x 600 37.879 60 +/+
800 x 600 46.875 75 +/+
1024 x 768 48.363 60 -/-
1024 x 768 60.023 75 +/+
1152 x 864 67.500 75 +/+
1600 x 900 60.000 60 +/+ 推奨モード

プリセット モード(解像度)

E2242TC/E2442TC

表示モード(解像度) 水平周波数(kHz) 垂直周波数(Hz) 極性(H/V)
720 x 100 31.468 70 -/+
640 x 480 31.469 60 -/-
640 x 480 37.500 75 -/-
800 x 600 37.879 60 +/+
800 x 600 46.875 75 +/+
1024 x 768 48.363 60 -/-
1024 x 768 60.023 75 +/+
1152 x 864 67.500 75 +/+
1280 x 1024 63.981 60 +/+
1280 x 1024 79.976 75 +/+
1680 x 1050 65.290 60 -/+
1920 x 1080 67.500 60 +/+ 推奨モード

電源ランプ°

モード LED の色
オン モード 赤
スリープ モード 赤に点滅します
オフ モード オフ

正しい姿勢

モニターを使用する際の正しい姿勢

最適な角度で映像を見るように、モニターと姿勢を調整します。

キーボードに両手を 置き、肘で腕を曲げ 水平にします。

光 二 す。 を づ

光が反射しないようにモニターの位置を調整します。

LG

製品を使用する前に必ず安全上のご注意をお読みください。

取扱説明書(CD)は後で参照できるようにわかりやすい場所に保管してください。

製品のモデルとシリアル番号は背面と側面にあります。保守が必要になった場合に備えて下記にご記入ください。

モデル

シリアル
