製品タイプ	マザーボード
フォームファクタ	uATX (244 mm × 244 mm)
ソケット	LGA1700
チップセット	Intel B760
CPUサポート	第12/13世代 Intel Core i9/i7/i5/i3、Pentium、Celeron
メモリ	4× DDR4 DIMM、デュアルチャンネル、最大128GB、1866～4600+ MHz (OC)
ストレージ	2× M.2 (PCIe 4.0 x4 NVMe)、8× SATA III (6 Gb/s)
LAN	Realtek RTL8125B 2.5 GbE
オーディオ	ALC897 7.1チャンネル HDオーディオ、Hi-Fi (フロント)
USBリア	3× USB 3.2 Gen1、2× USB 2.0
USB内蔵	1× USB 3.2 Gen2 Type-C、2× USB 3.2 Gen1、6× USB 2.0
拡張スロット	1× PCIe 4.0 x16、3× PCIe 3.0 x1
ディスプレイ出力	1× HDMI、1× DP、1× VGA
M.2 Wi-Fiスロット	1× M.2 (E Key) Wi-Fi/BT用、カードは含まれません
PS/2ポート	1× コンボキーボード/マウス
デバッグLED	CPU、DRAM、VGA、BOOT
BIOS	UEFI（BIO-FlasherおよびBIOS Update Utility対応）
ソフトウェア	BIOScreen（ロゴ変更）、Vivid LED DJ（RGB制御）
対応OS	Windows 10 (64-bit)、Windows 11 (64-bit)
正味重量	約0.7kg（付属品含む、推定）

よくある質問 - B760MX2-E PRO D4 BIOSTAR

B760MX2-E PRO D4はどのCPUに対応していますか？

Intel第12/13世代Core i9/i7/i5/i3、Pentium、Celeronプロセッサー（LGA1700）に対応しています。具体的なモデルはBiostarの公式CPU対応リストをご確認ください。

対応RAMの種類は？

1866MHz～4600+ MHz（OC）のDDR4メモリモジュール。4スロットでデュアルチャンネル構成に対応、最大容量128GB（Non-ECC）。メモリ互換性はBiostarのメモリサポートリストでご確認ください。

このマザーボードはM.2 SSDに対応していますか？

はい、2つのM.2スロットがあります。1つ（M2M_CPU）は2280サイズのPCIe 4.0 x4 NVMeドライブに対応し、もう1つ（M2M_SB）は2242/2260/2280サイズのPCIe 4.0 x4 NVMeドライブに対応します。両方ともAHCIとNVMeに対応しています。

SATAポートはいくつありますか？

8つのSATA IIIポート（6 Gb/s）があります。SATAポート1-4はRAID 0,1,5,10に対応し、ポート5-8はRAID非対応です。

内蔵Wi-Fiはありますか？

いいえ、ただしWi-Fi/BTカード用のM.2（E Key）スロットが搭載されています（カードは付属しません）。また、パッケージにWi-Fiアンテナアクセサリーが含まれています。

フォームファクタは？

uATX（マイクロATX）、サイズは244mm×244mmです。ケースがこのフォームファクタに対応していることをご確認ください。

BIOSの更新方法は？

BIO-Flasher（BIOS内でUSBドライブから）またはWindowsのBIOS Update Utilityを使用して更新できます。BiostarのWebサイトから最新BIOSをダウンロードし、マニュアルの指示に従ってください。

RGBヘッダーはありますか？

はい：12V RGBヘッダー（5050）1つと5Vアドレス可能RGBヘッダー（WS2818B）2つです。Vivid LED DJソフトウェアで照明を制御できます。

このマザーボードをゲーミングに使用できますか？

はい、高速DDR4、グラフィックカード用PCIe 4.0 x16、2.5Gb LANに対応しています。第12/13世代Intel CPUを使用したミッドレンジゲーミング構成に適しています。

デバッグLEDは何を示しますか？

4つのLED（CPU、DRAM、VGA、BOOT）が問題の診断に役立ちます。POST中に順次点灯します。コンポーネントに障害があると、問題が解決されるまで対応するLEDが点灯し続けます。

使用説明書 B760MX2-E PRO D4 BIOSTAR

仕様
CPU 対応	LGA1700パッケージでの第12/13世代Intel® CoreTM i9/ i7/ i5/ i3プロセッサーおよびIntel® Pentium®プロセッサー/ Intel® Celeron® ブロセッサーのサポート* 対応CPUの一覧は、www.biostar.com.twを参照してください
チップセット Intel® B760
メモリ	デュアルチャンネルDDR4 1866/ 2133/ 2400/ 2666/ 2800/ 2933/ 3200/ 3600(OC)/ 3733(OC)/3800(OC)/ 3866(OC)/ 4000+(OC) に対応4x DDR4 DIMMメモリースロット、最大128 GBのメモリーに対応各DIMMは非ECC 4/ 8/ 16/ 32GB DDR4モジュールに対応インテル® エクストリーム・メモリー・プロファイル (XMP) に対応* 対応メモリーの一覧は、www.biostar.com.twを参照してください。
ストレージ	-- 合計2つのM.2スロットと8つのSATAIII(6Gb/s)ポート に対応Intel 12th/13th ブロセッサ1x M.2 (M Key)ソケット(M2M_CPU):M.2 Type 2280 SSDモジュールに対応PCIe 4.0 x4 (64Gb/s) - NVMe SSDに対応Intel B760 チップセット1x M.2 (M Key)ソケット(M2M_SB):M.2 Type 2242/2260/2280 SSDモジュールに対応PCIe 4.0 x4 (64Gb/s) - NVMe SSDに対応8x SATA IIIコネクタ(6Gb/s):AHCI、RAID 0, 1, 5, 10 & Intel®ラビッド・ストレージ・テクノロジーに対応 (SATA1~4)
LAN	Realtek® RTL8125B10/ 100/ 1000/ 2500 Mb/秒の自動ネゴシエーション、半二重/全二重に対応
オーディオコーデック	ALC8977.1チャンネル、HDオーディオ、Hi-Fi(フロント)
USB	1x USB 3.2 (Gen2) Type-Cポート(1個は内部ヘッダ経由)5x USB 3.2 (Gen1)ポート(3個は背面I/Oにあり、2個は内部ヘッダ経由)8x USB 2.0ポート(2個は背面I/Oにあり、6個は内部ヘッダ経由)
拡張スロット	B760MXC2 PRO D4Intel 12th/13th ブロセッサ1x PCIe 4.0 x16スロット(x16レーン)Intel B760 チップセット3x PCIe 3.0 x16スロット(x1レーン)
	B760MX2-E PRO D4Intel 12th/13th ブロセッサ1x PCIe 4.0 x16スロット(x16レーン)Intel B760 チップセット3x PCIe 3.0 x1スロット(x1レーン)
背面 I/O	2x WIFIアンテナポート1x PS/2キーボード/ マウス ポート1x HDMIポート1x DPポート1x VGAポート3x USB 3.2 (Gen1)ポート2x USB 2.0ポート1x LANポート3x オーディオジャック
内部 I/O	8x SATA IIIコネクタ(6Gb/s)1x M.2 (E Key)コネクタ: 2230タイプ Wi-Fi & BluetoothモジュールとIntel® CNViに対応3x USB 2.0ヘッダー(各ヘッダーは2台のUSB 2.0ポートに対応)1x USB 3.2 (Gen1)ヘッダー(各ヘッダーは2台のUSB 3.2 (Gen1)ポートに対応)1x USB 3.2 (Gen2) Type-Cヘッダー1x 8ピン電源コネクタ1x 24ピン電源コネクタ1x CPUファンコネクタ1x システムファンコネクタ1x フロントパネルヘッダー1x フロントオーディオヘッダー1x 内蔵ステレオスピーカーヘッダー1x クリアCMOSヘッダー1x COMポートヘッダー1x TPMヘッダー2x LEDヘッダー(5V)1x LEDヘッダー(12V)* M.2(E Key)ワイヤレスカードは提供されていません
フォームファクタ uATX	フォームファクタ、244 mm x 244 mm
対応 OS	Windows 10(64bit) / Windows 11(64bit)BIOSTARは、予告の有無にかかわらず、対応OSを追加または削除する権利を有します

針	定義
1	接地
2+12V
3 FAN RPM rate sense
4 A Fan Control

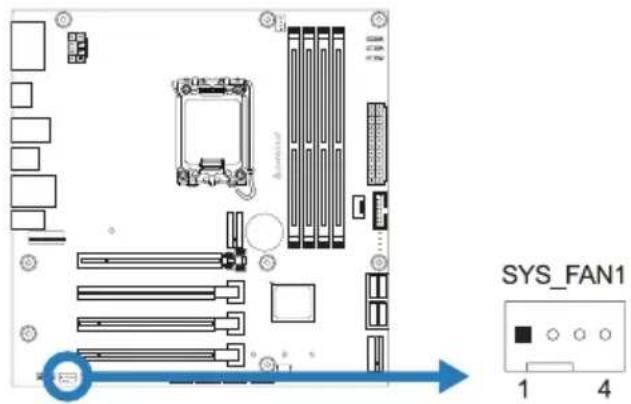

SYS_FAN1: 系統風扇接頭

針	定義
1	接地
2+12V
3 FAN RPM rate sense
4 A1 Fan Control

注意

針	定義
1+5V
2N/A
3N/A
4揚聲器

TPM\_SPI: TPM安全模組接頭

針	定義
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7接地
8	接地
9 Key
10 NC

F AUDIO: 前置面板音效接頭

12V\_LED: RGB LED装置 (5050 SMD) 接頭

- 預設：所有設定都恢復為預設。(藍光)

- 5V LED：顯示5V LED接頭區塊LED燈。(5V_LED裝置)
