製品タイプ	レーザー距離計
ブランド	ニコン
モデル	CoolShot 40i
測定範囲	7.5-590 m / 8-650 yd
倍率	6倍
対物レンズ有効径	21 mm
実視界	7.5°
アイレリーフ	18.3 mm
ひとみ径	3.5 mm
視度調節範囲	±4 m⁻¹
質量（重さ）	約160 g（電池を除く）
大きさ（長さ×高さ×幅）	112×70×36 mm
電源	CR2 リチウム電池 ×1、DC 3V
電池寿命	約10,000回測定（約20℃）
オートパワーオフ	約8秒
測定表示モード	4種類（A、H、G、Dモード）
距離優先モード	近距離優先／遠距離優先
コンティニュアス測距	最大約8秒連続測定
生活防水	JIS/IEC 保護等級4（IPX4）相当
レーザー規格	クラス1M（IEC60825-1）
動作温度	-10°C～50°C
動作湿度	80%以下（結露なきこと）
付属品	ケース、ストラップ、リチウム電池（CR2）
レンズ清掃	柔らかい布、無水アルコール
分解禁止	あり（保証対象外）

よくある質問 - CoolShot 40i NIKON

電池の交換方法は？

電池室カバーを反時計回りに外し、新しいCR2リチウム電池を＋－の向きに注意して入れ、カバーを時計回りにしっかり閉めてください。ゴムパッキンがあるため、カバーは少し固いです。

測定モードの切り替え方は？

MODEボタンを押し続けながら電源オン/測定ボタンを2秒未満押すと、A→H→G→Dモードの順に切り替わります。各モードはファインダー内に表示されます。

距離優先モードとは？

近距離優先モードでは最も近い目標物、遠距離優先モードでは最も遠い目標物までの距離を優先表示します。切り替えはMODEボタンと電源ボタンを2秒以上同時押しします。

測定できない場合の対処法は？

目標物が小さすぎる、暗い、遠すぎる、または天候が悪いと測定できないことがあります。大きな明るい目標物（15m先の建物など）で試し、レンズが汚れていないか確認してください。

レンズの掃除方法は？

レンズ面のほこりは柔らかいブラシで払い、指紋や汚れはメガネ拭き用の布か無水アルコールを少量含ませたガーゼで軽く拭いてください。から拭きは傷の原因になります。

防水性能は？

JIS/IEC保護等級4（IPX4）相当の生活防水性能を備えていますが、水中での使用や強い水流での洗浄は避けてください。水滴が付いたらすぐに拭き取ってください。

保証期間は？

保証期間は取扱説明書に記載されていませんが、一般にニコン製品は購入後1年間のメーカー保証があります。詳細は購入店またはニコンサービス機関にお問い合わせください。

連続測定の使い方は？

電源オン/測定ボタンを押し続けると、最大約8秒間連続測定が可能です。ゴルフでピンフラッグを狙う際に近距離優先モードと併用すると手ブレを軽減できます。

単位の変更方法は？

電源オン後、MODEボタンを2秒以上押し続けると、ヤード表示とメートル表示が切り替わります。出荷時設定はヤードです。

故障かなと思ったら？

電源が入らない場合は電池の向きや消耗を確認し、測定不能ならモード設定や目標物を変えてみてください。解決しない場合は絶対に分解せず、ニコンサービス機関に相談してください。

使用説明書 CoolShot 40i NIKON

1. はじめに 4
2. 安全上・使用上のご注意 5-6
3. 特徵 7
4. 各部名称／構成 8
5. 内部表示 9
   6.測定表示モード 10
6. 距離優先モード 11
7. 距離表示单位 11
8. 電池を入れる／交換する 12
9. 測定 13-14
10. 仕様 15-16
11. 修理・アフターサービス ...... 17

1. はじめに

このたびは、ニコン携帯型レーザー距離計COOLSHOT 40iをお買い上げいただき、誠にありがとうございます。お使いになる前に、この使用説明書をよくお読みになり、内容を充分に理解してから正しくお使いください。お読みになった後は、お使いになる方がいつでも見られるところに必ず保管してください。

- 使用説明書について

・使用説明書の一部または全部を無断で転載することは、固くお断り致します。
・使用説明書の誤りなどについての補償はご容赦ください。
・製品の外観、仕様、性能は予告なく変更する事がありますので、ご了承ください。

● 電波障害自主規制について

この装置は、クラスB 情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。使用説明書に従って、正しい取り扱いをしてください。

● 測定結果について

本装置は簡易距離計です。測定結果は、公的な証明等には使用できません。

2. 安全上・使用上のご注意

この使用説明書には、あなたや他の人への危害や財産への損害を未然に防ぎ、この製品を安全にお使いいただくために、守っていただきたい事項を記載しています。内容をよく理解してから、製品をご使用ください。

警告

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。

注意

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害の発生が想定される内容を示しています。

レーザーに関する安全上のご注意

ニコンレーザー距離計は、目に見えないレーザー光を使用しています。次のように十分注意してください。

警告

• レーザー光の照射窓をのぞき込んで、電源オン/測定ボタンを押さないでください。視力障害の原因となることがあります。
  ・人の目は狙わないでください。
• 人に向かって、レーザー光を照射しないでください。

• レンズや双眼鏡などの光学的手段を使用して、レーザー光を観察しないでください。視力障害の原因となることがあります。

• 距離を測定しないときは電源オン/測定ボタンから指を外してください。不用意にレーザー光が照射されないようにするためです。

• 長時間使用しないときは、電池を取り外してください。
• 製品の分解、改造、修理は絶対に行なわないでください。レーザー光の放射により、人体に悪影響がおよぶ場合があります。万一分解された場合、メーカー保証は受けられません。
• お子さまの手の届かないところに保管してください。
• 落下などにより本体カバーが破損したりカラカラと内部で音がしたりする場合は、直ちに使用を中止し、電池を取り外してください。

単眼鏡に関する安全上のご注意

ニコンレーザー距離計は、目標物をとらえるために、光学系に単眼鏡を採用しています。次のことに十分注意してください。

警告

- 太陽や強い光、レーザー光を絶対に直接見ないでください。

注意

• ニコンレーザー距離計を使用しないときは、電源をオンにしないでください。
  ・この製品を歩行中に使用しないでください。衝突や転倒により、けがや故障の原因となることがあります。

・ストラップを持って振り回さないでください。人に当たり、けがの原因となることがあります。
・この製品を不安定な場所に置かないでください。倒れたり、落ちたりしてけがや故障の原因となることがあります。
- この製品の包装に使用されているポリ袋などを、小さなお子さまの手の届くところに置かないでください。
- 目当てゴムなど、お子さまが誤って飲むことがないようにしてください。万一、飲みこんだ場合は、直ちに医師に相談してください。
・この製品の長時間使用を繰り返しますと、ゴム製の目当てにより、皮膚に炎症を起こすことがあります。もし、疑わしい症状が現れましたら、直ちに使用を中止し、医師に相談してください。
・この製品を持ち運ぶときは、ケースに収納してください。
- 理由の如何を問わず、正常に作動しないときは、ニコンレーザー距離計の使用を中止し、ニコンのサービス機関にご相談ください。

リチウム電池に関するご注意

リチウム電池は誤った使い方をすると破裂する恐れがあり、また液漏れをおこして機器を腐食させたり、手や衣類などを汚す原因となります。次のことを必ず守ってください。

・ +（プラス）と－（マイナス）の向きを確認直射日光にさらされる場所に、この製品して、正しくセットしてください。を放置しないでください。紫外線や太陽
- リチウム電池が消耗したり、長時間使用しないときは、リチウム電池を取り外してください。
- 電池ボックスの端子をショートさせないでください。
- 電池をコインや鍵などが入ったポケットや鞄で持ち運ばないでください。電池がショートし、高温になる原因となります。
・リチウム電池を水や火の中に入れたり、分解したりしないでください。
・リチウム電池を充電しないでください。
- リチウム電池から漏れた液が体に付着したときは、水でよく洗い流してください。また目や口に入ったときはよく洗い流した後、直ちに医師の診察を受けてください。
・リチウム電池を廃棄するときは、各自治体の指示に従ってください。
- レンズ面上のほこりは、柔らかい、油気のないハケで払うようにして取り除いてください。

使用上のご注意

注意

• 水中では使用しないでください。
• 雨・水滴・砂や泥がついたときは、柔らかい清潔な布ですみやかに拭き取るようにしてください。
• 炎天下の自動車の中や、ヒーターなど高温の発熱体の前にこの製品を放置しないでください。

保守・手入れ

レンズ

• レンズ面上の指紋や汚れは、メガネ拭き専用の布（市販品）で拭き取るか、ガーゼまたは専用のクリーニングペーパー（カメラ店などで市販されているシリコンが含まれていないもの）に少量の無水アルコールを含ませて、軽く拭き取ってください。身近な布やビロード、なめし革などでから拭きしますと、レンズ面にキズを付けることがあります。また、一度本体の清掃に使用した布は、レンズ面の清掃に使用しないでください。

本体

本体のお手入れは、ブロア（注）でゴミやホコリを軽く吹き払ったあと、柔らかい清潔な布で軽く拭いてください。ベンジンやシンナーなどの有機溶剤や、有機溶剤を含むクリーナーなどを汚れ落としに使わないでください。

(注) ブロア：ノズルから空気をいきおいよく吹き出すことができるゴム製の清掃道具

保管

- 湿気の多いところでの保管は、レンズ面にカビや水滴による曇りが生じやすくなります。風通しのよい、乾燥した場所に保管してください。とくに、雨の日などに使用されたときは、室内で充分に乾かしてから保管してください。

3. 特徵

• 測定可能直線距離：7.5-590 メートル/8 -650 ヤード
  ・多層膜コーティングを施した、6倍の高性能ファインダー
  ・のぞきやすい大きな接眼レンズ径
  ・ファインダー内の測定表示モードは4種類切り換え可能Gモードでは、ゴルフで有用な加減算距離（水平距離士高さ）を表示
  ・目標物に合わせて選べる「距離優先切り換えシステム」搭載
  ・ボタンを押し続ければ連続測定可能な「コンティニュアス測距機能」搭載
  ・オートパワーオフ（操作終了約8秒後）
  ・前回終了時の設定からの再スタート
• 生活防水性能[JIS/IEC 保護等級 4 （IPX4）相当（当社試験条件による）]
• 目に見えないレーザー光（EN/IEC クラス 1M）を使用

ニコンレーザー距離計は、レーザー光を使用し、照射から目標物に反射して受光するまでの所要時間を計測しています。

測定場所の天候や、目標物の色、表面の状態、大きさや形などが測定結果に影響します。

次のような場合は、測定がより容易に行えます。

・天候が曇りの場合
・目標物の色が明るい場合
・目標物が大きい場合
・目標物の反射面に対してレーザーがまっすぐ当たる場合

次のような場合は、測定値がばらついたり、測定できないときがあります。

・雪や雨が降ったり、霧が出ている場合
・目標物が小さい、または細長い場合
・目標物が黒色、または暗い色の場合
・目標物の測定面が階段状になっている場合
・目標物が移動や振動している場合
・水面を測定する場合
・ガラス越しに測定する場合
・ガラス面や鏡面を測定する場合
・目標物の反射面に対してレーザーが斜めに当たる場合

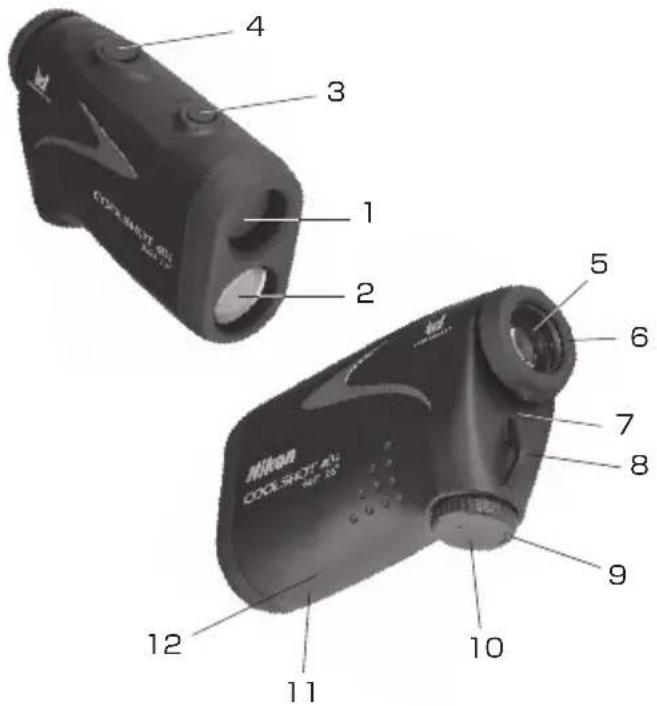

4. 各部名称／構成

1. 単眼鏡対物レンズ/不可視レーザー 光照射窓
2. レーザー光受光窓
3. MODE ボタン
4. 電源オン / 測定ボタン
   5.6 倍単眼鏡接眼レンズ
5. 接眼目当て兼視度調整リング
6. 視度調整指標
7. ストラップ取り付け部
8. 電池室カバー開閉マーク
9. 電池室カバー
10. 製造番号ラベル
11. 表示

IEC60825-1 CLASS 1M LASER PRODUCT

DO NOT EXPOSE USERS OF TELESCOPIC

NIKON VISION CO.,LTD.

構成

·本体×1
・ケース × 1

・ストラップ × 1
・リチウム電池（CR2）×1

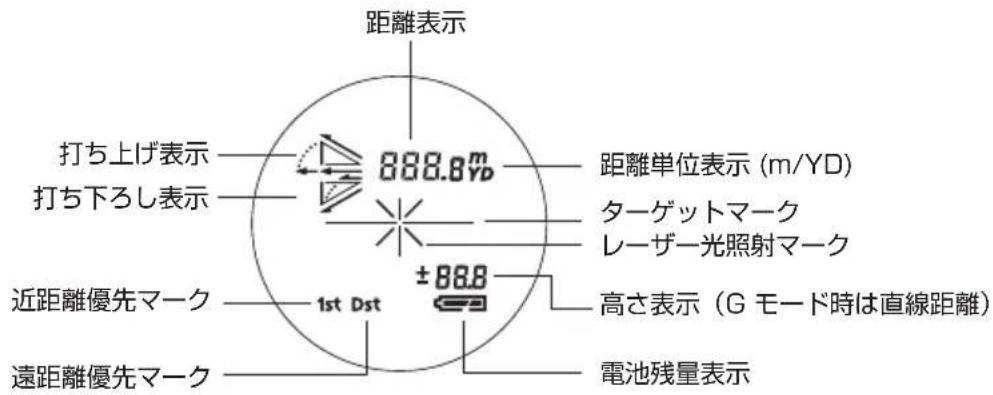

5. 内部表示

——：距離を測りたい目標物を狙います。十字線の中心に目標物を重ねます。

×：レーザー光照射中に表示されます。表示中は対物レンズ側から覗かないでください。

三：測定中

……：測定失敗、または測定不能

* 本製品の視野内の液晶表示は、接眼レンズにより拡大して観察されています。

そのため、入り込んでいるごみなどが見えることがありますが、測定精度には影響がありませんので安心してご使用ください。

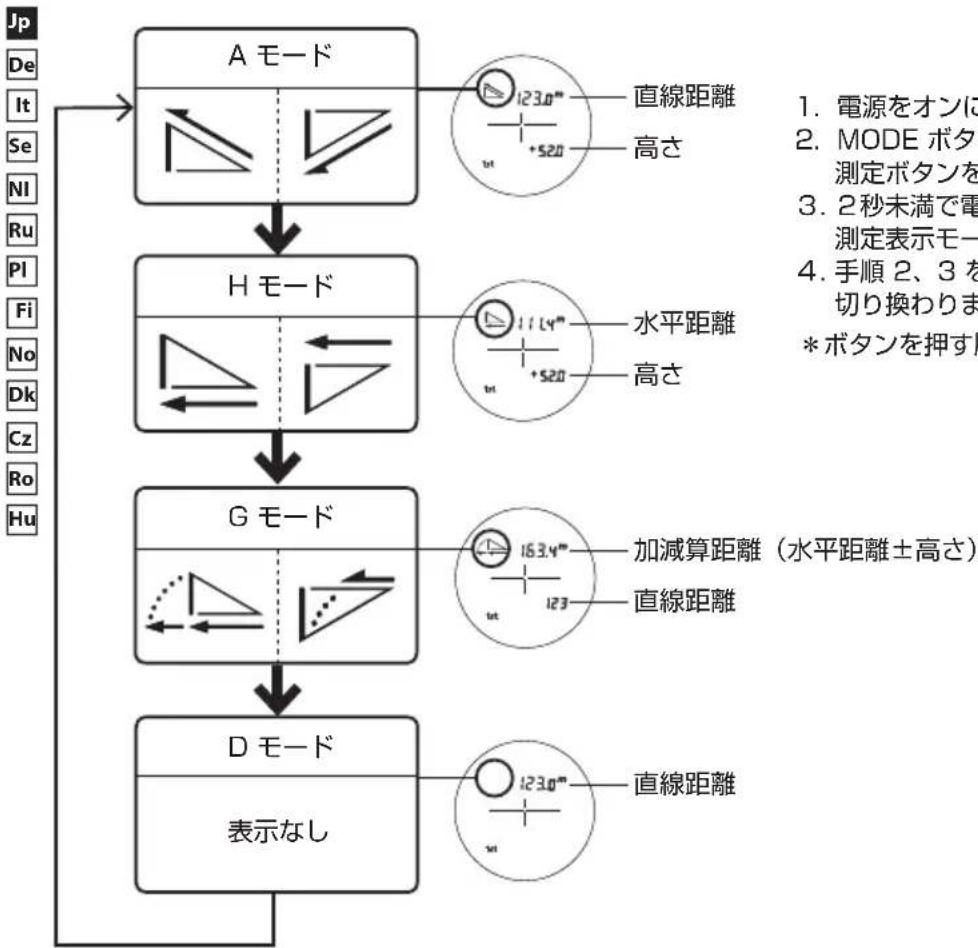

6. 測定表示モード

1. 電源をオンにします。
2. MODE ボタンを押し続けたまま、すぐに電源オン/測定ボタンを押します。
3. 2秒未満で電源オン/測定ボタンから指を離すと、測定表示モードが切り変わります。
4. 手順 2、3 を繰り返すと、測定表示モードが順番に切り換わります。
   *ボタンを押す順番を間違えると切り換わりません。

7. 距離優先モード

このニコンレーザー距離計は、近距離優先モード／遠距離優先モードを選択できる、距離優先切り換えシステムを搭載しています（出荷時の設定は、近距離優先モードです）。

1. 電源をオンにします。

2. MODE ボタンを押し続けたまま、すぐに電源オン/測定ボタンを押し、近距離優先モードと遠距離優先モードの表示が切り換わるまで両方のボタンを押し続けます（2 秒以上）。

3. モードが変わったら、両方のボタンから指を離します。

*ボタンを押す順番を間違えると切り換わりません。

[近距離優先モード／遠距離優先モード]

重なり合った目標物を測定した場合、近距離優先モードでは最も近い目標物までの距離を、遠距離優先モードでは最も遠い目標物までの距離を、測定結果として表示します。

8. 距離表示单位

ヤードとメートルで測定結果を表示します（出荷時の設定はヤードです）。

1. 電源をオンにします。

2. MODE ボタンを2秒以上押して、単位が変わったらボタンから指を離します。

9. 電池を入れる／交換する

1. 使用電池の種類:

3V リチウム電池 CR2 × 1 本

2. 電池の入れ方・交換方法

2-1 電池室カバーを外します。

電池室カバーを反時計回りに回して、電池室カバーを外します。防滴効果を確保するために、ゴムパッキンを使用していますので、カバーの回転が重いことがあります。

2-2 電池を入れます。

交換する場合は、先に古い電池を取り出してから、新しい電池を入れます。

電池室内の電池挿入マークにしたがって、電池の＋と－を正しい向きで入れてください（カバー側が－で、電池室の奥側が＋になります）。正しく入っていないと、電源は入りません。

2-3 電池室カバーを取り付けます。

電池室カバーを時計回りに回して、電池室カバーをねじ込みます。防滴効果を確保するために、ゴムパッキンを使用していますので、最後まで確実にねじ込み、固定されたことを確認してください。

3. 電池残量表示

* 内部表示の電池マークの状態で、電池の交換時期を警告します。

表示 意味
	電源を入れた後、2秒間表示されます。	電池残量は充分残っています。
	電源を入れた後、2秒間表示されます。	電池残量が減り始めました。電池交換の準備をしてください。
	常時表示	電池残量は残りわずかです。電池を交換してください。
	点滅。3回点滅後、自動で電源オフになります。	電池残量がなくなりました。電池を交換してください。

4. 電池寿命

連続測定回数：約 10,000 回（約 20℃ の場合）

この測定回数は、環境、温度、目標物の状態（形・色など）により変化しますので、目安としてください。

*付属の電池は、動作確認用電池です。自然放電により、早く消耗することがあります。

*本体の水没により電池室に水が入ったときは、電池室をよく乾燥させて、電池を交換してください。

10. 測定

注意 — ここに規定した以外の手順での制御、調整又は使用は、レーザー光の放射により、障害を負う可能性があります。

1. 準備

リチウム電池(CR2) を電池室に入れます。（[電池を入れる・交換する]の項目参照）

2. 視度調整

使用者の視度に合わせて、ファインダー内の表示がはっきり見えるように調整します。

視度調整リングを反時計回りに止まるまで回します。次に視度調整リングを回して内部表示がはっきり見える位置に調整してください。

3. 測定

測定を始める前に、各モード（測定表示／距離優先／距離表示単位）の設定を確認してください。

* 各モードの設定方法については、それぞれの項目を参照してください。

3-1. 電源をオンにします。

(ボタン操作をしない場合は、約8秒で電源オフになります。)

電源オン直後

スタンバイ状態

3-2. 照準をします。ターゲットマークの中心に目標を重ねます。

【測定】

3-3. 電源オン/測定ボタンを押すと測定が始まります。

測定完了後、測定結果が約8秒間表示され、自動的に電源はオフになります。電源がオンの間に、電源オン／測定ボタンを押すと再度測定を開始します。

測定値表示の例

測定失敗の例

\*コンティニュアス測距機能

電源オン／測定ボタンを押し続けると、最大約8秒間連続して測定することができます。測定中は、レーザー光照射マークが点滅し、連続して測定結果を表示します。ボタンから指を離すと、連続測定は終了します。

ゴルフでグリーン上のピンフラッグを測定するときは、近距離優先モードに設定して、コンティニュアス測距機能でピンフラッグをターゲットマークの中心に狙い続けると、手ブレの影響を軽減することができます。

1. 仕様

測定系
測定範囲(直線距離)7.5-5	90 メートル /8-650 ヤード
距離表示ステップ	直線距離(上段4桁):0.5m/yd.単位直線距離(下段3桁):1m/yd.単位水平距離/加減算距離(上段4桁):0.2m/yd.単位高さ(下段3桁):0.2m/yd.単位(100m/yd.未満)1m/yd.単位(100m/yd.以上)
光学系
倍率(x)6
対物レンズ有効径(mm)21
実視界(°)7.5
アイレリーフ(mm)18.3
ひとみ径(mm)3.5
視度調節範囲±4m	-1
その他
動作温度(°C)-10~50
動作湿度(%RH)80以下	(結露なきこと)
電源	CR2 リチウム電池×1、DC 3Vオートパワーオフ機能(約8秒)
大きさ(長さ×高さ×幅)(mm)	112×70×36
質量(重さ)(g)約160(電池を除く)
構造 生活防水性能 [JIS/IEC	保護等級 4 (IPX 4) 相当 (当社試験条件による)]*
電波規格	FCC Part15 SubPartB class B, EU:EMC directive, AS/NZS, VCCI classB, CU TR 020
環境 RoHS, WEEE
レーザー
レーザー規格	IEC60825-1: Class 1M/Laser ProductFDA/21 CFR Part 1040.10:Class I Laser Product
波長 (nm) 905
パルス幅 (ns) 12
出力 (W) 15
ビーム広がり角 (mrad) 垂直: 1.8、水平: 0.25

* この製品は、JIS/IEC 保護等級 4（IPX4）相当の生活防水性能（当社試験条件による）を備えておりますが、次の点にご注意の上、ご使用ください。
・密閉構造ではありませんので、水中での使用や強い水流で洗うことは行わないでください。
・本体可動部に水滴が付いたときは操作することをやめ、水滴を拭き取るようにしてください。

12. 修理・アフターサービス

ニコンレーザー距離計の動作がおかしいとお感じになったときは、ご購入店やニコンサービス機関にお問い合わせいただく前に、次の項目をご確認ください。

■ 故障かな？と思ったら

こんなときは 考えられる原因や対処法
・電源が入らない	・電源オン/測定ボタンを押してください(本体上面手前)・電池が正しく入っているか確認してください・電池を新しい電池に交換してください
・距離測定が出来ない・測定値がおかしい	・各種モードの設定を確認してください・近くの大きな目標物(例:15mくらい先の建造物など)を測定できるか確認してください。・レンズ表面が汚れている場合は清掃してください

■修理を依頼される場合は、ご購入店やニコンサービス機関にご依頼ください。

お客様ご自身での修理や分解は、重大な事故の原因となりますのでおやめください。

また、万一修理や分解をされた場合は、メーカーの保証の対象外となりますのでご注意ください。

■補修用性能部品について

本製品の補修用性能部品（その製品の機能を維持するために必要な部品）の保有年数は、製造打ち切り後5年を目安としています。

・修理可能期間は、部品保有年数期間内とさせていただきます。なお、部品保有期間経過後も、修理可能な場合もありますので、ご購入店やニコンサービス機関へお問い合わせください。水没、火災、落下等による故障または破損で全損と認められる場合は、修理が不可能となります。なお、この故障または破損の程度の判定は、ニコンサービス機関にお任せください。

Deutsch

INHALT

10 EACCE NIKON VISION CO.,LTD.

Zusammensetzung

• Körper .....x1

- Trageriemen ....x1

- Tragetasche ....x1

• Lithiumbatterie (CR2) ....x1

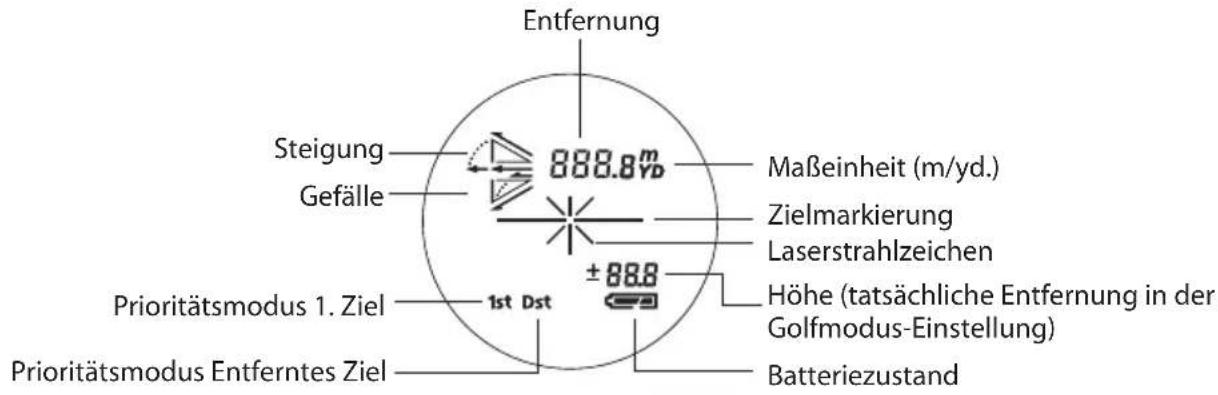

5. Interne anzeige

NIKON VISION CO.,LTD.

NIKON VISION CO.,LTD.

Sammansättning

• Hus ....x1
• Rem ....x1
  • Fodral ....x1 • Litiumbatteri (CR2) ....x1

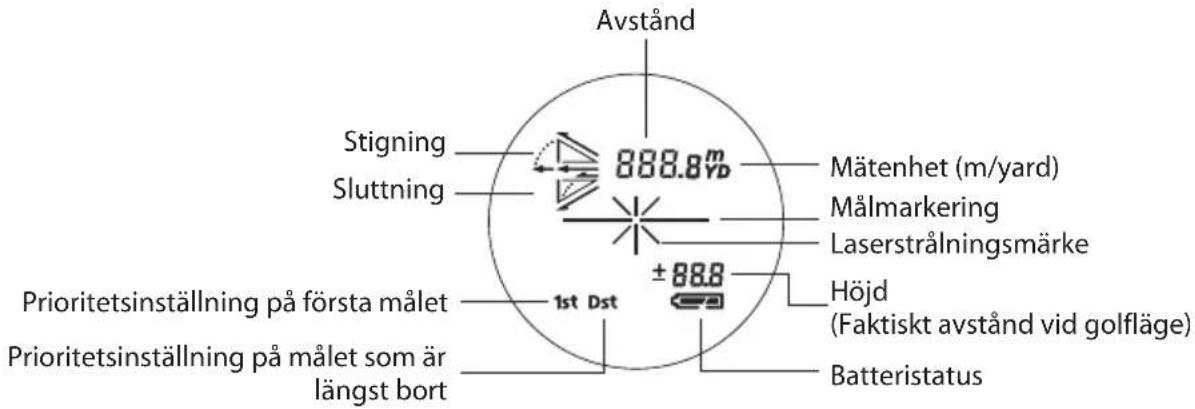

5. Intern display

NIKON VISION CO.,LTD.

NIKON VISION CO.,LTD.

Kokoonpano

- Runko ...... x1

• Hihna....x1

• Kotelo .....x1

• Litiumparisto (CR2) .....x1

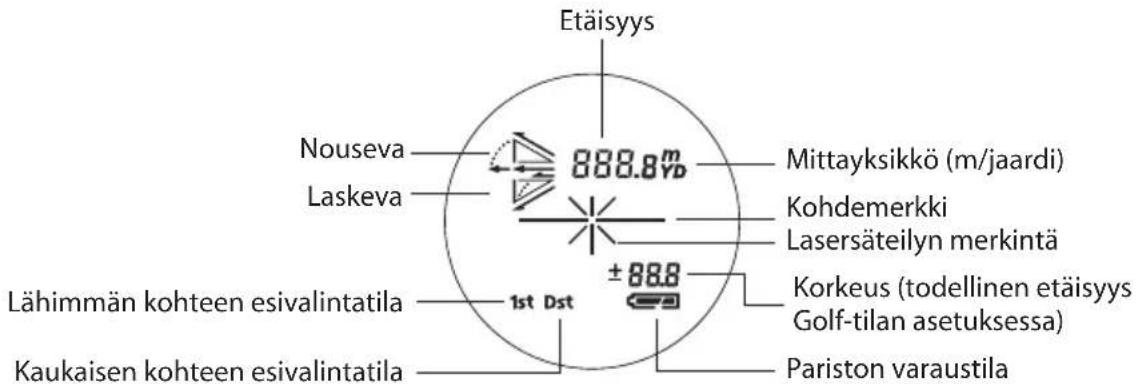

5. Sisäinen näyttö

NIKON VISION CO.,LTD.

Sammensetning

• Hus ......x1

• Stropp .....x1

• Veske .....x1

• Litium-batteri (CR2) .....x1

5. Internt display

NIKON VISION CO.,LTD.

Medfølgende dele

• Hus ....x1
• Rem ....x1
• Etui ....x1
• Lithium batteri (CR2) ....x1

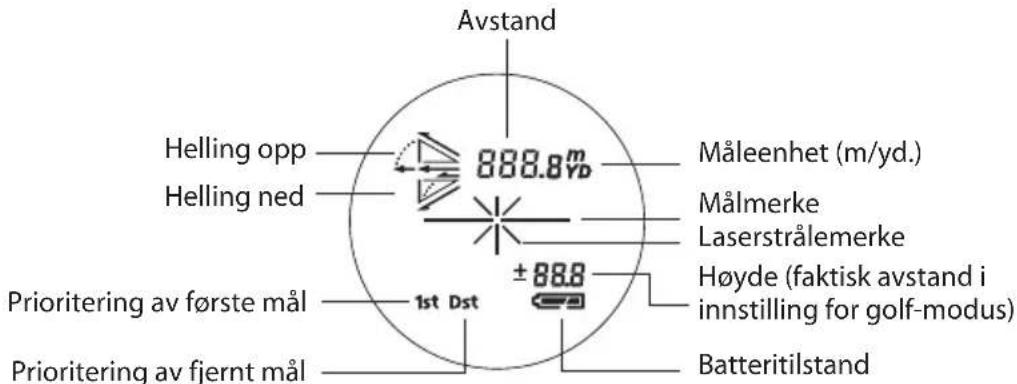

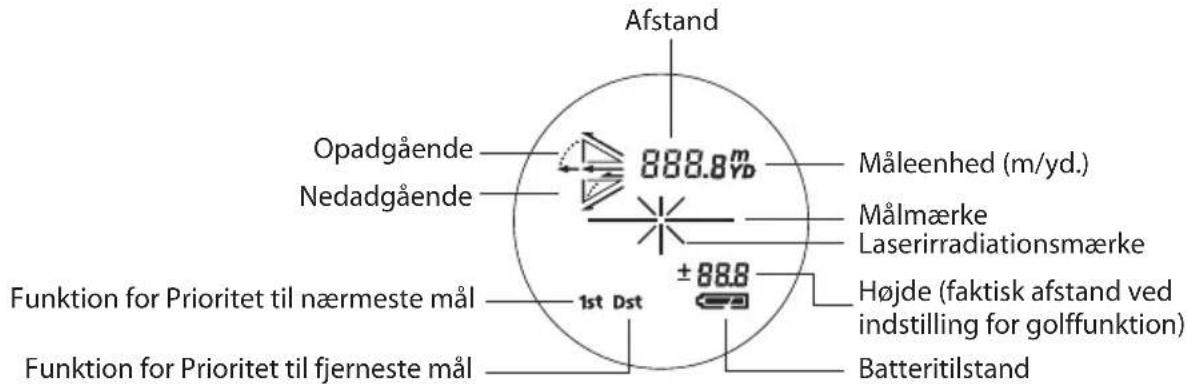

5. Internt display

NIKON VISION CO.,LTD.

Compozitie

• Carcasă ....x1
• Curea ....x1
  • Toc ....x1 • Baterie cu litiu (CR2) .....x1

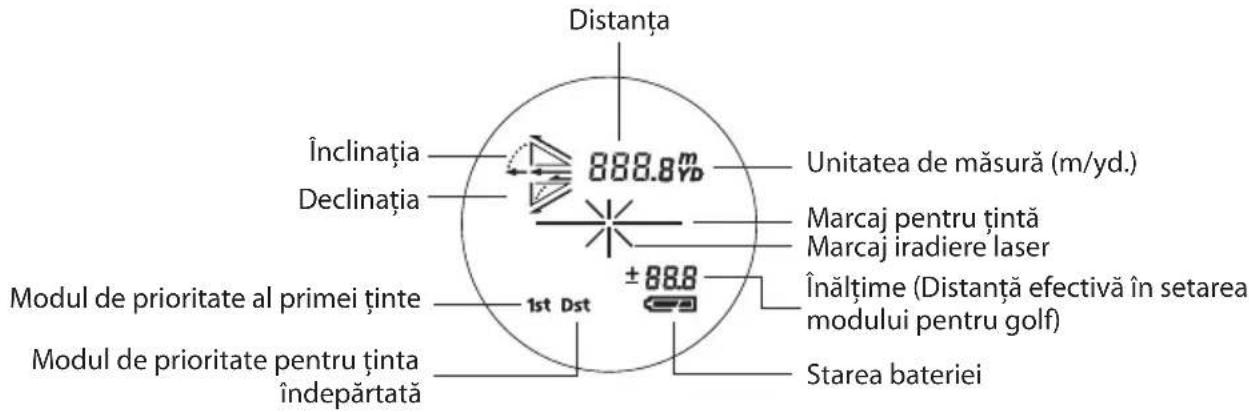

5. Afişajul intern
