製品タイプ	3チップDLP®ビジネス用プロジェクター
モデル	PT-DW100E
明るさ	10 000 lm (ANSI)
解像度	1 366 × 768 (WXGA)
コントラスト比	5 000:1 (ダイナミックアイリスステージ3時)
アスペクト比	16:9
投影ランプ	4 × 300 W UHMランプ (水銀蒸気ランプ)
ランプ寿命	約2 000時間
電源	220 V–240 V、50/60 Hz
消費電力	1 500 W (スタンバイ時約15 W)

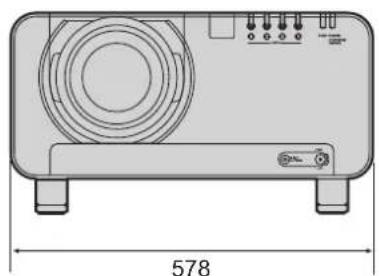

寸法 (幅 × 高さ × 奥行)	578 mm × 320 mm × 643 mm (レンズなし)
重量	約35 kg (レンズなし)

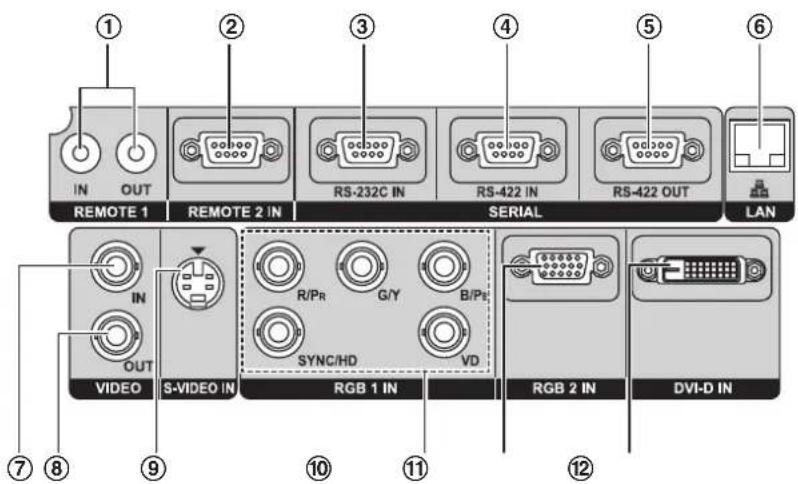

接続端子	RGB1 (BNC)、RGB2 (D-Sub 15)、DVI-D、VIDEO (BNC入出力)、S-VIDEO (Mini DIN)、LAN (10BASE-T/100BASE-TX)、シリアルRS-232C/RS-422、Remote1/2
対応信号	NTSC、PAL、SECAM；RGB fH 15–100 kHz、fV 24–120 Hz；DVI-DはWUXGAまで
投影方式	前面・背面投影、床置き・天吊り (メニューで選択可能)
レンズ (別売)	ET-D75LE1 ～ ET-D75LE8 (ズームおよび固定焦点)
投影サイズ	177 cm – 1 524 cm (70"–600")

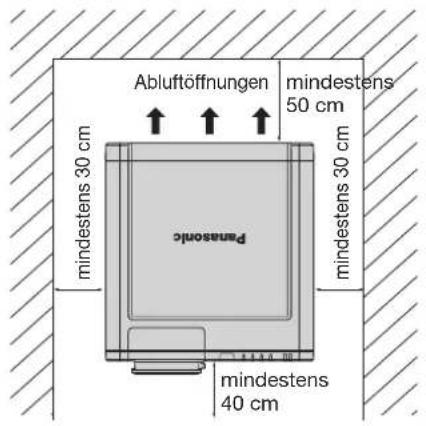

通気	前面・背面吸気、背面排気；側面30cm以上、背面50cm以上、前面40cm以上の間隔が必要

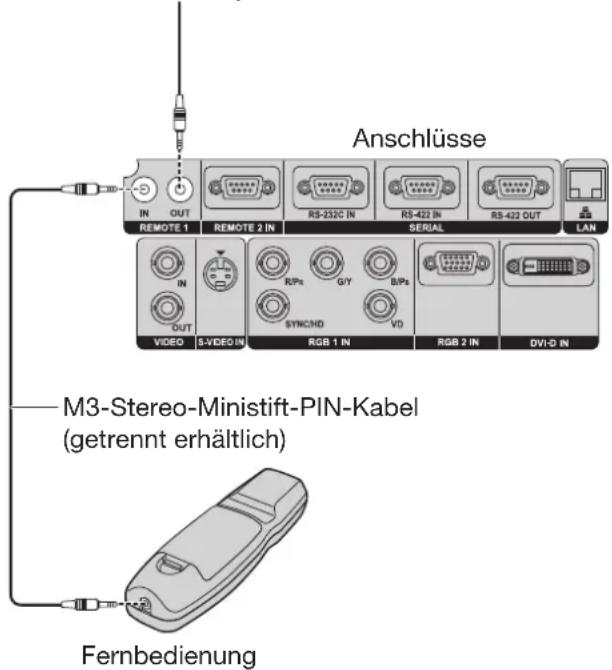

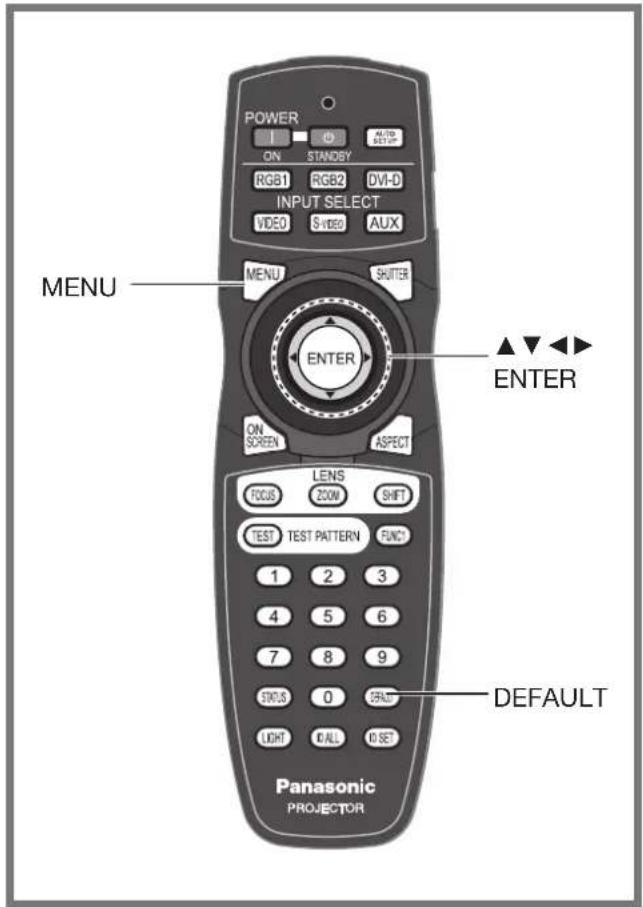

リモコン	赤外線、到達距離約30m、REMOTE1経由の有線接続も可能
フィルター	エアフィルター、洗浄・交換可能 (表示あり)
セキュリティ機能	盗難防止ロック穴、パスワード保護、ネットワークセキュリティ

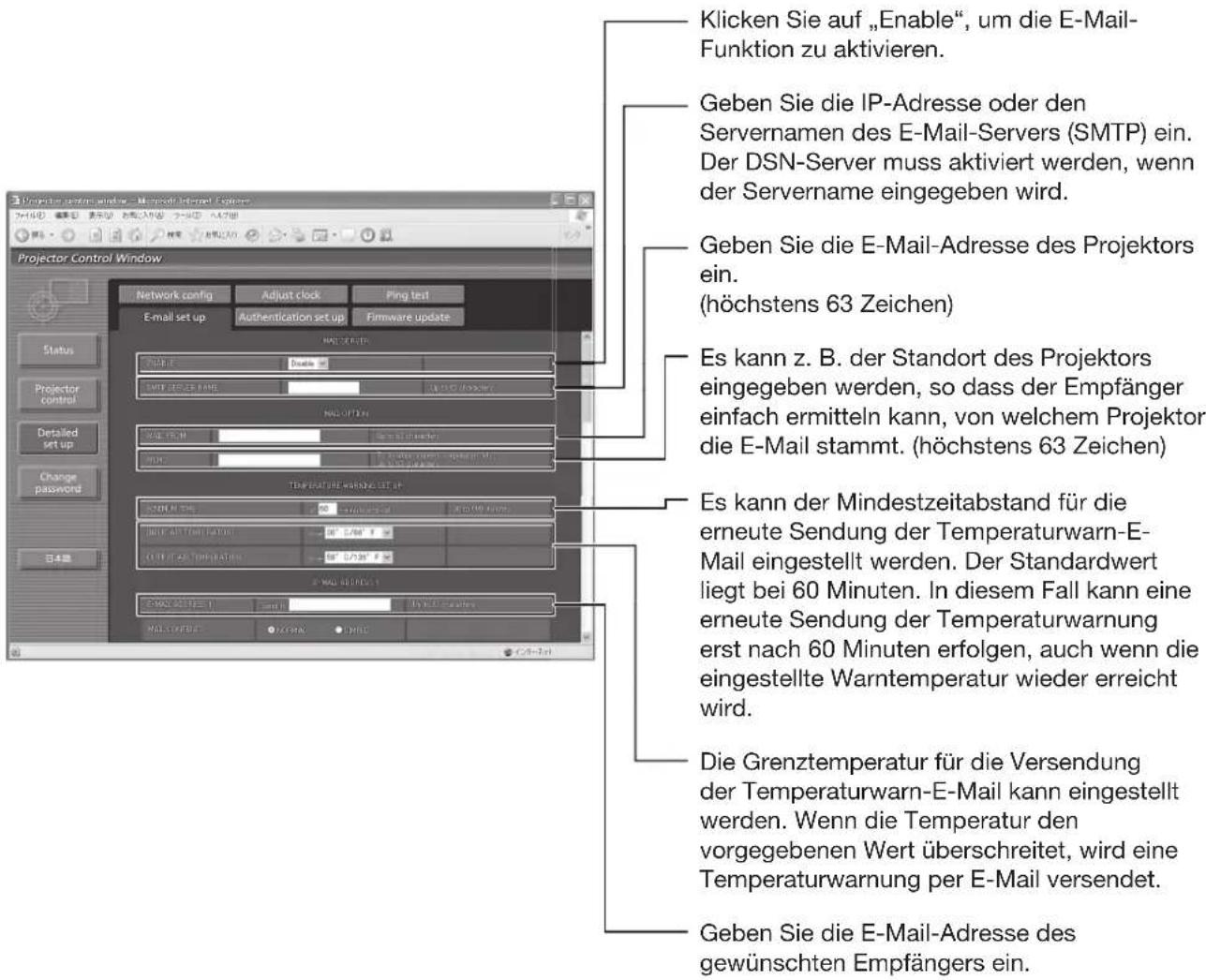

ネットワーク機能	PJLink™対応、Eメール通知、Web制御
付属品	リモコン (N2QAYB000076)、単三乾電池2本、電源ケーブル (UKおよびEU)、落下防止ワイヤー、吊り金具 (4個)、ケーブル (4本)
オプションモジュール	天吊り金具、SDIモジュール、DVI-Dモジュール、交換用ランプ

よくある質問 - PT-DW100 PANASONIC

プロジェクターの電源を入れるにはどうすればいいですか？

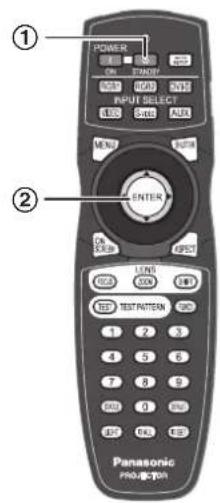

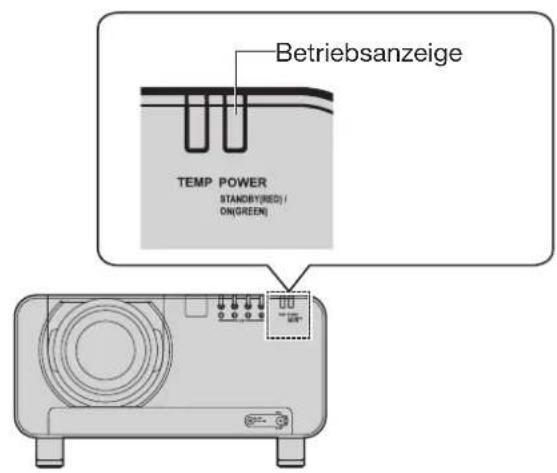

MAIN POWERスイッチを「I」にし、リモコンまたは本体のPOWER ONボタンを押します。電源インジケーターが緑色に点灯します。

ランプを交換するにはどうすればいいですか？

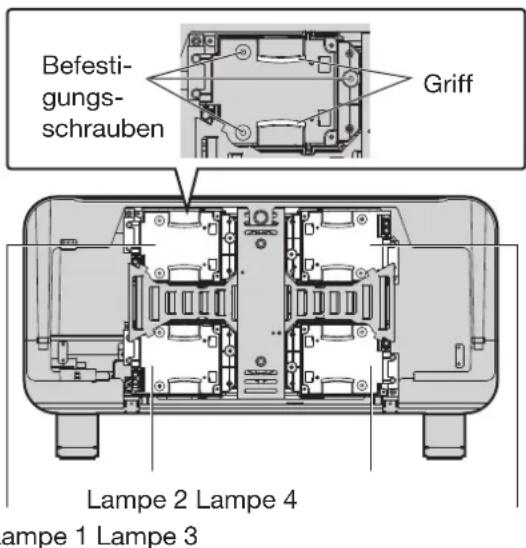

本体の電源を切り、電源プラグを抜きます。ランプが冷めるまで待ちます。ランプカバーを外し、ネジを緩めてランプを引き出し、新しいランプを挿入します。正しく装着されていることを確認してください。ランプ交換は資格のある技術者のみが行ってください。

エアフィルターの掃除方法を教えてください。

本体の電源を切り、電源プラグを抜きます。フィルターカバーを外し、フィルターを取り出して、掃除機で吸うか水洗いします。完全に乾かしてから再装着してください。

プロジェクターに画像が表示されません。どうすればいいですか？

MAIN POWERスイッチが入っているか、ランプが点灯しているか、正しい入力信号が選択されているかを確認します。ケーブル接続を確認してください。自己診断表示にコードが表示されている場合は、マニュアルの表を参照してください。

画像のピントを合わせるにはどうすればいいですか？

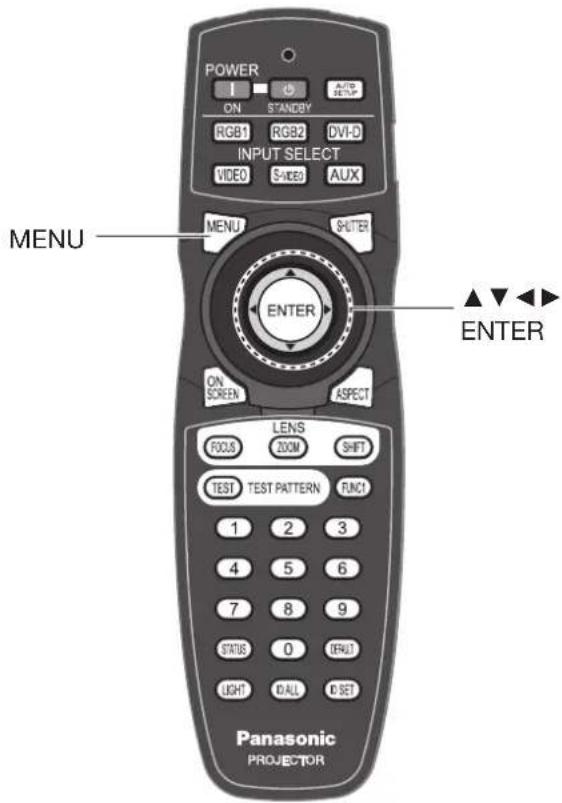

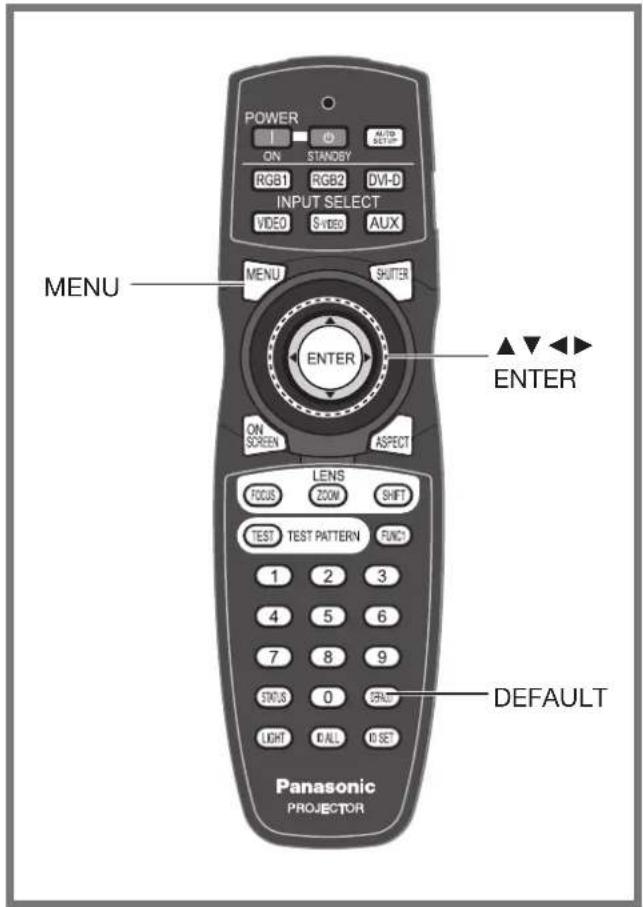

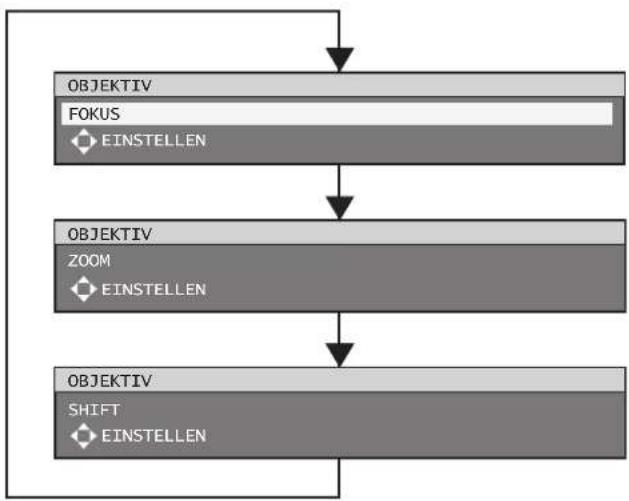

リモコンのLENSボタンを押し、次にFOCUSを押し、矢印キーでピントを調整します。また、ZOOMやSHIFTでサイズや位置の調整も可能です。

1台のリモコンで複数のプロジェクターを操作できますか？

はい、各プロジェクターにID番号を割り当て（メニュー「プロジェクター設定」）、リモコンのID SETボタンで該当IDに設定します。ID ALLを使用すると全て同時に操作できます。

エラーメッセージ「U11」はどういう意味ですか？

U11はランプの使用時間が1 2 000時間を超えたことを意味します。直ちにランプを交換してください。

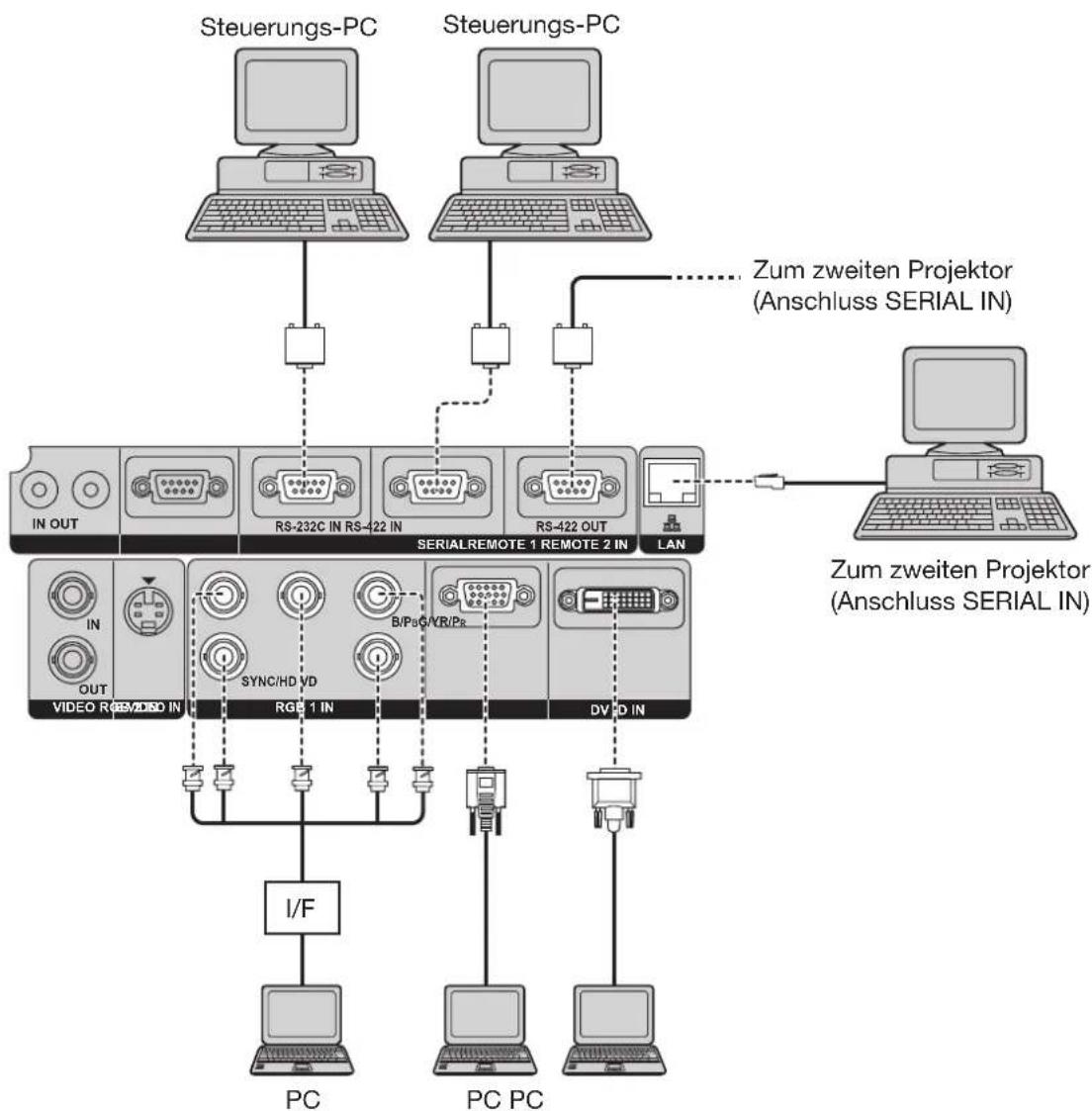

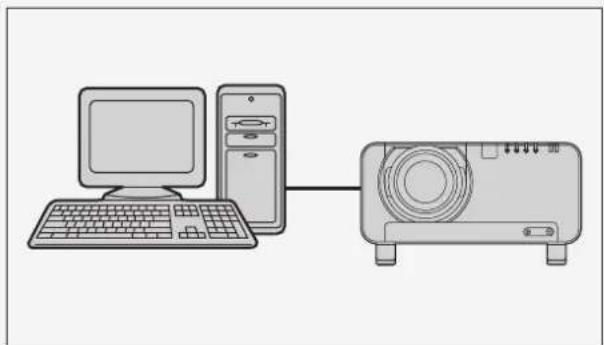

パソコンを接続するにはどうすればいいですか？

VGAまたはDVI-Dケーブルを使用します。RGB2 (D-Sub) またはDVI-D入力に接続します。その後、RGB2またはDVI-Dボタンで該当入力を選んでください。

プロジェクターが非常に熱くなります。正常ですか？

はい、ランプは多くの熱を発生します。通気口をふさがないようにし、最小距離を守ってください。過熱時は自動的に電源が切れます。

投影方向（天吊りや背面投影）を変更するにはどうすればいいですか？

メニュー「プロジェクター設定」で設置方向を選択します。床置き/前面、天吊り/前面、床置き/背面、天吊り/背面から選べます。

使用説明書 PT-DW100 PANASONIC

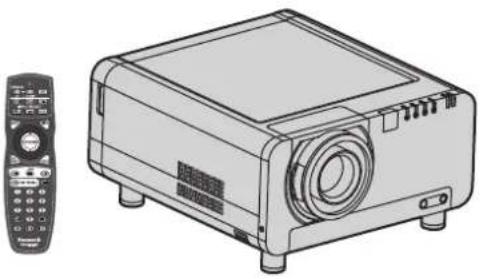

Line drawing of a projector with a remote control unit beside it (no text or symbols)

Bedienungsanleitung

3-Chip DLP®-Projektor

Gewerbliche Nutzung

Modelle Nr.

PT-DW100E

Abstract digital background with interlocking gears and abstract letter-like symbols (no readable text or labels)

Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Lieber Panasonic-Kunde:

In dieser Bedienungsanleitung finden Sie alle Informationen zum Betrieb des Farbprojektors. Wir hoffen, dass Sie damit die beste Leistung für Ihr Produkt erreichen können und dass Sie mit Ihrem DLP ^® -Projektor von Panasonic zufrieden sein werden.

Die Seriennummer Ihres Gerätes finden Sie auf der Rückseite. Tragen Sie bitte diese Seriennummer in den nachstehenden Freiraum ein und bewahren Sie diese Anleitung zum späteren Nachschlagen an einem sicheren Ort auf.

Modellnummer: PT-DW100E

Seriennummer:

WICHTIGE HINWEISE ZUR SICHERHEIT 4

Hinweise für die Sicherheit 6

Vor der Inbetriebnahme 10

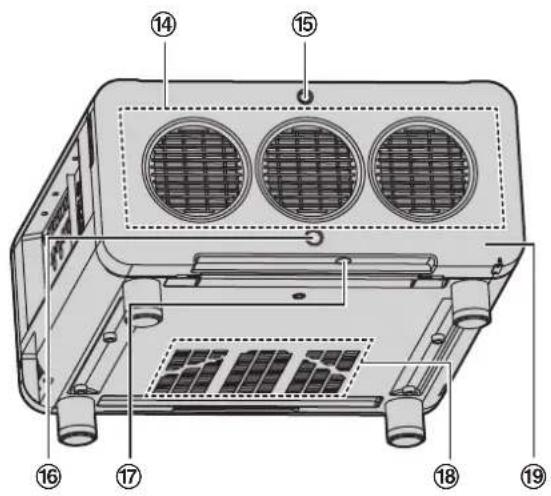

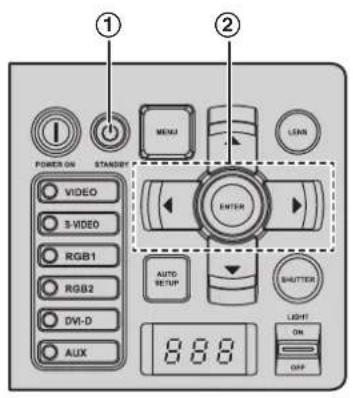

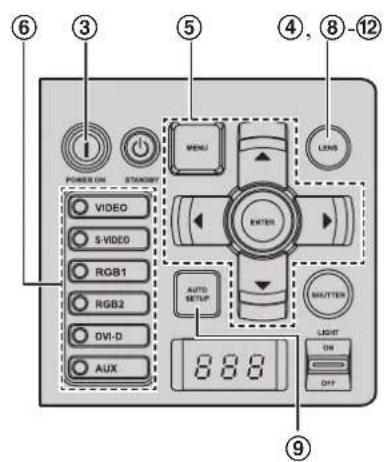

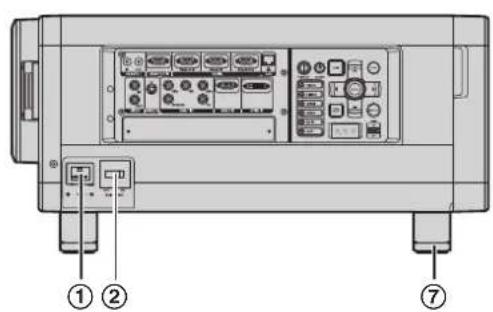

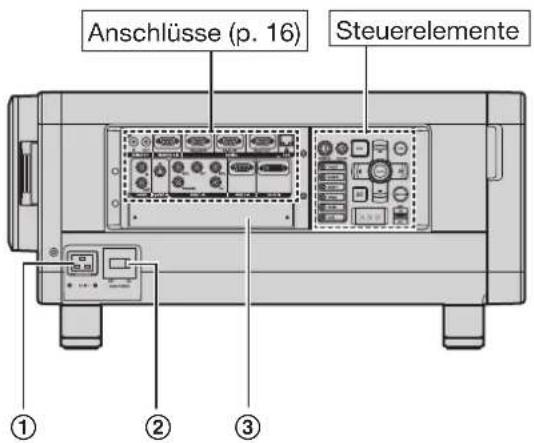

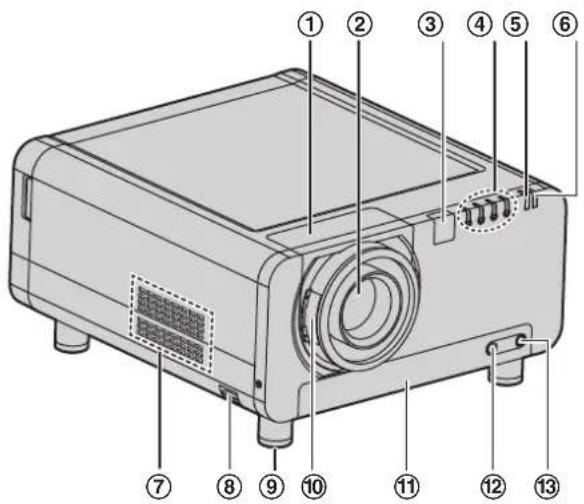

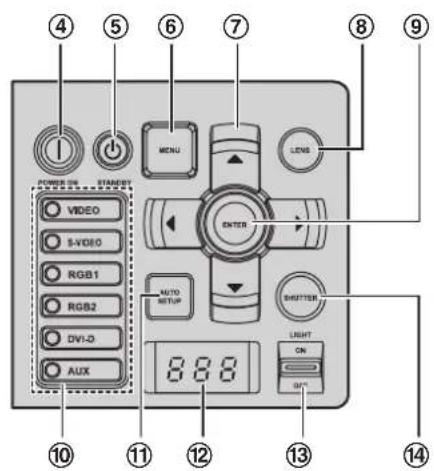

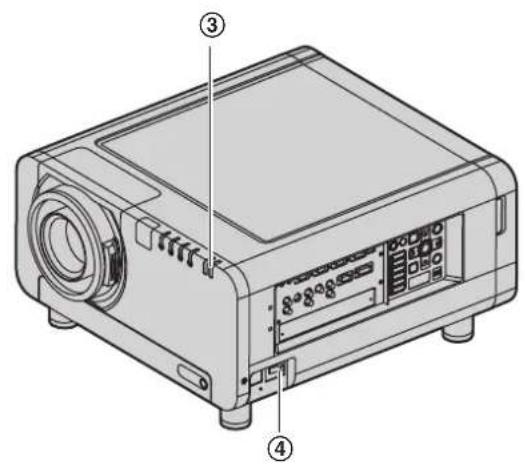

Anordnung und Funktion der Tasten und Bauteile 12

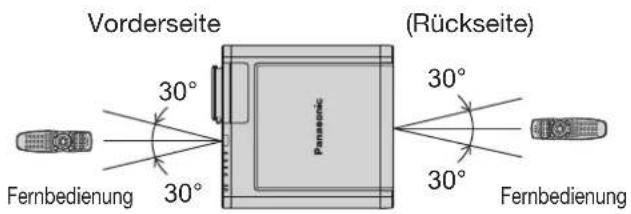

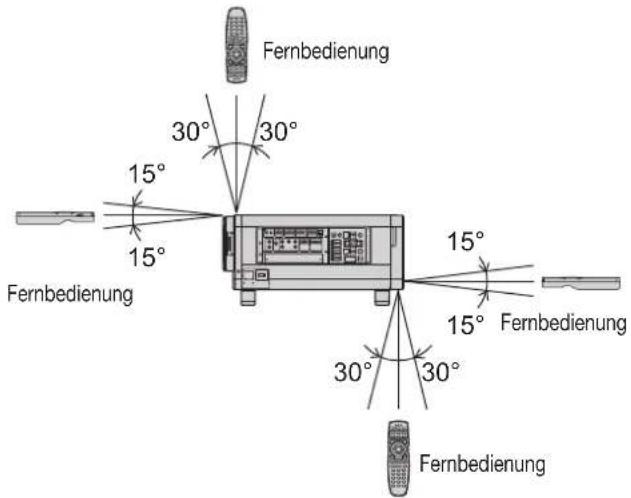

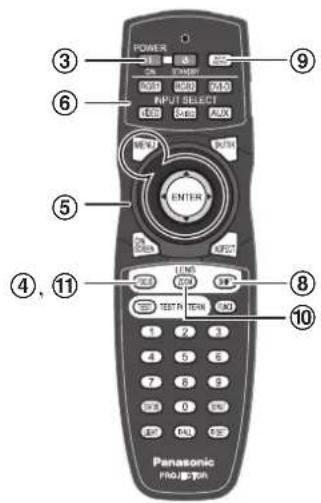

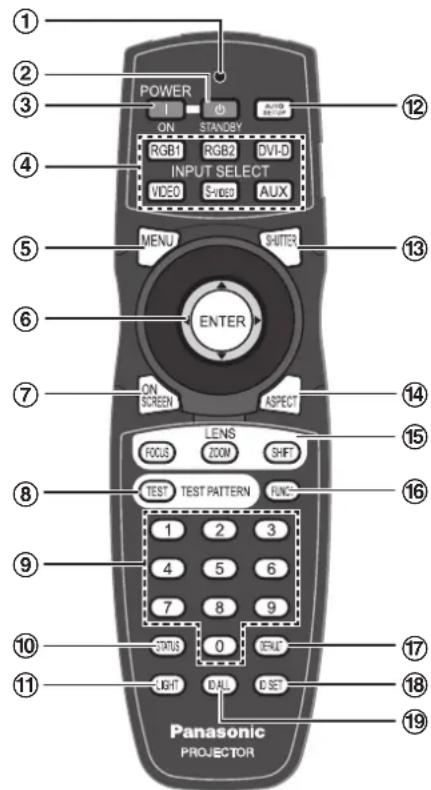

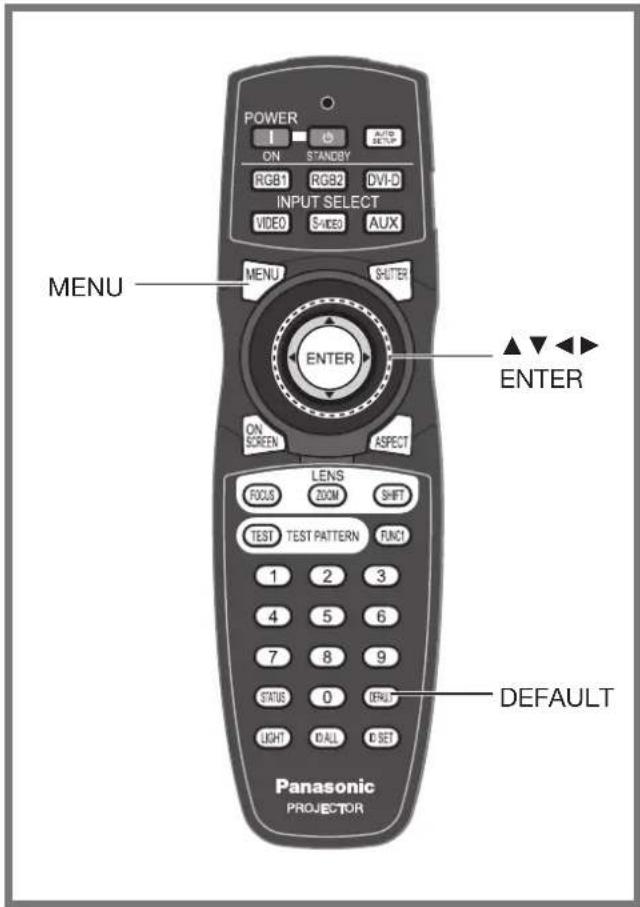

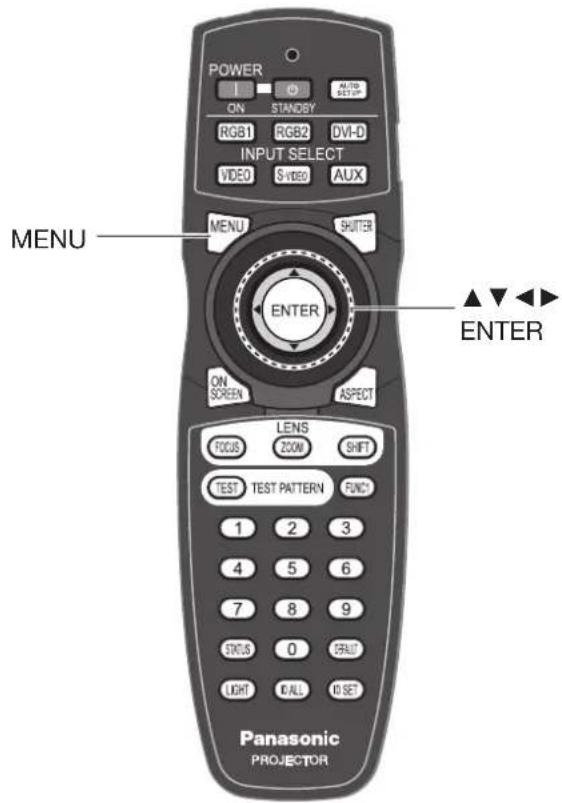

Verwendung der Fernbedienung 17

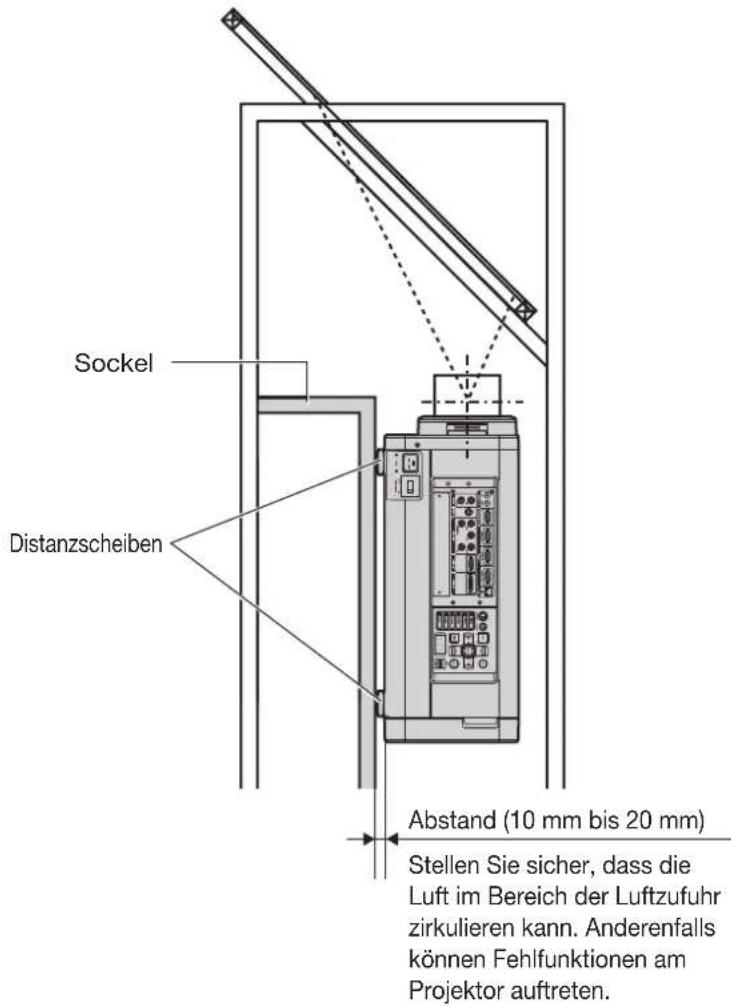

Montage 19

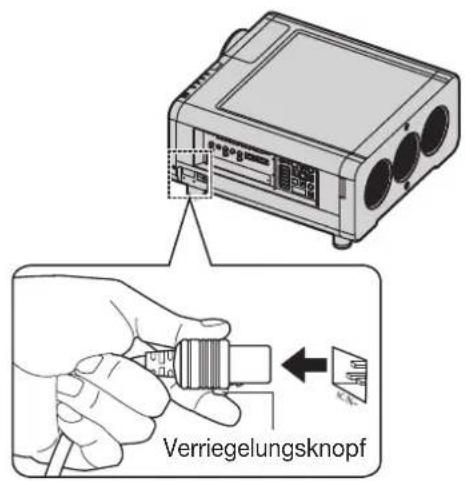

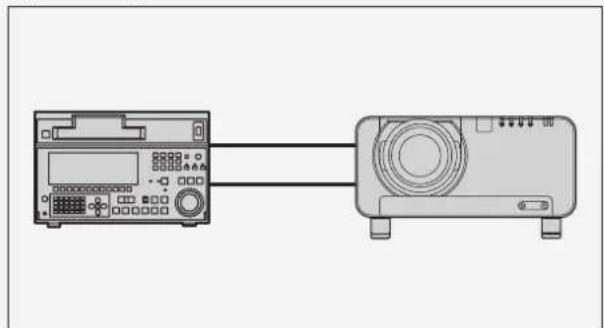

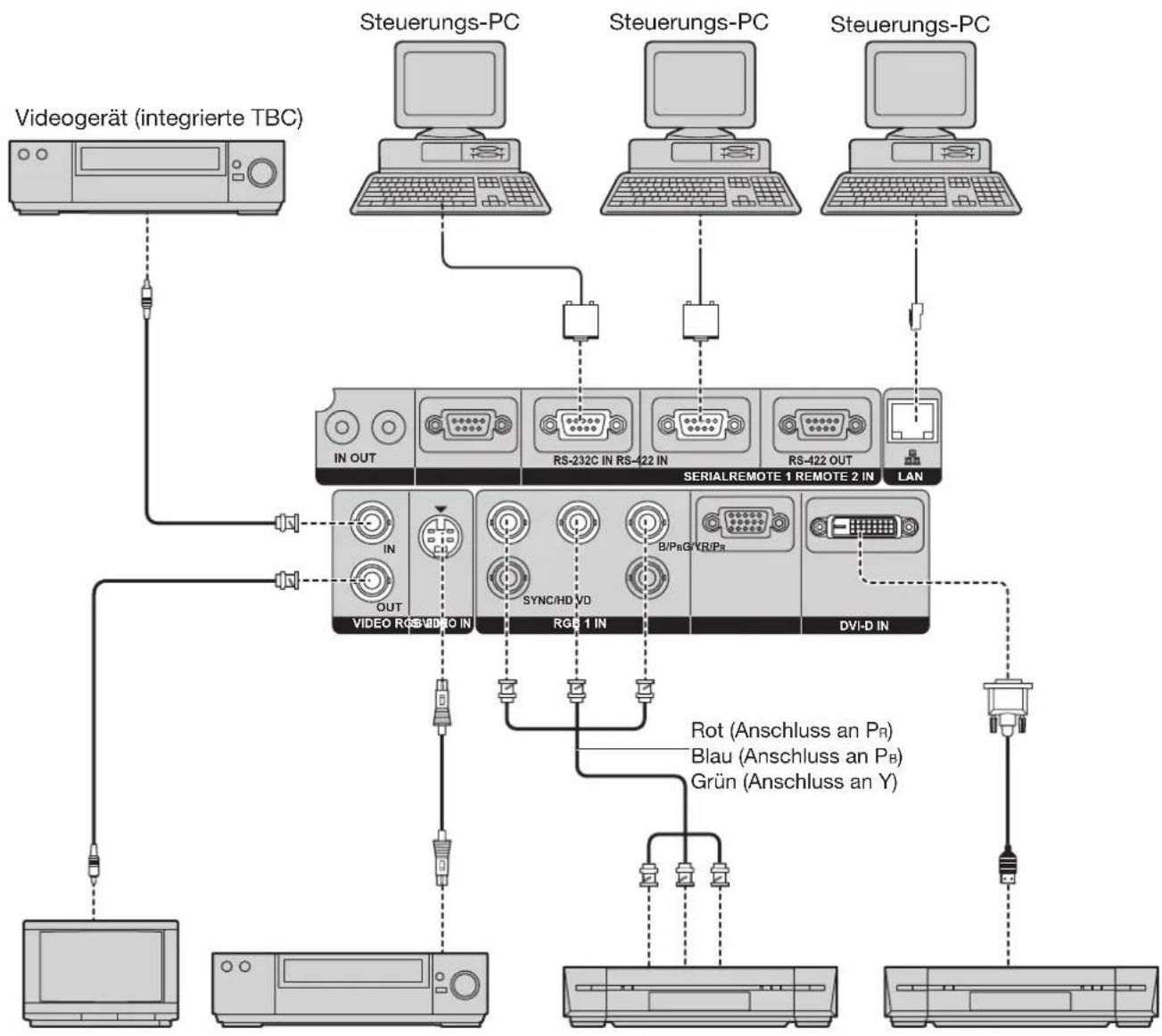

Anschluss 25

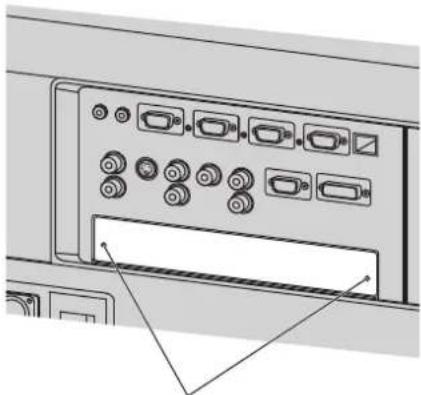

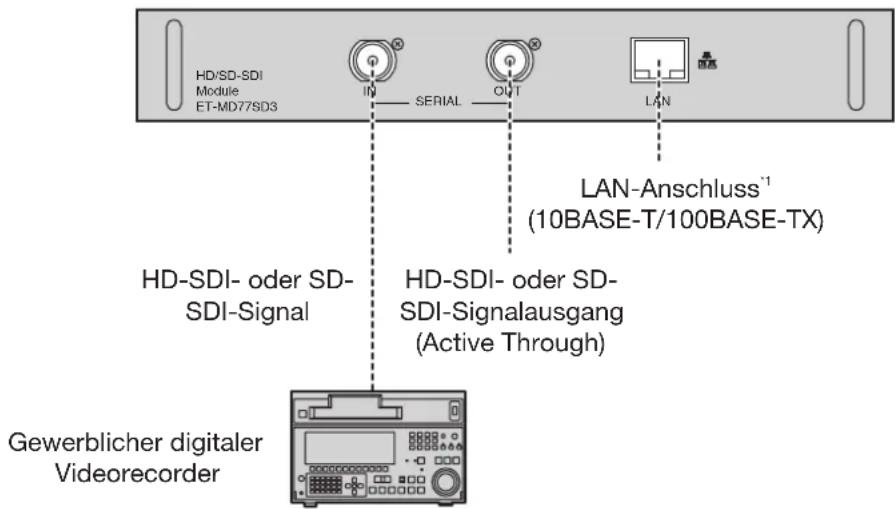

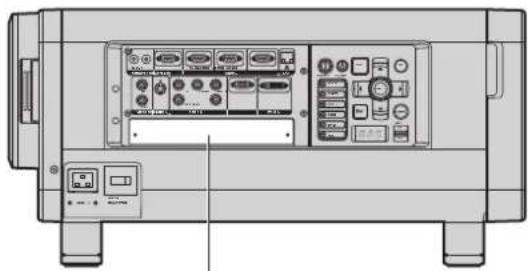

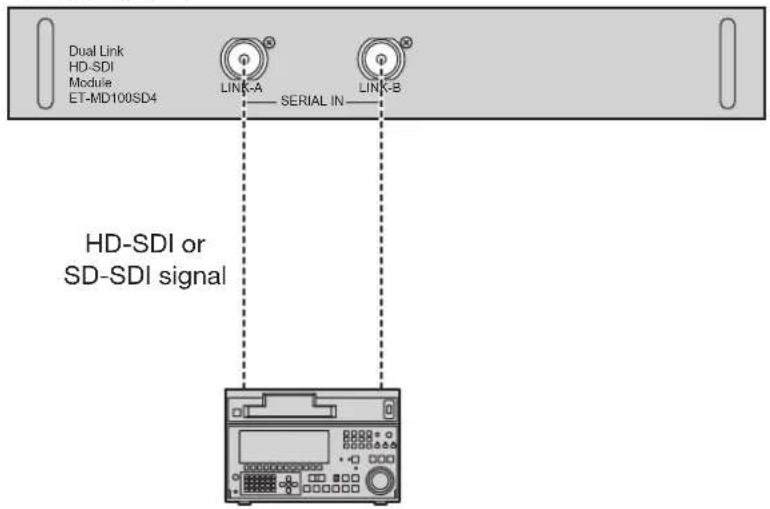

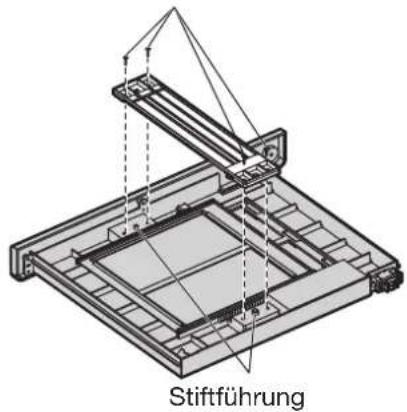

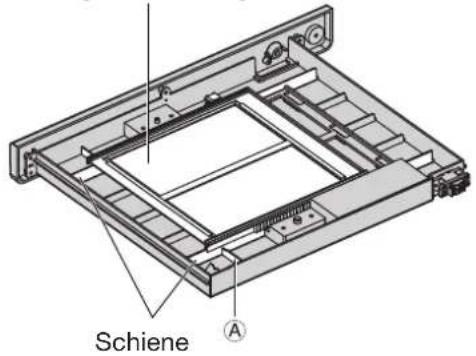

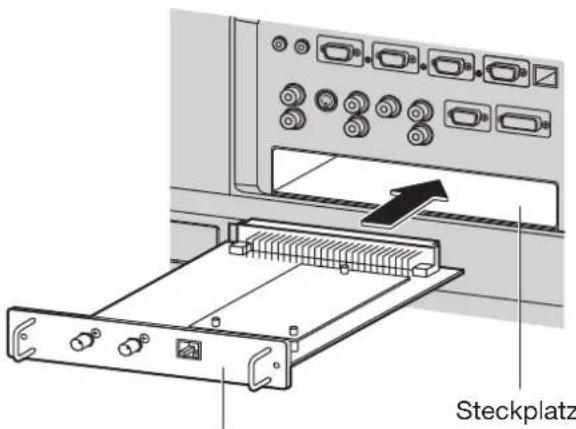

Einbau von Anschlussmodulen (optional) 28

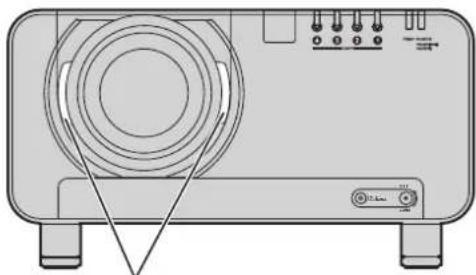

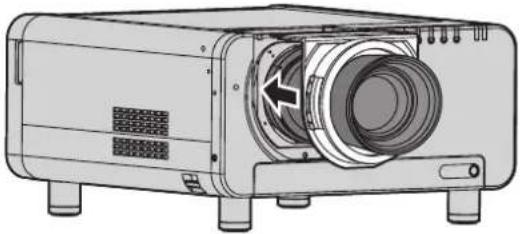

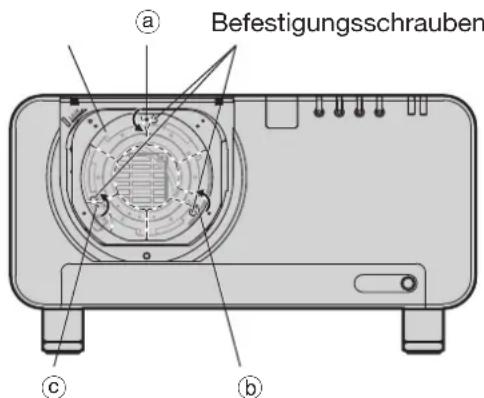

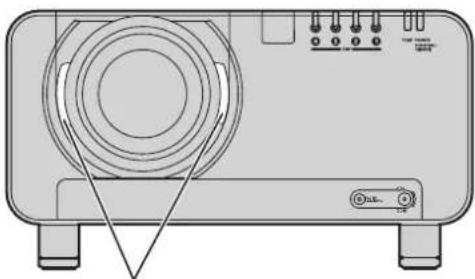

Anbringen und Entfernen von Projektionsobjektiven (optional) 34

Projektion 35

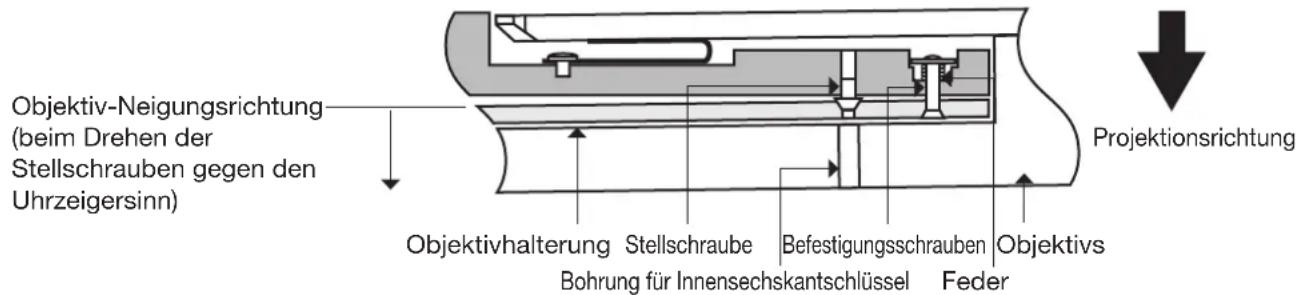

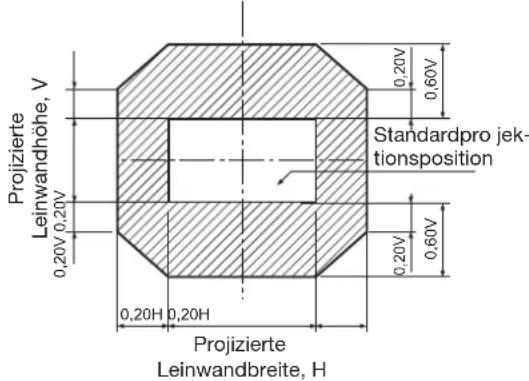

Einstellen des Objektivs 38

Erfassung neuer Eingangssignaldaten 43

Grundlegende Bedienfunktionen über die Fernbedienung 46

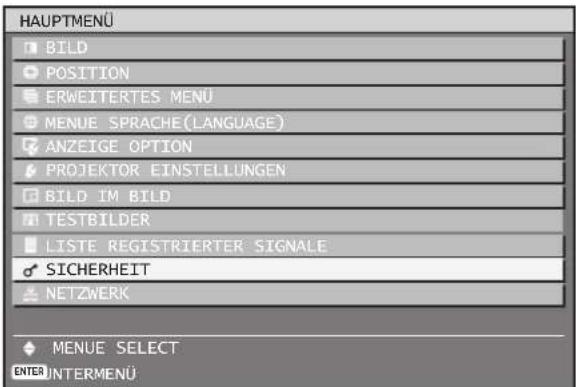

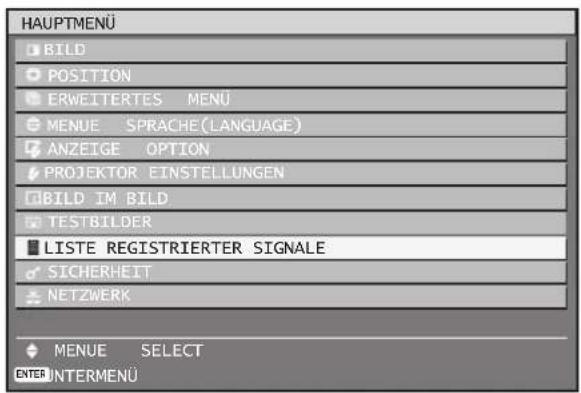

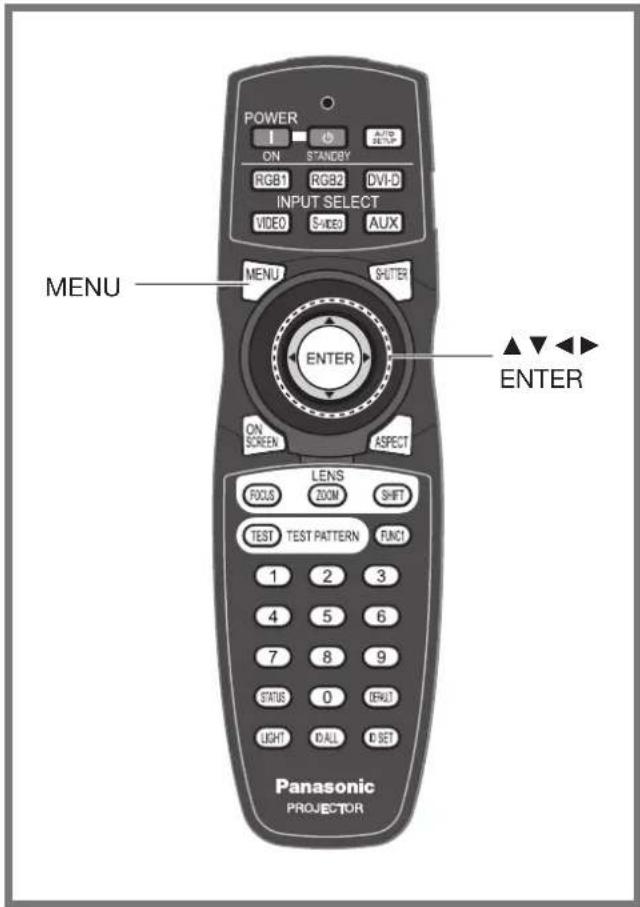

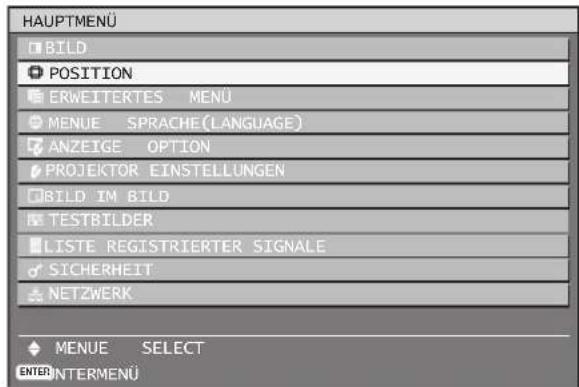

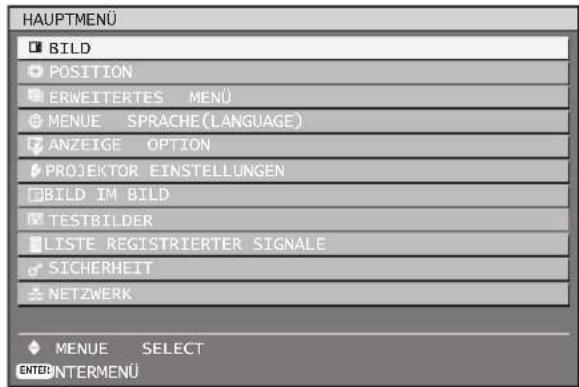

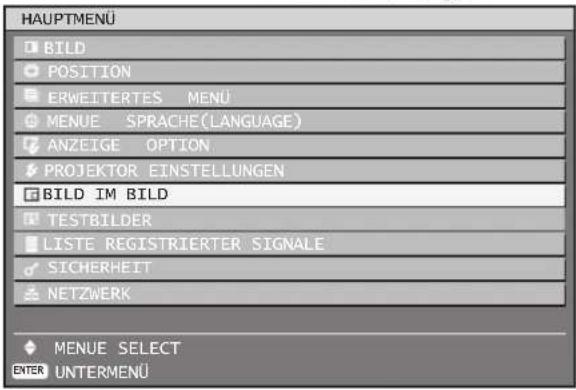

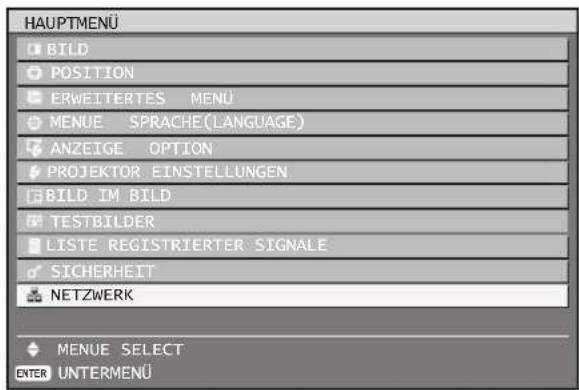

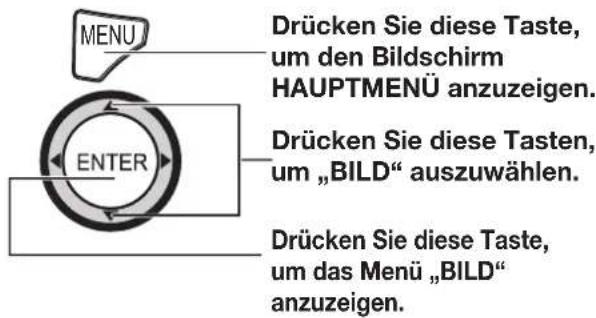

Bildschirmmenüs 49

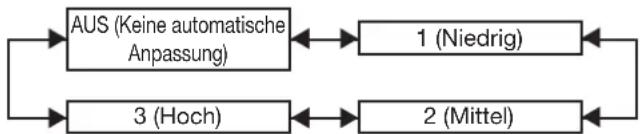

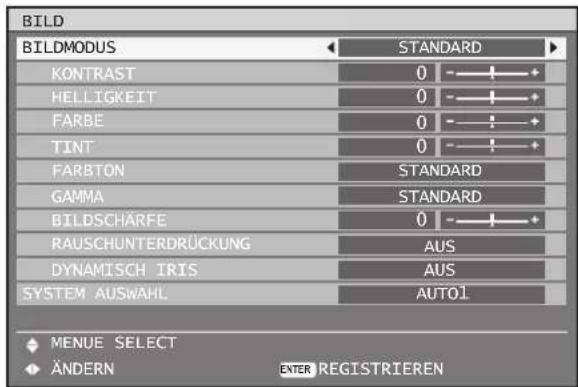

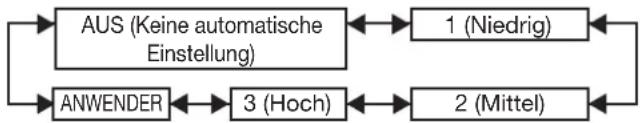

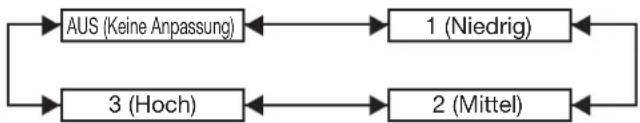

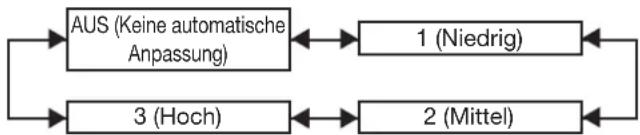

Einstellen des Bildes 52

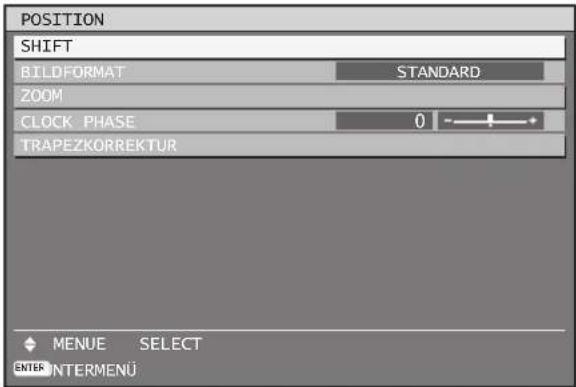

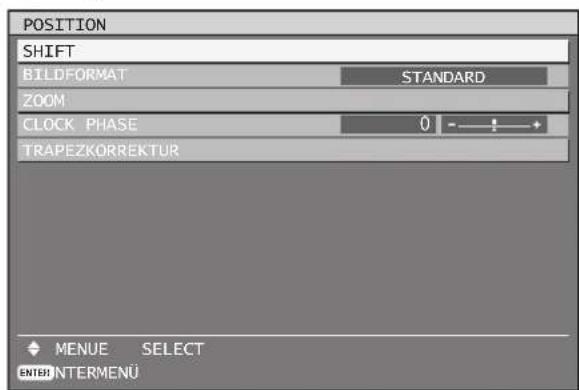

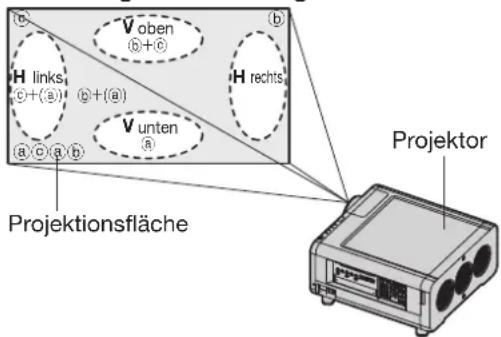

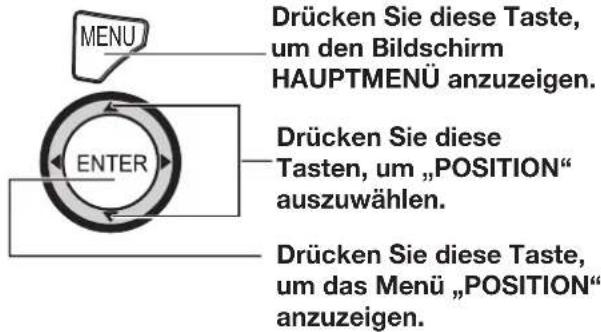

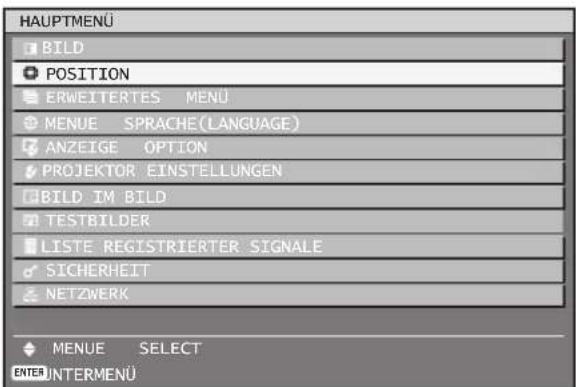

Einstellen der Position 58

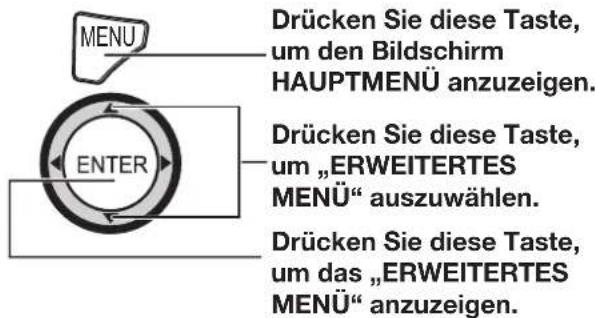

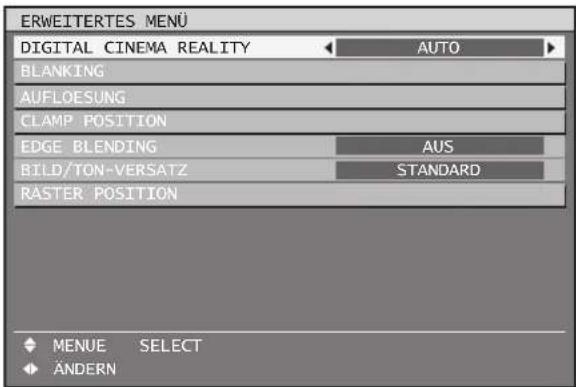

Verwendung des ERWEITERTEN MENÜS 62

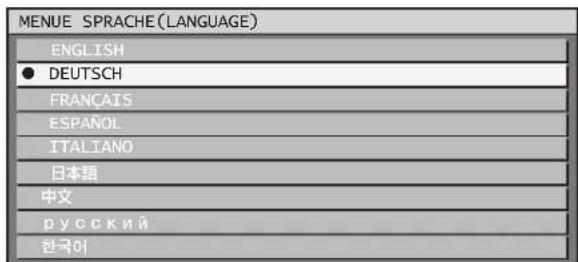

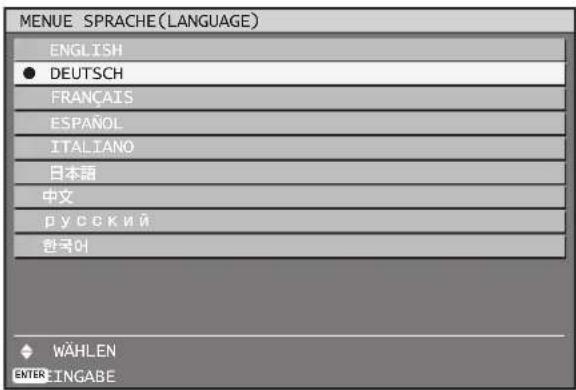

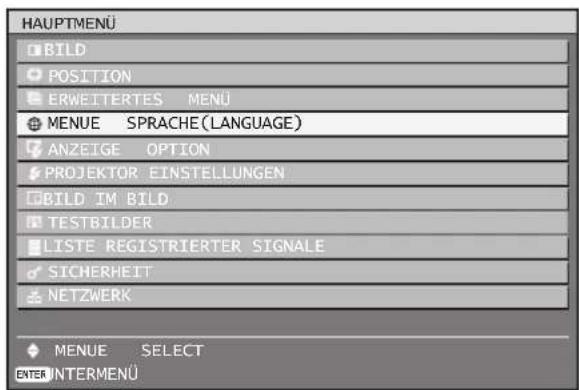

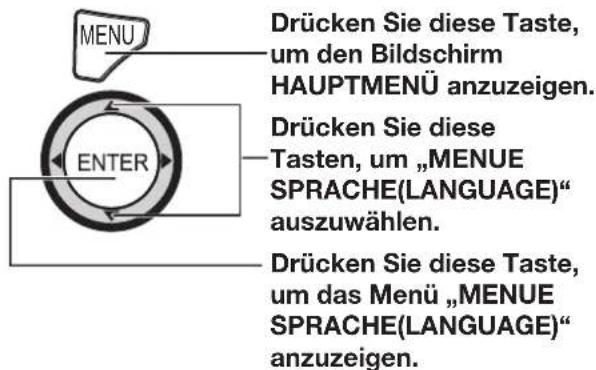

Einstellen der MENÜSPRACHE 67

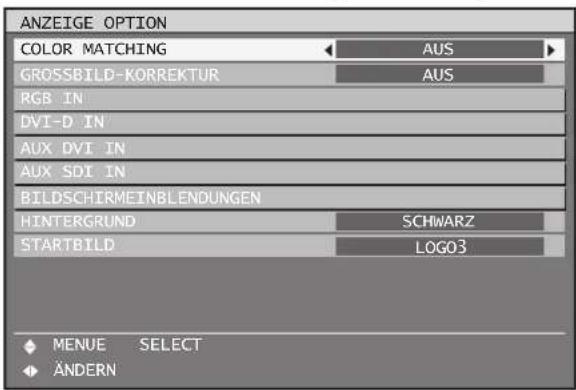

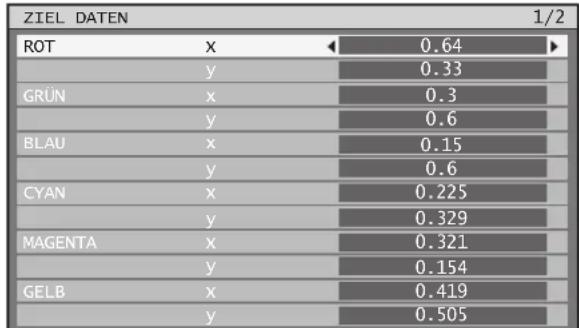

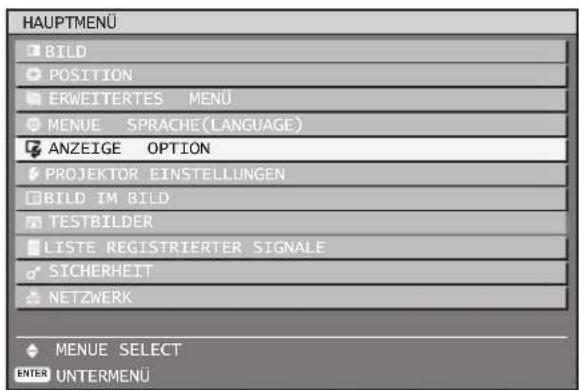

Anzeigeoptions-Einstellungen 68

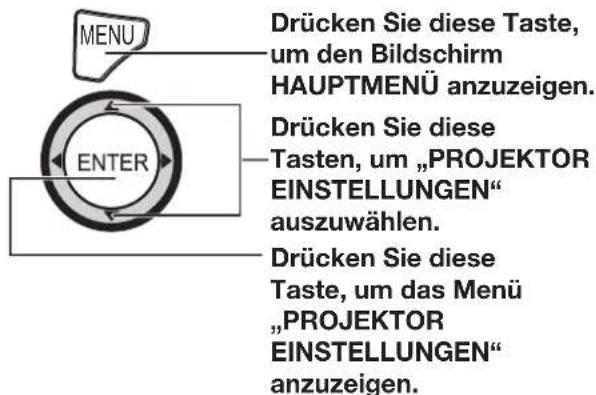

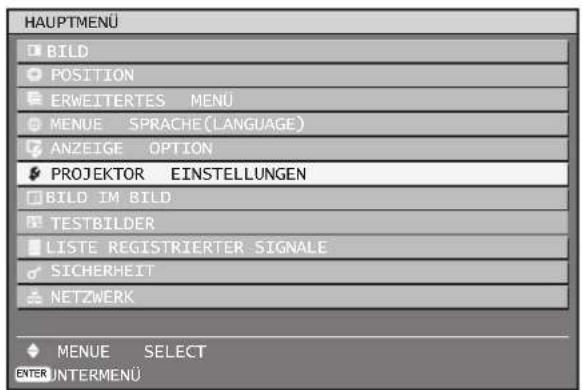

Projektoreinrichtung 75

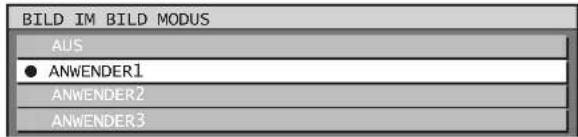

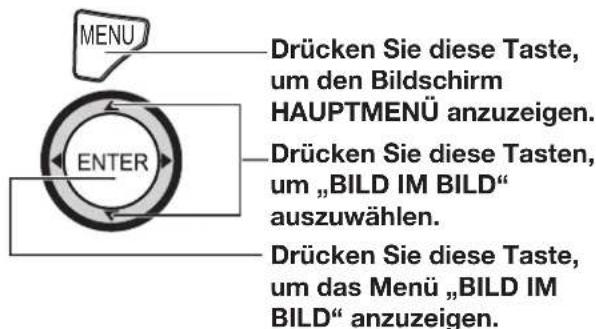

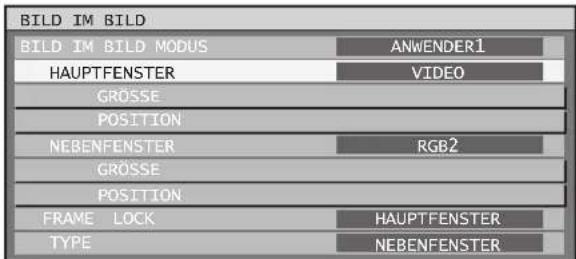

BILD IM BILD 83

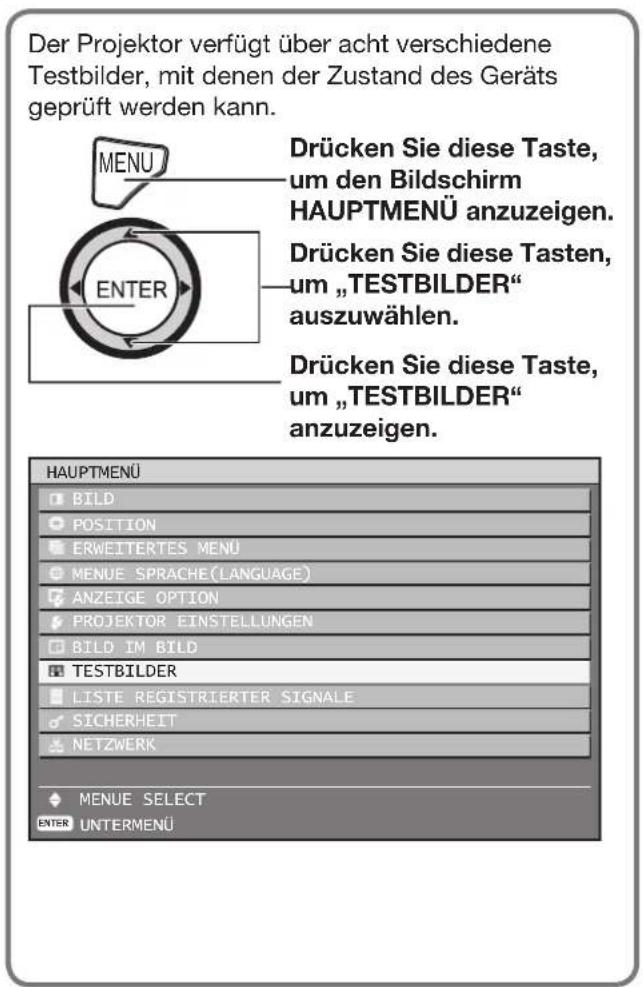

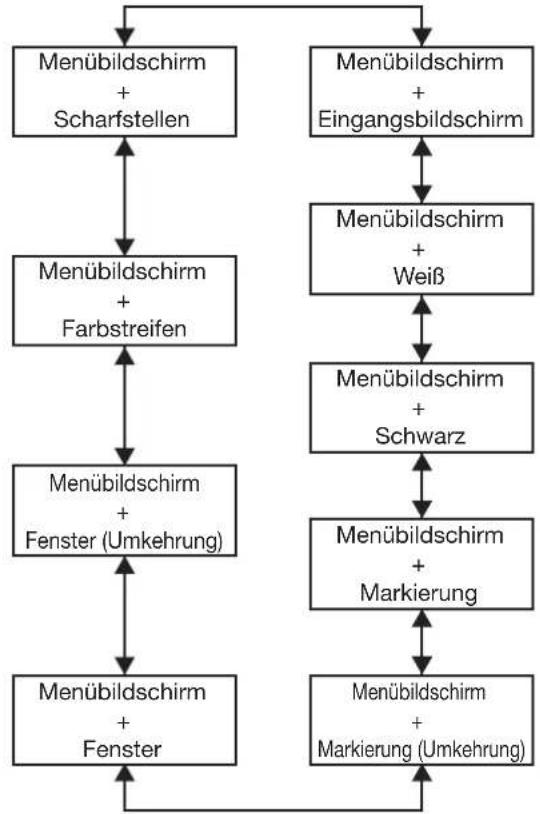

Anzeige des internen Testbildes 85

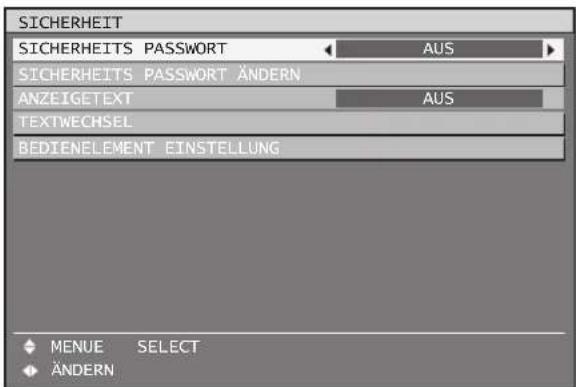

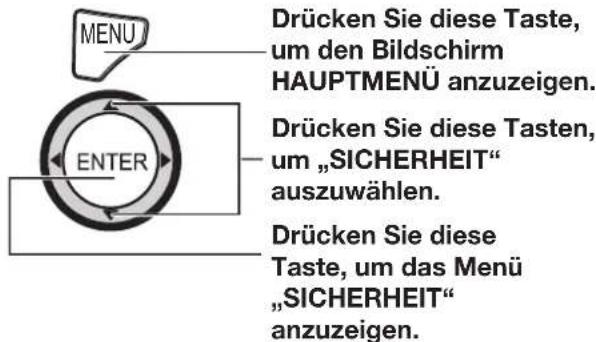

Einrichten der Sicherheitseinstellungen 86

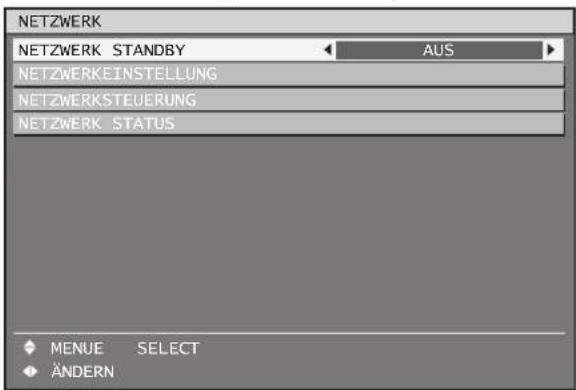

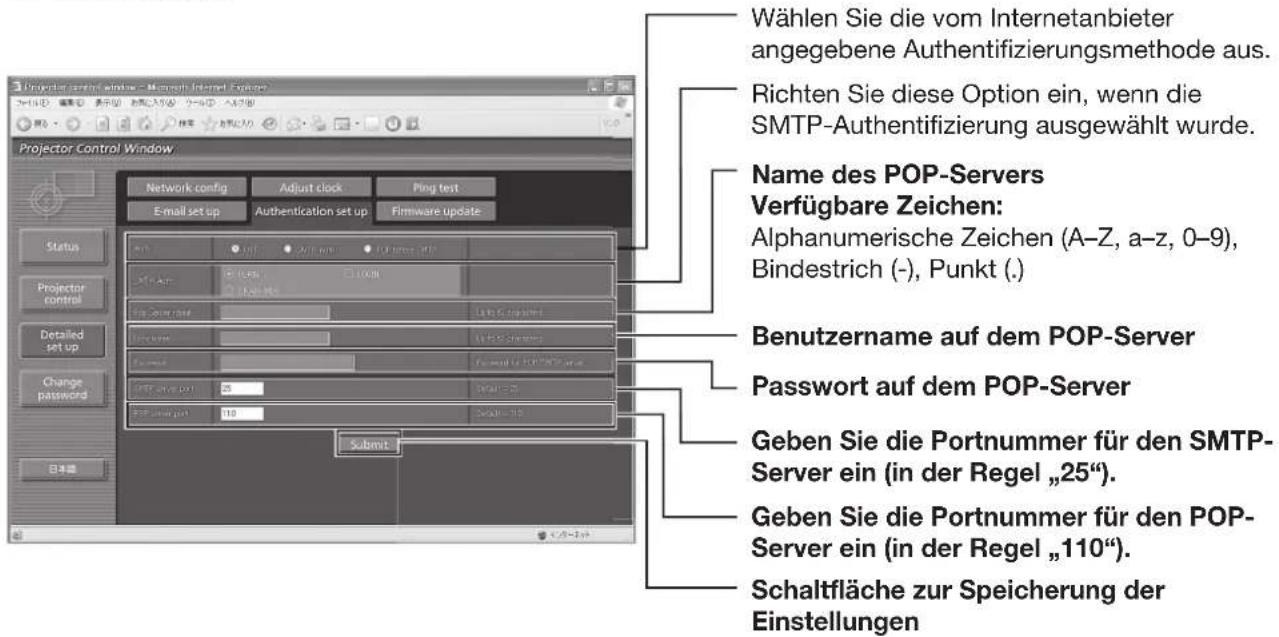

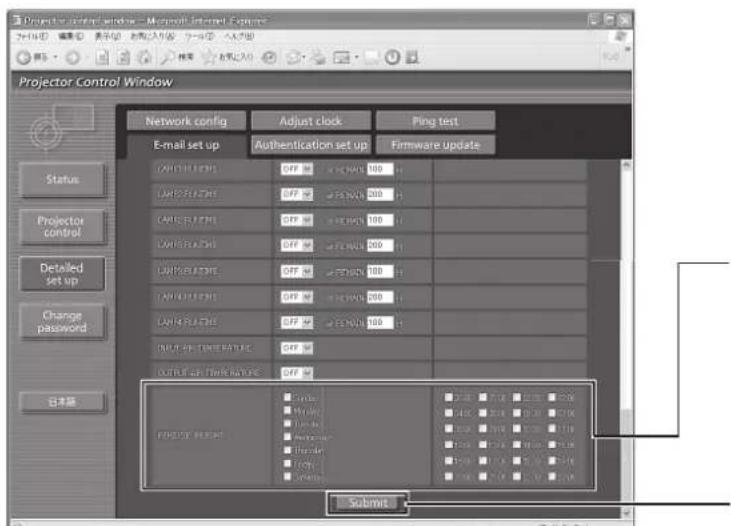

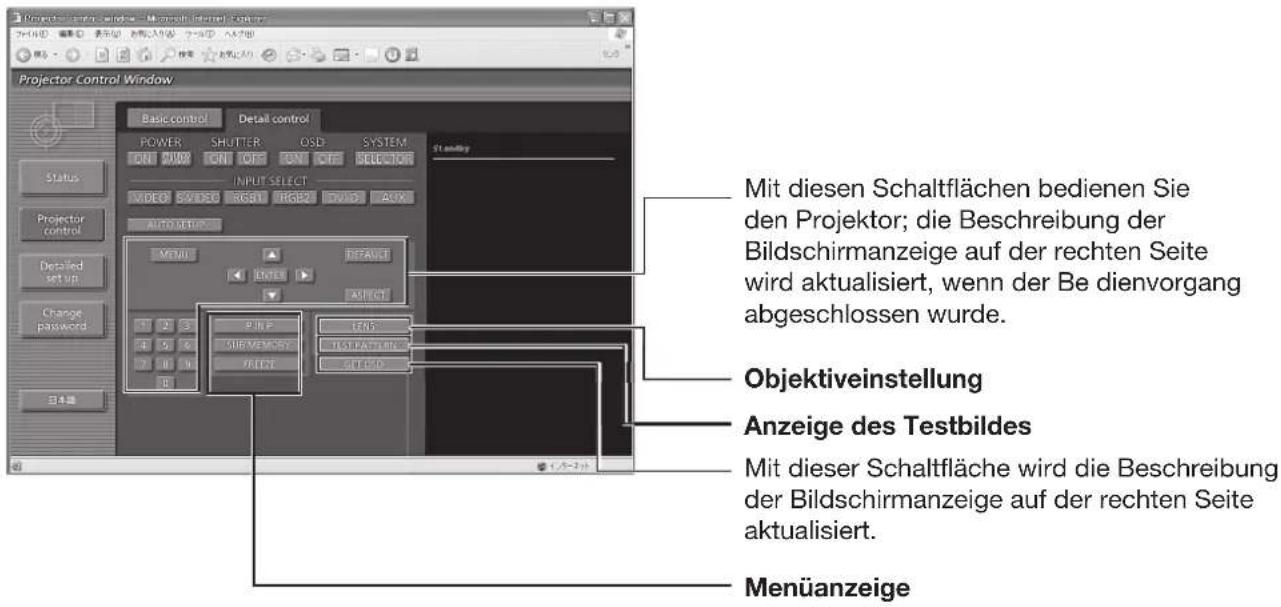

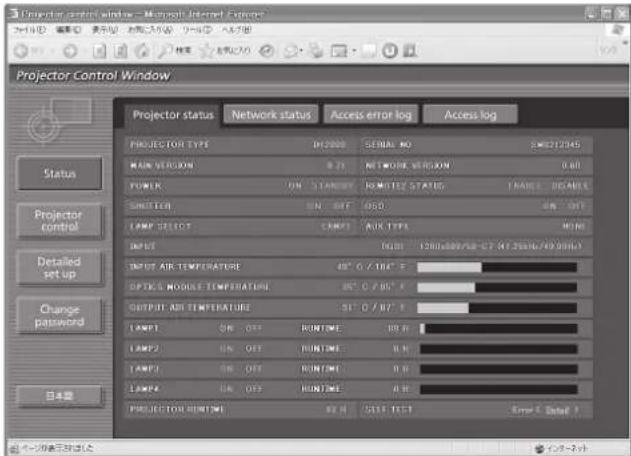

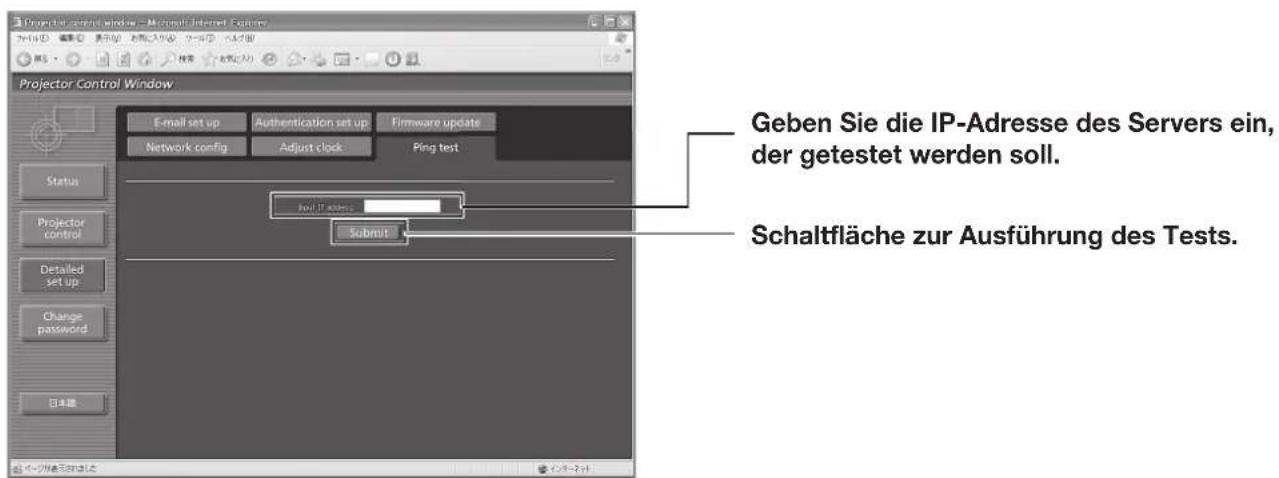

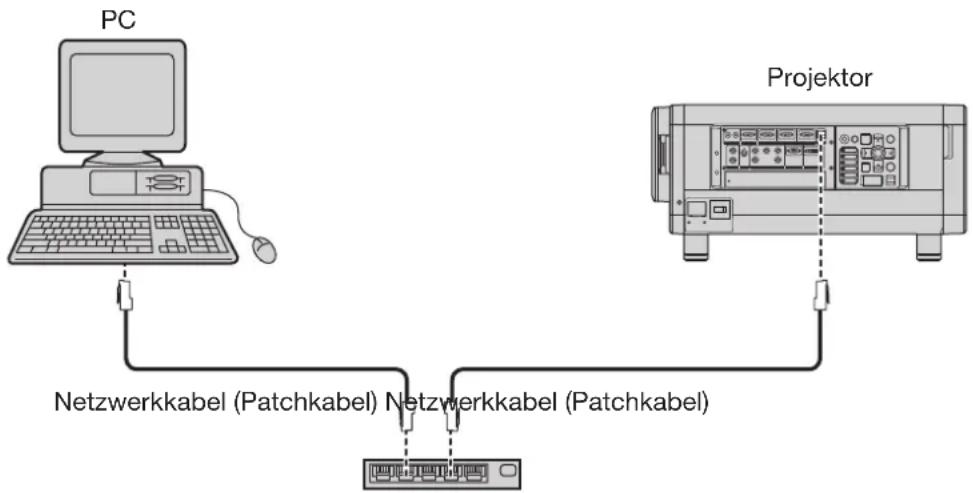

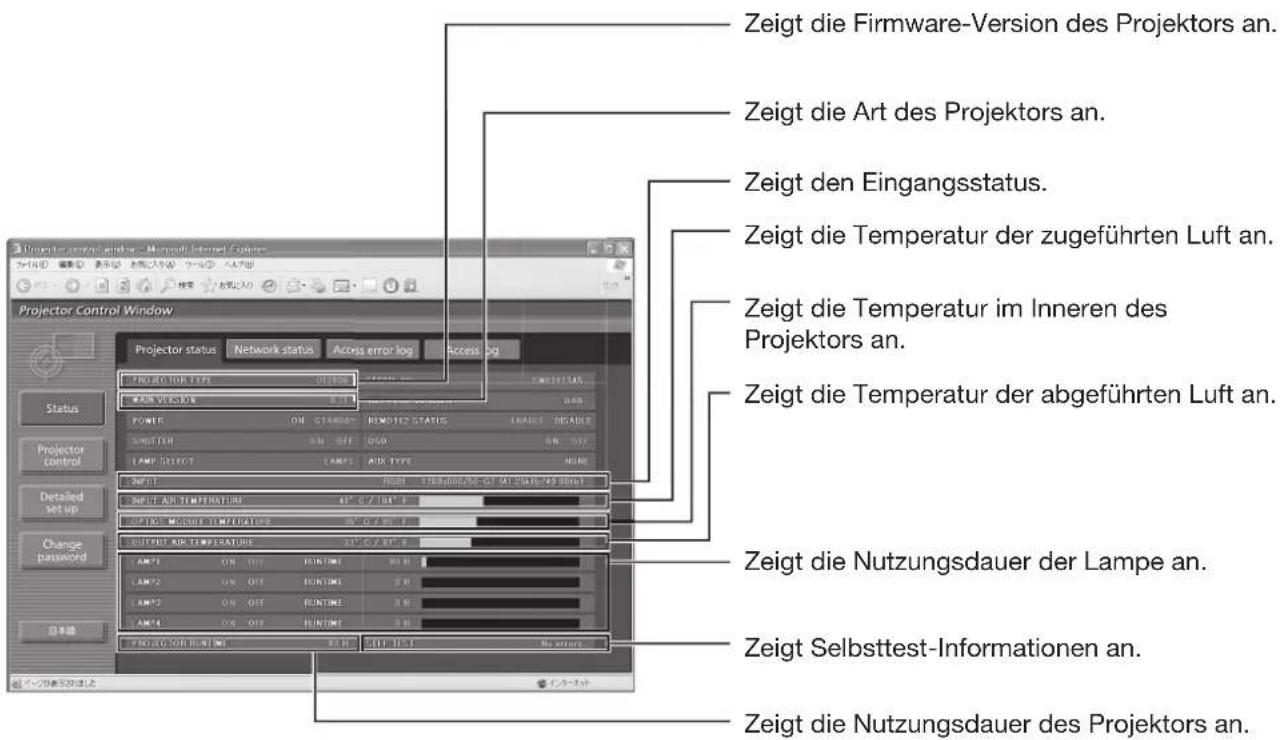

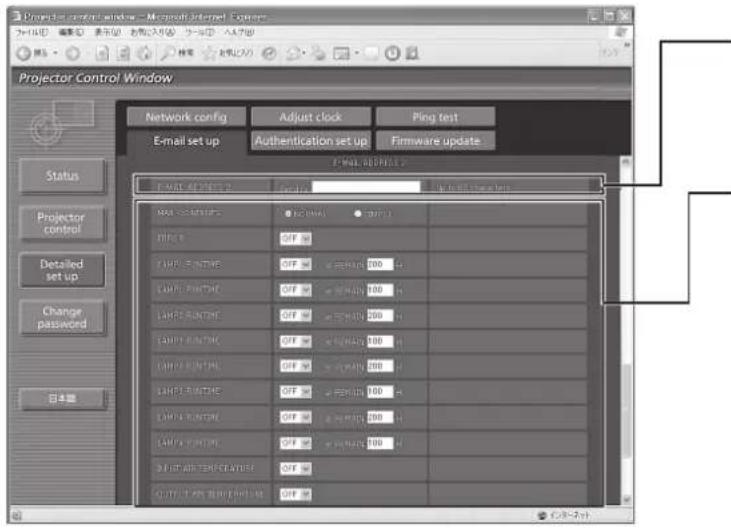

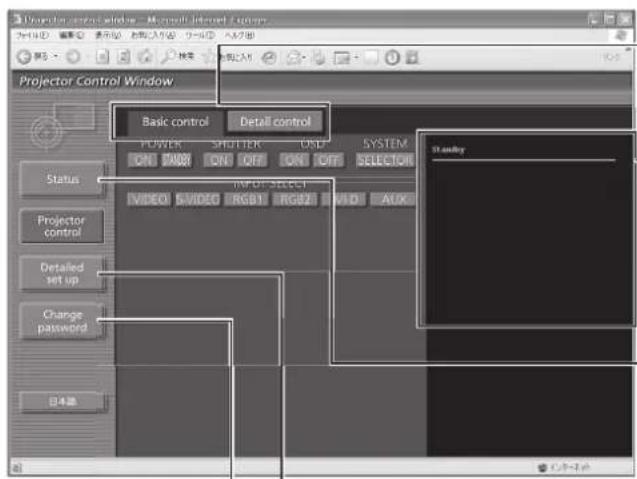

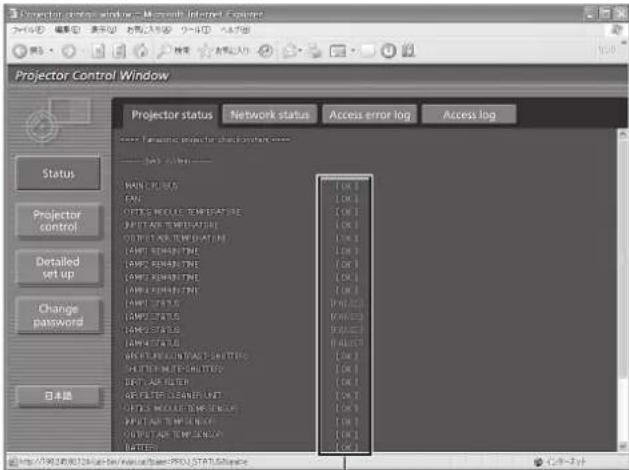

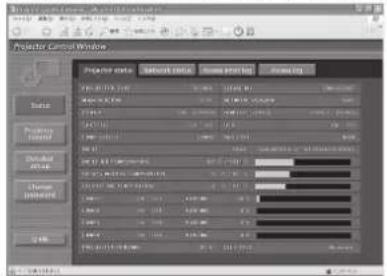

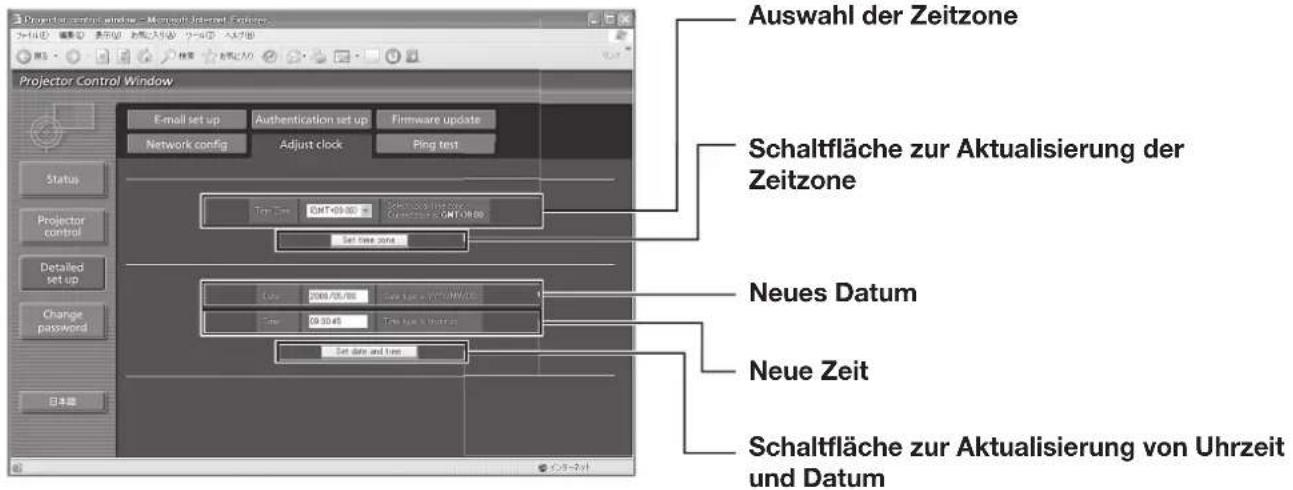

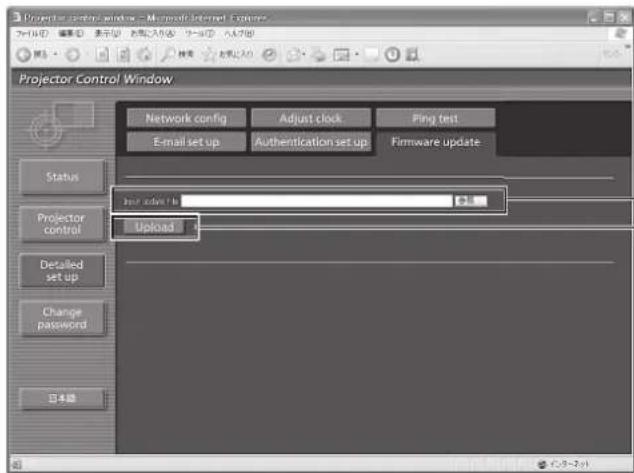

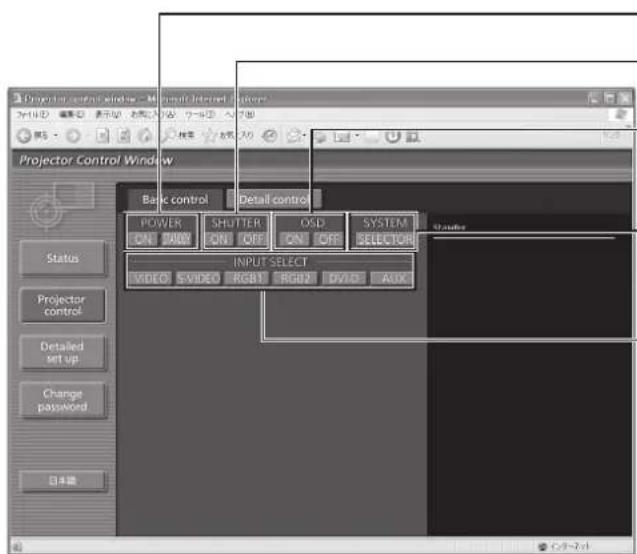

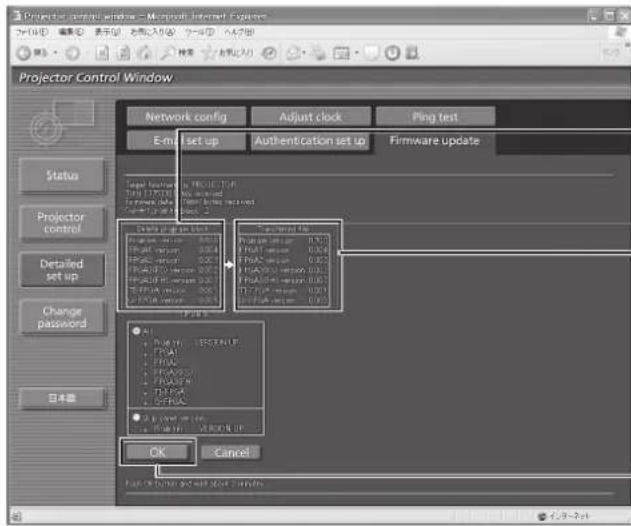

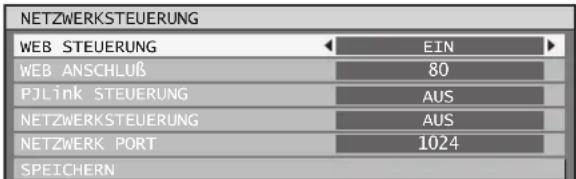

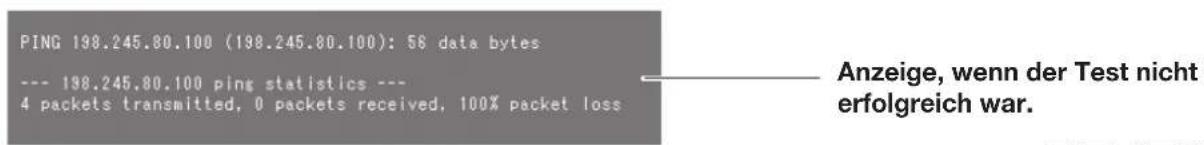

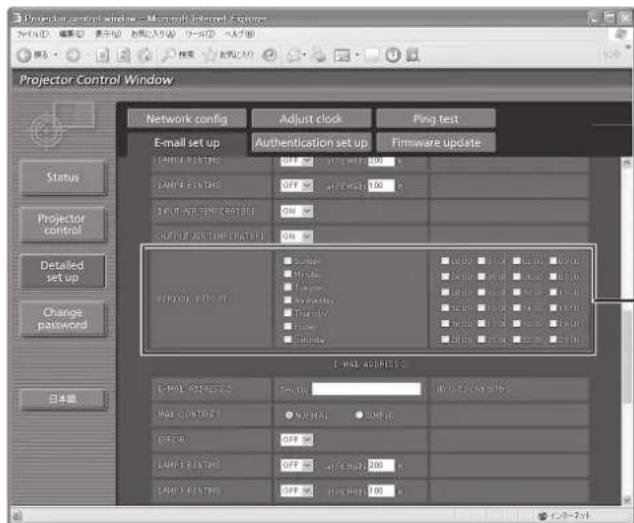

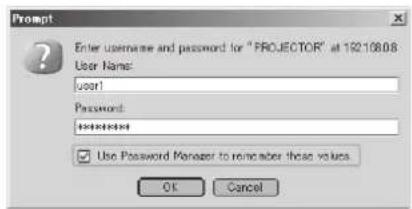

Verwendung der Netzwerkfunktion 89

Verwendung des PJLink™-Protokoll 103

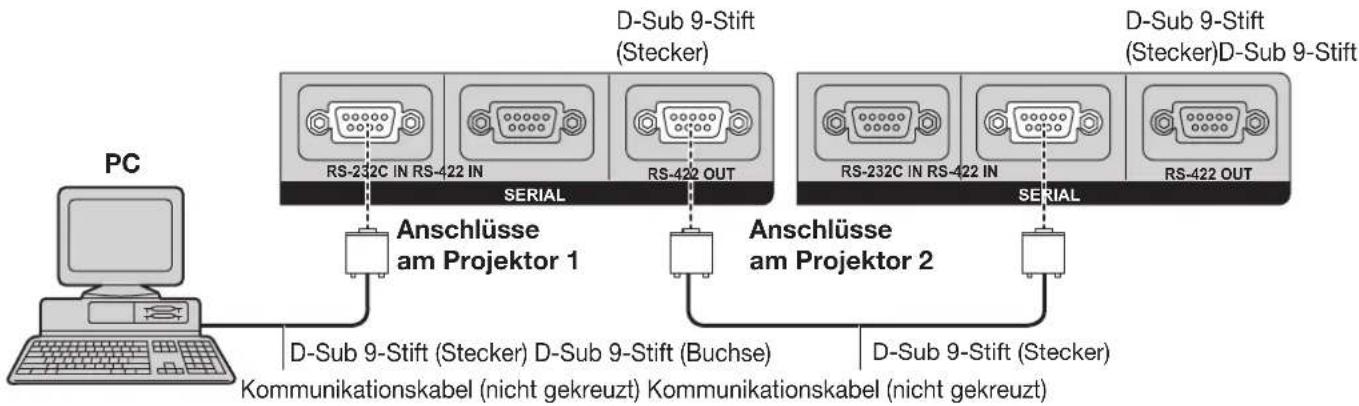

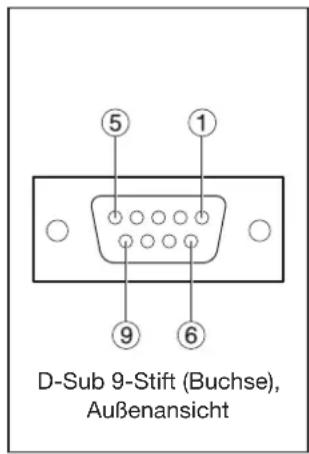

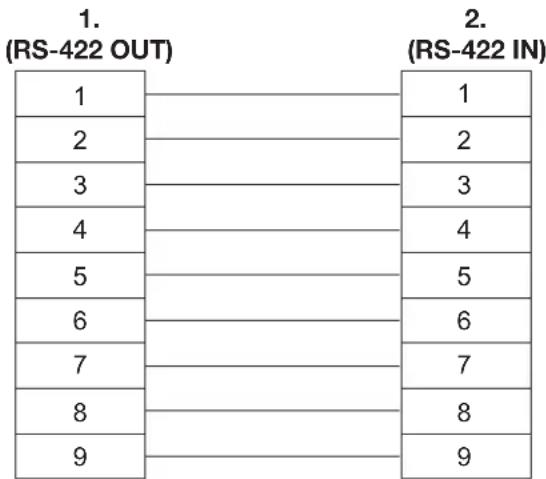

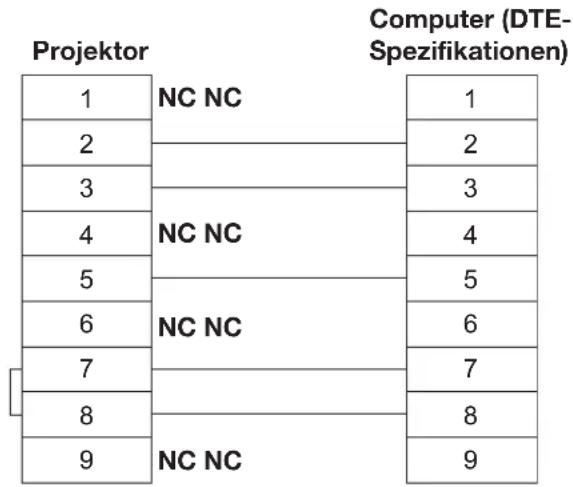

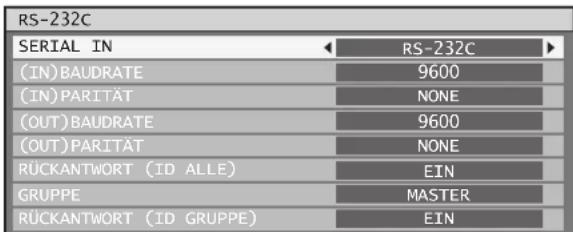

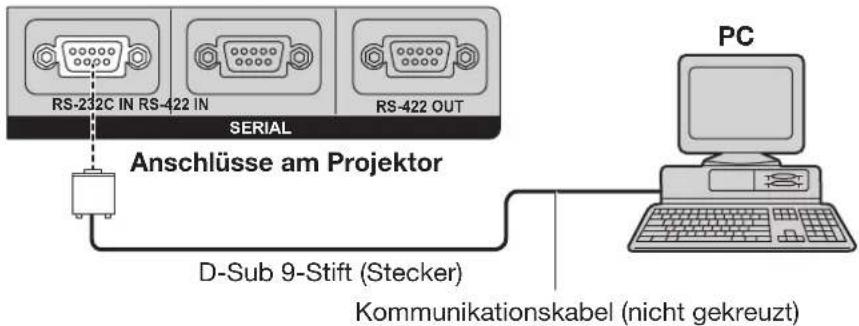

Verwenden der seriellen Anschlüsse 104

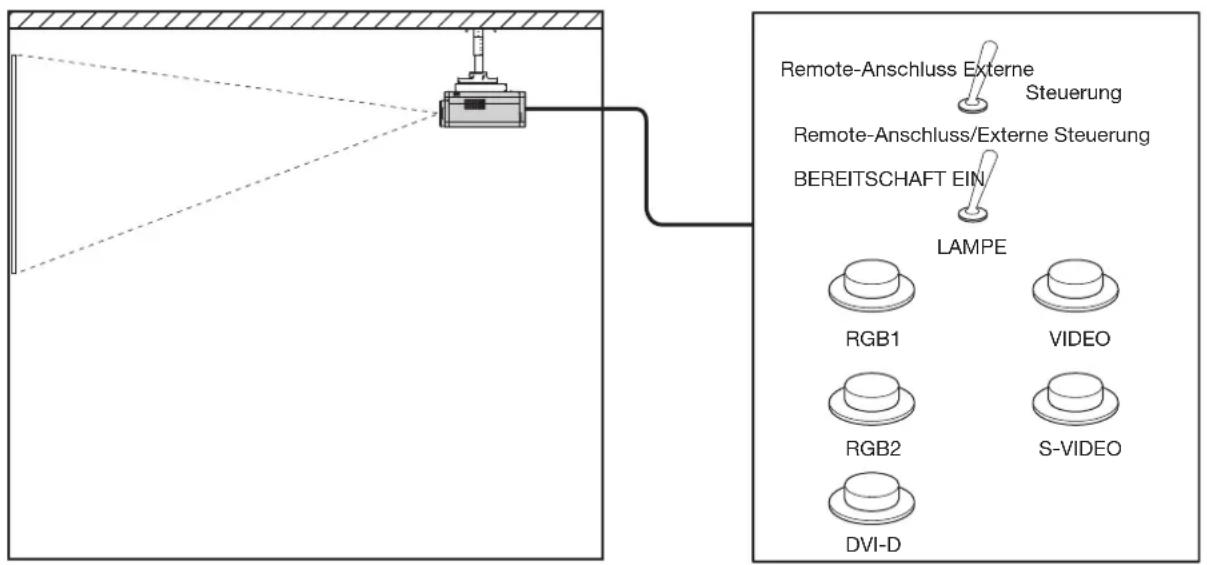

Verwenden des Remote2-Anschlusses 108

Anzeige der Monitorlampen 109

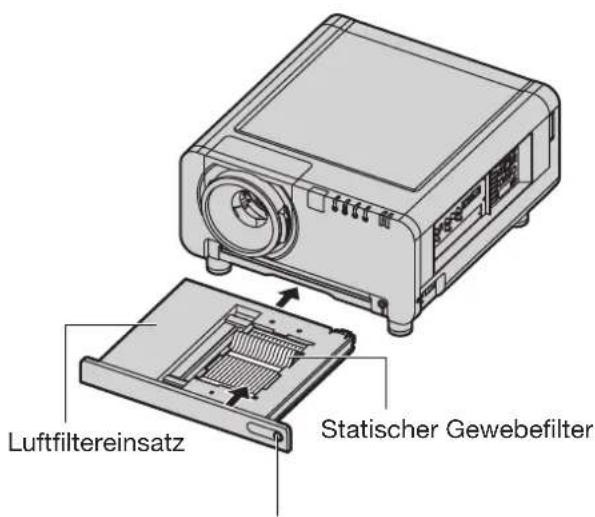

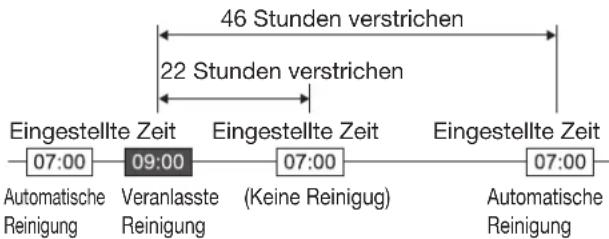

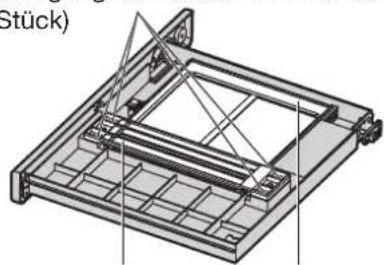

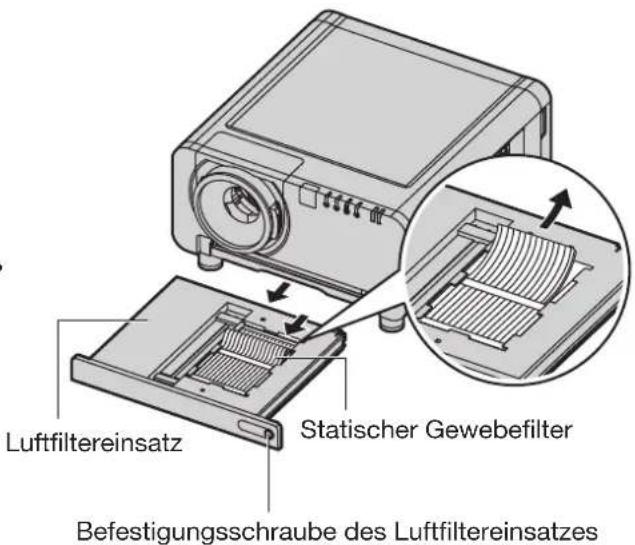

Reinigung und Ersetzen des Luftfilters 110

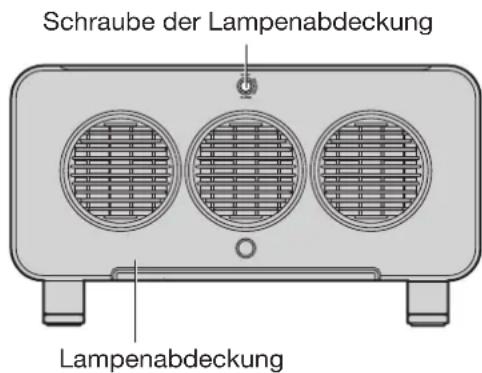

Ersetzen der Lampe 112

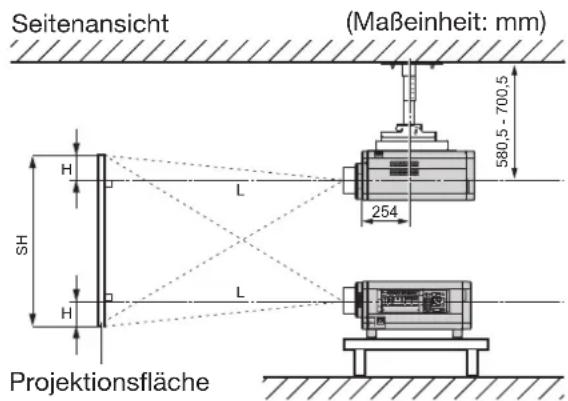

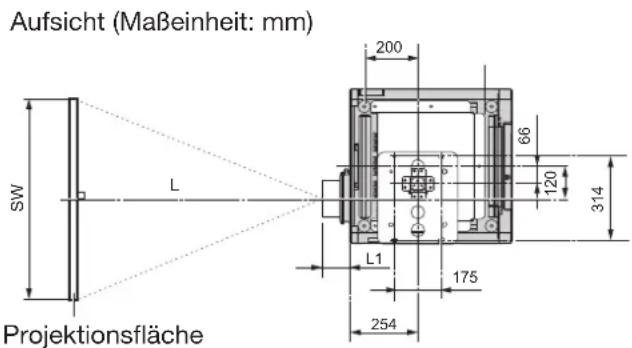

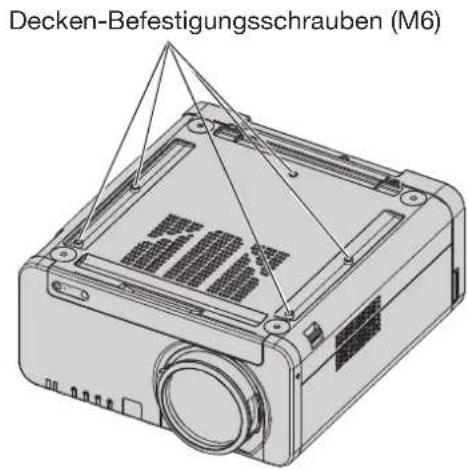

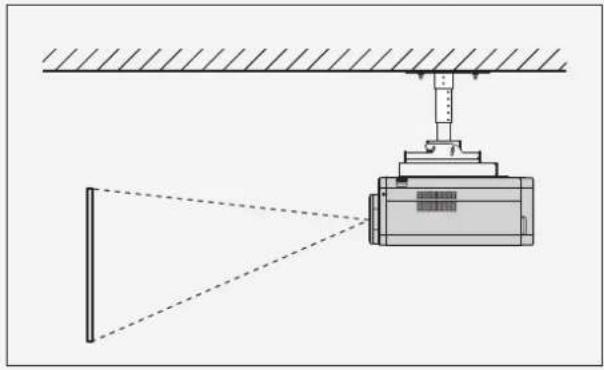

Hinweise zur Installation der Deckenaufhängung 114

Bevor Sie sich an den Kundendienst wenden … prüfen Sie noch einmal folgende Möglichkeiten. … 115

Anzeige zur selbstständigen Fehlerfindung 116

Technische Angaben 118

Anhang 120

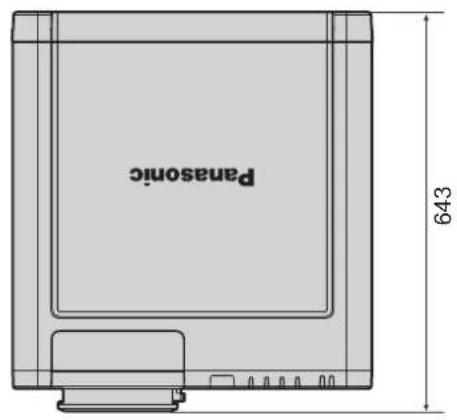

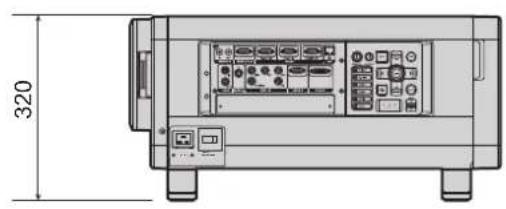

Abmessungen 123

Index 124

WICHTIGE HINWEISE ZUR SICHERHEIT

WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN.

WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden.

Verordnung 3 für Geräuschentwicklung. GSGV, 18 1991 Januar: Der Schalldruckpegel am Bedienerplatz ist gleich oder weniger als 70 dB (A) gemäß ISO 7779.

WARNUNG:

1) Ziehen Sie den Stecker aus der Netzsteckdose, wenn Sie das Gerät längere Zeit nicht verwenden.
2) Zur Vermeidung eines elektrischen Schlages darf die Abdeckung nicht entfernt werden. Im Innern befinden sich keine zu wartenden Teile. Wartungs- und Reparaturarbeiten dürfen nur durch einen qualifizierten Fachmann ausgeführt werden.
3) Entfernen Sie den Erdungskontakt vom Stecker nicht. Dieses Gerät ist mit einem Schutzkontakt-Erdungsstecker ausgestattet. Dieser Stecker passt nur in geerdete Steckdosen. Wenden Sie sich an einen Elektriker, wenn der Stecker nicht in die Steckdose passt. Die Steckererdung darf nicht außer Funktion gesetzt werden.

VORSICHT:

Halten Sie unbedingt die beigefügte Montageanleitung ein. Dazu gehört auch die Verwendung eines abgeschirmten Schnittstellenkabels zum Anschluss eines Computers oder Peripheriegerätes.

Pursuant to at the directive 2004/108/EC, article 9(2)

Panasonic Testing Centre

Panasonic Service Europe, a division of

Panasonic Marketing Europe GmbH

Winsbergring 15, 22525 Hamburg, F.R. Germany

WICHTIG: FORMSTECKER (nur Großbritannien)

LESEN SIE ZU IHRER SICHERHEIT DEN FOLGENDEN TEXT SORGFÄLTIG DURCH.

Das Gerät wird mit einem dreipoligen Formstecker geliefert. Im Stecker befindet sich eine 13 A-Sicherung. Falls die Sicherung ersetzt werden muss, darf nur eine Sicherung, die eine Belastbarkeit von 13 A besitzt und von ASTA oder BSI bis BS1362 genehmigt ist, verwendet werden.

Kontrollieren Sie, ob die Sicherung mit dem ASTA-Zeichen 📍 oder dem BSI-Zeichen 🍼 gekennzeichnet ist.

Falls die Sicherungsabdeckung des Steckers entfernt werden kann, müssen Sie nach dem Ersetzen der Sicherung die Abdeckung wieder anbringen. Der Stecker darf nicht ohne Sicherungsabdeckung verwendet werden. Ein Ersatz für die Sicherungsabdeckung ist bei einem autorisierten Kundendienstzentrum erhältlich.

Wenn der Formstecker für die Steckdosen in Ihrer Wohnung nicht geeignet ist, entfernen Sie die Sicherung, schneiden Sie den Stecker ab und entsorgen Sie ihn sicher. Wenn der abgeschnittene Stecker an eine 13 A-Steckdose angeschlossen wird, besteht eine große Gefahr eines elektrischen Schlages.

Wenn ein neuer Stecker angebracht wird, muss der nachstehende Kabelkode beachtet werden.

Bei einem Zweifel wenden Sie sich an einen qualifizierten Elektriker.

WARNUNG: -DIESES GERÄT MUSS GEERDET WERDEN.

WICHTIG: – Die Drähte im Stromkabel sind nach folgendem

Kode farblich gekennzeichnet: –

Grün und Gelb: Erde

Blau: Neutral

Braun: Stromführend

Falls die Kabelfarben dieses Gerätes nicht mit den Kabelfarben Ihres Steckers übereinstimmen, müssen Sie wie folgt vorgehen.

Das GRÜN UND GELB gekennzeichnete Kabel muss an der mit „E“, dem Symbol ± oder der GRÜN bzw. GRÜN UND GELB gekennzeichneten Steckerklemme angeschlossen werden.

Das BLAUE Kabel muss an der mit „N“ oder der SCHWARZ gekennzeichneten Steckerklemme angeschlossen werden.

Das BRAUNE Kabel muss an der mit „L“ oder der ROT gekennzeichneten Steckerklemme angeschlossen werden.

Ersetzen der Sicherung: Öffnen Sie das Sicherungsfach mit einem Schraubendreher und ersetzen Sie die Sicherung.

Hinweise für die Sicherheit

WARNUNG

Wenn ein Problem auftritt (z. B. wenn kein Bild angezeigt wird) oder wenn Sie Rauch- oder Geruchsentwicklung am Projektor feststellen, Gerät ausschalten und den Netzstecker aus der Steckdose ziehen.

Bei fortgesetztem Betrieb besteht die Gefahr eines Brandes oder eines elektrischen Schlages.

Kontrollieren Sie, dass kein Rauch mehr entsteht und wenden Sie sich bezüglich der Reparatur an • einen autorisierten Kundendienst.

Versuchen Sie niemals selbst den Projektor zu reparieren, da dies gefährlich sein kann.

■er Aufstellungsort muss eine ausreichende Tragfähigkeit für den Projektor aufweisen.

Bei ungenügender Tragfähigkeit kann der Projektor herunterfallen und beschädigt werden. Dabei • besteht eine hohe Verletzungsgefahr.

Installationen, wie das Aufhängen an einer Decke, müssen von einem qualifizierten Fachmann • durchgeführt werden.

Bei fehlerhafter Installation besteht Verletzungsgefahr und die Gefahr eines elektrischen Schlages.

■Ils Fremdkörper oder Wasser in den Projektor gelangt sind, der Projektor fallen gelassen wurde oder das Gehäuse beschädigt ist, Gerät ausschalten und den Netzstecker aus der Steckdose ziehen.

Bei fortgesetztem Betrieb besteht die Gefahr eines Brandes oder eines elektrischen Schlages.

Wenden Sie sich an einen autorisierten Kundendienst, um die notwendigen Reparaturen ausführen zu • lassen.

■ftfilter, Luftzufuhr und Luftabfuhr nicht abdecken.

Bei abgedeckten Entlüftungsöffnungen kann sich der Projektor überhitzen, was zu einem Feuerausbruch oder zu anderen Beschädigungen führen kann.

Netzsteckdose nicht überlasten.

Bei Überlastung der Netzsteckdose, wenn z.B. zu viele Netzadapter angeschlossen sind, besteht • Überhitzungsgefahr, die zu einem Brand führen kann.

■e Abdeckung nicht abnehmen oder irgendwelche Änderungen daran vornehmen.

Im Inneren des Projektors treten hohe Spannungen auf, die Brände und Stromschläge verursachen • können.

Für Einstellungs- und Reparaturarbeiten müssen Sie sich an einen autorisierten Kundendienst wenden.

■en Stecker des Stromkabels regelmäßig reinigen, damit er nicht verstaubt.

• Wenn der Stecker des Stromkabels verstaubt, kann die daraus resultierende Feuchtigkeit die Isolierung beschädigen, was zu einem Brand führen kann. Ziehen Sie den Stecker aus der Netzsteckdose und wischen Sie ihn mit einem trockenen Tuch ab.
• Wenn Sie den Projektor längere Zeit nicht benutzen, ziehen Sie den Netzstecker aus der Netzsteckdose.

Beschädigung des Stromkabels oder des Netzsteckers verhindern.

- Beschädigen Sie das Stromkabel nicht, ändern Sie es nicht, halten Sie es von heißen Gegenständen fern, biegen Sie es nicht übermäßig, verdrehen Sie es nicht, ziehen Sie nicht daran, stellen Sie keine schweren Gegenstände darauf ab und schnüren Sie es nicht eng zusammen.

Wenn ein beschädigtes Stromkabel verwendet wird, können Stromschläge, Kurzschlüsse und Brände • die Folge sein.

Wenden Sie sich bei Bedarf an einen autorisierten Kundendienst, um das Stromkabel reparieren zu • lassen.

■as Stromkabel nicht mit nassen Händen berühren.

Wenn der Netzstecker mit nassen Händen berührt wird, kann ein elektrischer Schlag ausgelöst werden.

■etzstecker vollständig in die Steckdose einstecken.

Bei unvollständigem Einstecken des Netzsteckers in die Steckdose kann sich Wärme entwickeln, was • zu einem elektrischen Schlag führen kann.

Verwenden Sie keine beschädigten Stecker oder lockere Steckdosen.

■en Projektor nicht auf instabile Flächen aufstellen.

Bei der Aufstellung auf einer instabilen oder geneigten Fläche kann der Projektor herunterfallen oder • umkippen, so dass hohe Verletzungsgefahr besteht und der Projektor beschädigt werden kann.

■er Projektor darf nicht nass werden.

Es besteht eine hohe Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.

■mpe nicht auseinanderbauen.

Wenn die Lampe zerbricht, kann dies Verletzungen hervorrufen.

■eine Behälter mit Flüssigkeiten auf den Projektor stellen.

Bei Eindringen von Wasser besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. Wenden Sie sich an einen autorisierten Kundendienst, falls Wasser in den Projektor gelangt ist.

■ eine Fremdkörper in den Projektor stecken.

Stecken Sie keine metallenen oder brennbaren Gegenstände in den Projektor und lassen Sie keine • Fremdkörper in den Projektor fallen, weil dabei eine hohe Gefahr eines Feuerausbruchs oder eines elektrischen Schlages besteht.

■atterie nach der Entfernung aus der Fernbedienung von Kindern fernhalten.

Das Verschlucken der Batterie kann zur Erstickung führen.

Wenn die Batterie verschluckt wird, suchen Sie sofort einen Arzt auf.

■us- und Minuspole der Batterien nicht in Kontakt mit Metallgegenständen wie Ketten oder Haarnadeln bringen.

Andernfalls kann die Batterie auslaufen, sich überhitzen, explodieren oder Feuer fangen.

- Lagern Sie Batterien in einer Plastiktüte und halten Sie sie von Metallgegenständen fern.

■atterien mit Klebeband o. Ä. vor der Entsorgung isolieren.

- Wenn die Batterie in Kontakt mit Metallgegenständen oder anderen Batterien kommt, kann sie Feuer fangen oder explodieren.

■ur ausgebildete Techniker sollten die Lampe austauschen.

• Die Lampe hat einen hohen Innendruck. Bei falscher Handhabung können Fehlfunktionen auftreten.

- Die Lampe kann leicht beschädigt werden, wenn sie gegen harte Gegenstände stößt oder fallen gelassen wird. Dies kann zu Fehlfunktionen und Verletzungen führen.

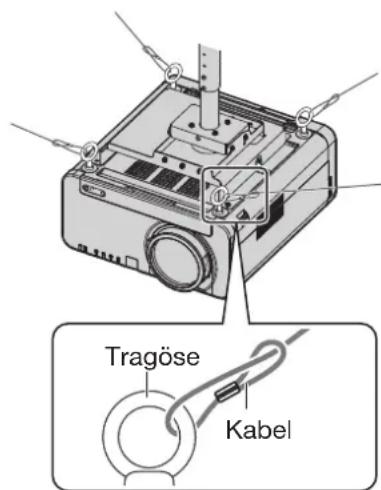

■ei Montage an der Decke Zubehörkabel (an einer anderen Stelle der Deckenaufhängung befestigen) und Tragösen als zusätzliche Schutzmaßnahmen gegen das Herunterfallen des Projektors verwenden.

- Wenn der Projektor nicht richtig abgesichert ist, kann dies zu Unfällen führen.

■ehrere Geräte nicht direkt übereinander aufstellen.

- Andernfalls kann es zu Unfällen kommen.

■ojektor nicht verwenden, wenn sich die Objektivabdeckung noch auf dem (im Handel erhältlichen) Objektiv befindet.

- Bei Missachtung kann es zu einem Brand kommen.

Hinweise für die Sicherheit (Fortsetzung)

■ ei eingeschaltetem Projektor nicht in das Objektiv schauen.

Vom Projektionsobjektiv wird starkes Licht abgestrahlt. Wenn Sie bei eingeschaltetem Projektor direkt • in das Objektiv schauen, besteht die Gefahr von Augenschäden.

■re Haut darf nicht dem Lichtstrahl ausgesetzt werden, während der Projektor in Betrieb ist.

Vom Projektionsobjektiv wird starkes Licht abgestrahlt. Wenn Sie Ihre Haut direkt diesem Licht • aussetzen, kann es zu Verletzungen oder Hautschäden kommen.

VORSICHT

■ojektor nicht an feuchten oder staubigen Orten oder an Orten, an denen der Projektor Rauch oder Dampf ausgesetzt wird, aufstellen.

Die Verwendung des Projektors unter diesen Bedingungen kann zu Bränden oder Stromschlägen • führen.

■alten Sie beim Abziehen des Netzkabels den Stecker, nicht das Kabel fest.

Durch das Ziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr von Bränden, • Kurzschlüssen oder Stromschlägen besteht.

■r dem Wechseln des Standortes muss das Netzkabel aus der Steckdose gezogen werden.

Bei einem Wechsel des Standortes mit angeschlossenen Kabeln können die Kabel beschädigt werden • und es besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.

■eine schweren Gegenstände auf den Projektor stellen.

Stellen Sie keine schweren Gegenstände auf den Projektor, weil dieser beim Umfallen beschädigt • werden kann und dadurch Verletzungen verursacht werden können.

■atterien dürfen nicht kurzgeschlossen, erhitzt, zerlegt, und in Feuer oder Wasser geworfen werden.

Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen • und Verbrennungen und andere Verletzungen verursachen.

te und neue Batterien nicht mischen.

Wenn die Batterien falsch eingesetzt werden, können sie explodieren oder auslaufen und Brände oder Verletzungen verursachen oder das Batteriefach und angrenzende Geräteteile verunreinigen.

■eim Einsetzen der Batterien muss die Polung (+ und -) beachtet werden.

Wenn die Batterien falsch eingesetzt werden, können Sie explodieren, auslaufen, Brände oder Verletzungen verursachen oder das Batteriefach und die angrenzenden Geräteteile verunreinigen.

■ur die vorgeschriebenen Batterien verwenden.

Wenn die falschen Batterien verwendet werden, können sie explodieren oder auslaufen, Brände oder Verletzungen verursachen und das Batteriefach und die angrenzenden Geräteteile verunreinigen.

■ände oder Gegenstände nicht in die Nähe der Luftabfuhr halten.

An der Luftauslassöffnung tritt heiße Luft aus. Halten Sie Hände, Gesicht oder wärmeempfindliche • Gegenstände nicht in die Nähe der Öffnung.

■eine alten Lampen verwenden.

Der Lampeneinsatz kann beschädigt werden.

■e Lampe darf erst ausgetauscht werden, wenn sie vollständig abgekühlt ist, andernfalls kann es zu Verbrennungen kommen.

■Lehen Sie sicherheitshalber vor einer Reinigung den Netzstecker aus der Steckdose.

Falls das Netzkabel angeschlossen bleibt, kann ein elektrischer Schlag ausgelöst werden.

■en Projektor innen jährlich von einem autorisierten Kundendienst reinigen lassen.

Bei Staubansammlungen erhöht sich die Gefahr eines Feuerausbruchs und von Betriebsstörungen. Lassen Sie den Projektor vor Anbruch der feuchten Jahreszeit von einem autorisierten Kundendienst reinigen. Der autorisierte Kundendienst kann Ihnen gegebenenfalls einen Kostenvoranschlag unterbreiten.

Äffnungen neben der Linse während der Verschiebung des Objektivs nicht berühren, da dies zu Verletzungen führen kann.

Wir sind bemüht, die Umwelt sauber und schadstofffrei zu halten. Darum bitten wir Sie, irreparabel beschädigte Geräte zu Ihrem Händler oder in eine Recyclingsammelstelle zu bringen.

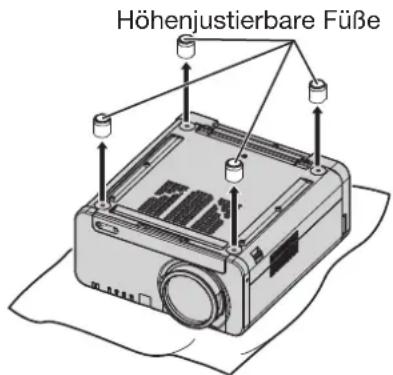

■Erwenden Sie keine Projektoren ohne höhenjustierbare Füße oder Abdeckung des Projektionsobjektivs.

Andernfalls können Fehlfunktionen am Gerät und Unfälle auftreten.

Vor der Inbetriebnahme

Zubehör

Überprüfen Sie, dass alle unten aufgeführten Zubehörteile im Lieferumfang des Projektors enthalten sind.

Fernbedienung[N2QAYB000076 × 1]	Batterien für die Fernbedienung (AA)	Netzkabel Fallsicherungen
		Für U.K.[K2CT3YY00014 × 1]	Für Europa[K2CM3YY00007 × 1]	Tragöse[TPAHE86 × 4]	Kabel[TTRA0143 × 4]

Vorsichtsmaßnahmen beim Transport des Projektors

Das Objektiv reagiert empfindlich auf Erschütterungen und Schläge. Nehmen Sie das Objektiv daher während des Transports ab.

Vorsichtsmaßnahmen bei der Aufstellung

Beachten Sie bei der Montage des Produktes folgende Vorsichtsmaßnahmen.

■ringen Sie die Abdeckung des Projektionsobjektivs an, nachdem Sie das Objektiv befestigt haben.

Andernfalls verstaubt das Innere des Projektors und es kann zu Problemen mit dem Gerät kommen.

■ellen Sie das Gerät nicht an Orten auf, wo es Vibrationen oder Schlägen ausgesetzt wird.

Wenn der Projektor an einem Ort aufgestellt wird, an dem Vibrationen von einem Antrieb oder aus anderen Quellen darauf übertragen werden oder wenn es in einem Auto angebracht wird, können Bauteile im Inneren des Geräts durch die Vibrationen oder Schläge beschädigt werden und somit zu einer Fehlfunktion führen. Stellen Sie das Gerät an einem vibrationsfreien Ort auf.

■ellen Sie das Gerät nicht in der Nähe von Hochspannungsleitungen oder Stromquellen auf.

Es kann zu Interferenzen kommen, wenn das Gerät in der Nähe von Hochspannungsleitungen oder Stromquellen aufgestellt wird.

■ellen Sie den Projektor nicht auf eine PVC-Unterlage oder einen Teppich.

Wenn die PVC-Unterlage angesaugt wird und die Luftzufuhr blockiert, erhöht sich die Innentemperatur des Projektors, wodurch der Schutzschalter aktiviert und das Gerät ausgeschaltet wird.

■as Gerät darf nur von einem ausgebildeten Techniker an der Decke montiert werden.

Wenn das Gerät an der Decke montiert werden soll, erwerben Sie die optionale Aufhängung (für hohe Decken: Modellnr. ET-PKD100H) (für niedrige Decken: Modellnr. ET-PKD100S) und lassen Sie das Gerät von einem ausgebildeten Techniker anbringen.

Verwenden Sie den Projektor nicht in Höhenlagen über 2 700 m ü. NN. Stellen Sie die Option „HÖHENLAGE MODUS“ (S. Seite 76) bei der Verwendung in Höhenlagen über 1 400 m ü. NN auf „EIN“.

Andernfalls kann sich die Lebensdauer des Geräts verkürzen.

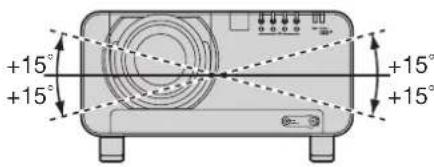

Wenn Sie den Projektor in einem Winkel montieren und verwenden, der mehr als 30° von der Horizontale abweicht, stellen Sie für „MONTAGERICHTUNG“, wie auf Seite 76 beschrieben, den Wert „VERTIKAL“ ein.

Hinweise zum Gebrauch

hzeige klarer Bilder:

Die Bilder werden nicht klar und kontrastreich angezeigt, wenn Tageslicht oder Beleuchtung auf die • Projektionsfläche fallen. Ziehen Sie die Vorhänge oder Jalousien zu, schalten Sie das Licht in der Nähe der Projektionsfläche aus oder ergreifen Sie ähnliche Maßnahmen.

In seltenen Fällen kann das Bild auf der Projektionsfläche durch die warme Luft der Luftabfuhr flimmern. • Dies ist von der Umgebung abhängig. Vor dem Projektor dürfen sich daher keine Geräte befinden, die die Abluft des Gerätes oder von in der Nähe stehenden Geräten vor das Gerät wirbeln.

■erühren Sie die Linse nicht mit der bloßen Hand.

Fingerabdrücke und Flecken auf der Projektionslinse werden vergrößert und auf die Projektionsfläche projiziert. Berühren Sie die Linse nicht. Decken Sie die Linse mit dem mitgelieferten Deckel ab, wenn der Projektor nicht verwendet wird.

LP-Chips

Die DLP-Chips werden mit einer hochpräzisen Technologie gefertigt. Beachten Sie, dass in selten Fällen möglicherweise Pixel fehlen oder immer leuchten, dies ist jedoch keine Fehlfunktion.

mpe

Als Lichtquelle dieses Gerätes wird eine Quecksilberdampflampe mit hohem Innendruck verwendet. Diese Lampe hat folgende Merkmale:

Sie kann aufgrund von Schlägen, Fehlern oder Abnutzung mit einem lauten Geräusch platzen oder aufhören zu leuchten.

Der Lebenszyklus einer Quecksilberdampflampe unterscheidet sich je nach Herstellung und Nutzungsbedingungen.

Insbesondere das häufige oder wiederholte Ein- und Ausschalten des Gerätes beeinflusst die Lebensdauer negativ.

In seltenen Fällen kann die Lampe kurz nach der ersten Projektion platzen.

Die Wahrscheinlichkeit des Platzens erhöht sich, wenn die Lampe weiter verwendet wird, obwohl sie schon ausgetauscht • werden sollte.

Wenn die Lampe platzt, entweicht das darin enthaltene Gas und sieht möglicherweise wie Rauch aus.

Halten Sie eine Ersatzlampe bereit.

artung

Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose.

Verwenden Sie zur Reinigung des Gehäuses einen weichen, trockenen Lappen.

Verwenden Sie einen weichen, mit warmem Wasser befeuchteten Lappen, um Öl abzuwischen. Verwenden Sie keine Lösungsmittel wie Benzin, Verdünnungsmittel, Alkohol, Küchenreinigungsmittel oder chemisch behandelte Tücher. Anderenfalls wird unter Umständen das Gehäuse von außen verformt, und die Farbe kann abgehen.

Reinigen Sie die Linse nicht mit einem flusenden oder staubigen Lappen.

Wenn Staub auf die Linse kommt, wird er vergrößert und auf die Leinwand projiziert. Verwenden Sie einen weichen, sauberen Lappen zur Entstaubung.

VORSICHT:

Wenn Sie den Projektor an einen PC oder ein externes Gerät anschließen, verwenden Sie den mit dem Gerät mitgelieferten Netzstecker und ein im Handel erhältliches abgeschirmtes Schnittstellenkabel.

Entsorgung

Wenn Sie das Produkt entsorgen möchten, wenden Sie sich für die korrekte Vorgehensweise an die zuständige Behörde oder den Händler vor Ort.

Hinweise zur Sicherheit

Wenn Sie die Netzwerkfunktion dieses Produktes verwenden, treten möglicherweise folgende Schäden auf.

Persönliche Informationen können über das Produkt nach außen gelangen•

Das Produkt kann von böswilligen Dritten unberechtigt betrieben werden•

- Das Produkt kann von Dritten manipuliert oder angehalten werden Stellen Sie sicher, dass Sie ausreichende Sicherheitsmaßnahmen ergreifen. (S. 86-92)

- Verwenden Sie ein möglichst schwer zu erratendes Passwort.

- Ändern Sie das Passwort regelmäßig.

- Panasonic und seine Tochterfirmen fragen niemals direkt nach Ihrem Passwort.

Falls jemand direkt nach Ihrem Passwort fragt, geben Sie dieses auf keinen Fall weiter.

- Verwenden Sie ein Netzwerk, bei dem bestimmte Sicherheitsmaßnahmen wie beispielsweise eine Firewall integriert sind.

- Legen Sie ein Passwort fest, und schränken Sie den Benutzerzugriff ein.

Anordnung und Funktion der Tasten und Bauteile

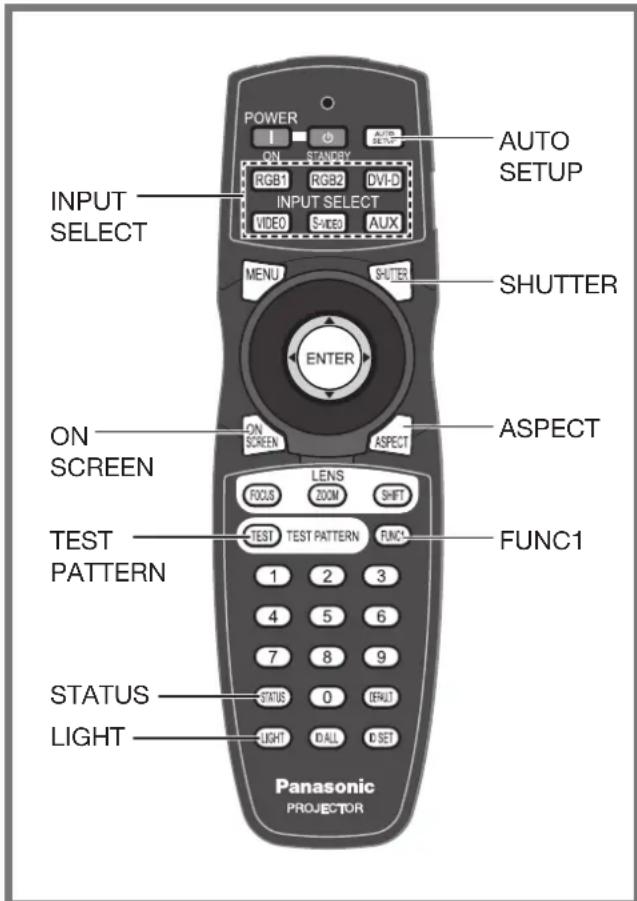

Fernbedienung

orderseite

① Betriebsanzeige der Fernbedienung
Die Lampe leuchtet, wenn eine Taste der Fernbedienung gedrückt wird.
② Taste POWER STANDBY (S. 35, 37)
Wenn sich der Projektor im Projektionsmodus befindet und der Schalter MAIN POWER am Gerät auf „I“ gestellt wurde, schaltet diese Taste den Projektor in den Bereitschaftsmodus.
③ Taste POWER ON (S. 36)
Wenn sich der Projektor im Bereitschaftsmodus befindet und der Schalter MAIN POWER am Gerät auf „l“ gestellt wurde, schaltet diese Taste den Projektor in den Projektionsmodus.
④ Eingabeauswahltasten (RGB1, RGB2, DVI-D, VIDEO, S-VIDEO, AUX) …… (S. 46)
Mit diesen Tasten können Sie den verwendeten Eingang auf RGB1, RGB2, DVI-D, VIDEO, S-VIDEO oder AUX (optionales Eingabemodul) schalten.
⑤ Taste MENU (S. 49, 51)
Mit dieser Taste kehren Sie zum vorherigen Bildschirm zurück, wenn das Untermenü angezeigt wird. Wenn Sie die Taste bei abgeschalteter Bildschirmanzeige mindestens 3 Sekunden lang drücken, wird die Anzeige wieder eingeschaltet.

⑥ Pfeiltasten ▲▼◀▶ ...... (pp. 51, 86)
Mit diesen Tasten können Sie ein Objekt auf dem Menübildschirm auswählen, die Einstellung ändern und anpassen.
Mit diesen Tasten können Sie auch das Kennwort unter „SICHERHEIT“ eingeben.
Taste ENTER (S. 51)
Mit dieser Taste gelangen Sie in eine Menüauswahl oder führen eine Funktion aus.

⑦ Taste ON SCREEN (S. 46)
Mit dieser Taste können Sie die Bildschirmanzeige-Funktion ein- und ausschalten.

⑧ Taste TEST PATTERN (S. 47)

Mit dieser Taste wird das Testbild angezeigt.

⑨ Zahlentasten (0–9) …… (S. 18, 82)

Diese Tasten werden für Systeme genutzt, in denen mehr als ein Projektor verwendet wird. Mit ihnen werden die Identifikationsnummern bei der Auswahl einer Kennzeichnung eingegeben und zur Eingabe von Kennwörtern durch das entsprechende Personal verwendet.

⑩ Taste STATUS ...... (S. 46)

Wenn Sie zudem die Netzwerkfunktion vorab einstellen, kann der Status des Projektors per E-Mail versendet werden.

⑪ Taste LIGHT (S. 47)

Mit dieser Taste wird die Tastenbeleuchtung der Fernbedienung eingeschaltet. Das Licht erlischt zehn Sekunden nach der letzten Eingabe.

Seite

Oberseite

②1

20

Unterseite

22

⑫ Taste AUTO SET UP (S. 47)

Mit dieser Taste können Sie während der Projektion eines Bildes automatisch die Bildposition auf der Leinwand korrigieren. Während der automatischen Einrichtung wird die Meldung „SICHERE DATEN...“ auf der Leinwand angezeigt.

⑬ Taste SHUTTER (S. 46)

Mit dieser Taste wird das Bild vorübergehend ausgeblendet.

⑭ Taste ASPECT (S. 48)

Schaltet das Bildkantenverhältnis um.

⑮ Taste LENS (FOCUS, ZOOM, SHIFT) ···· (S. 38)

Mit diesen Tasten stellen Sie das Objektiv ein.

⑯ Funktionstaste 1 (FUNC1) …… (S. 47)

Mit dieser Taste können Sie Funktionen bedienen, die unter „FUNC1“ im Bildschirm „PROJEKTOR EINSTELLUNGEN“ im HAUPTMENÜ eingestellt wurden.

⑰ Taste DEFAULT (S. 51)

Drücken Sie diese Taste, wenn Sie die Einstellung der ausgewählten Menüoption auf die werkseitig voreingestellten Standardwerte zurücksetzen möchten.

⑱ Taste ID SET (S. 18, 75)

Wenn im System mehr als ein Gerät verwendet wird, legt diese Taste die Kennzeichnung der Fernbedienung fest.

⑲ Taste ID ALL (S. 18, 75)

Wenn im System mehr als ein Gerät verwendet wird, schaltet diese Taste die Geräte in einen Modus, in dem alle Geräte gleichzeitig über eine Fernbedienung betätigt werden können.

⑳ Taste LOCK

Mit dieser Taste wird verhindert, dass der Projektor unabsichtlich durch Betätigung einer Taste bedient wird und dass die Batterien der Fernbedienung zu schnell verbraucht werden.

②1 Sender der Fernbedienung

Richten Sie die Sender der Fernbedienung bei der Bedienung auf den Empfänger am Gerät.

②2 Kabelanschluss der Fernbedienung ···· (p. 18)

Schließen Sie die Fernbedienung mit dem im Handel erhältlichen Verbindungskabel an das Gerät an, wenn Sie den Kabelanschluss der Fernbedienung verwenden möchten.

Wenn kein im Handel erhältliches Anschlussmodul • angeschlossen wurde, kann der Anschluss mit der Taste AUX nicht ausgewählt werden.

Anordnung und Funktion der Tasten und Bauteile (Fortsetzung)

Projektor

orderseite

Lückseite

① Abdeckung des Projektionsobjektivs ··· (S. 34)
② Projektionsobjektiv (optional)

Objektiv zur Projizierung von Bildern auf die Leinwand.

③ Empfänger für die Fernbedienung

(Vorderseite) (S. 17)

Empfängt die Signale der Fernbedienung.

④ LAMP-Überwachung (LAMP1, LAMP2,

LAMP3, LAMP4) (S. 109)

Leuchten, wenn die Lampe ausgetauscht werden muss. Leuchten auch, wenn ungewöhnliche Vorkommnisse im Lampenschaltkreis auftreten.

⑤ Temperaturüberwachung (TEMP)

Leuchtet oder blinkt, wenn die Innentemperatur ungewöhnlich ist.

⑥ Betriebsanzeige

Die Lampe leuchtet rot, wenn der Schalter MAIN POWER auf „I“ (Ein) gestellt wurde. Leuchtet grün, wenn die Taste POWER ON auf der Fernbedienung oder am Gerät gedrückt wird.

⑦ Luftzufuhr

Darf nicht abgedeckt werden.

⑧ Diebstahlsicherungsöse

An dieser Öse können Sie ein im Handel erhältliches Diebstahlschutzkabel anschließen.

⑨ Höhenverstellbare Gerätefüße

Mit diesen Gerätefüßen können Sie den Neigungswinkel des Projektors einstellen. (Die höhenverstellbaren Füße sind vorne und hinten links und rechts angebracht.)

⑩ Objektivabdeckungssperrtaste (S. 34)

Diese Taste ver- und entriegelt die abnehmbare Objektivabdeckung (optional).

⑪ Luftfilter (S. 110)

⑫ Luftfilterreinigungsüberwachung … (S. 79, 110)

Blinkt blau, wenn der Luftfilter gereinigt wird. Leuchtet rot, wenn ein Problem mit dem Luftfilter vorliegt.

⑬ Befestigungsschraube des

Luftfiltereinsatzes (S. 110)

Befestigt die Abdeckung des Luftfilters.

⑭ Lüftungsöffnungen

Aus den Lüftungsöffnungen tritt heiße Luft aus.

⑮ Schraube der Lampenabdeckung …… (S. 113)

⑯ Empfänger für die Fernbedienung

(Rückseite) (S. 17)

Empfängt ebenfalls die Signale der Fernbedienung.

⑰ Empfänger für die Fernbedienung

(Unterseite) (S. 17)

Empfängt ebenfalls die Signale der Fernbedienung.

⑱ Luftzufuhr

Darf nicht abgedeckt werden.

⑲ Lampenabdeckung

Deckt die Lampe ab.

Seite

Euerelemente

① Anschluss AC IN (S. 35)

Schließen Sie hier das mitgelieferte Stromkabel an.

Schließen Sie kein anderes Kabel an diesen Anschluss an.

② Schalter MAIN POWER (S. 35-37)

Mit diesem Schalter schalten Sie die Stromzufuhr zum Projektor ein („I“) oder aus („o“).

③ Steckplatzabdeckung (S. 29)

Zum Einbau des Anschlussmoduls.

④ Taste POWER ON (I) (S. 35, 36)

Wenn sich der Projektor im Bereitschaftsmodus befindet und der Schalter MAIN POWER am Gerät auf „I“ gestellt wurde, schaltet diese Taste den Projektor in den Projektionsmodus.

⑤ Taste POWER STANDBY (S. 35, 37)

Wenn sich der Projektor im Projektionsmodus befindet und der Schalter MAIN POWER am Gerät auf „l“ gestellt wurde, schaltet diese Taste den Projektor in den Bereitschaftsmodus.

⑥ Taste MENU (S. 49, 51)

Blendet das Hauptmenü ein oder aus. Wenn das Menü angezeigt wird, dient diese Taste auch zur Rückkehr zum vorherigen Bildschirm.

Die Menüs können angezeigt werden, indem die Taste MENU mindestens drei Sekunden lang gedrückt wird, wenn die Bildschirmanzeige-Funktion ausgeschaltet ist.

⑦ Pfeiltasten ▲▼◀▶ (S. 51, 86)

Mit diesen Tasten können Sie ein Objekt auf dem Menübildschirm auswählen, die Einstellung ändern und anpassen.

Mit diesen Tasten können Sie auch das Kennwort für „SICHERHEIT“ eingeben.

⑧ Taste LENS (S. 38)

Aktiviert den Einstellungsmodus für Scharfstellen, Zoom und Positionsveränderung des Objektivs.

⑨ Taste ENTER (S. 51)

Press this button to enter your menu selection or to run function.

⑩ Eingabeauswahltasten (VIDEO, S-VIDEO, RGB1, RGB2, DVI-D, AUX) …… (S. 46)

Mit diesen Tasten können Sie den verwendeten Eingang auf VIDEO, S-VIDEO, RGB1, RGB2, DVI-D oder AUX (optionales Eingabemodul) schalten.

⑪ Taste AUTO SETUP (S. 47)

Mit dieser Taste können Sie während der Projektion eines Bildes automatisch die Bildposition auf der Leinwand korrigieren.

Während der automatischen Einrichtung wird die Meldung „SICHERE DATEN…“ auf der Leinwand angezeigt.

⑫ Anzeige zur selbstständigen Fehlerfindung …… (S. 116-117)

⑬ Taste LIGHT ON/OFF

Mit diesem Schalter können Sie die Anschlüsse und Steuerelemente beleuchten.

⑭ Taste SHUTTER (S. 46)

Mit dieser Taste wird das Bild vorübergehend ausgeblendet.

Hinweis

Wenn kein im Handel erhältliches Anschlussmodul • angeschlossen wurde, kann der Anschluss mit der Taste AUX nicht ausgewählt werden.

Inschlüsse

① Anschluss REMOTE1 IN/OUT ..... (S. 18)

Wenn im System mehr als ein Gerät verwendet wird, können die Geräte miteinander verbunden werden und über eine per Kabel (M3-Buchse) angeschlossene Fernbedienung bedient werden.

② Anschluss REMOTE2 IN (S. 108)

Der Benutzer kann das Gerät über eine externe Steuerungseinheit, die an diesen Anschluss (D-SUB-9-Stift-Buchse) angeschlossen wird, fernsteuern.

③ Anschluss SERIAL IN··· (S. 26-27, 78, 104-107)

Dieser Anschluss ist ein RS-232C-konformer Eingang (Umschalten notwendig) zum Anschluss eines PC und zur externen Bedienung des Gerätes (D-SUB-9-Stift-Buchse).

④ Anschluss SERIAL IN··· (S. 26-27, 78, 104-107)

Dieser Anschluss ist ein RS-422-konformer Eingang (Umschalten notwendig) zum Anschluss eines PC und zur externen Bedienung des Gerätes (D-SUB-9-Stift-Buchse).

⑤ Anschluss SERIAL OUT ······(S. 27, 104-107)

Dieser Anschluss ist ein RS-422-konformer Ausgang (Umschalten notwendig), der Signale weitergibt, die an den seriellen Anschlüssen eingehen (D-SUB 9-Stift-Buchse).

⑥ LAN-Anschluss

(10BASE-T/100BASE-TX) (S. 26-27, 91)

Dieser Eingang wird für den Anschluss eines LAN-Kabels verwendet.

⑦ Anschluss VIDEO IN (S. 26)

Eingang für Videosignale. (BNC)

⑧ Anschluss VIDEO OUT (S. 26)

Ausgang (Active Through) für Videosignale. (BNC)

⑨ Anschluss S-VIDEO IN (S. 26)

Ein Eingang für S-Video-Signale (Mini DIN 4-Stift). Dieser Anschluss ist für S1-Signale bestimmt und schaltet automatisch je nach Eingangssignal zwischen 16:9 und 4:3 um.

⑩ Anschluss RGB (YP _B PR) 1 IN ······ (S. 26, 27)

Ein Eingang für RGB- oder YP B P R -Signale. (BNC)

⑪ Anschluss RGB2 IN (S. 27)

Ein Eingang für RGB- oder YP _B PR-Signale (D-SUB-15-Stift-Buchse).

⑫ Anschluss DVI-D IN (S. 26, 27)

Eingang für DVI-D-Signale.

Verwendung der Fernbedienung

Einlegen der Batterien

Wenn Sie die im Lieferumfang enthaltenen AA-Batterien in das Batteriefach der Fernbedienung einlegen, muss die korrekte Polung beachtet werden.

Öffnen Sie die Abdeckung des 1. Batteriefaches.

Öffnen Sie die Abdeckung in der Reihenfolge • ① und dann ②.

Legen Sie die Batterien ein.2.

Legen Sie die Batterien korrekt gepolt (⊕,⊖) in • das Fach ein (siehe Abbildung).

Im Lieferumfang enthaltene AA-Batterien (⊖-Pol zuerst einlegen

Schließen Sie das Batteriefach 3. wieder.

Setzen Sie die Abdeckung des Batteriefachs • wieder ein und schieben Sie sie zu, bis sie hörbar einrastet.

Line drawing of a remote control device with a black arrow pointing to the side panel (no text or symbols)

Vorsicht

Lassen Sie die Fernbedienung nicht fallen. Bringen Sie die Fernbedienung nicht mit Flüssig- keiten in Berührung. Verwenden Sie keine NiCd-Batterien. Geben Sie die LOCK-Taste frei, bevor Sie die Fernbedienung verwenden. (S. 13)

Reichweite der Fernbedienung

Die Fernbedienung sollte normalerweise auf den Empfänger an der Vorder- oder Rückseite des Geräts gerichtet werden (Abbildung 1).

Die Reichweite beträgt ungefähr 30 Meter vom Empfänger an der Vorder- oder Rückseite.

Die Fernbedienung kann auch auf die Leinwand gerichtet werden, die die Befehle wie in Abbildung 2 dargestellt zurück zum Empfänger an der Vorderseite des Projektors wirft.

Wenn die Fernbedienung auf die Leinwand gerichtet • wird, ist die Reichweite aufgrund der Streuverluste durch die Reflexion möglicherweise geringer.

Abbildung 1

- Aufsicht

- Seitenansicht

Abbildung 2

Verwendung der Fernbedienung (Fortsetzung)

Hinweis

Die Fernbedienung funktioniert gegebenenfalls • nicht richtig, wenn sich zwischen Fernbedienung und Gerät Gegenstände befinden.

Der Empfänger der Fernbedienung funktioniert • gegebenenfalls nicht richtig, wenn er starkem Umgebungslicht wie z. B. Neonlampen ausgesetzt ist. Stellen Sie den Projektor so auf, dass die Empfänger für die Fernbedienung nicht intensivem Licht ausgesetzt sind.

Einstellen der Identifikationsnummer eines Projektors auf der Fernbedienung

Jeder Projektor hat eine Identifikationsnummer. Diese Nummer muss vorher auf der Fernbedienung eingestellt werden, damit der Benutzer die Fernbedienung benutzen kann. (S. 75) Die Identifikationsnummer des Projektors wird im Werk auf „ALLE“ gestellt; verwenden Sie die Taste ID ALL auf der Fernbedienung, wenn Sie nur einen Projektor verwenden.

Drücken Sie ID SET und geben 1. Sie dann innerhalb von fünf Sekunden mit den Zahlentasten (0–9) die zweistellige Identifikationsnummer ein, die für den Projektor eingestellt wurde.

Vorsicht

Drücken Sie ID SET nicht aus Versehen oder aus • Unachtsamkeit, da die Identifikationsnummer auf der Fernbedienung auch eingestellt werden kann, wenn sich kein Projektor in der Nähe befindet.

Wenn Sie die zweistellige Identifikationsnummer • nicht innerhalb von fünf Sekunden nach Betätigung von ID SET eingeben, bleibt die Identifikationsnummer die gleiche, die vor Betätigung der Taste ID SET eingestellt war.

Die angegebene Identifikationsnummer wird in • der Fernbedienung gespeichert, bis eine andere Nummer festgelegt wird. Die gespeicherte Identifikationsnummer wird jedoch gelöscht, wenn die Batterien leer sind oder ausgetauscht werden. Wenn die Batterien ausgetauscht werden, stellen Sie die Identifikationsnummer erneut ein.

Die ID kann auf „ALLE“ oder auf einen Wert • zwischen „1“ und „64“ gesetzt werden.

Verwenden einer über Kabel angeschlossenen Fernbedienung

Wenn mehrere Geräte im Rahmen eines Systems miteinander verbunden werden, verwenden Sie ein M3-Stereo-Minibuchsenkabel (im Handel erhältlich), um mehrere Geräte gleichzeitig mit einer Fernbedienung über den Anschluss REMOTE1 IN/OUT zu bedienen. Die Verwendung der über Kabel angeschlossenen Fernbedienung empfiehlt sich auch, wenn ein Hindernis zwischen Fernbedienung und Gerät steht oder wenn die Geräte starker Lichteinstrahlung ausgesetzt sind.

An den zweiten Projektor anschließen

Vorsicht

Verwenden Sie ein höchstens 15 m langes, • abgeschirmtes, zweiadriges Kabel. Wenn das Kabel länger als 15 Meter ist, ist die Abschirmung des Kabels möglicherweise nicht ausreichend und die Fernbedienung funktioniert nicht.

Montage

Beispielsysteme

Der Projektor verfügt über viele Anschlüsse und optionale Zubehörteile, durch die das System erweitert werden kann. Alle Anschlüsse am Gerät verfügen über Ein- und Ausgänge.

Beispiele für Systemerweiterungen:

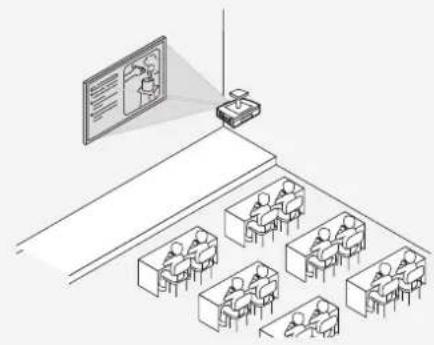

System 1

Die optionale Aufhängung für hohe oder niedrige Decken passt den Projektor an die individuellen Bedingungen des Aufstellungsortes an.

Diagram of a mechanical device with beam and alignment lines, no text or symbols present

Illustration of a classroom lecture with students seated at desks and a projector on the wall (no text or symbols visible)

System 2

Anschluss an einen Computer über den Anschluss DVI-D IN oder das optionale Anschlussmodul DVI-D.

Line drawing of a desktop computer setup with monitor, tower, and projector (no text or symbols)

Illustration of a classroom scene with students and teachers, featuring a large screen displaying charts (no text or symbols visible)

System 3

Anschluss an einen HD VTR oder ein anderes Gerät für die gewerbliche Nutzung über das optionale HD/SD-SDI-Anschlussmodul (unterstützt erweiterte Systeme).

Diagram showing two connected electronic devices, one with a display and control panel, the other with a speaker (no text or symbols visible)

Interior view of a movie theater with an empty audience and a large screen showing two people watching (no text or symbols visible)

Montage (Fortsetzung)

Einstellen der Gerätefüße

Die vier Füße an der Unterseite des Projektors sind höhenverstellbar (0 mm–15 mm) und können verwendet werden, wenn die Aufstellfläche nicht waagerecht ist. (S. 14)

(Vorderseite) (Rückseite)

Illustration of a portable electronic device with buttons and a circular vent (no text or symbols)

Exterior view of a three-g Window HVAC unit with heat sinks and ventilation grilles (no text or symbols)

Projektionsschema

Bei diesem Projektor können folgende vier Projektionsschemata eingesetzt werden. Wählen Sie das für den Aufstellungsort geeignetste Schema aus. Wählen Sie das gewünschte Projektionsschema über das Menü EINSTELLUNG. (S. 76)

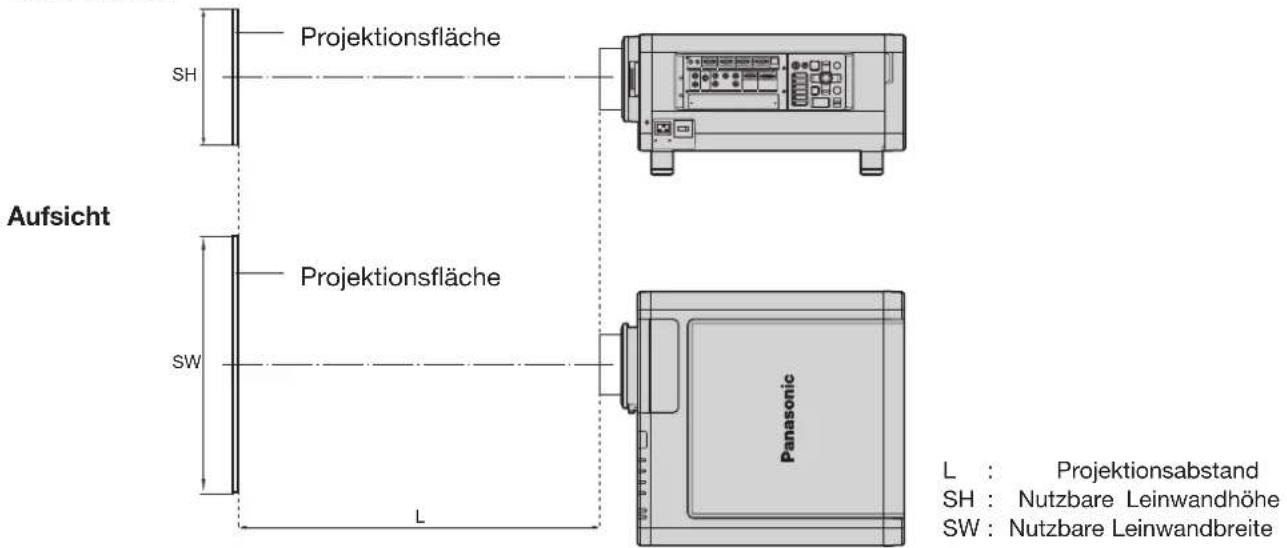

Aufstellung - Abmessungen

Orientieren Sie sich bei der Planung der Aufstellung von Projektor und Leinwand an folgenden Abbildungen und den Informationen auf der nächsten Seite. Nach der Aufstellung des Projektors kann die Feinabstimmung der Bildgröße und der vertikalen Bildposition über das Zoomobjektiv und die Objektivverschiebung vorgenommen werden.

Anbringung einer optionalen Deckenaufhängung (ET-PKD100H) ●

L Projektionsabstand
SH Bildhöhe
SW Bildbreite
H	Vertikaler Abstand zwischen der Ebene der Objektivmitte und der Unterkante des projizierten Bildes

* H = -0,2 × SH bis 1,2 × SH

* Wenn das ET-D75LE5 jedoch montiert wurde, ist der Wert feststehend (H=SH/2).

Wenn das ET-D75LE6 montiert wurde, betragen die Werte H = -0,1 × SH bis 1,1 × SH .

Objektiv Maß L1 (ca.)
ET-D75LE1 62,5
ET-D75LE2 47
ET-D75LE3 50,5
ET-D75LE4 74,4
ET-D75LE5 150,5
ET-D75LE6	160
ET-D75LE8 202,5

Projektionsabstände nach Objektivart (optional)

Jedes optionale Objektiv benötigt für die gleiche Bildgröße einen anderen Projektionsabstand. Wählen Sie anhand der folgenden Tabellen und Projektionsabstände nach Art des Objektivs das im Handel erhältliche Objektiv aus, dass für Ihren Aufstellungsort am besten geeignet ist.

Seitenansicht

Hinweis

• Die hier aufgeführten Projektionsabstände beinhalten eine Abweichung von ±5 %. Trapezabweichungen werden durch die Verkleinerung der Bildgröße korrigiert.

■ojektionsabstände nach Art des Objektivs

Für das Bildkantenverhältnis 4:3 (Maßeinheiten: m) ●

Objektivart			Zoomobjektiv												Feststehendes Objektiv
Modellnummer des Projektionsobjektivs			ET-D75LE1		ET-D75LE2 ET		ET-D75LE3 ET-		D75LE4 ET-D		75LE8 ET-D7		5LE6 ET-D75		LE5
Verhältnis, wie das Bild an die Wand geworfen wird ^1			2,0-2,7:1 2,		7-4,1:1 4,1-		6,9:1 6,9-11,0		1 10,9-20,6		1 1,4-1,6:1		1,0:1
Leinwandabmessungen			Projektionsabstand (L)
Projektionsfläche (Zoll)	Nutzbare Höhe (SH)	Nutzbare Breite (SW)	Min.	Max. Min.	Min. Max.	Min. Min.	Max.	Min. Max.	Min. Min.	Max.	Min. Max.	Feststehend
70 1	067 1	422	2,86	3,82	3,86	5,80	5,81	9,74	9,75	15,59	15,30	29,04	1,92	2,30	1,43
80	1,219	1,626	3,28	4,38	4,42	6,65	6,66	11,15	11,16	17,83	17,55	33,24	2,21	2,64	1,64
90	1,372	1,829	3,70	4,94	4,98	7,49	7,50	12,56	12,57	20,07	19,79	37,44	2,49	2,98	1,86
100	1,524	2,032	4,12	5,50	5,55	8,33	8,34	13,97	13,98	22,31	22,03	41,64	2,77	3,32	2,08
120	1,829	2,438	4,96	6,62	6,67	10,02	10,03	16,79	16,80	26,79	26,51	50,04	3,34	4,00	2,51
150	2,286	3,048	6,21	8,30	8,36	12,55	12,56	21,02	21,03	33,52	33,24	62,64	4,19	5,01	3,16
200	3,048	4,064	8,31	11,11	11,17	16,77	16,78	28,07	28,07	44,72	44,44	83,63	5,60	6,71	4,24
250	3,810	5,080	10,41	13,91	13,99	20,99	21,00	35,12	35,12	55,93	55,65	104,63	7,01	8,40	5,32
300	4,572	6,096	12,51	16,71	16,80	25,21	25,22	42,16	42,17	67,14	66,86	125,63	8,43	10,10	6,40
350	5,334	7,112	14,60	19,51	19,61	29,43	29,44	49,21	49,22	78,34	78,07	146,63	9,84	11,80
400	6,096	8,128	16,70	22,31	22,43	33,65	33,66	56,26	56,26	89,55	89,28	167,63	11,26	13,49
500	7,620	10,160	20,89	27,92	28,05	42,09	42,10	70,35	70,36	111,96	111,69	209,62	14,08	16,88
600	9,144	12,192	25,09	33,52	33,68	50,53	50,54	84,45	84,45	134,38	134,11	251,62	16,91	20,27

Für das Bildkantenverhältnis 16:9 (Maßeinheiten: m)

Objektivart			Zoomobjektiv												Feststehendes Objektiv
Modellnummer des Projektionsobjektivs			ET-D75LE1		ET-D75LE2 ET		ET-D75LE3 ET-		D75LE4 ET-D		75LE8 ET-D7		5LE6 ET-D75		LE5
Verhältnis, wie das Bild an die Wand geworfen wird ^1			1,5-2,0:1 2,		1-3,1:1 3,1-		5,2:1 5,2-8,2		1 8,2-15,4:1		1,0-1,2:1 0,8:1
Leinwandabmessungen			Projektionsabstand (L)
Projektionsfläche (Zoll)	Nutzbare Höhe (SH)	Nutzbare Breite (SW)	Min.	Max. Min.	Min. Max.	Min. Min.	Max.	Min. Max.	Max. Min.	Max. Min.	Max. Max.	Feststehend
70	0,872	1,550	2,32	3,10	3,14	4,72	4,73	7,94	7,94	12,71	12,43	23,65	1,56	1,87	1,15
80	0,996	1,771	2,66	3,56	3,60	5,41	5,42	9,09	9,09	14,54	14,26	27,08	1,79	2,14	1,33
90	1,121	1,992	3,01	4,02	4,06	6,10	6,11	10,24	10,25	16,37	16,09	30,51	2,02	2,42	1,50
100	1,245	2,214	3,35	4,48	4,52	6,79	6,80	11,39	11,40	18,21	17,92	33,94	2,25	2,70	1,68
120	1,494	2,657	4,03	5,39	5,44	8,17	8,18	13,69	13,70	21,87	21,58	40,80	2,72	3,25	2,03
150	1,868	3,321	5,06	6,76	6,81	10,23	10,24	17,15	17,15	27,36	27,08	51,09	3,41	4,08	2,56
200	2,491	4,428	6,77	9,05	9,11	13,68	13,69	22,90	22,91	36,51	36,23	68,25	4,56	5,47	3,44
250	3,113	5,535	8,49	11,34	11,41	17,13	17,14	28,66	28,67	45,67	45,39	85,40	5,72	6,85	4,33
300	3,736	6,641	10,20	13,63	13,71	20,57	20,58	34,42	34,42	54,82	54,54	102,55	6,87	8,24	5,21
350	4,358	7,748	11,91	15,92	16,00	24,02	24,03	40,17	40,18	63,97	63,70	119,70	8,03	9,62
400	4,981	8,855	13,63	18,21	18,30	27,47	27,48	45,93	45,93	73,13	72,85	136,85	9,18	11,01
500	6,226	11,069	17,05	22,78	22,90	34,36	34,37	57,44	57,45	91,43	91,16	171,16	11,49	13,78
600	7,472	13,283	20,48	27,36	27,49	41,25	41,26	68,95	68,96	109,74	109,47	205,46	13,80	16,55

*1: Das „Wurf verhältnis“ ist das ungefähre Verhältnis zwischen Bildschirmbreite zum Projektionsabstand.

Wenn der Projektor für eine Leinwand verwendet wird, deren Größe nicht in diesem Handbuch aufgeführt wird, setzen Sie die Leinwanddiagonale (Zoll) zur Berechnung des Projektionsabstandes in folgende Formeln ein.

■erechnungsformeln für den Projektionsabstand nach Objektivart

Modellnummer des Projektionsobjektiv		Verhältnis, wie das Bild an die Wand geworfen wird	Seiten-verhältnis	Formel des Projektionsabstands (L) (Maßeinheiten: m)
Zoomobjektiv	ET-D75LE1	2,0-2,7 : 1 4:3		Mindestabstand : L = 0,0419 × Leinwanddiagonale (Zoll) - 0,0760Höchstabstand : L = 0,0560 × Leinwanddiagonale (Zoll) - 0,1004
		1,5-2,0 : 1 16:9		Mindestabstand : L = 0,0343 × Leinwanddiagonale (Zoll) - 0,0760Höchstabstand : L = 0,0458 × Leinwanddiagonale (Zoll) - 0,1004
	ET-D75LE2	2,7-4,1 : 1 4:3		Mindestabstand : L = 0,0563 × Leinwanddiagonale (Zoll) - 0,0795Höchstabstand : L = 0,0844 × Leinwanddiagonale (Zoll) - 0,1064
		2,1-3,1 : 1 16:9		Mindestabstand : L = 0,0460 × Leinwanddiagonale (Zoll) - 0,0795Höchstabstand : L = 0,0689 × Leinwanddiagonale (Zoll) - 0,1064
	ET-D75LE3	4,1-6,9 : 1 4:3		Mindestabstand : L = 0,0844 × Leinwanddiagonale (Zoll) - 0,0958Höchstabstand : L = 0,1409 × Leinwanddiagonale (Zoll) - 0,1216
		3,1-5,2 : 1 16:9		Mindestabstand : L = 0,0689 × Leinwanddiagonale (Zoll) - 0,0958Höchstabstand : L = 0,1151 × Leinwanddiagonale (Zoll) - 0,1216
	ET-D75LE4	6,9-11,0 : 1 4:3		Mindestabstand : L = 0,1409 × Leinwanddiagonale (Zoll) - 0,1158Höchstabstand : L = 0,2241 × Leinwanddiagonale (Zoll) - 0,1013
		5,2-8,2 : 1 16:9		Mindestabstand : L = 0,1151 × Leinwanddiagonale (Zoll) - 0,1158Höchstabstand : L = 0,1831 × Leinwanddiagonale (Zoll) - 0,1013
	ET-D75LE8	10,9-20,6 : 1 4:3		Mindestabstand : L = 0,2241 × Leinwanddiagonale (Zoll) - 0,3862Höchstabstand : L = 0,4200 × Leinwanddiagonale (Zoll) - 0,3598
		8,2-15,4 : 1 16:9		Mindestabstand : L = 0,1831 × Leinwanddiagonale (Zoll) - 0,3862Höchstabstand : L = 0,3430 × Leinwanddiagonale (Zoll) - 0,3598
	ET-D75LE6	1,4-1,6 : 1 4:3		Mindestabstand : L = 0,0283 × Leinwanddiagonale (Zoll) - 0,0566Höchstabstand : L = 0,0339 × Leinwanddiagonale (Zoll) - 0,0736
		1,0-1,2 : 1 16:9		Mindestabstand : L = 0,0231 × Leinwanddiagonale (Zoll) - 0,0566Höchstabstand : L = 0,0277 × Leinwanddiagonale (Zoll) - 0,0736
Feststehendes Objektiv	ET-D75LE5	1,0 : 1 4:3 L = 0,0216 × Leinwanddiagonale (Zoll) - 0,0835
		0,8 : 1 16:9 L = 0,0176 × Leinwanddiagonale (Zoll) - 0,0835

Abmessungen bei der Aufstellung

Abbildung 1: Abmessungen bei der Verwendung eines Gerätes

Abbildung 2 : Abmessungen bei der Verwendung von zwei Geräten

Abbildung 3 : Drehrichtung einstellen

Vorsicht

Lassen Sie hinter dem Projektor mindestens 50 cm Platz, um die Lampe auszutauschen und um sicherzustellen, dass die Lüftungsöffnungen nicht blockiert sind.

- Stellen Sie den Projektor so auf, dass die Luft sich an der Rückseite des Gerätes frei bewegen kann. Lassen Sie außerdem mindestens 30 cm an den Seiten des Gerätes frei, so dass heiße Luft, die abgeführt wird, nicht sofort wieder dem Gerät zugeführt wird.

Stellen Sie den Projektor so auf, dass ein Abstand von mindestens 40 cm an der Vorderseite für den Austausch des • Luftfilters frei ist.

- Wenn der Projektor in einem Kasten verwendet wird, müssen Sie sicherstellen, dass der Kasten über einen Luftschacht oder ähnliches verfügt, um die Luft aus dem Kasten abzuführen. Außerdem müssen die Abstände in Abbildung 2 eingehalten werden und es muss sichergestellt werden, dass die Temperatur während des Betriebs im Bereich von 0 °C bis 35 °C liegt.

Anschluss

Vor dem Anschluss

Lesen Sie vor dem Anschluss die Bedienungsanleitung des Gerätes, das angeschlossen werden soll, sorgfältig • durch.

Schalten Sie die Geräte vor dem Anschluss der Kabel aus.

Wenn zum Gerät kein Verbindungskabel mitgeliefert wurde oder wenn für den Anschluss an dieses Gerät kein • optionales Kabel verfügbar ist, halten Sie ein entsprechendes Systemverbindungskabel für das Gerät bereit.

Videosignale, die zu stark wackeln, können dazu führen, dass das Bild auf der Leinwand willkürlich flackert oder • flimmert. In diesem Fall muss eine Zeitkorrekturschaltung (TBC) angeschlossen werden.

- Der Projektor kann folgende Signale verarbeiten: Video, S-Video, analoges RGB, DVI-D und Signale, die mit dem optionalen Anschlussmodul kompatibel sind (S. 28).

Einige PC-Modelle können nicht an den Projektor angeschlossen werden.

In der folgenden Abbildung werden die Steckerstifte und Signale des Anschlusses S-VIDEO IN dargestellt.

Außenansicht

Stift Nr. Signal
1	Masse (Luminanzsignal)
2	Masse (Farbsignal)
3	Luminanzsignal
4	Farbsignal

In der folgenden Abbildung werden die Steckerstifte und Signale des Anschlusses RGB2 IN ● dargestellt.

Außenansicht

Stift Nr. Signal
1	R/P_R
2	G/G • SYNC/Y
3	B/P_B
13	HD/SYNC
14	VD

④, ⑨, ⑫ und ⑮ wurden nicht zugewiesen.
⑤-⑧, ⑩ und ⑪ sind für Masse bestimmt.

In der folgenden Abbildung werden die Steckerstifte und Signale des Anschlusses DVI-D IN ● dargestellt.

Außenansicht

Stift Nr.	Signal Stift Nr. Signal
1	TMDS-Daten 2-	13
2	TMDS-Daten 2+	14	+5 V
3	TMDS-Daten 2 / 4 Abschirmung	15	Masse
		16	Hot-Plug-Erkennung
4		17	TMDS-Daten 0-
5		18	TMDS-Daten 0+
6	DDC-Takt	19	TMDS-Daten 0 / 5 Abschirmung
7	DDC-Daten
8		20
9	TMDS-Daten 1-	21
10	TMDS-Daten 1+	22	TMDS-Takt-Abschirmung
11	TMDS-Daten 1 / 3 Abschirmung	23	TMDS-Takt+
12		24	TMDS-Takt-

Anschluss (Fortsetzung)

Beispiel für den Anschluss von Videogeräten
    Q["Rot (Anschluss an PR)"]
    R["Blau (Anschluss an PB)"]
    S["Grün (Anschluss an Y)"] --> T["Rot (Anschluss an PR)"]
    U["Rot (Anschluss an PB)"] --> V["Blau (Anschluss an PB)"]
    W["Rot (Anschluss an Y)"] --> X["Grün (Anschluss an Y)"]

Farbmonitor Videogerät (integrierte TBC) DVD-Player
DVD-Player mit HDMI-(HDCP-) Anschluss

Vorsicht

Verwenden Sie beim Anschluss eines Videogerätes nur Geräte mit integrierter Zeitkorrekturschaltung (TBC) oder • verwenden Sie eine TBC zwischen dem Projektor und dem Videogerät.

Wenn nicht den Standards entsprechende Signale angeschlossen werden, können Bildstörungen auftreten. • Schalten Sie in diesem Fall eine TBC zwischen den Projektor und das Videogerät.

Hinweis

Der DVI-D-Signaleingang unterstützt Single Link.

Für den Anschluss an HDMI-kompatible Geräte muss ein HDMI-DVI-D-Adapterkabel verwendet werden.

• Bei Verwendung des DVI-D-Eingangs sind möglicherweise EDID-Einstellungen für das angeschlossene Gerät vorzunehmen. (S. 71, 72)
• Es ist möglich, ein HDMI- oder DVI-D-kompatibles Gerät an den DVI-D-Eingang anzuschließen; bei manchen Geräten können jedoch Bilder nicht angezeigt oder andere Probleme beim Betrieb auftreten.

Beispiel für den Anschluss an PCs

Vorsicht

Wenn der Projektor ausgeschaltet ist, schalten Sie auch den PC aus.

Wenn das Kabel zwischen einem PC und dem Projektor relativ lang ist oder wenn viele Geräte, beispielsweise • Schalter, angeschlossen sind, wird das Video möglicherweise unterbrochen oder unscharf. Verwenden Sie in diesem Fall einen Kabelausgleicher.

Hinweis

Die technischen Informationen der vom PC möglichen RBG-Signale finden Sie auf dem technischen Datenblatt • auf Seiten 120-121.

Wenn Ihr PC über die Funktion „Wiederaufnehmen“ verfügt, funktioniert der Computer ggf. nicht • ordnungsgemäß, solange diese Funktion nicht deaktiviert wurde.

- Bei Verwendung des DVI-D-Eingangs sind möglicherweise EDID-Einstellungen für das angeschlossene Gerät vorzunehmen. (S. 71, 72)

Einbau von Anschlussmodulen (optional)

Einbau von Anschlussmodulen

■ten optionaler Anschlussmodule

Legen Sie das optionale Anschlussmodul für die entsprechenden Eingangssignale des Systems bereit.

Modul	Modulmodell Nr.	Anschluss Unterstützung	Signalformate
SD-SDI-Anschlussmodul	ET-MD77SD1	BNC-Eingang × 1BNC-Ausgang × 1	SMPTE259M-kompatibel: 480i, 576i
		RJ-45-Eingang × 1'1	10BASE-T/100BASE-TX
HD/SD-SDI-Anschlussmodul	ET-MD77SD3	BNC-Eingang × 1BNC-Ausgang × 1	SMPTE259M-kompatibel: 480i, 576iSMPTE292M-kompatibel:720/60p, 720/59.94p, 720/50p1 035/60i, 1 035/59.94i, 1 080/60i, 1 080/59.94i1 080/50i, 1 080/24sF, 1 080/23.98sF, 1 080/30p1 080/29.97p, 1 080/25p, 1 080/24p, 1 080/23.98p
		RJ-45-Eingang × 1'1	10BASE-T/100BASE-TX
	ET-MD100SD4 BNC	Eingang × 2	Single-Link SD-SDI-Signal : 480i, 576iSingle-Link HD-SDI-Signal (YPBPR 4:2:2) :720/60p, 720/59.94p, 720/50p, 1 080/60i,1 080/59.94i, 1 080/50i, 1 080/24sF, 1 080/23.98sF,1 080/30p, 1 080/29.97p, 1 080/25p, 1 080/24p,1 080/23.98pDual-Link HD-SDI-Signal (RGB 4:4:4) :1 920 × 1 080/50i, 1 920 × 1 080/59.94i,1 920 × 1 080/60i, 1 920 × 1 080/23.98p,1 920 × 1 080/23.98sF, 1 920 × 1 080/25p,1 920 × 1 080/24p, 1 920 × 1 080/24sF,1 920 × 1 080/29.97p, 1 920 × 1 080/30pDual-Link HD-SDI-Signal (X' Y' Z' 4:4:4) :2 048 × 1 080/23.98p, 2 048 × 1 080/23.98sF,2 048 × 1 080/24p, 2 048 × 1 080/24sF
DVI-D-Anschlussmodul	ET-MD77DV	DVI-D 24p Eingang × 1	HDCP-kompatibles" DVI-D-Single-Link, DVI-1.0-kompatibel480p, 576p, 720/60p, 720/59.94p, 720/50p1 080/60i, 1 080/59.94i, 1 080/50i, 1 080/24sF,1 080/23.98sF1 080/30p, 1 080/29.97p, 1 080/25p, 1 080/24p,1 080/23.98p, 1 080/50p, 1 080/59.94p, 1 080/60pAnzeigbare Auflösung VGA – WUXGA"3 (Non-Interlace)Dot-Clock-Frequenz 25–162 MHz
		RJ-45-Eingang × 1'1	10BASE-T/100BASE-TX

*1: Der LAN-Anschluss des optionalen Anschlussmoduls kann nicht verwendet werden. Verwenden Sie den integrierten LAN-Anschluss des Geräts.
*2: HDCP (High-Bandwidth Digital Content Protection) HDCP ist eine Spezifikation zur Verschlüsselung digitaler Signale, die zum Schutz digitaler Inhalte entwickelt wurde. Die DVI-D/HDMI-Ausgangssignale des HDCP-kompatiblen Geräts wurden nach den HDCP-Spezifikationen verschlüsselt, um den Schutz der Inhalte sicherzustellen, aber das DVI-D-Anschlussmodul ist in der Lage, die digitalen Bilder richtig anzuzeigen, da es die HDCP-Spezifikation erfüllt.
*3: Die WUXGA-Signale unterstützen nur VESA CVT-RB-Signale (Reduced Blanking).

nbau

Trennen Sie das Gerät von der Stromversorgung, bevor Sie das Anschlussmodul einbauen.

Front view of a portable electronic device chassis with control panel and buttons (no visible text or labels)

Steckplatzabdeckung

Nehmen Sie die Steckplatz-1. abdeckung ab.

Diagram of a computer rear panel with multiple ports and connectors (no text or labels)

Zwei Schrauben herausdrehen

Setzen Sie das Anschlussmodul 2. ein.

Anschlussmodul

Befestigen Sie das 3. Anschlussmodul.

4. Erfassen Sie das Eingangssignal.

• Bei diesem Projektor muss die Art des Eingangssignals nach dem Einbau des Anschlussmoduls erfasst werden.
• Nähere Informationen zur Erfassung des Eingangssignals finden Sie auf den Seiten 43–45.

Diagram of an electronic device rear panel with multiple ports and connectors (no text or labels visible)

Zwei Schrauben festziehen

Einbau von Anschlussmodulen (optional) (Fortsetzung)

Anschluss der Signale an das Anschlussmodul

Bei der Montage des Projektors müssen die Signale je nach anzuschließendem Gerät an die entsprechenden Anschlussmodule angeschlossen werden.

Die folgende Abbildung zeigt den richtigen Anschluss der Signale.

Hinweis

Setzen Sie das Anschlussmodul ein, das für das entsprechende Eingangssignal geeignet ist.

Verwenden Sie dazu in der Regel SYSTEM AUSWAHL unter „AUTO“. (S. 56-57)

Anschluss des Signals an das SD-SDI-Anschlussmodul

SD-SDI-Anschlussmodul (optional)
ET-MD77SD1 (für 480i/576i)

Hinweis

Wenn eine Quelle mit einem instabilen Signal angeschlossen wird, können Fehler bei der automatischen • Signalerkennung auftreten. Stellen Sie in diesem Fall im Menü SYSTEM AUSWAHL das Format ein, das dem Signal am Eingang entspricht.

Sie können den Eingangsformat-Modus über das Menü SYSTEM AUSWAHL wechseln. (S. 56-57)

*1: Der LAN-Anschluss des optionalen Anschlussmoduls kann nicht verwendet werden. Verwenden Sie den integrierten LAN-Anschluss des Geräts.

Anschluss des Signals an das HD/SD-SDI-Anschlussmodul

HD/SD-SDI-Anschlussmodul
ET-MD77SD3 (für HD/SD)

Hinweis

Sie können den Eingangsformat-Modus über das Menü SYSTEM AUSWAHL wechseln. (S. 56-57)•

Wenn eine Quelle mit einem instabilen Signal angeschlossen wird, können Fehler bei der automatischen •

Signalerkennung auftreten. Stellen Sie in diesem Fall im Menü SYSTEM AUSWAHL das Format ein, das dem Signal am Eingang entspricht.

Verwenden Sie ein Verbindungskabel mit der Spezifikation 5CFB oder höher bzw. Belden1694A oder höher, um • volle Bildleistung zu gewährleisten.

(Zum Beispiel: 5CFB, 5CFTX, 7CFB, Belden1694A usw.)

*1: Der LAN-Anschluss des optionalen Anschlussmoduls kann nicht verwendet werden. Verwenden Sie den integrierten LAN-Anschluss des Geräts.

Anschließen des Signals an das Dual-Link HD/SD-SDI-Anschlussmodul

Dual-Link HD/SD-SDI-Anschlussmodul
ET-MD100SD4

Business digital
VCR

Stellen Sie beim Anschließen eines Single-Link-Signals eine Verbindung mit dem LINK-A-Anschluss her.

Stellen Sie beim Anschließen eines Dual-Link-Signals eine Verbindung mit dem LINK-A- und LINK-B-Anschluss • her.

Hinweis

Sie können den Eingangsformat-Modus über das Menü SYSTEM AUSWAHL wechseln (S. 56-57).

Es sind die für das angeschlossene Gerät erforderlichen Einstellungen erforderlich. (S. 72-73)•

Verwenden Sie ein Verbindungskabel der Spezifikation 5CFB oder höher (5CFB, 7CFB usw.) bzw. Belden1694A • oder höher, um ein korrektes Senden der Bilder zu gewährleisten. Das Kabel muss außerdem kürzer als 100 m sein.

Stellen Sie sicher, dass es sich bei den Kabeln zur Verbindung des LINK-A- und LINK-B-Anschlusses um Kabel • desselben Typs und derselben Länge handelt.

Weisen die Kabel einen Unterschied von mehr als 4 m in der Länge auf, werden die Bilder nicht korrekt projiziert. • Stellen Sie bei der Verwendung von Dual-Link-Signalen eine direkte Verbindung mit dem Signalausgangsgerät her (ohne einen Verteiler oder ähnliches Gerät zu verwenden). Zwischen LINK-A- und LINK-B-Signal kann ein Phasenunterschied auftreten, der verhindert, dass das Bild korrekt projiziert wird.

Ist das angeschlossene Signal instabil, funktioniert die automatische Unterscheidungsfunktion möglicherweise • nicht korrekt. Wechseln Sie in diesem Fall über das Menü SYSTEM AUSWAHL in einen für das Signalformat besser geeigneten Modus.

Anschluss der Signale an das DVI-D-Anschlussmodul

DVI-D-Anschlussmodul (optional)
ET-MD77DV

Die Stiftzuweisungen und Signalnamen des DVI-D-•Eingangs finden Sie in der Tabelle rechts.

Stift Nr.	Signal	Stift Nr.	Signal
1	TMDS-Daten 2-	13
	TMDS-Daten 2+ +5 V
2	TMDS-Daten 2 /4 Schirm	14	Masse
3		15	Hot-Plug-Erkennung
		16	TMDS-Daten 0-
4		17	TMDS-Daten 0+
5	DDC-Takt	18	TMDS-Daten 0 /5 Schirm
6	DDC-Daten	19
7
8	TMDS-Daten 1-	20
9	TMDS-Daten 1+	21	TMDS-Takt-Abschirmung
10	TMDS-Daten 1 /3 Schirm	22	TMDS-Takt+
11		23	TMDS-Takt-
12		24	T.M.D.S clock-

Hinweis

Das DVI-D-Signaleingangsmodul unterstützt nur Single Link.

Für den Anschluss an HDMI-kompatible Geräte muss ein HDMI-DVI-D-Adapterkabel verwendet werden.

Bei Verwendung des DVI-D-Eingangs sind möglicherweise EDID-Einstellungen für das angeschlossene Gerät • vorzunehmen. (S. 71, 72)

Es ist möglich, ein HDMI- oder DVI-D-kompatibles Gerät an das DVI-D-Eingangsmodul anzuschließen; bei manchen Geräten können jedoch Bilder nicht angezeigt werden oder andere Probleme beim Betrieb auftreten.

*1: Der LAN-Anschluss des optionalen Anschlussmoduls kann nicht verwendet werden. Verwenden Sie den integrierten LAN-Anschluss des Geräts.

Anbringen und Entfernen von Projektionsobjektiven (optional)

Stellen Sie die Objektivverschiebung auf die Ausgangsposition ein (S. 39), bevor Sie das Objektiv einbauen oder entfernen.

Vorsicht

Entfernen Sie die die staubdichte Objektivdichtung, • bevor Sie das Projektionsobjektiv am Projektor installieren. (Bewahren Sie die staubdichte Objektivdichtung für eventuellen späteren Gebrauch sorgfältig auf.)

Nachdem Sie das Projektionsobjektiv entfernt haben, • setzen Sie die staubdichte Objektivdichtung ein, damit kein Staub in das Innere des Projektors gelangt.

Abringen des Projektionsobjektivs

Drücken Sie die Objektivabde-1. ckungssperrtaste und ziehen Sie die Abdeckung nach vorn.

Front view of a portable electronic device with a circular vent and control buttons (no visible text or symbols)

Objektivabdeckungssperrtaste

1. Richten Sie die Kennzeichnung (orange) am Objektiv an der Kennzeichnung am Projektor (☐—) aus, setzen Sie das Objektiv ein und drehen Sie es im Uhrzeigersinn, bis es hörbar einrastet.

Schieben Sie die Objektivabde-3. ckung ein, bis sie hörbar einrastet.

Technical line drawing of a projector unit with an internal component and mounting base (no text or symbols)

Entfernen des Projektionsobjektivs

Drücken Sie die Objektivabde-1. ckungssperrtaste und ziehen Sie die Abdeckung nach vorn.

Front view of a portable electronic device with a circular vent and control buttons (no visible text or symbols)

Objektivabdeckungssperrtaste

Halten Sie die Objektivabde-2. ckungssperrtaste gedrückt und drehen Sie das Objektiv gegen den Uhrzeigersinn. Nehmen Sie es ab.

Technical line drawing of a mechanical device with cylindrical components and mounting feet (no text or symbols)

Objektivabdeckungssperrtaste

Projektion

Betriebsanzeige

Die Betriebsanzeige zeigt den Status der Stromversorgung an. Lesen Sie sich die Anzeigefunktionen der Betriebsanzeige aufmerksam durch, bevor Sie den Projektor in Betrieb nehmen.

Betriebsstatus		Projektorstatus
Aus Das Gerät ist ausgeschaltet
Rot Leuchtet		BereitschaftsmodusMit der Taste POWER ON (I) könnenSie das Gerät einschalten, so dass Bilder projiziert werden können.
Grün Leuchtet Bilder werden projiziert (Ein)
Orange Leuchtet		KühlmodusNach kurzer Zeit schaltet sich der Projektor in den Bereitschaftsmodus.

Vorsicht

Befindet sich der Projektor im Kühlmodus • (Betriebsanzeige leuchtet orange) läuft der interne Lüfter, um den Projektor zu kühlen. Zu diesem Zeitpunkt darf der Schalter MAIN POWER nicht ausgeschaltet und das Netzkabel nicht abgezogen werden.

Hinweis

Wird die Taste POWER ON “|” gedrückt, während • sich der Projektor noch im Kühlmodus befindet, dauert es möglicherweise einige Zeit, bis der Projektor einsatzbereit ist.

Anschluss des Stromkabels

Stecken Sie das Stromkabel fest in den Projektor und die Netzsteckdose ein.

Details zum Umgang mit dem Stromkabel finden Sie in den „WICHTIGE HINWEISE ZUR SICHERHEIT“ (S. 4–5) und den „Hinweise für die Sicherheit“ (S. 6–9).

Hnstecken

Drehen Sie den Stecker so, 1. dass er mit der Form des AC IN-Anschluss an der Seite des Projektors übereinstimmt, und stecken Sie den Stecker fest in den AC IN-Anschluss. Stecken Sie den Netzstecker in 2. die Netzsteckdose.

Ierausziehen

1. Überprüfen Sie, dass der MAIN POWER-Schalter am Projektor ausgeschaltet „o“ ist, und ziehen Sie dann den Netzstecker aus der Netzsteckdose.

2. Trennen Sie das Netzkabel vom AC IN-Anschluss und drücken Sie dabei den Verriegelungsknopf am Netzkabelstecker.

Vorsicht

- Schließen Sie alle Peripheriegeräte an den Projektor an, bevor Sie das Gerät an das Stromnetz anschließen. (S. 26–27)

Einschalten des Projektors

① Schließen Sie das im Lieferumfang enthaltene Stromkabel an. (220 V–240 V, 50 Hz/60 Hz)
② Drücken Sie die mit „|“ gekennzeichnete Seite des MAIN POWER-Schalters, um das Gerät einzuschalten.

Die Betriebsanzeige am Projektor blinkt rot. Nach • kurzer Zeit leuchtet die Anzeige dauerhaft und der Projektor befindet sich im Bereitschaftsmodus.

③ Drücken Sie POWER ON „|“.

Die Betriebsanzeige leuchtet grün und das Bild • wird nach kurzer Zeit auf die Leinwand projiziert.

Hinweis

Wenn der Projektor in einer Umgebungstemperatur • von ca. 0 ° C eingeschaltet wird, ist ggf. eine Aufwärmphase von fünf Minuten notwendig, bis mit der Projektion begonnen werden kann. Die Lampe der Temperaturüberwachung (TEMP) leuchtet während der Aufwärmphase. Wenn die Aufwärmphase abgeschlossen ist, schaltet sich die Lampe der Temperaturüberwachung (TEMP) aus und das Bild wird auf die Leinwand projiziert. Wenn die Temperatur der Betriebsumgebung niedriger • ist und die Aufwärmphase länger als fünf Minuten dauert, erkennt der Projektor ein Problem und schaltet das Gerät automatisch aus. Erhöhen Sie in diesem Fall die Temperatur in der Nähe des Projektors auf mindestens 0

° C und schalten Sie den MAIN POWER-Schalter und den POWER ON „|“-Schalter erneut an.

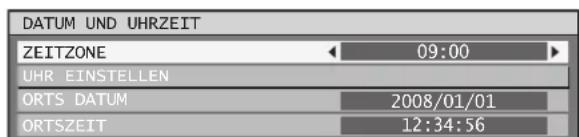

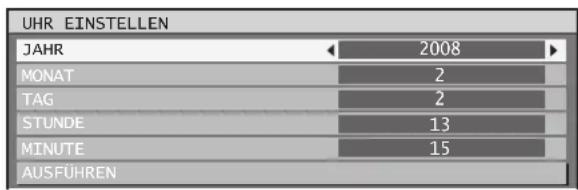

Stellen Sie beim ersten Gebrauch des Projektors nach dem Kauf das Datum und die Uhrzeit ein. Weitere Informationen finden Sie unter „Einstellen von Datum und Uhrzeit“ auf Seite 81.

Einstellung und Auswahl

④ Stellen Sie das Objektiv annähernd scharf. (S. 38)

⑤ Wählen Sie ein Projektionsschema aus und stellen Sie es ein. (S. 76)

⑥ Wählen Sie das Eingangssignal aus, indem Sie mit den Eingangsauswahltasten zwischen RGB1, RGB2, DVI-D, VIDEO, S-VIDEO und AUX auswählen. (S. 46)

Wenn kein optionales Anschlussmodul • angeschlossen ist, ist die AUX-Taste deaktiviert.

⑦ Stellen Sie die Neigung des Gerätes vorn und hinten oder links und rechts ein. (S. 20)

⑧ Passen Sie die Objektivverschiebung an. (S. 38)

⑨ Drücken Sie AUTO SETUP, wenn das Eingangssignal ein RGB-Signal ist. (S. 47)

⑩ Passen Sie die Bildgröße an die Größe der Leinwand an. (S. 38)

⑪ Stellen Sie das Bild scharf. (S. 38)

⑫ Passen Sie den Zoom so an, dass die Bildgröße der Bildschirmgröße entspricht. (S. 38)

Ausschalten des Projektors

① Drücken Sie POWER STANDBY „ ^1 “.

Ein Bestätigungsbildschirm wird angezeigt.

② Wählen Sie mit ◀ oder ▶ „AUSFÜHREN“ aus und drücken Sie ENTER (oder drücken Sie erneut POWER STANDBY „♡“).

Die Projizierung des Bildes wird angehalten und die Betriebsanzeige am Gerät leuchtet orange. (Der Kühllüfter läuft weiter.)

③ Warten Sie, bis die Betriebsanzeige am Gerät rot aufleuchtet (d.h. bis der Kühllüfter aufhört zu lüften) (ca. 3 Minuten).

Schalten Sie den MAIN POWER-Schalter nie • aus, wenn der Kühllüfter noch läuft, und ziehen Sie auch den Stecker des Projektors nicht aus der Steckdose.

④ Drücken Sie die mit „o“ gekenn-zeichnete Seite des MAIN POWER-Schalters, um das Gerät vollständig abzuschalten.

Hinweis

Im Reinigungsstatus nach Abschalten des Geräts • leuchtet die Lampe auch dann nicht auf, wenn das Gerät eingeschaltet wird. Um die Lampe einzuschalten, schalten Sie das Gerät erneut ein, wenn die Lampe ausreichend abgekühlt ist.

Der Projektor verbraucht im Bereitschaftsmodus ca. • 15 W. (Die Betriebsanzeige leuchtet rot)

Wird das Gerät versehentlich ausgeschaltet, • während es in Betrieb ist, leuchtet die Lampe nach dem Erneuten Einschalten des Geräts möglicherweise nicht auf. Schalten Sie das Gerät nach einer Weile wieder ein.

Einstellen des Objektivs

Einstellen von Schärfe, Bildgröße und Verschiebung

Wenn die Scharfstellung, die Bildgrößenanpassung und die Positionierung des auf die Leinwand projizierten Bildes nicht gelingt, obwohl der Projektor richtig vor der Leinwand aufgestellt wurde, können Sie die Schärfe, die Bildgröße und die vertikale und horizontale Bildposition einstellen.

In Projektor

Drücken Sie an der 1. Bedienkonsole des Gerätes auf LENS.

Pressing the button changes the setup • screen in the order of "FOKUS", "ZOOM" and "SHIFT".

Wählen Sie mit ▲▼◀▶ eine 2. Option aus und stellen Sie sie ein.

Verwendung der Fernbedienung

Drücken Sie auf der 1. Fernbedienung LENS. (FOCUS, ZOOM, SHIFT)

Wenn die Taste FOCUS gedrückt wird: • Die Bildschärfe wird eingestellt.

Wenn die Taste ZOOM gedrückt wird: • Die Bildgröße wird eingestellt.

Wenn die Taste SHIFT gedrückt wird: • Die Verschiebung wird eingestellt.

Wählen Sie mit ▲▼◀▶ eine 2. Option aus und stellen Sie sie ein.

VORSICHT:

Beim Verschieben des Objektivs kann es zu Verletzungen kommen, wenn Ihre Finger zwischen Objektiv und Objektivmantel geraten.

Hinweis

Es wird nur "FOKUS" mit Hintergrundfarben angezeigt, die in OSD DESIGN eingestellt werden, um das • angezeigte Einstellungsmenü farblich zu unterscheiden; dies ist auch dann der Fall, wenn die Zeichen nicht lesbar und unscharf sind. (S. 73)

Das Menü zur Bildgrößenanpassung über das Objektiv wird nur angezeigt, wenn ein Objektiv mit Zoomfunktion • verwendet wird.

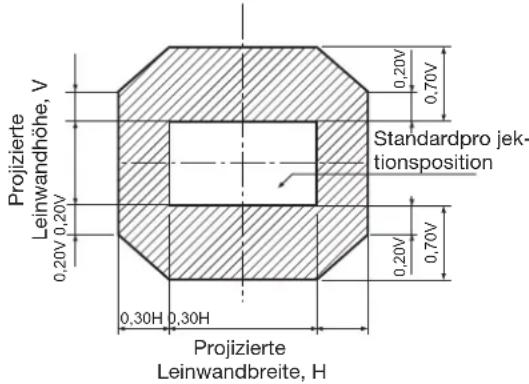

Einstellungsbereich nach der optischen Objektivverschiebung

Verschieben Sie das Objektiv nicht jenseits des Verschiebungsbereiches, da sonst die Bildschärfe beeinflusst werden kann. Diese Beschränkung dient dazu, die Bauteile des Projektors zu schützen.

Mit der Standardposition als Vergleich ermöglicht die optische Achsenverschiebung die Anpassung der Projektionsposition in den unten dargestellten Bereichen.

Modellnummer des Projek-tionsobjektivs
Zoomobjektiv	ET-D75LE6
	ET-D75LE1ET-D75LE2ET-D75LE3ET-D75LE4ET-D75LE8

Hinweis

Das Objektiv ET-D75LE5 hat eine feste Brennweite, so dass eine Verschiebung nicht möglich ist.

Wiederherstellen der Ausgangsposision des Projektionsobjektivs

1. Halten Sie die Taste LENS der Projektor-Bedienelemente oder die Taste SHIFT der Fernbedienung für mehrere Sekunden gedrückt.

1. Drücken Sie ENTER, während das oben dargestellte Menü angezeigt wird. (Das Menü wird für ca. 5 Sekunden angezeigt.)

Im Menü erscheint „SICHERE DATEN...“, und das Projektionsobjektiv kehrt in die Ausgangsposition zurück.

Hinweis

Die Ausgangsposition des Projektionsobjektivs ist die Position, die das Objektiv einnimmt, wenn es • ausgetauscht oder der Projektor gelagert wird. Es handelt sich nicht um die optisch mittige Leinwandposition.

Anpassung der Objektivfassung zum Ausgleich unregelmäßiger Bildschärfe

■formationen zum Fokusabgleich

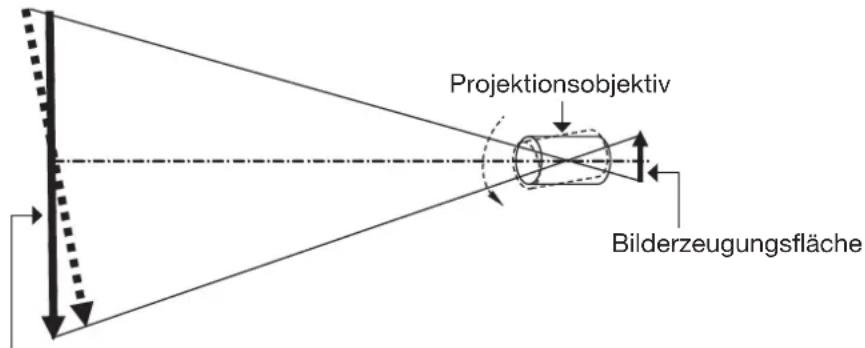

Verhältnis zwischen Objektivausrichtung und Fokusfläche auf der Projektionsseite ●

Wird das Projektionsobjektiv in Bezug auf die Bilderzeugungsfläche geneigt und zeigt die Vorderseite (Projektionsseite) des Projektionsobjektivs wie in Abbildung 1 nach unten (in Richtung Pfeil mit gestrichelter Linie), ist die Fokusfläche auf der Projektionsseite geneigt, so dass sich deren oberes Ende hinter der Projektionsfläche und deren unteres Ende vor der Projektionsfläche befindet.

Abbildung 1: Darstellung des Einflusses der Objektivausrichtung

Fokusfläche auf der Projektionsseite

■instellung des Fokusabgleichs (Einstellung der Neigung über die Objektiv-Montagevorrichtung)

An drei Punkten der Objektiv-Montagevorrichtung des Projektors befinden sich Stellschrauben, die zur Korrektur dienen, wenn die Ebenheit der gesamten Projektionsfläche selbst nach dem Scharfstellen nicht erreicht wird.

- Aufbau der Objektiv-Montagevorrichtung (Abbildung 2, Abbildung 3)

Werden die Fokus-Stellschrauben an den drei Punkten an der Objektiv-Montagevorrichtung gedreht, bewegt sich das Objektiv etwas vor oder zurück. Werden die Befestigungsschrauben an drei Punkten festgezogen, wird die Objektivhalterung in ihrer Position fixiert.

Abbildung 2 : Frontansicht der Objektiv-Montagevorrichtung (von der Projektionsfläche aus gesehen)

(Stellen Sie nach dem Anbringen des Objektivs die Stellschrauben für die Bildschärfe ⓐ, ⓑ und Ⓒ ein.)

Abbildung 3 : Schnittzeichnung der Objektiv-Montagevorrichtung

Ist das Objektiv schwer oder der Projektor in geneigter Position montiert, kann sich das Objektiv neigen, was zu einer ungleichmäßigen Bildschärfe führt. Sehen Sie sich in einem solchen Fall die Abbildung 4 und Tabelle unten an und führen Sie die nachfolgend beschriebene Einstellung durch.

Einstellung ●

① Rufen Sie den Bildschärfe-Einstellmodus mit der Fernbedienung auf und drücken Sie die Taste ▼, um die gesamte Bildschärfe zunächst auszugleichen.
② Drücken Sie die Taste ▲, um an der Stelle anzuhalten, die zuerst gerade in einer der Richtungen der Projektionsfläche scharf dargestellt wird. (In diesem Moment befindet sich der Punkt, der gerade scharf dargestellt wird, hinten an der Projektionsfläche in der Richtung, in der der Fokus versetzt ist.)
③ Nehmen Sie die Abdeckung des Objektivs und das Objektiv ab.
④ Lösen Sie die Befestigungsschraube, die sich in der Richtung befindet, in der die Bildschärfe am meisten verschoben ist (Richtung in der der Gerade-im-Fokus-Punkt in ② am meisten nach hinten verschoben ist), um zwei Umdrehungen (siehe Abbildung 4).

Vorsicht

Seien Sie sehr vorsichtig, denn wenn eine Schraube mit mehr als zwei Umdrehungen gelöst wird, löst sich • die Feder und macht eine Reparatur des Projektors erforderlich. Nehmen Sie an bis zu zwei Stellen Einstellungen vor und drehen Sie an mindestens einer Stelle die Schraube • ganz im Uhrzeigersinn.

⑤ Bringen Sie das abgebaute Objektiv an.
⑥ Drehen Sie die Stellschraube nach und nach gegen den Uhrzeigersinn und hören Sie an dem Punkt auf, der im Fokus ist. Wenn Sie die Schraube gegen den Uhrzeigersinn drehen, bewegt sich die Objektivhalterung der Fassung nach vorn (Projektionsseite), was wiederum die Neigung des Objektivs ändert (siehe Abbildung 1) und den Fokuspunkt im Projektionsbild auf der Projektionsfläche in die entgegengesetzte Richtung der Stellschraube bewegt.
⑦ Durch eine geänderte Neigung des Objektivs wird auch die Projektionsposition des projizierten Bilds in Bezug auf die Projektionsfläche geändert. Verwenden Sie daher die Fernbedienung, um in den Objektiv-Einstellmodus zu wechseln und stellen Sie die optimale Position ein.
⑧ Führen eine erneute Schärfeeinstellung in der Projektionsmitte durch und nehmen Sie noch feinere Einstellungen bei den Stellschraubenumdrehungen vor, wenn die Schärfe weiterhin unzureichend ist.
⑨ Nehmen Sie nach durchgeführter Einstellung das Objektiv ab und ziehen Sie die gelösten Befestigungsschrauben fest.
⑩ Bringen Sie das Objektiv und die Abdeckung des Objektivs wieder an, um die Schärfeeinstellung abzuschließen.

Werkzeug: Innensechskantschlüssel oder Inbusschraubenschlüssel (Sechskant mit 2,5 mm-Diagonale) Ein Inbusschraubenschlüssel wird mit den optionalen Objektiven ET-D75LE6 und ET-D75LE8 mitgeliefert.

Abbildung 4 : Beziehung zwischen Einstellort und Stellschraube

Einstellort: Die Stelle, an der der Gerade-im-Fokus-Punkt auf der Rückseite liegt.

	Bei optimalem Fokus vorn an der Projektionsfläche für V oben	Bei optimalem Fokus vorn an der Projektionsfläche für V unten	Bei optimalem Fokus vorn an der Projektionsfläche für H links	Bei optimalem Fokus vorn an der Projektionsfläche für H rechts
a	Gegen den Uhrzeigersinn drehen	——	——	——
b	——	Gegen den Uhrzeigersinn drehen	Gegen den Uhrzeigersinn drehen	——
c	——	Gegen den Uhrzeigersinn drehen	Gegen den Uhrzeigersinn drehen

Einstellen des Objektivs (Fortsetzung)

Vorsichtsmaßnahmen bei der Montage des Projektors ●

Wird der Projektor nicht auf den einstellbaren Füssen aufgestellt, sondern anderweitig montiert, sind beispielsweise Distanzscheiben (Metall) zwischen Projektor und Montagefläche einzusetzen, so dass ein Abstand von ca. 10 mm bis 20 mm vorhanden ist, um zu gewährleisten, dass das Gehäuse nicht die Montagefläche berührt. Verwenden Sie außerdem die Schraubenlöcher (siehe Abbildung) für die Deckenmontage, um den Projektor zu sichern. (Schraubendurchmesser: M6, Schraubenlänge 8 mm) Hinweis: Berührt das Gehäuse die Montagefläche, dauert es unter Umständen einige Zeit, bis sich das Bild nach dem Einschalten des Geräts stabilisiert.

Erfassung neuer Eingangssignaldaten

Die Eingangssignaldaten müssen erfasst werden, da sie nicht im Werk erfasst werden.

Erfassung neuer Daten

Wenn ein neues Signal anliegt, drücken Sie MENU auf der Fernbedienung oder am Bedienfeld des Gerätes. Wenn die Signaldaten erfasst sind, wird das „HAUPTMENÜ“ auf der Leinwand angezeigt.

Hinweis

Es können die Daten von 96 Eingangssignalen • erfasst werden.

Die Daten der Signale, die am entsprechenden • Anschlussmodul eingehen, werden erfasst.

Der Speicher wird über zwölf Seiten nummeriert • (A bis L: pro Seite können acht Datensätze erfasst werden). Die Daten werden dem freien Speicher mit der kleinsten Nummer zugewiesen. Wenn der gesamte Speicher belegt ist, werden die alten Signale nacheinander überschrieben.

Die Bezeichnung der erfassten Daten wird • automatisch anhand der Eingangssignale und der Speichernummern bestimmt.

Wenn ein Menü angezeigt wird, werden die neuen • Signale erfasst, sobald sie angeschlossen werden.

Umbenennung erfasster Signale

1. Wählen Sie mit ▲▼◀▶ das Signal aus, dessen Eigenschaften angezeigt werden sollen.

LISTE REGISTRIERTER SIGNALE
A1:SVGA72-A1	RGB1	----
A2:SVGA72-A2	RGB1	----
A3:SVGA72-A3	RGB1	----

1. Drücken Sie ENTER.

- Der Bildschirm „STATUS REGISTRIERTER SIGNALE“ wird angezeigt.

STATUS REGISTRIERTER SIGNALE
NAME	SVGA72-A2
SPEICHERNUMMER	A2
EINGABE	RGB1
fH	48.08kHz
fV	72.17Hz
SYNC-STATUS	H(POS)
	V(POS)

• Die Datenfelder einschließlich Eingangssignalbezeichnung, Speichernummer, Eingang, Frequenz und Synchronisationssignal werden automatisch bestimmt und angezeigt.
- Mit der Taste MENU kehren Sie zur „LISTE REGISTRIERTER SIGNALE“ zurück.

Erfassung neuer Eingangssignaldaten (Fortsetzung)

Drücken Sie ENTER.3.

Der Bildschirm „UMBENENNEN“ wird • angezeigt.

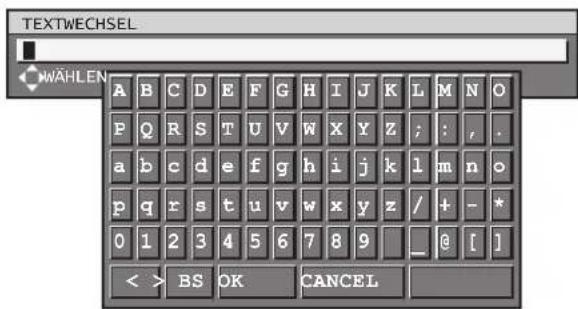

1. Wählen Sie die Zeichen und Zahlen mit ▲▼◀▶ nacheinander aus und drücken Sie jeweils ENTER, um sie zu übernehmen.

1. Wenn die Bezeichnung geändert wurde, wählen Sie mit ▲▼◀▶ „OK“ und drücken Sie ENTER.

Nach der Erfassung kehren Sie zum Bildschirm • „STATUS REGISTRIERTER SIGNALE“ zurück. Wenn Sie die Änderung der Signalbezeichnung • abbrechen möchten, wählen Sie mit ▲▼◀▶ „CANCEL“ aus und drücken Sie ENTER. Die Änderungen werden nicht übernommen, die angezeigte Signalbezeichnung bleibt erhalten.

Löschung von Daten erfasster Signale

1. Wählen Sie mit ▲▼◀▶ das Signal aus, dessen Daten gelöscht werden sollen.

LISTE REGISTRIERTER SIGNALE
A1:NTSC-A1	VIDEO	-
A2:SVGA72-A2	RGB1	- - - -
A3:SXGA+60-A3	RGB1	- - - -
A4:VGA60-A4	RGB1	- - - -
A5:VGA85-A5	RGB1	- - - -
A6:NTSC-A6	S-VIDEO	- - - -
A7:1080i/60i-A7	RGB1	- - - -
A8:1080/24p-A8	RGB1	- - - -

1. Drücken Sie DEFAULT.

2. Das Menü „REGI. SIGNAL LÖSCHEN“ wird angezeigt.

3. Wenn die Daten nicht gelöscht werden sollen, können Sie mit der Taste MENU zur Option „LISTE REGISTRIERTER SIGNALE“ zurückkehren.

REGI. SIGNAL LÖSCHEN	SICHER ?
NAME	SVGA72-A2
SPEICHERNUMMER	A2
EINGABE	RGB1
fH	48.08kHz
fV	72.17Hz
SYNC-STATUS	H(POS)
	V(POS)

Drücken Sie ENTER.3.

• Die Daten des ausgewählten Signals werden gelöscht.

Signaleinstellung

Der Projektor verfügt über eine Signaleinstellungsfunktion, mit der verschiedene Bildeinstellungsdaten gespeichert werden können, selbst wenn sie nach Frequenz und Form der Synchronisationssignalquelle als das gleiche Signal erkannt werden. Verwenden Sie diese Funktion, wenn die Bildqualität (Bildformat, Weißausgleich) bei der gleichen Signalquelle eingestellt werden muss. Die Signaleinstellung enthält alle Daten, die signalabhängig eingestellt werden können, z. B. Bildformat und Bildeinstellungsdaten (HELLIGKEIT, KONTRAST usw.).

■fassung der Signaleinstellung

Ein neues Signal kann nicht in der Signaleinstellung erfasst werden. Ein neues Signal muss normal erfasst werden.

1. Drücken Sie auf einem normalen Bildschirm (bei ausgeblendetem Menü) die Tasten ◀▶.

2. Der Bildschirm zur Überprüfung der Signaleinstellungserfassung wird angezeigt, wenn keine Signaleinstellung gespeichert wurde.

3. Auf dem Bildschirm wird eine Liste der Signaleinstellungen für das ausgewählte Signal angezeigt.
4. Wenn im Menü „FUNC1“ unter „PROJEKTOR EINSTELLUNGEN“ die Option „VOREINSTELLUNG“ ausgewählt wird, können Sie statt der Tasten ◀▶ die Taste FUNC1 verwenden. (S. 81)

Bildschirm Unterspeicherregistrierung prüfen

VOREINSTELLUNG SPEICHERN?
NAME	SXGA60-A1
SPEICHERNUMMER	—
EINGABE	RGB1
fH	64.00kHz
fv	60.00Hz
SYNC-STATUS	H(POS)
	V(POS)

Bildschirm VOREINSTELLUNG-LISTE

VOREINSTELLUNG-LISTE

1-1: SXGA60-A1

1-2: SXGA60-A2

1-3: ---

1-4: ---

1-5: ---

1-6: ---

1-7: ---

1-8: ---

Wählen Sie mit ▲▼◀▶ die 2. Signaleinstellungsnummer aus, die in der „VOREINSTELLUNG-LISTE“ gespeichert sind.

Drücken Sie ENTER.3.

Ein Bildschirm zur Änderung erfasster Signale • wird angezeigt.

Drücken Sie ENTER.4.

Hinweis

Führen Sie zur Umbenennung eines erfassten • Signals die Schritte 4 und 5 auf Seite 44 aus.

Aktivierung der Signaleinstellung

Drücken Sie auf einem normalen 1. Bildschirm (bei ausgeblendetem Menü) die Tasten ◀▶.

Auf dem Bildschirm wird eine Liste der Signal-einstellungen für das ausgewählte Signal angezeigt.

Wählen Sie mit ▲▼◀▶ 2. die Signaleinstellung in der „VOREINSTELLUNG-LISTE“ aus, die aktiviert werden soll.

Drücken Sie ENTER.3.

Die Signaleinstellung, die in Schritt 2 • ausgewählt wurde, wird aktiviert.

schen einer Signaleinstellung

Die derzeit ausgewählte VOREINSTELLUNG wird durch Betätigung der DEFAULT-Taste in der „LISTE REGISTRIERTER SIGNALE“ gelöscht.

dschirmanzeigen

① Eingangsauswahl / Signalauswahl Zeigt den erfassten Signalnamen auf dem Statusbildschirm zur Signalauswahl an.

EINGABE	RGB1
NAME	RGB
SPEICHERNUMMER	A1(1-2)

② Eigenschaften der erfassten Signale

STATUS REGISTRIERTER SIGNALE
NAME	SXGA60-A1
SPEICHERNUMMER	A5 (1-2)
EINGABE	RGB1
fH	63.98kHz
fV	60.02Hz
SYNC-STATUS	H(POS)
	V(POS)

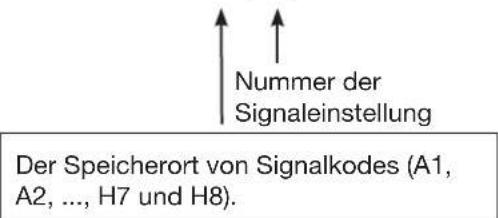

- Die Bezeichnung kann je nach Eingangssignal definiert werden. SPEICHERNUMMER: A1 (1–2)

Hinweis

Einschränkungen

- Es können einschließlich Grundsignal höchstens 96 Signaleinstellungen im Projektor gespeichert werden.

Grundlegende Bedienfunktionen über die Fernbedienung

Verwendung der SHUTTER-Funktion

Wenn der Projektor vorübergehend nicht benötigt wird (z. B. während einer Konferenzpause), steht die Shutter-Funktion zur Verfügung, um das Bild kurzfristig auszublenden.

Drücken Sie am Gerät oder auf 1. der Fernbedienung die Taste SHUTTER.

Das Bild wird ausgeblendet.

Drücken Sie SHUTTER erneut.2.

Das Bild wird wieder eingeblendet.

Bildschirmanzeige-Funktion

Mit dieser Taste können Sie die Anzeige auf dem Bildschirm ein- und ausschalten.

Drücken Sie die Taste ON 1. SCREEN auf der Fernbedienung.

Umschaltung des Eingangssignals

Sie können die Signale, die eingehen und projiziert werden, mit der Fernbedienung umschalten.

Drücken Sie die INPUT SELECT-1. Tasten auf der Fernbedienung oder am Gerät.

RGB1:•

Schaltet auf den RGB1-Eingang um.

RGB2:•

Schaltet auf den RGB2-Eingang um.

DVI-D:•

Schaltet auf den DVI-D-Eingang um.

VIDEO:•

Schaltet auf den Videoeingang um.

- S-VIDEO:

Schaltet auf den S-VIDEO-Eingang um.

- AUX:

Schaltet auf den optionalen Anschlussmodul-eingang um.

(Wenn kein im Handel erhältliches

Anschlussmodul angeschlossen wurde, kann der Anschluss mit der Taste AUX nicht ausgewählt werden.)

Hinweis

- Einzelheiten zu den Eingängen finden Sie im Abschnitt „Anschluss“. (S. 25-27)

Statusfunktion

Mit dieser Funktion wird der Projektorstatus angezeigt. Sie kann auch dazu verwendet werden, Informationen über den Projektorstatus per E-Mail zu versenden.

1. Drücken Sie auf der Fernbedienung STATUS.

- Der Bildschirm „STATUS“ wird angezeigt.

STATUS		1/3
EINGABE	RGB2
NAME	XGA60-A399999
SIGNAL FREQUENZ	48.36kHz/59.99Hz
BETRIEBSSTUNDEN	76h
LAMPE 1	341h / ON /
LAMPE 2	334h / ON /
LAMPE 3	342h / ON /
LAMPE 4	97h / ON /
RAUMTEMPERATUR	31°C/87°F
OPTIK-MODUL TEMPERATUR	27°C/80°F
LAMPENUMGEBUNGSTEMP.	31°C/87°F
REMOTE 2 STATUS	INAKTIV

Hinweis

• Siehe "STATUS" des "PROJEKTOR EINSTELLUNGEN". (S. 79)
• Einzelheiten zum Senden von E-Mails siehe "Verwendung der Netzwerkfunktion". (S. 89-102)

Automatische Einstellung (AUTO SETUP)

Die automatische Einstellfunktion kann dazu verwendet werden, die Auflösung, die Taktphase und die Bildposition automatisch einzustellen, wenn analoge RGB-Signale aus Bitmapbildern wie z. B. Computersignalen eingehen, oder um die Bildposition automatisch einzustellen, wenn DVI-D-Signale eingehen. (Die automatische Einstellfunktion funktioniert nicht bei Signalen im Videoformat, beispielsweise Signalausgaben von einem DVD-Player.)

Es ist zu empfehlen, Bilder mit einem hellen weißen Rahmen einzuspeisen, die Buchstaben usw. enthalten, die einen klaren Schwarzweiß-Kontrast bilden, wenn das System die automatische Einstellung vornimmt. Verwenden Sie keine Bilder mit Halbtönen oder Graustufen wie z. B. Fotos oder Computergrafiken.

Drücken Sie die AUTO SETUP-1. Taste auf der Fernbedienung oder am Gerät.

Die Meldung „NORMAL BEENDET“ wird • angezeigt, wenn die Einstellung erfolgreich vorgenommen wurde.

Hinweis

• "CLOCK PHASE" wurde ggf. geändert, auch wenn die Einstellung erfolgreich abgeschlossen wurde. Stellen Sie in diesem Fall „CLOCK PHASE“ von Hand ein.
• Wenn ein Bild mit verwischten Kanten oder ein dunkles Bild eingespeist wird, wird möglicherweise die Meldung „N.NORMAL BEENDET“ angezeigt oder die Einstellung wird nicht ordnungsgemäß durchgeführt, selbst wenn „NORMAL BEENDET“ angezeigt wird. Stellen Sie in diesem Fall „AUFLOESUNG“, „CLOCK PHASE“ und „SHIFT“ von Hand ein.
• Nehmen Sie für bestimmte Signale und für Signale mit langen Bildunterkanten (Panorama, 16:9) die Einstellungen über „AUTO SETUP“ im Optionsmenü vor.
• Bei bestimmten PCs steht die automatische Einstellung nicht zur Verfügung.
• Für das Synchronisationssignal C-SYNC und G-SYNC steht die automatische Einstellung ggf. nicht zur Verfügung.
• Während der automatischen Einstellung kann es für einige Sekunden zu Bildstörungen kommen. Hierbei handelt es sich nicht um einen Funktionsfehler.
• Jedes eingespeiste Signal muss angepasst werden.
• Die automatische Einstellung kann abgebrochen werden, indem während der laufenden Einstellung die Taste MENU gedrückt wird.
• Selbst bei einem RGB-Signal, für das die automatische Einstellung möglich ist, wird beim Verschieben von Bildern während der Einspeisung möglicherweise die Meldung „N.NORMAL BEENDET“ angezeigt oder die Einstellung wird nicht ordnungsgemäß durchgeführt, selbst wenn „NORMAL BEENDET“ angezeigt wird.

Einschalten der Tastenbeleuchtung

Die Tastenbeleuchtung der Fernbedienung kann eingeschaltet werden.

Drücken Sie auf der 1. Fernbedienung LIGHT.

Hinweis

Wenn ca. 10 Sekunden lang keine Eingabe • erfolgt, wird die Tastenbeleuchtung automatisch ausgeschaltet.

Verwendung der FUNC1-Taste

Die Funktionen "INAKTIV", "BILD IM BILD" (S. 83-84), "VOREINSTELLUNG" (S. 44-45), "SYSTEM AUSWAHL" (S. 56-57), oder "STANDBILD" (S. 81) können der Taste FUNC1 auf der Fernbedienung zugewiesen werden, so dass diese als Funktionstaste verwendet werden kann.

Hinweis

Weitere Informationen finden Sie im Abschnitt • „Einstellen von FUNC1“. (S. 81)

Anzeige des internen Testbildes

Der Projektor verfügt über acht verschiedene Testbilder, mit denen der Zustand des Geräts geprüft werden kann.

Gehen Sie zur Anzeige der Testbilder wie folgt vor.

Drücken Sie auf TEST PATTERN.1.

Wählen Sie mit ◀▶ 2. „TESTBILDER“ aus.

Hinweis

Die Einstellung kann auch über ein Bildschirmmenü • vorgenommen werden. Weitere Informationen finden Sie unter „Anzeige eines internen Testbildes“. (S. 85)

- Die Auswirkungen der Einstellungen am Bild, an der Qualität, der Position, der Größe des Bildes und an anderen Faktoren zeigen sich bei Testbildern nicht. Blenden Sie das Eingangssignal ein, bevor Sie diese Einstellungen vornehmen.

Änderung des Bildformates

Sie können das Bildformat für die projizierten Bilder je nach Eingangssignal ändern.

Drücken Sie auf der 1. Fernbedienung ASPECT.

Die Einstellung ändert sich mit jeder Betätigung • der Taste ASPECT folgendermaßen.

Hinweis

Abhängig vom Eingangssignal stehen nicht alle Bildformate jederzeit zur Verfügung. Weitere Informationen finden Sie unter „Einstellung des Bildformats“. (S. 59)

Bildschirmmenüs

Die Menüs werden zur Konfiguration, Einstellung und Neukonfiguration des Projektors verwendet.

Einige Menüoptionen gelten nicht für bestimmte, in • den Projektor eingespeiste Signale.

Die Menüoptionen, die nicht eingestellt oder verwendet werden, werden in grauen Buchstaben dargestellt und können nicht ausgewählt werden.

HAUPTMENÜ

Das Hauptmenü umfasst die folgenden 11 Menüoptionen. Wenn eine Hauptmenüoption ausgewählt wird, wird das entsprechende Untermenü geöffnet.

Symbol	Hauptmenüoption
	POSITION
	ERWEITERTES MENÜ
	MENUE SPRACHE (LANGUAGE)
	ANZEIGE OPTION
	PROJEKTOR EINSTELLUNGEN
	BILD IM BILD
	TESTBILDER
	LISTE REGISTRIERTER SIGNALE
	SICHERHEIT
	NETZWERK

UNTERMENÜS

Das Untermenü für die ausgewählte Hauptmenüoption wird geöffnet. Hier können Sie die verschiedenen Optionen des Untermenüs anpassen und einstellen.

LD (S. 52-57)

Hinweis

Abhängig vom BILD-Menü können sich die • werkseitig voreingestellten Standardwerte unterscheiden.

Bildschirmmenüs (Fortsetzung)

DSITION (S. 58-61)

RWEITERTES MENÜ (S. 62-66)

■ENUE SPRACHE(LANGUAGE) (S. 67)

NZEIGE OPTION (S. 68-74)

■ROJEKTOR EINSTELLUNGEN (S. 75-82)

■LD IM BILD (S. 83-84)

TESTBILDER (S. 85)

STE REGISTRIERTER SIGNALE (S. 43-45)

CHERHEIT (S. 86-88)

ETZWERK (S. 89-102)

Verwendung der Bildschirmmenüs

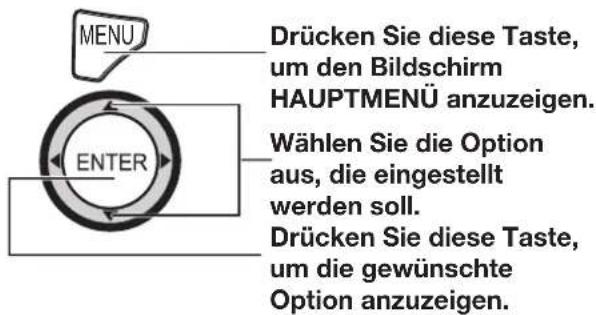

Drücken Sie MENU.1.

Das HAUPTMENÜ wird auf dem Bildschirm • angezeigt.

Wählen Sie mit ▲▼ die 2. gewünschte Option aus.

Die gewählte Option wird gemäß den unter • OSD ANORDNUNG eingestellten Farben angezeigt (S. 73).

Mit ENTER bestätigen Sie die 3. Auswahl.

Das Untermenü für die ausgewählte Option • wird geöffnet.

Mit ▲▼ können Sie die Option, 4. die eingestellt werden soll, auswählen, mit ◀▶ können Sie anschließend den Wert des jeweiligen Parameters ändern.

Bei einigen Optionen wird ein eigener • Einstellungsbildschirm mit einem Schiebebalken angezeigt, wenn ◀▶ gedrückt wird (siehe Abbildung).

- Wenn ca. fünf Sekunden lang keine Taste gedrückt wird, während der Einstellbildschirm angezeigt wird, kehrt der Projektor automatisch zum vorhergehenden Untermenü zurück.

■ Rückkehr zum vorhergehenden Bildschirm

• Wenn ein Menü angezeigt wird, kehren Sie mit der MENU-Taste zur vorhergehenden Seite zurück.
• Wenn das HAUPTMENÜ angezeigt wird, blenden Sie mit MENU alle Menüs aus.

Einstellung der Menüoptionen

• Die Eingabeaufforderung am unteren Rand des Menüs hängt von der ausgewählten Menüoption ab:
• Die Aufforderung „◀▶ ÄNDERN“ wird bei der Änderung der Einstellung angezeigt.
• Die Aufforderung „◀▶ EINSTELLEN“ wird für einzelne Schiebebalken angezeigt.
• Wenn für eine Menüoption mehrere Einstellungen (Optionen) verfügbar sind, wird oben rechts eine Seitenzahl angezeigt.

Wiederherstellung der Standardeinstellungen

Wenn eine Einstellung ausgewählt und die Taste DEFAULT gedrückt wird, wird der Wert der Einstellung auf die werkseitig voreingestellte Einstellung zurückgesetzt.

1. Drücken Sie DEFAULT.

Einstellen des Bildes

Sie können das Bild nach Ihren Wünschen einstellen.

- Einige Menüoptionen gelten nicht für bestimmte, in den Projektor eingespeiste Signale.

Umschalten der Bildauswahl

Der Benutzer kann den gewünschten Bildmodus für die Bildquelle und die Umgebung, in der der Projektor verwendet wird, auswählen.

Wählen Sie die Option 1. „BILDMODUS“ mit ▲▼ aus.

Drücken Sie ◀▶, um den 2. „BILDMODUS“ zu wechseln.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

STANDARD:•

Für Filme allgemein.

KINO:•

Für Kinofilme.

NATÜRLICH:•

Für sRGB-Bilder.

DYNAMIK:•

Für die Verwendung des Projektors in gut beleuchteten Bereichen.

GRAPHIK:•

Für Signale aus einem PC.

ANWENDER:

FARBTON und GAMMA können angepasst werden.

Hinweis

Die Standardeinstellungen sind „GRAPHIK“ für • RGB-Systeme und „STANDARD“ für Filme.

Wenn ENTER gedrückt ist, während „BILDMODUS“ • ausgewählt ist, kann der Bildmodus, der ausgewählt wurde, gespeichert und als Voreinstellung bei der Einspeisung neuer Signale verwendet werden. Die Daten werden für alle Optionen im Menü BILD mit Ausnahme der SYSTEM AUSWAHL gespeichert.

Einstellen des Kontrasts

Mit dieser Option können Sie den Kontrast der Bildfarben einstellen.

1. Wählen Sie mit ▲▼ die Option „KONTRAST“ aus.

Drücken Sie ◀▶ oder ENTER.2.

- Der Einstellbildschirm „KONTRAST“ wird angezeigt.

Passen Sie die Einstellung mit 3.

an.

Bedienung	Einstellung	Einstellungs-bereich
Drücken Sie die Taste ▶.	Erhöht die Leuchtkraft des Bildes, das Bild wird klarer.	Höchstwert 31
Drücken Sie die Taste ◀.	Verringert die Leuchtkraft des Bildes, die Klarheit des Bildes nimmt ab.	Minimalwert -31

Vorsicht

- Wenn Sie auch die „HELLIGKEIT“ einstellen möchten, sollten Sie dies vor allen anderen Einstellungen tun.

Einstellen der Helligkeit

Mit dieser Option können Sie die Helligkeit der dunklen (schwarzen) Bereiche des Bildes einstellen.

Wählen Sie mit ▲▼ die Option 1. „HELLIGKEIT“ aus.

Drücken Sie ◀▶ oder ENTER.2.

- Der Einstellbildschirm „HELLIGKEIT“ wird angezeigt.

Passen Sie die Einstellung mit 3. ◀▶ an.

Bedienung	Einstellung	Einstellungs-bereich
Drücken Sie die Taste ▶.	Erhöht die Helligkeit der dunklen (schwarzen) Bildschirmbereiche.	Höchstwert 31
Drücken Sie die Taste ◀.	Reduziert die Helligkeit der dunklen (schwarzen) Bildschirmbereiche.	Minimalwert -31

Einstellen der Farbe

Diese Option stellt die Farbtiefe ein.

Wählen Sie mit ▲▼ die Option 1. „FARBE“ aus.

Drücken Sie ◀▶ oder ENTER.2.

Der Einstellbildschirm „FARBE“ wird angezeigt.

Passen Sie die Einstellung mit 3.

an.

Bedienung	Einstellung	Einstellungs-bereich
Drücken Sie die Taste ▶.	Sattere Farben.	Höchstwert 50
Drücken Sie die Taste ◀.	Blassere Farben.	Minimalwert -50

Einstellen der Farbnuancen

Mit dieser Option können Sie die Hautfarbtöne im Bild einstellen.

Wählen Sie mit ▲▼ die Option 1. „TINT“ aus.

Drücken Sie ◀▶ oder ENTER.2.

Der Einstellbildschirm „TINT“ wird angezeigt.

Passen Sie die Einstellung mit 3. ◀▶ an.

Bedienung	Einstellung	Einstellungs-bereich
Drücken Sie die Taste ▶.	Verschiebt die Hautfarbe ins Rote/Violette.	Höchstwert 31
Drücken Sie die Taste ◀.	Verschiebt die Hautfarbe ins Grünliche.	Minimalwert -31

Einstellen des Farbtons

Mit dieser Option können Sie das Bild anpassen, wenn weiße Bereiche bläulich oder rötlich erscheinen.

Nehmen Sie diese Einstellung vor, wenn die Signale, die eingestellt werden sollen, projiziert werden.

Wählen Sie mit ▲▼ die Option 1. „FARBTON“ aus.

Einstellen des Bildes (Fortsetzung)

Drücken Sie ◀▶ oder ENTER.2.

Der Einstellbildschirm „FARBTON“ wird • angezeigt.

Drücken Sie ◀▶, um den 3. „FARBTON“ umzuschalten.

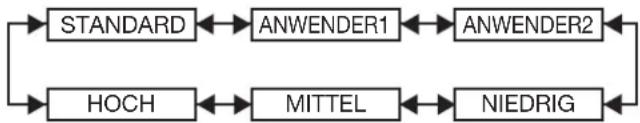

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

Bei jeder anderen Einstellung als „AUS“ für • den Farbabgleich steht der FARBTON auf „ANWENDER1“.

„STANDARD“ kann nicht ausgewählt werden, wenn • der Bildmodus auf „ANWENDER“ gestellt wurde.

■ineinstellung des gewünschten Weißabgleichs

Wählen Sie in Schritt 4. 3 „ANWENDER1“ oder „ANWENDER2“ aus.

Drücken Sie ENTER.5.

Der Bildschirm „FARBTON“ wird angezeigt.

FARBTON

WEISSWERT

SCHWARZWERT

Wählen Sie mit ▲▼ „WEISS-6. WERT“ oder „SCHWARZWERT“ aus.

Drücken Sie ENTER.7.

- Der Bildschirm „WEISSWERT“ bzw. „SCHWARZWERT“ wird angezeigt.

1. Wählen Sie mit ▲▼ „ROT“, „GRÜN“ oder „BLAU“ aus.
2. Passen Sie die Einstellung mit ◀▶ an.

Option	Bedienung	Einstellung	Einstellungs-bereich
ROT	Drücken Sie die Taste ▶.	Röter.	Höchstwert HOCH: 255 NIEDRIG: 127 Minimalwert HOCH: 0 NIEDRIG: -127 Standard HOCH: 255 NIEDRIG: 0
	Drücken Sie die Taste ◀.	Weniger rot.
GRÜN	Drücken Sie die Taste ▶.	Grüner.
	Drücken Sie die Taste ◀.	Weniger grün.
BLAU	Drücken Sie die Taste ▶.	Blauer.
	Drücken Sie die Taste ◀.	Weniger blau.

Hinweis

• Die Farben werden erst richtig angezeigt, wenn die entsprechenden Einstellungen vorgenommen wurden. Wenn die Einstellung nicht passend aussieht, können Sie mit der Taste DEFAULT zu den werkseitig voreingestellten Werten zurückkehren.
• Der Farbton kann nicht für das Testbild eingestellt werden (S. 85). Projizieren Sie das Eingangssignal, wenn Sie den Farbton anpassen.

Gamma-Einstellung

Diese Option schaltet den Projektor in den Gamma-Modus.

1. Wählen Sie mit ▲▼ die Option „GAMMA“ aus.

Drücken Sie ◀▶ oder ENTER.2.

- Der Einstellbildschirm „GAMMA“ wird angezeigt.

3. Wechseln Sie mit ◀▶ die Einstellung für „GAMMA“.

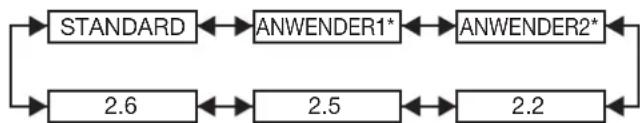

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

* „ANWENDER1“ und „ANWENDER2“ werden angezeigt, wenn die Einstellung über den Steuerungsbefehl vom seriellen Anschluss erfolgt.

Hinweis

„STANDARD“ kann nicht ausgewählt werden, wenn • der Bildmodus auf „ANWENDER“ gestellt wurde.

Einstellen der Bildschärfe

Diese Option stellt die Bildschärfe ein.

Wählen Sie mit ▲▼ die Option 1. „BILDSCHÄRFE“ aus.

Drücken Sie ◀▶ oder ENTER.2.

Der Einstellbildschirm „BILDSCHÄRFE“ wird • angezeigt.

Passen Sie die Einstellung mit 3.

an.

Bedienung	Einstellung Einstellungsbereich
Drücken Sie die Taste ▶.	Schärfere Konturen.	0 bis 15
Drücken Sie die Taste ◀.	Schwächere Konturen.

Hinweis

Der Einstellbereich hängt vom Eingangssignal ab.

Einstellen der Bildrauschunterdrückung

Diese Option kann dazu verwendet werden, Bilder mit Interferenzen, die aus einer schlechten Qualität des Eingangssignals resultieren, auszugleichen.

Wählen Sie mit ▲▼ 1. „RAUSCHUNTERDRÜCKUNG“ aus.

Drücken Sie ◀▶ oder ENTER.2.

Der Einstellbildschirm • „RAUSCHUNTERDRÜCKUNG“ wird angezeigt.

Mit ◀▶ können Sie 3. zwischen den Optionen von „RAUSCHUNTERDRÜCKUNG“ umschalten.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

Hinweis

Wenn der „BILD/TON-VERSATZ“ auf „KURZ“ • gestellt wird, kann die Bildrauschunterdrückung nicht verwendet werden.

Einstellung der dynamischen Iris

Es werden Bilder mit dem bestmöglichen Kontrast angezeigt, indem automatisch ein Blenden- und Signalausgleich für die Bilder vorgenommen wird.

Wählen Sie mit ▲▼ 1. „DYNAMISCH IRIS“ aus.

Drücken Sie ◀▶ oder ENTER.2.

Der Einstellbildschirm „DYNAMISCH IRIS“ wird • angezeigt.

Einstellen des Bildes (Fortsetzung)

Mit ◀▶ können Sie zwischen 3. den Optionen von „DYNAMISCH IRIS“ umschalten.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

- Enauere Anpassung des ausgewählten Ausgleichs Wählen Sie in Schritt 3 4. „ANWENDER“ aus.

Drücken Sie ENTER.5.

Der Bildschirm „DYNAMISCH IRIS“ wird • angezeigt.

Wählen Sie mit ▲▼ die Option 6. aus, die eingestellt werden soll, und passen Sie dann den Ausgleich mit ◀▶ an.

UTO.IRIS (Automatische Blendeneinstellung)

■ANUELLE IRIS (Feste Blendeneinstellung)

■YNAMISCH GAMMA (Einstellung des Signalausgleichs)

Hinweis

Der Kontrast wird auf die höchste Einstellung • gesetzt, wenn „DYNAMISCH IRIS“ auf „3“ gestellt wird.

Speicherung der Bildmodus-Einstellungen als Voreinstellungen

Die Bildeinstellungen, die unter BILDMODUS vorgenommen wurden, können gespeichert werden. Wählen Sie dazu unter „BILD“ die Option • „BILDMODUS“ aus.

Drücken Sie ENTER.1.

Ein Bestätigungsbildschirm wird angezeigt.

Wählen Sie mit ◀▶ 2. „AUSFÜHREN“ aus.

Drücken Sie ENTER.3.

Hinweis

- Wenn der gespeicherte Bildmodus ausgewählt wird, nachdem die Bildmoduseinstellungen als Voreinstellungen gespeichert wurden, werden die neuen Sig-nale mit den gespeicherten Einstellungen angezeigt.

Einstellen der Systemauswahl

Mit dieser Einstellung kann der Projektor Eingangssignale automatisch erkennen. Außerdem kann das Systemformat manuell ausgewählt werden, wenn instabile Signale eingehen.

1. Wählen Sie mit ▲▼ „SYSTEM AUSWAHL“ aus.

1. Drücken Sie ◀▶ oder ENTER.

- Der Einstellbildschirm „SYSTEM AUSWAHL“ wird angezeigt.

1. Drücken Sie ▲▼, um „SYSTEM AUSWAHL“ umzuschalten, und drücken Sie dann ENTER.

• Die wählbaren Systemformate variieren abhängig von den Eingangssignalen.

Signal für S-Video- / Video-Eingang

Wählen Sie unter AUTO1, AUTO2, NTSC, NTSC4.43, PAL, PALM, PAL-N, SECAM und PAL60.

Hinweis

Drücken Sie die Taste DEFAULT, um zu „AUTO1“ • zurückzukehren.

„AUTO1“ wählt automatisch unter NTSC, PAL, • SECAM, NTSC4.43 und PAL60. „AUTO2“ wählt automatisch unter NTSC, PAL-M und PAL-N.

Signal für RGB1/RGB2/DVI-D-Eingang

Wählen Sie zwischen RGB und YP_BP_R .

Hinweis

Weitere Informationen finden Sie im Verzeichnis der • Signalarten, die der Projektor verarbeiten kann. (S. 120-121)

Inschlussmodul

ET-MD77SD1:

Wählen Sie zwischen AUTO, 480i und 576i.

ET-MD77SD3:

Wählen Sie unter AUTO, 1 080/60i, 1 035/60i, 720/60p, 1 080/24p, 1 080/50i, 1 080/30p, 1 080/25p, 1 080/24sF, 720/50p und 480i, 576i.

ET-MD100SD4:

Bei Single Link SDI-Signalen Wählen Sie unter AUTO YCbCr, 1 080/60i, 1 035/60i, 720/60p, 1 080/24p, 1 080/50i, 1 080/30p, 1 080/25p, 1 080/24sF, 720/50p, 480i und 576i. Bei Dual Link SDI-Signalen Wählen Sie unter AUTO RGB, AUTO X'Y'Z', 1 920/24p/RGB, 2 048/24p/RGB, 2 048/24p/XYZ, 1 920/24sF/RGB, 2 048/24sF/RGB, 2 048/24sF/ XYZ, 1 920/25p/RGB, 1 920/30p/RGB, 1 920/50i/ RGB und 1 920/60i/RGB.

Hinweis

Drücken Sie die Taste DEFAULT, um zu AUTO • YCbCr oder AUTO RGB zurückzukehren.

„AUTO RGB“ wählt automatisch unter 1 920/24p/• RGB, 2 048/24p/RGB, 1 920/24sF/RGB, 2 048/24sF/RGB, 1 920/25p/RGB, 1 920/30p/RGB, 1 920/50i/RGB und 1 920/60i/RGB. „AUTO X'Y'Z“ wählt automatisch unter 2 048/24p/XYZ und 2 048/24sF/XYZ.

Anzeige von Bildern nach dem sRGB-Standard

sRGB ist der internationale Farbraumstandard (IEC61966-2-1) der IEC (International Electrotechnical Commission).

Gehen Sie zur wirklichkeitsgetreueren Wiedergabe von Farben in Übereinstimmung mit dem sRGB-Standard folgendermaßen vor.

Setzen Sie die Option „COLOR 1. MATCHING“ auf „AUS“. (S. 68)

Öffnen Sie das Menü „BILD“. 2. (S. 52)

Wählen Sie die Option 3. „BILDMODUS“ mit ▲▼ aus.

1. Wählen Sie mit ◀▶ „NATÜRLICH“ aus.

2. Wählen Sie mit ▲▼ die Option „FARBE“ aus.

1. Mit der Taste DEFAULT auf der Fernbedienung können Sie die werkseitig vorgenommene Voreinstellung wiederherstellen.

2. Auf diese Art und Weise (Schritt 5–6) können Sie auch die werkseitige Voreinstellung für „TINT“, „FARBTON“ und „GAMMA“ wiederherstellen.

Hinweis

- sRGB kann nur ausgewählt werden, wenn RGB-Signale eingespeist werden.

Einstellen der Position

Sie können die Position nach Bedarf einstellen.

Einstellung „SHIFT“

Mit dieser Funktion können Sie die vertikale und horizontale Bildposition einstellen, wenn die Bildposition nicht richtig ist, obwohl der Projektor richtig vor der Leinwand aufgestellt wurde.

Wählen Sie mit ▲▼ die Option 1. „SHIFT“ aus.

Press ENTER.2.

Der Bildschirm „SHIFT“ wird angezeigt.

Passen Sie die Position mit 3. ▲▼◀▶ an.

■brizontale Einstellung (links und rechts)

Bedienung Einstellung
Drücken Sie die Taste ▶.	Das Bild wird nach rechts verschoben.
Drücken Sie die Taste ◀.	Das Bild wird nach links verschoben.

■Vertikale Einstellung (oben und unten)

Bedienung Einstellung
Drücken Sie die Taste ▲.	Das Bild wird nach oben verschoben.
Drücken Sie die Taste ▼.	Das Bild wird nach unten verschoben.

Drücken Sie MENU drei Mal.4.

Die Bildschirmanzeigen werden ausgeblendet • und der normale Bildschirm wird wieder angezeigt.

Einstellung des Bildformats

Mit dieser Option ändern Sie das Bildkantenverhältnis des Bildes.

Wählen Sie mit ▲▼ die Option 1. „BILDFORMAT“ aus.

Drücken Sie ◀▶ oder ENTER.2.

Der Bildschirm „BILDFORMAT“ wird angezeigt.

Wechseln Sie mit ◀▶ die 3. Einstellung für „BILDFORMAT“.

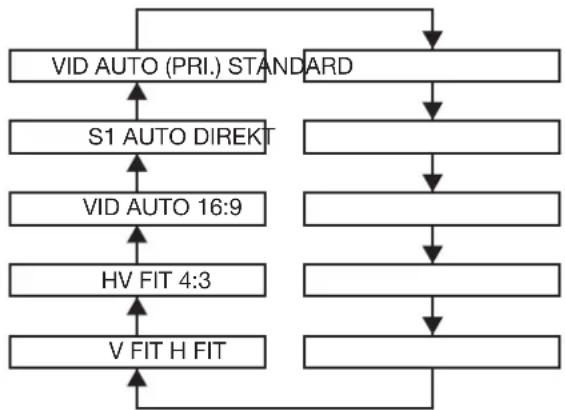

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

STANDARD:•

Die Bilder werden angezeigt, ohne dass das Bildformat des Eingangssignals geändert wird.

• DIREKT:

Die Bilder werden angezeigt, ohne dass die Auflösung des Eingangssignals geändert wird.

• 16:9:

Wenn Standardsignale ^1 vorliegen, werden die Bilder mit einem zu 16:9 konvertierten Bildformat angezeigt. Wenn Signale im Breitbildformat vorliegen ^2 , werden die Bilder ohne Änderung des Bildformats angezeigt.

• 4:3:

Wenn Standardsignale vorliegen ^1 werden die Bilder ohne Änderung des Bildformats angezeigt. Wenn die Eingangssignale im Breitbandformat sind ^2 , werden die Bilder verkleinert angezeigt, sodass sie auf einen 4:3-Bildschirm passen. Dabei wird das Eingangsbildformat nicht geändert.

• H FIT:

Es werden alle Pixel in der Horizontale angezeigt. Bei Signalen, deren Bilder höher sind als im Verhältnis 16:9, werden die unteren Bereiche abgeschnitten.

• V FIT:

Es werden alle Pixel in der Vertikale angezeigt. Bei Signalen, deren Bilder breiter sind als im Verhältnis 16:9, werden die linken und rechten Bereiche abgeschnitten.

• HV FIT:

Es werden alle Pixel angezeigt. Wenn sich das Bildformat des Eingangssignals von dem des Bildes unterscheidet, wird das Format auf 16:9-Bildschirmformat konvertiert und die Bilder anschließend angezeigt.

• VID AUTO:

Der Projektor erkennt die Video-ID (VID) in den Bildsignalen und zeigt das Bild an, indem er die Bildgröße automatisch zwischen 4:3 und 16:9 umschaltet. Diese Funktion ist für den NTSC-Signaleingang zweckmäßig.

• S1 AUTO:

Der Projektor erkennt das S1-Signal und zeigt das Bild an, indem er die Bildgröße automatisch zwischen 4:3 und 16:9 umschaltet. Diese Funktion ist für S-Video NTSC-Signale zweckmäßig.

• VID AUTO (PRI.):

Der Projektor erkennt die oben genannten VID- oder S1-Signale und zeigt das Bild an, indem er automatisch das Bildformat 4:3 oder 16:9 auswählt (wenn die VID erkannt wurde, VID; sonst S1-Signale). Diese Funktion ist für S-Video NTSC-Signale zweckmäßig.

*1: Standardsignale werden mit einem Bildformat von 4:3 oder 5:4 eingegeben.

*2: Breitbildsignale sind Eingangssignale mit einem Bildformat von 16:10, 16:9, 15:9 oder 15:10

Hinweis

• Einige Formate stehen für bestimmte Eingangssignale nicht zur Verfügung. Für NTSC-Signale kann „STANDARD“ nicht ausgewählt werden.
• Wenn das ausgewählte Bildformat nicht dem Bildformat des Eingangssignals entspricht, erscheinen die Bilder anders als im Original. Beachten Sie dies, wenn Sie das Bildformat auswählen.
• Wenn Sie den Projektor in Cafés, Hotels und anderen öffentlichen Einrichtungen für kommerzielle Zwecke oder öffentliche Aufführungen verwenden, beachten Sie bitte, dass die Einstellung des Bildformats und die Verwendung der Zoom-Funktion gemäß Urheberschutzrechten eine Verletzung der Rechte des Urhebers an diesem Programm darstellen kann.
• Wenn konventionelle (normale) 4:3-Bilder, die nicht im Breitbildformat sind, auf einer Breitbildleinwand gezeigt werden, sind die Bildkanten unter Umständen nicht sichtbar oder erscheinen verzerrt. Diese Bilder müssen im Bildformat 4:3, d.h. in dem vom Autor der Bilder vorgesehenen Originalformat angezeigt werden.

Einstellen der Position (Fortsetzung)

Einstellung des Zooms

Diese Option stellt die Größe des projizierten Bildes ein.

Wählen Sie mit ▲▼ die Option 1. „ZOOM“ aus.

Drücken Sie ENTER.2.

Der Bildschirm „ZOOM“ wird angezeigt.

ZOOM
MODUS	INTERN
INTERLOCKED	AUS
V	100%
H	100%
HV	100%

Wählen Sie mit ▲▼ die Option 3. „MODUS“ aus.

Wechseln Sie mit ◀▶ die 4. Einstellung für „MODUS“.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

INTERN:•

Vergrößert die Bildgröße im Rahmen des Standardbildformats.

VOLLFORMAT:•

Vergrößert das Bild auf die gesamte Anzeigefläche.

Wählen Sie mit ▲▼ die Option 5. „INTERLOCKED“ aus.

ZOOM
MODUS	INTERN
INTERLOCKED	AUS
V	100%
H	100%
HV	100%

Wechseln Sie mit ◀▶ die 6. Einstellung für „INTERLOCKED“.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

AUS :•

Die Einstellungen „V“ und „H“ werden dazu verwendet, den vertikalen bzw. horizontalen Zoom einzustellen.

EIN :

Der Zoom wird auf „HV“ gesetzt. Hierbei wird beim Vergrößern/Verkleinern das Verhältnis zwischen vertikaler und horizontaler Länge beibehalten.

Hinweis

• Wenn „BILDFORMAT“ auf „DIREKT“ gestellt wurde, wird „ZOOM“ nicht angezeigt.
• Wenn eine andere Einstellung als „STANDARD“ für „BILDFORMAT“ ausgewählt ist, erscheint die Auswahleinstellung „MODUS“ nicht.

Einstellung der Taktphase

Mit der Einstellung der Taktphase können Sie die Bildqualität verbessern, wenn das Bild flackert oder um die Konturen ein Halo angezeigt wird.

1. Wählen Sie mit ▲▼ „CLOCK PHASE“ aus.

1. Drücken Sie ◀▶ oder ENTER.

- Der Bildschirm „CLOCK PHASE“ wird angezeigt.

1. Passen Sie die Einstellung mit

an.

- Der Wertebereich liegt zwischen 0 und 31. Passen Sie die Einstellung so an, dass die Interferenzen minimiert werden.

Hinweis

• Wenn das Signal vom PC instabil ist, kann kein optimaler Wert erzielt werden.
• Wenn die Gesamtanzahl der Bildpunkte nicht stimmt, kann kein optimaler Wert erzielt werden.
• Die Taktphase kann nur eingestellt werden, wenn RGB-Signale über RGB1 oder RGB2 IN eingespeist werden.

Trapezkorrektur

Die Trapezkorrektur kann an den horizontalen Rändern des Bildes angewendet werden.

1. Wählen Sie mit ▲▼ „TRAPEZKORREKTUR“ aus.

Drücken Sie ENTER.2.

- Der Bildschirm „TRAPEZKORREKTUR“ wird angezeigt.

Mit ◀▶ können Sie den 3.

Korrekturwert anpassen.

Der Wertebereich reicht von -127 bis 127.

Wählen Sie mit ▲▼ 4.

„TRAPEZVOREINSTELLUNG“

oder „LINEARITÄT“ aus.

Mit ◀▶ können Sie den 5.

Korrekturwert anpassen.

Der Wertebereich reicht von -127 bis 127.

Hinweis

Nehmen Sie die Einstellungen •

„TRAPEZVOREINSTELLUNG“ bzw. „LINEARITÄT“ nach der Einstellung „TRAPEZKORREKTUR“ vor.

Der Einstellungsbereich für

„TRAPEZVOREINSTELLUNG“ bzw. „LINEARITÄT“ ändert sich in Abhängigkeit des Wertes für die „TRAPEZKORREKTUR“.

Mit der „TRAPEZVOREINSTELLUNG“ können Sie • die Trapezkorrektur vornehmen, wenn das Objektiv nach links oder rechts verschoben wurde. Die

Trapezkorrektur kann nur für den oberen rechten Teil des Bildes vorgenommen werden. Wenn

„TRAPEZKORREKTUR“ auf „0“ gestellt wurde, kann diese Einstellung nicht vorgenommen werden.

Wenn Sie die Taste DEFAULT auf der •

Fernbedienung betätigen, wird die werkseitige Standard einstellung („TRAPEZKORREKTUR“: 0, „TRAPEZVOREINSTELLUNG“: 0, „LINEARITÄT“: 0) wiederhergestellt.

Der eingestellte Wert wirkt sich auf andere Signale • aus.

Die Trapezkorrektur kann bis zu einem •

Neigungswinkel von ±40^ des Projektors zur Leinwand korrigiert werden. (Bei der Verwendung eines Objektivs mit fester Brennweite kann der Neigungswinkel bis zu ±22^ betragen, bei einem LE6-Objektiv bis zu ±28^ .)

Wenn die Trapezkorrektur verwendet wird, • kann die Einstellung von Edge Blending nicht ordnungsgemäß durchgeführt werden.

Verwendung des ERWEITERTEN MENÜS

Feineinstellungen sind möglich.

Digital cinema reality

Erhöht die vertikale Auflösung, wenn PAL (oder SECAM) 576i oder NTSC 480i, 1 080/50i und 1 080/60i eingespeist werden.

Wählen Sie mit ▲▼ „DIGITAL 1. CINEMA REALITY“ aus.

Drücken Sie ◀▶ oder ENTER.2.

Der Bildschirm „DIGITAL CINEMA REALITY“ • wird angezeigt.

1. Schalten Sie mit ◀▶ zwischen den Einstellungen der Optionen für „DIGITAL CINEMA REALITY“ um.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

AUTO:•

Führt die automatische Erkennung und Kinoverarbeitung aus. (Werksvoreinstellung)

AUS: •

Kinoverarbeitung wird nicht forciert

25p FIXED:

Forcierte Kinoverarbeitung (2:2-Pulldown), wenn ein 576i- oder 1 080/50i-Signal eingespeist wird.

30p FIXED:•

Forcierte Kinoverarbeitung (2:2-Pulldown), wenn ein 480i- oder 1 080/60i-Signal eingespeist wird.

Hinweis

Im Modus „DIGITAL CINEMA REALITY“ wird die • Bildqualität herabgesetzt, wenn „30p FIXED“ oder „25p FIXED“ ausgewählt wird und das Signal kein 2:2-Pulldownsignal ist.

Blanking-Einstellung

Die Blanking-Einstellung dient zur Feineinstellung von Bildern, die über ein Videogerät oder andere Geräte projiziert werden, wenn an den Rändern des Bildes Bildrauschen auftritt oder das Bild leicht außerhalb der Leinwand liegt.

1. Wählen Sie mit ▲▼ die Option „BLANKING“ aus.

Drücken Sie ENTER.2.

Der Bildschirm „BLANKING“ wird angezeigt.

Wählen Sie mit ▲▼ die 3. gewünschte Option aus.

Passen Sie die Einstellung mit 4.

an.

Der Einstellungswert kann in einem Bereich • von 0 bis 384 vertikal und 0 bis 683 horizontal geändert werden.

Korrektur des oberen Bildrandes (oben)
Mit der Taste ◀verschieben Sie die Zone nach oben, mit ▶nach unten.
Korrektur des unteren Bildrandes (unten)
Mit der Taste ▶verschieben Sie die Zone nach oben, mit ◀nach unten.
Korrektur des linken Bildrandes (links)
Mit der Taste ▶verschieben Sie die Zone nach rechts, mit ◀nach links.
Korrektur des rechten Bildrandes (rechts)
Mit der Taste ◀verschieben Sie die Zone nach rechts, mit ▶nach links.

Einstellung der Auflösung

Mit der Einstellung der Auflösung können Sie die Bildqualität verbessern, wenn das Bild flackert oder um die Konturen ein Halo angezeigt wird.

Wählen Sie mit ▲▼ 1.

„AUFLOESUNG“ aus.

BLANKING

AUFLOESUNG

CLAMP POSITION

Drücken Sie ENTER.2.

Der Bildschirm „AUFLOESUNG“ wird • angezeigt.

Wählen Sie mit ▲▼ 3.

„GESAMTPIXEL“,

„ANZEIGEPIXEL“,

„GESAMTZEILEN“ oder

„ANZEIGEZEILEN“ aus und

passen Sie die Werte mit ◀▶ an.

Jede Option zeigt abhängig vom •

Eingangssignal automatisch einen Wert an.

Wenn auf der Leinwand vertikale Streifen

angezeigt werden oder ein Teil des Bildes fehlt,

erhöhen oder senken Sie den angezeigten

Wert, bis das Bild optimal angezeigt wird.

Hinweis

Die oben genannten vertikalen Streifen werden • nicht angezeigt, wenn alle Signale eingespeist werden.

Das Bild kann während der Einstellungen Störungen • aufweisen. Dies ist keine Fehlfunktion.

Die Auflösung kann nur eingestellt werden, wenn • RGB-Signale über RGB1 oder RGB2 IN eingespeis werden.

Einstellung der Clamp-Position

Mit der Clamp-Position können Sie das Bild optimieren, wenn dunkle Bildbereiche verzerrt oder grün angezeigt werden.

Wählen Sie mit ▲▼ „CLAMP 1. POSITION“ aus.

Verwendung des ERWEITERTEN MENÜS (Fortsetzung)

Drücken Sie ENTER.2.

- Der Bildschirm „CLAMP POSITION“ wird angezeigt.

Passen Sie die Einstellung mit 3. ◀▶ an.

Der Wertebereich liegt zwischen 0 und 255.

Optimaler Wert für die Clamp-Position•

Wenn dunkle Bereiche verzerrt angezeigt werden: Der optimale Wert ist der Punkt, an dem der dunkle Bereich am besten dargestellt wird. Wenn dunkle Bereiche grün angezeigt werden: Der optimale Wert ist der Punkt, an dem die grünen Bereiche schwarz werden und der Verzerreffekt korrigiert wird.

Hinweis

Die Clamp-Position kann nur eingestellt werden, • wenn RGB-Signale über RGB1 oder RGB2 IN eingespeist werden.

Einstellung von Edge Blending

Dieser Projektor kann die Bildränder bei der Verwendung von mehreren Bildschirmen ausblenden.

Wählen Sie mit ▲▼ „EDGE 1. BLENDING“ aus.

Schalten Sie mit ◀▶ zwischen 2. den Einstellungen von „EDGE BLENDING“ um.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

AUS:•

Wenn nur ein Bildschirm verwendet wird.

EIN:

Wenn die Neigung im Gerät zur Neigung des Randüberblendbereiches verwendet werden soll.

• ANWENDER:

Wenn eine besondere Neigung zur Neigung des Randüberblendbereiches verwendet werden soll. (Zur Umsetzung dieser Einstellungen ist eine spezielle Software erforderlich. Wenden Sie sich an Ihren Fachhändler.)

Drücken Sie ENTER.3.

- Der Bildschirm „EDGE BLENDING“ wird angezeigt.

4. Bestimmen Sie mit ▲▼ den Bereich, der eingestellt werden soll.

• Zur Verschmelzung der Bildoberkante: Setzen Sie „OBEN“ auf „EIN“.
• Zur Verschmelzung der Bildunterkante: Setzen Sie „UNTEN“ auf „EIN“.
• Zur Verschmelzung der linken Bildkante: Setzen Sie „LINKS“ auf „EIN“.
• Zur Verschmelzung der rechten Bildkante: Setzen Sie „RECHTS“ auf „EIN“.

5. Mit ◀▶ können Sie zwischen „EIN“ und „AUS“ umschalten.

6. Mit ◀▶ können Sie die Breite des Ausgleichsbereichs und die Anfangsposition einstellen.

■ Anzeige der Einstellungsmarkierung

7. Wählen Sie mit ▲▼ die Option „MARKIERUNG“ aus.

8. Wählen Sie mit ◀▶ „EIN“ aus.

- Es wird eine Markierung zur Anpassung der Bildposition angezeigt. Optimal ist die Position, an der die rote Linie eines Rahmens die grüne Linie des anderen Rahmens überlappt. Die Korrekturbreite der zusammengefügten Rahmen muss immer den gleichen Wert aufweisen. Es kann keine optimale Zusammenfügung erreicht werden, wenn die Rahmen verschiedene Korrekturbreiten aufweisen.

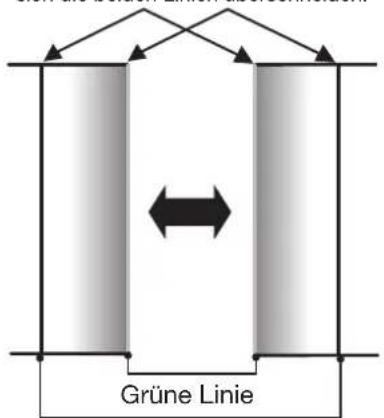

Der optimale Punkt ist der Bereich, an dem sich die beiden Linien überschneiden.

Rote Linie

9. Wählen Sie mit ▲▼ „HELLIGKEIT JUSTIEREN“ aus.

10. Drücken Sie ENTER.

Der Bildschirm „HELLIGKEIT JUSTIEREN“ wird • angezeigt.

11. Wählen Sie mit ▲▼ „HELLIGKEIT INNEN“ aus.

12. Drücken Sie ENTER.

Der Einstellbildschirm „HELLIGKEIT INNEN“ • wird angezeigt.

Wenn „INTERLOCKED“ auf „AUS“ gestellt wurde, ist eine individuelle Einstellung von „ROT“, „GRÜN“ und „BLAU“ möglich.

13. Wählen Sie eine Option mit ▲▼ aus und nehmen Sie dann mit ◀▶ die Einstellung vor.

Wenn die Einstellung abgeschlossen wurde, • kehren Sie mit der Taste MENU in das Menü „HELLIGKEIT JUSTIEREN“ zurück.

14. Wählen Sie mit ▲▼ „OBEN“, „UNTEN“, „LINKS“ oder „RECHTS“ aus.

15. Legen Sie mit ◀▶ die Breite für die Korrektur der Einstellung „HELLIGKEIT INNEN“ fest (0 bis 255).

16. Wählen Sie mit ▲▼ die Option „HELLIGKEIT AUßEN“ aus.

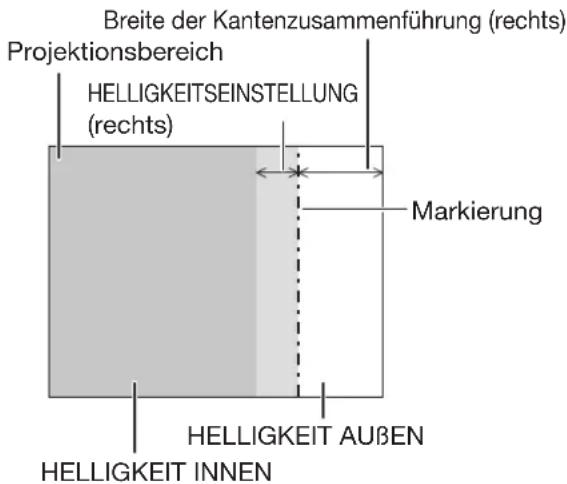

HELLIGKEIT INNEN

HELLIGKEIT AUßen

AUSSENBEREICH

17. Drücken Sie ENTER.

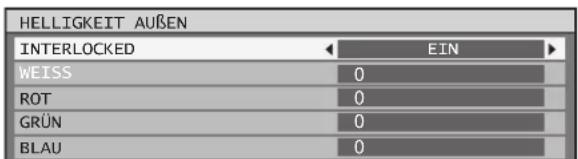

Der Einstellbildschirm „HELLIGKEIT AUßEN“ • wird angezeigt.

Wenn „INTERLOCKED“ auf „AUS“ gestellt wurde, ist eine individuelle Einstellung von „ROT“, „GRÜN“ und „BLAU“ möglich.

18. Wählen Sie eine Option mit ▲▼ aus und nehmen Sie dann mit ◀▶ die Einstellung vor.

Hinweis

Durch die Einstellung der HELLIGKEIT werden • die Bereiche, in denen sich die Bilder bei der Verwendung mehrerer Bildschirme, die mit Edge Blending konfiguriert werden, überlappen, weniger auffällig. Optimal ist es, wenn der Ausgleich nach der Einstellung der HELLIGKEIT INNEN in den sich überschneidenden Bereichen der Bilder und dem Rest des Bildes gleich ist. Wenn nach der Einstellung der HELLIGKEIT INNEN nur die unmittelbare Umgebung der Bereiche, in denen sich die Bilder überschneiden bzw. nicht überschneiden, heller wird, stellen Sie die Breite oben, unten, links und rechts ein. Wenn nur die Umgebung der Grenzen als Ergebnis der Breiteneinstellung dunkler wurde, stellen Sie die HELLIGKEIT AUßen ein.

Wenn eine Rückleinwand oder eine Leinwand • mit hoher Verstärkung verwendet wird, kann die Zusammenführung je nach Blickwinkel unstetig wirken.

Bild/Ton-Versatz

Wenn 1 080/60i-, 1 080/50i- und 1 080/24sF-Signale eingehen, vereinfacht dies die Bildverarbeitung, so dass der Bild/ Ton-Versatz verkürzt werden kann.

Wählen Sie mit ▲▼ „BILD/TON-1. VERSATZ“ aus.

Verwendung des ERWEITERTEN MENÜS (Fortsetzung)

2. Mit ◀▶ können Sie durch die Optionen von „BILD/TON-VERSATZ“ schalten.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

STANDARD:•

Diese Option ist die Standardeinstellung.

KURZ:•

Verursacht eine Verzögerung der Bilder im Vergleich mit der Tonspur.

Hinweis

Wenn „BILD/TON-VERSATZ“ auf „KURZ“ gesetzt • ist, kommt es zu einer Verringerung der Bildqualität. Außerdem kann die Bildrauschunterdrückung nicht verwendet werden.

Rasterposition

Wenn nicht der gesamte Bereich zur Anzeige des Bildes verwendet wird, kann das Bild an eine beliebige Position im Anzeigebereich verschoben werden.

Wählen Sie mit ▲▼ „RASTER 1. POSITION“ aus.

EDGE BLENDING	AUS
BILD/TON-VERSATZ	STANDARD
RASTER POSITION

Drücken Sie ENTER.2.

Der Bildschirm „RASTER POSITION“ wird • angezeigt.

RASTER POSITION
V	0
H	0

Passen Sie die Position mit 3.

▲▼◀▶ an.

Anzeige von 4:3-Bildern
Die Taste ▶ verschiebt das Bild nach rechts.
Die Taste ◀ verschiebt das Bild nach links.

Drücken Sie MENU drei Mal.4.

Die Bildschirmanzeigen werden ausgeblendet • und der normale Bildschirm wird wieder angezeigt.

Einstellen der MENÜSPRACHE

Mit dieser Option können Sie die Menüsprache ändern.

Ändern der Menüsprache

Mit dieser Option können Sie die Menüsprache ändern.

Wählen Sie mit ▲▼ die 1. gewünschte Sprache aus.

Mit ENTER bestätigen Sie die 2. Auswahl.

Die Menüs, Optionen, Einstellungen und • Schaltflächen werden in der gewählten Sprache angezeigt.

Folgende Sprachen stehen zur Verfügung: • Englisch (English), Deutsch, Französisch (FRANÇAIS), Spanisch (ESPAÑOL), Italienisch (ITALIANO), Japanisch (日本語), Chinesisch (中文), Russisch (русский) und Koreanisch (한국어).

Hinweis

Die Standardsprache der Bildschirmanzeigen ist bei • der Auslieferung Englisch.

Anzeigeoptions-Einstellungen

In diesem Menü können Sie eine Reihe von Einstellungen am Bild und am Projektor vornehmen.

Einstellung des Farbabgleichs

Wenn mehrere Geräte gleichzeitig verwendet werden, können Sie mit diesem Projektor die Farbunterschiede zwischen den Geräten ausgleichen.

Wählen Sie mit ▲▼ die Option 1. „COLOR MATCHING“ aus.

Mit ◀▶ können Sie zwischen 2. den Optionen von „COLOR MATCHING“ umschalten.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

AUS:•

Es wird kein Farbabgleich vorgenommen.

3FARBEN:

Sie können die drei Farben „ROT“, „GRÜN“ und „BLAU“ einstellen.

7FARBEN:•

Sie können die sieben Farben „ROT“, „GRÜN“, „BLAU“, „CYAN“, „MAGENTA“, „GELB“ und „WEISS“ einstellen.

709 MODUS:•

Details zu diesem Modus finden Sie unter „Einstellung des Farbabgleichs mit einem Kolorimeter“ auf der nächsten Seite.

MESSEN:

Details zu diesem Modus finden Sie unter „Einstellung des Farbabgleichs mit einem Kolorimeter“ auf der nächsten Seite.

„3FARBEN“ oder „7FARBEN“ in Schritt 2 ausgewählt wurde.

Drücken Sie ENTER.3.

Der Bildschirm „3FARBEN“ oder • „7FARBEN“ wird angezeigt.

Wählen Sie mit ▲▼ „ROT“, 4. „GRÜN“ und „BLAU“ aus (wenn „7FARBEN“ ausgewählt wurde, wählen Sie „ROT“, „GRÜN“, „BLAU“, „CYAN“, „MAGENTA“, „GELB“ und „WEISS“).

Drücken Sie ENTER.5.

Der Bildschirm „3FARBEN:ROT“, • „3FARBEN:GRÜN“ oder „3FARBEN:BLAU“ wird angezeigt. Wenn Sie „7FARBEN“ wählen, wird der Bildschirm „7FARBEN:ROT“, „7FARBEN:GRÜN“, „7FARBEN:BLAU“, „7FARBEN:CYAN“, „7FARBEN:MAGENTA“, „7FARBEN:GELB“ oder „7FARBEN:WEISS“ angezeigt.

6. Passen Sie die Werte mit ◀▶ an.

Es sind Werte von 0 bis 2 048 zulässig.

Hinweis

Auswirkungen der Korrektur der Anpassungsfarbe:• Bei der Einstellung einer Korrekturfarbe, die der Anpassungsfarbe entspricht: Die Helligkeit der Anpassungsfarbe ändert sich.

Bei der Einstellung der Korrekturfarbe ROT: Der Rotanteil der Anpassungsfarbe wird vergrößert oder verkleinert.

Bei der Einstellung der Korrekturfarbe GRÜN: Der Grünanteil der Anpassungsfarbe wird vergrößert oder verkleinert.

Bei der Einstellung der Korrekturfarbe BLAU: Der Blauanteil der Anpassungsfarbe wird vergrößert oder verkleinert.

Diese Einstellung sollte von einer Person, die • mit dem Umgang mit dem Projektor vertraut ist, oder von einem Service-Techniker vorgenommen werden, da Erfahrung notwendig ist, um die Einstellung richtig vorzunehmen.

Mit der Taste DEFAULT können Sie die • Standardeinstellungen für alle Optionen wiederherstellen.

Bei jeder anderen Einstellung als „AUS“ für • den Farbabgleich steht der „FARBTON“ auf „ANWENDER1“.

Einstellung des Farbabgleichs mit einem Kolorimeter

Die Farben „ROT, „GRÜN“, „BLAU“, „CYAN“, „MAGENTA“, „GELB“ und „WEISS“ können mithilfe eines Kolorimeters, das die Farbwertanteile und die Luminanz messen kann, auf die gewünschten Farbtöne geändert werden.

Ingabe der aktuellen Luminanz und Farbwertanteile

Wählen Sie mit ▲▼ die Option 1. „COLOR MATCHING“ aus.

Wählen Sie mit ◀▶ „MESSEN“ 2. oder „709 MODUS“ aus.

Drücken Sie ENTER.3.

- Der Bildschirm „MESS MODUS“ wird angezeigt.

Wählen Sie mit ▲▼ die Option 4. „MESS DATEN“ aus.

Drücken Sie ENTER.5.

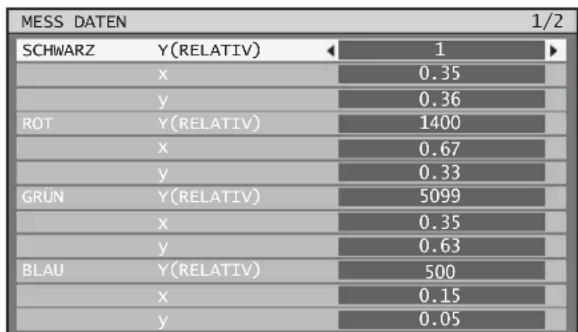

- Der Bildschirm „MESS DATEN“ wird angezeigt.

1. Messen Sie mit dem Kolorimeter die Farbwertanteile (x, y) und die Luminanz (Y).
2. Wählen Sie die Farben mit ▲▼ aus und stellen Sie dann mit ◀▶ die Werte ein.

Anzeigeoptions-Einstellungen (Fortsetzung)

Nachdem alle Daten eingegeben 8. wurden, drücken Sie MENU.

Der Bildschirm „MESS MODUS“ wird • angezeigt.

■ngabe der Farbwertanteile einer gewünschten Farbe (nur „MESSEN“)

Wählen Sie mit ▲▼ die Option 9. „ZIEL DATEN“ aus.

1. Drücken Sie ENTER.

Der Bildschirm „ZIEL DATEN“ wird angezeigt.

1. Wählen Sie die gewünschten Farben mit ▲▼ aus und stellen Sie dann mit ◀▶ die Werte ein.
2. Nachdem alle Daten eingegeben wurden, drücken Sie MENU.

Hinweis

Wenn als „COLOR MATCHING“ der Modus „709 • MODUS“ ausgewählt wurde, werden die drei Primärfarben nach dem Standard ITU-R BT.709 definiert und als Zieldaten eingestellt.

Wenn die Zieldaten außerhalb des Farbbereiches • des Projektors liegen, werden die Farben nicht korrekt projiziert.

Großbildkorrektur

Wenn Sie das Bild von Nahem auf einer großen Leinwand betrachten, können Sie die Farben, die auf der Leinwand heller erscheinen, so korrigieren, dass sie so aussehen wie die Farben auf einer normal großen Leinwand.

1. Wählen Sie mit ▲▼ die Option „GROSSBILD-KORREKTUR“ aus.

Mit ◀▶ können Sie zwischen 2. den Optionen der „GROSSBILD-KORREKTUR“ umschalten.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

RGB IN (Nur RGB-Eingang)

Wenn oft nicht erfasste Signale eingespeist werden sollen, da das Gerät auf Konferenzen und anderen Veranstaltungen verwendet werden soll, kann die Bildschirmanzeige automatisch eingestellt werden, ohne dass jedes Mal auf der Fernbedienung AUTO SETUP gedrückt werden muss.

Mit dieser Einstellung können Sie ein bestimmtes oder längliches (16:9 usw.) Signal einstellen.

Wählen Sie mit ▲▼ die Option 1. „RGB IN“ aus.

Drücken Sie ENTER.2.

Der Bildschirm „RGB IN“ wird angezeigt.

AUTOMATISCHE SIGNALANPASSUNG

Wählen Sie mit ▲▼ die 3. Option „AUTOMATISCHE SIGNALANPASSUNG“ aus.

Wechseln Sie mit ◀▶ die 4. Einstellung für „AUTOMATISCHE SIGNALANPASSUNG“.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

Wenn nicht erfasste Signale eingespeist • werden, wenn „EIN“ ausgewählt wird, wird die automatische Einstellung automatisch vorgenommen.

UTO SETUP

Wählen Sie mit ▲▼ die Option 5. „AUTO SETUP“ aus.

Drücken Sie ENTER.6.

Der Bildschirm „AUTO SETUP“ wird angezeigt.

Wechseln Sie mit ◀▶ die 7. Einstellung für „MODUS“.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

STANDARD:•

Empfang von Signalen, deren Bildformat 4:3 oder 5:4 ist (für folgende Auflösungen: 640 × 400, 640 × 480, 800 × 600, 832 × 624, 960 × 720, 1 024 × 768, 1 152 × 864, 1 152 × 870, 1 280 × 960, 1 280 × 1 024, 1 600 × 1 200, 1 400 × 1 050

BREIT:•

Empfang von Signalen in einem Breitbildformat (für folgende Auflösungen: 720 × 400, 848 × 480, 1 280 × 720, 1 024 × 600, 1 120 × 750, 1 440 × 900, 1 680 × 1 050)

ANWENDER:•

Empfang von Signalen mit einer besonderen horizontalen Auflösung (Anzahl der horizontal angezeigten Bildpixel)

8. Wenn „ANWENDER“ ausgewählt wird, können Sie die horizontale Auflösung der Signalquelle mit ◀▶ unter „ANZEIGEPIXEL“ angeben.

Drücken Sie ENTER.9.

- Führen Sie die automatische Einstellung aus. Die Meldung „SICHERE DATEN...“ wird während der automatischen Einstellung angezeigt. Wenn die Einstellung abgeschlossen wurde, kehrt das System zum Eingabebildschirm zurück.

DVI-D IN

Ändern Sie diese Einstellung, wenn das Videobild nicht normal angezeigt wird, wenn der Projektor und ein externes Gerät über DVI-D angeschlossen sind.

Wählen Sie mit ▲▼ die Option 1. „DVI-D IN“ aus.

RGB IN

DVI-D IN

AUX DVI IN

Drücken Sie ENTER.2.

Der Bildschirm „DVI-D IN“ wird angezeigt.

3. Mit ◀▶ können Sie zwischen den Einstellungen von „DVI EDID“ umschalten.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

Anzeigeoptions-Einstellungen (Fortsetzung)

EDID1 (unterstützte Eingangssignalformate):•

Diese Option sollte in erster Linie ausgewählt werden, wenn ein externes Gerät (DVD-Player etc.) für die Ausgabe von Videosignalen eines bewegten Bildsystem an DVI-D IN angeschlossen wird.

EDID2 (PC) (unterstützte Eingangssignalformate):•

Diese Option sollte in erster Linie ausgewählt werden, wenn ein externes Gerät (PC etc.) für die Ausgabe von Videosignalen eines Standbildsystems an DVI-D IN angeschlossen wird.

Mit ◀▶ können Sie zwischen 4. den Einstellungen von „DVI-SIGNALPEGEL“ umschalten.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

0-255:PC:•

Wählen Sie diese Option, wenn z.B. ein externes Gerät (PC usw.) über den DVI-Ausgang angeschlossen ist.

16-235:•

Wählen Sie diese Option, wenn z.B. ein externes Gerät (DVD-Player usw.) mit einem Umwandlungskabel über den HDMI-Ausgang angeschlossen ist.

Hinweis

• Die optimale Einstellung variiert abhängig von der Ausgangseinstellung des angeschlossenen externen Geräts. Schlagen Sie in der Bedienungsanleitung des externen Geräts nach.
• Wenn die Einstellung geändert wird, ändern sich auch die Plug and Play-Einstellungen. Informationen über Plug and Play-kompatible Auflösungen finden Sie in der Liste mit kompatiblen Signalen (Seiten 120 bis 121).

AUX DVI IN (nur wenn ET-MD77DV eingebaut ist)

Ändern Sie diese Einstellung, wenn ET-MD77DV und ein externes Gerät über DVI-D verbunden sind und Videos nicht richtig wiedergegeben werden.

Wählen Sie mit ▲▼ die Option 1. „AUX DVI IN“ aus.

DVI-D IN

AUX DVI IN

AUX SDI IN

Drücken Sie ENTER.2.

Der Bildschirm „AUX DVI IN“ wird angezeigt.

Mit ◀▶ können Sie zwischen 3. den Optionen von „AUX DVI EDID“ umschalten.

Die Einstellung ändert s• ich mit jeder Betätigung der Tasten ◀▶ folgendermaßen.

EDID1 (unterstützte Eingangssignalformate):•

Diese Option sollte in erster Linie ausgewählt werden, wenn ein externes Gerät (DVD-Player etc.) für die Ausgabe von Videosignalen eines bewegten Bildsystem an AUX DVI IN angeschlossen wird.

EDID2 (unterstützte Eingangssignalformate):•

Diese Option sollte in erster Linie ausgewählt werden, wenn ein externes Gerät (PC etc.) für die Ausgabe von Videosignalen eines Standbildsystems an AUX DVI IN angeschlossen wird.

Mit ◀▶ können Sie zwischen 4. den Einstellungen von „AUX DVI-SIGNALPEGEL“ umschalten.

- Die Einstellung ändert sich mit jeder Betätigung der Tasten ◀▶ folgendermaßen.

• 0-255:PC :

Wählen Sie diese Option, wenn z.B. ein externes Gerät (PC usw.) über den DVI-Ausgang angeschlossen ist.

• 16-235 :

Wählen Sie diese Option, wenn z.B. ein externes Gerät (DVD-Player usw.) mit einem Umwandlungskabel über den HDMI-Ausgang angeschlossen ist.

Hinweis

• Die optimale Einstellung variiert abhängig von der Ausgangseinstellung des angeschlossenen externen Geräts. Schlagen Sie in der Bedienungsanleitung des externen Geräts nach.
• Wenn die Einstellung geändert wird, ändern sich auch die Plug and Play-Einstellungen. Informationen über Plug and Play-kompatible Auflösungen finden Sie in der Liste mit kompatiblen Signalen (Seiten 120 bis 121).

AUX SDI IN

Stellen Sie diese Option entsprechend dem Anschlussmodul (separat erhältlich) ein.

1. Wählen Sie mit ▲▼ die Option „AUX SDI IN“ aus.

AUX DVI IN

AUX SDI IN

BILDSCHIRMEINBLENDUNGEN

Drücken Sie ENTER.2.

Der Bildschirm „AUX SDI IN“ wird angezeigt.

3. Wählen Sie mit ▲▼ die gewünschte Option, und ändern Sie mit ◀▶ die Einstellung.

- SDI-VERBINDUNG

Wählen Sie den Single Link-Signaltyp oder den Dual Link-Signaltyp. Die Einstellung ändert sich mit jeder Betätigung der Taste wie folgt.

AUTO:•

Wählt die Einstellung automatisch.

SINGLE LINK:•

Legt die Einstellung auf das Single Link-Signal fest.

DUAL LINK:•

Legt die Einstellung auf das Dual Link-Signal fest.

FARBTIEFE ●

Wählen Sie die Abstufung für die eingegebenen Signale. Dies gilt nur, wenn Dual Link RGB eingespeist wird. Die Einstellung ändert sich mit jeder Betätigung der Taste wie folgt.

AUTO:•

Wählt automatisch 12-bit oder 10-bit.

12-bit:•

Legt die Einstellung auf 12-bit fest.

10-bit:•

Legt die Einstellung auf 10-bit fest.

SDI-SIGNALPEGEL ●

Wählen Sie die Amplitude für die eingespeisten Signale. Dies gilt nur bei der Einspeisung von YP_BP_R und RGB über HD-SDI. Die Einstellung ändert sich mit jeder Betätigung der Taste wie folgt.

64-940:•

Wählen Sie normalerweise diese Einstellung.

4-1019:•

Wählen Sie diese Einstellung, wenn grau schwarz erscheint.

Bildschirmanzeige-Einstellung

Der Anwender kann die Bildschirmanzeige einstellen.

Wählen Sie mit ▲▼ die Option 1. „BILDSCHIRMEINBLENDUNGEN“ aus.

Drücken Sie ENTER.2.

Der Bildschirm „BILDSCHIRMEINBLENDUNGEN“ wird angezeigt.

Wählen Sie mit ▲▼ die 3. gewünschte Option, und ändern Sie mit ◀▶ die Einstellung.

●OSD-POSITION

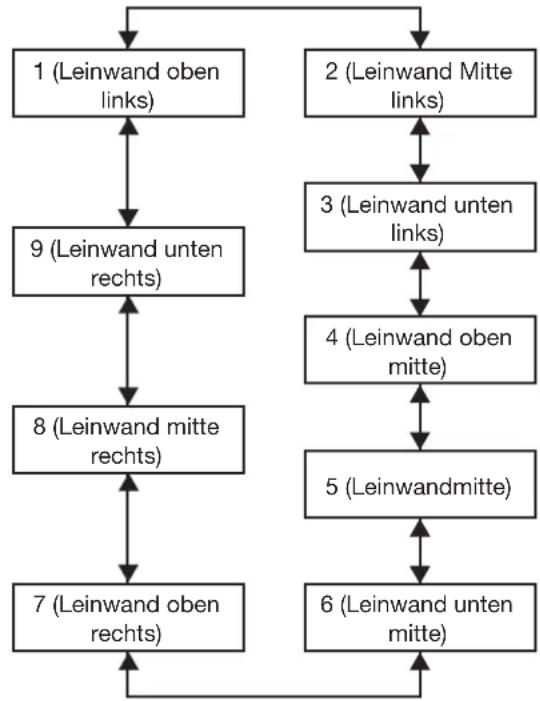

Diese Option legt die Position der Bildschirmanzeige (OSD) fest.

OSD ANORDNUNG

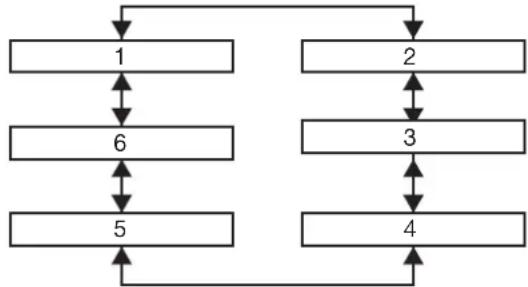

Diese Option legt die Farbe der Bildschirmanzeige (OSD) fest.

• 1: Wird in gelb angezeigt.
• 2: Wird in blau angezeigt.
• 3: Wird in weiß angezeigt.
• 4: Wird in grün angezeigt.
• 5: Wird in rosa angezeigt.
• 6: Wird in braun angezeigt.

●OSD SPEICHER

Mit dieser Option können Sie die Cursorposition bei Bildschirmmenüs speichern.

Anzeigeoptions-Einstellungen (Fortsetzung)

EINGABEFÜHRUNG ●

Diese Option legt fest, ob der Name des aktuell ausgewählten Eingangs an der für „OSD-POSITION“ festgelegten Position angezeigt werden soll.

WARNHINWEIS ●

Diese Option legt die Anzeige von Warnmeldungen fest.

Hintergrund

Mit dieser Option wird die Hintergrundfarbe des Projektionsbildschirms festgelegt, wenn keine Signale eingespeist werden.

Wählen Sie mit ▲▼ die Option 1. „HINTERGRUND“ aus.

Drücken Sie ◀▶, um den 2. „HINTERGRUND“ umzuschalten.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

SCHWARZ: •

Der gesamte Projektionsbereich wird schwarz angezeigt.

BLAU:•

Der gesamte Projektionsbereich wird blau angezeigt.

LOGO1:•

Das vom Anwender eingestellte Bild wird im Projektionsbereich projiziert.

LOGO2:•

Das vom Anwender eingestellte Bild wird im Projektionsbereich projiziert.

LOGO3:•

Das Panasonic-Logo wird projiziert.

Hinweis

- Zur Erstellung der Bilder, die als „LOGO1“ und „LOGO2“ verwendet werden können, ist eine besondere Software notwendig. Wenden Sie sich an Ihren Fachhändler.

Einstellen des Startbildes

Mit dieser Funktion können Sie das Startbild einstellen, das projiziert wird, wenn das Gerät eingeschaltet wird.

Wählen Sie mit ▲▼ die Option 1. „STARTBILD“ aus.

1. Mit ◀▶ können Sie zwischen den Optionen für „STARTBILD“ umschalten.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

LOGO3:•

Das Panasonic-Logo und das DIGITAL-PROJECTOR-Logo werden angezeigt.

- NONE:

Es wird kein Startbild angezeigt.

LOGO1:•

Das vom Anwender registrierte Bild wird projiziert.

LOGO2:•

Das vom Anwender registrierte Bild wird projiziert.

Hinweis

- Zur Erstellung der Bilder, die als „LOGO1“ und „LOGO2“ verwendet werden können, ist eine besondere Software notwendig. Wenden Sie sich an Ihren Fachhändler.

Projektoreinrichtung

In diesem Menü können Sie viele Einstellungen am Bild und am Projektor vornehmen.

Einstellung der Projektor-ID

Der Projektor verfügt über eine einstellbare ID-Nummer, mit der mehrere Geräte gleichzeitig oder getrennt voneinander über eine Fernbedienung bedient werden können. Die ID wird standardmäßig auf „ALLE“ gesetzt. Daher muss sie nicht eingestellt werden, wenn nur ein Projektor verwendet wird.

Wählen Sie mit ▲▼ die Option 1. „PROJECTOR ID“ aus.

Wechseln Sie mit ◀▶ die 2. Optionen für „PROJECTOR ID“.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

Drücken Sie zwei Mal auf MENU.3.

Dadurch wird die Einstellung abgeschlossen, • die Bildschirmanzeige ausgeblendet und das normale Bild wieder angezeigt.

Hinweis

Die ID kann auf „ALLE“ oder eine Zahl von „1“ bis • „64“ gesetzt werden.

Wenn die Projektoren mit einer ID versehen werden, • müssen ihren jeweiligen Fernbedienungen die entsprechenden IDs zugewiesen werden.

Wenn die ID eines Projektors auf „ALLE“ gesetzt • wurde, kann er von allen Fernbedienungen und PCs aus bedient werden.

Wenn mehrere Projektoren verwendet werden, von denen einige die ID „ALLE“ haben, können diese nicht unabhängig von den Projektoren mit anderen IDs bedient werden. Weitere Informationen zur Einstellung der ID auf der Fernbedienung finden Sie auf Seite 18.

Projektoreinrichtung (Fortsetzung)

Montagerichtung

Abhängig von der Montageposition des Projektors kann ein Projektionsschema ausgewählt werden. Wenn das Bild auf dem Kopf steht oder spiegelverkehrt angezeigt wird, müssen Sie das Projektionsschema ändern.

Sie können die Einstellung ändern, indem • Sie die Bildschirmanzeige mit den Tasten der Fernbedienung oder auf der Bedienkonsole am Gerät einblenden.

Wählen Sie mit ▲▼ die Option 1. „EINSTELLUNG“ aus.

Wechseln Sie mit ◀▶ die 2. Optionen für „EINSTELLUNG“.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

Bodenaufstellung, Vorderseite (FRONT-TISCH)

Simple line drawing of a projector on a desk with chairs nearby (no text or symbols)

Deckenaufhängung, Vorderseite (FRONT-DECKE)

Simple diagram showing a projector projecting onto a wall with two chairs below (no text or symbols)

Bodenaufstellung, Rückseite (RÜCK-TISCH)

Simple line drawing of a room layout with a printer, two chairs, and a triangular light beam (no text or symbols)

Deckenaufhängung, Rückseite (RÜCK-DECKE)

Simple line drawing of a projector and two chairs in a room (no text or symbols)

Drücken Sie zwei Mal MENU.3.

Die Bildschirmanzeigen werden ausgeblendet • und der normale Bildschirm wird wieder angezeigt.

Höhenlage modus

Setzen Sie diese Einstellung auf „EIN“, wenn Sie den Projektor in Höhenlagen von mehr als 1 400 m ü. NN. verwenden.

Wählen Sie mit ▲▼ die Option 1. „HÖHENLAGE MODUS“ aus.

Wechseln Sie mit ◀▶ die 2. Optionen für „HÖHENLAGE MODUS“.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

Montagerichtung

Der Lüfter wird in Abhängigkeit vom Aufstellungswinkel gesteuert.

Wählen Sie mit ▲▼ die Option 1. „MONTAGERICHTUNG“ aus.

Wechseln Sie mit 2.

◀▶ die Optionen für „MONTAGERICHTUNG“.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

HORIZONTAL:•

Diese Option ist die Standardeinstellung.

VERTIKAL:•

Wählen Sie diese Einstellung, wenn der Projektor in einem Winkel von mehr als 30° zur Waagerechten steht.

Lampenwahl

Mit dieser Funktion können Sie die vier Lampen je nach Umgebungsbedingungen und Nutzung auf eine von vier Helligkeitsstufen stellen.

Wählen Sie mit ▲▼ die Option 1. „LAMPENWAHL“ aus.

Wechseln Sie mit ◀▶ die 2. Optionen für „LAMPENWAHL“.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

„VIERFACH“• : Vier Lampen werden verwendet.

„L1“: Eine Lampe wird verwendet. (Lampe 1 hat Vorrang.)

„L2“: Eine Lampe wird verwendet. (Lampe 2 hat Vorrang.)

„L3“: Eine Lampe wird verwendet. (Lampe 3 hat Vorrang.)

„L4“: Eine Lampe wird verwendet. (Lampe 4 hat Vorrang.)

„L1/L4“• : Zwei Lampen werden verwendet. (Lampe 1 und 4 haben Vorrang.)

„L2/L3“• : Zwei Lampen werden verwendet. (Lampe 2 und 3 haben Vorrang.)

- „L1/L2/L3“: Drei Lampen werden verwendet. (Lampe 1, 2 und 3 haben Vorrang.)

- „L1/L2/L4“: Drei Lampen werden verwendet. (Lampe 1, 2 und 4 haben Vorrang.)

• „L1/L3/L4“: Drei Lampen werden verwendet. (Lampe 1, 3 und 4 haben Vorrang.)
• „L2/L3/L4“: Drei Lampen werden verwendet. (Lampe 2, 3 und 4 haben Vorrang.)
• „EINZELN“: Eine der Lampen wird verwendet. (Es wird automatisch die Lampe mit der kürzesten Betriebszeit ausgewählt.)
• „DOPPEL“: Zwei Lampen werden verwendet. (Es werden automatisch die Lampen mit der kürzesten Betriebszeit aus den Lampen 1 und 4 oder 2 und 3 ausgewählt.)
• „DREIFACH“: Drei Lampen werden verwendet. (Es werden automatisch die Lampen mit der kürzesten Betriebszeit ausgewählt.)

3. Drücken Sie ENTER.

Hinweis

• Bei allen Einstellungen außer „Vierfach“ wird jede Lampe, die defekt ist oder deren Betriebszeit 2 000 Stunden übersteigt, ausgeschaltet, und es wird eine der anderen Lampen verwendet. Wenn „Vierfach“ ausgewählt wird, wird jede Lampe, die defekt ist oder deren Betriebszeit 2 000 Stunden übersteigt, abgeschaltet und nur die Lampen, deren Betriebszeit unter 2 000 Stunden liegt, verwendet. Wenn die Betriebszeit aller Lampen 2 000 Stunden übersteigt, schaltet der Projektor in den Bereitschaftsmodus.
• Lampen, die nicht verwendet werden, sollten dennoch im Projektor verbleiben.
• Wenn die Lampe ausgetauscht werden muss, ist die Anzahl der verwendeten Lampen größer als die angegebene Anzahl, um einen Luminanzabfall zu vermeiden.
• Die Zeichen im Lampenwahlmenü werden grün, wenn sie ausgewählt werden. Außerdem blinken die Zeichen unter Umständen je nach Zustand der Lampen.

Gelb: Beim Einschalten einer oder mehrerer Lampen ist ein Fehler aufgetreten

Weiß: Nicht ausgewählte Option

Rot: Bleuchtungsfehler an einer Lampe

Projektoreinrichtung (Fortsetzung)

Lampenwechsel

Wenn der Projektor durchgehend für mehr als 24 Stunden verwendet wird, kann diese Einstellung verwendet werden, um die aktiven Lampen automatisch umzuschalten, um die Abnutzung der Lampen zu verringern, die durch den ununterbrochenen Gebrauch entstehen kann.

„LAMPENWECHSEL“ wird nur dann aktiviert, wenn die Lampenwahl „EINZELN“ (1 Lampe), „DOPPEL“ (2 Lampen), „DREIFACH“ (3 Lampen) oder „VIERFACH“ (4 Lampen) ist.

Wählen Sie mit ▲▼ die Option 1. „LAMPENWECHSEL“ aus.

Wechseln Sie mit 2. ◀▶ die Optionen für „LAMPENWECHSEL“.

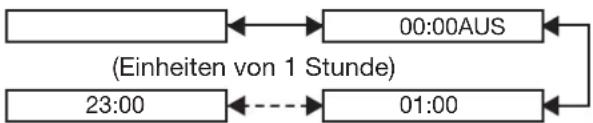

Das Zeitintervall für den Lampenwechsel • ändert sich entsprechend dem untenstehenden Diagramm jedes Mal, wenn ◀▶ gedrückt wird.

Hinweis

Bei Lampenwahl „EINZELN“ oder „DOPPEL“ • wechseln die Lampen zur festgelegten Zeit.

Bei Lampenwahl „DREIFACH“ wechseln die • Lampen insgesamt drei Mal in Intervallen von zwei Stunden beginnend zum festgelegten Zeitpunkt; der vorherige Betriebszustand bleibt anschließend erhalten, bis der nächste festgelegte Zeitpunkt erreicht wird.

Bei Lampenwahl „VIERFACH“ leuchten drei Lampen • ab dem festgelegten Zeitpunkt und wechseln ab diesem Zeitpunkt insgesamt vier Mal in Intervallen von zwei Stunden. Danach leuchten vier Lampen für acht Stunden nach dem festgelegten Zeitpunkt; wenn anschließend der nächste festgelegte Zeitpunkt erreicht wird, tritt wieder der Wechsel zwischen drei Lampen ein.

Es wird die regionale Zeit verwendet. (S. 81)•

Einstellung von RS-232C

Mit dieser Einstellung werden Kommunikationsparameter für den Projektor festgelegt. (S. 104)

Wählen Sie mit ▲▼ die Option 1. „RS-232C“.

LAMPENWECHSEL	AUS
RS-232C
REMOTE2 MODUS	STANDARD

Drücken Sie ENTER.2.

Der Bildschirm „RS-232C“ wird angezeigt.

Wählen Sie mit ▲▼ die Option 3. „SERIAL IN“ aus.

Wechseln Sie mit ◀▶ die 4. Optionen für „SERIAL IN“.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

5. Wählen Sie mit ▲▼ die Kommunikationsbedingungen aus.

6. Bestätigen Sie die Auswahl mit ◀▶.

7. Drücken Sie MENU drei Mal.

- Die Bildschirmmenüs werden ausgeblendet und die normale Anzeige wird eingeblendet.

Remote2 modus

Mit dieser Einstellung wird der Anschluss REMOTE2 eingestellt. (S. 108)

Wählen Sie mit ▲▼ die Option 1. „REMOTE2 MODUS“.

2. Wechseln Sie mit ◀▶ die Optionen für „REMOTE2 MODUS“.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

- STANDARD:

Die Stiftzuweisung des Anschlusses REMOTE2 wird als Standardeinstellung für den Projektor verwendet. (S. 108)

• ANWENDER:

Hiermit können Sie über den Anschluss REMOTE2 ein optionales Eingabemodul oder die Einstellungen für den REMOTE2-Anschluss ändern. Jede Einstellung, die Sie für die Stifte 2 bis 8 vornehmen, wird übernommen, sobald Sie die Taste ENTER drücken.

Status

Zeigt den Status des Projektors an.

Wählen Sie mit ▲▼ „STATUS“ 1. aus.

REMOTE2 MODUS	STANDARD
STATUS
LUFTFILTER REINIGUNG

Drücken Sie ENTER.2.

Der Bildschirm „STATUS“ wird angezeigt.

STATUS		1/3
EINGABE	RGB2
NAME	XGA60-A399999
SIGNAL FREQUENZ	48.36kHz/59.99Hz
BETRIEBSSTUNDEN	76h
LAMPE 1	341h / ON /
LAMPE 2	334h / ON /
LAMPE 3	342h / ON /
LAMPE 4	97h / ON /
RAUMTEMPERATUR	31°C/87°F
OPTIK-MODUL TEMPERATUR	27°C/80°F
LAMPENUMGEBUNGSTEMP.	31°C/87°F
REMOTE 2 STATUS	INAKTIV

Gehen Sie mit ◀▶ zur nächsten 3. Seite.

STATUS		2/3
PROJEKTOR MODEL	DW100
SERIEN NUMMER	SWXXXXX
HAUPTPROZESSOR	1.00
SUB PROZ. VERSION	1.00
NETZWERK VERSION	1.00

Gehen Sie mit ◀▶ zur nächsten 4. Seite.

STATUS		3/3
EINSCHALT ZAEHLER
EINSCHALTUNGEN	8
LAMPE 1 EINSCHALT.	362
LAMPE 2 EINSCHALT.	363
LAMPE 3 EINSCHALT.	366
LAMPE 4 EINSCHALT.	116
SHUTTER	6(0)
LUFTFILTER REINIGUNG	1(0)
AUX	MD77SD1:SN
ANZAHL DER REG.SIGN.	0/96
WECHSELSPANNUNG	NORMAL

EINGABE:•

Zeigt den Eingangs-Auswahlstatus an.

NAME:•

Zeigt den Eingangs-Signalnamen an.

SIGNAL FREQUENZ:•

Zeigt die Frequenz des Eingangssignals an.

BETRIEBSSTUNDEN:•

Zeigt die Laufzeit des Projektors an.

LAMPE 1:•

Zeigt die Beleuchtungszeit von LAMPE1 an.

LAMPE 2:•

Zeigt die Beleuchtungszeit von LAMPE2 an.

LAMPE 3:•

Zeigt die Beleuchtungszeit von LAMPE3 an.

LAMPE 4:•

Zeigt die Beleuchtungszeit von LAMPE4 an.

RAUMTEMPERATUR:•

Zeigt die Temperatur der zugeführten Luft des Projektors an.

OPTIK-MODUL TEMPERATUR:•

Zeigt die Temperatur im Projektor an.

LAMPENUMGEBUNGSTEMP.:•

Zeigt die Temperatur im Bereich der Lampe des Projektors an.

• REMOTE 2 STATUS:

Zeigt den Steuerungsstatus von REMOTE2 an.

• PROJEKTOR MODEL:

Zeigt den Projektortyp an.

• SERIEN NUMMER:

Zeigt die Seriennummer des Projektors an.

• HAUPTPROZESSOR:

Zeigt die Firmware-Hauptversion der Projektoreinheit an.

• SUB PROZ. VERSION:

Zeigt die Firmware-Unterversion der Projektoreinheit an.

• NETZWERK VERSION:

Zeigt die Netzwerkversion der Projektoreinheit an.

• EINSCHALT ZAEHLER: EINSCHALTUNGEN:

Zeigt an, wie häufig das Gerät eingeschaltet wurde.

LAMPE 1 EINSCHALT.:

Zeigt an, wie häufig LAMPE1 eingeschaltet war.

LAMPE 2 EINSCHALT.:

Zeigt an, wie häufig LAMPE2 eingeschaltet war.

LAMPE 3 EINSCHALT.:

Zeigt an, wie häufig LAMPE3 eingeschaltet war.

LAMPE 4 EINSCHALT.:

Zeigt an, wie häufig LAMPE4 eingeschaltet war.

SHUTTER:

Zeigt an, wie häufig die Shutter-Funktion verwendet wurde.

LUFTFILTER REINIGUNG:

Zeigt an, wie häufig der Luftfilter gereinigt wurde.

- AUX:

Zeigt den Namen des in das Eingabemodul eingefügten optionalen Eingabemoduls an.

• ANZAHL DER REG.SIGN.:

Zeigt die Anzahl der registrierten Signale an.

• WECHSELSPANNUNG:

Zeigt den Zustand der AC-Spannung an.

Reinigung des Luftfilters

Diese Funktion kann zur Einstellung der Luftfilterreinigung verwendet werden.

1. Wählen Sie mit ▲▼ die Option „LUFTFILTER REINIGUNG“ aus.

STATUS
LUFTFILTER REINIGUNG
AUTO POW.OFF	INAKTIV

Projektoreinrichtung (Fortsetzung)

Drücken Sie ENTER.2.

Der Bildschirm „LUFTFILTER REINIGUNG“ wird • angezeigt.

Sie können die automatische Startzeit für • die Reinigung („STARTZEIT“) festlegen sowie die Reinigung sofort ausführen lassen („AUSFÜHREN“).

Wählen Sie mit ▲▼ die Option 3. „STARTZEIT“ aus.

Wählen Sie „STARTZEIT“ aus und legen Sie • dann die Startzeit für die Ausführung der automatischen Reinigung fest.

Wenn die Reinigung sofort ausgeführt werden • soll, wählen Sie „AUSFÜHREN“ aus und drücken Sie dann ENTER.

Wechseln Sie mit ◀▶ die 4. Einstellung für „STARTZEIT“.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

Die Standardeinstellung ist „00:00“ • (Mitternacht).

Beispiel: Bei Standardeinstellung beginnt die automatische Reinigung um 00:00 Uhr, sofern der Projektor im Projektionsmodus ist. Wenn die Startzeit auf 7:00 Uhr eingestellt ist, beginnt die automatische Reinigung zu dieser Zeit, sofern der Projektor im Projektionsmodus ist.

Hinweis

Verunreinigungen wie beispielsweise Öl und Teer • von Zigaretten können mit der Luftfilterreinigung nicht beseitigt werden.

- Die Überwachung des Luftfilters (LUFTFILTER REINIGUNG) leuchtet blau, wenn der Filter gereinigt wird. Wenn ein Problem mit dem Luftfilter auftritt, leuchtet die Überwachungsanzeige des Luftfilters (LUFTFILTER REINIGUNG) rot.

Die Reinigug dauert etwa 30 bis 40 Sekunden.

• Die eingestellte zeit versteht sich als Ortszeit. (S. 81)
- Wenn der Projektor beim Erreichen der eingestellten Zeit nicht im Projektionsmodus ist, wird die automatische Reinigung nicht ausgeführt.
- Die automatische Reinigung wird nicht ausgeführt, wenn nach der letzten Ausführung der (automatischen oder veranlassten) Reinigung noch nicht 24 Stunden verstrichen sind.

Beispiel: Wenn als Zeit 7:00 Uhr eingestellt ist und um 9:00 Uhr eine Reinigung veranlasst wird, so wird die automatische Reinigung am folgenden Tag um 7:00 Uhr nicht ausgeführt.

- Wenn die Zeit so eingestellt wird, dass sie innerhalb von 24 Stunden nach der letzten Reinigung nach liegt, so wird die automatische Reinigung nicht beim nächsten Mal ausgeführt, wenn die eingestellte Zeit erreicht wird. Stattdessen wird die Reinigung ausgeführt, wenn die eingestellte Zeit am darauffolgenden Tag erreicht wird.

Beispiel: Wenn die Reinigung um 10:00 Uhr ausgeführt wurde und die eingestellte Zeit auf 20:00 Uhr geändert wird, so wird die automatische Reinigung um 20:00 Uhr am folgenden Tag ausgeführt.

Zeit zurücksetzen

- Wenn der Projektor eingeschaltet wird, wird die automatische Reinigung sofort ausgeführt, wenn nach der letzten Reinigung mehr als 24 Stunden verstrichen sind.

Automatische Abschaltung

Der Projektor kann so eingestellt werden, dass er automatisch in den Bereitschaftsmodus wechselt, wenn vor Ablauf der festgelegten Zeit kein Signal empfangen wird.

1. Wählen Sie mit ▲▼ „AUTO POW. OFF“ aus.

Wechseln Sie mit ◀▶ die 2. Optionen für „AUTO POW.OFF“.

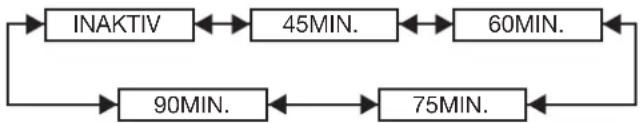

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

Einstellen von FUNC1

Auf der Fernbedienung kann die Funktion der Taste „FUNC 1“ festgelegt werden.

1. Wählen Sie mit ▲▼ „FUNC1“ aus.

Drücken Sie ENTER.2.

Der Bildschirm „FUNC1“ wird angezeigt.

Wählen Sie mit ▲ ▼ eine Funktion 3. aus.

INAKTIV:•

Deaktiviert die Taste FUNC1.

BILD IM BILD:•

Ermöglicht die Einstellung von B-IN-B auf „AUS“, „ANWENDER1“, „ANWENDER2“ oder „ANWENDER3“. (S. 83-84)

VOREINSTELLUNG :•

Die Signaleinstellung kann umgeschaltet werden. (S. 44-45)

SYSTEM AUSWAHL:•

Die Systemauswahl kann umgeschaltet werden. (S. 56-57)

STANDBILD:•

Ermöglicht ein Umschalten in den Standbildmodus, wenn das Video vorübergehend angehalten werden soll.

Drücken Sie ENTER.4.

Einstellen von Datum und Uhrzeit

Mit dieser Funktion können Sie die Zeitzone, das aktuelle Datum und die Uhrzeit auf der internen Uhr des Projektors einstellen.

Wählen Sie mit ▲▼ „DATUM 1. UND UHRZEIT“ aus.

Drücken Sie ENTER.2.

Der Bildschirm „DATUM UND UHRZEIT“ wird • angezeigt.

Wählen Sie mit ▲▼ die Option 3. „ZEITZONE“ aus.

Mit ◀▶ können Sie die 4. „ZEITZONE“ wechseln.

Wählen Sie mit ▲▼ „UHR 5. EINSTELLEN“ aus.

Drücken Sie ENTER.6.

Der Bildschirm „UHR EINSTELLEN“ wird angezeigt.

Wählen Sie mit ▲▼ die Option 7. aus, die eingestellt werden soll, und stellen Sie dann mit ◀▶ die regionale Zeit ein.

8. Wählen Sie mit ▲▼

„AUSFÜHREN“ aus und drücken Sie dann ENTER.

- Damit wird die Einstellung der Uhrzeit abgeschlossen.

Alle Benutzerdaten speichern

Speichert verschiedene Einstellungswerte zur Sicherung im internen Projektorspeicher.

1. Wählen Sie mit ▲▼ „ALLE BENUTZERDATEN SICHERN“ aus.

Drücken Sie ENTER.2.

- Der Bildschirm „SICHERHEITS PASSWORT“ wird angezeigt.

3. Geben Sie das Passwort ein, das als Sicherheitspasswort im Sicherheitsmenü festgelegt wurde.

- Ein Bestätigungsbildschirm wird angezeigt.

Projektoreinrichtung (Fortsetzung)

Wählen Sie mit ◀▶ 4.

„AUSFÜHREN“ aus und drücken Sie dann ENTER.

Hinweis

„NETZWERK/E-MAIL“ und „LOGO BILD“ werden • nicht gespeichert.

Alle Benutzerdaten laden

Lädt verschiedene Einstellungswerte, die zur Sicherung im internen Projektorspeicher gespeichert wurden.

Wählen Sie mit ▲▼ „ALLE 1. BENUTZERDATEN LADEN“ aus.

ALLE BENUTZERDATEN SICHERN

ALLE BENUTZERDATEN LADEN

INITIALISIEREN

Drücken Sie ENTER.2.

Der Bildschirm „SICHERHEITS PASSWORT“ • wird angezeigt.

SICHERHEITS PASSWORT

3. Geben Sie das Passwort ein, das als Sicherheitspasswort im Sicherheitsmenü festgelegt wurde.

Ein Bestätigungsbildschirm wird angezeigt.

Wählen Sie mit ◀▶ 4.

„AUSFÜHREN“ aus und drücken Sie dann ENTER.

Hinweis

Bei dieser Ausführung geht der Projektor • in den Bereitschaftsmodus über, damit die Einstellungswerte reflektiert werden.

Initialisieren

Die verschiedenen Einstellungswerte werden auf ihre werkseitigen Standardeinstellungen zurückgesetzt.

Wählen Sie mit ▲▼ 1.

„INITIALISIEREN“ aus.

ALLE BENUTZERDATEN LADEN

INITIALISIEREN

SERVICE PASSWORT

Drücken Sie ENTER.2.

Der Bildschirm „SICHERHEITS PASSWORT“ • wird angezeigt.

SICHERHEITS PASSWORT

-

3. Geben Sie das Passwort ein, das als Sicherheitspasswort im Sicherheitsmenü festgelegt wurde.

- Der Bildschirm „INITIALISIEREN“ wird angezeigt.

INITIALISIEREN

ALLE BENUTZERDATEN

EINGANGSSIGNAL

NETZWERK/E-MAIL

LOGO BILD

ALLE BENUTZERDATEN:•

Für die Verwendung durch das Fachpersonal bestimmt. Alle Einstellungswerte einschließlich „EEINGANGSSIGNAL“, „NETZWERK/E-MAIL“ und „LOGO BILD“ werden auf ihre werkseitigen Standardwerte zurückgesetzt. Sie müssen das Gerät neu starten, um die Initialisierung von ALLE BENUTZERDATEN abzuschließen.

EINGANGSSIGNAL:•

Alle Einstellungswerte, die für die einzelnen Eingangssignale gespeichert wurden, werden gelöscht. Wenn lediglich einige der erfassten Signale gelöscht werden sollen, führen Sie die Schritte aus, die im Abschnitt „Löschung von Daten erfasster Signale“ beschrieben sind. (S. 44)

NETZWERK/E-MAIL:•

Setzt „NETZWERK/E-MAIL“ auf seinen werkseitigen Standardwert zurück.

LOGO BILD:•

Die Einstellungen der für LOGO1 und LOGO2 erfassten Bilder werden auf die werkseitigen Standardbilder zurückgesetzt. (S. 74)

4. Wählen Sie mit ▲▼ den gewünschten Initialisierungseintrag aus und drücken Sie dann ENTER.

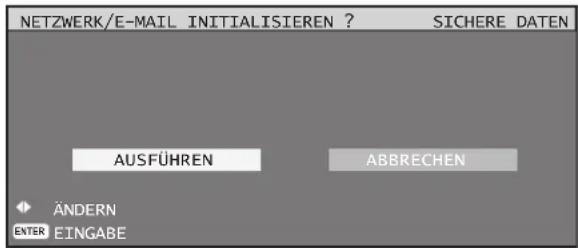

Ein Bestätigungsbildschirm wird angezeigt.

Wählen Sie mit ◀▶ 5. „AUSFÜHREN“ aus und drücken Sie dann ENTER.

Service password

Diese Funktion wird vom Wartungspersonal verwendet.

BILD IM BILD

Mit dieser Option können Sie die Funktion BILD IM BILD einstellen.

Verwendung der Funktion B-IN-B

Durch die Einblendung eines separaten

Teilbildschirms auf dem Hauptbildschirm können zwei Videos gleichzeitig projiziert werden.

Drücken Sie ENTER.1.

Der Bildschirm „BILD IM BILD“ wird angezeigt.

Wählen Sie mit ▲▼ die Option 2. „BILD IM BILD“ aus.

3. Wählen Sie mit ▲ ▼ eine Funktion aus. AUS:•

Die Funktion B-IN-B wird nicht verwendet.

ANWENDER1, ANWENDER2, ANWENDER3:• Die Funktion B-IN-B wird in Verbindung mit den Einstellungen verwendet, die unter „Einstellung der Funktion B-IN-B“ festgelegt wurden.

Drücken Sie ENTER.4.

Einstellung der Funktion B-IN-B

Die Einstellungen der Funktion B-IN-B können unter „ANWENDER1“, „ANWENDER2“ und „ANWENDER3“ gespeichert werden.

Weitere Informationen finden 1. Sie unter „Verwendung der Funktion B-IN-B“. Treffen Sie anschließend eine Auswahl aus „ANWENDER1“, „ANWENDER2“ und „ANWENDER3“.

- Die Einstellungen der für „BILD IM BILD MODUS“ ausgewählten Benutzerdaten werden angezeigt.

Wählen Sie mit ▲▼ den 2. gewünschten Einstellungspunkt aus und drücken Sie ENTER.

Das Untermenü für den ausgewählten Eintrag • wird angezeigt.

BILD IM BILD (Fortsetzung)

HAUPTFENSTER:•

Der Eingang für das Hauptfenster wird angezeigt. Wählen Sie mit ▲▼ eine Option aus und drücken Sie ENTER, um zu der Option zu wechseln. GRÖSSE: Die Größe des Hauptfensters kann zwischen 10 % und 100 % betragen. POSITION: Die Anzeigeposition des Hauptfens ters auf der Leinwand kann festgelegt werden.

NEBENFENSTER:•

Der Eingang für das Nebenfenster wird angezeigt. Wählen Sie mit ▲▼ eine Option aus und drücken Sie ENTER, um zu der Option zu wechseln. GRÖSSE: Die Größe des Nebenfensters kann zwischen 10 % und 100 % betragen. POSITION: Die Anzeigeposition des Nebenfens ters auf der Leinwand kann festgelegt werden.

FRAME LOCK:•

Mit dieser Option kann ausgewählt werden, auf welches Fenster Frame Lock angewendet werden soll. Mit den Schaltflächen ◀▶ können Sie zwischen Fenstern wechseln.

„HAUPTFENSTER“: Frame Lock wird für die Eingangssignale des Hauptfensters festgelegt. „NEBENFENSTER“: Frame Lock wird für die Eingangssignale des Nebenfensters festgelegt.

TYPE• :

Mit dieser Option kann das Fenster festgelegt werden, dass im Vordergrund angezeigt werden soll, wenn sich zwei Fenster überschneiden. Mit den Schaltflächen ◀▶ können Sie zwischen Fenstern wechseln. „HAUPTFENSTER“: Das Hauptfenster wird im Vordergrund angezeigt. „NEBENFENSTER“: Das Nebenfenster wird im Vordergrund angezeigt.

Hinweis

Bei manchen Signalen und Eingängen steht B-IN-B • nicht zur Verfügung. Weitere Informationen finden Sie unter „B-IN-B-Liste“. (S. 122)

Die Einstellungswerte des Hauptfensters, wie • z. B. Bildmodus, Gamma oder Farbton, werden übernommen.

Wenn die B-IN-B-Funktion aktiviert wurde, können • Sie die Größe und Position von Haupt- und Nebenfenster auf dem normalen Bildschirm (wenn das Menü ausgeblendet ist) mit den Tasten ◀▶ ändern.

Anzeige des internen Testbildes

Testbild

Die Auswirkungen der Einstellungen am Bild, an der Qualität, der Position, der Größe des Bildes und an anderen Faktoren zeigen sich bei Testbildern nicht. Blenden Sie das Eingangssignal ein, bevor Sie diese Einstellungen vornehmen.

Mit ◀▶ können Sie durch 1. die verschiedenen Testbilder schalten.

Angezeigte interne Testbilder

Die Einstellung ändert sich mit jeder Betätigung der Tasten ◀▶ folgendermaßen.

Einrichten der Sicherheitseinstellungen

Die Sicherheitsfunktion des Gerätes dient dazu, den Eingabebildschirm für das Passwort aufzurufen oder die URL des Unternehmens unter den projizierten Bildern anzuzeigen.

Anzeige des Sicherheitsbildschirms

Wenn der Sicherheitsbildschirm angezeigt wird, können Passwort- und Texteinstellungen vorgenommen werden.

Bei der ersten Verwendung ●

1. Drücken Sie ▲, ▶, ▼, ◀, ▲, ▶, ▼ und ◀ in dieser Reihenfolge.

Wenn das voreingestellte Passwort ● geändert wurde

Geben Sie das neue Passwort ein.

Drücken Sie ENTER.2.

Der Bildschirm „SICHERHEIT“ wird angezeigt.

Hinweis

Bei der Eingabe des Passwortes werden statt • den tatsächlichen Zeichen des Passwortes nur Sternchen (*) angezeigt.

Festlegung des Sicherheitspassworts

Der Bildschirm „SICHERHEITS PASSWORT“ kann angezeigt werden, wenn das Gerät eingeschaltet wurde.

Wenn nicht das richtige Passwort eingegeben wird, können nur die Tasten POWER STANDBY ( und SHUTTER bedient und das Objektiv eingestellt werden.

Wählen Sie mit ▲▼ die Option 1. „SICHERHEITS PASSWORT“ aus.

1. Wechseln Sie mit ◀▶ die Optionen für „SICHERHEITS PASSWORT“.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

EIN:

Die Passworteingabe wird aktiviert.

• AUS:

Die Passworteingabe wird deaktiviert.

Änderung des Sicherheitspassworts

Das Passwort kann geändert werden.

Wählen Sie mit ▲▼ die Option 1. „SICHERHEITS PASSWORT ÄNDERN“ aus.

Drücken Sie ENTER.2.

- Der Bildschirm „SICHERHEITS PASSWORT ÄNDERN“ wird angezeigt.

3. Drücken Sie ▲▼◀▶, um das Passwort festzulegen.

- Das Passwort kann aus bis zu acht Tasten bestehen.

Drücken Sie ENTER.4.

5. Geben Sie das Passwort zur Bestätigung erneut ein.

Drücken Sie ENTER.6.

Hinweis

- Bei der Eingabe des Passwortes werden statt den tatsächlichen Zeichen des Passwortes nur Sternchen (*) angezeigt.

Einstellen des Texts

Der eingestellte Text kann während der Projektion der Bilder dauerhaft angezeigt werden.

1. Wählen Sie mit ▲▼ „ANZEIGETEXT“ aus.

2. Mit ◀▶ können Sie zwischen den Optionen von „ANZEIGETEXT“ umschalten.

• Die Einstellung ändert sich mit jeder Betätigung der Tasten ◀▶ folgendermaßen.

AUS:•

Die Textanzeige wird deaktiviert.

TEXT:

Die Textanzeige wird aktiviert.

LOGO1:•

Das vom Anwender registrierte Bild wird projiziert.

LOGO2:•

Das vom Anwender registrierte Bild wird projiziert.

LOGO3:•

Das Panasonic-Logo wird projiziert.

Hinweis

Zur Erstellung der Bilder, die als „LOGO1“ und • „LOGO2“ verwendet werden können, ist eine besondere Software notwendig. Wenden Sie sich an Ihren Fachhändler.

Änderung des Texts

Wenn die „ANZEIGETEXT“ aktiviert ist, kann der angezeigt Text geändert werden.

Wählen Sie mit ▲▼ die Option 1. „TEXTWECHSEL“ aus.

Drücken Sie ENTER.2.

Der Bildschirm „TEXTWECHSEL“ wird • angezeigt.

3. Gehen Sie mit ◀▶ an die entsprechende Textstelle und wählen Sie mit ▲▼ die Zeichen aus.

Drücken Sie ENTER.4.

• Der Text wird nun geändert.

Einrichten der Sicherheitseinstellungen (Fortsetzung)

Einrichtung der Steuerungseinheit

Die Steuerung über die Fernbedienung und die Bedienelemente des Geräts kann eingeschränkt werden.

Wählen Sie mit ▲▼ 1. „BEDIENELEMENT EINSTELLUNG“ aus.

Drücken Sie ENTER.2.

Der Bildschirm „BEDIENELEMENT • EINSTELLUNG“ wird angezeigt.

BEDIENELEMENT EINSTELLUNG

BEDIENFELD

FERNBEDIENUNG

Wählen Sie mit ◀▶ die 3. „BEDIENFELD“ oder die „FERNBEDIENUNG“ aus.

BEDIENFELD:•

Sie können die Steuerung über die Bedienelemente des Geräts einschränken.

AKTIV:•

Ermöglicht die Steuerung über die Bedienelemente des Geräts.

INAKTIV:•

Verhindert die Steuerung über die Bedienelemente des Geräts.

FERNBEDIENUNG:•

Sie können die Steuerung über die Fernbedienung einschränken.

AKTIV:•

Ermöglicht die Steuerung über die Fernbedienung.

INAKTIV:•

Verhindert die Steuerung über die Fernbedienung.

Drücken Sie ENTER.4.

Der Bildschirm „BEDIENFELD“ oder • „FERNBEDIENUNG“ wird angezeigt.

Wählen Sie mit ▲▼ „AKTIV“ 5. oder „INAKTIV“ aus und drücken Sie dann ENTER.

Ein Bestätigungsbildschirm wird angezeigt.

Wählen Sie mit ◀▶ 6. „AUSFÜHREN“ und drücken Sie ENTER.

Hinweis

Wenn eine Einstellung reflektiert wird, wird das • Bildschirmmenü ausgeblendet. Wenn Sie das Gerät weiter bedienen möchten, rufen Sie das Hauptmenü mit der Taste MENU auf.

- Wenn bei der Einstellung „AKTIV“ versucht wird, den Projektor über die Fernbedienung oder die Bedienelemente des Geräts zu steuern, wird der Bildschirm für das Sicherheitspasswort angezeigt. Geben Sie zur Änderung einer Einstellung das Sicherheitspasswort ein und ändern Sie die Bedieneinstellung. Der Bildschirm für das Sicherheitspasswort wird ausgeblendet, wenn die Taste MENU gedrückt wird oder 10 Sekunden lang kein Bedienvorgang erfolgt ist.

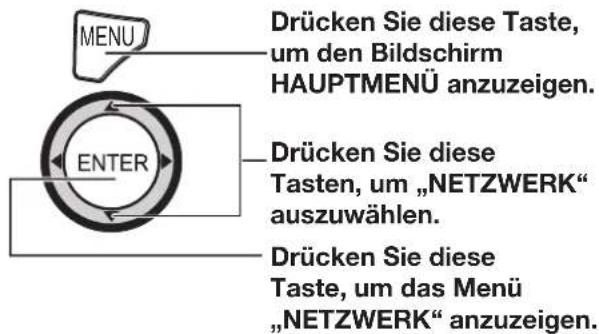

Verwendung der Netzwerkfunktion

So verwenden Sie die Netzwerkfunktionen.

Netzbereitschaft

Wenn sich der Projektor im Bereitschaftsmodus befindet, können Sie den Projektor über einen Computer ein- und ausschalten, der über ein kabelgebundenes lokales Netzwerk verbunden ist.

Wählen Sie mit ▲▼ die Option 1. „NETZWERK STANDBY“ aus.

1. Wechseln Sie mit ◀▶ die Optionen für „NETZWERK STANDBY“.

Die Einstellung ändert sich mit jeder Betätigung • der Tasten ◀▶ folgendermaßen.

AUS:•

Aktiviert die Funktion der Netzbereitschaft.

EIN:

Deaktiviert die Funktion der Netzbereitschaft.

Grundeinstellung der Netzwerkfunktion

Nehmen Sie die Grundeinstellung der Netzwerkfunktion vor der Verwendung der Netzwerkfunktionen vor.

Wählen Sie mit ▲▼ die Option 1. „NETZWERKEINSTELLUNG“ aus.

Drücken Sie ENTER.2.

Der Bildschirm „NETZWERKEINSTELLUNG“ • wird angezeigt.

HOST NAME	PROJEKTOR
DHCP	AUS
IP ADRESSE	192.168. 0. 8
SUBNET-MASKE	255.255.255. 0
GATEWAY	192.168. 0. 1
SPEICHERN

Drücken Sie ▲▼, um eine 3. Option auszuwählen, und drücken Sie dann ENTER, um die Einstellung zu ändern.

HOST NAME (Anzeige und Einstellung des • Host-Namens):

Ändern Sie diese Einstellung, wenn ein DHCP-Server verwendet werden soll.

Verwendung der Netzwerkfunktion (Fortsetzung)

DHCP (DHCP-Client-Funktion):•

Stellen Sie die Option „DHCP“ auf „EIN“, wenn die IP-Adresse automatisch über einen DHCP-Server bezogen werden soll. Stellen Sie die Option auf „AUS“, wenn kein DHCP-Server verwendet werden soll. Geben Sie die IP-Adresse ein, wenn kein DHCP-Server verwendet wird.

IP ADRESSE (Anzeige und Einstellung der • IP-Adresse):

Geben Sie die IP-Adresse ein, wenn kein DHCP-Server verwendet wird.

SUBNET-MASKE (Anzeige und Einstellung • der Subnet-Maske):

Geben Sie die Subnet-Maske ein, wenn kein DHCP-Server verwendet wird.

GATEWAY (Anzeige und Einstellung der • Gateway-Adresse):

Geben Sie die Gateway-Adresse ein, wenn kein DHCP-Server verwendet wird.

SPEICHERN:•

Speichert die aktuellen Netzwerkeinstellungen.

4. Wählen Sie mit ▲▼ „SPEICHERN“ und drücken Sie ENTER.

Hinweis

Der DHCP-Server muss bereits eingeschaltet sein, • wenn er in den Netzwerkeinstellungen aktiviert wird.

Weitere Informationen zu IP-Adresse, Subnet-• Maske und Gateway erhalten Sie beim Netzwerkadministrator.

Netzwerksteuerung

Legt die Methode der Netzwerksteuerung fest.

Wählen Sie mit ▲▼ die Option 1. „NETZWERKSTEUERUNG“ aus.

NETZWERKEINSTELLUNG

NETZWERKSTEUERUNG

NETZWERK STATUS

Drücken Sie ENTER.2.

Der Bildschirm „NETZWERKSTEUERUNG“ • wird angezeigt.

3. Wählen Sie mit ▲▼ die gewünschten Optionen aus und ändern Sie die Einstellung mit ◀▶. WEB STEUERUNG:•

Stellen Sie diese Funktion auf EIN, wenn Sie die Basis- und erweiterte Steuerung des Webbrowsers verbieten möchten. (S. 91-102)

• WEB ANSCHLUß:

Legen Sie die zu verwendende Portnummer fest.

• PJLink STEUERUNG:

Stellen Sie diese Option auf EIN, wenn die Steuerung über das PJLink-Protokoll erfolgen soll. (S. 103)

• NETZWERKSTEUERUNG:

Stellen Sie diese Option auf EIN, wenn die Steuerung mit dem Steuerbefehl über den seriellen Anschluss erfolgen soll. (S. 104-107) Wenn die Einstellungen ohne ein Administratorpasswort der Web-Browsersteuerung vorgenommen wurden, fügen Sie anstelle von STX ein aus 2 Byte bestehendes „00“ und anstelle von ETX einen Zeilenvorschubcode (0Dh) hinzu. Wenn die Einstellungen mit einem Administratorpasswort der Web-Browsersteuerung vorgenommen wurden, fügen Sie anstelle von STX einen aus 32 Byte bestehenden Hash-Wert sowie „00“ und anstelle von ETX einen Zeilenvorschubcode (0Dh) hinzu. Der Hash-Wert wird von MD5 erstellt, wobei „admin1:“, Passwort, „:“ und Zufallszahlen miteinander kombiniert werden. Bei den Zufallszahlen handelt es sich um 8-Byte-Werte, die beim Herstellen der Verbindung vom Projektor gesendet werden.

• NETZWERK PORT:

Legt die Portnummer fest, die für die Befehlssteuerung verwendet wird.

SPEICHERN:•

Speichert die aktuellen Steuerungseinstellungen für das Netzwerk.

Netzwerk status

Zeigt den Netzwerkstatus des Geräts an.

Wählen Sie mit ▲▼ die Option 1. „NETZWERK STATUS“ aus.

NETZWERKEINSTELLUNG

NETZWERKSTEUERUNG

NETZWERK STATUS

Drücken Sie ENTER.2.

Der Bildschirm „NETZWERK STATUS“ wird • angezeigt.

NETWORK STATUS
DHCP	OFF
IP ADDRESS	192.168. 0.8
SUBNET MASK	255.255.255.0
GATEWAY	192.168. 0.1
DNS1	0.0.0.200
DNS2	0.0.0.0
MAC ADDRESS	00:0B:97:41:03:05

Wiederherstellung der werkseitig vorgenommenen Standardeinstellungen für die Netzwerkfunktionen

Die Einstellungen der Netzwerkfunktion wie IP-Adresse, Passwort und E-Mail-Einstellungen können mit dem Initialisierungsmenü der Projektor-Einrichtung auf ihre werkseitigen Einstellungen zurückgesetzt werden. (S. 82)

Netzwerkverbindungen

Der Projektor ist mit verschiedenen Netzwerkfunktionen ausgestattet. Mit einer Web-Browser-Steuerung können folgende Funktionen von einem Computer aus durchgeführt werden.

Projektoreinstellungen•

Projektorstatusanzeige•

Versand von E-Mail-Nachrichten, wenn ein Problem mit dem Projektor auftritt.

Hinweis

Zur Verwendung der Netzwerkfunktion ist ein Netzwerkkabel erforderlich.

Zur Verwendung dieser Funktion ist ein Web-Browser erforderlich. Stellen Sie sicher, das im System ein Web-• Browser verfügbar ist.

Als Betriebssystem des PCs muss Microsoft Windows 98SE/Me/NT4.0/2000/XP/Vista verwendet werden.

Verwenden Sie als Web-Browser Internet Explorer 6.0 oder neuer oder Netscape Communicator 7.0 oder • neuer.

Zur Verwendung der E-Mail-Funktion muss eine Verbindung zu einem E-Mail-Server hergestellt werden.

Stellen Sie sicher, dass die E-Mail-Funktion in Ihrem System verfügbar ist.

Verwenden Sie ein abgeschirmtes Patch-Netzwerkkabel Kategorie 5 oder höher.

Das Netzwerkkabel darf maximal 100 m lang sein.

Name und Funktion der Netzwerkbauteile

Vorsicht

- Wenn der Netzwerkanschluss von elektrostatisch aufgeladenen Händen (oder Geräten) berührt wird, kann dies zu einer Fehlfunktion führen.

Berühren Sie die Metallteile des LAN-Anschlusses und des Netzwerkkabels nicht.

- Schließen Sie das für den Gebrauch in geschlossenen Räumen bestimmte Zubehör an das lokale Netz (LAN) an.

Zugriff über einen Web-Browser

Rufen Sie den Web-Browser auf dem PC auf.1.

Geben Sie die IP-Adresse des Projektors im URL-Eingabefeld des Web-2. Browsers ein.

Geben Sie den „User Name“ und das „Password“ ein.3.

Werkseinstellungen

Benutzername: user1 (Benutzerberechtigungen)

admin1 (Administratorberechtigungen)

Passwort: panasonic (in Kleinbuchstaben)

Drücken Sie OK, um die Seite mit dem Status des Projektors anzuzeigen.4.

Hinweis

Nehmen Sie Einstellungen nicht in zwei Browserfenstern gleichzeitig vor.

Ändern Sie zuerst das Passwort.

Die Administratorrechte ermöglichen die Nutzung sämtlicher Funktionen. Mit den Benutzerrechten können • lediglich „Projektorstatus“, „Fehlerinformationen“, „Netzwerkstatus“, „Grundlegende Steuerung“ und „Passwort ändern“ genutzt werden.

Wenn das Passwort dreimal hintereinander falsch eingegeben wird, wird der Zugang mehrere Minuten lang • gesperrt.

Seite für Änderung des Passworts

Klicken Sie auf [Change password].

Eingabefeld für das alte Passwort

Eingabefeld für das neue Passwort Eingabefeld für das neue Passwort (erneute Eingabe zur Bestätigung) Schaltfläche zur Ausführung der Passwortänderung

Wenn Sie sich mit Administratorrechten anmelden, wird die Schaltfläche für die Neufestlegung des Passworts für Benutzerrechte angezeigt.

Seite „Basic Control“

Diese Seite wird als Startseite angezeigt, wenn Sie über den Web-Browser auf den Projektor zugreifen. Um von einer anderen Seite hierher zu gelangen, klicken Sie auf [Projector control], dann auf [Basic control].

Register für Seitenwahl

Klicken Sie auf diese, um Seiten zu wechseln.

Zeigt den Bildschirmanzeigestatus an. Wird auch dann angezeigt, wenn die Bildschirmanzeige des Projektors deaktiviert wurde.

Schaltfläche Monitorinformationen

Wenn Sie auf diese Schaltfläche klicken, wird der Status des Projektors angezeigt.

Schaltfläche für Einrichtung im Detail

Klicken Sie auf diese Option, um die Seite für erweiterte Einstellungen aufzurufen.

Schaltfläche zur Änderung des Passworts

Betriebsanzeige (Ein/Aus)

SHUTTER-Anzeige

Anzeigen/Ausblenden der OSD (Bildschirmanzeige)

Umschalten der Systemart

Auswahl des Eingangssignals

Verwendung der Netzwerkfunktion (Fortsetzung)

Seite zur Anzeige der Detaileinstellungen

Klicken Sie auf [Projector control] und dann auf [Detail control], um die Detaileinstellungen anzuzeigen.

Seite für Status des Projektors

Klicken Sie auf [Status] und dann auf [Projector status], um die Statusinformationen anzuzeigen. Auf dieser Seite wird der Projektorstatus für die unten aufgeführten Optionen angezeigt.

hlerinformationsseite

Wenn auf der Statusinformationsseite angezeigt wird, klicken Sie auf diese

Schaltfläche, um Details zu diesem Fehler anzuzeigen.

Abhängig von der Art des Fehlers wird der Projektor zu seinem eigenen Schutz ggf. in den •

Bereitschaftsmodus geschaltet.

OK: Normaler Betrieb
FAILED: Es ist ein Problem aufgetreten.

Wenn für eine Option [FAILED] angezeigt wird ●

Parameter Beschreibung
MAIN CPU BUS In den Mikrocomputerschaltkreisen ist ein Problem aufgetreten. Wenden Sie sich an Ihren Fachhändler.
FAN Im Lüfter oder seinem Antriebsschaltkreis ist ein Problem aufgetreten. Wenden Sie sich an Ihren Fachhändler.
OPTICS MODULE TEMPERATURE	Die Temperatur im Inneren des Projektors ist sehr hoch. Möglicherweise wird der Projektor in einer Betriebsumgebung verwendet, in der die Umgebungstemperatur sehr hoch ist, z. B. in der Nähe einer Heizung.
INPUT AIR TEMPERATURE	Die Temperatur der zugeführten Luft ist zu hoch. Möglicherweise wird der Projektor in einer Betriebsumgebung verwendet, in der die Umgebungstemperatur sehr hoch ist, z. B. in der Nähe einer Heizung.
OUTPUT AIR TEMPERATURE	Die Temperatur in der Umgebung der Lampe ist zu hoch. Es kann sein, dass die Lüftungsöffnungen des Projektors blockiert sind.
LAMP REMAIN TIME Die maximale Nutzungsdauer der Lampe wurde überschritten. Die Lampe muss ausgetauscht werden.
LAMP STATUS	Die Lampe leuchtet nicht mehr.Lassen Sie die Lampe abkühlen und schalten Sie das Gerät wieder ein.
APERTURE (CONTRAST-SHUTTER)	In den Schaltkreisen der Kontrastabblendung ist ein Problem aufgetreten. Wenden Sie sich an Ihren Fachhändler.
SHUTTER (MUTE-SHUTTER)	In den Schaltkreisen der Abblende ist ein Problem aufgetreten. Wenden Sie sich an Ihren Fachhändler.
DIRTY AIR FILTER	Der Luftfilter ist verstaubt.Schalten Sie den Schalter MAIN POWER wie auf S. 37 beschrieben aus und reinigen Sie den Luftfilter. (S. 110-111)
AIR FILTER CLEANER UNIT Der Luftfilter ist nicht eingebaut. Bauen Sie den Luftfilter ein.
OPTICS MODULE TEMP. SENSOR	Am Temperatursensor im Inneren des Projektors ist ein Problem aufgetreten. Wenden Sie sich an Ihren Fachhändler.
INPUT AIR TEMP.SENSOR	Am Sensor, der die Temperatur der zugeführten Luft misst, ist ein Problem aufgetreten. Wenden Sie sich an Ihren Fachhändler.
OUTPUT TEMP. SENSOR	Am Sensor, der die Temperatur der abgeführten Luft misst, ist ein Problem aufgetreten. Wenden Sie sich an Ihren Fachhändler.
BATTERY Die Reservebatterie ist leer. Wenden Sie sich an Ihren Fachhändler.
CLOGGED FILTER SENSOR Problem mit verstopftem Filtersensor. Wenden Sie sich an Ihren Fachhändler.
AC POWER	Spannungsabfall bei der Stromzufuhr. Überprüfen Sie, ob die Stromzufuhr dem Verbrauch des Projektors angemessen ist.
LENS SHIFT	Es ist ein Problem mit dem Schaltkreis der Objektivverschiebung aufgetreten. Wenden Sie sich an Ihren Fachhändler.

Verwendung der Netzwerkfunktion (Fortsetzung)

Mail-Einrichtungsseite

Wenn am Projektor ein Problem auftritt oder wenn die Verwendungsdauer der Lampe eine bestimmte Zeit überschreitet, kann eine E-Mail an eine oder zwei angegebene E-Mail-Adressen verschickt werden. Klicken Sie auf [Detailed set up] und dann [E-mail set up], um die Seite zur Einrichtung der E-Mail zu aktivieren.

Wählen Sie die Bedingungen für die Versendung von E-Mails aus.

MAIL CONTENTS:

Wählen Sie zwischen „NORMAL“ oder „SIMPLE“.

ERROR:

Im Selbsttest wird ein Fehler erkannt.

LAMP1 RUNTIME:

Die restliche Lebensdauer der Lampe hat den im Feld angegebenen Wert erreicht.

LAMP2 RUNTIME:

Die restliche Lebensdauer der Lampe hat den im Feld angegebenen Wert erreicht.

LAMP3 RUNTIME:

Die restliche Lebensdauer der Lampe hat den im Feld angegebenen Wert erreicht.

LAMP4 RUNTIME:

Die restliche Lebensdauer der Lampe hat den im Feld angegebenen Wert erreicht.

INPUT AIR TEMPERATURE:

Die Temperatur der zugeführten Luft hat den im Feld angegebenen Wert erreicht.

OUTPUT AIR TEMPERATURE:

Die Temperatur der abgeführten Luft hat den im Feld angegebenen Wert erreicht.

Regelmäßige Warnungen (E-Mails werden zur angegebenen, in den Kästchen markierten Zeit versendet)

Verwendung der Netzwerkfunktion (Fortsetzung)

Mail-Einrichtungsseite (Fortsetzung)

Geben Sie die zweite E-Mail-Adresse ein, wenn zwei E-Mail-Adressen verwendet werden sollen. Lassen Sie das Feld leer, wenn die zweite E-Mail-Adresse nicht verwendet wird.

Möglicherweise wird der Projektor in einer Betriebsumgebung verwendet, in der die Umgebungstemperatur sehr hoch ist, z. B. in der Nähe einer Heizung.

MAIL CONTENTS:

Wählen Sie zwischen „NORMAL“ oder „SIMPLE“.

ERROR:

Im Selbsttest wird ein Fehler erkannt.

LAMP1 RUNTIME:

Die restliche Lebensdauer der Lampe hat den im Feld angegebenen Wert erreicht.

LAMP2 RUNTIME:

Die restliche Lebensdauer der Lampe hat den im Feld angegebenen Wert erreicht.

LAMP3 RUNTIME:

Die restliche Lebensdauer der Lampe hat den im Feld angegebenen Wert erreicht.

LAMP4 RUNTIME:

Die restliche Lebensdauer der Lampe hat den im Feld angegebenen Wert erreicht.

INPUT AIR TEMPERATURE:

Die Temperatur der zugeführten Luft hat den im Feld angegebenen Wert erreicht.

OUTPUT AIR TEMPERATURE:

Die Temperatur der abgeführten Luft hat den im Feld angegebenen Wert erreicht.

Aktivieren Sie diese Kontrollkästchen, wenn E-Mails regelmäßig an die zweite E-Mail-Adresse gesendet werden sollen. Die E-Mails werden an den angegebenen Tagen zur angegebenen Uhrzeit versendet.

Schaltfläche zur Speicherung der Einstellungen

Seite für Einrichtung der Authentifizierung

Wenn zum Versand von E-Mails die POP-Authentifizierung notwendig ist, können Sie den POP-Server auf dieser Seite einrichten.

Klicken Sie auf [Detailed set up] und dann auf [Authentication set up], um die Einrichtungsseite für den POP-Server anzuzeigen.

ng-Testseite

Auf dieser Seite können Sie überprüfen, ob das Netzwerk eine Verbindung zum E-Mail-Server, zum POP-Server, zum DNS-Server usw. herstellen kann.

Klicken Sie auf [Detailed set up] und dann auf [Ping test], um die Ping-Testseite anzuzeigen.

■halt der versendeten E-Mails

Wenn die E-Mail-Einrichtung abgeschlossen wurde, werden E-Mails mit folgendem Inhalt versendet.

=== Panasonic projector report(CONFIGURE) ===
Projector Type    : Dw100

---- E-mail setup data ----
TEMPERATURE WARNING SETUP
MINIMUM TIME    at [ 60] minutes interval
INPUT AIR TEMPERATURE   Over [ 35degC / 95degF ]
OUTPUT AIR TEMPERATURE   Over [ 60degC / 140degF ]

ERROR    [ ON ]
LAMP1 RUNTIME    [ OFF ]    at REMAIN [ 200] H
LAMP1 RUNTIME    [ OFF ]    at REMAIN [ 100] H
LAMP2 RUNTIME    [ OFF ]    at REMAIN [ 200] H
LAMP2 RUNTIME    [ OFF ]    at REMAIN [ 100] H
LAMP3 RUNTIME    [ OFF ]    at REMAIN [ 200] H
LAMP3 RUNTIME    [ OFF ]    at REMAIN [ 100] H
LAMP4 RUNTIME    [ OFF ]    at REMAIN [ 200] H
LAMP4 RUNTIME    [ OFF ]    at REMAIN [ 100] H
INPUT AIR TEMPERATURE   [ OFF ]
OUTPUT AIR TEMPERATURE   [ OFF ]

PERIODIC REPORT
Sunday    [ ON ]    Monday    [ ON ]    Tuesday    [ ON ]    Wednesday    [ ON ]
Thursday    [ ON ]    Friday    [ ON ]    Saturday    [ ON ]

00:00    [ ON ]    01:00    [ ON ]    02:00    [ ON ]    03:00    [ ON ]
04:00    [ ON ]    05:00    [ ON ]    06:00    [ ON ]    07:00    [ ON ]
08:00    [ ON ]    09:00    [ ON ]    10:00    [ ON ]    11:00    [ ON ]
12:00    [ ON ]    13:00    [ ON ]    14:00    [ ON ]    15:00    [ ON ]
16:00    [ ON ]    17:00    [ ON ]    18:00    [ ON ]    19:00    [ ON ]
20:00    [ ON ]    21:00    [ ON ]    22:00    [ ON ]    23:00    [ ON ]

---- check system ----
MAIN CPU BUS        [ OK ]
FAN                [ OK ]
OPTICS MODULE TEMPERATURE   [ OK ]
INPUT AIR TEMPERATURE   [ OK ]
OUTPUT AIR TEMPERATURE   [ OK ]
LAMP1 REMAIN TIME   [ OK ]
LAMP2 REMAIN TIME   [ OK ]
LAMP3 REMAIN TIME   [ OK ]
LAMP4 REMAIN TIME   [ OK ]

Wenn ein Fehler auftritt, wird folgende E-Mail versendet. ●

=== Panasonic projector report(ERROR) ===
Projector Type : DW100

---- check system ----
MAIN CPU BUS [ OK ]
FAN [ OK ]
OPTICS MODULE TEMPERATURE [ OK ]
INPUT AIR TEMPERATURE [ OK ]
OUTPUT AIR TEMPERATURE [ OK ]
LAMP1 REMAIN TIME [ OK ]
LAMP2 REMAIN TIME [ OK ]
LAMP3 REMAIN TIME [ OK ]
LAMP4 REMAIN TIME [ OK ]
LAMP1 STATUS [ OK ]
LAMP2 STATUS [ OK ]
LAMP3 STATUS [ OK ]
LAMP4 STATUS [ OK ]
APERTURE(CONTRAST-SHUTTER) [ OK ]
SHUTTER(MUTE-SHUTTER) [ OK ]
DIRTY AIR FILTER [ FAILED ]
AIR FILTER CLEANER UNIT [ OK ]
OPTICS MODULE TEMP.SENSOR [ OK ]
INPUT AIR TEMP.SENSOR [ OK ]
OUTPUT AIR TEMP.SENSOR [ OK ]
BATTERY [ OK ]
CLOGGED FILTER SENSOR [ OK ]
LENS SHIFT [ OK ]
COVER OPEN [ OK ]
AC POWER [ OK ]
(Error code 00 00 00 00 00 00 00 00 00 00 10 00 00 00 00)

Input air temperature : 27 degC / 80 degF
Optics module temperature : 34 degC / 93 degF
Output air temperature : 33 degC / 91 degF
SET RUNTIME 419 H
POWER ON 12 times
LAMP1 ON 419 times
LAMP1 HIGH 314 H
LAMP2 ON 363 times
LAMP2 HIGH 252 H

Seite zur Einstellung der Uhrzeit

Klicken Sie auf [Detailed set up] und dann auf [Adjust clock], um die Seite zur Einstellung der Uhrzeit anzuzeigen.

Hinweis

Wenn die Uhr sofort nach der Einstellung der richtigen Uhrzeit falsch geht, muss die Batterie gewechselt • werden. Wenden Sie sich zum Austausch der Batterie an den Händler, bei dem Sie den Projektor erworben haben.

Netzwerkkonfigurationsseite

Klicken Sie auf [Detailed set up] und dann auf [Network config], um die Netzwerkkonfigurationsseite anzuzeigen.

Verwendung der Netzwerkfunktion (Fortsetzung)

■rmware-Aktualisierungsseite

(Die Firmware darf nur von einem ausgebildeten Fachmann aktualisiert werden.)

Geben Sie hier den Dateinamen für die Firmware ein, die für die Aktualisierung verwendet werden soll.

Klicken Sie dann auf die Schaltfläche [Upload]. Es wird mit der Datenübertragung begonnen.

Es kann einige Minuten dauern, bis die Datenübertragung abgeschlossen ist. Die benötigte Zeit hängt von den Netzwerkbedingungen ab.

Zeigt die aktuelle Version an.

Zeigt die aktualisierte Version an.

Vergleichen Sie die aktualisierte Version mit der aktuellen Version. Wenn die Angaben richtig sind, klicken Sie auf [OK]. Die Daten der älteren Version werden nun überschrieben.

Schalten Sie das Gerät nicht ab, während die Daten der älteren Version überschrieben werden.

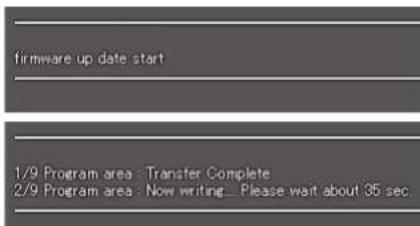

Während des Überschreibens der Daten werden Meldungen wie die unten abgebildete angezeigt.

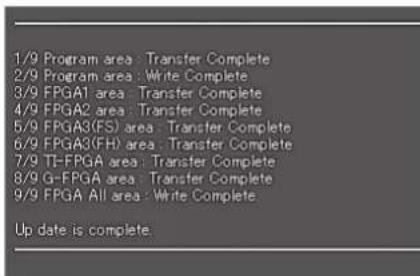

Folgende Meldung wird nach dem Abschluss der Überschreibung der Daten der älteren Version angezeigt.

Verwendung des PJLink™-Protokoll

Die Netzwerkfunktion des Projektors unterstützt PJLink™ der Klasse 1, und mit dem PJLink™-Protokoll können Projektoreinstellungen vorgenommen und Operationen zur Abfrage des Projektorstatus über einen PC ausgeführt werden.

Unterstützte Befehle

In der folgenden Tabelle werden die Protokollbefehle für PJLink™ aufgeführt, die zur Steuerung des Projektors verwendet werden können.

Befehl Bedienung Anmerkungen
POWR Bedienung der Stromversorgung		Parameter0 = Bereitschaft1 = EIN
POWR ? Abfrage des Gerätestatus		Parameter0 = Bereitschaft 1 = EIN2 = Gerät wird gekühlt 3 = Gerät wird angelaufen
INPT Eingangsauswahl		Parameter11 = RGB1 12 = RGB221 = VIDEO 22 = S-VIDEO31 = DVI-D32 = AUX (Nur wenn ET-MD77DV, ET-MD77SD1 ET-MD77SD3 oder ET-MD100SD4 eingebaut sind.)
INPT ? Abfrage der Eingangsauswahl
AVMT Shutter-Steuerung		Parameter30 = Shutter-Modus aus (Bildausblendung wird aufgehoben)31 = Shutter-Modus ein (Bildausblendung)
AVMT ? Abfrage des Shutter-Modus
ERST? Abfrage des Fehlerstatus		Parameter1. Byte: Zeigt Lüfterfehler an, Wert 0–22. Byte: Zeigt Lampenfehler an, Wert 0–23. Byte: Zeigt Temperaturfehler an, Wert 0–24. Byte: Zeigt Fehler im Zusammenhang mit geöffneten Abdeckungen an, Wert 0–25. Byte: Zeigt Luftfilterfehler an, Wert 0–26. Byte: Zeigt sonstige Fehler an, Wert 0–2Definitionen für jeden Wert von 0 bis 2:0 = Kein Fehler bekannt 1 = Warnung 2 = Fehler
LAMP ?	Abfrage des Lampenstatus	Parameter1. Zahlenfolge (Ziffer 1–5): Betriebsdauer von Lampe 12. Zahl: 0 = Lampe 1 aus, 1 = Lampe 1 an3. Zahlenfolge (Ziffer 1–5): Betriebsdauer von Lampe 24. Zahl: 0 = Lampe 2 aus, 1 = Lampe 2 an5. Zahlenfolge (Ziffer 1–5): Betriebsdauer von Lampe 36. Zahl: 0 = Lampe 3 aus, 1 = Lampe 1 an7. Zahlenfolge (Ziffer 1–5): Betriebsdauer von Lampe 48. Zahl: 0 = Lampe 4 aus, 1 = Lampe 2 an
INST ?	Abfrage derEingangsauswahlliste	Als Parameter ausgegeben.„11 12 21 22 31“ (Wenn ET-MD77DV, ET-MD77SD1 ET-MD77SD3 oder ET-MD100SD4 eingebaut wurden, wird „11 12 21 22 31 32“ ausgegeben.)
NAME ?	Abfrage des Projektornamens	Der Name, der unter „HOST NAME“ in den „NETZW.-EINST.“ festgelegt wurde, wird ausgegeben.
INF1 ?	Abfrage des Herstellernamens	Es wird „Panasonic“ ausgegeben.
INF2 ?	Abfrage des Modellnamens	Es wird „DW100“ ausgegeben.
INFO ?	Abfrage sonstiger Informationen	Informationen wie z. B. die Versionsnummer werden ausgegeben.
CLSS ?	Abfrage vonKlasseninformationen	Es wird „1“ ausgegeben.

■ Sicherheitsautorisierung für PJLink™

Wenn Sie PJLink™ mit Sicherheitsautorisierung einsetzen, kann sowohl das bei der Steuerung über den Web-Browser festgelegte Passwort für Administratorrechte als auch das für Benutzerrechte festgelegte Passwort als Passwort für PJLink™ verwendet werden.

Wenn Sie PJLink™ ohne Sicherheitsautorisierung einsetzen, stellen Sie die Nutzung ohne Passwort für Administratorrechte und Benutzerrechte zur Steuerung über den Web-Browser ein.

• PJLink™ wurde in Japan, den USA und anderen Ländern und Regionen als Warenzeichen angemeldet.
  Weitere Informationen zu den technischen Daten von PJLink™ finden Sie auf der Website der Japan Business Machine and Information System Industries Association.
  Internetadresse: http://pjlink.jbmia.or.jp/

Verwenden der seriellen Anschlüsse

Das Gerät ist mit seriellen Anschlüssen (SERIAL) ausgestattet, die sich im Anschlussbereich befinden. Dieser Anschluss ist kompatibel mit RS-232C/RS-422. Das Gerät verfügt ebenfalls über einen seriellen Ausgang, um die Bedienung mehrerer Projektoren gleichzeitig zu ermöglichen.

Anschlussbeispiele

ir RS-232C

Ein Projektor ●

D-Sub 9-Stift (Buchse)

Mehrere Projektoren ●

Siftzuweisungen und Signalnamen

D-Sub 9-Stift(Buchse),Außenansicht[IMAGE]	Stift Nr.	Signalname Beschreibung
	1		NC
	2	TXD	Daten senden
	3	RXD	Daten empfangen
	4		Interne Verbindung
	5	GND	Masse
	6		NC
	7	CTS	Interne Verbindung
	8	RTS
	9		NC

■ommunikationsbedingungen (werkseitige Einstellungen)

Signalebene	RS-232C-kompatibel
Synchronisationsverfahren	Start-Stopp-Synchronisation
Baudrate	9 600 B/s
Parität	Keine
Zeichenlänge	8 Bit
Stoppbit	1 Bit
X-Parameter	Keine
S-Parameter	Keine

RS-422

Ein Projektor ●
D-Sub 9-Stift (Buchse)

Mehrere Projektoren ●

Siftzuweisungen und Signalnamen

Stift Nr.	Signal-name	Beschreibung
1		NC
2	TXD(-)	Datenübertragungsanschluss (-)
3	RXD(+)	Datenempfangsanschluss (+)
4		Interne Verbindung
5		NC
6		Interne Verbindung
7	TXD(+)	Datenübertragungsanschluss (+)
8	RXD(-)	Datenempfangsanschluss (-)
9	FG	GND

D-Sub 9-Stift(Stecker),Außenansicht

1 5

6 9

SeriellerEingang

Stift Nr.	Signal-name	Beschreibung
1		NC
2	RXD(-)	Datenempfangsanschluss (-)
3	TXD(+)	Datenübertragungsanschluss (+)
4		Interne Verbindung
5		NC
6		Interne Verbindung
7	RXD(+)	Datenempfangsanschluss (+)
8	TXD(-)	Datenübertragungsanschluss (-)
9	FG	GND

■mmunication conditions (Factory setting)

Signalebene RS-422-kompatibel
Synchronisationsverfahren	Start-Stopp-Synchronisation
Baudrate	9 600 B/s
Parität	Keine
Zeichenlänge	8 Bit
Stoppbit	1 Bit
X-Parameter	Keine
S-Parameter	Keine

Verwenden der seriellen Anschlüsse (Fortsetzung)

Grundformat

Die Übertragung beginnt mit STX und wird dann mit ID, dem Befehl, dem Parameter und schließlich ETX fortgesetzt. Fügen Sie je nach Befehl die entsprechenden Parameter hinzu.

Vorsicht

Nach dem Aufleuchten der Lampe kann 10 bis 60 Sekunden kein Befehl gesendet oder empfangen werden. • Senden Sie den Befehl, nachdem dieser Zeitraum vergangen ist.

- Warten Sie bei der Übertragung mehrere Befehle eine halbe Sekunde nach dem Empfang der Antwort des Projektors, bevor Sie den nächsten Befehl senden. Wenn ein Befehl ohne Parameter gesendet wird, muss der Doppelpunkt (:) nicht verwendet werden.

Hinweis

• Wenn ein falscher Befehl gesendet wird, sendet der Projektor den Status „ER401“ oder „ER402“ an den PC.
• In der RS-232C-Schnittstelle werden die Projektor-IDs ZZ (ALLE) und eine Gruppe von 1 bis 64 und 0A bis 0Z unterstützt.
• Der „STX“-Zeichenkode ist 02, der „ETX“-Zeichenkode ist 03.
• Wenn ein Befehl mit einer Projektor-ID gesendet wird, gibt der Projektor nur in folgenden Fällen eine Antwort: Wenn es sich um seine Projektor-ID handelt
  Wenn die ID-Angabe „ALL“ lautet und die Antwortfunktion (ID ALL) aktiviert ist Wenn die ID-Angabe „Gruppe“ lautet und die Antwortfunktion (ID Group) aktiviert ist

Steuerungsbefehle

Bei der Bedienung des Projektors über einen Computer stehen folgende Befehle zur Verfügung:

Befehl	Funktion des Befehls	Anmerkungen
PON	Gerät „Ein“	Im Bereitschaftsmodus ist nur der Befehl „PON“ zulässig.Wenn die Lampe eingeschaltet und bedient wird, wird „PON“ nicht angenommen.
POF	Gerät „Aus“
IIS	Umschalten des Eingangsmodus	ParameterVID = VIDEO SVD = S-VIDEO DVI = DVI-DRG1 = RGB1 RG2 = RGB2 AUX = AUX
QSL	Abfrage des aktiven Lampenmodus	Parameter0 = VIERFACH, 1 = L1/L4, 2 = L2/L3, 3 = DOPPEL, 4 = L1/L2/L3, 5 = L1/L2/L4,6 = L1/L3/L4, 7 = L2/L3/L4, 8 = DREIFACH, 9 = L1, 10 = L2, 11 = L3, 12 = L4,13 = EINZELN
LPM	Aktiver Lampenmodus	Parameter0 = VIERFACH, 1 = L1/L4, 2 = L2/L3, 3 = DOPPEL, 4 = L1/L2/L3, 5 = L1/L2/L4,6 = L1/L3/L4, 7 = L2/L3/L4, 8 = DREIFACH, 9 = L1, 10 = L2, 12 = L4,13 = EINZELN

Hinweis

- Wenn Sie eine detaillierte Befehlsliste benötigen, wenden Sie sich an Ihren Fachhändler.

Kabelspezifikationen

■nschluss an einen PC

Für RS-232C ●

■eim Anschluss mehrerer Projektoren

Vorsicht

Zum Anschluss des Computers an den SERIAL-Anschluss benötigen Sie ein entsprechendes • Kommunikationskabel, das an Ihren PC passt.

Verwenden des Remote2-Anschlusses

Mit dem REMOTE2-Anschluss des Geräts kann der Projektor über eine Bedienkonsole o.ä., die sich an einem Ort befindet, an dem das Infrarotsignal nicht mehr empfangen werden kann, bedient werden.

Beispiel für eine Systeminstallation mit Bedienkonsole

Projektor in einem Sitzungsraum Bedienkonsole in einem anderen Raum

Stiftzuweisungen und Bedienung

Überbrücken Sie bei der Bedienung über die Bedienkonsole Stift ① und ②.

	Name des Anschlusses	Offen (H) Kurz (L)
1	GND GND
2	POWER AUS EIN
3	RGB1 Sonstige RGB1
4	RGB2 Sonstige RGB2
5	VIDEO Sonstige VIDEO
6	S-VIDEO Sonstige S-VIDEO
7	DVI-D Sonstige DVI-D
8	SHUTTER AUS EIN
9	RST / SET	Über Fernbedienung gesteuert	Über externen Kontakt gesteuert

Hinweis

In der obigen Abbildung werden die Stiftzuweisung und die Details zur Steuerung angezeigt, wenn „REMOTE2 • MODUS“ (Seite 78) auf „STANDARD“ eingestellt ist. Wenn Sie „REMOTE2 MODUS“ mit „ANWENDER“ verwenden, entsprechen die Stiftzuweisung und die Details zur Steuerung denen für „ANWENDER“.

- Wenn Stift ① und ⑨ überbrückt werden, stehen folgende Tasten am Gerät und auf der Fernbedienung nicht zur Verfügung.

POWER-Taste, SHUTTER-Taste

Auch die entsprechenden RS-232C-Befehle und Netzwerkfunktionen können nicht mehr verwendet werden.

- Wenn Stift ① und Stift ⑨ überbrückt werden und dann einer der Stifte ③ bis ⑦ auf Stift ① gelegt wird, stehen folgende Tasten am Gerät und auf der Fernbedienung nicht mehr zur Verfügung.

POWER-Taste, Eingangsauswahltasten (RGB1, RGB2, DVI-D, AUX, VIDEO, S-VIDEO), SHUTTER-Taste Auch die entsprechenden RS-232C-Befehle und Netzwerkfunktionen können nicht mehr verwendet werden.

Anzeige der Monitorlampen

An der Vorderseite des Geräts befinden sich fünf Überwachungsanzeigen, die den Anwender über den Zeitpunkt eines notwendigen Lampenwechsels und ungewöhnliche Temperaturen im Inneren des Geräts informieren. Diese Anzeigen stellen den Grad der Normabweichung durch eine Kombination von blinkenden oder leuchtenden Lampen dar. Schalten Sie das Gerät ab und ergreifen Sie die entsprechende Maßnahme anhand der unten aufgeführten Tabelle.

Name der Überwachungslampe	Lampenanzeige	Informationen Prüfmaßnahme Abhilfe
TEMP-Anzeige	Leuchtet rot	Aufwärmstatus	Haben Sie das Gerät • eingeschaltet, als die Umgebungstemperatur sehr niedrig war (ca. 0 °C)?	Warten Sie ca. fünf Minuten im • gegenwärtigen Status.Stellen Sie das Gerät an einem Ort mit • einer Umgebungstemperatur von 0 °C bis 45 °C auf.
		Hohe Innentemperatur	Überprüfen Sie, ob • die Lüftungsöffnungen blockiert sind.Ist die Raumtemperatur • zu hoch?Ist der Luftfilter verstopft?•Wurde die • Temperaturwarnung angezeigt?	Entfernen Sie den Gegenstand, der die • Lüftungsöffnung blockiert.Stellen Sie den Projektor an einem Ort mit einer Temperatur von 0 °C bis 45 °C und einer Luftfeuchtigkeit von 10 % bis 80 % (keine Kondensation) auf.Schalten Sie den MAIN POWER-Schalter nach der Vorgehensweise auf Seite 37 aus und reinigen sie den Luftfilter. (S. 110–111)
	Blinkt rot (2 Mal)	Hohe Innentemperatur (Bereitschaftszustand)
	Blinkt rot (3 Mal)	Der Lüfter hat sich ausgeschaltet.		• Schalten Sie das Gerät mit dem MAIN POWER-Schalter nach der Vorgehensweise auf Seite 37 aus und wenden Sie sich an Ihren Fachhändler.
LAMP-Anzeige	Leuchtet rot	Zeigt den Zeitpunkt zum Austausch der Lampe an.	• Wurde beim Einschalten des Gerätes die Meldung „LAMPE WECHSELN“ angezeigt?	• Diese Überwachungsanzeige leuchtet auf, wenn die Lampe 1 800 Stunden verwendet wurde. Wenden Sie sich zum Austausch der Lampe an Ihren Fachhändler.
	Blinkt rot (3 Mal)	Fehler im Lampenschaltkreis.	Haben Sie das Gerät • sofort, nachdem Sie es ausgeschaltet hatten, wieder eingeschaltet?	• Warten Sie, bis die Lampe sich abgekühlt hat, und schalten Sie das Gerät dann wieder an.
			• Es ist ein Fehler im Lampenschaltkreis aufgetreten.• Überprüfen Sie die Stromquelle auf Spannungsschwankungen oder Spannungsabfälle.	• Schalten Sie den MAIN POWER-Schalter nach der Vorgehensweise auf Seite 37 aus und wenden Sie sich Ihren Fachhändler.

Vorsicht

- Halten Sie die Vorgehensweise unter „Einschalten des Projektors“ (S. 36) und „Ausschalten des Projektors“ (S. 37) ein, wenn Sie das Gerät ein- bzw. ausschalten, um eine der unten aufgeführten Maßnahmen aufgrund einer Anzeige der Temperaturüberwachung (TEMP) oder der Lampenüberwachung (LAMP) ergreifen.

Reinigung und Ersetzen des Luftfilters

Wenn der Luftfilter zu stark verstaubt ist, überhitzt sich das Innere des Projektors, die Temperaturüberwachung (TEMP) beginnt zu blinken und das Gerät schaltet sich ab. Nach ca. 2 000 Verwendungsstunden sollten der statische Gewebefilter ausgetauscht und der Metallgewebefilter und die Bürste im Filtereinsatz gereinigt werden. Hierbei handelt es sich um Richtwerte, die tatsächliche Verwendungsdauer vor der Reinigung hängt von den Betriebsbedingungen ab.

Reinigungsverfahren

1. Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Netzsteckdose.

Schalten Sie das Gerät nach der Anleitung (Ausschalten des Geräts) wie auf Seite 37 beschrieben aus und ziehen Sie den Stecker aus der Steckdose.

2. Schrauben Sie die

Befestigungsschraube des Luftfiltereinsatzes an der Vorderseite des Projektors mit einem Kreuzschlitzschraubendreher von Phillips heraus.

Ziehen Sie den Luftfilter mit der Hand nach vorn • und nehmen Sie den Luftfiltereinsatz aus dem Projektor.

3. Entnehmen Sie den statischen

Gewebefilter aus dem Filtereinsatz.

Lösen Sie den statischen Gewebefilter und • entnehmen Sie ihn aus dem Filtereinsatz.

4. Drehen Sie den Luftfiltereinsatz um.

5. Schrauben Sie die vier Bürstengehäuseschrauben heraus, nehmen Sie das Bürstengehäuse ab und nehmen Sie den beweglichen Metallgewebefilter aus dem Einsatz heraus.

6. Reinigen Sie den Luftfiltereinsatz, die Bürste und den beweglichen Metallgewebefilter.

Entfernen Sie Staubansammlungen mit dem • Staubsauger.

Befestigungsschrauben des Bürstengehäuses (4 Stück)

Technical line drawing of a mechanical frame assembly (no text or symbols)

Bürstengehäuse
Beweglicher Metallgewebefilter

Illustration of a hand holding a pen over a rectangular panel with two horizontal lines, no text or symbols present.

Beweglicher Metallgeweb

Technical line drawing of a mechanical assembly with a hand holding a tool (no text or symbols)

Bürste
Luftfiltereinsatz

Setzen Sie den beweglichen 7. Metallgewebefilter in den Luftfiltereinsatz ein.

Richten Sie den beweglichen Metallgewebefilter • beim Zusammenbauen an der Position Ⓐ aus. Hängen Sie den beweglichen Metallgewebefilter • am Zahnrad und an der Schiene ein. Der bewegliche Metallgewebefilter wird beim • Einschalten des Gerätes (nach dem Einbau des Luftfiltereinsatzes) in die richtige Position gebracht, beim Einbau kann er also mittig angebracht werden, ohne das Probleme auftreten.

Beweglicher Metallgewebefilter

Setzen Sie das Bürstengehäuse 8. in Übereinstimmung mit der Stiftführung ein und ziehen Sie die vier Bürstengehäuseschrauben an.

Befestigungsschrauben des Bürstengehäuses (4 Stück)

Setzen Sie den neuen statischen 9. Gewebefilter in den Filtereinsatz ein.

10. Setzen Sie den Luftfiltereinsatz in den Projektor ein und ziehen Sie die Befestigungsschraube des Einsatzes an.

Setzen Sie den Luftfilter und dann den • Luftfiltereinsatz ein, indem Sie die Anweisungen in Schritt 2 in umgekehrter Reihenfolge ausführen.

Vorsicht

Der Luftfilter muss vor der Verwendung des • Projektors eingebaut werden. Wenn der Projektor ohne eingebauten Luftfilter verwendet wird, können Fremdkörper und Staub in das Projektorinnere gelangen und zu Funktionsstörungen führen.

Befestigungsschraube des Luftfiltereinsatzes

Hinweis

Wenn der Staub durch die Reinigung nicht vollständig entfernt werden kann, sollte der statische Gewebefilter • ersetzt werden. Wenden Sie sich an Ihren Fachhändler. Tauschen Sie den statischen Gewebefilter auch aus, wenn die Lampe gewechselt wird.

Reinigen Sie den statischen Gewebefilter nicht mit Wasser.

Verwenden Sie ein neutrales Reinigungsmittel, um Öl vom beweglichen Metallgewebefilter zu entfernen.

Neutrales Reinigungsmittel gründlich abspülen.

Ersetzen der Lampe

WARNUNG

Die Lampe muss vor dem Ersetzen ausreichend abgekühlt sein.

Es müssen alle vier Lampen installiert werden.

Der Austausch der Lampe muss von einem ausgebildeten Techniker ausgeführt werden.

- Beim Austauschen der Lampe dürfen nur die entsprechend bezeichneten Schrauben entfernt werden (nicht die schwarzen Schrauben u.a.). Bei Missachtung kann es zu Stromschlägen, Verbrennungen und anderen Verletzungen kommen.

Vorsichtsmaßnahmen beim Austausch der Lampe

Gehen Sie beim Umgang mit den Projektionslampen vorsichtig vor. Die Lampe hat einen hohen Innendruck. Bei • falscher Handhabung können Fehlfunktionen auftreten.

Bei unvorsichtigem Umgang kann eine gebrauchte Lampe explodieren. Entsorgen Sie gebrauchte Lampen als • Industriemüll.

Wenn Sie die Lampe weiterhin verwenden, obwohl ihre Lebensdauer überschritten wurde, kann sie explodieren.

Zum Austausch der Lampe ist ein Kreuzschlitzschraubendreher von Phillips notwendig. Gehen Sie vorsichtig mit • dem Schraubendreher um.

Vorsicht

Lampen sind getrennt erhältliche Zubehörteile. Wenden Sie sich an Ihren Fachhändler.

Modellnummer für Ersatzlampen: ET-LAD12K (eine Lampe), ET-LAD12KF (4 Lampen)

Leuchtkraft: 300 W

Es können keine anderen Lampen als die oben angegebenen verwendet werden. Verwenden Sie immer diese • Lampen.

Zeitpunkt zum Austausch der Lampe

Die Lebensdauer der Lampen ist beschränkt. Die Lebensdauer für die Lampen im Projektor beträgt 2000 Stunden. Es kann jedoch passieren, dass eine Lampe zu einem früheren Zeitpunkt zu leuchten aufhört. Dies hängt von der jeweiligen Lampe und den Betriebsbedingungen ab (die Lebensdauer der Lampe kann durch die Dauer des Einsatzes und durch die Zeitabstände zwischen zwei Einsätzen beeinflusst werden). Es wird daher empfohlen, immer eine Ersatzlampe bereitzuhalten.

Wenn eine Lampe nicht nach 2 000 Betriebsstunden ausgetauscht wird, schaltet sie sich automatisch ab. Wenn die Betriebsdauer bei allen Lampen im Projektor 2 000 Stunden erreicht hat, schaltet sich das Gerät automatisch ca. 10 Minuten, nachdem es eingeschaltet wurde, aus, und der Projektor schaltet in den Bereitschaftsmodus.

Vorsicht

- Reinigen Sie den Luftfilter bzw. tauschen Sie ihn aus, wenn die Lampen gewechselt werden. (S. 110–111)

■ Anzeige nach 1 800 Stunden

Wenn die Lampe 1 800 Betriebsstunden erreicht hat, leuchtet die Lampenüberwachung (LAMP1, LAMP2, LAMP3 oder LAMP4, auch im Bereitschaftsmodus).

Außerdem erscheint ca. 30 Sekunden lang eine Anzeige (s. Abb.) mit dem Hinweis, die Lampe zu ersetzen.

(Die Anzeige wird nach ca. 30 Sekunden oder durch Betätigung einer beliebigen Taste auf dem Geräts oder auf der Fernbedienung ausgeblendet.)

Nach 2 000 Betriebsstunden wird die Austauschwarnung erst ausgeblendet, wenn die Taste MENU gedrückt wird.

LAMPE WECHSELN

Vorgehensweise zum Ersetzen der Lampe

Schalten Sie das Gerät wie unter „Einschalten des Projektors“ (S. 36) 1. und „Ausschalten des Projektors“ (S. 37) beschrieben aus, ziehen Sie den Netzstecker aus der Netzsteckdose und warten Sie mindestens eine Stunde. Überprüfen Sie dann die abgekühlte Lampe.

1. Drehen Sie die Schrauben der Lampenabdeckung an der Rückseite der Projektors mit einem Kreuzschlitzschraubendreher von Phillips locker, bis sie sich frei drehen lassen.

2. Öffnen Sie die Lampenabdeckung und nehmen Sie sie ab.

3. Lösen Sie die drei Befestigungsschrauben der Lampe, die ersetzt werden soll, mit einem Kreuzschlitzschraubendreher von Phillips, bis sie sich frei drehen. Fassen Sie den Griff der Lampe und ziehen Sie sie vorsichtig aus dem Projektor.

VORSICHT

Unmittelbar nach der Verwendung des Projektors sind die Lampe selbst und die Bauteile in ihrer Umgebung heiß. Sie können sich Verbrennungen zuziehen, wenn Sie diese heißen Bauteile berühren.

Setzen Sie die neue Lampe ein.5.

Ziehen Sie die drei Befestigungsschrauben der jeweiligen Lampe mit 6. einem Kreuzschlitzschraubendreher von Phillips fest.

1. Setzen Sie die Lampenabdeckung ein und schließen Sie sie. Ziehen Sie die Schraube der Lampenabdeckung mit einem Kreuzschlitzschraubendreher von Phillips fest.

Vorsicht

Setzen Sie die Lampe und die Lampenabdeckung • ordnungsgemäß ein. Wenn sie nicht fest eingesetzt werden, wird ein Schutzschaltkreis aktiviert und das Gerät kann nicht eingeschaltet werden.

Hinweise zur Installation der Deckenaufhängung

Bringen Sie bei der Montage der Deckenaufhängung an den Projektor die zusätzlichen Trageösen und Kabel an. (Der Projektor wird auch dann sicher sein, wenn diese nicht verwendet werden; sie können jedoch mögliche Unfälle verhindern, die durch das Herunterfallen des Projektors verursacht werden, falls sich die Schrauben lösen.)

Nur ausgebildete Techniker sollten den Projektor montieren, indem sie das unten stehende Verfahren befolgen.

Panasonic übernimmt keine Verantwortung für jeglichen Verlust oder für Schäden, die durch das Anbringen • einer Deckenaufhängung auftreten, die nicht von Panasonic hergestellt wurde. Ebenso ist Panasonic – auch während der Garantiezeit – nicht verantwortlich für Schäden am Projektor, die dadurch auftreten, dass die Deckenaufhängung an einem dafür ungeeigneten Ort montiert wird.

Verwenden Sie einen Drehmomentschraubendreher o. Ä., um die Schrauben festzuziehen. Verwenden Sie keine • Werkzeuge, wie elektrische Schraubenzieher oder Schlagschrauber.

Entsorgen Sie abgenutzte Produkte so schnell wie möglich. Bitten Sie hierfür einen qualifizierten Fachmann um • Unterstützung.

Vorsicht

Stellen Sie sicher, dass Sie die zusätzlichen Tragösen und Kabel verwenden.

Montageverfahren

1. Legen Sie den Projektor mit der Unterseite nach oben auf ein weiches Tuch.

Drehen Sie die vier höhenjustierbaren 2. Füße gegen den Uhrzeigersinn und nehmen Sie sie vom Projektor ab.

Die höhenjustierbaren Füße werden für den Fall verwendet, wenn der Projektor normal installiert wurde; bewahren Sie sie gut auf.

Drehen Sie die vier Tragösen im 3. Uhrzeigersinn, um sie an den Projektor zu montieren.

Montieren Sie jedes der vier Kabel an 4. die vier Tragösen.

Ziehen Sie die vier zusätzlichen Kabel 5. von den Tragösen in vier verschiedene Richtungen an die Decke.

Bevor Sie sich an den Kundendienst wenden

prüfen Sie noch einmal folgende Möglichkeiten.

Symptom Prüfmaßnahme Seite
SymptomDas Gerät kann nicht eingeschaltet werden	Steckt der Stecker fest in der Steckdose?• 35
	Ist der Schalter MAIN POWER auf “O” gestellt?• 36-37
	Wird die Netzsteckdose mit Spannung versorgt?• 35
	Leuchtet oder blinkt die Temperaturüberwachungslampe (TEMP) an der • Vorderseite des Projektors?	109
	Leuchtet oder blinkt die Lampenüberwachung (LAMP) an der • Vorderseite des Projektors?	109
	Wurde die Lampenabdeckung richtig eingesetzt?• 113
	Wurde die ID richtig eingestellt?• 18, 75
	• Sind alle vier Lampen eingebaut?	112-113
Es werden keine Bilder auf der Leinwand angezeigt	• 26 die Bildquelle ordnungsgemäß angeschlossen?
	• Sind die Einstellungen zum Umschalten des Eingangssignals korrekt?	46, 56-57
	Wird die Netzsteckdose mit Spannung versorgt?•
	• 46,d81 Shutter- oder Standbildfunktion eingeschaltet?
Das Bild auf der Leinwand ist unscharf	Steckt der Stecker fest in der Steckdose?• 38
	Ist der Schalter MAIN POWER auf “O” gestellt?• 21-23
	Wird die Netzsteckdose mit Spannung versorgt?•
	• 30eht der Projektor an einem geeigneten Ort?
Blasse Farben / schlechte Farbtöne	• 30nd FARBE und TINT richtig eingestellt?
	• Sind die an den Projektor angeschlossenen Geräte ordnungsgemäß eingestellt?	—
Die Fernbedienung funktioniert nicht	Steckt der Stecker fest in der Steckdose?•
	Ist der Schalter MAIN POWER auf “O” gestellt?• 17
	Wird die Netzsteckdose mit Spannung versorgt?• 17
	Leuchtet oder blinkt die Temperaturüberwachungslampe (TEMP) an der • Vorderseite des Projektors?	17
	Leuchtet oder blinkt die Lampenüberwachung (LAMP) an der • Vorderseite des Projektors?	108
	Wurde die Lampenabdeckung richtig eingesetzt?•
	Wurde die ID richtig eingestellt?• 18, 75
	• 30nd alle vier Lampen eingebaut?
Ungewöhnliches Bild auf der Leinwand	Steckt der Stecker fest in der Steckdose?•
	Ist der Schalter MAIN POWER auf “O” gestellt?• 56-57
	Wird die Netzsteckdose mit Spannung versorgt?•
	Leuchtet oder blinkt die Temperaturüberwachungslampe (TEMP) an der • Vorderseite des Projektors?	120-121
Es werden keine Bilder von einem PC projiziert	Steckt der Stecker fest in der Steckdose?•
	Ist der Schalter MAIN POWER auf “O” gestellt?•
	• Diese Einstellung können Sie mit den Tasten Fn und F3 vornehmen. (Weitere Informationen finden Sie im Handbuch des Computers.)	—
Bilder von einer DVI-D-Grafikkarte eines Computers können nicht projiziert werden	• 31-D72I-D IN oder AUX DVI IN auf „EDID2 (PC)” gestellt?
	• Das Problem kann unter Umständen durch Aktualisierung des Treibers der Grafikkarte gelöst werden.	—

Anzeige zur selbstständigen Fehlerfindung

An der Seite des Projektors (siehe Seite 15) befindet sich eine Anzeige zur selbstständigen Fehlerfindung, die beim Auftreten eines Fehlers oder einer Warnung automatisch weitere Informationen anzeigt.

Anzeige zur selbstständigen Fehlerfindung	Informationen Abhilfemaßnahme
U04 Der Luftfilter ist blockiert Reinigen Sie den Luftfilter.
U11 Temperaturwarnung für zugeführte Luft		Überprüfen Sie, ob um den Projektor ausreichend Platz zur Verfügung steht.Die Umgebungstemperatur ist zu hoch. Verwenden Sie den Projektor bei einer Umgebungstemperatur unter 40 °C (im Höhenlagenmodus unter 35 °C).Die Umgebungstemperatur ist zu niedrig. Verwenden Sie den Projektor bei einer Umgebungstemperatur von mindestens 0 °C.Überprüfen Sie, ob um den Projektor ausreichend Platz zur Verfügung steht.Die Umgebungstemperatur ist zu hoch. Verwenden Sie den Projektor bei einer Umgebungstemperatur unter 40 °C (im Höhenlagenmodus unter 35 °C).Die Umgebungstemperatur ist zu niedrig. Verwenden Sie den Projektor bei einer Umgebungstemperatur von mindestens 0 °C .
U12 Temperaturwarnung für das optische Modul
U13 Temperaturwarnung für die Lampenumgebung
U14 Temperaturwarnung - zu niedrige Temperatur
U15	Die Umgebungstemperatur beträgt 40 °C oder mehr, daher wird die Lichtausgabe verringert, um den Projektor zu schützen.
U21 Temperaturfehler für zugeführte Luft
U22 Temperaturfehler für das optische Modul
U23 Temperaturfehler für die Lampenumgebung
U24 Temperaturfehler - zu niedrige Temperatur Die Umgebungstemperatur ist zu niedrig.
U41 Betriebsdauerwarnung für Lampe 1		Die Lebensdauer der Lampe geht zu Ende. Ersetzen Sie die Lampe.
U42 Betriebsdauerwarnung für Lampe 2
U43 Betriebsdauerwarnung für Lampe 3
U44 Betriebsdauerwarnung für Lampe 4
U51 Fehler bei Lampe 1		Die Lampe hat sich nicht eingeschaltet. Warten Sie, bis die Lampe abkühlt und schalten Sie das Gerät anschließend wieder ein. Wenn die Lampe immer noch nicht leuchtet, wenden Sie sich an Ihren Händler.
U52 Fehler bei Lampe 2
U53 Fehler bei Lampe 3
U54 Fehler bei Lampe 4
U61	Lampe 1: Die Betriebsdauer von 2 000 Stunden wurde überschritten	Die Lebensdauer der Lampe wurde überschritten. Wechseln Sie die Lampe sofort aus.
U62	Lampe 2: Die Betriebsdauer von 2 000 Stunden wurde überschritten
U63	Lampe 3: Die Betriebsdauer von 2 000 Stunden wurde überschritten
U64	Lampe 4: Die Betriebsdauer von 2 000 Stunden wurde überschritten
U70	Der Luftfilter wurde nicht eingebaut	Bauen Sie den Luftfilter ein.
U71 Lampe 1 wurde nicht eingebaut		Bauen Sie die Lampe ein. Wenn der Fehler auch nach dem erneuten Einsetzen der Lampe weiterhin angezeigt wird, wenden Sie sich an Ihren Fachhändler.
U72 Lampe 2 wurde nicht eingebaut
U73 Lampe 3 wurde nicht eingebaut
U74 Lampe 4 wurde nicht eingebaut
U81 Spannungsabfallwarnung (Spannung unter 99 V)		Spannungsabfall bei der Stromzufuhr. Überprüfen Sie, ob die Stromzufuhr dem Verbrauch des Projektors angemessen ist.
U91	Die Lampenabdeckung ist nicht geschlossen	Schließen Sie die Lampenabdeckung.
H01 Austausch der internen Uhrbatterie		Die Batterie muss ersetzt werden. Wenden Sie sich an Ihren Fachhändler.
H11	Fehler bei Temperatursensor für Luftzufuhr	Der interne Schaltkreis funktioniert nicht ordnungsgemäß. Wenn dieser Fehler auch angezeigt wird, nachdem das Gerät aus- und wieder eingeschaltet wurde, wenden Sie sich an Ihren Fachhändler.
H12	Fehler bei Temperatursensor für optisches Modul
H13	Fehler bei Temperatursensor für Lampenumgebung
H18 Fehler bei Sensor für verstopften Filter
F11	Shutter-Fehler
F12	Fehler der dynamischen Iris
F13	Luftfilterfehler
F21	2,5V-DC-Fehler
F22	3,3V-DC-Fehler
F23	5,0V-DC-Fehler
F41 Speicherfehler bei Lampe 1		Es liegt ein Problem mit der Lampe vor. Wenden Sie • sich an Ihren Fachhändler.
F42 Speicherfehler bei Lampe 2
F43 Speicherfehler bei Lampe 3
F44 Speicherfehler bei Lampe 4
F61 Kommunikationsfehler bei Ballast 1		Der interne Schaltkreis funktioniert nicht • ordnungsgemäß. Wenn dieser Fehler auch angezeigt wird, nachdem das Gerät aus- und wieder eingeschaltet wurde, wenden Sie sich an Ihren Fachhändler.
F62 Kommunikationsfehler bei Ballast 2
F63 Kommunikationsfehler bei Ballast 3
F64 Kommunikationsfehler bei Ballast 4
F80 Einstellungsfehler bei Änderung der IC-Größe
F81 FM-R-Testfehler
F82 FM-G-Testfehler
F83 FM-B-Testfehler
F91 FPGA1-Konfigurationsfehler
F92 FPGA2-Konfigurationsfehler
F93 Flash-ROM-Fehler
F94 RAM-Fehler
F95 Fehler bei der FPGA-Erweiterung
F96 Objektivverschiebungsfehler
FE1 Fehler in der Stromversorgung des Lüfters
FE2 Lüfterfehler bei Lampe 1
FE3 Lüfterfehler bei Lampe 2
FE4 Lüfterfehler bei Lampe 3
FE5 Lüfterfehler bei Lampe 4
FE6 Fehler in der Ballastschaltung des Lüfters 1
FE7 Fehler in der Ballastschaltung des Lüfters 3
FE8 Fehler beim GB-DMD-Lüfter
FE9 Fehler beim mittleren Ablüfter
FF0 Fehler beim linken Ablüfter
FF1 Fehler beim rechten Ablüfter
FF2 Fehler beim roten DMD-Kühler
FF3 Fehler beim grünen DMD-Kühler
FF4 Fehler beim blauen DMD-Kühler
FF5 Fehler beim Farbprismalüfter
FF6 Fehler beim Lampenprismalüfter
FF7 Fehler in der Ballastschaltung des Lüfters 2
FF8 Fehler in der Ballastschaltung des Lüfters 4
FF9 Fehler beim G-Prismalüfter

Hinweis

Manchmal zeigen die Anzeige zur selbstständigen Fehlerfindung und die Informationen über den Fehler • unterschiedliche Daten an.

Technische Angaben

Model No. PT-DW100E
Stromversorgung 220 V–240 V, 50 Hz/60 Hz
Stromverbrauch 1 500 W (ca. 15 W im Bereitschaftsmodus)
Stromaufnahme 9,5 A
DLP®Chip	Panel-Größe 2,2 cm (0,85 Zoll) (Bildformat 16:9)
	Anzeigesystem Drei-Einheiten-DLP®-Chip, DLP®
	Pixelanzahl	3 × 1 049 088 Pixel(1 366 × 768 Bildpunkte)
Objektiv(Elektrischer Zoom/Elektrische Scharfstellung)		Optional
Projektionslampe 4 Lampen × 300 W UHM-Lampe
Optischer Ausgang1		10 000 lm (ANSI)
Abtastfrequenzen	Für Videosignale(einschließlich S-Video)	Horizontal 15,75 kHz/15,63 kHz, vertikal 60 Hz/50 Hz
	Für RGB-Signale	Horizontal 15 kHz–100 kHz, vertikal 24 Hz–120 Hz,System Panasonic Intelligent Auto Scanning (PIAS)
		Dot-Clock-Frequenz 20–162 MHz
	Für DVI-D-Signale	480p, 576p, 720/60p, 720/59.94p, Darstellbare Auflösung: VGA-WUXGA(Non Interlace)720/50p, 1 080/60p, 1 080/59.94p,1 080/50p, 1 080/60i, 1 080/59.94i,1 080/50i, 1 080/24sF, 1 080/23.98sF1 080/30p, 1 080/29.97p, 1 080/25p,1 080/24p, 1 080/23.98p1 080/24p, 1 080/23.98p1 080/24p, 1 080/23.98p1 080/24p, 1 080/23.98p1 080/24p, 1 080/23.98p1 080/23.98p1 080/23.98p1 080/23.98p1 080/23.98p1 080/23.98p1 080/23.98p1 080/23.98p1 080/23.98p1 0.7 V [p-p] 75 ΩFür G-SYNC: 1,0 V [p-p] 75 ΩHD/SYNC: 75 Ω, 1,4–5 Vp-p, automatische Anpassung der positiven/negativen PolungVD: 75 Ω, 1,4–5 Vp-p, automatische Anpassung der positiven/negativen Polung
	Für YPBPR-Signale	[480i] horizontal 15,73 kHz, vertikal 59,94 Hz[480p] horizontal 31,5 kHz, vertikal 59,94 Hz[576i] horizontal 15,63 kHz, vertikal 50 Hz[576p] horizontal 31,25 kHz, vertikal 50 Hz[720/50p] horizontal 37,5 kHz, vertikal 50 Hz[720/60p] horizontal 45 kHz, vertikal 60 Hz[1 035/60i] horizontal 33,75 kHz, vertikal 60 Hz[1 080/60i] horizontal 33,75 kHz, vertikal 60 Hz[1 080/50i] horizontal 28,13 kHz, vertikal 50 Hz[1 080/24p] horizontal 27 kHz, vertikal 24 Hz[1 080/30p] horizontal 33,75 kHz, vertikal 30 Hz[1 080/25p] horizontal 28,13 kHz, vertikal 25 Hz[1 080/24sF] horizontal 27 kHz, vertikal 48 Hz[1 080/60p] horizontal 67,5 kHz, vertikal 60 Hz[1 080/50p] horizontal 56,25 kHz, vertikal 50 Hz• HD/SYNC-, VD -Anschlüsse sind nicht mit dreiwertigem zusammengesetztem SYNC kompatibel.
Farbsystem		7 Standards (NTSC/NTSC4.43/PAL/PAL-N/PAL-M/SECAM/PAL60)
Größe der Projektionsfläche		177cm-1 524 cm (70 Zoll–600 Zoll)2
Bildseitenverhältnis		16:9
Projektionsschema		Über Menü auswählbar - Decken- oder Bodenmontage, Vorder- und Rückseite der Leinwand
Kontrastverhältnis(Vollweiß/Vollschwarz)		5 000:1 (wenn „DYNAMISCH IRIS“ auf „3“ gesetzt wurde)
Schnittstellen	Anschluss-modul-Verbindungssteckplatz	Ein System
	RGB1-Eingang	1 Paar, BNC × 5[Für YPBPR-Eingang]Y einschließlich 1,0 V [p-p] Synchronisationssignal, PBPR: 0,7 V [p-p] 75 Ω[Für RGB-Eingang]0,7 V [p-p] 75 Ω Für G-SYNC: 1,0 V [p-p] 75 ΩHD/SYNC: 75 Ω, 1,4–5 Vp-p, automatische Anpassung der positiven/negativen PolungVD: 75 Ω, 1,4–5 Vp-p, automatische Anpassung der positiven/negativen Polung
Schnittstellen	RGB2-Eingang	1 Paar HD, D-Sub 15p (Buchse)[Für YP_BPR -Eingang]Y einschließlich 1,0 V [p-p] Synchronisationssignal, P_BPR : 0,7 V [p-p] 75 Ω[Für RGB-Eingang]0,7 V [p-p] 75 Ω Für G-SYNC: 1,0 V [p-p] 75 ΩHD/SYNC: TTL, hohe Impedanz, automatische Anpassung der positiven/negativen PolungVD: TTL, hohe Impedanz, automatische Anpassung der positiven/negativen Polung HD/SYNC-, VD -Anschlüsse sind nicht mit dreiwertigem direktem SYNC kompatibel.
	Video-Eingang/Ausgang	1 Paar BNC1,0 V [p-p] 75 Ω (Active-Through für Videoausgabe)
	S-Video-Eingang	1 Paar Mini DIN 4pY 1,0 V [p-p] C 0,286 V [p-p] 75 Ω mit S1-Signalen kompatibel
	DVI-D-Eingang	1 PaarDVI 1.0-kompatibelHDCP-kompatibel (nur Single Link)
	LAN-Anschluss	1 Paar (für Netzwerkverbindung)10BASE-T/100BASE-TXPJLinkTM-kompatibel
	Serieller Eingangsanschluss	2 Sätze D-Sub 9-Stift (Buchse), RS-232C/RS-422-kompatibelZur Bedienung über PC
	Serieller Ausgangsanschluss	1 Satz D-Sub 9-Stift (Stecker), RS-422-kompatibelZur Bedienung über PC
	Remote1-Eingangs-/Ausgangsanschluss	1 Paar pro M3-StiftsteckerFür über Kabel angeschlossene Fernbedienung, für Übertragungssteuerung
	Remote2-Anschluss	D-Sub 9-Stift (Buchse)Für externe Bedienung
Länge des Stromkabels 3,0 m
Gehäuse Kunststoff
Außenabmessungen Breite: 578 mm, Höhe: 320 mm, Tiefe: 643 mm
Gewicht ca. 35 kg (ohne optionales Projektionsobjektiv)		“3
Arbeitsumgebung		Umgebungstemperatur“: 0 ° C bis 45 ° CUmgebungsfeuchtigkeit: 10 % bis 80 % (keine Kondensation)
Fernbedienung	Stromversorgung 3 V DC (zwei AA-Batterien)	AA-Batterien)
	Reichweite Ca. 30 m (vor dem Signalempfänger am Empfänger)	Signalempfänger am Empfänger)
	Gewicht 134 g (einschließlich Batterien)
	Außenabmessungen Breite: 51 mm, Höhe: 23 mm, Tiefe: 176 mm
Optionales Zubehör		Aufhängung (hohe Decken): ET-PKD100HAufhängung (niedrige Decken): ET-PKD100SProjektionsobjektiv: ET-D75LE1, ET-D75LE2, ET-D75LE3, ET-D75LE4,ET-D75LE5, ET-D75LE6, ET-D75LE8DVI-D-Anschlussmodul: ET-MD77DVSD-SDI-Anschlussmodul: ET-MD77SD1HD/SD-SDI-Anschlussmodul: ET-MD77SD3Dual-Link HD/SD-SDI-Anschlussmodul: ET-MD100SD4Ersatzlampe: ET-LAD12K (eine Lampe), ET-LAD12KF (4 Lampen)

*1 Die Messeinheiten, Messbedingungen, und Darstellungsmethoden erfüllen die internationalen ISO 21118 Normen.

*2 177 cm–762 cm (70 Zoll–300 Zoll) für ET-D75LE5

*3 Dies ist ein Durchschnittswert. Er hängt vom jeweiligen Produkt ab.

*4 Wenn der Projektor im Höhenlagenmodus (1 400 bis 2 700 m) verwendet wird, muss die Umgebungstemperatur zwischen 0 °C und 40 °C liegen. Wenn darüber hinaus der Projektor mit leuchtender Lampe 4 verwendet wird und die Umgebungstemperatur 40 °C oder mehr erreicht (im Höhenlagenmodus 35 °C), wird die Lichtausgabe möglicherweise um ca. 30 % verringert, um den Projektor zu schützen. Wenn ein Rauchabscheidungsfilter verwendet wird, darf die Umgebungstemperatur 0 °C bis 35 °C betragen. Die Verwendung im Höhenlagenmodus ist nicht möglich.

Anhang

Kompatible Signale

In der folgenden Tabelle werden die Arten von RGB/YP _B PR/DVI-D-Signalen aufgeführt, die mit diesem Projektor kompatibel sind. RGB-Signale können auch in einem Bereich von fH = 15 kHz–100 kHz, fV = 24 Hz–120 Hz, DotClock = 20 MHz–162 MHz eingespeist werden.

DVI-D-Signale können auch in einem Bereich von Dot-Clock=25 MHz - 162 MHz eingespeist werden.

Anzeigemodus	Anzahl der angezeigten Pixel	Abtastfrequenz		Dot-Clock-Frequenz (MHz)	Format	Plug-and-Play
		H (kHz) V	(Hz) RGB2				DVI-D EDID1	DVI-D EDID2
NTSC/NTSC4.43/PAL-M/PAL60	720 × 480i 15.7	59.9 VIDEO	O/S-VIDEO
PAL/PAL-N/SECAM	720 × 576i 15.6 50 VID	DEO/S-VIDEO
480i 720 × 480i 15.7 59.9 13.5 YPbPr/RGB
576i 720 × 576i 15.6 50 13.5 YPbPr/RGB
480p	720 × 483	31.5	59.9	27	YPbPr/RGB/DVI		○
576p	720 × 576	31.3	50	27	YPbPr/RGB/DVI		○
1 080/60i	1 920 × 1 080i	33.8	60	74.3	YPbPr/RGB/DVI		○
1 080/50i	1 920 × 1 080i	28.1	50	74.3	YPbPr/RGB/DVI		○
1 080/24p	1 920 × 1 080	27	24	74.3	YPbPr/RGB/DVI		○
1 080/24sF	1 920 × 1 080i	27	24	74.3	YPbPr/RGB/DVI
1 080/25p	1 920 × 1 080	28.1	25	74.3	YPbPr/RGB/DVI		○
1 080/30p	1 920 × 1 080	33.8	30	74.3	YPbPr/RGB/DVI
1 080/60p	1 920 × 1 080	67.5	60	148.5	YPbPr/RGB/DVI		○
1 080/50p	1 920 × 1 080	56.3	50	148.5	YPbPr/RGB/DVI		○
720/60p	1 280 × 720	45	60	74.3	YPbPr/RGB/DVI		○
720/50p	1 280 × 720	37.5	50	74.3	YPbPr/RGB/DVI		○
VGA400	640 × 400	31.5 70	1 25.2	RGB/DVI
	640 × 400	37.9 85	1 31.5	RGB/DVI
VGA480	640 × 480	31.5	59.9	25.2	RGB/DVI	○	○	○
	640 × 480 35 66.7 30.2			RGB/DVI
	640 × 480	37.9	72.8	31.5	RGB/DVI	○		○
	640 × 480	37.5	75	31.5	RGB/DVI	○		○
	640 × 480	43.3 85		36	RGB/DVI
SVGA	800 × 600	35.2	56.3	36	RGB/DVI	○		○
	800 × 600	37.9	60.3	40	RGB/DVI	○		○
	800 × 600	48.1	72.2	50	RGB/DVI	○		○
	800 × 600	46.9	75.0	56.3	RGB/DVI	○		○
	800 × 600	53.7 85	1 56.3	RGB/DVI
MAC16	832 × 624	49.7	74.6	57.3	RGB/DVI	○		○
XGA	1 024 × 768	39.6 50	51.9	RGB/DVI
	1 024 × 768	48.4	60	65	RGB/DVI	○		○
	1 024 × 768	56.5	70.1	75	RGB/DVI	○		○
	1 024 × 768	60	75	78.8	RGB/DVI	○		○
	1 024 × 768	65.5 81	6 86	RGB/DVI
	1 024 × 768	68.7 85	94.5	RGB/DVI
	1 024 × 768i	35.5	87	44.9	RGB	○
	1 024 × 768	80	100	105	RGB/DVI
	1 024 × 768	96.7	120	130	RGB/DVI
MXGA	1 152 × 864	64 71.2	94.2	RGB/DVI
	1 152 × 864	67.5 74.9		108	RGB/DVI
	1 152 × 864	76.7 85		121.5	RGB/DVI
MAC21 1 152 × 870 68.7 75.1 100 RGB/DVI ○				○
1 280×768	1 280 × 768 39.6 49.9 65.3 RGB/DVI
	1 280 × 768 47.8 59.9 79.5 RGB/DVI
1 280×800	1 280 × 800 41.3 50 68 RGB/DVI
	1 280 × 800 49.7 59.8 83.5 RGB/DVI
MSXGA 1 280 × 960 60 60		108 RGB/DVI
SXGA	1 280 × 1 024	52.4 50	88 RGB/DVI
	1 280 × 1 024 64 60		108 RGB/DVI ○	○
	1 280 × 1 024	72.3 66.3	125 RGB/DVI
	1 280 × 1 024	78.2 72	135.1	RGB/DVI
	1 280 × 1 024 80 75		135 RGB/DVI ○	○
	1 280 × 1 024	91.1 85	157.5	RGB/DVI
SXGA+	1 400 × 1 050	65.2	60	122.6	RGB/DVI	○		○
	1 400 × 1 050	78.8 72	149.3	RGB/DVI
	1 400 × 1 050	82.2 75	155.9	RGB/DVI
WXGA+ 1 440 × 900 55.9 59.9		106.5		RGB/DVI
UXGA 1 600 × 1 200 75 60		162 RGB/DVI ○		○
WSXGA+	1 680 × 1 050	65.3	60	146.3	RGB/DVI
1 920×1 080*1	1 920 × 1 080	66.6 59.9		138.5	RGB/DVI
WUXGA*1	1 920 × 1 200 74		60	154 RGB/DVI ○	○

*1: Nur bei Verwendung von VESA CVT RB (Reduced Blanking)

Hinweis

• Die Anzahl der Pixel beträgt 1 366 x 768. Signale mit einer anderen Auflösung als den oben aufgeführten Daten werden in Signale mit den entsprechenden Pixeln konvertiert und so angezeigt.
• Ein „i“ nach der Anzahl der angezeigten Pixel steht für „Interlace-Signal“.
• Wenn Interlace-Signale eingespeist werden, tritt Flackern (Zeilenflackern) auf.

Bild-im-Bild-Liste

NebenfensterHauptfenster

RGB1 RGB2

VIDEO-Eingabe

S-VIDEO-Eingabe

DVI AUX

RGB-Eingabe

YPbPrEingabe

RGB-Eingabe

YPbPr-Eingabe

Bewegtes Bildsystem ^-3

RGB-System ^-4

ET-MD77SD1

ET-MD77SD3/ET-MD100SD4 ^1

ET-MD77DV

Bewegtes Bildsystem ^-2

RGB-System ^-4

RGB1

RGB-Eingabe

×

×

×

×

○

○

○

○

○

○

○

○

YPbPr-Eingabe

×

×

×

×

×

×

×

○ ×

×

×

○

RGB2

RGB-Eingabe

×

×

×

×

○

○

○

○

○

○

○

○

YPbPr-Eingabe

×

×

×

×

×

×

×

○ ×

×

×

○

VIDEO-Eingabe

○ ×

○ ×

×

×

×

○ ×

×

×

○

S-VIDEO-Eingabe

○ ×

○ ×

×

×

×

○ ×

×

×

○

DVI

Bewegtes Bildsystem ^-3

○ ×

○ ×

×

×

×

×

×

×

×

○

RGB-System ^-4

○

○

○

○

○

×

×

○

○

○

○

AUX

ET-MD77SD1

○ ×

○ ×

×

×

×

○ ×

×

×

×

ET-MD77SD3/ET-MD100SD4 ^-1

○ ×

○ ×

×

×

×

○ ×

×

×

×

ET-MD77DV

Bewegtes Bildsystem ^-2

○ ×

○ ×

×

×

×

○ ×

×

×

×

RGB-System ^-4

○

○

○

○

○

○

○

×

×

×

×

o: Bild-im-Bild- Kombinationen sind aktiviert
x: Bild-im-Bild- Kombinationen sind deaktiviert

*1 Nur 480i, 576i, 720/60p, 720/50p, 1 035/60i, 1 080/60i, 1 080/50i, 1 080/24sF, 1 080/30p, 1 080/25p und 1 080/24p werden unterstützt.

*2 Nur 480p, 576p, 720/60p, 720/50p, 1 080/60i, 1 080/50i, 1 080/24sF, 1 080/30p, 1 080/25p, 1 080/24p, 1 080/60p, und 1 080/50p werden unterstützt.

*3 Nur 480p, 576p, 720/60p, 720/50p, 1 080/60i, 1 080/50i, 1 080/24sF, 1 080/24p, 1 080/25p, 1 080/30p, 1 080/50p, und 1 080/60p werden unterstützt.

*4 VGA (640 × 480) - WUXGA (1 920 × 1 200)

Non-Interlace-Signal, Dot-Clock-Frequenz: 25 MHz - 162 MHz

Die WUXGA-Signale unterstützen nur VESA CVT-RB-Signale (Reduced Blanking).

Hinweis

Bildrauschunterdrückung kann nicht verwendet werden.

Abmessungen

Außenabmessungen

Maßeinheit: mm

Technical line drawing of a device rear panel with control panel and display unit, dimensioned 320 (no text or symbols)

Technical line drawing of a device casing with base and top components, dimension label 578 (no text or symbols on the diagram itself)

A

Abmessungen bei der Aufstellung 24

Alle Benutzerdaten laden 82

Alle Benutzerdaten speichern 81

Anbringen und Entfernen von Projektionsobjektiven 34

Änderung des Sicherheitspassworts 87

Änderung des Texts 87

Anschluss an PCs 27

Anschluss an Videogeräte 26

Anschluss des Stromkabels 35

Anzeige der Monitorlampen 109

Anzeige zur selbstständigen Fehlerfindung ······ 116

Ausschalten des Projektors 37

Außenabmessungen 123

Automatische Abschaltung 80

Automatische Einstellung 47

AUX DVI IN 72

AUX SDI IN 72

B

Betriebsanzeige 35

Bevor Sie sich an den Kundendienst wenden ·s 115

BILD IM BILD 83

Bild-im-Bild-Liste 122

Bildschirmanzeige-Einstellung 73

Bildschirmanzeige-Funktion 46

Bild/Ton-Versatz 65

Blanking-Einstellung 62

D

Digital cinema reality 62

DVI-D-Anschlussmodul 33

DVI-D IN 71

E

Einbau von Anschlussmodulen 28

Einrichtung der Steuerungseinheit 88

Einschalten des Projektors 36

Einstellen der Bildrauschunterdrückung 55

Einstellen der Farbe 53

Einstellen der Farbnuancen 53

Einstellen der Helligkeit 53

Einstellen der höhenverstellbaren Gerätefüße ·s·s 20

Einstellen der Identifikationsnummer eines Projektors auf der Fernbedienung 18

Einstellen des Farbtons 53

Einstellen des Kontrasts 52

Einstellen des Objektivs 38

Einstellen des Texts 87

Einstellen von Datum und Uhrzeit 81

Einstellen von FUNC1 81

Einstellung der Auflösung 63

Einstellung der Clamp-Position 63

Einstellung der dynamischen Iris 55

Einstellung der Projektor-ID 75

Einstellung der Taktphase 60

Einstellung des Bildformats 59

Einstellung des Farbabgleichs 68

Einstellung des Zooms 60

Einstellung "SHIFT" 58

Einstellung von Edge Blending 64

Einstellung von RS-232C 78

Erfasste Signale 43

Ersetzen der Lampe 113

F

Festlegung des Sicherheitspassworts 86

G

Gamma-Einstellung 54

Großbildkorrektur 70

Grundlegende Bedienfunktionen auf dem Menübildschirm 51

H

Hauptmenü 49

HD/SD-SDI-Anschlussmodul 31

Hintergrundfarbe 74

Hinweise zur Installation der Deckenaufhängung 114

Höhenlage modus 76

I Initialisieren 82

K Kompatible Signale 120

L Lampenwahl 77 Lampenwechsel 78

M Montagerichtung 76

N Netzbereitschaft 89 Netzwerkfunktion 89 Netzwerk status 90 Netzwerksteuerung 90 Netzwerkverbindungen 91

P Projektionsschema 20

R Rasterposition 66 Reichweite der Fernbedienung 17 Reinigung des Luftfilters 79 Reinigung und Ersetzen des Luftfilters 110 Remote2-Anschluss 108 Remote2 modus 78 RGB IN 71

S SD-SDI-Anschlussmodul 31 Serielle Anschlüsse 104 Service passwort 82 Signaleinstellung 44 Speicherung der Bildmodus-Einstellungen als Voreinstellungen 56 sRGB 57 Startbild 74 Status 79 Statusfunktion 46 Systemauswahl 56

T Technische Angaben 118 Testbild 85 Trapezkorrektur 60

Über Kabel angeschlossene Fernbedienung 18 Umschalten der Bildauswahl 52 Umschaltung des Eingangssignals 46 Untermenüs 49

V Verwendung der SHUTTER-Funktion 46 Verwendung des Protokolls PJLink™ 103

W Wartung 11

Z Zubehör 10

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Hinweis:

Durch den Kauf dieses Gerätes erwerben Sie das Recht zur Nutzung der Software (integrierte Mikrocomputer und Informationen auf Datenträgern), aber keine Urheberrechte. Sie dürfen die Software nicht zurückentwickeln, ändern oder modifizieren.

Die Garantie bezieht sich nicht auf Fehlfunktionen, die durch diese Handlungen verursacht werden.

Warenzeichen

Digital Light Processing, DLP und DLP® CHIP sind eingetragene Warenzeichen von Texas Instruments.

VGA und XGA sind Warenzeichen der International Business Machines Corporation.

S VGA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association.

„Microsoft Windows“ ist ein eingetragenes Warenzeichen von Microsoft Corporation (U.S.A.) in den USA und • anderen Ländern.

„Netscape“ und „Netscape Navigator“ sind eingetragene Warenzeichen von Netscape Communications • Corporation in den USA und anderen Ländern.

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene • Warenzeichen von HDMI Licensing LLC.

Patent Nr. 5,717,422•

Alle anderen Warenzeichen sind Eigentum des betreffenden Warenzeicheneigentümers.

Panasonic Corporation
