使用説明書 RaySafe 452 FLUKE

RAYSAFE 452 について....104

さあ、始めよう……105

動作および設定....106

画面の概要 106

測定値の保存....106

保存された測定値へのアクセス....106

ふたと測定量....107

ボタンおよびメニュー……107

ふたを使用する測定....109

測定パラメータ....109

断続的な放射線源....110

ふたなしでの測定....110

測定パラメータ....111

放射能の計算....112

RAYSAFE VIEW 112

メインテナンス……113

バッテリーを充電してください....113

クリーニング....113

収納....113

サービス 113

エラーおよび記号....113

機器のエラー 113

その他の表示記号....114

ラベル上の記号....114

技術仕様 115

一般....115

放射線学 115

センサーの位置....117

角度応答 - H^*(10) ..... 118

角度応答 - K_空気 ..... 119

標準的なエネルギー応答....120

ソフトウェアライセンス 121

保証 121

サービスおよびサポート・コンタクト……121

RAYSAFE 452 について

RaySafe 452 は、原子力的用途、産業的用途および医学的用途における室内および一時的な屋外の放射線レベルを監視、測定するために設計された手持ち式装置である。

警告 RaySafe452 は放射線防護装置を代替するものではありません。
警告 RaySafe452 は、個人用線量計または法定線量計の代替品ではありません。
警告 RaySafe452 は、爆発性雰囲気のある環境での使用は認められていません。
警告 指定されたとおりにだけ、RaySafe 452 を使用してください。さもなければ、設計により与えられる保護が損なわれる可能性があります。
警告 パルス X線や直線粒子加速器 U(NAC) などの断続的な放射線源を測定する時は、特に注意してください。ページ110の"断続的な放射線源"を参照してください。

RaySafe 452（機器）は異なるふたと共に、またはふたなしで使用され、線量、線量率、平均光子エネルギー、カウントおよびカウントレートを定量化します。

機器は2つの自動的に処理されるセンサーシステムで構成されています。

1. パンケーキ型ガイガーミュラー管は、低線量率で、ふたなしで、 // （ ,, ）カウンターとして使用されます。

2. 中～高線量率で使用される固体センサーの集まりです。

A B C D E F B G

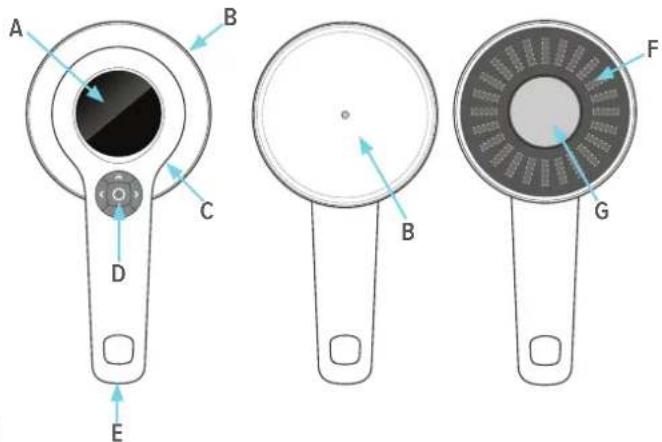

図1. 機器の概要A: ディスプレーB: ふたC: 充電器用およびコンピュータ用のUSBコネクタD: ボタン（中央、左、右、上、下）三脚ネジマウントF: 炭素繊維カバーの後ろの固体センサーG: 鋼製格子の後ろのバンケーキ型ガイガーミュラー管

注意 パンケーキ型ガイガーミュラー籠のページ104の図りの入射窓は非常に脆いので、触れてはいけません。パンケーキ型ガイガーミュラー管は機械的衝撃にも敏感です。

さあ、始めよう

中央ボタン (①) を長押し（約3秒間）して機器の電源をオンにします。

機器は、センサーが放射線源を向くように配置します。機器は異なるセンサーシステムを切り替え、平均化時間を自動的に調整します。

測定量はふたによって変化します。ページ107の"ふたと測定量"を参照してください。

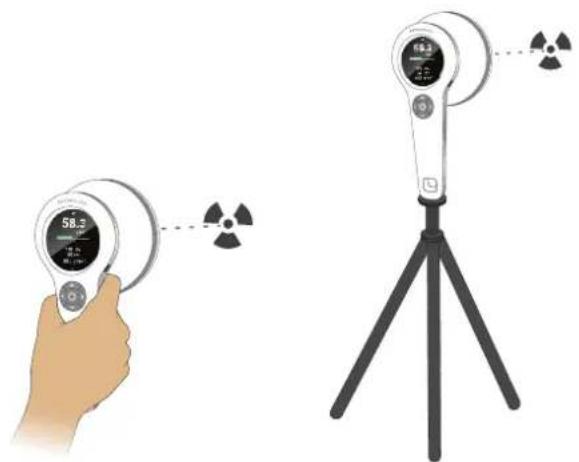

図3.センサーエリアが放射線源を向くように配置します。

中央ボタンを長押しして電源をオフにします。機器は、1秒の分解能でレート値のログを自動的に保存します。

動作および設定

画面の概要

図4.画面の概要

A. ステータスシンボル：測定音、バッテリーおよびディスプレーのバックライト。
B. 現在の線量率またはカウントレート。表示された量および単位は、ふたおよび設定によって変化します。詳細についてはページ107の表1を参照してください。
C. レートバー。レートバーには、平均化を行わず、1秒間に4回更新される現在のレートが表示されます。スケールは対数で表され、指定されたレートの範囲をカバーします。
D. 様々なコンテンツ：ユーザインタラクションおよび環境条件に基づいた現在の測定パラメータ、設定、保存された測定値、エラー画面または確認画面

測定値の保存

中央ボタンを短押しして、測定値を手動で保存します。 測定値を保存すると、表示されているすべての測定値が保存およびリセットされます。

測定値も自動的に保存されます。

• ふたを取り付けまたは取り外す時。
• 機器の電源をオフにする時。
• エラー状態によって、現在行っている測定が中断された時。
• 24時間連続測定の後。

保存された測定値へのアクセス

すべての保存された測定値には、RaySafe Viewを実行しているコンピュータを使用してアクセスできます。ページ112の"RaySafe View"を参照してください。直近の測定結果は分解能1秒でレートのログが保存され、RaySafe Viewで波形が表示されます。

前回電源をオンにした時から保存されていた測定値は、機器のディスプレーでアクセスできます。保存された測定値を表示するためには、下向き矢印を押します。ページ106の図5を参照してください。左矢印ボタンと右矢印ボタンを使用して、保存された測定結果を切り替えます。

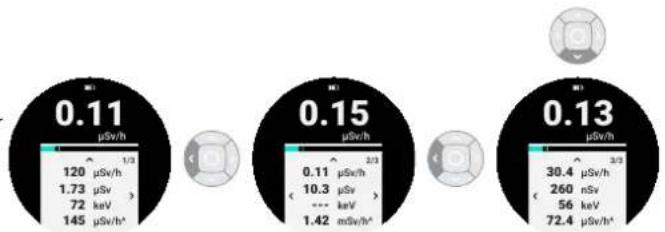

図5.保存された測定値にアクセスします。

10日間記録を取った後、または測定値が4000件保存された後、最も古い入力は周期的に上書きされます。

ふたと測定量

モデルによって、機器には、異なるフィルタ構成をもつふたが付属します。

ふたにはバヨネット式マウントが備わっています。ふたの上の線を機器の上の線に合わせ、一緒に持って、ふたを回して締めます。

ふたの名称	放射線の量 単位
周辺	周辺線量当量、 H^*(10)	Sv、rem
空気カーマ	空気カーマ、 K_気	Gy
	空気への吸収線量、 R_気	Rad
	照射線量、X	R
ふたなし	カウント( , , )	cps、cpm

表1. ふたおよび測定される量

設定メニューで測定単位を変更します。ページ107の"ボタンおよびメニュー"を参照してください。

機器には、関連するふたが調整されており、必ず機器に同梱されているふたと一緒に使用しなければならない。校正の日付およびシリアル番号は、ふたのラベルに印刷されています。

注意 機器を水またはほこりにさらす前に、ゴムのシーリングが無傷できれであること、ふたが正しく取り付けられていること、USB コネクタに何も接続されていないことを確認してください。

ボタンおよびメニュー

図7.中央ボタン

中央 ボタンを長押しすると、機器の電源がオンまたはオフになります。

機器に測定画面が表示された時、中央ボタン短押しすると測定値が保存されます。他の全ての画面では、中央ボタンを短押しすると測定画面に戻ります。

図8.矢印ボタン

測定画面は、電源をオンにした後、デフォルト画面になっています。測定画面から上方へ押して、設定にアクセスします。選択可能な設定間を移動するために、画面に示されているとおり、左または右を押してください。設定はすぐに変更されます。測定画面に戻るために、中央ボタンを押してください。

RaySafe 452 - 取扱説明書 (JA)

保存されている測定値にアクセスするために、測定画面か メニューの構造

ら押し下げてください。保存されている計測値は、右から左に日付順に保存されています。

2つ のショートカットがあります。

• 左矢印ボタンを長押しすると、測定音が切り替わります（オン／オフ）。
• 右矢印ボタンを長押しすると、ディスプレーのバックライト（オン／オフ）が切り替わります。

概要

ファームウェアバージョン (FW)、シリアル番号 (S/N)、調整データのためのチェックサム (CRC)、調整日 (Adj.)を備えた情報画面。

レート警報レベルを選択します。オフ、試験、または現在のレート量の範囲内のいくつかのレベルから選択できます。

測定単位を変更します。ふたの状態に依存します。ページ107の"ふたと測定量"を参照してください。

測定音をオンまたはオフにします。各ポップ音は、ガイガーミュラー管の放電に対応して、最高で毎秒500ポップの頻度まで対応します。

ディスプレーのバックライトをオンまたはオフにします。

現在の測定パラメータ、電源をオンにした後のデフォルト画面。

前回電源をオンにした時から保存されていた計測値にアクセスします。ページ106の"保存された測定値へのアクセス"を参照してください。

ふたを使用する測定

どちらのふたを使用するが(周辺線量当量または空気カーマ)を選択します。

1. ふたを取り付けます。
2. 機器はセンサー（ふたの平らな部分）を放射線源に向けて配置します。

機器は、連続的な放射線源、断続的な放射線源どちらに対しても、その2つのセンサーシステムをシームレスに扱って測定します。ページ110の"断続的な放射線源"を参照してください。

機器には零点調整機能がなく、測定は背景放射を含んでいます。

測定パラメータ

線量および線量率

線量は、現在の測定で蓄積された全ての線量です。

線量率は、数秒以下の応答時間で放射線の変化を検出するアルゴリズムを使用しますがページ109の表2によれば、場合によっては、安定させるためにより多くの時間が必要になる場合があります。

線量率(μGy/h, μSv/h)	線量率(mrad/h, mR/h, mrem/h)	最大安定性までの時間
≤0.1≤0.01		60 s
0.3	0.03	30 s
1	0.110 s
3	0.3	10 s
10	1	10 s
30	3	10 s
100	10	5 s
≥300	≥30	2 s

表 2. 線量率の安定化時間

注意 線量率の測定値は、固体センサー内のシンチレータ残光のために、高い放射線レベルの後、低い値で安定化させるために追加の時間が必要になる場合があります。
注意 機器は中性子に対しては高感度ではありません。これは、減速されだAm-Be線源からの熱中性子を使用して試験されています。応答は、中性子周辺線量当量の5%未満であることが確認されています。

ピーク線量率(∧)

ピーク線量率は、前回のリセット以降、最も高く表示された線量率の測定値です。線量率の定義を参照してください。

注意 この機器は、天の川からの高エネルギー粒子が地球の大気に衝突した時生成されるミューオンを検出します。ミューオンは固体センサー（ふた付きで測定する時）と相互作用し、背景放射の約0倍の線量率となる短1(2)0パルスを生成します。海抜ゼロ地点で

は、機器は通常日あたり数ミューオンを検出しますが、より高い高度では、例えば飛行機で旅行する時、数値は1日当たり数百まで増加します。

平均光子エネルギー

平均光子エネルギーは、最大10秒の移動平均を使用します 線量率の変化が検出された時はいつでも、平均化時間が短縮されます。

断続的な放射線源

線量は、速いデッドタイム補正およびセンサーアルゴリズムによって短いパルス長に対しても正確に測定されます。ページ110の図9を参照してください。

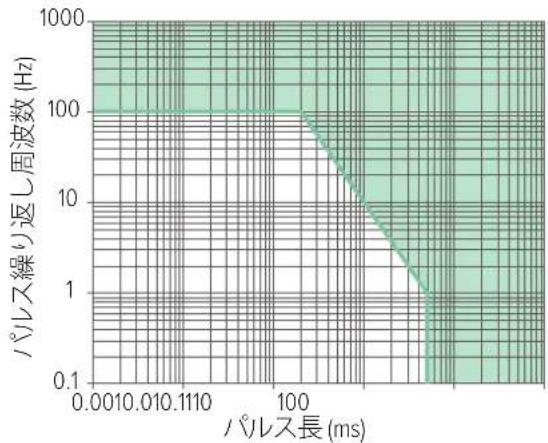

図9.30° C(86° F)までの温度での断続的な放射線に対する機能色の領域連続放射線に対する応答が±20%以内

線量率は1秒以上かけて平均化され、毎秒1回更新されます。したがって、この機器は、パルスレートを確実に測定するためには、放射線パルスが少なくとも2秒間必要です。測定された線量と既知のパルス長を使用して、より短いパルスレートを手動で計算することが可能です。

連続的に繰り返しパルスを測定する時（例えばパルス透視または直線粒子加速器（LINAC）から）、機器は平均線量率を測定します。デューティ比がわかっている場合は、パルスの放射線量率の計算に対する補正に使用できます。

注意 30 ℃ (86 ℉) 以上の温度では、断続的な放射線源からの放射を扱う機器の能力は、温度の上昇とともに徐々に低下します。

ふたなしでの測定

例えば、ふたなしで、汚染された可能性のある表面で測定する時：

1. ふたを外します。例えば、ふたなしで測定する時、アクティブセンサーはパンケーキ型ガイガーミュラー管で、ページ104の図1にG。
2. 測定音をオンにします。
   助言: 測定音 左矢印ボタンを長押しすると、測定音のオン／オフが切り替わります。
3. 機器を表面に近づけますが、接触させないようにします。
4. 表面を約1cm/s (1/2インチ/秒) でゆっくりとスキャンしてください。

RaySafe 452 - 取扱説明書 (JA)

機器は、 、 、 の放射によって引き起こされるパンケーキ型ガイガーミュラー管内の放電雪崩をカウントします。それぞれの放電後、パンケーキ型ガイガーミュラー管は、再充電するのに数十マイクロ秒かかり、デッドタイムと呼ばれます。機器は、デッドタイムの影響を、ミリ秒毎で自動的に補正します。

機器には零点調整機能がなく、測定は背景放射を含んでいます。

測定パラメータ

カウント

カウントは、現在の測定での全ての放電イベントの合計で、ミリ秒毎にデッドタイムが修正されます。

カウントレート

カウントレーは、数秒以下の応答時間で放射線の変化を検出するアルゴリズムを使用しますが、場合によっては安定させるためにより多くの時間が必要になるかもしれません。ページ111の表3を参照してください。

機器は信頼できるレート計測のために放射線のレベルが少なくとも2秒間安定である必要があるため、カウントレートは1秒あるいはそれ以上の時間平均化され、毎秒更新されます。

表 3. カウントレートの安定化時間

ピークカウントレート(^)

ピークカウントレーは、前回のリセット以降、最も高く表示されたカウントレートです。カウントレートの定義を参照してください。

放射能の計算

検出された核種のおおよその放射能は、カウントレートから計算できます。ページ112の表4を参照してください。リストに載っていない核種については、崩壊様式と粒子エネルギーを使用して補間します。

放射性核種	崩壊 (E_max, MeV)	標準的な放射能/カウントレート(Bq/cps), (dpm/cpm)
^3C	β (0.16) 17
^80Co	β (0.32) 6
^36Cl	β (0.71)	4
^92Sr/^90Y	β (0.55 / 2.28)	3
^239Pu	α (5.16)	8
^241Am a (5.49)	8

表 4. カウントレートから放射能への換算係数

RAYSAFE VIEW

図10.機器をRaySafe Viewに接続してください。

機器に付属の USB ケーブルを使用して、RaySafe Viewを実行しているコンピュータに接続してください。

ページ112の表4は、機器ハウジング（ふたなし）と放射性RaySafe Viewは以下の機能を含みます：

核種の薄層（ISO 8769:2010に準拠した広域クラス2の線源）を有するAIプレートとの間に3 mmの間隔がある測定値に基づいています。他の測定条件（例えばサンプルの厚さ、サイズ、純度などの異なる物理的性質）の下で、これらの換算係数は放射能を低く見積もる可能性があります。

例: 機器は、粒子を含有するアメルシウム-241から短い距離で、背景の上に20 cps (1200 cpm) を読み取ります。粒子の放射能は、少なくとも0 cps × 8 Bq/cps = 160 Bq (1200 cpm × 8 dpm/ cpm = 9600 dpm) です。

• 測定値のリアルタイム表示。
  機器の遠隔操作（設定の変更、測定値の保存）。
  機器に保存されている測定値のインポート。
• 保存された波形のレートのログのデータ分析。
• コンピュータでの測定値保存。
• Microsoft Excelおよびcsvファイルへのデータのエクスポート。

www.flukebiomedical.com からRaySafe Viewへのダウンロード。

メインテナンス

バッテリーを充電してください

図11.USB充電器を接続してください。

バッテリーを充電するために、機器のUSB コネクタを付属の充電器を備えた屋内用コンセントに接続します。USB携帯型充電バッテリーで充電することも、コンピュータのUSB ポートに接続して充電することもできますが、付属の充電器を使用するとより速く充電できます（空からフル充電まで約3時間）。

注意 電池マークが赤くなっている時に機器を使用した場合、機器はいつでも自動的に電源が切れる場合があります。

警報

ケーブルを接続する前に、機器の USB コネクタがきれいで乾燥していることを確認してください。

クリーニング

湿った布と中性洗剤を使用して、ふたをして機器をきれいにします。

機器はふたを外すと耐水ではありません。ふたを外して機器が汚れている場合には、汚れている部分を布で軽く拭き、ふたを取り付ける前に機器とふたが乾燥していることを確認してください。

収納

電源をオフにして、ふたを取り付けた状態で機器を収納してください。

サービス

メーカーにサービスについてお問い合わせください。ページ121の"サービスおよびサポート・コンタクト"を参照してください。

注意 RaySafe 452には、ユーザーが修理可能な部品はありません。

エラーおよび記号

機器のエラー

セルフテストは起動時に実行され、操作中は継続的に実行されます。

図12.1:エラー画面。2:確認画面。3:測定画面。

エラーが発生した場合、測定画面は赤色の背景(1のページ その他の表示記号

113の図12)のエラー記号によってブロックされ、機器は15秒毎にビープ音を発します。画面が赤の時は、機器は測定しません。

エラー状態が終了すると、エラー記号が黒色の背景(2のページ113の図12)に残っている状態のまま、機器は自動的に新しい測定を開始します。中央ボタンを押して記号を確認し、進行中の測定値(3のページ113の図12)を見てください。

記号	タイプ	意味
	新しい測定が始まりました	24時間連続測定した後、機器は自動的に測定値を保存して、新しい測定を開始します。中央ボタンを押して測定画面に戻って、これを確認してください。
	破損した測定	この保存された測定値は破損しているため、表示できません。

エラー記号	タイプ 動作
	機器のエラー(#2,#3,#4,#6,#7,#8)	機器を再起動してください。エラーが続く場合は、サポートにお問い合わせください。ページ121の"サービスおよびサポート・コンタクト"を参照してください。
	線量率が高すぎます	線量率は仕様範囲外です。レートを下げるために、放射線源までの距離を長くしてください。
	機器が冷えすぎています	機器を-20°C(-4°F)以上に温めてください。
	機器が熱すぎます	器械を50°C(122°F)以下に冷却してください。
	検出されなかったふたのタイプを修正してください	機器に付属のふたを取り付け、および/または、ふたが正しく取り付けられていることを確認してください。一部の機器モデルでは、測定時にふたが必要です。

ラベル上の記号

記号	意味
	メーカー
[0557]	商品番号
[207A]	シリアル番号
[CSDK]	EU指令に準拠しています。
[276K]	英国適合性評価済み。
[IMAGE](AZAY)	本製品はWEEE指令のマーキング要求に準拠しています。貼付ラベルは、この電気電子製品を一般家庭廃棄物として廃棄してはならないことを示しています。製品カテゴリー:WEEE指令の付属書1に示される機器に準拠して、この製品はカテゴリー9の「監視および制御装置」の製品として分類されます。この製品を分別していない一般廃棄物として廃棄しないでください。
[3DGX]	警報-危険のリスク。ユーザーマニュアルをご覧ください。
	関連するオーストラリアの安全規格及びEMC規格に準拠しています。

RaySafe 452 – 取扱説明書 (JA)

記号	意味
	小型バッテリー充電システムのための、電化製品効率規制(カリフォルニア州規制、タイトル20、セクション1601~1608)に準拠しています。
	MET Laboratories, Inc.認証はUL 61010-1/CSA C22.2 No. 61010-1-12を対象にしてしています。MET研究所は、その意図された機能の信頼性または有効性について、この機器を評価していません。
	中国RoHSの規制物質は、許可されたレベルを超えて存在していません。

技術仕様

一般

安全基準 IEC 61010-1:2010、汚染度2に準拠しています
放射線メーター標準	アラーム音の音圧と、IEC61326-1:2012に準拠しているEMCを除き、IEC60846-1:2009に準拠しています。
寸法	250 × 127 × 83 mm ( 9.8 × 5.0 × 3.3 インチ)
重量	0.8 kg (1.7 ポンド)
ディスプレー	240 × 400 ピクセルカラー LCD、日光下でも読みやすい、バックライト付き
レート警報	65 dB(A) at 30 cm (12 インチ)
動作温度	-20 - +50 °C ( -4 - +122 °F)
保管温度	-30 - +70 °C ( -22 - +158 °F)
バッテリー充電の温度	+10 - +40 °C ( +50 - +104 °F)
気圧	70 107 kPa、高度 3000 m (10000ft)まで
IPコード	IEC60529:1989-2013によるIP64(防塵および防水)、ふた付きで、無傷のシールがあり、USネクタに何も接続していないもの
湿度、ふたなし	< 90% 相対湿度、結露しない

バッテリー寿命	最大100h
バッテリー	内蔵の充電式リチウムイオン、2550 mAh
コネクタ	USB マイクロ(5 V DC、1.3 A)、通信および充電用
取り付け	ハンドルの標準1/4"三脚ネジ
データストレージ	4000件の保存された測定値および10日間における、1秒の分解能での線量率ログ
ソフトウェア	RaySafe View(遠隔制御、分析、データエクスポート用)

放射線学

周边線量当量、 H^*(10)

範囲	0 μSv/h - 1 Sv/h (0 μrem/h - 100 rem/h)
レート分解能	0.01 μSv/h (1 μrem/h) または3桁
線量分解能	0.1 nSv (0.01 μrem) または3桁
エネルギー範囲	16 keV ~ 7 MeV
エネルギー応答 ^1	>20 μSv/h (2 mrem/h) およびT<30 °C (86 °F)	±15%, 20 keV - 5 MeV±25%, < 20 keV または >5 MeV
	そうでなければ	±20%, 20 keV - 1 MeV-25% - +150%, < 20 keV または>1 MeV
最小X線パルス長 ^2	T < 30 °C (86 °F) で5ミリ秒
最小直線粒子加速器(LINAC) 周波数 ^3	T < 30 °C (86 °F) で100Hz
レート応答時間	~2s 0.2 から2μSv/h までのステップを検出するため (20 ~ 200 μrem/h)
IEC 60846-1 エネルギー範囲 ^4	20 keV - 2 MeV、入射角±45°
IEC 60846-1 線量率の範囲 ^4	1 μSv/h - 1 Sv/h (100 μrem/h - 100 rem/h)、非直線性 < ±10%

RaySafe 452 – 取扱説明書 (JA)

IEC 60846-1線量の範囲 ^a	1 μSv - 24 Sv (100 μrem - 2.4 krem)、変動係数 < 3%
単位 Sv	rem (1 rem = 1/100 Sv)
空気カーマ、空気
範囲	0 μGy/h - 1 Gy/h (0 μR/h - 114 R/h)
レート分解能	0.01 μGy/h (1 μR/h) または3桁
線量分解能	0.1 nGy, (0.01 μR) または3桁
エネルギー範囲	30 keV - 7 MeV
エネルギー応答 ^b	>20 μGy/h (2.3 mR/h) およびT < 30°C (86°F)	±15 %, 30 keV - 5 MeV±25 %, 5 MeV - 7 MeV
	そうでなければ	+30 %, 30 keV - 1 MeV-25% - +120%,1 MeV - 7 MeV
最小X線パルス長 ^c	5 ms at T < 30°C (86°F)
最小直線粒子加速器(LINAC) 周波数 ^d	100 Hz at T < 30°C (86°F)
レート応答時間	~2s 0.2 から2 μGy/h までのステップを検出するため(23 ~ 230 μR/h)
単位 Gy	rad (1 rad = 1/100 Gy)R (1 R = 1/114.1 Gy)
平均光子エネルギー、
範囲	20 keV - 600 keV
不確かさ	<100 keVで10%、さもなければ20%
標準の定義	ISO 4037-1:2019
最小線量率 ^e	20 μSw/h (2 mrem/h) または20 μGy/h (2.3 mR/h)、T < 30°C (86°F)で

カウンター(α,β,γ)

検出器タイプ	パンケーキ型ガイガーミュラー管
ウィンドウ	雲母、1.5 - 2 mg/cm ^2
敏感な検出領域	15.55 cm ^2 、背面 79% オープンスチールグリッド
範囲	0 cps - 20 kcps (0 cpm - 1.2 Mcpm)
レート分解能	0.1 cps (1 cpm) または3桁
カウンター分解能	1カウントまたは3桁
デッドタイム補正	自動、直線性-10%~+30%以内
0.1 μSv/hでの標準的な背景	0.5 cps (30 cpm)
標準的なガンマ感度、 ^137Cs	6 cps / μGy/h (3000 cpm / mR/h)
レート応答時間	~2s 1から10cpsまでのステップを検出するため(60 ~ 600 cpm)
単位	cpscpm (1 cpm = 1/60 cps)
2π放出感度 ^6	放射性核種	崩壊( E_max )	標準的な効率
	^14C	β (0.16 MeV)	15 %
	^62Co	β (0.32 MeV)	31 %
	^36Cl	β ^- (0.71 MeV)	43 %
	^92Sr / ^90Y	β (0.55 / 2.28 MeV)	49 %
	^238Pu	α (5.16 MeV)	26 %
	^211Am	α (5.49 MeV)	26 %

脚注

1. この機器は、パンケーキ型ガイガーミュラー管を低レートで使用し、固体センサーの集まりをより高いレートで使用しています。固体センサーが完全に関与するレートは、温度(30℃)(86°F)以上の温度)とともに徐々に上昇します。
2. 応答が連続放射での応答の±20%以内である場合に制限します。30℃(86°F)以上では、低リニアックパルスレートと短いX線パルスを扱う機器の能力は、温度の上昇とともに徐々に低下します。
3. 標準的な医療用直線加速器のマイクロ波パルス繰り返し周波数を参照してください。各パルスには、数 s の標準的な持続時間があります。
4. 機器が EC 60846 12009 を満たす範囲。
5. 30℃/86°F以上では、最小線量率は温度の上昇とともに徐々に増加します。
6. 機器ハウジング（ふたなし）とISO 8769:2010に準拠した広域クラス2の線源との間を3mmの間隔で測定しました。

センサーの位置

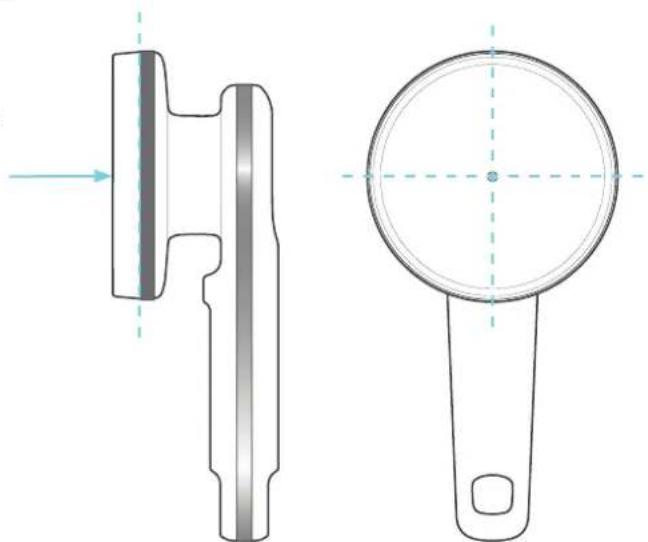

図13. センサーの基準方向、基準平面および基準点。

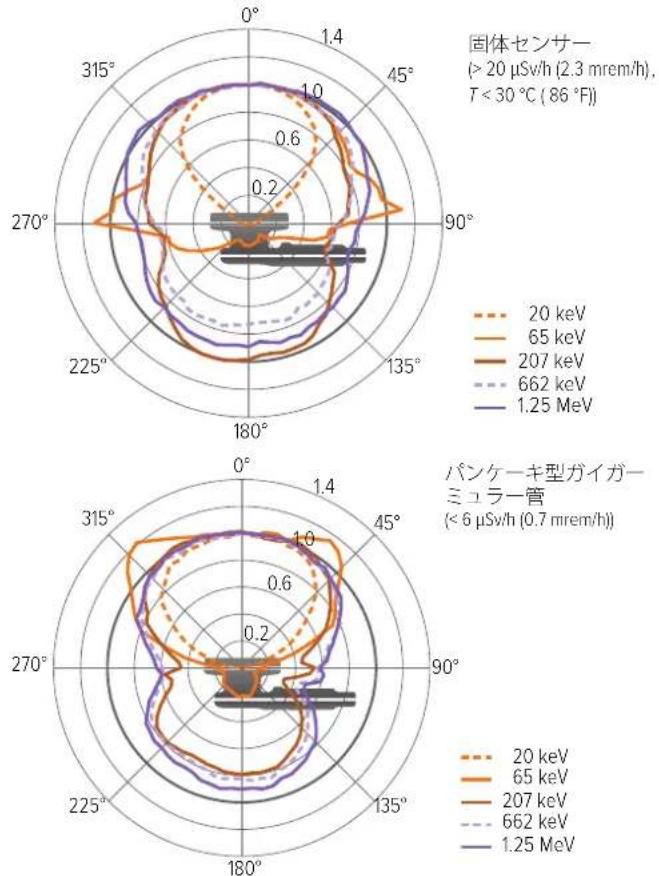

角度応答 - H^*(10)

固体センサー
(>20 μSv/h (2.3 mrem/h),
T<30 °C (86 °F))

--- 20 keV

— 65 keV

— 207 keV

--- 662 keV

— 1.25 MeV

パンケーキ型ガイガー

ミュラー管

固体センサー
(> 20 μSv/h (2.3 mrem/h),
T<30℃(86°F)

--- 20 keV

65 keV

— 207 keV

--- 662 keV

— 1.25 MeV

バンケーキ型ガイガー

ミュラー管

FreeRTOSライセンスについては、RaySafe 452 の製品ページ（www.flukebiomedical.com）をご参照ください。

保証

Fluke Biomedical社は、最初の購入日から1年間材料および加工の欠陥についてこの機器を保証し、または1年目の終わりに、校正のためにFluke Biomedical社またはRaySafeサービスセンターに機器を送付する場合には、2年間保証します。そのような校正には、通常の料金が請求されます。当社は、保証期間中不良品であることが証明された製品について、お客様が製品をFluke Biomedical社へ元払いで返品された場合には、無償で修理するか、または当社の選択で交換させていただきます。この保証は、最初の購入者のみが対象であり、譲渡可能ではありません。製品が事故または誤用によって損傷を受けた場合、または認定されたFluke Biomedicalサービス施設以外の者からのサービスまたは修正を受けた場合、この保証は適用されません。特定の目的への適合性などその他の保証は、明示的または黙示的に示されません。FLUKE社は、何らかの原因または理論から生じたデータの損失を含む、特別な、間接的な、偶発的または必然的な損害または損失について、一切責任を負いません。

この保証は、固有のシリアル番号タグが付いている製品とその付属品のみを対象にしています。機器の再校正は保証対象外です。

この保証はお客様に特定の法的権利を付与するものでありますが、管轄区域によってはその他の権利が与えられる場合もあります。一部の法域では、黙示的な保証、または偶発

的若しくは必然的な損害の除外または制限が認められていないため、この責任制限はお客様に適用されない場合があります。本保証のいずれかの条項が、管轄の裁判所またはその他の意思決定者によって無効または法的強制力がないとみなされた場合においても、そのような保有が他の条項の有効性または執行可能性に影響を及ぼすことはありません。

サービスおよびサポート・コンタクト

サービスおよびサポートの詳細については、RaySafe 452の製品ページ（www.flukebiomedical.com）をご参照ください。

製造元：

Fluke Biomedical社

6920 Seaway Blvd.

Everett, WA

U.S.A.

RaySafe 452

剂量率(μGy/h, μSv/h)	剂量率(mrad/h, mR/h, mrem/h)	实现最大稳定性的时间
≤0.1≤0.0160秒
0.3 0.03		30秒
1 0.1		10秒
3 0.3		10秒
10	1	10秒
30	3	10秒
100 10		5秒
≥300≥302秒

表 2. 剂量率稳定时间。

计数率 (cps)	计数率 (cpm)	实现最大稳定性的时间
≤0.5≤3060秒
1.590		33秒
5300		10秒
15900		10秒
503k		10秒
1509k		7秒
50030k		4秒
≥1500≥90k2秒

表 3. 计数率稳定时间。

峰值计数率 ^()
