使用説明書 PRIME B860M-A WIFI ASUS

本書に記載されている製品およびソフトウェアは著作権法により保護されており、その使用、複製、頒布および逆コンパイルを制限するライセンスのもとにおいて頒布されます。購入者によるバックアップ目的の場合を除き、ASUSTeK Computer Inc.（以下、ASUS）の書面による事前の許可なく、本製品および本書のいかなる部分も、いかなる方法によっても複製することが禁じられます。

以下に該当する場合は、製品保証サービスを受けることができません。

(1) 製品に対しASUSの書面により認定された以外の修理、改造、改変が行われた場合
(2) 製品のシリアル番号の確認ができない場合

本書の情報の完全性および正確性については最善の努力が払われていますが、本書の内容は「現状のまま」で提供されるものであり、ASUSは明示または黙示を問わず、本書においていかなる保証も行ないません。ASUS、その提携会社、従業員、取締役、役員、代理店、ベンダーまたはサプライヤーは、本書および本製品の使用または使用不能から生じた直接的、間接的、付随的、結果的な損害（データの変化・消失、事業利益の損失、事業の中断など）に対して、たとえASUSがその損害の可能性について知らされていた場合も、一切責任を負いません。

本書は情報提供のみを目的として作成されており、誤りがないという保証はなされません。また、他のいかなる保証の対象となることもありません。本書の内容は予告なく変更される場合があります。

本書に記載している会社名、製品名は、各社の商標または登録商標です。本書では説明の便宜のためにその会社名、製品名などを記載する場合がありますが、それらの商標権の侵害を行なう意思、目的はありません。

目次

安全にお使いいただくために......iv

本書について……vi

梱包品の確認……viii

PRIME B860M-A シリーズ 仕様概要......ix

第1章：製品概要

1.1 はじめに....1-1
1.2 各部名称.... 1-2

1.2.1 各部名称と機能 1-2
1.2.2 バックパネルコネクター 1-8
1.2.3 イーサネットポートLED 1-9
1.2.4 オーディオ接続 ..... 1-9

1.3 CPUを取り付ける.... 1-10

1.4 メモリーを取り付ける.... 1-12

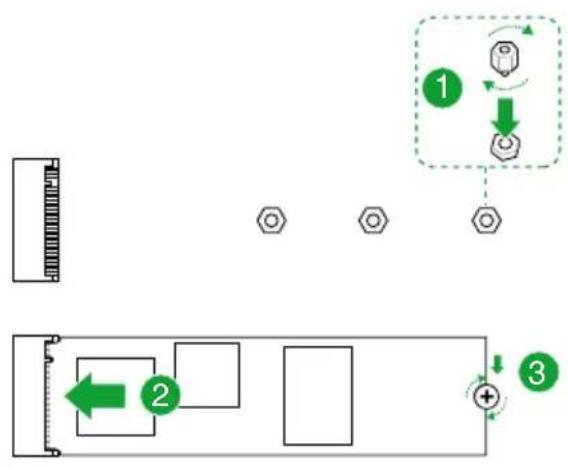

1.5 M.2 SSDを取り付ける.... 1-14
1.6 ASUS Wi-Fi Q-Antennaを取り付ける（Wi-Fi モデルのみ） 1-17

第2章：UEFI BIOS

2.1 UEFI BIOSとは.... 2-1
2.2 ASUS EZ Flash 2-2
2.3 ASUS CrashFree BIOS 3 2-3
2.4 RAID構成....2-4

付録

規制および安全に関する情報……A-1

Wi-Fi搭載モデルに関する情報....A-4

Wi-Fi非搭載モデルに関する情報....A-12

保証 A-14

お問い合わせ先....A-17

サービスとサポート....A-17

製品登録....A-17

安全にお使いいただくために

電気製品を安全にお使いいただくために

• 感電防止のため、マザーボードが組み込まれたシステムを移動する際は、必ず電源ケーブルを抜いてください
• システムに拡張カードやモジュールの取り付けまたは取り外しを行う前に、必ず電源ケーブルを抜いてください。
• マザーボードに信号ケーブルを取り付けまたは取り外しを行う前に、必ずすべての電源ケーブルを抜いてください。
• 変換プラグや延長コードを使用する前に専門家にご相談ください。これらの機器は、アース回路を遮断する可能性があります。
• ご使用の電源装置に電圧選択スイッチが付いている場合は、システムの損傷を防ぐために電源装置の電圧選択スイッチがご利用の地域の電圧と合致しているかをご確認ください。ご利用になる地域の電圧が不明な場合は、各地域の電力会社にお問い合わせください。
• 電源装置が故障した場合はご自分で修理・分解をせず、各メーカーや販売店にご相談ください。

安全に作業していただくために

・本製品を使用する前に本書を熟読し、十分理解された上でご使用ください。
- 本製品を使用する前に、すべてのケーブルが正しく接続され、ケーブルに損傷がないことをご確認ください。損傷を発見した場合は、直ちにお買い上げの販売店にお申し出ください。
- コネクター、スロット、ソケット、回路にはクリップ、ネジ、ホッチキスの芯などの金属類を近づけないでください。回路のショート（短絡）の原因になります。
- 埃、湿気、極端な温度差を避けてください。濡れやすい場所で本製品を使用しないでください。
・本製品および本製品を組み込んだシステムは安定した場所に設置してください。
- 本製品をご自分で修理、分解、改造しないでください。火災や感電、やけど、故障の原因となります。修理は弊社修理センターまたは販売代理店にご依頼ください。
- 周辺温度 10～35℃ 以外では使用しないでください。火災の原因となります。

ボタン形電池／コイン形電池の取り扱いについて

1. 使用済みの電池は、お住いの地域・自治体の条例や規則に従って速やかにリサイクルまたは廃棄し、お子様の手の届かない所に保管してください。電池を家庭用ごみ箱に捨てたり、焼却したりしないでください。使用済みの電池であっても、重傷または死亡を引き起こす可能性があります。
2. 電池を飲み込んだり、体内に入れてしまった場合は、直ちに医師の診断を受けてください。
3. 本製品には公称電圧3Vのコイン形リチウム電池（CR2032）を使用しています。
4. 電池は充電式ではありません。絶対に充電しないでください。
5. 強制放電、再充電、分解、（製造元の指定温度以上の）加熱、焼却はしないでください。これらの行為を行うと、ガス放出、液漏れ、爆発による怪我や化学火傷を引き起こす可能性があります。
6. 本製品には交換できない電池が含まれています。

▲ 危険

• 誤飲注意: この製品はボタン形電池またはコイン形電池を含んでいます。
• 誤飲した場合、死亡または重傷を負う可能性があります。
• ボタン形電池またはコイン形電池を飲み込むと、2時間足らずで重大な体内損傷を引き起こし、死に至る場合があります。
• 新しい電池及び使用済みの電池は子供の手が届かないところに保管してください。
• 電池を飲み込んでしまった、または電池を飲み込んだ疑いがある場合は、直ちに医師の診断を受けてください。

本書について

本書には、マザーボードの取り付けやシステム構築の際に必要や情報が記載されています。

本書の構成

本書は、以下の章で構成されています:

- 第1章：製品概要

マザーボードレイアウト、各部の名称と機能について説明しています。

UEFI BIOS Utilityの起動方法や更新方法、RAIDについて説明しています。

参考情報

本製品に関する追加情報および関連情報は、以下でご覧いただけます。

1. ASUSウェブサイト

多言語に対応した当社ウェブサイト（www.asus.com）では、最新の製品情報、サポート情報をご覧いただけます。

1. 追加ドキュメント

製品パッケージには、販売代理店や販売店が独自に追加した保証書やチラシが同梱されている場合があります。これらの追加ドキュメントは、標準パッケージの付属品ではありません。

1. マザーボードセットアップガイド

ハードウェアの基本的な取り扱い方やマザーボードに搭載された各機能を説明したマザーボードセットアップガイドをダウンロードしてご覧いただけます。

ドライバーやユーティリティをインストールする方法をご覧いただけます。

RAIDの構築方法やRAIDアレイにOSをインストールする方法を説明したRAID設定ガイドをダウンロードしてご覧いただけます。

本書では製品を安全に正しくお使いいただくために、守っていただきたい事項を表示で示しています。表示の意味は次のとおりです。

注意	誤った取り扱いをすると、人が傷害を負う可能性があること、ハードウェアの損傷やデータの損失の可能性があることを記述しています。
重要	お使いになる際の注意点やハードウェアを正しく動作させるために必要なことを記述しています。必ずお読みください。
参考使用上	、参考になる情報や補足説明を記述しています。

梱包品の確認

はじめに梱包品がすべて揃っていることをご確認ください。

マザーボード	1 x PRIME B860M-A WIFIまたは1 x PRIME B860M-A
ケーブル2 x SATA 6Gb/s ケーブル
その他	1 x ASUS WiFi Q-Antenna (Wi-Fi モデルのみ)1 x M.2ゴムパッケージ1 x M.2ネジパッケージ
ドキュメント1 x クイックスタートガイド

参考：

• 万一、不足しているものや破損しているものがある場合は、すぐにご購入元にお申し出ください。
• 記載しているもの以外は付属いたしません。必要な場合は、別途お買い求めください。

PRIME B860M-A シリーズ 仕様概要

対応プロセッサー	Intel® LGA1851 ソケット対応 Intel® CoreTM Ultra プロセッサー(シリーズ2)*Intel® Turbo Boost Max Technology 3.0 および Intel® Turbo Boost Technology 2.0 対応*** 最新の対応状況は当社ウェブサイトをご覧ください。** 対応する機能は取り付けたCPUによって異なります。
搭載チップセット Intel® B860 チップセット
対応メモリー	4 x DDR5 DIMM スロット:最大 192 GB最大 8666+ MT/s (OC) DDR5 Non-ECC Unbuffered DIMM、Clocked Unbuffered DIMM (CUDIMM) 対応デュアルチャンネルメモリーアーキテクチャDIMM FitIntel® Extreme Memory Profile (XMP) メモリーモジュール対応ASUS Enhanced Memory Profile III (AEMP III)* 対応するメモリーの種類、機能、データレート(速度)、枚数は搭載するCPUおよびメモリー構成により異なります。最新の対応状況は当社ウェブサイトをご覧ください。** Non-ECC Unbuffered DIMMは、オンダイECC (ODECC) 機能をサポートします。
画面出力機能	2 x DisplayPort ポート**1 x HDMITM ポート**** 画面出力機能は取り付けたCPUによって異なります。** DisplayPort 1.4 で規定の最大 4K@60Hz に対応。*** HDMITM 2.1 で規定の最大 4K@60Hz に対応。
拡張スロット	プロセッサー- 1 x PCIe 5.0 x16 スロットIntel® B860 チップセット- 1 x PCIe 4.0 x16 スロット(最大 x4 モード)- 1 x PCIe 4.0 x1 スロット* 互換性のあるデバイスについては当社ウェブサイトをご覧ください。
ストレージ機能	最大 2 x M.2 Socket 3 スロット、4 x SATA 6Gb/s ポート*プロセッサー- 1 x M.2 Socket 3 スロット(M.2_1)(Key M、Type 2242/2260/2280、PCIe 5.0 x4 接続)Intel® B860 チップセット- 1 x M.2 Socket 3 スロット(M.2_2)(Key M、Type 2242/2260/2280、PCIe 4.0 x4 接続)- 4 x SATA 6Gb/s ポート* Intel® Rapid Storage TechnologyによるSATA RAID 0/1/5/10 に対応。
イーサネット機能	1 x Realtek 2.5Gb イーサネットASUS LANGuard

(次ページへ続く)

PRIME B860M-A シリーズ 仕様概要

Wi-Fi / Bluetooth® 機能	(Wi-Fi モデルのみ)Wi-Fi 6E*2x2 Wi-Fi 6E (802.11ax)2.4/5/6 GHz 帯対応*Bluetooth® 5.3** Wi-Fi 6E の 6GHzは Windows® 11 にのみ対応しています。** 最新のBluetooth対応バージョンについては、Wi-Fiモジュールメーカーにご確認ください。
USB機能	リアUSB(合計 8 ポート)1 x USB 20Gbps ポート(1 x USB Type-C®)1 x USB 10Gbps ポート(1 x Type-A)2 x USB 5Gbps ポート(2 x Type-A)4 x USB 2.0 ポート(4 x Type-A)**フロントUSB(合計 5 ポート)1 x USB 10Gbps コネクター1 x USB 5Gbps ヘッダー1 x USB 2.0 ヘッダー*背面USB Type-C® ポートは5V/3A出力に対応** USB 2.0 ポート(USB_E1234)は帯域幅を共有しています。これらのポートに接続された USBデバイスを同時使用した場合、転送速度が低下する場合があります。
オーディオ機能	Realtek 7.1 Surround Sound High Definition Audio CODEC*- ジャック検出、マルチストリーミング、フロントパネル ジャック・リタスキング対応- 最大 192kHz/24bit の再生に対応オーディオ機能- オーディオシールディング- プレミアムオーディオコンデンサー- オーディオ専用PCBレイヤー* 7.1chサラウンドサウンドを構成する際は、フロントパネルにHDオーディオモジュールを搭載したケースをご利用ください。
背面インターフェース	1 x USB 20Gbps ポート(1 x USB Type-C®)1 x USB 10Gbps ポート(1 x Type-A)2 x USB 5Gbps ポート(2 x Type-A)4 x USB 2.0 ポート(4 x Type-A)2 x DisplayPort ポート1 x HDMITM ポート2 x Wi-Fiアンテナポート(Wi-Fi モデルのみ)1 x Realtek 2.5Gb イーサネットポート3 x オーディオポート
基板上インターフェース	ファン/冷却1 x 4ピン CPUファンヘッダー1 x 4ピン CPUオプションファンヘッダー1 x 4ピン AIOポンプヘッダー3 x 4ピンケースファンヘッダー

(次ページへ続く)

PRIME B860M-A シリーズ 仕様概要

基板上インターフェース	電源1 x 24ピン メイン電源コネクター1 x 8ピン +12V 電源コネクターストレージ2 x M.2 Socket 3 スロット4 x SATA 6Gb/s ポートUSB1 x USB 10Gbps コネクター1 x USB 5Gbps ヘッダー1 x USB 2.0 ヘッダーその他3 x アドレサブル Gen2 ヘッダー1 x RGBヘッダー1 x CMOSクリアヘッダー1 x ケース侵入ヘッダー1 x COMポートヘッダー1 x フロントパネルオーディオヘッダー1 x S/PDIF出力ヘッダー1 x 14-1ピン SPI TPMヘッダー1 x 10-1ピン フロントパネルシステムヘッダー1 x ThunderboltTM(USB4®) ヘッダー
特別な機能	ASUS 5X PROTECTION III- DIGI+ VRM (DrMOS採用デジタル電源回路)- ESD Guards- LANGuard- Overvoltage Protection- SafeSlot- Stainless-Steel Back I/OASUS Q-Design- Q-Antenna (Wi-Fi モデルのみ)- Q-Dashboard- Q-DIMM- Q-LED Core- Q-SlotASUSサーマルソリューション- M.2ヒートシンク- VRMヒートシンク設計ASUS EZ DIY- ProCool- プレマウントI/OシールドAura Sync- RGBヘッダー- アドレサブル Gen2 ヘッダー

(次ページへ続く)

PRIME B860M-A シリーズ 仕様概要

ソフトウェア機能	AS USエクスクルーシブソフトウェアArmoury Crate- Aura Creator- Aura Sync-Fan Xpert 2+- Power SavingASUS DriverHubASUS GlideX (Wi-Fi モデルのみ)ASUS CPU-ZNorton 360 Deluxe (60日間無料体験版)WinRAR® (40日間無料体験版)UEFI BIOSASUS EZ DIY- ASUS CrashFree BIOS 3- ASUS EZ Flash- ASUS UEFI BIOS EZ Mode- ASUS MyHotkey
BIOS機能 2 x 128 Mb Flash ROM、UEFI AMI BIOS
BIOS CAPファイル名	PRIME B860M-A WIFI: A5603.CAPPRIME B860M-A: A5593.CAP
管理機能 WOL by PME、PXE
対応OS	Windows® 11 (バージョン22H2以降)Windows® 10 64-bit (バージョン21H2以降)
フォームファクター	microATXフォームファクター9.6 in x 9.6 in (24.4 cm x 24.4 cm)

参考：製品は性能、機能向上のために、仕様およびデザインを予告なく変更する場合があります。製品の最新情報は当社ウェブサイトをご覧ください。

製品概要

1.1 はじめに

マザーボードに拡張カードやモジュールを取り付けたり設定を変更する前に、必ず次の事項をご確認ください。

注意!

• 電子部品を取り扱う前に、必ず電源ケーブルを抜いてください。
• 静電気による電子部品の損傷を防ぐために、静電気防止リストバンドを着用するか、静電気除去装置や金属面に触れて身体の静電気を取り除いてください。
• 電子部品を取り扱うときは、集積回路（IC）に触れないよう電子部品の端を両手で持ってください。
• 取り外した電子部品は、必ず静電気防止パッドの上に置くか静電気防止袋に入れてください。
• 拡張カードやモジュールの取り付けまたは取り外しを行う前に、必ず電源ケーブルを抜いてください。電源ケーブルを接続したまま作業をすると、火災、感電、故障の原因となることがあります。

参考：

• 本書に記載されているピン配列のイメージは一例です。各ピン名はヘッダーやコネクターの位置により異なる場合があります。
• 本書に記載されているイラストはイメージです。Wi-FiモジュールはWi-Fiモデルにのみ搭載されています。

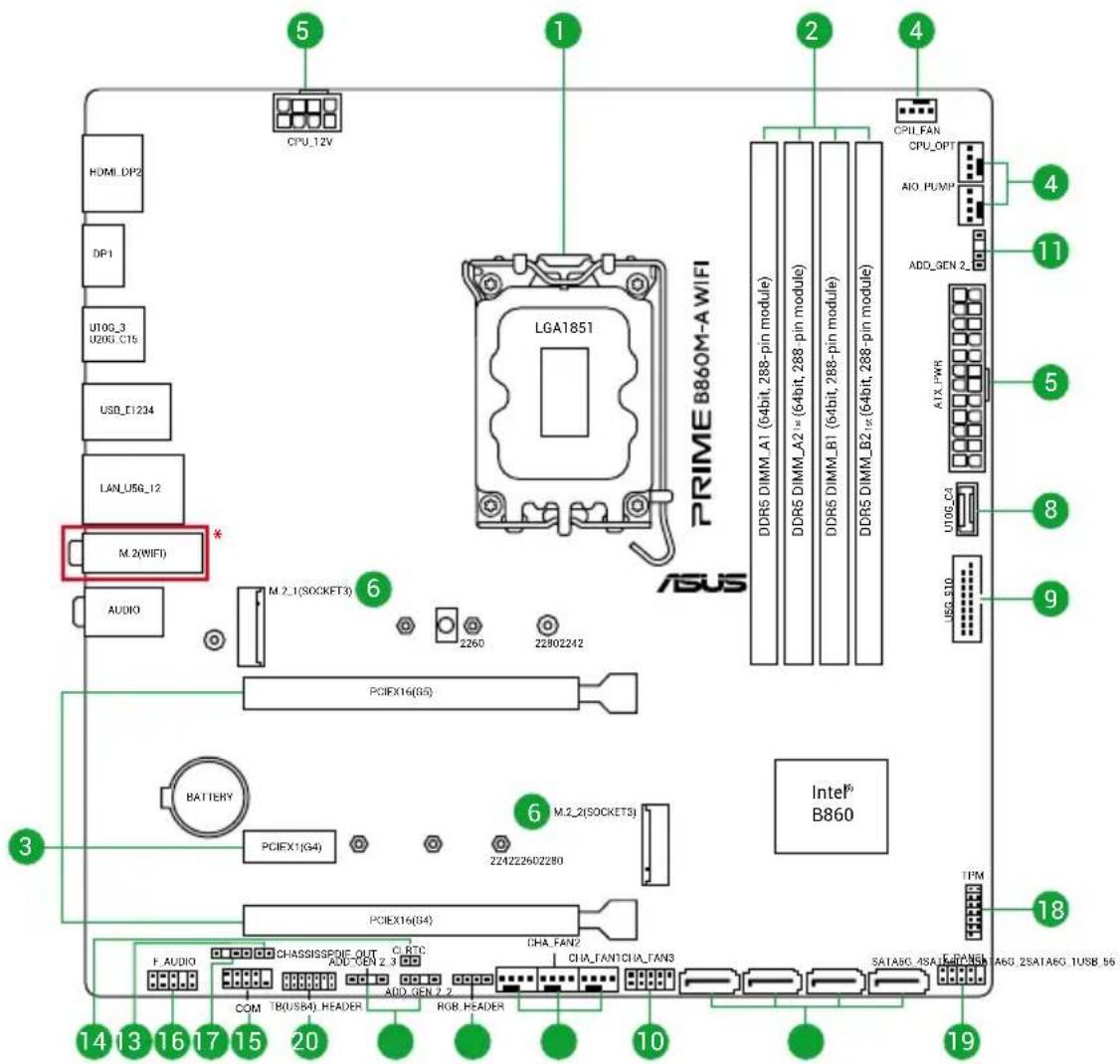

1.2 各部名称

CPU_12V HOMI_DP2 DP1 U10G_3 U20G_C15 USD_E1234 LAN_US6_12 M.2(WIFI) AUDIO M.2_1(SOCKET3) 2260 22802242 PCIEX16(G5) BATTERY PCIEX1(G4) PCIEX16(G4) F_AUDIO CHASSISSPOIE_OUT ADD_GEN 2 3 COM TB(USB4)HEADER CL_RTC ADD_GEN 2 2 RGB_HEADER CHA_FAN2 CHA_TANTCHA_TAN3 CHA_FAN2 DDR5 DIMM_A1 (64bit, 288-pin module) DDR5 DIMM_A2 (64bit, 288 pin module) DDR5 DIMM_B1 (64bit, 288-pin module) DDR5 DIMM_B2 (64bit, 288-pin module) DDR5 DIMM_A1 (64bit, 288-pin module) DDR5 DIMM_A2 (64bit, 288 pin module) DDR5 DIMM_B1 (64bit, 288-pin module) DDR5 DIMM_B2 (64bit, 288-pin module) DDR5 DIMM_A1 (64bit, 288-pin module) DDR5 DIMM_A2 (64 bit, 288 pin module) DDR5 DIMM_B1 (64bit, 288-pin module) DDR5 DIMM_B2 (64bit, 288-pin module) DDR5 DIMM_A1 (64bit, 288-pin module) DDR5 DIMM_A2 (64bit, 288 pin module) DDR5 DIMM_B1 (64bit, 288-pin module) DDR6 DIMM_A1 (64bit, 288-pin module) DDR6 DIMM_A2 (64bit, 288 pin module) DDR6 DIMM_B1 (64bit, 288-pin module) DDR6 DIMM_B2 (64bit, 288-pin module) DDR6 DIMM_A1 (64bit, 288-pin module) DDR6 DIMM_A2 (64bit, 288 pin module) DDR6 DIMM_B1 (64bit, 288-pin module) DDR6 DIMM_B2 (64bit, 288-pin module) DDR6 DIMM_A1 (64bit, 288 pin module) DDR6 DIMM_A2 (64bit, 288 pin module) DDR6 DIMM_B1 (64bit, 288-pin module) DDR6 DIMM_B2 (64bit, 288-pin module) DDR6 DIMM_A1 (64bit, 288-pin module) DDR6 DIMM_A2 (64bit, 288 pin module) DDR6 DIMM_B1 (04bit, 288-pin module) DDR6 DIMM_B2 (04bit, 288-pin module) DDR6 DIMM_A1 (64bit, 288-pin module) DDR6 DIMM_A2 (04bit, 288-pin module) DDR6 DIMM_B1 (04bit, 288-pin module) DDR6 DIMM_B2 (04bit, 288-pin module) DDR6 DIMM_A1 (64bit, 288-pin module) DDR6 DIMM_A2 (04bit, 288-pin module) DDR6 DIMM_B1 (04bit, 288-pin module) DDR6 DIMM_B2 (64bit, 288-pin module) DDR6 DIMM_A1 (64bit, 288-pin module) DDR6 DIMM_A2 (04bit, 288-pin module) DDR6 DIMM_B1 (04bit, 288-pin module) DDR6 DIMM_B2 (04bit, 288-pin module) DDR6 DIMM_A1 (64bit, 288-pin module)

* Wi-FiモジュールはWi-Fiモデルにのみ搭載

1.2.1 各部名称と機能

1. CPUソケット

本製品は、Intel® Core™ Ultra プロセッサー (シリーズ 2) に対応する Intel® LGA1851 ソケットを搭載しています。

参考：詳しくは、本書の1.3 CPUを取り付けるをご参照ください。

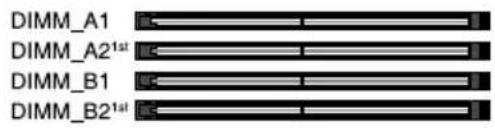

2. メモリースロット

本製品は、DDR5(Double Data Rate 5) Dual Inline Memory Modules(DIMM)に対応するメモリースロットを搭載しています。

参考：詳しくは、本書の1.4メモリーを取り付けるをご参照ください。

3. 拡張スロット

本製品にはPCI Express 規格準拠の拡張スロットが搭載されており、グラフィックスカードやネットワークカードなど、対応する PCI Express 拡張カードを取り付けることができます。

4. ファン/ポンプヘッダー

CPUファン、ケースファンなどの各種冷却ファンや液冷キットのポンプ、ラジエーターファンを接続します。

注意!

• 各ファンのケーブルがヘッダーに正しく接続されていることを必ずご確認ください。ケース内のエアフローが十分でない場合、パフォーマンスに影響を及ぼしたり機器の故障や損傷の原因となることがあります。
  ・これらのヘッダーにジャンパーキャップを取り付けたり短絡（ショート）させないでください。

重要! 液冷キットをご使用の場合は、ポンプコネクターを AIO_PUMP に接続してください。

参考：

• CPUファン1基を取り付ける場合は、CPU_FAN または CPU_OPT に接続してください。
• CPUファン2基を取り付ける場合は、CPU_FANとCPU_OPTに接続してください。また、取り付ける2基のファンは同一の製品であることをご確認ください。

ヘッダー	最大電流	最大出力	デフォルト設定	連動制御
CPU_FAN	1A	12W	Q-Fan制御	A
CPU_OPT	1A	12W	Q-Fan制御	A
CHA_FAN1	1A	12W	Q-Fan制御	-
CHA_FAN2	1A	12W	Q-Fan制御	-
CHA_FAN3	1A	12W	Q-Fan制御	-
AIO_PUMP	1A	12W	フルスピード	-

5. 電源コネクター

電源ユニットを接続します。電源ケーブルとコネクターにはツメ（ラッチ）があるため、必ず決められた向きで取り付けてください。

注意! 8ピン +12V電源コネクターには、必ず8ピン 電源ケーブルを接続してください。

参考：

• 消費電力が高いデバイスを使用する場合は、高出力の電源ユニットの使用をおすすめします。電源ユニットの能力が不十分だと、システムが不安定になる、またはシステムが起動できなくなる等の問題が発生する場合があります。
• 電力要件: AC入力電圧 100-240VAC、50/60Hz、6-3A

6. M.2 Socket 3 スロット

M.2 Socket 3 (Key M) 規格のSSDを取り付けます。

参考：

・プロセッサー：

- M.2_1 : Key M、Type 2242/2260/2280、PCIe 5.0 x4 接続

- Intel® B860 チップセット：

- M.2_2 : Key M、Type 2242/2260/2280、PCIe 4.0 x4 接続

7. SATA 6Gb/s ポート

SATAストレージドライブや光学ディスクドライブを接続します。

8. USB 10Gbps コネクター

Key-AタイプのUSB 10Gbps ポート増設用ブラケットやPCケースのUSB 10Gbps 端子を接続します。

SBU2 SBU1 CC1 VBUS RX1- RX1+ GND TX1- TX1+ VBUS VBUS TX2+ TX2- GND RX2+ RX2- GND D- D+ CC2

9. USB 5Gbps ヘッダー

USB 5Gbps ポート増設用ブラケットやPCケースのUSB 5Gbps 端子を接続します。

ID(GND) IntA_P1_D+ IntA_P1_D- GND IntA_P1_SSTX+ IntA_P1_SSTX- GND IntA_P1_SSRX+ IntA_P1_SSRX- Vbus P/N 1 IntA_P2_D+ IntA_P2_D- GND IntA_P2_SSTX+ IntA_P2_SSTX- GND IntA_P2_SSRX+ IntA_P2_SSRX- Vbus

10. USB 2.0 ヘッダー

USB 2.0 ポート増設用ブラケットやPCケースのフロントパネル USB 2.0 端子を接続します。

PIN 1 USB+5V USB_P1- USB_P1+ GND USB+5V USB_P2- USB_P2+ GND NC

注意! 故障の原因となりますので、USB 2.0 ヘッダーにIEEE1394ケーブルを絶対接続しないでください。

11. アドレサブル Gen2 ヘッダー

個別にアドレス可能なフルカラーシリアルLED（WS2812B）を搭載する ARGB LED テープを接続します。

注意! 拡張カードやモジュールの取り付けまたは取り外しを行う前に、必ず電源ケーブルを抜いてください。電源ケーブルを接続したまま作業をすると、火災、感電、故障の原因となることがあります。

ADD_GEN 2

参考：

- アドレサブル Gen2 ヘッダーは、最大定格 5V/3A のアドレス指定可能なRGB LEDテーブライト(ストリップ)に対応しています。Gen1モードでは、ヘッダーあたり最大120個、Gen2モードでは合計最大500個までのLEDをサポートします。

- 実際の点灯色や点灯方法は取り付けたLED テープの種類により異なります。

- LEDテープが点灯しない場合は、LEDテープが正しい向きで接続されていること、LEDテープが本製品がサポートする仕様の範囲内であることをご確認ください。

・このヘッダーに接続されたLEDテープは電源オン時のみ点灯します。

12. RGBヘッダー

システムを色鮮やかに彩るRGB LEDテープを接続します。

RGB_HEADER

注意！拡張カードやモジュールの取り付けまたは取り外しを行う前に、必ず電源ケーブルを抜いてください。電源ケーブルを接続したまま作業をすると、火災、感電、故障の原因となることがあります。

参考：

• RGBヘッダーは、定格最大 12V/3A のSMD5050を搭載するLEDテープに対応しています。
• 実際の点灯色や点灯方法は取り付けたLED テープの種類により異なります。
• LEDテープが点灯しない場合は、LEDテープが正しい向きで接続されていること、LEDテープが本製品がサポートする仕様の範囲内であることをご確認ください。
• このヘッダーに接続されたLEDテープは電源オン時のみ点灯します。

13. ケース侵入ヘッダー

CHASSIS

ケース侵入センサー（開閉センサー／スイッチ）を接続します。接続されたセンサーが開閉検出イベントを検出した場合、システム起動時に警告メッセージを表示します。

参考：偶発的なイベント検出を防ぐために、工場出荷時はヘッダーにジャンパーキャップが取り付けられています。

14. CMOSクリアヘッダー

CLRTC

ヘッダーを短絡（ショート）させることで、UEFI BIOSの設定情報が保存されているCMOS RTC RAMを消去し、時計、パスワード、各種設定を既定値に戻します。

CMOS RTC RAMを消去する方法：

1. コンピューターの電源を切り、コンセントから電源ケーブルを取り外します。
2. ジャンパーキャップまたはドライバーなどの金属製品を使用して、2本のピンを短絡させます。
3. 電源ケーブルをコンセントに接続し、コンピューターの電源を入れます。
4. 起動時にメッセージが表示されたら、を押して UEFI BIOS Utilityを起動し設定を行います。

注意！CMOSを消去する場合を除いて、ピンを短絡させないでください。短絡させたままの状態では、システムは正常に動作しません。

15. COMポートヘッダー

COMポート(シリアルポート) 増設用ブラケットを接続します。

COM

16. フロントパネルオーディオヘッダー

フロントパネルHDオーディオポートを搭載するPCケースのオーディオ端子を接続します。

F_AUDIO

PIN 1 PORT1L ● ■ AGND PORT1R ● ■ NC PORT2R ● ■ SENSE1_RETUR SENSE_SEND ● PORT2L ● ■ SENSE2_RETUR

17. S/PDIF出力ヘッダー

デジタルオーディオ出力ブラケット（S/PDIFモジュール）を接続します。

SPDIF_OUT

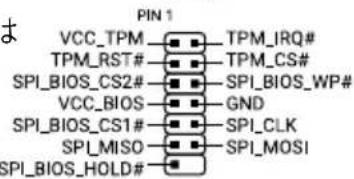

18. SPI TPMヘッダー

TPM（Trusted Platform Module）を接続します。TPMシステムはマルウェアや高度なサイバー攻撃に対するハードウェアレベルの保護を提供することでコンピューターの安全性を維持します。

TPM

PIN 1 VCC_TPM ▼ TPM_IRQ# TPM_RST# ▼ TPM_CS# SPI_BIOS_CS2# ▼ SPI_BIOS_WP# VCC_BIOS ▼ GND SPI_BIOS_CS1# ▼ SPI_CLK SPI_MISO ▼ SPI_MOSI SPI_BIOS_HOLD# ▼

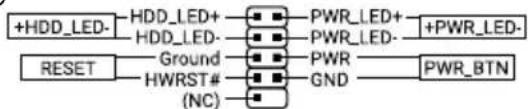

19. フロントパネルシステムヘッダー

電源ボタンやLEDインジケーターなどのPCケースの フロントパネル機能を接続します。

F_PANEL

+HDD_LED- HDD_LED+ - PWR_LED+ +PWR_LED- HDD_LED- - PWR_LED- RESET Ground - PWR - PWR_BTN HWRST# - GND (NC)

・システム電源LEDヘッダー (+PWR_LED-)

システム電源LEDを接続します。システム電源LEDはシステムの電源がオンの状態で点灯し、スリープ時は点滅します。

- ストレージドライブアクティビティLEDヘッダー (+HDD_LED-)

ストレージドライブアクティビティLEDを接続します。ストレージドライブアクティビティLEDはアクセスランプとも呼ばれています。マザーボードに接続されたストレージドライブで読み書きが行われている時に点灯または点滅します。

- 電源ボタン/ソフトオフボタンヘッダー (PWR_BTN)

電源ボタンを接続します。電源ボタンを押して、システムの電源をオンにします。OS起動後の電源ボタン押下時の動作は、OSの設定に依存します。

- リセットボタンヘッダー (RESET)

リセットボタンを接続します。リセットボタンを押すとシステムは強制的に再起動されます。保存されていない作業中のデータは削除されます。

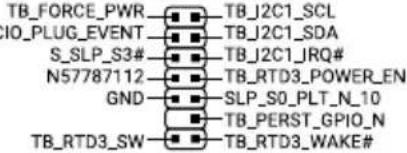

20. Thunderbolt™(USB4®) ヘッダー

Intel® Thunderbolt™ テクノロジーをサポートする

Thunderbolt™ 拡張カードを接続します。Thunderbolt™ 拡張カードでは、Thunderbolt™ デバイスをデイジーチェーン接続することができます。

TB_HEADER

PIN 1

TB_FORCE_PWR-TB_J2C1_SCL TIO_PLUG_EVENT-TB_J2C1_SDA S_SLP_S3#-TB_J2C1_JRQ# N57787112-TB_RTD3_POWER_EN GND-SLP_S0_PLT_N_10 TB_RTD3_SW-TB_RTD3_WAKE#

参考：Thunderbolt™ 拡張カードの互換性およびサポートについては、各メーカーへお問い合わせください。

重要!Thunderbolt™ 拡張カードは、PCIEX16(G4) スロットに取り付けた場合のみ使用できます。

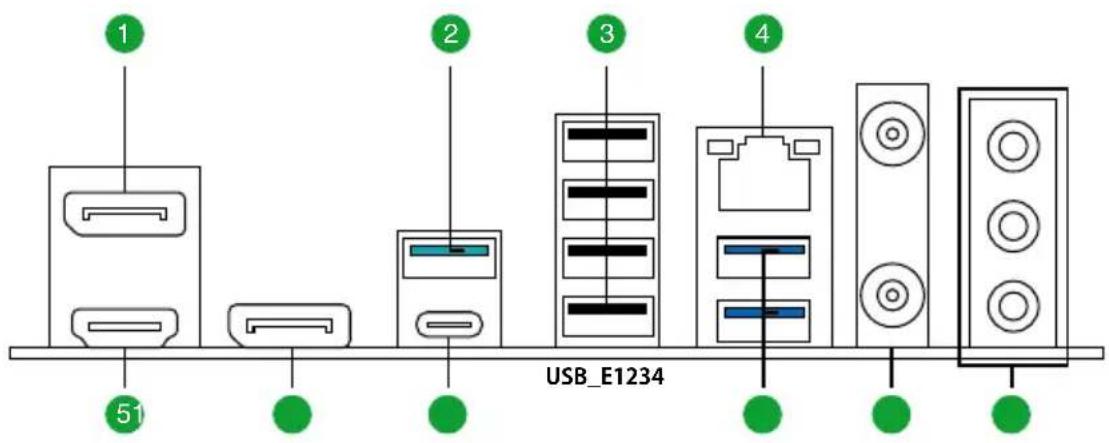

1.2.2 バックパネルコネクター

1 2 3 4 51 USB_E1234

名称

1. DisplayPort ポート
2. USB 10Gbps ポート (Type-A)
3. USB 2.0 ポート (Type-A)
4. Realtek 2.5Gb イーサネットポート
5. HDMI™ ポート
6. USB 20Gbps ポート (USB Type-C®)
7. USB 5Gbps ポート (Type-A)
8. Wi-Fiアンテナポート (Wi-Fi モデルのみ)
9. オーディオポート

参考：

• USB 2.0 ポート(USB_E1234)は帯域幅を共有しています。これらのポートに接続されたUSBデバイスを同時使用した場合、転送速度が低下する場合があります。
• USBポートと接続する機器のUSBバージョンが異なる場合、性能はバージョンの小さい機器の性能に制限されます。ご利用のUSB機器の仕様を確認し、適切なUSBポートに接続することをおすすめします。

1.2.3 イーサネットポートLED

Realtek 2.5Gb イーサネットポート - LEDインジケーター

アクティビティ/リンクLED		スピードLED
状態説明		状態説明
消灯リンクなし		消灯リンクなし
点灯リンクあり		グリーン2.5 Gbpsで接続
点滅	データ送受信中	オレンジ	1 Gbps /100 Mbps /10 Mbps で接続

ACT/LINK LED SPEED LED イーサネットポート

1.2.4 オーディオ接続

マルチチャンネルオーディオ構成

ポート	2-チャンネル	4-チャンネル	5.1-チャンネル	7.1-チャンネル
背面パネル
LINE IN(ライトブルー)	-	リアスピーカー出力	リアスピーカー出力	リアスピーカー出力
LINE OUT(ライム)	フロントスピーカー出力	フロントスピーカー出力	フロントスピーカー出力	フロントスピーカー出力
MIC IN(ピンク)	-	-	センター/サブウーファ	センター/サブウーファ
前面パネル(フロントパネル)
HEADPHONE(ライム)	-	-	-	サイドスピーカー出力
MIC IN(ピンク)	-	-	-	-

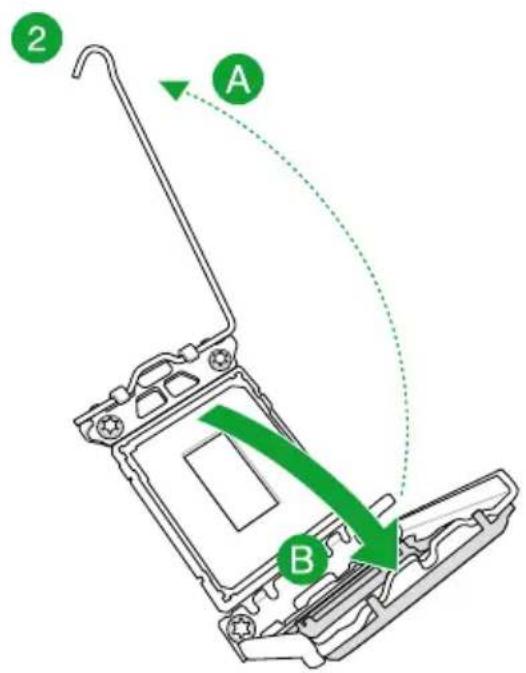

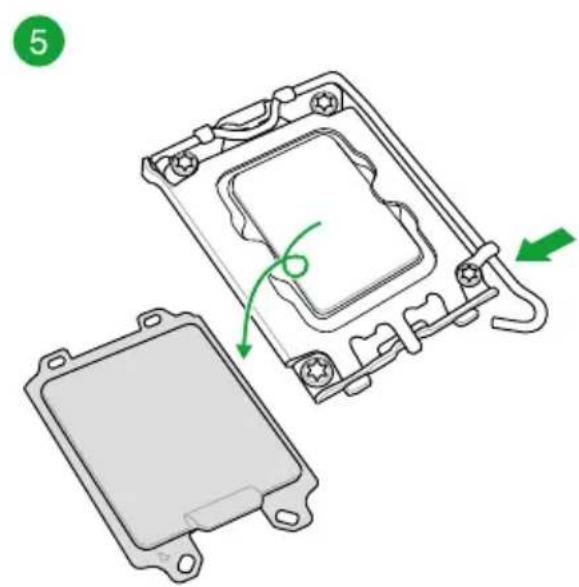

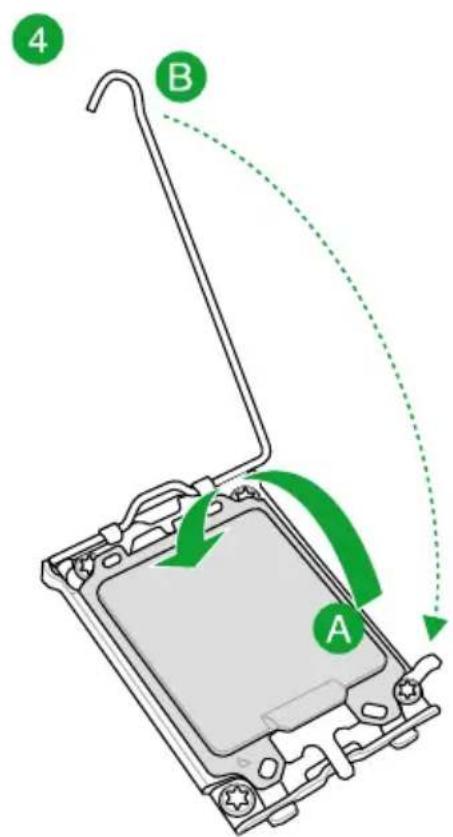

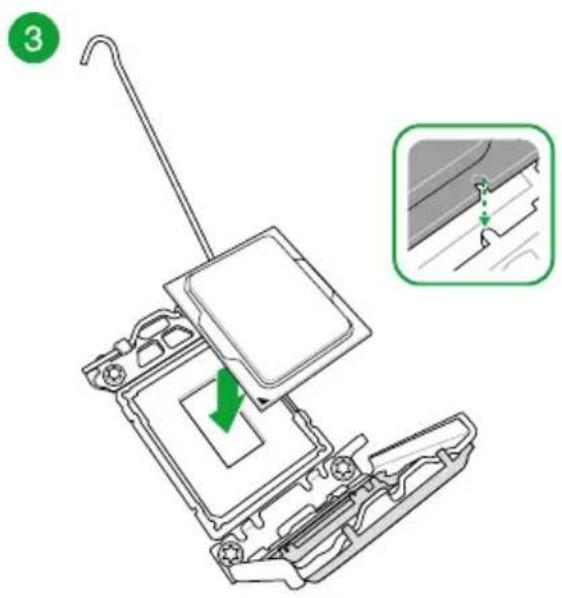

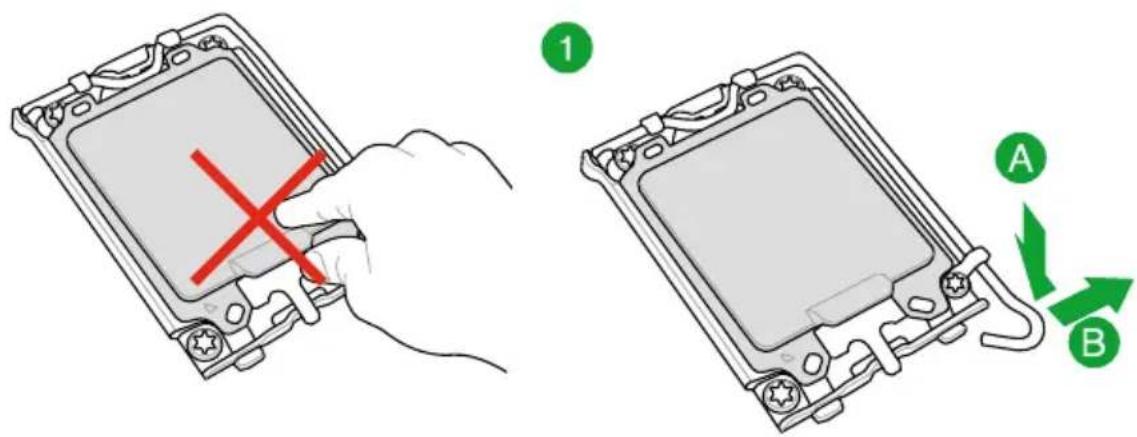

1.3 CPUを取り付ける

注意!

• CPUを取り付ける前に、必ずCPUがLGA1851に対応していることをご確認ください。各規格で切り欠きの位置が異なるため間違った規格、間違った向きで取り付けないようご注意ください。
• CPUは一方向にのみ取り付けられます。CPUやソケットを破損しないよう正しい方向で取り付け、CPUを無理に押したり強く押し下げたりしないでください。
• CPUの取り付けまたは取り外しを行う前に、必ず電源ケーブルを抜いてください。
• 購入後、必ずCPUソケットの保護キャップ（PnPキャップ）が装着されていること、CPUソケットピンが破損していないことをご確認ください。保護キャップが付属していない場合、またはCPUソケットピンが破損している場合は、すぐにご購入元にお申し出ください。

重要! CPUを取り付けた後に、必ずCPUクーラーを取り付けてください。CPUクーラーの取り付け方は、各製品の取扱説明書に従ってください。

注意! ロードレバーのロックを解除する際は、ロードレバーをしっかり持ち十分注意して作業してください。 ロック解除直後にロードレバーを放すと、ロードレバーが跳ね上がり怪我や破損の原因となります。

2 A B

3

重要! CPUとソケットのピン1マーク（三角マーク）の位置が合っていること、CPUの切り欠きとソケットのキー（突起）の位置が正しく揃っていることを必ず確認してください。

A B 4

本製品のメモリースロットには、DDR5 Non-ECC Unbuffered DIMM、Clocked Unbuffered DIMM（CUDIMM）を取り付けることができます。

注意! DDR、DDR2、DDR3、DDR4、DDR5の各メモリー規格には互換性はありません。各規格で切り欠きの位置が異なるため間違った規格、間違った向きで取り付けないようご注意ください。

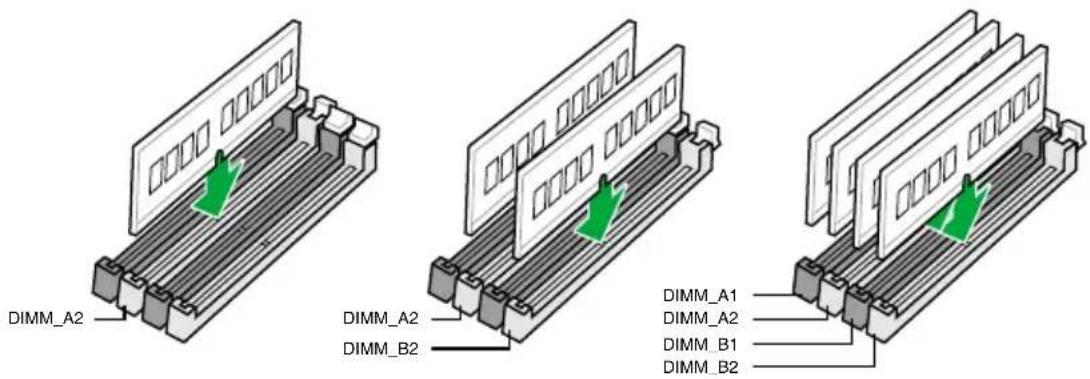

推奨メモリー構成

• 容量が異なるメモリーを取り付けた場合、少ないメモリーに合わせた容量までデュアルチャネル動作となり、容量差分はシングルチャンネル動作となります。
• デフォルトメモリー周波数は、メモリーモジュールに搭載されているSerial Presence Detect（SPD）に記録された情報に従い動作します。デフォルト状態では、一部のオーバークロックメモリーモジュールは製品の公称値より低い周波数で動作する場合があります。
• 高負荷時でも安定した動作を確保するために、効率的な信頼性の高い冷却システムをご使用ください。
• 取り付けるすべてのメモリーモジュールが、同一のメモリーキットであることをご確認ください。異なるメモリーキットのメモリーモジュールを混在させないでください。
• 最新の対応状況は当社ウェブサイトをご覧ください。

メモリーを取り付ける

1

・イラストはイメージです。お手元の製品と形状が異なる場合がありますが、手順は同じです。
・ネジの取り付けおよび取り外しを行う際は、ネジのサイズに合ったドライバーをご使用ください。
・サーマルパッドを交換する場合は、厚さ 1.25mm のものをご使用ください。
- 対応するM.2 SSDタイプはモデルおよびスロットによって異なります。

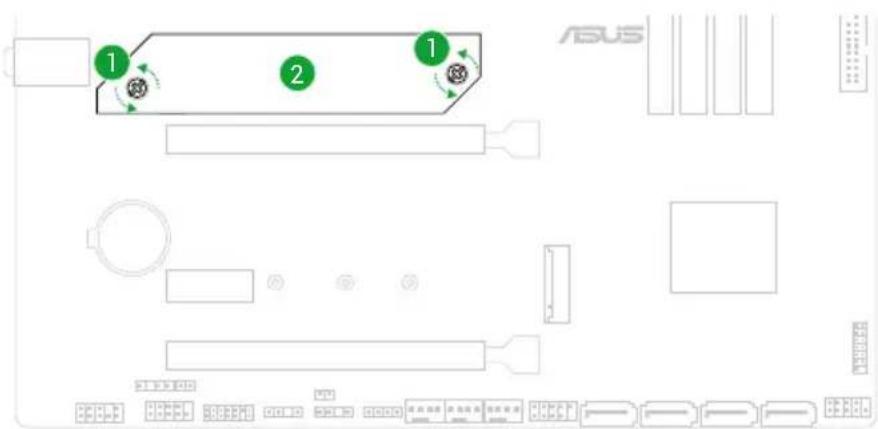

M.2 1スロットにM.2 SSDを取り付ける

1. ヒートシンクを固定しているネジを取り外します。
2. ヒートシンクを取り外します。

1 2 1 ASUS

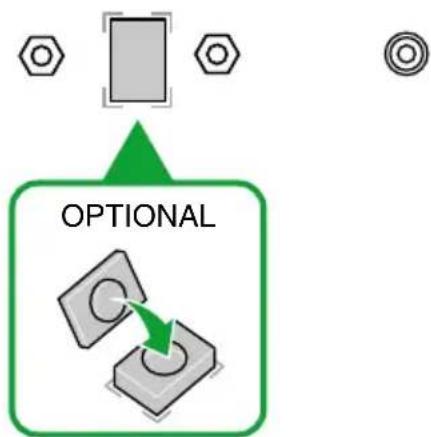

1. 取り付けるM.2 SSDが部品を片面のみに搭載する片面実装タイプの場合は、M.2ゴムを取り付けます。取り付けるM.2 SSDが部品を両面に搭載する両面実装タイプの場合は、M.2ゴムを取り付けないようご注意ください。

OPTIONAL

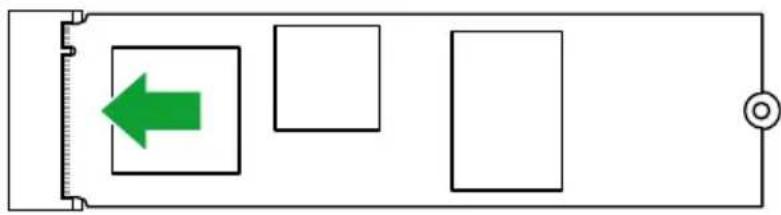

1. M.2 Socket 3 スロットにM.2 SSDを取り付けます。

重要!M.2 SSDを取り付ける際は、他の部品と干渉しないことをご確認ください。

1. ヒートシンク裏面のサーマルパッドの保護フィルムを剥がします。

参考: サーマルパッドを交換する場合は、厚さ 1.25mm のものをご使用ください。

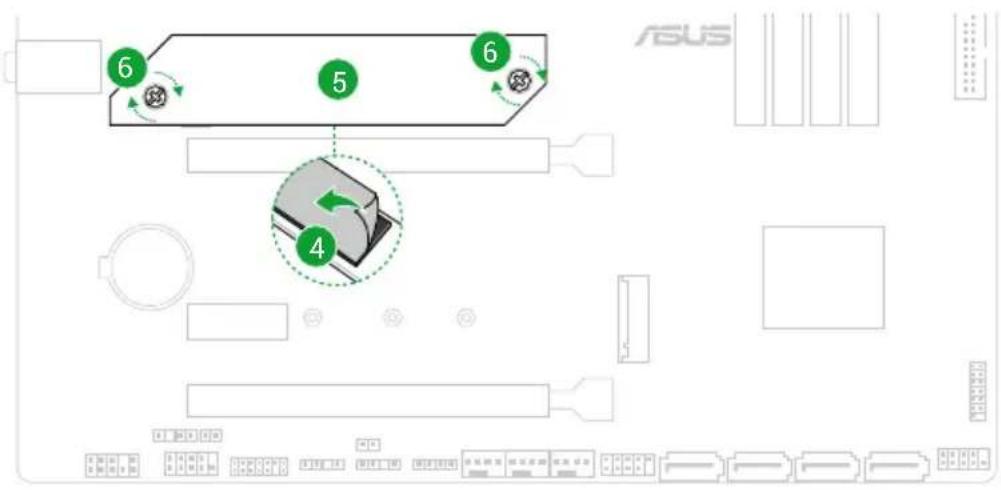

1. ヒートシンクを所定の位置に取り付けます。
2. 先ほど取り外したネジを使用してヒートシンクを固定します。

6 5 6 4 ASUS

M.2\_2スロットにM.2 SSDを取り付ける

1. 取り付けるM.2 SSDのサイズに適したネジ穴に付属のM.2ネジパッケージのスタンドオフ（スペーサー）を取り付けます。
2. M.2 Socket 3 スロットにM.2 SSDを取り付けます。
3. M.2ネジパッケージのネジを使用しM.2 SSDを固定します。

1.6 ASUS Wi-Fi Q-Antennaを取り付ける (Wi-Fi モデルのみ)

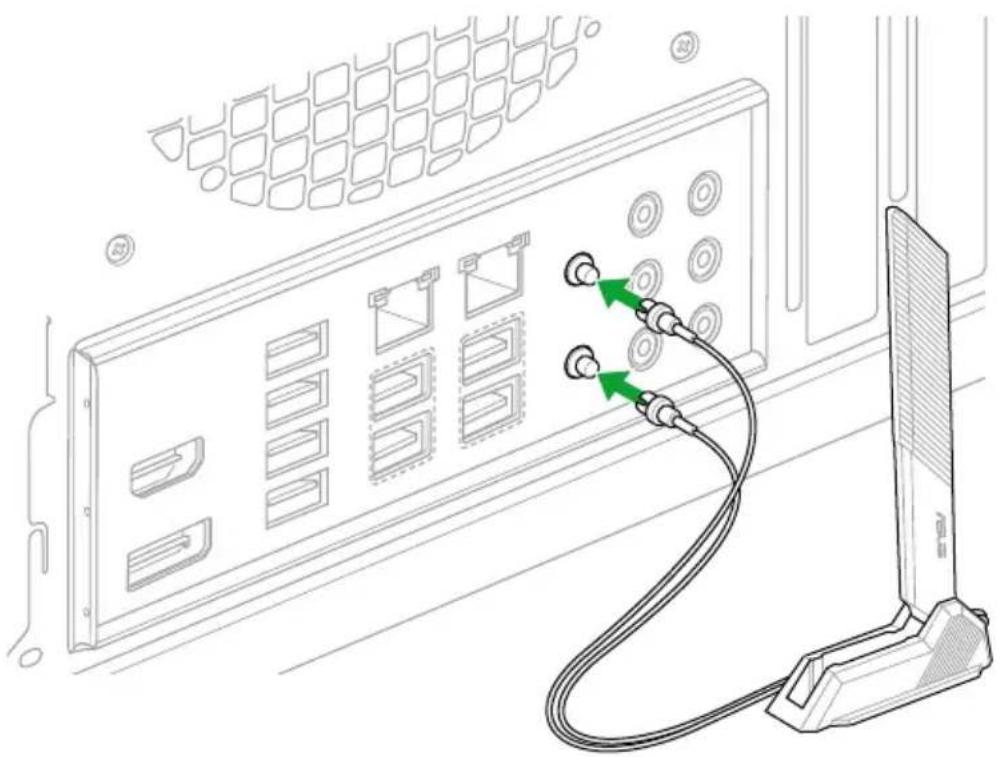

ASUS WiFi Q-Antennaの取り付け方

同梱のASUS WiFi Q-Antennaを背面パネルのWi-Fiアンテナポートに接続します。

• 使用中にASUS WiFi Q-Antennaが外れないよう、しっかりと取り付けてください。
• ASUS WiFi Q-Antennaは人体から20cm以上離れた場所に設置してください。

参考: イラストはイメージです。お手元の製品と形状が異なる場合がありますが、方法は同じです。

UEFI BIOSとRAID

参考：UEFI BIOSおよびRAID設定について、詳しくは各種ガイドおよび当社ウェブサイトをご覧ください。

2.1 UEFI BIOSとは

BIOS（Basic Input and Output System）は、電源をオンにしたり、リセットが行われたときに最初に実行されるコンピューターの基本的なハードウェア（キーボード、マウス、ストレージドライブ等の入出力装置）を制御するプログラムです。本製品にはレガシーBIOSに代わるUEFI（Unified Extensible Firmware Interface）が搭載されています。UEFIは非常に高機能なファームウェアで、起動時間の高速化、アップデートの簡易化、セキュリティの向上を実現しています。UEFIの設定はマザーボードのCMOS RAMに保存されます。一般的な利用の範囲では、設定の既定値は最適なパフォーマンスが発揮できるよう設定されています。以下の場合を除き、設定を変更せずに本製品を利用することをおすすめします。

• システム起動中にエラーメッセージが表示され、UEFI設定の変更が要求された場合
• UEFIの設定または更新が必要な電子部品を取り付けた場合。

注意！不適切な設定を行うと、システムが起動しない、不安定になる、または機器が故障する場合があります。設定の変更は、技術者やサービス担当者など専門家の指導のもと行うことを強くおすすめします。

参考：UEFI BIOS Utilityの各項目の名称、設定値、既定値は、ご利用のモデルやUEFI BIOSバージョン、取り付けたハードウェアにより異なる場合があります。

UEFI BIOS Utilityを起動する

システム起動時にUEFI BIOS Utilityを起動するには、POST中にまたはを押します。

重要!

• 設定変更後にシステムが不安定になった場合は、システムの互換性と安定性を確保するために設定を既定値に戻してください。既定値に戻すには、UEFI BIOS Utilityで Load Optimized Defaults を実行するかを押してから、設定を保存します。
• 設定変更後にシステムが起動しなくなった場合は、CMOSクリアを実行しUEFI BIOS Utilityの設定を既定値にリセットしてください。
• UEFI BIOS UtilityはBluetoothデバイスには対応していません。

メニュー画面

UEFI BIOS Utilityは、EZ Mode と Advanced Mode の2つのモードで使用することができます。モードはを押す、または画面右下の EZ Mode(F7)／Advanced Mode(F7) ボタンを選択することで切り替えることができます。

2.2 ASUS EZ Flash

ASUS EZ Flash Utilityでは、OSベースのユーティリティを使用することなくUEFI BIOSを更新することができます。

重要！システムの互換性と安定性を確保するためにUEFI BIOSの設定を既定値に戻してから更新を行ってください。

UEFI BIOSを更新する：

注意!

• FAT/FAT32 ファイルシステムでフォーマットされた単一パーティションのUSBストレージドライブをご使用ください。

• UEFI BIOSの更新中は、USBストレージドライブを取り外す、電源プラグを抜く、ボタン／スイッチを押す、ジャンパーを変更するなど、一切の行為を行わないでください。更新中に他の行為を行った場合、更新が中断される可能性があります。

• BIOSイメージファイルを保存したUSBストレージドライブをシステムのUSBポートに接続します。

• UEFI BIOS UtilityのAdvanced Mode を起動し、Tool メニューから ASUS EZ Flash Utility を起動します。
• DriveフィールドでBIOSイメージファイルが保存されているUSBストレージドライブを選択しを押します。
• Folderフィールドで更新に使用するBIOSイメージファイルを選択しを押します。
• 読み込まれたBIOSメージファイルが正しいことを確認し、[Yes] を選択してUEFI BIOSの更新を開始します。
• UEFI BIOSの更新が完了したら、[OK] を選択してシステムを再起動します。

参考：

• お使いの製品がASUS EZ Flash Utility V4.00以降に対応している場合、当社ウェブサイトからダウンロードしたBIOSイメージファイルの圧縮されたZIP形式ファイルを使用してUEFI BIOSを更新することができます。
• ASUS EZ Flash Utility V4.00以降にはファイルフィルター機能が搭載されており、「Filter(フィルター)」で表示するファイルを選択することができます。

2.3 ASUS CrashFree BIOS 3

ASUS CrashFree BIOS 3 は、USBストレージドライブを使用して更新の失敗などで破損したBIOS イメージを復元することができる自動回復ツールです。

UEFI BIOSを復元する：

1. 当社ウェブサイト https://www.asus.com/support/ から最新のBIOSファイルをダウンロードします。

2. ダウンロードしたファイルをすべて展開し、次のいずれかの方法でBIOSイメージファイル名を変更します：

3. BIOSRenamer.exe を実行する

4. 手動で仕様概要ページで指定されたBIOS CAPファイル名に変更する

5. 手動でファイル名を ASUS.CAP に変更する

6. ファイル名を変更したBIOSイメージファイルを、USBストレージドライブのルートディレクトリにコピーします。

7. システムの電源をオンにします。
8. BIOSイメージファイルを保存したUSBストレージドライブをシステムのUSBポートに接続します。
9. BIOSイメージファイルが検出されると、ASUS EZ Flash Utilityが自動的に起動しUEFI BIOSの復元を開始します。
10. UEFI BIOSの復元後は、設定を既定値に戻してシステムの互換性と安定性を確保してから動作確認を行ってください。

2.4 RAID構成

本製品は以下のRAIDレベルに対応しています。

RAID定義

RAID 0（ストライピング）：

2台以上のストレージドライブを1つの仮想ドライブとして扱い、ブロック単位に分割したデータを複数のストレージドライブに分散して格納します。複数のストレージドライブに並行してアクセスすることで、読み込み／書き込み速度を高速化します。ただし、RAID 0には冗長性がないため、1台のストレージドライブに障害が発生した場合、仮想ドライブはアクセス不可能になりすべてのデータが失われます。RAID 0を構築するには、同容量、同性能の2台以上のストレージドライブが必要です。使用できる容量は、仮想ドライブの構築に使用しているストレージドライブ容量の合計です。

RAID 1（ミラーリング）：

2台のストレージドライブに冗長化してデータを保存します。同じデータを2つのディスクに書き込むことで、片方のディスクに障害が発生した場合でも、データが失われることはありません。RAID 1を構築するには、同容量、同性能の2台のストレージドライブが必要です。使用できる容量は、仮想ドライブの構築に使用しているストレージドライブ1台分の容量です。

RAID 5（分散パリティ）：

3台以上のストレージドライブを1つの仮想ドライブとして扱い、データを複数のドライブに分散して格納し、各データストライプのパリティ（エラーを修復するための冗長コード）を仮想ディスク内のそれぞれ異なるストレージドライブに保存します。パリティには、1台のストレージドライブが障害を起こした場合に、障害を起こしたストレージドライブのデータを残りのストレージドライブから復旧するための情報が含まれています。RAID 5を構築するには、同容量、同性能の3台以上のストレージドライブが必要です。使用できる容量は、仮想ドライブの構築に使用しているストレージドライブ容量の合計から1台分を除いた容量です。

RAID 10（ミラーリング+ストライピング）：

RAID 0 と RAID 1 を組み合わせた方式で、優れた高速性と耐障害性の両方を実現することができます。RAID 10 を構築するには、同容量、同性能の4台以上のストレージドライブが必要です。使用できる容量は、仮想ドライブの構築に使用しているストレージドライブ容量の半分の容量です。

付録

規制および安全に関する情報

FCC Compliance Information

付属品は当該専用品です。他の機器には使用しないでください。機器の破損もしくは、火災や感電の原因となることがあります。

VCCI: Japan Compliance Statement

Class B ITE

この装置は、クラス B 情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。

取扱説明書に従って正しい取り扱いをして下さい。

VCCI-B

インターネット回線への接続に関するご注意

本製品は電気通信事業者（移動通信会社、固定通信会社、インターネットプロバイダ等）の通信回線（公衆無線LANを含む）に直接接続することができません。本製品をインターネットに接続する場合は、必ずルーター等を経由し接続してください。

本製品を廃棄する際は、必ずコイン形電池を取り外し法令やお住まいの自治体の指示に従って廃棄してください。

Wi-Fi搭載モデルに関する情報

5GHz帯（W52/53）及び6GHz帯（LPI）の屋外での使用は、電波法により禁じられています（法令により許可された場合は除く）（6GHz帯は対応製品のみ）。

法律および規制遵守

本製品は電波法及びこれに基づく命令の定めるところに従い使用してください。日本国外では、その国の法律または規制により、本製品の使用ができないことがあります。このような国では、本製品を運用した結果、罰せられることがありますが、当社は一切責任を負いかねますのでご了承ください。

ASUSTeK Computer Inc. は、本製品が指令2014/53/EUの基本要件およびその他の関連規定に準拠していることを宣言します。EU適合宣言書の全文は、当社ウェブサイトからダウンロードできます:

下表に記載されている国や地域では、5150-5350MHzの周波数帯は、屋内のみでの使用に制限されています。

a. 屋内低電力 (LPI) Wi-Fi 機器:

本製品は、5945-6425MHzの周波数帯を使用する場合、屋内のみでの使用に制限されています。

対象となる国または地域: オーストラリア(AT), ベルギー(BE), ブルガリア(BG), キプロス(CY), チェコ共和国(CZ), エストニア(EE), フランス(FR), ドイツ(DE), アイスランド(IS), アイルランド(IE), ラトビア(LV), ルクセンブルク(LU), オランダ(NL), ノルウェー(NO), ルーマニア(RO), スロバキア(SK), スロベニア(SI), スペイン(ES), スイス(CH)

b. 超低消費電力 (VLP) Wi-Fi 機器 (ポータブルデバイス):

本製品は、無人航空機システム（UAS）の制御または通信のために5945-6425MHzの周波数帯で送信機を操作することは禁止されています。

対象となる国または地域: オーストラリア(AT), ベルギー(BE), ブルガリア(BG), キプロス(CY), チェコ共和国(CZ), エストニア(EE), フランス(FR), ドイツ(DE), アイスランド(IS), アイルランド(IE), ラトビア(LV), ルクセンブルク(LU), オランダ(NL), ノルウェー(NO), ルーマニア(RO), スロバキア(SK), スロベニア(SI), スペイン(ES), スイス(CH)

AT BE	BG CZ DK	EE FR
DE IS	IE IT EL ES	CY
LV	LI	LT	LU	HU	MT	NL
NO PL	PT RO	SI SK	TR
FI SE	CH HR	UK(NI)

CE RED RF Output table (Directive 2014/53/EU)

Model: MT7922A22M

Function	Frequency	Maximum Output Power EIPR (mW)
WiFi	2.4 - 2.4835 GHz	<100
	5.15 - 5.35 GHz	<200
	5.47 - 5.725 GHz	<200
	5.725 - 5.875 GHz*	<25
	5.925 - 6.425 GHz	<200
Bluetooth	2.4 - 2.4835 GHz	<100

Receiver category 1

* Non-Intel modules: 5.725 - 5.85 GHz

V-M.2 PCIE WIFI 6E module with Bluetooth Contains Model: MT7922A22M FCC ID: RAS-MT7922A22M CMNT ID: 2021A12359(M) IC: 7542A-07922A22M ANATEL: 06282-03876 ICASA APPROVICE Complies with IMDA Standards DB103778 CCA12Y10050T2 R-C-MD6-MT7922A22M ©020-230194 ©0205695020 ©020-230194 ©020-230194 ©020-230194 ©020-230194 ©020-230194 ©020-230194 ©020-230194 ©020-230194 ©020-230194 ©00-230194 ©00-230194 ©00-230194 ©00-230194 ©00-230194 ©00-230194 ©00-230194 ©00-230194 ©00-230194 ©020-230194 ©020-230194 ©020-230194 ©020-230194 ©020-230194 ©020-230194 ©020-230194 ©020-2855555555555555555555555555555555555555555555555555555555555555555555

Wi-Fi非搭載モデルに関する情報

日本語 ASUSTeK Computer Inc. は、本製品が EU 指令の基本要件およびその他の関連規定に準拠していることを宣言します。EU 適合宣言書の全文は、当社ウェブサイトからダウンロードできます: www.asus.com/support

保証

EN: ASUS Guarantee Information

- ASUSは、ASUS製品に対し自主的にメーカー保証を提供しています。

ASUSは、ASUS商業保証の規定を解釈する権利を留保します。

- このASUS商業保証は、法律上の保証に加えて独立して提供されるものであり、法律上の保証の下での権利に影響を与えたり、制限したりするものではありません。

保証サービスや各種サポートについて、詳しくはASUSサポートサイトをご覧ください。https://www.asus.com/jp/support/

本製品の日本におけるサポートは販売代理店が提供しております。製品ご購入後のお問い合わせについては、製品の外箱に貼付された「製品保証シール」をご確認の上、販売代理店のお問い合わせ窓口へお問い合わせください。お電話でテクニカルサポートにお問い合わせをいただく際、ご不明な点や問題を迅速に解決するため以下の情報を予めご用意ください。

• 製品のモデル名、シリアル番号
• ハードウェア構成
• ご使用のソフトウェアおよびドライバーのバージョン
• 表示されたエラー内容および操作方法

ASUSが提供するサービスについてのお問い合わせは、当社ウェブサイトのサポートページからお問い合わせください。

多言語に対応したウェブサイトで、製品の更新情報やサポート情報をご確認いただけます。 https://www.asus.com/support/

ASUS

製品登録

お客様により良いサポート、サービスをご提供するために、製品登録をお願いいたします。https://account.asus.com/
