使用説明書 Ace K1 Yaber

1. ピント合わせ…83

2. 台形補正 …84……

プロジェクターの起動…84

1. 入力信号源を選択…… 84
2. USB 入力端子 85

2.1 USB 入力端子でビデオ / 音楽 / 画像 / オフィスを再生する 85
2.2 写真のプレイインターフェース 85
2.3 ビデオのプレイインターフェース 87
2.4 画像のプレイインターフェース 88

1. WIFI 設定 89

3.1 iOS キャスト (iOS デバイスの場合) 89
3.2 Miracast (Android デバイスの場合) 90

1. Bluetooth 設定 91

2. プロジェクターの画像設定…… 91

5.1 投写モード 91
5.2 自動台形補正と 4P 台形補正 92

5.2.1 自動台形補正 .92....
5.2.2 水平・垂直方向の台形補正・92
5.3 デジタルズーム・93……
6. システムアップデート…93……
7. その他の設定 …94
8. 情報…94

設備との接続……95……

1. USB 入力端子でデバイスに接続…95……
2. HDMI 入力端子でデバイスに接続 …95……
3. DVD プレーヤーに接続…95……
4. 外部スピーカー / サウンドバーの接続…96……

安全なシャットダウン…96……

保証 …96……

前言

平素より格別のご愛顧を賜り厚くお礼申し上げます。

この度は、弊社のプロジェクターをお買い上げいただき誠にありがとうございます。

弊社のプロジェクターはご満足いただけましたでしょうか?

全て検査済みですが、万が一故障や問題等が起きました場合は弊社にて即時対応させて頂きます。

ご不明な点や不満点がございましたら、[e-mail] までご連絡ください。迅速に対応させていただきます。

接続無信号・音が出ない・ピントが合わないなどの問題は設定の仕方で解決できますので、お困りの際はご連絡下さいませ。

また、お買い上げいただいた商品について何かご不満な点やご使用方法についてわからないことがございましたらご遠慮なくお申し付けください。必ずご満足まで対応させていただきますのでぜひ改善チャンスをくださるようにお願いします。

お客様に満足して頂ける製品開発に精励してまいりたいと存じますので今後ともより一層のご愛顧を賜りますようお願い申し上げます。

敬具

使用注意事項

1. WiFi と Bluetooth の接続するについてですが、使用ガイドを参照してください。著作権保護の協議のため Netflix、PrimeVideo、Hulu はサポートしておりませんが、firetvstick で再生できます。
2. 投影する前に、まずはプロジェクターの台形を矩形まで補正して、そして投影画面が綺麗までピントを合わせてください。それでもぼやけておる場合は、投影距離を調整してみてください。
3. 本プロジェクターは家庭向けので、教育、会議などの商用をお勧めしません。投影環境が暗いほど画質が綺麗ですので、暗い環境で使用お勧めいたします。
4. 弊社のプロジェクターは LED プロジェクターので明るさの計算標準はエプソンなどの DLP プロジェクターとは異なりますのでご理解いただければ幸いです。
   5.3 年間保証ご不明な点や不満点がございましたら、[e-mail] までご連絡ください。迅速に対応させていただきます。

安全にお使いいただくためのご注意（必ず守りください）

警告

お子様が本製品や付属品を口に入れないようにご注意ください。

●本製品のカバーを開けたり、分解したりしないでください。
●濡れた手で本製品やケーブルに触らないでください。
●本製品内部に液体、金属などの異物が入らないようにしてください。
●本製品は水分湿気の多い場所、直射日光の当たる場所、ホコリや油煙などの多い場所、車中や暖房器具の傍などの高温となる場所に設置したり、置かないでください。
●本製品に強い振動や衝撃を与えないでください。
●本製品を重ねて設置したり、本製品の上に重いものを置いたりしないでください。
●本製品は不安定な場所に設置したり、置かないでください。
●本製品のケーブルを抜き差し時は、必ずコネクタ部分を持ち、無理な力を加えないでください。
●本製品のお手に入れをする場合には、ベンジンやシンナーなどの揮発性有機溶剤が含まれているものは使用しないでください。

ご使用になる前に：

●半年に一度は内部の清掃をしてください。参考動画は販売元にご相談ください。
●美しい映像をご覧いただくために、スクリーン面に外光や照明などの光が入らないように、窓のカーテンやブランドなどを閉め、照明を消すなどしてください。
●毎日6時間以上連続使用する場合では1年未満でも液晶パネルに映像の残像が生じる場合がありますが、あらかじめご了承ください。
●本機を立てたり、左右に傾げたりして使用しないでください。故障の原因となります。

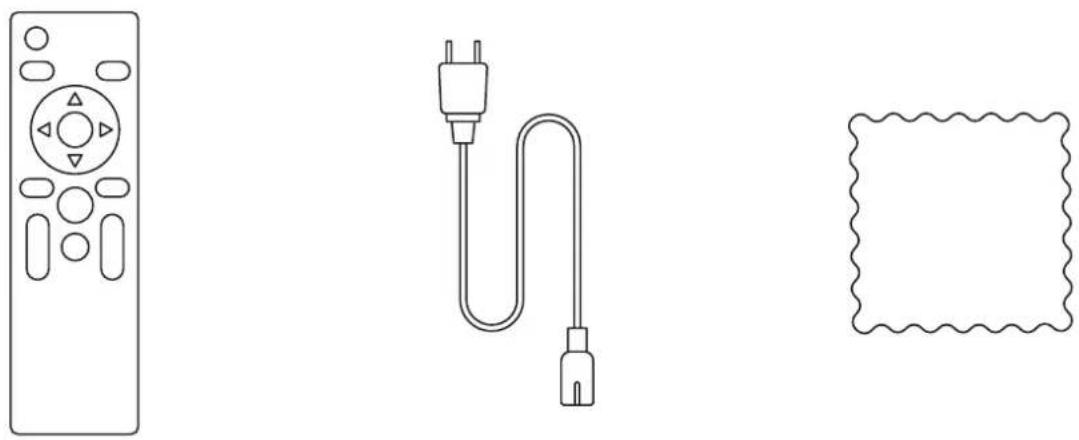

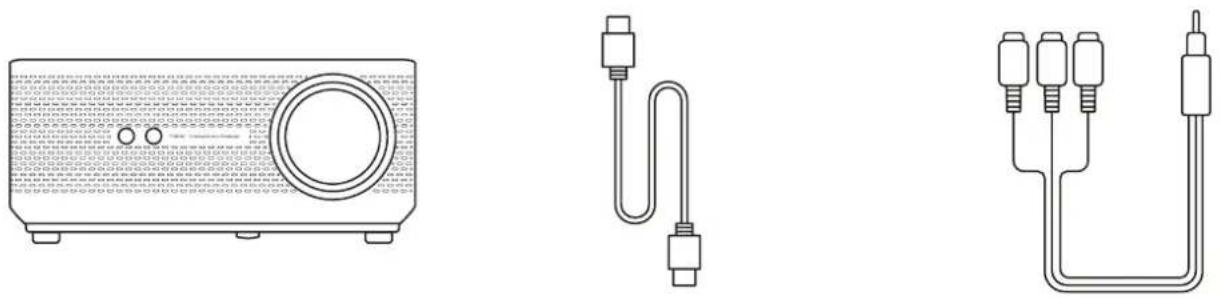

付属品

プロジェクター HDMI ケーブル 3-in-l AV ケーブル

リモコン 電源コード 清掃クロース

レンズカバー 取扱説明書 保証書

仕様書

モデル番号: Ace K1
ネイティブ解像度 1920*1080P 台形調整 自動/手動的
イメージングシステム LCD 光源 LED
色空間 55% NTSC コントラスト 4:3/16:9
投影サイズ 3.8-21.9ft	投影距離 3.8ft
電源 AC100-240V 本体重量 8.6lb
写真ファイル JPG/JPEG/ BMP/PNG 接続端子			HDMI*2/USB*2/3.5mmHeadphone jack/AV
投影方式 フロント /	リアプロ / ラック / マウント
ビデオファイル MP4/M	KV/WMV/3GP/M PG/VO B/TP/TS/DAT/MOV/FLV
オーディオファイル	MP3/AAC/WAV/WMA/M4A/AAC/OGG/FLAC

プロジェクターの概要

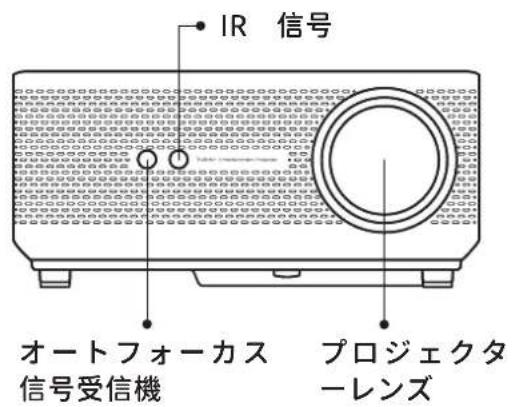

IR 信号 オートフォーカス プロジェクタ 信号受信機 ーレンズ

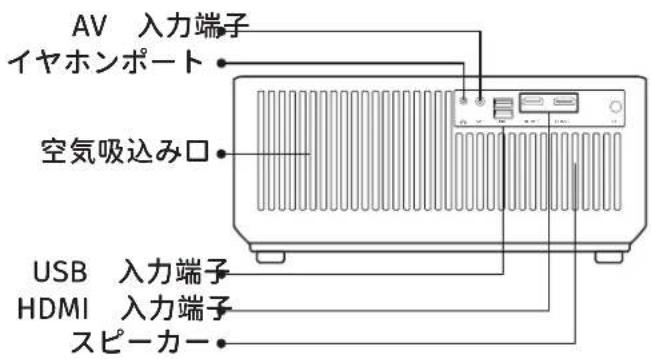

AV 入力端子 イヤホンポート 空気吸込み口 USB 入力端子 HDMI 入力端子 スピーカー

吸熱窓

電源ポート

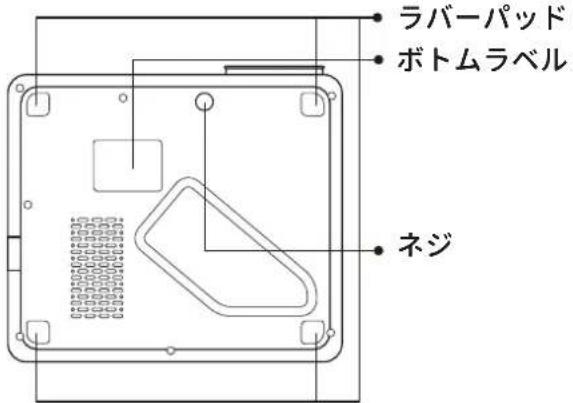

ラバーパッド ボトムラベル ネジ

オートフォーカス信号受信機 オートフォーカス
IR 信号 赤外線信号受信機
プロジェクターレンズ 光学ガラスレンズ
AV 入力端子 オーディオ入力端子
イヤホンポート 3.5mm イヤホンポート
空気吸込みロ プロジェクターの過熱を防ぐ
USB 入力端子 USB 1 ポート / USB 2 ポート
HDMI 入力端子 HDMI 1 インプット / HDMI 2 インプット
スピーカー ステレオ 15W

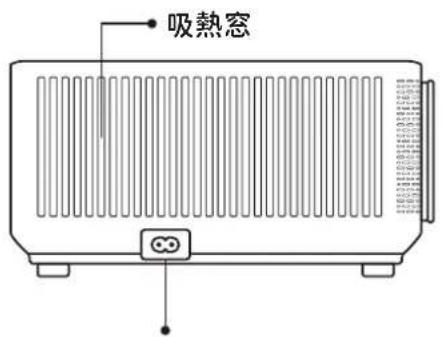

吸熱窓 プロジェクターの過熱を防ぐ
電源ポート 電源ポート
ラバーパッド	マウントを取り付けるための保護パッド / 取り外し
ボトムラベル お知らせ情報
ネジ プロジェクターの高さを調整

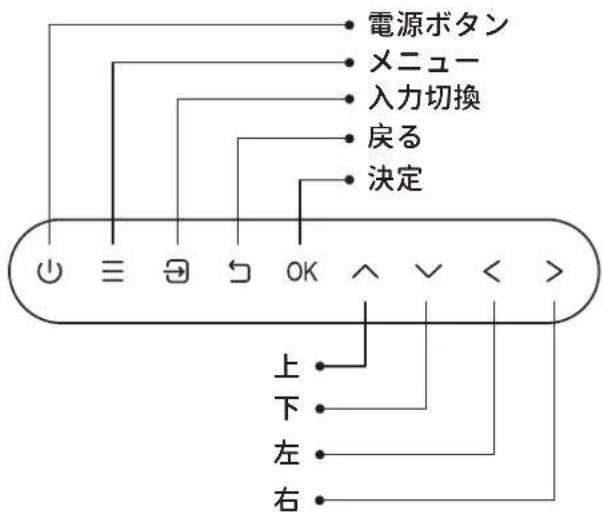

電源ボタン メニュー 入力切換 戻る 決定 ○≡¬←OK^∨<> 上下 左 右

電源ボタン 電源をオンまたはオフにする
メニュー メニューインターフェースに入る
入力切換 入力信号源を選択する
戻る 前のメニューに戻る
決定 オプションを確認する
上	メニューモードでプロジェクターのパラメーターを調整する
下
左
右

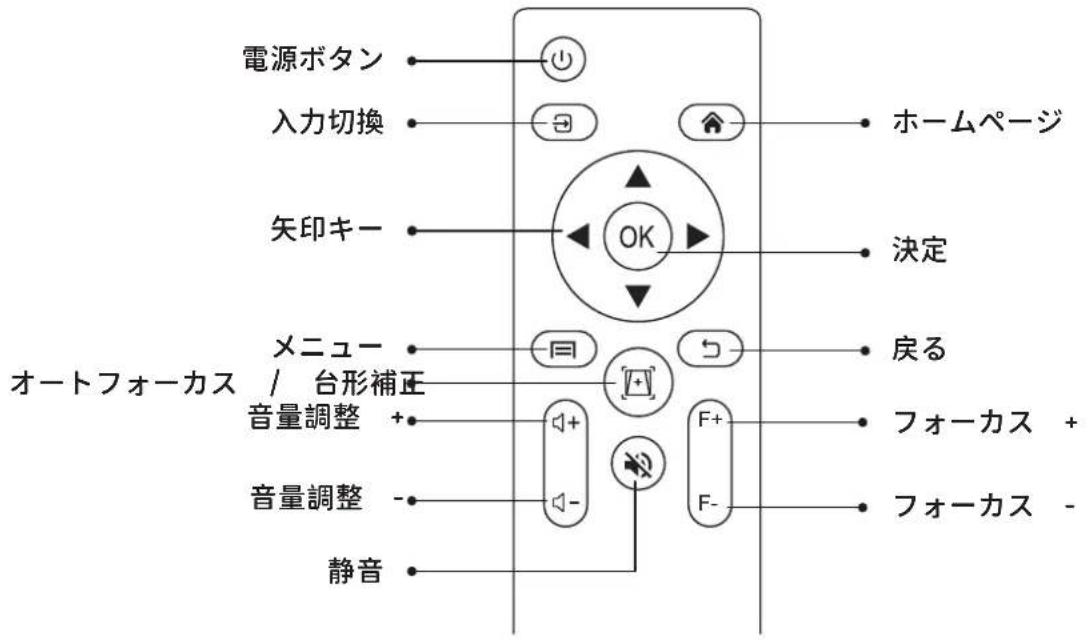

リモコン

電源ボタン 入力切換 矢印キー OK ホームページ 決定 メニュー / 台形補正 オートフォーカス + 音量調整 + 音量調整 - 静音 F+ F- フォーカス + フォーカス -

電源ボタン 電源をオンまたはオフにする
入力切換 入力信号源を選択する
矢印キー メニューモードでパラメーターを調整する
メニュー 1 回押す :AV または HDMI モードで画像と音声の設定
2 回連続で押す:16:9/4:3 投影の選択	Adjust focus and keystone
オートフォーカス / 台形補正 フォーカスと台形を調整する
音量調整+ 音量アップ
音量調整— 音量ダウン
静音 音を閉じる
ホームページ ホームページに入る
決定 オプションを確認する/ビデオを再生または一時停止する
戻る ホームページに入る
F+ フォーカス+
F- フォーカス -

ご注意：

1. リモコンに単 4 形乾電池を 2 本入れてからご使用ください。新しい電池と古い電池を一緒にリモコンに入れると、電源不足で動作不良の原因になります。
2. リモコンを使用するときは、リモコンの信号送信機がプロジェクターの赤外線信号受信機に向いていることを確認してください。
3. リモコンを長期間使用しない場合は、電池の液漏れを防ぐため、電池を取り出してください。

プロジェクターの設置

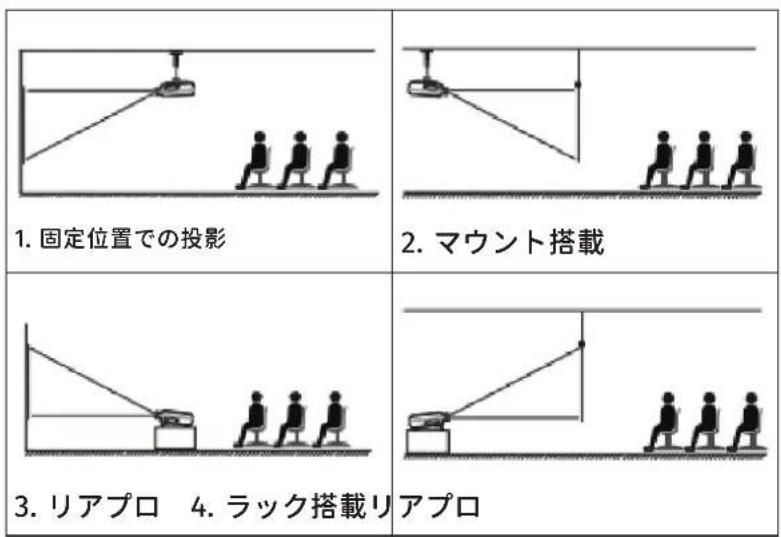

1. 投影方式

Ace K1 プロジェクターは、天吊り金具で天井に吊ることができ、安定した机の上に置いても投影できます。ご使用環境によって下記の 4 つの投影方式があります。

必要に応じて、プロジェクターは安定した面に設置したり、本製品のマウントを使用して天井から吊るしたりすることができます。また、外部ディスプレイと接続したり、背面投影（リアプロ）を楽しむことが可能です。

無料プロジェクトションスクリーンをご希望の方は、[e-mail] までご連絡ください。

コントラスト : 16:9
投影距離 (ft) 投影サイズ
3.8 35"
5.5 50"
7.670"
10.9 100"
13.1 120"
16.4 150"
21.9 200"

最高な映像をご覧いただくためには 3.8ft ～ 10.9ft 以内で設置してください。

画面サイズは、プロジェクターのレンズからスクリーンまでの距離によって決まります。設定方式により3％の誤差があります。

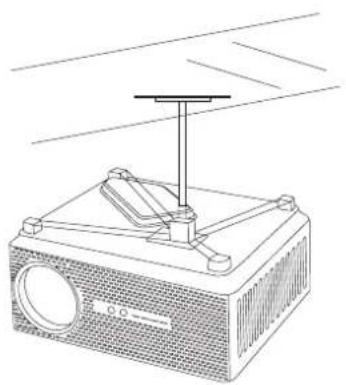

2. 天井取り付け

プロジェクターは、使用環境や条件に応じて、専用のハンガーフレームで天井に吊り下げたり、安定した机の上に置いて投影することができます。また、プロジェクターは以下の方法で設置することができます。

1. 天井取り付け用の汎用の天吊り金具は別途購入してください。
2. プロジェクター底面の 4 つのゴムパッドを外すと、ネジ穴が見えますので、天井取り付け用の M5*11nm のネジを使用し、取り付けてください。

プロジェクターの起動方法

1. リモコンまたはプロジェクターの電源キーを押すと、インジケーターランプが青色に点灯します。
2. プロジェクターのフォーカス機能を使用して、最高の画像性能を得ることができます（それでもぼやける場合は、投影距離を調節してみてください）。
3. プロジェクターの台形機能を使って、長方形の投影画面を得る。
4. 外部デバイス（スマートフォン、iPad、Fire TV、TV ボックス、DVD プレーヤー、コンピュータなど）をプロジェクターの対応するインターフェイスに接続し、必ず対応するソースを選択してください。正しいソースを選択しない場合、プロジェクターは信号を検出することができません。
5. メニューを選択し、[その他設定] を入力し、オプション [言語設定] を選択して、お好みの言語を設定することができます。

投写イメージの調整

初めてプロジェクターを使用する時は、ぼやけな画像が表示されます。これは、ピントが合っていないか、台形の設定が正しくないことが原因です。

以下の手順で修正してください。

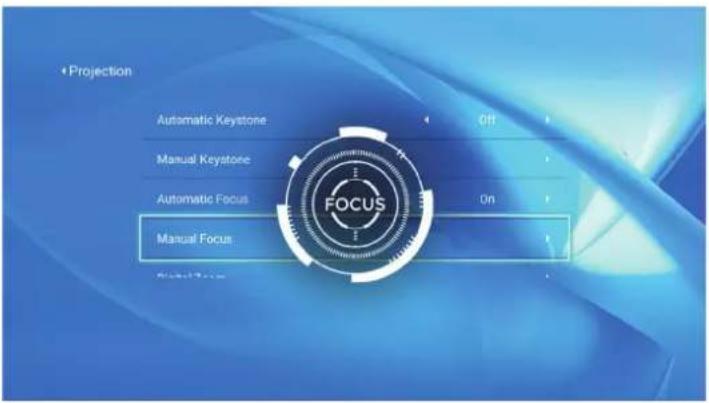

1. ピント合わせ

プロジェクターを起動すると、プロジェクターが自動的にフォーカスを調整するので、2-3秒間辛抱強く待ってください。画像が鮮明でない場合、リモコンのフォーカスポタンF+、F-またはオートフォーカス・キーストーンキーを押して、ピントを調整し、画像が鮮明になるまでフォーカスポタンを軽く押すまたは長押しすることができます。

注：まだぼやけている場合は、プロジェクションの距離を調整してみてください。

Projection Automatic Keystone Off Manual Keystone Automatic Focus On Manual Focus

2. 台形補正

プロジェクターの自動台形補正またはデジタル 4 次元台形補正を使用して、画像を縦長と横長の長方形にすることができます。詳しくは、本マニュアル 17 ページをご参照ください。

プロジェクターの起動

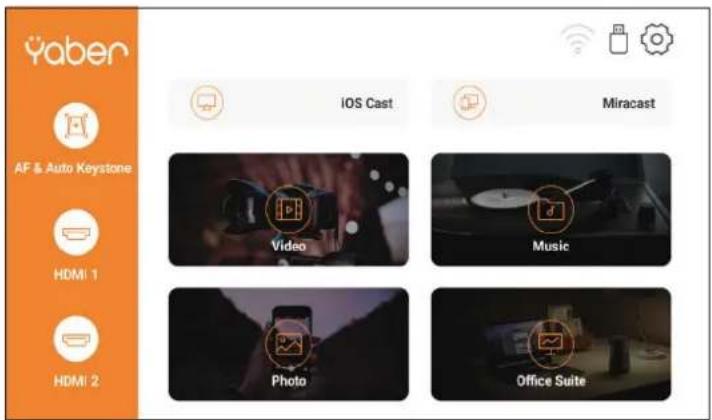

プロジェクターのホームページは以下の通りです。

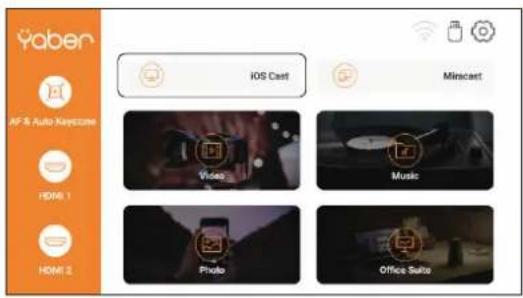

Yaber AF & Auto Keystone HDMI 1 HDMI 2 iOS Cast Miracast Video Music Photo Office Suite

1. 入力信号源を選択

ホームページで希望の入力信号源（HDMI1/ HDMI2/AV）を選択します。

2. USB 入力端子

2.1 USB 入力端子でビデオ / 音楽 / 画像 / オフィスを再生する

1. USB ディスクを挿入すると、ホームページの [USB] アイコンが白色になります。
   2.[ ビデオ / 音楽 / 画像 / オフィススイート ] を選択します。

USB ディスク内の希望のファイル（サブフォルダに入る場合はフォルダ）を選択し、[決定]ボタンで再生します。

1. USB ディスクのみで Ace K1 プロジェクターは、PPT、Word、Excel ファイ

ルを直接再生できます。

[ビデオ]メニューから入力した場合では、ビデオのみを再生できます。他の3つのオプションと同じです。

2.2 写真のプレイインターフェース

メニュー 機能
≡	プレイモードの選択(ディレクトリ再生/シングルサイクル/ディレクトリループ)
◀◀	前の動画に切り替える
««	再生中にビデオをすばやく前に巻き戻す巻き戻し速度は 2 倍速から 32 倍速まで対応
||	現在のビデオを再生または一時停止する
»	再生中にビデオをすばやく後に進める進め速度は 2 倍速から 32 倍速まで対応
▶▶	次の動画に切り替える
≡	現在のフォルダーにあるすべてのプレイリストを選択する
◇	再生設定

設定 内容 機能
ビデオの字幕 閉じる、内部、外部 ビデオ字幕の複数のモードを設定
ブレイクポイントプレイ	閉じる、開く	動画を停止したところから再生し続けるように設定することができる
オーディオトラック オーディオトラック オーディオ情報を見ることができる
ディスプレイモード 16:9、フル、オーバー、オート、4:3		ビデオの画面比率を設定することができる
画像設定	画像モード、色温度、初期設定へのリセット	画像情報を設定することができる
サウンド設定	音声スタイル、イコライザー詳細、デフォルトへのリセット	音声情報を設定することができる

メニュー 内容	モード 機能
写真モード	ユーザー / スタンダド / ビビッド / スポーツ / ムービー / ゲ	輝度	0-100 の範囲でピクチャーパラメーターを変更する
		一省エネ
		一飽和
		対比
写真モード	ユーザー / スタンダド / ビビッド / スポーツ / 映画 / 音楽 / ニュース	一調和	0-100 の範囲でサウンドパラメーターを変更する
		ベース
		トレブル

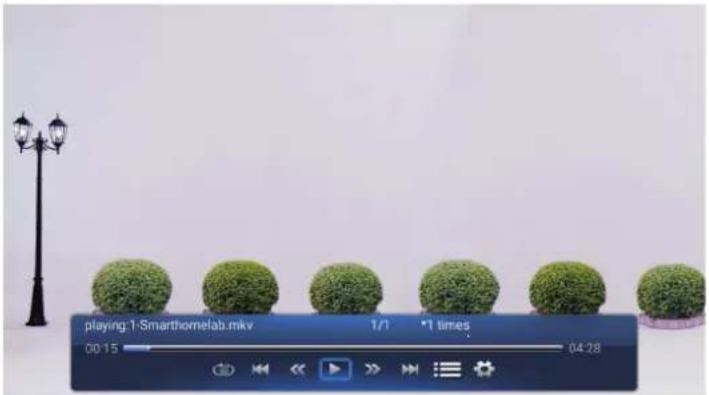

2.3 ビデオのプレイインターフェース

メニュー 機能
	プレイモデルを選択する
	前のビデオに切り替える
	早戻し再生
	再生 / 一時停止
	早送り再生
	次のビデオに切り替える
	ビデオリストを選択
	ビデオのフォーマットを確認

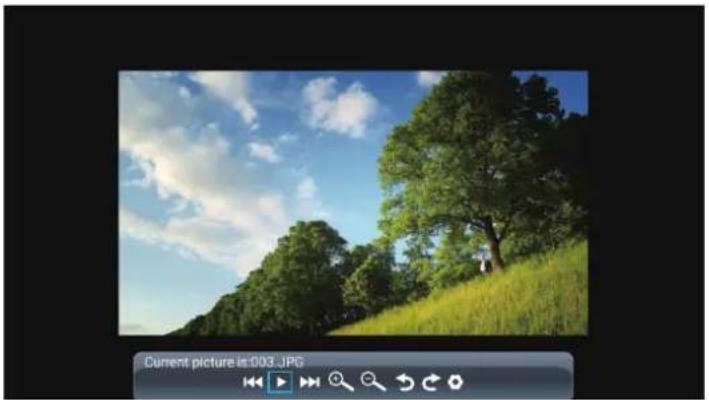

2.4 画像のプレイインターフェース

メニュー 機能
◀◀	前の画像に切り替える
||	再生 / 一時停止
▶▶	次の画像に切り替える
⊕	画像を拡大
⊖	画像を縮小
↘	画像を左に90度回転する
♂	画像を右に90度回転する
♀	画像のフォーマットを確認

3. WIFI 設定

ワイヤレス接続

ご注意：

1. ワイヤレス接続での画面ミラーリングは、ネットワーク環境に影響されます。スクリーンミラーリングを使用する場合は、100Mbit 以上の帯域をお勧めします。
2. ワイヤレス接続を使用する場合は、モバイルデバイスをプロジェクターに近づけてください。1m 以内の距離をお勧めします。
3. モバイル端末の相性により、スクリーンミラーリングに対応していない場合があります。

ご不明な点がございましたら、[e-mail] から YABER までお気軽にお問い合わせください。

3.1 iOS キャスト (iOS デバイスの場合)

1. ホームページに入りー [◎]メニューを選択し — [WiFi] メニューを選択し — WiFi機能を起動し — リストからご自宅の WiFi を選択し — Ace K1 プロジェクターとご自宅の WiFi を接続してください。

iOS cast

Settings

1. ホーム画面に戻り — [iOS Cast] メニューを選択し — OK ボタンで [iOS Cast] メニューに入ってください。

Yaben AF & Auto Keystone HDMI 1 HDMI 2 IOS Cast Mincast Video Music Proto Offices Suite

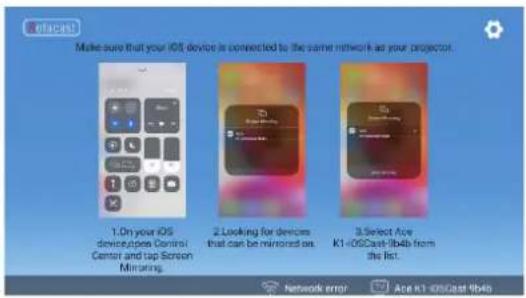

1. iOS デバイスの [Setting] メニューを選択し—[Wi-Fi] 機能を起動し — iOS デバイスをプロジェクターと同じホームネットワークに接続してください。
2. iOS デバイスの [Control Center] を開き — [Screen Mirroring] 機能を選択し — iOS キャストレシーバー「Ace K1-xxxx」を選択して接続 — 3 秒後に iOS デバイスの画面がプロジェクションスクリーンに表示されます。

3.2 Miracast (Android デバイスの場合)

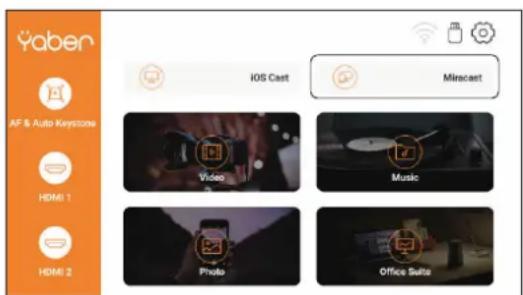

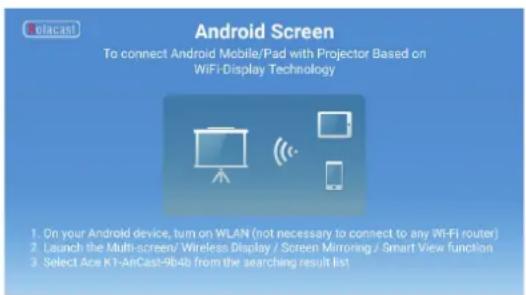

1. ホームページに入りー [Miracast] メニューを選択し - OK ボタンを押して [Miracast] インターフェイスに入ってください。

Yaben AF & Auto Keystone HDMI 1 HDMI 2 iOS Cast Miracast Video Music Photo Office Suite

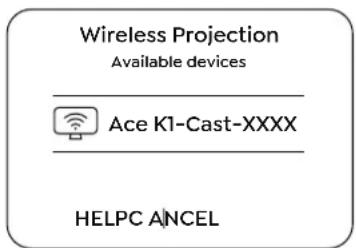

1. Android デバイスの [Settings] メニューを選択し — [Screen mirroring] 機能を選択し — [Ace K1-AnCast-XXXX] という Miracast 受信機を選択し — 3 秒後に Android デバイスの画面がプロジェクトション画面に表示されます。

1. Android デバイスで [Settings] - [WLAN Display] - [Wi-Fi] をオンにし、ご自宅の WiFi を接続してください。

ご注意：

1. スマホの「画面ミラーリング」機能のボタンですが、スマホにより「マルチスクリーン」/「ワイヤレスディスプレイ」/「WLANディスプレイ」/「スクリーンミラーリング」または「スマートビュー」を表示しております。

すべての Android スマートフォンがこの機能をサポートしているわけではありません、通常、Android8.0 以上のスマホをサポートしています。使用する前にサポートされているか確認してください。

4. Bluetooth 設定

ホームページに入り — [ ◎ メニューを選択し — [ Bluetooth ] オプションを選択し — Bluetooth 機能と Bluetooth デバイスを開く — 近くにある Bluetooth デバイスを自動でスキャンし — 希望の Bluetooth デバイスを選択し — 自動的にペアリングされ、接続されます。

Settings

1. Ace K1 プロジェクターは、Bluetooth ヘッドセット、Bluetooth スピーカー、Airpods に対応していますが、Bluetooth キーボード、Bluetooth 携帯電話には対応していません。

何か質問がございましたら、お気軽に [e-mail] から YABER までお問い合わせください。

5. プロジェクターの画像設定

5.1 投写モード

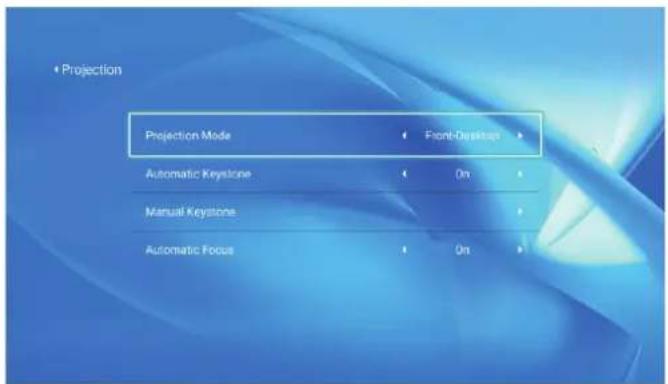

Projection Projection Mode Front-Desktop Automatic Keystone On Manual Keystone Automatic Focus On

5.2 自動台形補正と 4P 台形補正

5.2.1 自動台形補正

プロジェクターを起動したら、2-3秒間辛抱強く待ってください、プロジェクターは自動的に台形を調整します。画像が長方形でない場合、デジタル 4D 台形補正を使用して、画像を長方形に変更することができます。

5.2.2 水平・垂直方向の台形補正

投影画面が長方形でない場合、4P 台形補正で調整することができます。

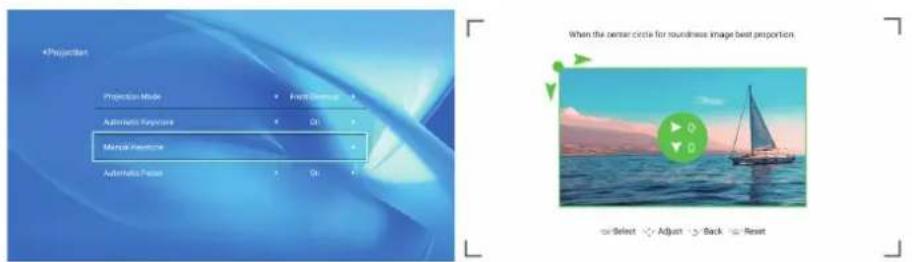

ステップ 1: [ Settings ] メニューを選択し—[ Projection ] メニューを選択し—[ Manual Keystone ] を押してください。

ステップ 2: リモコンまたはプロジェクターの矢印キーを押して、水平または垂直パラメータを調整し、投影画面が希望の長方形になるようにしてください。

OK Pick point：リモコンまたはプロジェクターの OK ボタンを押し、調整用インターフェースに入ります。

Adjustment：リモコンまたはプロジェクターの矢印キーを押して、水平または垂直方向のパラメーターを調整します。

Back：リモコンのキーを押すと、前のページに戻ります。
三 Reset：リモコンのキーを押して、元のパラメータに戻ります。

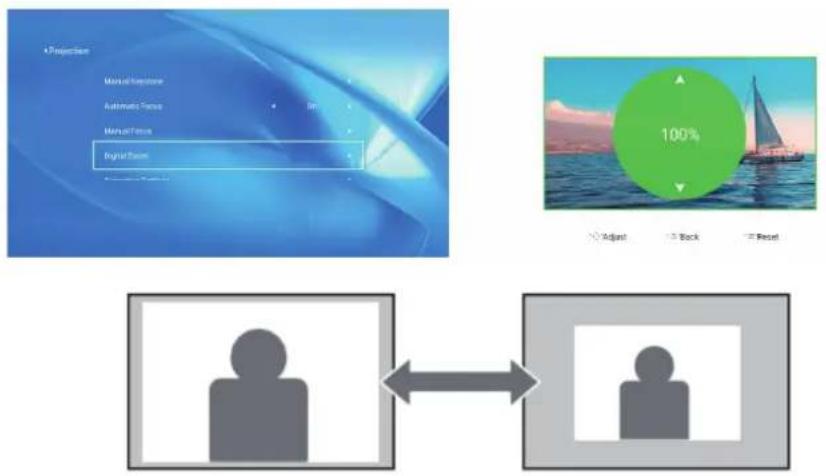

5.3 デジタルズーム

ステップ 1: [Digital Zoom] オプションを選択し、リモートコントローラまたはプロジェクタの OK ボタンを押して、サブメニューに入ります。

ステップ 2: リモートコントローラまたはプロジェクタのボタンを押すと、投影サイズの高さと幅を最大 50% まで縮小することができます。


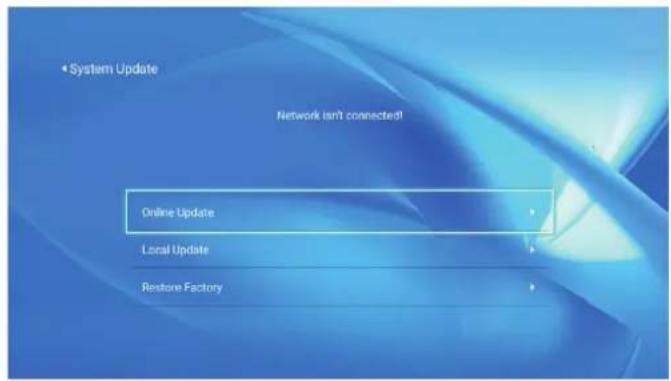

6. システムアップデート

メニュー 機能
オンラインアップデート オンラインアップデート
ローカルアップデート ローカルアップデート
工場設定への回復	ユーザー操作のアプリケーション設定とシステム設定の復元

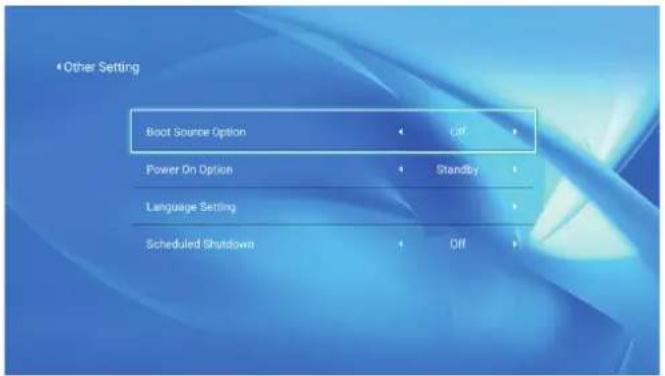

7. その他の設定

メニュー 機能
ブートソースオプション オフ /HDM1/HDMI2/AV
パワーオンオプション ダイレクト / スタンバイ
言語設定 言語を設定
定期的なシャットダウン オフ /10min/20min/30min/60min/120min

ダイレクト / スタンバイパワーオンオプションについて

ダイレクトモード：プロジェクトターに電源が入ると、自動的に電源が入ります。

スタンバイモード：プロジェクターの電源が ON の時、リモコンまたはプロジェクターの [☐] ボタンを押すとプロジェクターの電源が ON になります。

8. 情報

メニュー 詳細
システムバージョン V1.0.0.4:2022-XX-XX
MAC アドレス e0:27:6c:46:b3:51

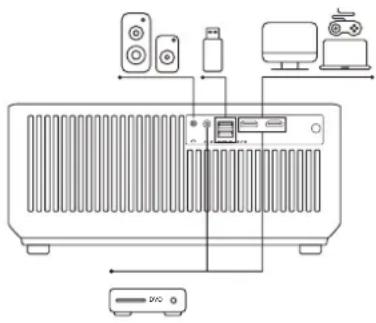

設備との接続

YABER Ace K1 プロジェクターは、HDMI ポート *2/USB ポート *2/3.5mm ヘッドフォン出力 /AV の 6 つのインターフェイスを備えています。お使いのデバイス（PC、スマホ、DVD プレーヤー、サウンドバー、USB、PS4 など）を接続するために、正しい接続ポートを選択してください。

1. U ディスクを 2 つの USB 入力ポートのどちらかに挿入してください。
2. ホームページから直接起動画面に入り、[Video/Music/Photo/Office Suite] を選択することができます。
3. USB ディスク内のご希望のファイルを選択し（またはサブフォルダーに入り）、[OK] ボタンを押すと再生されます。

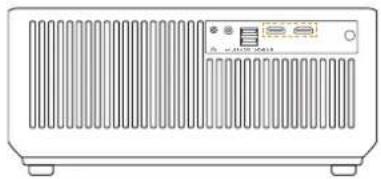

2. HDMI 入力端子でデバイスに接続

1. HDMI ケーブルで TV スティックまたはパソコンをプロジェクターに接続します。
2. ホームページに入り、HDMI を信号源にして選択します。

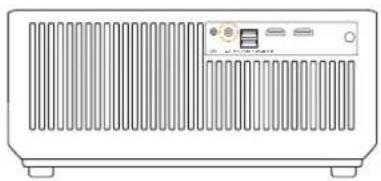

3. DVD プレーヤーに接続

付属の 3-in-1 AV ケーブルをご利用ください。

1. プロジェクターの任意の HDMI ポートに、テレビスティックやノートパソコンを接続します。
2. 3-in-1 AV ケーブルを使用して、カラフルなメスコネクタを DVD プレーヤーの RCA ケーブルに接続します。
3. 黒いコネクターをプロジェクターの AV ポートに接続し、ホームページに入り、[AV] を信号源としてご選択ください。

または、パッケージ内の HDMI ケーブルで DVD プレーヤーに接続します。

4. 外部スピーカー / サウンドバーの接続

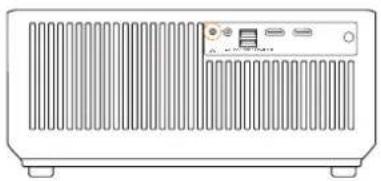

スピーカーに AUX ポートがある場合は、3.5mm オーディオケーブルを使用して、下記の図のに示すようにプロジェクターとスピーカーを接続し、ホームページに入り、[AV] 信号源を選択してください。

1. プロジェクターまたはリモコンのボタンを押し、OK キーを押して、プロジェクターの電源を切ります。
2. プロジェクターの電源コードを抜きます。
3. レンズを覆い、プロジェクタを涼しく乾燥した場所に保管します。

保証

Ace K1 プロジェクターをご購入いただいた本当にありがとうございます。

ご購入日から3年間の保証期間があり、ご不明な点がございましたら、

アマゾンから購入 : [e-mail]

他から購入 : [e-mail]

までお気軽にお問い合わせください。
