使用説明書 USB4 PCIE GEN4 CARD ASUS

本書に記載されている製品およびソフトウェアは著作権法により保護されており、その使用、複製、頒布および逆コンパイルを制限するライセンスのもとにおいて頒布されます。購入者によるバックアップ目的の場合を除き、ASUSTeK Computer Inc.（以下、ASUS）の書面による事前の許可なく、本製品および本書のいかなる部分も、いかなる方法によっても複製することが禁じられます。

以下に該当する場合は、製品保証サービスを受けることができません。

(1)製品に対しASUSの書面により認定された以外の修理、改造、改変が行われた場合
(2) 製品のシリアル番号の確認ができない場合

本書の情報の完全性および正確性については最善の努力が払われていますが、本書の内容は「現状のまま」で提供されるものであり、ASUSは明示または黙示を問わず、本書においていかなる保証も行ないません。ASUS、その提携会社、従業員、取締役、役員、代理店、ベンダーまたはサプライヤーは、本書および本製品の使用または使用不能から生じた直接的、間接的、付随的、結果的な損害（データの変化・消失、事業利益の損失、事業の中断など）に対して、たとえASUSがその損害の可能性について知らされていた場合も、一切責任を負いません。

本書は情報提供のみを目的として作成されており、誤りがないという保証はなされません。また、他のいかなる保証の対象となることもありません。本書の内容は予告なく変更される場合があります。

本書に記載している会社名、製品名は、各社の商標または登録商標です。本書では説明の便宜のためにその会社名、製品名などを記載する場合がありますが、それらの商標権の侵害を行なう意思、目的はありません。

梱包品の確認

はじめに梱包品がすべて揃っていることをご確認ください。

• 1 x USB4 PCIE GEN4 CARD
- 2 x DisplayPortケーブル
- 1 x 10-1ピン USB 2.0 ケーブル
- 1 x 14-1ピン USB4® ヘッダーケーブル
- 1x ユーザーガイド（本書）

万一、不足しているものや破損しているものがある場合は、すぐにご購入元にお申し出ください。

USB4 PCIE GEN4 CARD仕様概要

搭載チップセット ASMedia® ASM4242 USB4® ホストコントローラー
外部接続コネクター	2 x USB Type-C® ポート- USB 40Gbps (USB4®)- USB Type-C® ポートは最大出力 60W(20V/3A)の急速充電に対応2 x DisplayPort入力ポート1 x 6ピン PCIe電源コネクター(急速充電用)1 x 10-1ピン USB 2.0 ヘッダー1 x 14-1ピン USB4® ヘッダー
インターフェース PCIe 4.0 x4
映像出力機能	DisplayPort 1.4 で規定された最大 8K@60Hz に対応* グラフィックス性能は接続されたソースデバイスに依存します。
アクセサリー	2 x DisplayPortケーブル1 x 10-1ピン USB 2.0 ケーブル1 x 14-1ピン USB4® ヘッダーケーブル1 x ユーザーガイド(本書)
対応製品 互換性のある製品については、当社ウェブサイトでご確認ください。
対応OS	Windows® 11Windows® 10 64-bit
フォームファクター3.5 in x 4.7 in (8.89 cm x 11.95 cm)

製品は性能、機能向上のために、仕様およびデザインを予告なく変更する場合があります。

USB4®ポートを使用してデイジーチェーン構成でディスプレイを接続する場合は、お使いのディスプレイがDisplayPort 1.4規格に準拠していることをご確認ください。

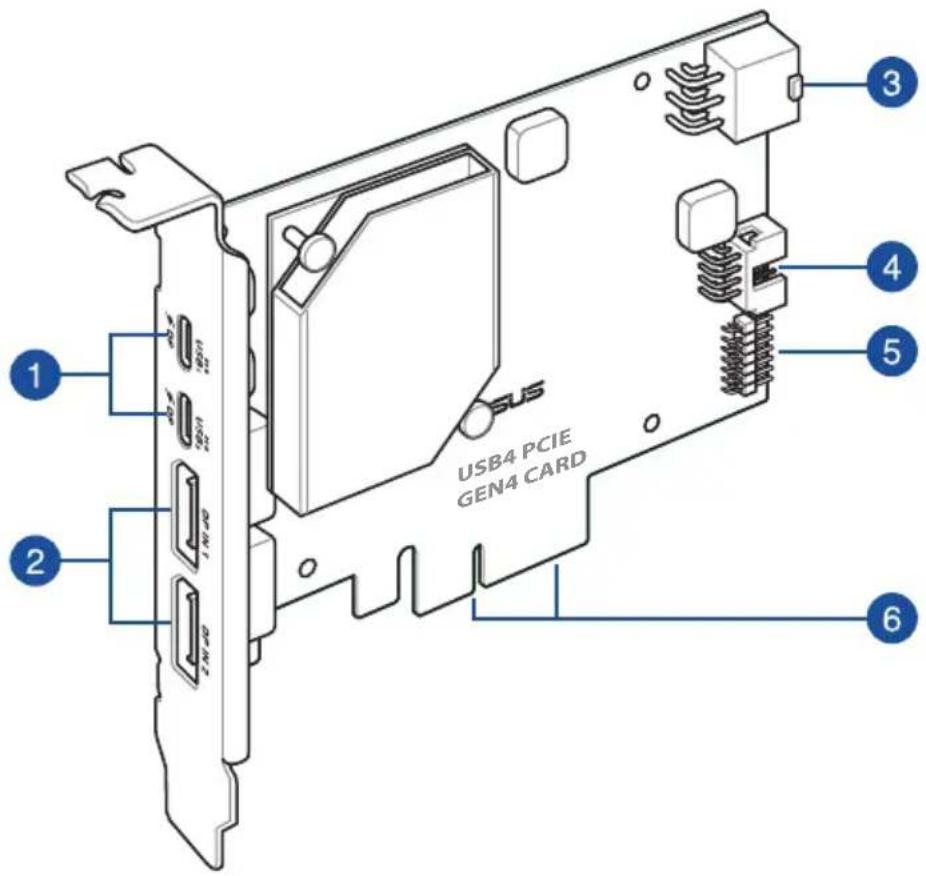

各部名称

USB4 PCIE GEN4 CARD

USB Type-C® ポート (最大出力 60W (20V/3A) の急速充電に対応)
2 DisplayPort入力ポート
3 6ピン PCIe 電源コネクター
4 10-1ピン USB 2.0 ヘッダー
5 14-1ピン USB4® ヘッダー
6 PCIe 4.0 x4 カードエッジ

USB4 PCIE GEN4 CARDを取り付ける

• 推奨されるスロットは製品により異なります。
  ・イラストはイメージです。お手元の製品と形状が異なる場合がありますが、手順は同じです。

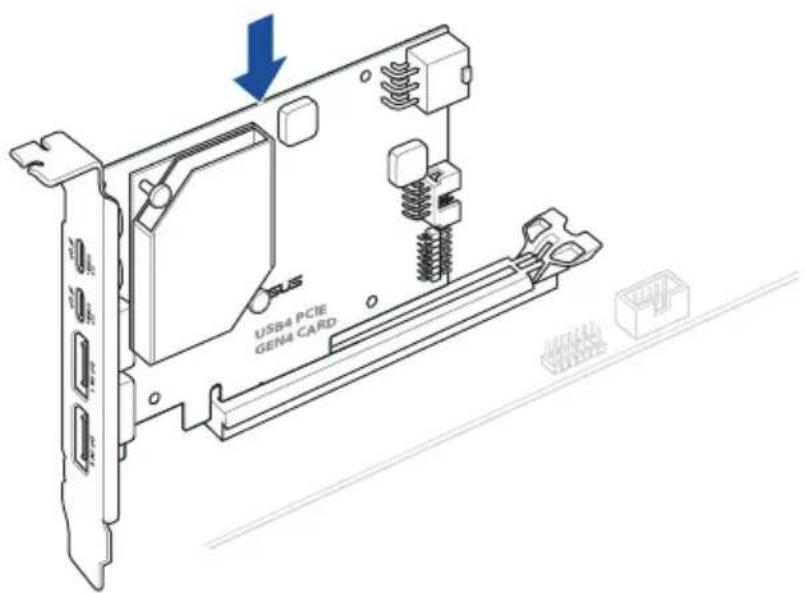

• コンピューターの電源ケーブルをコンセントから抜いた後、コンピューターのケースを開きます。

• USB4 PCIE GEN4 CARDをマザーボードの推奨されるPCIeスロットに対して垂直に取り付けます。

・推奨されるスロットは製品により異なります。

- カードを取り付ける前に、ケーブルや他の機器が取り付けるPCIeスロットを塞いでいないことをご確認ください。

USB4 PCIe GEN4 CARD

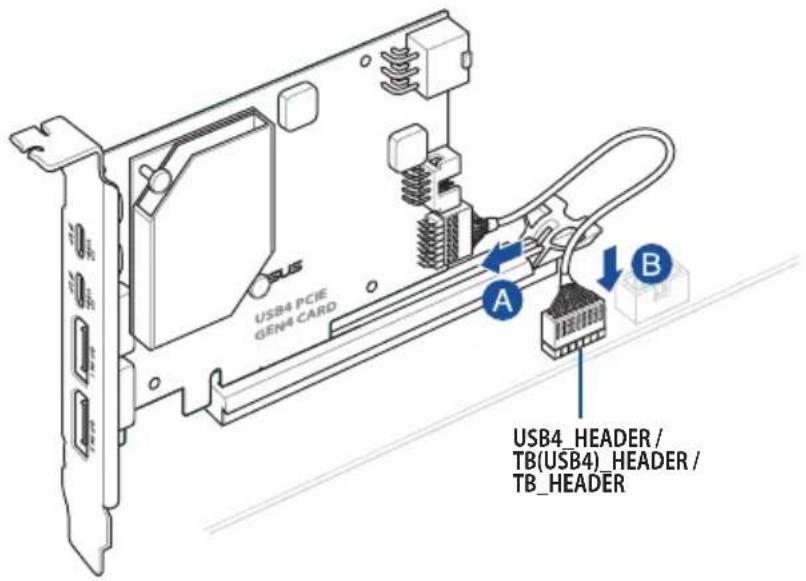

1. 同梱の14-1ピン USB4® ヘッダーケーブルを使用して、USB4 PCIE GEN4 CARDの14-1ピン USB4® ヘッダーとマザーボードのUSB4® ヘッダー (USB4_HEADER) またはThunderbolt™ ヘッダー (TB(USB4)_HEADER、TB_HEADER) を接続します。

USB4 PC1E GEN4 CARD A B USB4_HEADER / TB(USB4)_HEADER / TB_HEADER

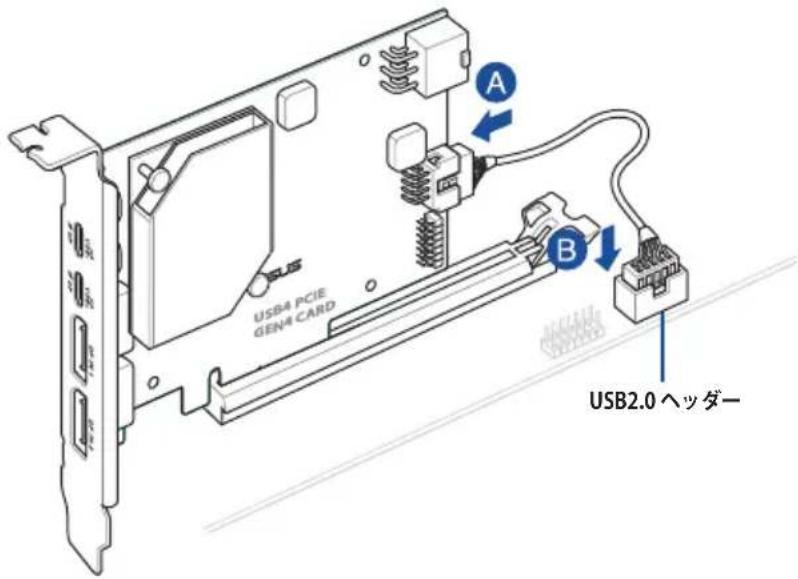

1. 同梱の10-1ピン USB 2.0 ヘッダーケーブルを使用して、USB4 PCIE GEN4 CARDの10-1ピン USB 2.0 ヘッダーとマザーボードのUSB 2.0 ヘッダーを接続します。

USB4 PC18 GEN4 CARD A B USB2.0 ヘッダー

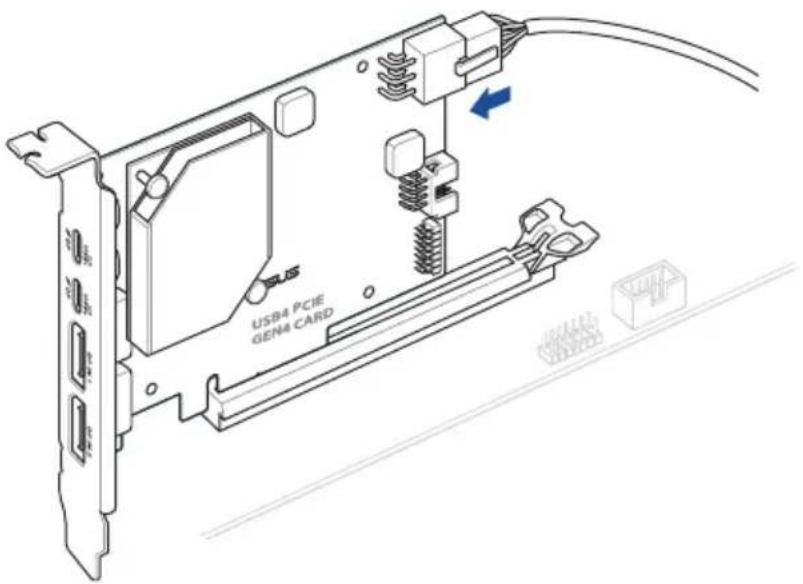

1. 電源ユニットの6ピン PCIe 電源ケーブルを、USB4 PCIE GEN4 CARDの6ピン PCIe 電源コネクターに接続します。

USB4 PCIE GEN4 CARD

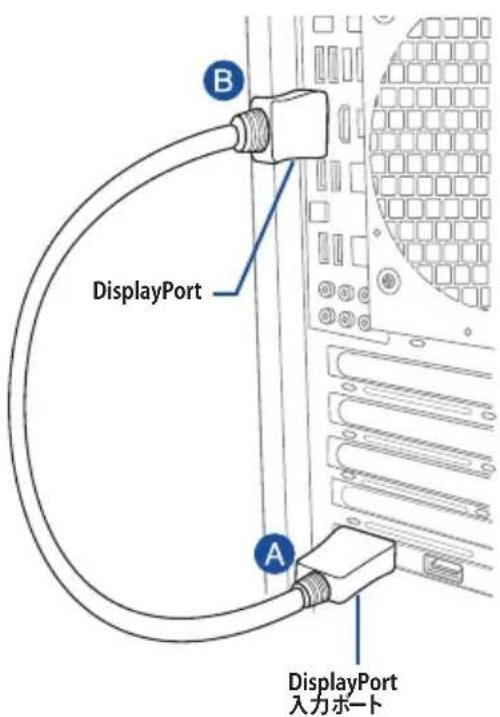

1. （オプション）映像出力をする場合は、同梱のDisplayPortケーブルを使用して、USB4 PCIE GEN4 CARD のDisplayPort入力ポート（DP IN 1 / DP IN 2）とマザーボードまたはグラフィックスカードのDisplayPort 出力ポートを接続します。

- USB4® 対応ディスプレイを1台のみ接続する場合は、DisplayPort入力ポート（DP IN 1）とマザーボードまたはグラフィックスカードのDisplayPort出力ポートを接続します。

- グラフィックス性能は接続されたソースデバイスに依存します。

DisplayPort A B DisplayPort 入力ポート

1. コンピューターのケースを閉じ、コンピューターの電源ケーブルをコンセントに接続し電源を入れます。

2. USB4 ^® 対応機器をUSB4 PCIE GEN4 CARDのUSB Type-C ^® ポートに接続します。

USB4® 対応ディスプレイを1台のみ接続する場合は、DisplayPort入力ポート (DP IN 1) とマザーボードまたはグラフィックスカードのDisplayPort出力ポートを接続します。

・デイジーチェーンの推奨構成については、本書の外部機器を接続するをご参照ください。

外部機器を接続する

• USB4® 対応機器をデイジーチェーン構成で接続する際は、お使いの機器がデイジーチェーン接続に対応していることをご確認ください。
• 本製品のUSB4®ポートの最大帯域は40Gbpsで、同一のデイジーチェーン接続上にあるすべての機器が利用可能な帯域幅を共有します。

デイジーチェーンの推奨構成については、以下をご参照ください：

5台のUSB4®機器

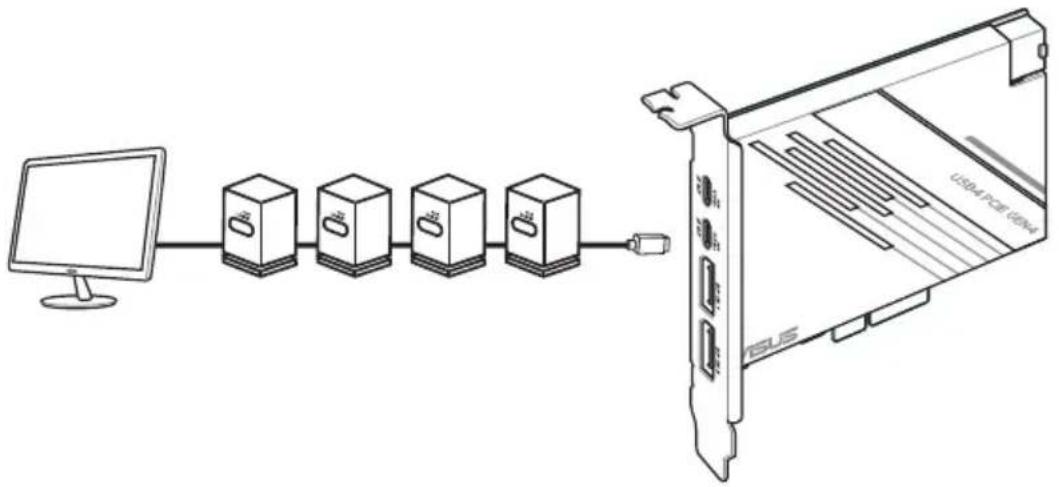

4台のUSB4®機器と1台のDisplayPortディスプレイ

この構成では最大8Kの解像度をサポートしていますが、接続された機器の数によって表示可能な解像度やリフレッシュレートが制限される場合があります。

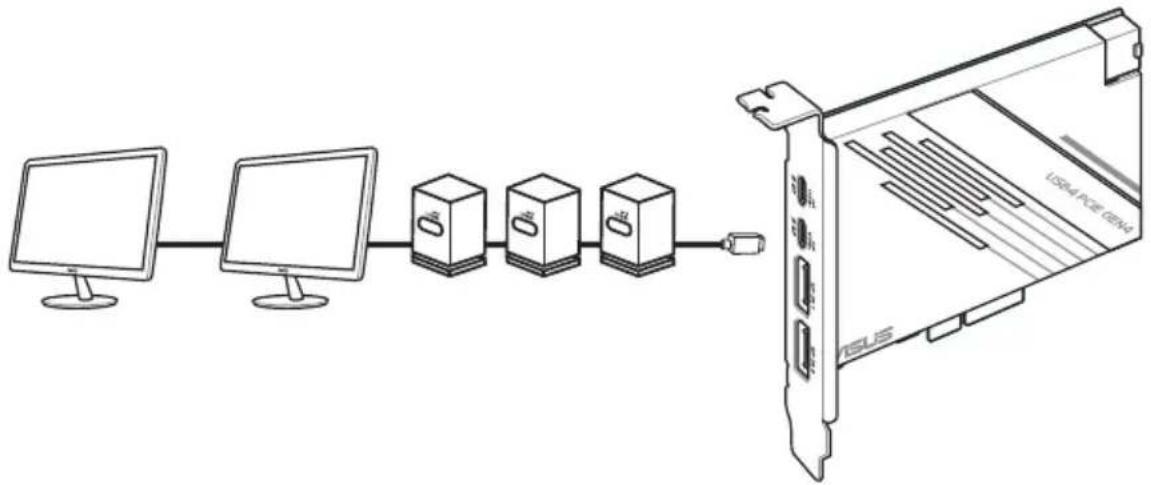

3台のUSB4®機器と2台のDisplayPortディスプレイ

この構成では最大4Kの解像度をサポートしていますが、接続された機器の数によって表示可能な解像度やリフレッシュレートが制限される場合があります。

Notices

FCC Compliance Information

この装置は、クラス B 情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。

取扱説明書に従って正しい取り扱いをして下さい。

VCCI-B

日本語 ASUSTeK Computer Inc. は、本製品がEU指令の基本要件およびその他の関連規定に準拠していることを宣言します。EU適合宣言書の全文は、当社ウェブサイトからダウンロードできます: www.asus.com/support

保証

EN: ASUS Guarantee Information

• ASUSは、ASUS製品に対し自主的にメーカー保証を提供しています。
• ASUSは、ASUS商業保証の規定を解釈する権利を留保します。
  このASUS商業保証は、法律上の保証に加えて独立して提供されるものであり、法律上の保証の下での権利に影響を与えたり、制限したりするものではありません。

保証サービスや各種サポートについて、詳しくはASUSサポートサイトをご覧ください。https://www.asus.com/jp/support/

お問い合わせ先

本製品の日本におけるサポートは販売代理店が提供しております。製品ご購入後のお問い合わせについては、製品の外箱に貼付された「製品保証シール」をご確認の上、販売代理店のお問い合わせ窓口へお問い合わせください。お電話でテクニカルサポートにお問い合わせをいただく際、ご不明な点や問題を迅速に解決するため以下の情報を予めご用意ください。

• 製品のモデル名、シリアル番号
• ハードウェア構成
• ご使用のソフトウェアおよびドライバーのバージョン
• 表示されたエラー内容および操作方法

ASUSが提供するサービスについてのお問い合わせは、当社ウェブサイトのサポートページからお問い合わせください。

お客様により良いサポート、サービスをご提供するために、製品登録をお願いいたします。
