X670E Aorus Extreme - マザーボード GIGABYTE - 無料のユーザーマニュアル

使用説明書 X670E Aorus Extreme GIGABYTE

製品の詳細については、GIGABYTE の Web サイトにアクセスしてください。

https://www.gigabyte.com/jp/Motherboard/X670E-AORUS-XTREME-rev-10?m=ma#kf

GIGABYTE は、地球市民としての責任を果たすため、紙の使用量を削減します。また、地球温暖化の影響を軽減するために、本製品の梱包材料はリサイクルおよび再使用可能です。GIGABYTEは、環境を保護するためにお客様と協力いたします。

著作權

本マニュアルに記載された商標は、それぞれの所有者に対して法的に登録されたものです。

免責条項

このマニュアルの情報は著作権法で保護されており、GIGABYTEに帰属します。このマニュアルの仕様と内容は、GIGABYTEにより事前の通知なしに変更されることがあります。本マニュアルのいかなる部分も、GIGABYTEの書面による事前の承諾を受けることなしには、いかなる手段によっても複製、コピー、翻訳、送信または出版することは禁じられています。

■ 詳細な製品情報については、ユーザーズマニュアルをよくお読みください。

■ 製品を素早くセットアップできるように、GIGABYTE ウェブサイトにあるクイック・インストール・ガイドをご参照ください。

https://download.gigabyte.com/FileList/Manual/mb_manual_quick-guide_am5.pdf?m=sw

製品関連の情報は、以下のWebサイトを確認してください:https://www.gigabyte.com

マザーボードリビジョン確認

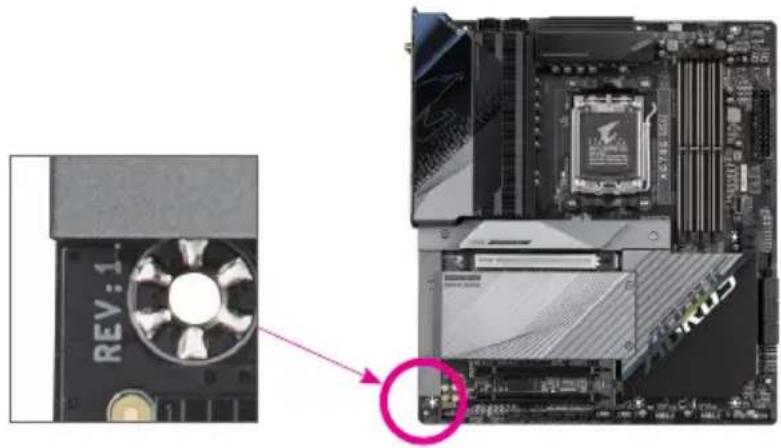

マザーボードのリビジョン番号は「REV: X.X.」のように表示されます。例えば、「REV: 1.0」はマザーボードのリビジョンが1.0であることを意味します。マザーボード BIOS、ドライバを更新する前に、または技術情報をお探しの際は、マザーボードのリビジョンをチェックしてください。

例：

1-1 マザーボードのレイアウト....4
1-2 マザーボードのブロック図......5
1-3 ボックスの内容......6

第2章 ハードウェアの取り付け ....7

2-1 取り付け手順....7
2-2 製品の仕様....8
2-3 CPU および CPU クーラーの取り付け ...... 12
2-4 メモリの取り付け....15
2-5 拡張カードを取り付ける....16
2-6 背面パネルのコネクター 17
2-7 オンボードボタン、電圧測定ポイント、およびLED 19
2-8 内部コネクター 21

第3章 BIOS セットアップ 34

第4章 オペレーティングシステムとドライバをインストールする……36

4-1 オペレーティングシステムのインストール 36
4-2 ドライバのインストール 37

第 5 章 付録....38

5-1 RAID セットを設定する....38
5-2 LEDのデバッグコードについて 39

温度センサー
(注) デバッグコード情報については、第5章を参照してください。

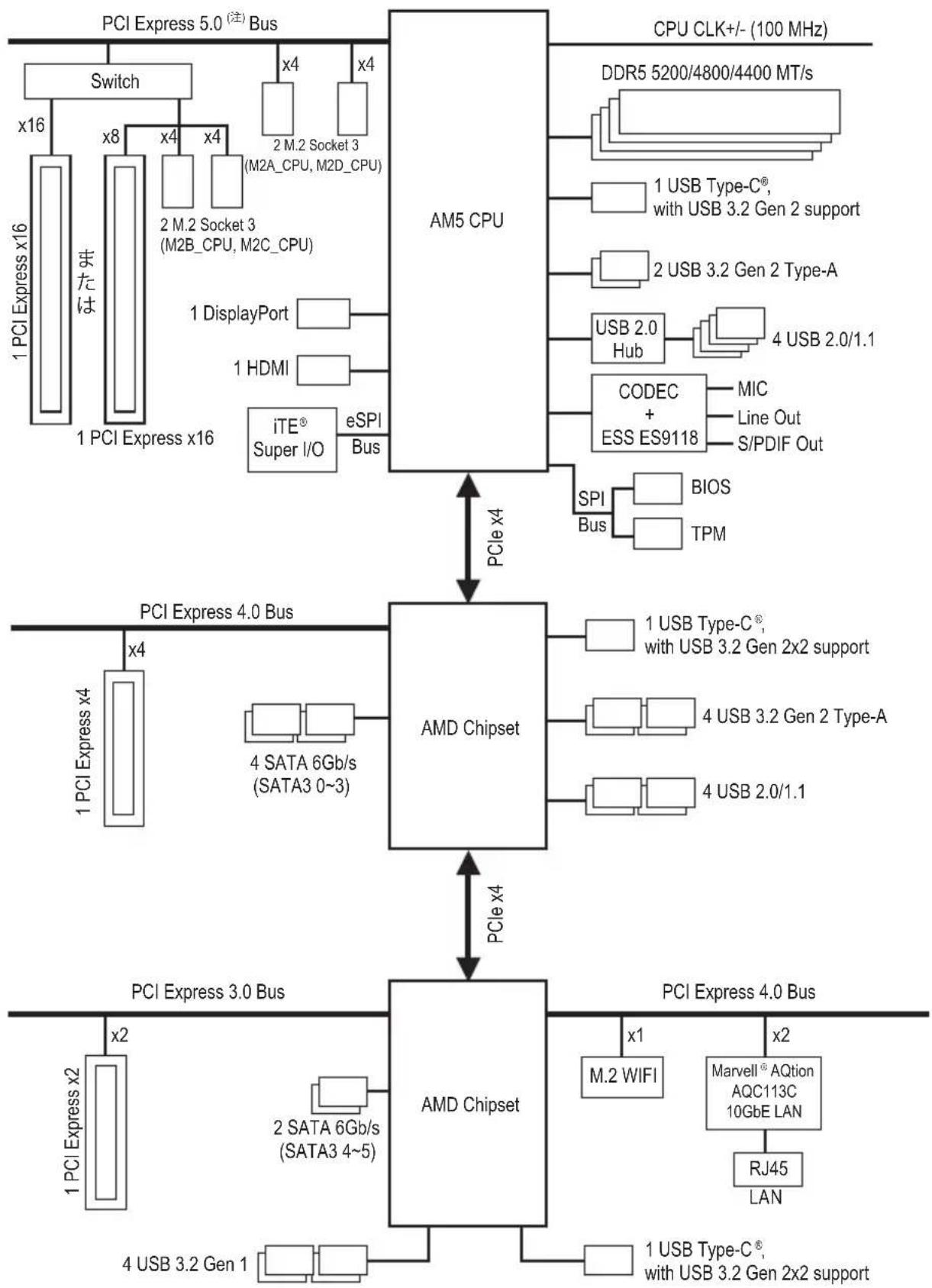

1-2 マザーボードのブロック図

(注) 実際のサポートはCPUによって異なる場合があります。

1-3 ボックスの内容

☑ X670E AORUS XTREME マザーボード
☑ ユーザーズマニュアル

☑ ドライバー用AORUS USBフラッシュドライブ (x1)

☑ アンテナ (x2)
☑ SATAケーブル (x4)

☑ RGB LEDテープ延長ケーブル (x1)

☑ ノイズ検出ケーブル (x1)
☑ ESSential USB DAC (x1)
☑ 温度計用ケーブル (x2)
☑ G コネクター (x1)
☑ 結束バンド (x2)

☑ M.2 ネジ / M.2 ネジ用スペーサー

第2章 ハードウェアの取り付け

2-1 取 り付け手順

マザーボードには、静電気放電(ESD)の結果、損傷する可能性のある精巧な電子回路やコンポーネントが数多く含まれています。取り付ける前に、ユーザーズマニュアルをよくお読みになり、以下の手順に従ってください。

• 取り付け前に、PCケースがマザーボードに適していることを確認してください。

• 取り付ける前に、マザーボードの S/N (シリアル番号) ステッカーまたはディーラーが提供する保証ステッカーを取り外したり、はがしたりしないでください。これらのステッカーは保証の確認に必要です。

• マザーボードまたはその他のハードウェアコンポーネントを取り付けたり取り外したりする前に、常にコンセントからコードを抜いて電源を切ってください。

• ハードウェアコンポーネントをマザーボードの内部コネクターに接続しているとき、しっかりと安全に接続されていることを確認してください。
• マザーボードを扱う際には、金属リード線やコネクターには触れないでください。
• マザーボード、CPU またはメモリなどの電子コンポーネントを扱うとき、静電気放電 (ESD) リストストラップを着用することをお勧めします。ESD リストストラップをお持ちでない場合、手を乾いた状態に保ち、まず金属に触れて静電気を取り除いてください。
• マザーボードを取り付ける前に、ハードウェアコンポーネントを静電防止パッドの上に置くか、静電遮断コンテナの中に入れてください。
• マザーボードから電源装置のケーブルを接続するまたは抜く前に、電源装置がオフになっていることを確認してください。
• パワーをオンにする前に、電源装置の電圧が地域の電源基準に従っていることを確認してください。
• 製品を使用する前に、ハードウェアコンポーネントのすべてのケーブルと電源コネクターが接続されていることを確認してください。
• マザーボードの損傷を防ぐために、ネジがマザーボードの回路やそのコンポーネントに触れないようにしてください。
• マザーボードの上またはコンピュータのケース内部に、ネジや金属コンポーネントが残っていないことを確認してください。
• コンピュータシステムは、平らでない面の上に置かないでください。
• コンピュータシステムを高温または湿った環境に設置しないでください。
• 取り付け中にコンピュータのパワーをオンにすると、システムコンポーネントが損傷するだけでなく、ケガにつながる恐れがあります。
• 取り付けの手順について不明確な場合や、製品の使用に関して疑問がある場合は、正規のコンピュータ技術者にお問い合わせください。
• アダプタ、延長電源ケーブルまたはテーブルタップを使用する場合は、その取り付けおよび接続手順を必ずお問い合わせください。

2-2 製品 の仕様

	CPU ◆ AMD Socket AM5、以下をサポート:AMD RyzenTM 7000シリーズ・プロセッサー(最新のCPUサポートリストについては、GIGABYTEのWebサイトにアクセスしてください。)
	チップセット ◆ AMD X670
	メモリ	DDR5 5200/4800/4400 MT/s メモリモジュールのサポート最大128 GB(32 GBの単一DIMM容量)のシステムメモリをサポートする4 x DDR5 DIMMソケットデュアルチャンネルメモリ対応非ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 メモリモジュールのサポートAMD EXtended Profiles for Overclocking (AMD EXPOTM)および Extreme Memory Profile (XMP) メモリモジュールのサポート(サポートされる最新のメモリ速度とメモリモジュールについては、GIGABYTEのWebサイトを参照ください。)
	オンボードグラフィックス	統合グラフィックスプロセッサー:- HDMIポート(x1)、4096x2160@60 Hzの最大解像度をサポートします。* HDMI 2.1とHDCP 2.3をサポートしています。** HDMI 2.1 ネイティブ TMDS 互換ポートに対応。- DisplayPort(x1)、3840x2160@144 Hzの最大解像度をサポートします。* DisplayPort 1.4およびHDR対応。(グラフィックス出力の仕様は、CPU 毎の対応状況により異なる場合があります。)
	オーディオ ◆ Realtek® ALC1220-VB コーデック* フロントパネルのライン出力端子はDSDオーディオをサポートしています。◆ ESS ES9118 DAC チップ◆ DTS:XUltraのサポート◆ ハイディフィニションオーディオ◆ 2/4/5.1 チャンネル* オーディオソフトウェアを使って、オーディオジャックの機能を変することができます。5.1ch オーディオを設定するには、オーディオソフトウェアにて、設定を行ってください。◆ S/PDIFアウトのサポート
	LAN ◆ Marvell® AQtion AQC113C 10GbE LAN チップ(10 Gbps/5 Gbps/2.5 Gbps/1 Gbps/100 Mbps)
	無線通信モジュール	IntelWi-Fi 6E AX210-WIFI a, b, g, n, ac, ax 規格の2.4/5/6 GHz信号キャリア周波数帯域対応-BLUETOOTH 5.3- 11ax 160MHzワイヤレス規格に対応し、最大2.4 Gbpsのデータ転送が可能です(実際のデータ転送速度は、ご使用の機器構成によって異なる場合があります。)

(注) 実際のサポートはCPUによって異なる場合があります。

	拡張スロット	◆CPU:-PCIe 5.0(注)をサポートし、x16で動作する1 x PCI Express x16 スロット (PCIEX16)*PCIEX16スロットは、M2B_CPUとM2C_CPUコネクターとバンド幅を共有します。M2B_CPUとM2C_CPUコネクターが使用されているとき、PCIEX16スロットは最大x8モードで作動します。*最適のパフォーマンスを出すために、PCI Expressグラフィックスカードを1つしか取り付けない場合、PCIEX16スロットに必ず取り付けてください。◆チップセット:-PCIe 4.0をサポートし、x4で動作する1 x PCI Express x16 スロット (PCIEX4)-PCIe 3.0をサポートし、x2で動作する1 x PCI Express x16 スロット (PCIEX2)◆AMD CrossFire テクノロジのサポート (PCIEX16およびPCIEX4)
	ストレージインターフェイス	◆CPU:-M.2 コネクター (x1) (Socket 3、M key、タイプ 25110/2280 PCIe 5.0(注)x4/x2 SSD 対応) (M2A_CPU)-M.2 コネクター (x3) (Socket 3、M key、タイプ 22110/2280 PCIe 5.0(注)x4/x2 SSD 対応) (M2B_CPU/M2C_CPU/M2D_CPU)◆チップセット:-SATA 6Gb/s コネクター (x6)◆NVMe SSD ストレージデバイスの RAID 0、RAID 1、RAID 10 サポート◆SATA ストレージデバイスの RAID 0、RAID 1、RAID 10 サポート
	USB ◆CPU:	-背面パネルに USB 3.2 Gen 2 対応USB Type-C®ポート搭載 (x1)-背面パネルに USB 3.2 Gen 2 Type-A ポート(赤)搭載 (x2)◆CPU+USB 2.0 ハブ:-背面パネルに 4つの USB 2.0/1.1 ポート◆チップセット:-USB 3.2 Gen 2x2 対応USB Type-C®ポート搭載 (x2) (背面パネルに1つのポート、内部USBヘッダを通して1ポートが使用可能)-背面パネルに USB 3.2 Gen 2 Type-A ポート(赤)搭載 (x4)-USB 3.2 Gen 1 ポート (x4) (内部USBヘッダ経由で使用可能)-USB 2.0/1.1ポート (x4) 内部USBヘッダ経由で使用可能
	内部コネクター	◆24 ピン ATX メイン電源コネクター (x1)◆8 ピン ATX 12V 電源コネクター (x2)◆CPU ファンヘッダ (x1)◆水冷CPUファンヘッダ (x1)◆システムファンヘッダ (x4)◆システムファン/水冷ポンプ用ヘッダ (x4)◆Addressable LEDテープ用ヘッダ (x2)◆RGB LEDテープ用ヘッダ (x2)◆CPUクーラー用LEDテープ/ RGB LEDテープ用ヘッダ (x1)◆M.2 ソケット3 コネクター (x4)◆SATA 6Gb/s コネクター (x6)◆前面パネルヘッダ (x1)

(注) 実際のサポートはCPUによって異なる場合があります。

[CGBC]	内部コネクター	◆前面パネルオーディオヘッダ(x1)◆USB 3.2 Gen 2x2 に対応する USB Type-ヘッダ(x1)◆USB 3.2 Gen 1 ヘッダ(x2)◆USB 2.0/1.1 ヘッダ(x2)◆ノイズ検知ヘッダ(x1)◆THB_U4 アドインカードコネクター(x1)◆TPMモジュール用ヘッダ(x1)(GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 モジ ュールのみ対応)◆電源ボタン(x1)◆リセットボタン(x1)◆温度センサー用ヘッダ(x2)◆リセットジャンパ(x1)◆CMOSクリアジャンパ(x1)◆電圧測定ポイント
[GACD]	背面パネルのコネクター	◆Q-Flash Plus ボタン(x1)◆クリアCMOSボタン(x1)◆SMA アンテナ用コネクター(2T2R)(x2)◆DisplayPort(x1)◆HDMI ポート(x1)◆USB 3.2 Gen 2x2 に対応する USB Type-ポート(x1)◆USB 3.2 Gen 2 に対応する USB Type-ポート(x1)◆USB 3.2 Gen 2 Type-A ポート(赤)(x6)◆USB 2.0/1.1 ポート(x4)◆RJ-45ポート(x1)◆光学 S/PDIF 出力コネクター(x1)◆オーディオジャック(x2)
[ZHBB]	I/O コントローラー	◆iTEI/O コントローラーチップ
[WZBW]	ハードウェアモニタ	◆電圧検知◆温度検知◆ファン速度検知◆水冷流量検知◆ファン異常検知◆ファン速度コントロール* ファン(水冷ポンプ)速度コントロール機能のサポートについては、取り付けたクーラーファン(水冷ポンプ)によって異なります。◆ノイズ検知
	BIOS ◆ 256 Mbit フラッシュ(x1)◆正規ライセンス版AMI UEFI BIOSを搭載◆PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0
	独自機能	◆GIGABYTE Control Center (GCC) のサポート* GCCで使用可能なアプリケーションは、マザーボードのモデルによって異なります。各アプリケーションのサポート機能もマザーボードのモデルによって異なります。◆Q-Flash のサポート◆Q-Flash Plus のサポート◆Smart Backup のサポート

バンドルされ ◆ Nortonインターネットセキュリティ (OEM バージョン) たソフトウェア ◆ LAN bandwidth management software

オペレーティ Windows 11 64-bit のサポート ングシステム Windows 10 64-bit のサポート

フォーム ファクタ ◆ E-ATX フォームファクタ、30.5cm x 26.9cm

* GIGABYTE は、予告なしに製品仕様と製品関連の情報を変更する場合があります。

CPU、メモリモジュール、SSD、および M.2 デバイスのサポートリストについては、GIGABYTE の Web サイトにアクセスしてください。
https://www.gigabyte.com/jp/Motherboard/X670E-AORUS-XTREME-rev-10?m=dl#support-dl

アプリの最新バージョンをダウンロードするには、GIGABYTE の Web サイトのサポートユーティリティページにアクセスしてください。

2-3 CPU および CPU クーラーの取り付け

CPUを取り付ける前に次のガイドラインをお読みください：

- マザーボードが CPU をサポートしていることを確認してください。 (最新の CPU サポートリストについては、GIGABYTE の Web サイトにアクセスしてください。)

- ハードウェアが損傷する原因となるため、CPUを取り付ける前に必ずコンピュータのパワーをオフにし、コンセントから電源コードを抜いてください。

- CPUのピン1を探すします。CPUは間違った方向には差し込むことができません。(または、CPUの両側のノッチとCPUソケットのアライメントキーを確認します。)

- CPUの表面に熱伝導グリスを均等に薄く塗ります。

- CPUクーラーを取り付けずに、コンピュータのパワーをオンにしないでください。CPUが損傷する原因となります。

- CPU の仕様に従って、CPU のホスト周波数を設定してください。ハードウェアの仕様を超えたシステムバスの周波数設定は周辺機器の標準要件を満たしていないため、お勧めできません。標準仕様を超えて周波数を設定したい場合は、CPU、グラフィックスカード、メモリ、ハードドライブなどのハードウェア仕様に従ってください。

A. CPUの向きに注意

マザーボード CPU ソケットのアライメントキーおよび CPU のノッチを確認します。

アライメントキー CPU ソケットのピン1隅 AM5 CPU ソケット アライメントキー ノッチ CPU の三角形のピン1マーキング AMD ENG SAMPLE ノッチ AM5 CPU

CPUを取り付ける前にCPUソケットカバーを取り外さないで下さい。CPUを挿入してロードプレートを閉じると、自動的にロードプレートから外れます。

ハードウェア取り付けに関する詳細については、GIGABYTE の Web サイトにアクセスしてください。

http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

B. CPU を取り付ける

以下のステップに従って、CPUをマザーボードのCPUソケットに正しく取り付けてください。

1

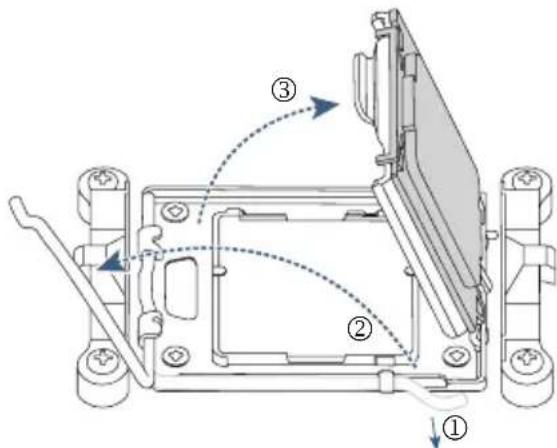

① CPU ソケットレバーハンドルをそっと押しながら、指でソケットから外します。
② CPU ソケットロックレバーを完全に持ち上げます。
③ 金属製のロードプレートに付いているプラスチック製の保護カバーを指で持ち、金属製のロードプレートを持ち上げます。

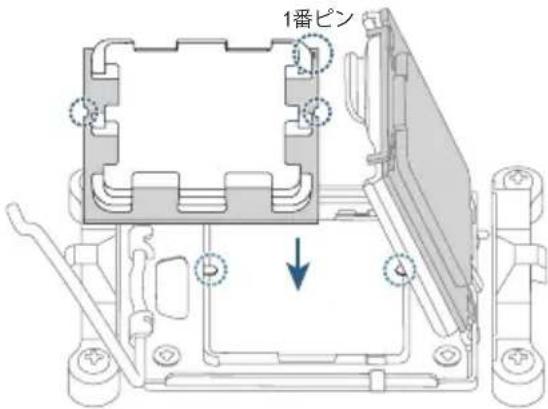

CPUの端を指で持ってください。CPU ピン 1 のマーキング(三角形)をCPU ソケットのピン 1 隅に合わせ (または、CPUノッチをソケットアライメントキーに合わせ)、CPUを所定の位置にそっと差し込みます。

1番ピン

3

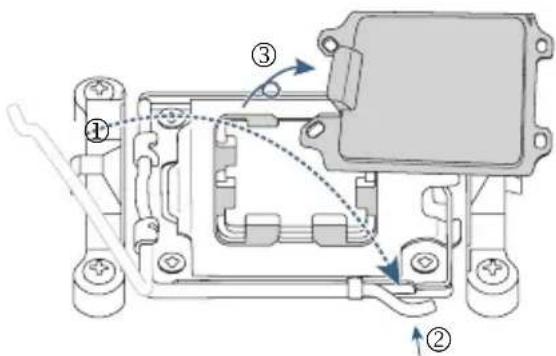

CPU が正しく取り付けられていることを確認してから、ロードプレートを閉じます。ソケットロックレバーを固定用タブで固定します。プラスチック製の保護カバーが自動的に外れるので、取り外してください。

* CPU が装着されていないときは、CPU ソケットを保護するために、必ずプラスチック製の保護カバーを取り付けてください。

CPUが正しく装着されていない状態で、無理にCPUソケットロックレバー押し込まないでください。CPUとCPUソケットが破損する可能性があります。

C. CPU クーラーを取り付ける

必ずCPUを取り付けた後に、CPUクーラーを取り付けてください。(実際の取り付けプロセスは、使用するCPUクーラーによって異なることがあります。CPUクーラーについては、ユーザーズマニュアルを参照してください。)

1

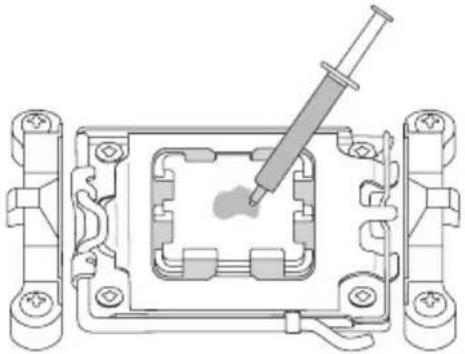

取り付けたCPUの表面に熱伝導グリスを均等に薄く塗ります。

CPU クーラーのクリップを保持フレームの一方の側の取り付けラグに引っ掛けます。反対側で、CPU クーラーのクリップを真っ直ぐ押し下げて保持フレームの取り付けラグに引っ掛けます。左側から右側にカムハンドルを回して所定の位置にロックします。

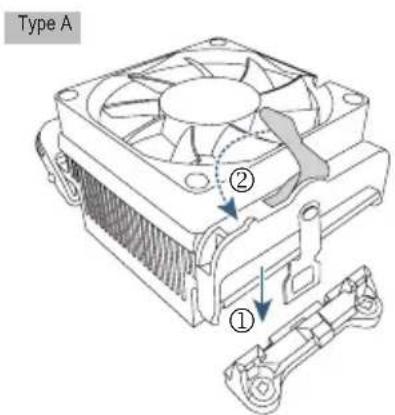

Type B:

まず、CPU リテンションフレームから4本のネジを外し、CPUリテンションフレームを取り外します。

CPU クーラーの4つのショルダースクリューをバックプレートのスペーサーに合わせます。右図のように1-2-3-4(x)のパターンで各ショルダースクリューを締め付けます。

* Type B の CPU クーラーを使用する場合、各ネジを一度に締め付けることはお勧めしません。1-2-3-4の順序で、時計回りに1回転ずつネジを締めていきます。全てのネジを締めるまで、1-2-3-4の手順を繰り返して下さい。

3

最後に、CPU クーラーの電源コネクターをマザーボードの CPU ファンヘッダ (CPU_FAN) に取り付けてください。

メモリを取り付ける前に次のガイドラインをお読みください：

- マザーボードがメモリをサポートしていることを確認してください。同じ容量、ブランド、速度、およびチップのメモリをご使用になることをお勧めします。(サポートされる最新のメモリ速度とメモリモジュールについては、GIGABYTEのWebサイトを参照ください。)

- ハードウェアが損傷する原因となるため、メモリを取り付ける前に必ずコンピュータの電源をオフにし、コンセントから電源コードを抜いてください。

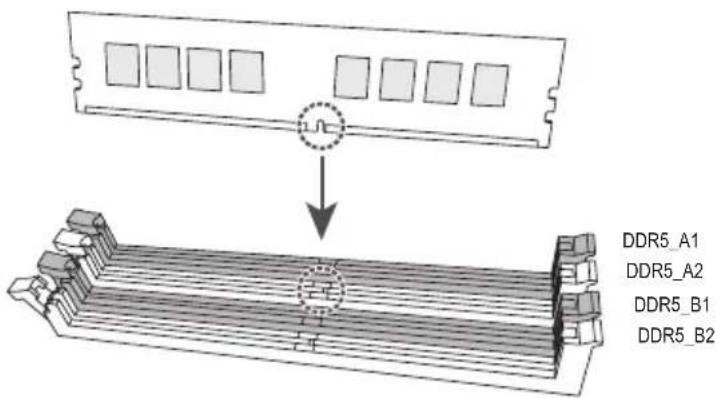

- メモリモジュールは取り付け位置を間違えないようにノッチが設けられています。メモリモジュールは、一方向にしか挿入できません。メモリを挿入できない場合は、方向を変えてください。

デュアルチャンネルのメモ設定

このマザーボードには4つのメモリソケットが装備されており、デュアルチャンネルテクノロジをサポートします。メモリを取り付けた後、BIOSはメモリの仕様と容量を自動的に検出します。デュアルチャンネルメモリモードは、元のメモリバンド幅を2倍に拡げます。

4つのメモリソケットが2つのチャンネルに分けられ、各チャンネルには次のように2つのメモリソケットがあります：

▶チャンネル A: DDR5 A1、DDR5 A2

▶チャンネル B: DDR5_B1、DDR5_B2

* デュアルチャンネル時の推奨メモリ設定：

	DDR5_A1 DDR5_A2 DDR5_B1 DDR5_B2
2つのモジュール	--	DS/SS	--	DS/SS
4つのモジュール	DS/SS	DS/SS	DS/SS	DS/SS

(SS=片面、DS=両面、「--」=メモリなし)

CPU制限により、デュアルチャンネルモードでメモリを取り付ける前に次のガイドラインをお読みください。

1. メモリモジュールが1枚のみ取り付けられている場合、デュアルチャンネルモードは有効になりません。

2. 2または4枚のモジュールでデュアルチャンネルモードを有効にしているとき、同じ容量、ブランド、速度、チップのメモリを使用するようにお勧めします。

DDR5_A1 DDR5_A2 DDR5_B1 DDR5_B2

メモリモジュールを枚のみ装着する場合は、DDR5_A2またはDDR5_B2ソケットに装着することをお勧めします。

2-5 拡張 カードを取り付ける

拡張カードを取り付ける前に次のガイドラインをお読みください：

- 拡張カードがマザーボードをサポートしていることを確認してください。拡張カードに付属するマニュアルをよくお読みください。

- ハードウェアが損傷する原因となるため、拡張カードを取り付ける前に必ずコンピュータのパワーをオフにし、コンセントから電源コードを抜いてください。

以下のステップに従って、拡張カードを拡張スロットに正しく取り付けてください。

1. カードをサポートする拡張スロットを探します。PCケース背面パネルから、金属製スロットカバーを取り外します。

2. カードをスロットに合わせ、スロットに完全にはまりこむまでカードを押し下げます。

3. 拡張カードが、スロットに完全に装着されたことを確認してください。

4. カードの金属ブラケットをねじてPCケース背面パネルに固定します。

5. 拡張カードをすべて取り付けたら、PCケースカバーを元に戻します。

6. コンピュータの電源をオンにします。必要に応じて、BIOSセットアップに移動し拡張カードに必要なBIOS変更を行います。

7. 拡張カードに付属するドライバをオペレーティングシステムにインストールします。

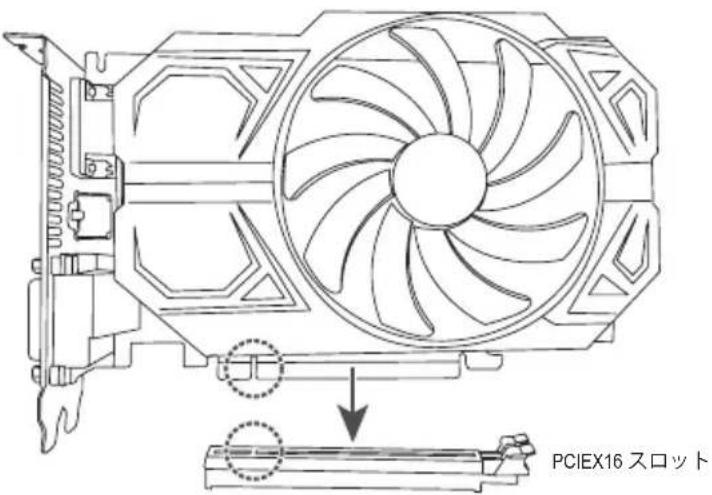

PCIEX16 スロット

PCIe EZ-Latch Plus の使用に関する詳細は、GIGABYTE ウェブサイトをご覧ください。

https://www.gigabyte.com/WebPage/922/removePCIE.html

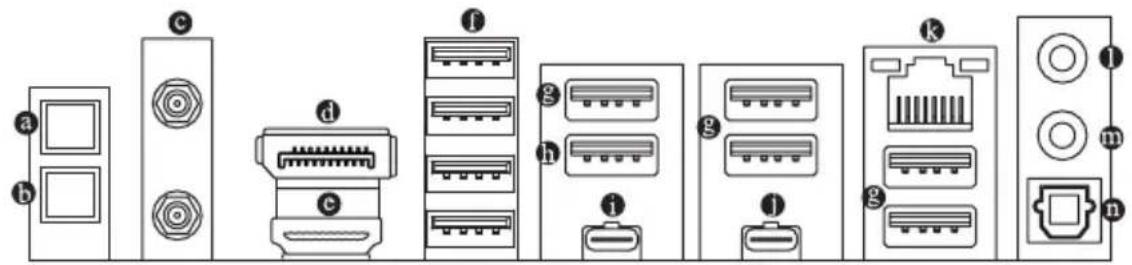

2-6 背面 パネルのコネクター

このボタンを使用すると、電源コネクターが接続されていて、システムの電源が入っていないときに BIOS を更新できます。

⑥ クリアCMOSボタン

このボタンを使用して、CMOS 値 (例: BIOS構成) をクリアします。また、必要な場合は CMOS 値を工場出荷時設定にリセットします。

• クリアCMOSボタンを使用する前に、必ずコンピュータの電源をオフにし、コンセントから電源コードを抜いてください。
• システムの電源がオンのときは CMOS クリアボタンを使用しないでください。システムがシャットダウンしてデータが失われたり、損傷が起こる恐れがあります。
• システムが再起動した後、BIOS設定を工場出荷時に設定するか、手動で設定してください(Load Optimized Defaults選択)BIOS設定を手動で設定します(詳細はGIGABYTEウェブサイトの「BIOSセットアップ」ページをご参照ください)。

© SMA アンテナコネクター(2T2R)

このコネクターを用いてアンテナを接続します。

アンテナをアンテナコネクターに締めてから、アンテナを正しく向けて、信号の受信を改善します。

⑥ DisplayPort

DisplayPortは、双方向音声送信をサポートする高品質デジタル画像処理とオーディオを提供します。このポートを使用して、DisplayPortをサポートするモニタに接続します。注：DisplayPort 技術は3840x2160@144 Hzの最大解像度をサポートしますが、サポートされる実際の解像度は使用されるモニタによって異なります。

© HDMI ポート

HDMI™ HDMI ポートは HDCP 2.3 に対応し、ドルビー TrueHD および DTS HD マスターオーディオ形式をサポートしています。最大 192KHz/24 ビットの 7.1 チャンネル LPCM オーディオ出力もサポートします。このポートを使用して、HDMI をサポートするモニタに接続します。サポートする最大解像度は 4096x2160@60 Hz ですが、サポートする実際の解像度は使用するモニターに依存します。

DisplayPort/HDMI機器を設置後、必ずデフォルトの音声再生機器をDisplayPort/HDMIに設定してください。(項目名は、オペレーティングシステムによって異なります。)

USB 2.0/1.1 ポート

USBポートはUSB2.0/1.1仕様をサポートします。このポートをUSBデバイス用に使用します。

USB 3.2 Gen 2 Type-A ポート (赤)

USB 3.2 Gen 2 ポートは USB 3.2 Gen 2 仕様をサポートし、USB 3.2 Gen 1 および USB 2.0 仕様と互換性があります。このポートを USB デバイス用に使用します。

(注) Q-Flash Plus機能を使用にするには、GIGABYTE ウェブサイトの「独自機能」のページをご参照ください。

USB 3.2 Gen 2 Type-A ポート (赤) (Q-Flash Plus ポート)

USB 3.2 Gen 2 ポートは USB 3.2 Gen 2 仕様をサポートし、USB 3.2 Gen 1 および USB 2.0 仕様と互換性があります。このポートを USB デバイス用に使用します。Q-Flash Plus 使用する前に、このポートに USB フラッシュメモリを挿入してください。

USB Type-C®ポート (USB 3.2 Gen 2対応)

リバーシブル USB ポートは USB 3.2 Gen 2 仕様をサポートし、USB 3.2 Gen 1 および USB 2.0 仕様と互換性があります。このポートを USB デバイス用に使用します。

USB Type-C®ポート (USB 3.2 Gen 2x2対応)

リバーシブル USB ポートは USB 3.2 Gen 2x2 仕様をサポートし、USB 3.2 Gen 2、USB 3.2 Gen 1 および USB 2.0 仕様と互換性があります。このポートを USB デバイス用に使用します。

RJ-45 LAN ポート

Gigabit イーサネット LAN ポートは、最大 10 Gbps のデータ転送速度のインターネット接続を提供します。以下は、LAN ポート LED の状態を表します。

速度 LED アクティビティ LED

速度 LED:

状態 説明
緑 10 Gbps のデータ転送速度
オレンジ	5 Gbps/ 2.5 Gbps/ 1 Gbps/100 Mbps のデータ転送速度

アクティビティ LED：

状態説明
点滅 データの送受信中です
オン データを送受信していません

① ラインアウト/フロントスピーカーアウト

ラインアウト端子です。

マイクイン/リアスピーカーアウト

マイクイン端子です。

⑩ 光学 S/PDIF 出力コネクター

このコネクターにより、デジタル光学オーディオをサポートする外部オーディオシステムでデジタルオーディオアウトを利用できます。この機能を使用する前に、オーディオシステムに光学デジタルオーディオインコネクターが装備されていることを確認してください。

オーディオジャック設定：

ジャック	ヘッドフォン/2チャンネル	4チャンネル	5.1 チャンネル
ラインアウト/フロントスピーカーアウト	√	√	√
マイクイン/リアスピーカーアウト		√	√
フロントパネルラインアウト
フロントパネルマイクイン/センター/サブウーファースピーカーアウト			√

オーディオのソフトウェアを使用して、オーディオジャックの機能を変更できます。5.1ch オーディオを設定するには、オーディオソフトウェアにて、設定を行ってください。

オーディオソフトウェアの詳細設定については、GIGABYTEのWebサイトをご覧ください。

https://www.gigabyte.com/WebPage/698/realtek1220-audio.html

- 背面パネルコネクターに接続されたケーブルを取り外す際は、先に周辺機器からケーブルを取り外し、次にマザーボードからケーブルを取り外します。

- ケーブルを取り外す際は、コネクターから真っ直ぐに引き抜いてください。ケーブルコネクター内部でショートする原因となるので、横に揺り動かさないでください。

(注) Q-Flash Plus機能を使用にするには、GIGABYTE ウェブサイトの「独自機能」のページをご参照ください。

2-7 オンボードボタン、電圧測定ポイントおよびLED

クイックボタン

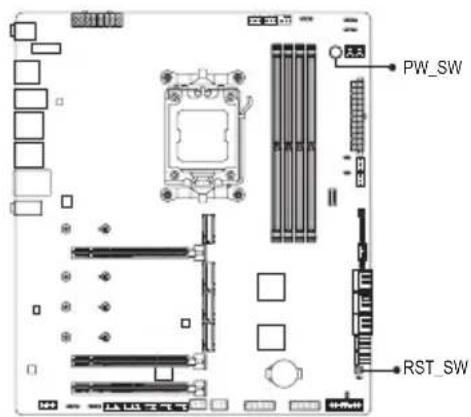

このマザーボードには、電源ボタン、リセットボタンの2つのクイックボタンが付いています。電源ボタンとリセットボタンでは、ハードウェアコンポーネントを変更したりハードウェアテストを実行するとき、ケースを開いた環境下でコンピュータのオン/オフまたはリセットを素早く行うことができます。

リセットボタンは、いくつかの機能を切り替えて使用することができます。別のタスクを実行するためにボタンをリマップするには、詳細については、GIGABYTE ウェブサイトの「BIOSセットアップ」ページに移動し、「RST_SW (MULTIKEY)」を検索してご参照ください。

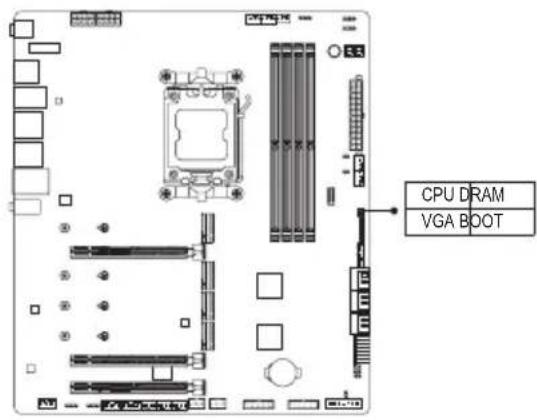

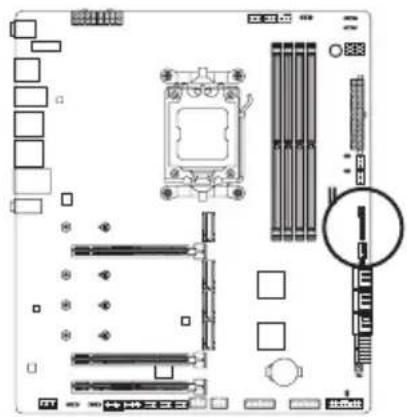

電圧測定ポイント

以下のマザーボードの電圧を測定するためにマルチメータを使用します。

ステータスLEDは、システムの電源投入後にCPU、メモリ、グラフィックスカード、およびオペレーティングシステムが正常に動作状態を表示します。CPU / DRAM / VGA LEDが点灯ている場合は、対応するデバイスが正常に動作していないことを意味します。BOOT LEDが点灯している場合、オペレーティングシステムを読み込んでいないことを意味します。

VGA:グラフィックスカード・ステータスLED

BOOT:オペレーティングシステムステータスLED

2-8 内部 コネクター

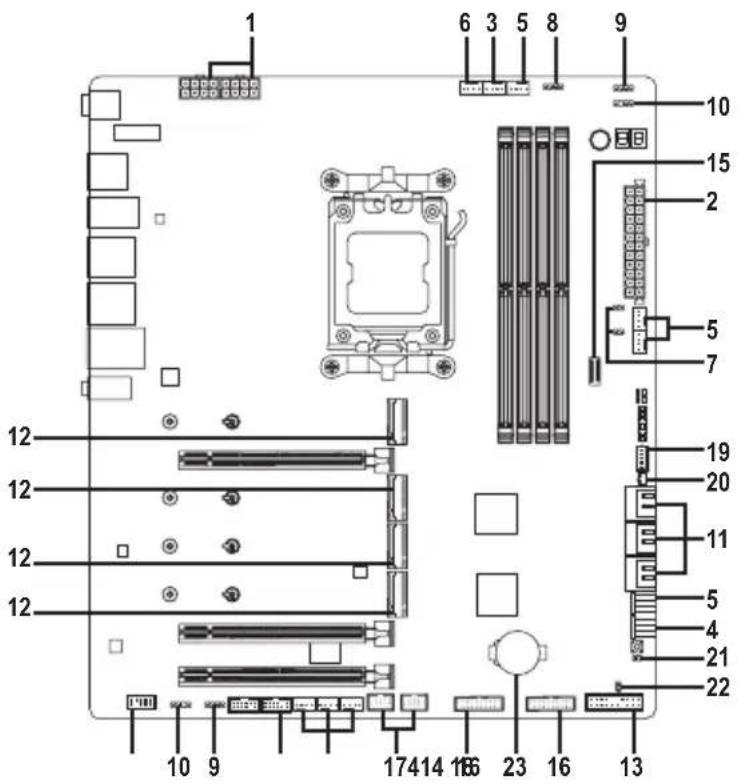

1 6 3 5 8 9 10 15 2 5 7 12 19 20 12 12 11 5 4 21 22 10 9 17414 166 23 16 13

外部デバイスを接続する前に、以下のガイドラインをお読みください：

• まず、デバイスが接続するコネクターに準拠していることを確認します。
• デバイスを取り付ける前に、デバイスとコンピュータのパワーがオフになっていることを確認します。デバイスが損傷しないように、コンセントから電源コードを抜きます。
• デバイスを装着した後、コンピュータのパワーをオンにする前に、デバイスのケーブルがマザーボードのコネクターにしっかり接続されていることを確認します。

1/2) ATX 12V/ATX 12V1/ATX (2x4 12V 電源ネクターと2x12 メイン電源コネクター)

電源コネクターを使用すると、電源装置はマザーボードのすべてのコンポーネントに安定した電力を供給することができます。電源コネクターを接続する前に、まず電源装置のパワーがオフになっていること、すべてのデバイスが正しく取り付けられていることを確認してください。電源コネクターは、正しい向きでしか取り付けができないように設計されております。電源装置のケーブルを正しい方向で電源コネクターに接続します。 12V 電源コネクターは、主に CPU に電力を供給します。12V 電源コネクターが接続されていない場合、コンピュータは起動しません。

拡張要件を満たすために、高い消費電力に耐えられる電源装置をご使用になることをお勧めします (500W以上)。必要な電力を供給できない電源ユニットをご使用になると、システムが不安定になったり起動できない場合があります。

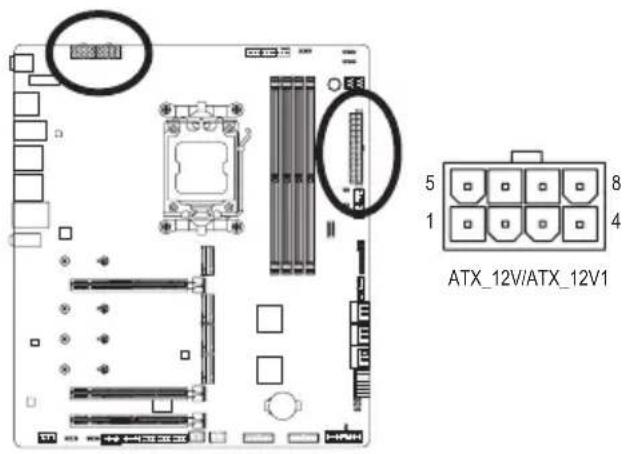

USB 2011 5 1 8 4 ATX_12V/ATX_12V1

ATX_12V/ATX_12V1 :

ピン番号	定義
1 GND	(2x4ピン12Vのみ)
2 GND	(2x4ピン12Vのみ)
3 GND
4 GND
5 +12V	(2x4ピン12Vのみ)
6 +12V	(2x4ピン12Vのみ)
7 +12V
8 +12V

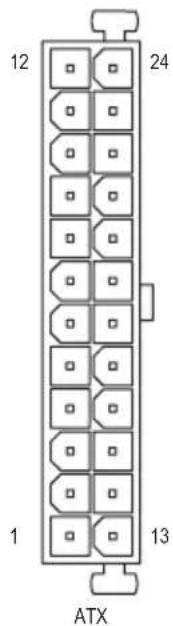

12 24 1 13 ATX

ATX :

ピン番号	定義 ピン番号 定義
1 3.3V	13	3.3V
2 3.3V	14	-12V
3 GND			15	GND
4	+5V			16	PS_ON(ソフトオン/オフ)
5 GND			17	GND
6 +5V			18	GND
7 GND			19	GND
8 電源	良好		20	NC
9	5VSB (スタンバイ +5V)			21	+5V
10	+12V			22	+5V
11	+12V(2x12 ピンATX専用)			23	+5V(2x12 ピンATX専用)
12	3.3V(2x12 ピンATX専用)			24	GND(2x12 ピンATX専用)

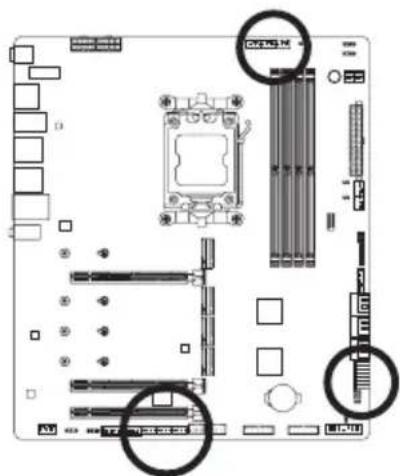

3/4) CPU\_FAN/SYS\_FAN1/2/3/4 (ファンヘッダ

このマザーボードのファンヘッダはすべて4ピンです。ほとんどのファンヘッダは、誤挿入防止設計が施されています。ファンケーブルを接続するとき、正しい方向に接続してください(黒いコネクターワイヤはアース線です)。速度コントロール機能を有効にするには、ファン速度コントロール設計のファンを使用する必要があります。最適の放熱を実現するために、PCケース内部にシステムファンを取り付けることをお勧めします。

ピン番号	定義
1 GND
2 電圧	速度制御
3 検知
4 PWM	速度制御

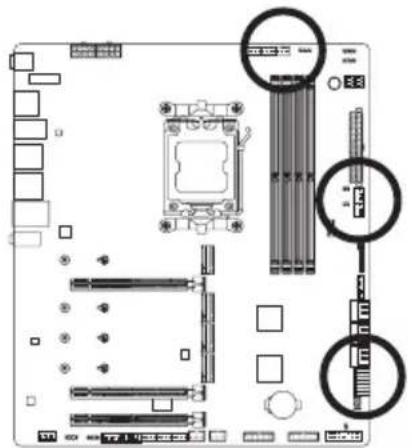

5) SYS\_FAN5/6/7/8\_PUMP (システムファン水冷ポンプ用ヘッダ)

ファン/水冷用ポンプヘッダは4ピンです。ほとんどのファンヘッダは、誤挿入防止設計が施されています。ファンケーブルを接続するとき、正しい方向に接続してください(黒いコネクターワイヤはアース線です)。速度コントロール機能を有効にするには、ファン速度コントロール設計のファンを使用する必要があります。最適の放熱を実現するために、PCケース内部にシステムファンを取り付けることをお勧めします。水冷ポンプ用ファンヘッダの速度制御については、GIGABYTE のウェブサイトの「BIOS セットアップ」ページに移動し、「Smart Fan 6」を検索してご参照ください。

ピン番号	定義
1 GND
2 電圧	速度制御
3 検知
4 PWM	速度制御

- CPUとシステムを過熱から保護するために、ファンケーブルをファンヘッダに接続していることを確認してください。冷却不足はCPUが損傷したり、システムがハングアップする原因となります。

- これらのファンヘッダは設定ジャンパブロックではありません。ヘッダにジャンパキャップをかぶせないでください。

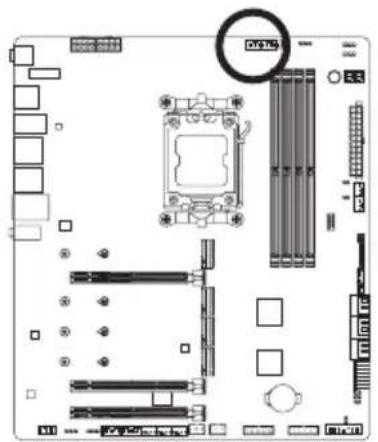

6) CPU OPT (水冷式 CPU ファンヘッダ

ファンヘッダは4ピンで、簡単に接続できるように設計されています。ほとんどのファンヘッダは、誤挿入防止設計が施されています。ファンケーブルを接続するとき、正しい方向に接続してください(黒いコネクターワイヤはアース線です)。速度コントロール機能を有効にするには、ファン速度コントロール設計のファンを使用する必要があります。

ピン番号	定義
1 GND
2 電圧	速度制御
3 検知
4 PWM	速度制御

コネクター	CPU_FAN SYS_FAN1~4 SYS_FAN5~8_PUMP		CPU_OPT
最大電流	2A	2A	2A	2A
最大電力	24W	24W	24W	24W

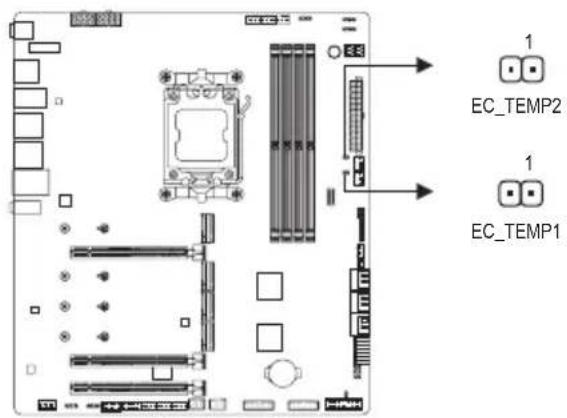

7) EC\_TEMP1/EC\_TEMP2 (温度 センサー用ヘッダ)

温度センサー用のヘッダにサーミスタケーブルを接続します。

EC_TEMP2 EC_TEMP1

ピン番号	定義
1 SENSOR IN
2 GND

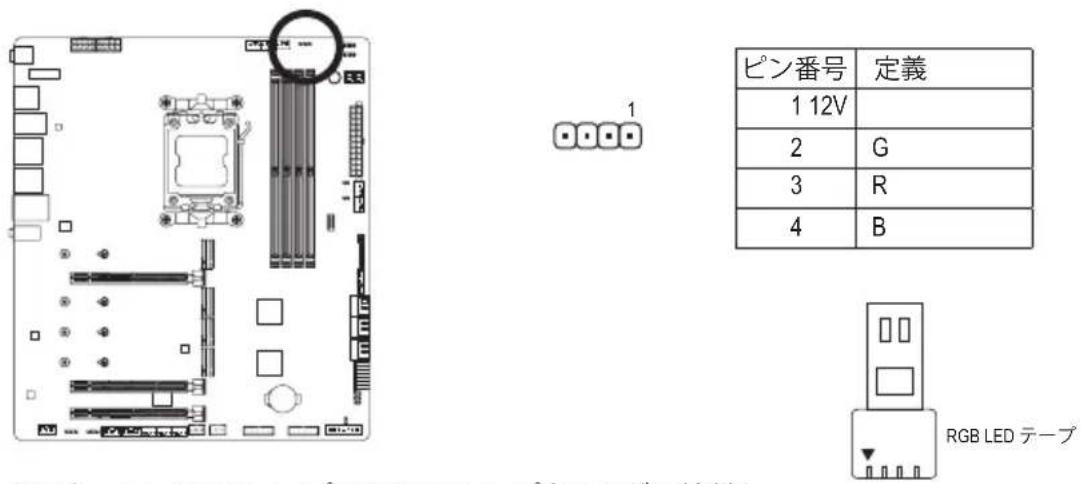

8) CPU\_LED (CPU クーラー用LEDテープ/ RGB LEDテープ用ヘッダ)

このヘッダは、CPUクーラーLEDテープまたは最大定格2A (12V)対応および最大長2mの標準RGB LEDテープ (12V / G / R / B)を使用することができます。

ピン番号 定義 1 12V 2 G 3 R 4 B RGB LED テープ

CPUクーラー用LEDテープ / RGB LEDテープをヘッダに接続し

ます。LEDテープの電源ピン（プラグの三角印）は、このヘッ

ダのピン1(12V)に接続する必要があります。誤って接続す

ると、LEDテープが損傷する可能性があります。

12V

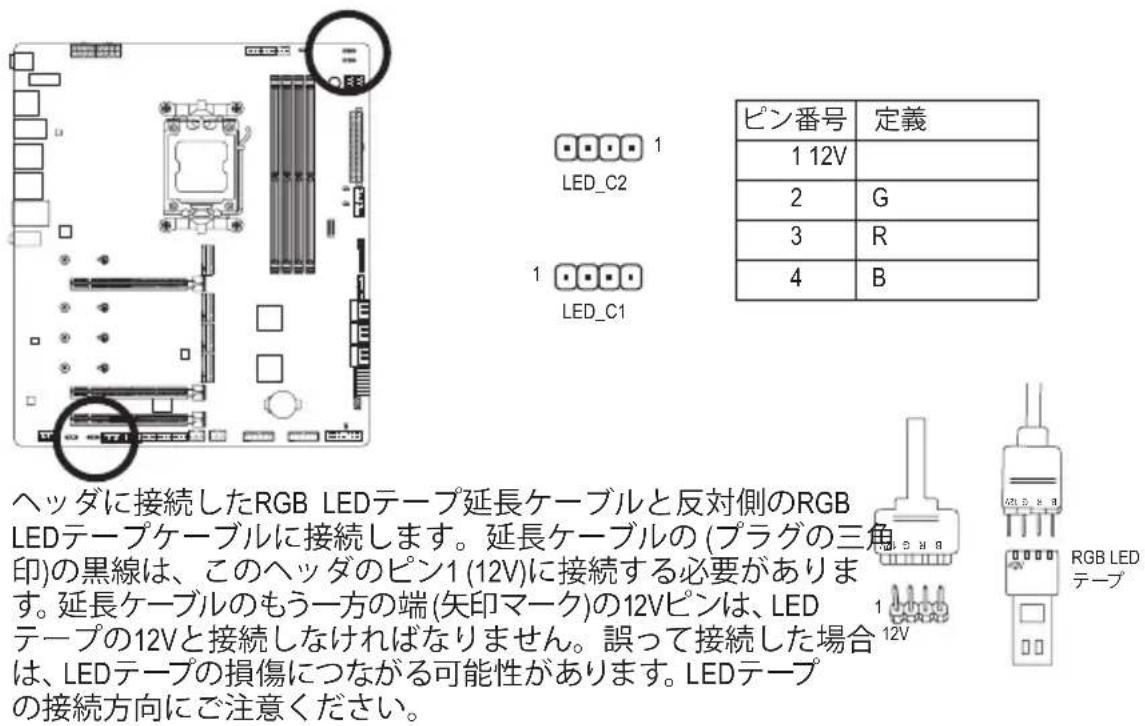

9) LED\_C1/LED\_C2 (RGB LED テープヘッダ

このヘッダは、標準的なRGB LEDテープ (12V/G/R/B) を使用することができます。また、最大2メートルの長さのケーブルと最大電力2A (12V)までサポートしています。

ピン番号 定義 1 12V 2 G 3 R 4 B LED_C2 LED_C1 ヘッダに接続したRGB LEDテープ延長ケーブルと反対側のRGB LEDテープケーブルに接続します。延長ケーブルの(プラグの三角印)の黒線は、このヘッダのピン1(12V)に接続する必要があります。延長ケーブルのもう一方の端(矢印マーク)の12Vピンは、LED テープの12Vと接続しなければなりません。誤って接続した場合は、LEDテープの損傷につながる可能性があります。LEDテープの接続方向にご注意ください。

LEDテープの点灯/消灯方法については、GIGABYTEウェブサイトの「独自機能」のページをご参照ください。

デバイスを取り付ける前に、デバイスとコンピュータのパワーがオフになっていることを確認します。デバイスが損傷しないように、コンセントから電源コードを抜きます。

10) D\_LED1/D\_LED2 (Addressable LEDテープ用ヘッダ)

ヘッダピンを使用して、最大定格電力5A (5V) およびLED最大1000個の標準5050 addressable LEDテープを接続できます。

ピン番号 定義 1 V (5V) 2 Data 3 ピンなし 4 GND D_LED2 D_LED1 Addressable LEDテープをヘッダに接続します。LEDテープ側の電源ピン（プラグの三角印）をaddressable LEDテープヘッダのピン1に接続する必要があけます。誤って接続すると、LEDテープが損

Addressable LEDテープをヘッダに接続します。LEDテープ側の電源ピン（プラグの三角印）をaddressable LEDテープヘッダのピン1に接続する必要があります。誤って接続すると、LEDテープが損傷する可能性があります。

Addressable LED テープ 1

LEDテープの点灯/消灯方法については、GIGABYTEウェブサイトの「独自機能」のページをご参照ください。

組み立てる前に、用意したパーツがコンピューターの仕様に準拠していることを確認してください。デバイスが損傷しないように、コンセントから電源コードを抜きます。

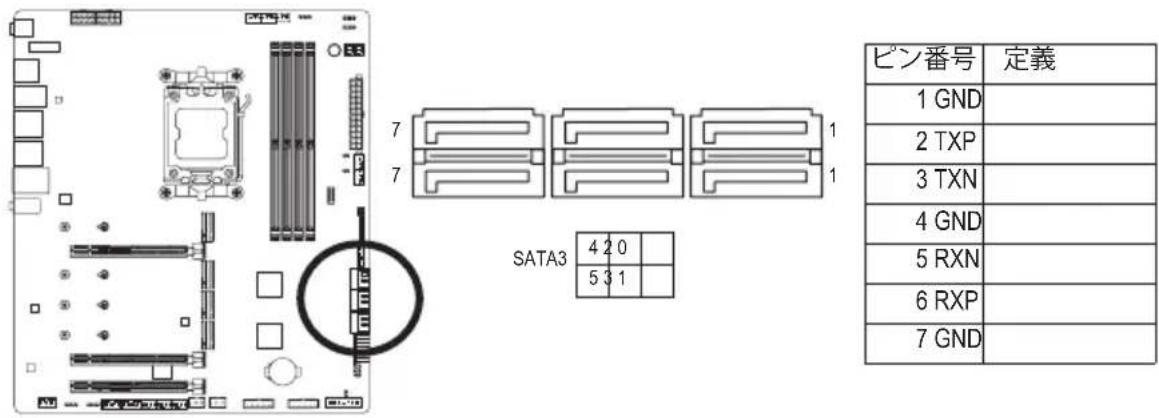

11) SATA3 0/1/2/3/4/5 (SATA 6Gb/ネクター)

SATA コネクターはSATA 6Gb/s に準拠し、SATA 3Gb/s および SATA 1.5Gb/s との互換性を有しています。それぞれの SATA コネクターは、単一の SATA デバイスをサポートします。SATA コネクターは、RAID 0、RAID 1、および RAID 10 をサポートします。RAID アレイの設定については、GIGABYTE ウェブサイトの「RAID アレイ設定方法」のページをご参照ください。

ピン番号 定義 1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 GND SATA3 4 2 0 5 3 1

SATAポート ホットプラグを有効にするには、GIGABYTE ウェブサイトの「BIOS セットアップ」ページに移動し、「SATA Configuration」を検索してご参照ください。

12) M2A\_CPU/M2D\_CPU/M2C\_CPU/M2B\_CPU (M.2 ソケット3 コネクター)

M.2 SSD には、M.2 SATA SSD と M.2 PCIe SSD の2種類があります。このマザーボードは、M.2 PCIe SSD のみに対応しています。M.2のPCIe SSDはSATAドライブとのRAID構成を作成することができませんのでご注意ください。RAID アレイの設定については、GIGABYTE ウェブサイトの「RAID アレイ設定方法」のページをご参照ください。

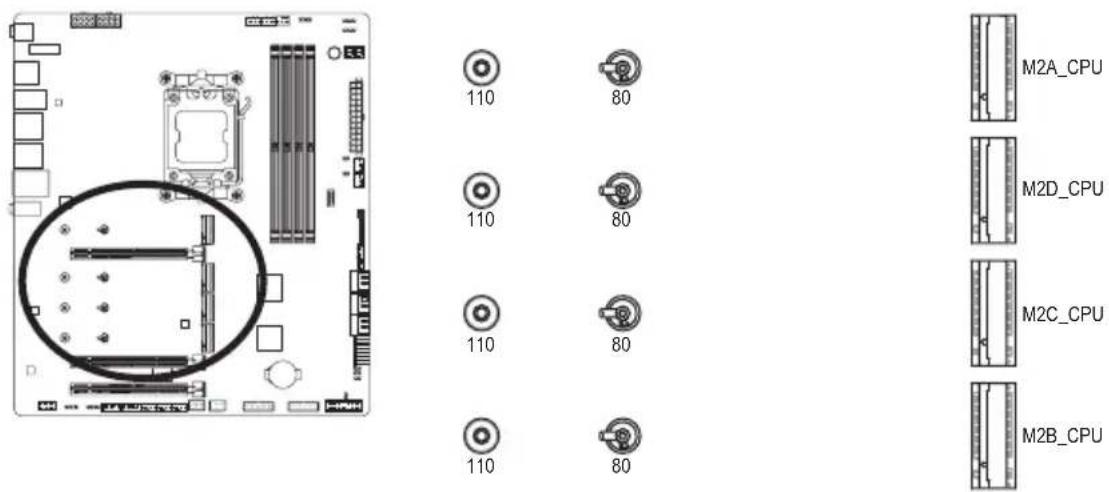

110 80 110 80 110 80 110 80 M2A_CPU M2D_CPU M2C_CPU M2B_CPU

M.2コネクターにM.2対応SSDに増設する場合、以下の手順に従ってください。

ステップ1:

使用する M.2 スロットにアクセスするには、マザーボード・ヒートシンクのネジを対角線上に外してヒートシンクを取り外します。取り付ける M.2 SSD の適切な取り付け穴を見つけてから、M.2 EZ-Latch Plus クリップを最初に取り付けます。

ステップ2:

M.2コネクターのサーマルパッドから保護フィルムを取り外します。コネクターに斜めの角度でM.2対応SSDをスライドさせます。

ステップ3：

M.2 SSD の前側を押し下げ、M.2 EZ-Latch Plus クリップで M.2 SSD が固定されていることを確認します。マザーボードヒートシンク底面の保護フィルムを剥がしてから、ヒートシンクを取り付け、対角線上にあるネジを締めてください。

* 各M.2 コネクターがサポートする M.2 SSD の種類:

	M.2 PCIe x4 SSD M.2 PCIe x2 SSD M.2		SATA SSD
M2A_CPU	√	√	×
M2D_CPU	√	√	×
M2C_CPU	√	√	×
M2B_CPU	√	√	×

M.2 EZ-Latch Plus の使用に関する詳細は、GIGABYTE ウェブサイトをご覧ください。

M.2 SSD の取り付け:https://www.gigabyte.com/WebPage/920/M2-latchplus.html

M.2 SSD の取り外し:https://www.gigabyte.com/WebPage/921/removeM2.html

* マザーボードのヒートシンクのデザインは、モデルによって異なる場合があります。

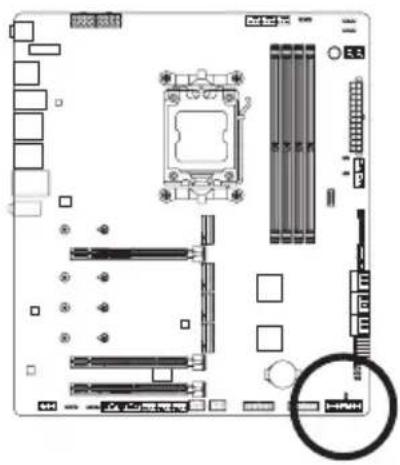

13) F PANEL (前面パネルヘッダ)

下記のピン配列に従い、パワースイッチ、リセットスイッチ、スピーカー、PCケース開閉感知ヘッダ、ケースのインジケーター (パワーLEDやHDD LEDなど)を接続します。接続する際には、+とーのピンに注意してください。

システムステータス	LED
S0	オン
S3/S4/S5	オフ

PCケース前面パネルの電源ステータスインジケーターに接続します。システムが作動しているとき、LEDはオンになります。システムがS3/S4スリープ状態に入っているとき、またはパワーがオフになっているとき(S5)、LEDはオフになります。

- PW (パワースイッチ):

PCケース前面パネルの電源ステータスインジケーターに接続します。パワースイッチを使用してシステムのパワーをオフにする方法を設定できます(詳細はGIGABYTEウェブサイトの「BIOS セットアップ」ページに移動し、「Soft-Off by PWR-BTTN」をご参照ください)。

- SPEAK (スピーカー):

PCケースの前面パネル用スピーカーに接続します。システムは、ビープコードを鳴らすことでシステムの起動ステータスを報告します。システム起動時に問題が検出されない場合、短いビープ音が1度鳴ります。

- HD (ハードドライブアクティビティ LED):

PCケース前面パネルのハードドライブアクティビティ LED に接続します。ハードドライブがデータの読み書きを行っているとき、LED はオンになります。

- RES (リセットスイッチ):

PCケース前面パネルのリセットスイッチに接続します。コンピュータがフリーズし通常の再起動を実行できない場合、リセットスイッチを押してコンピュータを再起動します。

- CI(PCケース開閉感知ヘッダ):

PCケースカバーが取り外されている場合、PCケースの検出可能なPCケース開閉感知スイッチ/センサーに接続します。この機能は、PCケース開閉感知スイッチ/センサーを搭載したPCケースを必要とします。

- NC：接続なし。

前面パネルのデザインは、ケースによって異なります。前面パネルモジュールは、パワースイッチ、リセットスイッチ、電源LED、ハードドライブアクティビティLED、スピーカーなどで構成されています。ケース前面パネルモジュールをこのヘッダに接続しているとき、ワイヤ割り当てとピン割り当てが正しく一致していることを確認してください。

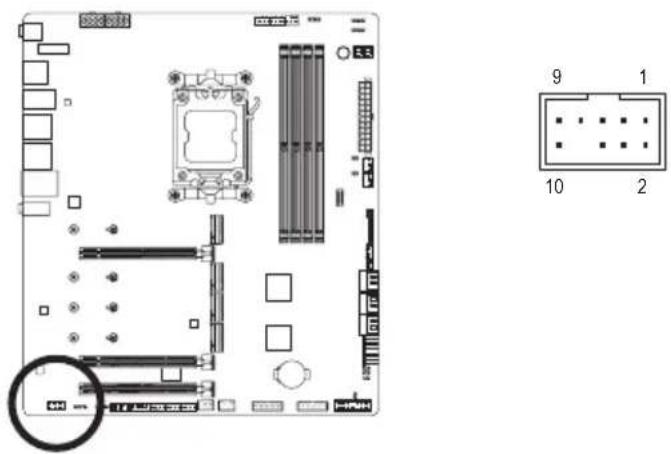

14) F\_AUDIO (前面パネルオーディオヘッダ

プロントパネルオーディオヘッダは、High Definition audio (HD)をサポートします。PCケース前面パネルのオーディオモジュールをこのヘッダに接続することができます。モジュールコネクターのワイヤ割り当てが、マザーボードヘッダのピン割り当てに一致していることを確認してください。モジュールコネクターとマザーボードヘッダ間の接続が間違っていると、デバイスは作動せず損傷することがあります。

ピン番号	定義
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	ピンなし
9	Head Phone L
10	Head Phone Detection

PCケースの中には、前面パネルのオーディオモジュールを組み込んで、単一コネクターの代わりに各ワイヤのコネクターを分離しているものもあります。ワイヤ割り当てが異なっている前面パネルのオーディオモジュールの接続方法の詳細については、PCケースメーカーにお問い合わせください。

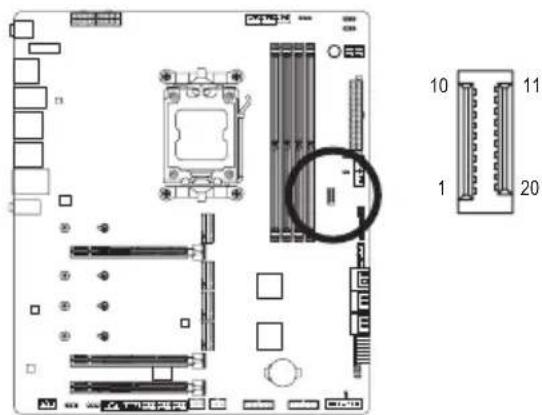

15) F\_U320G (USB 3.2 Gen 2x2に対応する USB Type-C®ヘッダ)

このヘッダは、USB 3.2 Gen 2x2仕様に準拠し、1つのUSBポート使用できます。

ピン番号	定義	ピン番号	定義
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10	SBU2	20	CC2

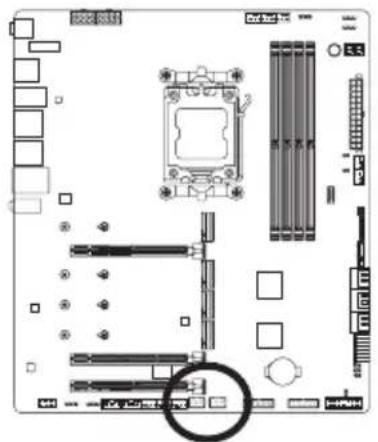

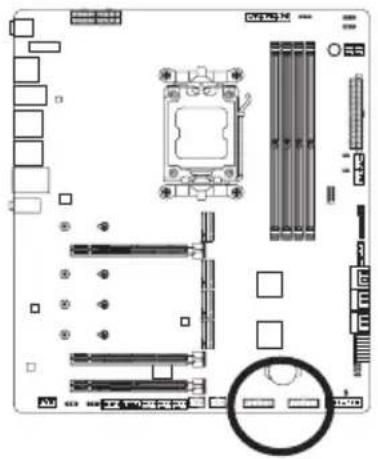

16) F\_U32\_1/F\_U32\_2 (USB 3.2 Gen 1ヘッダ)

ヘッダはUSB3.2 Gen1およびUSB2.0仕様に準拠し、2つのUSBポートが装備されています。USB3.2 Gen1対応2ポートを装備するオプションの3.5"フロントパネルのご購入については、販売店にお問い合わせください。

ピン番号	定義 ピン番号	定義
1 VBUS	11 D2+
2 SSRX1-	12 D2-
3 SSRX1+	13 GND
4 GND	14 SSTX2+
5 SSTX1-		15 SSTX2-
6 SSTX1+		16 GND
7 GND	17 SSRX2+
8 D1-		18 SSRX2-
9 D1+		19 VBUS
10 NC		20 ピンなし

ヘッダはUSB2.0/1.1仕様に準拠しています。各USBヘッダは、オプションのUSBブラケットを介して2つのUSBポートを提供できます。オプションのUSBブラケットを購入する場合は、販売店にお問い合わせください。

ピン番号	定義
1 電源 (5V)
2 電源 (5V)
3 USB	DX-
4 USB	DY-
5 USB	DX+
6 USB	DY+
7 GND
8 GND
9 ピンなし
10 NC

• IEEE 1394 ブラケット (2x5 ピン) ケーブルを USB 2.0/1.1 ヘッダに差し込まないでください。
• USBブラケットを取り付ける前に、USBブラケットが損傷しないように、コンピュータの電源をオフにしてからコンセントから電源コードを抜いてください。

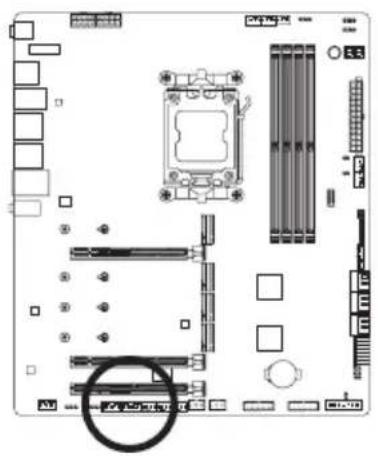

18) SPI\_TPM (TPMモジュール用ヘッダ)

SPI TPM (TPMモジュール) をこのヘッダに接続できます。

ピン番号	定義
1	データ出力
2	電源 (3.3V)
3	ピンなし
4	NC
5	データ入力
6	CLK
7	チップ選択
8	GND
9	IRQ
10	NC
11	NC
12	RST

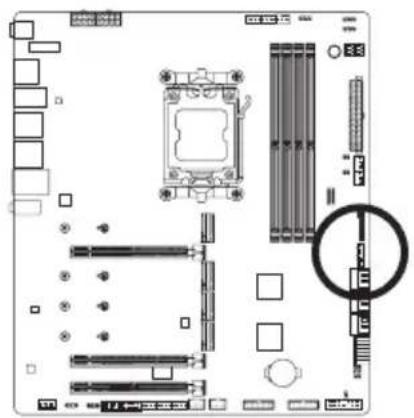

19) THB\_U4 (アドインカードコネクタナ

このコネクターは、GIGABYTE アドインカード用です。

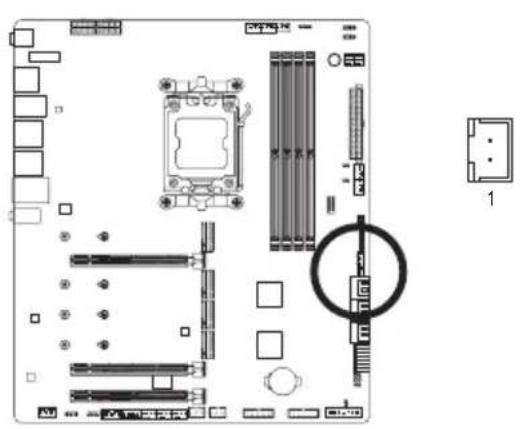

20) NOISE SENSOR (ノイズ検知ヘッダ)

このヘッダを使用して、ケース内のノイズを検出するためのノイズ検出ケーブルを接続することができます。

ノイズ検出 ケーブル 1

ピン番号	定義
1ノイ	ズ検知
2 GND

ノイズ検出機能の詳細については、GIGABYTE ウェブサイトの「独自機能」ページに移動し、「FAN CONTROL」を検索してご参照ください。

ケーブルをヘッダに接続する前に、必ずジャンパキャップを外してください。ヘッダが使用されていない場合は、ジャンパキャップを取り付けてください。

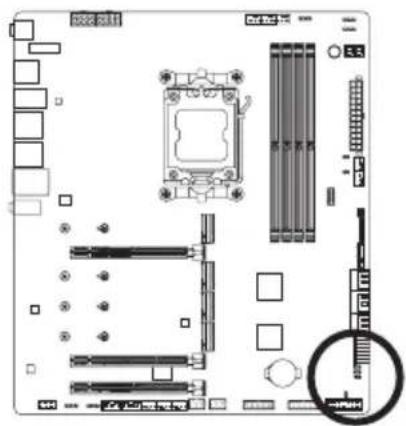

21) RST (リセットジャンパ

PCケース前面パネルのリセットスイッチを、リセットジャンパに接続します。コンピュータがフリーズし通常の再起動を実行できない場合、リセットスイッチを押してコンピュータを再起動します。

ピン番号	定義
1 リセ	ット
2 GND

リセットジャンパは、いくつかの機能を切り替えて使用することができます。別のタスクを実行するためにボタンをリマップするには、詳細については、GIGABYTE ウェブサイトの「BIOSセットアップ」ページに移動し、「RST_SW (MULTIKEY)」を検索してご参照ください。

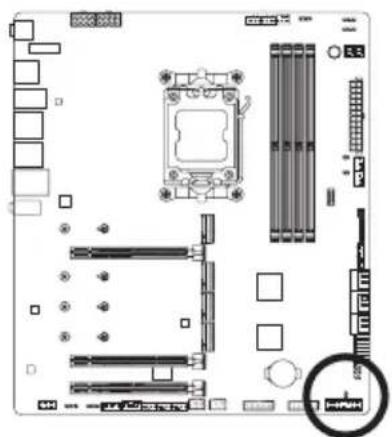

22) CLR\_CMOS (CMOSクリアジャンパ

このジャンパを使用して BIOS 設定をクリアするとともに、CMOS 値を出荷時設定にリセットします。CMOS 値を初期化するには、ドライバーのような金属製品を使用して2つのピンに数秒間触れます。

- CMOS値を初期化する前に、常にコンピュータのパワーをオフにし、コンセントから電源コードを抜いてください。

- システムが再起動した後、BIOS設定を工場出荷時に設定するか、手動で設定してください (Load Optimized Defaults 選択) BIOS 設定を手動で設定します(詳細はGIGABYTE ウェブサイトの「BIOS セットアップ」ページをご参照ください)。

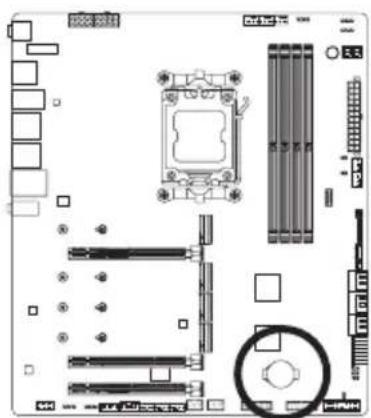

23) BAT (バッテリー)

バッテリーは、コンピュータがオフになっているとき CMOS の値 (BIOS 設定、日付、および時刻情報など) を維持するために、電力を提供します。バッテリーの電圧が低レベルまで下がったら、バッテリーを交換してください。CMOS 値が正確に表示されなかったり、失われる可能性があります。

バッテリーを取り外すと、CMOS値を消去できます：

1. コンピュータのパワーをオフにし、電源コードを抜きます。

2. バッテリーホルダからバッテリーをそっと取り外し、1分待ちます。(または、ドライバーのような金属物体を使用してバッテリーホルダの＋とーの端子に触れ、5秒間ショートさせます。)

3. バッテリーを交換します。

4. 電源コードを差し込み、コンピュータを再起動します。

- バッテリーを交換する前に、常にコンピュータのパワーをオフにしてから電源コードを抜いてください。

- バッテリーを同等のバッテリーと交換します。誤ったバッテリーモデルに交換した場合、ご使用の機器が破損する場合がありますのでご注意ください。

- バッテリーを交換できない場合、またはバッテリーのモデルがはっきり分からない場合、購入店または販売店にお問い合わせください。

- バッテリーを取り付けるとき、バッテリーのプラス側(+)とマイナス側(-)の方向に注意してください(プラス側を上に向ける必要があります)。

- 使用済みのバッテリーは、地域の環境規制に従って処理してください。

第3章 BIOS セットアップ

BIOS (Basic Input and Output System) は、マザーボード上の CMOS にあるシステムのハードウェアのパラメータを記録します。主な機能には、システム起動、システムパラメータの保存、およびオペレーティングシステムの読み込みなどを行うパワーオンセルフテスト (POST) の実行などがあります。BIOS には、ユーザーが基本システム構成設定の変更または特定のシステム機能の有効化を可能にする BIOS セットアッププログラムが含まれています。

電源をオフにすると、CMOS の設定値を維持するためマザーボードのバッテリーが CMOS に必要な電力を供給します。

BIOS セットアッププログラムにアクセスするには、電源オン時の POST 中に キーを押します。

BIOSをアップグレードするには、GIGABYTE Q-Flash または Q-FlashPlusのいずれかを使用します。

• Q-Flash により、ユーザーはオペレーティング システムに入ることなく BIOS のアップグレードまたはバックアップを素早く簡単に行えます。
• Q-Flash Plus では、システムの電源が切れているとき (S5シャットダウン状態) に BIOS を更新することができます。最新の BIOS を USB メモリに保存して専用ポートに接続すると、Q-Flash Plus ボタンを押すだけで自動的に BIOS を更新できます。

Q-Flash および Q-Flash Plus ユーティリティの使用に関する使用説明については、GIGABYTEのウェブサイトの「独自機能」ページに移動し、「BIOS Update Utilities」を検索してご参照ください。

- BIOSの更新は潜在的に危険を伴うため、BIOS の現在のバージョンを使用しているときに問題が発生していない場合、BIOS を更新しないことをお勧めします。BIOS の更新は注意して行ってください。BIOS の不適切な更新は、システムの誤動作の原因となります。

- システムの不安定またはその他の予期しない結果を防ぐために、初期設定を変更しないことをお勧めします (必要な場合を除く)。誤ったBIOS設定しますと、システムは起動できません。そのようなことが発生した場合は、CMOS 値を既定値にリセットしてみてください。

- CMOSクリアする方法については、第2章のバッテリ/CMOSクリアジャンパ概要を参照して、またはGIGABYTEウェブサイトの「BIOS セットアップ」ページにアクセスし、「Load Optimized Defaults」でCMOS値をクリアする方法を検索してご参照ください。

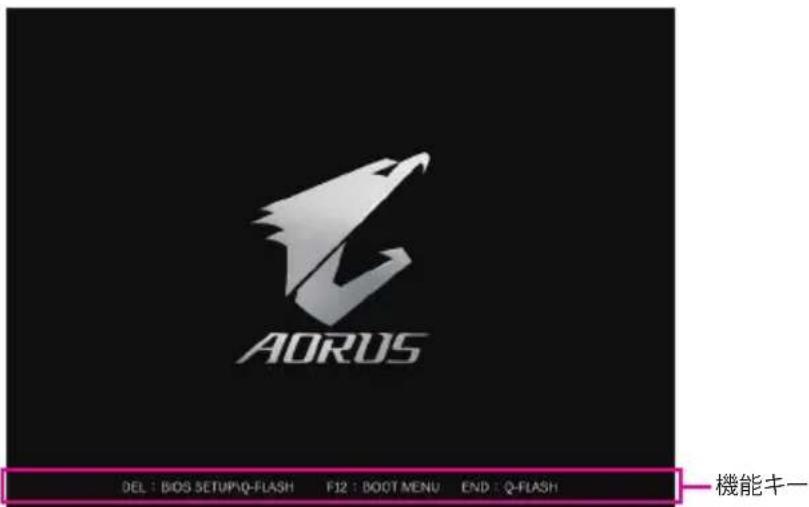

起動画面：

コンピュータが起動するとき、次の起動ロゴ画面が表示されます。

AORUS DEL : BIOS SETUP\Q-FLASH F12 : BOOT MENU END : Q-FLASH 機能キー

機能キー：

: BIOS SETUP\Q-FLASH

キーを押してBIOSセットアップに入り、BIOSセットアップでQ-Flashユーティリティにアクセスします。

:BOOT MENU

起動メニューにより、BIOS セットアップに入ることなく第1起動デバイスを設定できます。起動メニューで、上矢印キー<↑> または下矢印キー<↓> を用いて第1起動デバイスを選択し、次に キーを押して確定します。システムはそのデバイスから起動します。

注：起動メニューの設定は1回のみ有効です。システム再起動後のデバイスの起動順序はBIOSセットアップの設定の順序となります。

:Q-FLASH

キーを押すと、先に BIOS セットアップに入る必要なく直接 Q-Flash Utility にアクセスします。

第4章 オペレーティングシステムとドライバをインストールする

4-1 オペレーティングシステムのインストール

BIOS設定が正しければ、オペレーティングシステムをいつでもインストールできます。

一部のオペレーティングシステムにはすでに SATA RAID ドライバが含まれているため、Windows のインストールプロセス中に RAID ドライバを個別にインストールする必要はありません。オペレーティングシステムをインストールした後、システムのパフォーマンスと互換性を確保するために、GIGABYTE Control Centerから必要なドライバーをすべてインストールすることをお勧めします。インストールされているオペレーティングシステムが、OS インストールプロセス中に追加 SATA RAID ドライバの提供を要求する場合は、以下のステップを参照してください。

ステップ1:

GIGABYTEのウェブサイトにアクセスし、マザーボード型番の製品ウェブページを参照し、Support\Download\SATA RAID/AHCI ページ欄からAMD RAID Preinstall Driver ファイルをダウンロードし、ファイルを解凍してUSBメモリにコピーしてください。

ステップ2:

Windows セットアップディスクからブートし、標準のOSインストールステップを実施します。画面でドライバを読み込んでくださいという画面が表示されたら、Browseを選択します。

ステップ3:

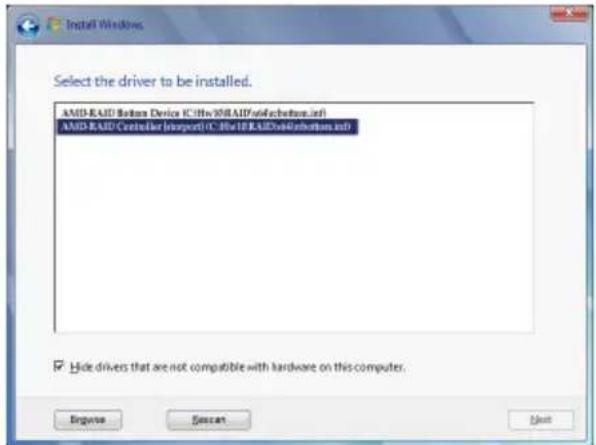

USBメモリドライブを挿入し、ドライバの場所を閲覧します。まずは、AMD-RAID Bottom Deviceを選択し、Nextをクリックしてドライバを読み込みます。次に、AMD-RAID Controllerを選択し、Nextをクリックしてドライバを読み込みます。最後に、OSのインストールを続行します。

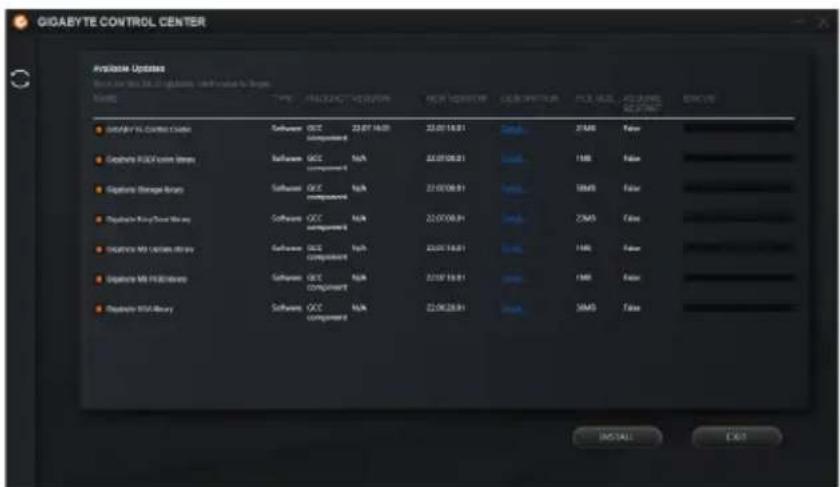

オペレーティング・システムをインストールした後、GIGABYTE Control Center (GCC) 経由でドライバと GIGABYTE アプリケーションをダウンロードしてインストールするかどうかを尋ねる、ダイアログボックスがデスクトップの右下隅に表示されます。Installをクリックしてインストールを続行します。BIOS設定画面で Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader がEnabled (有効)に設定されていることを確認してください。)

End User License Agreement(使用許諾契約書)ダイアログボックスが表示されたら、を押してGIGABYTE Control Center(GCC)をインストールします。GIGABYTE CONTROL CENTER画面で、インストールしたいドライバとアプリケーションを選択してInstallをクリックしてください。

インストールの前に、システムがインターネットに接続されていることを確認してください。

ソフトウェアについては、GIGABYTEのウェブサイトにアクセスしてください。

https://www.gigabyte.com/WebPage/916/amd600-app.html

トラブルシューティング情報については、GIGABYTEのウェブサイトにアクセスしてください。

https://www.gigabyte.com/WebPage/351/faq.html

第5章 付録

5-1 RAID セットを設定する

RAIDレベル

	RAID 0 RAID 1 RAID 10
ハードドライブの最小数	≥ 224
アレイ容量	ハードドライブの数*最小ドライブのサイズ	最小ドライブのサイズ	(ハードドライブの数/2)*最小ドライブのサイズ
耐故障性 い	いえ はい	はい

始める前に、以下のアイテムを用意してください

このマザーボードは、RAID 0、RAID 1、RAID 10 に対応しています。RAID アレイを構成する前に、上の表に示されているように正しい数のハードドライブを準備してください。

• SATAハードドライブまたはSSDs。最適のパフォーマンスを発揮するために、同じモデルと容量のハードドライブを2台使用することをお勧めします。
• Windows セットアップディスク。
• インターネットに接続されたコンピュータ。
• USB メモリドライブ。

5-2 LED のデバッグコードについて

通常起動

コード	説明
10 PEI コアが開始されます。
11 プレメモリ CPU の初期化が開始されます。
12~14 予約済みです。
15 プレメモリノースブリッジの初期化が開始されます。
16~18 予約済みです。
19 プレメモリサウスリッジの初期化が開始されます。
1A~2A 予約済みです。
2B~2F メモリーの初期化。
31 メモリがインストールされています。
32~36 CPU PEI の初期化。
37~3A IOH PEI の初期化。
3B~3E PCH PEI の初期化。
3F~4F 予約済みです。
60 DXE コアが開始されます。
61 NVRAM の初期化。
62 PCH ランタイムサービスのインストール。
63~67 CPU DXE の初期化が開始されます。
68 PCI ホストブリッジの初期化が開始されます。
69 IOH DXE の初期化。
6A IOH SMM の初期化。
6B~6F 予約済みです。
70 PCH DXE の初期化。
71	PCH SMM の初期化。
72 PCH devices の初期化。
73~77	PCH DXE の初期化 (PCH モジュール固有)。
78 ACPI Core の初期化。
79 CSM の初期化が開始されます。
7A~7F AMI で使用するために予約済です。
80~8F	OEM を使用する (OEM DXE の初期化コード)のために予約済です。
90	DXE から BDS (ブートデバイス選択)へ位相を移行します。
91 ドライバを接続するためにイベントを発行します。
92 PCI バスの初期化が開始されます。
93 PCI バスのホットプラグの初期化。
94 要求されたリソース数を検出するための PCI バスの列挙値。
95 PCI デバイスの要求されたリソースを確認します。
96 PCI デバイスのリソースを割り当てます。
97	コンソール出力デバイス(例 モニターが点灯)が接続されました。
98	コンソール入力デバイス(例 PS2/USB キーボード/マウスがアクティブ化される)が接続されました。
99 スーパー I/O の初期化。
9A USB の初期化が開始されます。
9B USB の初期化プロセス中にリセットを発行します。
9C 現在接続中のすべての USB デバイスを検出してインストールします。
9D 現在接続中のすべての USB デバイスをアクティブ化します。
9E~9F 予約済みです。
A0 IDE の初期化が開始されます。
A1 IDE の初期化プロセス中にリセットを発行します。
A2 現在接続中のすべての IDE デバイスを検出してインストールします。
A3 現在接続中のすべての IDE デバイスをアクティブ化します。
A4 SCSI の初期化が開始されます。
A5 SCSI の初期化プロセス中にリセットを発行します。
A6 現在接続中のすべての SCSI デバイスを検出してインストールします。
A7 現在接続中のすべての SCSI デバイスをアクティブ化します。
A8 必要に応じてパスワードを確認します。
A9 BIOS セットアップが開始されます。
AA 予約済みです。
AB BIOS セットアップ中にユーザーコマンドを待ちます。
AC 予約済みです。
AD OS ブート用のイベントを起動するレディーを発行します。
AE レガシー OS を起動します。
AF ブートサービスを終了します。
B0 ランタイム AP インストールが開始されます。
B1 ランタイム AP インストールが終了します。
B2 レガシーオプション ROM の初期化。
B3 必要に応じて、システムをリセットします。
B4 USB デバイス	のホットプラグインです。
B5 PCI デバイス	のホットプラグです。
B6 NVRAM のクリーンアップを行います。
B7 NVRAM を再設定します。
B8~BF 予約済みです。
C0~CF 予約済みです。

S3 レジューム

コード	説明
E0	S3 レジュームが開始されます (DXE IPL から呼び出される)。
E1 S3 レジューム	用の起動スクリプトデータを入力します。
E2 S3 レジューム	のため VGA を初期化します。
E3 OS は、S3 ウ	エイクベクターを呼び出します。

Recovery

コード	説明
F0	無効なファームウェアボリュームが検出された場合、リカバリーモードが実行されます。
F1 リカバリーモードは、ユーザーの判断によって実行されます。
F2 リカバリーが開始されます。
F3 リカバリー用のファームウェアイメージが検出されました。
F4 リカバリー用のファームウェアイメージがロードされました。
F5~F7 将来の AMI プログレスコード用に予約済です。

エラー

コード	説明
50~55 メモリーの初期化工ラーが発生しました。
56 無効なCPU タイプまたは速度です。
57 CPU が一致しません。
58	CPU のセルフテストが失敗したか、CPU のキャッシュエラーの可能性があります。
59 CPU マイクロコードが見つからないか、マイクロコードの更新に失敗しました。
5A 内部 CPU エラーです。
5B PPI のリセットトに失敗しました。
5C~5F	予約済みです。
D0	CPU 初期化工ラーです。
D1	IOH 初期化工ラーです。
D2 PCH 初期化工	ラーです。
D3 アーキテクチ	ヤプロトコルの一部が利用できません。
D4 PCI リソース	のアロケーションエラーが発生しました。
D5 レガシーオプ	ション ROM の初期化用のスペースがありません。
D6 コンソール出	カデバイスが見つかりません。
D7 コンソール入	カデバイスが見つかりません。
D8 無効なパスワードです。
D9~DA ブートオプ	ションをロードできません。
DB フラッシュの更新に失敗しました。
DC プロトコルのリセットに失敗しました。
DE~DF 予約済みです。
E8 S3 レジュームに失敗しました。
E9 S3 レジューム PPI が見つかりません。
EA S3 レジュームの起動スクリプトが無効です。
EB S3 OS ウェイクコールが失敗しました。
EC~EF 予約済みです。
F8 リカバリー PPI は無効です。
	カプセルが見つかりません。
FA 無効なリカバ	リーカプセルです。
FB~FF	予約済みです。

Regulatory Notices

5.15 GHz帯～5.35 GHz帯：屋内のみの使用。

Wireless module approvals:

技術および非技術サポート(販売/マーケティング): https://esupport.gigabyte.com

WEBアドレス(英語): https://www.gigabyte.com

WEBアドレス(中国語): https://www.gigabyte.com/tw

- GIGABYTE eSupport

技術的または技術的でない (販売/マーケティング) 質問を送信するには: https://esupport.gigabyte.com

GIGABYTE

Welcome to eSupport
