使用説明書 HSB220SAT25B StarTech.com

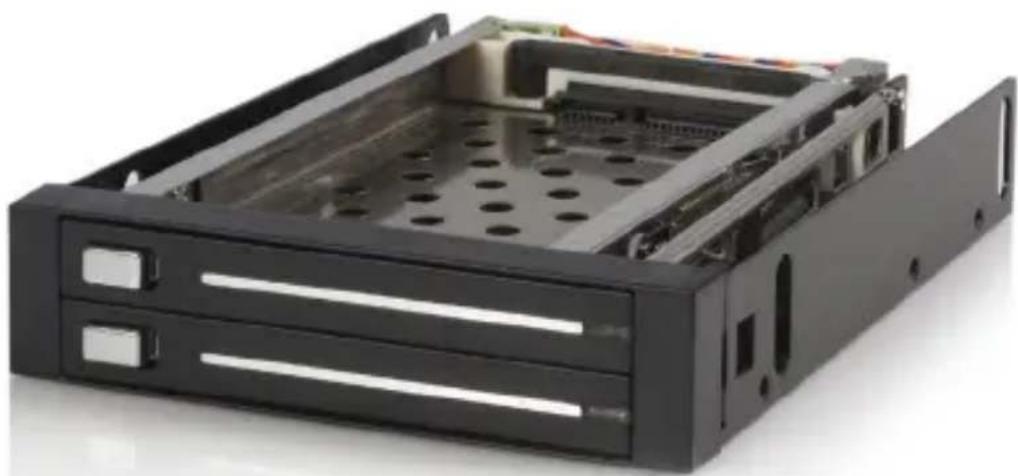

3.5インチベイ内蔵型SATAハードディスク用

（トレイ不 要 、ホットスワップ 対 応 ）FCC準拠ステートメント 本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを 確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された 場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数 エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無 線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起 きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発 生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できま す）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めしま

• 受信アンテナの向きを変えるか、場所を変える。

• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を

• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。 商標、登録商標、その他法律で保護されている名称やシンボルの使用 本書は第三者の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサ イト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。こ れらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによ る当該製品やサービスの保証や、これら第三者による本書に記載される商品への保証を意 味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.com は、本書で使用されるすべての商標、登録商標、サービスマーク、その他法律で保護される 名称やシンボルは、それぞれの所有者に帰属することをここに認めます。ユーザマニュアル

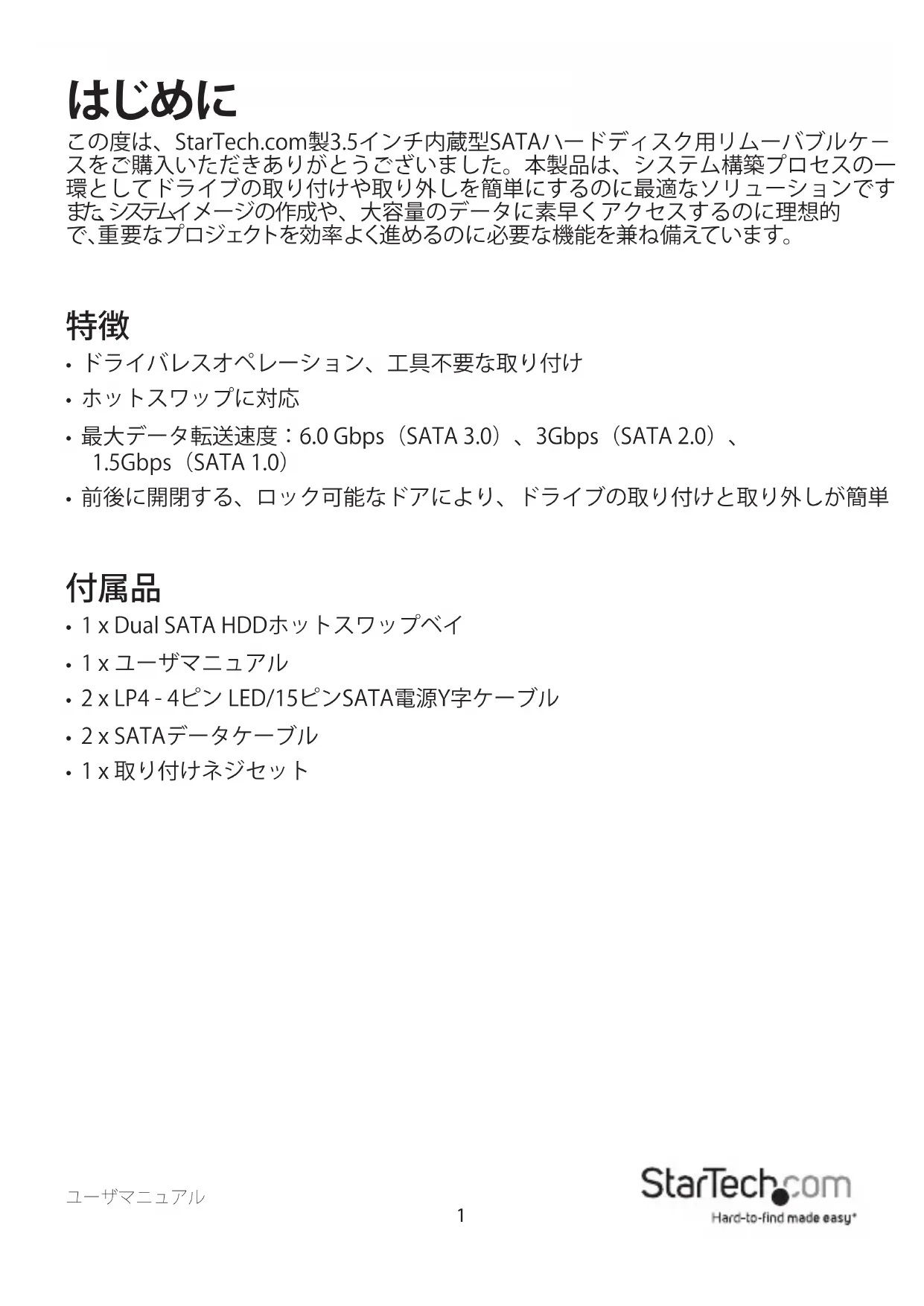

この度は、StarTech.com製3.5インチ内蔵型SATAハードディスク用リムーバブルケ－ スをご購入いただきありがとうございました。本製品は、システム構築プロセスの一 環としてドライブの取り付けや取り外しを簡単にするのに最適なソリューションです。 ま た 、シ ス テ ム イメージの作成や、大容量のデータに素早くアクセスするのに理想的 で、重要なプロジェクトを効率よく進めるのに必要な機能を兼ね備えています。

• ドライバレスオペレーション、工具不要な取り付け

• 最大データ転送速度：6.0 Gbps（SATA 3.0）、3Gbps（SATA 2.0）、 1.5Gbps（SATA 1.0）

• 前後に開閉する、ロック可能なドアにより、ドライブの取り付けと取り外しが簡単

• 1 x Dual SATA HDDホットスワップベイ

• 2 x LP4 - 4ピン LED/15ピンSATA電源Y字ケーブル

• 1 x 取り付けネジセットユーザマニュアル

インストール手順と使用方法 ハ ードウェアのインストー ル 方法

コンピュータに取り付けるためのHSB220SAT25Bの準備：

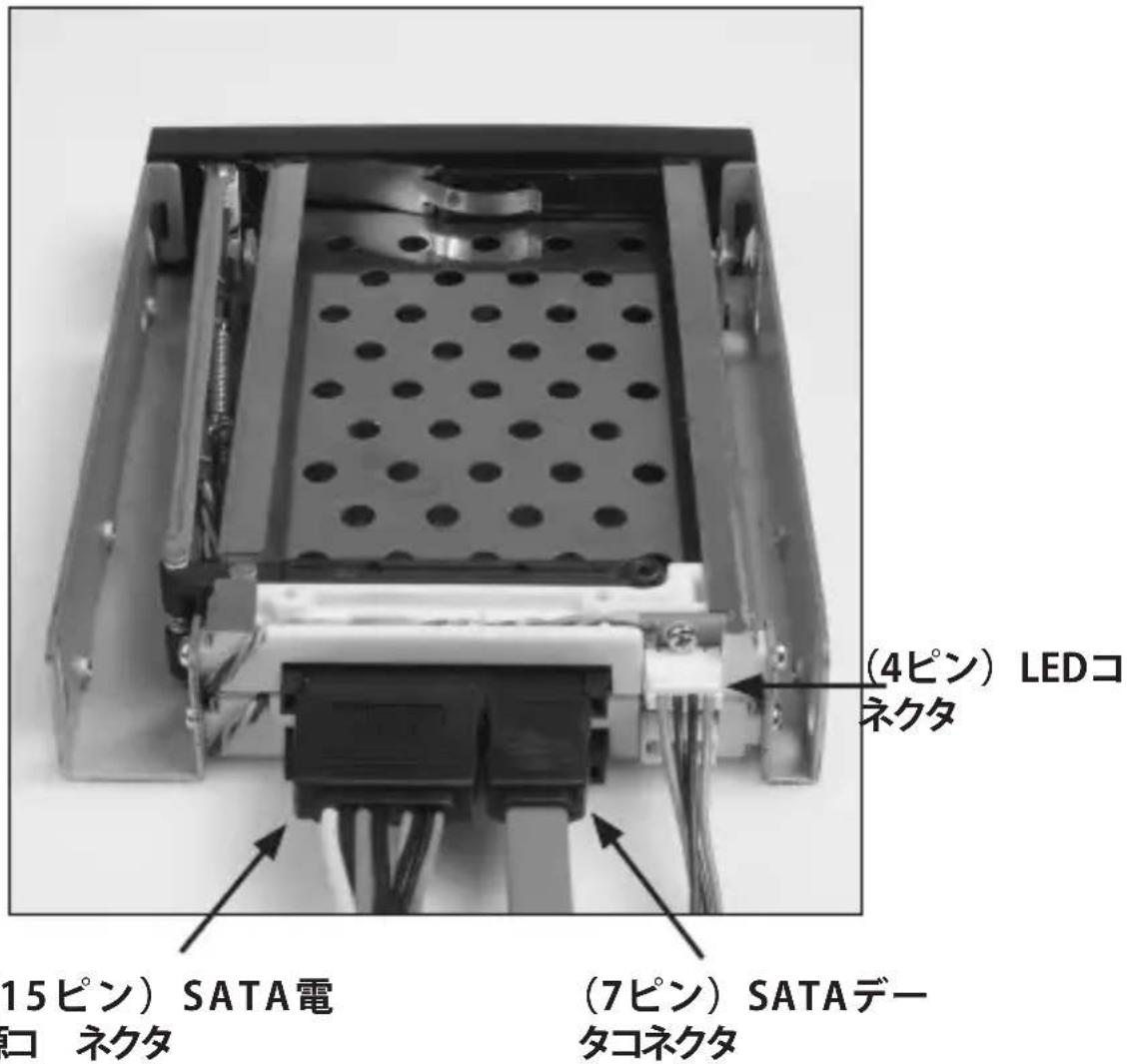

1. 15ピンSATA電源コネクタと4ピンLEDコネクタ（同梱のLP4 - 4ピン LED/15ピン

SATA電源Y字ケーブルに付いています）をHSB220SAT25Bのリアパネルにある

適切なポートに接続します（上図参照）。2本目のY字ケーブル（同梱）も同様の

手順でHSB220SAT25Bのリアパネルにある利用可能なポートに接続します。

2. SATAデータケーブル（同梱）の片方の端をHSB220SAT25Bのリアパネルにある

それぞれのSATAデータポートに差し込みます。 （4ピン）LEDコ

（15ピン）SATA電 源コ ネクタユーザマニュアル

3. コンピュータの電源が切れいていることを確認してから、ホストコンピュータの3.5

インチフロッピードライブベイからスロットカバーを外します。

4. HSB220SAT25Bを空いている3.5インチフロッピードライブベイにスライドさせな

がらゆっくりと挿入し、HSB220SAT25Bがコンピュータケースのフロントパネルに

ぴったりと装着するまで、開放部から接続したケーブルを通します。

5. HSB220SAT25Bのサイドパネルにあるネジ穴がコンピュータのドライブベイのネ

ジ穴と揃っていることを確認し、同梱のネジを使ってHSB220SAT25Bをコンピュー

6. Y字ケーブルの両LP4コネクタ（手順1、4を参照してください）をコンピュータの電

7. SATAデータケーブルの空いている方の端をコンピュータマザーボードの適切な

ポートに接続します。 HSB220SAT25Bのリアパネルの場所との兼ね合いで、マザ

ーボード上でどのSATAポートが使用されているかのメモを取っておいても良いで

HSB220SAT25Bがコンピュータケースに固定されたら、適切に接続を行います。

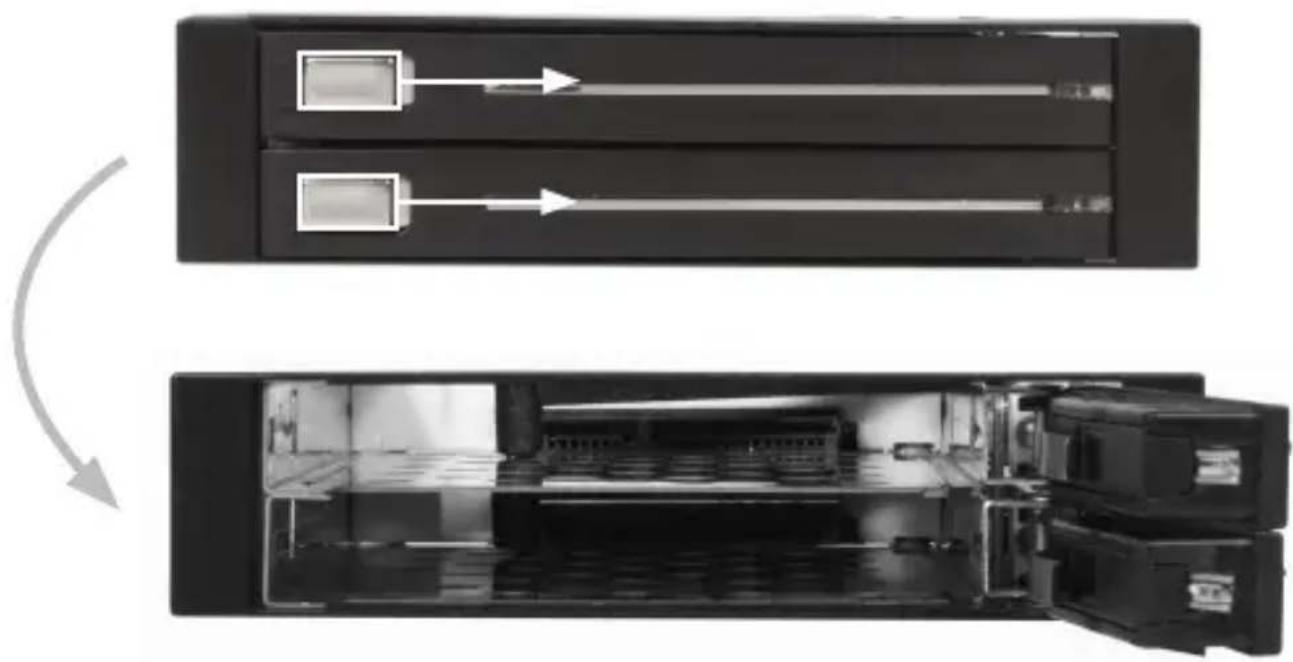

1. ロックボタンを左側から右側に優しくスライドしフロントパネルドアを開いてか

ら、優しくドアを外側に引っ張ります（ドライブベイが露出します）。ユーザマニュアル

注意:ドライブがドライブベイ内で適切に配置されていることが重要です。ドライブ ベイのインターフェースとドライブのインターフェースが揃わないままでドライブを 取り付けようとすると、ドライブとドライブベイに深刻なダメージを与える恐れがあ

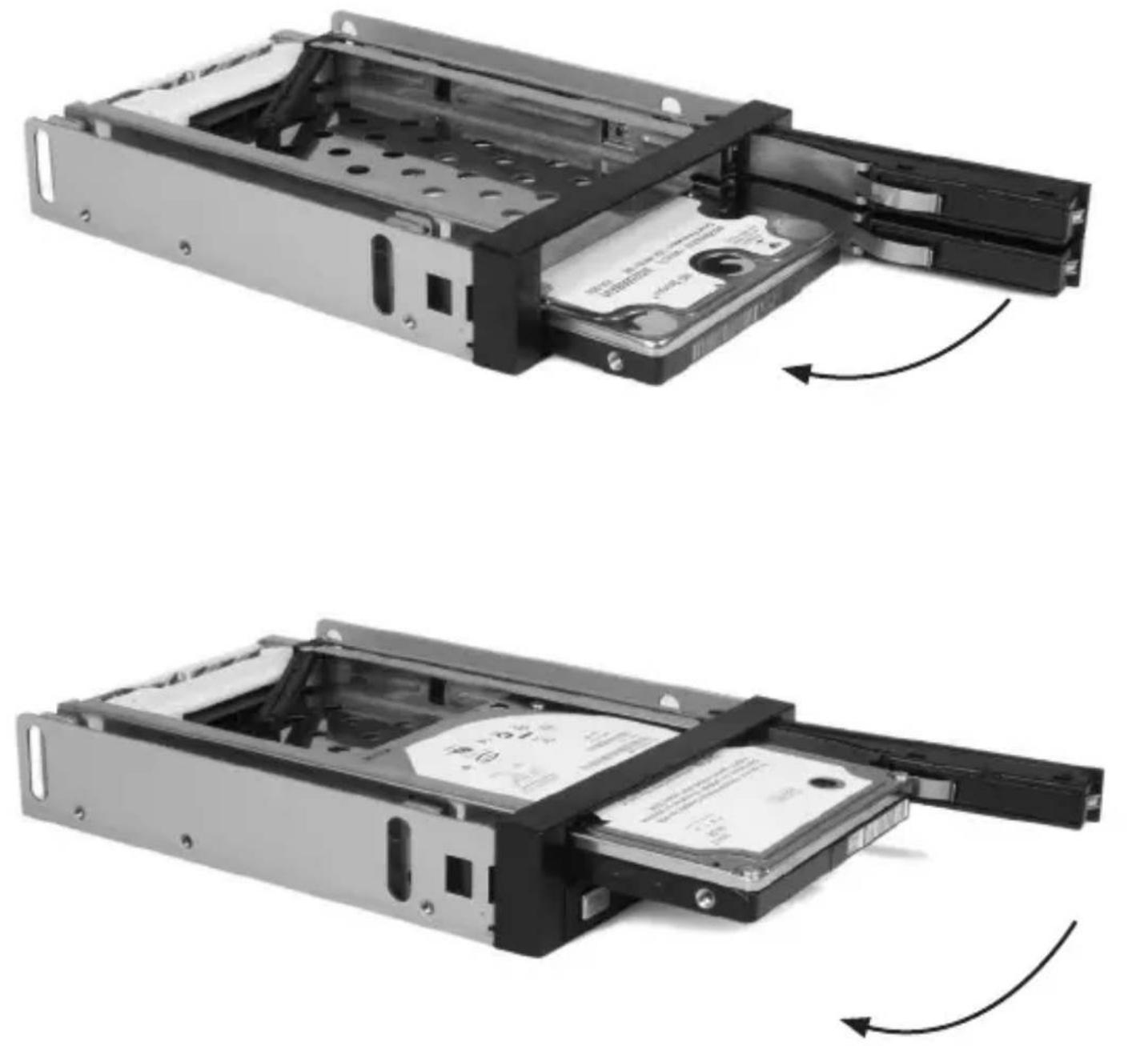

2. SATAインターフェースがいずれかのドライブベイの方を向き、ラベルが上向きに

なるように2.5インチSATA HDDを配置します。フロントパネルドアが閉じはじめる までドライブを優しく内側に押し、「カチッ」という音が聞こえるまでドアを閉めドラ イブを所定の位置に固定します。2つ目の2.5インチSATAドライブもこの手順を繰 り返して 残りのベイに取り付けていきます。ユーザマニュアル

注意：ハ ードドライブをHSB220SAT25Bから取り外す際は、必 ず コンピュータの電源

を落としてから作業を行ってください。コンピュータが動作中にドライブを外すと、ハ ードドライブやその中に保存されているデータがダメージを受ける恐れがあります。 ドライブ取り外し手 順

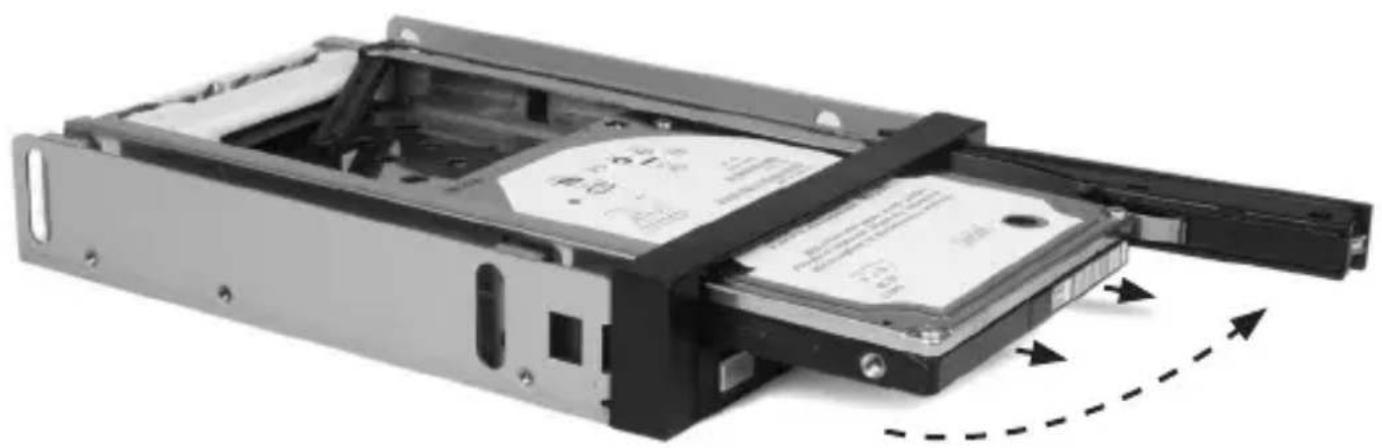

HSB220SAT25Bからドライブを取り外すには。

1. ロックボタンを左側から右側に優しくスライドしフロントパネルドアを開きます。

2. ドアを優しく引っ張って開き、ドライブの一部を出してから、エンクロージャから

3. ドライブをドライブベイから完全に取り出したら、ドアやヒンジへのダメージを防

ぐため、ドアが所定の位置でロックされるまで押して閉めます。 また、ドアを閉じることでコンピュータに埃が侵入するのを防ぐことができます。ユーザマニュアル

バスの種類 SATA 1.0、SATA 2.0、SATA 2.0

9.5 mm、2.5インチSATA / ドライブ

2 x 15ピンSATA電源コネクタ（メス）（外部） 2 x 15ピンSATA電源コネクタ（メス）（内部） 2 x SATA 7ピンデータコネクタ（メス）（外部） 2 x SATA 7ピンデータコネクタ（メス）（外部） 2 x 4ピンLED 重量 270 g

（幅 x 高さ x 長さ） 101 mm x 25 mm x 123 mmユーザマニュアル

StarTech.comの永久無料技術サポートは、お買い上げいただいたお客様に安心し て製品をお使いいただきたいという願いから業界屈指のソリューションを提供して おります。お使いの製品についてヘルプが必要な場合は、http://jp.startech.com/ Supportまでアクセスしてください。当社では、お客様をサポートするためのオンライ ンツールやユーザーマニュアル、および、ダウンロード可能な資料をご用意しており

ドライバやソフトウェアに関する最新情報はhttp://jp.startech.com/Downloadsでご

本製品は2年間保証が付いています。 また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、 新品購入日から、記載されている期間保証します。この製品保証期間 中 、こ れ ら の 商品は修理のために返品されるか、当社の裁量にて相当品 と交換いたします。保証で適用されるのは、部品代と人件費のみです。 StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起 因する欠陥や損傷に対して保証いたしかねます。

StarTech.com Ltd. やStarTech.com USA LLP（またはその役員、幹部、従業員、または 代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別、 懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失に 対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部 の州では、偶発的または派生的損害に対する免責または限定的保証を認めていませ ん。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適 用されない場合があります。見つけにくい製品が簡単に見つかります。StarTech.comでは、これが企業理念で あり、お客様とのお約束でもあります。 StarTech.comは、お客様が必要とするあらゆる接続用パーツを取り揃えた総合メ ーカーです。最新技術からレガシー製品、そしてこれらの新旧デバイスを一緒に使 うためのあらゆるパーツ。当社はお客様のソリューションを接続するパーツを見 つけるお手伝いをしています。 当社はお客様が必要なパーツを見つけるのを助け、世界中どこでも素早く配送し ます。当社の技術アドバイザーまでご連絡いただくか、当社のウェブサイトにアク セスしていただくだけで、お客様が必要としている製品がすぐに見つけ出せます。 StarTech.comが提供しているすべての製品に関する詳しい情報については、ホー ムページjp.startech.comでご確認ください。ウェブサイトでご利用いただけるユ ニークで便利な製品検索ツールをお使いいただけます。 StarTech.comは、1985年に創立し、米国、カナダ、イギリス、台湾に拠点を構え、世 界中の市場でサービスを提供するIT関連のコネクタや技術部品の総合メーカで す。また、StarTech.comは、ISO9001認証を取得しています。
