使用説明書 USB3SSATAIDE StarTech.com

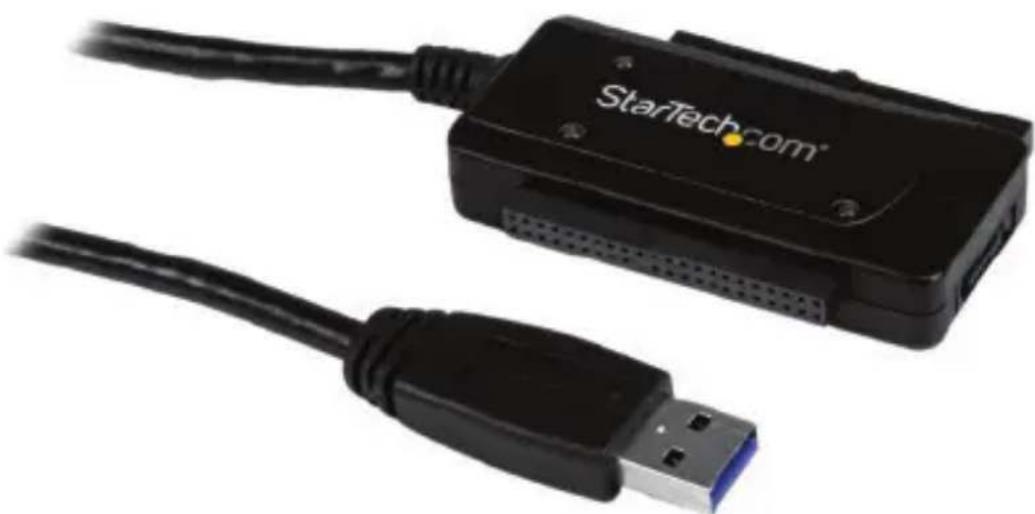

USB 3.0 - SATA または IDE HDDアダプタコンバータ

*実際の製品は写真と異なる場合があります。ユーザマニュアル FCC 準 拠ステートメント 本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを 確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された 場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数 エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無 線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起 きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発 生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できま す）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めしま

• 受信アンテナの向きを変えるか、場所を変える。

• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を

• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。 商標、登録商標、その他法律で保護されている名称やシンボルの使用 本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウ ェブサイト上で使用する場合がありますが、これらは一切 StarTech.com とは関係がありま せん。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、 StarTech. com による当該製品やサービスの保証や、これら第三者企業による本書に記載される商 品への保証を意味するものではありません。本書で直接的に肯定する表現があったとして も、StarTech.com は、本書で使用されるすべての商標、登録商標、サービスマーク、その他 法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。ユーザマニュアル

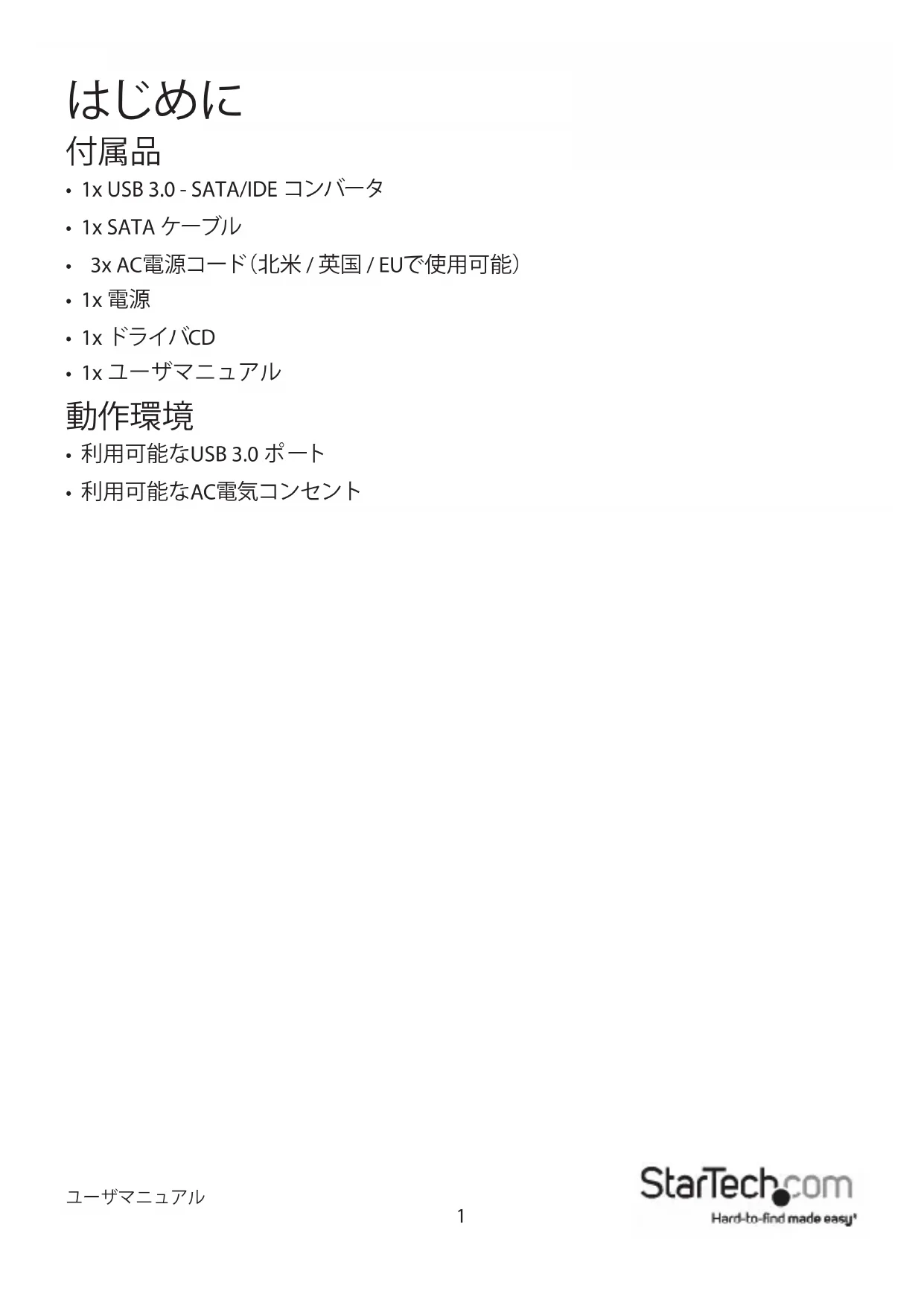

• 1x USB 3.0 - SATA/IDE コンバータ

• 3x AC電源コード（北米 / 英国 / EUで使用可能）

• 利用可能なAC電気コンセントユーザマニュアル

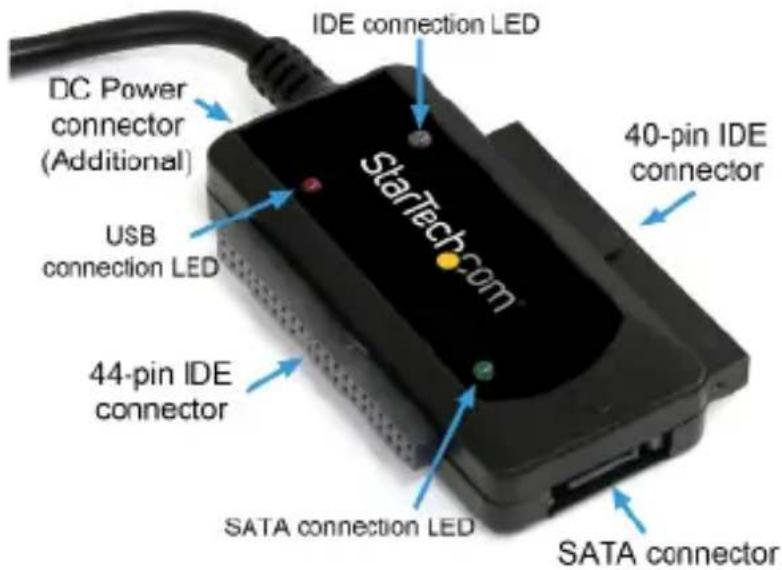

HDDアダプタ 電源アダプタユーザマニュアル

• HDD動作中にケーブルや電源を抜かないでください。データが損失したり、HDDが ダメージを受ける恐れがあります。これを避けるには、「接続しているドライブを取 り外す」セクションに記載されている手順に従ってください。

• アダプタをホストコンピューターに接続する前に、必ずHDDをアダプタに接続して

1. 電源アダプタにある小型スイッチがオフになっていることを確認してください。

2. 主電源コードのデュアル円筒型コネクタを電源ア

ダプタブリックの対応のポートに差し込みます。

3. オプ ション ）切り替え電源アダプタに接続されていr小型の円筒型電源コネクタ

（LP4コネクタから分離したもの）をHDDアダプタの対応する電源ポートに接続し ます。HDDアダプタがUSBポートから十分な電力を取れない場合にのみ必要とな

4. 接続した電源アダプタの残りのコネクタを利用可能な壁コンセントや電源バーに

ドライブをHDDアダプタに接続する 警 告！HDD やストレージエンクロージャは、輸送中は特に、取り扱いは慎重に行ってく ださい。HDDを慎重に取り扱わない場合、データが損失する可能性があります。HDD やストレージデ バイスは、必ず注意して取り扱ってください。コンピューターを取り扱 う際に帯電防止ストラップで適切に接地するか、接地済みの大型金属面（コンピュー ターケースなど）に数秒触れ、お客様の体に蓄積した静電気を放電してください。 注 意：2つのIDE HDDを同時に使用している場合、いずれかのドライブをマスタドライ ブ、もう一方をスレーブドライブとして使用しなければなりません。3.5インチのIDEド ライブとSATAドライブを同時に使用している場合、IDEドライブをスレーブドライブと して使用しなければなりません。詳細は、お使いのHDDを購入したときに同梱されて きたユーザマニュアルでご確認ください。ユーザマニュアル

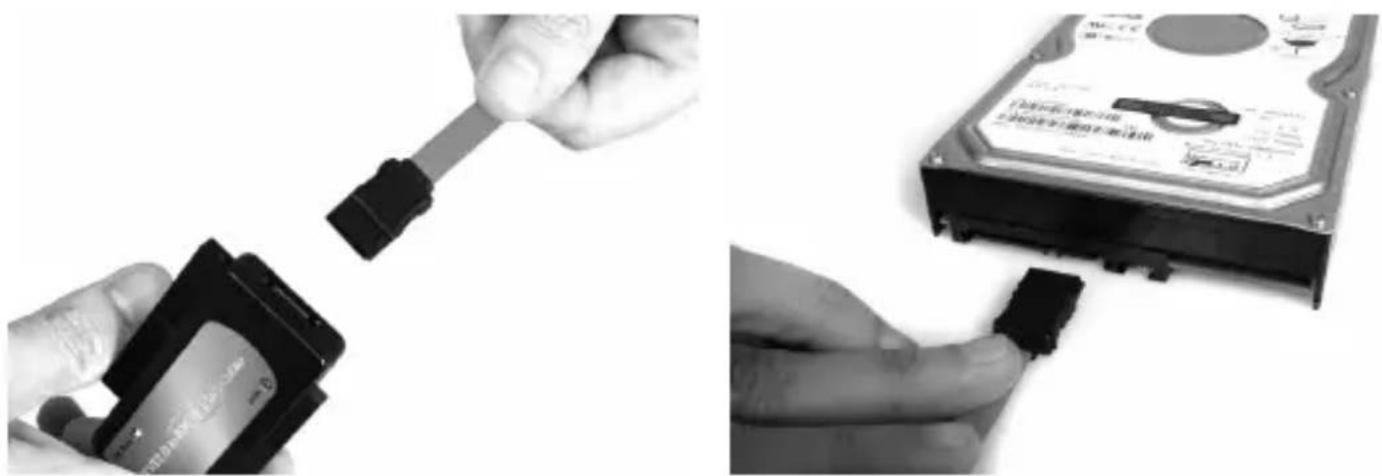

1. SATAデータケーブルのコネクタをHDDアダプタのSATAポートに差し込みます。

2. SATAデータケーブルの残りのコネクタをSATA HDDのSATAデータポートに差し込

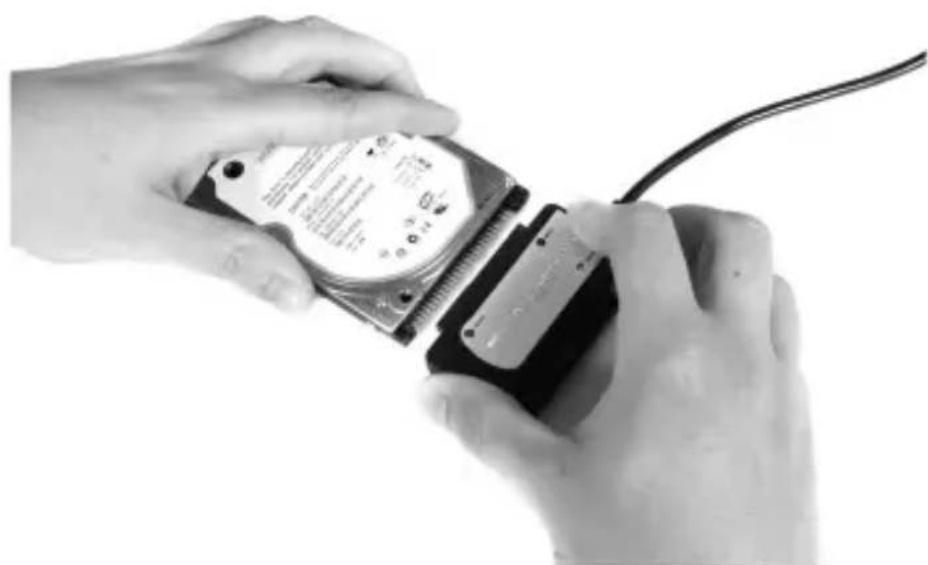

1. HDDのIDEドライブインターフェースとHDDアダプタ上の対応するポートの位置を

2. 無理な力をかけず、確実に、IDEコネクタ（アダプタに付いています）をHDDの背面

パネルのポートに接続します。ドライブが確実に接続されたことを確認します。ユーザマニュアル

ドライブを電源アダプタに接続する 警 告！HDDを電源アダプタに接続する際は、接続する前に、必ず小型スイッチ（主電源 スイッチにあります）がオフになっていることを確認してください。これを怠ると、ドラ イブがダメージを受けたり、ユーザが感電する恐れがあります。 SATAドライブ

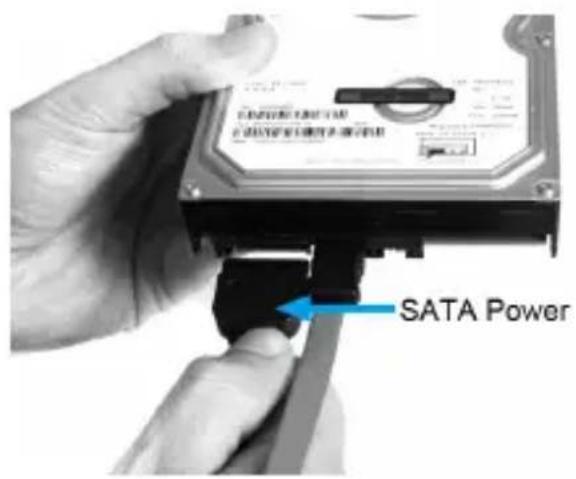

SATA電源コネクタ（電源アダプタに付いています）をSATA HDDの背面パネルのSATA

電源ポートに接続します。 40ピン IDEドライブ

LP4電源コネクタ（電源アダプタに付いています）をIDEの背面パネルのLP4電源ポー

HDDアダプタをホストコンピューターに接続する

1. USBコネクタをホストコンピューターの空いているUSBポートに接続します。HDD

アダプタ電源スイッチにある小型スイッチをオンにし、選択したドライブの電源を

2. オペレーティングシステムが接続したアダプタを検出し、ドライブが使用できる状

態にします。新品/未使用のドライブの場合、使用開始する前に初期化が必要とな るかもしれません。詳細はオペレーティングシステムのユーザマニュアルでご確認 ください。ユーザマニュアル

接続しているドライブを取り外 す 警 告！HDDが動作中に、接続を外さないでください。データ損失やドライブへのダメ ージを防ぐには、次の手順に従ってください。 接続したドライブを安全に取り外すには、ドライブが動作中ではないことが重要で す。ドライブが動作していないことを確認したら、次の2つのうちいずれかの方法でド ライブを取り外すことができます：

1. タスクバーの「安全にハードウェアを取り外す」アイコンをクリックし、「安全にUSB

大容量記憶装置を取り外す」を選択します。

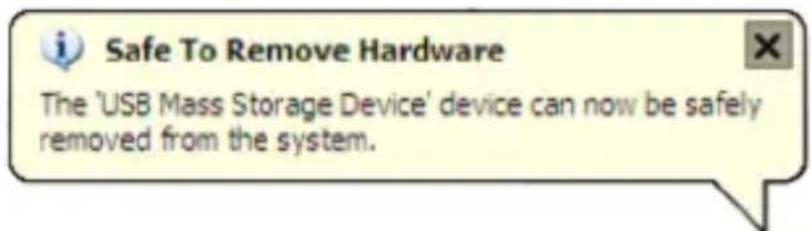

2. 安全にUSB大容量記憶装置を取り外すことができます」というメッセージが表示さ

「安全にハードウェアを取り外す」ウィザードを使用しない場合：

1. ホストコンピューターの電源を切ります。コンピューターの電源が切れたら、安全

に接続したドライブを取り外 すことができます。取り外した いドライブと対応した 電源アダプタにある小型スイッチをオフにします。 ドライバインストール手順 サポートされているオペレーティングシステムには、ドライブが既にインストールさ れているため、ドライバをインストールする必要はありません。ユーザマニュアル

1 x 15ピン SATA電源 メス 1 x 4ピン 電源（LP4） メ ス 1 x 40ピン IDE メス 1 x 44ピン IDE メス 1 x 7ピン SATAデータ オス 1 x USB Aタイプ オス LED 1 x USBリンク 1 x IDE検 出 /アクティビ ティ 1 x SATA検 出 / アクティビティ

12VDC、2000mAユーザマニュアル

StarTech.comの永久無料技術サポートは、 当社が業界屈指のソリューションを提供す るという企業理念において不可欠な部分を構成しています。お使いの製品について ヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当 社 では、お客様をサポートするためにオンラインツール、マニュアル、ダウンロード可能 資料をご用意しています。 ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確

本製品は2年間保証が付いています。 また、StarTech.com は、資材や製造工程での欠陥に起因する商品を、 新品購入日から、記載されている期間保証します。この期間中、これ ら商品は修理のために返品されるか、当社の裁量にて相当品と交 換いたします。保証で適用されるのは、部品代と人件費のみです。 StarTech.com は商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因 する欠陥や損傷に対して保証いたしかねます。

StarTech.com Ltd. やStarTech.com USA LLP（またはその役員、幹部、従業員、または代 理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別、懲 罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失に対 し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の 州では、偶発的または派生的損害に対する免責または限定的保証を認めていませ ん。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適 用されない場合があります。見つけにくい製品を見つけやすく。StarTech.comでは、これが企業理念です。それ は、お客様へのお約束です。 StarTech.comは、お客様が必要とするあらゆる接続用パーツを取り揃えたワンスト ップショップです。最新技術からレガシー製品、そしてこれらの新旧デバイスを一 緒に使うためのあらゆるパーツ。当社はお客様のソリューションを接続するパー ツを見つけるお手伝いをしています。 当社はお客様が必要なパーツを見つけるのを助け、世界中どこでも素早く配送 します。当社の技術アドバイザーまでご連絡いただくか、当社のウェブサイトまで アクセスしていただくだけで、お客様が必要としている製品をすぐに提示します。 StarTech.comが提供しているすべての製品に関する詳細な情報はwww.startech. comまでアクセスでご確認ください。ウェブサイトだけの便利なツールをお使いい

StarTech.com は接続や技術パーツの ISO 9001 認証メーカです。StarTech.com は 1985年に創立し、米国、カナダ、イギリス、台湾に拠点を構え、世界中の市場でサー ビスを提供しています。
