1. 付属のテンプレートを使ってラウドスピーカーを設置する位置に印をつけ、天井に穴(1)をあけてください。フレーム構造の天井の場合は、「ラウドスピーカーの配線」までスキップしてください。

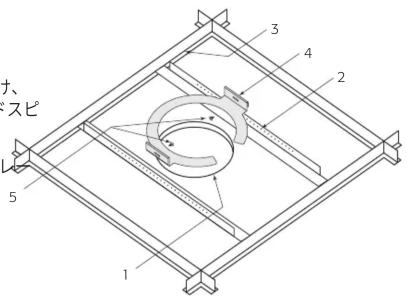

2. 2本のVレール（2）を穴の両側に1本ずつ取り付け、吊り天井用サポートル（3）で支持します。
3. Vレールを支えに、Cリング（4）を穴に取り付けます。CリングのクリップがVレールに正しく装着されていることを確認してください。
4. 板金ねじ（5）を使って、CリングをVレールに固定します。

ラウドスピーカーの配線

図2を参考にしてください。

1. ワイヤーを電線管／応力緩和クランプに通します。接続のために十分なワイヤーを残してください。クランプをワイヤーに、または電線管を使用している場合は電線管に、注意深く締め付けます。

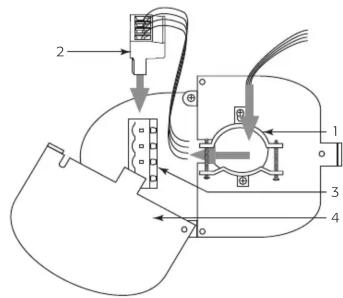

2. ユーロスタイルのメス型プラグ(1)を配線します(図3)。
3. コネクターをレセプタクルにしっかりと差し込みます。
4. カバー (4) をコネクタの上にスライドさせ、プラスねじを締め付けます。

地震時の安全性

図4を参照してください。

1. 適切な安全ワイヤーを、コネクターカバーの背面にある安全タブおよび構造の適切な部分に接続します。

警告!:耐震性については、必ず現地の建築基準法を確認し、遵守してください。疑問がある場合は、適切な技術者に相談してください。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

一図1一

ヤ 場合 Amp → - → + さらに多くのスピ ーカーへ

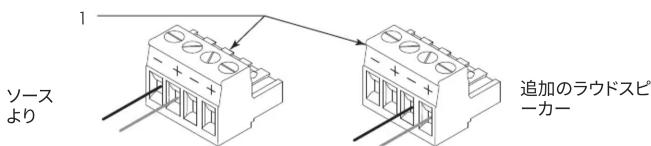

パラレル配線図

1 ソース より 追加のラウドスピ ーカー

— 図3 —

ラウドスピーカーの取り付け

図5を参照してください。

1. すべてのドッグイヤーが、金属製のラウドスピーカーハウジングの側面に向いていることを確認してください。
2. ラウドスピーカーハウジングをスライドさせ、穴から天井に挿入します。
3. プラスドライバを使って、ドッグイヤーのねじ4本すべてを締め付けます。ねじを締めると、ドッグイヤーはハウジングから離れ、天井の上にスイングします。すべてのドッグイヤーが天井に対して正しい位置にあることを確認してください。

注意!:ドッグイヤー用ねじを締め過ぎないでください。

1. 変圧器タップは、マイナスドライバーを使って、設置場所の条件に合わせて設定します。
2. ラウドスピーカーグリルを取り付けてください。

仕様

AC-C6T	仕様
トランスデューサー	152 mm [6 in.] ポリプロピレン・コーン、ラバー・サラウンド付き22mm [0.86 in.] シルクドーム・トゥイーター、同軸上に配置
定格ノイズ電力 [rms](1)	30 W
公称インピーダンス	8Ω
変圧器タップ	70V: 30, 15, 7.5, 3.75, 1.875 W100V: 30, 15, 7.5, 3.75 W8Ω バイパス
有効周波数範囲(2)	65 Hz - 20 kHz
定格範囲(3)	110° コニカル
感度(4)	89 dB
最大連続SPL (5)	104 dB
最大ピークSPL(5)	110 dB
正味重量	3.42 kg [8 lb]
製品寸法 (直径 x 高さ)	∅ 260 x 213 mm [∅ 10.24 x 8.4 in.]
出荷重量	8.85 kg [20 lb] (1組を梱包)
出荷寸法 (H x W x D)	305 x 619 x 305 mm [12 x 24.4 x 12 in.]

1 AES2-1984 ノイズ信号 2Hr、8HrΩ

2 半空間、軸上感度から-10dB

3 軸上感度から-6 dB、500 Hz-5 kHz

4 半空間、軸上感度、2.83V、1m

5 定格雑音電圧と感度から計算

ラウドスピーカーに向いているドッグイヤー

2 ねじを時計方向に回して、ドッグイヤーを天井にはめ込みます。

一図5一

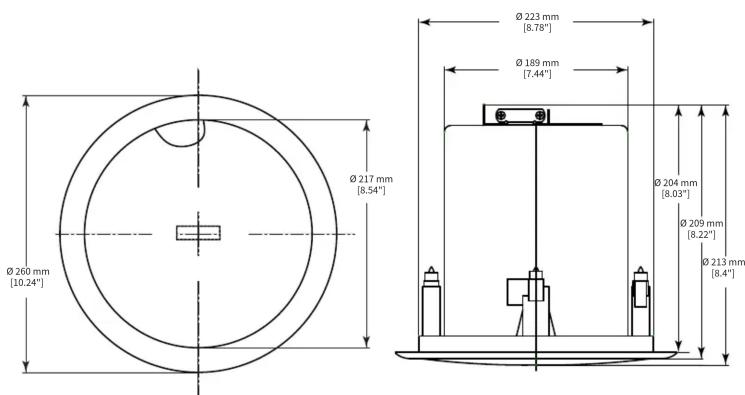

Ø 260 mm [10.24"] Ø 217 mm [8.54"] Ø 223 mm [8.78"] Ø 189 mm [7.44"] Ø 204 mm [8.03"] Ø 209 mm [8.22"] Ø 213 mm [8.4]

一 図6 一
