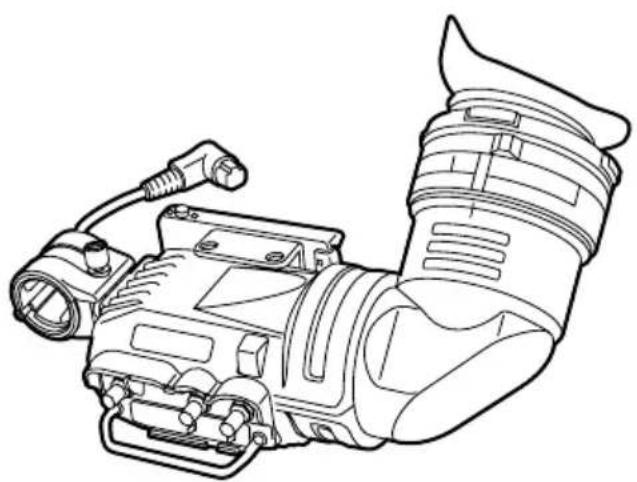

使用説明書 AJHVF27B PANASONIC

標準スライドレール対応カメラの場合 ....................................

ビューファインダーの取り付け .......................................

ビューファインダーの左右位置調整 ...................................

ビューファインダーの前後位置調整 ..................................

ビューファインダーの取り外し ......................................

取り付けユニット対応カメラの場合 .....................................

ビューファインダーの取り付け ......................................

ビューファインダーの取り外し ......................................

保証とアフターサービス .............................................

製造番号は、品質管理上重要なものです。 製品本体と保証書の製造番号をお確かめください。 07.21G/27G国内(23)06.4.710:44ページ1J-2

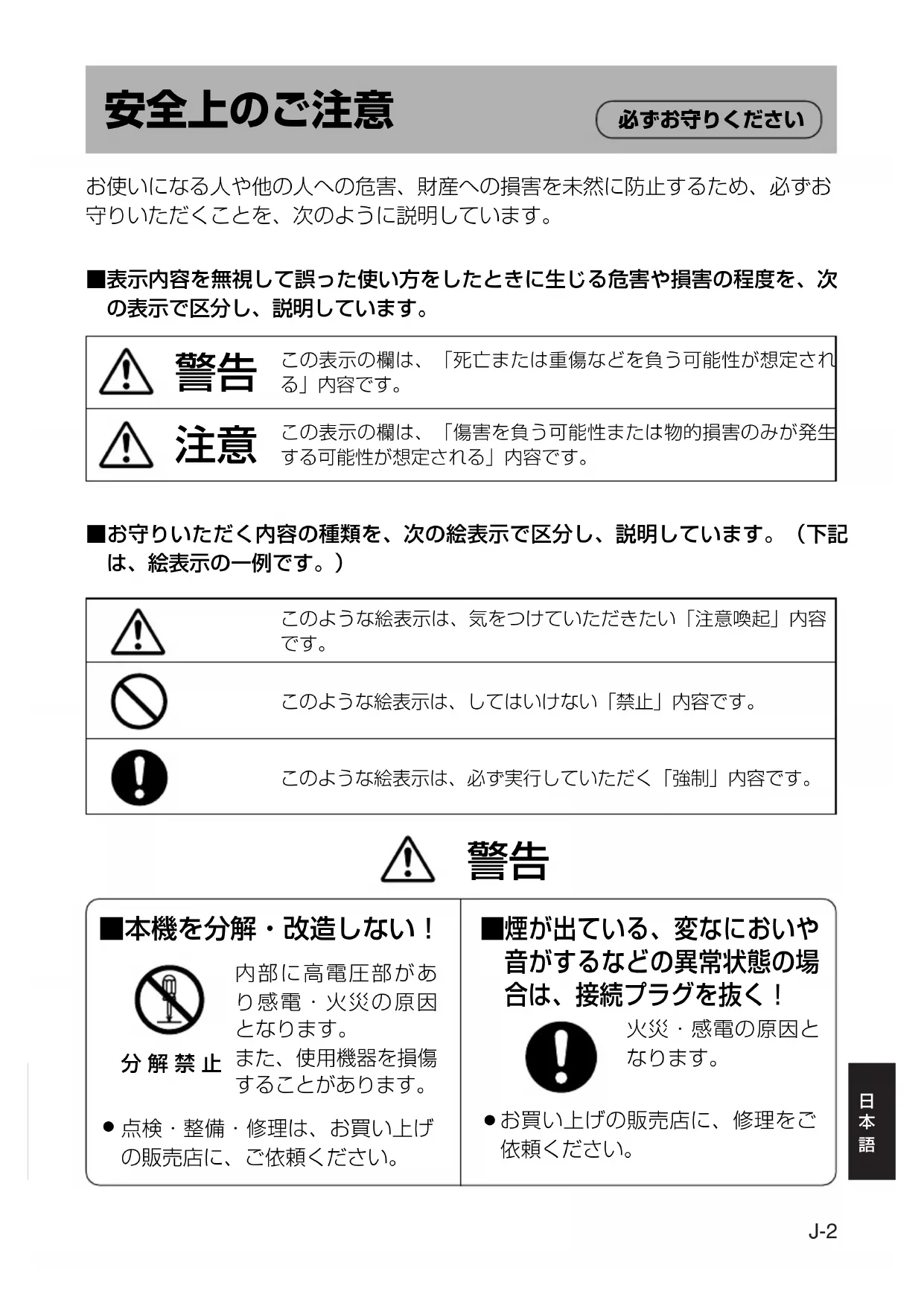

お使いになる人や他の人への危害、財産への損害を未然に防止するため、必ずお 守りいただくことを、次のように説明しています。 ■表示内容を無視して誤った使い方をしたときに生じる危害や損害の程度を、次 の表示で区分し、説明しています。 ■お守りいただく内容の種類を、次の絵表示で区分し、説明しています。（下記 は、絵表示の一例です。） この表示の欄は、「死亡または重傷などを負う可能性が想定され

この表示の欄は、「傷害を負う可能性または物的損害のみが発生 する可能性が想定される」内容です。

このような絵表示は、気をつけていただきたい「注意喚起」内容

このような絵表示は、してはいけない「禁止」内容です。 このような絵表示は、必ず実行していただく「強制」内容です。

煙が出ている、変なにおいや 音がするなどの異常状態の場 合は、接続プラグを抜く！

点検・整備・修理は、お買い上げ の販売店に、ご依頼ください。 07.21G/27G国内(23)06.4.710:44ページ2■ 本機を落としたり、破損した 場合は、接続プラグを抜く！

歩行中でも周囲の状況、路面の状 況などに十分ご注意ください。 ■機器が濡れたり、水が入

07.21G/27G国内(23)06.4.710:44ページ4J-5 ■お手入れの際は安全のため、

■油煙や湯気、湿気やほこり の多い場所に置かない！

■接続プラグを抜くときは、 コードを引っ張らない！

■直射日光の当たる場所や異 常に温度が高くなる場所に

ビューファインダー内にゼブラパターンを表示させます。 ON ： ゼブラパターンを表示させます。 OFF ： ゼブラパターンは表示されません。 ゼブラパターンの種類など表示内容は、組み合わせるカメラによって異なりま す。詳しくは、カメラの取扱説明書をご覧ください。 ZEBRA(ゼブラパターン)スイッチ

フロントタリーランプを設定します。 HIGH ：フロントタリーランプが明るくなります。 OFF ： フロントタリーランプが消灯します。 LOW ： フロントタリーランプが暗くなります。 TALLY スイッチ

高解像度 CRT が、きめ細かな画像を映し出し、フォーカス操作を容易に行うことがで

低フレアの CRT を採用していますので、画面が見やすくなっています。

大口径ですので、目を離しても画面は見やすくなっています。

カメラからの制御信号により、映像方式を 1080/60 フィールドと 1080/50 フィー ルドに切り替えることができます。（AJ-HVF21G のみ） 07.21G/27G国内(23)06.4.710:44ページ6J-7

TALLY スイッチが「HIGH」または「LOW」の位置のときに動作し、撮影中に点灯し

ます。また、ビューファインダー内の REC ランプと同様に点滅し、警告表示も行いま

点灯時の明るさは、TALLY スイッチ (HIGH または LOW) で切り替えることができま

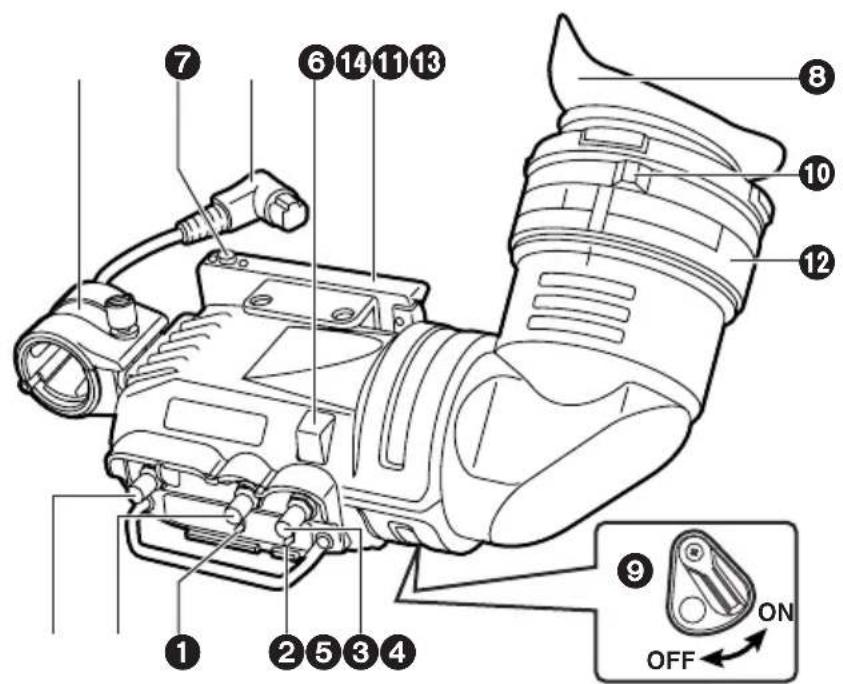

ビューファインダーの取り付け、取り外しに使用します。 ビューファインダーストッパー

撮影中に点灯します。また、ビューファインダー内の REC ランプと同様に点滅し、警

レバーを OFF 側にすると、バックタリーランプが隠れます。

カメラマンの視度に合わせて、ビューファインダー画面上の映像が最もはっきり見え

ピントを合わせやすくするために、ビューファインダー内の映像の輪郭を調整します。 カメラの出力信号には影響ありません。 PEAKING(ピーキング)つまみ

ビューファインダー内の画面の濃淡を調整します。 カメラの出力信号には影響ありません。 CONTRAST(濃淡)つまみ

ビューファインダー内の画面の明るさを調整します。 カメラの出力信号には影響ありません。 BRIGHT(明るさ)つまみ

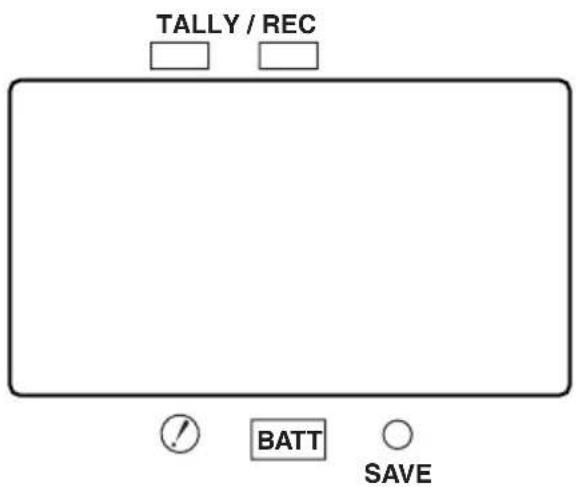

各ランプやブラウン管の表示内容は、組み合わせるカメラによって異なります。 詳しくは、カメラの取扱説明書をご覧ください。 内部 LED TALLY / REC BATT SAVE 07.21G/27G国内(23)06.4.710:44ページ8J-9

ビューファインダー左右位置固定リングを締めます。 標準スライドレール対応カメラの場合 ビューファインダーの取り付け

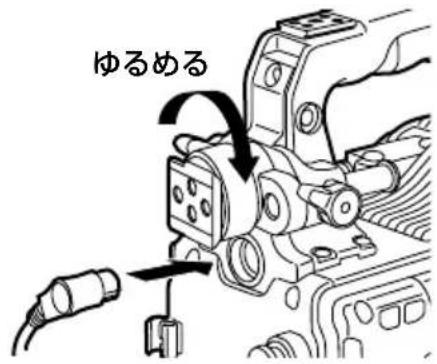

ビューファインダー左右位置固定リングをゆるめます。

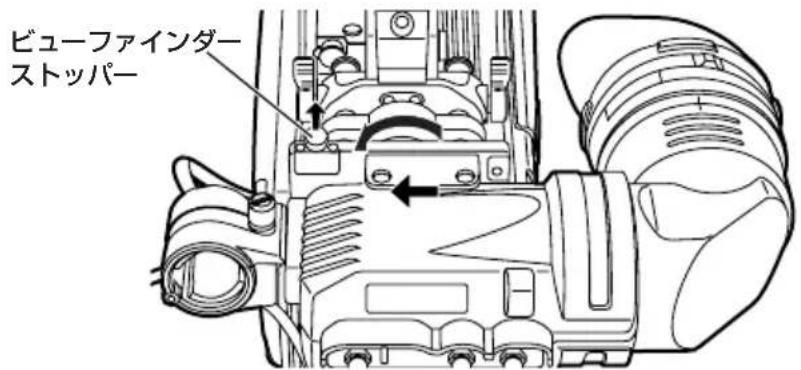

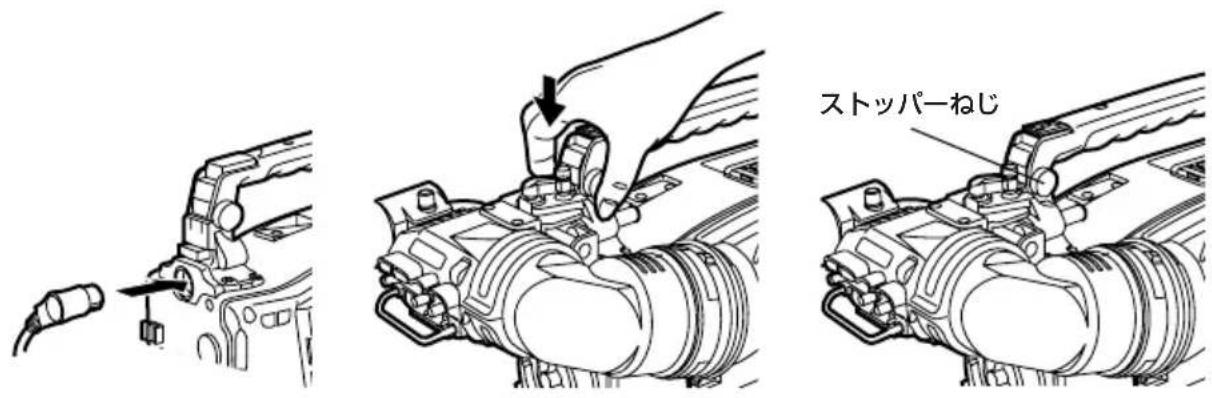

ビューファインダーストッパーを引き上げながら、ビューファインダーを矢印の 方向へスライドさせて取り付けます。

ビューファインダー接続端子にプラグを接続します。

ビューファインダー接続端子にプラグを接続するときはしっかり確実に押し込ん

カメラの POWER スイッチが「OFF」であることを確認します。 ビューファインダーストッパー

標準スライドレールには、下記のカメラが対応しています。 カメラのモデル No.AJ-HDX400AJ-HDX400PAJ-HDC27HAJ-HDC27HPAJ-HDC27HEAJ-HDC27HMCAJ-HVF21GAJ-HVF27BGビューファインダーのモデル No. 07.21G/27G国内(23)06.4.710:44ページ9J-10

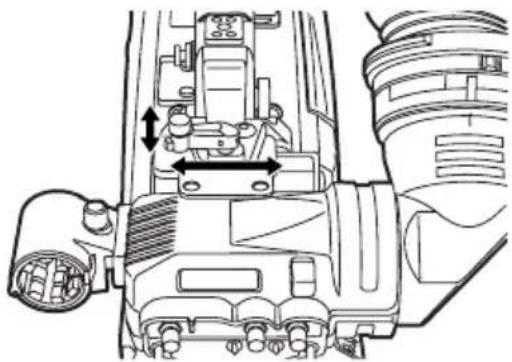

標準スライドレール対応カメラの場合 ビューファインダーの左右位置調整

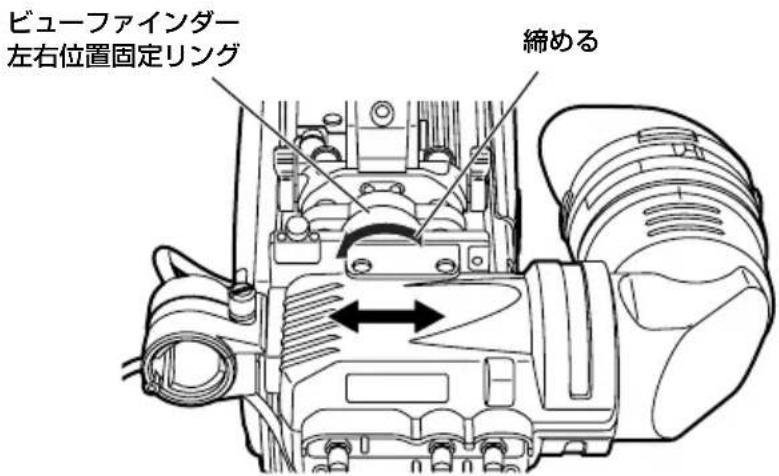

ビューファインダー左右位置固定リングを締めます。

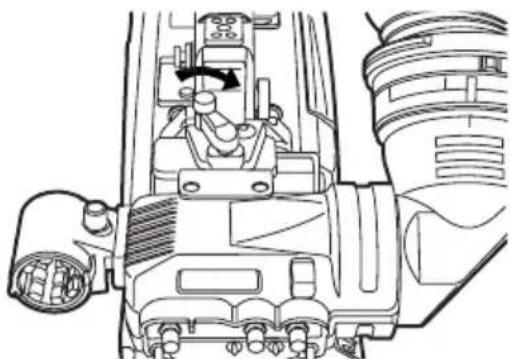

ビューファインダーを左右にスライドさせ、見やすい位置に調整します。

ビューファインダー左右位置固定リングをゆるめます。 ビューファインダー左右位置固定リング

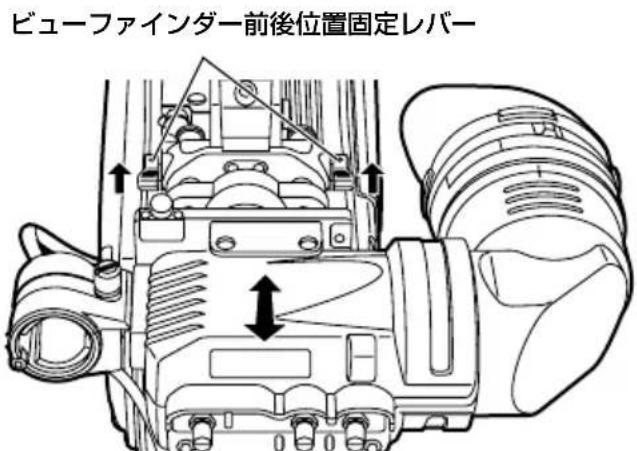

ビューファインダー前後位置固定レバーを締めます。

ビューファインダーを前後にスライドさせ、見やすい位置に調整します。

ビューファインダー前後位置固定レバーをゆるめます。 ビューファインダー前後位置固定レバー 07.21G/27G国内(23)06.4.710:44ページ10J-11 標準スライドレール対応カメラの場合 ビューファインダーの取り外し

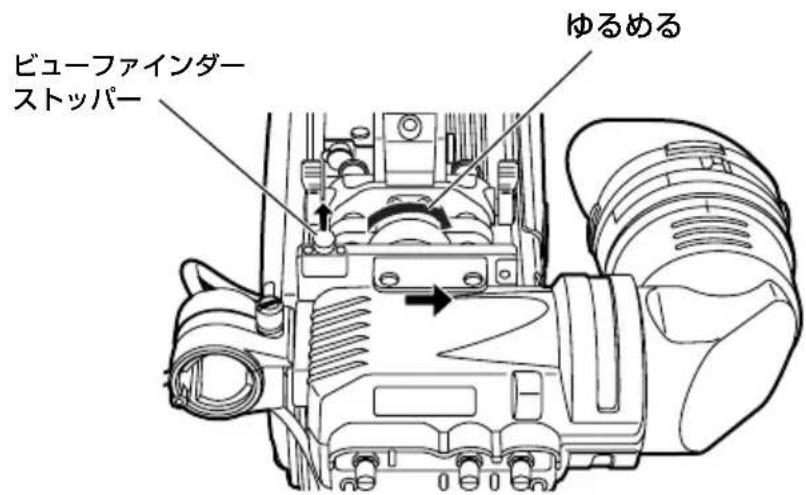

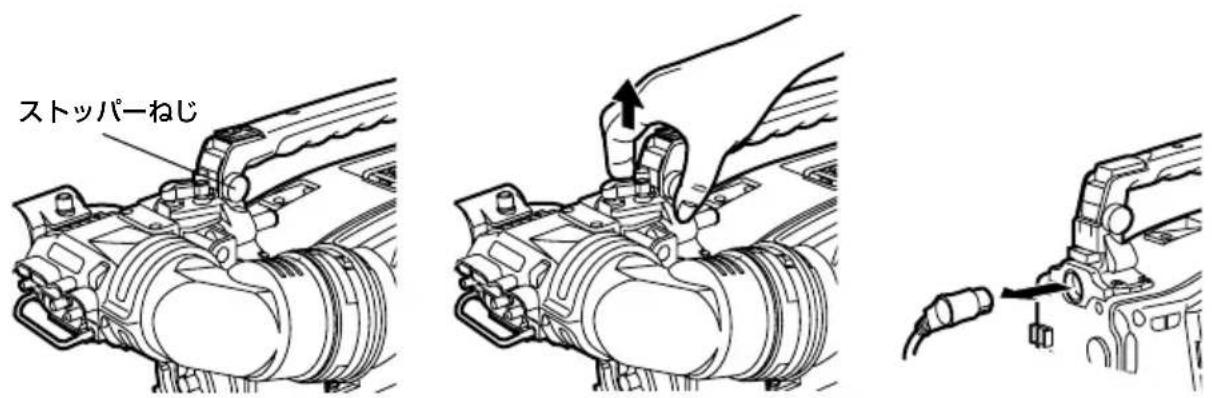

ビューファインダーストッパーを引き上げながら、ビューファインダーを矢印の 方向へスライドして取り外します。

ビューファインダーケーブルとマイクケーブルをクランプから外し、それぞれの

ビューファインダー左右位置固定リングをゆるめます。

カメラの POWER スイッチが「OFF」であることを確認します。 ビューファインダーストッパー

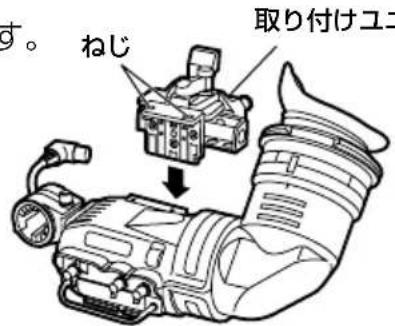

スライドレールから取り付けユニットへの変更

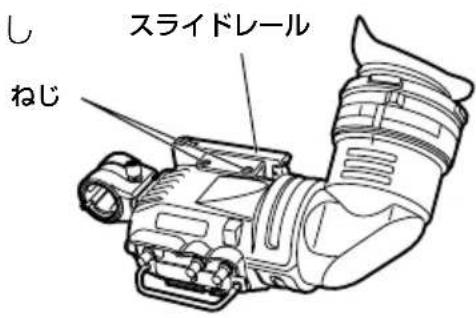

ねじ 2 本を外し、標準のスライドレールを外し

取り付けユニットを、ねじ 2 本で取り付けます。 取り付けユニット対応カメラの場合 標準のスライドレールを取り外し、取り付けユニット（VYQ1818）に交換することが できます。取り付けユニットをお求めになる場合は、補修部品としてお買い上げの販売店 にお申し付けください。 取り付けユニットには、下記のカメラが対応しています。 カメラのモデル No.AJ-HDC20AAJ-HDC20APAJ-HDC27FAJ-HDC27FPAJ-HDC27FEAJ-HDC27FMCAJ-HVF21GAJ-HVF27BGビューファインダーのモデル No. 07.21G/27G国内(23)06.4.710:44ページ12J-13 取り付けユニット対応カメラの場合 ビューファインダーの取り付け ビューファインダーの取り外し

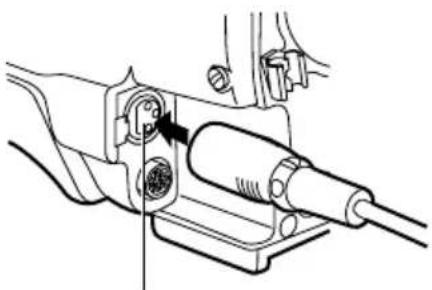

ビューファインダー接続端子にプラグを接続します。

ビューファインダー接続端子にプラグを接続するときはしっかり確実に押し込ん

カメラの POWER スイッチが「OFF」であることを確認します。

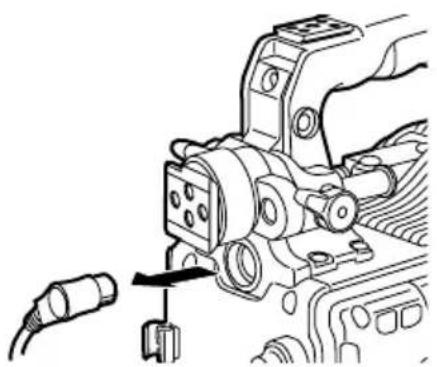

ビューファインダーケーブル端子からプラグを抜き取ります。

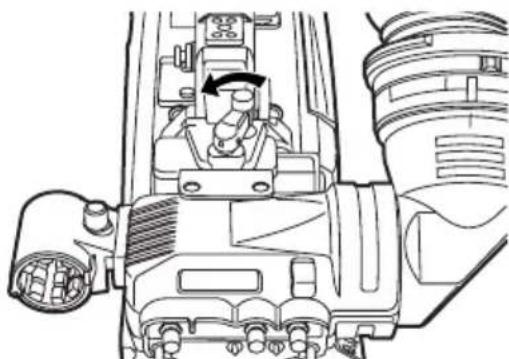

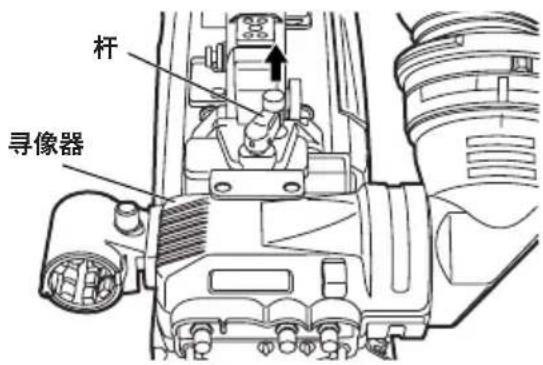

ストッパーネジを緩め、ビューファインダーを真上に引き上げて、抜き取ります。

ビューファインダーを抜き取る時は、両手で行ってください。片手ではスムーズ に取り外すことができない場合があり、またファインダーが破損するおそれがあ

カメラの POWER スイッチが「OFF」であることを確認します。 07.21G/27G国内(23)06.4.710:44ページ13J-14

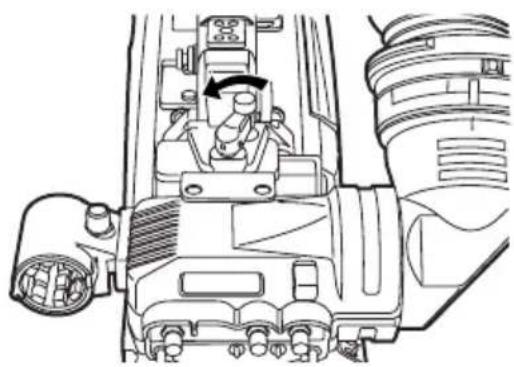

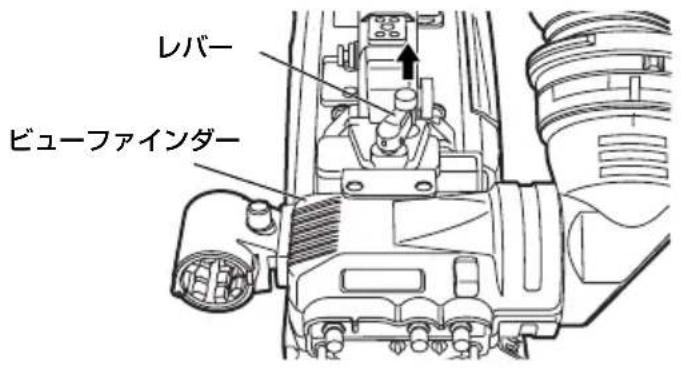

ビューファインダー前後左右位置固定レバーを引き上げるとロックがはずれます。

ビューファインダーを前後左右に移動させ、位置を調整します。

ビューファインダー前後左右位置固定レバーをロック位置まで締めます。 07.21G/27G国内(23)06.4.710:44ページ14J-15

ビューファインダーの画面の状態を調整します。 明るさ：BRIGHT つまみで調整します。 濃 淡：CONTRAST つまみで調整します。 輪 郭：PEAKING つまみで調整します。

視度調整リングPEAKING つまみCONTRAST つまみBRIGHT つまみPEAKING CONTRAST BRIGHT

カメラの POWER スイッチを「ON」にします。ビューファインダーに画像が見

カメラの POWERスイッチを「ON」にします。

カメラの OUTPUT スイッチを「BAR」にします。

ビューファインダーの BRIGHT と CONTRAST つまみを回して、画像の明るさ とコントラストを調整します。 PEAKING つまみを回すと、画像をよりシャープに調整できます。 シャープにすると、レンズでのピント合わせがやり易くなります。

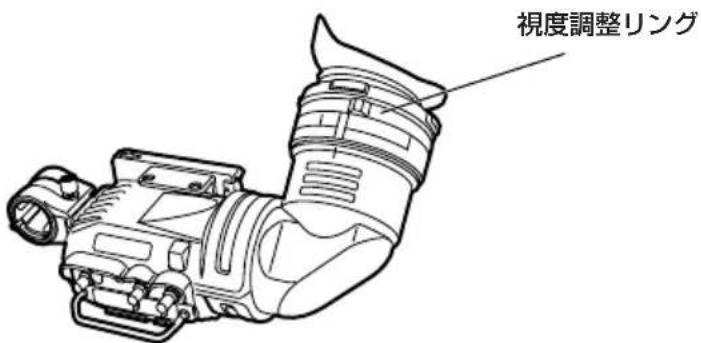

視度調整リングを回して、ビューファインダーの画像がはっきり見えるように調

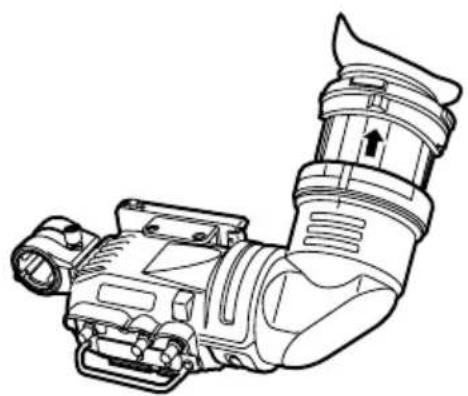

CRT 画面やミラーにほこりが付着した場合、アイピースを取り外して除去してください。

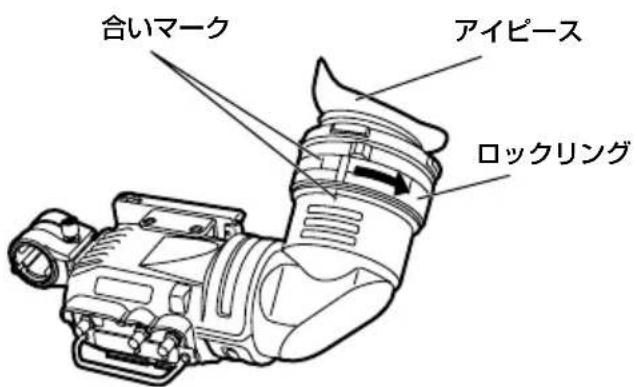

ミラーは表面に特殊処理をほどこしていますので、絶対にふかないでください。ほこりが 付着した時はブロワなどで、ふき飛ばしてください。 アイピースロックリング合いマーク

ロックリングを時計と反対方向にいっ ぱいに回し、ロックリングとビューフ ァインダーの筒の合いマークを合わせ

1 ロックリングの合いマークをビューファインダーの筒の合いマークに合わせ、アイ ピースを差し込みます。 2 ロックリングを時計方向に、 の位置まで確実に回してください。 LOCK 07.21G/27G国内(23)06.4.710:44ページ16J-17

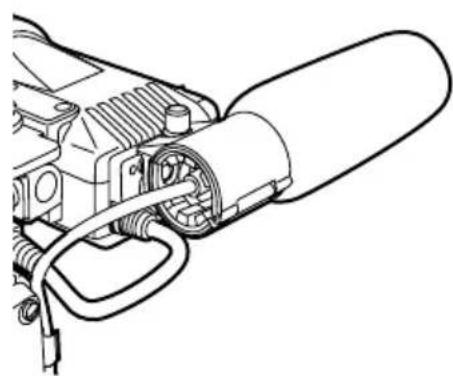

マイクキット AJ-MC700P、AJ-MC900G（別売品）のマイクを取りつけることができ

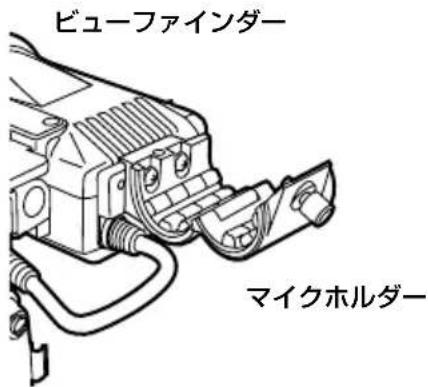

ビューファインダーMICIN 端子マイクホルダー

マイクの接続ケーブルをカメラの MICIN 端子に接続します。 07.21G/27G国内(23)06.4.710:44ページ17J-18

へ、お申し付けください。 お買い上げの販売店がご不明の場合は、当社（裏表紙）までご連絡ください。 ※ 内容により、お近くの窓口をご紹介させていただく場合がございますので、ご了承ください。

お買い上げ日・販売店名などの記入を必ずお 確かめの上、お買い上げの販売店からお受け

内容をよくお読みいただいた上、大切に保存

万一、保証期間内に故障が生じた場合には、 保証書記載内容に基づき、「無料修理」させて

当社では、ビューファインダーの補修用性能 部品を、製造打ち切り後、8 年間保有してい

※ 補修用性能部品とは、その製品の機能を維 持するために必要な部品です。

定期点検は、機器の機能を常に良好な状態に 維持して、お客様が安心して機器をご使用い ただくためのものです。 部品の劣化、ゴミ、ホコリの付着などによる 突発的な故障、トラブルを未然に防ぐととも に、安定した機能、性能を維持するために、 定期点検（有料）を行われることを推奨いた

詳しい内容は、お買い上げの販売店にご相談

この取扱説明書を再度ご確認の上、お買い上げ の販売店までご連絡ください。 ◆保証期間中の修理は．．． 保証書の記載内容に従って、修理させていた だきます。詳しくは、保証書をご覧ください。 ◆保証期間経過後の修理は．．． 修理により、機能、性能の回復が可能な場合 は、ご希望により有料で修理させていただき

07.21G/27G国内(23)06.4.710:44ページ18J-19 電  源 ： DC12V(カメラより供給) 消費電力 ： 3.8W (AJ-HVF21G) 4.1W (AJ-HVF27BG)

ブラウン管： 2 インチ 高解像度モノクローム管 映像方式 ： 1080 本、50/60 フィールド切り替え式 (AJ-HVF21G) 720 本、60 フィールド (AJ-HVF27BG) 外部調整器： コントロールつまみ (BRIGHT,CONTRAST,PEAKING) スイッチ (TALLYHIGH/OFF/LOW,ZEBRAON/OFF) 許容温度 ： 0

許容湿度 ： 85%以下 (結露なきこと) 外形寸法 ： 240mm× 80mm× 206mm（幅 × 高さ × 奥行） 質  量 ： 750g

この仕様は、性能向上のため変更することがあります。 07.21G/27G国内(23)06.4.710:44ページ19J-20
