使用説明書 SCPX5V2 EPSON

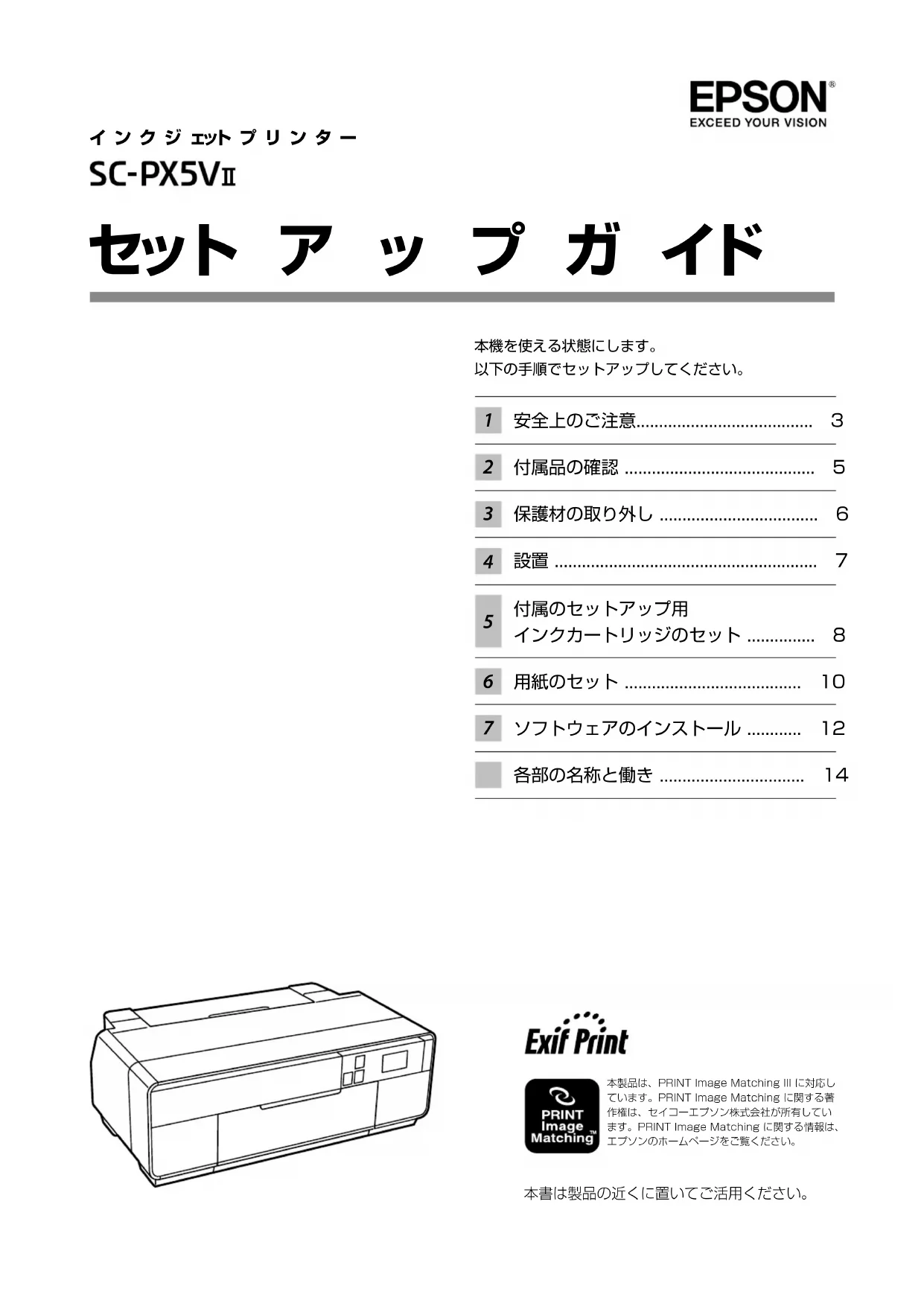

本製品は、PRINT Image Matching III に対応し ています。PRINT Image Matching に関する著 作権は、セイコーエプソン株式会社が所有してい ます。PRINT Image Matching に関する情報は、 エプソンのホームページをご覧ください。 セット ア ッ プ ガ イド イ ン ク ジ ェット プ リ ン タ ー

本書は製品の近くに置いてご活用ください。

必ず守っていただきたい内容を記載して います。この内容を無視して誤った取り 扱いをすると、製品の故障や、動作不良 の原因になる可能性があります。

関連した内容の参照ページを示しています。 ［セットアップ］ 操作パネルやコンピューターの画面に表 示される文字列やボタンは［ ］で囲んで

【OK】ボタン 操作パネルのボタン名称を示しています。

• 本書の画面は実際の画面と多少異なる場合があります。ま た、OS の違いや使用環境によっても異なる画面となる場 合がありますので、ご注意ください。

• 本書に掲載する Windows の画面は、特に指定がない限 り Windows 7 の画面を使用しています。 Windows の表記 Microsoft

8.1 operating System 日本語版

本書では、上記の OS（オペレーティングシステム）をそれ ぞ れ「Windows XP」「Windows Vista」「Windows 7」 「Windows 8」「Windows 8.1」と表記しています。また、 これらの総称として「Windows」を使用しています。 Mac OS の表記 本書では、OS X Mavericks を「Mac OS X v10.9.x」、OS X Mountain Lion を「Mac OS X v10.8.x」と表記してい

また、「Mac OS X v10.9.x」「Mac OS X v10.8.x」「Mac OS X v10.7.x」「Mac OS X v10.6.8」の総称として「Mac OS X」を使用しています。

「EPSON」、「EPSON EXCEED YOUR VISON」、「EXCEED

YOUR VISON」はセイコーエプソン株式会社の登録商標ま

Mac、Mac OS は 米 国 お よ び そ の 他 の 国 で 登 録 さ れ た Apple Inc. の商標です。 Microsoft, Windows, Windows Vista は、米国 Microsoft Corporation の米国およびその他の国における登録商標です。 Adobe、Reader は Adobe Systems Incorporated（ ア ド

その他の製品名は各社の商標または登録商標です。

• 本書の内容の一部または全部を無断転載することを禁止

• 本書の内容は将来予告なしに変更することがあります。

• 本書の内容にご不明な点や誤り、記載漏れなど、お気付き の点がありましたら弊社までご連絡ください。

• 運用した結果の影響については前項に関わらず責任を負 いかねますのでご了承ください。

• 本製品が、本書の記載に従わずに取り扱われたり、不適当 に使用されたり、弊社および弊社指定以外の、第三者に よって修理や変更されたことなどに起因して生じた障害 等の責任は負いかねますのでご了承ください。3

本製品を安全にお使いいただくために、お使いになる前には必ず本製品のマニュアルをお読みください。本製品のマニュ アルの内容に反した取り扱いは故障や事故の原因になります。本製品のマニュアルは、製品の不明点をいつでも解決で きるように手元に置いてお使いください。

本製品のマニュアルでは、お客様や他の人々への危害や 財産への損害を未然に防止するために、危険を伴う操作 やお取り扱いを次の記号で警告表示しています。内容を ご理解の上で本文をお読みください。

この表示を無視して誤った取り扱いをすると、人が死亡また は重傷を負う可能性が想定される内容を示しています。

この表示を無視して誤った取り扱いをすると、人が傷害を負 う可能性および財産の損害の可能性が想定される内容を示し

してはいけない行為（禁止行為）を示しています。 分解禁止を示しています。 濡れた手で製品に触れることの禁止を示していま

製品が水に濡れることの禁止を示しています。 必ず行っていただきたい事項（指示、行為）を示

電源プラグをコンセントから抜くことを示してい

特定の場所に触れることの禁止を示しています。

本製品の通風口を塞がないでください。 通風口を塞ぐと内部に熱がこもり、火災になるおそ れがあります。布などで覆ったり、風通しの悪い場 所に設置しないでください。また、マニュアルで指 示された設置スペースを確保してください。 N 「設置スペース」7 ページ

本製品を持ち上げる際は、無理のない姿勢で

無理な姿勢で持ち上げると、けがをするおそれが

不安定な場所、他の機器の振動が伝わる場所 に設置・保管しないでください。 落ちたり倒れたりして、けがをするおそれがあります。 油煙やホコリの多い場所、水に濡れやすいな ど湿気の多い場所に置かないでください。 感電・火災のおそれがあります。

AC100V 以外の電源は使用しないでください。 感電・火災のおそれがあります。 電源プラグは、ホコリなどの異物が付着した 状態で使用しないでください。 感電・火災のおそれがあります。 電源コードのたこ足配線はしないでください。 発熱して火災になるおそれがあります。 家庭用電源コンセント（AC100V）から直接電源

破損した電源コードを使用しないでください。 感電・火災のおそれがあります。 電源コードが破損したときは、エプソンの修理窓 口に相談してください。 また、電源コードを破損させないために、以下の

• 無理に曲げたり、ねじったり、引っ張ったりし

• 熱器具の近くに配線しない 付属の電源コード以外は使用しないでくださ い。また、付属の電源コードを他の機器に使

感電・火災のおそれがあります。 電源プラグをコンセントから抜くときは、 コードを引っ張らずに、電源プラグを持って

コードの損傷やプラグの変形による感電・火災の

電源プラグは定期的にコンセントから抜い て、刃の根元、および刃と刃の間を清掃して

電源プラグを長期間コンセントに差したままにし ておくと、電源プラグの刃の根元にホコリが付着 し、ショートして火災になるおそれがあります。 電源プラグは刃の根元まで確実に差し込んで

濡れた手で電源プラグを抜き差ししないでく

長期間ご使用にならないときは、安全のため 電源プラグをコンセントから抜いてください。

異物や水などの液体が内部に入ったときは、 そのまま使用しないでください。 感電・火災のおそれがあります。 すぐに電源を切り、電源プラグをコンセントから 抜いてから、販売店またはエプソンの修理窓口に

マニュアルで指示されている箇所以外の分解 は行わないでください。 可燃ガスおよび爆発性ガス等が大気中に存在 するおそれのある場所では使用しないでくだ さい。また、本製品の内部や周囲で可燃性ガ スのスプレーを使用しないでください。 引火による火災のおそれがあります。 煙が出たり、変なにおいや音がするなど異常 状態のまま使用しないでください。 感電・火災のおそれがあります。 異常が発生したときは、すぐに電源を切り、電源 プラグをコンセントから抜いてから、販売店また はエプソンの修理窓口に相談してください。 アルコール、シンナーなどの揮発性物質のあ る場所や火気のある場所では使用しないでく

感電・火災のおそれがあります。 お客様による修理は、危険ですから絶対にし

各種ケーブルは、マニュアルで指示されてい る以外の配線をしないでください。 発火による火災のおそれがあります。また、接続 した他の機器にも損傷を与えるおそれがあります。 開口部から内部に、金属類や燃えやすい物など を差し込んだり、落としたりしないでください。 感電・火災のおそれがあります。 液晶ディスプレイが破損したときは、中の液 晶に十分注意してください。 万一以下の状態になったときは、応急処置をして

• 皮膚に付着したときは、付着物を拭き取り、水 で流し石けんでよく洗い流してください。

• 目に入ったときは、きれいな水で最低 15 分間 洗い流した後、医師の診断を受けてください。

• 口に入ったときは、速やかに医師に相談してく

製品内部の、マニュアルで指示されている箇 所以外には触れないでください。 感電や火傷のおそれがあります。 雷が鳴り出したら、電源コンセントに接続さ れている機器（製品本体、電源コード）に触

本製品を移動する際は、電源を切り、電源プ ラグをコンセントから抜き、全ての配線を外 したことを確認してから行ってください。 コードが傷つくなどにより、感電・火災のおそれ

各種ケーブルを取り付ける際は、取り付ける 向きや手順を間違えないでください。 火災やけがのおそれがあります。 マニュアルの指示に従って、正しく取り付けてく

本製品の上に乗ったり、重いものを置いたり

特に、子どものいる家庭ではご注意ください。 倒れたり壊れたりして、けがをするおそれがあり

電源投入時および印刷中は、排紙ローラー部 に指を近付けないでください。 指が排紙ローラーに巻き込まれ、けがをするおそ れがあります。用紙は、完全に排紙されてから手

本製品を保管・輸送するときは、傾けたり、 立てたり、逆さまにしないでください。 インクが漏れるおそれがあります。

インクが皮膚に付いてしまったり、目や口に 入ってしまったときは以下の処置をしてくだ

• 皮膚に付着したときは、すぐに水や石けんで洗

• 目に入ったときはすぐに水で洗い流してくださ い。そのまま放置すると目の充血や軽い炎症を おこすおそれがあります。異常がある場合は、 速やかに医師に相談してください。

• 口に入ったときは、速やかに医師に相談してく

インクカートリッジを分解しないでください。 分解するとインクが目に入ったり皮膚に付着する

インクカートリッジは強く振らないでください。 強く振ったり振り回したりすると、カートリッジ からインクが漏れるおそれがあります。 印刷用紙の端を手でこすらないでください。 用紙の側面は薄く鋭利なため、けがをするおそれ

インクカートリッジは、子どもの手の届かな い場所に保管してください。5

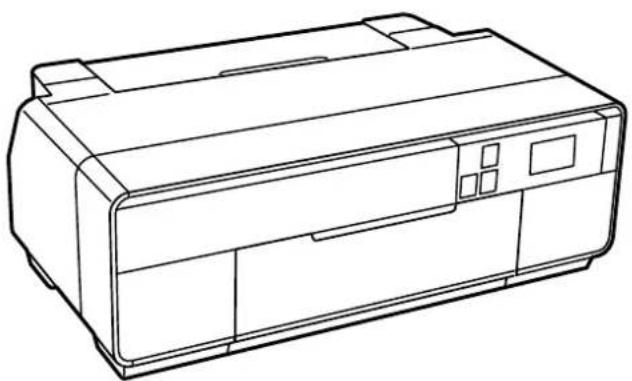

以下のものがそろっていること、それぞれに損傷がないことを確認してください。 □ プリンター □ ロール紙ホルダーロール紙で印刷するときに使用します。□ ディスクトレイディスクレーベルに印刷するときに使用し □ ディスク印刷位置確認用シート（紙製）ディスクレーベルの印刷の前に試し印刷ができます。□ セットアップ用インクカートリッジ（9 個）本体に装着する直前まで開封しないでください。品質保持のため、真空パックにしてい □ 電源コード □ ソフトウェアディスク □ セットアップガイド（本書）□ 保証書＊ このほかにも各種ご案内や試供品が入っていることがあります。

USB ケーブルや LAN ケーブルは付属されていませんので、別途用意してください。

セットアップガイド（本書） 本機を使えるようにするまでの手順と各部の名称と働きを掲載しています。 ユーザーズガイド（PDF） 使い方の概要、トラブル対処法などを掲載しています。 ネットワークガイド（PDF） ネットワークに接続したときの使い方を掲載しています。 PDF マニュアルは、ソフトウェアディスクに収録されています。Adobe Reader やプレビュー（Mac OS X）などで ご覧ください。6

本機を設置する前に、保護材を取り外してください。なお、保護材の形状や個数、貼付場所などは予告なく変更するこ

本機に貼ってあるテープを全て剥がします。

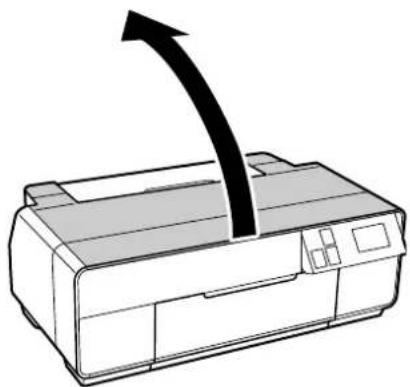

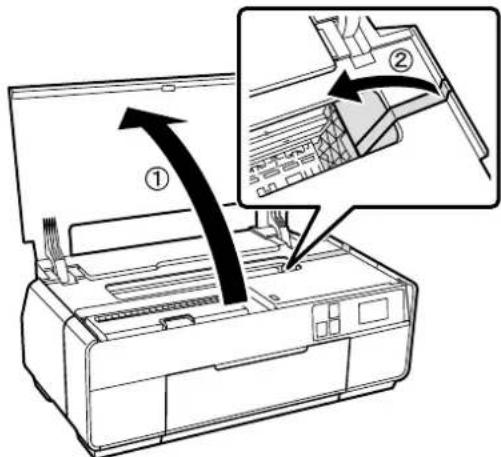

プリンターカバーを開け、プリントヘッドを固 定しているテープを剥がします。

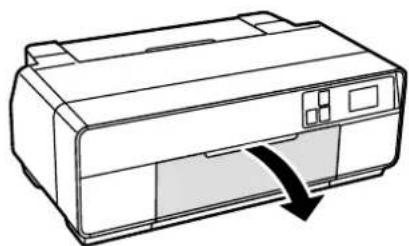

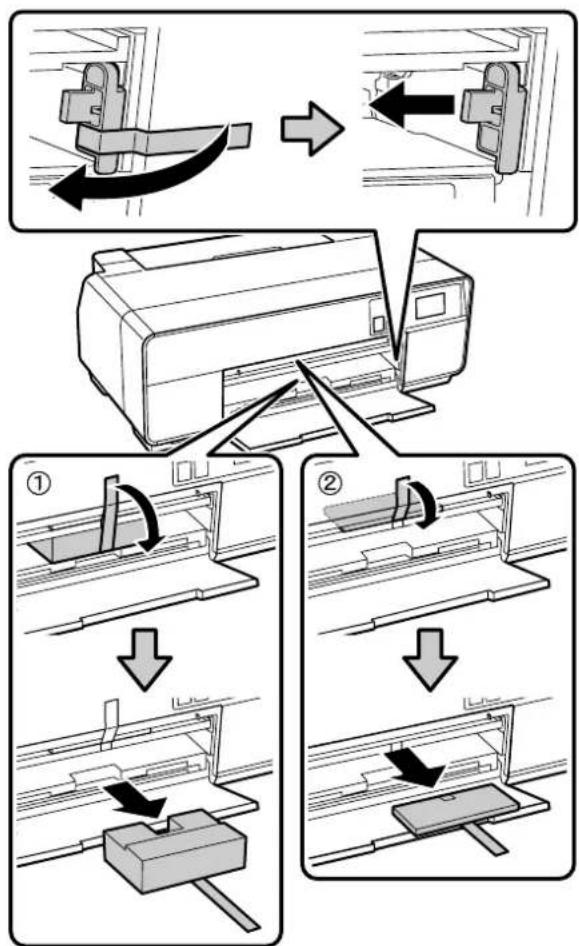

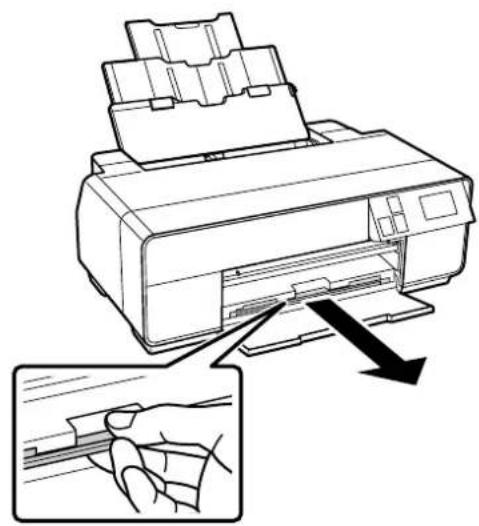

前面手差しトレイから輸送保護材を取り外しま

取り外した輸送保護材は再輸送の際に使用しますので、製品が入っていた梱包箱などに入れて大切に保管してください。

本機は以下の条件を満たす場所に設置してください。

• 本機の質量約 16.0 kg（インクカートリッジ、

を含む）に十分耐えられる、水平で安定した場所

• 本機の操作やメンテナンスに支障のないよう、周囲に 十分なスペースを確保できる場所 N 「設置スペース」7 ページ

• 温度 10 ～ 35 ℃、湿度 20 ～ 80 %の場所 ただし、上記の条件を満たしていても、使用する用紙の 条件を満たしていないと、正しく印刷できないことがあ ります。必ず用紙の条件も満たした場所で使用してくだ

詳しくは、用紙のマニュアルを参照してください。 冬に乾燥する地域やエアコンが稼働している環境、直射 日光があたる場所で使用するときは、乾燥しないように 注意し、条件範囲内の湿度を保つようにしてください。

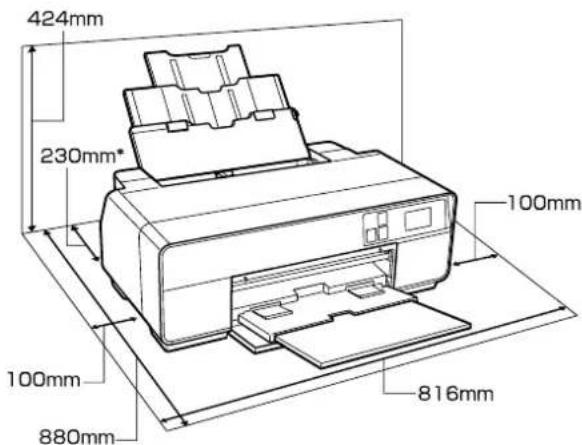

作業しやすいように十分なスペースを確保して設置して

• ボード紙をセットして印刷するときは、本機の後方ス ペースを 320mm 以上確保してください。

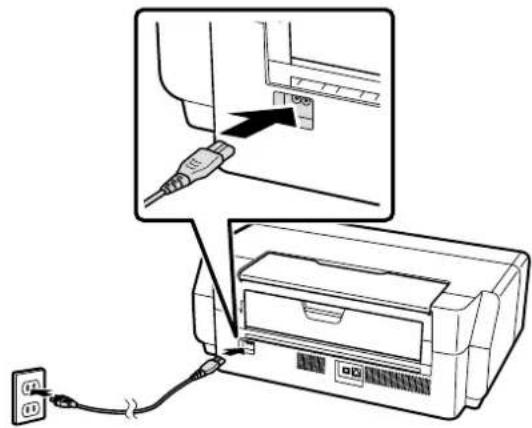

AC100V の電源以外は使用しないでください。

電源プラグを、スイッチ付テーブルタップなどに接続しない でください。プリントヘッドの動作中に電源が切れると、プ リントヘッドが乾燥して印刷できなくなるおそれがありま

操作パネルは角度を変えることができます。

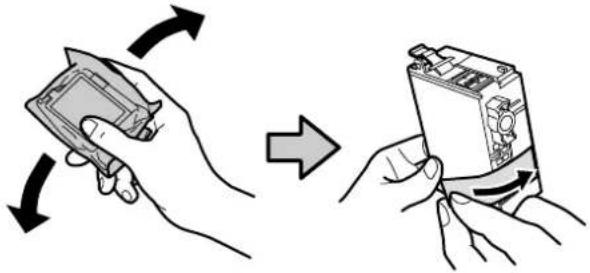

インクカートリッジを図のように持って 4 ～ 5 回振った後、袋から取り出し、テープ（黄色）

インクカートリッジを振ると、内部でカチカチ音がすることがあります。 以下の部分には触らないでください。正常に印刷できなくなるおそれがあります。

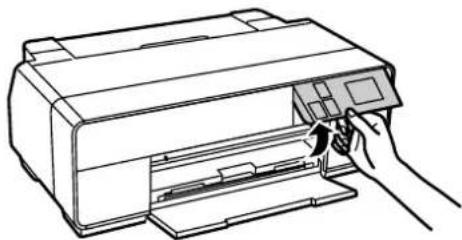

5. 付属のセットアップ用インクカートリッジのセット

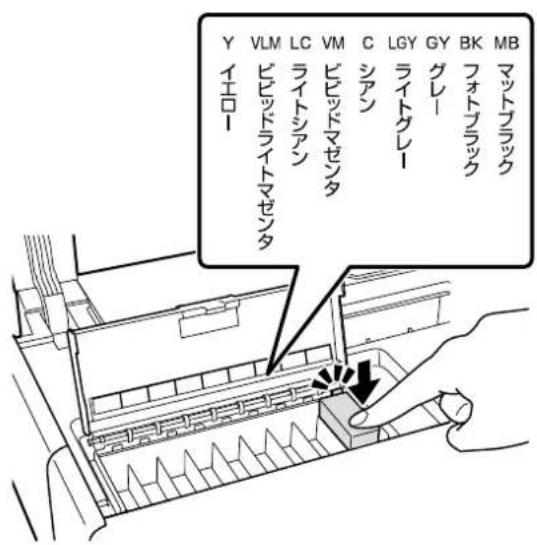

本機のラベルで各色の位置を確認し、インク カートリッジをセットします。 カチッと音がするまで押し込んでください。

9 種類全てのインクカートリッジをセットしてください。ひとつでもセットされていないと初期充填されません。

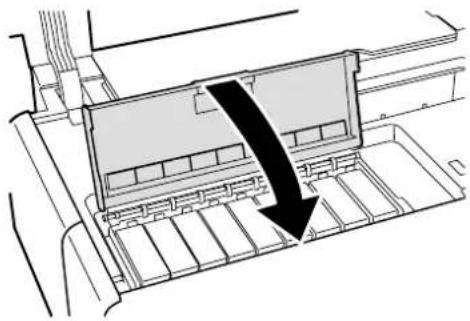

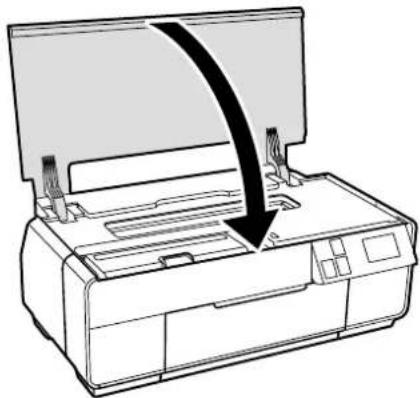

プリンターカバーを閉めます。 インクの初期充填が始まります。インク充填は約 10 分かかります。

充填中は、カートリッジカバーを開けたり、電源を切ったりしないでください。

操作パネルの画面に、［初期充填が終了しまし た。］が表示されているときは、［次へ］を押す と、ホーム画面に戻ります。 初期充填終了後、一定時間が過ぎると自動でホーム

購入直後のインク初期充填では、プリントヘッドノズル（インクの吐出孔）の先端部分までインクを満たして印刷できる状態にするため、その分インクを消費します。そのため、初回は 2 回目以降に取り付けるインクカートリッジよりも印刷できる枚数が少なくなることがあります。

カタログなどで公表されている印刷コストは、JEITA（社団法人電子情報技術産業協会）のガイドラインに基づき、2 回目以降のカートリッジで算出しています。10

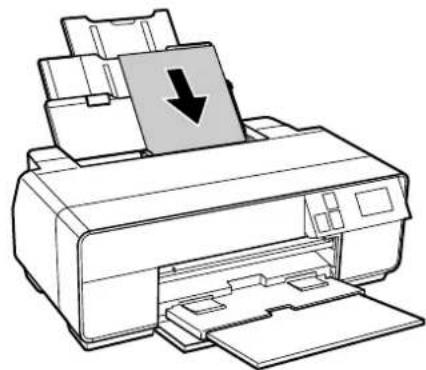

オートシートフィーダーに用紙をセットします。

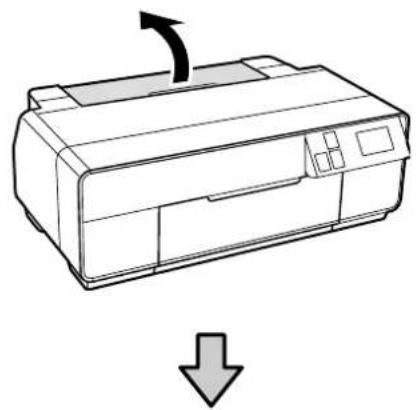

用紙サポートを開いて、いっぱいに引き出しま

印刷する面を手前にして、縦長に用紙をセット

用紙はオートシートフィーダーの右端にセットします。

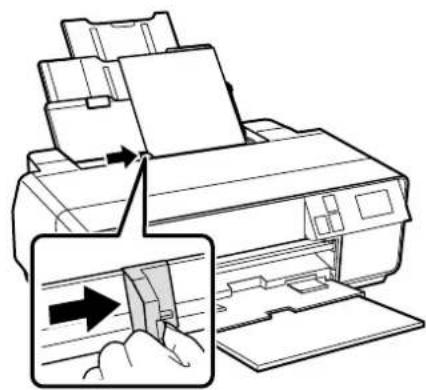

エッジガイドのつまみをつまんで、用紙の幅に 合わせます。11

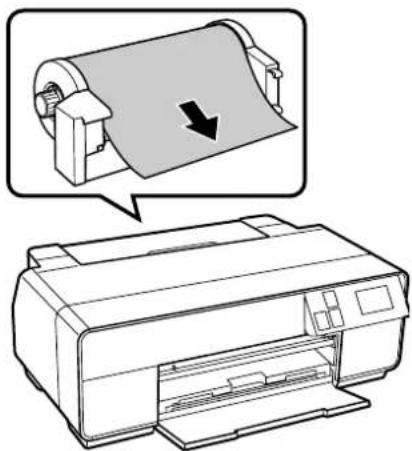

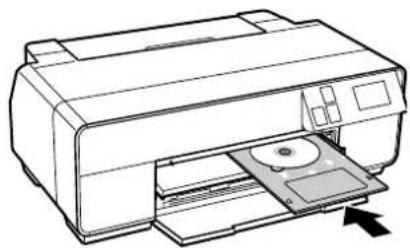

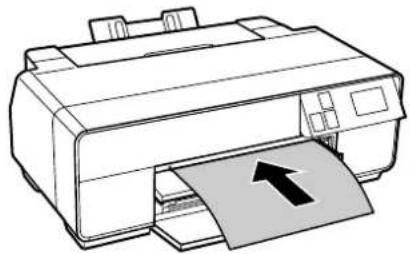

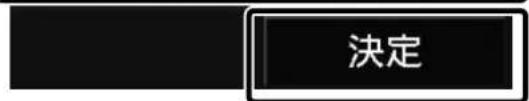

用紙サイズと種類を設定する画面が表示されます。 画面に従って、セットした用紙を設定して［決定］を押します。 本機にはオートシートフィーダーのほかに以下の給紙方法があります。各給紙方法の詳細は、『ユーザーズガイド』（PDF）をご覧ください。 背面用紙サポートを開けて、前面手差しトレイから給紙します。 前面手差しトレイから給紙します。 付属のロール紙ホルダーを背面にセットして使用します。 ディスクトレイを使用して、前面手差しトレイから給紙しま す。12

お使いのコンピューターにディスクドライブが装着されていないときは、以下にアクセスして作業を進めてください。＜ http://epson.sn ＞ 最新の OS 対応状況はエプソンのホームページをご覧ください。＜ http://www.epson.jp/support/taiou/os/ ＞ Windows

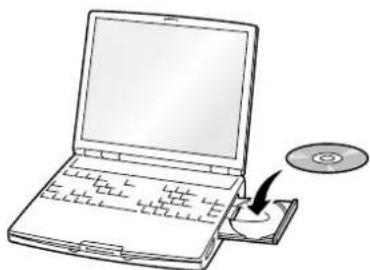

コンピューターにソフトウェアディスクをセッ

「自動再生」画面が表示されたら、［InstallNavi.exeの実行］をクリックし、「ユーザーアカウント制御」画面では操作を続行してください。

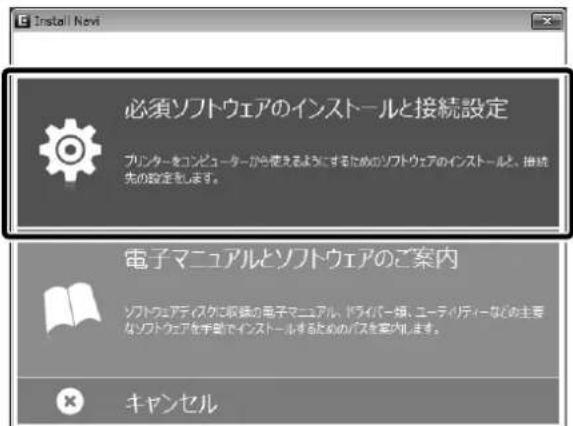

[ 必須ソフトウェアのインストールと接続設定 ]

この後は画面の指示に従ってインストールを進

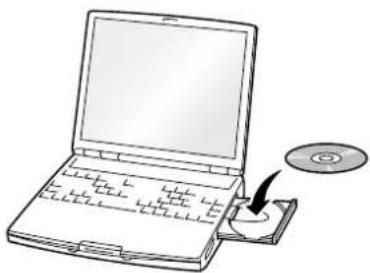

コンピューターにソフトウェアディスクをセッ

表示されたアイコンをダブルクリックして作業 を進めます。13

スマートフォンやタブレット端末などのスマートデバイ スから印刷するときは、以下から Epson iPrint をイン ストールします。詳細は以下の URL または QR コード

iPrint 等、スマートデバイス用の印刷アプリは最新版をお使 いください。詳細はアプリケーションソフト提供元にお問い 合わせください。14

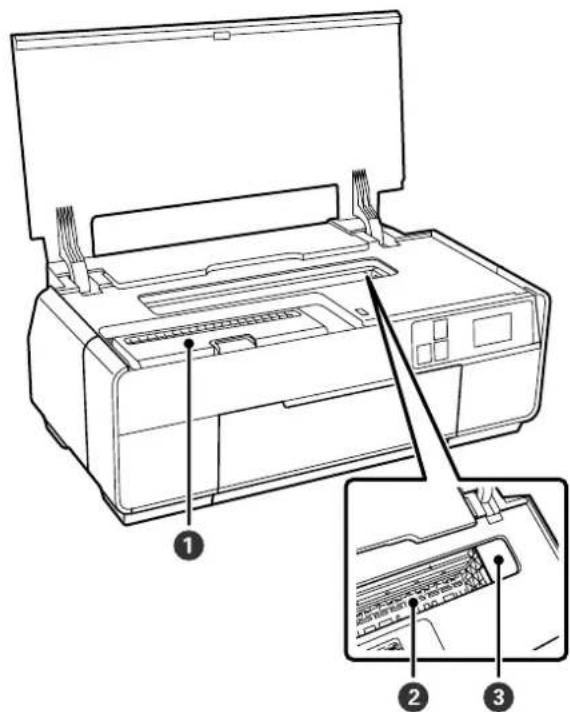

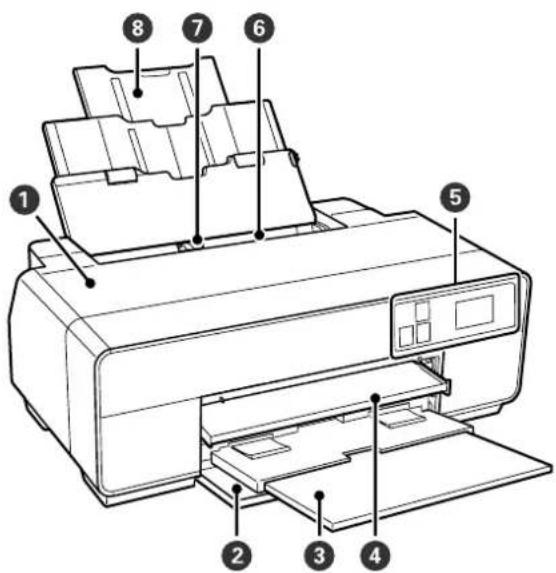

インク交換や内部の清掃、紙詰まりのときに開けます。 通常は必ず閉じた状態でお使いください。

前面手差トレイを出す前や排紙トレイを引き出す前に

印刷された用紙を保持します。印刷するときに引き出

ファインアート紙、ボード紙、ディスクトレイをセッ トするときに、中央部を押して出します。

オートシートフィーダー セットされた用紙を自動的に給紙します。

セットする用紙のサイズに応じて左右に移動させま す。用紙が斜めに給紙されるのを防ぎます。

セットした用紙を前後に倒れずに、円滑に給紙できる

フチなし印刷時に用紙からはみ出したインクを吸収す

左右に移動しながら、高密度化ノズルでインクを吐出 して印刷します。プリントヘッドは絶対に手で動かさ ないでください。15

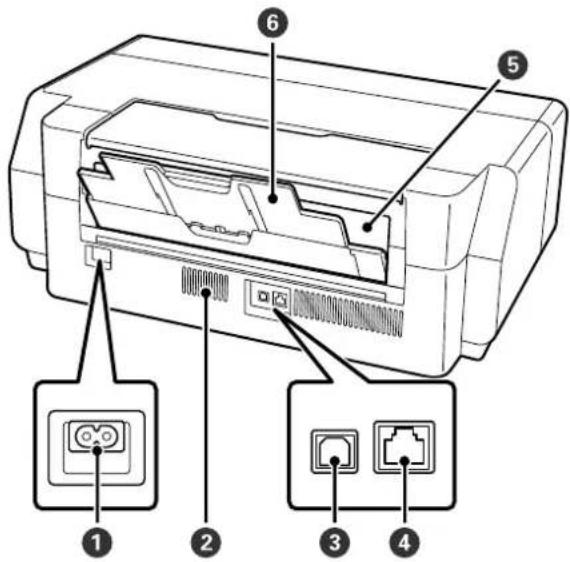

内部の空気を排出します。通風口を塞がないでくださ

USB ポート USB ケーブルを接続します。

LAN ポート LAN ケーブルを接続します。

ファインアート紙、ロール紙をセットするときに、開

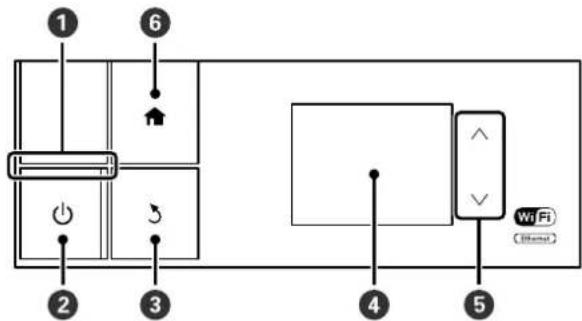

点灯：電源が入っています。 消灯：電源が入っていません。

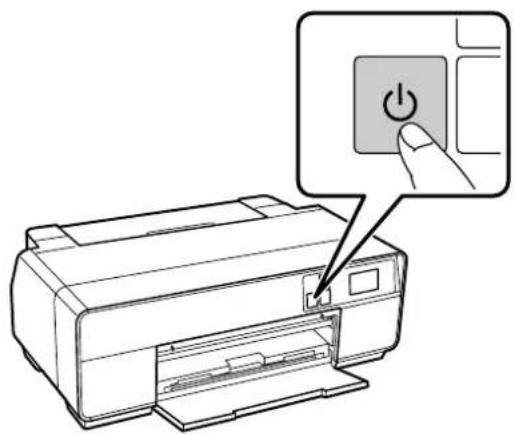

】ボタン（電源ボタン） 本機の電源を入れたり、切ったりします。

】ボタン（戻るボタン） 各機能の実行中に押すと、ひとつ前の画面に戻ります。

本機の状態やメニュー、エラーメッセージなどが表示

メニュー表示中にメニュー項目や設定値を選択すると

】ボタン（ホームボタン） ホーム画面を表示します。 N「ホーム画面の見方」16 ページ16

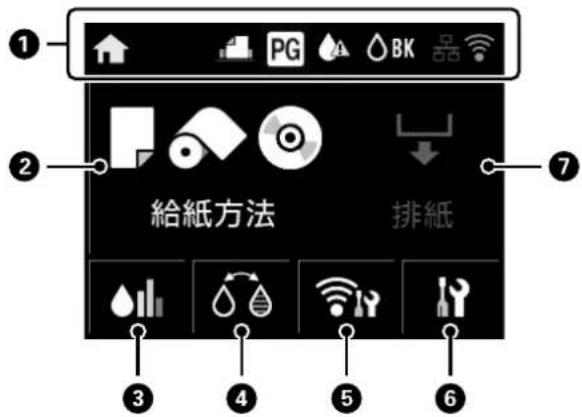

はアイコンを押すと設定や確認などのメニュー

アイコンの内容は以下でご確認ください。 ホーム画面になっていることを示していま

インクが残り少ないため、新しいインク カートリッジの準備が必要です。 現在選択されているブラックインクの種類 が、以下のアイコンで表示されます。

有線 LAN に接続していると表示されま

無線 LAN の接続状態と電波状態、動作モー

無線 LAN に接続されていないときは、ア イコンは表示されません。 電波状態は、線の本数で示します。 動作モードにより、以下のようにアイコン

Wi-Fi Direct モード シンプル AP モード

無線 LAN または有線 LAN に接続中は、無線 LAN・有線

LAN のアイコンの位置に以下のアイコンが表示されます。 ホーム画面の見方17

（給紙方法 / 用紙設定）ボタン 用紙が給紙されていないときは［給紙方法］が表示さ れます。選択した［給紙方法］の手順を画面で確認し ながら進めることができます。 用紙が給紙されているときは［用紙設定］が表示され ます。用紙サイズ、用紙種類の設定ができます。

（インク残量の表示）ボタン インク残量の目安や状態が表示されます。 インクカートリッジの状態により、以下のようにアイ

問題ありません。インジケーターの 高さはカートリッジ内のインクの量

インクが残り少ないため、新しいイ ンクカートリッジの準備が必要です。 印刷途中でインクが限界値以下にな ることがありますので、できるだけ 早くインクカートリッジを交換する

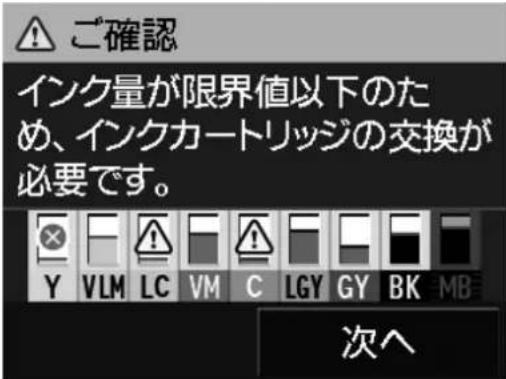

印刷中やインク交換時、インクカートリッジエラーが発生し たときもインク残量アイコンが表示されます。インク交換時 やエラー発生時は、以下のように交換対象やエラーが発生し ているインクカートリッジが

Y イエロー VLM ビビッドライトマゼンタ LC ライトシアン VM ビビッドマゼンタ C シアン LGY ライトグレー GY グレー BK フォトブラック MB マットブラック

（ブラックインク切替）ボタン 使用するブラックインク種類の切り替えができます。

（ネットワーク概要表示）ボタン コンピューターとの接続状態が表示されます。また、 ［メニュー］から直接［ネットワーク設定］などが表

（セットアップ）ボタン メンテナンスの実行や各種設定の変更ができます。

（カット・排紙）ボタン 給紙されている用紙を排紙できます。 ロール紙が給紙されているときは、以下ができます。

ロール紙の印刷終端ををカット位置まで移動

ロール紙の印刷終端をカット位置まで移動後、排紙
