使用説明書 NP05LM1 NEC

このたびは、NEC 無線 LAN ユニット NP05LM3（以降、「無線 LAN ユニット」と

呼びます）をお買い上げいただき、誠にありがとうございます。 この無線 LAN ユニットは、NEC プロジェクターにセットして使用します。対応す るプロジェクターについては、当社のカタログをご覧ください。 プロジェクターへの取り付け／取り外し、および無線 LAN の設定方法については、 プロジェクターに添付している取扱説明書をご覧ください。 本書は保証書を兼ねており、巻末に保証書があります。

・無線 LAN ユニット ........................ 1 ・使用上の注意（本書） ........................ 1

次の表の形名と対応地域・国の組み合わせと異なる状態で使用すると、使用した 国の電波法違反となりますので十分注意してください。

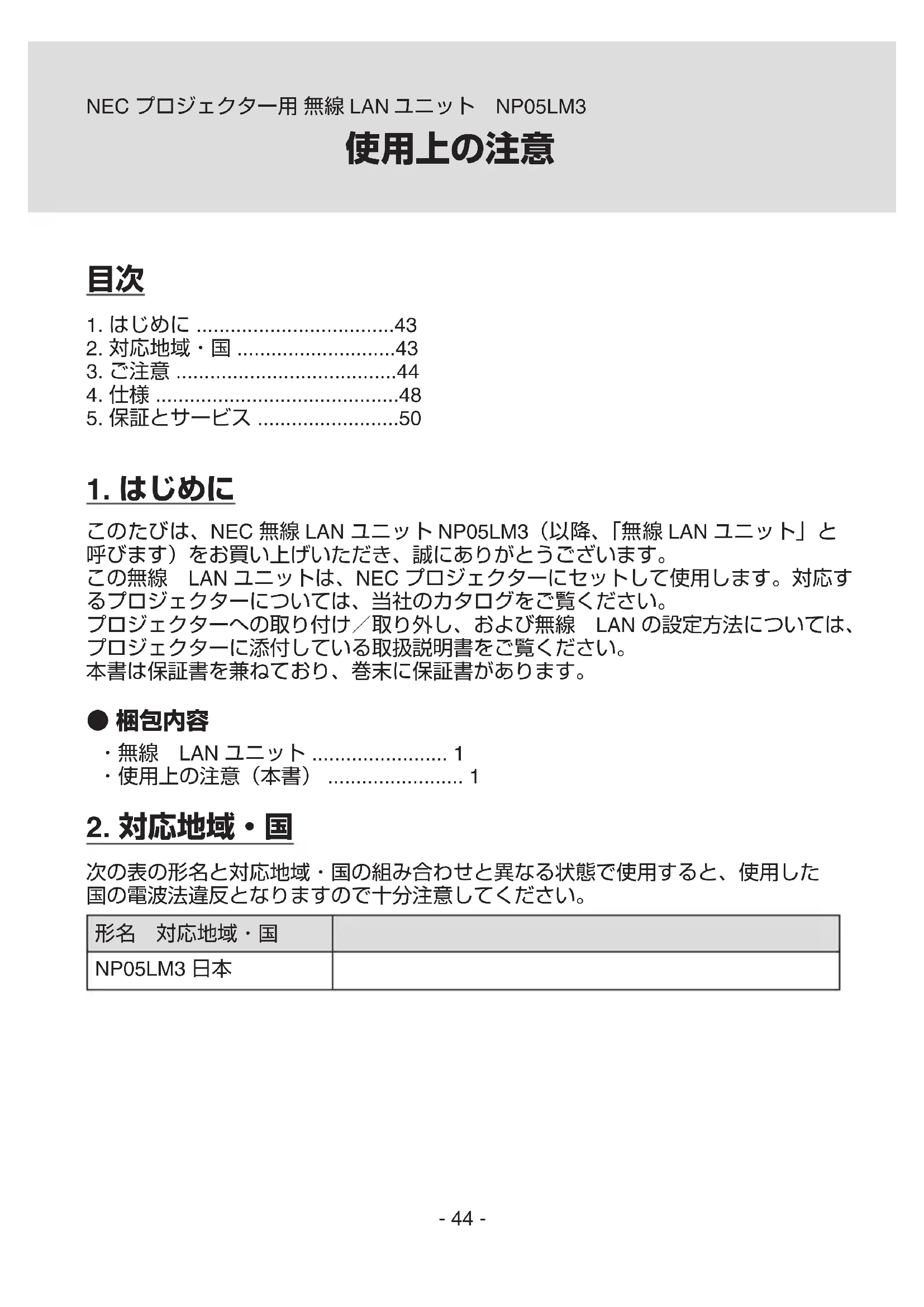

NEC プロジェクター用 無線 LAN ユニット　NP05LM3

5. 保証とサービス .........................50- 45 -

NEC プロジェクター用 無線 LAN ユニット　NP05LM3

無線 LAN ユニットを使用する際は、次の点にご注意ください。

この取扱説明書および製品への表示では、製品を安全に正しくお使いいただき、 あなたや他の人々への危害や財産への損害を未然に防止するために、いろいろな

その表示と意味は次のようになっています。 内容をよく理解してから本文をお読みください。 この表示を無視して、誤った取り扱いをすると、人が死亡や 大けがをするなど人身事故の原因となります。 この表示を無視して、誤った取り扱いをすると、人がけがを したり周囲の家財に損害をあたえたりすることがあります。

• 無線 LAN ユニットは、医療機器、原子力設備／機器、航空宇宙機器、輸送設備 ／機器など人命に関する設備や機器、および高度な信頼性を必要とする設備や 機器としての使用またはこれらに組み込んでの使用は意図されていませんので、 使用しないでください。

• 心臓ペースメーカーを使用している人の近くで無線 LAN ユニットを使用しない

• 医療機器の近くで無線 LAN ユニットを使用しないでください。医療機器に電磁 障害をおよぼし生命の危険があります。

• 無線 LAN ユニットを分解したり改造したりしないでください。火災や感電の原

• 風呂場や加湿器のそばなどの水分や湿気の多い場所に置いたり使用したりしな いでください。火災、感電、故障の原因となります。

• 静電気による破損を防ぐため、無線 LAN ユニットに触れる前に、身近な金属（ド アノブやアルミサッシなど）に手を触れて、身体の静電気を取り除いてください。

本製品を廃棄する際は、お買い上げの販売店、または自治体にお問い合わせく ださい。- 46 - ● 無線 LAN 製品ご使用時におけるセキュリティに関するご注意 無線 LAN では、LAN ケーブルを使用する代わりに、電波を利用してパソコン等と 無線アクセスポイント間で情報のやり取りを行うため、電波の届く範囲であれば 自由に LAN 接続が可能であるという利点があります。 その反面、電波はある範囲内であれば障害物（壁等）を越えてすべての場所に届 くため、セキュリティに関する設定を行っていない場合、以下のような問題が発 生する可能性があります。

• 通信内容を盗み見られる 悪意ある第三者が、電波を故意に傍受し、 ID やパスワードまたはクレジットカード番号等の個人情報

などの通信内容を盗み見られる可能性があります。

悪意ある第三者が、無断で個人や会社内のネットワークへアクセスし、 個人情報や機密情報を取り出す（情報漏洩） 特定の人物になりすまして通信し、不正な情報を流す（なり

受した通信内容を書き換えて発信する（改ざん） コンピュータウィルスなどを流しデータやシステムを破壊する（破壊） などの行為をされてしまう可能性があります。 本来、無線 LAN 製品は、セキュリティに関する仕組みを持っていますので、その 設定を行って製品を使用することで、上記問題が発生する可能性は少なくなります。 セキュリティの設定を行わないで使用した場合の問題を充分理解したうえで、お 客様自身の判断と責任においてセキュリティに関する設定を行い、製品を使用す ることをお奨めします。- 47 -

• 添付の無線 LAN ユニット（以降「本ユニット」と省略します）は、電波法に基 づく小電力データ通信システムの無線局の無線設備として、技術基準適合証明 を受けています。したがって、本ユニットを使用するときに無線局の免許は必

• 本ユニットは、技術基準適合証明を受けていますので、以下の事項を行うと法 律で罰せられることがあります。

• 本ユニットに貼ってある証明ラベルをはがすこと。

• 本ユニットは、IEEE802.11n（5GHz）および IEEE802.11a 通信利用時は 5GHz 帯域の電波を使用しております。5.2GHz 帯域 [W52] および [W53] の電波の屋 外での使用は電波法により禁じられています。

• IEEE802.11n（2.4GHz）、IEEE802.11b、IEEE802.11g 通信利用時は、2.4GHz 帯の電波を使用しており 、この周波数帯では、電子レンジなどの産業・科学・ 医療機器のほか、他の同種無線局、工場の製造ラインなどで使用される免許を 要する移動体識別用構内無線局、免許を要しない特定小電力無線局、アマチュ ア無線局など（以下「他の無線局」と略す）が運用されています。

• 本ユニットを使用する前に、近くで「他の無線局」が運用されていないことを

• 万一本ユニットと「他の無線局」との間に電波干渉が発生した場合は、すみや かに本ユニットの使用チャンネルを変更するか、使用場所を変えるか、または 機器の運用を停止（電波の発射を停止）してください。

• その他、電波干渉の事例が発生し、お困りのことが起きた場合には、NEC プ ロジェクター・カスタマサポートセンター（ 50 ページ）にお問い合わせく

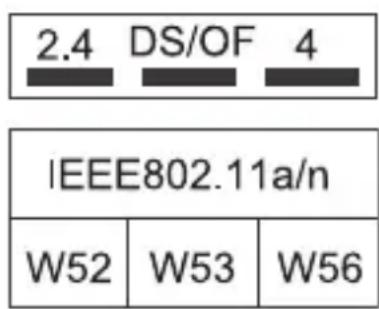

• IEEE802.11n（2.4GHz）、IEEE802.11b、IEEE802.11g 通信利用時は、2.4GHz 全帯域を使用する無線設備であり、移動体識別装置の帯域が回避可能です。変 調方式として DS-SS 方式および、OFDM 方式を採用しており、与干渉距離は 40m です。

2.4 ： 2.4GHz 帯を使用する無線設備を示す。

DS/OF ： DS-SS 方式および OFDM 方式を示す。

4: ： 想定される与干渉距離が 40m 以下であること

■■■ ： 全帯域を使用し、かつ移動体識別装置の帯域 を回避可能であることを意味する。

• デュアルチャネル（HT40）を利用する場合は、同一周波数帯を使用する他の無 線局に対して干渉を与える可能性があります。

• デュアルチャネル（HT40）を「使用する」に設定する場合には、周囲の電波状 況を確認して他の無線局に電波干渉を与えないことを事前にお確かめください。

• 万一、他の無線局において電波干渉が発生した場合には、すぐに「使用しない」 に設定を変更してください。- 48 - ● 無線 LAN に関するその他のご注意

• 本製品を接続するプロジェクターに無線 LAN ユニットが装着されている場合 は、プロジェクター側の無線 LAN を無効にしてください。電波の干渉により通 信ができないことがあります。

• 無線 LAN をご使用の際は、電波強度が十分であるか、混雑や他の無線機器等と の混信がない状態であるかを確認してください。 この装置は、クラス B 情報技術装置です。この装置は、家庭環境で使用するこ とを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使 用されると、受信障害を引き起こすことがあります。取扱説明書に従って正しい 取り扱いをしてください。 VCCI-B- 49 -

動作電源電圧 5V（プロジェクター本体から供給） 消費電流（最大） 500 mA ホストインターフェイス USB 2.0（プロジェクター本体の無線 LAN ユニット

外形寸法 28（幅）× 11（高さ）× 81（奥行）mm

質量 22g（キャップを含む） 使用環境 動作温度：5 ～ 40℃　動作湿度：20 ～ 80％ （ただし、結露しないこと） 保存温度：-10 ～ 50℃　保存湿度：20 ～ 80％ （ただし、結露しないこと）- 50 -

無線インターフェイス チャンネル （周波数帯域）…中心周波数 IEEE802.11b 1 ～ 13 チャンネル (2412 ～ 2472 MHz) IEEE802.11g 1 ～ 13 チャンネル (2412 ～ 2472 MHz) IEEE802.11a 36/40/44/48 チャンネル (5180 ～ 5240 MHz) 52/56/60/64 チャンネル (5260 ～ 5320 MHz) 100/104/108/112/116/120/124/128/132/136/140

(5500 ～ 5700 MHz) IEEE802.11n 1 ～ 13 チャンネル (2412 ～ 2472 MHz) 36/40/44/48 チャンネル (5180 ～ 5240 MHz) 52/56/60/64 チャンネル (5260 ～ 5320 MHz) 100/104/108/112/116/120/124/128/132/136/140

ご利用環境により、デュアルチャネル通信無効／有効モードが自動で切り替わ ります。- 51 -

保証書は本書巻末に記載しております。保証書は必ず「お買い上げ日・販売店名」 などの記入をお確かめのうえ、販売店から受け取っていただき内容をよくお読み のあと大切に保存してください。 保証書は、本書記載内容で無料修理を行うことをお約束するものです。（下記の保 証規定をご覧ください） お買い上げの日から保証書に記載している期間中に故障が発生した場合は、保証 書をご提示の上、NEC プロジェクター・カスタマサポートセンターにご依頼くだ

修理すれば使用できる場合には、ご希望により有料で修理させていただきます。 ご不明な点や修理に関するご相談 製品の故障、修理に関するご質問は NEC プロジェクター・カスタマサポートセン ターにお願いいたします。 電話番号：0120-610-161 受付時間：9:00 ～ 18:00（土・日・祝日、その他特定日を除く）

1. 取扱説明書、本体添付ラベル等の注意書きに基づくお客様の正常なご使用状態

のもとで保証期間中に万一故障した場合は、無料にて故障箇所を当社所定の方 法で修理させていただきますので、NEC プロジェクター・カスタマサポートセ ンターに保証書を添えてお申し出ください。 修理を行うために交換された旧部品、または機器の一部は、当社にて回収いた

なお、本製品のハードウェア部分の修理に限らせていただきます。

2. 本製品の故障、またはその使用によって生じた直接、間接の損害については当

3. 次のような場合には、保証期間中でも有料修理になります。

(1) 本保証書のご提示がない場合。 (2) 本保証書に、保証期間、形名、および販売店名の記入のない場合、または字 句を書き替えられた場合。 (3) お客様による輸送、移動時の落下、衝撃等お客様の取り扱いが適正でないた

(4) お客様による使用上の誤り、あるいは不当な改造、修理による故障及び損傷。 (5) 火災、塩害、ガス害、地震、落雷、および風水害、その他天災地変、あるい は異常電圧などの外部要因に起因する故障及び損傷。 (6) 高温・多湿の場所、車輛、船舶、煙・油煙・たばこの煙・埃の多い場所等で 使用された場合に生ずる故障および損傷。 (7) 本製品に接続している当社指定以外の機器および消耗品に起因する故障およ

(8) 正常なご使用状態のもとで部品が自然消耗、摩耗、劣化により故障した場合。- 52 - (9) お客様のご要望により、当社から出張にて修理に伺う場合は、出張に要する

4. ご不明な点は、NEC プロジェクター・カスタマサポートセンターにご相談くだ

5. 本保証書は日本国内においてのみ有効です。

This warranty is valid only in Japan. 年 月 日 サービス内容 担当者

• この保証書は本書に明示した期間、条件のもとにおいて無料修理をお約束する ものです。従ってこの保証書によってお客様の法律上の権利を制限するもので

保証期間経過後の修理などについてご不明の場合は、NEC プロジェクター・カ スタマサポートセンターにお問い合わせください。

• 補修用性能部品の保有期間は、製造打切後５年です。- 53 -

★取扱販売店名・住所・電話番号 　　　　　　　年　　　　月　　　　日 保証期間（お買い上げ日より）

★印の欄に記入のない場合は保証致しかねますので、必ずご記入ください。 ★印の欄はボールペンでご記入ください。 ◇ご販売店様へ お買い上げ日、貴店名、ご住所、電話番号をご記入のうえ、本保証書をお客様にお渡しください。 ◇お客様へ お名前、ご住所、電話番号をご記入ください。 本書は再発行致しませんので、紛失しないよう大切に保存してください。 ＮＥＣディスプレイソリューションズ株式会社 東京都港区三田一丁目 4 番 28 号NP05LM 保証書 （出張修理の場合出張費用は有料になります。）
