ARMSLIM - フラットスクリーン用マウント StarTech.com - 無料のユーザーマニュアル

製品タイプ	フラットスクリーンマウント（アーム式）
ブランド	StarTech.com
モデル	ARMSLIM
対応画面サイズ	13インチ～32インチ
VESA互換性	75x75mm、100x100mm
最大耐荷重	8 kg
調整機能	チルト（-5°～+15°）、スイベル（±90°）、回転（360°）、高さ調整
素材	高強度アルミニウム合金、スチール
取り付け方法	クランプ式またはグロメット式（デスク取付）
クランプ対応厚さ	10～50 mm
グロメット対応穴径	10～40 mm
アーム長さ	約 450 mm
製品重量	約 2.5 kg
色	ブラック
ケーブル管理	内蔵ケーブルマネジメントクリップ
付属品	取り付け金具、ネジ一式、六角レンチ
保証期間	5年間（StarTech.com保証）
お手入れ方法	柔らかい乾いた布で拭いてください。化学薬品は使用しないでください。
安全上の注意	過負荷を避け、確実に取り付けてください。
修理・部品交換	分解は行わず、正規代理店にご連絡ください。

よくある質問 - ARMSLIM StarTech.com

ARMSLIMはどのサイズのモニターに対応していますか？

ARMSLIMは13インチから32インチまでのモニターに対応し、最大8kgまで支えることができます。VESA規格75x75mmおよび100x100mmに対応しています。

取り付け方法はどのようなものがありますか？

クランプ式とグロメット式の2種類の取り付け方法に対応しています。クランプ式は厚さ10～50mmのデスクに、グロメット式は穴径10～40mmのデスクに取り付け可能です。

画面の角度を調整できますか？

はい、チルト（-5°～+15°）、スイベル（±90°）、360°回転が可能です。また、高さ調整も行えます。

ケーブルはどのように整理しますか？

アームには内蔵ケーブルマネジメントクリップが付いており、ケーブルをすっきりと整理できます。

耐久性はどの程度ですか？

高強度アルミニウム合金とスチールを使用しており、頑丈な構造です。StarTech.comの5年間保証が付いています。

取り付けに必要な工具は付属していますか？

はい、取り付けに必要な金具、ネジ一式、六角レンチが同梱されています。

モニターがぐらつく場合はどうすればいいですか？

最初にクランプまたはグロメットがしっかりと締められているか確認してください。モニター側のVESAネジも確実に締めてください。それでもぐらつく場合は、耐荷重を超えていないか確認してください。

お手入れの方法を教えてください。

柔らかい乾いた布で軽く拭いてください。アルコールや化学薬品は使用しないでください。

製品の保証期間は？

StarTech.comは5年間の保証を提供しています。詳細は公式サイトをご確認ください。

分解や改造は可能ですか？

分解や改造は行わないでください。故障の原因になります。修理や部品交換が必要な場合は、正規販売店またはStarTech.comのサポートにお問い合わせください。

使用説明書 ARMSLIM StarTech.com

スリムデスクマウント連接型モニタアーム (ケーブル管理システム付き)

ARMSLIM

*実際の製品は写真と異なる場合があります。

最新の情報は www.startech.com でご確認ください

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマークその他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに....1

パッケージ内容....1

製品概要 2

インストール手順……3

デスク/グロメットマウンティング....3

ディスプレイの取り付け......7

モニタのマウント抵抗を調整する 9

技術仕様 11

技術サポート 12

保証に関する情報 12

はじめに

パッケージ内容

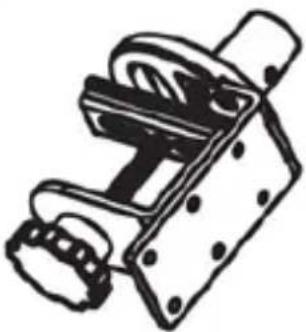

1モニタアーム数量:1	2in1 デスク/グロ メットクラ ン数量:1	つまみネジ数量:4
46 mm六角レンチ数量:1	53 mm六角レンチ数量:1

製品概要

インストール手順

警告!設置者の責任で、コンポーネント全体の合計重量がマウンティングアームの最大耐荷重：7 kg を超えないようにしてください。

デスク/グロメットマウンティング

モニタアームはクランプを使用するか、グロメット穴を通してデスク/テーブルに取り付けることができます。両方の取付方法を以下に説明します。

デスクマウント

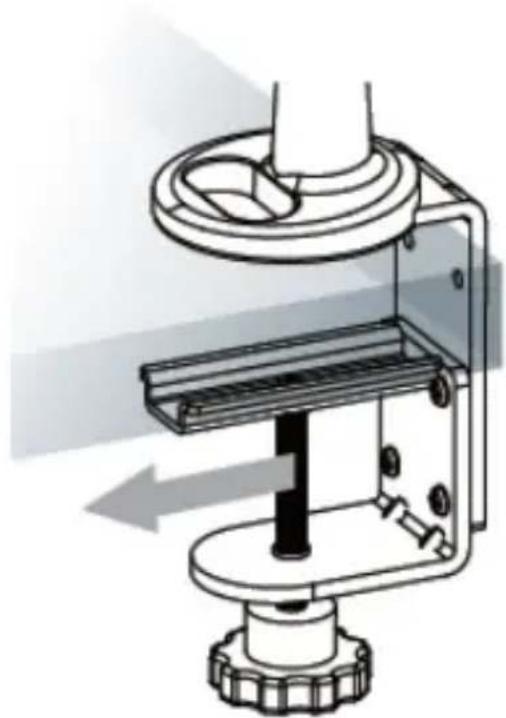

1. 2in1クランプ（2）の開口部をデスクの端に合わせてはめ込みます。手でしっかり固定して、圧力プレートがデスク表面と完全に接触していることを確認してください

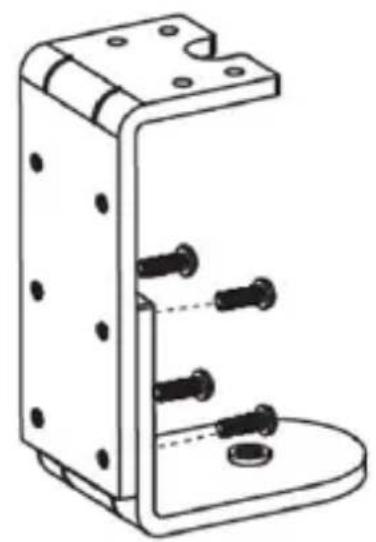

注 記: デスククランプは、厚さ20～100 mmのデスク/テーブルに対応しています。デスク/テーブルの厚さにクランプを調節するには、下図のように4つのネジを外して底面を調節します。

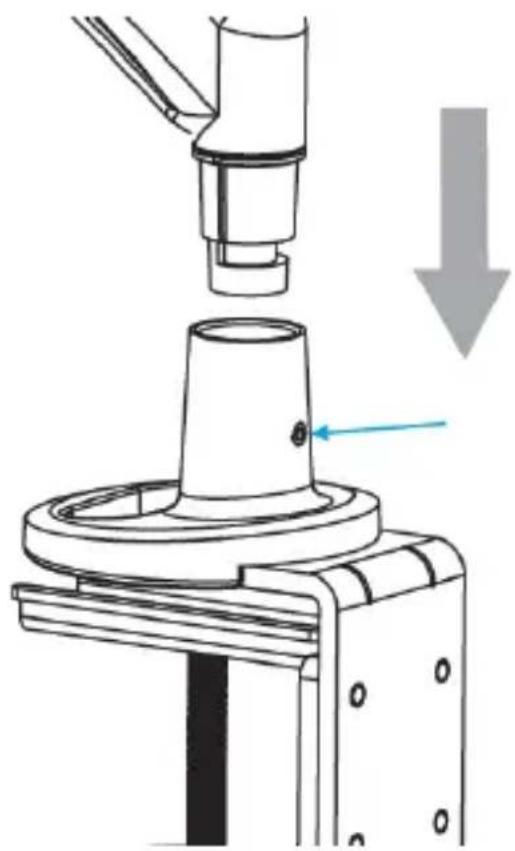

1. モニタアーム（1）をベースに挿入してベース裏面のネジを3 mm六角レンチ（5）を使用して締めます。

1. 2in1クランプをグロメットマウントにするには、クランプを上下逆さまにして、モニタアームのベースに固定されている4つのネジを3 mm六角レンチ（5）を使用して外します。

1. 圧力プレート上部のフィリップスネジと2つのワッシャーを取り外して、ハンドスリューをクランプから外します。

3.圧力プレートをハンドスクリューにはめます（上記の説明で取り外したワッシャーまたはフィリップスネジは使用しません）。

1. モニタアーム（1）のベースをグロメット穴に合わせてハンドスクリューを回して固定します。圧力プレートがデスク表面と完全に接触していることを確認してください。 注 記: グロメットクランプは、厚さ20～50. mmのデスク/テーブルに対応しています

1. モニタアーム（1）をベースに挿入してベース裏面のネジを3 mm六角レンチ（5）を使用して締めます。

1. ディスプレイを表面を下にして保護シートの上に慎重に置き、取り付けポイントにアクセスします。

1. モニタアーム上部のラッチを抑えて取付用金具を取り外します。

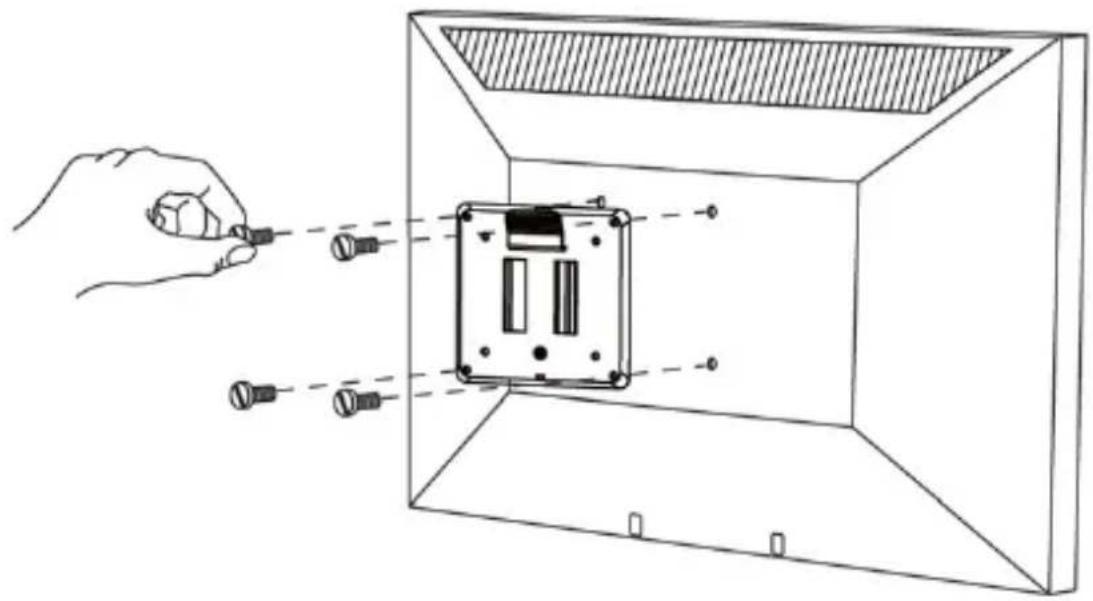

1. 4本のつまみネジ（3）を使用してディスプレイを取付用金具に設置します。

警告:ネジを締め過ぎないようにしてください。また、抵抗を感じたらすぐに手を めてディスプレイが損傷しないようにしてください。すべてのネジの長さと型が同 じであることを確認してください。

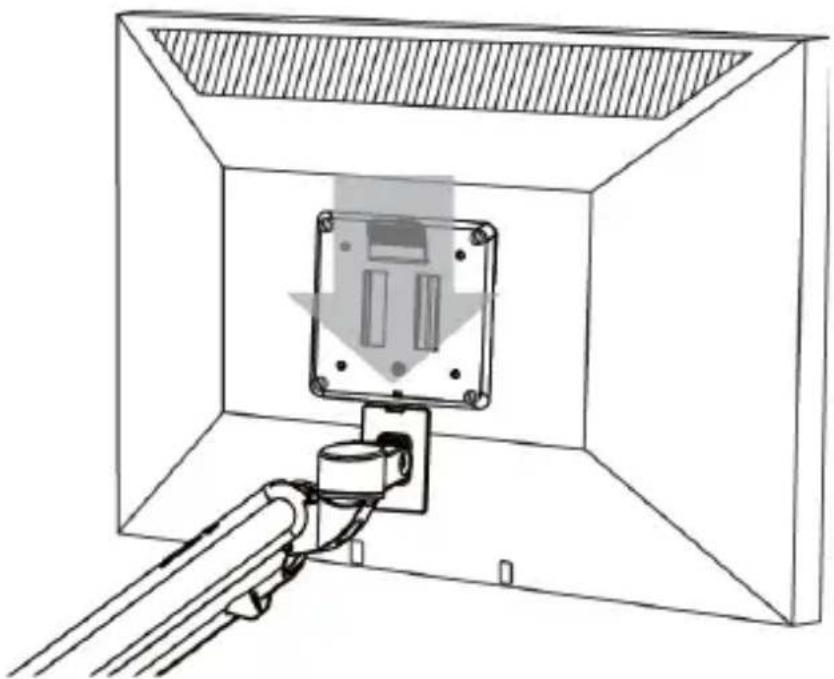

1. モニタに設置した取付用金具をアームにカチッと音がするまではめ込みます。

警告:ネジを緩めずに取付用金具を強い力で動かすと、製品や取り付けたディスプレイを損傷する可能性があります。

LCDアームや取付用金具を調整する場合は、常に下からディスプレイを支えてディスプレイの損傷を防いでください。

注 記:下図に示す調整をする場合、ネジを時計回りに回すと抵抗が増し、反時計回り回すと抵抗が減ります。

抵抗を増やす/減らすには、アーム上部のネジを6 mmの六角（4）レンチを使用して調整します。アームにあるインジケータは参照用として表示されていますが、モニタの重量に合った抵抗を調節する際に使用してください。

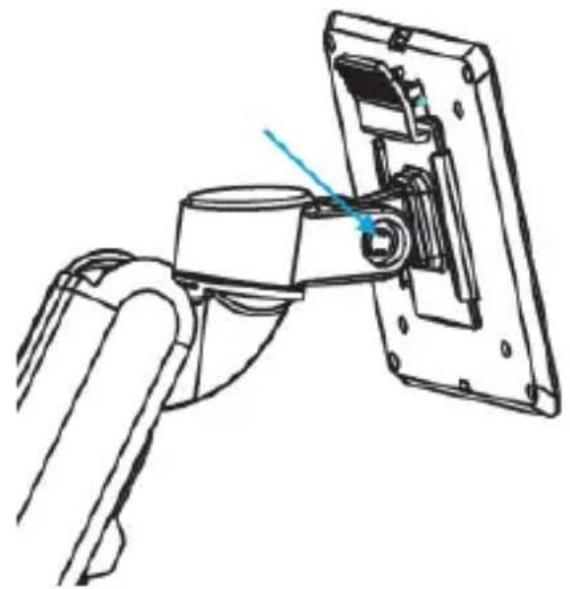

傾き抵抗を増やす/減らすには、取付用金具結合部側面のネジを6 mmの六角（4）レンチを使用して調整します。

回転抵抗を増やす/減らすには、回転部のネジをプラスドライバーまたは3 mmの六角(5) レンチを使用して調整します。

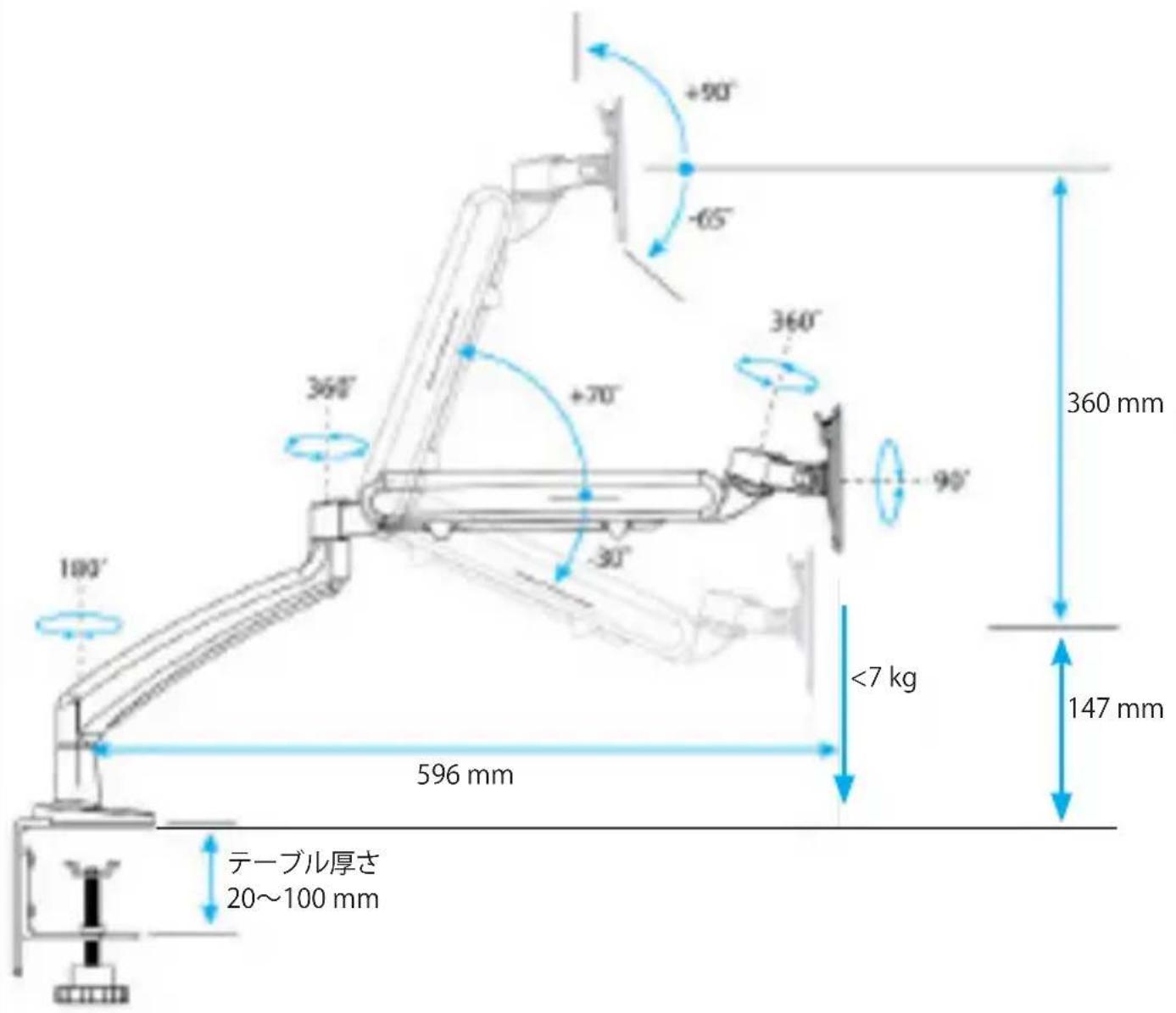

可搬重量	7 kg
最大ディスプレイサイズ	26 インチ
対応VESA規格	75x75 mm および 100x100 mm
取付面最大厚さ	100 mm

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンラインツール、マニュアル、ダウンロー可能資料をご用意しています。

ドライバやソフトウェアに関する最新情報は www.startech.com/downloads でご確認ください

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
