使用説明書 ARMCBCL StarTech.com

高さ調節機能付きパーティション用 モニタハンガー

ARMCBCL

*実際の製品は画像と異なる場合があります

本製品の最新情報、技術仕様、サポートについては、

www.startech.com/ARMCBCL をご覧ください。

注意

• 必ず取扱説明書に従って本製品の組み立てを行って下さい。取り扱いを誤った場合に、傷害を負う恐れや物的損害が発生する恐れがあります。
• 取り付けるモニターの重量が、本製品で定められた最大積載重量を超えないようにして下さい。最大積載重量をオーバーした場合、傷害を負う恐れやモニターに損害が発生する恐れがあります。本製品は、最大9kgまでのモニター重量に対応しています。
• 本製品で使用している部品の一部が紛失していたり損傷している状態で使用するのは絶対に止めて下さい。
• 本製品を頑丈で損傷のない間仕切りデスクの壁に取り付けることができます。損傷のある壁に本製品を取り付けた場合、製品が期待どおりに機能せず、モニターや物品の損害が発生する恐れがあります。
• モニターの全重量を支えた状態で、モニターの高さ調整を始めて下さい。取り扱いを誤った場合、傷害を負う恐れやモニターへの損害が発生する恐れがあります。
• 繰り返しモニターの角度や高さ調整を行うのは避けて下さい。そうした場合、L型ブラケットが緩む恐れがありますので、再度ドライバーで締め直して下さい。
• ブラケットのネジを強く締めすぎたり、ネジの頭をつぶさないように注意して下さい。
• ケーブルの一部が本製品の可動部に引っ掛かってしまった場合、傷害を負う恐れやモニターや本製品に損害が発生する恐れがあります。
• モニターマウントを間仕切りデスクの壁の高い位置に取り付ける場合は、モニターマウントの底部から数えて7番目の穴よりも低い位置にモニターマウントを取り付けないようにして下さい。

Warning statements

必ず取扱説明書に従って本製品の組み立てを行って下さい。取り扱いを誤った場合に、傷害を負う恐れや物的損害が発生する恐れがあります。

取り付けるモニターの重量が、本製品で定められた最大積載重量を超えないようにして下さい。最大積載重量をオーバーした場合、傷害を負う恐れやモニターに損害が発生する恐れがあります。本製品は、最大9kgまでのモニター重量に対応しています。

本製品で使用している部品の一部が紛失していたり損傷している状態で使用するのは絶対に止めて下さい。

本製品を頑丈で損傷のない間仕切りデスクの壁に取り付けることができます。損傷のある壁に本製品を取り付けた場合、製品が期待どおりに機能せず、モニターや物品の損害が発生する恐れがあります。

モニターの全重量を支えた状態で、モニターの高さ調整を始めて下さい。取り扱いを誤った場合、傷害を負う恐れやモニターへの損害が発生する恐れがあります。

繰り返しモニターの角度や高さ調整を行うのは避けて下さい。そうした場合、L型ブラケットが緩む恐れがありますので、再度ドライバーで締め直して下さい。

ブラケットのネジを強く締めすぎたり、ネジの頭をつぶさないように注意して下さい。

ケーブルの一部が本製品の可動部に引っ掛かってしまった場合、傷害を負う恐れやモニターや本製品に損害が発生する恐れがあります。

モニターマウントを間仕切りデスクの壁の高い位置に取り付ける場合は、モニターマウントの底部から数えて7番目の穴よりも低い位置にモニターマウントを取り付けないようにして下さい。

Varningsmeddelanden

モニタマウントを背の高いパーティションに掛ける 9

技術サポート 10

保証に関する情報 10

はじめに

ARMCBCLを使用すれば、モニタをパーティションに取り付けてデスク上の作業スペースを最大限確保することができます。ARMCBCLに備わっている高さ調節ピンを利用すればモニタの高さを素早く変更できます。また、ケーブルオーガナイザを利用すればデスク上でケーブルが乱雑に絡まるのを防げます。ARMCBCLはパーティションの厚さにフィットするよう調節できます。ARMCBCLは簡単に組み立てられ、取り付に特別な工具は必要ありません。

製品図

小型L型取付用金具

大型L型取付用金具

パッケージの 内容

1	2	3
パーティション用ハンギングモニタマウント数量:1	小型L型取付用金具数量:1	大型L型取付用金具数量:1
ゴム製パッド数量:2	M4x12ネジ数量:4	M4x25ネジ数量:4
スペーサー数量:4	ユーザマニュアル数量:1

必要な工具

- プラスドライバー

システム要件は変更される場合があります。最新の要件は、www.startech.com/ARMCBCLでご確認ください。

ユーザマニュアル

インストール手順

L型取付用金具について

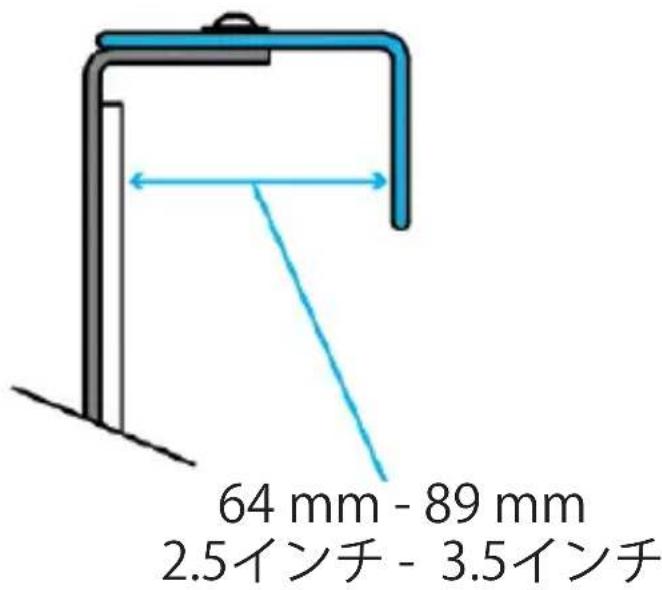

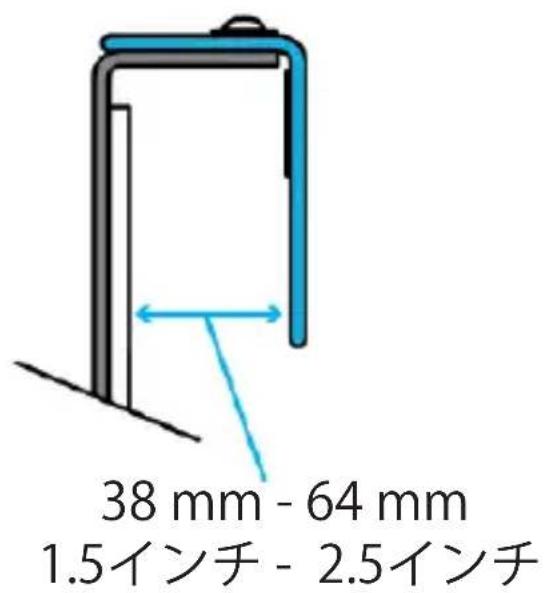

ARMCBCLに付属している2つのL型取付用金具を使用すれば、モニタマウントをさまざまなパーティションに掛けることができます。取付用金具には穴が開けてありますので、パーティションの厚さにぴったり合わせることができます。

各L型取付用金具は短辺または長辺のどちら側でもARMCBCLに取り付けられます。

L型取付用金具を取り付ける

警告!本製品は頑丈で破損した箇所のないパーティションに取り付けてください。本製品を破損したパーティションに取り付けると正常に機能せず、機器や資産の損害につながる恐れがあります。

1. ARMCBCLを取り付けるパーティションのおおよその厚さを把握し、小型L型取付用金具(2)または大型L型取付用金具(3)のいずれかを選択します。
2. 2つのゴムパッド(4)から裏当てを剥がします。

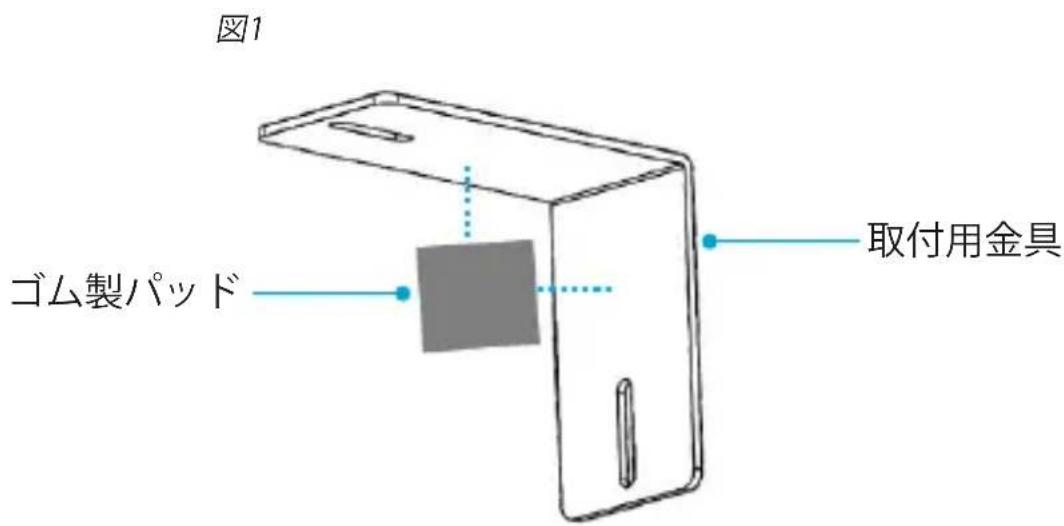

3. 取付用金具の各穴の上部に、ゴムパッドを貼り付けます(図1)

1. プラスドライバーでパーティション用ハンギングモニタマウント(1)から取付用金具ハードウェア（ネジとワッシャ）を取り外します。
2. パーティションの厚さをもとに、取付用金具の短辺または長辺とモニタマウント上部の穴の位置を合わせます。
3. プラスドライバーで取付金具用のネジをワッシャ、取付用金具、モニタマウントに差し込みます。ネジはまだ締めないでください。(図2)

1. モニタマウントをパーティションの端の上でスライドさせます。
2. 取付用金具をパーティションのおおよその厚さになるまで動かします。パーティションと取付用金具の間に2 mmの空間を開け、モニタを取り付けるモニタマウントをパーティションから離してスライドできるようにします。
3. プラスドライバーで取付金具用ネジを締めます。

モニタを取り付ける

警告!モニタの重量が本製品の耐荷重を超えないようにご注意ください。万一耐荷重を超えるようなことがあれば、ケガや機器の損傷につながる恐れがあります。本製品の耐荷重：最大9 kg。

注意! パーティション用ハンギングモニタマウントへの取り付け途中にモニタの表面に傷が付かないよう、慎重に取り扱ってください。

1. パーティションからパーティション用ハンギングモニタマウント(1)を取り外します。

2. 次の手順のひとつを実行します。

- VESAマウントがモニタの取付表面にぴったりくっついている場合は、M4x12ネジ（5）4本をモニタマウントのVESAマウントとモニタ背面の取付用穴に通します。

プラスドライバーでネジを締めます。

- VESAマウントがモニタの取付表面にぴったりくっついていない場合は、付属のスペーサーを使用してください。M4x25ネジ(6)4本をモニタマウントのVESAマウント、4つのスペーサー(7)、モニタ背面の取付用穴に通します。

プラスドライバーでネジを締めます。

ケーブルを配線する

警告!本製品の一部を可動部に挟んでしまうとケガや機器の損傷につながる恐れがあります。

1. モニタをパーティション用ハンギングモニタマウント(1)に取り付けてから、ケーブルをモニタに接続します。

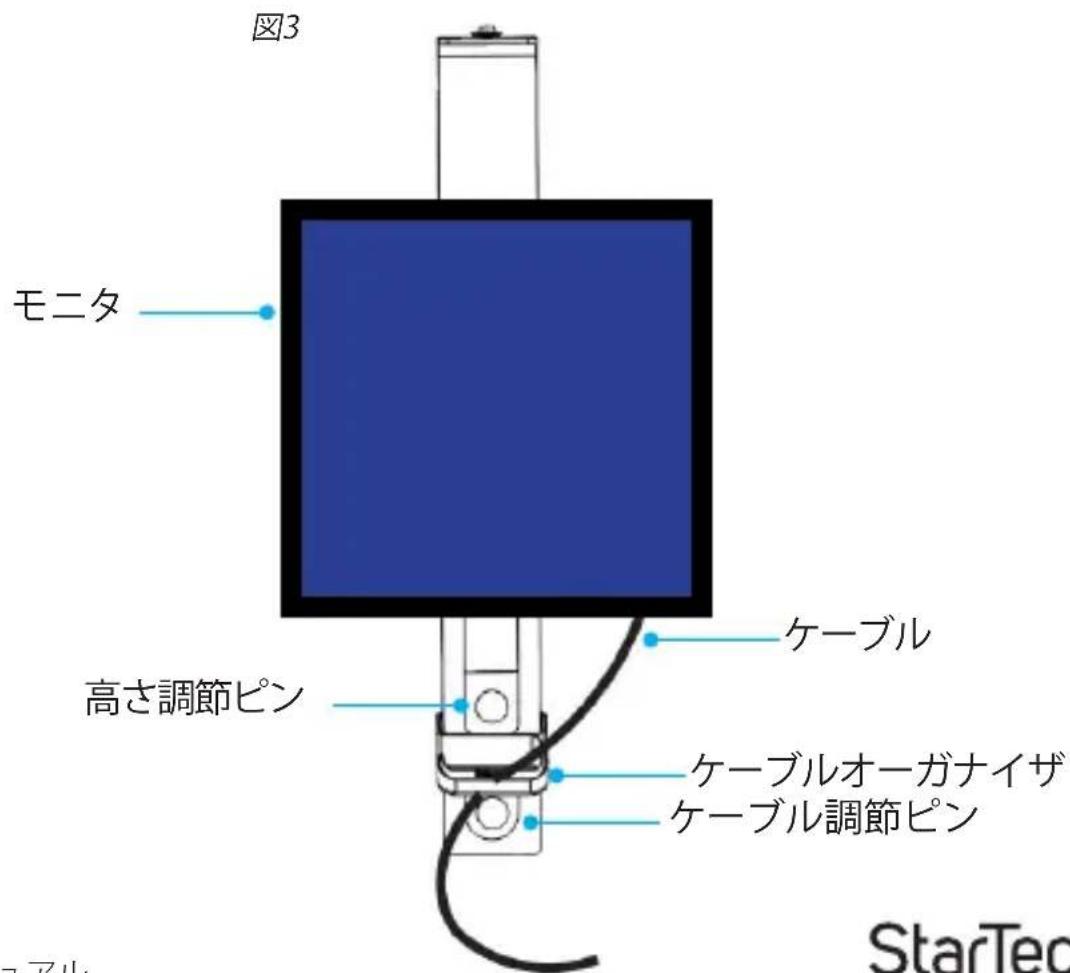

2. ケーブルをモニタマウントとケーブルオーガナイザに沿って配線します。(図3)

注意: パーティションにモニタマウントを取り付けた後からでも、モニタとケーブルーガナイザの取り付け位置を調節することができます。

モニタマウントを掛ける

警告!モニタの高さ調節を開始する前に、モニタの重量をしっかり支えられることを確認してください。確認を怠った場合、ケガや機器の損傷につながる恐れがあります

警告!モニタを何回も傾けたり調節することは避けてください。L型取付用金具が緩んでしまう可能性があります。L型取付用金具が緩んでしまったら、プラスドライバーで締め付けてください。

1. モニタを取り付けたら、パーティション用ハンギングモニタマウント(1)をパーティションの端の上で慎重にスライドさせます。
2. プラスドライバーで取付金具用ネジを締めます。あるいは、必要な場合は、L型取付用金具を再調節します。
3. モニタを最適な高さになるまで移動するには、高さ調節ピンを引いたままモニタマウントを上下にスライドさせます。
4. モニタの高さが決まったら、高さ調節ピンを放して取付穴に確実に差し込みます。
5. ケーブルオーガナイザの位置を調節するには、ケーブルオーガナイザピンを引いたままケーブルオーガナイザを上下に動かします。
6. ケーブルオーガナイザの高さが決まったら、ケーブルオーガナイザピンを放して取付用穴に確実に差し込みます。(図4)

モニタマウントを背の高いパーティションに掛ける

モニタマウントを背の高いパーティションに掛ける必要のある時は、モニタマウントを調節してその高さに合わせることができます。

モニタが既にモニタマウントに取り付けられている場合は、パーティション用ハンギングモニタマウントを調節する前にモニタを取り外しておきます。

警告!モニタマウントを下から7つ目の穴より上に取り付けてください。

1. ケーブルオーガナイザピンを引いてパーティション用ハンギングモニタマウントから離し、ケーブルオーガナイザをスライドさせます。

2. 高さ調節ピンを引いてパーティション用ハンギングモニタマウントから離し、モニタマウントをスライドさせます。

3. モニタマウントを回転させて高さ調節ピンが上に来るようにし、モニタマウントをスライドさせてパーティション用ハンギングモニタマウントに戻します。

4. モニタマウントの高さが決まったら、高さ調節ピンを放して取付用穴に確実に差し込みます。(図5)

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード可資料をご用意しています。

ドライバやソフトウェアに関する最新情報は www.startech.com/downloads でご確認ください

保証に関する情報

本製品は2年間保証が付いています。

StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

見つけにくい製品が簡単に見つかります。StarTech.comでは、これが企業理念です。それは、お客様へのお約束です。

StarTech.comは、お客様が必要とするあらゆる接続用パーツを取り揃えたワンストップショップです。最新技術からレガシー製品、そしてこれらの新旧デバイスを一緒に使うためのあらゆるパーツ。当社はお客様のソリューションを接続するパーツを見つけるお手伝いをしています。

当社はお客様が必要なパーツを見つけるのを助け、世界中どこでも素早く配送します。当社の技術アドバイザーまでで連絡いただくか、当社のウェブサイトまでアクセスしていただけで、お客様が必要としている製品をすぐに提示します。

StarTech.comが提供しているすべての製品に関する詳細な情報はwww.startech.comまでアクセスでご確認ください。ウェブサイトだけの便利な工具をお使いいただけます。

StarTech.comは接続や技術パーツのISO 9001認証メーカです。StarTech.comは1985年に創立し、米国、カナダ、イギリス、台湾に拠点を構え、世界中の市場でサービスを提供しています。
