製品タイプ	シングルモニターアームマウント
対応画面サイズ	13～32インチ
VESA互換	75×75mm / 100×100mm
最大耐荷重	8kg
高さ調節範囲	約25cm
チルト角度	-90°～+90°
スイベル角度	360°
回転角度	360°（縦横回転）
取り付け方式	クランプ式 / グロメット式（デスク厚10～85mm）
ケーブル管理	内蔵ケーブルマネジメント
材質	鉄、アルミニウム合金、プラスチック
外形寸法（アーム伸長時）	幅120mm x 奥行500mm x 高さ480mm
製品重量	約3.8kg
付属品	取り付け金具、ケーブルタイ、六角レンチ
電源	不要（パッシブタイプ）
保証期間	5年（メーカー保証）
生産国	中国
掃除方法	柔らかい乾いた布で拭く
安全注意	必ずデスクの耐荷重を確認し、確実に取り付ける
修理・部品交換	一部部品は交換可能（メーカーサポート）

よくある質問 - ARMPIVSTND StarTech.com

このマウントはどのモニターに対応しますか?

VESA規格が75×75mmまたは100×100mmで、重量が8kg以下、画面サイズが13～32インチのモニターに対応します。

最大耐荷重はどれくらいですか?

最大8kgまで対応可能です。モニターの重量がこの範囲内であることを確認してください。

VESA規格は何に対応していますか?

このマウントは75×75mmと100×100mmのVESA規格に対応しています。

クランプのデスク厚はどのくらいまで対応しますか?

クランプ方式の場合、デスク厚10～85mmに対応します。グロメット方式も選択可能です。

高さ調節は可能ですか?

はい、アームの高さは約25cmの範囲で調節可能です。

ケーブル管理はどのようになっていますか?

アーム内部にケーブルマネジメント機能があり、ケーブルをスッキリと収納できます。

モニターを回転させることはできますか?

はい、360°のスイベルと回転機能があり、縦横の切り替えや自由な角度調整が可能です。

取り付けは簡単ですか?

付属の六角レンチと金具を使用して、比較的簡単に取り付けられます。ただし、デスクの材質や厚さに注意してください。

保証期間はどのくらいですか?

StarTech.comの製品保証は5年間です。詳細はメーカーの公式サイトでご確認ください。

付属品には何が含まれていますか?

取り付け金具、ケーブルタイ、六角レンチが付属します。

使用説明書 ARMPIVSTND StarTech.com

ケーブルフック付きデスクトップモニタースタンド

ARMPIVSTND

実際の商品は写真と異なる場合があります。

最新の情報と仕様については、HPをご覧ください：www.startech.com/ja-jp/ARMPIVSTND

FCCコンプライアンス声明

この装置は、連邦通信委員会（FCC）規則パート15に従って、クラスBデジタルデバイス規制に準拠することが試験により確認されています。この規制は、住宅環境における有害な干渉から適切な保護を提供するためのものです。この装置は、無線周波エネルギーを発生、使用、放射する可能性があり、指示に従わずに設置、使用した場合、無線周波に有害な干渉を引き起こす可能性があります。ただし、特定の設置場所において干渉が発生しないという保証はありません。本製品がラジオやテレビの受信に有害な干渉を引き起こすかどうかは、製品の電源投入時と切断時における状態を比較して確認することができます。ラジオやテレビの受信に有害な干渉が発生した場合、次のような対策を取ってください：

• 受信アンテナの向きと位置を変更する。
• 装置と受信機の間隔を広げる。
• 干渉が発生する受信機が接続する回路とは別の回路のコンセントに装置を接続する。
• 販売店または専門のラジオ／テレビ技術者に相談する。

商標、登録商標、その他の保護された名称とシンボルの使用について

このマニュアルでは、StarTech.comとは一切関係のないサードパーティ企業の商標、登録商標、およびその他の保護された名称や記号を参照している場合があります。これらの参照は、説明のみを目的としており、StarTech.comによる製品またはサービスの推奨、あるいは該当するサードパーティ企業による本マニュアルが適用される製品の推奨を意味するものではありません。本書の本文中での直接的な認知にかかわらず、StarTech.comは、本マニュアルおよび関連文書に含まれるすべての商標、登録商標、サービスマーク、およびその他の保護された名前および記号がそれぞれの保有者の所有物であることをここに認めます。

目次

はじめる前に…… 1

パッケージ内容 …… 1

製品概要 2

インストール方法 2

スタンドの組み立て 2

標準的なLCD / LEDモニターの取り付け 4

iMac / Apple Cinema Displayの取り付け 5

モニターマウントのマウント抵抗の調整 9

仕様 10

技術サポート 11

製品保証について 11

はじめる前に

パッケージ内容

- 取扱説明書 × 1

1. 4本のM5×18mm六角ネジ（6）と3mm六角レンチ（10）を使って、アルミベース（1）とサポートポスト（2）を取り付けます。

1. ゴム足(15)をベース(1)に取り付けます。

1. ケーブルクリップ (4) をサポートポスト (2) にスライドさせ、希望の高さに調整します。セットスクリューを手で締め、クイックリリースクランプを閉じて所定の位置に固定します。

1. ポジションリング（5）を突起部が上向きになるように、ケーブルクリップ（4）にスライドさせます。

警告：ポジションリングが装着され、モニターが前方（ベース上）を向いて支柱にスライドされていることを確認してください。重心がずれて転倒するのを防ぐため、ポジションリングを装着することで、モニターの回転幅を調整します。

標準的なLCD / LEDモニターの取り付け

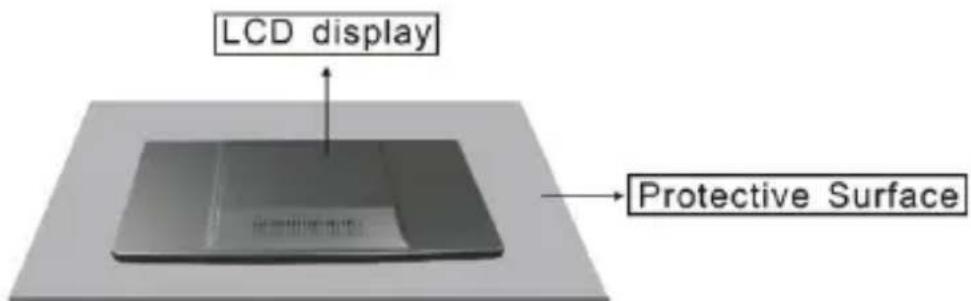

1. マウントポイントにアクセスするために、注意深くディスプレイを下向きにして保護面に置いてください。

1. つまみねじ（13）4本を使用して、ディスプレイをモニターマウント（3）に取り付けます。

警告：ディスプレイの損傷を避けるため、ネジを締めすぎず、抵抗がある場合はすぐに止めてください。使用するすべてのネジが同じ長さとネジの種類であることを確認してください。

ユーザーマニュアル

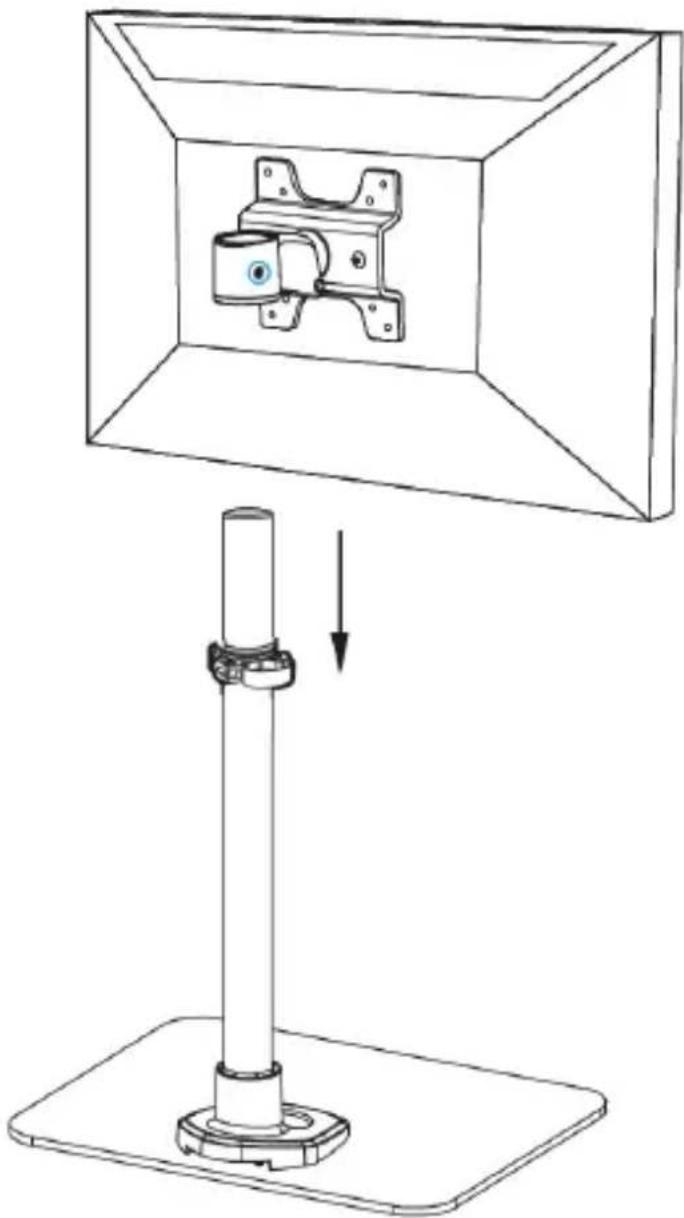

1. モニターマウント（3）をポジションリング（5）にかかるまでサポートポスト（2）にスライドさせ、M3六角レンチ（15）を使ってネジを締めます。

iMac / Apple Cinemaディスプレイの取り付け

1. iMac / Apple Cinemaディスプレイの電源を切り、すべてのケーブルを外します。
2. 背面が自分の方を向くようにディスプレイを回転させ、ディスプレイを前方に倒します。

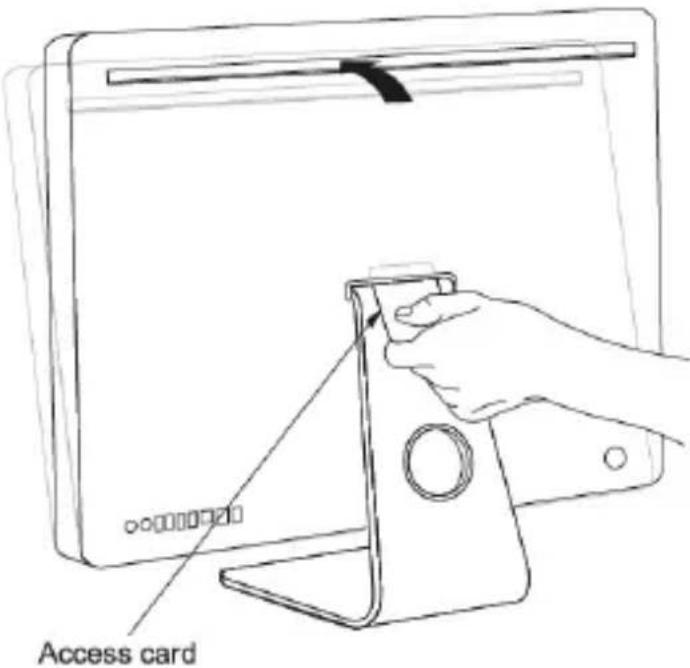

3. アクセスカード (9) をスタンドの真上のスペースに挿入し、ラッチを解除します。

注意：アクセスカードは、わずかな上向き角度で約3/4インチのスペースに入ります。もし、それ以上入る場合は、ラッチが外れている可能性があります。

1. ラッチが外れたら、ディスプレイをさらに10度程度前方に傾け、スタンドの上部にある8本のネジを露出させます。スタンドは所定の位置にロックされます。

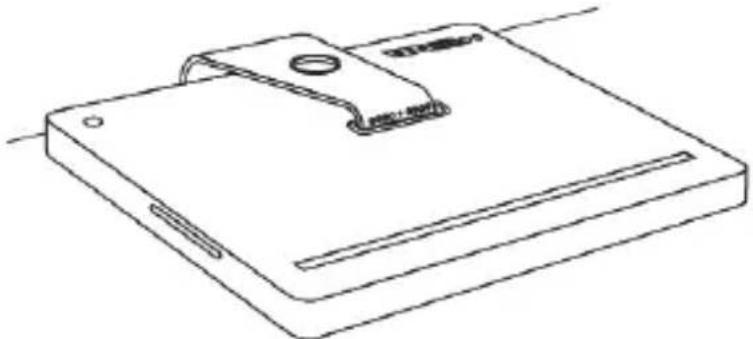

2. スタンドがロックされたら、ディスプレイの側面を持って、スタンドが作業面の端にかかるようにして、慎重に保護面に対してうつ伏せの状態して置きます。

1. トルクスツール（12）を使って、スタンドをiMacの背面に取り付けている8本のネジを外し、スタンドを取り外します。

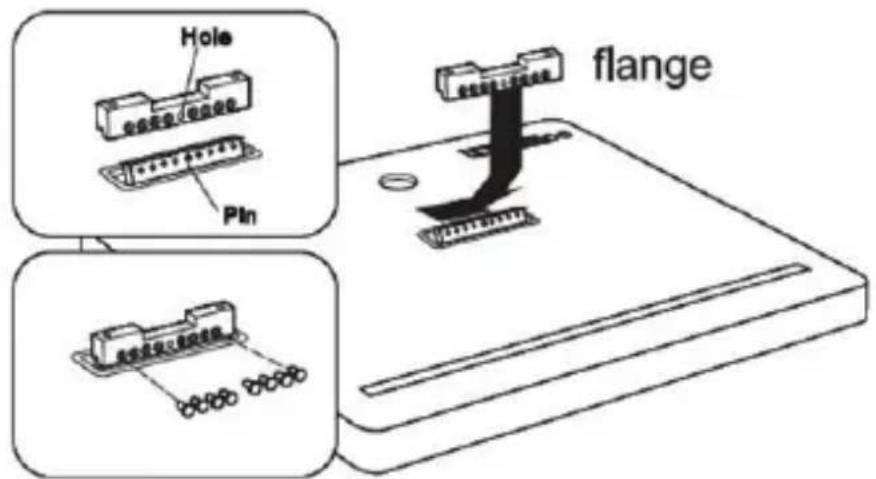

1. フランジ（7）の穴をiMacの背面のピンと合わせ、トルクスツール（12）と前のステップで取り外したネジを使ってフランジを取り付けます。

1. プラスチックキャップ（8）4個をモニターマウント（3）の端に置きます。

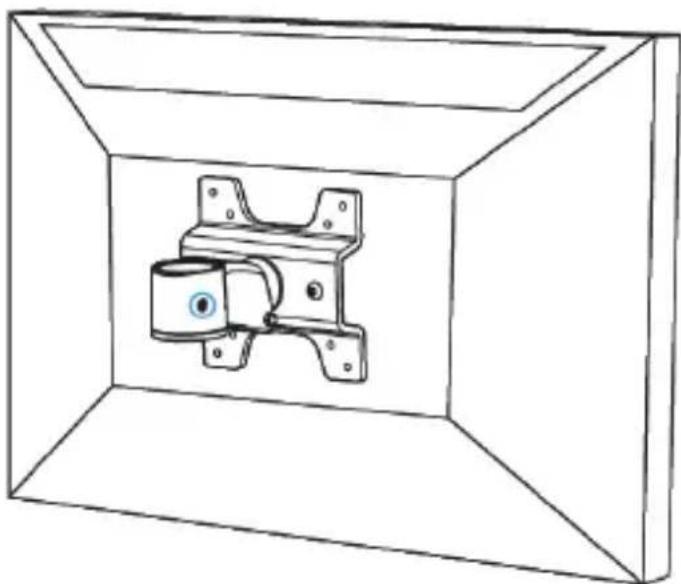

1. モニターマウント（3）をフランジ（8）の上に置き、M6x16mmネジ（5）2本と4mm六角レンチ（11）を使って取り付けます。

注意：モニターマウントを取り付ける際は、フランジをロックした状態にしてください。

1. モニターマウント（3）をポジションリング（5）にかかるまでサポートポスト（2）にスライドさせ、M3六角レンチ（15）を使ってネジを締めます。

警告：ネジを緩めずにマウントブラケットを無理に動かすと、製品またはマウントしたディスプレイが破損する恐れがあります。

ディスプレイの破損を防ぐため、高さやマウントブラケットの調整を行う場合は、必ずディスプレイを下から支えるようにしてください。

注意：以下のすべての調整において、ネジを時計回りに回すと抵抗が大きくなり、ネジを反時計回りに回すと抵抗が小さくなります。

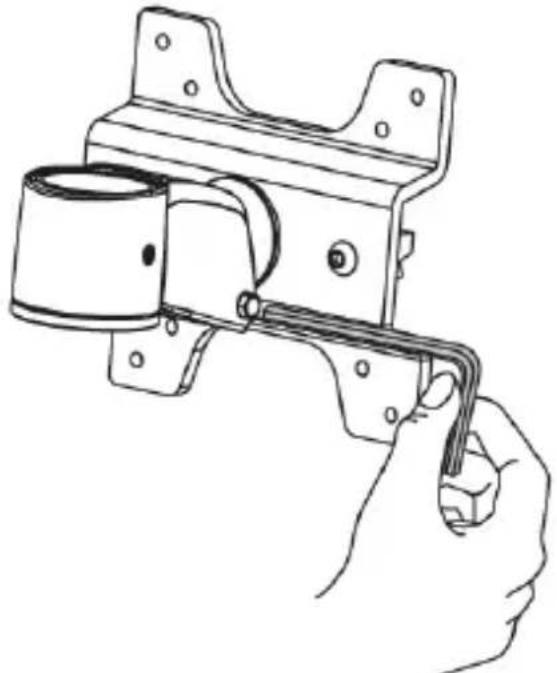

チルト抵抗の増加/減少は、3mm六角レンチ（10）を使用して、モニターマウントジョイントの側面にあるネジを調整します。

旋回抵抗の増減は、3mm六角レンチ（10）を使用して、サポートポストのモニターマウントブラケット側面にあるネジを調整します。

対応VESAパターン 75x75 mm & 100x100 mm

技術サポート

StarTech.comのライフタイム技術サポートは、業界をリードするソリューションを提供する当社の取り組みに必要不可欠な要素です。製品に関するサポートが必要な場合は、ホームページ（www.startech.com/ja-jp/support）のオンラインツール、ドキュメント、ダウンロードなどの幅広い情報にアクセスすることができます。

最新のドライバーやソフトウェアについては、ホームページをご覧ください：

StarTech.comでは、製品の購入日以降、記載された期間、材料および製造上の欠陥に対して製品を保証しています。この期間中、製品を返品して修理するか、当社の判断で同等品と交換することができます。保証は、部品と人件費のみに適用されます。

StarTech.comは、誤用、乱用、改変、または通常の消耗から生じる欠陥や損害について、製品を保証するものではありません。

責任制限

いかなる場合も、StarTech.com Ltd. および StarTech.com K.K.（またはその役員、取締役、従業員、代理人）の、製品の使用に起因または関連する損害（直接または間接、特別、懲罰、付随、結果的、その他）、利益の損失、事業の損失、またはいかなる金銭的損失に対する責任は、製品に対して実際に支払った金額を超えないものとします。また、本製品を使用したことにより生じたいかなる損害についても、本製品に対して支払われた実費を超えないものとします。国または州によっては、偶発的または派生的な損害の除外または制限を認めていません。このような法律が適用される場合、このステートメントに含まれる制限または除外は、お客様に適用されない場合があります。
