製品タイプ	マザーボード
ブランド	MSI
モデル	H61M-P20/W8
フォームファクター	Micro-ATX
CPUソケット	LGA1155
チップセット	Intel H61 Express
メモリタイプ	DDR3
メモリスロット数	2 (最大16GB)
対応メモリ周波数	DDR3 1066/1333 MHz
電源コネクタ	ATX 24ピン + ATX12V 4ピン
寸法	22.6 cm x 17.0 cm
重量	0.45 kg
主な機能	Intel Core i3/i5/i7 LGA1155 CPU対応、D-SubおよびDVI-D経由の内蔵グラフィック、SATA 3 Gb/sポート x4、PCIe 2.0 x16スロット x1、PCIe 2.0 x1スロット x2、Realtek ALC887 6chオーディオ、Realtek 8111E Gigabit Ethernet
メンテナンスと掃除	定期的なエアダスターでのほこり除去、湿気を避ける
セキュリティ	過電圧保護、USBポート保護回路
交換部品と修理可能性	固体コンデンサ、取り外し可能なBIOS、標準部品との互換性
一般情報	RoHS準拠、Windows 8対応、3年保証

よくある質問 - H61M-P20/W8 MSI

MSI H61M-P20/W8 はどのタイプのプロセッサに対応していますか？

このマザーボードは、LGA1155ソケットの第2世代および第3世代（Sandy BridgeおよびIvy Bridge）Intel Core i3/i5/i7プロセッサをサポートしています。

最大対応RAM容量は？

2つのスロットで最大16GBのDDR3メモリをサポートします。対応周波数は1066および1333MHzです。

このマザーボードでSATA 6 Gb/sのハードドライブを使用できますか？

SATAポートは3 Gb/sです。SATA 6 Gb/sドライブは動作しますが、3 Gb/sに制限されます。最適なパフォーマンスのためにはSATA 3 Gb/sドライブの使用をお勧めします。

MSI H61M-P20/W8のBIOSを更新する方法は？

MSIのウェブサイトから最新のBIOSをダウンロードし、FAT32形式のUSBフラッシュドライブにファイルを配置し、BIOS内のM-Flashユーティリティを使用します。

このマザーボードで利用可能な映像出力は？

映像ポートはD-Sub（VGA）とDVI-Dです。HDMIはありません。必要に応じてアダプタを使用してください。

専用グラフィックカードを取り付けられますか？

はい、PCIe 2.0 x16スロットにグラフィックカードを取り付けることができます。内蔵グラフィックは自動的に無効になります。

ケースのフロントパネルの配線方法は？

ピン配置についてはマニュアルを参照してください。JFP1コネクタには、電源、リセット、LED、スピーカーの各ボタンがまとめられています。各配線にはマークが付いています。

このマザーボードはWindows 10に対応していますか？

MSIはWindows 8用のドライバを提供しています。Windows 10は汎用ドライバで動作する可能性がありますが、MSIのウェブサイトで互換性を確認することをお勧めします。

完全な取扱説明書はどこにありますか？

マニュアルはMSIのウェブサイトまたはnotice-facile.comから無料でダウンロードできます。

マザーボードが起動しない場合の対処方法は？

電源接続、CMOS電池（CMOSテスト）、メモリ、プロセッサを確認してください。メモリ1枚のみで起動してみてください。

使用説明書 H61M-P20/W8 MSI

DDR3 1333/1066 SDRAM 仮想マシンのDDR3 DIMMsクラスタ（現在16GB未ロード） - 卸業機械製造部の自動工場 (高橋)が通常な複雑広を大規模に発表。 http://www.msi.com/service/test-report に掲載予定。

LAN

Realtek® 8105E 用LAN 10/100 (H61M-P20(G3)) Realtek 8111E 用LAN 10/100/1000 (H61M-P31 (G3))

0

Realtek ALC887 コーデック、8チャンネル対応、Azalia 1.0 Spec 準拠

SATA

Intel® H61 による SATA 3Gb/s 4ポート

KuN

-

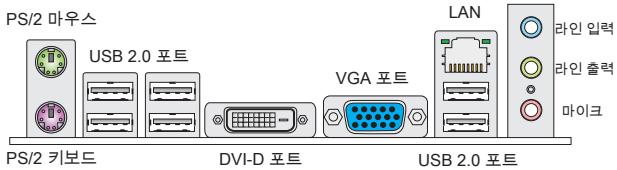

- PS/2 キーボード 1 - PS/2 マウス 1 - DVI-D 1 - VGA 1 - USB 2.0 ポート 4 - LAN 1 - オーディオジャック 3

PCIe 3.0 x16 スロット 1 PCIe 2.0 x1 スロット 1

オンボード

Micro-ATX (22.6 cm x 17.3 cm)

#

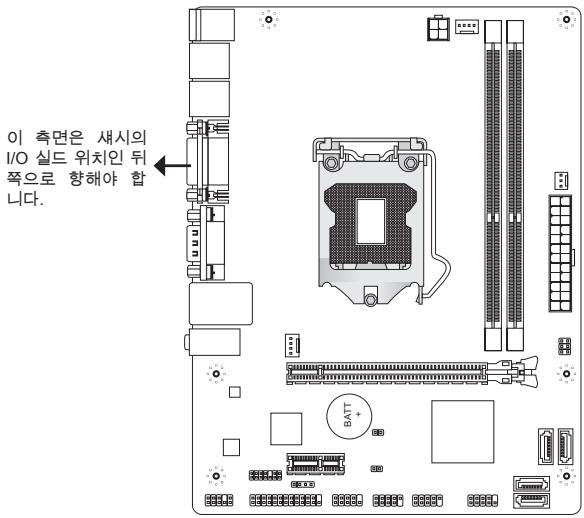

• ユニーク 6

△三異音

△三異備

音

華

某用、即為

音豆

スローを有効(Enabled)へ設定した場合、+5Vスローは減少し、2Aの電流を供給できる電源ユニットが必要です。

PCI Express入口

PCIe口口はPCIe一夕一工一上さ張力一卜をサト一卜し。

PCIe x16S□ト

PCIe x1S□Tb

BIOSの設定

システムを起動すると、システムはPOST（Power On Self Test）過程に入ります。下記のマザーボード画面に表示されます。キーを押すと設定画面に入ります。

Press DEL to enter Setup Menu

（キーを押して設定画面を呼び出します）

キーを押す前にそのメッセージが消えてしまった場合、電源を再投入するか、キーを押してシステムを再起動してください。CtrlキーとAltキーとDelキーを同時に押しても再起動します。

注意

システムの性能のために、本章の各BIOSカテゴリーは継続的に開発/改良が行われています。そのため、ご解説は参照用であり、最新のBIOSと異なる場合があります。

X二一八一

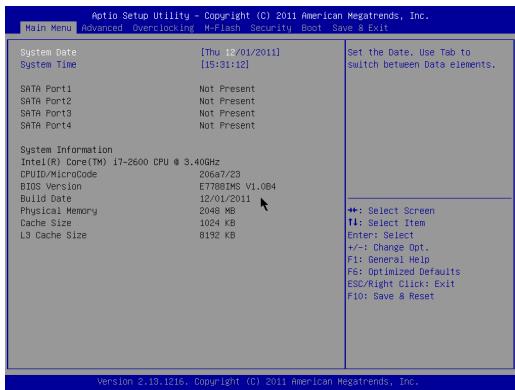

Main Menu

日付/時刻など各種のシステム基本の設定を進行します。

Advanced

拡張BIOS機能の設定を行います。

Overclocking

DRAMタイミングやCPU機能の各種設定を行います。

M-Flash

USBメモリなどを使用してBIOS更新を行う際に使用します。(FAT/FAT32フォーマットのみ)。

Security

管理者パスワードやセキュリティ設定などを行います。

Boot

起動デバイスの優先順位を設定します。

Save & Exit

BIOSデフォルト値または工場出荷時の設定をロードし、変更した設定値を保存して終了します。

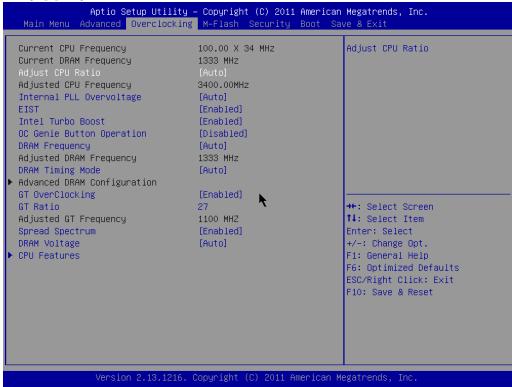

オーバークロック

CPUとメモリのスピードの周波数を表示します。閲覧専用です。

Adjust CPU Ratio

この項目は倍率をコントロールし、外部のベースクロックのスピードに対するプロセッサの内部クロックのスピードを決定します。プロセッサが本機能をサポートする場合には有効です。

拡張版Intel® SpeedStepテクノロジ(EIST)の有効/無効を設定します。SpeedStepテクノロジはCPUの負荷に応じて電圧と周波数を変化させ、パフォーマンスと省電力を両立させ、CPUの発熱を抑える機能です。拡張版Intel® SpeedStepテクノロジ(EIST)をサポートするCPUを搭載した場合に設定が可能です。

Intel Turbo Boost

インテル Turbo BoostテクノロジをサポートするCPUを装着するとその項目が表示されます。インテル Turbo Boostテクノロジの有効無効を選択可能にします。アプリケーションが性能の向上を要求した場合や熱の余裕がある場合に、プロセッサの動作クロックをCPU規定の動作クロックを超えて動的に変化させることが可能になります。

OC Genie 機能 有効/無効 にま。

DRAM Frequency

DRAM周波数を調整します。

調整したDRAM周波数を表示します。読み取り専用です。

DRAM Timing Mode

この項目でDRAMタイミングがDRAMモジュールのSPD (Serial Presence Detect) EEPROM情報によってコントロールされるかどうかを決定します。[Auto]に設定すると、DRAMタイミングを有効にし、以下の[Advanced DRAM Configuration]メニューがSPDの情報を基に、自動で最適な設定を実行します。[Manual]に設定すると、以下のメニューを手動で設定します。

Advanced DRAM Configuration

メニューを押すと、サブメニューが表示されます。高度なDRAMタイミングを調整して設定します。

Command Rate

DRAMコマンドレートをコントロールします。

tCL

SDRAMがコマンドを受信してからデータの読み出しを開始するまでの標準的なタイミング遅延であるCASレイテンシを設定します。

tRCD

RAS(行アドレス信号)とCAS(列アドレス信号)の信号間隔を手動で設定します。一般的にクロックサイクル値が小さいほどDRAMの動作速度が上がります。

tRP

DRAMがリフレッシュに必要な電荷を蓄積する時間を手動で設定します。RAS信号のパルス数がその時間を規定します。電荷を蓄積するための時間が足りない場合は、DRAMのリフレッシュが不完全になり、DRAMがデータを保持できなくなる恐れがあります。システムに同期DRAMを使用する場合のみこの項目を利用してください。

tRAS

RAS（行アドレスストローブ）信号が発信されてからデータが読み出されるまでの時間を決定します。

。

tRFC

RFCが発信されてからデータが読み出されるまでの時間を決定します。

fWR

プリチャージがかかる前のデータの書き込みに要する時間を手動で設定するのがWRです。その設定は、プリチャージがかかる前に、書き込みのデータがメモリに完全に書き込まれるように設定する必要があります。

WTR

同上、ライトからリードへの切り替え命令の間隔時間を手動で設定します。切り替え命令の始まる前にI/Oゲーティングがセンスアンプを増速動作させます。

tRRD

異なるメモリバンクに対してデータアクセスを行うための遅延時間を手動で設定します。

tRTP

この設定は、データ読み出しおよびプリチャージ命令の時間間隔をコントロールします。

tFAW

tFAWタイミングを設定いたします。

IWCL

twCLタイミングを設定いたします。

GT OverClocking

統合グラフィックスを有効/無効にします。

GT Ratio

統合グラフィックスの周波数の倍率をコントロールします。統合グラフィックスの周波数と倍率の組み合わせで動作速度を決定します。

調整した統合グラフィックスの周波数を表示します。読み取り専用です。

Spread Spectrum

• Spread Spectrumの値が大きいほどノイズ除去効果が高まりますが、システムの安定度は低下します。
• オーバークロック動作実験を行う場合は、必ず[Disabled]に設定してください。

DRAM Voltage

メモリ電圧を調整します。

CPU Features

千一押さ上、サフメニ一が表示いたします。CPU機能を調整くださいます。

Hyper-Threading

ハイパースレッディング機能に対応したCPUを使う場合、1つのCPUコアを2つの論理的なCPUコアと認識し、並列処理性能を高めることができます。この機能を有効にすると、システムの処理性能が向上しますが、マルチCPUに対応していないOSやアプリケーションソフトウェアを使う場合はDisable（使用しない）に設定してください。システムの動作が不安定になる場合があります。

この項目は、複数のCPUを利用する際にシステムのストレージ制限のために使用します。

Execute Disable Bit

本機能を有効にすると、「バッファオーバーフロー攻撃」と呼ばれる悪意を持った行為からシステムを保護することができます。本機能はCPUがアプリケーションのメモリエリアをコントロールし、ウイルスなどの悪意のあるコードをバッファエリアに押し込もうとする行為を防止し、システムの損害や外部への伝播を防ぎます。

この項目は、インテル仮想化テクノロジーの有効・無効を選択します。詳細な情報については、インテル社のWebサイトを参照してください。

Intel VT-D Tech

この項目は、インテルVT-Dテクノロジーの有効・無効を選択します。詳細な情報については、インテル社のWebサイトを参照してください。

Power Technology

Intel Dynamic Power テクノロジーモードを選択します。

C1E Support

CPUがアイドル状態の時に消費電力を低減します。ただし、全てのCPUがこの省電力命令（C1E）をサポートしているわけではありません。

本機能はCPUの消費電力だけでなく、現在のCPU動作も監視します。ある程度を超過すると、プロセッサが自動的にクロック速度を落とします。(2) CPUをオーバークロックする場合には、その項目を[Disabled]に設定してください。(3)

Intel C-State

C-stateはアイドル動作時のプロセッサ消費電力を削減いたします。C-stateテクノロジーをサポートするオペレーティングシステムを搭載した場合に、その項目が表示されます。

C-state limitを選択いたします。

長時間稼動時のTDP電力制限を調整いたします。

長時間稼動時の電力制限維持時間を調整いたします。

短時間のTDP電力制限を調整いたします。

変更した設定値を保存して、システムをリセットします。

変更を保存

変更した設定値を保存します。

変更を破棄

変更した設定値を保存しません。

デフォルトを復元

工場出荷時の設定を呼び出します。

= = ブートオーバーライド = =

起動可能なデバイスがメニューに表示されます。デバイスを選択して、ブートデバイスとします。
