使用説明書 ST100S StarTech.com

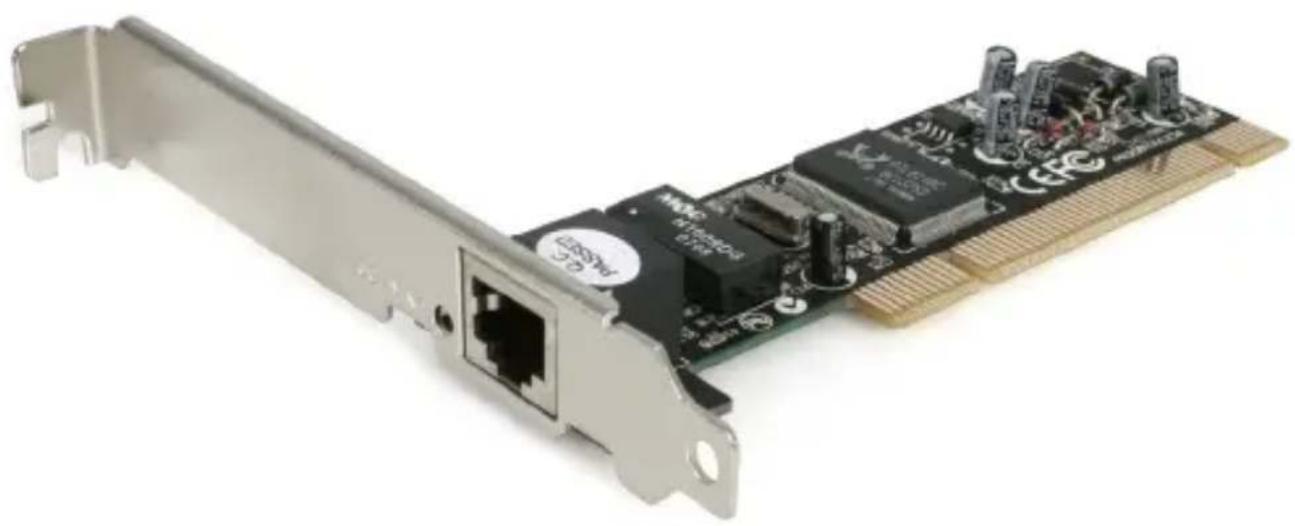

10/100 Mbps PCI Ethernetネットワークカード

ST100S

ST100SLP

*実際の製品は写真と異なる場合があります。

最新の情報はwww.startech.comでご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに....1

付属品....1

動作環境....1

インストール手順……2

ハードウェアインストール手順 2

カードをネットワークに接続する……2

ドライバインストール手順....3

ドライバのインストールの確認 3

カードのモニタリング 3

コンピュータが正常に設定されていることを確認する……4

お使いのすべてのコンピュータが同じワークグループにあることを確認する……5

共有設定が正しく行われていることを確認する……5

技術仕様 6

技術サポート 7

保証に関する情報……7

はじめに

StarTech.com製10/100 Mbits/秒PCI Ethernetカードをご購入いただきありがとうございます。オートネゴシエーション機能と10Mbps～100Mbpsというデータ転送帯域幅を備えた本カードは、インストールやセットアップが簡単で、プラグ・アンド・プレイ式インストールに完全対応しており、幅広い操作環境でお使いいただけます。

付属品

• 1 x PCI Ethernetアダプタカード
• 1x ドライバディスク
• 1xインストールガイド
• 1 x フルプロファイルブラケット (ST100SLPのみ)
• 1 x ロープロファイルブラケット (ST100S)

動作環境

• Pentiumプロセッサを搭載したIBM PC互換機
• 利用可能なPCIスロット
• Novell® NetWare® 3.x/4.x or Microsoft® Windows® 98SE/NT/2000/ XP/ Vista/ 7/ Server 2008 R2、またはApple® Mac OS® 9.0/ 9.1/ 10.0.4、またはLinux®および Unix®

インストール手順

警告！他のすべてのパソコン周辺機器同様、PCIカードも静電気により深刻なダメージを受ける場合があります。コンピュータケースを開ける前や、PCIカードに触れる前には、必ず適切に接地するようにしてください。StarTech.comでは、お客様がコンピュータコンポーネントを実装する際には、帯電防止ストラップを着用することを推奨しています。帯電防止ストラップが手に入らない場合、接地済みの大型金属面（コンピュータケースなど）に数秒触れ、お客様の体に蓄積した静電気を放電してください。また、PCIカードは端を持つようにし、ゴールドコネクタ部に触れないようにしてください。

ハードウェアインストール手順

1. コンピュータと、コンピュータに接続されているすべての周辺機器（プリンタや外付けHDDなど）の電源を切ります。コンピュータの背面にある電源プラグから電源ケーブルを外し、すべての周辺機器との接続を外します。
2. コンピュータケースのカバーを外します。詳細は、コンピュータ購入時に同梱されてきた取扱説明書でご確認ください。
3. 空いているPCIまたはPCI-Xスロットを探し、コンピュータケースの裏にある金属製カバープレートを外します。
4. カードを空いているPCIまたはPCI-Xスロットに慎重に挿入し、ケース背面のカードのブラケットを固定します。

注意:小型フォームファクタやロープロファイルシステムにST100Sをインストールする場合は、工場で取り付けられた標準プロファイルブラケットを同梱のロープロファイルインストール用ブラケットに取り替える必要があるかもしれません。ST100SLPをフルサイズのコンピュータケースにインストールする場合も同様です。

1. コンピュータケースのカバーを元通りに取り付けます。

2. 電源のソケットにパワーケーブルを挿入し、手順1で外したすべてのコネクタを再度接続してください。

カードをネットワークに接続する

本カードの使用方法により、接続するデバイスやケーブルの種類が異なるかもしれません。NICの100 Mbits/秒という能力を最大限活用するために、Cat 5以上のEthernet ケーブルをお使いになることをお勧めします。お使いのデバイスで必要なケーブルの種類が分からない場合は、デバイスのメーカーまでお問い合わせください。

注意:StarTech.comでは、Ethernetケーブルを幅広い色や長さで取り揃えています。これらの製品に関する詳細や、ネットワークのセットアップや管理のためのヒントやアイデア集は、http://www.startech.comでご覧いただけます。画面上の「ネットワー

キング」タブをクリックしてください。

・お使いのコンピュータを別のコンピュータに直接接続する場合は、クロスオーバケーブルを使う必要があります。
・お使いのコンピュータをハブやスイッチに接続する場合は、ストレートスルーケーブルを使う必要があります。
・お使いのコンピュータをDSLやケーブルモデムからインターネットに接続する場合は、モデムのメーカーが推奨するケーブルを使う必要があります。

ドライバインストール手順

注意: Windows 2000/XP/Vista/7が自動的に必要なドライバを検出し、インストールします。ユーザがドライバを挿入する必要はありません。

下記は、Windows OSをお使いの場合のみ適用されるインストール手順です。Linux、Netware、その他のサポート環境をお使いの場合は、最新のドライバダウンロードフォルダにあるドライバインストール手順書をご覧ください。これらの手順書は、当社のウェブサイトhttp://www.startech.comで「ST100S/ST100SLP」を検索し「ダウンロード」をクリックすることで入手できます。

Windows 95/95/ME

1. Windowsが自動的に新しいハードウェアを検出し、「ハードウェアを追加する」やザードを起動します。「次へ」をクリックします。
2. 「ハードウェアメーカーが提供するディスクのドライバを使う」オプションを選択し、Windowsを「PCI 100 LANカード（ST100S & ST100SLP）」という名前のフォルダ、お使いのオペレーティングシステムのバージョンに該当するフォルダ（Win98など）に導きます。
3. その他のプロンプトが表示される場合は、それらに最後まで従い、インストールフロセスを終了するためにコンピュータを再起動します。

ドライバのインストールの確認

ドライバが正常にインストールされたかを確認するには、「マイコンピュータ」を右リックし、「管理」を選択します。次の画面（コンピュータ管理）の左端の列で、「スマネージャ」をクリックします。右端の列で、ネットワークアダプタの横にある「+」マークをクリックして「ネットワークアダプタ」リストを展開します。このリストは、インストール済みデバイスを詳細に一覧表示しています。

カードのモニタリング

カードの正面にあるLEDは動作状況を伝える素晴らしいインジケーターです。リンク動作状況LEDが点灯していない場合、接続エラーが発生しています。すべてのドライブの電源が入っており、ネットワークケーブルが両側適切に接続されていることを確

認してください。また、お使いのネットワークケーブルがEIA/TIA 568および少なくとCat 5規格に準拠していることも確認します。問題が解決しない場合は、すべてのデバイスの電源を切り、すべての接続を外します。10秒以上数えてから、もう一度デバイの接続をやり直し、すべての接続を完了してから電源を入れます。

ネットワークをセットアップする際のヒント

ネットワークをセットアップするための情報やヘルプは、オペレーティングシステムメーカーまでお問い合わせください。下記はローカルエリアネットワークのMicrosoft ユーザを対象に、ヒントやトラブルシューティングとしてご利用いただけることのみ目的として書かれています。

コンピュータが正常に設定されていることを確認する

管理を楽にするために、各コンピュータを“見”て、デバイスやファイルが共有できるう、それぞれを設定してください。これを行うため、お使いのコンピュータに下記の目を必ずインストールするようにしてください：

• Microsoft Networksのクライアント
• TCP/IP（インターネットプロトコル）
  ・ファイルと印刷の共有

これらのクライアント、プロトコル、サービスは次の場所で見つけることができるかしれません：

Windows Vista/7

1. 「コントロールパネル」から、「ネットワークと共有センター」をクリックします。
2. 「ネットワーク接続の管理」をクリックします。
3. 「ローカルエリア接続」を右クリックし、「プロパティ」を選択します。

Windows XP

1. 「スタート」＞「マイネットワーク プレース」の順にクリックします。
2. 「ネットワークタスク」ボックスで、「ネットワーク接続を表示する」をクリックします。
3. 「ローカルエリア接続」を右クリックし、「プロパティ」を選択します。

Windows 2000の場合

1. 「スタート」＞「設定」＞「ネットワークとダイヤルアップ接続」の順にクリッす。
2. 「ローカルエリア接続」をダブルクリックし、「プロパティ」ボタンをクリックします。

お使いのすべてのコンピュータが同じワーク クグループにあることを確認する

それぞれのコンピュータが適切に通信できるようにするために、各コンピュータが同じワークグループにある必要があります。同じワークグループ内の各コンピュータは一意の名前を持っていなければなりません。Windowsのバージョン間の互換性を確保するためにコンピュータ名は13文字以内にしてください。

コンピュータの名前を確認したり、追加したり、編集するには、次の手順に従います

Windows XP

1. 「スタート」＞「コントロールパネル」の順にクリックします。
2. 「コンピュータ名」タブから、「システム」をダブルクリックします。

Windows 2000の場合

1. 「スタート」＞「設定」＞「コントロールパネル」の順にクリックしてください。
2. システム上でダブルクリックします。
3. 「ネットワークの識別」タブをクリックします。

共有設定が正しく行われていることを確認する

1. 「コンピュータが正常に設定されていることを確認する」で説明した手順に従い、ネットワークダイアログボックスまで進みます（3ページ）。
2. 「ファイルと印刷の共有」をクリックします。
3. 1つまたは両方インストールするか、またはいずれもインストールしないかを選択します。「OK」をクリックします。
4. 共有するファイルまたはフォルダを決定します。ファイルまたはフォルダ上で右クックすることにより、共有オプションを表示し、「共有」(Windows 2000) または「有とセキュリティ」(Windows XP) を選択することができます。

注意:ネットワークのセットアップやネットワークの使用に問題がある場合は、お使のオペレーティングシステムを購入した販売店までお問い合わせください。

技術仕様

ホストインターフェース	PCI (3.3V/5V、32ビット)
フォー ムファクタ	標準プロファイル/ロープロファイル
チップセットID	Realtek RTL8100C
コネクタ	1 x RJ45 Ethernetメス
LED	1 x 10/100Mbpsリンク検出1 x 動作状況
最大データ転送速度	100 Mbps
動作温度	0°C~55°C
湿度	10%~90% RH

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード能資料をご用意しています。

ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確認ください

保証に関する情報

本製品は使用期間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、またに代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損傷対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
