使用説明書 Q141 JUKI
取扱説明書 / パーツリスト INSTRUCTION MANUAL / PARTS LIST
安全に使用していただくために使用前に、必ずこの取扱説明書をお読みください。
また、いつでもすぐに読めるように、この取扱説明書を保管してください。
注意
本取扱説明書は、Q141 についての説明書です。本製品を MO-3000, MO-6000 シリーズに取り付けて使用される際は、事前に MO-3000, MO-6000 シリーズの取扱説明書の「安全についての注意事項」を読み、十分理解の上でご使用ください。なお、Q141 を強調するため、MO-3000, MO-6000 シリーズのイラストは簡略化されています。従って、安全装置のイラストも一部省略しております。
適用機種：MO-3000, MO-6000 シリーズ全機種
最高回転数：7,000 rpm
2. 装置の取り付け / INSTALLATION
1）目保護カバー止めねじ①（1個）を取り外します。

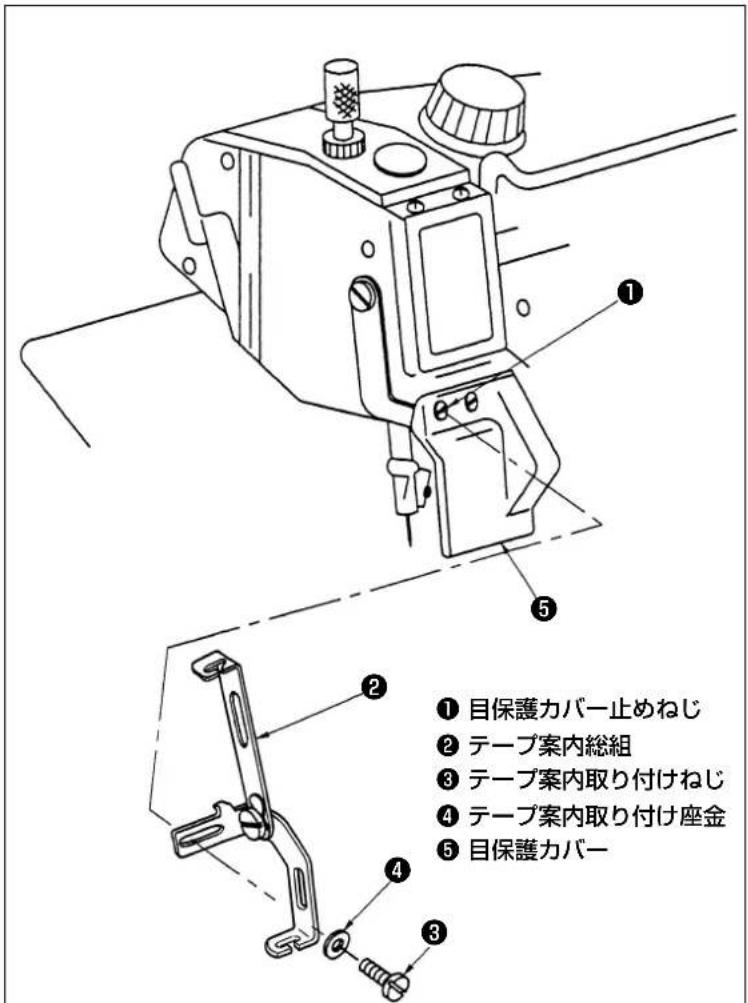

2) テープ案内総組②を目保護カバー⑤の上からテープ案内取り付けねじ③とテープ案内取り付け座金④で取り付けます。（図ー1）
1) Remove screw ① from the eye protecting cover.
2) Install general assembly of tape guide ② onto eye protecting cover ⑤ using attaching screw ③ and washer ④. (Fig. 1)
3. 調整 / ADJUSTMENT
テープ案内の位置

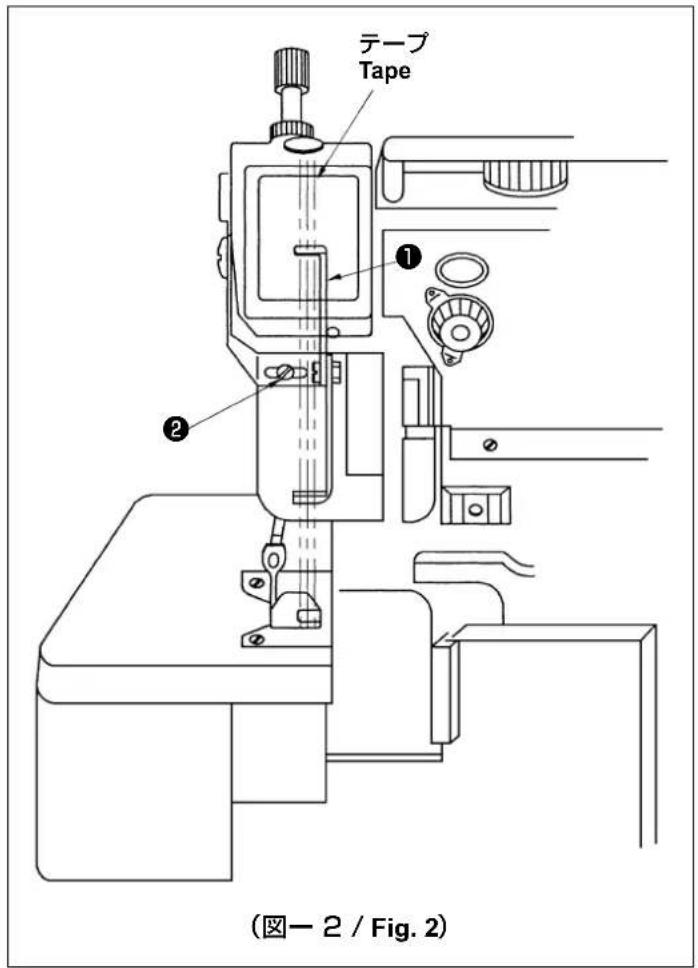

テープ案内①の位置は、押えのテープガイド部にまっすぐ入るようテープ案内取り付けねじ②をゆるめて左右方向を調整してください。（図一 2）
目保護カバー①を回転させたい場合は、まずテープ案内②を矢印の方向に折りたたみます。（図一3）
それから目保護カバー①を回転させてください。
5. 使用部品 / COMPONENTS TO BE USED

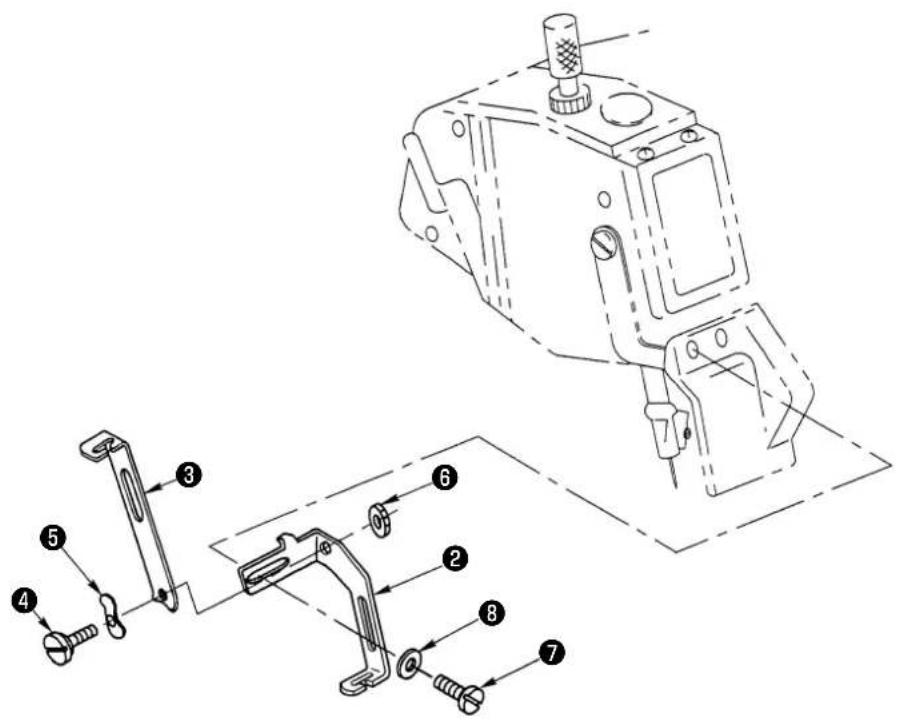

| REF.NO | NOTE | PART NO. | ヒンメイ/ | DESCRIPTION | Qty | ||
| 1 | MAQ-141000A0 | テープアンナイ | ソウクミ/ | TAPE GUIDE | ASM. | 1 | |
| 2 | MAQ-14101000 | テープアンナイ | (A)/ | TAPE GUIDE A | (1) | ||
| 3 | MAQ-14102000 | テープアンナイ | (B)/ | TAPE GUIDE B | (1) | ||
| 4 | SD-0500204-TP | ダンネジ/ | HINGE SCREW | (1) | |||
| 5 | WZ-0541510-KP | ナミガタザガネ/ | WAVED WASHER | 5.4×9×0.3 | (1) | ||
| 6 | NS-6090310-SP | ロッカクナット/ | NUT | 9/64-40 | (1) | ||
| 7 | SS-7091110-TP | マルヒラネジ/ | SCREW | 9/64-40 L=10.5 | 1 | ||
| 8 | WP-0371016-SD | ヒラザガネ/ | WASHER | 3.7×8×1 | 1 | ||
