使用説明書 QC5572 PHILIPS

保証書は、この取扱説明書の最ページについておりますので販売店

で記入を受けてください。

フィリップ スセルフヘアーカッターをお買い上げいただき、まことにありがとうございます。長い間ご愛用いただくために、ご使用前にこの取扱説明書をよくお読みのうえ、正しくお使いください。

また、お読みになった後は、お使いになる方がいつでも見られるところに必ず保管してください。

商品のご確認

商品をご確認ください

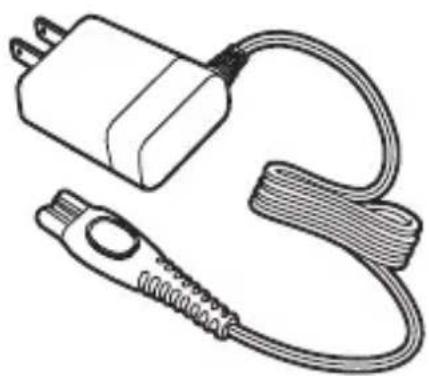

クリー ニングブラシ 充電アダプタ

※改良の為、仕様を予告なく変更することがあります。

目次

●はじめに

商品のご確認 …1

目次 …… 2

必ずお守りくだ…さい……4

各部の名称 …5……6

●ご使用方法

充電の仕方 …7………8

基本的な使い方 …9……～11

ヘアーカットの仕方…12……～15

お手入れ方法 …16

刃の交換 …17

●廃棄について

製品を廃棄するとき…18……

●困ったとき

故障かな?と思ったら 19

●英文解說

• ここに示した注意事項は、安全に関する重要な内容ですので、必ず守ってください。
  ●誤った取扱いをしたときに想定される内容を「警告」と「注意」とに区分けしています。

○絵表示について

記号は、「危険、警告、注意」を示します。 図の中や近くに具体的な注意内容を示します。

警告 人が死亡または重傷を負う可能性が想定される内容。

注意 人が傷害を負う可能性及び物的損害のみの発生が想定される内容。

○絵表示の例

・記号は、してはいけない「禁止」を示します。図の中や近くに具体的な禁止内容（左図の場合は分解禁止）を示します。

- 記号は、必ずしていただく「強制」を示します。図の中や近くに具体的な強制内容（左図の場合は電源プラグをコンセントから抜くこと）を示します。

警告

● 本体ならびに充電アダプタは改造しないでください。また、修理技術者以外の人は、分解したり修理をしないでください。火災、感電、ケガの原因となります。修理はお買い上げの販売店または小泉成器修理センターにご相談ください。

●充電アダプタを傷付けたり、電源コードを無理に曲げたり、引っ張ったり、ねじったり、たばねたり、重い物を載せたり、挟み込んだり、加工したりしないでください。電源損し、火災・感電の原因となります。

●お手入れの際は必ず充電アダプタの電源プラグをコンセントから抜いてください。また、濡れた手で抜き差ししないでください。感することがあります。

●乳幼児の手の届くところでの放置、使用はしないでください。やけど・感電・ケガをすることがあります。

● 充電アダプタが傷んだり、コンセントの差込みが緩いときは使用しないでください。感電・ショート・発火の原因になります。

充電ダプタには変圧器が内蔵されています。充電アダプタを切り離して別のプラグに接続するのは危険ですのでおやめください。

●本体・充電アダプタを水につけたり、水をかけたりしないでください。故障や、ショート・感電の原因になります。

●濡れた手で充電アダプタの電源プラグ部を抜き差ししないでください。感電やケガをすることがあります。

●異常・故障時には、直ちに使用を中止してください。そのまま、使用すると火災・感電・ケガの原因になります。

注意

● 充電アダプタの電源プラグを抜くときは、電源コード部を持たずに必ず先端の電源プラグ部を持って引き抜いてください。感電やショートして発火することがあります。

● 充電時以外は、充電アダプタをコンセントから抜いてくださけど、絶縁劣化による感電・漏電火災の原因となります。

● 刃は強く押さえないでください。破損して皮膚を傷つけることがあります。

- ご使用の前に刃の破れや変形がないか確認してください。肌を傷つけることがあります。

●本製品をシャワー中に使用しないでください。感電することがあります。

● 刃やコームなどの部品が破損または故障した場合は、本製品を使用しないでください。ケガの原因になります。交換の際には必ずフィリップス社製の同型部品とお取り替えください。

●電源やネクタ受部にピンやごみを付着させないでください。感電・ショート・発火の原因になります。

● 充電アダプタは付属の専用アダプタを使用してください。また付属の専用アダプタで他の商品を充電しないでください。ショート、異常発熱による発火の原因になります。

●本製品は、頭髪のカット専用です。それ以外の目的で使用しないでください。

使用上のご注意

1. 本製品の使用、充電、保管は室温C～35℃の環境下で行ってください。（尚、低温や高温で充電すると、充電池の寿命が短くなります。）

2. 室温、気圧、湿度が急激に変化する状況でご使用になる場合は、本製品をその環境の分ほど慣らしてからお使いください。

3. 刃は、薄く仕上げてありますので、刃部を強く押さえたり、硬いものに当てないよう、ていねいに扱ってください。

4. 刃の清掃やコームの着脱は必ずスイッチを切ってから行ってください。

5. 切れ味が衰えてきたり、刃やコームなどの部品が破損した場合は、使用せず必ず新しい同型部品と交換してください。

6. 極端に高温または低温の場所、直射日光の当たる場所には保管しないでください。夏場、車の中に放置しないでください。

7. 本製品は、使用の都度、掃除をしてください。

8. 本製品は防水加工をしておりますが、水や液体の中に浸けないでください。

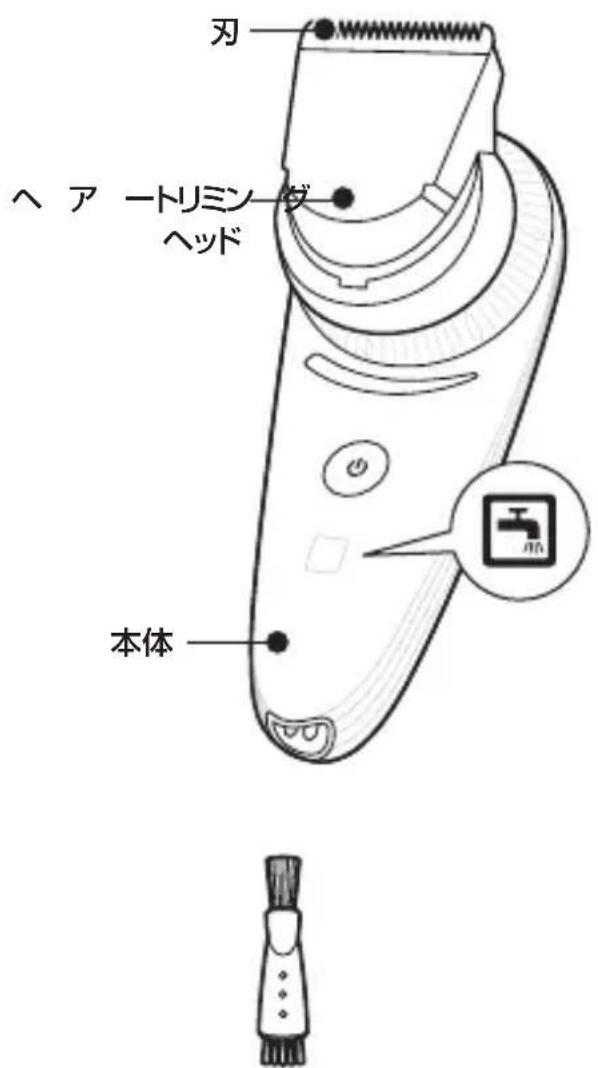

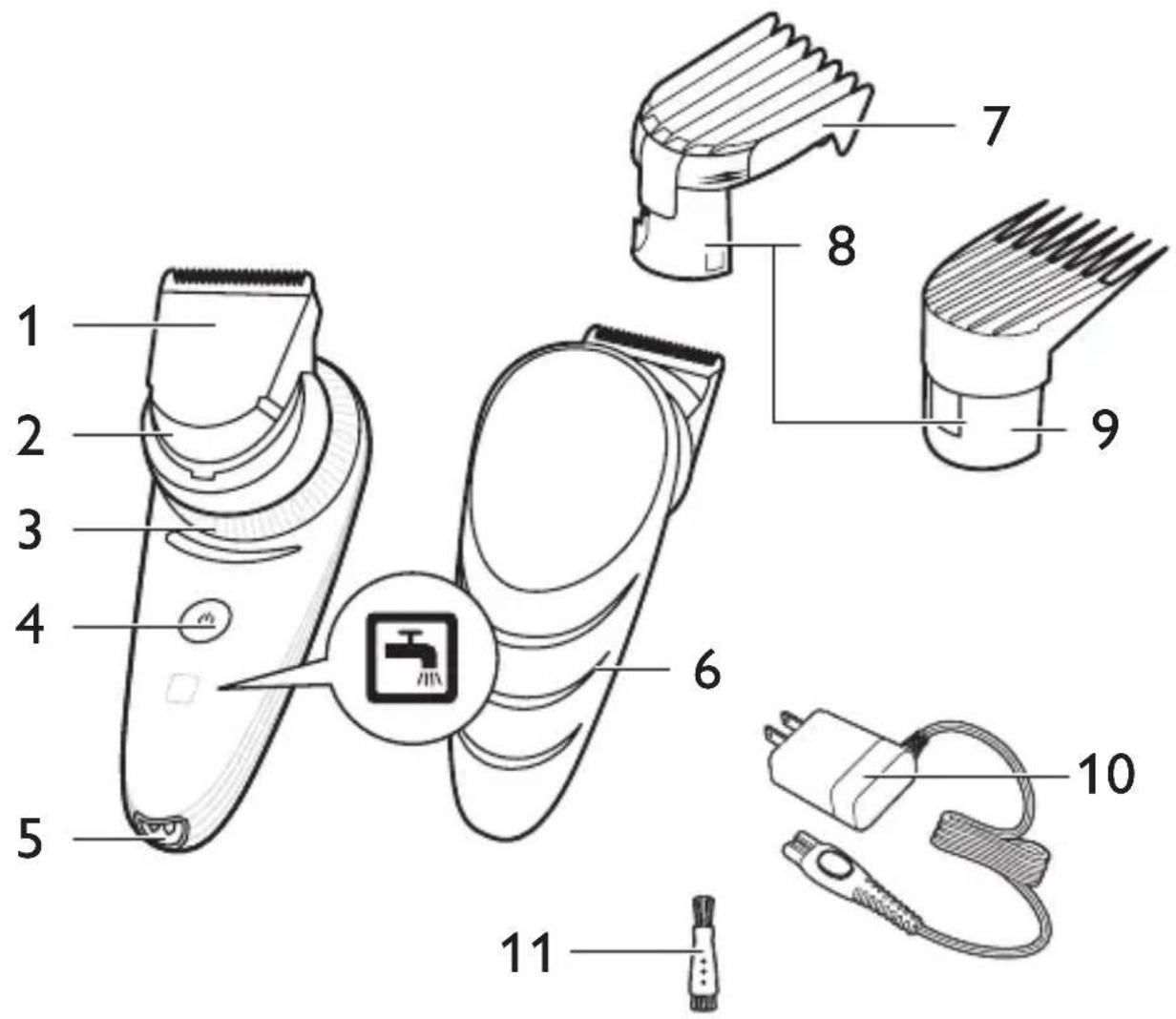

各部の名称

本体

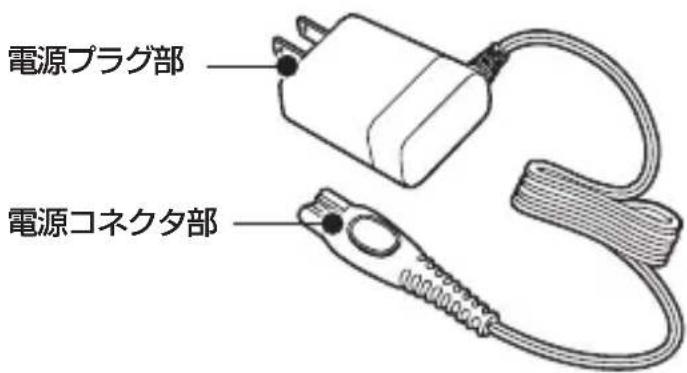

充電アダプタ ▶P.7

ヘアートリミン ヨ.9,12,サボ ▶

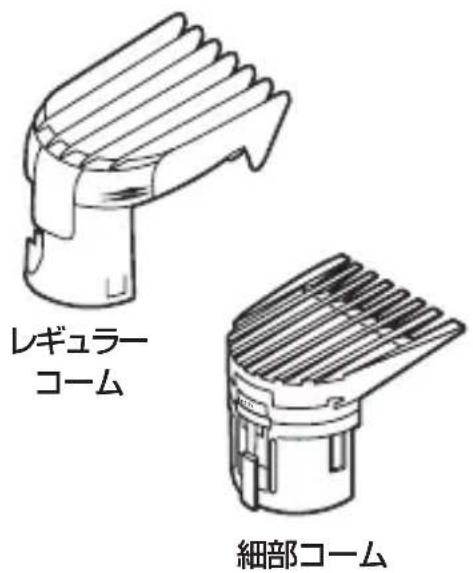

コーム ▶P.10～14

レギュラーコーム 細部コーム

クリーニングブラシ ▶ P.16

充電の仕方

お客様による充電池の交換はできません。

この商品は通常約1時間充電です。

満充電で約1時間使用できます。

充電式(コードレス)で使う場合

初めてお使いになるときや、長い間ご使用にならなかったときは、充電しないと使用できません。ご使用前に充電してください。初めての充電時間は縁間です。本製品は完全に充電した状態で1時間ご使用になれます。海外100～240V）でのご使用も可能です。ただし、コンセントの形状や電圧など現地で充分お確かめのうえご使用ください。

1 充電表示ランプがオレンジ色に点滅したら、充電が少なくなっています（残りの使用時間は約10分です）ので、本製品を充電する必要があります。

2 充電する際にはイッチを必OFFにしてください。動作中はスイッチを回押すとOFFになります。

※ONの状態では充電できません。

4 充電アダプタの電源プラグ部をコンセントに差し込むと充電表示ランプが白色に点滅し、充電中であることを示します。（満充電になると充電表示ランプが白色に点灯し、約時間使用できます。）

※満充電後、約0分経過すると節電のため充電表示ランプが消えます。 ※本体を水洗いした場合は、水分をふき取ってから充電してください。

3 充電アダプタの電源コネクタ部を、本体の電源コネクタ受部に差し込みます。

●充電中、テレビ等に雑音が入る場合、別のコンセントで充電してください。
●充電・ご使用中は本体・充電アダプタが多少熱くなりますが、異常ではありません。
●充電池の寿命は使用・保管などの状態により大きく変化します。
●ニッケル水素電池の特性上、電池容量を使い切らずに充電を繰り返すと使用可能時間が減少することがあります。これを避ける為、最後まで充電を使いきってから、充電することをおすすめ致します。

注意

●専用の充電アダプタ以外での充電はしないでください。
●長期間使用しない場合は、充電池が過放電して使えなくなることがあります。充電できない場合は、活性化させるため4時間以上充電させてください。

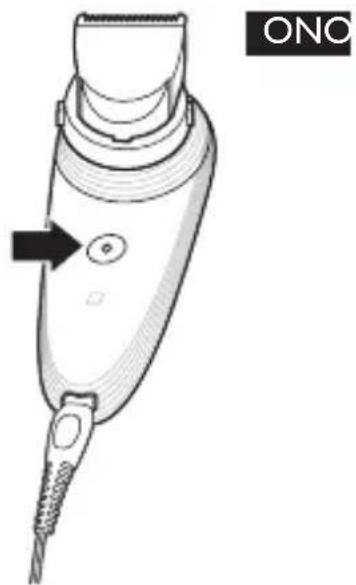

交流式（充電アダプタをつなげたまま）で使う場合

●交流式でお使いの場合でも、充電残量がない状態でご使用されますと、作動しない場合があります。
●交流式でのご使用でも、充電池は消耗します。また、充電アダプタはご使用の都度コンセントから抜いてください。

1 ヘアーカッターの電源スイッチをOFFにします。

3 約3分位待ってからスイッチをNにします。（交流式でお使いの場合は充電表示ランプが白色に点灯します。）

2 充電アダプタの電源コネクタ部を本体の電源コネクタ受部に差し込み、充電アダプタをコンセントに差し込みます。

動作していない状態で電源スイッチを回押すとON、もう1回押すとOFFになります。

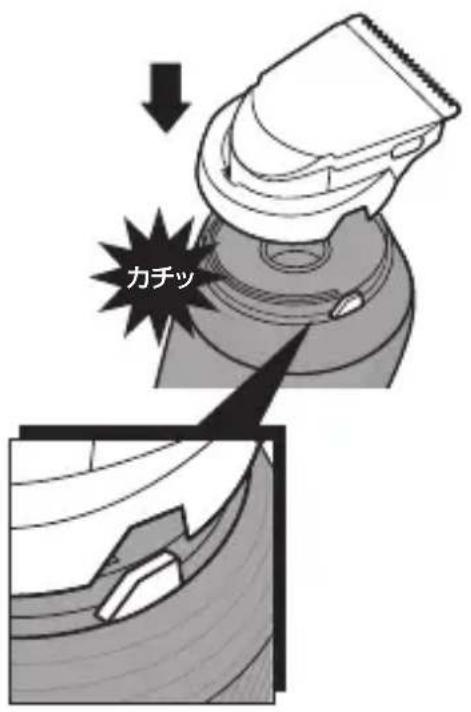

ヘアートリミングヘッドを本体に差し込みます。

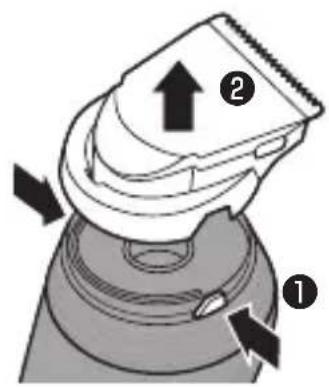

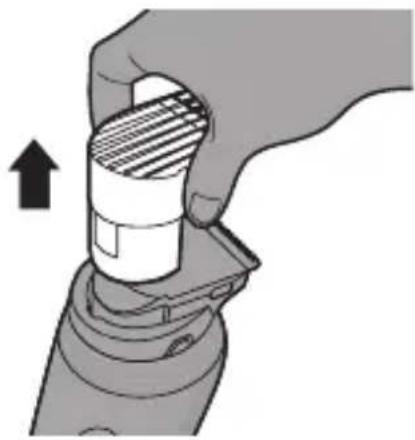

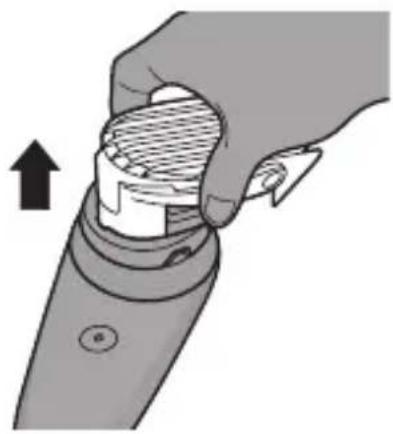

ヘアートリミングヘッドの取り外し

左右の解除ボタンを同時に押し（①）へアートリミングヘッドを本体から引き抜きます（図②）。

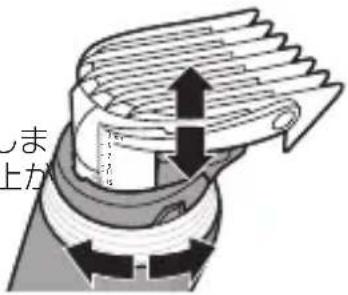

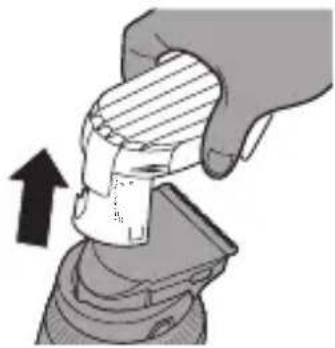

レギュラーコームを本体から真上に引き抜きます。

細部コームを本体から真上に引き抜きます。

コームを取り外す時、強い力を加えないでください。コームの先端ではなく根元部分を持ち、ゆっくり引き上げてください。

仕上がりの長さ設定

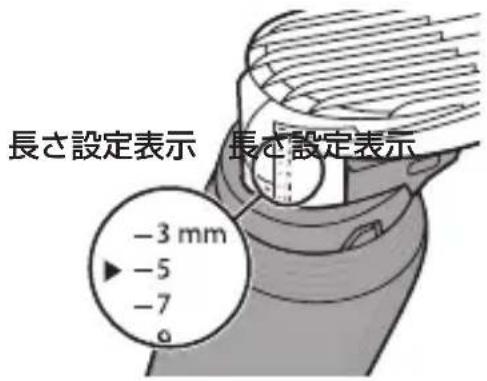

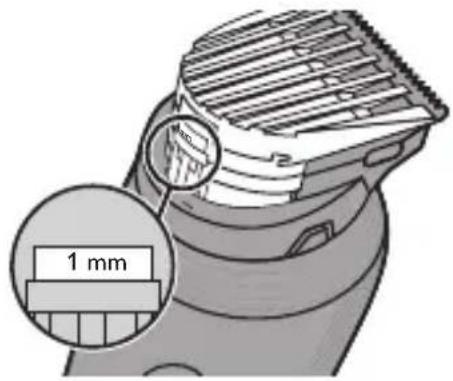

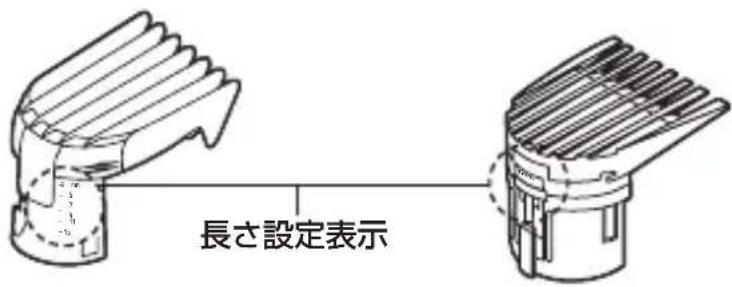

コームを使用し、カット後の仕上がりの長さを選べます。仕上がりの長さは、それぞれのコームの長さ設定表示で確認できます。

ズームリングを回して仕上がりの長さを選ぶ

コームをヘアートリミングヘッドに取り付け、ズームリングを回します。時計回りに回すと仕上がりが長く、反時計回りに回すと仕上がりが短くなります。それぞれの長さ設定表示は下記の通りです。

レギュラーコーム 細部コーム

仕上がりの長さ

3mm

5mm

7mm

9mm

11mm

13mm

15mm

※2mm単位で調節可能（段階）

仕上がりの長さ
1mm	※3目盛分は同じ仕上がりの長さ(1mm)となります
1mm
1mm
1.5mm
2mm
2.5mm
3mm

※0.5mm単位で調節可能 (段階)

注意

ズームリングは、最小設定値から最大設定値の間で使用し、それ以上は回さないでください。故障の原因となります。

本製品をシャワー中に使用しないでください。

ヘ アーカッ 仕方

ヘアーカットの準備

[用意するもの]

·<し
・首に巻くタオル
・肩にかけるケープ
・毛払いブラシ

本体/ ヘアートリミングヘッド細部コーム

レギュラーコーム

[準備する]

1 室内でカットするときは、下に新聞紙かビニールクロスなどを敷きます。
2 首から肩にタオルをかけて、ケープをとめます。

3 髪を毛の流れに沿ってとかします。

● 洗髪後、髪を乾かした状態で使用してください。
髪がぬれた状態でヘアーカッターを使用しないでください。
●カット時は整髪剤は使用しないでください

コームを使用してカットする

注意

●回転ヘッドは、左苑°以上回転させないでください。故障の原因となります。

- コームの平らな部分が頭皮に密着するようヘアーカッターを動かして、ご使用ください。

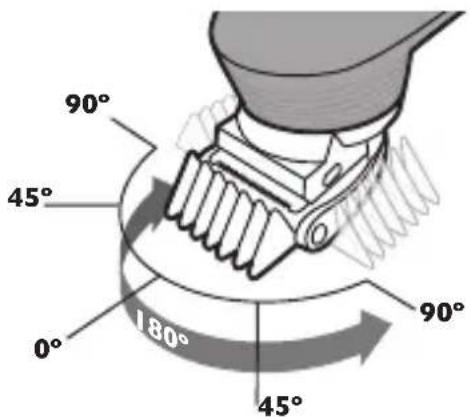

刃が前方を向いた位置を0°の起点として、回転ヘッドは左右45°また190°回転させることができます。カットする部位に合わせて刃の向きを変えられるので、使いやすい角度でカットできます。

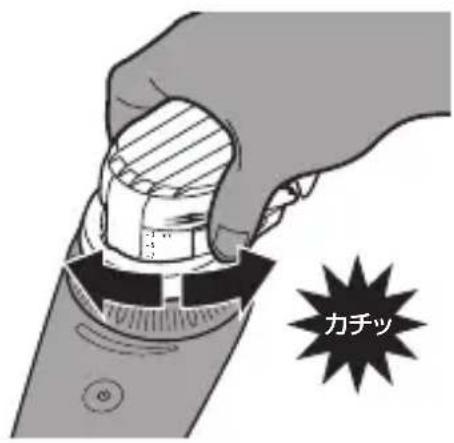

1 お好みの位置まで回転ヘッドをカチッと音がするまで回します。刃の位置は、必ず回転ヘッドで調節してください。

3 回転ヘッドの角度を合わせ、ヘアーカッターをヘアーブラシのように持ち、使うことができます。カットする部位により回転ヘッドを調整し、腕を染に動かせる位置に調整してください。

2 へ ア ー カッタ ー の 電源N区イッチ をします。

4 えり足から頭頂部にかけての髪の長さは変化に富んでいるので、自然でなめらかにカットするには部位に応じて長さ設定を変えてください。P.1「仕上がりの長さ設定」の項をお読みください。)

6 頭髪は部位によって毛の向きが異なります。毛の向きに合わせて、カットする方向（上下・左右）を変えてみてください。

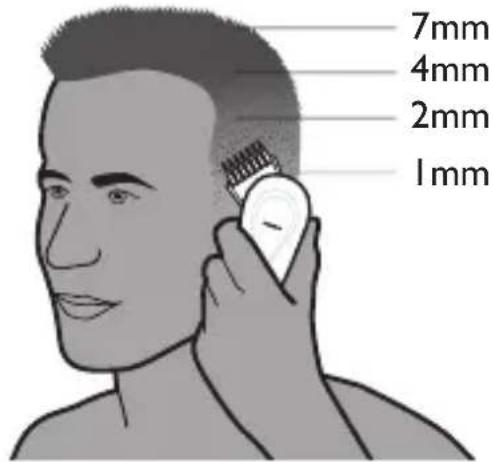

[仕上がりの長さの例]

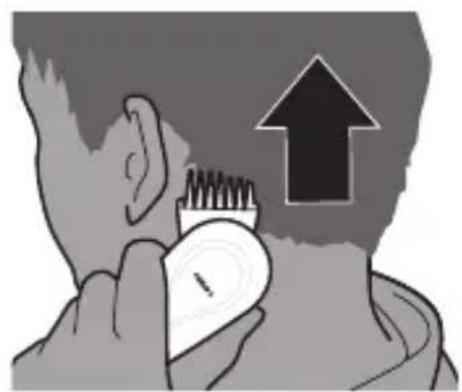

5 皮膚に強く押しつけず、コームをすべらすようにゆっくり動かして 髪 をカットします。効率よく髪をカットするの流れに逆らってヘアーカッターを動かしてください。

7 カットした髪の毛がコームにたまった場合は、電源スイッチをFFにしてへる死一は児ターからコームを取り外し、髪を取り除いてください。

ポイント

●使い始めは、コームの最も長い設定でカットし、少しずつ仕上がりの長さの設定を短くしていくことを おすすめします。
●カットの仕上がりを均一にするために、コームの平らな部分が頭皮と密着するようにヘアーカッターを動かしてください。
●カットした部分と、次にカットする部分が重なるようにヘアーカッターを動かすと、髪の刈り残しがなくなります。

コームを取り外してカットする

コームを取り外すと、とても短く（頭 皮か0.5mm）カットすることができます。首筋や耳まわりを整える際にお使いいただけます。

1 ヘアーカッターの電源スイッチがOFFになって いることを確かめてください。

2 コームをヘアートリミングヘッドから引き抜いて 取り外します。

※コームを取り外す時、強い力を加えないでください。コームの先端ではなく根元部分を持ち、ゆっくり引き上げてください。

3 耳のまわりのラインを整える前に、髪が耳にか ぶさるようにくしでとかします。

4 ヘアーカッターの電源スイッチをONにします。

5 耳のまわりのラインを整えるときは刃の一端だけが毛先に触 れるようにし、毛先だけをトします。髪の際が耳に近くなるようにします。

6 えり足やもみあげの形を整えるときは、ヘアーカッターの向きを変え下向きに動かします。ヘアーカッターをすべらすようにゆっくりと滑らかに、髪の生え際に沿って動かします。

7 頭の輪郭に沿って楽に動かせるように、回転ヘッドの向きを調整します。

注意

●コームを装着せずにカットするときは、刃が触れた部分の髪がとても短く(頭皮から0.5mm)カットされますのでご注意ください。
●回転ヘッドは、左幅°以上回転させないでください。故障の原因となります。

本製品は防水加工をしていますが、本体を水の中に浸さないでください。

※本製品はご使用のたびに掃除をしてください。

お手入れ方法

注意

●圧縮空気、研磨パッド、研磨洗浄剤、ペトロールやアセトンなどの刺激性の強い液体は絶対に使わないでください。
●本製品に潤滑剤を使う必要はありません。
●充電アダプタは絶対に濡らさないでください。

部品の取り替え

ヘッドやコーム、刃が破損・摩耗した場合は、必ずフィリップス社製の同型部品とお取り替えください。（メーカー保証の対象外です。有償となります。）

1 掃除をする前に、電源スイッチがFFになっていることを確かめてください。

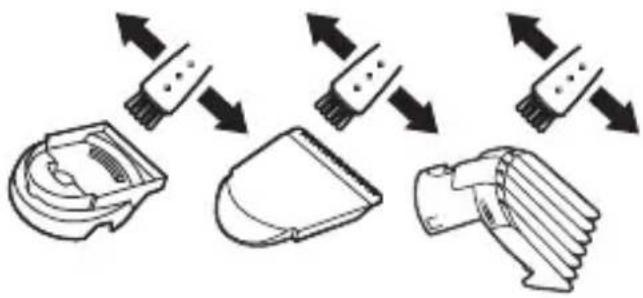

5 細かい部分は、各部品が充分に乾いて からクリー ニ ングブ ラシで 掃 除します。

2 コームを取り外し、ヘアートリミング ヘッドを本体から外します。

3 刃を親指で押さえながら人差し指で開け（図①）ヘアートリミングヘッドから取り外します（図②）。

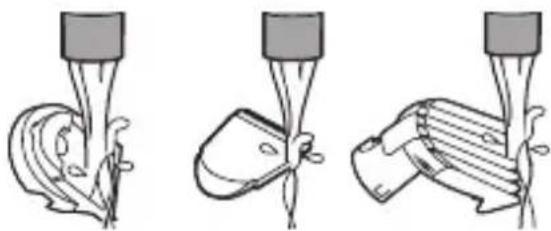

4 ぬるま湯(40℃前後) または水でヘアートリミングヘッド、刃、コームをそれぞれ洗います。

6 刃のツメ部分をヘアートリミングヘッドの溝に合わせ(図①)取り付けます(図②)。

[ヘアートリミング[効]ド [コーム]

※水洗い後は、刃を開いた状態で完全に乾燥させてからご使用ください。生乾きのままで使用になりますと、臭いのもととなるだけでなく、故障の原因となります。

刃の交換

ヘアートリミングヘッド、トリマーは保証対象外となります。

部品の取り替え

網刃や内刃が破損した場合や切れ味が落ちた場合は、お買い上げの販売店または小泉成器部品センターで取扱いしているフィリップス社製の同型部品をご注文後、交換してください。（メーカー保証の対象外です。有償となります。）

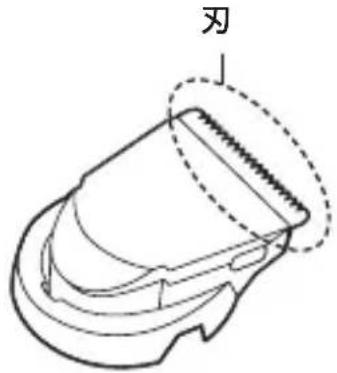

ヘアートリミングヘッドの刃の交換

・ヘアートリミングヘッドの刃の交換時期は回約30分、月2回の使用で約5年が目安ですが、使用時間・使用回数により異なります。

1 掃除をする前に、電源スイッチがOFFになっていることを確かめてください。

2 コームを取り外します。

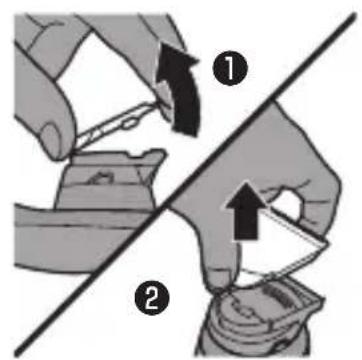

3 刃を親指で押さえながら人差し指で開け（図①）ヘアートリミングヘッドから取り外します（図②）。

4 新しい刃のツメ部分をヘアートリミングヘッドの溝に合わせ(図①)取り付けます(図②)。

本製品はニッケル水素電池を使用しています。

ニッケル水素電池はリサイクル可能な貴重な資源です。

ご使用済みの製品の廃棄に際しては、ニッケル水素電池を取り出し

各自治体の処理方法に従い、リサイクル協力店にお持ちください。

注意

●製品を廃棄するとき以外は、絶対に本体を分解しないでください。
●本体内部の金具は鋭いので、ご注意ください。

充電池の取り外し方

スイッチをNにして、完全に動作しなくなるまで充電池を放電させてから、行ってください。

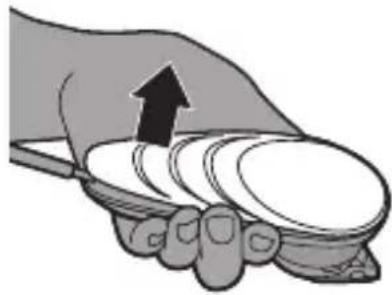

1 本体の上部カバーにドライバーをこじ入れ、取り外します。

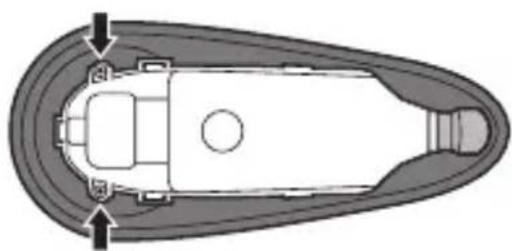

2 ミニマイナスドライバーを使い2本のねじを外します。

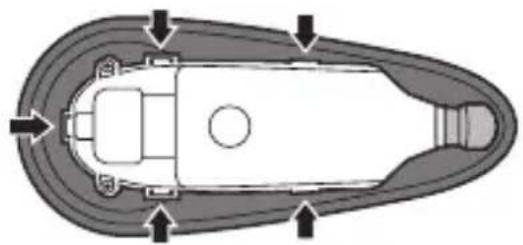

3 充電池ホルダーにある5つのツメを外し、充電池ホルダーを開けます。

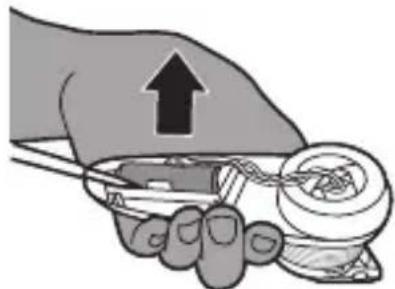

4 充電池を持ち上げて工具でワイヤーを切断し、充電池を取り出します。

※充電池を取り外した後は、通電しないでください。

故障かな?と思ったら

故障かな?と思ったら、お調べください。

充電しても使用時間が極端に短い

▶刃の掃除はしていますか？
▶本製品が完全に止まるまで作動させてからもう一度約時間充電してください。それでも改善されないときは、充電池の寿命です。

だんだん切れ味が悪くなった

▶刃が損傷または摩耗していませんか？

ヘアートリミングヘッドの刃の交換時期は1回約30分、月2回の使用で約5年が目安ですが、使用時間・使用回数により異なります。

スイッチを押しても作動しない

▶刃の掃除はしていますか？
▶充電はされていますか？

約1時間、充電をしてください。

▶刃と本体が正しくセットされていますか？

異常な音がする

▶刃に傷が付いていませんか？
▶刃が正しくセットされていますか？

充電できない

▶充電アダプタの電源コードが断線していませんか？

新しい充電アダプタをお買い求めください。

▶充電アダプタの電源プラグ部はコンセントにきちんと差し込まれていますか？

本体の電源コネクタ受部に充電アダプタのコネクタ部がきちんと差し込まれていますが確認してください。

▶ スイッチ OJNの状態で充電していませんか？

充電する際にはスイドをし必かず充電してください。

以上の点検により、正常な状態に戻らない場合は、お買い求めの販売店か小泉成器修理センターへお問い合わせ願います。

Introduction

保証書と修理サービスについて (必ずお読みください)

〈保証書・最終ページに付属〉

●保証書は、必ず「お買い上げ日・販売店名」等の記入をお確かめのうえ、販売店から受け取っていただき内容をよくお読みのあと大切に保管してください。

保証期間	お買い上げ日から2年間
対象部分	本体、充電アダプタ(刃・ヘアートリミングヘッド・レギュラーコーム・細部コーム・クリーニングブラシを除く)

【補修用性能部品の保有期間】

●補修用性能部品の保有期間は製造打ち切り後6年です。
●性能部品とは、その製品の機能を維持するために必要な部品です。

【ご不明な点や修理に関するご相談は】

●修理に関するご相談ならびにご不明な点は、お買い上げの販売店または、小泉成器修理センターにお問い合わせください。

【修理を依頼されるときは】

●修理をご依頼される前に、この取扱説明書をよくお読みいただき、再度点検ください。尚、異常のあるときはご使用を中止し、お買い上げの販売店へご依頼ください。

【保証期間中は】

●製品に保証書を添えてお買い上げの販売店にご持参ください。保証書の記載内容により無料修理いたします。

【保証期間が過ぎているときは】

●修理によって商品の機能が維持できる場合は、補修用性能部品の保有期間内であれば、ご希望により有料で修理させていただきます。

【海外での本製品の保証及びアフターサービスについて】

●本製品の保証は海外においても有効です。（同シリーズ製品の取り扱いがある国に限ります）
●日本国以外のフィリップスサービス部門においても保証期間内及び保証期間の経過後のアフターサービスを受けることができますが、この場合多少日数を要することもあります。
●海外にてアフターサービスを受けられる場合は、現地のフィリップスサービス部門にお問い合わせください。尚、お困りの点がございましたら下記までご連絡ください。 Philips Consumer Lifestyle Service Department P.O.Box 20100 9200 CA DRACHTEN The Netherlands Fax:[phone]

【お客様の個人情報のお取り扱いについて】

●お受けしましたお客様の個人情報は、株式会社フィリップスエレクトロニクスジャパンのホームページ http://www.philips.co.jp/ に掲載されている「お客様の個人情報の取り扱いについての当社の方針」に基づき適切に管理いたします。

便利メモ

お買い上げ日

年 月 日

お買い上げ店名

TEL. ( )

ご使用の時、このような症状はありませんか？

● 本体にさわると時々電気を感じる。
- こげくさい臭いがする。
● 電源コード部を動かすと通 電したり、しなかったりする。
● その他の異常、故障がある。

このような症状の時は、故障や事故防止のため、スイッチ切り、充電アダプタをコンセントから外して、必ず販売店ご相談ください。

愛情点検

仕様

品番	QC5572/15
電源方式	充電・交流式(専用充電アダプタ使用)
充電アダプタ品番	HQ8505
消費電力	交流使用時: 1.6W	充電時:4.1W
定格電圧	AC100-240V (50/60Hz)
本体質量	約 172g(ヘアートリミングヘッド装着時)
充電時間	約 1時間

※改良の為、仕様を予告なく変更することがあります。

無料修理規定

〈無料修理規定〉

1. 取扱説明書、本体貼付ラベル等の注意書に従った正常な使用状態で保証期間内に故障した場合には、無料修理します。
2. 保証期間内に故障して無料修理をお受けになる場合には、商品と保証書をご持参、ご提示のうえ、お買い上げの販売店にご依頼ください。なお、商品を直接メーカーへ送付した場合の送料等はお客様の負担となります。
3. ご贈答、ご転居でお買い上げの販売店に修理を依頼できない場合は、小泉成器修理センターにご依頼ください。
4. 保証期間内でも次の場合には有料修理になります。

① 使用上の誤り及び不当な修理や改造による故障及び損傷。
② お買い上げ後の輸送、移動、落下等による故障及び損傷。
③ 火災、地震、水害、落雷、その他の天災地変、公害や異常電圧による故障及び損傷。
④ 一般家庭以外（例えば、業務用の長時間使用）に使用された場合の故障及び損傷。
⑤ 保証書の提示がない場合。
⑥ 保証書にお買い上げ年月日、お客様名、販売店名の記入のない場合、或は字句を書き換えられた場合。

※保証書は、本書に明示した条件のもとにおいて無料修理をお約束するものです。従って保証書を発行している者（保証責任者）、及びそれ以外の事業者に対するお客様の法律上の権利を制限するものではありません。

保証期間経過後の修理についてご不明の場合は、お買い上げの販売店または小泉成器修理センターにお問い合わせください。

※保証期間経過後の修理・補修用性能部品の保有期間について詳しくは取扱説明書の保証とアフターサービスの項目をご覧ください。

※お客様にご記入いただいた個人情報（保証書の控え）は保証期間内のサービス活動及びその後の安全点検活動のために利用させていただく場合がございます。ご了承ください。また個人情報は、株式会社フィリップスエレクトロニクスジャパンのホームページ http://www.philips.co.jp/ に掲載されている「お客様の個人情報の取り扱いについての当社の方針」に基づき適切に管理いたします。

フィリップ エルフ ヘ ア ー 保証書

持込修理

CERTIFICATE OF PURCHASE

この保証書は、「無料修理規定」記載内容で無料修理を行うことをお約束するものです。お買い上げの日から下記期間中に故障が発生した場合は、本書をご提示のうえ、お買い上げの販売店に修理をご依頼ください。

お客様にご記入いただいた個人情報(保証書の控え)は、株式会社フィリップスエレクトロニクスジャパンのホームページ http://www.philips.co.jp/ に掲載されている「お客様の個人情報の取り扱いについての当社の方針」に基づき適切に管理いたします。

品名	セルフヘアーカッター
品番	QC5572/15
保証期間	お買い上げ日より2年
対象部分	本体、充電アダプタ(刃・ヘアートリミングヘッド・レギュラーコーム・コーム・クリーニングブラシを除く)
お買い上げ日	年 月 日
お客様	ご住所〒
	ご芳名
	電話番号
★販売店	販売店名・住所・電話番号

★ 保証書は再発行しませんので、大切に保管してください。
★ ご販売店様へ この保証書はお客様へのアフターサービスの実施と責任を明確にするものです。贈答品、記念品の場合も含めて必ず記入捺印してお客様にお渡しください。

★ 製品に関するお問い合わせ

フィリップスお客様情報センターナビダイヤル（全国共通）

0570(07)6666

ナビダイヤルにかからない時は

TEL [phone] FAX [phone]

日本販売代理店 小泉成器株式会社

〒541-0051 大阪市中央区備後町3-3-7

修理に関するお問い合わせ

小泉成器修理センター

ナビダイヤル（全国共通）

0570(09)8888

ナビダイヤルにかからない時は

小泉成器東日本修理センター TEL [phone]

344-0127 埼玉県春日部市水角1190

小泉成器西日本修理センター TEL [phone]

559-0033 大阪市住之江区南港中1丁目3番98号

部品に関するお問い合わせ

小泉成器部品センター

ナビダイヤル（全国共通）

0570(09)2222

ナビダイヤルにかからない時は

TEL [phone]

559-0033 大阪市住之江区南港中1丁目3番98号

受付時間：平日9:00\~17:30 （土・日・祝日・夏期休暇・年末年始を除く）
