使用説明書 Series 7000 QC5390 PHILIPS

保証書は、この取扱説明書の最終ページについておりますので販売店で記入を受けてください。

フィリップスヘアーカッターをお買い上げいただき、まことにありがとうございます。長い間ご愛用いただくために、ご使用前にこの取扱説明書をよくお読みのうえ、正しくお使いください。

また、お読みになった後は、お使いになる方がいつでも見られるところに必ず保管してください。

商品のご確認

商品をご確認ください

※改良の為、仕様を予告なく変更することがあります。

目次

●はじめに

商品のご確認 …1

• ここに示した注意事項は、安全に関する重要な内容ですので、必ず守ってください。
  ●誤った取扱いをしたときに想定される内容を「警告」と「注意」とに区分けしています。

○絵表示について

記号は、「危険、警告、注意」を示します。図の中や近くに具体的な注意内容を示します。

警告 人が死亡または重傷を負う可能性が想定される内容。

注意 人が傷害を負う可能性及び物的損害のみの発生が想定される内容。

○絵表示の例

・記号は、してはいけない「禁止」を示します。図の中や近くに具体的な禁止内容（左図の場合は分解禁止）を示します。

・記号は、必ずしていただく「強制」を示します。図の中や近くに具体的な強制内容（左図の場合は電源プラグをコンセントから抜くこと）を示します。

警告

● 本製品の電源を入れる前に、充電アダプタに表示されている電圧が、ご使用になる地域の電圧に適しているか確認してください。

●充電アダプタを水につけたり、水をかけたりしない。故障や、ショート・感電の原因になります。

● 本体ならびに充電アダプタは改造しない。また、修理技術者以外の人は、分解したり修理をしない。火災、感電、ケガの原因となります。修理はお買い上げの販売店または小泉成器修理センターにご相談ください。

●充電アダプタを傷 付けたり、電源コードを無理に曲げたり、引っ張ったり、ねじったり、たばねたり、重い物を載せたり、挟み込んだり、加工したりしない。電源コードが破損し、火災・感電の原因となります。

●お手入れの際は必ず充電アダプタの電源プラグをコンセントから抜く。また、濡れた手で抜き差ししない。感電やケガをすることがあります。

●乳幼児の手の届くところに本製品を置かないでください。

● 充電アダプタが傷んだり、コンセントの差込みが緩いときは使用しない。 感電・ショート・発火の原因になります。

●充電アダプタには変圧器が内蔵されています。充電アダプタを切り離して別のプラグに接続するのは危険ですのでおやめください。

注意

● 充電アダプタの電源プラグを抜くときは、電源コード部を持たずに必ず先端の電源プラグ部を持って引き抜く。感電やショートして発火することがあります。

●刃は強く押さえない。破損して皮膚を傷つけることがあります。

●刃やコームなどの部品が破損または故障した場合は、本製品を使用しないでください。ケガの原因になります。交換の際には必ずフィリップス社 製の同型部品とお取り替えください。

● 充電時以外は、充電アダプタをコンセントから抜く。ケガややけど、絶縁劣化による感電・漏電・火災の原因となります。

●電源コネクタ受部にピンやごみを付着させない。感電・ショート・発火の原因になります。

使用上のご注意

1. 本製品は、人の頭髪のカット専用です。それ以外の目的で使用しないでください。

2. 本製品の使用、充電、保管は室温℃～35℃の環境下で行ってください。（尚、低温や高温で充電すると、充電池の寿命が短くなります。）

3. 室温、気圧、湿度が急激に変化する状況でご使用になる場合は、本製品をその環境下を分ほど慣らしてからお使いください。

4. 刃は、薄く仕上げてありますので、刃部を強く押さえたり、硬いものに当てないよう、ていねいに扱ってください。

5. 刃の清掃やコームの着脱は必ずスイッチを切ってから行ってください。

6. 切れ味が衰えてきたり、刃やコームなどの部品が破損した場合は、使用せず必ず新しい同型部品と交換してください。

7. 極端に高温または低温の場所、直射日光の当たる場所には保管しないでください。夏場、車の中に放置しないでください。

8. 乳幼児の手の届かないところに保管してください。

9. 本製品は、使用の都度、掃除をしてください。

10. 充電するときは、専用の充電アダプタを使用してください。

11. 充電アダプタが破損、故障した場合は、事故を避けるために必ずフィリップス社製の同型部品をお求めください。

12. 本製品は防水加工をしておりますが、水や液体の中に浸けないでください。

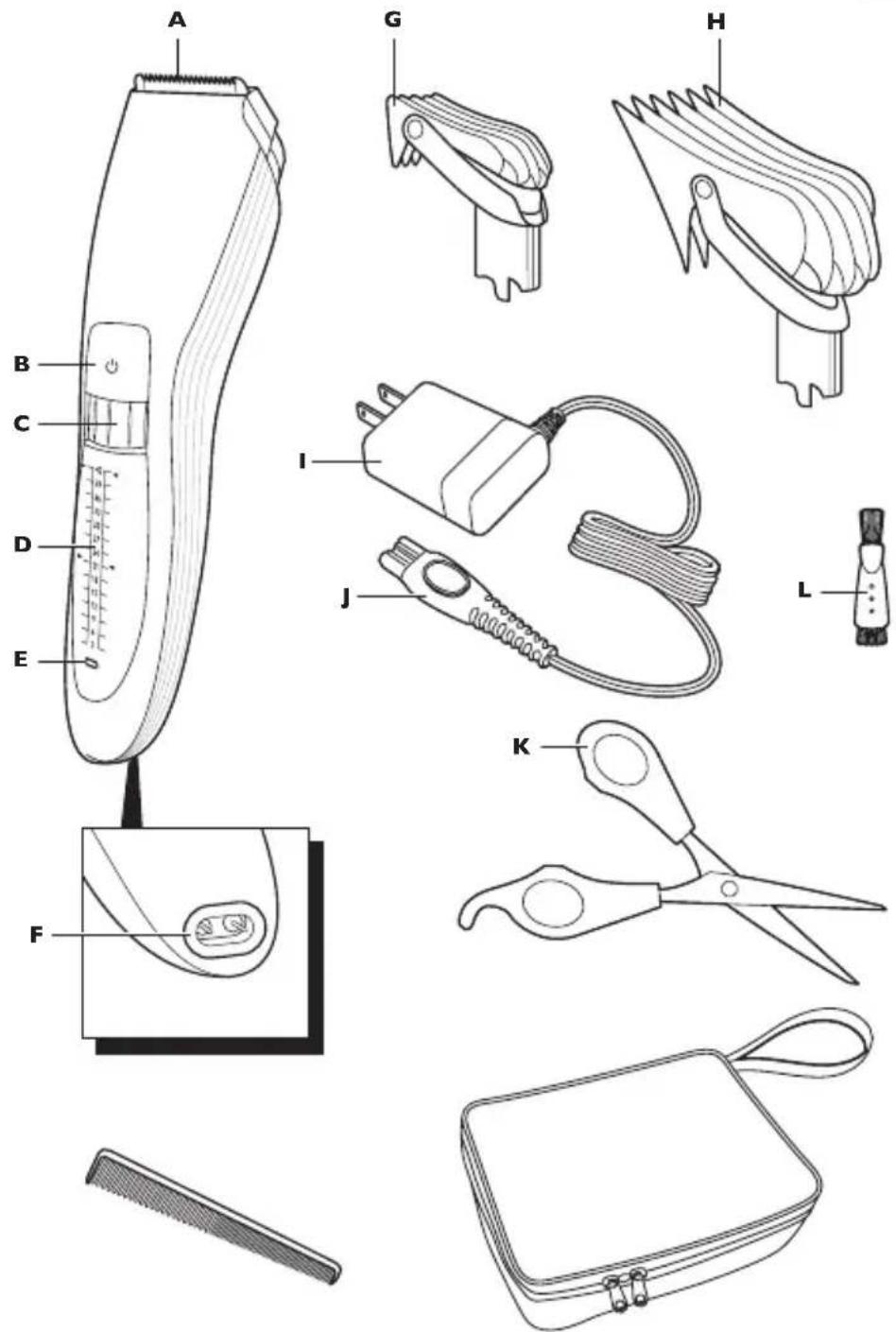

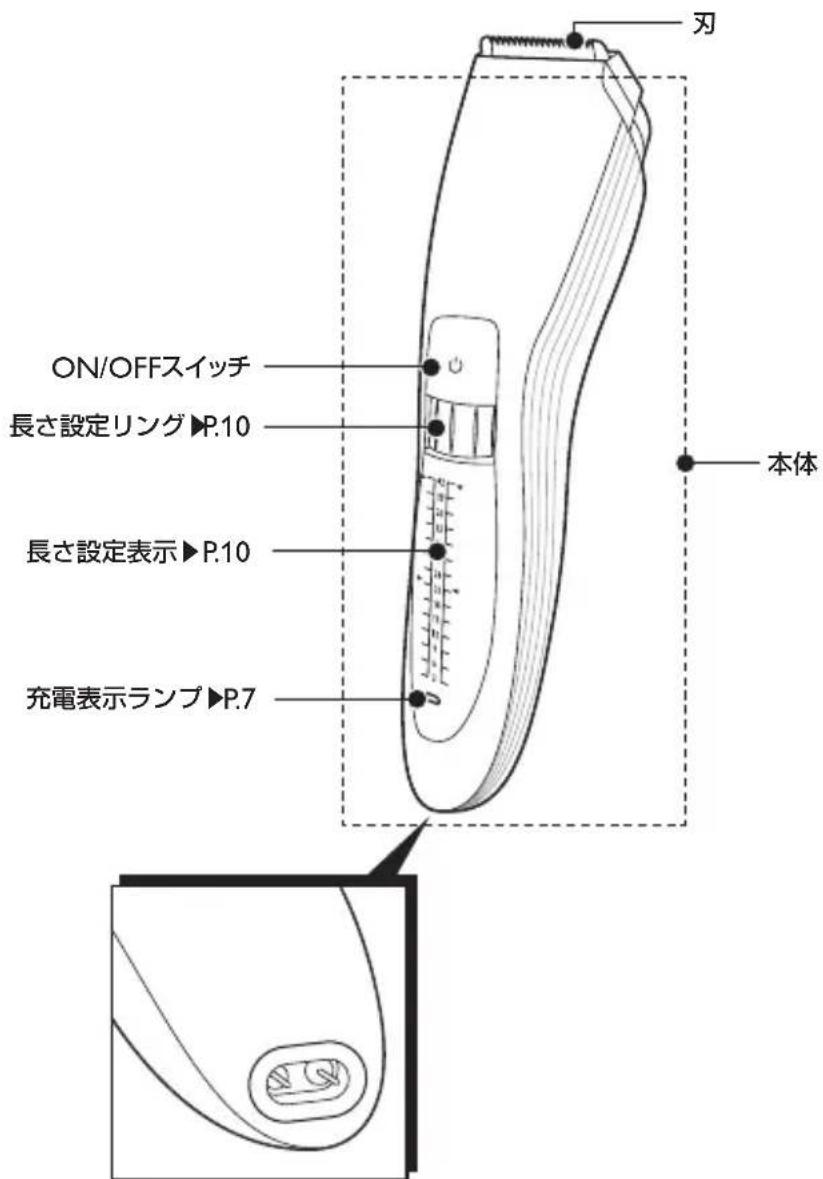

各部の名称

本体

電源コネクタ受部▶P.7
5

コーム P.9,10,11,12

初めてお使いになるときや、長い間ご使用にならなかったときは、充電しないと使用できません。ご使用前に充電してください。初めての充電時間は約時間です。本製品は完全に充電した状態で、約時間ご使用になれます。海外100～240V）でのご使用も可能です。ただし、コンセントの形状や電圧など現地で充分お確かめのうえご使用ください。

1 充電表示ランプがオレンジ色に点滅したら、充電が少なくなっています（残りの使用時間は約10分です）ので、本製品を充電する必要があります。
2 充電する際には、スイッチを必ずOFFにしてください。動作中はスイッチを回押すとOFFになります。 ※ONの状態では充電できません。

4 充電アダプタの電源プラグ部をコンセントに差し込むと充電表示ランプが緑色に点滅し、充電中であることを示します。（満充電になると充電表示ランプが緑色に点灯し、約時間使用できます。）

3 充電アダブタの電源コネクタ部を、本体の電源コネクタ受部に差し込みます。

※満充電後、約80分経過すると節電のため充電表示ランプが消えます。 ※本体を水洗いした場合は、水分をふき取ってから充電してください。

ポイント

● 充電中、テレビ等に雑音が入る場合、別のコンセントで充電してください。
● 充電・ご使用中は本体・充電アダプタが多少熱くなりますが、異常ではありません。
● 充電池の寿命は使用・保管などの状態により大きく変化します。

注意

●当社専用の充電アダプタ以外での充電はしないでください。
●長期間使用しない場合は、充電池が過放電や液漏れして使えなくなることがあります。

交流式（充電アダプタをつなげたまま）で使う場合

●交流式でお使いの場合でも、充電残量がない状態でご使用されますと、作動しない場合があります。約分位の充電を行ってから、ご使用ください。
●交流式でのご使用でも、充電池は消耗します。また、充電アダプタはご使用の都度コンセントから抜いてください。

1 ヘアーカッターの電源スイッチをFFにします。

3 約3分位待ってからスイッチをNにします。

2 充電アダプタの電源コネクタ部を本体の電源コネクタ受部に差し込み、充電アダプタをコンセントに差し込みます。

動作していない状態で電源スイッチを1回押すとONもう1回押すとOFFになります。

- コームの取り外しの際は、コーム上部の可動部分を絶対に引っ張らないでください。破損のおそれがあります。常にコーム下部を持って引き抜いてください。

仕上がりの長さ設定

コームを使用し、カット後の仕上がりの長さを選べます。仕上がりの長さは、本体の長さ設定表示で確認できます。

長さ設定リングを回して仕上がりの長さを選ぶ

コームを本体に取り付け、長さ設定リングを回します。時計回りに回すと仕上がりが長く、反時計回りに回すと仕上がりが短くなります。それぞれの長さ設定表示は下記の通りです。

・首に巻くタオル ・肩にかけるケープ ・毛払いブラシ

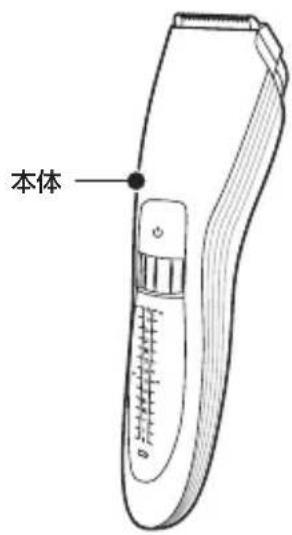

本体

ラージコーム

スモールコーム

ハサミ くし

[準備する]

1 室内でカットするときは、下に新聞紙かビニールクロスなどを敷きます。
2 首から肩にタオルをかけて、ケープをとめます。
3 髪を毛の流れに沿ってとかします。

4 イスなどを用意し、髪をカットしてもらう人の頭部がカットする人の胸の高さにくるようにすると、頭全体がよく見え、手が届きやすくなります。

●洗髪後、髪を乾かした状態で使用してください。
髪がぬれた状態でヘアーカッターを使用しないでください。
●整髪剤は使用しないでください

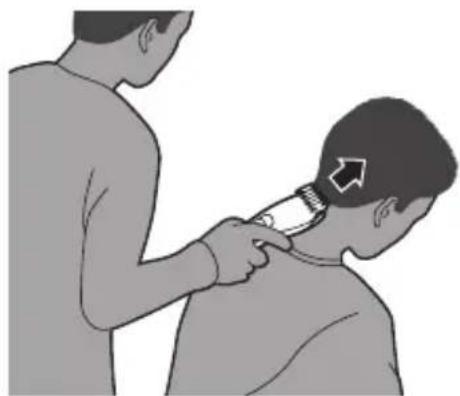

コームを使用してカットする

1 ヘアーカッターの電源スイッチをONにします。
2 えり足から頭頂部にかけての髪の長さは変化に富んでいるので、自然でなめらかにカットするには部位に応じて長さ設定を変えてください。P(10「仕上がりの長さ設定」の項をお読みください。)

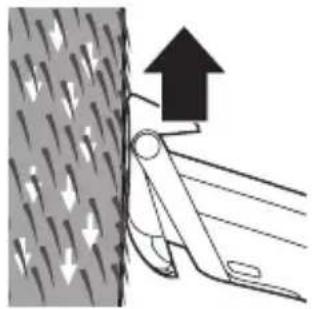

3 皮 膚に 強く押しつ けず、ヘアーカッターをすべらすようにゆっくり動かして髪をカットします。効率よく髪をカットするには毛の流れに逆らってヘアーカッターを動かしてください。

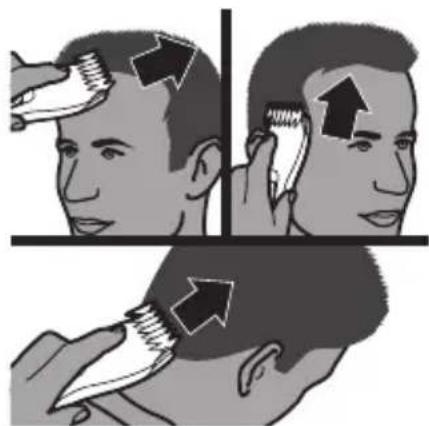

4 頭髪は部位によって毛の向きが異なります。毛の向きに合わせて、カットする方向（上下・左右）を変えてみてください。

5 カットした髪の毛がコームにたまった場合は、ヘアーカッターからコームを取り外し、髪を取り除いてください。

ポイント

●使い始めは、ラージコームの最も長い設定であって2mmでカットし、少しずつ仕上がりの長さの設定を短くしていくことをおすすめします。
●カットの仕上がりを均一にするために、コームの平らな部分が頭皮と密着するようにヘアーカッターを動かしてください。
●カットした部分と、次にカットする部分が重なるようにヘアーカッターを動かすと、髪の刈り残しがなくなります。

コームを取り外してカットする

コームを取り外すと、とても短く（頭皮加5mm）カットすることができます。首筋や耳まわりを整える際にお使いいただけます。

1 ヘアーカッターの電源スイッチがOFFになっていることを確かめてください。
2 コームを本体から引き抜いて取り外します。 ※引き抜く際は必ずコーム下部を持ち、コーム上部の可動部分を引っ張らないでください。

5 耳のまわりのラインを整えるときは刃の一端だけが毛先に触れるようにし、毛先だけをカットします。髪の際が耳に近くなるようにします。

6 えり足やもみあげの形を整えるときは、ヘアーカッターの向きを変え下向きに動かします。ヘアーカッターをすべらすようにゆっくりと滑らかに、髪の生え際に沿って動かします。

3 耳のまわりのラインを整える前に、髪が耳にかぶさるようにくしでとかします。
4 ヘアーカッターの電源スイッチをONにします。

注意

●コームを装着せずにカットするときは、刃が触れた部分の髪がとても短く（頭皮から0.5mm）カットされますのでご注意ください。

本製品は防水加工をしていますが、本体を水の中に浸さないでください。

※本製品はご使用のたびに掃除をしてください。

お手入れ方法

注意

●圧縮空気、研磨パッド、研磨洗浄剤、ペトロールやアセトンなどの刺激性の強い液体は絶対に使わないでください。
●本製品に潤滑剤を使う必要はありません。
●充電アダプタは絶対に濡らさないでください。

部品の取り替え

コームや刃が破損・摩耗した場合は、必ずフィリップス社製の同型部品とお取り替えください。（メーカー保証の対象外です。有償となります。）

1 掃除をする前に、電源スイッチがFFになっていることを確かめてください。
2 コームを取り外します。
3 刃の中央部に親指を当てて刃を矢印の方向に押して、刃を開きます。

5 細かい部分は、各部品が充分に乾いてからクリーニングブラシで掃除します。

[刃]

4 ぬるま湯（40℃前後）または水で刃、コームをそれぞれ洗います。

[刃]

※水洗い後は刃を開いた状態で完全に乾燥させてからご使用ください。生乾きのままご使用になりますと、臭いのもととなるだけでなく、故障の原因となります。

刃の交換

部品の取り替え

刃が破損した場合や切れ味が落ちた場合は、お買い上げの販売店または小泉成器部品センターで取扱いしているフィリップス社製の同型部品をご注文後、交換してください。

1 交換をする前に、電源スイッチがFFになっていることを確かめてください。

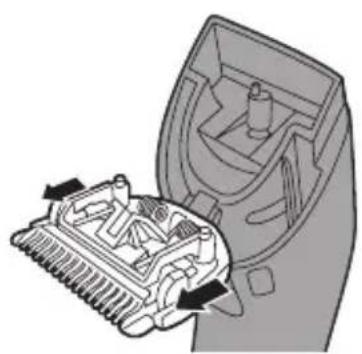

5 交換する刃にある2つの突起を、本体のくぼみに差し込みます。

2 コームを取り外します。

3 刃の中央部に親指を当てて矢印の方向に押して、刃を開きます。

6 カチッと音がするまで刃を本体に押し込み、元の状態に戻します。

4 刃を矢印の方向に引き上げて外します。

※お客様による充電池の修理交換はできません。

製品を 廃棄するとき

リチウムイオン電池のリサイクルについて

本製品はリチウムイオン電池を使用しています。リチウムイオン電池はリサイクル可能な貴重な資源です。ご使用済みの製品の廃棄に際しては、リチウムイオン電池を取り出し、各自治体の処理方法に従い、リサイクル協力店にお持ちください。

注意

●製品を廃棄するとき以外は、絶対に本体を分解しないでください。
●本体内部の金具は鋭いので、ご注意ください。

充電池の取り外し方

スイッチをNにして、完全に動作しなくなるまで充電池を放電させてから、行ってください。

1 コームと刃を本体から取り外します。
2 ドライバーを本体側面のつぎ目にこじ入れて、背面カバーを取り外します。

5 充電池ホルダーにある左右 4つずつ、計8つのツメを外し、充電池ホルダーを開けます。

3 ドライバーを使い4本のねじを外し、前面カバーと側面パネルを取り外します。

6 基板部品を持ち上げて工具でワイヤーを切断し、充電池を取り出します。

※充電池を取り外した後は、通電しないでください。

ENGLISH QC5390

▶刃の掃除はしていますか？
▶本製品が完全に止まるまで作動させてからもう一度約時間充電してください。
▶ それでも改善されないときは、充電池の寿命です。

使用時間が3分の2程度になったら充電池交換が必要です。

だんだん切れ味が悪くなった

▶刃が損傷または摩耗していませんか？

刃の寿命は1回約30分、月2回の使用で約5年が目安ですが使用時間・回数により異なります。

スイッチを押しても作動しない

▶刃の掃除はしていますか？
▶充電はされていますか？

約1時間、充電をしてください。

▶刃と本体が正しくセットされていますか？

異常な音がする

▶刃に傷が付いていませんか？
▶刃が正しくセットされていますか？

充電できない

▶充電アダプタの電源コードが断線していませんか？

新しい充電アダプタをお買い求めください。

▶充電アダプタの電源プラグ部はコンセントにきちんと差し込まれていますか？

本体の電源コネクタ受部に充電アダプタのコネクタ部がきちんと差し込まれていますが確認してください。

▶スイッチがONの状態で充電していませんか？

充電する際にはスイッチを必ずFPにしてから充電してください。

以上の点検により、正常な状態に戻らない場合は、お買い求めの販売店か小泉成器修理センターへお問い合わせ願います。

保証書と修理サービスについて (必ずお読みください)

保証と アフターサービス

〈保証書・最終ページに付属〉

●保証書は、必ず「お買い上げ日・販売店名」等の記入をお確かめのうえ、販売店から受け取っていただき内容をよくお読みのあと大切に保管してください。

保証期間	お買い上げ日から2年間
対象部分	本体(刃・コーム・くし・ハサミを除く)

【補修用性能部品の最低保有期間】

●補修用性能部品の最低保有期間は製造打ち切り後6年です。
●性能部品とは、その製品の機能を維持するために必要な部品です。

【ご不明な点や修理に関するご相談は】

●修理に関するご相談ならびにご不明な点は、お買い上げの販売店または、小泉成器修理センターにお問い合わせください。

【修理を依頼されるときは】

●修理をご依頼される前に、この取扱説明書をよくお読みいただき、再度点検ください。尚、異常のあるときはご使用を中止し、お買い上げの販売店へご依頼ください。

【保証期間中は】

●製品に保証書を添えてお買い上げの販売店にご持参ください。保証書の記載内容により無料修理いたします。

【保証期間が過ぎているときは】

●修理によって商品の機能が維持できる場合は、補修用性能部品の保有期間内であれば、ご希望により有料で修理させていただきます。

【海外での本製品の保証及びアフターサービスについて】

●本製品の保証は海外においても有効です。（同シリーズ製品の取り扱いがある国に限ります）
- 日本国以外のフィリップスサービス部門においても保証期間内及び保証期間の経過後のアフターサービスを受けることができますが、この場合多少日数を要することもあります。
●海外にてアフターサービスを受けられる場合は、現地のフィリップスサービス部門にお問い合わせください。尚、お困りの点がございましたら下記までご連絡ください。 Philips Consumer Lifestyle Service Department P.O.Box 20100 9200 CA DRACHTEN The Netherlands Fax:[phone]

【お客様の個人情報のお取り扱いについて】

●お受けしましたお客様の個人情報は、株式会社フィリップスエレクトロニクスジャパンのホームページ http://www.philips.co.jp/ に掲載されている「お客様の個人情報の取り扱いについての当社の方針」に基づき適切に管理いたします。

便利メモ

お買い上げ日

年 月 日

お買い上げ店名

TEL. ( )

ご使用の時、このような症状はありませんか？

●本体にさわると時々電気を感じる。
●こげくさい臭いがする。
●電源コード部を動かすと通電したり、しなかったりする。
●その他の異常、故障がある。

このような症状の時は、故障や事故防止のため、スイッチを切り、充電アダプタをコンセントから外して、必ず販売店にご相談ください。

愛情点検

仕様

品 番	QC5390
電源 方式 充	電交流式(専用充電アダブタ使用)
消費 電力 交	流使用時: 5W	充電時:4.5W
定格 電圧	AC100-240V (50/60Hz)
本体 質量	160g(本体のみ)
充電 時間	1時間

※改良の為、仕様を予告なく変更することがあります。

●フィリップス製品の修理受付はお買い上げの販売店にお申し出ください。
●修理サービス等についておわかりにならないことは、下記にお問い合わせください。

フィリップス

コンシューマーライフスタイル事業部

日本販売総代理店

小泉成器株式会社

〒541-0051 大阪市中央区備後町3-3-7

製品に関するお問い合わせ：

フィリップスお客様情報センター

ナビダイヤル (全国共通番号)

0570(07)6666

06(6261)8230

修理に関するお問い合わせ：

小泉成器修理センター

ナビダイヤル (全国共通番号)

0570(09)8888

部品に関するお問い合わせ：

小泉成器部品センター

ナビダイヤル (全国共通番号)

0570(09)2222

受付時間：平日9:00～17:30（土・日・祝日・夏期休暇・年末年始を除く）

■ナビダイヤルにかからない時は

小泉成器東日本修理センター TEL [phone] 〒344-0127 埼玉県春日部市水角1190

小泉成器西日本修理センター TEL [phone] 〒559-0033大阪市住之江区南港中1丁目3番98号

ホームページアドレス http://www.philips.co.jp/

無料修理規定

〈無料修理規定〉

1. 取扱説明書、本体貼付ラベル等の注意書に従った正常な使用状態で保証期間内に故障した場合には、無料修理します。
2. 保証期間内に故障して無料修理をお受けになる場合には、商品と保証書をご持参、ご提示のうえ、お買い上げの販売店にご依頼ください。なお、商品を直接メーカーへ送付した場合の送料等はお客様の負担となります。
3. ご贈答、ご転居でお買い上げの販売店に修理を依頼できない場合は、小泉成器修理センターにご依頼ください。
4. 保証期間内でも次の場合には有料修理になります。

① 使用上の誤り及び不当な修理や改造による故障及び損傷。
② お買い上げ後の輸送、移動、落下等による故障及び損傷。
③ 火災、地震、水害、落雷、その他の天災地変、公害や異常電圧による故障及び損傷。
④ 一般家庭以外（例えば、業務用の長時間使用）に使用された場合の故障及び損傷。
⑤ 保証書の提示がない場合。
⑥ 保証書にお買い上げ年月日、お客様名、販売店名の記入のない場合、或は字句を書き換えられた場合。

※保証書は、本書に明示した条件のもとにおいて無料修理をお約束するものです。従って保証書を発行している者（保証責任者）、及びそれ以外の事業者に対するお客様の法律上の権利を制限するものではありません。

保証期間経過後の修理についてご不明の場合は、お買い上げの販売店または小泉成器修理センターにお問い合わせください。

※保証期間経過後の修理・補修用性能部品の保有期間について詳しくは取扱説明書の保証とアフターサービスの項目をご覧ください。

※お客様にご記入いただいた個人情報（保証書の控え）は保証期間内のサービス活動及びその後の安全点検活動のために利用させていただく場合がございます。ご了承ください。また個人情報は、株式会社フィリップスエレクトロニクスジャパンのホームページ http://www.philips.co.jp/ に掲載されている「お客様の個人情報の取り扱いについての当社の方針」に基づき適切に管理いたします。
