Tipo di prodotto	Lavatrice a libera installazione
Modello	WISE126R
Capacità	6 kg
Velocità di centrifuga massima	1200 giri/min
Classe di efficienza energetica	A+++
Dimensioni (A x L x P)	85 x 60 x 60 cm
Peso netto	65 kg
Alimentazione elettrica	220-240 V, 50 Hz, 10 A
Collegamento acqua	Solo acqua fredda, max 1 MPa
Numero di programmi	16
Programmi principali	Cotone, Sintetici, Delicati, Rapido 30', Eco, Lana, Centrifuga/Scarico, Risciacquo
Funzioni aggiuntive	Partenza ritardata, Blocco bambini, Selezione temperatura, Regolazione velocità centrifuga
Tipo di display	Display digitale LED
Materiale del cestello	Acciaio inossidabile
Livello di rumore (Lavaggio/Centrifuga)	58 / 76 dB(A)
Consumo energetico annuale	200 kWh
Consumo idrico annuale	9000 L
Disponibilità ricambi	Ricambi disponibili per 7 anni dopo la discontinuità
Indice di riparabilità	8,2 / 10
Manutenzione	Pulire regolarmente il cassetto del filtro e il filtro della pompa di scarico
Caratteristiche di sicurezza	Protezione straripamento, rilevamento carico sbilanciato, blocco sportello

Domande frequenti - WISE126R Freggia

Come pulire il cassetto del detersivo?

Per pulire il cassetto del detersivo, rimuoverlo premendo la clip di rilascio e tirarlo fuori. Lavare sotto acqua corrente con una spazzola morbida. Asciugare prima di reinserire.

Cosa fa la funzione 'Blocco bambini'?

Il Blocco bambini impedisce il funzionamento accidentale bloccando il pannello di controllo. Attivare premendo e tenendo premuto il pulsante 'Blocco bambini' per 3 secondi.

Come ridurre le vibrazioni durante la centrifuga?

Assicurarsi che la macchina sia livellata regolando i piedini. Inoltre, evitare sovraccarichi e distribuire uniformemente il bucato nel cestello.

Perché il ciclo di lavaggio dura più del previsto?

La macchina potrebbe adattarsi automaticamente al carico o alle condizioni dell'acqua. Il sovraccarico può prolungare il tempo. Inoltre, alcuni programmi come 'Eco' sono progettati per essere più lunghi per risparmiare energia.

Con quale frequenza devo pulire il filtro della pompa di scarico?

Pulire il filtro della pompa di scarico ogni 3-4 mesi per prevenire ostruzioni. Aprire il coperchio inferiore, svitare il filtro e rimuovere i detriti.

Qual è il carico massimo per il programma 'Rapido 30'?

Il programma Rapido 30 è per capi leggermente sporchi fino a 2 kg. Per risultati ottimali, non superare questo carico.

Posso usare detersivo liquido?

Sì, è possibile usare detersivo liquido. Usare lo scomparto cassetto distributore contrassegnato con 'II' per il lavaggio principale. Evitare di riempire eccessivamente.

Come attivare la funzione 'Partenza ritardata'?

Premere ripetutamente il pulsante Partenza ritardata per impostare il ritardo desiderato in ore (es. 3h, 6h). Quindi premere Avvio/Pausa.

Cosa devo fare se la macchina mostra un codice di errore?

Consultare il manuale per i significati dei codici di errore. Soluzione comune: ripristino scollegando la spina per 5 minuti. Se persiste, contattare l'assistenza.

È normale che nel cestello ci sia acqua residua dopo lo scarico?

Una piccola quantità di acqua (1-2 litri) può rimanere per proteggere la guarnizione. È normale. Per rimuovere di più, utilizzare il programma 'Pulizia pompa' o 'Scarico'.

MANUALE UTENTE WISE126R Freggia

FOR YEARS TO COME freggia

ISTRUZIONI PER L'USO

USER MANUAL

Grazie per aver acquistato di elettrodomestici della nostra società Freggia.

Si prega di leggere attentamente il presente libretto istruzioni, in quanto fornisce importanti indicazioni, riguardanti la sicurezza di installazione, d'uso e di manutenzione di una lavatrice.

Conservarlo per ogni ulteriore consultazione.

EN

DESCRIZIONE DELLA MACCHINA......6

INSTALLAZIONE DELLA MACCHINA....7

DISIMBALLO E SBLOCCAGGIO DELLA MACCHINA....7

MESSA IN PIANO DELLA LAVATRICE....7

Il simbolo del cestino barrato riportato sul prodotto indica che i Rifiuti derivanti dalle Apparecchiature Elettriche ed Elettroniche (RAEE) secondo l'attuazione della direttiva 2012/19/UE, non devono essere buttati nella spazzatura indifferenziata (cioè insieme ai "rifiuti urbani misti"), ma devono essere gestiti separatamente così da essere sottoposti ad apposite operazioni per il loro riutilizzo, oppure a uno specifico trattamento, per rimuovere e smaltire in modo sicuro le eventuali sostanze dannose per l'ambiente ed estrarre le materie prime che possono essere riciclate. In Italia i RAEE devono perciò essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche o piattaforme ecologiche) allestiti dai Comuni o dalle Società di igiene urbana. Quando si acquista una nuova apparecchiatura, inoltre, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno"); i RAEE di "piccolissime dimensioni" (nei quali cioè nessuna dimensione supera i 25 cm) possono essere consegnati gratuitamente ai negozianti anche quando non si compra nulla (ritiro "uno contro zero" - che però è obbligatorio solo per i negozi con superfi cie di vendita superiore a 400 mq).

Prima di collegare l'apparecchio leggere attentamente le istruzioni. Le riparazioni per inappropriate connessioni o uso dell'apparecchio non sono coperte dalla garanzia.
LA DITTA PRODUTTRICE DECLINA QUALSIASI RESPONSABILITÀ PER EVENTUALI INCIDENTI PROVOCATI DALLA NON OSSERVANZA DELLE NORME DI SICUREZZA NONCHÉ DELLE ISTRUZIONI D'USO

- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fi siche, sensoriali o mentali, o prive di esperienza o della necessariaconoscenza, purchésottosorveglianzaoppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

• I bambini con età inferiore ai 3 anni dovrebbero essere tenuti lontani, a meno che non siano sorvegliati di continuo.
• L'apparecchiatura deve essere collegata correttamente all'impianto con i tubi nuovi forniti. I tubi usati non devono essere riutilizzati.
• La pressione di esercizio dell'acqua (minima e massima) deve essere compresa tra 0.5bar (0.05MPa) e 10 bar (1MPa).
• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifi ca similare, in modo da prevenire ogni rischio.
• Le aperture di ventilazione alla base, ove previste, non devono essere ostruite da un tappeto.

• Rispettare il volume massimo di carico asciutto come indicato nel capitolo “Tabella programmi”.

• Prima dell'attivazione della lavatrice, togliere l'intero imballaggio e il bloccaggio usato per il trasporto (viti di protezione). In caso contrario, si potrebbe danneggiare seriamente sia la macchina sia l'ambiente della Vostra abitazione.

• L'uso di questo apparecchio dovrà essere quello di lavabiancheria per uso domestico ogni altro utilizzo è da considerarsi improprio e quindi pericoloso.
• Qualsiasi modifica o tentativo di manomissione dell'apparecchio possono essere pericolosi per l'utilizzatore e provocare danni alla lavatrice.
• Considerato il notevole peso della lavatrice, bisogna osservare particolari norme di sicurezza durante il suo spostamento.
• Durante il funzionamento dell'apparecchio evitare il contatto con l'acqua che fuoriesce dal tubo di scarico in quanto potrebbe avere una temperatura elevata, evitare inoltre il contatto con il vetro dell'oblò perché durante il lavaggio tende a scaldarsi
• Lavare esclusivamente tessuti destinati al lavaggio in lavatrice. Per qualsiasi dubbio è possibile controllare le indicazioni del produttore riportate sulle etichette dei vestiti (vedi „Simboli per il trattamento dei vestiti”)
• Prima di inserire i vestiti nella lavatrice è necessario controllare che tutte le tasche siano state vuotate. Oggetti duri e appuntiti come, ad esempio, monete, spille, chiodi, viti oppure sassi potrebbero provocare seri danni.
• Non è possibile lavare in lavatrice vestiti sporchi di sostanze contenenti benzina. Nel caso in cui le macchie siano state eliminate con prodotti vaporizzanti, prima del carico in lavatrice, bisogna attendere la totale vaporizzazione di queste sostanze dalla superfi cie dei tessuti.
• Uso e quantità di detersivi, ammorbidenti e candeggianti devono rispettare le istruzioni riportate sulla confezione.
• Non utilizzare detersivi per lavaggio a mano in quanto la schiuma abbondante che si formerebbe potrebbe danneggiare le parti interne.
• Alla fine del lavaggio di passatoie, coperte oppure di altri tessuti a fibre lunghe bisogna ricordarsi di controllare il fi ltro e, se necessario, pulirlo.
• Si consiglia di lasciare aperto l'oblò al termine del ciclo di lavaggio.
• Non si può tentare di riparare da soli i guasti dell'apparecchio perché le riparazioni effettuate da non professionisti possono provocare seri danni e tolgono il diritto alle riparazioni di garanzia.
• Le riparazioni dell'apparecchio possono essere effettuate esclusivamente da personale autorizzato dei centri di assistenza. Per le riparazioni devono essere usate solo parti di ricambio originali.
• Non attaccare oppure staccare la spina dalla presa della corrente elettrica con le mani bagnate.
• La lavatrice deve essere collegata ad una presa di corrente elettrica provvista di messa a terra e conforme alle esigenze di sicurezza.
• E' vietato collegare la lavatrice alla presa elettrica utilizzando prolunghe o spine multiple.
  • Non esporre l'apparecchio ad agenti atmosferici.
• Si può aprire la lavatrice soltanto dopo che il led, o il display indichi la fine del ciclo. Su alcuni modelli questo viene segnalato dal lampeggio del tasto start.
• Eseguendo le revisioni o le pulizie ricordarsi di staccare l'apparecchio dalla presa della corrente elettrica.
• Nel caso si voglia staccare la lavatrice dalla presa della corrente non tirare il cavo elettrico ma la spina.
• Dopo aver terminato ogni lavaggio si consiglia di staccare la spina della corrente elettrica e chiudere il rubinetto dell'acqua.

NOTE E CONSIGLI PER L'UTILIZZATORE

PER VERSIONI LAVASCIUGA:

• Non asciugare capi non lavati.
• Non asciugare capi lavati o smacchiati con prodotti chimici.
- Non asciugare capi sporchi di olio per cucinare, petrolio, acetone, alcool, benzina, kerosene, smacchiatori, acqua ragia, cera. Eliminare queste sostanze mediante un lavaggio a caldo e con un abbondante dose di detersivo prima di caricare i capi nell'asciugatrice.
- Non asciugare oggetti in gommapiuma, lattice, impermeabili, tessuti impermeabilizzati, materassini di gomma, oggetti stampati, vestiti o cuscini imbottiti con gommapiuma, poiché questi materiali potrebbero sciogliersi e danneggiare gli altri capi di biancheria o lo stesso apparecchio.
- Gli ammorbidenti o prodotti simili dovrebbero essere impiegati attenendosi alle istruzioni allegate all'ammorbidente.
- I bambini di con età inferiore ai 3 anni dovrebbero essere tenuti lontani, a meno che non siamo sorvegliati di continuo.
- L'apparecchio non deve essere installato dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerneira sul lato opposto a quello dell'apparecchiatura, che impedirebbe la totale apertura dello stesso.

ATTENZIONE!!! LA PARTE FINALE DI UN CICLO D'ASCIUGATURA È DI RAFFREDDAMENTO, NON ARRESTARE MAI L'ASCIUGABIANCHERIA PRIMA DELLA FINE DEL CICLO, A MENO CHE TUTTA LA BIANCHERIA NON VENGA RITIRATA RAPIDAMENTE E STESA PER DISSIPARE IL CALORE.

DESCRIZIONE DELLA MACCHINA

• La struttura è stata realizzata in pannelli di lamiera trattati e verniciati in modo che le sue qualità estetiche possano rimanere inalterate nel tempo.
• Il motore e tutte le parti in movimento sono state studiate e realizzate in modo da garantire il massimo della silenziosità.
• Il cestello in acciaio inossidabile è ampio e di facile accesso per una migliore qualità del lavaggio e per una maggiore durata della biancheria.
• Il pannello comandi racchiude in se la possibilità di utilizzare facilmente tutti i lavaggi e le asciugature desiderate (vedi pannello comandi, e tabella programmi).
• L'oblò molto ampio facilita il carico e scarico della biancheria.
• La stabilità altissima é data dalla costante ricerca dei tecnici sugli equilibri delle masse in movimento.

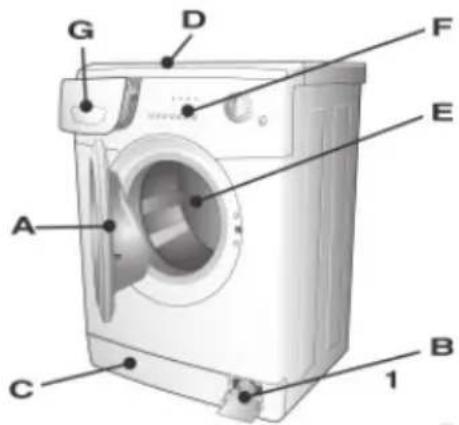

DESCRIZIONE DELLA MACCHINA

上

A - OBLÒ

B - FILTRO

C - PIEDINI REGOLABILI

D - COPERCHIO SUPERIORE

E - CESTELLO

F - QUADRO COMANDI

G - CASSETTO DETERSIVO

INSTALLAZIONE DELLA MACCHINA

L'installazione deve essere effettuata da personale professionalmente qualifi cato, secondo le istruzioni del costruttore, perché una errata installazione può causare danni a persone e cose.

La macchina può essere installata in qualsiasi posto purché la temperatura ambiente non sia inferiore ai 3°C ed i cavi o i tubi posti sul retro della macchina non siano schiacciati.

ATTENZIONE!!!: La versione lavasciuga non deve essere installata dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerniera sul lato opposto a quello della lavasciuga stessa.

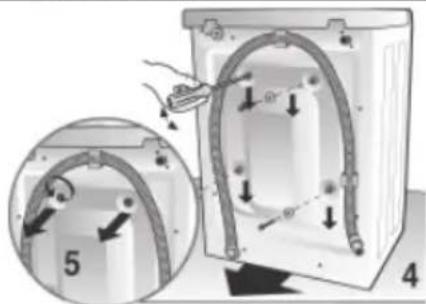

Per motivi di trasporto il gruppo oscillante della macchina viene bloccato da 4 distanzieri con viti. Prima di mettere in funzione la macchina togliere i distanzieri, e le viti di bloccaggio, recuperare le viti e i distanzieri per eventuali traslochi. Chiudere i fori con gli appositi tappi in dotazione che troverete all'interno del sacchetto documenti.

Per motivi di trasporto il gruppo oscillante della macchina viene bloccato da 4 distanzieri con viti. Prima di mettere in funzione la macchina togliere le viti di bloccaggio con una chiave. Inserire nei fori un giravite e agire come in fi gura per poter recuperare i 4 distanzieri in plastica.

Dopo aver scelto il posto adatto, regolare bene in piano la macchina utilizzando i piedini regolabili (Fig. 6).

Porre particolare attenzione alla scelta della posizione, al livellamento della lavatrice stessa ed alla sicurezza dei controdadi. Nel caso in cui la messa in piano non sia stata eseguita correttamente, la lavatrice sarà instabile ed il funzionamento rumoroso con conseguenti danni.

Nel caso in cui la macchina sia posta su pavimento in moquette, bisogna assicurarsi che fra la lavatrice e il pavimento l'aria circoli liberamente.

INSTALLAZIONE DELLA MACCHINA

Non è consigliabile il montaggio della macchina in vani in cui la temperatura potrebbe scendere sotto 0°C.

Nelle versioni sotto tavolo avvitare i piedini fi no a che la molla completamente compressa permetta l'installazione della macchina sotto il piano di lavoro (Fig. 6B).

La pressione nella rete idrica deve essere compresa fra 0,05 e 1,00 MPa (0,5 - 10 bar.)

• Prima dell'allacciamento, aprire il rubinetto e far defl uire ura certa quantità d'acqua per pulire i tubi da impurità come sabbia, ruggine (questa operazione è particolarmente importante nel caso in cui la lavatrice sia rimasta a lungo inattiva o venga collegata ad una tubazione nuova dell'acqua).
• Il tubo di alimentazione dell'acqua deve essere collegato alla presa d'acqua fredda con bocca fi lettata da 3/4".

N.B. Nelle lavabiancheria elettroniche dotate di doppia elettrovalvola (acqua calda e fredda), collegare il tubo rosso al rubinetto di acqua calda e, l'altro tubo al rubinetto di acqua fredda. In caso non fosse possibile utilizzare un rubinetto di acqua calda, i due tubi dovranno essere collegati entrambi a quello di acqua fredda, tramite l'apposito raccordo in dotazione (vedi fi g. 8)

• Collegare il tubo di alimentazione (fi g. 9).

N.B. La lavabiancheria e la lavasciuga del tipo a condensazione destinate ad essere allacciate alla rete idrica devono essere collegate utilizzando il nuovo set di tubi in dotazione alla macchina e non riutilizzando i vecchi.

- Durante il lavaggio la presa di alimentazione dell'acqua deve essere completamente aperta.

• Il tubo di scarico dell'acqua deve essere ad un'altezza compresa fra 60 cm e 90 cm (fi g. 10).
• Se è previsto lo scarico dell'acqua direttamente nella conduttura di scarico, l'estremità libera del tubo della macchina dovrà essere inserita nella conduttura con diametro interno non inferiore a 40 mm.
• E' importante non allacciare ermeticamente il tubo della macchina alla conduttura di scarico per evitare di riempire d'aria il sifone e, di conseguenza, di provocare la fuoriuscita dell'acqua.
• Nel caso in cui l'acqua debba essere scaricata nel lavabo o in un'altra zona di scarico, l'estremità libera del tubo deve essere preventivamente rinforzata nel punto della piegatura con un gancio apposito in dotazione alla lavatrice. Quindi, porre il tubo sull'orlo del lavabo e fi ssare il gancio in modo tale da non far cadere il tubo (fi g. 11). Il lavabo deve avere lo scarico pulito per permettere all'acqua di scorrere liberamente.

! Accertarsi che la tensione elettrica indicata nei dati tecnici della targhetta posta sul lato interno dello sportellino fi Itro, corrisponda a quella della rete elettrica (fi g. 12).

Salvavita, cavi elettrici e presa della rete devono avere parametri tali da permettere di sopportare il carico massimo indicato sulla targhetta stessa.

A seguito dell'installazione, l'accesso all'alimentazione di rete deve essere garantito da un interruttore onnipolare.

La presa di corrente alla quale viene allacciata la macchina deve essere munita di messa a terra. In caso contrario, il produttore declina qualsiasi responsabilità per eventuali incidenti (fi g. 13).

Se la presa nella quale viene inserita la spina non funziona oppure non è adatta, deve essere sostituita da un elettricista qualifi cato.

E' vietato allacciare la lavatrice alla rete attraverso elementi indiretti come prolunghe e prese multiple.

Durante la manutenzione la spina della lavatrice deve essere staccata dalla fonte di corrente.

Non inserire e non togliere la spina dalla presa con le mani bagnate.

Se il cavo d'alimentazione è danneggiato in qualche modo,contattare il centro di assistenza tecnica specializzato.

La spina di connessione alla rete elettrica non deve essere posta dietro alla macchina ma in posizione facilmente accessibile in casi di emergenza.

UTILIZZO DELLA LAVATRICE

AVVERTENZE PRIMA DELL'USO

Attenzione: Prima di procedere al primo lavaggio della biancheria si prega di eseguire un breve ciclo di lavaggio senza panni. Questo permette di verifi care il funzionamento della lavatrice e di pulire il cestello.

Ad ogni lavaggio assicurarsi che:

• i collegamenti idraulici siano corretti, il tubo di scarico sia ben posizionato (vedi collegamento idraulico) che il rubinetto sia aperto (fi g. 14).
• con le mani asciutte inserire la spina nella presa di corrente.
• suddividere la biancheria secondo il tipo di tessuto (vedi etichettatura capi).
• controllare che non vi siano oggetti nelle tasche degli indumenti da lavare, che potrebbero causare danni alla biancheria, alla macchina o al fi ltro

USO DEI DETERSIVI

La lavatrice è dotata di uno scomparto per i detersivi a tre vaschette.

1 vaschetta per detersivo in polvere per il prelavaggio oppure per l'ammollo (1)

2 vaschetta per detersivo in polvere per il lavaggio normale (2)

vaschetta per ammorbidente (3)

Utilizzare un detersivo a schiuma frenata e ammorbidente (se è il caso) indicato per lavatrici automatiche. Per i dosaggi seguire le indicazioni sulla confezione.

N.B.Quantità troppo elevate di detersivo possono produrre troppa schiuma ed infl uire negativamente sul risultato del lavaggio. Quantità troppo basse possono provocare un lavaggio non soddisfacente.
N.B. Quando si riempie il cassetto del detersivo è importante che quest'ultimo non entri nella sezione dell'ammorbidente in quanto si avrebbe un risciacquo con schiuma, ed i tessuti potrebbero rimanere macchiati di bianco. Viceversa se l'ammorbidente entrasse nella sezione del detersivo ne ridurrebbe l'effi cacia.
N.B. Quando si usa il detersivo liquido ( raccomandato per i programmi senza prelavaggio) bisogna agire nel seguente modo: estrarre la paratia dalla propria sede che si trova nel cassetto di fronte allo scomparto 2 inserirla nelle apposite guide verso il centro dello stesso scomparto.

- chiudere il cassetto del detersivo prima di iniziare il lavaggio.

Attenzione! Non togliere il cassetto detersivo durante i funzionamento della macchina, poiché potrebbe uscire acqua.)

Alcune macchie non possono essere asportate dai vestiti soltanto con il lavaggio in lavatrice. Prima di pulire a mano macchie di ogni genere bisogna eseguire una prova su una parte poco visibile del capo, iniziando dall'orlo della macchia e procedendo verso il suo centro per evitare, in questo modo, la formazione di aloni. Qui sotto riportiamo vari modi per eliminare le macchie.

• CERA: raschiare la cera con una punta arrotondata per non provocare danni al tessuto, quindi, mettendo il tessuto fra due fogli di carta assorbente, passare la macchia sotto il ferro caldo.
• PENNE A SFERA E PENNARELLI: pulire con un panno morbido imbevuto di alcol etilico. Fare attenzione a non allargare la macchia.

• UMIDITÀ E MUFFA: se il tessuto tollera bene l'uso della candeggina, eseguire il ciclo di lavaggio aggiungendo candeggina. In caso contrario, bagnare la parte sporca con acqua ossigenata a 10 volumi e lasciare agire per 10 o 15 minuti.

• BRUCIATURE LEGGERE DA FERRO DA STIRO: seguire le indicazioni per umidità e muffa.
  • RUGGINE: usare prodotti per macchie di ruggine seguendo le indicazioni del produttore poste sulla confezione.

• GOMMA DA MASTICARE: passare un cubetto di ghiaccio sul tessuto, sfregare il più possibile e poi passare con un panno di cotone imbevuto di acetone.
• VERNICE: non lasciare asciugare la vernice. Passare sulla zona sporca il solvente indicato sulla confezione della vernice (ad es. acqua, trementina, tricloroetilene), insaponare e poi sciacquare.
• ROSSETTO PER LABBRA: le macchie sul cotone oppure sulla lana si eliminano con un panno imbevuto di etere. Per la seta, invece, usare il tricloroetilene.
• SMALTO PER UNGHIE: mettere sul tessuto macchiato la carta assorbente, quindi, inumidire il rovescio del tessuto con acetone cambiando spesso la carta assorbente posta sulla macchia. Procedere in questo modo fi no alla totale eliminazione della macchia.
• CATRAME: spalmare sulla macchia un po'di burro fresco, lasciare riposare e poi lavare con essenza di trementina.
• ERBA: insaponare delicatamente, utilizzare candeggiante diluito. Per tessuti in lana si può ottenere un buon risultato anche con alcol al 90%.
• SANGUE: mettere a mollo nell'acqua fredda con l'aggiunta di sale, quindi, lavare con il sapone da bucato.

SIMBOLI INTERNAZIONALI PER IL TRATTAMENTO DEI VESTITI

Prima di mettere i vestiti in lavatrice e di selezionare il relativo programma è consigliabile esaminare i simboli posti sulle etichette del produttore. La tabella qui di seguito può essere utile per la lettura dei simboli.

	Lavaggio normale Candeggio in acqua fredda		P	Lavare a secco esclusivamente con percloro etilico, benzina, alcool puro, R111 e R113
	Lavaggio delicate Non candeggiare Non lavare a secco		∅
	Lavare a max 90°C Stirare fi no a max 200°	°C Asciugare disteso
	Lavare a max 60°C Stirare fi no a max 150°	°C Asciugare apessù
	Lavare a max 40°C Stirare fi no a max 100°	°C Asciugare sui appendiabiti
	Lavare a max 30°C Non stirare		∅	Asciugare nella macchina asciuga biancheria a temperature normale
	Lavare a mano Lavare a secco con solvente		∅	Asciugare nella macchina asciuga biancheria a temperature ridotta
	Non lavare in acqua	F	Lavare a secco esclusivamente con benzina, alcool puro e R113	∅	Non asciugare con macchina asciugabiancheria

MANUTENZIONE

PULIZIA DELLA LAVATRICE

La lavatrice è stata progettata per ridurre al minimo la manutenzione. E' comunque importante ricordarsi di pulirla regolarmente.

Prima della pulizia assicurarsi che l'apparecchio sia stato staccato dalla rete elettrica e che sia stata chiusa l'alimentazione dell'acqua.

La struttura esterna e le parti in plastica della lavatrice devono essere pulite unicamente con un panno morbido umido.

ATTENZIONE!! Non utilizzare assolutamente per la pulizia della macchina sostanze chimiche, prodotti abrasivi, alcol, sapone, benzine o altri solventi in quanto potrebbero danneggiare la macchina. (fi g. 21)

Al termine del lavaggio lasciare aperto per qualche tempo l'oblò per far asciugare le parti in gomma.

Lavare periodicamente le vaschette dei detersivi. A tal fi ne estrarre lo scomparto detersivi e sciacquarlo sotto l'acqua corrente (fi g. 22). Quindi, inserirlo nuovamente

COME ESTRARRE LO SCOMPARTO DETERSIVI

aprire lo scomparto detersivi;

- premere con la mano destra sulla scritta "PUSH" e, sfi lare con l'altra mano il cassetto tirandolo verso di se .(fi g. 23)

PULIZIA DEL FILTRO

ATTENZIONE!! Prima di iniziare le operazioni sotto descritte, assicurarsi che la lavatrice sia stata svuotata. Non togliere il fi Itro durante il funzionamento della macchina o quando quest'ultima è piena d'acqua.

Mettere sotto il filtro un panno oppure un piatto piano per raccogliere l'acqua rimasta al suo interno. Aprire lo sportellino del filtro, svitare e togliere quest'ultimo girando in senso antiorario (fi g. 24/25).

Il fi ltro deve essere pulito periodicamente.

Sciacquare il filtro sotto l'acqua corrente ed eliminare ogni residuo. Riavvitare il filtro in senso orario assicurandosi che sia chiuso ermeticamente.

In caso di mancato funzionamento della macchina, prima di chiamare l'assistenza autorizzata è consigliabile verifi care che la causa non sia fra quelle di seguito illustrate. In alcuni modelli dotati di display, le anomalie vengono evidenziate con un codice alfanumerico a fi ne ciclo.

Codice: E:00 Effettuare i controlli elencati nel paragrafo contrassegnato *

E:01 Eff ettuare i controlli elencati nel paragrafo contrassegnato **

E:02 Anomalia tecnica "Chiamare il servizio assistenza"

E:03 Anomalia tecnica "Chiamare il servizio assistenza"

La lavatrice non funziona (le spie di controllo non sono accese) (Display spento)

• assicurarsi che:

1) Vi sia la tensione nella rete
2) La spina sia inserita correttamente nella presa di corrente
3) Il pulsante On/Off sia premuto, o se non previsto, che la manopola programmatore sia posizionata su di un programma.

La lavatrice non funziona (le spie di controllo sono accese) (Display illuminato)\*

• assicurarsi che:

1) Il programma sia stato selezionato
2) Il top sia chiuso correttamente
3) Il pulsante "Start" sia stato premuto (solo per modelli elettronici)
4) Verifi care, le indicazioni seguenti "La lavatrice non carica acqua"

La lavatrice non carica acqua\*

- controllare che:

1) Vi sia l'acqua nelle tubature
2) Il tubo di carico sia collegato alla lavatrice
3) Il rubinetto di alimentazione dell'acqua sia aperto
4) Il fi Itro non sia otturato. In caso, procedere alla sua pulizia staccando l'apparecchio dalla rete elettrica

La lavatrice carica e scarica acqua in continuazione\*\*:

- controllare che:

1) Il tubo di scarico si trovi all'altezza adeguata (60-90 cm)
2) L'estremità del tubo di scarico non sia immersa nell'acqua

La lavatrice non scarica acqua e non centrifuga\*\*:

- controllare che:

1) Il tubo di scarico sia allacciato correttamente
2) Il tubo di scarico non sia piegato
3) Il fi. Itro dello scarico non sia ostruito
4) Non sia stata selezionata la funzione di esclusione della centrifuga

5) Non sia stata selezionata la funzione di stop con acqua.

La lavatrice vibra e fa rumore

• assicurarsi che:

1) Tutte le protezioni per il trasporto siano state tolte.
2) La lavatrice sia perfettamente in piano
3) La biancheria voluminosa come lenzuola, tovaglie ecc. non sia concentrata in una sola parte del cestello

Il top non si apre

• assicurarsi che:

1) Il ciclo di lavaggio sia terminato.
2) Non sia stata selezionata la funzione stop con acqua (automatica su alcuni modelli).

La biancheria non è suffi cientemente centrifugata

• assicurarsi che:

1) La biancheria sia stata distribuita uniformemente nel cestello
2) Sia stata scelta la corretta velocità di centrifuga

La lavatrice si blocca durante il lavaggio

• assicurarsi che:

1) Non manchi la corrente

Resta troppo detersivo nella vaschetta

• assicurarsi che:

1) Il rubinetto di alimentazione dell'acqua sia aperto
2) Il fi Itro che si trova tra il rubinetto e il tubo di alimentazione sia pulito

Dopo il lavaggio la biancheria non è pulita

• assicurarsi che:

1) Il cestello non sia stato caricato troppo
2) Sia stata utilizzata l'adeguata quantità di detersivo
3) Sia stato scelto il programma di lavaggio adeguato

La biancheria si è ristretta oppure si è scolorita

• assicurarsi che:

1) Sia stato scelto il programma di lavaggio corretto
2) Sia stata selezionata la giusta temperatura di lavaggio

MANUTENZIONE

La lavatrice non asciuga (solo per modelli lavasciuga)

• assicurarsi che:

1) Il rubinetto di alimentazione dell'acqua sia aperto
2) Il fi ltro di scarico sia pulito
3) La lavatrice sia accesa (spia di controllo o display illuminato)
4) Il programma asciugatura sia selezionato
5) Il tempo di asciugatura sia stato impostato

Se dopo l'esecuzione delle funzioni descritte, l'apparecchio continua a non funzionare correttamente segnalare il difetto al centro assistenza tecnica autorizzato più vicino.

Si prega cortesemente di comunicare il modello, il numero di fabbricazione ed il tipo di guasto. I dati dell'apparecchio si trovano sulla tabella informativa posizionata sullo sportellino del fi Itro.

Queste informazioni permettono all'operatore dell'assistenza tecnica di procurarsi le parti di ricambio necessarie e, quindi, garantiscono una veloce ed effi cace esecuzione della riparazione.

CONTENTS

Istruzioni in formato elettronico e` possibile scaricare dal sito www.freggia.com

Un posto per adesivi

Sticker place

Место для наклейки

Місце для наклейки

Miejsce na naklejkę
