Tipo di prodotto	Lavatrice a libera installazione
Marca	Freggia
Modello	WTIA107
Dimensioni (A x L x P)	85 x 60 x 60 cm
Peso netto	70 kg
Alimentazione	220-240 V, 50 Hz
Consumo energetico	2000 W
Capacità (Lavaggio)	7 kg
Velocità di centrifuga	1200 rpm
Classe di efficienza energetica	A+++
Consumo d'acqua per ciclo	52 L
Livello di rumore (Lavaggio/Centrifuga)	55 / 75 dB(A)
Programmi	Cotone, Sintetici, Delicati, Rapido 15', Lana, Lavaggio a mano, Solo centrifuga, Scarico
Funzioni aggiuntive	Sicurezza bambini, Partenza ritardata, Prelavaggio, Risciacquo extra, Eco Mode
Display	Display LED con tempo rimanente
Materiale cestello	Acciaio inox
Collegamento acqua	Solo acqua fredda
Manutenzione	Pulire periodicamente cassetto detersivo, filtro e cestello
Caratteristiche di sicurezza	Protezione trabocco, rilevamento carico sbilanciato, sicurezza bambini
Disponibilità parti di ricambio	Cinghia, filtro pompa, guarnizione porta, tubo di carico disponibili
Indice di riparabilità	8.5 / 10

Domande frequenti - WTIA107 Freggia

Come pulire il filtro della mia lavatrice Freggia WTIA107?

Spegnere e scollegare la macchina. Aprire il coperchio del filtro nella parte anteriore inferiore, posizionare un asciugamano e svitare lentamente il filtro. Rimuovere lanugine e detriti. Sciacquare il filtro sotto acqua corrente e riavvitarlo saldamente.

Cosa significa il codice di errore E01 sul display?

L'errore E01 indica un problema di alimentazione dell'acqua. Verificare che il rubinetto dell'acqua sia completamente aperto e che il tubo di carico non sia piegato o ostruito. Se il problema persiste, pulire il filtro di ingresso.

Posso installare la lavatrice sotto un piano di lavoro?

Sì, la Freggia WTIA107 è progettata per installazione a libera installazione ma può essere posizionata sotto un piano di lavoro se c'è una ventilazione adeguata. Assicurarsi che il pannello superiore sia rimosso (se applicabile) e almeno 2 cm di spazio laterale.

Qual è la capacità e la velocità di centrifuga massima?

La capacità è di 7 kg e la velocità massima di centrifuga è di 1200 giri/min. Per tessuti delicati, ridurre la velocità di conseguenza.

Come si utilizza il blocco bambini?

Tenere premuto il pulsante 'Blocco bambini' per 3 secondi per bloccare il pannello di controllo. Ripetere per sbloccare. Questo impedisce modifiche accidentali durante un ciclo.

Perché il cestello non gira?

Verificare se la macchina è in fase di pausa o ammollo. In caso contrario, assicurarsi che il carico sia bilanciato e non troppo pesante. Verificare anche che lo sportello sia completamente chiuso. Se il problema persiste, la cinghia potrebbe essere rotta.

Quali detersivi devo usare?

Utilizzare detersivi a bassa schiuma progettati per lavatrici automatiche. Per i migliori risultati, seguire le istruzioni di dosaggio sulla confezione del detersivo. Evitare di usare troppo detersivo.

Come pulire il cassetto del detersivo?

Estrarre completamente il cassetto fino a quando non si ferma, premere la leva di rilascio e rimuoverlo. Immergere in acqua calda e strofinare con una spazzola. Sciacquare e asciugare prima di reinserire.

Qual è la classe di efficienza energetica?

La Freggia WTIA107 ha una classe di efficienza energetica A+++, il che significa che consuma pochissima energia rispetto ai modelli più vecchi.

Come risolvere le vibrazioni eccessive?

Assicurarsi che la macchina sia in bolla regolando i piedini. Rimuovere tutti i bulloni di trasporto. Inoltre, evitare di lavare oggetti pesanti da soli; mescolarli con altri più leggeri per bilanciare il carico.

MANUALE UTENTE WTIA107 Freggia

FOR YEARS TO COME freggia

ISTRUZIONI PER L'USO

USER MANUAL

Grazie per aver acquistato di elettrodomestici della nostra società Freggia.

Si prega di leggere attentamente il presente libretto istruzioni, in quanto fornisce importanti indicazioni, riguardanti la sicurezza di installazione, d'uso e di manutenzione di una lavatrice.

Conservarlo per ogni ulteriore consultazione.

EN

DESCRIZIONE DELLA MACCHINA....5

INSTALLAZIONE DELLA MACCHINA......6

DISIMBALLO E SBLOCCAGGIO DELLA MACCHINA....6

MESSA IN PIANO DELLA LAVATRICE....7

COLLEGAMENTO ALL'IMPIANTO ELETTRICO....7

Il simbolo del cestino barrato riportato sul prodotto indica che i Rifiuti derivanti dalle Apparecchiature Elettriche ed Elettroniche (RAEE) secondo l'attuazione della direttiva 2012/19/UE, non devono essere buttati nella spazzatura indifferenziata (cioè insieme ai "rifiuti urbani misti"), ma devono essere gestiti separatamente così da essere sottoposti ad apposite operazioni per il loro riutilizzo, oppure a uno specifico trattamento, per rimuovere e smaltire in modo sicuro le eventuali sostanze dannose per l'ambiente ed estrarre le materie prime che possono essere riciclate.

In Italia i RAEE devono perciò essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche o piattaforme ecologiche) allestiti dai Comuni o dalle Società di igiene urbana. Quando si acquista una nuova apparecchiatura, inoltre, si può consegnare il RAEE al negoziante, che e tenuto a ritirarlo gratuitamente (ritiro "uno contro uno"); i RAEE di "piccolissime dimensioni" (nei quali cioè nessuna dimensione supera i 25 cm) possono essere consegnati gratuitamente ai negozianti anche quando non si compra nulla (ritiro "uno contro zero" - che pero e obbligatorio solo per i negozi con superfi cie di vendita superiore a 400 mq).

Prima di collegare l'apparecchio leggere attentamente le istruzioni. Le riparazioni per inappropriate connessioni o uso dell'apparecchio non sono coperte dalla garanzia.
LA DITTA PRODUTTRICE DECLINA QUALSIASI RESPONSABILITÀ PER EVENTUALI INCIDENTI PROVOCATI DALLA NON OSSERVANZA DELLE NORME DI SICUREZZA NONCHÉ DELLE ISTRUZIONI D'USO

- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fi siche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza. Non consentire ai bambini di poter giocare con l'apparecchiatura.

• L'apparecchiatura deve essere collegata correttamente all'impianto con i tubi nuovi forniti. I tubi usati non devono essere riutilizzati.
• La pressione di esercizio dell'acqua (minima e massima) deve essere compresa tra 0.5bar (0.05MPa) e 10 bar (1MPa).
• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.
• Le aperture di ventilazione alla base, ove previste, non devono essere ostruite da un tappeto.

• Rispettare il volume massimo di carico asciutto come indicato nel capitolo “Tabella programmi”.

• L'uso di questo apparecchio dovrà essere quello di lavabiancheria per uso domestico ogni altro utilizzo è da considerarsi improprio e quindi pericoloso.

• Qualsiasi modifi ca o tentativo di manomissione dell'apparecchio può essere pericoloso per l'utilizzatore e provocare danni alla lavatrice.
• Considerato il notevole peso della lavatrice, bisogna osservare particolari norme di sicurezza durante il suo spostamento.
• Prima dell'attivazione della lavatrice, togliere l'intero imballaggio e il bloccaggio usato per il trasporto (viti di protezione). In caso contrario, si potrebbe danneggiare seriamente sia la macchina sia l'ambiente della Vostra abitazione.
• Durante il funzionamento dell'apparecchio evitare il contatto con l'acqua che fuoriesce dal tubo di scarico in quanto potrebbe avere una temperatura elevata.
• Lavare esclusivamente tessuti destinati al lavaggio in lavatrice. Per qualsiasi dubbio è possibile controllare le indicazioni del produttore riportate sulle etichette dei vestiti (vedi "Simboli per il trattamento dei vestiti")
• Prima di inserire i vestiti nella lavatrice è necessario controllare che tutte le tasche siano state vuotate. Oggetti duri e appuntiti come, ad esempio, monete, spille, chiodi, viti oppure sassi potrebbero provocare seri danni.
• Non è possibile lavare in lavatrice vestiti sporchi di sostanze contenenti benzina. Nel caso in cui le macchie siano state eliminate con prodotti vaporizzanti, prima del carico in lavatrice, bisogna attendere la totale vaporizzazione di queste sostanze dalla superficie dei tessuti.
• Uso e quantità di detersivi, ammorbidenti e candeggianti devono rispettare le istruzioni riportate sulle confezioni.
• Non utilizzare detersivi per lavaggio a mano in quanto la schiuma abbondante che si formerebbe potrebbe danneggiare le parti interne.
• Alla fi ne del lavaggio di passatoie, coperte oppure di altri tessuti a fi bre lunghe bisogna ricordarsi di controllare il fi. Itro e, se necessario, pulirlo.
• Si consiglia di lasciare aperto il coperchio superiore al termine del ciclo di lavaggio.
• Non si può tentare di riparare da soli i guasti dell'apparecchio perché le riparazioni effettuate da non professionisti possono provocare seri danni e tolgono il diritto alle riparazioni di garanzia.
• Le riparazioni dell'apparecchio possono essere effettuate esclusivamente da personale autorizzato dei centri di assistenza. Per le riparazioni devono essere usate solo parti di ricambio originali.

NOTE E CONSIGLI PER L'UTILIZZATORE

! Eseguendo le revisioni o le pulizie ricordarsi di staccare l'apparecchio dalla presa della corrente elettrica.
Si può aprire la lavatrice soltanto dopo che il led, o il display indica la fi ne del ciclo. Su alcuni modelli questo viene segnalato dal lampeggio del tasto start.
! Nel caso si voglia staccare la lavatrice dalla presa della corrente non tirare il cavo elettrico ma la spina.
Terminato il lavaggio si consiglia di staccare la spina della corrente elettrica e chiudere il rubinetto dell'acqua.
Non esporre l'apparecchio ad agenti atmosferici.
Non attaccare oppure staccare la spina dalla presa della corrente elettrica con le mani bagnate.
La lavatrice deve essere collegata ad una presa di corrente elettrica provvista di messa a terra e conforme alle norme di sicurezza.
E' vi etato collegare la lavatrice alla presa elettrica utilizzando prolunghe o spine multiple.

DESCRIZIONE DELLA MACCHINA

A - COPERCHIO SUPERIORE

B - CESTELLO

C - COMPARTO DETERSIVI

D - PANNELLO COMANDI

E - PORTELLO FI LTRO

F - PIEDINI

DISIMBALLO E SBLOCCAGGIO DELLA MACCHINA

L'installazione deve essere effettuata da personale qualifi cato, secondo le istruzioni del costruttore, perché una errata installazione può causare danni a persone e cose. Scegliendo il posto dove installare la lavatrice prendere in considerazione i seguenti consigli:

- Il locale deve essere provvisto dell'impianto idrico ed elettrico (tener presente che i cavi nonché i tubi che si trovano nella parte posteriore della lavatrice non devono essere in nessun modo schiacciati).

- La lavatrice deve essere sistemata su una superfi cie piana e solida.

- Si sconsiglia di installare la macchina in un locale in cui la temperatura potrebbe scendere sotto 3°C.

- Collocare la lavatrice nel posto previsto e togliere l'imballo esterno (fi g. 2).

- Alzare la lavatrice e togliere il basamento di polistirolo e il distanziere in plastica (fi g. 3).

Per motivi di trasporto il gruppo oscillante della macchina viene bloccato da 2 distanzieri con viti. Prima di mettere in funzione la macchina togliere i distanzieri, e le viti di bloccaggio, recuperare le viti e i distanzieri per eventuali traslochi.

Chiudere i fori con gli appositi tappi in dotazione che troverete all'interno del sacchetto documenti.

- Inclinare la macchina ed estrarre i due angolari interni in polistirolo (se previsti) tirando le due bande di cartone "E - F". Estrarre la banda "E" successivamente la "F" (fi g.5).

• Togliere il distanziere in polistirolo (fi g. 6).

INSTALLAZIONE DELLA MACCHINA

- Togliere il distanziere in plastica (fi g. 7).

MESSA IN PIANO DELLA LAVATRICE

DOVE PREVISTA, per facilitare gli spostamenti, servirsi della ruotina di movimentazione. Per azionarla agire sulla leva in basso a destra spostandola verso il lato opposto. Ultimato lo spostamento riportare la leva nella posizione originale (fi g.8).

Dopo aver scelto il posto adatto, regolare bene in piano la macchina utilizzando i piedini regolabili (Fig. 9).

Porre particolare attenzione alla scelta della posizione, al livellamento della lavatrice stessa ed alla sicurezza dei controdadi.

! Nel caso in cui la messa in piano non sia stata eseguita correttamente, la lavatrice sarà instabile ed il funzionamento rumoroso con conseguenti danni.

Nel caso in cui la macchina sia posta su pavimento in moquette, bisogna assicurarsi che fra la lavatrice e il pavimento l'aria circoli liberamente.

! Accertarsi che la tensione elettrica indicata nei dati tecnici della targhetta posta sul lato interno dello sportellino fi ltro, corrisponda a quella della rete elettrica (fi g. 10).

Salvavita, cavi elettrici e presa della rete devono avere parametri tali da permettere di sopportare il carico massimo indicato sulla targhetta stessa.

A seguito dell'installazione, l'accesso all'alimentazione di rete deve essere garantito da un interruttore onnipolare.

La presa di corrente alla quale viene allacciata la macchina deve essere munita di messa a terra. In caso contrario il produttore declina qualsiasi responsabilità per eventuali incidenti (fi g. 11).

Se la presa nella quale viene inserita la spina non funziona oppure non è adatta, deve essere sostituita da un elettricista qualifi cato. E' vietato allacciare la lavatrice alla rete attraverso elementi indiretti come prolunghe e prese multiple.

Durante la manutenzione la spina della lavatrice deve essere staccata dalla fonte di corrente.

Non inserire e non togliere la spina dalla presa con le mani bagnate.

Se il cavo d'alimentazione è danneggiato, contattare il centro di assistenza tecnica specializzato.

La spina di connessione alla rete elettrica non deve essere posta dietro alla macchina ma in posizione facilmente accessibile in caso di emergenza.

La pressione nella rete idrica deve essere compresa fra 0,05 e 1,00 MPa (0,5 - 10 bar.)

• Prima dell'allacciamento, aprire il rubinetto e far defl uire una certa quantità d'acqua per pulire i tubi da impurità come sabbia e ruggine (questa operazione è particolarmente importante nel caso in cui la lavatrice sia rimasta a lungo inattiva o venga collegata ad una tubazione nuova).
• Il tubo di alimentazione dell'acqua deve essere collegato alla presa d'acqua fredda con bocca fi lettata da 3/4".
  • Collegare il tubo di alimentazione (fi g. 12/13).

N.B. Utilizzare il nuovo tubo in dotazione alla macchina e non riutilizzare il vecchio.

N.B. Pulire periodicamente il fi Itrino situato nell'estremità libera del tubo d'alimentazione, più spesso in caso di soventi interruzioni della rete idrica (fi g.12).

• Durante il lavaggio il rubinetto di alimentazione dell'acqua deve essere completamente aperto.
• Collegare il tubo di scarico, senza schiacciarlo, ad una conduttura di scarico o a uno scarico a muro posto tra 60 e 90 cm da terra (fi g.14).
• Se è previsto lo scarico dell'acqua direttamente nella conduttura di scarico, l'estremità libera del tubo della macchina dovrà essere inserita nella conduttura con diametro interno non inferiore a 40 mm.
• Nel caso in cui l'acqua debba essere scaricata nel lavabo o in un'altra zona di scarico, l'estremità libera del tubo deve essere preventivamente rinforzata nel punto della piegatura con un gancio apposito, in dotazione alla lavatrice. Quindi, porre il tubo sull'orlo del lavabo e fi ssare il gancio in modo tale da non far cadere il tubo (fi g. 15). Il lavabo deve avere lo scarico pulito per permettere all'acqua di scaricare liberamente.

Attenzione: all'interno della macchina può trovarsi una piccola quantità d'acqua dovuta ai test di collaudo. Prima di procedere al primo lavaggio della biancheria si consiglia di eseguire un breve ciclo di lavaggio senza panni e senza detersivo per pulire il cestello.

Attenzione: è importante che l'operazione d'apertura / chiusura del cestello sia effettuata con cura per evitare possibili danni alla biancheria e alla lavatrice

Ad ogni lavaggio assicurarsi che:

- I collegamenti idraulici siano corretti, il tubo di scarico sia ben posizionato (vedi collegamento idraulico) che il rubinetto sia aperto (fi g. 16).

• Con le mani asciutte inserire la spina nella presa di corrente.
• Suddividere la biancheria secondo il tipo di tessuto (vedi etichettatura capi).
• Controllare che non vi siano oggetti nelle tasche degli indumenti da lavare, che potrebbero causare danni alla biancheria, alla macchina o al fi ltro
• Aprire il coperchio superiore della lavatrice esercitando una leggera pressione verso il basso prima di alzarlo.
• Aprire gli sportellini del cestello tenendo con una mano tutte e due le parti, contemporaneamente con l'altra premere il pulsante d'apertura (fi g. 16).
• Introdurre i capi di biancheria nel cestello facendo attenzione a non eccedere il carico massimo dei programmi, indicato nella tabella programmi separata.
• Chiudere gli sportellini del cestello facendo attenzione che siano ben agganciati.
• Premere verso il basso prima la metà anteriore e poi quella posteriore, fi nché i ganci di chiusura si inseriscono e si bloccano. Il rumore dell'aggancio conferma che questo è avvenuto (fi g.18).
• Verifi care che la biancheria non rimanga incastrata tra gli sportellini o tra gli sportellini e il cestello.

USO DEI DETERSIVI

La lavatrice possiede un comparto per i detersivi e per gli additivi con quattro vaschette (fi g. 19).

I vaschetta con detersivo per il prelavaggio.

II vaschetta con detersivo per il lavaggio.

vaschetta con liquidi per il risciacquo, ammorbidenti, profumi o apprettanti.

△ vaschetta per la candeggina.

Utilizzare un detersivo a schiuma frenata e ammorbidente (se è il caso) per lavatrici automatiche. Per i dosaggi seguire le indicazioni sulla confezione. In presenza di acqua particolarmente dura, insieme al detersivo è consigliabile l'utilizzo di un'anticalcare che impedisce il formarsi d'incrostazioni sull'elemento riscaldante.

N.B. L'utilizzo del detersivo liquido è possibile solo nei programmi senza prelavaggio.

- Quantità troppo elevate di detersivo possono produrre troppa schiuma ed influire negativamente sul risultato del lavaggio. Quantità troppo basse possono provocare un lavaggio non soddisfacente.

- Quando si riempie il comparto del detersivo è importante che quest'ultimo non entri nella sezione dell'ammorbidente in quanto si avrebbe un risciacquo con schiuma ed i tessuti potrebbero rimanere macchiati di bianco. Viceversa se l'ammorbidente entrasse nella sezione del detersivo ne ridurrebbe l'effi cacia.

Alcune macchie non possono essere asportate dai vestiti soltanto con il lavaggio in lavatrice. Prima di pulire a mano macchie di ogni genere bisogna eseguire una prova su una parte poco visibile del capo, iniziando dall'orlo della macchia e procedendo verso il suo centro per evitare, in questo modo, la formazione di aloni. Qui sotto riportiamo vari modi per eliminare le macchie.

- CERA: raschiare la cera con una punta arrotondata per non provocare danni al tessuto, quindi, mettendo il tessuto fra due fogli di carta assorbente, passare la macchia sotto il ferro caldo.

• PENNE A SFERA E PENNARELLI: pulire con un panno morbido imbevuto di alcol etilico. Fare attenzione a non allargare la macchia.
• UMIDITÀ E MUFFA: se il tessuto tollera bene l'uso della candeggina, eseguire il ciclo di lavaggio aggiungendo candeggina. In caso contrario, bagnare la parte sporca con acqua ossigenata a 10 volumi e lasciare agire per 10 o 15 minuti.
  • BRUCIATURE LEGGERE DA FERRO DA STIRO: seguire le indicazioni per umidità e muffa.
  • RUGGINE: usare prodotti per macchie di ruggine seguendo le indicazioni del produttore poste sulla confezione.
• GOMMA DA MASTICARE: passare un cubetto di ghiaccio sul tessuto, sfregare il più possibile e poi passare con un panno di cotone imbevuto di acetone.
• VERNICE: non lasciare asciugare la vernice. Passare sulla zona sporca il solvente indicato sulla confezione della vernice (ad es. acqua, trementina, tricloroetilene), insaponare e poi sciacquare.
• ROSSETTO PER LABBRA: le macchie sul cotone oppure sulla lana si eliminano con un panno imbevuto di etere. Per la seta, invece, usare il tricloroetilene.
• SMALTO PER UNGHIE: mettere sul tessuto macchiato la carta assorbente, quindi, inumidire il rovescio del tessuto con acetone cambiando spesso la carta assorbente posta sulla macchia. Procedere in questo modo fi no alla totale eliminazione della macchia.
• CATRAME: spalmare sulla macchia un po'di burro fresco, lasciare riposare e poi lavare con essenza di trementina.
• ERBA: insaponare delicatamente, utilizzare candeggiante diluito. Per tessuti in lana si può ottenere un buon risultato anche con alcol al 90%.
• SANGUE: mettere a mollo nell'acqua fredda con l'aggiunta di sale, quindi, lavare con il sapone da bucato.

SIMBOLI INTERNAZIONALI PER IL TRATTAMENTO DEI VESTITI

Prima di mettere i vestiti in lavatrice e di selezionare il relativo programma è consigliabile esaminare i simboli posti sulle etichette del produttore. La tabella qui di seguito può essere utile per la lettura dei simboli.

	Lavaggio normale Candeggio in acqua fredda		P	Lavare a secco esclusivamente con percloro etilico, benzina, alcool puro, R111 e R113
	Lavaggio delicate Non candeggiare Non lavare a secco		☒
	Lavare a max 90°C Stirare fi no a max 200	°C Asciugare disteso
	Lavare a max 60°C Stirare fi no a max 150	°C Asciugare apessù
	Lavare a max 40°C Stirare fi no a max 100	°C Asciugare sui appendiabiti
	Lavare a max 30°C Non stirare	☒		Asciugare nella macchina asciuga biancheria a temperature normale
	Lavare a mano Lavare a secco con solvente		☒	Asciugare nella macchina asciuga biancheria a temperature ridotta
	Non lavare in acqua	F	Lavare a secco esclusivamente con benzina, alcool puro e R113	☒	Non asciugare con macchina asciugabiancheria

MANUTENZIONE

PULIZIA DELLA LAVATRICE

La lavatrice è stata progettata per ridurre al minimo la manutenzione. E' comunque importante ricordarsi di pulirla regolarmente.

Prima della pulizia assicurarsi che l'apparecchio sia stato staccato dalla rete elettrica e che sia stata chiusa l'alimentazione dell'acqua.

La struttura esterna e le parti in plastica della lavatrice devono essere pulite unicamente con un panno morbido umido.

ATTENZIONE!! Non utilizzare assolutamente per la pulizia della macchina sostanze chimiche, prodotti abrasivi, alcol, sapone, benzine o altri solventi in quanto potrebbero danneggiare la macchina.

Al termine del lavaggio lasciare aperto per qualche tempo il coperchio per far asciugare le parti in gomma. Lavare periodicamente le vaschette dei detersivi. A tal fi ne estrarre il comparto dei detersivi e sciacquarlo sotto l'acqua corrente (fi g. 22). Quindi, inserirlo nuovamente.

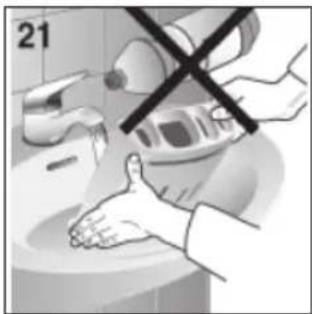

- Per estrarre lo scomparto detersivi premere con la mano destra sulla scritta "PUSH" e sfi lare con l'altra mano il cassetto tirandolo verso di se (fi g. 22).

ATTENZIONE!! Per il corretto funzionamento della macchina, lo scomparto detersivi, deve essere sempre inserito nel suo alloggiamento.

COME RECUPERARE OGGETTI CADUTI TRA IL CESTELLO E LA VASCA

Qualora un oggetto dovesse cadere accidentalmente tra il cestello e la vasca, è possibile recuperarlo grazie ad un tassello estraibile del cestello:

1. Scollegare l'apparecchio dalla rete elettrica.
2. Estrarre la biancheria dal cestello.
3. Chiudere gli sportellini del cestello e ruotare il cestello di un mezzo giro.
4. Utilizzando un utensile, premere l'estremità in metallo facendo al contempo scorrere il tassello da sinistra a destra.
5. Il tassello in plastica cadrà nel cestello.
6. Aprire il cestello: recuperare gli oggetti attraverso i fori.
7. Ricollocare il tassello in plastica prelevandolo dall'interno del cestello: posizionare il tassello in plastica avendo cura che la linguetta metallica si trovi sul lato destro e facendo scorrere il tassello da destra a sinistra finché non si incastra.
8. Quindi far scorrere il tassello in plastica da destra a sinistra finché non si incastra (si deve avvertire un clic). (fi g. 24)
9. Richiudere gli sportellini del cestello, ruotarlo di mezzo giro e verifi care il posizionamento del tassello in tutti i suoi punti di fi ssaggio.

PULIZIA DEL FILTRO

ATTENZIONE!! Prima di iniziare le operazioni sotto descritte, assicurarsi che la lavatrice sia stata svuotata. Non togliere il fi ltro durante il funzionamento della macchina o quando quest'ultima è piena d'acqua.

Posizionare sotto il fi ltro un recipiente per raccogliere l'acqua rimasta al suo interno. Aprire lo sportellino del fi ltro, svitare e togliere quest'ultimo girando in senso antiorario.

Per aprire lo sportellino può essere necessario l'uso di un utensile (fi g. 25).

Sciacquare il fi. Itro sotto l'acqua corrente ed eliminare ogni residuo.

Rimontare il fi Itro ripetendo tutte le operazioni in senso inverso.

SOLUZIONE DEI PROBLEMI

In caso di mancato funzionamento della macchina, prima di chiamare l'assistenza autorizzata è consigliabile verifi care che la causa non sia fra quelle di seguito illustrate. In alcuni modelli dotati di display, le anomalie vengono evidenziate con un codice alfanumerico a fi ne ciclo.

Codice: E:00 Effettuare i controlli elencati nel paragrafo contrassegnato *

E:01 Eff ettuare i controlli elencati nel paragrafo contrassegnato **

E:02 Anomalia tecnica "Chiamare il servizio assistenza"

E:03 Anomalia tecnica "Chiamare il servizio assistenza"

La lavatrice non funziona (le spie di controllo non sono accese) (Display spento)

• assicurarsi che:

1) Vi sia la tensione nella rete
2) La spina sia inserita correttamente nella presa di corrente
3) Il pulsante On/Off sia premuto, o se non previsto, che la manopola programmatore sia posizionata su di un programma.

La lavatrice non funziona (le spie di controllo sono accese) (Display illuminato)\*

• assicurarsi che:

1) Il programma sia stato selezionato
2) Il top sia chiuso correttamente
3) Il pulsante "Start" sia stato premuto (solo per modelli elettronici)
4) Verifi care, le indicazioni seguenti "La lavatrice non carica acqua"

La lavatrice non carica acqua\*

- controllare che:

1) Vi sia l'acqua nelle tubature
2) Il tubo di carico sia collegato alla lavatrice
3) Il rubinetto di alimentazione dell'acqua sia aperto
4) Il fi Itro non sia otturato. In caso, procedere alla sua pulizia staccando l'apparecchio dalla rete elettrica

La lavatrice carica e scarica acqua in continuazione\*\*:

- controllare che:

1) Il tubo di scarico si trovi all'altezza adeguata (60-90 cm)

2) L'estremità del tubo di scarico non sia immersa nell'acqua

La lavatrice non scarica acqua e non centrifuga\*\*:

- controllare che:

1) Il tubo di scarico sia allacciato correttamente
2) Il tubo di scarico non sia piegato
3) Il fi. Itro dello scarico non sia ostruito
4) Non sia stata selezionata la funzione di esclusione della centrifuga
5) Non sia stata selezionata la funzione di stop con acqua.

La lavatrice vibra e fa rumore

• assicurarsi che:

1) Tutte le protezioni per il trasporto siano state tolte.
2) La lavatrice sia perfettamente in piano
3) La biancheria voluminosa come lenzuola, tovaglie ecc. non sia concentrata in una sola parte del cestello

Il top non si apre

• assicurarsi che:

1) Il ciclo di lavaggio sia terminato.
2) Non sia stata selezionata la funzione stop con acqua (automatica su alcuni modelli).

La biancheria non è suffi cientemente centrifugata

• assicurarsi che:

1) La biancheria sia stata distribuita uniformemente nel cestello
2) Sia stata scelta la corretta velocità di centrifuga

La lavatrice si blocca durante il lavaggio

• assicurarsi che:

1) Non manchi la corrente

MANUTENZIONE

Resta troppo detersivo nella vaschetta

• assicurarsi che:

1) Il rubinetto di alimentazione dell'acqua sia aperto
2) Il fi Itro che si trova tra il rubinetto e il tubo di alimentazione sia pulito

Dopo il lavaggio la biancheria non è pulita

• assicurarsi che:

1) Il cestello non sia stato caricato troppo
2) Sia stata utilizzata l'adeguata quantità di detersivo
3) Sia stato scelto il programma di lavaggio adeguato

Se dopo la verifi ca dei punti descritti, l'apparecchio continua a non funzionare correttamente, segnalare il difetto al centro assistenza tecnica autorizzato più vicino.

Si prega cortesemente di comunicare il modello, il numero di fabbricazione ed il tipo di guasto.

Queste informazioni permettono all'operatore dell'assistenza tecnica di procurarsi le parti di ricambio necessarie e garantiscono una veloce ed effi cace esecuzione della riparazione (fi g. 26).

La biancheria si è ristretta oppure si è scolorita

• assicurarsi che:

1) Sia stato scelto il programma di lavaggio corretto
2) Sia stata selezionata la giusta temperatura di lavaggio

Istruzioni in formato elettronico e` possibile scaricare dal sito www.freggia.com

Un posto per adesivi

Sticker place

Место для наклейки

Місце для наклейки

Miejsce na naklejkę
