Tipo di prodotto	Termostato ambiente programmabile
Marca	BTicino
Modello	HD4451
Dimensioni (L x P x A)	85 x 85 x 25 mm
Peso	120 g
Alimentazione	2 batterie AAA 1,5 V (non incluse) o rete tramite adattatore opzionale
Display	Schermo LCD retroilluminato
Intervallo di temperatura	5 °C a 35 °C
Precisione	± 0,5 °C
Funzioni principali	Programmazione settimanale, modalità Comfort / Eco, rilevamento apertura finestra, funzione antigelo
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Funzione antigelo, blocco tastiera (protezione bambini)
Pezzi di ricambio e riparabilità	Disponibili presso il servizio post-vendita BTicino
Informazioni generali	Conforme alle norme CE; compatibile con caldaie a gas, elettriche, pompe di calore

Domande frequenti - HD4451 BTICINO

Come installare il termostato BTicino HD4451 ?

Fissare la base a parete utilizzando i tasselli in dotazione. Collegare i fili secondo lo schema del manuale. Inserire le batterie o collegare l'alimentazione di rete. Agganciare il corpo sulla base.

Come programmare le fasce orarie ?

Premere il tasto Menu per accedere alla programmazione. Utilizzare le frecce per impostare orari e temperature per ogni giorno. Confermare con OK.

Cosa fare se lo schermo non si accende ?

Verificare il verso delle batterie o sostituirle. Se l'alimentazione è di rete, controllare l'interruttore. Se il problema persiste, contattare l'assistenza.

Come passare alla modalità manuale ?

Premere il tasto Modalità fino a visualizzare 'Manuale'. È quindi possibile regolare la temperatura manualmente con le frecce.

La temperatura visualizzata non corrisponde alla temperatura ambiente.

Pulire le prese d'aria del termostato. Evitare l'esposizione diretta al sole o alle correnti d'aria. Se la discrepanza persiste, ricalibrare il sensore tramite il menu 'Impostazioni'.

Come sostituire le batterie ?

Sganciare il corpo dalla base. Rimuovere le batterie usate e inserire due nuove batterie AAA rispettando la polarità. Quindi rimontare il corpo.

Il termostato non risponde ai tasti.

Assicurarsi che il blocco tastiera non sia attivo (simbolo lucchetto). Disattivarlo premendo a lungo il tasto 'Menu' per 5 secondi.

Come resettare il termostato ?

Premere contemporaneamente i tasti 'Modalità' e 'OK' per 10 secondi. Lo schermo lampeggia e le impostazioni tornano ai valori di fabbrica.

Qual è la garanzia ?

La garanzia legale di conformità è di 2 anni per difetti di fabbricazione. Conservare la fattura di acquisto per qualsiasi reclamo.

Dove trovare il manuale completo ?

Scaricare il manuale PDF gratuito dal sito notice-facile.com o dal sito ufficiale BTicino. È anche possibile richiedere una versione stampata al servizio clienti.

MANUALE UTENTE HD4451 BTICINO

1 Introduzione e funzioni base 4

1.1 Informazioni generali 6

1.1.1 Il frontale 6
1.1.2 II display 7
1.1.3 La simbologia 7

1.2 Il tuo Cronotermostato: usalo subito! 8

1.2.1 Prima attivazione 8
1.2.2 I tasti di navigazione 8
1.2.3 Visualizza la modalità di funzionamento 8
1.2.4 Scorri le modalità 9
1.2.5 Modifica la modalità Settimanale 9
1.2.6 Modifica la modalità Manuale 9
1.2.7 Modifica la modalità Ferie 9
1.2.8 Modifica la modalità Temporizzato 10
1.2.9 Modifica la modalità Antigelo 10
1.2.10 Modifica la modalità Off 10
1.2.11 Sostituzione delle batterie 10

2 Personalizzazioni 12

2.1 Menù Impostazioni 12

2.1.1 Imposta il funzionamento Estate/Inverno 12
2.1.2 Imposta i livelli delle Temperature 12

2.1.3 Imposta Data e Ora 12
2.1.4 Imposta Ora legale 12
2.1.5 Imposta l'unità di misura della temperatura 13
2.1.6 Abilita/disabilita il Controllo remoto 13
2.1.7 Regola il Contrasto del display 13
2.1.8 Seleziona lo Screen Saver 13
2.1.9 Seleziona la Lingua 13
2.1.10 Seleziona la Regolazione della temperatura 14
2.1.11 Taratura della sonda termica 14
2.1.12 Seleziona la funzione della Sonda esterna 15
2.1.13 Visualizza/azzera le Ore di accensione 15
2.1.14 Reset del Cronotermostato 15

3 Programmazione 16

3.1 Menù Programmazione 18

3.1.1 Rinomina un programma Settimanale 18
3.1.2 Modifica un programma Settimanale 18
3.1.3 Copia un programma Settimanale 23
3.1.4 Visualizza un programma Settimanale 23
3.1.5 Elimina un programma Settimanale 23

1.1 Informazioni generali 6
1.2 Il tuo Cronotermostato: usalo subito! 8

1.1 Informazioni generali

Il Cronotermostato 4451 è un dispositivo da incasso utilizzabile per impianti di riscaldamento e di condizionamento, consente tramite diverse possibilità di programmazione di effettuare la regolazione della temperatura per ogni ora del giorno e, in modo differenziato, per tutti i giorni della settimana.

È possibile scegliere l'impiego di un programma standard (già memorizzato ma modificabile in base alle esigenze dell'utente) o crearne uno nuovo mediante una semplice procedura di programmazione.

Un ampio display retroilluminato permette di visualizzare in qualsiasi momento il programma impostato, lo stato dell'impianto e la temperatura dell'ambiente.

Il Cronotermostato è costituito da una base per i collegamenti elettrici all'impianto e dal frontale estraibile, per consentire all'utente di effettuare più comodamente le operazioni di programmazione e sostituzione delle batterie.

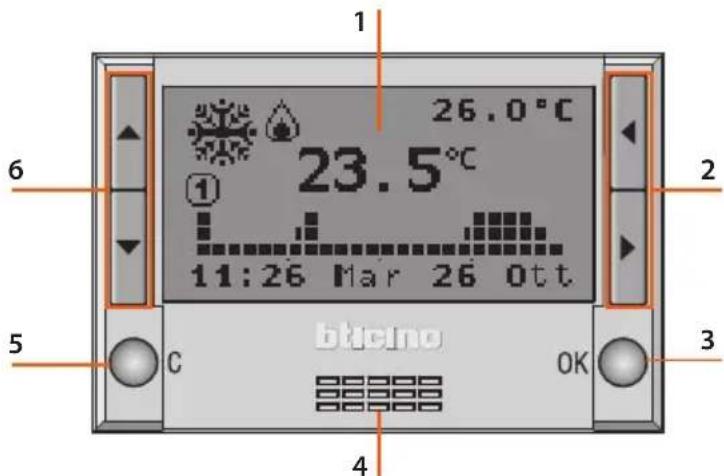

1.1.1 II frontale

1 - Display grafico: visualizza i messaggi che guidano le operazioni di programmazione e lo stato dell'impianto
2 - Tasti di selezione: mentre è visualizzata la schermata principale, permettono di ciclare tra le modalità di funzionamento; all'interno dei menù, quando presenti, la selezione delle funzioni
3 - Tasto OK: entra nel menù principale, conferma la selezione visualizzata o i dati inseriti
4 - Sensore: esegue la misurazione della temperatura ambiente
5 - Tasto C: annulla la selezione e ritorna alla pagina precedente, se tenuto premuto torna alla pagina iniziale
6 - Tasti di scorrimento: mentre è visualizzata la schermata principale, permettono la modifica della temperatura impostata; all'interno dei menù di scorrere l'elenco delle voci presenti

Durante il normale funzionamento il display grafico presenta le seguenti informazioni di base:

1.1.3 La simbologia

In funzione della modalità di funzionamento selezionata il display è caratterizzato dalla seguente simbologia:

Settimanale

Profilo di temperatura e numero del programma attivo

Sul grafico lampeggia il tratto corrispondente all'ora corrente (ad esempio alle 11:26 lampeggia il quadrato corrispondente all'ora dalle 11:00 alle 12:00).

Manuale

Icona (mano) della modalità Manuale

Ferie

Icona modalità Antigelo o Protezione termica, ora e data di fine programma Ferie

Temporizzato

Icona modalità Manuale e numero di ore e minuti al termine del programma Temporizzato

Antigelo

Icona della modalità Antigelo (inverno) o Protezione termica (estate)

OFF

Icona della modalità OFF

Se al Cronotermostato è collegata una sonda esterna e la funzione impostata è "Temp. esterna", sul display viene visualizzata la relativa icona. Ogni 2 secondi si alterna (nella stessa posizione) la visualizzazione della temperatura esterna con quella ambiente (vedi capitolo 2.1.12).

Sonda esterna

Icona di segnalazione temperatura esterna

In caso di batteria scarica sul display viene visualizzata la relativa icona di segnalazione (in qualsiasi modalità anche con screen saver attivo). Se lampeggia il dispositivo non funziona e si devono cambiare le batterie.

Batteria

Icona di segnalazione batteria scarica

1.2 Il tuo Cronotermostato: usalo subito!

1.2.1 Prima attivazione

Per rendere operativo il Cronotermostato:

• seleziona la Lingua di funzionamento
• imposta Data /Óra
• il Cronotermostato si imposta automaticamente in funzionamento Inverno e modalità Settimanale PROGRAMMA1.

Sul display è evidenziata la selezione attualmente impostata. (Impostazione di fabbrica Italiano)

• Con i tasti ▲▼ puoi scorrere l'elenco e selezionare la lingua
• Premi il tasto OK per confermare

Confermando, il Cronotermostato passa automaticamente al menù di impostazione DATA e ORA

• Imposta ora e data, con i tasti: ▲▼ aumenta/diminuisce la cifra selezionata, ◀▶ scorre le cifre di ora e data
• Premi il tasto OK per confermare
• Per uscire dal menù e tornare alla pagina principale tieni premuto il tasto C

Il Cronotermostato assume automaticamente la seguente impostazione:

• funzionamento Inverno
• modalità Settimanale-PROGRAMMA1
  Per impostare funzionamento Estate
• premi il tasto OK per accedere ai menù
  • con il tasto▼ seleziona Impostazioni
  • premi OK per confermare

Completa l'impostazione seguendo la procedura descritta nel capitolo 2.1

Ora legale: mantenendo l'impostazione predefinita "Manuale" deve essere aggiornata manualmente, per impostare la modalità di aggiornamento "Automatica" vedere il paragrafo 2.1.4 "Imposta l'Ora legale"

1.2.2 I tasti di navigazione

Quando sul display è visualizzata la schermata principale tramite i tasti di navigazione sono possibili le seguenti operazioni:

Tasto OK entra nel menù Principale - conferma

Tasto C annulla e torna alla modalità precedente

Tasti ▲▼ in funzione della modalità impostata:

Settimanale - Manuale - Temporizzato: aumento/ diminuzione della temperatura corrente;

Ferie - Antigelo - OFF: nessun effetto

Tasti ◀▶ ciclano tra le modalità di funzionamento

1.2.3 Visualizza la modalità di funzionamento

Quando il display del Cronotermostato visualizza lo Screen saver (o è spento), premendo un tasto qualsiasi viene visualizzare la modalità di funzionamento impostata.

1.2.4 Scorri le modalità

Quando il display del Cronotermostato visualizza lo Screen saver (o è spento), premendo un tasto qualsiasi viene visualizzare la modalità di funzionamento impostata.

- Utilizza i tasti ◀▶ per visualizzare le altre modalità: Settimanale, Manuale, Ferie, Temporizzato, Antigelo e Off.

Lampeggia il nome della modalità selezionata, per indicare lo stato di modifica: se non viene confermata (premendo il tasto OK), trascorsi 10 secondi di inattività dall'ultima pressione di un tasto, l'operazione viene annullata e viene visualizzata la schermata principale con la modalità corrente.

Per impostare la modalità di funzionamento visualizzata:

- Conferma con il tasto OK

il Cronotermostato funziona ora secondo la nuova modalità.

In funzione della modalità selezionata, sono possibili le funzioni di modifica descritte di seguito.

1.2.5 Modifica la modalità Settimanale

- Utilizza i tasti ◀▶ per selezionare la modalità "Settimanale"

Lampeggia il numero del programma attivo ed il quadrato corrispondente all'ora.

- Utilizza i tasti ▲▼ per scorrere i tre programmi e visualizzare il profilo giornaliero.

Selezionato il programma desiderato, quando il numero del programma termina di lampeggiare è possibile modificare il livello della temperatura corrente.

- Utilizza i tasti ▲▼ per selezionare il livello di temperatura desiderato.

Il profilo visualizzato, partendo dal quadrato lampeggiante viene modificato con il nuovo livello di temperatura, fino al cambio di livello successivo.

- Conferma con il tasto OK

1.2.6 Modifica la modalità Manuale

• Utilizza i tasti ◀▶ per selezionare la modalità "Manuale".
• Utilizza i tasti ▲▼ per aumentare o diminuire il valore della temperatura impostata.
• Conferma con il tasto OK oppure

con il tasto C annulla e torna alla modalità precedente.

Il Cronotermostato funziona ora secondo la nuova modalità impostata.

1.2.7 Modifica la modalità Ferie

• Utilizza i tasti ◀▶ per selezionare la modalità "Ferie".
• Conferma con il tasto OK

Confermando viene visualizzato il menù di impostazione Modalità Ferie;

- Utilizza i tasti ◀▶ e ▲▼ per impostare ora e data:

aumenta/diminuisce la cifra selezionata scorre le cifre di ora e data

• Conferma con il tasto OK
• Seleziona con i tasti ▲▼ il programma settimanale da ripristinare al termine del periodo Ferie.
• Conferma con il tasto OK

Sul display viene visualizzata l'icona della modalità Antigelo o Protezione termica e l'ora e data di fine programma Ferie.

Il Cronotermostato funziona ora secondo la nuova modalità impostata.

1.2.8 Modifica la modalità Temporizzato

• Utilizza i tasti ◀▶ per selezionare la modalità "Temporizzato".
• Utilizza i tasti ▲▼ per aumentare o diminuire il valore di temperatura impostato.
• Conferma con il tasto OK

Confermando viene visualizzato il menù di impostazione Modalità Temporizzato;

• Utilizza i tasti ◀► e ▲▼ per impostare temperatura e ore/minuti
  ▲ ▼ aumenta/diminuisce la cifra selezionata ◀ ▶ passa da temperatura a ore/minuti

- Conferma con il tasto OK

Sul display viene visualizzata l'icona della modalità Manuale e il tempo al termine del programma Temporizzato.

Il Cronotermostato funziona ora secondo la nuova modalità impostata.

1.2.9 Modifica la modalità Antigelo

• Utilizza i tasti ◀▶ per selezionare la modalità "Antigelo".
• Conferma con il tasto OK

Sul display viene visualizzata l'icona della modalità Antigelo per il funzionamento Inverno, oppure l'icona della modalità Protezione termica per il funzionamento Estate.

Il Cronotermostato funziona ora secondo la nuova modalità impostata.

1.2.10 Modifica la modalità Off

• Utilizza i tasti ◀▶ per selezionare la modalità "Off".
• Conferma con il tasto OK

Sul display viene visualizzata l'icona della modalità Off.

Il Cronotermostato funziona ora secondo la nuova modalità impostata.

1.2.11 Sostituzione delle batterie

Quando, sul display viene visualizzato il seguente simbolo è necessario procedere alla sostituzione delle batterie. Se lampeggia il dispositivo non funziona e si devono cambiare le batterie. La segnalazione di batteria scarica compare circa un mese prima delle completo esaurimento delle batterie.

Durante la sostituzione delle batterie i dati inseriti rimangono in memoria.

Si consiglia, dopo la sostituzione delle batterie di verificare Data e Ora del Cronotermostato.

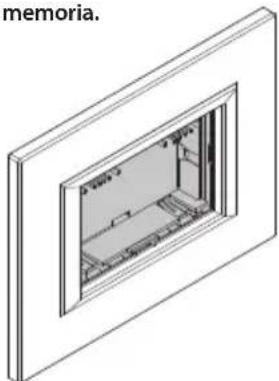

• Estrarre il Cronotermostato dalla base
• Inserire le 2 batterie alcaline da 1,5V di tipo LR6/AA a lunga durata (consigliate per applicazioni fotografiche) rispettando le polarità indicate nel disegno.

La durata media delle batterie è non inferiore a 1 anno. La durata dipende dal tipo di batterie, dallo screen saver selezionato (vedi capitolo 2.1.8) e dal tempo di accensione del display (circa 5 secondi ogni pressione di un tasto).

2.1 Menù impostazioni 12

2.1 Menù Impostazioni

Il menù Impostazioni ti consente di personalizzare alcuni parametri o modalità di funzionamento del Cronotermostato.

PRINCIPALE

Modalità

Programmazione

Impostazioni

2.1.1 Imposta il funzionamento Estate/Inverno

Imposta il funzionamento dell'impianto (predefinito Inverno): Estate = raffrescamento, Inverno = riscaldamento

- Con i tasti ▲▼ seleziona la voce "Estate/Inverno"

- Premi il tasto OK per confermare

Sul display viene visualizzata la schermata con l'indicazione del modo di funzionamento in uso.

- Premi il tasto OK per commutare il modo di funzionamento

- Premi il tasto C per uscire dal menù e tornare alla pagina precedente.

Dopo la commutazione l'impianto si imposta in modalità Antigelo (per Inverno) o Protezione termica (per Estate).

2.1.2 Imposta i livelli delle Temperature

Puoi impostare il livello della temperatura Antigelo o Protezione termica T* ed i livelli di temperatura T1, T2 e T3 utilizzati nei programmi settimanali.

I valori predefiniti sono:

Inverno T*=7°C,

T1=18°C, T2=20°C, T3=22°C

Estate T^*=35^ ,

- Con i tasti ▲▼ seleziona la voce "Temperature"

• Premi il tasto OK per confermare
• Con i tasti ◀▶ seleziona il livello di temperatura
• Con i tasti ▲▼ imposta il valore di temperatura desiderato
• Premi il tasto OK per confermare e tornare alla pagina precedente, oppure il tasto C per uscire dal menù e tornare alla pagina precedente annullando la modifica.

2.1.3 Imposta Data e Ora

Per un corretto funzionamento del tuo impianto è importante che la data e l'ora impostate siano corrette.

• Con i tasti ▲▼ seleziona la voce "Data e Ora"
• Premi il tasto OK per confermare
• Imposta ora e data, con i tasti:

▲ ▼ aumenta/diminuisce la cifra selezionata, ◀ ▶ scorre le cifre di ora e data;

- Premi il tasto OK per confermare e tornare alla pagina precedente, oppure il tasto C per uscire dal menù e tornare alla pagina precedente annullando la modifica.

2.1.4 Imposta Ora legale

Per un corretto funzionamento del tuo impianto è importante che la data e l'ora impostate siano corrette.

• Con i tasti ▲▼ seleziona la voce "Ora legale"
• Premi il tasto OK per confermare
  Sul display viene visualizzata la schermata con l'indicazione dello stato.
• Premi il tasto OK per commutare il modo di funzionamento
• Premi il tasto C per uscire dal menù e tornare alla pagina precedente.

2.1.5 Imposta l'unità di misura della temperatura

Imposta l'unità di misura della temperatura, selezionando tra gradi Celsius o Fahrenheit (predefinita Celsius).

• Con i tasti ▲▼ seleziona la voce "Gradi"
• Premi il tasto OK per confermare

Sul display viene visualizzata la schermata con l'indicazione dell'unita di misura impostata.

• Premi il tasto OK per cambiare l'unità di misura
• Premi il tasto C per uscire dal menù e tornare alla pagina precedente.

2.1.6 Abilita/disabilita il Controllo remoto

Abilita/disabilita il controllo remoto tramite un attuatore telefonico del Cronotermostato (predefinito Abilitato).

Il contatto remoto viene così gestito:

Chiuso= attivazione modalità antigelo

Aperto= ultimo programma settimanale impostato

• Con i tasti ▲▼ seleziona la voce "Controllo remoto"
• Premi il tasto OK per confermare

Sul display viene visualizzato lo stato impostato.

• Premi il tasto OK per cambiare lo stato
• Premi il tasto C per uscire dal menù e tornare alla pagina precedente.

2.1.7 Regola il Contrasto del display

Regola il contrasto del display grafico.

• Con i tasti ▲▼ seleziona la voce "Contrasto"
• Premi il tasto OK per confermare
• Premi il tasto OK per confermare e tornare alla pagina precedente, oppure il tasto C per uscire dal menù e tornare alla pagina precedente annullando la modifica.

2.1.8 Seleziona lo Screen Saver

Seleziona cosa visualizzare sul display del Cronotermostato in condizioni di riposo (predefinito Temp/data/ora).

Puoi selezionare:

1: Solo Temp. - temperatura misurata
2: Temp./data/ora - temperatura misurata e data/ora
3: Principale - schermata principale completa
4: Spento - display completamente spento

- Con i tasti ▲▼ seleziona la voce "Screen Saver"

- Premi il tasto OK per confermare

Sul display è evidenziata la selezione attualmente impostata.

• Con i tasti ▲▼ seleziona lo Screen Saver
• Premi il tasto OK per confermare e tornare alla pagina precedente, oppure il tasto C per uscire dal menù e tornare alla pagina precedente annullando la modifica.

Avvertenza:

la massima autonomia delle batterie è garantita a display Spento.

2.1.9 Seleziona la Lingua

Seleziona la lingua per il menù (predefinita Italiano).

• Con i tasti ▲▼ seleziona la voce "Lingua"
• Premi il tasto OK per confermare

Sul display è evidenziata la selezione attualmente impostata.

- Premi il tasto OK per confermare e tornare alla pagina precedente, oppure il tasto C per uscire dal menù e tornare alla pagina precedente annullando la modifica.

2.1.10 Seleziona la Regolazione della temperatura

Questa impostazione ti permette di scegliere la tipologia di regolazione della temperatura in funzione del tipo d'impianto.

1: Standard predefinito (scelta consigliata)
2: Proporz. 5min impianti a bassa inerzia (fan-coil)
3: Proporz. 10min impianti a media inerzia (radiatori alluminio)
4: Proporz. 20min impianti ad alta inerzia (radiatori ghisa)

• Con i tasti ▲▼ seleziona la voce "Regolazione"
• Premi il tasto OK per confermare
  Sul display è evidenziata la selezione attualmente impostata.
• Con i tasti ▲▼ seleziona la regolazione desiderata
• Premi il tasto OK per confermare e tornare alla pagina precedente, oppure il tasto C per uscire dal menù e tornare alla pagina precedente annullando la modifica.

2.1.11 Taratura della sonda termica

Questa impostazione ti permette di tarare la misurazione sia della sonda interna che di quella esterna.

• Con i tasti ▲▼ seleziona la voce "Taratura"
• Premi il tasto OK per confermare

Se la sonda esterna è impostata come sonda a pavimento o per temperatura esterna, viene proposta la selezione della sonda.

• Con i tasti ▲▼ seleziona la sonda
• Premi il tasto OK per confermare
  Se la sonda esterna non è attiva, viene visualizzato direttamente il menù di taratura della sonda interna.

Se la sonda esterna è impostata come misurazione della temperatura ambiente, viene visualizzato direttamente il menù di taratura della sonda esterna (sonda interna inattiva).

• Con i tasti ▲▼ modifica la temperatura
• Premi il tasto OK per confermare e tornare alla pagina precedente, oppure il tasto C per uscire dal menù e tornare alla pagina precedente annullando la modifica.

In caso di RESET del Cronotermostato viene rimosso l'offset di temperatura impostato durante la Taratura.

2.1.12 Seleziona la funzione della Sonda esterna

Seleziona la funzione della sonda esterna (predefinita Non attiva).

Puoi selezionare:

1: Non attiva - la sonda non viene letta
2: Temp. ambiente - misura la temperatura ambiente al posto del sensore interno al Cronotermostato
3: Pavimento - misura la temperatura del pavimento e spegne il carico se supera il valore impostato
4: Temp. esterna - misura la temperatura esterna; se selezionata, sul display ogni 2 secondi si alterna (nella stessa posizione) la visualizzazione della temperatura esterna con quella ambiente.

• Con i tasti ▲▼ seleziona la voce "Sonda esterna"
• Premi il tasto OK per confermare
• Con i tasti ▲▼ seleziona la funzione
• Premi il tasto OK per confermare
  Se imposti la funzione "Pavimento" viene visualizzata la schermata che ti permette di impostare la soglia d'intervento della sonda (range: da 15 a 55°C; predefinita 35°C).
• Con i tasti ▲▼ modifica la temperatura di soglia
• Premi il tasto OK per confermare e tornare alla pagina precedente, oppure il tasto C per uscire dal menù e tornare alla pagina precedente annullando la modifica.

2.1.13 Visualizza/azzera le Ore di accensione

Con questa funzione puoi visualizzare/azzerare le ore di funzionamento dell'impianto.

• Con i tasti ▲▼ seleziona la voce "Ore accensione"
• Premi il tasto OK per confermare

Sul display vengono visualizzate le ore di funzionamento dell'impianto.

• Premi il tasto OK per confermare e tornare alla pagina precedente, oppure per azzerare il contatore, seleziona con i tasti ◀▶ la funzione "Azzera"
• Premi il tasto OK per confermare, C per tornare alla pagina precedente.

2.1.14 Reset del Cronotermostato

Consente di eseguire un reset totale del Cronotermostato, vengono ripristinate tutte le impostazioni di fabbrica.

• Con i tasti ▲▼ seleziona la voce "Reset"
• Premi il tasto OK per confermare
  Sul display viene visualizzata una richiesta di conferma
• Premi il tasto OK per confermare il Reset del Cronotermostato e tornare alla pagina precedente, oppure il tasto C per annullare e tornare alla pagina precedente.

Con questa operazione la configurazione del Cronotermostato e tutte le programmazioni eseguite vengono perse!

3.1 Menù programmazione 18

3.1 Menù Programmazione

Consente di modificare/programmare i profili giornalieri dei 3 programmi settimanali per la modalità di funzionamento (Estate/Inverno) selezionata. All'interno dei programmi è possibile differenziare le temperature nell'arco delle 24 ore e per ogni giorno della settimana.

II "PROGRAMMA 1" è preimpostato ma modificabile.

Seleziona il programma settimanale da personalizzare:

Nel menù Principale con i tasti ▲▼ seleziona "Programmazione"

premi il tasto OK per confermare

seleziona ▲▼ il programma che vuoi modificare

per il programma selezionato sono disponibili le seguenti funzioni:

Con i tasti ◀▶ seleziona la funzione desiderata.

3.1.1 Rinomina un programma Settimanale

Selezionando questa funzione puoi personalizzare il nome del programma (max 13 caratteri).

• Con i tasti ▲▼ seleziona il Programma da rinominare
• Premi il tasto OK per confermare
• Componi il nuovo nome da assegnare al Programma utilizzando i tasti:

◀▶ per spostare il cursore

▲ ▼ per scorrere i caratteri

- Premi il tasto OK per memorizzare, oppure C per annullare.

I tasti ▲▼ scorrono i caratteri alfanumerici (solo maiuscoli), numeri e speciali nel seguente ordine: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, Z, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, spazio, punto, trattino, apice.

3.1.2 Modifica un programma Settimanale

Selezionando questa funzione puoi modificare il programma settimanale selezionato.

- Con i tasti ▲▼ seleziona il Programma da modificare

- Premi il tasto OK per confermare

- Con i tasti ▲▼ seleziona il giorno

Per il giorno selezionato sono disponibili anche le funzioni:

Copia da e Visualizza selezionabili con i tasti ◀▶

- Premi il tasto OK per confermare la funzione di modifica

È ora possibile modificare il profilo visualizzato utilizzando i tasti di navigazione come mostrato in dettaglio nelle pagine seguenti.

Copia un profilo giornaliero

Copiare la programmazione da un giorno ad un altro.

• Con i tasti ▲▼ seleziona il giorno in cui copiare il profilo
• Seleziona ◀▶ la funzione Copia da
• Premi il tasto OK per confermare
• Con i tasti ▲▼ seleziona il giorno da copiare
• Premi il tasto OK per confermare.

Visualizza un profilo giornaliero

Visualizza il profilo del giorno selezionato.

• Con i tasti ▲▼ seleziona il giorno
• Seleziona ◀▶ la funzione Visualizza
• Con i tasti ▲▼ puoi scorrere tutti i giorni della settimana
• Premi il tasto OK oppure C per uscire dalla visualizzazione.

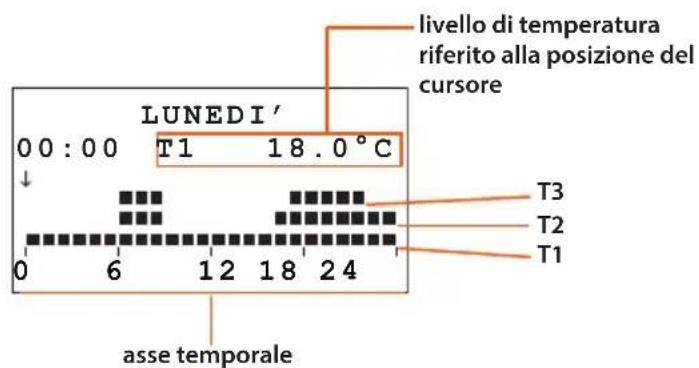

Strumenti di modifica profilo giornaliero

Informazioni visualizzate sul display:

Sono presenti due modalità di lavoro:

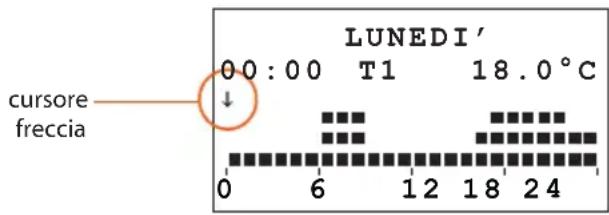

• SCORRIMENTO

Caratterizzato dal cursore a forma di "freccia", ti consente utilizzando i tasti ◀▶ di spostare il cursore lungo l'asse temporale senza apportare nessuna modifica al profilo giornaliero.

• MODIFICA

Caratterizzato dal cursore a forma di "matita" e dal livello di temperatura evidenziato, ti consente, utilizzando i tasti ◀▶, di spostare il cursore lungo l'asse temporale per impostare il livello di temperatura selezionato.

Crea un nuovo profilo giornaliero

Ti consigliamo di seguire passo passo la procedura descritta in questo esempio, come utile strumento per familiarizzare con le modalità di lavoro "Modifica" e "Scorrimento" e l'utilizzo dei tasti di navigazione.

Esempio: creazione del seguente profilo di temperatura giornaliero per il giorno "Lunedì" del programma "SETT. INVERNO".

1 - dalle ore 00:00 alle ore 06:00 - 18°C (T1)
2 - dalle ore 06:00 alle ore 09:00 - 22°C (T3)
3 - dalle ore 09:00 alle ore 16:30 - 20°C (T2)
4 - dalle ore 16:30 alle ore 22:00 - 22°C (T3)
5 - dalle ore 22:00 alle ore 24:00 - 20°C (T2)

Livelli di temperatura impostati

$$ \mathbf {T 1} = 1 8 ^ {\circ} \mathrm{C} \quad \mathbf {T 2} = 2 0 ^ {\circ} \mathrm{C} \quad \mathbf {T 3} = 2 2 ^ {\circ} \mathrm{C} $$

Con i tasti ▲▼ seleziona Lunedì e premi OK per confermare la funzione Modifica

Terminata la procedura, sarà possibile utilizzando la funzione "Copia da" (vedi capitolo 3.1.2), copiare il profilo del giorno "Lunedì" su altri giorni della programma settimanale "SETT. INVERNO".

3.1.3 Copia un programma Settimanale

Questa funzione ti permette di copiare un programma settimanale in un altro. Per esempio, copiare il Programma 1 (preimpostato in fabbrica) in SETT. INVERNO.

• Con i tasti ▲▼ seleziona il programma nel quale copiare
• Con i tasti ◀▶ seleziona la funzione "Copia da"
• Premi il tasto OK per confermare
• Con i tasti ▲▼ seleziona il programma da cui copiare
• Premi il tasto OK per confermare
  Sul display viene visualizzata una schermata di conferma

3.1.5 Elimina un programma Settimanale

Questa funzione ti permette di eliminare un programma personalizzato e ripristinare le impostazioni predefinite.

• Con i tasti ▲▼ seleziona il programma da eliminare
• Con i tasti ◀▶ seleziona la funzione "Elimina"
• Premi il tasto OK per confermare
  Sul display viene visualizzata una richiesta di conferma.

- Premi il tasto OK per confermare

Il programma viene cancellato e ripristinate le impostazioni predefinite (profilo e nome).

3.1.4 Visualizza un programma Settimanale

Questa funzione ti permette di visualizzare (in modalità "scorrimento") il profilo del giorno selezionato.

• Con i tasti ▲▼ seleziona il programma
• Con i tasti ◀▶ seleziona la funzione "Visualizza"
• Premi il tasto OK per confermare
• Con i tasti ▲▼ seleziona il giorno
• Premi il tasto OK per confermare

Sul display viene visualizzato il profilo associato al giorno selezionato

- Con i tasti ▲▼ è possibile scorrere i profili giornalieri di tutta la settimana.

bticino

2.1.14 Reset del Cronotermostato

Ícone do modo Antigelo (Inverno)

BTicino SpA si riserva il diritto di variare in qualsiasi momento i contenuti illustrati nel presente stampato e di comunicare, in qualsiasi forma e modalità, i cambiamenti apportati. BTicino SpA reserves at any time the right to modify the contents of this booklet and to communicate, in any form and modality, the changes brought to the same.
