EB4L90SP - Forno ELECTROLUX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno a microonde da incasso
Marca	Electrolux
Modello	EB4L90SP
Dimensioni (L x H x P)	595 x 455 x 567 mm
Dimensioni d'incasso (L x H x P)	560 x 444/460 x 550 mm
Profondità con porta aperta	882 mm
Alimentazione	230 V, 50 Hz
Potenza microonde massima	1000 W
Funzioni principali	Forno a microonde, Griglia, Cottura assistita, Scongelamento, Mantenimento in caldo

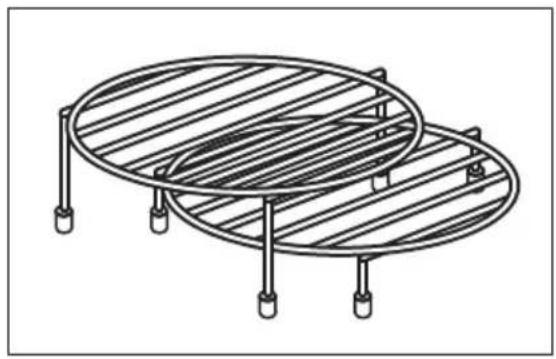

Accessori forniti	Piatto girevole, supporto a rulli, griglia
Tipo di comando	Manopole retrattili + tasti touch
Display	Schermo con barra di avanzamento
Illuminazione interna	Sì
Sicurezza bambini	Blocco (Tasti Blocco)
Arresto automatico	Sì
Pulizia	Manuale, non utilizzare pulitrici a vapore né prodotti abrasivi
Garanzia	2 anni

Domande frequenti - EB4L90SP ELECTROLUX

Come impostare l'ora corrente?

Accedere al menu, selezionare Configurazioni poi Ora corrente. Ruotare la manopola per impostare l'ora e premere OK per confermare.

Come utilizzare la griglia?

Ruotare la manopola delle modalità di cottura su Griglia. Premere OK per avviare. È possibile impostare la durata e l'intensità (alta o bassa) ruotando la manopola di comando.

Cosa fare se il forno non riscalda?

Verificare che l'arresto automatico non sia attivato, che il fusibile non sia saltato e che il blocco sia disattivato. Se il problema persiste, contattare il servizio assistenza autorizzato.

Come pulire l'interno del forno?

Usare un panno morbido umido con un detergente delicato. Non utilizzare mai pulitrici a vapore né prodotti abrasivi. Pulire dopo ogni utilizzo per evitare l'accumulo di grasso.

Posso usare recipienti di metallo nel microonde?

No, salvo diversa indicazione del produttore. I recipienti di metallo possono creare archi elettrici. Usare solo utensili adatti al microonde.

Come scongelare gli alimenti?

Selezionare la modalità Scongelamento (intervallo di potenza 100-200 W). Posizionare gli alimenti su un piatto capovolto per far defluire l'acqua. Girare o mescolare a metà tempo.

Come bloccare il forno per la sicurezza dei bambini?

Tenere premuto il tasto Tasti Blocco fino a quando suona un segnale acustico. Il pannello di comando è quindi bloccato. Per sbloccare, tenere nuovamente premuto il tasto.

Cosa fare in caso di codice di errore?

Se il display mostra 00:00, si è verificato un blackout, impostare l'ora corrente. Per altri codici, spegnere e riaccendere il fusibile. Se il codice persiste, contattare il servizio assistenza.

Come utilizzare la cottura assistita?

Accedere al menu, selezionare Cottura assistita, scegliere il piatto (es: Pollo intero, Pesce) e confermare. Il forno applica automaticamente le impostazioni raccomandate.

Come cambiare la lampadina dell'illuminazione interna?

La lampadina deve essere sostituita da un professionista qualificato. Contattare il servizio assistenza autorizzato. Utilizzare solo lampadine con le stesse specifiche.

MANUALE UTENTE EB4L90SP ELECTROLUX

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati.

Ti diamo il benvenuto in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell'apparecchio (PNC), numero di serie.

Le informazioni sono riportate sulla targhetta identificativa.

⚠️ Avvertenza/Attenzione - Importanti Informazioni per la sicurezza

① Informazioni generali e suggerimenti

Informazioni ambientali

Con riserva di modifiche.

INDICE

1. INFORMAZIONI DI SICUREZZA......58

1.1 Sicurezza di bambini e persone vulnerabili....58

1.2 Avvertenze di sicurezza generali...59

1. ISTRUZIONI DI SICUREZZA......61

2.1 Installazione....61

2.2 Collegamento elettrico....62

2.3 Utilizzo: 63

2.4 Pulizia e cura.... 64

2.5 Illuminazione interna....64

2.6 Assistenza.... 65

2.7 Smaltimento....65

1. DESCRIZIONE DEL PRODOTTO...... 65

3.1 Panoramica generale....65

3.2 Accessori.... 65

1. COME ACCENDERE E SPEGNERE IL FORNO....66

4.1 Manopola incassabile.... 66

4.2 Pannello dei comandi.... 66

1. PRIMA DEL PRIMO UTILIZZO....67

5.1 Pulizia iniziale.... 67

1. UTILIZZO QUOTIDIANO.... 67

6.1 Come impostare: Grill....67

6.2 Come impostare: Funzioni cottura microonde....68
6.3 Funzioni cottura.... 68
6.4 Come impostare: Cottura guidata..69
6.5 Cottura guidata.... 70

1. FUNZIONI DEL TIMER.... 71

7.1 Funzioni orologio.... 71
7.2 Come impostare: Funzioni Orologio....72

1. COME USARE: ACCESSORI....73

8.1 Inserimento di accessori....73

1. FUNZIONI AGGIUNTIVE.... 74

9.1 Blocco....74
9.2 Spegnimento automatico....74
9.3 Ventola di raffreddamento.... 75

1. CONSIGLI E SUGGERIMENTI UTILI.....75

10.1 Consigli per l'uso del microonde ....75

10.2 Pentole e materiali adatti per un uso in microonde 76
10.3 Impostazioni di potenza consigliate per diverse tipologie di cibo.... 77
10.4 Tabelle di cottura per gli istituti di test.... 78

1. PULIZIA E CURA....79

11.1 Note sulla pulizia....79

1. RISOLUZIONE DEI PROBLEMI......80

12.1 Cosa fare se....80
12.2 Dati dell'Assistenza....81

1. EFFICIENZA ENERGETICA......81
   13.1 Risparmio energetico......81
2. STRUTTURA DEL MENU....81
   14.1 Menu....81
3. GARANZIA....82
4. CONSIDERAZIONI SULL'AMBIENTE.... 83

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza di bambini e persone vulnerabili

- Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Tenere i bambini e gli animali domestici lontani dall'apparecchiatura durante l'uso e durante il raffreddamento.
• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura è destinata solo alla cottura.
- Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
- Quest'apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).
- L'installazione dell'apparecchiatura e la sostituzione dei cavideve essere effettuata unicamente da personale qualificato.
- Non utilizzare l'apparecchiatura prima di installarla nella struttura a incasso.
- Prima di ogni operazione di manutenzione, scollegare l'apparecchiatura dall'alimentazione elettrica.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.

• AVVERTENZA: Assicurarsi che l'elettrodomestico sia spento prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.
• AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti.
• Utilizzare sempre guanti da forno per rimuovere o inserire accessori o pirofile.
• Usare esclusivamente il piatto girevole e il relativo supporto in dotazione con l'apparecchiatura.
• Non attivare la funzione Microonde quando l'apparecchiatura è vuota. Le parti metalliche all'interno della cavità possono generare scintille elettriche.
• I contenitori metallici per alimenti e bevande non sono ammessi durante la cottura a microonde. Questo requisito non è applicabile se il produttore specifica dimensioni e forma dei contenitori metallici adatti per la cottura a microonde.
• AVVERTENZA: Se lo sportello o le guarnizioni dello sportello sono danneggiate, l'apparecchiatura non deve essere messa in funzione finché non è stata riparata da una persona qualificata.
• AVVERTENZA: Qualsiasi intervento di manutenzione o riparazione che riguardi la rimozione di un coperchio che garantisca protezione contro l'esposizione all'energia del microonde deve essere eseguito solo da una persona qualificata.
• AVVERTENZA: Non riscaldare liquidi e altri alimenti in contenitori sigillati. Possono esplodere.
• Usare solo utensili adatti all'uso nei forni a microonde.
• Quando si riscaldano alimenti in recipienti di plastica o carta, controllare l'apparecchiatura per evitare il rischio d'incendio.
  • L'apparecchiatura è destinata alla cottura di alimenti e bevande. L'asciugatura di alimenti o indumenti e il riscaldamento di cuscinetti riscaldanti, pantofole, spugne,

panni umidi e simili può comportare il rischio di lesioni o incendio.

• Se viene emesso del fumo, spegnere o scollegare l'apparecchiatura e tenere la porta chiusa per spegnere le eventuali fiamme.
• Il riscaldamento a microonde di bevande può provocare un'ebollizione ritardata con fuoriuscita del liquido. Prestare attenzione quando si manipola il contenitore.
• I contenuti dei biberon e degli omogeneizzati devono essere mescolati o agitati e la temperatura deve essere controllata prima del consumo, per evitare ustioni.
• Le uova nel guscio e le uova sode non devono essere riscaldate nell'apparecchiatura in quanto potrebbero esplodere, anche dopo il termine del riscaldamento a microonde.
  • L'apparecchiatura deve essere pulita regolarmente e devono essere rimossi eventuali residui di cibo.
• Non utilizzare vaporelle per pulire l'elettrodomestico.
• Non utilizzare detergenti abrasivi o raschietti di metallo per pulire il vetro dello sportello per non rigare la superficie e causare la rottura del vetro.
• La mancata pulizia dell'apparecchiatura può comportare un deterioramento della superficie che potrebbe influire negativamente sulla durata dell'apparecchiatura e comportare situazioni di pericolo.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Non tirare l'apparecchiatura per la maniglia.

• Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.

• È necessario rispettare la distanza minima dalle altre apparecchiature.
• Prima di montare l'apparecchiatura controllare che la porta del forno si apra senza limitazioni.
• L'apparecchiatura è dotata di un sistema di raffreddamento elettrico. Quest'ultimo funziona a corrente elettrica.
• L'unità a incasso deve soddisfare i requisiti di stabilità DIN 68930.

Altezza minima del mobiletto (mobiletto sotto all'al-tezza minima del piano di lavoro)	444 (460) mm
Larghezza del mobiletto 560 mm
Profondità del mobiletto 550 (550) mm
Altezza della parte anteriore dell'apparecchiatura 455 mm
Altezza della parte posteriore dell'apparecchiatura 440 mm
Larghezza della parte anteriore dell'apparecchiatu-ra	595 mm
Larghezza della parte posteriore dell'apparecchia-tura	559 mm
Profondità dell'apparecchiatura 567 mm
Profondità di incasso dell'apparecchiatura 546 mm
Profondità con porta aperta 882 mm
Dimensioni minime dell'apertura di ventilazione. Apertura collocata sul lato posteriore inferiore	560x20 mm
Lunghezza del cavo di alimentazione. Il cavo è collocato nell'angolo destro del lato posteriore	1500 mm
Viti di montaggio 3.5x25 mm

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
  • L'apparecchiatura deve disporre di una messa a terra.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.
• Evitare che i cavi entrino a contatto o si trovino vicino alla porta dell'apparecchiatura o sulla nicchia sotto all'apparecchiatura, in particolare quando il dispositivo è in funzione o la porta è calda.
• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.
• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
• La dotazione standard dell'apparecchiatura al momento della fornitura prevede una spina e un cavo di rete.

2.3 Utilizzo:

AVVERTENZA!

Rischio di lesioni, ustioni, scosse elettriche o esplosioni.

• Non modificare le specifiche tecniche dell'apparecchiatura.
• Assicurarsi che le aperture di ventilazione non siano bloccate.
• Non lasciare l'elettrodomestico incustodito durante il funzionamento.
• Spegnere l'elettrodomestico dopo ogni utilizzo.
• Prestare attenzione in fase di apertura dello sportello dell'elettrodomestico, quando quest'ultimo è in funzione. Può esservi un rilascio di aria calda.
• Non accendere l'elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.
• Non esercitare pressione sullo sportello aperto.
• Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.
• Aprire lo sportello dell'elettrodomestico attentamente. L'utilizzo di ingredienti con alcol può provocare una miscela di alcol e aria.
• Non lasciare scintille o fiamme libere a contatto con l'elettrodomestico quando si apre lo sportello.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
• Non usare la funzione microonde per preriscaldare il forno.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

- Per evitare danni o lo scolorimento dello smalto:

• Non collocare la pellicola di alluminio direttamente sul fondo della cavità dell'elettrodomestico.
• Non versare acqua direttamente all'interno dell'elettrodomestico caldo.
• Non conservare piatti e alimenti umidi all'interno dell'elettrodomestico dopo aver terminato la cottura.
• Prestare attenzione in fase di rimozione o installazione degli accessori.

- Lo scolorimento dello smalto o dell'acciaio inox non influisce sulle prestazioni dell'elettrodomestico.

- Eseguire sempre la cottura con lo sportello dell'apparecchiatura chiuso.

- Se l'apparecchiatura si trova dietro a un pannello anteriore (ad es. una porta), assicurarsi che questo non sia mai chiuso quando l'apparecchiatura è in funzione. Calore e umidità possono accumularsi sul retro di un pannello chiuso causando danni all'apparecchiatura, all'alloggiamento o al pavimento. Dopo l'uso non chiudere il pannello dell'armadio finché l'apparecchiatura non si è completamente raffreddata.

2.4 Pulizia e cura

AVVERTENZA!

Vi è il rischio di lesioni, incendio o danni all'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Controllare che l'apparecchiatura sia fredda. Vi è il rischio che i pannelli in vetro si rompano.
• Sostituire immediatamente i pannelli in vetro della porta nel caso in cui siano danneggiati. Contattare il Centro Assistenza Autorizzato.
• Prestare attenzione quando si rimuove la porta dall'apparecchio. La porta è pesante!
• Assicurarsi che la cavità, il piatto girevole e la porta siano asciutte dopo ogni utilizzo. Il vapore prodotto durante il funzionamento dell'apparecchiatura crea una condensa sulle pareti della cavità e potrebbe causarne la corrosione.
• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• Il grasso e gli alimenti che restano nell'apparecchiatura possono causare incendio e ustione quando viene attivata la funzione microonde.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Se si utilizza uno spray per il forno, seguire attentamente le istruzioni di sicurezza sulla confezione.

2.5 Illuminazione interna

AVVERTENZA!

Pericolo di scosse elettriche.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.
• Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica G.
• Servirsi unicamente di lampadine con le stesse specifiche tecniche.

2.6 Assistenza

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato.
  • Utilizzare solo ricambi originali.

2.7 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
  • Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che bambini, o animali restino intrappolati nell'apparecchiatura.

3. DESCRIZIONE DEL PRODOTTO

3.1 Panoramica generale

Pannello dei comandi
■ Manopola di regolazione delle funzioni cottura
Display
Manopola di regolazione
Resistenza
Generatore microonde
Lampadina
Albero turntable

3.2 Accessori

Kit turntable

Per preparare cibi.

Set griglia per il grill

Per grigliare.

Per utilizzare l'apparecchiatura, premere la manopola. La manopola fuoriesce.

4.2 Pannello dei comandi

Tasti sensore pannello dei comandi Premere						Ruotare la ma-nopola
			WATT	OK
Timer Blocco		Luce forno	Potenza microonde	Confermare l'imposta-zione
Selezionare una funzione cottura per accendere il forno.
Per spegnere il forno, ruotare la manopola delle funzioni di riscaldamento fino a portarla in posi-zione off.

Quando la manopola delle funzioni di riscaldamento è in posizione off, il display passa in modalità standby.

Display con le funzioni chiave.

Spie timer:

[DSGC]

Barra di avanzamento - per temperatura o tempo.Quando il forno raggiunge la temperatura imposta-ta, la barra è completamente rossa.

5. PRIMA DEL PRIMO UTILIZZO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

5.1 Pulizia iniziale

Prima della messa in uso, pulire il forno vuoto e impostare l'ora:
			00:00Impostare l'ora. Premere OK

00:00

6. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

6.1 Come impostare: Grill

Avviare la cottura
Passaggio 1 Passaggio 2
Selezionare la funzione: Grill.	PremereOK.

6.2 Come impostare: Funzioni cottura microonde

Passag-gio 1	Selezionare la funzione cottura a microonde e premere: OK per iniziare con le im-postazioni predefinite.Il display mostra: durata e potenza del microonde.
Passag-gio 2	Per spegnere il forno, ruotare la manopola delle funzioni di riscaldamento fino a portarla in posizione off.
È possibile regolare le impostazioni durante la cottura.Ruotare la manopola di controllo per regolare la durata. Premere: OKPremere WATT e ruotare la manopola di controllo per regolare la potenza del microonde. Premere: OK

Il tempo massimo delle funzioni microonde dipende dalla potenza impostata del microonde:

POTENZA MICROONDE TEMPO MASSIMO
100-600 W 59:55 minuti
Più di 600 W 7 minuti

Se si apre la porta, si interrompe il funzionamento del microonde. Per riavviarlo, chiudere lo sportello. Premere OK

6.3 Funzioni cottura

Funzioni cottura standard

Funzione cottura Applicazione
Liquido	Riscaldamento di bevande e zuppe, gamma di potenza: 800 - 1.000 W
Riscaldare	Riscaldamento di pasti pronti e alimenti delicati, gamma di potenza: 300 - 700 W
Scongelamento	Scongelamento di carne, pesce, torte, gamma di potenza: 100 - 200 W
Scioglimento	Fusione di cioccolato e burro, gamma di potenza: 100 - 400 W
Funzione popcorn	Preparazione di popcorn, gamma di potenza: 700 - 1.000 W
Grill	Per grigliare alimenti di ridotto spessore e tostare il pane.
Grill alto	Per cuocere gli alimenti in breve tempo e rosolarli ad alto livello di intensità del grill. Gamma di potenza: 100 - 500 W.
Grill basso	Per cuocere gli alimenti in breve tempo e rosolarli ad basso livello di intensità del grill. Per sformati come patate gratinate e lasagne. Gamma di potenza: 100 - 500 W.
Microonde	Riscaldamento, cottura, gamma di potenza: 100 - 1.000 W
Menu	Per accedere al Menu: Cottura guidata, Impostazioni.

6.4 Come impostare: Cottura guidata

Ogni piatto di questo sottomenu prevede una funzione consigliata. È possibile regolare l'ora durante la cottura.

Cottura guidata - utilizzare per preparare un piatto rapidamente con le impostazioni predefinite:
Passaggio 1 Passaggio 2 Passaggio 3 Passaggio 4
		2
Accedere al menu. Selezionare Cottura guidata. Premere OK.		Selezionare la pietanza. Premere OK	Inserire la pietanza nel forno. Confermare l'impostazione.

6.5 Cottura guidata

Legenda
[HYOK]	Funzione con potenza microonde. Utilizzare un accessorio sicuro per l’u-so in microonde.
[DEYW]	Livello del ripiano.

Piatto Peso Livello / Accessorio ripiano Durata
Pollame
P1 Pollo intero 1,1 kg			griglia bassa; casseruola in ceramica o vetroUtilizzare le spezie preferite.	35 min
P2 Pollo, due metà		0,6 - 0,7 kg per metà
Pesce
P3 Pesce intero 0,6 kg			platto girevole in vetro; casseruola in ceramica o vetroCoprire il cibo con un coperchio sicuro per l'uso in microonde con alcuni fori.	7 min
P4 Filetto di pesce		0,5 kg; 150 g per filetto	platto girevole in vetro; casseruola in ceramica o vetroCoprire il cibo con un coperchio sicuro per l'uso in microonde con alcuni fori.	4 min
Verdure / Contorni [IMAGE]
P5 Broccoli 0,5 kg		[IMAGE]	8 min
P6 Cavolfiore 0,5 kg 8 min
P7 Cavolfiore,congelato	0,5 kg 12 min
P8 Piselli, surge-lati	0,5 kg 10 min
P9 Patate con la buccia	0,5 kg 10 min
P10 Riso 0,2 kg		[IMAGE]	12 min
Gratin [IMAGE]
P11 Patate grati-nate (patate crude)	1,1 kg	[IMAGE]	37 min
P12 Lasagna con piatti di pasta-sciutta	1 - 1,5 kg 35 min

7. FUNZIONI DEL TIMER

7.1 Funzioni orologio

Funzione Orologio Applicazione
	Contaminuti. Allo scadere del tempo, viene emesso un segnale acustico.
	Tempo di cottura. Quando il timer arriva alla fine, si sente un segnale e la funzione cottura si ferma.
	Ritardo. Per posticipare l’inizio e/o la fine della cottura.
	Timer. Il massimo è 23 ore 59 min. Questa funzione non ha nessun effetto sul funzionamento del forno.Per accendere e spegnere Timer selezionare: Menu, Impostazioni.

7.2 Come impostare: Funzioni Orologio

Come impostare: Imposta ora
Passaggio 1 Passaggio 2 Passaggio 3
Per modificare l'ora, accedere al menu e selezionare Impostazioni, Ora.	Impostare l'orologio.	Premere: OK

Come impostare: Contaminuti
Passaggio 1	Il display visualizza:0:00	Passaggio 2 Passaggio 3
Premere:		Imposta Contaminuti	Premere: OK
i Il timer inizia subito il conto alla rovescia.
Questa funzione è disponibile solo per: Grill, Grill basso, Grill alto.
Come impostare: Tempo di cottura
Passaggio 1 Passaggio 2		Il display visualizza:0:00STOP	Passaggio 3 Passaggio 4
Selezionare una funzione di cottura e impostare la temperatura.	Premere ripetu-tamente: [IMAGE]		Impostare la du-rata della cottu-ra.	Premere: OK
i Il timer inizia subito il conto alla rovescia.
Questa funzione è disponibile solo per: Grill, Grill basso, Grill alto.

Come impostare: Ritardo
Passaggio 1	Passaggio 2	Il display mostra: l'ora del giorno START	Passaggio 3	Passaggio 4	Il display visualizza: STOP	Passaggio 5	Passaggio 6
Selezionare la funzione ri-scaldamento.	Premere ripetuta-mente:		Imposta-re l'orario di inizio.	Premere: OK.		Imposta-re l'ora-rio di fi-ne.	Premere: OK
i Il timer inizia il conto alla rovescia a un orario di inizio impostato.
Questa funzione è disponibile solo per: Grill.

8. COME USARE: ACCESSORI

8.1 Inserimento di accessori

Usare unicamente pentole e padelle e materiale adeguato. Si rimanda al capitolo “Consigli e Suggerimenti”, stoviglie e materiali adatti per essere usati nel microonde.

Kit turntable:Cucinare sempre il cibo sul kit per il piatto girevole.Posizionare la guida a rulli attorno all'albero del piatto girevole. Posizionare il piatto girevole in vetro sulla guida con rulli.Utilizzare esclusivamente il piatto girevole fornito in dotazione col forno.
Set griglia per il grill:Collocare la griglia per il grill con i tappi in silicone rivolti verso il basso sul kit piatto girevole.

9. FUNZIONI AGGIUNTIVE

9.1 Blocco

Questa funzione evita che si cambi per sbaglio la funzione forno.
Attivarla quando il forno è in funzione: la cottura impostata continua, il pannello dei comandi è bloccato.Attivarla quando il forno è spento - il forno non può essere acceso, il pannello dei comandi è bloccato.
	- tenere premuto per attivare la funzione.Viene emesso un segnale acustico.	- premere e tenere premuto per disattivarla.
3 x lampeggia quando il blocco è attivato.

9.2 Spegnimento automatico

Per ragioni di sicurezza, il forno si spegne dopo un determinato periodo di tempo se è attiva una funzione di riscaldamento e non si modificano le impostazioni.

(°C) (ora)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 3

Lo spegnimento automatico non funziona con le funzioni: Luce forno, Ritardo.

9.3 Ventola di raffreddamento

Quando il forno è in funzione, la ventola di raffreddamento si accende in modo automatico per tenere fresche le superfici del forno. Dopo aver spento il forno, la ventola di raffreddamento potrebbe continuare a funzionare fino a che il forno non si è raffreddato.

10. CONSIGLI E SUGGERIMENTI UTILI

10.1 Consigli per l'uso del microonde

iCuciniamo!

Non collocare gli alimenti direttamente sul piatto girevole. Utilizzare sempre pentole per microonde.

Posizionare la pentola al centro del piatto girevole.

Il contatto con oggetti troppo caldi o troppo freddi può rompere il piatto girevole.

Mescolare il cibo a metà cottura o a metà scongelamento/tempo di cottura.

Mescolare di tanto in tanto i piatti liquidi.

Mescolare gli alimenti prima di servirli.

Coprire gli alimenti da cucinare e riscaldare.

Mettere il cucchiaio nella bottiglia o nel bicchiere quando si riscaldano le bevande al fine di garantire una migliore distribuzione del calore.

Mettere gli alimenti in forno senza imballaggio. I pasti pronti confezionati possono essere messi nel forno solo se la loro confezione è idonea a questo scopo (controllare le informazioni sulla confezione).

Cottura al microonde

Cucinare il cibo coperto. Cuocere senza coperchio solo se si vuole che si formi una crosta.

Non cuocere eccessivamente i piatti impostando la potenza e il tempo troppo elevati. Gli alimenti si possono seccare, bruciare o prendere fuoco.

Non usare il forno per cuocere le uova o le lumache con il guscio, poiché potrebbero esplodere.

Forare il tuorlo di un uovo fritto prima di riscaldarlo.

Forare diverse volte gli alimenti con la pelle o la buccia prima della cottura.

Tagliare le verdure in pezzi di dimensioni simili.

Dopo aver spento il forno, estrarre gli alimenti e lasciarli riposare per alcuni minuti per consentire una distribuzione uniforme del calore.

Scongelamento nel microonde

Sistemare gli alimenti congelati e senza involucro su un piccolo piatto capovolto posto sopra un contenitore o una griglia di scongelamento o un colino in plastica, cosicché possa fuoriuscire il liquido di scongelamento.

Successivamente estrarre le parti scongelate.

Si può usare una potenza del microonde maggiore per cuocere frutta e verdura senza doverle scongelare prima.

10.2 Pentole e materiali adatti per un uso in microonde

Per il microonde usare solo tegami e materiali adeguati. Usare la seguente tabella come riferimento.

Controllare le specifiche delle pentole/del materiale prima dell'uso.

Pentole / Materiale
Vetro e porcellana termoresistente (senza componenti metallici, ad es. vetro a prova di calore)	√	√	√	√
Vetro e porcellana non resistente al fuoco senza applicazioni o decorazioni in argento, oro, platino o metallo	√	X X X
Vetro e vetroceramica in materiale resistente al fuoco / al gelo	√	√	√	√
Articoli in ceramica e terra-cotta, senza componenti al quarzo o componenti metalliche e smalti che contengono metallo	√	√	X	X
Ceramica, porcellana e oggetti di terracotta con parte inferiore non in vetro o con fori piccoli, ad esempio sulle maniglie	X X X X
Plastica termoresistente fino a 200 °C	√	√	X	X
Cartoncino, carta XXX	√
Pellicola trasparente da microonde	√	XXX
Sacchetti di cottura con chiu-sura adatta alle microonde	√	√	X	X
Piatti per arrosto in metallo, ad es. smalto, ghisa	XXX		√
Teglie laccate in nero o rive-stite in silicone	XXX		√
Pentole che possono essere usate in microonde, ad esem-pio piatto crisp	XXX	√
Set griglia per il grill XX			√	√

10.3 Impostazioni di potenza consigliate per diverse tipologie di cibo

I dati riportati nella tabella sono puramente indicativi.

800 - 1.000 W
Rosolatura all’inizio del processo di cottura Riscaldamento di liquidi

500 - 700 W
Cottura delle ver-dure	Cottura di piatti con uova	Sobbollimento stufato	Riscaldamento di piatti unici	Scongelamento e riscaldamento di alimenti con-gelati
300 - 400 W
Sciogliere for-maggio, ciocco-lato, burro	Sobbollimento di riso	Riscaldamento di alimenti per neonati	[W2DS]Cottura /Riscalda-mento di alimenti delicati	Cottura conti-nua

100 - 200 W
Scongelamento di pa-ne	Scongelamento di frutta e torte	Scongelamento di for-maggio, panna, burro	Scongelamento di carne, pesce

10.4 Tabelle di cottura per gli istituti di test

Informazioni per gli istituti di test

Test in conformità alla norma IEC 60705.

FUNZIONE MI-CROONDE	(W)	(kg)		(min)
Pan di Spagna 600 0.475 Kit turnta-			ble	5 - 7 -
Polpettone 500 0.9 Kit turnta-			ble	18 - 20 -
Crema pasticcera cotta	500 1 Kit turnta-		ble	15 - 17 -
Scongelamento carne	200 0.5 Kit	turnta-	ble	8 - 9 -

Utilizzare la funzione: Grill microonde. Usare la griglia per il grill inferiore.
FUNZIONE COMBO MICROONDE	(W) Livello di in- tensità grill		(min)
Patate gratinate, 1,1 kg 300 basso 30 - 35 -
Pollo, 1,1 kg 300 alto 30 - 35 Mettere la carne				nel contenitore ro- tondo in vetro.

11. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

11.1 Note sulla pulizia

Agenti di pu- lizia

Pulire la parte anteriore del forno con un panno morbido imbevuto di acqua tie-pida e detergente delicato.

Servirsi di una soluzione detergente per pulire le superfici metalliche.

Pulire le macchie con un detergente delicato.

Uso quotidiano

Pulire la cavità dopo ogni utilizzo. L'accumulo di grasso o di altri residui potrebbe causare un incendio.

Pulire attentamente la parte superiore del forno rimuovendo i residui di cibo e grasso.

Non lasciare le vivande nel forno per più di 20 minuti. Asciugare la cavità con un panno morbido dopo ogni uso.

Accessori

Pulire tutti gli accessori dopo ogni uso e lasciarli asciugare. Prima della pulizia, attendere che il piatto girevole sia freddo. Vi è il rischio che il piatto girevole si rompa. Utilizzare un panno morbido imbevuto di acqua tiepida e un detergente delicato. Non pulire gli accessori in lavastoviglie.

Non pulire gli accessori anti-aderenti con agenti abrasivi o oggetti appuntiti.

12. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

12.1 Cosa fare se...

Per tutti i casi non inclusi in questa tabella si prega di contattare un Centro di assistenza autorizzato.

Il forno non si accende o non riscalda

Problema Controllare se...
Non è possibile attivare il forno o metterlo in funzione.	Il forno è stato collegato correttamente all'ali-mentazione di rete.
Il forno non scalda. Lo spegnimento automatico è	disattivo.
Il forno non scalda. È saltato il fusibile.
Il forno non scalda. Il blocco è disattivato.

Componenti

Problema Controllare se...
La lampadina non funziona. La lampadina è bruciata. Contattare un Centro Assistenza Autorizzato.
Il kit piatto girevole fa rumore. Sotto il kit piatto girevole ci sono residui di cibo.

Codici di errore

Il display visualizza... Controllare se...
00:00 Si è verificata un'interruzione dell'alimentazione elettrica. Impostare l'ora.
Il display mostra un codice di errore non presente nella tabella. Disattivare e riattivare il fusibile domestico e riavviare il forno. In caso di ricomparsa del codice di errore, contattare il Centro di assistenza autorizzato.

12.2 Dati dell'Assistenza

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o un Centro di assistenza autorizzato.

Le informazioni necessarie per il Centro Assistenza si trovano sulla targhetta dei dati. La targhetta si trova sul telaio anteriore della cavità del forno. Non rimuovere la targhetta dei dati dalla cavità del forno.

Consigliamo di annotare i dati qui:
Modello (Mod.)
Codice prodotto (PNC)
Numero di serie (S.N.)

13. EFFICIENZA ENERGETICA

13.1 Risparmio energetico

Verificare che la porta del forno sia chiusa quando lo stesso è in funzione. Non aprire la porta del forno con eccessiva frequenza in fase di cottura. Tenere pulita la guarnizione della porta e assicurarsi che sia ben fissata nella posizione corretta.

Ove possibile, non pre-riscaldare il forno prima della cottura.

Ridurre quanto più possibile gli intervalli fra le diverse operazioni di cottura quando vengono preparati più piatti contemporaneamente.

Cottura con lampada spenta

Spegnere la lampada in fase di cottura. Accenderla solo quando è necessario.

14. STRUTTURA DEL MENU

14.1 Menu

≡ - selezionare per accedere alla Menu.

Passaggio 1 Passaggio 2 Passaggio 3 Passaggio 4 Passaggio 5
Selezionare il Menu, Impostazioni.	Confermare l'im-postazione.	Selezionare l'im-postazione.	Confermare l'im-postazione.	Regolare il valore e premere OK.

Impostazioni
O1 Imposta ora Modifica O2 Luminosità 1 - 5
O3 Volume toni 1 - Bip		2 - Fare clic3 - Segnale acustico spento	O4 Volume acustico 1 - 4
O5 Timer On/Off O6 Luce forno		On/Off
O7 Modalità demo Codice di at-		tivazione:2468	O8 Versione software Controllare
O9 Ripristino impostazioni iniziali di fabbrica		Sì / No

15. CH GARANZIA

Servizio clienti

Servizio dopo vendita
Industriestrasse 105506 Mägenwil	Le Trési 61028 Préverenges	Via Violino 116928 Manno

Servizio dopo vendita
Morgenstrasse 1313018 Bern
Langgasse 109008 St. Gallen
Am Mattenhof 4a/b6010 Kriens
Schlossstrasse 14133 Pratteln
Comercialstrasse 197000 Chur

Vendita pezzi di ricambio Industriestrasse 10, 5506 Mägenwil, Tel. [phone]

Consulenza specialistica/Vendita Badenerstrasse 587, 8048 Zürich, Tel. [phone]

Garanzia Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

16. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Per la Svizzera:

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS.

La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch
