EB4L90SP - Ofen ELECTROLUX - Kostenlose Bedienungsanleitung

Produkttyp	Einbaumikrowelle
Marke	Electrolux
Modell	EB4L90SP
Abmessungen (B x H x T)	595 x 455 x 567 mm
Einbaumaße (B x H x T)	560 x 444/460 x 550 mm
Tiefe bei geöffneter Tür	882 mm
Stromversorgung	230 V, 50 Hz
Maximale Mikrowellenleistung	1000 W
Hauptfunktionen	Mikrowelle, Grill, Unterstütztes Garen, Auftauen, Warmhalten

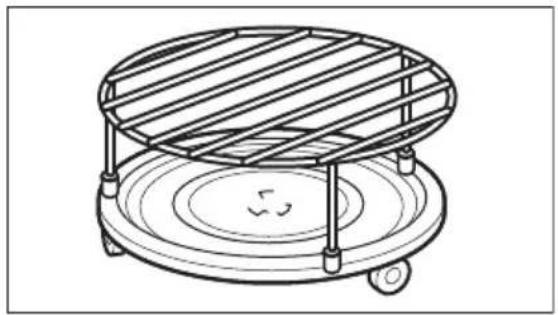

Mitgeliefertes Zubehör	Drehteller, Rollenstütze, Grillrost
Bedienungsart	Versenkbare Drehknöpfe + Touch-Tasten

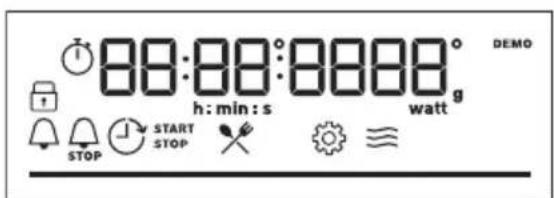

Display	Bildschirm mit Fortschrittsbalken
Innenbeleuchtung	Ja
Kindersicherung	Verriegelung (Tastensperre)
Automatische Abschaltung	Ja
Reinigung	Manuell, keinen Dampfreiniger oder Scheuermittel verwenden
Garantie	2 Jahre

Häufig gestellte Fragen - EB4L90SP ELECTROLUX

Wie stelle ich die aktuelle Uhrzeit ein?

Gehen Sie zum Menü, wählen Sie Einstellungen dann Aktuelle Uhrzeit. Drehen Sie den Drehknopf, um die Uhrzeit einzustellen, und drücken Sie OK zur Bestätigung.

Wie verwende ich den Grill?

Drehen Sie den Drehknopf für die Garstufen auf Grill. Drücken Sie OK, um zu starten. Sie können Dauer und Intensität (hoch oder niedrig) durch Drehen des Bedienknopfs einstellen.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob die automatische Abschaltung nicht aktiviert ist, die Sicherung nicht ausgelöst hat und die Verriegelung deaktiviert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den autorisierten Kundendienst.

Wie reinige ich den Innenraum des Ofens?

Verwenden Sie ein weiches, feuchtes Tuch mit einem milden Reinigungsmittel. Niemals einen Dampfreiniger oder Scheuermittel verwenden. Reinigen Sie nach jedem Gebrauch, um Fettablagerungen zu vermeiden.

Kann ich Metallbehälter in der Mikrowelle verwenden?

Nein, außer wenn vom Hersteller anders angegeben. Metallbehälter können Lichtbögen erzeugen. Verwenden Sie nur mikrowellengeeignetes Geschirr.

Wie taue ich Lebensmittel auf?

Wählen Sie den Modus Auftauen (Leistungsbereich 100-200 W). Legen Sie die Lebensmittel auf einen umgedrehten Teller, damit das Wasser abfließen kann. Wenden oder umrühren Sie zur Hälfte der Zeit.

Wie verriegele ich den Ofen für die Kindersicherung?

Halten Sie die Taste Tastensperre gedrückt, bis ein akustisches Signal ertönt. Das Bedienfeld ist dann verriegelt. Zum Entriegeln halten Sie die Taste erneut gedrückt.

Was tun bei einem Fehlercode?

Wenn das Display 00:00 anzeigt, gab es einen Stromausfall, stellen Sie die aktuelle Uhrzeit ein. Bei anderen Codes schalten Sie die Sicherung aus und wieder ein. Wenn der Code bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie verwende ich das unterstützte Garen?

Gehen Sie zum Menü, wählen Sie Unterstütztes Garen, wählen Sie das Gericht (z.B. ganzes Hähnchen, Fisch) und bestätigen Sie. Der Ofen wendet automatisch die empfohlenen Einstellungen an.

Wie wechsle ich die Glühbirne der Innenbeleuchtung?

Die Glühbirne muss von einem qualifizierten Fachmann ausgetauscht werden. Wenden Sie sich an den autorisierten Kundendienst. Verwenden Sie nur Glühbirnen mit denselben Spezifikationen.

BEDIENUNGSANLEITUNG EB4L90SP ELECTROLUX

Danke, dass Sie ein Gerät von Electrolux gekauft haben. Sie haben sich für ein Produkt entschieden, in dem jahrzehntelange Berufserfahrung und Innovation stecken. Bei der Entwicklung dieses genialen und eleganten Geräts haben wir an Sie gedacht. Wann immer Sie das Gerät verwenden, können Sie sicher sein, dass Sie jedes Mal großartige Ergebnisse erzielen.

Willkommen bei Electrolux.

Besuchen Sie unsere Website, um:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:

www.electrolux.com/support

Ihr Produkt für einen besseren Service zu registrieren:

www.registerelectrolux.com

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

www.electrolux.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie ausschließlich Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an unseren autorisierten Kundendienst wenden: Modell, PNC, Seriennummer.

Die Daten finden Sie auf dem Typenschild.

Warnungs-/Sicherheitshinweise

Allgemeine Informationen und Empfehlungen

Informationen zum Umweltschutz

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE....3

1.1 Sicherheit von Kindern und schutzbedürftigen Personen......3

1.2 Allgemeine Sicherheitshinweise..... 4

2. SICHERHEITSANWEISUNGEN......6

2.1 Aufstellen....6

2.2 Elektroanschluss....7

2.3 Bedienung......8

2.4 Reinigung und Pflege...... 9

2.5 Innenbeleuchtung.... 9

2.6 Wartung.... 10

2.7 Entsorgung.... 10

3. GERÄTEBESCHREIBUNG...... 10

3.1 Gesamtansicht....10

3.2 Zubehörteile....10

4. WIE DER OFEN EIN- UND AUSGESCHALTET WIRD......11

4.1 Versenkbare Knöpfe......11

4.2 Bedienfeld....11

5. VOR DEM ERSTEN GEBRAUCH...... 12

5.1 Erste Reinigung.... 12

6. TÄGLICHER GEBRAUCH....12

6.1 Einstellung: Grill....12

6.2 Einstellung: Mikrowellen-Ofenfunktionen.... 13

6.3 Ofenfunktionen.... 13

6.4 Einstellung: VarioGuide...... 15

6.5 VarioGuide....15

1. UHRFUNKTIONEN.... 17

7.1 Uhrfunktionen.... 17

7.2 Einstellung: Uhrfunktionen......17

1. VERWENDUNG: ZUBEHÖRTEILE......19

8.1 Einsetzen der Zubehörteile......19

1. ZUSATZFUNKTIONEN....19

9.1 Verriegelung.... 19

9.2 Abschaltautomatik.... 20

9.3 Kühlgebläse......20

1. RATSCHLÄGE UND TIPPS.... 20

10.1 Empfehlungen für Mikrowelle ..... 20

10.2 Mikrowellengeeignetes Kochgeschirr und Material ......21

10.3 Empfohlene Leistungseinstellungen für verschiedene Arten von

Lebensmitteln.... 22

10.4 Gartabellen für Prüfinstitute......23

1. REINIGUNG UND PFLEGE......24

11.1 Anmerkungen zur Reinigung...... 24

1. FEHLERSUCHE......25

12.1 Was tun, wenn 25

12.2 Servicedaten....26

1. ENERGIEEFFIZIENZ.... 26

13.1 Energie sparen.... 26

1. MENÜSTRUKTUR.... 26

14.1 Menü....26

1. GARANTIE......27

2. UMWELTTIPPS.... 28

1. ⚠SICHERHEITSHINWEISE

Lesen Sie vor der Installation und Verwendung des Gerätes die mitgelieferte Anleitung sorgfältig durch. Der Hersteller ist nicht verantwortlich für Verletzungen oder Schäden, die durch unsachgemässe Installation oder Verwendung entstehen. Bewahren Sie die Anweisungen immer an einem sicheren und zugänglichen Ort auf, um sie später wiederverwenden zu können.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben. Kinder unter 8 Jahren sowie Personen mit schweren Behinderungen oder

Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder müssen beaufsichtigt werden, und es ist sicher zu stellen, dass sie nicht mit dem Gerät spielen.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern, und entsorgen Sie es angemessen.
• WARNUNG: Das Gerät und zugängliche Teile werden während des Betriebs heiss. Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb ist oder abkühlt.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, sollte diese aktiviert werden.
• Wartung oder Reinigung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

1.2 Allgemeine Sicherheitshinweise

• Dieses Gerät ist nur zum Kochen bestimmt.
• Dieses Gerät ist für den Gebrauch in einem einzelnen Haushalt in Innenräumen konzipiert.
• Dieses Gerät kann in Büros, Hotelzimmern, Bed & Breakfast-Gästezimmern, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn das Niveau des (durchschnittlichen) Haushaltsverbrauchs nicht überschritten wird.
  • Die Installation des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
• Verwenden Sie das Gerät nicht, bevor Sie es in die Einbaustruktur eingebaut haben.
• Trennen Sie das Gerät von der Stromversorgung, bevor Sie Wartungsarbeiten vornehmen.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermassen qualifizierten Person ausgetauscht werden, um Gefährdungen durch elektrischen Strom zu vermeiden.

- WARNUNG: Stellen Sie sicher, dass das Gerät abgeschaltet ist, bevor Sie das Leuchtmittel ersetzten, um die Gefahr eines elektrischen Stromschlags zu vermeiden.

- WARNUNG: Das Gerät und zugängliche Teile werden während des Betriebs heiss. Achten Sie darauf, die Heizelemente nicht zu berühren.

- Verwenden Sie immer Topfhandschuhe, um Zubehör oder Backofengeschirr in den Backofen zu stellen oder herauszunehmen.

- Verwenden Sie nur den für dieses Gerät vorgesehenen Drehteller und Drehtellerhalter.

- Aktivieren Sie nicht die Mikrowellenfunktion bei leerem Gerät. Metallteile im Garraum können zu Funkenschlag führen.

- Beim Mikrowellengaren dürfen keine Speise- oder Getränkebehälter aus Metall verwendet werden. Dies gilt nicht, wenn der Hersteller die Grösse und Form der für das Mikrowellengaren geeigneten Metallbehälter angibt.

- WARNUNG: Wenn die Tür oder die Türdichtungen beschädigt sind, darf das Gerät erst nach Reparatur durch eine Fachkraft verwendet werden.

- WARNUNG: Nur eine Fachkraft kann Wartungs- oder Reparaturarbeiten vornehmen, bei denen die Abdeckung abgenommen wird, welche Schutz gegen Mikrowellen bietet.

- WARNUNG: Erhitzen Sie keine Flüssigkeiten oder Lebensmittel in versiegelten Behältern. Diese können explodieren.

- Verwenden Sie nur Zubehör, das für den Einsatz in Mikrowellenherden geeignet ist.

- Wenn Sie Lebensmittel in Behältern aus Kunststoff oder Papier erwärmen, beobachten Sie das Gerät aufmerksam, da die Möglichkeit einer Entflammung besteht.

- Das Gerät dient dem Erhitzen von Lebensmitteln und Getränken. Beim Trocknen von Lebensmitteln oder Kleidung

und Erhitzen von Wärmepads, Slippern, Schwämmen, feuchten Tüchern und ähnlichem besteht Verletzungs-, Entzündungs- oder Brandgefahr.

• Bei Rauchentwicklung schalten Sie das Gerät aus oder trennen es vom Stromnetz und lassen die Tür geschlossen, um jegliche Flammen zu ersticken.
• Beim Erhitzen von Getränken in der Mikrowelle kann es zu verzögertem Überkochen kommen. Beim Umgang mit dem Behälter vorsichtig sein.
• Der Inhalt von Babyflaschen und Babynahrungsbehältern sollte umgerührt oder geschüttelt und die Temperatur vor dem Verzehr überprüft werden, um Verbrennungen zu vermeiden.
• Eier in ihrer Schale und ganz hartgekochte Eier dürfen nicht im Gerät erhitzt werden, da sie selbst nach Ende des Erhitzens in der Mikrowelle explodieren können.
• Das Gerät muss regelmässig gereinigt und jegliche Lebensmittelreste entfernt werden.
• Reinigen Sie das Gerät nicht mit einem Dampfreiniger.
• Benutzen Sie zum Reinigen der Glasabdeckung des Herdes keine scharfen Scheuermittel oder Metallschwämmchen – sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.
• Mangelnde Sauberkeit des Geräts könnte eine Beschädigung der Oberfläche mit sich bringen, die sich negativ auf die Lebensdauer des Geräts auswirken und zu Gefahrensituationen führen kann.

2. SICHERHEITSANWEISUNGEN

2.1 Aufstellen

WARNUNG!

Das Gerät darf nur von einer Fachkraft installiert werden.

• Entfernen Sie die gesamte Verpackung.
• Montieren oder verwenden Sie ein beschädigtes Gerät nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Bewegen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Ziehen Sie das Gerät nicht am Türgriff.
• Installieren Sie das Gerät an einem sicheren, geeigneten Aufstellort, der die Installationsanforderungen erfüllt.
• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Prüfen Sie vor Montage des Geräts, dass sich die Ofentür unbehindert öffnen lässt.
• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der Stromversorgung betrieben werden.
• Das Einbaugerät muss die Beständigkeitsanforderungen nach DIN 68930 erfüllen.

Mindesthöhe des Schranks (Mindesthöhe des Schranks unter Arbeitsplatte)	444 (460) mm
Breite des Schranks 560 mm
Tiefe des Schranks 550 (550) mm
Höhe der Vorderseite des Geräts 455 mm
Höhe der Rückseite des Geräts 440 mm
Breite der Vorderseite des Geräts 595 mm
Breite der Rückseite des Geräts 559 mm
Tiefe des Gerätes 567 mm
Einbautiefe des Gerätes 546 mm
Tiefe bei geöffneter Tür 882 mm
Mindestgrösse der Lüftungsöffnung. Öffnung unten auf der Rückseite	560x20 mm
Netzkabellänge. Kabel in der rechten Ecke auf der Rückseite	1500 mm
Befestigungsschrauben 3.5x25 mm

2.2 Elektroanschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  • Das Gerät muss geerdet sein.

• Achten Sie darauf, dass die Parameter auf dem Typenschild mit den elektrischen Werten der Netzstromversorgung übereinstimmen.

• Schliessen Sie das Gerät unbedingt an eine sachgemäss installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Achten Sie darauf, dass das Netzkabel die Gerätetür nicht berührt oder in ihre Nähe gelangt, insbesondere wenn die Tür heiss ist.
• Alle Teile zum Schutz vor direktem Berühren sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst am Ende der Installation in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schliessen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der das Gerät allpolig von der Spannungsversorgung getrennt werden kann. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Dieses Gerät wird mit einem Netzstecker und einem Netzkabel geliefert.

2.3 Bedienung

WARNUNG!

Verletzungs-, Verbrennungs- und Stromschlaggefahr oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Schalten Sie das Gerät nach jedem Gebrauch ab.
• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Heisse Luft kann entweichen.
• Bedienen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Üben sie keinen Druck auf die offene Tür aus.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten, die Alkohol enthalten, kann eine Mischung aus Alkohol und Luft zur Folge haben.
• Achten Sie beim Öffnen der Tür darauf, dass keine Funken oder offene Flammen in das Gerät gelangen.
• Bringen Sie keine entflammbaren Produkte oder nasse Gegenstände mit entflammbaren Produkten in das Gerät, in die Nähe des Geräts oder auf das Gerät.
• Heizen Sie den Backofen nicht mit der Mikrowellenfunktion vor.

WARNUNG!

Risiko von Schäden am Gerät.

- Um Beschädigungen oder Verfärbungen der Emaillebeschichtung zu vermeiden:

– Legen Sie keine Aluminiumfolie direkt auf den Garraumboden des Geräts.
– Füllen Sie kein Wasser in das heisse Gerät.
– Bewahren Sie kein feuchtes Geschirr oder Lebensmittel im Gerät auf, wenn Sie den Garvorgang beendet haben.
– Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

• Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.
  • Garen Sie immer bei geschlossener Backofentür.
• Ist das Gerät hinter einer Möbelfront (z. B. einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hitze und Feuchtigkeit können sich hinter der geschlossenen Möbelplatte bilden und dazu führen, dass ein Schaden am Gerät, dem Gehäuse oder Boden entsteht. Schliessen Sie die Möbelplatten nicht bevor das Gerät nach dem Gebrauch komplett abgekühlt ist.

2.4 Reinigung und Pflege

WARNUNG!

Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie vor Wartungsarbeiten immer das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an den autorisierten Kundendienst.
• Gehen Sie beim Aushängen der Tür sorgsam vor. Die Tür ist schwer!
• Wischen Sie den Garraum, den Drehteller und die Tür nach jedem Gebrauch trocken. Der während des Gerätebetriebs entstandene Dampf kondensiert auf den Wänden des Garraums und kann zur Korrosion führen.
• Reinigen Sie das Gerät regelmässig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Im Gerät verbleibende Fett- und Essensreste können Brände und Funkenschlag verursachen, wenn die Mikrowellenfunktion eingeschaltet ist.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschliesslich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
• Falls Sie ein Ofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Innenbeleuchtung

WARNUNG!

Stromschlaggefahr.

• Bezüglich der Lampen in diesem Produkt und der separat erhältlichen Ersatzlampen: Diese Lampen dienen dazu, extremen Bedingungen in Haushaltsgeräten zu widerstehen, z. B. Temperatur, Vibration, Feuchtigkeit, oder Informationen zum Betriebsstatus des Geräts anzuzeigen. Sie dienen nicht dem Einsatz in anderen Anwendungen und eignen sich nicht zur Raumbeleuchtung.
• Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.
• Verwenden Sie stets nur eine Lampe mit der gleichen Leistung..

2.6 Wartung

• Zur Reparatur des Geräts wenden Sie sich an einen autorisierten Kundendienst.
• Verwenden Sie ausschließlich Original-Ersatzteile.

2.7 Entsorgung

WARNUNG!

Verletzungs- oder Erstickungsgefahr.

• Kontaktieren Sie die Behörden vor Ort, um Informationen darüber zu erhalten, wie Sie das Gerät entsorgen können.
  • Trennen Sie das Gerät von der Spannungsversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräteanschlusses ab, und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere im Gerät einschliessen.

3. GERÄTEBESCHREIBUNG

3.1 Gesamtansicht

Bedienfeld
Einstellknopf für Ofenfunktionen
Display
Einstellknopf
Heizelement
Mikrowellengenerator
Lampe
Drehtellerwelle

3.2 Zubehörteile

Drehtellersatz

Zur Zubereitung von Speisen.

Grillrostsatz

Zum Grillieren.

4.1 Versenkbare Knöpfe

Drücken Sie zum Benutzen des Geräts den Knopf. Der Knopf springt heraus.

4.2 Bedienfeld

Sensorfelder im Bedienfeld Drücken Sie						Drehen Sie den Knopf
[50WX]	[2DK7]		WATT	OK
Kurz-zeitwe-cker	Verrie-gelung	Back-ofen-be-leuch-tung	Mikrowel-lenleistung	Einstellung bestätigen
Wählen Sie eine Ofenfunktionen aus und schalten Sie den Backofen ein.
Drehen Sie den Backofen-Einstellknopf in die Position Aus, um den Ofen auszuschalten.

Wenn sich der Ofen-Einstellknopf in der Aus-Stellung befindet, geht das Display auf Stand-by.

Display mit wichtigen Funktionen.

Kurzzeit-weckeran-zeigen:

[YAA3]

[4Y0X]

[C808]

Fortschrittsanzeige—für Temperatur oder Zeit. Die Anzeige wird vollständig rot, wenn der Ofen die eingestellte Temperatur erreicht hat.

5. VOR DEM ERSTEN GEBRAUCH

WARNUNG!

Siehe Kapitel „Sicherheitshinweise“.

5.1 Erste Reinigung

Vor der ersten Anwendung reinigen Sie den leeren Ofen und stellen die Zeit ein:

00:00

Stellen Sie die Zeit ein. Drücken Sie

OK.

6. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel „Sicherheitshinweise“.

6.1 Einstellung: Grill

Beginnen Sie mit dem Garen
Schritt 1 Schritt 2
Wählen Sie die Funktion: Grill.	Drücken SieOK.

6.2 Einstellung: Mikrowellen-Ofenfunktionen

Schritt 1	Wählen Sie eine Mikrowellenfunktion aus und drücken Sie:OK, um mit voreingestellten Funktionen zu beginnen.Das Display zeigt an: Dauer und Mikrowellenleistung.
Schritt 2 Drehen Sie den Backofen-Einstellknopf in die Position Aus, um den Ofen auszuschalten.
Sie können die Einstellungen während des Garens verändern.Drehen Sie den Einstellknopf, um die Dauer anzupassen. Drücken Sie:OKDrücken SieWATTund drehen den Einstellknopf, um die Mikrowellenleistung einzustellen. Drücken Sie:OK

Die maximale Einstellzeit der Mikrowellenfunktionen ist von der eingestellten Mikrowellenleistung abhängig:

MIKROWELLENLEISTUNG MAXIMALE EINSTELLZEIT
100–600 W 59:55 Minuten
Über 600 W 7 Minuten

Wenn Sie die Tür öffnen, wird die Mikrowellenfunktion ausgeschaltet. Um sie wieder einzuschalten, schliessen Sie die Tür. Drücken Sie OK

6.3 Ofenfunktionen

Standard-Ofenfunktionen

Ofenfunktion Anwendung
Flüssigkeiten	Erhitzen von Getränken und Suppen, Leistungsbereich: 800–1000 W
Aufwärmen	Aufwärmen von zubereiteten Gerichten und empfindlichen Speisen, Leistungsbereich: 300–700 W
Auftauen	Fleisch, Fisch, Kuchen auftauen, Leistungsbereich: 100–200 W
Schmelzen	Schmelzen von Schokolade und Butter, Leistungsbereich: 100–400 W
Popcorn Funktion	Zubereiten von Popcorn, Leistungsbereich: 700–1000 W
Grill	Zum Grillieren von dünnen Speisen und zum Toasten von Brot.
Grill, hoch	Zum Garen in kurzer Zeit und Bräunen mit hoher Grillintensität. Leistungsbereich: 100–500 W
Grill, niedrig	Zum Garen in kurzer Zeit und Bräunen mit hoher Grillintensität. Für Aufläufe wie etwa Kartoffelgratin, Lasagne, frisch. Leistungsbereich: 100–500 W
Mikrowelle	Erwärmen, Garen, Leistungsbereich: 100–1000 W
Menü	Zur Menüeingabe: VarioGuide, Einstellungen.

6.4 Einstellung: VarioGuide

Für jedes Gericht in diesem Untermenü wird eine Funktion empfohlen. Sie können die Zeit während des Garens einstellen.

VarioGuide - kann zur schnellen Zubereitung einer Speise mit voreingestellten Funktionen verwendet werden:
Schritt 1 Schritt	2 Schritt 3 Schritt 4
		2
Rufen Sie das Menü auf.	Wählen Sie VarioGui-de. Drücken Sie OK	Wählen Sie die Spei-se aus. Drücken SieOK.	Stellen Sie die Speise in den Backofen. Bestätigen Sie die Einstellung.

6.5 VarioGuide

Legende
[0KTK]	Funktion mit Mikrowellenbetrieb. Verwenden Sie für Mikrowellen geeignetes Zubehör.
	Einschubebene.

Speise Gewicht Einschubebene/Zubehör Garzeit
Geflüg
P1 Poulet, ganz 1,1 kg			Niedriger Gitterrost; Auflaufform aus Keramik oder Glas Verwenden Sie Ihre liebsten Gewürze.	35 Min.
P2 Poulet, zwei Hälften	0,6–0,7 kg pro Hälfte
Fisch
P3 Fisch, ganz 0,6 kg			Glasdrehscheibe; Auflaufform aus Glas oder Keramik Bedecken Sie die Speise mit einem für Mikrowellen geeigneten Deckeln mit Löchern.	7 Min
P4 Fischfilet 0,5 kg;	150 g pro Filet		Glasdrehscheibe; Auflaufform aus Glas oder Keramik Bedecken Sie die Speise mit einem für Mikrowellen geeigneten Deckeln mit Löchern.	4 Min.
Gemüse/Beilagen
P5 Brokkoli 0,5 kg			Glasdrehscheibe; Auflaufform aus Glas oder Keramik Geben Sie etwa 50 ml Wasser zu. Bedecken Sie die Speise mit einem für Mikrowellen geeigneten Deckeln mit Löchern.	8 Min.
P6 Blumenkohl 0,5 kg 8	Min.
P7 Blumenkohl, gefroren	0,5 kg 12 Min.
P8 Erbsen, gefroren	0,5 kg 10 Min.
P9 Schalenkar-toffeln	0,5 kg 10 Min.
P10 Reis 0,2 kg			Glasdrehscheibe; Auflaufform aus Glas oder Keramik Geben Sie etwa 400 ml Wasser zu. Bedecken Sie die Speise mit einem für Mikrowellen geeigneten Deckeln mit Löchern.	12 Min.
Gratins
P11 Kartoffelgratin (rohe Kar-toffeln)	1,1 kg		Niedriger Gitterrost; Auflaufform aus Keramik oder Glas	37 Min.
P12 Lasagne mit trockenen Nu-delplatten	1–1,5 kg 35 Min.

7. UHRFUNKTIONEN

7.1 Uhrfunktionen

Uhrfunktion Anwendung
	Kurzzeit-Wecker. Wenn die Zeit abgelaufen ist, ertönt ein Signalton.
	Garzeit. Wenn das Endsignal des Timers ertönt, stoppt die Ofenfunktion.
[x5x2]	Zeitverzögerung. Zum Verzögern von Start und/oder Ende des Garvorgangs.
	Uptimer. Max. 23 Std. 59 Min. Diese Funktion hat keine Auswirkung auf den Ofenbetrieb.Um die Uptimer ein- und auszustellen, wählen Sie: Menü, Einstellungen.

7.2 Einstellung: Uhrfunktionen

Einstellung: Uhrzeit
Schritt 1 Schritt 2 Schritt 3
Zum Ändern der Uhrzeit gehen Sie ins Menü und wählen Einstellungen, Uhrzeit.	Stellen Sie die Uhr ein.	Drücken Sie: OK

Einstellung: Kurzzeit-Wecker
Schritt 1	Im Display er-scheint:0:00	Schritt 2 Schritt 3
Drücken Sie: ☑		Stellen Sie den Kurzzeit-Wecker ein.	Drücken Sie: OK
i Der Timer beginnt sofort mit dem Rückwärtszählen.

i Der Timer beginnt sofort mit dem Rückwärtszählen.

Einstellung: Kurzzeit-Wecker

Diese Funktion ist nur verfügbar für: Grill, Grill, niedrig, Grill, hoch.

Einstellung: Garzeit
Schritt 1 Schritt 2		Im Display er-scheint:0:00STOP	Schritt 3 Schritt 4
Stellen Sie eine Ofenfunktion und die Temperature ein.	Wiederholt drü-cken: [IMAGE]		Stellen Sie die Gardauer ein.	Drücken Sie:OK.
i Der Timer beginnt sofort mit dem Rückwärtszählen.
Diese Funktion ist nur verfügbar für: Grill, Grill, niedrig, Grill, hoch.

Einstellung: Zeitverzögerung
Schritt 1	Schritt 2	Auf dem Display wird die einge-stellte Zeit an-gezeigt. START	Schritt 3 Schritt 4		Im Dis-play er-scheint: STOPP	Schritt 5 Schritt 6
Wählen Sie die Ofen-funkti-on.	Wieder-holt drü-cken:		Stellen Sie die Startzeit ein.	Drücken Sie: OK		Stellen Sie die Endzeit ein.	Drücken Sie: OK
i Der Timer beginnt zur eingestellten Startzeit mit dem Rückwärtszählen.
Diese Funktion ist nur verfügbar für: Grill.

8. VERWENDUNG: ZUBEHÖRTEILE

8.1 Einsetzen der Zubehörteile

Verwenden Sie ausschliesslich geeignetes Kochgeschirr und Material. Siehe Kapitel «Tipps und Hinweise», Mikrowellengeeignetes Kochgeschirr und Material.

Drehtellersatz:Garen Sie Speisen stets auf dem Drehtellersatz.Platzieren Sie die Rollenführung um die Drehtellerwelle. Platzieren Sie den Drehteller auf die Rollenführung.Verwenden Sie ausschliesslich den mit dem Ofen gelieferten Drehtellersatz.
Grillrostsatz:Platzieren Sie den Grillrost mit den Silikon-kappen nach unten auf den Drehtellersatz.

9. ZUSATZFUNKTIONEN

9.1 Verriegelung

Diese Funktion verhindert eine ungewollte Veränderung der Ofenfunktion.
Schalten Sie sie ein, wenn der Ofen eingeschaltet ist – das eingestellte Garen wird fortgesetzt, das Bedienfeld ist gesperrt.Schalten Sie sie ein, wenn der Ofen ausgeschaltet ist – der Ofen kann nicht eingeschaltet werden, das Bedienfeld ist gesperrt.
	drücken und halten, um die Funktion einzuschalten.Ein Signalton ertönt.	drücken und halten, um die Funktion auszuschalten.
3 x blinkt, wenn die Sperre eingeschaltet ist.

9.2 Abschaltautomatik

Der Ofen wird aus Sicherheitsgründen nach einiger Zeit ausgeschaltet, wenn eine Ofenfunktion eingeschaltet ist und Sie die Einstellungen nicht ändern.

(°C) (Std.)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 3

Die Abschaltautomatik funktioniert nicht mit den folgenden Funktionen: Backofenbeleuchtung, Zeitverzögerung.

9.3 Kühlgebläse

Wenn der Ofen in Betrieb ist, wird das Kühlgebläse automatisch eingeschaltet, um die Ofenflächen zu kühlen. Wenn Sie den Ofen ausschalten, läuft das Kühlgebläse weiter, bis der Ofen abgekühlt ist.

10. RATSCHLÄGE UND TIPPS

10.1 Empfehlungen für Mikrowelle

i Kochen Sie los!

Stellen Sie Speisen nicht direkt auf den Drehteller. Verwenden Sie stets mikrowellengeeignetes Kochgeschirr.

Stellen Sie das Kochgeschirr in die Mitte des Drehtellers.

Durch Kontakt mit zu heissen oder zu kalten Teilen kann der Drehteller brechen.

Rühren Sie die Speisen nach der Hälfte der Gar- oder Auftauzeit um oder wenden Sie sie. Rühren Sie flüssige Gerichte gelegentlich um.

Rühren Sie die Speisen vor dem Servieren um.

Bedecken Sie die Speise beim Garen und Aufwärmen.

Stellen Sie einen Löffel in die Flasche oder das Glas, wenn Sie Getränke erwärmen, um eine bessere Hitzeverteilung zu erreichen.

Geben Sie Speisen ohne Verpackung in den Ofen. Fertiggerichte in Verpackungen können nur in den Ofen gegeben werden, wenn die Verpackung mikrowellengeeignet ist (siehe Packungsangaben).

Mikrowellengaren

Garen Sie Speisen abgedeckt. Wenn Sie eine Kruste wünschen, garen Sie Speisen ohne Abdeckung.

Stellen Sie die Leistung und die Zeit nicht zu hoch ein, um die Gerichte nicht zu verkochen. Die Lebensmittel können austrocknen, verbrennen oder Feuer fangen.

Der Ofen eignet sich nicht, um Eier in der Schale oder Schnecken im Schneckenhaus zu garen, da diese platzen können. Stechen Sie beim Aufwärmen von Spiegeleiern zuerst den Dotter an.

Stechen Sie Lebensmittel mit einer Haut oder Schale vor dem Garen mehrfach mit einer Gabel ein.

Schneiden Sie Gemüse nach Möglichkeit in gleich grosse Stücke.

Nehmen Sie nach dem Ausschalten des Ofens das Gericht heraus und lassen Sie es noch einige Minuten stehen, damit sich die Wärme gleichmäßig verteilt.

Auftauen in der Mikrowelle

Nehmen Sie tiefgekühlte Lebensmittel aus der Verpackung und geben Sie sie auf einen umgedrehten Teller, der auf einem Behälter steht, damit die Auftauflüssigkeit abtropfen kann. Alternativ kann auch ein Abtaugitter oder ein Plastiksieb verwendet werden.

Nehmen Sie aufgetaute Stücke nach und nach heraus.

Durch Einstellen einer höheren Mikrowellenleistung können Früchte und Gemüse ohne vorheriges Auftauen gegart werden.

10.2 Mikrowellengeeignetes Kochgeschirr und Material

Verwenden Sie für die Mikrowelle nur geeignetes Kochgeschirr und Materialien. Siehe Tabelle unten.

Prüfen Sie vor Gebrauch die Spezifikation des Kochgeschirrs/Materials.

Kochgeschirr-Material
Feuerfestes Glas und Porzel-lan ohne Metallteile, z. B. hit-zebeständiges Glas	√	√	√	√
Nicht hitzebeständiges Glas und Porzellan ohne Silber-, Gold-, Platin- oder Metallauf-lage/-Dekorationen	√	XXX
Glas- und Vitrokeramik aus feuer-/frostfestem Material	√	√	√	√
Keramik oder Steingut ohne Quarz- oder Metallteile oder metallhaltige Glasur	√	√	X	X
Keramik, Porzellan und Steingut mit unglasiertem Bo-den oder mit kleinen Löchern, z. B. auf den Griffen	XXXX
Hitzebeständiger Kunststoff bis zu 200 °C	√	√	X	X
Karton, Papier X X X	√
Mikrowellengeeignete Frisch-haltefolie	√	X X X
Bratfolie mit mikrowellenge-eignetem Verschluss	√	√	X	X
Bratgeschirr aus Metall, z. B.Emaille, Gusseisen	X X X		√
Backformen mit schwarzerLackierung oder Silikonbe-schichtung	X X X		√
Mikrowellengeeignetes Koch-geschirr, z. B. Crisp-Platte	X X X	√
Grillrostsatz X X			√	√

10.3 Empfohlene Leistungseinstellungen für verschiedene Arten von Lebensmitteln

Die Angaben in der Tabelle sind Richtwerte.

800–1000 W
Zu Beginn des Garens anbraten Erhitzen von Flüssigkeiten

500–700 W
Gemüse garen	Eierspeisen garen	Eintopf köcheln	Tellergerichte erhitzen	Gefrorene Gerichte auftauen und Erhitzen
300–400 W
Schmelzen von Käse, Schokola-de, Butter	Reis köcheln	[C7y2]Babynahrung er-hitzen	Garen/Erhitzen empfindlicher Lebensmittel	Weitergaren

100–200 W
Auftauen von Brot	Auftauen von Obst und Kuchen	Auftauen von Käse, Sahne, Butter	Auftauen von Fleisch, Fisch

10.4 Gartabellen für Prüfinstitute

Informationen für Testeinrichtungen

Prüfungen gemäss IEC 60705.

MIKROWELLEN-FUNKTION	(W)	(kg)		(Min.)
Biskuit 600 0.475 Drehtel-			lersatz	5 - 7 -
Hackbraten 500 0.9 Drehtel-			lersatz	18 - 20 -
Vanillepudding 500 1 Drehtel-			lersatz	15 - 17 -
Fleisch auftauen 200 0.5 Drehtel-			lersatz	8 - 9 -

Verwenden Sie die Funktion: Mikrowellen-Grillen.Verwenden Sie den unteren Grillrost.
MIKROWELLEN-KOM-BIFUNKTION	(W) Grillstufe (Min.)
Kartoffelgratin, 1,1 kg 300	niedrig 30 - 35 -
Poulet, 1,1 kg 300 hoch 30	- 35 Fleisch in den run-			den Glasbehälter geben.

11. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel „Sicherheitshinweise“.

11.1 Anmerkungen zur Reinigung

Reinigungsmittel

Reinigen Sie die Vorderseite des Ofens mit einem weichen Tuch, warmem Wasser und einem milden Reinigungsmittel.

Verwenden Sie eine Reinigungslösung zum Reinigen der Metalloberflächen.

Beseitigen Sie Flecken mit einem milden Reinigungsmittel.

Täglicher Ge- brauch

Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Rückstände können einen Brand verursachen.

Reinigen Sie die Ofendecke sorgfältig von Rückständen und Fett.

Lassen Sie Speisen nicht länger als 20 Minuten im Ofen stehen. Trocknen Sie den Garraum nach jedem Gebrauch mit einem weichen Tuch.

Zubehör

Reinigen Sie das gesamte Zubehör nach jedem Gebrauch und lassen Sie es trocknen. Warten Sie vor der Reinigung, bis der Drehteller abgekühlt ist. Es besteht die Gefahr, dass der Drehteller bricht. Verwenden Sie ein weiches Tuch, warmes Wasser und ein Reinigungsmittel. Reinigen Sie das Zubehör nicht in einem Geschirrspüler.

Reinigen Sie das Antihaftzubehör nicht mit aggressiven Mitteln oder scharfkan- tigen Gegenständen.

12. FEHLERSUCHE

WARNUNG!

Siehe Kapitel „Sicherheitshinweise“.

12.1 Was tun, wenn ...

Bei Fällen, die nicht in dieser Tabelle aufgeführt sind, wenden Sie sich bitte an einen autorisierten Kundendienst.

Der Backofen lässt sich nicht einschalten oder heizt nicht auf

Problem Prüfen Sie Folgendes:
Der Backofen kann nicht eingeschaltet oder bedient werden.	Der Backofen ist ordnungsgemäss an die Spannungsversorgung angeschlossen.
Der Backofen heizt nicht auf. Die Abschaltautomatik ist deaktiviert.
Der Backofen heizt nicht auf. Die Sicherung ist nicht durchgebrannt.
Der Backofen heizt nicht auf. Die Verriegelung ist offen.

Komponenten

Problem Prüfen Sie Folgendes:
Die Lampe funktioniert nicht. Die Lampe ist durchgebrannt. Wenden Sie sich an den autorisierten Kundendienst.
Der Drehtellersatz erzeugt Geräusche. Es befinden sich Speisenreste unter dem Dreh-tellersatz.

Fehlercodes

Im Display wird Folgendes angezeigt: Prüfen	Sie Folgendes:
00:00 Es gab einen Stromausfall. Stellen Sie die	Uhr-zeit ein.

Fehlercodes

Wenn im Display ein Fehlercode angezeigt wird, der nicht in dieser Tabelle aufgeführt ist, schalten Sie die Haussicherung aus und ein und starten Sie den Backofen erneut. Wenn der Fehlercode erneut erscheint, wenden Sie sich an einen autorisierten Kundendienst.

12.2 Servicedaten

Wenn Sie selbst keine Lösung für das Problem finden, kontaktieren Sie Ihren Händler oder einen autorisierten Kundendienst.

Die erforderlichen Daten für den Kundendienst sind auf dem Typenschild zu finden. Das Typenschild befindet sich auf der vorderen Rahmen des Backofengarraums. Das Typenschild darf nicht vom Backofengarraum entfernt werden.

Wir empfehlen Ihnen, die Daten hier einzutragen:
Modell (MOD.)
Produktnummer (PNC)
Seriennummer (S.N.)

13. ENERGIEEFFIZIENZ

13.1 Energie sparen

Achten Sie darauf, dass die Ofentür bei Betrieb des Ofens geschlossen ist. Öffnen Sie während des Garens die Ofentür nicht zu häufig. Halten Sie die Türdichtung sauber und achten Sie darauf, dass sie sicher sitzt.

Wenn möglich, den Ofen vor dem Garen nicht vorheizen.

Backen Sie in möglichst kurzen Abständen, wenn Sie einige Gerichte gleichzeitig zubereiten.

Garen mit ausgeschalteter Backofenbeleuchtung

Schalten Sie die Beleuchtung während des Garens aus. Schalten Sie sie nur bei Bedarf ein.

14. MENÜSTRUKTUR

14.1 Menü

三 – wählen, um Menü einzugeben.

Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5

≡	OK	01–09	OK
Wählen Sie Menü, Einstellungen.	Bestätigen Sie die Einstellung.	Wählen Sie die Einstellung.	Bestätigen Sie die Einstellung.	Passen Sie den Wert an und drücken Sie OK

Einstellungen
O1 Uhrzeit Stellen Sie	bei	O2 Helligkeit 1 - 5
O3 Tastentöne 1 – Piepen	2 – Klicken3 – Ton aus	O4 Lautstärke 1 - 4
O5 Uptimer Ein/Aus O6 Backofenbeleuch-			tung		Ein/Aus
O7 DEMO Aktivi-	erungscode:2468	O8 Softwareversion Prüfen
O9 Gerät auf Werksein-stellungen zurücksetzen	Ja/Nein

15. CH GARANTIE

Kundendienst

Servicestellen
Industriestrasse 105506 Mägenwil	Le Trési 61028 Préverenges	Via Violino 116928 Manno

Servicestellen
Morgenstrasse 1313018 Bern
Langgasse 109008 St. Gallen
Am Mattenhof 4a/b6010 Kriens
Schlossstrasse 14133 Pratteln
Comercialstrasse 197000 Chur

Ersatzteilverkauf Industriestrasse 10, 5506 Mägenwil, Tel. [phone]

Fachberatung/Verkauf Badenerstrasse 587, 8048 Zürich, Tel. [phone]

Garantie Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

16. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit dem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Für die Schweiz:

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern.

Die Liste der offiziellen SENS-Sammelstellen findet sich unter www.erecycling.ch

NOUS PENSONS À VOUS
