Marca	CATA
Modello	TFH 6830 X
Tipo di prodotto	Cappa aspirante (Campana)
Colore	Inox
Dimensioni (L x P x H)	60 x 45 x 30 cm
Peso	12 kg
Alimentazione elettrica	220-240 V, 50 Hz
Potenza motore	150 W
Portata d'aria max	600 m³/h
Livello sonoro	55 dB
Tipo di comando	Pulsanti elettronici con display LED
Funzioni	Illuminazione, 3 velocità, funzione Boost, timer
Illuminazione	LED
Filtri	Filtro antigrasso in alluminio (lavabile), filtro al carbone (opzionale)
Evacuazione	Esterna o ricircolo
Manutenzione	Pulizia regolare dei filtri con detergente non corrosivo
Sicurezza	Spegnere l'alimentazione prima di qualsiasi intervento
Riparabilità	Ricambi disponibili presso il produttore o distributore autorizzato
Garanzia	2 anni
Numero di pagine del manuale	37

Domande frequenti - TFH 6830 X CATA

Come installare la cappa CATA TFH 6830 X?

L'installazione deve essere eseguita da un professionista qualificato. Assicurarsi che il diametro del tubo di scarico sia corretto e uniforme. Seguire le istruzioni del produttore nel manuale. Spegnere sempre l'alimentazione elettrica prima di iniziare.

Come pulire i filtri antigrasso?

Smontare i filtri e lavarli con acqua calda e un detergente neutro. Non utilizzare liquido di risciacquo. In lavastoviglie, posizionare i filtri in verticale per evitare depositi di residui. Pulire almeno una volta al mese.

Con quale frequenza sostituire il filtro al carbone?

Il filtro al carbone deve essere sostituito ogni 3-6 mesi a seconda dell'uso. Se la cappa viene utilizzata più di 2 ore al giorno, aumentare la frequenza. Utilizzare sempre filtri originali del produttore.

Cosa fare se la cappa non funziona affatto?

Verificare che la cappa sia collegata all'alimentazione di rete e che il fusibile o l'interruttore non sia scattato. Se il problema persiste, contattare il servizio tecnico o un distributore autorizzato.

Perché la cappa vibra eccessivamente?

L'apparecchio potrebbe non essere installato correttamente sui supporti. Rimuovere la cappa e verificare che sia ben fissata. Se il problema persiste, contattare un professionista.

Come utilizzare la funzione Boost?

La funzione Boost si attiva premendo il tasto corrispondente sul pannello di comando. Aumenta temporaneamente la velocità di estrazione per eliminare rapidamente odori o vapore.

Come regolare il timer?

Premere il tasto Timer per attivare il timer. La durata può essere regolata secondo le indicazioni del manuale. La cappa si spegnerà automaticamente dopo il tempo impostato.

Cosa fare se l'illuminazione non si accende?

Verificare se la lampadina a LED è rotta o difettosa. In caso affermativo, contattare il servizio clienti per la sostituzione. Assicurarsi inoltre che l'alimentazione della cappa sia attiva.

Quali detergenti usare per la pulizia esterna?

Utilizzare un detergente liquido non corrosivo. Evitare prodotti abrasivi, solventi e pulitori ad alta pressione o vapore. Asciugare con un panno morbido.

Dove trovare i ricambi per la cappa?

I ricambi sono disponibili presso i distributori ufficiali CATA o agenti autorizzati. Contattare il servizio clienti per ordinare filtri o altri componenti.

MANUALE UTENTE TFH 6830 X CATA

IT IMPORTANTE - La preghiamo di leggere attentamente le presenti istruzioni per un'installazione, uso e manutenzione ottimali.

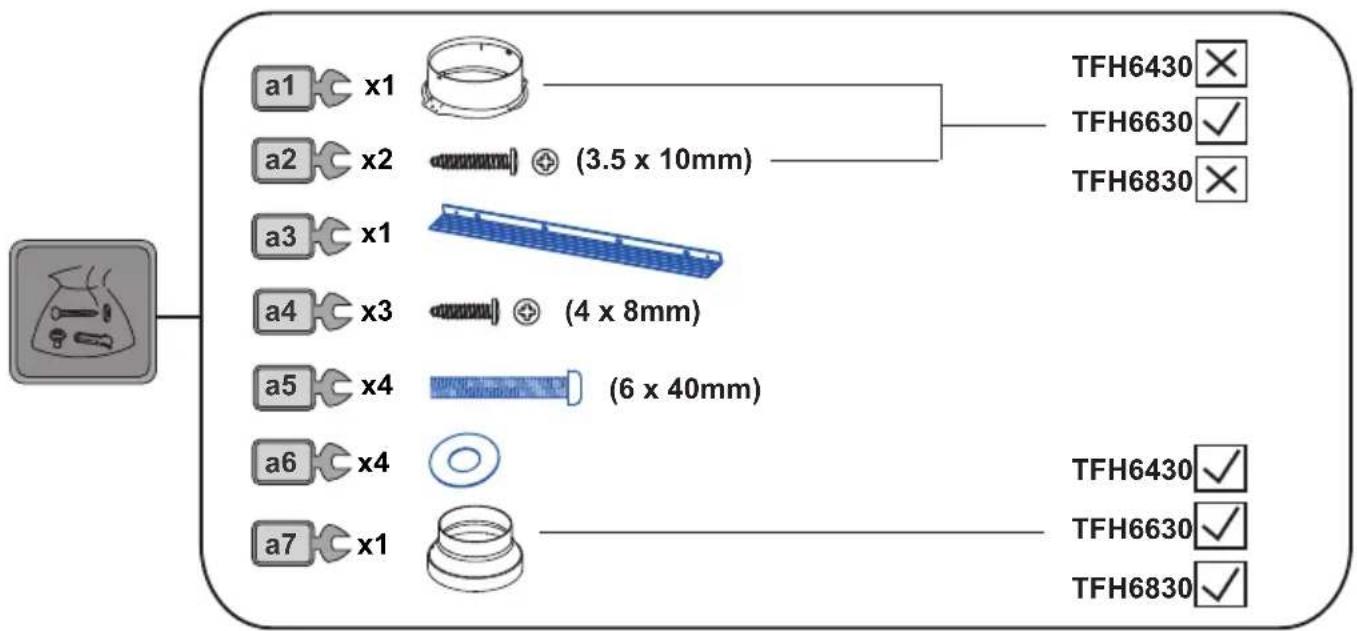


La ringraziamo per aver acquistato la nostra cappa. La preghiamo di leggere attentamente le presenti istruzioni per un'installazione, uso e manutenzione ottimali.

Questo apparecchio è stato progettato e fabbricato esclusivamente per uso domestico.

Ai fini di un'installazione, un utilizzo e una manutenzione ottimali, leggere queste istruzioni con attenzione.

Controllare l'apparecchio prima di installarlo. Non utilizzare la cappa se presenta danni o imperfezioni. In questo caso rivolgersi immediatamente al distributore o all'installatore.

Avvertenza: rispettare la legislazione vigente in merito all'estrazione di fumi e all'aerazione ambiente. Non collegare la cappa a tubazioni per fumi, aerazione o aria calda già utilizzate da apparecchi alimentati a gas o con altro combustibile.

Per assicurare un funzionamento ottimale e sicuro, la depressione nell'area non deve superare 4 Pa (0,04 mbar). A tal fine, predisporre ingressi d'aria permanenti sufficienti per evitare ristagni nel locale.

Se si utilizzano contemporaneamente una cappa da cucina e apparecchi alimentati a gas o da altro combustibile, il locale deve disporre di un sistema di aerazione adeguato.

Collegamento della cappa alla rete

Avvertenza: prima di collegare la cappa: staccare l'alimentazione elettrica e verificare che la visione e la frequenza fornite coincidano con quelle indicate sulla targhetta delle caratteristicheiche dell'apparecchiatura.

Se l'apparecchio è provvisto di presa, collegare la cappa a una ciabatta multipresa conforme alle norme vigenti e collocata in una zona accessibile.

Se l'apparecchio non è provvisto di presa, collegarlo direttamente alla rete elettrica, predisponendo un interruttore omnipolare facilmente accessibile per lo spegnimento, conforme alla regolamentazione locale.

Se il cavo di alimentazione è danneggiato, per evitare pericoli deve essere sostituito dal produttore, dal suo servizio post-vendita o da personale analogamente qualificato.

Utilizzo della cappa

Avvertenza: durante una scarica elettrostatica (ad esempio un fulmine) è possibile che la cappa tta di funzionare. Ciò non presuppone rischi di danni. Staccare l'alimentazione elettrica della pa e ricollegarla dopo un minuto.

Tenere lontano dai bambini di età inferiore agli 8 anni, salvo se sotto supervisione costante. Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età, da persone con capacità fisiche, sensoriali o mentali ridotte, oppure prive di esperienza e conoscenza, a condizione

IT

che un responsabile della loro sicurezza ne effettui la supervisione o che abbiano ricevuto le istruzioni adeguate rispetto all'uso sicuro dell'apparecchio e comprendano i pericoli che esso implica. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione a carico dell'utilizzatore non devono essere effettuate da bambini senza supervisione.

Per evitare possibili incendi, pulire periodicamente il filtro metallico.

Tenere costantemente sotto controllo i recipienti contenenti olio caldo.

Non cuocere alla fiamma gli alimenti sotto la cappa.

Quando si utilizzano apparecchi di cottura, le parti accessibili si possono riscaldare.

Informazione legale

Il produttore:

• Dichiara che questo apparecchio soddisfa i requisiti essenziali del materiale elettrico di bassa tensione, definiti nella direttiva 2014/35/UE, e di compatibilità elettromagnetica, stabiliti dalla direttiva 2014/30/UE.
• Non si rende responsabile della mancata osservanza delle indicazioni fornite dal presente manuale e delle norme di sicurezza vigenti per il corretto utilizzo dell'apparecchio.
• Non si rende responsabile dei danni causati da un'installazione, un uso o una manutenzione scorretti dell'apparecchio.
• Si riserva il diritto di effettuare modifiche all'apparecchio o al presente manuale senza preavviso.
  Per richiedere assistenza tecnica o ulteriori informazioni sui nostri prodotti, rivolgersi al proprio distributore o a un servizio tecnico ufficiale autorizzato.

Assicurarsi che la portata massima di estrazione dell'aria per gli elettrodomestici presenti nel locale non superi i 4 Pa (0,04 mbar). Il locale deve avere una ventilazione adeguata se si utilizza una cappa aspirante contemporaneamente ad elettrodomestici che funzionano a gas o altri combustibili. L'aria evacuata deve essere estratta attraverso i condotti utilizzati per l'evacuazione dei fumi degli elettrodomestici che funzionano a gas o altri combustibili. Devono essere rispettate le norme in materia di estrazione dell'aria.

Questo prodotto è destinato esclusivamente ad USO DOMESTICO.

Utilizzare un tubo rigido in PVC con un ∅ min l20 mm per evacuare i fumi all'esterno.

Le limitazioni di cui sopra non si applicano alle cappe senza scarico dei fumi verso l'esterno (sistema di ricircolo con filtro a carboni attivi).

Avvertenza: La mancata installazione delle viti o del dispositivo di fissaggio secondo le presenti azioni può comportare rischi elettrici.

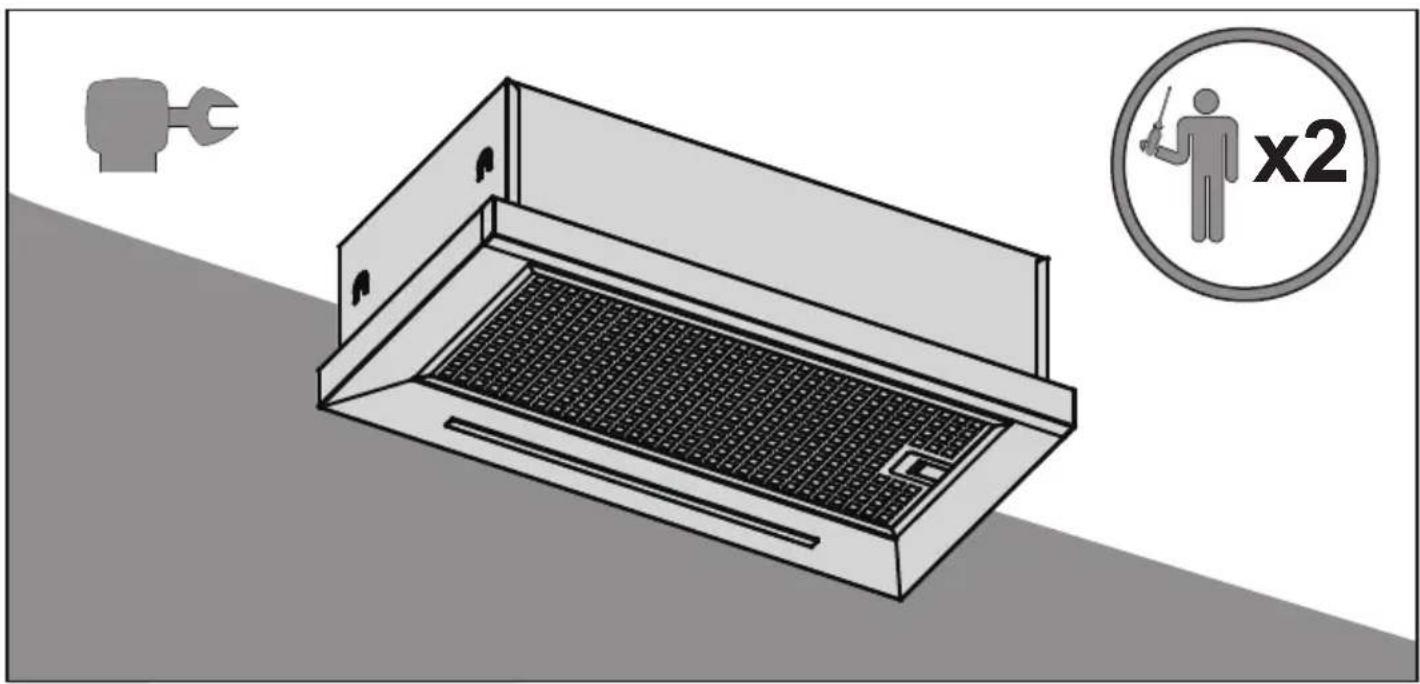

Installazione e collegamento

- Questo apparecchio è destinato esclusivamente ad uso domestico.

- Siete pregati di osservare le istruzioni di installazione speciali.

- L'apparecchio è dotato di una spina e deve solo essere collegato a una presa di corrente con messa a terra correttamente installata.

- La tensione di rete deve corrispondere alla tensione indicata sulla targhetta.

- La presa deve essere installata e il cavo di collegamento deve essere sostituito solo da un elettricista qualificato. Se dopo l'installazione la spina non è più accessibile, sul lato dell'installazione deve essere presente un dispositivo di disconnessione onnipolare, con una distanza di contatto di almeno 3 mm.

- Non devono essere utilizzati adattatori, nastri a più vie e prolunghe. Il sovraccarico può comportare un rischio di incendio.

Avvertenza: Questo è un apparecchio di classe I e DEVE essere messo a terra.

Questo apparecchio viene fornito con un cavo di alimentazione a 3 conduttori colorati come segue:

• Marrone = L o sotto tensione
• Blu = N o neutro
• Verde e Giallo = E o a terra

VERSIONE AD ASPIRAZIONE

Se la cappa deve essere installata come cappa ASPIRANTE, collegare il pezzo di uscita in plastica fornito con il tubo della cappa per ottenere migliori prestazioni e livelli inferiori di rumore.

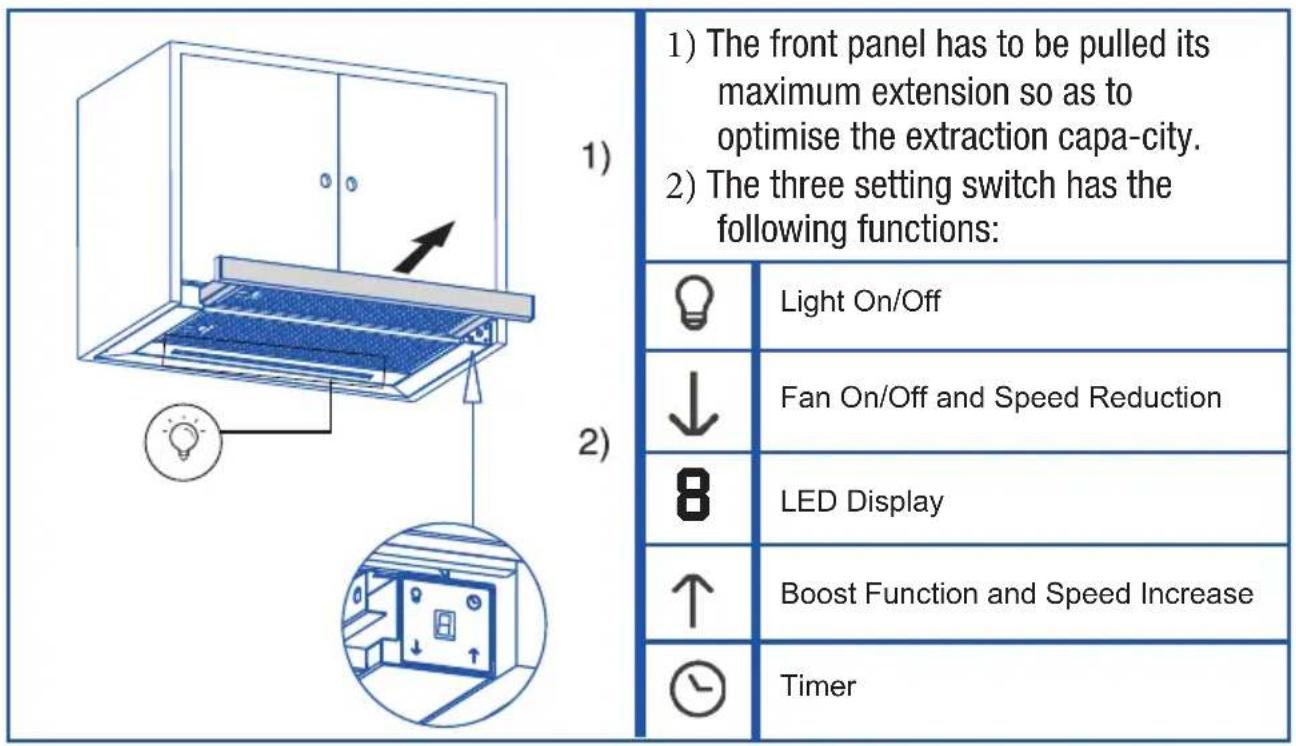

VERSIONE A FILTRI (RICIRCOLO INTERNO)

Quando non c'è un condotto di scarico per lo sfiato all'esterno, è possibile utilizzare un filtro a carbone. L'aria viene depurata dal filtro e rimessa nell'ambiente circostante.

L'aria viene rilasciata nella stanza attraverso un tubo di collegamento, che passa attraverso il mobile pensile ed è collegato all'anello di collegamento in dotazione.

capacità funzionale), caricare i filtri in verticale per evitare che si depositino residui solidi.

Sostituzione lampada

Attenzione: non maneggiare le lampadine finché l'alimentazione elettrica non è stata disinserita e si sono raffreddate.

Importante: utilizzare lampadine nuove secondo quanto indicato sulla targhetta della cappa.

Se usate luci a LED, non guardate direttamente la luce.

Utilizzare lampadine con riflettore in alluminio per sostituire le lampadine alogene. Non utilizzare lampadine dicroiche - rischio di surriscaldamento.

Per la sostituzione delle lampade a LED, si prega di contattare il Supporto Tecnico o il distributore del marchio.

DOMANDE FREQUENTI

Problema	Causa/soluzione
Le lampadine non funzionano Potrebbe essere necessario cambiarle, ma prima controllate che la lampada sia posizionata correttamente e che il contatto sia corretto. Ricordate che le lampade non sono coperte da garanzia. Disconnettere la cappa attuale prima di maneggiare le lampade. Utilizzare lampade con le stesse proprietà descritte sulla targhetta.È consigliabile usare lampade fornite dal produttore della cappa.
Il motore funziona, ma sembra aver perso prestazioni o capacità di estrazione	La velocità selezionata è troppo bassa / Selezionare una velocità più alta.Controllare il filtro metallico (filtro del grasso). Se non è stato lavato di recente, può essere intasato di grasso o sporco. Smontatelo e lavatelo con acqua calda e detersivo, e lasciatelo asciugare prima di rimontarlo.Assicurarsi che il tubo di uscita dell'aria non sia stato ostruito.
La cappa funziona, ma l'odore del cibo persiste	Se state usando la cappa in modalità ricircolo, il Filtro a Carboni Attivi deve essere sostituito.
La cappa non funziona Controllare	che la cappa sia collegata alla corrente. Controllare che i fusibili o l'automatismo non siano saltati.
La cappa continua a non funzionare	Se, dopo aver verificato i punti di cui sopra, il problema non è stato ancora risolto, contattate il servizio tecnico o il vostro distributore.
