Marca	CATA
Modelo	TFH 6830 X
Tipo de producto	Campana extractora (Campana)
Color	Inox
Dimensiones (An x F x Al)	60 x 45 x 30 cm
Peso	12 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia del motor	150 W
Caudal de aire máximo	600 m³/h
Nivel sonoro	55 dB
Tipo de control	Teclas electrónicas con pantalla LED
Funciones	Iluminación, 3 velocidades, función Boost, temporizador
Iluminación	LED
Filtros	Filtro de grasa de aluminio (lavable), filtro de carbón (opcional)
Evacuación	Exterior o recirculación
Mantenimiento	Limpieza regular de los filtros con detergente no corrosivo
Seguridad	Cortar la alimentación antes de cualquier intervención
Reparabilidad	Piezas de repuesto disponibles a través del fabricante o distribuidor autorizado
Garantía	2 años
Número de páginas del manual	37

Preguntas frecuentes - TFH 6830 X CATA

¿Cómo instalar la campana CATA TFH 6830 X?

La instalación debe ser realizada por un profesional calificado. Asegúrese de que el diámetro del tubo de evacuación sea correcto y uniforme. Siga las instrucciones del fabricante en el manual. Corte siempre la alimentación eléctrica antes de comenzar.

¿Cómo limpiar los filtros de grasa?

Desmonte los filtros y lávelos con agua caliente y un detergente neutro. No use líquido de enjuague. En el lavavajillas, coloque los filtros en vertical para evitar depósitos de residuos. Limpie al menos una vez al mes.

¿Con qué frecuencia reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 3 a 6 meses según el uso. Si la campana se usa más de 2 horas al día, aumente la frecuencia. Use siempre filtros originales del fabricante.

¿Qué hacer si la campana no funciona en absoluto?

Verifique que la campana esté bien conectada a la alimentación de red y que el fusible o el disyuntor no haya saltado. Si el problema persiste, contacte al servicio técnico o un distribuidor autorizado.

¿Por qué la campana vibra excesivamente?

El aparato puede no estar instalado correctamente en los soportes. Desmonte la campana y verifique que esté bien fijada. Si el problema continúa, contacte a un profesional.

¿Cómo usar la función Boost?

La función Boost se activa presionando la tecla correspondiente en el panel de control. Aumenta temporalmente la velocidad de extracción para eliminar rápidamente los olores o el vapor.

¿Cómo ajustar el temporizador?

Presione la tecla Timer para activar el temporizador. La duración se puede ajustar según las indicaciones del manual. La campana se apagará automáticamente después del tiempo definido.

¿Qué hacer si la iluminación no enciende?

Verifique si la bombilla LED está rota o defectuosa. Si es así, contacte al servicio al cliente para un reemplazo. Asegúrese también de que la alimentación de la campana esté activa.

¿Qué detergentes usar para la limpieza externa?

Use un detergente líquido no corrosivo. Evite productos abrasivos, disolventes y limpiadores de alta presión o vapor. Seque con un paño suave.

¿Dónde encontrar piezas de repuesto para la campana?

Las piezas de repuesto están disponibles en los distribuidores oficiales de CATA o agentes autorizados. Contacte al servicio al cliente para pedir filtros u otros componentes.

MANUAL DE USUARIO TFH 6830 X CATA

ES IMPORTANTE - Por favor lea atentamente la guía de seguridad antes del uso.

Atención: corte siempre el suministro eléctrico antes de realizar el mantenimiento de la campana. En caso de avería, contacte a un distribuidor oficial o un agente autorizado.

Limpieza externa: use detergente líquido, no corrosivo y evite el uso de productos de limpieza abrasivos y disolventes.

No utilizar dispositivos de limpieza por alta presión o vapor.

Importante: aumente la frecuencia de limpieza/sustitución de filtros si la campana se usa más de 2 horas diarias. Utilice siempre filtros originales del fabricante.

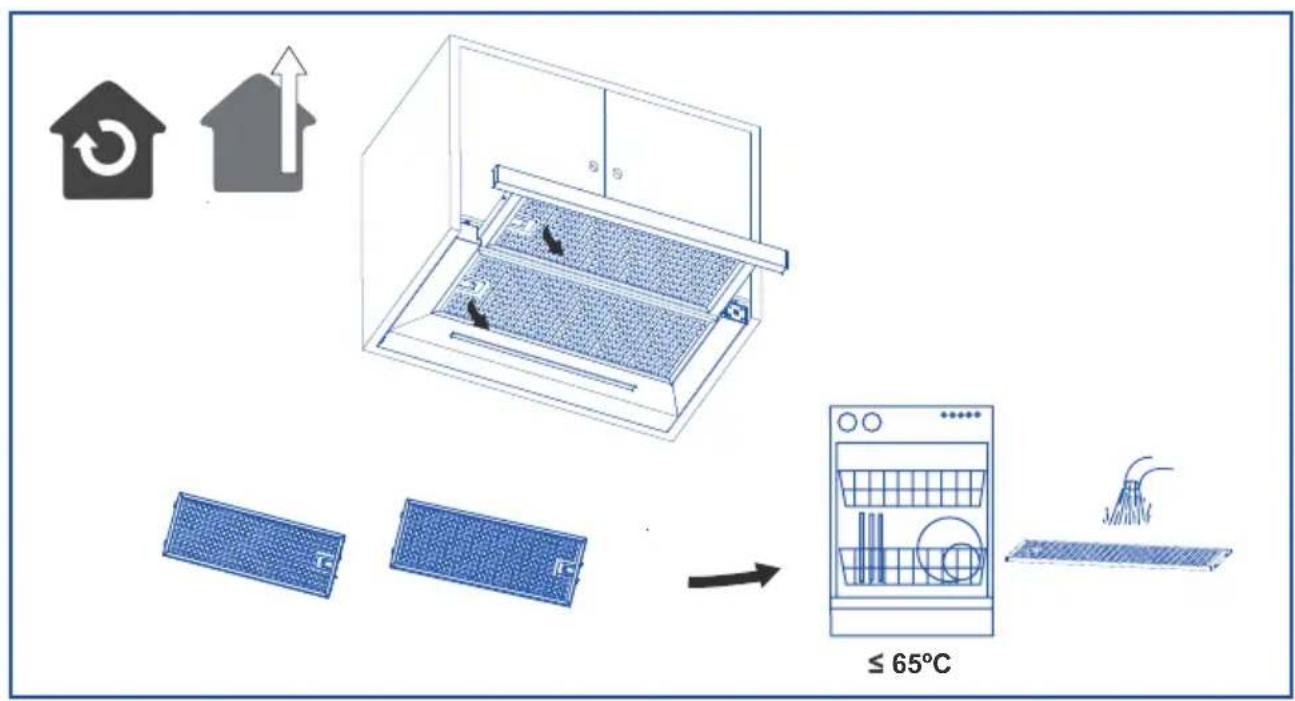

Filtros de grasa

Para evitar posibles incendios límpielos rigurosamente una vez al mes o cuando el testigo indicador lo advierta. Para ello, desmonte los filtros y lávelos con agua caliente y detergente. No usar abrillantador. Si usa lavavajillas (podría ennegrecer las partes metálicas sin afectar a su capacidad funcional), disponga verticalmente los filtros para evitar que se depositen restos sólidos.

1 MES

Problema Posible	causa Solución
Vibración excesiva. El aparato no está instalado correctamente en los soportes.		Intente quitar el aparato y compruebe que está bien fijado.
La luz está encendida, pero el ventilador no funciona	El aspa del ventilador está dañada.	Apague el aparato. La reparación solo debe llevarla a cabo el personal de servicio cualificado.
	El motor del ventilador no está bien fijado.
No funcionan ni la luz ni el motor.	El aspa del ventilador está atascada.
	El motor está dañado.
Potencia de succión reducida.	Bombilla fundida. Póngase en contacto con el servicio de atención al cliente .
	Conexión eléctrica suelta. Compruebe la fuente de alimentación.
	La velocidad puede ser demasiado baja.	Seleccione una velocidad más alta.
	El kit opcional de ventilación podría estar torcido.	(Consulte la sección Cuidado y mantenimiento).
	La ventilación superior puede estar obstruida.	Extraiga cualquier obstrucción.
	El kit opcional de ventilación podría estar torcido.	Asegúrese de que el kit de ventilación está equipado de acuerdo con las instrucciones del fabricante.
	La instalación puede que no cumpla con las instrucciones del fabricante.	El tubo de ventilación debe tener el diámetro correcto a lo largo sin reducciones ni restricción. (Consulte la sección de instalación).
Funciona con normalidad, pero los olores persisten.	Filtro de carbono no está instalado en modo de recirculación o estálleno de grasa.	Coloque el filtro de carbono o sustitúyalo (Consulte la sección Cuidado y mantenimiento).
La campana no funciona	Revisar que la campana está conectada a corriente. Revisar que no han saltado los fusibles o automá-ticos.
La campana sigue sin funcionar	Si, después de haber comprobado los puntos mencionados anteriormente, su problema aún persiste, póngase en contacto con el servicio técnico o con su distribuidor.

PROTOCOLO ANTIGUO

1. Reiniciar la campana desconectando la luz 60" y volviendo a conectarla; la campana entra en el modo de "standby".
2. Presionar el botón entre 5 y 10 segundos. El botón parpadeará en rojo, el resto de los indicadores se quedan fijos en blanco y la pantalla permanece apagada.
3. Opere con los botones ↑ y ↓ para seleccionar el FW (ver cuadro inferior). Luego presione el botón de tiempo durante más de 2 segundos para confirmar. El botón parpadea en rojo durante unos 5", se queda fijo y la campana vuelve al modo de "standby".

MODELOS CUYA BOTONERA FUNCIONA CON PROTOCOLO ANTIGUO

CODIGO	MODELO	INICIO PRODUCCIÓN	FW
TODAS	TFH 6630 (FODA)	ANTERIOR A 2022	[
TODAS	TFH 6630 (ETECH)		]
02010408	TFH 6430 BK /A		P
02010608	TFH 6430 X /A		P
02010008	TFH 6430 WH /A		P

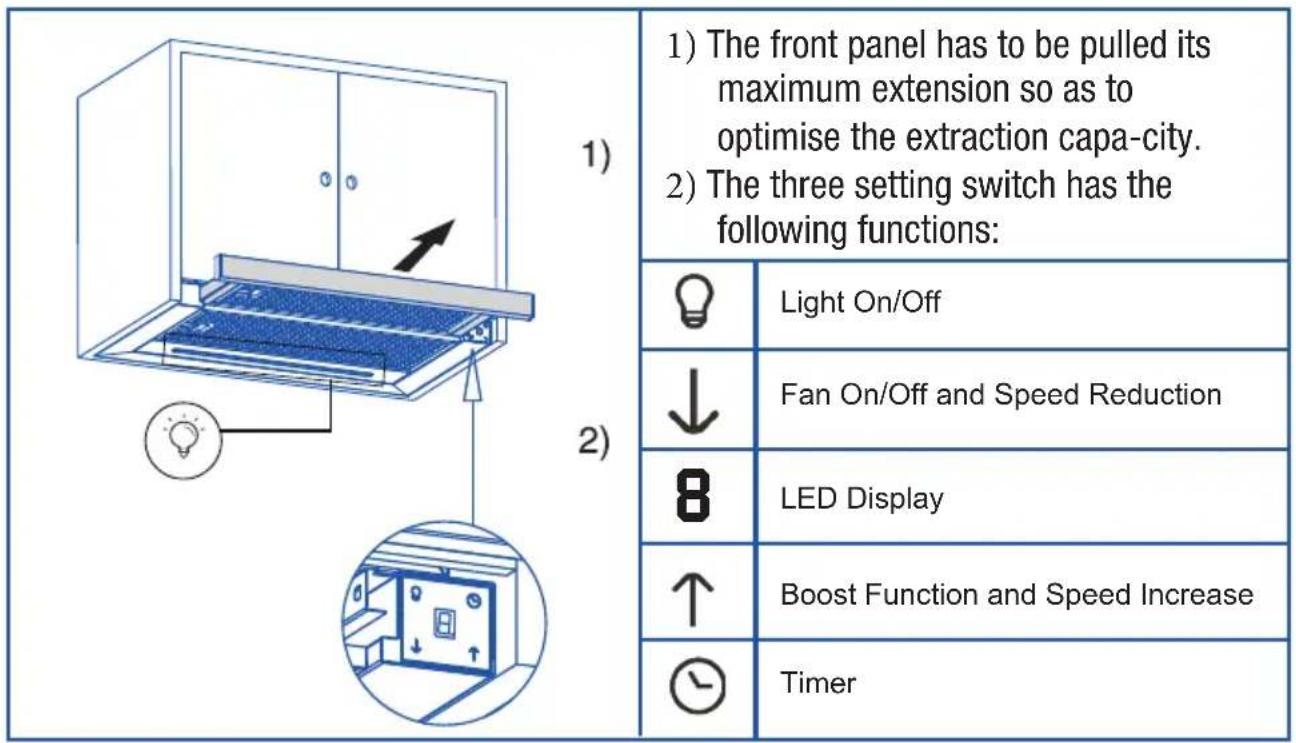

NUEVO PROTOCOLO

1. Reiniciar la campana desconectando la luz 60" y volviendo a conectarla; la campana entra en el modo de "standby".
2. Presionar ↑ y ↓ simultáneamente durante 3". Todos los indicadores empezarán a parpadear en blanco y la pantalla permanecerá apagada. La campana está en modo configuración.
3. Presionar ↑ y empezará a parpadear en rojo, quedándose el resto de indicadores fijos en blanco y mostrándose en pantalla el FW programado en la botonera en ese momento.
4. Presionar ↓ sucesivamente hasta que en pantalla se muestre el FW necesario para el modelo de campana (ver cuadro inferior); una vez se muestre en pantalla, persionar nuevamente para fijar la selección, el selecto ↑ se quedará fijo en rojo durante unos 5" y, a continuación, la campana regresará al modo de configuración (Todos los indicadores empezarán a parpadear en blanco y la pantalla permanecerá apagada)
5. Dejar que la campana se apague sola volviendo al modo de "standby".

MODELOS CUYA BOTONERA FUNCIONA CON PROTOCOLO NUEVO

CODIGO	MODELO	INICIO PRODUCCIÓN	FW
02010300	TFH 6630 X /A		2
02010301	TFH 6630 WH /A		2
02010302	TFH 6630 BK /A		2
02010609	TFH 6430 X /B		8
02010009	TFH 6430 GWH /B		8
02010409	TFH 6430 GBK /B		8
02010101	TFH 6830 GWH /A		7
02010601	TFH 6830 X /A		7
