MQ 50i - Altoparlante RCF - Manuale utente e istruzioni gratuiti

Tipo	2 vie bass-reflex (ventilato) per montaggio a filo
Altoparlanti	woofer da 5", tweeter a cupola da 0,75"
Frequenza di crossover	3 kHz
Angolo di copertura	120° orizzontale, 100° verticale
Sensibilità	90 dB (1 W, 1 m)
Livello massimo di pressione sonora	108 dB (60 W)
Tensione di ingresso	compatibile con linea a tensione costante 100 V o 70 V
Prelevamenti di potenza (100 V)	30 W, 20 W, 10 W, 5 W (selezionabili)
Prelevamenti di potenza (70 V)	15 W, 10 W, 5 W, 2,5 W (selezionabili)
Modalità a bassa impedenza	16 Ω, max 60 W
Risposta in frequenza	180 Hz – 20 kHz
Materiale del cabinet	polistirene ad alta densità
Dimensioni (L x A)	195 mm x 270 mm
Profondità (con scatola BTicino)	72 mm
Profondità (con copertura metallica posteriore)	90 mm
Spessore parete/soffitto richiesto	10 mm – 26 mm
Peso netto	3 kg
Colore	Bianco (MQ 50i-W)
Opzioni di installazione	scatola da incasso (BTicino 16102 o equivalente) o cartongesso con copertura metallica posteriore
Accessori inclusi	copertura metallica posteriore
Griglia di protezione	acciaio verniciato
Pulizia	non utilizzare solventi, alcol, benzene; pulire con panno asciutto

Domande frequenti - MQ 50i RCF

A cosa è progettato l'altoparlante MQ 50i?

L'MQ 50i è un altoparlante compatto a 2 vie progettato per installazioni a incasso a parete in interni. È dotato di un woofer da 5" e un tweeter a cupola da 0,75" in un cabinet bass-reflex.

Come si seleziona l'impostazione di potenza sull'MQ 50i?

Utilizzare un cacciavite per ruotare l'interruttore rotativo sul pannello frontale. Per linee a 100 V, scegliere tra 5, 10, 20 o 30 W. Per linee a 70 V, la potenza è dimezzata (2,5, 5, 10, 15 W). Per bassa impedenza (16 Ω), impostare l'interruttore sulla posizione 16 Ω.

Posso utilizzare l'MQ 50i con un amplificatore a bassa impedenza?

Sì, impostare l'interruttore rotativo su 16 Ω. La potenza massima è di 60 W. Assicurarsi che l'impedenza totale dell'altoparlante non sia inferiore all'impedenza di uscita dell'amplificatore.

Come installo l'MQ 50i su una parete in cartongesso?

Tagliare un foro di 163 mm (L) x 228 mm (A). Collegare l'altoparlante alla copertura metallica posteriore, far passare il cavo attraverso la guida cavi e fissare la copertura al pannello. Inserire l'altoparlante e serrare le viti fino a quando i terminali di fissaggio lo bloccano.

Qual è lo spazio libero richiesto dietro la parete per l'installazione?

Assicurarsi di avere almeno 90 mm di spazio libero posteriore quando si utilizza la copertura metallica posteriore. Per installazione con scatola BTicino, la profondità è di 72 mm.

Come pulisco l'altoparlante MQ 50i?

Non utilizzare solventi, alcol, benzene o altre sostanze volatili. Pulire le parti esterne solo con un panno asciutto.

Quali precauzioni di sicurezza devo seguire durante l'installazione?

Collegare sempre gli altoparlanti con l'amplificatore spento. Non esporre a pioggia o umidità. Utilizzare punti di ancoraggio dedicati per installazione sospesa. Assicurarsi che la struttura di supporto possa sopportare il peso.

Cosa succede se imposto l'interruttore rotativo su OFF?

L'altoparlante sarà disattivato. Assicurarsi che l'interruttore sia impostato su una presa di potenza valida (5-30 W per 100 V o 16 Ω) per il funzionamento.

L'MQ 50i può essere utilizzato contemporaneamente in sistemi a tensione costante e a bassa impedenza?

No, non impostare l'interruttore su 16 Ω quando è collegato a una linea a tensione costante (100-70 V). Scegliere la modalità appropriata per il proprio sistema.

Qual è il livello massimo di pressione sonora dell'MQ 50i?

Il livello massimo di pressione sonora è 108 dB a 60 W (1 m). L'esposizione a livelli sonori elevati può causare perdita dell'udito; utilizzare protezioni acustiche se necessario.

MANUALE UTENTE MQ 50i RCF

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre il diffusore alla pioggia o all'umidità ed alle polveri, salvo il caso in cui questo sia stato espressamente progettato e costruito con un grado di protezione IP adeguato (evidenziato nella documentazione tecnica del dispositivo).

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell'amplificatore) può avere una tensione sufficientemente alta (es. 100 V) da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o alla connessione del diffusore quando la linea diffusori è in tensione.
3. Assicurarsi che tutte le connessioni siano corrette e che la tensione d'ingresso (in un sistema a tensione costante) oppure l'impedenza del diffusore sia compatibile con le caratteristiche d'uscita dell'amplificatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da oggetti, al fine di salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito.
6. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

• Il diffusore non funziona (o funziona in modo anomalo);
• il cavo è danneggiato;
• oggetti o liquidi sono entrati nel diffusore;

• il diffusore non è più integro (a causa di urti / incendio).

• Nel caso che dal diffusore provengano odori anomali o fumo, togliere immediatamente la tensione dalla linea diffusori e poi scollegare il diffusore.

• Non collegare a questo diffusore apparecchi ed accessori non previsti. Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere il diffusore con elementi non idonei o previsti allo scopo.

IMPORTANTE

ATTENZIONE

Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

2. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

11. PERDITA DELL'UDITO

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.

Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora che il diffusore acustico è in grado di produrre.

1. I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e diffusori) in modo da garantire una corretta riproduzione audio, soprattutto quando i diffusori sono collocati in posizione fra loro adiacente o nello stesso ambiente.

2. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell'impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori dell'energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori.

3. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all'accoppiamento con campi elettro-magnetici circostanti) ed un isolamento idoneo.

PRECAUZIONI D'USO

• Collocare il diffusore lontano da fonti di calore.
• Non forzare mai gli organi di comando (tasti, manopole ecc.).
• Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.
• Se il diffusore viene utilizzato in ambienti particolarmente freddi, pilotarlo con un segnale a basso livello per 5-10 minuti, prima di utilizzarlo alla massima potenza.

RCF S.P.A. VI RINGRAZIA PER L'ACQUISTO DI QUESTO PRODOTTO, REALIZZATO IN MODO DA GARANTIRNE L'AFFIDABILITÀ E PRESTAZIONI ELEVATE.

DESCRIZIONE

MQ 50i è un diffusore compatto per interno adatto per l'installazione ad incasso a parete.

Si tratta di una cassa a 2 vie "bass-reflex", avente un woofer da 5" ad alta escursione con sospensione in gomma ed un tweeter a cupola morbida caricato su guida d'onda (per assicurare una dispersione corretta del suono su un ampio angolo di copertura).

Il diffusore è provvisto di trasformatore interno per il collegamento con linee a tensione costante (100 V – 70 V), ma può anche essere impostato a bassa impedenza 16 Ω (l'impostazione avviene tramite selettore posto sul pannello frontale).

La potenza del diffusore è:

a) 30-20-10-5 W (selezionabile), con linea a tensione costante 100V;
b) 15-10-5-2,5 W (selezionabile), con linea a tensione costante 70 V;
c) max. 60 W con collegamento a bassa impedenza 16 Ω.

Il corpo del diffusore è in polistirene ad alta densità con griglia in acciaio verniciato.

Il diffusore può essere montato su scatola standard per impianti elettrici "Multibox" 2 moduli BTicino® (o equivalente) ed è corredato di custodia posteriore in metallo con passacavo a tenuta (per applicazioni su pareti in cartongesso od altro tipo di pannelli).

Il diffusore è disponibile solo in bianco (MQ 50i -W).

COLLEGAMENTO ED IMPOSTAZIONE

ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi a personale qualificato ed addestrato, ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di realizzare correttamente le connessioni e prevenire i pericoli dell'elettricità.

Per evitare il rischio di shock elettrici, non collegare il diffusore con l'amplificatore acceso.

Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le connessioni, verificando attentamente che non vi siano dei cortocircuiti accidentali. Tutto l'impianto di sonorizzazione dovrà essere realizzato in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

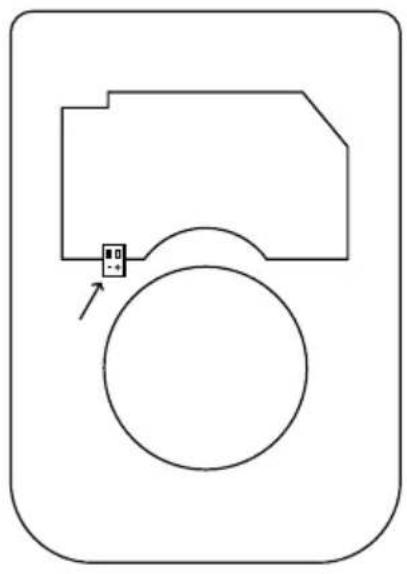

Il connettore d'ingresso è sul circuito stampato dove si trova il trasformatore. Collegare il conduttore positivo della linea (che fa capo all'uscita dell'amplificatore solitamente contrassegnata con "100 V", "+" oppure "a") al morsetto "+" del diffusore; collegare il conduttore negativo della linea (che fa capo all'uscita dell'amplificatore solitamente contrassegnata con "0", "-", "COM" oppure "b") al morsetto "-" del diffusore.

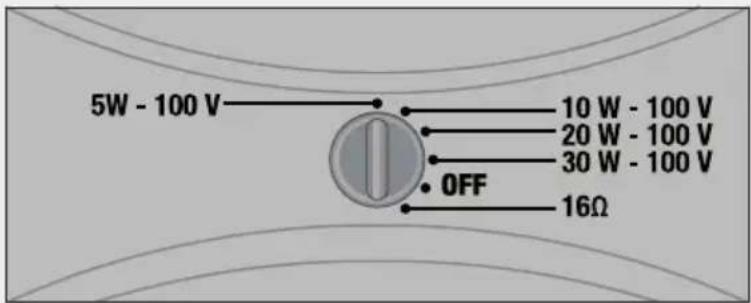

Fig. 1

UTILIZZARE UN CACCIAVITE PER EFFETTUARE L'IMPOSTAZIONE; SE IL SELETTORE È SU OFF, IL DIFFUSORE È SPENTO.

a. LINEE A TENSIONE COSTANTE 100 V (OPPURE 70 V)

Posizionare il selettore sul valore desiderato di potenza (riferito alla tensione 100 V) tra 5 – 10 – 20 – 30 W. Se la linea è 70 V (anziché 100 V), la potenza erogata è dimezzata (2,5 – 5 – 10 – 15 W).

Posizionare il selettore su 16 Ω.

i

L'installazione dei diffusori deve essere effettuata da personale qualificato rispettando gli standard di sicurezza. Eseguire un'installazione sicura di ogni diffusore, controllando che la struttura di supporto (la parete / il pannello) abbia le necessarie caratteristiche meccaniche, tali da consentirle di sopportarne il peso senza il pericolo di cadute che potrebbero compromettere l'incolumità di persone e/o danneggiare cose.

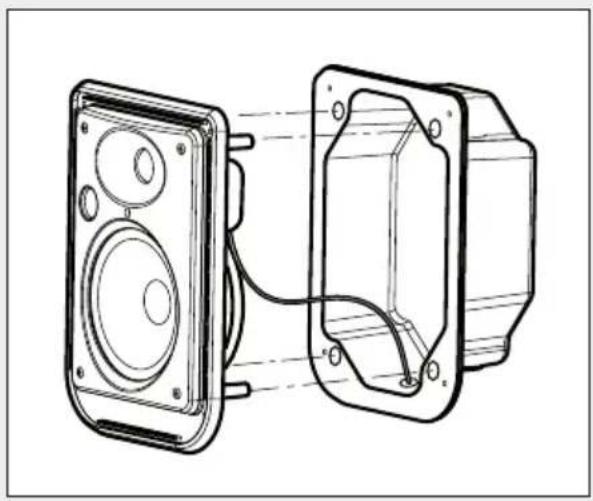

INSTALLAZIONE SU SCATOLA STANDARD PER IMPIANTI ELETTRICI "MULTIBOX" 2 MODULI (CODICE BTICINO® 16102) O EQUIVALENTE

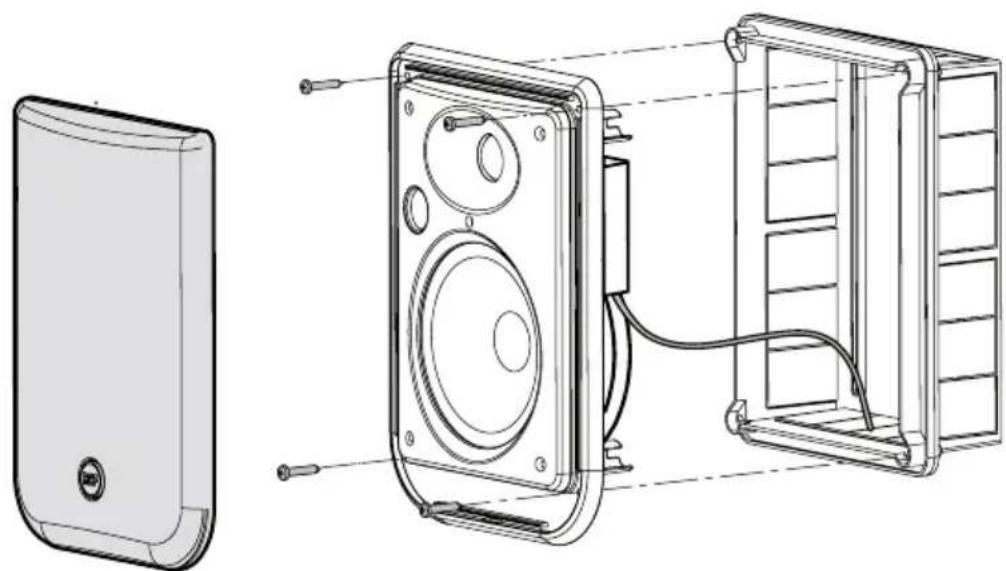

Dopo aver effettuato il collegamento (facendo passare il cavo attraverso la scatola incassata a muro) ed impostato la potenza (tramite l'apposito selettore frontale), fissare il diffusore alla scatola tramite 4 viti (come mostrato nel disegno) e dopo aggiungere la griglia frontale.

Nel caso il diffusore debba essere installato su pareti in cartongesso od altro tipo di pannelli, occorre utilizzare la custodia posteriore metallica (in dotazione).

NOTA: ASSICURARSI CHE LO SPAZIO LIBERO POSTERIORE SIA ALMENO 90 MM.

1. Fare un buco di dimensioni 163 mm (l) x 228 mm (h) nella parete in cartongesso.
2. Dopo aver effettuato il collegamento (facendo passare il cavo attraverso il passacavo della custodia posteriore), inserire il diffusore nella custodia metallica posteriore.
3. Inserire le 4 viti nel diffusore ed attaccarvi i morsetti di bloccaggio posteriori (in posizione iniziale).
4. Inserire il diffusore nella parete e poi avvitare le 4 viti in modo che i morsetti posteriori blocchino il diffusore alla parete.
5. Impostare la potenza (tramite l'apposito selettore frontale) e poi aggiungere la griglia frontale.

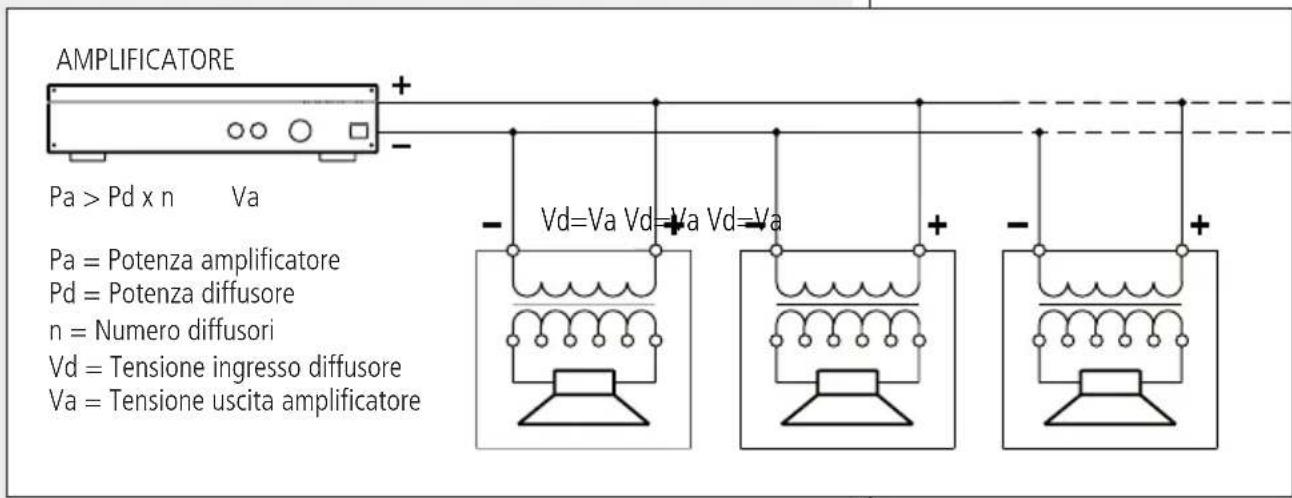

• La tensione d'ingresso del diffusore (Vd) deve corrispondere con la tensione d'uscita dell'amplificatore (Va).
• La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla linea non deve superare quella dell'amplificatore (Pa).
• Per garantire una corretta riproduzione audio, effettuare il collegamento di tutti i diffusori "in fase".

NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA

• L'impedenza totale dei diffusori non deve essere inferiore a quella d'uscita dell'amplificatore; nota: l'impedenza complessiva dei diffusori uguale a quella d'uscita dell'amplificatore permette l'erogazione della massima potenza (mentre un'impedenza superiore comporta una riduzione della potenza erogata).
• La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall'amplificatore.
• La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può comportare l'uso di cavi con sezioni elevate).

• Utilizzare dei cavi con conduttori aventi una sezione adeguata, considerando la loro lunghezza e la potenza complessiva dei diffusori.
• Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il funzionamento del sistema, i cavi per i diffusori non devono essere canalizzati assieme ai conduttori dell'energia elettrica, ai cavi microfonici od altre linee.
• Per minimizzare gli effetti induttivi (ronzii) dovuti all'accoppiamento con campi elettromagnetici circostanti, utilizzare cavi con conduttori intrecciati.
• Non porre il selettore nella posizione 16 Ω quando il diffusore è collegato ad una linea a tensione costante (100 – 70 V).

TIPO 2 vie bass-reflex (per incasso)

ALTOPARLANTI woofer 5"; tweeter 0,75" a cupola

FREQUENZA DI CROSSOVER 3 kHz ANGOLO DI COPERTURA 120° orizzontale, 100° verticale

SENSIBILITÀ 90 dB (1 W, 1 m)

MAX. PRESSIONE SONORA 108 dB (60 W) TENSIONE D'INGRESSO 100 – 70 V POTENZA 30-20-10-5 W (100 V)

108 dB (60 W)

100 - 70 V

30-20-10-5 W (100 V)

15-10-5-2,5 W (70 V)

max. 60 W (16 Ω)

180 Hz ÷ 20 kHz

CORPO polistirene ad alta densità

DIMENSIONI (L, H) 195 mm, 270 mm

195 mm, 270 mm

Profondità:

- con scatola BTicino® 16102 72 mm

- con custodia posteriore met. 90 mm

SPESSORE DELLA PARETE / SOFFITTO

RICHIESTO PER L'INSTALLAZIONE

PESO NETTO

COLORE

ACCESSORI

min. 10 mm; max. 26 mm

3 kg

bianco (MQ 50i - W)

custodia posteriore metallica
