MQ 30P - Altoparlante RCF - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Minialtoparlante coassiale a due vie
Woofer	3.5"
Tweeter	Tweeter a cupola da 0.75"
Sensibilità (1W/1m)	88 dB
Risposta in frequenza (-10 dB)	150 Hz – 20 kHz
SPL massimo	102 dB
Potenza max / RMS	24 / 12 W (bypass)
Prelevamenti a tensione costante	70.7 V / 100 V
Impedenza (bypass)	16 Ω
Frequenza di crossover	5.4 kHz (filtro passa-alto a 150 Hz, 6 dB/ottava)
Angolo di copertura	120° H x 120° V
Materiale del cabinet	Polistirene ad alta densità grado HB
Connettore	Euroblock
Dimensioni (L x A x P)	100 x 100 x 170 mm
Colori	Antracite / Bianco
Peso netto	1,2 kg
Installazione	Montaggio a parete o soffitto con supporto incernierato
Cavo di sicurezza	Incluso (sicurezza secondaria)
Grado di protezione	Non specificato (evitare pioggia/umidità)

Domande frequenti - MQ 30P RCF

Come seleziono la derivazione di potenza sul MQ 30P?

Rimuovere il coperchio di protezione P svitando le due viti V. Spostare il selettore sulla derivazione desiderata (es. 100V-12W, 70V-6W, ecc.). Quindi riposizionare saldamente il coperchio.

Posso collegare il MQ 30P direttamente a un amplificatore da 100V?

Sì, ma assicurarsi che il selettore della tensione di ingresso dell'altoparlante sia impostato su 100V e che la potenza totale di tutti gli altoparlanti non superi la potenza nominale dell'amplificatore. Non utilizzare mai la derivazione massima 70V quando si opera a 100V.

Qual è l'impedenza del MQ 30P in modalità bypass?

In modalità bypass (senza trasformatore), l'impedenza è 16 Ω.

Come si installa la staffa da parete?

Fissare il supporto alla parete con viti e tasselli adatti al tipo di parete (diametro massimo vite 5 mm). Passare il cavo attraverso la staffa, collegarlo alla linea dell'altoparlante, quindi fissare l'altoparlante alla staffa.

Il MQ 30P è adatto per uso esterno?

No, non è resistente agli agenti atmosferici. Evitare l'esposizione a pioggia, umidità e polvere, salvo diversa indicazione. Installare in interni o in luoghi riparati.

Qual è la distanza massima tra amplificatore e altoparlante?

Utilizzare cavi con sezione adeguata per ridurre al minimo la caduta di tensione. Per distanze maggiori, utilizzare cavi più spessi (es. 2,5 mm² per oltre 50 m a 100V).

Come si collegano più altoparlanti MQ 30P?

Collegarli in parallelo sull'uscita dell'amplificatore, mantenendo la corretta polarità (+ a +). Assicurarsi che la potenza totale non superi la potenza nominale dell'amplificatore.

Qual è l'angolo di copertura del MQ 30P?

L'altoparlante ha una copertura a direttività costante di 120° orizzontali e 120° verticali.

Come si pulisce il MQ 30P?

Usare un panno asciutto. Non utilizzare solventi, alcol, benzene o altre sostanze volatili.

Il MQ 30P è dotato di cavo di sicurezza?

Sì, è fornito un cavo di sicurezza. Fissare un'estremità a una delle quattro viti accessorie e l'altra estremità all'altoparlante utilizzando la vite S in dotazione.

MANUALE UTENTE MQ 30P RCF

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza. L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre il diffusore alla pioggia o all'umidità ed alle polveri, salvo il caso in cui questo sia stato espressamente progettato e costruito con un grado di protezione IP adeguato (evidenziato nella documentazione tecnica del dispositivo).

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell'amplificatore) può avere una tensione sufficientemente alta (es. 100 V) da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o alla connessione del diffusore quando la linea diffusori è in tensione.
3. Assicurarsi che tutte le connessioni siano corrette e che la tensione d'ingresso (in un sistema a tensione costante) oppure l'impedenza del diffusore sia compatibile con le caratteristiche d'uscita dell'amplificatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da oggetti, al fine di salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito.
6. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.
   Contattare centri di assistenza autorizzati o personale altamente qualificato quando:
7. Il diffusore non funziona (o funziona in modo anomalo);
8. il cavo è danneggiato;
9. oggetti o liquidi sono entrati nel diffusore;
10. il diffusore non è più integro (a causa di urti / incendio).
11. Nel caso che dal diffusore provengano odori anomali o fumo, togliere immediatamente la tensione dalla linea diffusori e poi scollegare il diffusore.
12. Non collegare a questo diffusore apparecchi ed accessori non previsti. Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi

IMPORTANTE

ATTENZIONE

punti di ancoraggio e non cercare di appendere il diffusore con elementi non idonei o previsti allo scopo.

Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.

Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

11. PERDITA DELL'UDITO

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.

Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora che il diffusore acustico è in grado di produrre.

1. I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e diffusori) in modo da garantire una corretta riproduzione audio, soprattutto quando i diffusori sono collocati in posizione fra loro adiacente o nello stesso ambiente.

2. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell'impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori dell'energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori.

3. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all'accoppiamento con campi elettro-magnetici circostanti) ed un isolamento idoneo.

PRECAUZIONI D'USO

• Collocare il diffusore lontano da fonti di calore.
• Non forzare mai gli organi di comando (tasti, manopole ecc.).
• Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.
• Se il diffusore viene utilizzato in ambienti particolarmente freddi, pilotarlo con un segnale a basso livello per 5-10 minuti, prima di utilizzarlo alla massima potenza.

RCF S.P.A. VI RINGRAZIA PER L'ACQUISTO DI QUESTO PRODOTTO, REALIZZATO IN MODO DA GARANTIRNE L'AFFIDABILITÀ E PRESTAZIONI ELEVATE.

INTRODUZIONE

La sezione elettroacustica del settore ricerca e sviluppo RCF ha lavorato assieme ad architetti e installatori al progetto Monitor Q. L'ambizioso obiettivo qui raggiunto è stato quello di creare una linea di diffusori acusticamente eccellenti, ma anche in grado di rappresentare delle vere e proprie soluzioni alle esigenze di sonorizzazione di ambienti privati, commerciali e pubblici, esigenze spesso dettate da vincoli architettonici e installativi.

Ogni modello della serie Q rappresenta la soluzione ad una esigenza di sonorizzazione per ambienti commerciali, pubblici e privati quali la diffusione di parlato e musica in uffici, bar & ristoranti, hotel, luoghi ricreativi, parchi a tema, centri commerciali. I diffusori Monitor Q sono anche adatti per essere impiegati in sistemi multimediali. Sono equipaggiati con trasformatore di linea per sistemi a tensione costante, ma utilizzabili in modo estremamente flessibile anche a bassa impedenza, disponendo di connessione a 16 Ohm.

I diffusori Monitor Q sono quindi facili da installare, garantiscono una resa audio superiore, consentono spesso la riduzione dei punti di installazione e si inseriscono in ogni contesto di arredamento grazie anche all'impatto estetico sempre discreto dovuto ad accorgimenti progettuali tesi a contenere gli ingombri e la sporgenza da parete o soffitto. Grazie al family-look che li caratterizza diversi modelli Monitor Q possono coesistere all'interno di ambienti che richiedono/impongono l'utilizzo di diverse soluzioni installative.

I diffusori della serie Monitor Q sono disponibili in bianco ed alcuni modelli anche in grigio antracite. Possono essere sovra-tinteggiati per adattarsi a qualsiasi tipo di finitura.

DIFFUSORE MONITOR PER INSTALLAZIONE A DIRETTIVITÀ COSTANTE

L'MQ 30P è un mini-diffusore orientabile a due vie. I componenti sono un woofer da 3" ed un dome tweeter coassiale che assicurano un ampio angolo di copertura. È in grado di riprodurre fedelmente annunci e restituire un sottofondo musicale ove previsto.

Abbinato ad un subwoofer, consente la diffusione di musica ad alta qualità con livelli sonori elevati.

Importante è che l'MQ 30P assolve alla riproduzione coerente di tutte le frequenze che interessano la trasmissione della voce e quindi permette, solo o in abbinamento ad un sub-woofer, il conseguimento di un elevato livello di intelligibilità vocale.

L'MQ 30P è stato progettato per rimanere sempre aderente alla parete o al soffitto e quindi offre una sporgenza limitata. Il supporto snodato è intergrato, lo rende facile da installare e ne consente l'orientamento in ogni direzione.

Come per gli altri prodotti Monitor Q, il sistema di installazione è semplice e flessibile. Prevede il montaggio di un supporto a parete e il cablaggio del connettore; successivamente, a locali arredati, l'installazione del mini-diffusore, l'orientamento ed il collegamento sono immediati.

Per evitare il rischio di shock elettrici, non collegare il diffusore con l'amplificatore acceso.

Prima di far funzionare il diffusore verificare attentamente la correttezza dei collegamenti, per evitare che cortocircuiti accidentali possano dare luogo a scintille elettriche. Il diffusore può essere collegato a linee audio a tensione costante a 70 V o 100 V oppure ad impedenza costante (commutatore posizionato su 16 Ohm).

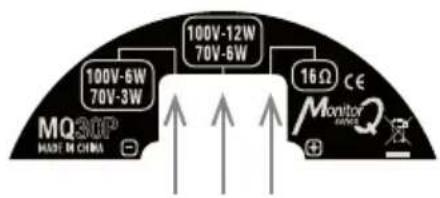

1. Spostare il selettore di fig. 1 (accessibile dopo aver rimosso la protezione P svitando le due viti V). per selezionare la tensione della linea e la potenza da diffondere, riassicurare la protezione P e avvitare le viti V.
2. Collegare il conduttore nero del diffusore al conduttore "negativo" (-) della linea audio, che fa capo al morsetto dell'amplificatore contrassegnato con 0 o COM.
3. Collegare l'altro conduttore del diffusore, al conduttore "positivo" (+) della linea audio.

IMPORTANTE: PER EVITARE DI DANNEGGIARE IL DIFFUSORE E L'AMPLIFICATORE, NON UTILIZZARE MAI IL CONDUTTORE CORRESPONDENTE ALLA POTENZA MASSIMA A 70 V QUANDO IL DIFFUSORE VIENE ALIMENTATO CON LINEE A 100 V.

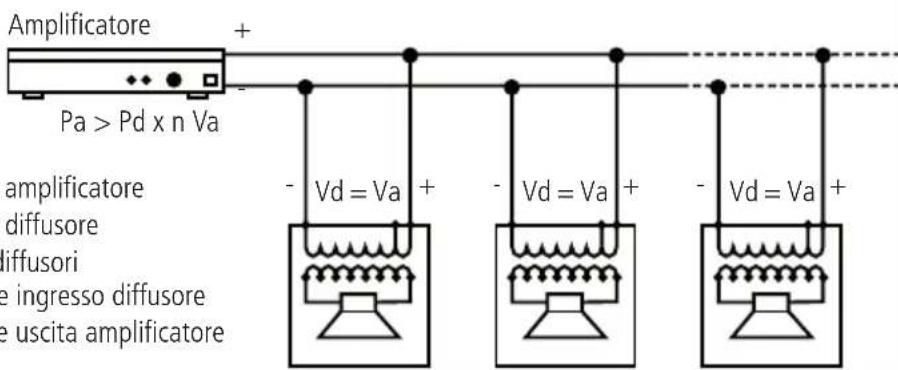

1. Effettuare le connessioni tenendo in considerazione le seguenti indicazioni (fig.2, tensione costante).

2. la tensione d'ingresso selezionata sul diffusore deve corrispondere con la tensione selezionata sull'uscita dell'amplificatore.

3. la somma delle potenze di utilizzo di tutti i diffusori collegati alla linea audio non deve superare quella dell'amplificatore.
4. per garantire una corretta riproduzione audio effettuare un collegamento "in fase", che consiste nel fare corrispondere le polarità +/- dell'uscita dell'amplificatore con le polarità +/- dell'ingresso del trasformatore.

Quando due diffusori riproducono le medesime frequenze ma con differenze di fase, esiste la possibilità che tali frequenze si annullino. Spesso negli impianti di sonorizzazione i diffusori vengono collocati in posizioni fra loro adiacenti, e le onde sonore prodotte interagiscono fra loro; se un diffusore viene collegato in modo errato, ossia viene invertita la polarità dei conduttori della linea audio, i segnali audio vengono diffusi con differenze di fase, e la corretta riproduzione viene quindi compromessa.

Fig. 1

IMPORTANTE

Fig. 2

Per il collegamento del diffusore utilizzare dei cavi aventi un'adeguata sezione. Maggiore è la distanza fra l'amplificatore ed il diffusore, e maggiore dovrebbe essere la sezione dei cavi di collegamento, questa per limitare le perdite di segnale lungo la linea. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi, e compromettano il buon funzionamento dell'impianto audio, i cavi per diffusori non devono essere canalizzati assieme ai conduttori dell'energia elettrica, ai cavi microfonici, o a linee audio a basso livello (es. livello LINEA).

Per facilitare il collegamento "in fase" del diffusore, utilizzare cavi bipolari aventi una marcatura che ne distingua le polarità (es. isolante di colore diverso, conduttori di colore diverso, ecc.).

Per minimizzare gli effetti induttivi (ronzii) dovuti all'accoppiamento con campi elettrici circostanti, utilizzare cavi con i conduttori intrecciati fra loro.

ISTRUZIONI DI INSTALLAZIONE

Si raccomanda di eseguire un'installazione sicura del diffusore, controllando che la superficie di fissaggio abbia una resistenza e solidità tale da supportare il peso del diffusore, in modo da evitare cadute che potrebbero compromettere l'incolumità di persone o strutture.

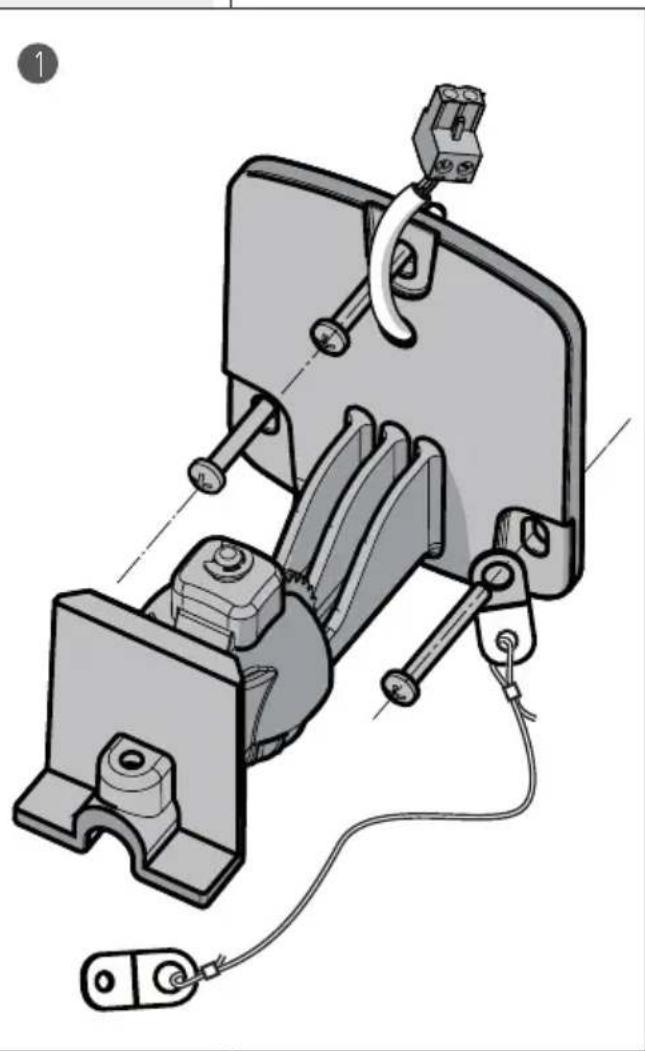

L'installazione dell'accessorio si articola nei punti seguenti (vedi disegno):

Utilizzando tasselli e viti appropriati (non forniti), fissare il supporto nel punto prescelto sulla parete. I tasselli da utilizzare devono essere accuratamente scelti in base al tipo di parete (cartongesso, mattoni forati, mattoni pieni, calcestruzzo, ecc.).

- Inserire il cavo attraverso il supporto

- Effettuare il collegamento alla linea proveniente dall'amplificatore

- Montare il supporto a parete utilizzando viti diametro max. 5 mm (non fornite).

NOTA: A PAG. 23 È DISPONIBILE UNA DIMA DI FORATURA.

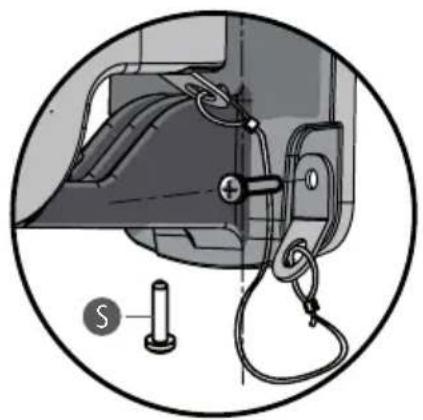

Il cavo di sicurezza a corredo va fissato ad una delle quattro viti del supporto.

Utilizzando la vite fornita a corredo S, ancorare l'altra estremità del cavo di sicurezza al diffusore come mostrato in figura a pag. 14.

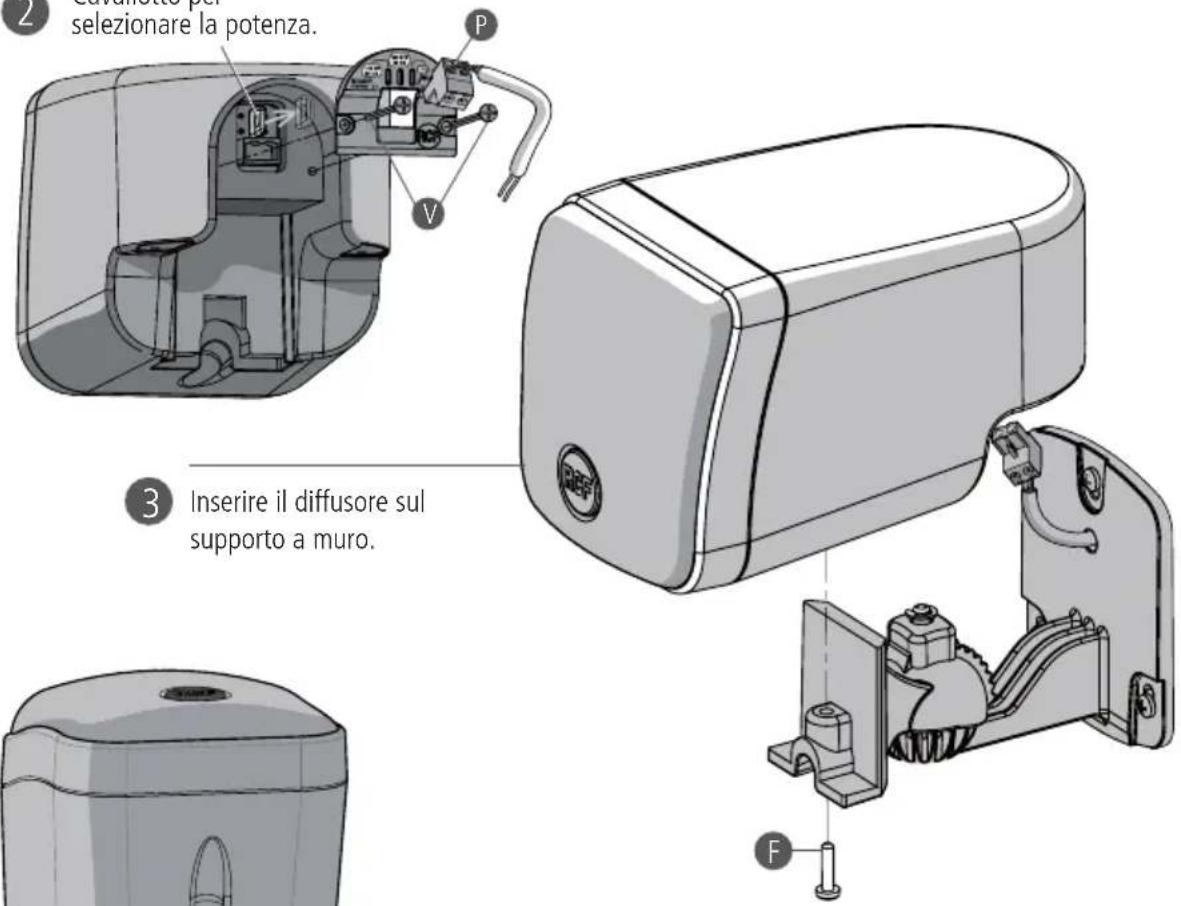

2 Cavallotto per selezionare la potenza.

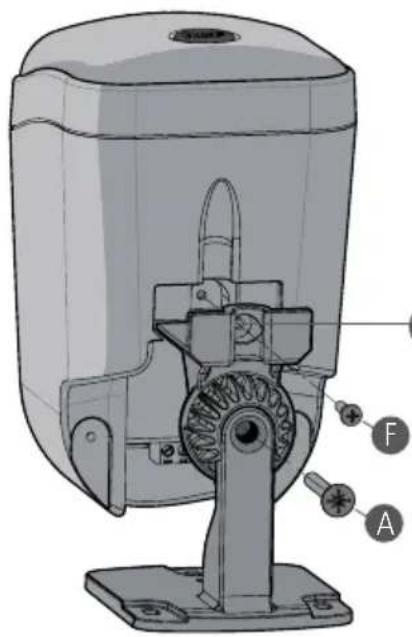

4 al supporto con la vite F fornita.

5 Orientare il diffusore nella posizione desiderata e serrare la vite A.

TIPO DI DIFFUSORE:

TRASDUTTORI:

CON TRASFORMATORE DI LINEA:

120° orizzontale x 120° verticale

Polistirene ad alta densità

Euroblock

100×100×170mm

antracite / bianco

1,2 kg
