Marca	Kawai
Modello	VPC1
Categoria	Tastiera master MIDI
Tipo di tastiera	88 tasti, meccanismo RM3 Grand II con superfici Ivory Touch, Let-Off
Dimensioni (L x P x A)	138 x 42,5 x 18,5 cm
Peso	29,5 kg
Alimentazione	Bus USB (tramite porta USB) o adattatore di rete 12 V CC
Consumo elettrico	1,0 W (bus USB) / 3,0 W (adattatore CC)
Connettività	MIDI IN/OUT, USB to Host (tipo B), presa pedale, DC IN 12V
Funzioni principali	5 modalità preimpostate, curve di tocco personalizzabili tramite software VPC Editor, funzione risparmio energetico
Modalità preimpostate	Preimpostazione 1 (Normale), 2 (Ivory), 3 (Pianoteq), 4 (Galaxy), 5 (Alicia's Keys)
Compatibilità software	Ivory, Pianoteq, Galaxy Pianos, Alicia's Keys
Sistemi operativi supportati	Windows 7/Vista/XP, Mac OS X 10.4 o successivo (driver USB-MIDI e VPC Editor solo Windows)
Manutenzione e pulizia	Panno morbido leggermente umido; non usare benzene o diluenti
Sicurezza	Non smontare l’apparecchio, utilizzare esclusivamente l’adattatore fornito, evitare umidità e fonti di calore, non ostruire le aperture di ventilazione
Contenuto della confezione	Manuale utente, cavo USB, adattatore di rete, cavo di alimentazione, pedaliera F-30, leggio

Domande frequenti - VPC1 KAWAI

Come collegare il VPC1 a un computer?

Utilizzare il cavo USB in dotazione (tipo B verso A) per collegare la porta USB to Host della tastiera a una porta USB del computer. In Windows, il driver standard si installa automaticamente; per maggiore stabilità, installare il driver USB-MIDI Kawai dal sito ufficiale. In Mac OS X, non è necessario alcun driver aggiuntivo.

Quali sono le opzioni di alimentazione del VPC1?

Il VPC1 può essere alimentato tramite bus USB (se il computer fornisce potenza sufficiente) o tramite l'adattatore di rete 12 V CC incluso. Se il LED POWER lampeggia in rosso, l'alimentazione USB è insufficiente; utilizzare quindi l'adattatore di rete.

Come selezionare una modalità preimpostata?

Tenere premuto il pulsante POWER e premere uno dei 5 tasti neri più alti della tastiera. Ogni tasto corrisponde a una preimpostazione diversa (Normale, Ivory, Pianoteq, Galaxy, Alicia's Keys). Il LED cambia colore per indicare la preimpostazione attiva.

Cosa fare se non viene emesso alcun suono durante l'esecuzione?

Verificare che il software host (ad esempio un pianoforte virtuale) sia configurato correttamente e che il canale MIDI sia corretto. Assicurarsi che il VPC1 sia riconosciuto dal computer. Consultare anche le impostazioni della curva di velocità e dello scostamento di velocità nel software VPC Editor.

La pedaliera non funziona, cosa fare?

Verificare che la pedaliera (F-30 inclusa) sia collegata correttamente alla presa pedale. Nel software VPC Editor, controllare il parametro Pedal CC# (numero di controllo pedale) e assicurarsi che il software host riconosca la pedaliera.

Cosa significano i diversi colori del LED POWER?

Il LED indica la modalità preimpostata: rosso per Preimpostazione 1, arancione per Preimpostazione 2, verde per Preimpostazione 3, arancione lampeggiante per Preimpostazione 4, verde lampeggiante per Preimpostazione 5. Un lampeggio rosso significa errore di alimentazione; rosso e verde che lampeggiano lentamente indica un aggiornamento in corso; veloce segnala un errore di aggiornamento.

Come aggiornare il firmware del VPC1?

Scaricare l'ultimo firmware dal sito Kawai. Collegare il VPC1 al computer tramite USB e seguire le istruzioni fornite con il file di aggiornamento. Durante l'aggiornamento, il LED lampeggia in rosso e verde lentamente. In caso di fallimento, il lampeggio diventa veloce; riprovare.

Posso usare il VPC1 senza adattatore di rete?

Sì, se il computer fornisce potenza sufficiente tramite la porta USB. Tuttavia, se il LED POWER lampeggia in rosso, indica potenza insufficiente e l'adattatore di rete è necessario. Per un utilizzo affidabile, si consiglia di utilizzare l'adattatore fornito.

Come pulire la tastiera e il corpo?

Utilizzare un panno morbido leggermente imbevuto di acqua tiepida, ben strizzato. Non usare mai benzene, diluenti o prodotti abrasivi che potrebbero scolorire o deformare l'apparecchio.

Quali software per pianoforte sono compatibili con le preimpostazioni di fabbrica?

Le preimpostazioni di fabbrica sono ottimizzate per Ivory (Synthogy), Pianoteq (MODARTT), Galaxy Pianos (Galaxy Instruments) e Alicia's Keys (Native Instruments). È possibile creare curve personalizzate con il software VPC Editor per altri software.

MANUALE UTENTE VPC1 KAWAI

Il simbolo raffigurante un lampo all'interno di un triangolo, avverte della presenza, all'interno dei componenti dello strumento, di un "voltaggio pericoloso" di rilevanza tale da costituire rischio di scarica elettrica.

Il simbolo raffigurante un punto esclamativo all'interno di un triangolo, informa che lo strumento e dotato di importanti istruzioni per l'operativita e la manutenzione dello stesso.

RISCHI
indica possibilità di pericolo con conseguenze molto gravi alla persona a causa di errato utilizzo del prodotto.

Il prodotto deve essere connesso ad un adattatore avente l'esatto voltaggio.

- Quando usate l'adattatore controllate che sia del voltaggio esatto.

● Non tenere conto di quanto sopra puo causare danni gravi allo strumento

Non inserire o togliere la spina con le mani bagnate.

Puo causare una scarica elettrica.

Non far penetrare corpi estranei.

Non appoggiare oggetti contenenti liquidi. Acqua, chiodi e forcine possono danneggiare lo strumento.

Non utilizzare a lungo le cuffie con diffusione ad alto volume.

Farlo puo causare problemi all'udito.

Non appoggiarsi pesantemente allo strumento.

Potreste sbilanciarlo e farvi male.

Non usare lo strumento in ambienti particolarmente umidi o vicino all'acqua.

Potreste causare un corto circuito con conseguente pericolo di scossa elettrica o incendio.

Non smontare, riparare o modificare il prodotto.

Farlo puo causare danni allo strumento o generare corto circuito.

Non staccare la spina tirando il cavo.

- Il cavo si puo danneggiare e provocare incendio, scarica elettrica o corto circuito.

Lo strumento non e completamente scollegato dalla corrente elettrica anche se e spento. Se lo strumento non viene usato per lungo tempo e consigliabile togliere la spina dalla relativa presa

- In presenza di temporali si potrebbero verificare incendi o provocare il surriscaldamento dello strumento.

Questo prodotto puo essere dotato di una spina polarizzata (uno spinotto più largo dell'altro). Questa e una caratteristica di sicurezza. Se non riuscite ad inserire la spina nella presa, contattate un elettricista per sostituire la vostra vecchia presa. Non manomettete la spina.

Spiegazione dei simboli

Prestare attenzione affinche mani o dita non vengano intrappolate.

indica azioni proibite quali lo smontaggio dello strumento.

iindica un'operazione che necessita di particolare attenzione quale il disinserimento della spina.

PRECAUZIONI Indica possibilità di danneggiamento o rottura del prodotto a causa di uso erroto.

Non usare lo strumento nei seguenti luoghi.

- vicino allefinestre dove vi e luce diretta.

● zone particolarmente calde (es. vicino ad un termosifone).

● zone particolarmente fredde o all'aperto.

- zone particolarmente umide.

● zone particolarmente polverose.

● zone dove lo strumento possa subire excessive vibrazione.

Non seguire queste indicazioni puo provocare danni allo strumento. Usare lo strumento solo in luoghi con clima temperato. (non in quelli a clima tropicale)

● Non appoggiare per lungo tempo lo strumento su un fianco.

● Non suonare lo strumento da angolazioni insolite.

Fare cio puo fare pressione sulla meccanica e causarne la rottura.

Usare solo l'adattatore AC in dotazione allo strumento.

● Non usare altri tipi di adattatori AC.

Non usare l'adattatore AC in dotazione o il cavo AC con altre apparecchiature.

Prima di inserire la spina assicurarsi che lo strumento ed eventuali altri dispositivi siano spenti.

In caso contrario lo strumento puo subire danni.

Non trascinare lo strumento.

Lo strumento e pesante e necessita di 2 o più persone per lo spostamento. Trascinarlo puo causargli delle rotture.

Controllare che il cavo di connessione non sia aggrovigliato.

Si potrebbe danneggiare provocando hamme, scarica elettrica o corto circuito.

Non pulire con benzina o solventi.

- Il prodotto si puo scolorire o deformare.

● Pulire con panno morbido bagnato in acqua tiepida e ben strizzato

Non salire sullo strumento o esercitare eccessiva forza.

Puo deformarsi o cadere rompendosi e causandovi ferite.

Non mettere sullo strumento sorgenti a fiamma nuda. (es.:candele accese)

● Tali oggetti potrebbero cadere provocando un incendio.

Non impedire la ventilazione coprendo le relative coperture con giornali, tovaglie, tende, ecc.

In caso contrario lo strumento si potrebbe surriscaldare causando incendio.

Lo strumento deve essere posizionato in modo tale da non pregiudicare la giusta ventilazione. Assicurare una distanza minima di 5 cm. tutt'intorno allo strumento per una adeguata ventilazione.

Lo strumento deve essere riparato nel centro assistenza qualificato quando:

Il cavo elettrico o la spina sono stati danneggiati.

- Oggetti sono caduti sullo strumento o del liquido e entrato nello stesso.

- Il prodotto e stato esposto alla pioggia.

- Il prodotto non funziona normalmente o mostra un notevole cambiamento nelle proprie funzioni.

- Il prodotto e caduto, o le parti interne sono danneggiate.

Nota bene

Qualora si verificassero delle anomalie, spegnere subito lo strumento, togliere la spina e contattare il negozio dove avete acquistato lo strumento.

Avvertenza agli utenti sullo smaltimento di questo prodotto

Se sul vostro prodotto e presente questo simbolo per il riciclo dei materiali significa che, alla fine della vita del vostro strumento, dovete eliminarlo separatamente dagli altri rifiuti portandolo presso un appropriato centro di raccolta.

Non dovete assolutamente unirlo ai normali rifiuti domestici. Una corretta gestione nell'eliminazione di questi prodotti preverra potenziali effetti negativi sull'ambiente e sulla salute degli uomini.

Per ulteriori informazioni preghiamo contattare la vostra Autorita locale. (Solo per Unione Europea)

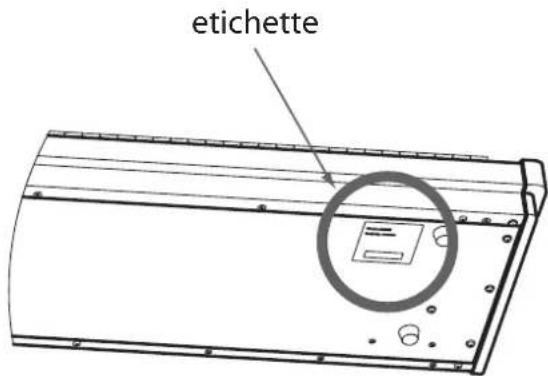

L'etichetta recante il nome del modello e posta sul lato inferiore dello strumento, come di seguito indicato.

Guida introduttiva

Grazie per aver acquistato il Kawai VPC1.

Questo manuale utente contiene importanti informazioni sull'uso e sulle operazioni di VPC1. Leggere attentamente tutte le sezioni e tenere questo manuale a portata di mano per le successive consultazioni.

Nome delle parti e funzioni

1. Pulsante alimentazione

Questo pulsante viene utilizzato per accendere e spegnere lo strumento. All'avvio, il LED si accenderà.

Lo stato del VPC1 verrà indicato dal colore del LED del pulsante POWER come segue:

Stato dello strumento Colore del LED del pulsante di alimentazione
Preset 1 Rosso
Preset 2 Arancione
Preset 3 Verde
Preset 4 Arancione lampeggiante
Preset 5 Verde lampeggiante
Aggiornamento VPC1	Rosso e verde lampeggianti lentamente (intervallo 2 secondi)
Aggiornamento errori	Rosso e verde lampeggianti velocemente (intervallo 0.2 secondi)
Errore di alimentazione	Rosso lampeggiante

⚠ VPC1 dispone di una funzione di risparmio energetico che spegnerà lo strumento dopo un certo periodo di inattività.

Per ulteriori informazioni consultare il manuale PDF del software VPC Editor.

1. Presa DC IN (12 V)

Questa presa viene utilizzata per collegare l'alimentatore AC in dotazione alla presa DC IN del VPC1.

3. Presa pedale

Questa presa viene utilizzata per collegare il pedale in dotazione al VPC1.

4. Connettori MIDI IN/OUT

Le prese vengono utilizzate per collegare lo strumento ad un dispositivo MIDI esterno ( altri strumenti musicali o computer) per poter trasmettere e ricevere dati MIDI.

5. Connettore USB to Host

Questa porta viene utilizzata per collegare lo strumento al computer a mezzo di un cavo USB "B ad A" per poter trasmettere e ricevere dati MIDI.

L'adattatore AC è necessario per collegare VPC1 ad un dispositivo/computer utilizzando i connettori MIDI.

Quando VPC1 viene collegato al computer con un cavo USB, l'alimentatore AC non è necessario in quanto la potenza sarà fornita attraverso i connettori USB.

Comunque, in alcuni casi, i connettori USB del computer potrebbero essere insufficienti per alimentare correttamente VPC1. In questo caso il LED del pulsante POWER lampeggerà in colore rosso per indicare che è necessario l'utilizzo dell'alimentatore AC.

Se l'aggiornamento di VPC1 non è stato completato con successo, il LED rosso e verde del pulsante POWER lampeggerà velocemente (intervallo 0.2 secondi). In questo caso, provare ad aggiornare nuovamente VPC1

Setup

Requisiti di sistema

Windows
Computer	Computer con porta USB e che soddisfa i requisiti per l'esecuzione di Microsoft Windows 7/Vista/XP
OS Windows 7 o Vista o XP (con il più recente service pack)
Mac
Computer	Computer Apple Macintosh con porta USB e che soddisfa i requisiti per l'esecuzione di Mac OS X
OS Mac OS X 10.4 o più recenti

Il driver KAWAI USB-MIDI e VPC Editor non supportano Mac OS.

Installazione

VPC1 verrà automaticamente riconosciuto dal computer senza la necessità di ulteriori drivers. Quando la tastiera dello strumento viene collegata alla porta USB del computer tramite il cavo USB in dotazione e la si accende, il sistema operativo del driver USB-MIDI verrà installato automaticamente dopo di che lo strumento sarà pronto per essere usato. A questo punto, è possibile configurare dal computer l'impostazione dello strumento o creare curve di tocco con il software VPC Editor.

Prima di utilizzare il software VPC Editor, seguire i seguenti passaggi per installare il driver Kawai USB-MIDI e il software VPC Editor.

Si raccomanda di installare il driver USB-MIDI per ottenere un ambiente più stabile anche se non viene usato il software VPC Editor.

Per poter installare o disinstallare il driver Kawai USB-MIDI e il software VPC Editor, è necessario disporre dei privilegi di "Amministratore". Per ulteriori informazioni, contattare l'amministratore di sistema.
⚠️ Quando si installa il driver KAWAI USB-MIDI e il software VPC Editor, scollegare tutti i dispositivi USB tranne quelli della tastiera e del mouse.
⚠️ Quando si collega VPC1 al computer con un cavo USB, potrebbe essere necessario un po' di tempo per stabilire la comunicazione.

Se VPC1 e il computer sono collegati tramite un hub USB e il comportamento risulta

instabile, collegare direttamente VPC1 a una porta USB del computer.
⚠️ Quando VPC1 viene attivato/disattivato, o il cavo USB viene collegato/scollegato durante una delle seguenti operazioni, potrebbe capitare che il comportamento di VPC1 o del computer diventi instabile.

• Durante l'installazione del driver Kawai USB-MIDI.
• All'avvio del computer.
• Mentre è in esecuzione un'applicazione MIDI.
• Durante la comunicazione con il computer.
• Mentre il computer è pronto e in attesa in modalità risparmio energetico

A seconda della configurazione del computer, la funzione USB potrebbe operare in modo non corretto. Leggere attentamente il manuale utente del computer, quindi effettuare le impostazioni corrette.

Il driver Kawai USB-MIDI e VPC Editor non sono compatibili con il sistema operativo Mac ma solo con quello di Windows.

Installare il driver USB-MIDI

1. Scaricare il driver Kawai USB-MIDI dal sito Kawai:
   http://www.kawai.co.jp/worldwide/support/downloads.html
2. Estrarre il file compresso e eseguire il programma di installazione "DPInst.exe".
3. Quando appare la finestra "Kawai USB MIDI Device Installer", cliccare "Next".
4. Verrà visualizzato "End User License Agreement". Per accettare i termini, selezionare "I accept this EULA", quindi cliccare "Next".
5. Quando alla fine dell'installazione appare il messaggio "Installation complete!", cliccare "Finish".

Installare il software VPC Editor

1. Scaricare il software Kawai VPC Editor dal sito Kawai:
   http://www.kawai.co.jp/worldwide/support/downloads.html
2. Estrarre il file compresso e eseguire il programma di installazione "SETUP.exe".
3. Quando appare la videata "Kawai VPC Editor - InstallShield Wizard", cliccare "Next".
4. Apparirà "License Agreement". Per accettare i termini, selezionare "I accept the terms in the license agreement", quindi cliccare "Next".
5. Verrà visualizzata la cartella di destinazione per l'installazione. Se si vuole installare VPC editor in questa cartella, cliccare "Next". Se si desidera installare VPC Editor in un'altra cartella, cliccare "Change" per modificare il percorso di installazione e, dopo aver selezionato la destinazione desiderata, cliccare "Next".
6. Apparirà il messaggio "Ready to Install the Program", cliccare "Install".
7. Quando alla fine dell'installazione appare il messaggio "Installshield Wizard Completed", cliccare "Finish".

Il manuale PDF

Il software VPC Editor comprende un manuale PDF.

Per i dettagli sulla panoramica e le operazioni del software VPC Editor, consultare il manuale PDF.

Usare il manuale PDF

1. Quando viene lanciato il software VPC Editor, cliccare sul pulsante del logo KAWAI per visualizzare le informazioni sulla versione.
2. Cliccare il pulsante HELP.

Selezionare la modalità Preset

VPC1 dispone di cinque modalità preset che consentono di salvare le varie curve di tocco create con il software VPC Editor oppure le impostazioni dello strumento.

Ulteriori informazioni sul salvataggio delle impostazioni come presets sono disponibili nel manuale PDF del software VPC Editor.

La sezione che segue descrive come selezionare le modalità preset con VPC1.

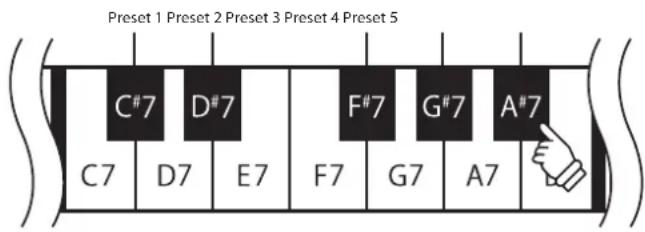

Tenere premuto il pulsante POWER, quindi premere uno dei 5 tasti neri più alti per selezionare una modalità preset.

Quando la modalità preset assegnata al tasto premuto è stata selezionata, il colore del LED del pulsante POWER cambierà.

All'accensione, il preset utilizzato in precedenza verrà selezionato automaticamente. Alla prima accensione, verrà selezionato Preset1.

Oltre ad una curva di tocco standard, sono anche disponibili, come preset di fabbrica, diverse altre curve di tocco adatte ai più popolari software per pianoforte.

Preset	Stato LCD di alimentazione	Curva di tocco Descrizione
1	Rosso Normal Una curva di tocco standard.
2	Arancione Ivory		Una curva di tocco adatta al software Ivory sviluppato da Synthogy.
3	Verde Pianoteq		Una curva di tocco adatta al software Pianoteq sviluppato da MODARTT.
4	Arancione lampeggiante	Galaxy	Una curva di tocco adatta al software Galaxy Pianos sviluppato da Galaxy Instruments.
5	Verde lampeggiante	Alicia's Keys	Una curva di tocco adatta al software Alicia's sviluppato da Native Instruments.

Risoluzione problemi

Non si accende

• VPC potrebbe essere collegato al computer non si accende tramite un hub USB?
  Collegarlo direttamente alla porta USB del computer senza l'utilizzo dell'hub.
• Il LED del pulsante POWER è rosso lampeggiante?
  Se il pulsante POWER è rosso lampeggiante, significa che la potenza fornita dal computer tramite il bus USB è insufficiente. In questo caso, utilizzare l'alimentatore AC in dotazione.

Il dispositivo o software collegato non risponde.

• Il cavo USB o il cavo MIDI è collegato correttamente?
• Il computer ha rilevato il collegamento di VPC1?
  Leggere attentamente il manuale del computer collegato e assicurarsi che VPC1 sia riconosciuto dallo stesso.

A seconda della configurazione hardware del computer, VPC1 può non essere rilevato correttamente quando si utilizza una connessione USB.

- Il software o il dispositivo collegato potrebbe non supportare questa funzionalità. Consultare il manuale del dispositivo collegato o del software.

Quanto si premono i tasti non viene prodotto alcun suono.

• Controllare le impostazioni del canale di trasmissione e dell'uscita del software VPC Editor.
• Il software della sorgente di suono è stato configurato correttamente?

La velocità della tastiera non funziona.

- Controllare le impostazioni della curva di tocco e il parametro di velocità del software VPC Editor.

Il suono aumenta solo su determinati tasti della tastiera.

- Controllare il parametro della velocità del software VPC Editor.

I messaggi non vengono inviati o ricevuti dalle porte MIDI o USB.

- Controllare le impostazioni del canale di trasmissione MIDI e l'output del software VPC Editor.

Il pedale in dotazione non funziona

• Il pedale è stato collegato correttamente?
• Controllare l'assegnazione del pedale CC del software VPC Editor.
• Il software della sorgente di suono da utilizzare è stato impostato correttamente?

Caratteristiche tecniche

Tastiera	88 tasti in legno con superficie Ivory Touch, meccanica RM3 Grand II , simulazione doppio scappamento
Terminali di collegamento	presa pedale, connettori MIDI (IN/OUT), porta USB to HOST, connettore di alimentazione (DC IN 12V)
Alimentazione	USB Bus alimentato (tramite porta USB) Adattatore DC 12 V AC
Consumo energetico	- Con alimentazione USB Bus: 1,0 W- Con adattatore AC: 3,0 W
Dimensioni	138 (W) x 42,5 (D)x18,5 (H) cm
Peso	29,5 kg
Contenuto della confezione	Manuale utente (questo manuale), Cavo USB, Adattatore di alimentazione AC, Cavo di alimentazione, Pedale F-30, Leggio

※ L'estetica e le caratteristiche tecniche possono variare senza preavviso.
※ Gli strumenti virtuali 'Ivory', 'Pianoteq', 'Galaxy' e 'Alicia's Keys' sono tutti marchi registrati dei rispettivi proprietari.
