Tipo di prodotto	Frigorifero-congelatore combinato
Marca	Bosch
Modello	KGV36VLEA
Volume totale	Circa 300 L
Volume frigorifero	Circa 200 L
Volume congelatore	Circa 100 L
Dimensioni (A x L x P)	186 cm x 60 cm x 65 cm
Peso	Circa 70 kg
Alimentazione elettrica	220-240 V, 50 Hz
Illuminazione	LED (sostituibile dal servizio assistenza)
Ripiani frigorifero	4 ripiani in vetro regolabili
Ripiani congelatore	3 ripiani
Cassetti	1 cassetto per verdure, 1 cassetto per frutta
Portabottiglie	Sì, rimovibile
Porta reversibile	Sì (cerniere intercambiabili)
Sbrinamento frigorifero	Automatico
Sbrinamento congelatore	Manuale
Gas refrigerante	R600a (isobutano)
Istruzioni di sicurezza	Scollegare prima dell'intervento, indossare guanti protettivi
Ricambi disponibili	Guarnizioni, maniglie, cerniere, ripiani, cassetti, illuminazione LED, ecc.
Riparabilità da parte dell'utente	Sì, secondo il manuale di riparazione fornito

Domande frequenti - KGV36VLEA BOSCH

Come sostituire la guarnizione della porta del frigorifero?

Rimuovere prima la vecchia guarnizione estraendola dalla scanalatura agli angoli. Per montare la nuova guarnizione, riscaldatela con un asciugacapelli o acqua calda per ridarle forma, quindi spingetela gradualmente nella scanalatura iniziando dagli angoli. Assicurarsi che la scanalatura non sia danneggiata.

Come sostituire la maniglia della porta?

Scollegare l'apparecchio e aprire la porta. Rimuovere i due cappucci delle viti, svitare le due viti con un inserto Torx TX20, quindi rimuovere la maniglia. Il montaggio avviene nell'ordine inverso.

Come sbrinare il congelatore?

Lo sbrinamento del congelatore è manuale. Spegnere l'apparecchio, rimuovere gli alimenti e i cassetti, e lasciare la porta aperta affinché il ghiaccio si sciolga. Non utilizzare oggetti appuntiti per raschiare il ghiaccio.

Cosa fare se l'illuminazione LED non funziona più?

L'illuminazione LED è esente da manutenzione. Per sostituirla, scollegare l'apparecchio e rimuovere l'illuminazione spostandola verso sinistra e rilasciando i ganci. Il montaggio è l'opposto. Se non vi sentite a vostro agio, contattate il servizio assistenza.

Come regolare i ripiani del frigorifero?

I ripiani in vetro sono regolabili in altezza. Rimuovere il ripiano sollevandolo leggermente e tirandolo in avanti, quindi inserirlo all'altezza desiderata sui supporti laterali.

Come invertire il senso di apertura della porta?

L'inversione richiede lo smontaggio delle cerniere superiore, intermedia e inferiore, nonché della maniglia. Le procedure dettagliate sono nelle sezioni 4.3 a 4.5 del manuale. Si consiglia di chiamare un specialista a causa del peso dell'apparecchio.

Quali strumenti sono necessari per le riparazioni comuni?

Gli strumenti principali sono un inserto Torx TX20, un cacciavite piatto da 2.4 mm, una ventosa (∅50 mm) e un attrezzo speciale (rif. 00342180). Un elenco completo è fornito nella sezione 'Strumenti e aiuti'.

Dove trovare i ricambi per questo modello?

Utilizzare solo ricambi originali Bosch. È possibile ordinarli presso il servizio assistenza Bosch o sul sito web ufficiale. I ricambi includono guarnizioni, maniglie, cerniere, ripiani, cassetti e illuminazione LED.

Come pulire l'interno del frigorifero?

Scollegare l'apparecchio, rimuovere tutti gli alimenti e gli accessori. Pulire l'interno con un panno morbido e acqua tiepida saponata. Risciacquare e asciugare. Non utilizzare detergenti abrasivi o solventi.

Cosa fare in caso di interruzione di corrente prolungata?

Tenere la porta chiusa per mantenere il freddo. Gli alimenti congelati rimangono congelati per circa 24 ore se la porta non viene aperta. Non ricongelare alimenti parzialmente scongelati senza prima cuocerli.

MANUALE UTENTE KGV36VLEA BOSCH

▶ Extraire la tablette.

Consigli di riparazione - Combinazione frigorifero / congelatore

i Utilizzo del documento 267

1.1 Avvertenze importanti 267

1.1.1 Scopo 267

1.2 Spiegazione dei simboli 267

1.2.1 Livelli di pericolo 267

1.2.2 Simboli di pericolo 267

1.2.3 Struttura degli avvertimenti 268

1.2.4 Simboli generici 268

Sicurezza.... 269

2.1 Note generali sulla sicurezza.... 269

2.1.1 Tutti gli elettrodomestici.... 269

Strumenti e ausili.... 270

Riparazione....271

4.1 Sostituzione della guarnizione della porta 271

4.1.1 Smontaggio della guarnizione della porta 271

4.1.2 Montaggio della guarnizione della porta.... 271

4.2 Sostituzione della maniglia della porta 274

4.2.1 Smontaggio della maniglia della porta 274

4.2.2 Montaggio della maniglia della porta 274

4.3 Sostituzione della cerniera superiore della porta 275

4.3.1 Smontaggio della cerniera superiore della porta.... 275

4.3.2 Montaggio della cerniera superiore della porta.... 276

4.4 Sostituzione della cerniera centrale della porta.... 277

4.4.1 Smontaggio della cerniera centrale della porta.... 277

4.4.2 Montaggio della cerniera centrale della porta.... 277

4.5 Sostituzione della cerniera inferiore della porta.... 278

4.5.1 Smontaggio della cerniera inferiore della porta 278

4.5.2 Montaggio della cerniera inferiore della porta 278

4.6 Sostituzione del ripiano....279

4.6.1 Smontaggio del ripiano 279

4.6.2 Montaggio del ripiano 279

4.7 Sostituzione del portabottiglie....280

4.7.1 Smontaggio del portabottiglie....280

4.7.2 Montaggio del portabottiglie.... 280

4.8 Sostituzione del balconcino della porta....281

4.8.1 Smontaggio del balconcino della porta....281

4.8.2 Montaggio del balconcino della porta.... 281

4.9 Sostituzione del balconcino della porta regolabile 282

4.9.1 Smontaggio del balconcino della porta regolabile 282

4.9.2 Montaggio del balconcino della porta regolabile 282

4.10 Sostituzione del cassetto surgelati 283

4.10.1 Rimozione del cassetto surgelati 283

4.10.2 Inserimento del cassetto surgelati.... 283

4.11 Sostituzione del cassetto.... 284

4.11.1 Estrazione del cassetto 284

4.11.2 Inserimento del cassetto 284

4.12 Sostituzione del cassetto estraibile.... 285

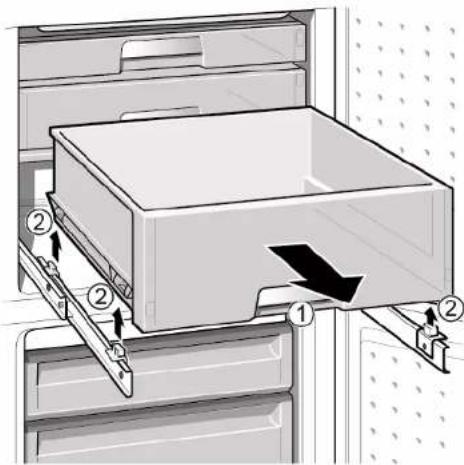

4.12.1 Rimozione del cassetto estraibile.... 285

4.12.2 Inserimento del cassetto estraibile.... 285

4.13 Sostituzione della luce a LED superiore.... 286

4.13.1 Smontaggio della luce a LED 286

4.13.2 Montaggio della luce a LED superiore.... 287

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
Utensile speciale [00342180]
Ventosa [00342224]	∅50 mm
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. If Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3. Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guamizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

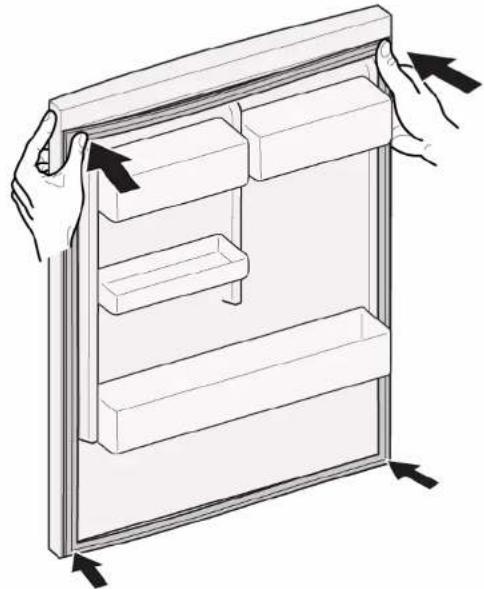

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guamizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della maniglia della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.

4.2.1 Smontaggio della maniglia della porta

1. Togliere i due tappi delle viti (1).
2. Svitare le due viti (2).
3. Smontare la maniglia della porta (3).

→ La maniglia della porta è rimossa.

La maniglia della seconda porta può essere rimossa nello stesso modo.

4.2.2 Montaggio della maniglia della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della cerniera superiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

4.3.1 Smontaggio della cerniera superiore della porta

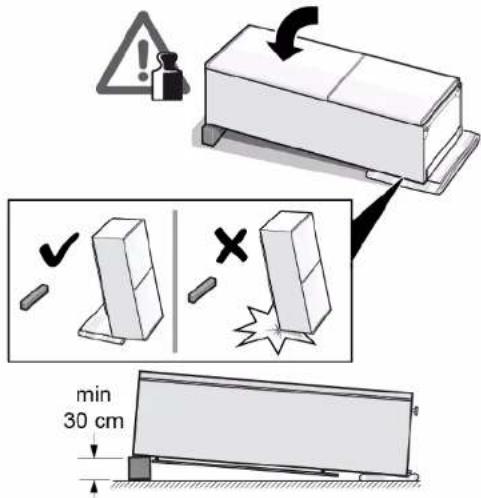

1. Coricare l'apparecchio sul retro.

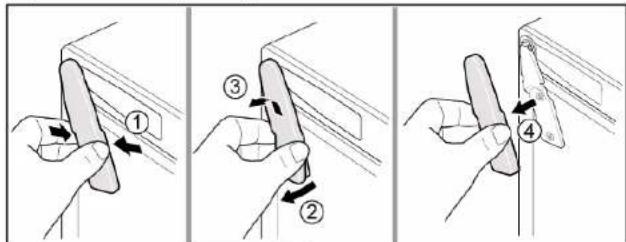

1. 1. Premere la copertura della cerniera superiore su entrambi i lati (1).

2. Tirare la copertura della cerniera superiore verso l'estemo (2).

3. Ruotare la copertura della cerniera (3).
4. Togliere la copertura della cerniera superiore (4).
5. Svitare le due viti (5).
6. Togliere la cerniera superiore (6).

La cerniera superiore è rimossa.

4.3.2 Montaggio della cerniera superiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione della cerniera centrale della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
√ La cerniera superiore della porta è rimossa.

4.4.1 Smontaggio della cerniera centrale della porta

1. Togliere la porta del comparto frigorifero (1).
2. Svitare le due viti (2).
3. Rimuovere la cerniera centrale (3).

→ La cerniera centrale è rimossa.

4.4.2 Montaggio della cerniera centrale della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione della cerniera inferiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
√ La cerniera superiore è rimossa.

√ La cemiera centrale è rimossa.

4.5.1 Smontaggio della cerniera inferiore della porta

▶ 1. Togliere la porta del comparto freezer (1).
2. Svitare la vite (2).
3. Ruotare la cerniera inferiore verso l'esterno (3).
4. Togliere la cerniera inferiore (4).

→ La cerniera inferiore della porta è rimossa.

4.5.2 Montaggio della cerniera inferiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.6.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.6.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del portabottiglie

Prerequisiti:

La porta è aperta.

4.7.1 Smontaggio del portabottiglie

▶ Estrarre il portabottiglie.

Il portabottiglie è rimosso.

4.7.2 Montaggio del portabottiglie

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.8.1 Smontaggio del balconcino della porta

- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.8.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del balconcino della porta regolabile

Prerequisiti:

La porta è aperta.

4.9.1 Smontaggio del balconcino della porta regolabile

- Spostare il balconcino della porta regolabile verso l'alto finché il balconcino della porta non si sgancia dal supporto.

Il balconcino della porta regolabile è rimosso.

4.9.2 Montaggio del balconcino della porta regolabile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Sostituzione del cassetto surgelati

Prerequisiti:

La porta è aperta.

4.10.1 Rimozione del cassetto surgelati

1. Estrarre completamente il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimosso.

4.10.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del cassetto

Prerequisiti:

La porta è aperta.

4.11.1 Estrazione del cassetto

1. Estrarre il cassetto inferiore (1).
2. Estrarre il cassetto superiore (2).

I cassetti sono rimossi.

4.11.2 Inserimento del cassetto

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.12 Sostituzione del cassetto estraibile

Prerequisiti:

La porta è aperta.

4.12.1 Rimozione del cassetto estraibile

▶ 1. Estrarre completamente il cassetto (1).
2. Togliere il cassetto estraibile (2).

Il cassetto estraibile è rimosso.

4.12.2 Inserimento del cassetto estraibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.13 Sostituzione della luce a LED superiore

Attrezzi speciali:

Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza tecnica o da tecnici autorizzati!

Prerequisiti:

√ L'apparecchio è scollegato dalla rete elettrica.
√ La porta è aperta.
√ Gli accessori interni superiori sono stati rimossi.

4.13.1 Smontaggio della luce a LED

1. Spostare la luce a LED sul lato sinistro.

Il collegamento elettrico della luce a LED è scollegato.

1. Sbloccare i fermi della luce a LED.

1. Togliere la luce a LED spostandola in avanti.

La luce LED è rimossa.

4.13.2 Montaggio della luce a LED superiore

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 400

Siguranța....401

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța

1. Lučko LED premaknite v levo.
