| Tipo di prodotto | Condizionatore d'aria portatile con pompa di calore |
| Modello | SOGNIDORO-12E |
| Marca | Comfee |
| Capacità di raffreddamento | 12.000 BTU/h (circa 3,5 kW) |
| Capacità di riscaldamento | Circa 12.000 BTU/h (modalità pompa di calore) |
| Alimentazione elettrica | 220-240V ~ 50Hz |
| Consumo energetico (raffreddamento) | Circa 1200W |
| Tipo di refrigerante | R32 (infiammabile) |
| Modalità operative | Auto, Raffreddamento, Deumidificazione, Ventilazione, Riscaldamento |
| Velocità della ventola | Bassa, Media, Alta, Automatica |
| Intervallo timer | 0-24 ore (Accensione/Spegnimento automatico) |
| Modalità Sleep/Eco | Sì (la temperatura si regola gradualmente) |
| Funzione oscillazione | Sì (oscillazione automatica delle alette) |
| Ionizzatore | Sì (opzionale, premere il pulsante Fan per 3 secondi) |
| Controllo wireless | Opzionale (tramite pulsante, compatibile con app) |
| Telecomando | Incluso con funzione Follow Me |
| Filtro dell'aria | Lavabile, pulire ogni 2 settimane |
| Tipo di drenaggio | Continuo (scarico superiore/inferiore) o vassoio inferiore manuale |
| Metodo di installazione | Finestra (a battente o scorrevole) o parete (con kit) |
| Caratteristiche di sicurezza | Riavvio automatico, ritardo di 3 minuti, allarme vassoio pieno (P1), precauzioni per refrigerante infiammabile |
| Accessori inclusi | Tubo di scarico, kit per finestra scorrevole, telecomando, batterie, guarnizioni in schiuma, tubo di drenaggio, staffa di sicurezza |
Domande frequenti - SOGNIDORO-12E COMFEE
Domande degli utenti su SOGNIDORO-12E COMFEE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Condizionatore in formato PDF gratuitamente! Trova il tuo manuale SOGNIDORO-12E - COMFEE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SOGNIDORO-12E del marchio COMFEE.
MANUALE UTENTE SOGNIDORO-12E COMFEE
Manuale utente e installazione
SOGNIDORO-09E
SOGNIDORO-12E
Leggere con attenzione questo manuale prima di utilizzare il prodotto e conservarlo per la consultazione futura.
comfee
Sommario
Precauzioni di sicurezza pag. 3-4
Preparazione pag. 5
Installazione pag. 6-10
Funzionamento pag. 11-13
Manutenzione pag. 14
Soluzione Inconvenienti pag. 15
Progettazione e Conformità pag. 15
Smaltimento del prodotto pag. 16
Informazioni sull'assistenza
pag. 16-19
Precauzioni di sicurezza
Attenzione: leggere queste indicazioni prima di utilizzare il prodotto.
- La non corretta installazione del prodotto può essere causa di danni o lesioni.
- L'installazione e la manutenzione devono essere eseguite in conformità con le norme vigenti, da personale autorizzato.
- Utilizzare unicamente accessori e componenti originali per l'installazione del prodotto.
- L'impiego di parti e componenti non originali può causare perdite d'acqua, scosse elettriche, incendio o danni a cose e persone. Assicurarsi che l'alimentazione elettrica al prodotto sia operata attraverso una presa collegata a terra e caratterizzata da tensione adeguata.
- Il cavo elettrico del prodotto è dotato di una spina equipaggiata con connettore di terra. Le caratteristiche della tensione di alimentazione possono essere rilevate dalla targhetta del prodotto applicata sul retro dello stesso.
- Assicurarsi che l'unità sia posizionata su una superficie piana e orizzontale. La mancata osservanza di questa prescrizione può causare danni o l'emissione di rumori e vibrazioni eccessive.
- Le aperture delle unità devono essere libere da ostacoli e garantire un corretto transito dell'aria attraverso di esse.
- Non modificare la lunghezza del cavo di alimentazione del prodotto e non utilizzare cavi di prolunga di tipologia non idonea. Non utilizzare multi-prese e adattatori di altra tipologia per suddividere il collegamento di una presa comune con altri dispositivi. L'applicazione impropria di adattatori o altri sistemi per la condivisione di prese elettriche può causare incendio o scosse elettriche.
-
Non installare il prodotto in locali molto umidi quali bagni e lavanderie. L'eccessiva umidità presente in questi ambienti può causare danni ai componenti elettrici e provocare cortocircuiti.
-
Non installare il prodotto in locali che possono essere esposti alla presenza di gas combustibili o esplosivi. L'inosservanza di questa prescrizione può causare il rischio di incendio o esplosione
- Il prodotto è dotato di ruote piroettanti, per il trasporto. Non utilizzare il prodotto su tappeti o superfici irregolari. Si potrebbero causare danni alle ruote.
- In caso di necessità di riparazione o assistenza da prestare al prodotto, contattare il rivenditore o un centro assistenza tecnica autorizzato dal costruttore degli apparecchi.
- Non connettere all'alimentazione elettrica ed utilizzare un prodotto che appare aver subito un urto o danneggiato.
- Se il funzionamento del prodotto appare improprio o irregolare o se si avvertono sintomi anormali durante l'utilizzo del prodotto, arrestare immediatamente il prodotto e disconnetterlo dall'alimentazione elettrica.
- Ispezionare il prodotto visivamente per verificare che non siano presenti danni. Se si sospetta che sia presente un danno o un malfunzionamento di qualunque natura, contattare il venditore o il centro assistenza tecnica autorizzato dal produttore più vicino.
- In caso di temporali, scollegare il prodotto dalla presa elettrica per evitare che possa essere danneggiato dai fulmini o dalle scariche atmosferiche.
- Il prodotto non deve essere utilizzato dai minori di anni 8 o da persone anche di età superiore, che non siano in possesso di adeguata capacità fisiche, mentali o motorie, o che non abbiano esperienza specifica nell'impiego del prodotto stesso. Gli utilizzatori devono essere consapevoli dell'uso del prodotto in maniera sicura e devono essere informati sui rischi e sui danni che possono essere cagionati dall'utilizzo non corretto. I bambini non devono utilizzare il prodotto come giocattolo. La pulizia e la manutenzione del prodotto non devono essere eseguite da bambini
Precauzioni di sicurezza
- I bambini devono sempre essere sorvegliati quando si trovano in prossimità del condizionatore.
- Se il cavo di alimentazione è danneggiato, non utilizzare il prodotto e scollegarlo immediatamente dalla presa elettrica. Il cavo danneggiato deve essere sostituito da un centro assistenza tecnica autorizzato dal produttore con uno di tipologia adeguata
- Prima di ogni operazione di movimentazione, pulizia e manutenzione del prodotto, rimuovere la spina di alimentazione dalla presa.
- Non applicare al cavo di alimentazione del prodotto nessun tipo di variatore di velocità o sistema di controllo esterno: si possono generare incendi.
- Questo prodotto contiene refrigerante R290 classificato come infiammabile.
- Non utilizzare dispositivi o mezzi non ammessi dal produttore per accelerare
i processi di sbrinamento o per rimuovere il ghiaccio dagli scambiatori di calore. - Il prodotto deve essere conservato in ambienti chiusi privi di potenziali fonti di innesco (Es. fiamme libere, riscaldatori elettrici o a gas, etc.).
• Non perforare o bruciare l'unità. - Il fluido refrigerante contenuto nel prodotto è inodore.
- L'unità deve essere conservata in ambienti ben ventilati la cui superficie corrisponde ad almeno 12m².
- Rispettare le normative sui refrigeranti infiammabili vigenti nel territorio di applicazione del prodotto.
- Mantenere tutte le aperture di ventilazione del prodotto libere da ostruzioni.
- Conservare il prodotto in luoghi dove possano essere evitati danneggiamenti meccanici dello stesso.
- Il personale addetto alle riparazioni o alla manutenzione del prodotto deve essere in possesso delle corrette conoscenze sul prodotto e sul tipo di fluido refrigerante da esso impiegato.
- Si raccomanda di contattare il venditore o un centro assistenza tecnica autorizzato dal produttore per le attività di verifica sul prodotto stesso.
Preparazione
Installazione
Selezione del luogo di installazione
Il luogo di installazione selezionato per il prodotto deve soddisfare i seguenti requisiti:
- Essere caratterizzato da una superficie piana e solida per evitare la propagazione di vibrazioni e rumori.
- Essere prossimo a una presa di elettricità provvista di collegamento di terra.
- Essere in grado di alloggiare il contenitore per lo scarico del liquido di condensa o in prossimità di un punto di scarico.

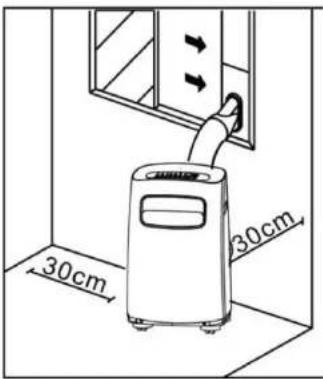

- L'unità deve distare da pareti o altri ostacoli almeno 30 cm.
- Le aperture di aspirazione e mandata aria, oltre che il ricevitore del comando infrarossi devono essere libere da oggetti che possano ostruirle anche solo parzialmente.
Il mancato rispetto delle indicazioni sopra può causare malfunzionamento e danni al prodotto.
Le immagini contenute nel manuale sono da intendersi come indicative. Il reale aspetto del prodotto, dei componenti e degli accessori, può differire da quanto indicato. Il manuale non comprende informazioni relative al telecomando, contenute in un fascicolo separato.
Installazione
Attrezzature necessarie
• Cacciavite Philips dimensione media
- Metro a nastro
- Seghetto per metalli (in caso sia necessario accorciare l'adattatore finestra)
Accessori
L'adattatore finestra si alloggia in serramenti di larghezza compresa tra 67 e 123 cm. In caso di larghezza inferiore, è necessario accorciare l'adattatore tagliando la parte eccedente.
Componente Descrizione Quantità
| Raccordo unità, tubo estensibile, raccordo per adattatore finestra, raccordo per tappo a parete | 1 pezzo ciascuno | |
| Tappo a parete 1 pezzo | ||
| Adattatore finestra (composto da 3 parti) 1 pezzo | ||
| Viti e tasselli 1 sacchetto | ||
| Sigillante | 5 pezzi assortiti | |

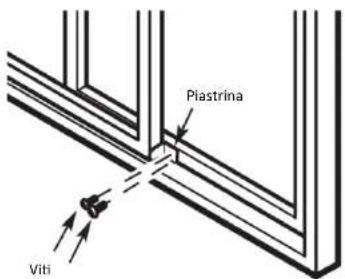

| Piastrina e viti 1 sacchetto | ||
| Tubo scarico condensa 1 pezzo | ||
| Avvolgicavo 1 pezzo | ||
| Telecomando e batterie (Opzionale) 1 Pezzo |
Gli accessori forniti a corredo con i prodotti potrebbero differire da quelli indicati in relazione al mercato di destinazione dei prodotti.

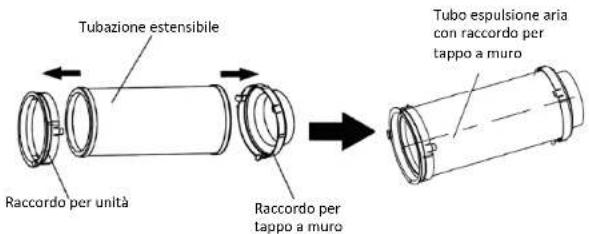

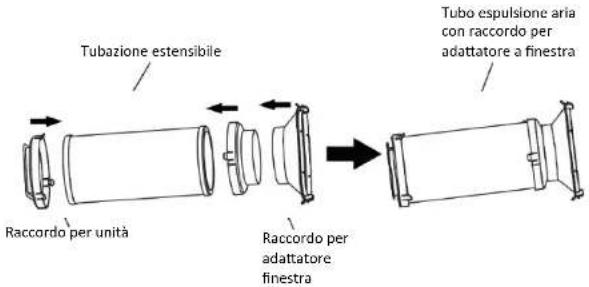

Assemblaggio del tubo di espulsione aria
Assemblare la tubazione espulsione aria applicando su un lato il raccordo per l'unità e sull'altro il raccordo per l'adattatore finestra o quello per il tappo a parete, in funzione della condizione di installazione da utilizzare
Installazione
NOTA

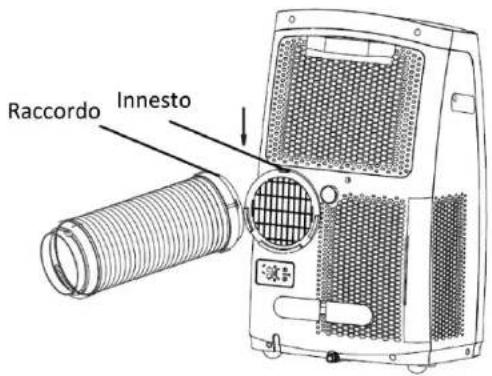

Applicare l'estremità del tubo opposta a quella del raccordo dell'adattatore nella macchina, facendo scorrere il raccordo nel senso indicato dalla freccia
Gli accessori forniti a corredo con i prodotti potrebbero differire da quelli indicati in relazione al mercato di destinazione dei prodotti.
REGOLAZIONE LARGHEZZA ADATTATORE
In relazione alla larghezza della finestra fare scorrere la parte interna dell'adattatore fino a raggiungere la dimensione desiderata.
1 Afferrare le due parti del kit finestra con le mani.
2 Estrarre il kit finestra sino alla larghezza della finestra.
3 Segnale la posizione che la parte scorrevole dell'adattatore deve assumere.
4 Applicare la vite di fissaggio nel foro immediatamente prossimo alla posizione segnata per assicurare che la larghezza del pezzo rimanga costante
Gli accessori forniti a corredo con i prodotti potrebbero differire da quelli indicati in relazione al mercato di destinazione dei prodotti.
Installazione

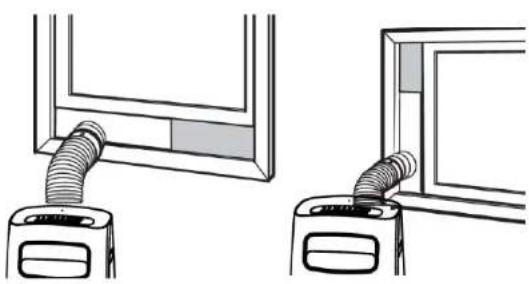

FINESTRA CON ANTA SCORREVOLE VERTICALE
1 Applicare il nastro sigillante al perimetro della finestra.
2 Applicare il Kit finestra al serramento ed espandere lo scorrevole fino a compensare la larghezza del serramento stesso.
3 Chiudere l'anta scorrevole fino a farla aderire all'adattatore finestra.
4 Inserire ulteriore sigillante nelle aree rimaste aperte per completare la sigillatura. Se necessario, fissare con la finestra con la piastrina e le viti
FINESTRA CON ANTA SCORREVOLE ORIZZONTALE
1 Applicare il nastro sigillante al perimetro della finestra.
2 Applicare il Kit finestra al serramento ed espandere lo scorrevole fino a compensare la larghezza del serramento stesso.
3 Chiudere l'anta scorrevole fino a farla aderire all'adattatore finestra.
4 Inserire ulteriore sigillante nelle aree rimaste aperte per completare la sigillatura. Se necessario, fissare con la finestra con la piastrina e le viti
Installazione
FINESTRA CON ANTA SCORREVOLE VERTICALE E ORIZZONTALE
5 Collegare il prodotto con la tubazione e i raccordi a corredo all'adattatore per metterlo in servizio Inserire ulteriore sigillante nelle aree rimaste aperte per completare la sigillatura.

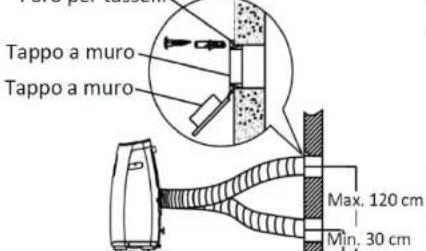

FORO SCARICO ARIA A PARETE
• Realizzare nella parete un foro da 125mm di diametro
- Applicare il tappo a parete al foro utilizzando i tasselli e le viti fornite a corredo
- Collegare il raccordo per lo scarico a parete al tappo a muro
- Collegare il tubo estensibile all'unità
Foro per tasselli
Per garantire un corretto funzionamento, non realizzare curve sulla tubazione e non estendere lo prolungare la tubazione rispetto alla lunghezza massima

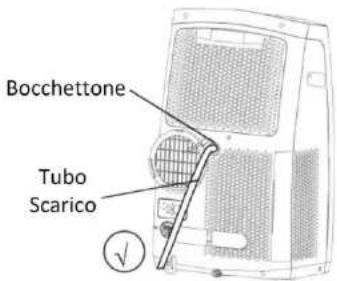

Durante la modalità Dry e in caso di utilizzo della modalità Cool con elevati valori di umidità ambientale, collegare la tubazione di scarico liquido di condensa al bocchettone indicato, dopo aver rimosso il tappo in gomma.
Fare in modo che l'estremità del tubo rimanga aperta e non entri in contatto con il liquido contenuto nel recipiente di raccolta.
Lo scarico condensa avviene per gravità. Il tubo non deve realizzare percorsi verso una posizione superiore a quella del bocchettone di scarico.
Se il livello del liquido di condensa nel serbatoio dell'unità supera il livello massimo ammesso, l'unità sospende il funzionamento ed emette una sequenza di 8 segnali acustici al termine dei quali è visualizzato il codice guasto P1. In questa condizione il ventilatore continua a funzionare.
Per ripristinare il funzionamento del prodotto, rimuovere il tappo di scarico del liquido di condensa posto sul fondo dell'unità e far drenare tutto il liquido accumulato nel prodotto. Al termine, riposizionare il tappo e riavviare il prodotto.
Accensione/spegnimento dell'unità
Sleep
Avvio/arresto della modalità Sleep.
Se premuto per 3 secondi consecutivamente, resetta il segnale pulizia filtri.
Fan
Regolazione della velocità del ventilatore: ad ogni pressione la velocità cambia nella sequenza Low-Mid-High-Auto
Swing
Avvio/arresto della oscillazione continua dei deflettori aria. Se premuto durante l'oscillazione, il deflettore si arresta nella posizione in cui si trova
Timer
Se premuto a unità spenta attiva la funzione Timer On. Se premuto a unità avviata, attiva la funzione Timer Off.
Dopo la pressione del pulsante, premere i pulsanti +/- per impostare il numero di ore impostate per lo spegnimento/accensione
Mode
Variazione della modalità operativa: ad ogni pressione la modalità varia tra AutoCool-Dry-Fan.
+/-
Regolazione della temperatura impostata (1°C per pressione). In caso ditimer permette di regolare gli orari di attivazione/spegnimento differito tra 0 e 24h.
Se premuti contemporaneamente per 3 secondi, commutano l'indicazione temperatura in °F.
Funzionamento
DISPLAY LED
Il display mostra la temperatura impostata per il funzionamento in °C o °F e viene utilizzato per visualizzare le modalità di impostazione del timer. In caso di modalità Dry o Fan, il display mostra il valore della temperatura ambiente.
Il display mostra anche i codici guasto in caso di avaria del sistema:
E1 Avaria sensore temperatura ambiente
E2 Avaria sensore temperatura evaporatore
E3 Avaria sensore temperatura condensatore
E4 Errore comunicazione scheda elettronica principale-diplay
EC Anomalia funzionamento circuito frigorifero
E7 Avaria EEPROM
P1 Livello acqua eccessivo
In caso di ripetuta manifestazione dei codici guasto, interrompere il funzionamento e contattare il rivenditore.
INDICATORE PULIZIA FILTRI
Se il prodotto opera per un periodo di tempo complessivo superiore ai 250 ore, il LED Filter sul display si illumina per ricordare la necessità di pulire i filtri aria del prodotto. Questa indicazione non è in alcun modo rappresentativa dell'effettiva condizione dei filtri aria.
Per eseguire il reset del contatore che determina l'illuminazione del LED Filter, mantenere premuto il pulsante Sleep del display per almeno 3 secondi consecutivamente, dopo aver ispezionato ed eventualmente pulito i filtri aria.
ISTRUZIONI PER L'USO
Premere il pulsante Mode sino a quando il LED della sezione Mode non visualizza la funzione Cool. Selezionare la temperatura impostata sul valore più opportuno (compreso tra 18°C-30°C). Premere il pulsante Fan Speed fino a determinare la velocità di rotazione del ventilatore desiderata.
FUNZIONAMENTO IN MODALITÀ DEUMIDIFICAZIONE
Premere il pulsante Mode sino a quando il LED della sezione Mode non visualizza la funzione Dry. Durante l'utilizzo del prodotto in questa modalità non è possibile impostare la temperatura desiderata in ambiente e selezionare la velocità di rotazione del ventilatore. Il ventilatore ruota costantemente alla velocità minima. Durante l'utilizzo del prodotto in modalità dry non collegare il tubo per l'espulsione aria all'esterno del locale.
FUNZIONAMENTO IN MODALITÀ SOLA VENTILAZIONE
Premere il pulsante Mode sino a quando il LED della sezione Mode non visualizza la funzione Fan. Durante l'utilizzo del prodotto in questa modalità non è possibile impostare la temperatura desiderata in ambiente. Premere il pulsante Fan Speed fino a determinare la velocità di rotazione del ventilatore desiderata. Durante l'utilizzo del prodotto in modalità Fan non collegare il tubo per l'espulsione aria all'esterno del locale.
FUNZIONAMENTO IN MODALITÀ AUTOMATICA
Premere il pulsante Mode sino a quando il LED della sezione Mode non visualizza la funzione Auto.
Funzionamento
Durante l'utilizzo in modalità Auto il sistema deciderà automaticamente se impiegare la modalità raffreddamento o la modalità ventilazione in funzione della temperatura che è stata selezionata per l'ambiente.
In questa modalità operativa non è possibile regolare la velocità di rotazione del ventilatore.
Timer
Ad unità attiva, premere il pulsante Timer per attivare la funzione timer Off. Il led timer off si illumina ed è possibile premere i pulsanti di regolazione della temperatura per definire il numero di ore dopo cui avverrà lo spegnimento. Premere nuovamente, entro 5 secondi, il pulsante Timer per accedere alla funzione timer On.
Ad unità arrestata, premere il pulsante Timer per attivare la funzione timer On. Il led timer off si illumina ed è possibile premere i pulsanti di regolazione della temperatura per definire il numero di ore dopo cui avverrà l'avviamento. Premere nuovamente, entro 5 secondi, il pulsante Timer per accedere alla funzione timer Off.
I pulsanti +/- per la regolazione della temperatura permettono di impostare gli orari di accensione o spegnimento del prodotto a intervalli di 30 minuti entro il campo di impostazione delle prime 10 ore e a intervalli di un'ora nel campo di impostazione rappresentato dalle successive 14 ore.
In caso di mancata esecuzione di qualunque funzione per più di 5 secondi, il display ritornerà alla normale modalità di visualizzazione.
L'avvio o lo spegnimento del prodotto durante l'attesa per l'avvio o lo spegnimento differito mediante timer annulla la funzione Timer stessa.
La funzione Timer si cancella anche in caso di intervento di un codice guasto.
Sleep
La funzione sleep permette di incrementare la temperatura impostata di 1°C durante i primi 30 minuti di funzionamento dell'unità e di 1°C durante i successivi 30 minuti di lavoro. La temperatura così modificata viene mantenuta per le successive 7 ore di lavoro del sistema.
Al termine di questo periodo di tempo la temperatura impostata e le condizioni di lavoro del prodotto ritornano alla condizione iniziale
La funzione Sleep non è attiva durante l'utilizzo del prodotto in modalità deumidificazione e sola ventilazione.
ALTREFUNZIONALITA'OPZIONALI
Follow Me (Opzionale)
Questa funzionalità può essere attivata esclusivamente dal comando a infrarossi. Il comando a infrarossi è dotato di un sensore che permette di rilevare la temperatura ambiente nella posizione in cui è collocato il telecomando.
Questa funzione può essere attivata premendo l'apposito pulsante sul telecomando dell'unità. Quando la funzione è attiva, il telecomando invia un segnale con la temperatura rilevata all'unità ogni 3 minuti.
Qualora l'unità non riceva per più di 7 minuti segnali dal telecomando un avviso acustico suona ad indicare che la funzione Follow Me non è più attiva.
AUTO-Restart
In caso di interruzione dell'alimentazione elettrica durante il funzionamento dell'unità, e di successivo ripristino della stessa, il condizionatore si riavvia con le stesse impostazioni in uso al momento dell'interruzione.
Protezione da riavvio del compressore
Dopo che è stato arrestato, il compressore dell'unità non può essere riattivato se non sono trascorsi almeno 3 minuti dallo spegnimento, indipendentemente dalle condizioni operative.
Movimento alette direzione aria
Quando il prodotto viene avviato, le alette compiono un ciclo di apertura completa.
Successivamente se è attiva la funzione di oscillazione automatica, le alette si muovono automaticamente entro il campo ammesso. Altrimenti si posizionano automaticamente in una posizione adatta alla migliore diffusione dell'aria in ambiente.
Manutenzione
PRECAUZIONI DI SICUREZZA
- Rimuovere sempre l'alimentazione elettrica prima di ogni operazione di pulizia o assistenza.
- Non utilizzare liquidi infiammabili o detergenti chimici per la pulizia dell'unità.
- Non lavare unità sotto l'acqua corrente questo può causare scosse elettriche.
- Non avviare il prodotto se il cavo di alimentazione è stato danneggiato durante la pulizia: un cavo di alimentazione danneggiato deve essere sostituito con uno nuovo o equivalente da un centro assistenza autorizzato dal produttore.

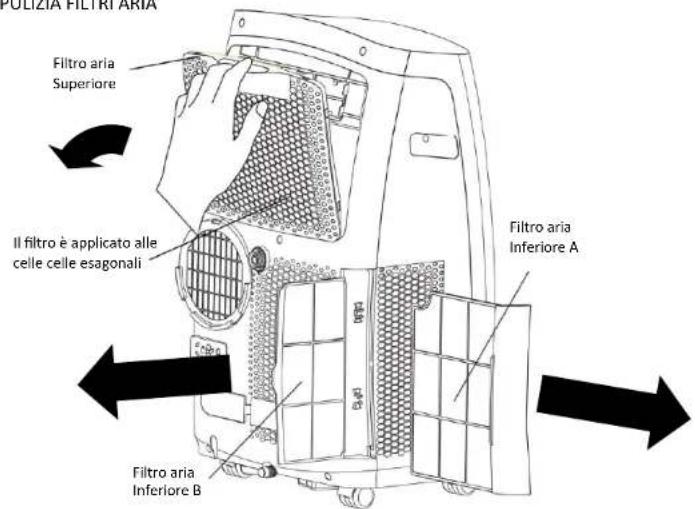

PULIZIA FILTRI ARIA
Tirare i filtri nella direzione rappresentata dalle frecce per estrarli dai prodotti.
- Pulire i filtri aria ogni due settimane o a cadenza inferiore, se necessario.
- Per la pulizia dei filtri utilizzare una spazzola o un aspirapolvere. È possibile lavare i filtri con acqua e detergente neutro. Asciugare accuratamente i filtri prima di installarli nuovamente nel prodotto.
- Rimuovere il liquido di condensa dal contenitore in caso di visualizzazione del codice guasto P1 e comunque, prima di riporre il prodotto in caso di inattività stagionale: questo eviterà la formazione di muffe e la conseguente emissione di cattivi odori al riavvio.
- In caso di presenza di animali nei locali climatizzati è opportuno rimuovere periodicamente i p eli degli animali dalle griglie dell'unità per evitare che la circolazione dell'aria sia limitata
Per la pulizia del prodotto utilizzare un panno morbido e un detergente delicato. Asciugare l'unità con un panno asciutto.
In caso di prolungata inattività del prodotto, eseguire le seguenti operazioni preparatorie. - Rimuovere il liquido di condensa cumulato nell'unità come da istruzioni descritte in precedenza.
- Avviare il prodotto in modalità sola ventilazione per 12 ore consecutive.
- Arrestare il prodotto e disconnettere lo dall'alimentazione elettrica.
- Pulire i filtri aria come da istruzioni fornite in precedenza.
- Reinstallare i filtri aria nelle loro posizioni. Rimuovere le batterie del telecomando.
Conservare l'unità in un luogo fresco, asciutto e al riparo dalla luce diretta solare.
L'esposizione diretta alla luce solare o al calore può deteriore le plastiche del prodotto e causare danni e rotture.
PULIZIA DEL PRODOTTO
CONSERVAZIONE DELL'UNITA' IN CASO DI INUTILIZZO
Soluzione inconvenienti Progettazione e Conformità
Prima di richiedere assistenza sul prodotto, seguite le indicazioni fornite nella tabella sotto.
| Problematica | Possibili cause Soluzioni | |
| L'unità non si avvia quando si preme il pulsante ON/OFF | Codice Guasto P1 | Il serbatoio liquido condensa è pieno. Svuotarlo in base alle istruzioni descritte in precedenza |
| In modalità raffreddamento la temperatura ambiente è inferiore alla temperatura impostata | Impostare correttamente la temperatura desiderata | |
| L'unità non emette aria fredda | I filtri aria sono sporchi o ostruiti | Pulire i filtri aria come da indicazioni fornite in precedenza |
| Il tubo di scarico aria è ostruito o non è connesso correttamente | Connettere il tubo aria secondo indicazioni | |
| Le porte e le finestre sono aperte Chiudere porte e finestre del locale | ||
| La capacità del prodotto non è adatta al locale da climatizzare | Verificare che la superficie di installazione sia coerente | |
| Sono presenti fonti di calore che ostacolano il lavoro dell'unità | Arrestare tutti i dispositivi che immettono calore negli ambienti | |
| La temperatura impostata è superiore alla temperatura ambiente | Correggere la temperatura impostata | |
| L'unità non opera comunque | Contattare il rivenditore | |
| L'unità è rumorosa e vibra | Il pavimento non è orizzontale | Posizionare l'unità su di un piano orizzontale |
| I filtri aria sono sporchi o ostruiti | Pulire i filtri aria come da indicazioni fornite in precedenza | |
| L'unità emette gorgoglii | Il suono è determinato dal flusso del refrigerante | Emissione di rumori analoghi a questo sono normali |
MODIFICHE ALLE INFORMAZIONI
Per la nostra politica di continuo aggiornamento dei prodotti, le specifiche e le prestazioni, così come le funzionalità e i dati tecnici, sono soggetti a cambiamenti senza obbligo di preventiva informazione al pubblico e all'utenza.
INFORMAZIONE SUI CONSUMI ENERGETICI
Le prestazioni energetiche dichiarate per il prodotto si intendono riferite all'apparecchio installato in un ambiente di prova, con tubazione espulsione aria non estesa e priva degli adattatori A o B.
TEMPERATURE DI FUNZIONAMENTO
| Modalità Operativa | Temperature di funzionamento |
| Raffreddamento +17°C / +35°C | |
| Deumidificazione +13°C / +35°C | |
UTILIZZO DEL TUBO DI ESPLUSIONE ARIA
Il tubo aria esterna deve necessariamente essere collegato al prodotto in caso di utilizzo in modalità Raffreddamento (Cool) e Automatica (Auto).
Il tubo aria esterna non deve essere applicato al prodotto durante l'utilizzo in modalità Deumidificazione (Dry); durante l'utilizzo del prodotto in questa modalità, per massimizzare l'estrazione di umidità dall'ambiente, è necessario che l'apparecchio diffonda nella stanza anche aria calda oltre a quella fredda normalmente espulsa.
Il prodotto opera correttamente anche se il tubo di espulsione aria è connesso al prodotto durante l'utilizzo in modalità Deumidificazione (Dry).
In questo caso, la capacità di deumidificazione sarà inferiore a quanto previsto nel caso della normale configurazione illustrata in precedenza.
Smaltimento del prodotto
- Questo prodotto contiene refrigeranti naturali da cui dipende il suo funzionamento, ed altre sostanze pericolose.
- Quando questa unità deve essere smaltita al termine della sua vita operativa, le norme impongono speciali meccanismi di trattamento e di smaltimento dell'apparecchiatura.
- È vietato smaltire questo prodotto insieme ai tradizionali rifiuti domestici urbani.
- Smaltire il prodotto secondo le disposizioni di legge, in centri di conferimento dei rifiuti derivanti da apparecchiature elettriche ed elettroniche autorizzati secondo le normative vigenti nel territorio di installazione.
- Lo smaltimento non corretto del prodotto può inquinare acqua, aria, suolo, danneggiare la salute, ed avere impatto nocivo nei confronti della catena alimentare.
Informazioni sull'assistenza
Questo prodotto contiene fluido refrigerante classificato come infiammabile. Prima svolgere qualunque riparazione su di un prodotto che contiene refrigeranti infiammabili, assicurarsi che siano verificate tutte le misure di sicurezza finalizzate a ridurre il rischio di incendio. Per le riparazioni che coinvolgono il circuito frigorifero le precauzioni elencate in seguito devono essere verificate prima di eseguire qualunque altra operazione.
Procedure operative
Tutte le operazioni devono svolgersi in maniera tale da ridurre al minimo il rischio correlato alla presenza di vapori infiammabili nell'area in cui vengono eseguite le riparazioni.
Tutto il personale addetto alla manutenzione e alle altre operazioni, presente nei locali in cui si svolgono le attività, deve essere istruito riguardo alla natura delle operazioni da svolgere.
Spazi in cui si svolgono le attività
Evitare di svolgere operazioni di riparazione in ambienti chiusi. Gli spazi in cui si svolgono le operazioni dovrebbero essere delimitati. Assicurarsi che nell'area in cui si svolgono le riparazioni non siano presenti dei materiali infiammabili.
Verifica della presenza di refrigerante
L'ambiente in cui si svolgono le riparazioni deve essere verificato con appropriati strumenti di rilevazione per assicurarsi che prima e durante le lavorazioni, gli operatori siano informati della eventuale presenza di atmosfere infiammabili.
Assicurarsi che il sistema di rilevazione delle perdite di refrigerante utilizzato sia compatibile con le tipologie di refrigeranti infiammabili utilizzati e che risulti intrinsecamente sicuro.
Presenza di dispositivi antincendio
Per lo svolgimento di qualunque attività correlata con i refrigeranti infiammabili sui prodotti, assicurarsi che sia disponibile e che sia facilmente accessibile un mezzo di estinzione di un eventuale incendio. Utilizzare preferibilmente un estintore a polvere ABC o ad anidride carbonica.
Informazioni sull'assistenza
Assicurarsi dell'assenza di fiamme libere o altri inneschi
Dove vengono eseguite delle operazioni che coinvolgono il refrigerante o che espongono parti del circuito frigorifero normalmente sigillate, non devono essere presenti fiamme o altri inneschi che possano provocare incendi o esplosioni. Tutte le possibili fonti di innesco, incluso il fumo di sigaretta, devono essere mantenute a distanza sufficiente dal luogo di installazione, riparazione, assistenza o smaltimento dei prodotti, per tutto il tempo in cui è possibile che refrigeranti infiammabili vengano dispersi nell'ambiente. Prima di eseguire le la vorazioni il luogo dove vengono svolte deve essere verificato per assicurarsi che non ci siano rischi di innesco dei materiali infiammabili. Un segnale VIETATO FUMARE deve essere esposto.
Ventilazione degli ambienti
Assicurarsi che il luogo in cui vengono eseguite le riparazioni o viene disassemblato il circuito frigorifero sia all'aperto o comunque adeguatamente ventilato. Deve essere mantenuta per tutto il tempo in cui le riparazioni si svolgono un'adeguata ventilazione dei locali in cui si svolgono le attività. Il sistema di ventilazione deve disperdere in maniera sicura le esalazioni ed espellerle preferibilmente all'aperto.
Verifica dei componenti elettrici
In caso di sostituzione dei componenti elettrici o elettronici utilizzare esclusivamente parti originali e con le corrette specifiche proposte dal produttore. Seguire sempre le indicazioni del produttore per la riparazione e la manutenzione del prodotto. In caso di dubbi consultare il produttore o un centro assistenza tecnica autorizzato per le informazioni del caso.
In caso di installazione di prodotti con refrigeranti infiammabili
Assicurarsi che la quantità di refrigerante contenuta nel circuito frigorifero sia tale da non determinare il superamento della concentrazione massima ammissibile nell'ambiente.
Assicurarsi che le aperture e i dispositivi di ventilazione siano correttamente funzionanti e non risultino ostruiti.
Assicurarsi che le etichette e le targhette di indicazione siano correttamente applicate e che siano leggibili.
Assicurarsi che le tubazioni del refrigerante non siano installate in modo da non poter essere aggredite dalla corrosione. Questo, anche se i materiali componenti le tubazioni non sono propriamente soggetti a corrosione diretta.
Controlli iniziali sulle componenti elettriche
La riparazione e la manutenzione dei componenti elettrici ed elettronici dovrebbe includere un controllo iniziale sulla sicurezza dei dispositivi installati. Se esiste un difetto che può compromettere la sicurezza del prodotto non deve essere applicata tensione ai circuiti dell'unità. Se la problematica non può essere risolta immediatamente, il prodotto deve rimanere isolato dall'alimentazione elettrica per il tempo necessario alla realizzazione della riparazione definitiva. Il cliente deve essere informato della situazione e non deve utilizzare il prodotto.
I controlli iniziali sulle componenti elettriche prevedono che:
I condensatori non siano carichi: i cond ensatori non devono essere scaricati per corto circuito per evitare scintille ed incendi.
Non devono essere presenti componenti elettrici soggetti a tensione e cablaggi elettrici non isolati durante le operazioni di carico, recupero ed evacuazione del sistema.
Il collegamento a terra dell'unità deve sempre essere garantito.
Riparazione delle componenti del circuito frigorifero
In caso di riparazione delle componenti del circuito frigorifero rimuovere l'alimentazione elettrica generale. Se non è possibile rimuovere l'alimentazione elettrica durante le attività di riparazione installare dei meccanismi di rilevazione permanenti delle perdite di refrigerante in modo da informare gli operatori dell'eventuale pericolo rappresentato dalla fuoriuscita di fluido e conseguente atmosfera esplosiva.
Nessuna attività di riparazione svolta sul prodotto, deve alterare le di isolamento elettrico o i cablaggi delle apparecchiature.
Non applicare al prodotto materiali sigillanti o altre forme di chiusura che possono impedire l'eventuale dispersione di refrigeranti infiammabili.
Tutte le parti e le componenti da utilizzare durante le riparazioni devono essere originali o autorizzate dal costruttore.
ATTENZIONE
L'utilizzo di alcuni sigillanti a base siliconica può impedire la corretta operatività di alcuni rilevatori di perdite di refrigerante.
Informazioni sull'assistenza
Riparazione dei componenti a sicurezza implicita
Non applicare, in maniera permanente, nessun carico induttivo o capacitivo, tale da eccedere le specifiche predefinite in termini di tensione e corrente, ai circuiti del prodotto. I componenti a sicurezza implicita non possono essere sostituiti con parti generiche o differenti dalle prescrizioni.
Sostituire queste componenti esclusivamente con parti originali fornite dal costruttore degli apparecchi. Eseguire le prove e le verifiche sul prodotto nelle condizioni di prova specificate.
L'utilizzo di parti o componenti non originali può determinare il rischio di incendio ed esplosione.
Cablaggi elettrici
Verificare che tutti i cablaggi elettrici non siano soggetti a usura, corrosione, temperature eccessive, vibrazioni, contatto con superfici taglienti o qualunque altro tipo di attrito che possa causare danni. Questa verifica dovrebbe anche tenere in considerazione gli effetti che le vibrazioni indotte dal compressore e dal ventilatore potrebbero avere in futuro.
Utilizzo di rilevatori a fiamma
In nessun caso è ammesso l'utilizzo di dispositivi ricerca perdite di refrigerante basati su fiamme libere.
Metodi di rilevazione delle perdite
Utilizzare i metodi di rilevazione descritti in seguito per l'identificazione delle eventuali perdite di refrigerante.
Cercafughe elettronici specificamente progettati per la tipologia di refrigerante utilizzata nel prodotto. Questi dispositivi devono essere soggetti a periodica attività di taratura con metodologie e strumentazioni finalizzate alla certificazione degli stessi.
Fluidi traccianti. L'utilizzo di fluidi traccianti è ammesso se questi risultano compatibili con il refrigerante in uso nella apparecchiatura. Non utilizzare fluidi traccianti in concentrazione superiore a quella massima ammessa. Se nell'impianto sono contenuti fluidi traccianti, non utilizzare detergenti a base di cloro poiché questi potrebbero reagire con il refrigerante e innescare processi di corrosione del rame componente parti dell'impianto.
Saldatura
Qualunque operazione di saldatura eseguita sulle componenti delle unità o sull'impianto, deve essere eseguita soltanto dopo che il refrigerante è stato rimosso dal prodotto e dall'impianto. Utilizzare azoto anidro per la realizzazione delle saldature in ambiente inerte.
Evacuazione, Carico del refrigerante, Rimozione del refrigerante
Il personale che esegue operazioni sul circuito frigoriferò deve essere opportunamente formato e certificato secondo le normative di legge vigenti nel territorio di installazione. Il personale deve essere informato delle accortèzze è delle cautele da adottare in caso di operazioni da svolgersi su circuiti frigoriferi che contengono refrigeranti infiammabili.
Le verifiche sulla tenuta del circuito frigorifero devono essere eseguite utilizzando azoto anidro immesso nel sistema sino al raggiungimento delle pressioni di prova previste per l'apparecchiatura.
Non utilizzare ossigeno, aria compressa o altri gas per eseguire la verifica di tenuta del sistema.
Le operazioni di lavaggio e pulizia delle tubazioni devono essere eseguite utilizzando azoto e altri fluidi di lavaggio compatibili con i fluidi refrigeranti in uso nel sistema. Per il carico e l'incremento di refrigerante utilizzare fluido refrigerante idoneo contenuto in recipienti di tipo idoneo. Impiegare una bilancia certificata e opportunamente tarata per la quantificazione del refrigerante.
Utilizzare soltanto il refrigerante specificato per il prodotto. Non utilizzare fluidi refrigeranti di tipologia diversa da quella prescritta per l'apparecchiatura. Assicurarsi che non avvengano fenomeni di commistione di differenti fluidi refrigeranti.
Non inserire nel circuito frigorifero quantità di refrigerante superiore a quella specificata per l'impianto.
In caso di smontaggio d'ell'impianto il fluido refrigerante deve essere contenuto è recuperato. Il fluido refrigerante non dovrebbe essere disperso nell'atmosfera. Se è possibile, prima della rimozione delle unità, confinare il refrigerante nell'unità esterna mediante la manovra di pump down; in caso questa manovra non possa essere eseguita, utilizzare una unità di recupero per confinare il fluido refrigerante in un contenitore ed avviarlo allo smaltimento. Impiegare una bilancia certificata e opportunamente tarata per la quantificazione del refrigerante.
Informazioni sull'assistenza
Durante le operazioni, gli operatori devono indossare dispos vi di protezione individuale ada tti ai rischi potenzialmente manifestabili. Non inserire nei contenitori refrigerante in quan tità superiore al massimo consen tti. Non superare la pressione massima ammessa per i contenitori, nemmeno per brevi periodi di tempo.
Rimuovere dal circuito del recuperatore l'olio eventualmente contenuto nel separatore e avviarlo allo smaltimento o al riciclaggio secondo le modalità previste dalle norma tre vigenti nel luogo di installazione.
Etichetatura
Non rimuovere le e tichette con le indicazioni di sicurez za dal prodotto. In caso di rimozione del prodotto, dopo aver confinato il refrigerante nell'unità esterna, apporre sulla stessa etichetta di indicazione della tipologia e quantità di refrigerante contenuto.
Midea Italia S.r.l. a socio unico Viale Luigi
Bodio 29 20158 Milano Italia20400273
Tel. 02 96193015
www.comfee.eu
Comfee'
Portable Air Conditioner (Local Air Conditioner)
Instruction Manual
SOGNIDORO-09E
SOGNIDORO-12E
- comfee
- Sommario
- Precauzioni di sicurezza
- Installazione
- NOTA
- FORO SCARICO ARIA A PARETE
- Funzionamento
- Timer
- Sleep
- ALTREFUNZIONALITA'OPZIONALI
- AUTO-Restart
- Manutenzione
- PULIZIA DEL PRODOTTO
- CONSERVAZIONE DELL'UNITA' IN CASO DI INUTILIZZO
- Soluzione inconvenienti Progettazione e Conformità
- MODIFICHE ALLE INFORMAZIONI
- INFORMAZIONE SUI CONSUMI ENERGETICI
- UTILIZZO DEL TUBO DI ESPLUSIONE ARIA
- Smaltimento del prodotto
- Informazioni sull'assistenza
- Procedure operative
- Spazi in cui si svolgono le attività
- Verifica della presenza di refrigerante
- Presenza di dispositivi antincendio
- Comfee'
- Portable Air Conditioner (Local Air Conditioner)
Marca : COMFEE
Modello : SOGNIDORO-12E
Categoria : Condizionatore
