CF-ABW09A IU - Condizionatore COMFEE - Manuale utente e istruzioni gratuiti

Tipo di Prodotto	Condizionatore d'Aria Split (Unità Interna)
Marca	Comfee
Modello	CF-ABW09A IU
Capacità di Raffreddamento	9000 BTU/h (circa)
Alimentazione	220-240 V ~ 50 Hz (tipico)
Refrigerante	R32 (infiammabile)
Modalità di Funzionamento	Auto, Freddo, Deumidificazione, Riscaldamento, Ventilazione
Funzioni Speciali	ECO, Turbo, Sleep, Swing, Auto-Pulizia, Follow Me, Fresco (Ionizzatore), Silenzioso
Dimensioni Unità Interna (L x A x P)	722 x 348.4 x 285 mm (circa, Modello A)
Livello Sonoro (Interno)	Non specificato
Filtro d'Aria	Lavabile, pulire ogni 2 settimane
Telecomando	Infrarossi, con display LCD
Timer	Timer ON/OFF fino a 24 ore
Riavvio Automatico	Sì (dopo un'interruzione di corrente)

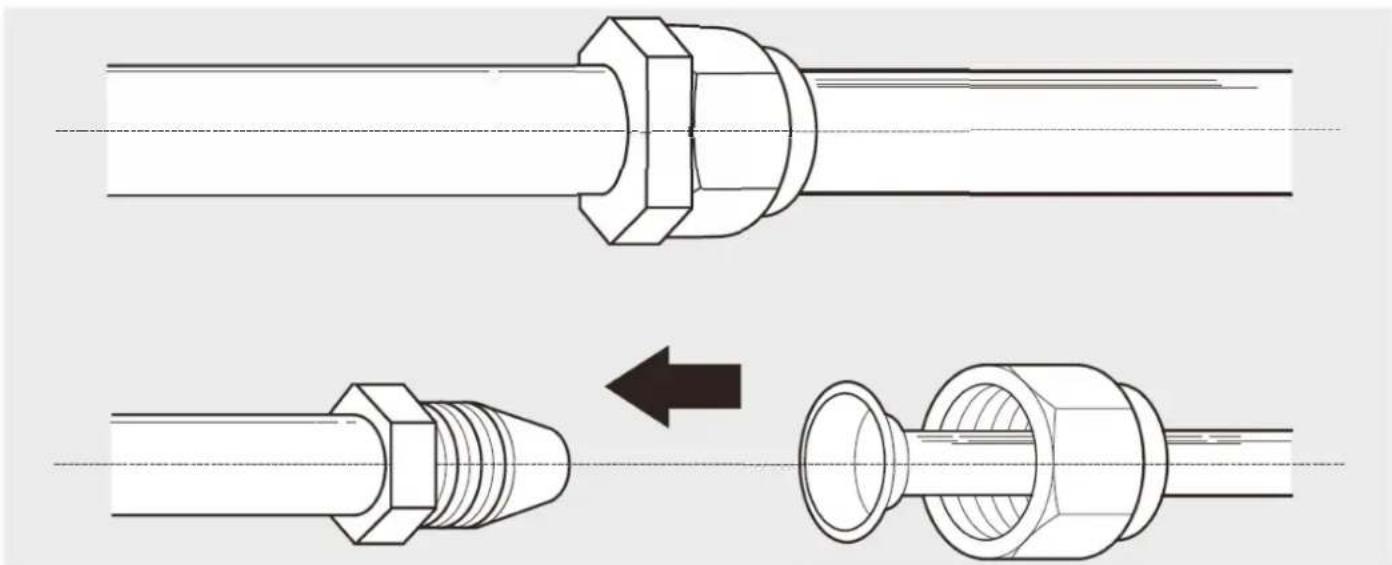

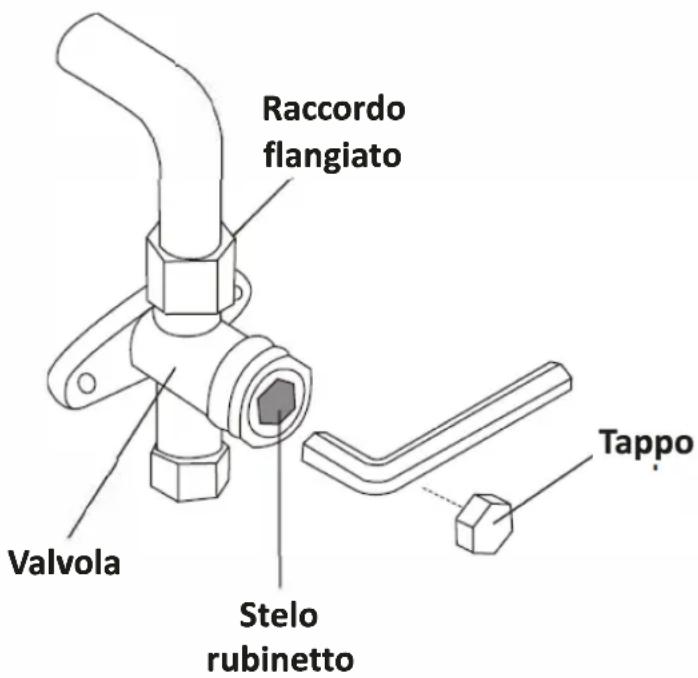

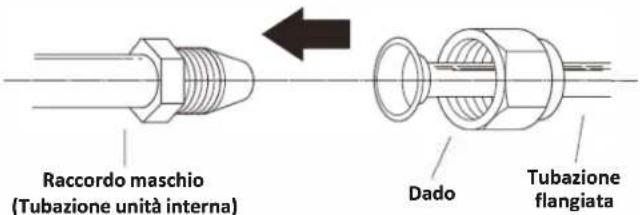

Collegamenti Tubazioni Refrigerante	Tipo a svasatura; liquido Ø6,35 mm, gas Ø9,52 mm (tipico)
Lunghezza Massima Tubazioni	25 m (82 piedi)
Dislivello Massimo	10 m (33 piedi)
Peso Unità Interna	Non specificato
Indice di Riparabilità	Non specificato
Caratteristiche di Sicurezza	Spegnimento automatico, protezione da sovracorrente, rilevamento perdite R32

Domande frequenti - CF-ABW09A IU COMFEE

Quanto spesso dovrei pulire il filtro dell'aria?

Pulire il filtro dell'aria ogni due settimane per prestazioni ottimali. Un filtro intasato riduce l'efficienza di raffreddamento e può danneggiare la salute.

Cosa fa la funzione ECO?

La funzione ECO regola la temperatura a 24°C (75°F) e imposta la ventola su Auto, risparmiando energia. Funziona solo in modalità Freddo.

Come reimposto il promemoria di pulizia del filtro?

Dopo aver pulito il filtro, premere il pulsante LED sul telecomando 4 volte o premere il pulsante Controllo Manuale 3 volte per reimpostare il promemoria 'CL'.

Perché l'unità emette nebbia bianca?

La nebbia bianca è normale in condizioni di umidità quando l'aria ambiente e l'aria condizionata hanno una grande differenza di temperatura. Può anche apparire durante lo sbrinamento in modalità Riscaldamento.

Posso usare il condizionatore in bagno?

No, non utilizzare l'unità in ambienti umidi come bagni o lavanderie. L'umidità eccessiva può causare cortocircuiti elettrici.

Cosa devo fare se il telecomando smette di funzionare?

Innanzitutto, controllare le batterie. Sostituirle se necessario. Assicurarsi che il telecomando sia entro 8 metri dall'unità e che il percorso sia libero. Se ancora non funziona, utilizzare il pulsante Controllo Manuale sull'unità interna.

Quanto dura la funzione Sleep?

La funzione Sleep dura 8 ore. Durante questo periodo, la temperatura si regola gradualmente (raffreddamento: +1°C all'ora per le prime 2 ore; riscaldamento: -1°C all'ora per le prime 2 ore) per risparmiare energia mentre dormi.

Cosa significa il codice di errore 'FP'?

'FP' indica che la modalità di riscaldamento a 8°C (Protezione Antigelo) è attiva. Mantiene una temperatura bassa per prevenire il congelamento in climi freddi. Disponibile solo su modelli con pompa di calore.

È necessaria l'installazione professionale?

Sì, l'installazione deve essere eseguita da un rivenditore autorizzato o specialista per evitare perdite d'acqua, scosse elettriche o incendi. Seguire le normative locali e nazionali per i cablaggi.

Posso usare una prolunga con il condizionatore?

No, non utilizzare una prolunga. L'unità richiede una presa di corrente dedicata. Un'alimentazione impropria può causare incendio o scossa elettrica.

MANUALE UTENTE CF-ABW09A IU COMFEE

Leggere attentamente questo manuale e il MANUALE DI SICUREZZA (se presente) prima di installare o far funzionare il vostro nuovo condizionatore d'aria. Assicuratevi di conservare questo manuale per riferimenti futuri.

Si prega di controllare i modelli applicabili, i dati tecnici dati tecnici, F-GAS (se presente) e informazioni sul produttore dal "Manuale del proprietario - Scheda del prodotto" nell'imballaggio dell'unità esterna (solo per i prodotti dell'Unione Europea) o nell'imballaggio dell'unità interna (a seconda del modello).

Sommario

Manuale Utente

0 Precauzioni di sicurezza 04
1 Specifiche e funzionalità delle unità ..... 06

2 Funzionamento Manuale (Telecomando non disponibile/operativo) 10

3 Cura e Manutenzione 11

4 Guida alla soluzione dei problemi 13

5 Smaltimento del prodotto a fine vita 14

Precauzioni di sicurezza

Leggere queste indicazioni prima di utilizzare il prodotto

La non corretta installazione del prodotto può essere causa di danni o lesioni. La gravità di potenziali danni e lesioni è classificata come segue:

Pericolo

Questo simbolo indica la possibilità di morte o lesioni gravi.

Attenzione

Questo simbolo indica la possibilità di lesioni o danni materiali.

Pericolo

Questo prodotto non deve essere utilizzato dai minori di anni 8 o da persone anche di età superiore, che non siano in possesso di adeguata capacità fisiche, mentali o motorie, o che non abbiano esperienza specifica nell'impiego del prodotto stesso. Gli utilizzatori devono essere consapevoli dell'uso del prodotto in maniera sicura e devono essere informati sui rischi e sui danni che possono essere cagionati dall'utilizzo non corretto. I bambini non devono utilizzare il prodotto come giocattolo. La pulizia e la manutenzione del prodotto non devono essere eseguite da bambini

Pericoli derivanti da installazione

• Contattare un tecnico autorizzato per la riparazione o la manutenzione di questa unità. Riparazioni o Manutenzione non corrette possono causare perdite di liquido, scosse elettriche o incendio.
• L'installazione e la manutenzione devono essere eseguite in conformità con le norme vigenti da personale autorizzato.

Pericoli derivanti dall'utilizzo

• Se si rileva una situazione anormale (ad esempio odore di bruciato), spegnere immediatamente il prodotto e disconnetterlo dall'alimentazione elettrica. Contattare un tecnico qualificato per evitare scosse elettriche, incendio o altri danni.
• Non inserire le dita o oggetti nelle feritoie di uscita aria dall'unità. Questo potrebbe essere causa di gravi lesioni, dato che il ventilatore ruota a velocità elevata.
• Non utilizzare spray infiammabili o altre sostanze che emettono vapori infiammabili in prossimità del prodotto. Questo può causare incendio o bruciature.
• Non operare il prodotto in presenza di gas infiammabili. Il gas combustibile potrebbe concentrarsi nelle unità e causare esplosioni.
• Non utilizzare il prodotto in ambienti con umidità eccessiva (Bagni, Lavanderie). Questo potrebbe danneggiare il prodotto e causare scosse elettriche.
  • Non esporsi direttamente all'aria fredda emessa dal prodotto per periodi di tempo prolungati

Attenzione alle componenti elettriche

• Utilizzare solo cavi adeguati ai prodotti. I cavi e i sistemi di connessione devono essere connessi in base alle specifiche richieste dalle normative vigenti.
• Mantenere pulite le connessioni elettriche: l'accumulo di polvere può essere causa di incendio o scosse elettriche.
• Non utilizzare prolunghe o adattatori provvisori per l'alimentazione del prodotto. Questi dispositivi, se non opportunamente utilizzati, possono causare scintille, scosse elettriche o incendio.

Attenzioni per pulizia e manutenzione

• Spegnere il prodotto prima di eseguire qualunque operazione di manutenzione o pulizia.
  • Non pulire il prodotto con eccessiva quantità di acqua o detergenti.
• Non pulire il prodotto con sostanze infiammabili o solventi. Queste sostanze possono causare incendio, macchie o deformazione delle parti in plastica del prodotto

Attenzioni Generali

• Ventilare periodicamente i locali per evitare la diminuzione della concentrazione di ossigeno.
• Disconnettere il prodotto dall'alimentazione elettrica in caso di inattività prolungata dello stesso.
• Disconnettere il prodotto dall'alimentazione elettrica durante temporali.

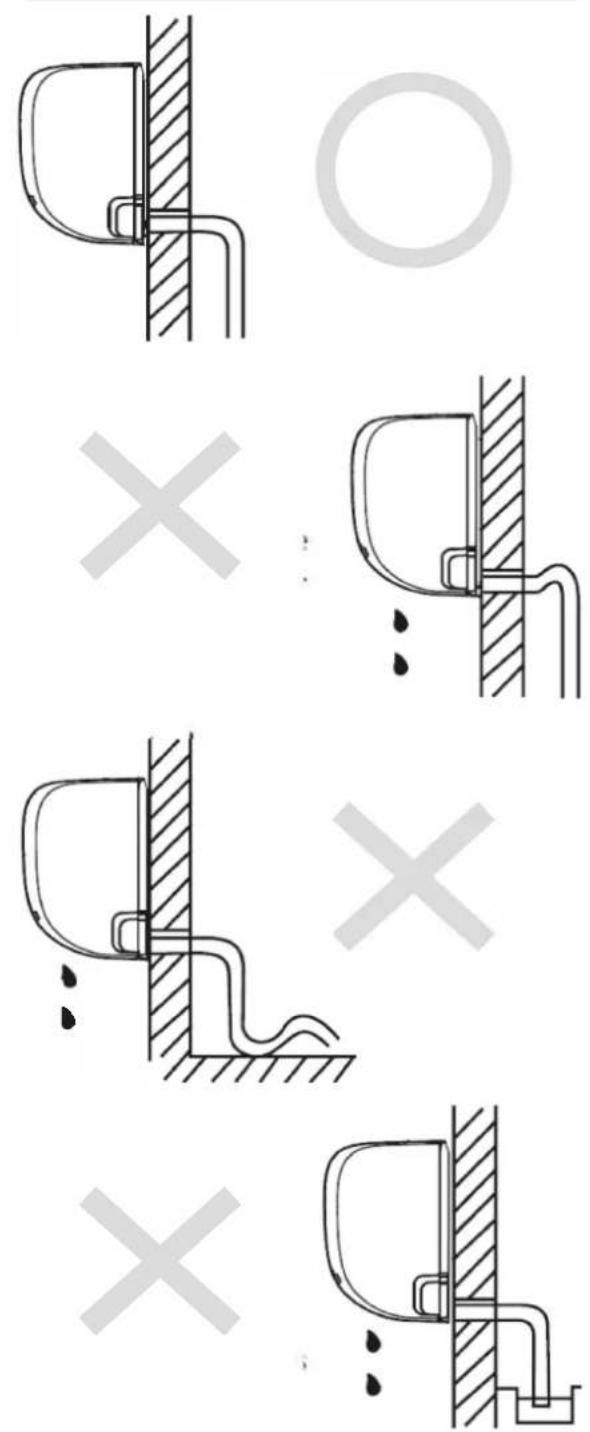

• Assicurarsi che lo scarico del liquido di condensa avvenga correttamente dalle tubazioni delle unità.
  • Non utilizzare o toccare i prodotti con le mani bagnate. Esiste il rischio di scosse elettriche.
  • Non utilizzare il prodotto per finalità differenti da quelle per cui è stato progettato.
  • Non salire sui prodotti e non appoggiare oggetti sopra di essi.
  • Non utilizzare il prodotto con le finestre/porte aperte per periodi di tempo prolungati.

Lampada UV-C (Applicabile solo all'unità che contiene una lampada UV-C)

Questo apparecchio contiene una lampada UV-C. Leggere le istruzioni di manutenzione prima di aprire l'apparecchio.

1. Non mettere in funzione le lampade UV-C al di fuori dell'apparecchio.
2. Gli apparecchi palesemente danneggiati non devono essere messi in funzione.
3. L'utilizzo involontario dell'apparecchio o il danneggiamento dell'involucro possono provocare la fuoriuscita di pericolose radiazioni UV-C. I raggi UV-C possono, anche in piccole dosi, causare danni agli occhi e alla pelle.
4. Prima di aprire le porte e i pannelli di accesso con il simbolo di pericolo RADIAZIONI ULTRAVIOLETTE per la conduzione della MANUTENZIONE UTENTE, si raccomanda di scollegare l'alimentazione.
5. La lampada UV-C non può essere pulita, riparata e sostituita.
6. Le BARRIERE UV-C recanti il simbolo di pericolo RADIAZIONI ULTRAVIOLETTE non devono essere rimosse.

ATTENZIONE Questo apparecchio contiene un emettitore UV. Non fissare la sorgente luminosa.

Funzionalità e specifiche delle unità

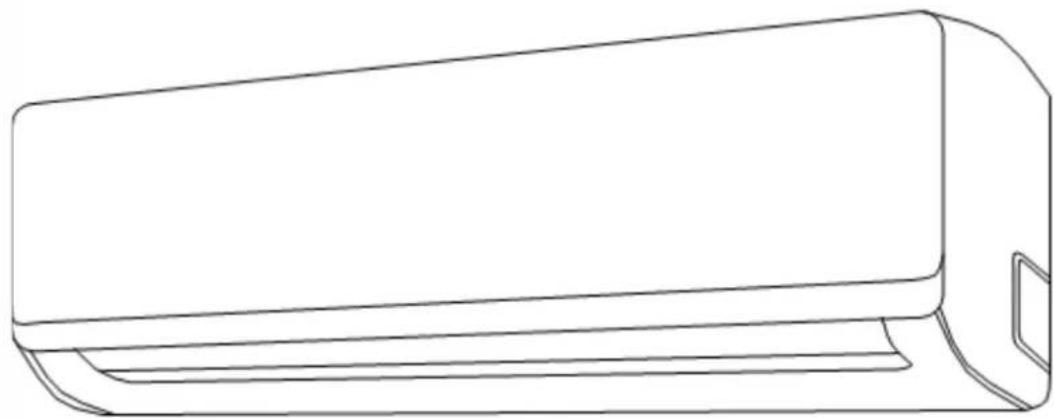

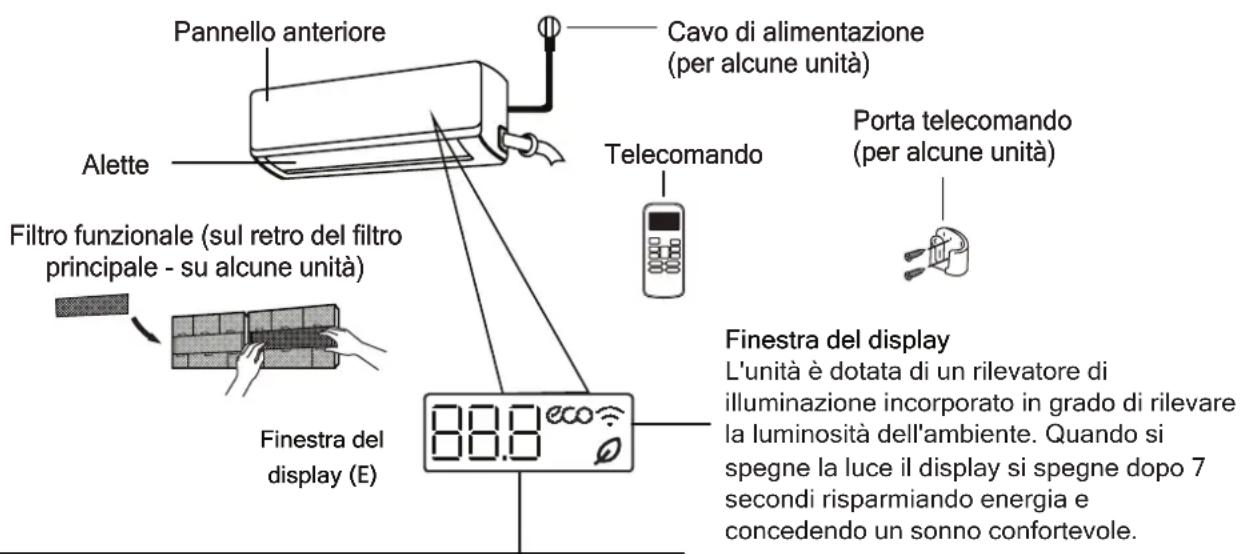

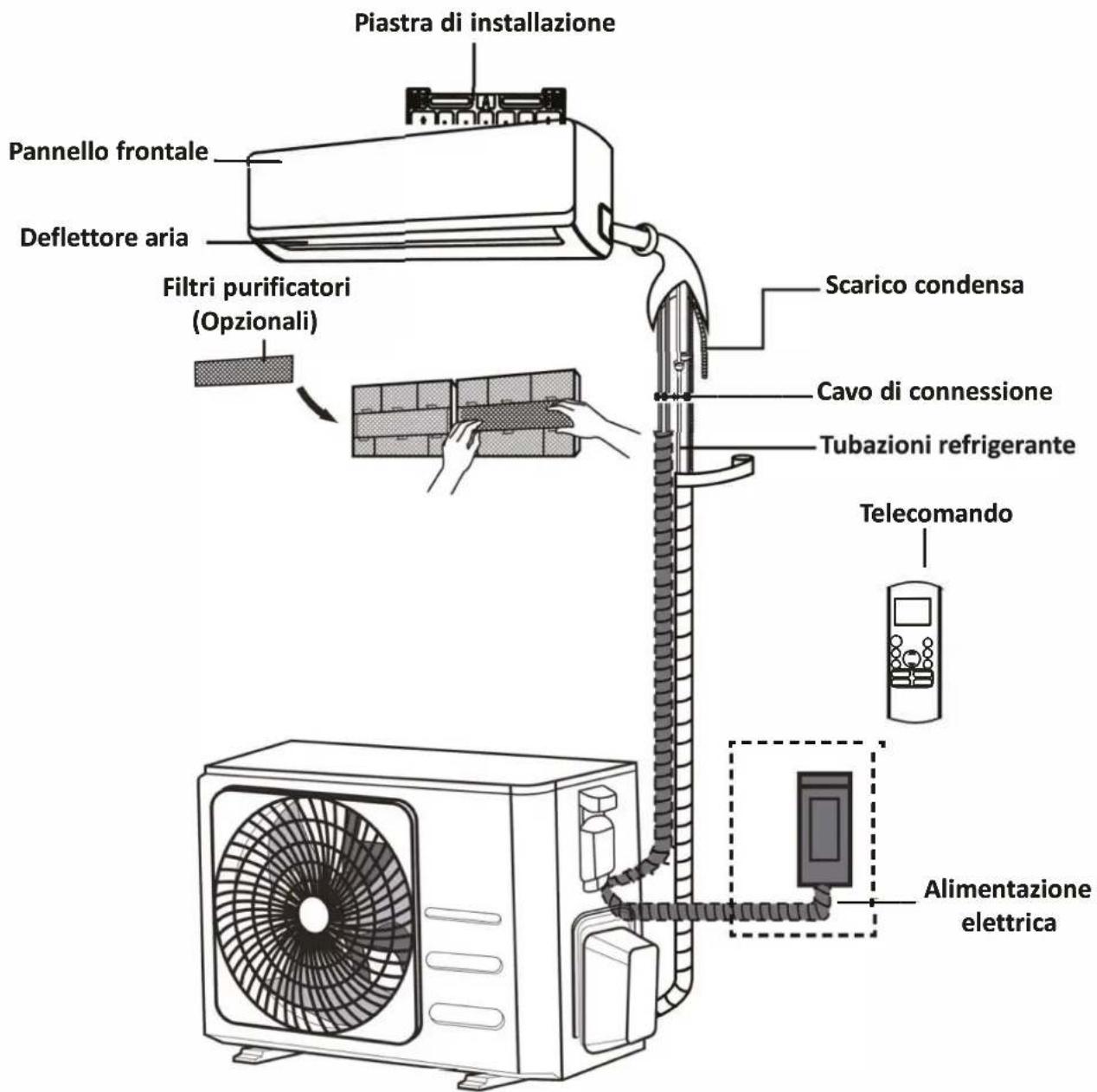

Componenti delle unità

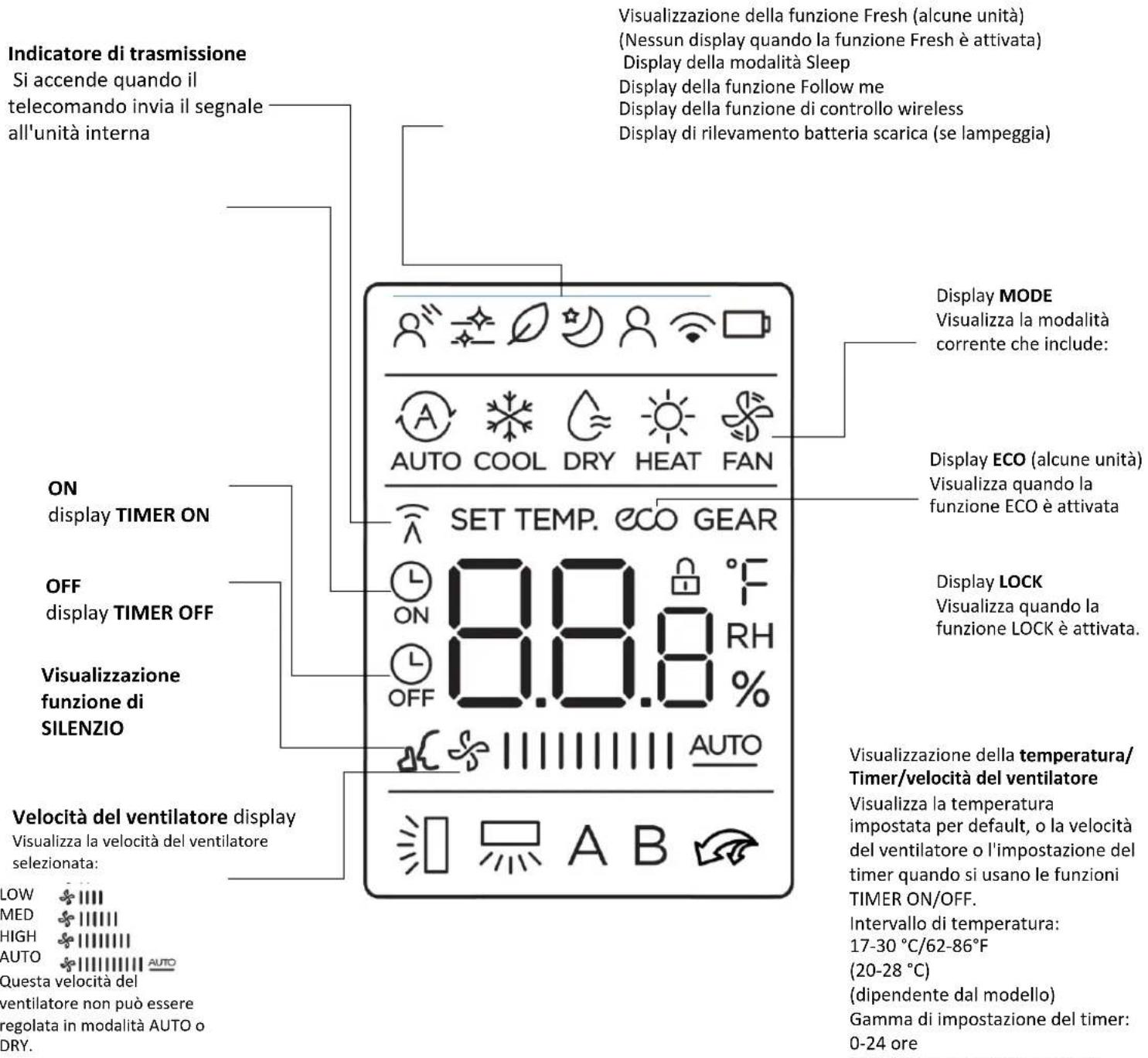

" 88.8 " Visualizza la temperatura, le caratteristiche di funzionamento e i codici di errore:

" on " per 3 secondi quando:

- è impostato TIMER ON (se l'unità è spenta, 00 rimane acceso quando si imposta l'accensione del timer (TIMER ON))

- Le funzioni FRESH, UV-C lamp, SWING, TURBO o SILENCE sono accese

"OF " per 3 secondi quando:

- è impostato lo spegnimento del timer (TIMER OFF)

- le funzioni FRESH, UV-C lamp, SWING, TURBO o SILENCE sono spente

“ df ” durante lo sbrinamento (per le unità in raffreddamento e riscaldamento)

“5C” quando è in funzione l'autopulizia dell'unità (per alcune unità)

“FP” quando è attiva la funzione riscaldamento a 8°C(46°F) o 12°C(54°F) (per alcune unità)

" ∅ " quando è attiva la funzione Fresh (per alcune unità)

“eco” quando è attiva la funzione ECO (per alcune unità)

“ ” quando si attiva la funzione di comando wireless (per alcune unità)

In modalità ventilazione, l'unità visualizzerà la temperatura ambiente.

Nelle altre modalità, l'unità visualizzerà le impostazioni di temperatura dell'utente.

Premendo il tasto LED sul telecomando si spegnerà lo schermo del display, premendo nuovamente il tasto LED per 15 secondi verrà visualizzata la temperatura ambiente, premendo nuovamente dopo 15 secondi si riaccenderà lo schermo del display.

Significati dei codici visualizzati sul display

Prestazioni ottimali

Le prestazioni ottimali del condizionatore possono essere raggiunte entro le temperature di funzionamento indicate sotto. Se il prodotto viene utilizzato al di fuori di queste condizioni, alcune protezioni di sicurezza dell'unità potrebbero entrare in funzione e causare una riduzione di prestazioni o codici guasto.

	Raffreddamento	Riscaldamento	Deumidificazione
Temperatura Interna	17°C - 32°C(63°F - 90°F)	0°C - 30°C(32°F - 80°F) (50°F)	10°C - 32°C(°F - 90°F)
Temperatura Esterna	0°C - 50°C(32°F - 122°F)	-15°C - 30°C 0(5°F - 86°F)	°C - 50°C(32°F - 122°F)
	-15°C - 50°C(5°F - 122°F)Solo modelli con controllo di condensazione

Per migliorare ulteriormente le prestazioni dei prodotti, considerare quanto segue:

• Mantenere chiuse porte e finestre.
  • Utilizzare le funzioni Timer ON e OFF per migliorare l'utilizzo del prodotto.
  • Non ostruire le feritoie di uscita ed aspirazione aria.
  • Pulire regolarmente i filtri aria

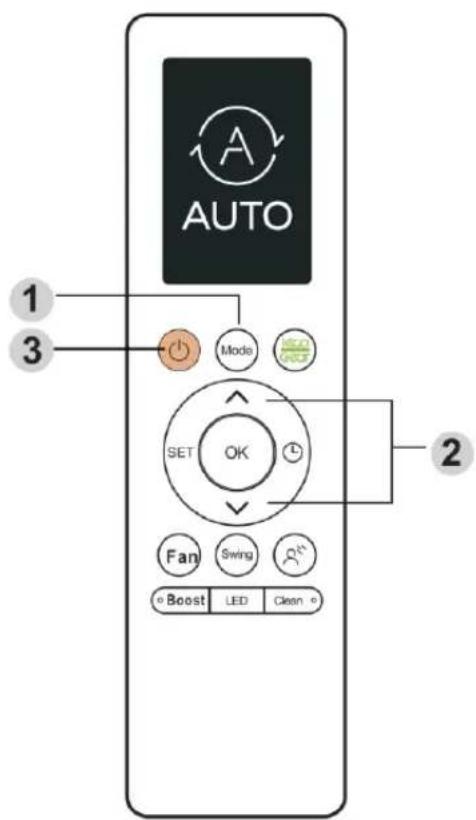

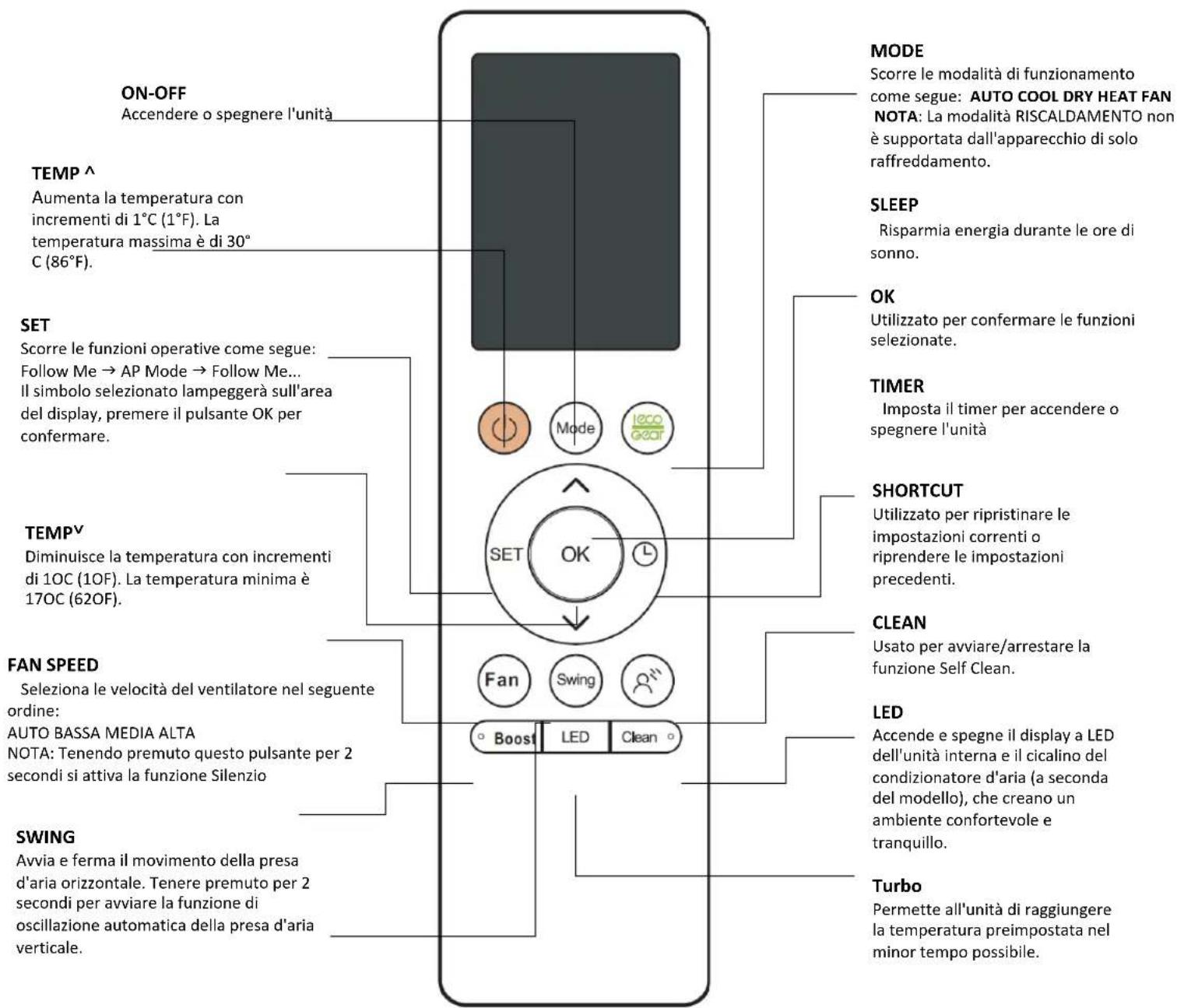

Una guida sull'uso del telecomando a infrarossi non è inclusa in questo manuale. Non tutte le funzioni sono disponibili per il condizionatore d'aria, controllare sempre il display interno e il telecomando dell'unità acquistata.

Altre caratteristiche

• Auto-Restart (Riavvio automatico) (per alcune unità)
  Se l'unità si scollega dalla rete di alimentazione o manca la corrente, essa si riavvierà automaticamente mantenendo le impostazioni precedenti una volta che l'alimentazione è stata ripristinata.
  • Anti-muffa (per alcune unità)
  Quando si spengono le funzioni COOL (RAFFR), AUTO (COOL) o DRY (DEUMIDIFICAZIONE) dell'unità, il condizionatore d'aria continuare a funzionare a regime molto basso per asciugare l'acqua di condensa e prevenire la formazione di muffe.
• Comando wireless (per alcune unità)
  Il comando wireless consente di comandare il condizionatore utilizzando il telefono cellulare e una connessione senza fili. L'accesso al dispositivo USB, le operazioni di sostituzione e di manutenzione devono essere effettuate esclusivamente da personale qualificato.
• Memoria dell'angolo delle alette (feritoia) (per alcune unità)
  Quando si accende l'unità, le alette si riposizionano automaticamente sull'angolo precedente.
• Rilevamento perdite di refrigerante (per alcune unità)
  L'unità interna visualizzerà automaticamente "EC" o "EL0C" o i LED lampeggianti (a seconda del modello) quando rileva perdite di refrigerante.

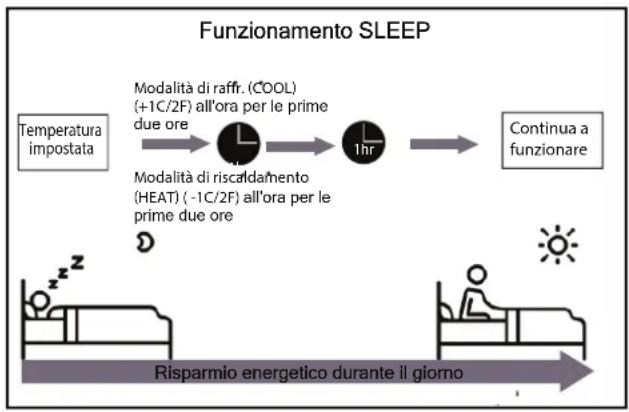

- Modalità di funzionamento Sleep The La funzione SLEEP viene utilizzata per diminuire il consumo di energia durante le ore notturne (quando non sono necessarie le stesse impostazioni di temperatura per avere comfort). Questa funzione può solo essere attivata tramite telecomando. E la funzione Sleep non è disponibile in modalità FAN (ventilazione) o DRY (deumidificazione).

Premere il pulsante SLEEP prima di andare a letto. In modalità FREDDO (COOL),

l'unità aumenterà la temperatura di 1°C (2°F) dopo 1 ora, e aumenterà un ulteriore 1°C (2°F) dopo un'altra ora.

In modalità RISCALDAMENTO (HEAT), l'unità diminuirà la temperatura di 1°C (2°F) dopo 1 ora, e diminuirà di un ulteriore 1°C (2°F) dopo un'altra ora.

La funzione SLEEP si interromperà dopo 8 ore e il sistema continuerà a funzionare regolarmente.

Orientamento verticale deflettore

• All'avvio del prodotto il deflettore aria si posiziona nell'ultima posizione utilizzata.
• Premere il pulsante SWING sul telecomando per modificare l'orientamento del deflettore.
• Ad ogni pressione del pulsante SWING sul telecomando, il deflettore modifica il suo orientamento di circa 6° percorrendo tutto il campo di oscillazione.
• Premere il pulsante ripetutamente per selezionare la posizione desiderata.

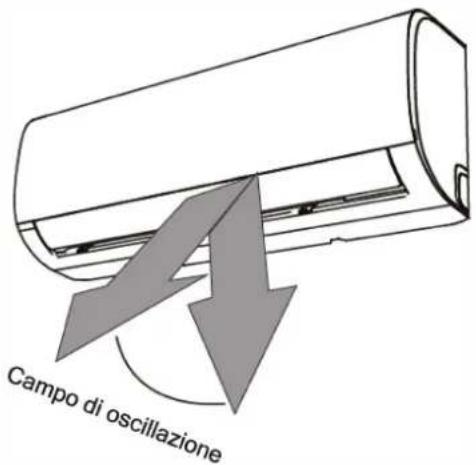

• Per attivare la funzione di oscillazione continua del deflettore aria, mantenere premuto il pulsante SWING sul telecomando per 3 secondi consecutivamente. Ripetere questa procedura per arrestare la funzione di oscillazione continua del deflettore aria.

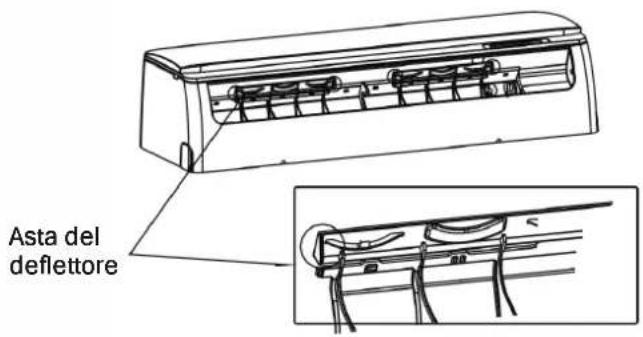

Orientamento orizzontale deflettori

• Le alette di direzione aria sull'asse orizzontale possono essere regolate manualmente.
• Per la regolazione agire sulle levette poste nella feritoia di uscita aria dal prodotto.
- Prestare attenzione a non toccare il ventilatore durante le manovre di regolazione.

Note su orientamento deflettori

• Non utilizzare il deflettore aria orizzontale in posizione prossima alla verticale per periodi di tempo prolungati.
• Questo potrebbe causare la formazione di liquido di condensa sulle alette con rischio di caduta dello stesso sui mobili o nell'ambiente.
  • L'utilizzo prolungato del prodotto con le alette in posizione prossima alla verticale non permette lo sviluppo della piena capacità del sistema.
• Non movimentale l'aletta manualmente. Se questo accade, rimuovere tensione al prodotto e rispristinarla per ottenere il reset della posizione iniziale del deflettore.

Non utilizzare il deflettore aria orizzontale in posizioni prossima alla verticale per periodi di tempo prolungati. Questo potrebbe causare la formazione di liquido d'condensa sulle alette con rischio di caduta dello stess sui mobili o nell'ambiente.

Fig. 2.2

Pericolo

Non inserire le dita nella feritoia aria: il ventilatore ruota ad elevata velocità e può causare lesioni gravi.

Fig. 2.3

Funzionamento Manuale (Telecomando non operativo)

Utilizzo del prodotto senza telecomando

• Se il telecomando del unita è guasto o è stato smarrito, Il prodotto può essere controllato manualmente tramite il pulsante Autocool posizionato sul pannello frontale.
• L'utilizzo in modalità manuale del prodotto offre la possibilità di utilizzare il prodotto per un per periodo di tempo limitato, sino a che non si reperisce un nuovo telecomando.
  • Per utilizzare l'unità in modalità manuale l'apparecchio deve essere in condizione di arresto.

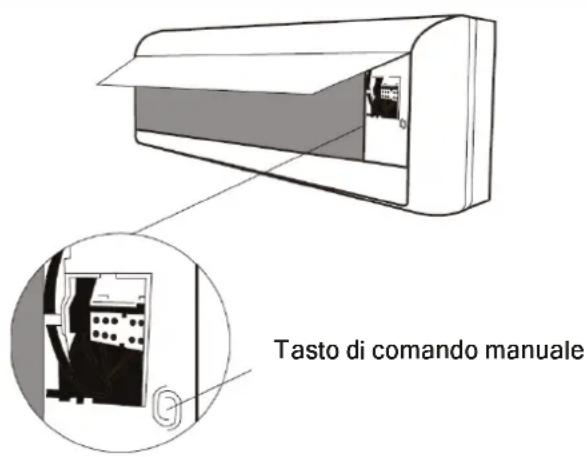

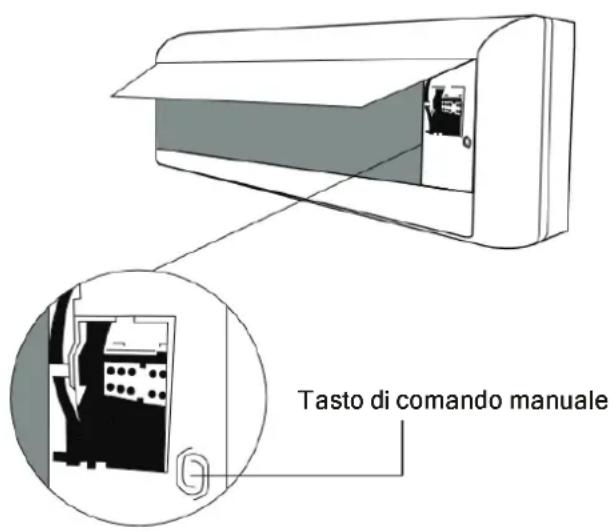

• Dopo aver aperto il pannello frontale e localizzato il pulsante Autocool, premere il pulsante per ottenere l'attivazione dell'unità in modalità automatica.
• Se il pulsante Autocool viene premuto nuovamente il prodotto opera in modalità test forzando il raffreddamento a frequenza di rotazione predefinita del compressore per un periodo di tempo di 20 minuti, al termine dei quali l'unità si arresta.
• Durante questa modalità di lavoro sul display del pannello frontale compaiono i caratteri FC.
• Premendo una ulteriore volta il pulsante Autocool l'apparecchio si arresta.

Attenzione

La funzione TEST deve essere impiegata al primo avvio del prodotto e successivamente solo per attività di manutenzione e verifica del prodotto.

Cura e Manutenzione

Pulizia del prodotto

• Per la pulizia del prodotto utilizzare soltanto un panno soffice e pulito.
• Se il prodotto è particolarmente sporco utilizzare un panno umido.
• Non utilizzare detergenti chimici panni impregnati per la pulizia del prodotto.
• Non utilizzare benzina, diluenti o polish per la pulizia del prodotto: queste sostanze possono causare rottura o deformazione delle parti plastiche.
• Non utilizzare acqua calda a temperatura superiore di 40 gradi per la pulizia del prodotto. Questo può causare lo scolorimento delle parti plastiche o deformazioni delle stesse.

Pulizia filtri

• Se il filtro aria è ostruito il prodotto può subire una notevole perdita di efficienza e può essere causa di un pericolo per la salute.
• Verificare lo stato dei filtri e la loro pulizia ogni 2 settimane.
• Per compiere questa operazione aprire il pannello frontale dell'unità.
• Afferrare le maniglie dei filtri e sollevarle tirando i filtri verso di se.
• Se il prodotto è dotato di filtri purificatori estrarre anche questi ultimi dal prodotto.
• Pulire i filtri a lunga durata con acqua e sapone neutro.
• Reinstallarli soltanto dopo che sono completamente asciutti.
• Pulire i filtri purificatori con un aspirapolvere o una spazzola.
  • Non asciugare i filtri aria al sole o tramite fonti di calore intenso.
• Non fare operare il prodotto in assenza dei filtri, nemmeno per brevi periodi di tempo.

• Prima di sostituire i filtri operare pulizia del prodotto ho compiere qualunque attività di manutenzione disconnettere l'alimentazione elettrica.

• Durante le operazioni di rimozione dei filtri non toccare le parti metalliche dell'unità interna ci sono parti affiliate che potrebbero provocare tagli o lesioni.

• Non utilizzare acqua per la pulizia delle parti interne del prodotto: l'acqua potrebbe venire in contatto con le componenti elettriche e causare scosse elettrice o incendio.

Non ticcare filtri Plasma (Opzionali) pe i 10 minuti successivi all'arresto del prodotto.

Pericolo

• Prima di eseguire qualunque operazione sui prodotti, arrestarli e disconnettere l'alimentazione elettrica.
• Durante le operazioni di rimozione dei filtri non toccare le parti metalliche dell'unità interna. All'interno di essa sono presenti parti affiliate che potrebbero provocare tagli o lesioni.
• Non utilizzare acqua per la pulizia delle parti interne del prodotto. Il liquido potrebbe venire in contatto con le parti elettriche e causare scosse elettriche o incendio.

Indicatore sostituzione filtri

• Ogni 2800 ore di funzionamento il display del unita interna mostra i caratteri «NF».
• Questo è un avviso che ricorda la necessità di sostituire i filtri aria.
• Questa visualizzazione è mantenuta per circa 15 secondi al termine dei quali il display torna alla normale visualizzazione.
• La visualizzazione si ripete ad ogni attivazione del prodotto.
• Per il ripristino del contatore di questa funzionalità è necessario a premere il pulsante led sul telecomando 4 volte o premere il pulsante controllo manuale per 3 volte.
• Questa indicazione è legata ad un contatore orario e non è rappresentatiova delle effettive condizioni dei filtri aria dell'unità.

Attenzione

• La manutenzione e l'assistenza al prodotto devono essere svolte da personale qualificato e certificato secondo le normative vigenti nel territorio di installazione.
  • Non cercare di riparare il prodotto autonomamente: possono essere causati gravi danni e vi è il rischio di procurarsi lesioni.

In caso di inutilizzo prolungato

- In caso di lunghi periodi di inattività, operare come segue:

Pulire i filtri aria

Utilizzare l'unità in modalità ventilazione fino ad asciugare completamente le parti interne

Spegnere l'unità e rimuovere l'alimentazione elettrica

Rimuovere le batterie dal telecomando

Prima della riattivazione

• Eseguire questi controlli:

Pulire i filtri aria

Accertarsi che le aperture di ventilazione siano libere

Guida alla soluzione dei problemi

Precauzioni di sicurezza

Qualora una qualsiasi delle seguenti condizioni dovesse verificarsi spegnere l'unità immediatamente e disconnettere l'alimentazione elettrica.

• I cavi di alimentazione si surriscaldano.
- Si avvertono odori anormali odore di bruciato.
• L'unità emette suoni acuti e anormali.
• Gli interruttori di protezione elettrica intervengono frequentemente.
• L'acqua o altre sostanze sono penetrate nell'unita.
- Non tentare di riparare l'unità autonomamente avvalersi sempre di tecnici qualificati e certificati secondo le disposizioni di legge vigenti nel luogo di installazione.
- delle stesse.

Codici Guasto

Se il funzionamento delle unità si arresta e compaiono delle visualizzazioni di caratteri sul display delle unità, procedere a contattare un centro assistenza tecnica autorizzato per la verifica del prodotto.

Smaltimento del prodotto a fine vita

Pulizia del prodotto

• Questo prodotto contiene refrigeranti HFC ad effetto serra da cui dipende il suo funzionamento, ed altre sostanze pericolose.
• Quando questa unità deve essere smaltita al termine della sua vita operativa, le norme impongono speciali meccanismi di trattamento e di smaltimento dell'apparecchiatura..
• È vietato smaltire questo prodotto insieme ai tradizionali rifiuti domestici urbani.
• Smaltire il prodotto secondo le disposizioni di legge in centri di conferimento dei rifiuti derivanti da apparecchiature elettriche ed elettroniche autorizzati secondo le normative vigenti nel territorio di installazione.
• Lo smaltimento non corretto del prodotto può inquinare acqua, aria, suolo, danneggiare la salute, ed avere impatto nocivo nei confronti della catena alimentare.

Midea Italia S.r.l. a socio unico

Viale Luigi Bodio 29/37 20158 Milano (MI) -Italy-

Tel. [phone]

www.comfee.eu

comfee'

Condizionatore d'aria Split Type Manuale di installazione

Serie Maestrale Tutti i modelli

Nota Importante

Leggere con attenzione questo manuale prima di installare il prodotto e conservarlo per la consultazione futura.

Verificare i dati tecnici del prodotto, le informazioni sul refrigerante contenuto e le informazioni sul produttore dalla scheda tecnica del prodotto allegata all'unità esterna.

Attenzione: Rischio di incendio

SOMMARIO

1 Precauzioni di sicurezza
2 Accessori
3 Schema di installazione - Unità interna
4 Componenti dell'unità

5 Installazione unità interna

Selezionare la posizione di installazione

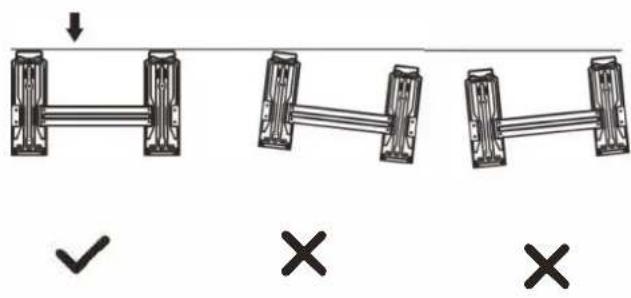

Fissare la piastra di installazione alla parete

Foro nella parete per il passaggio tubazioni

Preparazione tubazioni refrigerante

Collegamento tubo di scarico

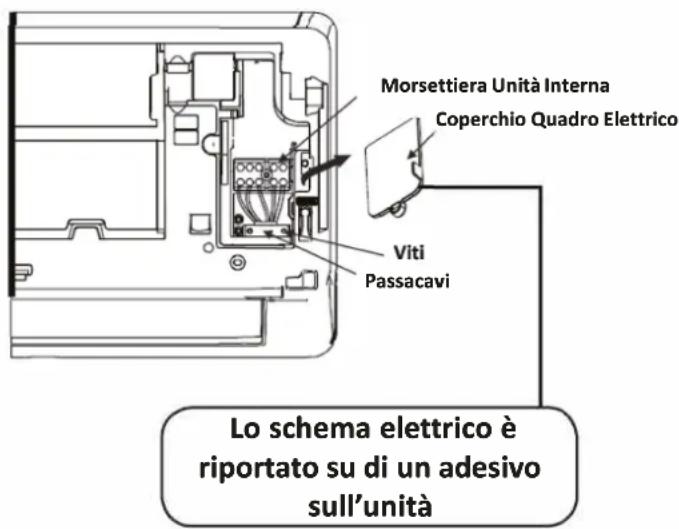

Collegamenti elettrici

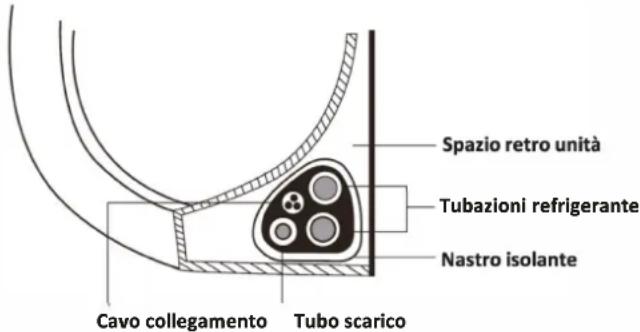

Isolamenti delle tubazioni e cavi

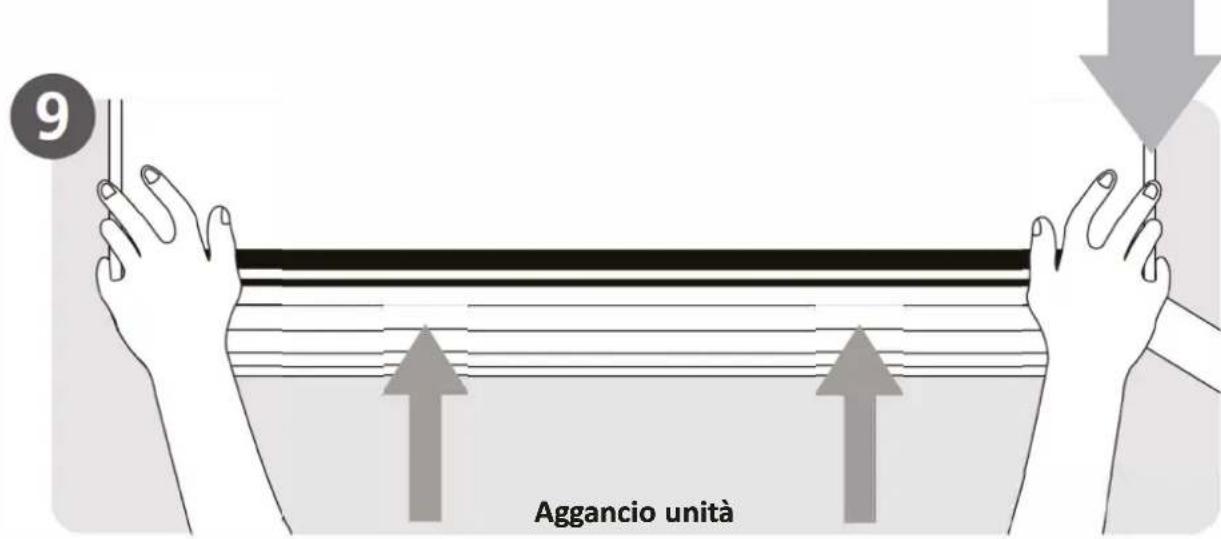

Fissaggio unità interna

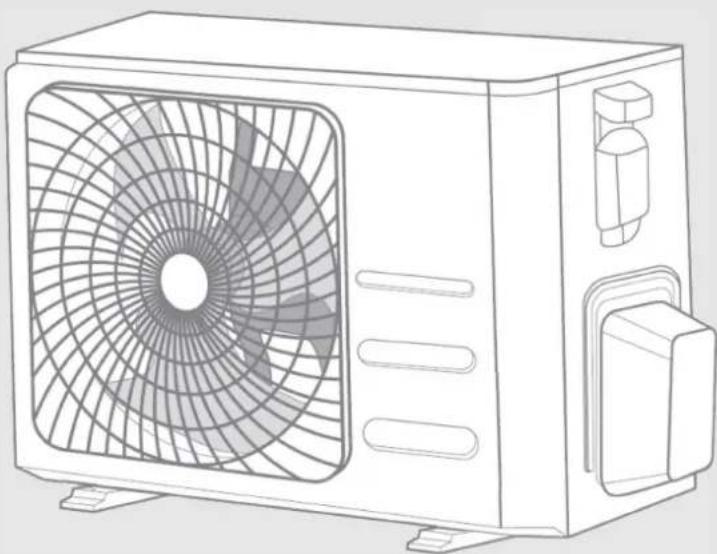

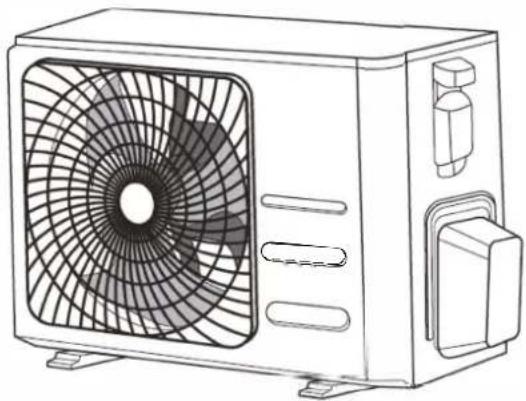

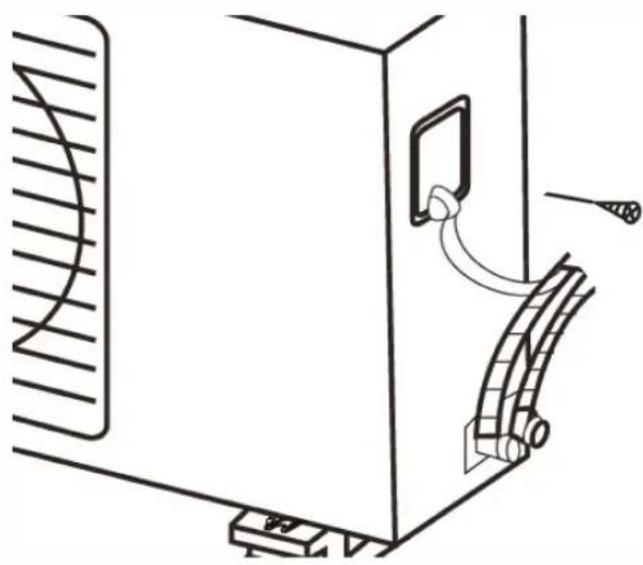

6 Installazione unità esterna

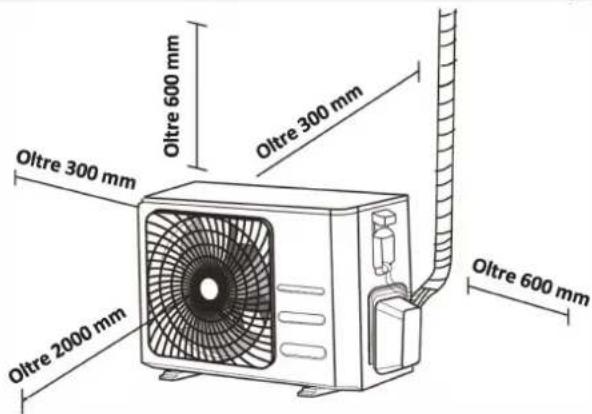

Selezionare la posizione di installazione

Installare la giunzione di drenaggio

Fissare l'unità esterna

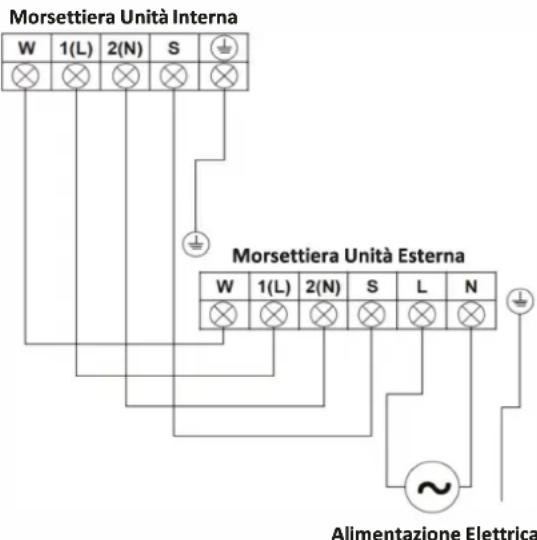

Collegare il cavo di segnale e il cavo di alimentazione

7 Collegamento tubazioni del circuito frigorifero

Nota sulla lunghezza delle tubazioni

Istruzioni di collegamento delle tubazioni del refrigerante

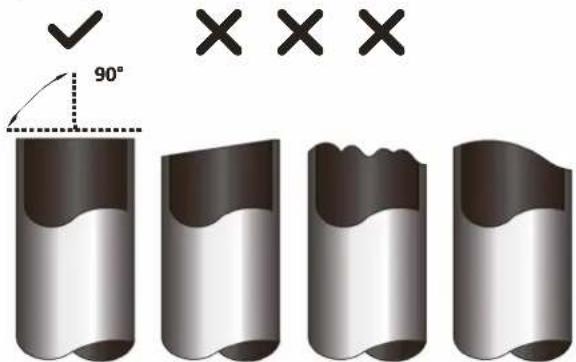

Tagliare le tubazioni

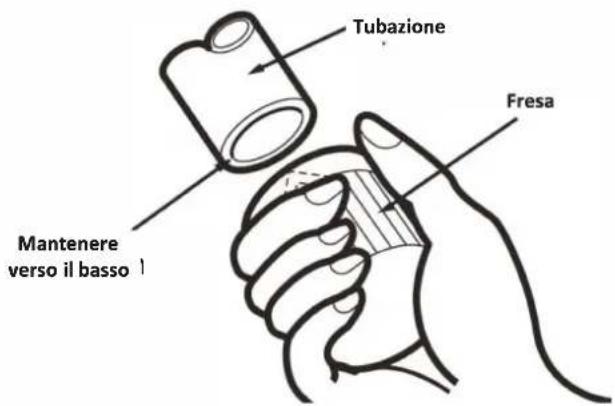

Rimuovere le bave

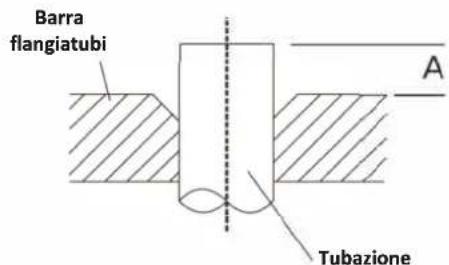

Flangiatura dell'estremità delle tubazioni

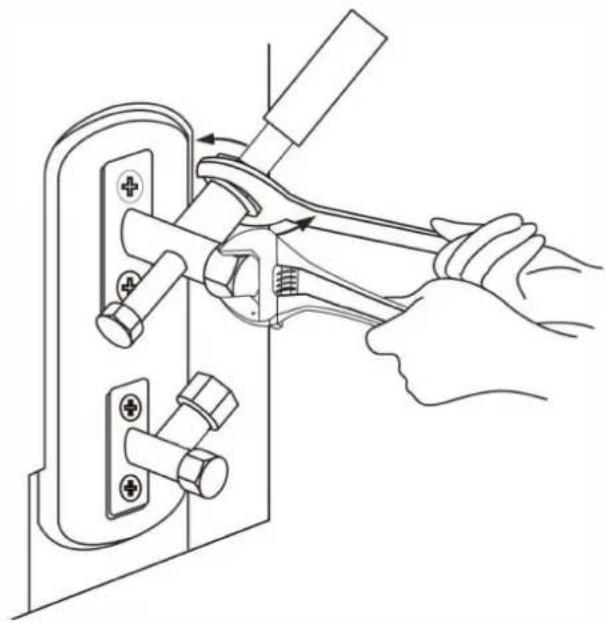

Collegamento delle tubazioni

Attenzione: Rischio di incendio

Preparazione e precauzioni

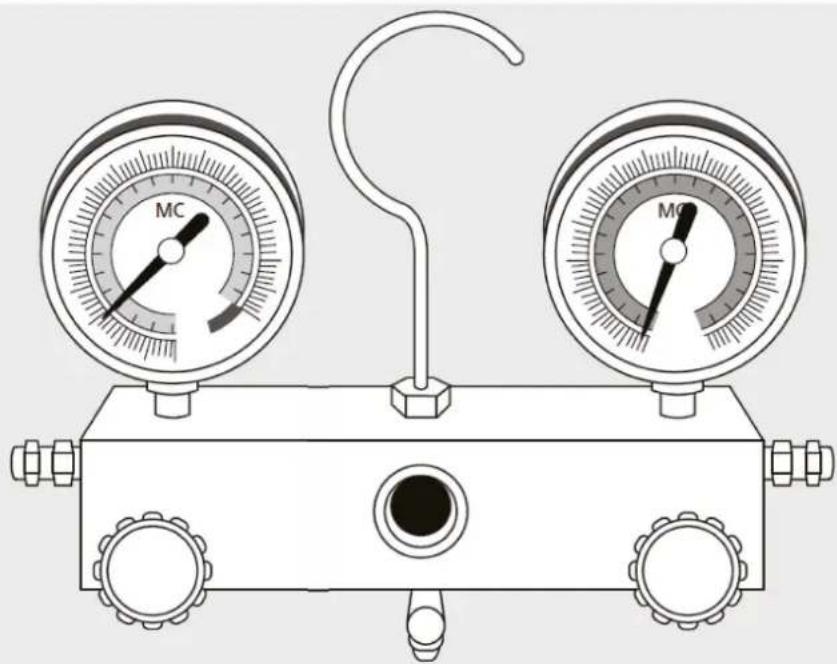

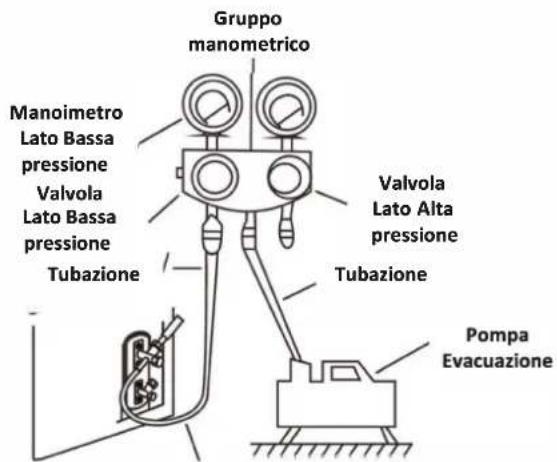

Istruzioni per l'evacuazione

Nota su refrigerante aggiuntivo

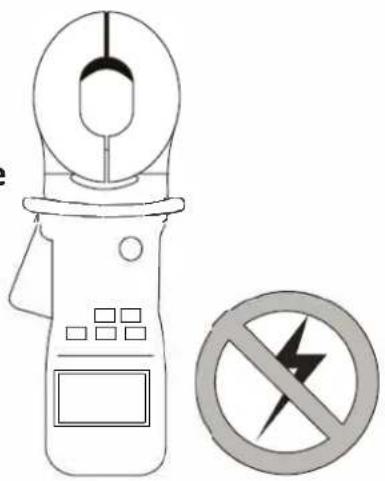

9 Controllo connessioni elettriche e perdite refrigerante

10 Test di funzionamento
11 Smaltimento del prodotto
12 Informazioni sull'assistenza

1 Precauzioni di sicurezza

Leggere le istruzioni sulla sicurezza prima dell'installazione

La non corretta installazione dovuta alla mancata osservanza delle istruzioni può causare gravi danni o lesioni. La gravità del danno o delle lesioni è classificata come PERICOLO o ATTENZIONE.

Questo simbolo indica che la mancata osservazione delle istruzioni può causare ferite o gravi lesioni.

Questo simbolo indica che la mancata osservazione delle istruzioni può causare lesioni, oppure danni all'apparecchio o a cose.

Questo simbolo indica il divieto di compiere l'azione indicata.

Non alterare di alimentazione né utilizzare prolunghe per alimentare l'unità.

Non collegare altri apparecchi alla stessa linea utilizzata dal condizionatore. Collegamenti elettrici scadenti e isolamento o voltaggio insufficiente possono causare incendi o scosse elettriche.

Durante il collegamento delle tubazioni del refrigerante, non lasciare che altre sostanze o gas diversi dal fluido refrigerante specificato penetrino nell'unità. La presenza di gas o sostanze diverse può diminuire la prestazione dell'unità e causare un anomalo aumento di pressione nel circuito frigorifero. Ciò può provocare esplosioni e lesioni.

Non permettere ai bambini di giocare con il condizionatore. I bambini devono trovarsi sempre sotto la supervisione di un adulto nelle prossimità dell'unità.

• L'installazione deve essere eseguita da un tecnico abilitato certificato secondo le normative vigenti nel luogo di installazione. La non corretta installazione può causare perdite d'acqua, scosse elettriche o incendio.
• L'installazione deve essere eseguita seguendo le istruzioni per l'installazione. La non corretta installazione può causare perdite d'acqua, scosse elettriche o incendio.
• Contattare un tecnico autorizzato per la riparazione e la manutenzione di questa unità.
• Utilizzare solo gli accessori e le parti incluse e specificate per l'installazione. L'utilizzo di parti non originali può causare scosse elettriche o incendio oltre che causare danni o il malfunzionamento dell'unità.
• Installare l'unità su una superficie solida, che possa sostenere il suo peso. Se la superficie scelta non può sostenere il peso dell'unità o l'installazione non viene eseguita correttamente, l'unità può cadere e causare gravi lesioni e danni.
• Non utilizzare dispositivi o mezzi non ammessi dal produttore per accelerare i processi di sbrinamento o per rimuovere il ghiaccio dagli scambiatori di calore.
• Il prodotto deve essere conservato in ambienti chiusi privi di potenziali fonti di innesco (Es. fiamme libere, riscaldatori elettrici o a gas, etc.).
  • Non perforare e bruciare le unità.
• L'unità deve essere conservata in ambienti ben ventilati il cui volume corrisponde a quello previsto per il funzionamento.
• Il fluido refrigerante contenuto nel prodotto è inodore.

1 Precauzioni di sicurezza

Pericolo

• Tutti gli interventi sui componenti elettrici devono essere svolti in conformità alle normative ed agli standard di cablaggio vigenti nel territorio di installazione, oltre che a quanto riportato nel presente manuale. È indispensabile utilizzare un circuito di alimentazione indipendente dedicato al prodotto. Non collegare altri apparecchi alla stessa linea di alimentazione. Collegamenti elettrici scorretti o voltaggio insufficiente possono causare scosse elettriche o incendi.
• Tutti gli interventi sui componenti elettrici devono essere eseguiti con cavi di tipo raccomandato. Collegare e fissare i cavi saldamente per evitare che forze esterne possano danneggiare i terminali a vite. Collegamenti elettrici scadenti possono causare il surriscaldamento dell'unità. Ciò può provocare scosse elettriche o incendi.
• Tutti i cavi devono essere disposti accuratamente per assicurare che il quadro elettrico possa chiudersi correttamente. Se il coperchio del quadro elettrico non è chiuso correttamente, possono verificarsi fenomeni di corrosione e si può determinare il surriscaldamento delle morsettiere, che possono prendere fuoco o causare scosse elettriche.
• In particolari ambienti di funzionamento, come cucine, sale server, luoghi dove sono conservate opere d'arte, etc. si consiglia di utilizzare unità di condizionamento specificamente progettate per operare in simili contesti.
• Se i conduttori o i cavi elettrici sono danneggiati, devono essere sostituiti da personale qualificato con componenti approvate dal costruttore. Il mancato rispetto di questa prescrizione può causare danni al prodotto determinare rischio di incendio.
• Questo prodotto può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche sensoriali o mentali solo se sono supervisionate o se sono state istruite riguardo l'uso del prodotto e le norme di sicurezza connesse all'impiego del prodotto stesso. I bambini non dovrebbero giocare con questo prodotto. La pulizia e la manutenzione del prodotto non dovrebbe essere eseguita da bambini o persone inabili senza adeguata supervisione.

Pericolo

In caso di modelli dotati di riscaldatori elettrici, non installare le unità se non a distanza superiore ad un metro da qualunque materiale infiammabile.

Non installare il prodotto in un ambiente dove possono essere presenti gas combustibili o infiammabili. Se gas combustibili o infiammabili si accumulano in prossimità del prodotto, si possono generare incendi o esplosioni.

Non utilizzare il prodotto in ambienti dove è presente elevata umidità e dove è possibile il contatto con acqua, come ad esempio nei bagni o nelle lavanderie. L'accumulo di umidità e acqua nel prodotto può causare danni e determinare rischio di scosse elettriche.

- Il prodotto deve essere collegato a terra: in caso contrario si possono determinare scosse elettriche.

- Realizzare correttamente le condotte di scarico del liquido di condensa: il mancato rispetto di questa prescrizione può causare perdite e danni alle cose.

1 Precauzioni di sicurezza

Nota sui refrigeranti fluorurati

• Questo prodotto è classificato come unità non ermeticamente sigillata contenente refrigeranti fluorurati ad effetto serra, da cui dipende il suo funzionamento.
• Per il tipo di refrigerante contenuto e la relativa quantità, fare riferimento all'etichetta del prodotto.
• La manutenzione, l'assistenza e la riparazione del prodotto possono essere svolte esclusivamente da personale qualificato secondo le normative di legge vigenti.
• Lo smaltimento e la demolizione del prodotto possono essere svolte esclusivamente da personale qualificato secondo le normative di legge vigenti.
• In nessun caso l'utente deve cercare di intervenire sul circuito frigorifero o di disassemblare il prodotto.
• In relazione alla quantità di refrigerante presente nel prodotto, può essere necessaria una verifica annuale dell'impianto, volta ad accertare l'assenza di perdite e la compilazione di un apposito registro dove sono annotate le verifiche e le attività svolte.

In caso di applicazione di applicazione di prodotti che impiegano refrigeranti infiammabili, il volume minimo dello spazio di installazione ed i requisiti di ventilazione dei locali dovrebbero essere verificati in base a quantità di refrigerante contenuta nel prodotto, tipologia di installazione dell'unità e requisiti di ventilazione dei locali.

In generale, la quantità massima di refrigerante ammissibile in uno spazio può essere calcolata utilizzando la seguente formula:

$$ m _ {\max} = 2, 5 \times (\text { LFL }) ^ {(5 / 4)} \times h _ {0} \times (A) ^ {1 / 2} $$

La superficie minima dello spazio di installazione può essere calcolata utilizzando la seguente formula:

$$ A _ {\min} = \left[ M / (2, 5 \times (L F L) ^ {(5 / 4)} \times h _ {0}) \right] $$

Dove

m_max : carica massima ammissibile (Kg)

M: quantità di refrigerante presente nel prodotto (Kg)

A_min : superficie minima dei locali (m²)

A: superficie (m²)

LFL: limite infiammabilità inferiore (Kg/m³)

h_0 : Altezza libera (m) l'altezza dal pavimento al punto di possibile rilascio del refrigerante

h_0 = (h_inst + h_rel) oppure 0,6m, dove h_rel è la differenza in altezza tra il profilo inferiore del prodotto e il punto di possibile rilascio del refrigerante, mentre h_inst è l'altezza di installazione del prodotto:

L'altezza di installazione del prodotto è definita convenzionalmente come segue:

Modelli a pavimento o console	0 m
Modelli parete	1,8 m
Modelli soffitto	2,2 m

1 Precauzioni di sicurezza

Se l'altezza di installazione è superiore alle quote convenzionali, i valori di quantità massima ammissibile e di superficie minima dei locali devono essere ricalcolati secondo le altezze previste.

Uno stesso prodotto può essere impiegato in varie condizioni di installazione con differenti altezze di installazione: in questo caso la valutazione deve essere eseguita in relazione a tutte le possibili applicazioni.

In caso di prodotti canalizzabili asserviti a più ambienti, ogni apertura del prodotto con superficie superiore a 5 cm ^2 , deve essere considerata come h _0 .

In qualunque caso, h_0 non può essere inferiore a 0,6m.

La superficie minima, in questi casi, deve essere calcolata in funzione dell'altezza dal suolo delle bocchette di diffusione dell'aria e dalle aperture da cui il refrigerante può defluire negli spazi, indipendentemente da dove l'unità interna è collocata.

In caso di prodotti canalizzabili asserviti a più ambienti, ogni spazio in cui è presente un'apertura collegata al prodotto deve essere caratterizzato dalla superficie minima.

NOTE

1. Le formule elencate possono essere impiegate solo per fluidi refrigeranti più leggeri di 42kg/kmol.
2. Alcuni esempi di calcolo sono riportati nelle tavole a seguire
3. Per prodotti «Ermeticamente Sigillati» è possibile utilizzare la quantità di refrigerante precaricata nel prodotto quale base di calcolo.
4. Per i prodotti «Non Ermeticamente Sigillati» è necessario che il calcolo venga eseguito, oltre che sulla quantità di refrigerante precaricata, anche considerando il quantitativo di refrigerante addizionale.

Quantità di refrigerante ammissibile

Refrigerante	LFL (Kg/m3)	Altezza massima installazione (m)	Superficie minima raccomandata (m2)
R32	0,306		4	7	10	15	20	30	50
			Quantità massima di refrigerante ammissibile (Kg)
		0,6	0,68	0,90	1,08	1,32	1,53	1,87	2,41
		1,0	1,14	1,51	1,80	2,20	2,54	3,12	4,02
		1,8	2,05	2,71	3,24	3,97	4,58	5,61	7,24
		2,2	2,5	3,31	3,96	4,85	5,60	6,86	8,85

Superficie minima raccomandata

Refrigerante	LFL (Kg/m3)	Altezza massima installazione (m)	Quantità di refrigerante ammissibile (Kg)
R32	0,306		1,224	1,836	2,448	3,672	4,896	6,120	7,956
			Superficie minima raccomandata (m2)
		0,6	/	29	51	116	206	321	543
		1,0	/	10	19	42	74	116	196
		1,8	/	3	6	13	23	36	60
		2,2	/	2	4	9	15	24	40

2 Accessori

Il prodotto è fornito con i seguenti accessori a corredo. Utilizzare le parti fornite e gli accessori per l'installazione. La non corretta installazione può causare scosse elettriche, incendio, oppure danneggiare il dispositivo.

Descrizione	Immagine	Quantità
Piastra di installazione		1
Tassello		5
Vite ST3.9 x 25mm		5

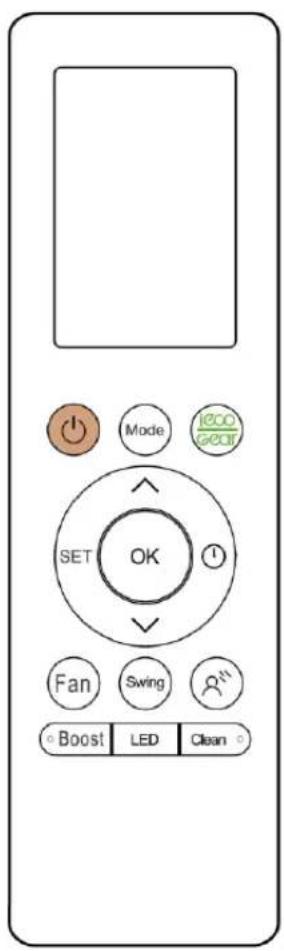

Telecomando		1
Vite ST2.9 x 10mm (Opzionale)		2

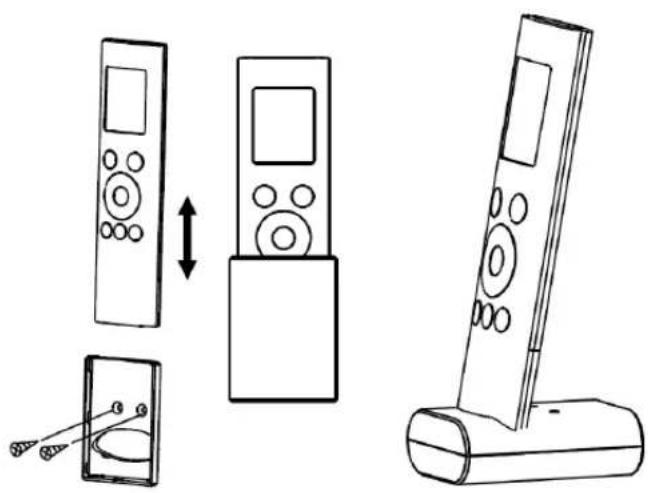

Porta telecomando (Opzionale)		1

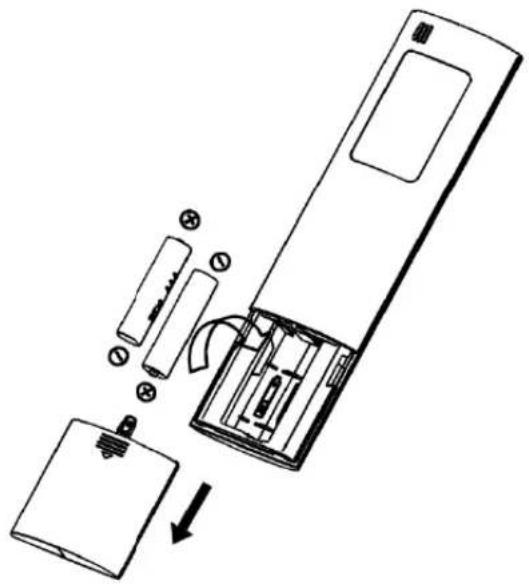

Batterie AAA LR03		2
Guarnizione		1

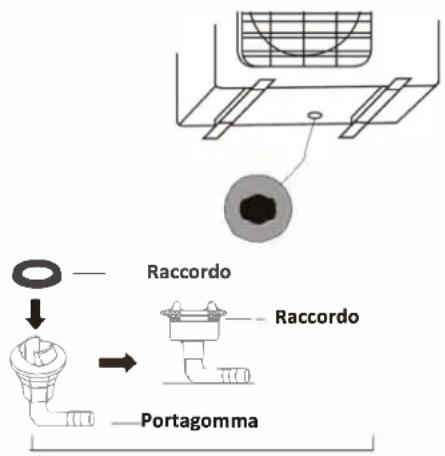

Raccordo scarico	[0455]	1
Magnete in ferrite		1

2 Accessori

Descrizione	Immagine Quantità
Manuale utente/Manuale di installazione/Manuale telecomando		1

Pericolo

L'unità deve essere conservata in ambienti ben ventilati il cui volume corrisponde a quello previsto per il funzionamento.

Le unità che impiegano fluido refrigerante R32 devono essere conservate ed installate poste in esercizio in ambienti con superficie superiore a 4m².

In caso di ambienti provo di ventilazione, o di superficie inferiore a quella indicata, non procedere all'installazione del prodotto.

3 Schema installazione - Unità interna -

1

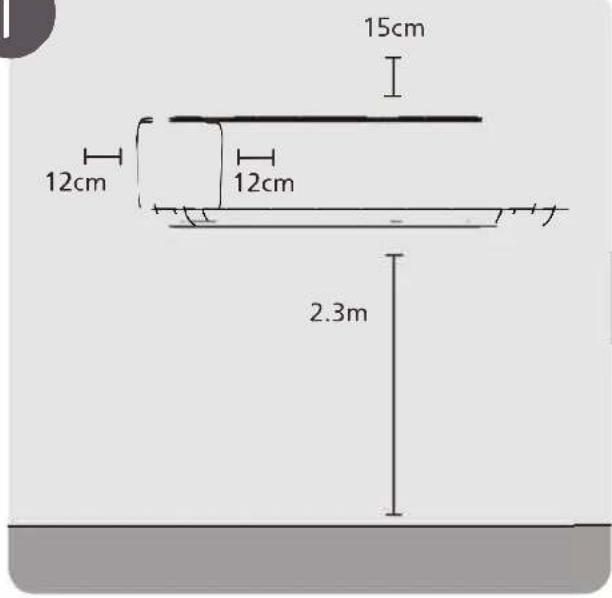

Selezione del luogo di installazione

2

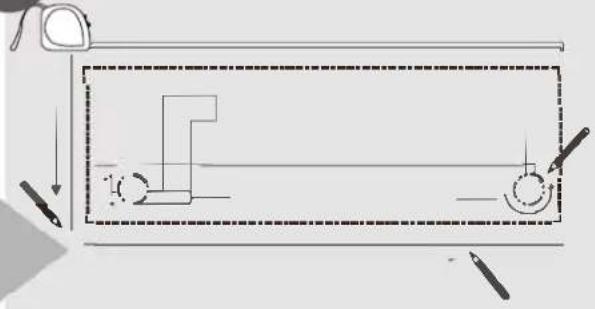

Definizione della posizione sulla parete

3

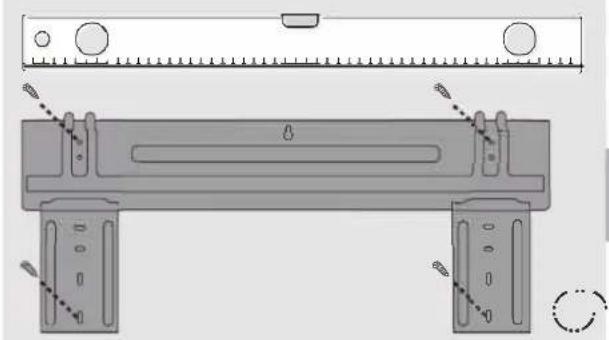

Applicazione della piastra di installazione

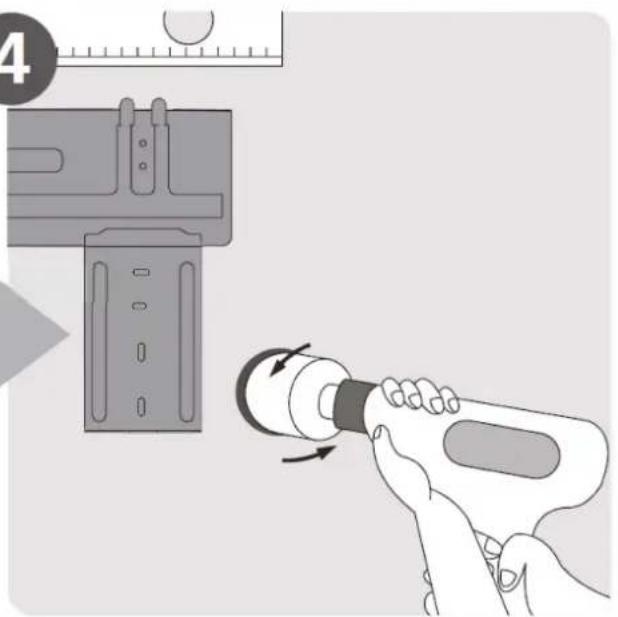

4

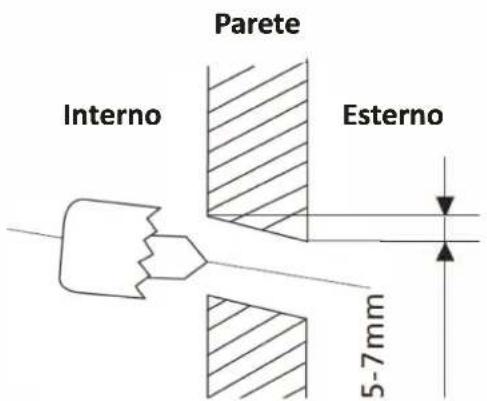

Realizzazione del foro sulla parete

3 Schema installazione - Unità interna -

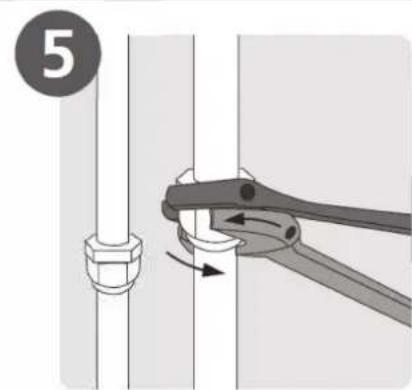

Collegamento delle tubazioni

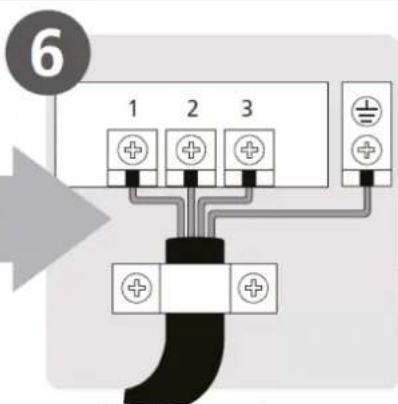

Collegamenti elettrici

Coibentazione tubazioni

4 Componenti delle unità

NOTA SULLE ILLUSTRAZIONI

I disegni e le illustrazioni riportate nel presente manuale hanno carattere illustrativo. La forma, le dimensioni o l'aspetto delle unità commercializzate possono differire da quanto riportato in questo volume.

5 Installazione unità interna

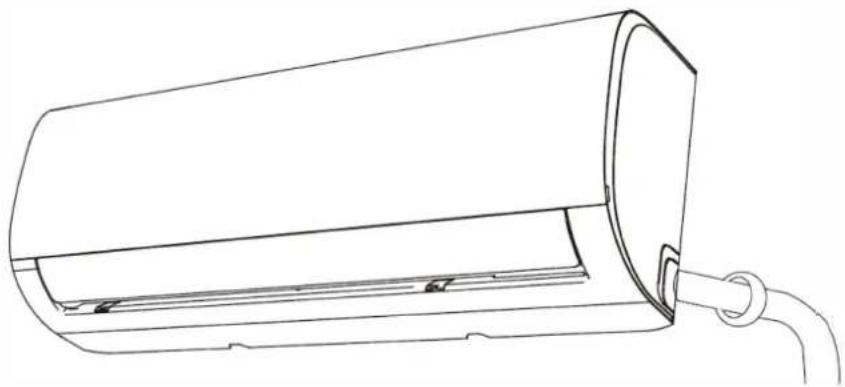

Installazione unità interna

Prima di installare l'unità interna, fare riferimento all'etichetta sulla scatola del prodotto. Assicurarsi che il numero dell'unità interna corrisponda a quello dell'unità esterna.

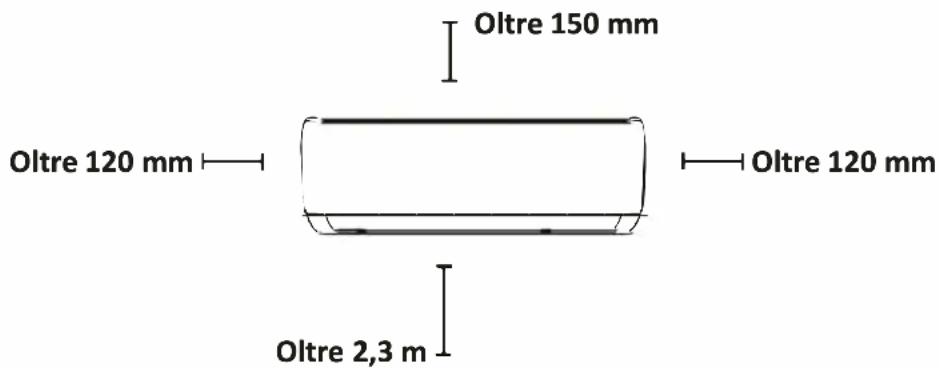

Selezionare la posizione di installazione

Prima dell'installazione dell'unità interna, è necessario scegliere una posizione appropriata. Le condizioni elencate di seguito sono da considerare per scegliere la posizione più appropriata per l'unità.

La posizione adatta all'installazione dell'unità interna deve rispettare queste condizioni:

• Garantire buona circolazione dell'aria
- Consentire drenaggio appropriato
- Il rumore prodotto dall'unità non deve disturbare altre persone
- Deve offrire una superficie stabile e solida, non deve vibrare
- Deve essere abbastanza robusta da sopportare il peso dell'unità
- Avere una distanza minima di un metro da altri dispositivi elettrici (es. TV, radio, computer)

Non installare l'unità in queste condizioni:

• Nei pressi di una fonte di calore, vapore o gas combustibile
• Nei pressi di oggetti combustibili, come tende o tessuti
• Nei pressi di ostacoli che possono bloccare la circolazione dell'aria
  • Nei pressi di una porta
• Esposta alla luce solare

NOTA sul foro nella parete

Durante la scelta della posizione, assicurarsi che ci sia spazio sufficiente da destinare al foro nel muro (vedere il paragrafo Effettuare il foro nel muro per i tubi di collegamento) per il cavo di collegamento e le tubazioni del refrigerante che collegano le unità interna ed esterna.

La posizione predefinita per tutti i tubi è alla destra dell'unità interna (considerando di essere fronte all'unità)

I tubi possono comunque essere posizionati sia a destra che a sinistra dell'unità.

5 Installazione unità interna

Mantenere le seguenti distanze di rispetto dal prodotto ad eventuali ostacoli

Montaggio della piastra di installazione

La piastra di installazione è il dispositivo a cui fissare l'unità interna.

Estrarre la piastra di montaggio, che è imballata assieme all'unità interna.

Posizionare la piastra di montaggio contro la parete, in una posizione che rispetti quanto indicato nel passaggio “Selezionare la posizione di installazione” (consultare

Dimensioni della piastra di montaggio per informazioni dettagliate sulle dimensioni della piastra di montaggio).

Eseguire i fori per le viti della piastra di montaggio in posizioni che:

• Siano solide tanto da supportare il peso dell'unità,
• Corrispondano ai fori per le viti presenti sulla piastra di montaggio.

Fissare la piastra di montaggio alla parete con le apposite viti.

Assicurarsi che la piastra di montaggio aderisca alla parete.

In caso di pareti in mattoni o in cemento, utilizzare i tasselli di fissaggio forniti a corredo con le apposite viti per ancorare la piastra alla parete.

Foro nella parete per passaggio tubazioni

È necessario effettuare un foro nella parete per alloggiare le tubazioni del refrigerante, il tubo di scarico e il cavo di collegamento tra l'unità interna e quella esterna.

Scegliere la posizione in cui eseguire il foro basandosi sulla posizione della piastra di montaggio. Fare riferimento alla sezione Dimensioni della piastra di montaggio nella prossima pagina per determinare la posizione ottimale. Il foro nella parete deve trovarsi ad almeno 65cm di distanza da uno dei lati dell'unità e ad inclinazione leggermente inferiore, per facilitare il drenaggio.

Usare un trapano con punta da 65mm per eseguire un foro sulla parete. Assicurarsi che il foro sia eseguito con un'angolazione leggermente discendente, così che la parte finale del foro dal lato dell'unità esterna si trovi più in basso rispetto alla parte finale dal lato dell'unità interna di circa 5-7mm. Ciò assicura un adeguato drenaggio dell'acqua.

Posizionare il rivestimento protettivo all'interno del foro. Il rivestimento protegge i bordi del foro e favorisce il sigillatura al termine del processo di installazione.

5 Installazione unità interna

Dimensioni della piastra di installazione

Assicurarsi di avere spazio sufficiente per assemblare l'unità interna; gli schemi a destra mostrano la piastra di montaggio con le seguenti dimensioni annotate:

• Larghezza della piastra di montaggio
• Altezza della piastra di montaggio
- Larghezza dell'unità interna, relativa alla piastra di montaggio
- Altezza dell'unità interna, relativa alla piastra di montaggio
- Posizione consigliata del foro sulla parete (sia alla destra che alla sinistra della piastra di montaggio)
• Distanze relative tra i fori sulla parete

Corretta posizione della piastra di installazione

5 Installazione unità interna

Preparazione tubazioni refrigerante

Le tubazioni del refrigerante si trovano all'interno di una guaina isolante fissata al retro dell'unità. È necessario preparare il tubo prima di inserirlo nel foro della parete. Fare riferimento alla sezione Collegamento

tubazioni del refrigerante per istruzioni dettagliate su come svasare il tubo sulle altre informazioni per l'installazione.

A seconda della posizione del foro sulla parete relativo alla piastra di installazione, scegliere il lato dell'unità da cui far fuoriuscire il tubo.

Se il foro sulla parete di trova dietro l'unità, mantenere il pretranciato per il passaggio tubazioni in posizione. Se il foro sulla parete è su un lato dell'unità interna, rimuovere pretranciato per il passaggio tubazioni in plastica da quel lato (vedere fig.) Ciò renderà disponibile una fessura da cui far fuoriuscire le tubazioni. Utilizzare delle pinze o in caso non sia possibile rimuovere manualmente pretranciato in plastica.

Utilizzare delle forbici per tagliare la guaina isolante per il lungo, in modo da esporre circa 15cm di tubazioni del refrigerante. Questa operazione ha due scopi:

• Facilitare il Processo di collegamento delle tubazioni
  •Facilitare i controlli di perdite di refrigerante e permettere il rilevamento di eventuali danni Se sono presenti tubazioni predisposte nella parete, passare direttamente alla fase Collegamento delle tubazioni. Se non è già presente una tubazione all'interno della parete, collegare le tubazioni del refrigerante dell'unità interna alle tubazioni che la collegano all'unità esterna. Fare riferimento alla sezione Collegamento delle tubazioni di questo manuale per istruzioni dettagliate. Facendo riferimento alla posizione del foro sulla parete relativo alla piastra di installazione, determinare l'angolazione del tubo. Afferrare il tubo del refrigerante alla base della curvatura. Piegare il tubo verso la fessura lentamente, con una pressione leggera. Non intaccare né danneggiare il tubo durante il processo.

La tubazione del refrigerante può fuoriuscire dall'unità interna da quattro punti diversi:

Lato frontale sinistro

Lato posteriore sinistro

Lato frontale destro

Lato posteriore destro

Vedi figura sotto per informazioni

Prestare attenzione a non schiacciare o danneggiare le tubazioni durante la preparazione.

5 Installazione unità interne

Collegare il tubo di scarico

Alla consegna del prodotto, il tubo di scarico è collegato al lato sinistro dell'unità (vista posteriore).

Per garantire un drenaggio adeguato, collegare il tubo di scarico alla presa su uno dei due lati della vaschetta.

Se necessario, prolungare la tubazione di scarico con un tubo di scarico di tipo adatto (Da reperire localmente).

Avvolgere strettamente il punto di giunzione con del nastro isolante in teflon per assicurare una buona chiusura e prevenire perdite.

Ricoprire la porzione di tubo di scarico posizionata all'interno con dell'isolante per prevenire la formazione di condensa.

Rimuovere il filtro dell'aria e versare una piccola quantità di acqua nella vaschetta di scarico per assicurarsi che fluisca dall'unità senza intoppi.

• Non piegare eccessivamente il tubo di scarico.
  • Non causare perdite di liquido della condensa
• Non porre la parte terminale della tubazione a contatto con l'acqua (Potrebbe risalire la tubazione per capillarità)

5 Installazione unità interne

Nota sui collegamenti elettrici

• Tutti i cablaggi elettrici devono essere realizzati in conformità alle normative vigenti nel luogo di installazione e devono essere realizzati da personale qualificato.
• Tutti i collegamenti elettrici devono essere eseguiti seguendo lo Schema dei collegamenti elettrici posizionato sui pannelli delle unità interna ed esterna.
• In caso di anomalie di funzionamento o sospetti di malfunzionamento potenzialmente pericoloso, interrompere immediatamente le operazioni. Spiegare le motivazioni al cliente e rifiutare di installare l'unità fino alla completa risoluzione del problema di sicurezza.
• La tensione di alimentazione deve essere tra il 90% e il 100% della tensione nominale. Una tensione insufficiente può causare malfunzionamento, scosse elettriche o incendio.
• Se l'alimentazione è connessa a un cablaggio fisso, installare un interruttore automatico con protezione magnetotermica e differenziale di capacità pari alla massima potenza elettrica assorbita dal prodotto.
• Collegare l'unità unicamente a una derivazione di circuito singola. Non collegare altri dispositivi alla derivazione.
  • Assicurarsi che il condizionatore abbia una corretta messa a terra.
• Tutti i cavi devono essere collegati saldamente. Cavi allentati possono causare il surriscaldamento del terminale. Ciò può provocare malfunzionamenti e incendi.
• I cavi non devono toccare o entrare in contatto con le tubazioni del refrigerante, con il compressore né con alcuna parte mobile all'interno dell'unità.
• Se l'unità è dotata di un riscaldatore elettrico, il prodotto deve essere installato ad almeno 1 metro da qualsiasi materiale combustibile.

Prima di eseguire qualunque operazione sul prodotto, rimuovere l'alimentazione elettrica.

5 Installazione unità interne

Cablaggio elettrico

Il cavo di collegamento mette in comunicazione le unità interna ed esterna. È necessario scegliere un cavo di dimensione corretta prima di prepararlo per il collegamento.

Utilizzare cavi di tipologia H05VV-F (FRO-FROR) con la seguente sezione minima.

Corrente (A)	Sezione conduttori ( mm^2 )
<16	1,5
16<X<25	2,5
25<X<32	4,0
>32	6.0

Fare riferimento alle specifiche tecniche di prodotto per selezionare in maniera appropriata la dimensione dei cavi da impiegare per il collegamento delle unità e la tipologia degli interruttori di protezione da applicare alle linee di alimentazione.

Schema di cablaggio

(Unità Esterna/Interna) Mono-Split

In caso di unità interna connessa a una unità esterna Multi-Split fare riferimento al manuale di installazione fornito a corredo dell'unità esterna.

Le unità contengono fusibili di protezione per le sovracorrenti e varistori contro le sovratensioni.

Utilizzare capicorda a forchetta per il collegamento dei conduttori alle morsettiere.

Schema di cablaggio elettrico

Lo schema dei collegamenti è riportato su adesivi posti sulle unità interna ed esterna.

NOTE COLLEGAMENTI ELETTRICI

• Non realizzare collegamenti differenti da quelli indicati nello schema a lato
- Rispettare la polarità dei collegamenti tra unità interna ed esterna

L'errato collegamento dei conduttori di connessione può provocare malfunzionamento dei prodotti, visualizzazione di codici guasto (E1) o altri danni, anche gravi.

5 Installazione unità interne

Bendaggio dei cavi e tubi

Prima di inserire le tubazioni, il tubo di scarico e il cavo di collegamento attraverso il foro nella parete, è necessario avvolgerli assieme per risparmiare spazio, proteggerli e isolarli.

Avvolgere il tubo di scarico, le tubazioni del refrigerante e il cavo di segnale come illustrato nella Figura

Posizionare il tubo di scarico nella parte inferiore.

Assicurarsi che il tubo di scarico sia posizionato nella parte inferiore. Posizionare il tubo di scarico nella parte superiore può causare lo fuoriuscite di liquido dalla vaschetta di scarico e causare incendi o perdite d'acqua.

Non far scorrere il cavo di collegamento in prossimità di altri cavi di potenza.

Fissare il tubo di scarico alla parte inferiore dei tubi del refrigerante con del nastro isolante.

Avvolgere assieme strettamente il cavo di segnale, i tubi del refrigerante e il tubo di scarico con del nastro isolante. Controllare nuovamente che tutti i componenti siano avvolti come indicato in Figura.

Effettuare il bendaggio delle tubazioni solo dopo che sono state eseguite le operazioni di verifica sulla tenuta dei raccordi.

Posizionare le tubazioni del refrigerante, il tubo di scarico e il cavo di collegamento opportunamente avvolti nel reto dell'unità.

Agganciare la parte superiore dell'unità interna alla parte superiore della piastra di installazione.

Controllare che l'unità sia saldamente agganciata alla piastra di installazione applicando una leggera pressione sul lato destro e sinistro dell'unità. L'unità non deve oscillare né scivolare.

Premere con una pressione uniforme facendo leva sulla metà inferiore dell'unità. Continuare a premere finché l'unità si fissa ai ganci della parte inferiore della piastra di montaggio.

Controllare nuovamente che l'unità sia fissata saldamente applicando una leggera pressione al lato destro e sinistro dell'unità.

6 Installazione unità esterna

Selezione della posizione di installazione

Prima dell'installazione dell'unità esterna, è necessario scegliere una posizione appropriata. Le condizioni elencate di seguito sono utili per scegliere la posizione appropriata per l'unità. La posizione di installazione dell'unità esterna deve soddisfare queste condizioni.

• Rispettare tutti gli spazi di rispetto mostrati nella figura a lato
• Garantire buona circolazione dell'aria e ventilazione
• Essere stabile e solida in modo da sostenere l'unità senza vibrazioni
• Il rumore prodotto dall'unità non deve disturbare altre persone
• Protetta dall'esposizione prolungata alla luce diretta del sole o alla pioggia

Non installare il prodotto in queste condizioni.

• In condizioni che possono bloccare la circolazione dell'aria
  • Dove il rumore può disturbare altre persone
• Dove animali o piante possono risentire del flusso di aria calda
  • In prossimità di gas combustibile
• In una posizione esposta a una grande quantità di polvere
  • In una posizione esposta ad aria salmastra

6 Installazione unità esterna

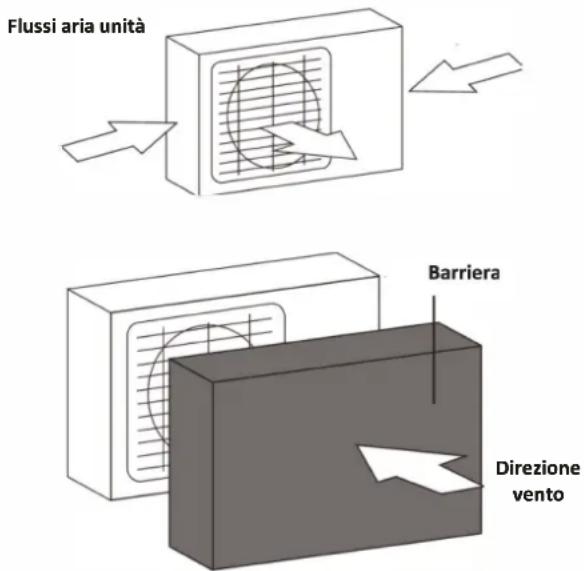

AVVER TENZE SPECIALI PER CONDIZIONI CLIMATICHE ESTREME

La direzione del vento non deve opporsi al flusso d'aria espulso dall'unità.

Installare l'unità in modo che l'espulsione aria sia perpendicolare rispetto alla direzione del vento. Se questo non è possibile, provvedere a realizzare delle barriere di protezione per evitare che il fenomeno si manifesti.

Installare l'unità in posizione riparata da pioggia o neve: questo migliora le prestazioni, specialmente durante l'utilizzo in modalità riscaldamento. Non ostacolare i flussi d'aria dell'unità.

In caso di installazione dell'unità in località costiere, dove è presente la problematica di accumulo di salsedine e corrosione, adottare le idonee contromisure per evitare danni.

Durante il funzionamento in modalità raffreddamento è normale che l'unità produca piccole quantità di liquido di condensa.

I prodotti reversibili, che oltre al raffreddamento operano anche in modalità riscaldamento, necessitano di una condotta di scarico condensa per il drenaggio del liquido prodotto a seguito dell'esecuzione dei cicli di sbrinamento.

Dotare l'unità di meccanismi di scarico del liquido di condensa, che può essere prodotto anche in quantità elevata (>8l/h).

Il prodotto viene fornito con un raccordo di scarico da collegare ad un foro sulla base del prodotto. Il raccordo è dotato di un portagomma all'estremità, in modo da poter essere connesso a tubazioni di scarico (Non fornite a corredo).

Questo raccordo potrebbe non essere sufficiente a garantire il corretto smaltimento della completa quantità di liquido prodotta dall'unità.

La tubazione di scarico connessa al raccordo deve compiere un percorso in direzione verticale per evitare ristagni d'acqua che potrebbero congelare in caso di temperature esterne rigide.

6 Installazione dell'unità esterna

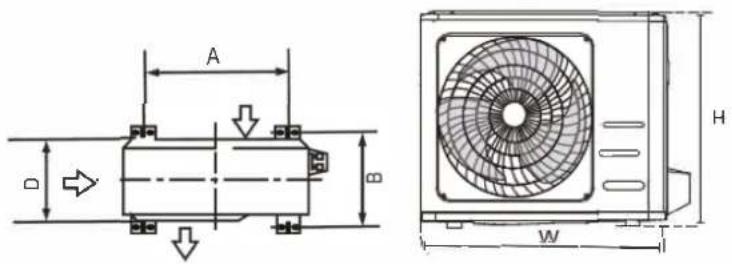

Schemi dimensionali

Di seguito le dimensioni della intera gamma di unità esterne disponibili.

L'aspetto dei disegni a lato è puramente indicativo e non si riferisce agli specifici prodotti disponibili.

Anche se l'unità è posizionata a terra, è opportuno prevedere dei sistemi di fissaggio al suolo per prevenire la sua caduta o il ribaltamento.

Se la zona di installazione è soggetta a nevicate, sollevare l'unità dal piano di appoggio in misura pari al valore della precipitazione nevosa media annua, per evitare che l'accumulo di neve possa ostacolare i percorsi dell' aria attorno all'unità.

6 Installazione unità esterna

In caso di installazione dell'unità esterna su staffe di sospensione, considerare quanto segue:

• Assicurarsi che la parete di ancoraggio sia realizzata in cemento o in materiali altrettanto robusti. La parete deve poter sostenere un peso pari ad almeno quattro volte quello dell'unità.
• Utilizzare sistemi di fissaggio idonei a sostenere il peso dell'unità moltiplicato per quattro volte.
• Se consentito, utilizzare sistemi di isolamento meccanico (giunti antivibranti) anche tra le staffe e la parete.
• Controllare che le staffe di montaggio siano livellate in senso orizzontale.
• Mantenere i piedi dell'unità separati dalle staffe mediante giunti antivibranti in gomma di altezza adeguata.
• Fissare saldamente l'unità alle staffe di fissaggio, in modo da evitare il rischio di caduta e rovesciamento del prodotto.
• Il peso dell'unità è, in alcuni casi, superiore a 30 Kg. Si raccomanda di manipolare l'unità in sicurezza con l'ausilio di un numero adeguato di operatori, per evitare rischio di caduta e danni conseguenti.
• L'unità contiene parti taglienti. Utilizzare idonei dispostivi di protezione durante la manipolazione, per evitare ferite e danni.

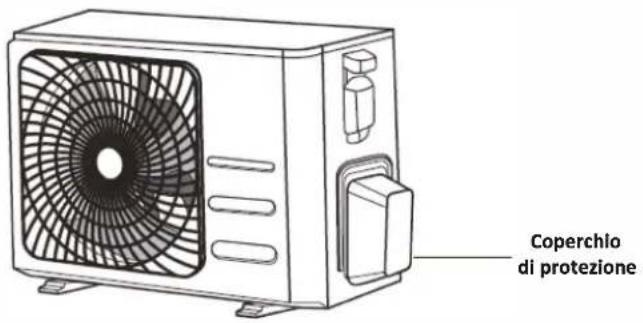

La morsettiera per i collegamenti elettrici è posizionata sotto il coperchio del quadro elettrico dell'unità esterna, accessibile asportando la vite di fissaggio.

Gli schemi elettrici del prodotto sono riportati su di un adesivo posto sul coperchio del quadro elettrico.

Per il cablaggio elettrico del prodotto si faccia riferimento alla sezione 4 (Collegamenti Elettrici) del presente manuale.

Ancorare tutti i caví mediate l'apposito passa caví.

Al termine delle operazioni di cablaggio chiudere correttamente il coperchio del quadro elettrico per evitare l'ingresso di acqua o altri contaminanti nel prodotto.

7 Collegamento tubazioni refrigerante

NOTA: Lunghezza delle tubazioni del circuito frigorifero

La lunghezza delle tubazioni del circuito frigorifero influenza le prestazioni e il consumo energetico dell'apparecchio.

I dati di prestazione del prodotto indicati nelle specifiche tecniche, fanno riferimento a condizioni di prova in cui la lunghezza ed il dislivello delle tubazioni sono predefinite. Le reali prestazioni e consumi energetici del prodotto possono differire da quanto indicato in relazione alle differenti condizioni di installazione.

Fare riferimento alla seguente tabella per verificare la lunghezza massima equivalente ed il dislivello massimo ammessi in relazione ai vari modelli.

Capacità Unità (Sigla Prodotto)		Lunghezza Massima equivalente Tubazioni (m)	Dislivello massimo ammesso (m)
07-09-12 (KBtu/h)	20-27-35 (kW/10)	25	10
18-24 (KBtu/h)	53-70 (kW/10)	30	20

Le unità sono precaricate per uno sviluppo della rete di tubazioni pari a 5 m. In caso lunghezza delle tubazioni risulti superiori a questo dato, è necessario integrare la quantità di refrigerante contenuta nel prodotto come indicato in seguito.

Tubazioni prodotto	Incremento di refrigerante
Lato Liquido 6.35 mm 1/4 inch	12g/m
Lato liquido 9,52 mm 3/8 inch	24g/m

La manipolazione del refrigerante può essere eseguita solo da personale qualificato e certificato in base alle normative vigenti nel territorio di installazione del prodotto. Utilizzare refrigerante di tipologia analoga a quella contenuta nel prodotto. Non mescolare refrigeranti differenti.

7 Collegamento tubazioni refrigerante

Le tubazioni utilizzate per il collegamento delle due parti del prodotto devono essere di tipologia e dimensioni idonee.

Taglio delle tubazioni

Il taglio delle tubazioni deve essere realizzato su di un tratto diritto con una rotella tagliatubo di tipologia idonea.

Il taglio deve risultare regolare.

Non deformare, curvare o ammaccare la zona di taglio.

Rimozione delle bave

Mantenere l'estremità aperta della tubazione rivolta verso il basse durante le lavorazioni.

Rimuovere le bave e i residui di taglio dall'interno della tubazione.

Flangiatura delle tubazioni

Dalla corretta flangiatura delle tubazioni dipende la tenuta del circuito frigorifero e l'affidabilità del prodotto.

Utilizzare una macchina flangia tubo a frizione con barra di dimensioni idonee alle tubazioni da lavorare.

Lavorare le tubazioni come prescritto dal produttore dell'utensile, facendo particolare attenzione alla sporgenza dell'estremità della tubazione (A) dalla barra.

La flangia realizzata deve risultare regolare, liscia e di dimensione tronco-conica.

Prima di eseguire la flangiatura, posizionare il dado sulla tubazione nel senso corretto.

7 Collegamento tubazioni refrigerante

Collegamento delle tubazioni (Unità Interna)

Durante il posizionamento delle tubazioni non schiacciare o deformare la tubazione.

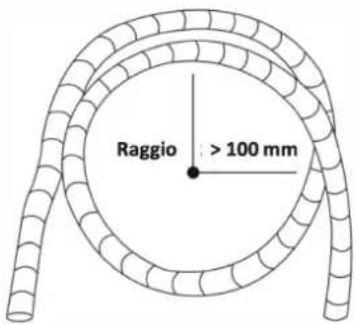

Raggio di curvatura

Non realizzare sulle tubazioni curve con raggio inferiore a 100 mm

Collegamento dei raccordi a flangia

Alklineare i raccodi che devono essere connessi, mantenendo le tue tubazioni allineate.

Serrare a mano il dado sul raccordo maschio.

Serrare il raccordo utilizzando due chiavi a forchetta contrapposte, fino alla coppia di torsione indicata in tabella.

Durante il serraggio dei raccordi, accertarsi di non torcere le tubazioni.

Se necessario, applicare lubrificante sulla parte del raccordo esterna al passaggio del refrigerante, prima di procedere al serraggio.

NOTA: NON SERRARE ECCESSIVAMENTE IL RACCORDO

Non applicare coppia eccessiva al raccordo. Il raccordo potrebbe deformarsi o si potrebbe danneggiare la tubazione, causando perdite di refrigerante e possibili danni a cose e persone.

7 Collegamento tubazioni refrigerante

Collegamento delle tubazioni (Unità Esterna)

Accedere alle valvole del refrigerante poste sull'unità esterna, sotto il coperchio di protezione.

Rimuovere i dadi a protezione dei rubinetti e collegare le tubazioni del refrigerante dopo aver eseguito flangiatura delle estremità con le modalità di lavoro descritte in precedenza.

Allineare i raccordi per il serraggio e procedere alla congiunzione come descritto nel caso delle unità interne.

Durante le operazioni di serraggio, utilizzare due chiavi a forchetta contrapposte.

La prima deve far ruotare il dado, la seconda deve tenere in posizione il corpo del rubinetto.

Il mancato rispetto di questa prescrizione può determinare perdite di refrigerante e danni alle valvole.

Serrare i raccordi con coppia di torsione analoga a quanto descritto in precedenza.

8 Evacuazione

L'evacuazione serve a rimuovere aria ed umidità dal circuito frigorifero prima di porre in circolazione il refrigerante.

La presenza di aria, umidità o altri contaminanti può causare malfunzionamenti e danneggiare il prodotto.

Prima dell'evacuazione la tenuta dei raccordi e delle connessioni deve essere verificata con le opportune metodologie

Prima della messa in servizio è necessario evacuare le tubazioni e l'unità interna utilizzando apposita strumentazione.

Prima di eseguire le attività, assicurarsi che le tubazioni siano correttamente connesse e che tutti i cablaggi elettrici siano opportunamente realizzati.

Verificare l'idoneità della strumentazione e il corretto funzionamento della stessa.

Assicurarsi di aver compreso le tecniche di utilizzo degli strumenti.

Schema delle connessioni

Eseguire l'evacuazione fino a raggiungere un livello di pressione assoluta pari o inferiore a -76cmHG (-105kPa) e proseguire nella manovra per almeno 15 minuti.

Se la manovra viene eseguita durante la stagione invernale o con temperature inferiori a +20° C, riscaldare le tubazioni.

8 Evacuazione

Immissione del refrigerante

Dopo che l'evacuazione del circuito è stata completata, isolare le tubazioni del gruppo manometrico. Successivamente aprire le valvole del refrigerante per immettere il fluido nel circuito Utilizzare una chiave a brugola di dimensione adeguata; iniziare questo processo dalla valvola lato liquido (La più piccola delle due). Dopo aver completato l'apertura della valvola lato liquido, procedere con quella lato gas.

Aprile le valvole con cautela immettendo il refrigerante in circolo poco alla volta.

Recuperare il refrigerante contenuto nelle tubazioni con la procedura di pump-down.

Aprire completamente gli steli dei rubinetti e chiudere i tappi, serrando con una chiave.

9 Controllo perdite

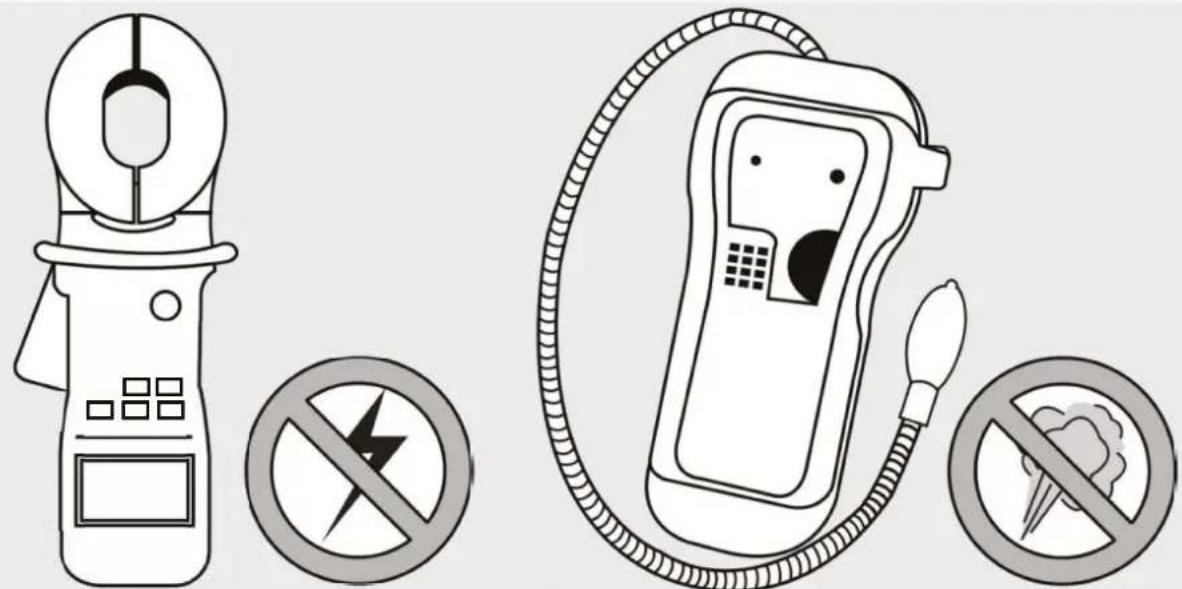

Controlli e verifiche

Al termine dell'installazione, assicurarsi che tutti i cavi siano stati installati in conformità alle disposizioni di legge vigenti nel territorio di installazione.

Prima di avviare il prodotto, Controllare la messa a terra

Misurare la resistenza di terra a vista e tramite un misuratore di resistenza di terra.

Se questa prescrizione non viene rispettata vi è il rischio che si possano sviluppare scosse elettriche ed incendi.

IL CABLAGGIO ELETRICO DEL PRODOTTO DEVE ESSERE REALIZZATO IN CONFORMITA' ALLE NORMATIVE IN VIGORE NEL LUOGO DI INSTALLAZIONE E DEVE ESSERE REALIZZATO DA PERSONALE QUALIFICATO ED AUTORIZZATO.

Controllo perdite di refrigerante

Eseguire una verifica sull'assenza di perdite di refrigerante dai raccordi con il prodotto operativo in modalità riscaldamento.

Accertare l'assenza di perdite con la verifica dei raccordi mediate acqua saponata o con l'impiego di un cercafughe elettronico adatto al tipo di refrigerante in uso nell'apparecchiatura.

10 Test di funzionamento

Prima di eseguire il test di funzionamento

Eseguire il test di funzionamento solo dopo aver completato i seguenti passaggi:

• Controlli elettrici di sicurezza: assicurarsi che il sistema elettrico dell'unità sia stato correttamente installato, che sia sicuro e che funzioni correttamente.
• Assicurarsi che le valvole Lato Gas e Liquido siano completamente aperte.

Primo avviamento

Il primo avviamento del prodotto deve essere realizzato in modalità raffreddamento, indipendentemente dalle condizioni ambientali al momento dell'installazione.

Utilizzare la funzione Forced Cooling per attivare il prodotto in modalità raffreddamento anche in presenza di basse temperature ambientali.

Per attivare la funzione premere per due volte il pulsante AUTOCOOL sul pannello frontale dell'unità. Sul display del prodotto compariranno i caratteri FC.

Il test opera mettendo in funzione l'unità in modalità raffreddamento con il ventilatore interno alla velocità massima ed il compressore a ciclo di lavoro forzato.

Il test si interrompe automaticamente dopo 20 minuti dall'avvio, riportando il prodotto ad una condizione di lavoro predefinita.

11 Smaltimento del prodotto

• Questo prodotto contiene refrigeranti HFC ad effetto serra da cui dipende il suo funzionamento, ed altre sostanze pericolose.
• Quando questa unità deve essere smaltita al termine della sua vita operativa, le norme impongono speciali meccanismi di trattamento e di smaltimento dell'apparecchiatura.
• È vietato smaltire questo prodotto insieme ai tradizionali rifiuti domestici urbani.
• Smaltire il prodotto secondo le disposizioni di legge, in centri di conferimento dei rifiuti derivanti da apparecchiature elettriche ed elettroniche autorizzati secondo le normative vigenti nel territorio di installazione.
• Lo smaltimento non corretto del prodotto può inquinare acqua, aria, suolo, danneggiare la salute, ed avere impatto nocivo nei confronti della catena alimentare.

12 Informazioni sull'assistenza

Questo prodotto contiene fluido refrigerante classificato come infiammabile. Prima svolgere qualunque riparazione su di un prodotto che contiene refrigeranti infiammabili, assicurarsi che siano verificate tutte le misure di sicurezza finalizzate a ridurre il rischio di incendio. Per le riparazioni che coinvolgono il circuito frigorifero le precauzioni elencate in seguito devono essere verificate prima di eseguire qualunque altra operazione.

Procedure operative

Tutte le operazioni devono svolgersi in maniera tale da ridurre al minimo il rischio correlato alla presenza di vapori infiammabili nell'area in cui vengono eseguite le riparazioni.

Tutto il personale addetto alla manutenzione e alle altre operazioni, presente nei locali in cui si svolgono le attività, deve essere istruito riguardo alla natura delle operazioni da svolgere.

Spazi in cui si svolgono le attività

Evitare di svolgere operazioni di riparazione in ambienti chiusi. Gli spazi in cui si svolgono le operazioni dovrebbero essere delimitati. Assicurarsi che nell'area in cui si svolgono le riparazioni non siano presenti dei materiali infiammabili.

Verifica della presenza di refrigerante

L'ambiente in cui si svolgono le riparazioni deve essere verificato con appropriati strumenti di rilevazione per assicurarsi che prima e durante le lavorazioni, gli operatori siano informati della eventuale presenza di atmosfere infiammabili.

Assicurarsi che il sistema di rilevazione delle perdite di refrigerante utilizzato sia compatibile con le tipologie di refrigeranti infiammabili utilizzati e che risulti intrinsecamente sicuro.

Presenza di dispositivi antincendio

Per lo svolgimento di qualunque attività correlata con i refrigeranti infiammabili sui prodotti, assicurarsi che sia disponibile e che sia facilmente accessibile un mezzo di estinzione di un eventuale incendio. Utilizzare preferibilmente un estintore a polvere ABC o ad anidride carbonica.

Assicurarsi dell'assenza di fiamme libere o altri inneschi

Dove vengono eseguite delle operazioni che coinvolgono il refrigerante o che espongono parti del circuito frigorifero normalmente sigillate, non devono essere presenti fiamme o altri inneschi che possano provocare incendi o esplosioni. Tutte le possibili fonti di innesco, incluso il fumo di sigaretta, devono essere mantenute a distanza sufficiente dal luogo di installazione, riparazione, assistenza o smaltimento dei prodotti, per tutto il tempo in cui è possibile che refrigeranti infiammabili vengano dispersi nell'ambiente. Prima di eseguire le lavorazioni il luogo dove vengono svolte deve essere verificato per assicurarsi che non ci siano rischi di innesco dei materiali infiammabili. Un segnale VIETATO FUMARE deve essere esposto.

Ventilazione degli ambienti

Assicurarsi che il luogo in cui vengono eseguite le riparazioni o viene disassemblato il circuito frigorifero sia all'aperto o comunque adeguatamente ventilato. Deve essere mantenuta per tutto il tempo in cui le riparazioni si svolgono un'adeguata ventilazione dei locali in cui si svolgono le attività. Il sistema di ventilazione deve disperdere in maniera sicura le esalazioni ed espellerle preferibilmente all'aperto.

11 Informazioni sull'assistenza

Verifica dei componenti elettrici

In caso di sostituzione dei componenti elettrici o elettronici utilizzare esclusivamente parti originali e con le corrette specifiche proposte dal produttore. Seguire sempre le indicazioni del produttore per la riparazione e la manutenzione del prodotto. In caso di dubbi consultare il produttore o un centro assistenza tecnica autorizzato per le informazioni del caso.

In caso di installazione di prodotti con refrigeranti infiammabili

• Assicurarsi che la quantità di refrigerante contenuta nel circuito frigorifero sia tale da non determinare il superamento della concentrazione massima ammissibile nell'ambiente.
• Assicurarsi che le aperture e i dispositivi di ventilazione siano correttamente funzionanti e non risultino ostruiti.
- Assicurarsi che le etichette e le targhette di indicazione siano correttamente applicate e che siano leggibili.
• Assicurarsi che le tubazioni del refrigerante non siano installate in modo da non poter essere aggredite dalla corrosione. Questo, anche se i materiali componenti le tubazioni non sono propriamente soggetti a corrosione diretta.

Controlli iniziali sulle componenti elettriche

La riparazione e la manutenzione dei componenti elettrici ed elettronici dovrebbe includere un controllo iniziale sulla sicurezza dei dispositivi installati. Se esiste un difetto che può compromettere la sicurezza del prodotto non deve essere applicata tensione ai circuiti dell'unità. Se la problematica non può essere risolta immediatamente, il prodotto deve rimanere isolato dall'alimentazione elettrica per il tempo necessario alla realizzazione della riparazione definitiva. Il cliente deve essere informato della situazione e non deve utilizzare il prodotto.

I controlli iniziali sulle componenti elettriche prevedono che:

• I condensatori non siano carichi: i condensatori non devono essere scaricati per corto circuito per evitare scintille ed incendi.
• Non devono essere presenti componenti elettrici soggetti a tensione e cablaggi elettrici non isolati durante le operazioni di carico, recupero ed evacuazione del sistema.
• Il collegamento a terra dell'unità deve sempre essere garantito.

Riparazione delle componenti del circuito frigorifero

In caso di riparazione delle componenti del circuito frigorifero rimuovere l'alimentazione elettrica generale. Se non è possibile rimuovere l'alimentazione elettrica durante le attività di riparazione installare dei meccanismi di rilevazione permanenti delle perdite di refrigerante in modo da informare gli operatori dell'eventuale pericolo rappresentato dalla fuoriuscita di fluido e conseguente atmosfera esplosiva.

Nessuna attività di riparazione svolta sul prodotto, deve alterare le di isolamento elettrico o i cablaggi delle apparecchiature.

Non applicare al prodotto materiali sigillanti o altre forme di chiusura che possono impedire l'eventuale dispersione di refrigeranti infiammabili.

12 Informazioni sull'assistenza

Tutte le parti e le componenti da utilizzare durante le riparazioni devono essere originali o autorizzate dal costruttore.

ATTENZIONE

L'utilizzo di alcuni sigillanti a base siliconica può impedire la corretta operatività di alcuni rilevatori di perdite di refrigerante.

Riparazione dei componenti a sicurezza implicita

Non applicare, in maniera permanente, nessun carico induttivo o capacitivo, tale da eccedere le specifiche predefinite in termini di tensione e corrente, ai circuiti del prodotto. I componenti a sicurezza implicita non possono essere sostituiti con parti generiche o differenti dalle prescrizioni.

Sostituire queste componenti esclusivamente con parti originali fornite dal costruttore degli apparecchi. Eseguire le prove e le verifiche sul prodotto nelle condizioni di prova specificate.

L'utilizzo di parti o componenti non originali può determinare il rischio di incendio ed esplosione.

Cablaggi elettrici

Verificare che tutti i cablaggi elettrici non siano soggetti a usura, corrosione, temperature eccessive, vibrazioni, contatto con superfici taglienti o qualunque altro tipo di attrito che possa causare danni. Questa verifica dovrebbe anche tenere in considerazione gli effetti che le vibrazioni indotte dal compressore e dal ventilatore potrebbero avere in futuro.

Utilizzo di rilevatori a fiamma

In nessun caso è ammesso l'utilizzo di dispositivi ricerca perdite di refrigerante basati su fiamme libere.

Metodi di rilevazione delle perdite

Utilizzare i metodi di rilevazione descritti in seguito per l'identificazione delle eventuali perdite di refrigerante.

• Cercafughe elettronici specificamente progettati per la tipologia di refrigerante utilizzata nel prodotto. Questi dispositivi devono essere soggetti a periodica attività di taratura con metodologie e strumentazioni finalizzate alla certificazione degli stessi.
• Fluidi traccianti. L'utilizzo di fluidi traccianti è ammesso se questi risultano compatibili con il refrigerante in uso nella apparecchiatura. Non utilizzare fluidi traccianti in concentrazione superiore a quella massima ammessa. Se nell'impianto sono contenuti fluidi traccianti, non utilizzare detergenti a base di cloro poiché questi potrebbero reagire con il refrigerante e innescare processi di corrosione del rame componente parti dell'impianto.

Saldatura

Qualunque operazione di saldatura eseguita sulle componenti delle unità o sull'impianto, deve essere eseguita soltanto dopo che il refrigerante è stato rimosso dal prodotto e dall'impianto. Utilizzare azoto anidro per la realizzazione delle saldature in ambiente inerte.

Evacuazione, Carico del refrigerante, Rimozione del refrigerante

Il personale che esegue operazioni sul circuito frigorifero deve essere opportunamente formato e certificato secondo le normative di legge vigenti nel territorio di installazione.

12 Informazioni sull'assistenza

Il personale deve essere informato delle accortezze e delle cautele da adottare in caso di operazioni da svolgersi su circuiti frigoriferi che contengono refrigeranti infiammabili.

Le verifiche sulla tenuta del circuito frigorifero devono essere eseguite utilizzando azoto anidro immesso nel sistema sino al raggiungimento delle pressioni di prova previste per l'apparecchiatura.

Non utilizzare ossigeno, aria compressa o altri gas per eseguire la verifica di tenuta del sistema.

Le operazioni di lavaggio e pulizia delle tubazioni devono essere eseguite utilizzando azoto e altri fluidi di lavaggio compatibili con i fluidi refrigeranti in uso nel sistema. Per il carico e l'incremento di refrigerante utilizzare fluido refrigerante idoneo contenuto in recipienti di tipo idoneo. Impiegare una bilancia certificata e opportunamente tarata per la quantificazione del refrigerante.

Utilizzare soltanto il refrigerante specificato per il prodotto. Non utilizzare fluidi refrigeranti di tipologia diversa da quella prescritta per l'apparecchiatura. Assicurarsi che non avvengano fenomeni di commistione di differenti fluidi refrigeranti.

Non inserire nel circuito frigorifero quantità di refrigerante superiore a quella specificata per l'impianto.

In caso di smontaggio dell'impianto il fluido refrigerante deve essere contenuto è recuperato. Il fluido refrigerante non dovrebbe essere disperso nell'atmosfera. Se è possibile, prima della rimozione delle unità, confinare il refrigerante nell'unità esterna mediante la manovra di pump down; in caso questa manovra non possa essere eseguita, utilizzare una unità di recupero per confinare il fluido refrigerante in un contenitore ed avviarlo allo smaltimento. Impiegare una bilancia certificata e opportunamente tarata per la quantificazione del refrigerante.

Durante le operazioni, gli operatori devono indossare dispositivi di protezione individuale adatti ai rischi potenzialmente manifestabili. Non inserire nei contenitori refrigerante in quantità superiore al massimo consentito. Non superare la pressione massima ammessa per i contenitori, nemmeno per brevi periodi di tempo.

Rimuovere dal circuito del recuperatore l'olio eventualmente contenuto nel separatore e avviarlo allo smaltimento o al riciclaggio secondo le modalità previste dalle normative vigenti nel luogo di installazione.

Etichettatura

Non rimuovere le etichette con le indicazioni di sicurezza dal prodotto. In caso di rimozione del prodotto, dopo aver confinato il refrigerante nell'unità esterna, apporre sulla stessa etichetta di indicazione della tipologia e quantità di refrigerante contenuto.

Midea Italia S.r.l. a socio unico

Viale Luigi Bodio 29/37 20158 Milano (MI) -Italy-

Tel. [phone]

www.comfee.eu

Manuale Telecomando

RG10B1(D)BGEF

Leggere con attenzione questo manuale prima di utilizzare il prodotto e conservarlo per la consultazione futura.

SOMMARIO

• Specifiche del telecomando pag. 3
• Funzione dei pulsanti pag. 4
  • Utilizzo del comando pag. 5
  • Display LED pag. 6
  • Utilizzo delle funzioni di base pag. 7
  • Utilizzo delle funzioni avanzate pag.10

Specifiche del telecomando

Tipologia	RG10(D)
Alimentazione elettrica	3.0 VCC (2 batterie AAA/R03/LR03)
Portata segnale	8m in campo libero
Temperature di utilizzo	-5°C / +60°C

Funzione dei pulsanti

Prima di iniziare ad utilizzare il vostro nuovo condizionatore ad aria, assicuratevi di familiarizzare con il suo telecomando. Quella che segue è una sintetica introduzione al telecomando stesso. Per le istruzioni su come utilizzare il condizionatore ad aria, fare riferimento alla sezione “Come usare le funzioni di base di questo manuale”.

Modello: RG10B(D)/BGEF & RG10B(D1)/BGEFU1 (La funzione Fresh non è disponibile)
RG10B2(D)/BGCEF (modelli solo raffreddamento, modalità AUTO e HEAT non sono disponibili)
RG10B10(D)/BGEF(20-28 C).
NOTA: Per il modello RG10B(D1)/BGEFU1, premendo insieme i pulsanti ^ & v contemporaneamente per 3 secondi si alterna la visualizzazione della temperatura tra la scala °C e °F.

Utilizzo del telecomando

Se non si è sicuri delle funzionalità è possibile fare riferimento alla sezione funzioni di base e funzioni avanzate per una descrizione dettagliata del utilizzo delle funzionalità del condizionatore.

NOTE

• La presenza o l'aspetto dei vari pulsanti sul telecomando del prodotto può differire da quanto illustrato nel manuale.
• Se una determinata funzione non è presente sull'unità abbinata al comando la pressione del tasto relativo a quella funzione sul telecomando non avrà effetto.

INSERIMENTO E SOSTITUZIONE BATTERIE

Inserire nel comando le batterie AAA (2) fornite a corredo.

1. Rimuovere lo sportello scorrevole sul retro del telecomando per accedere allo scomparto batterie.
2. Inserire le batterie negli alloggiamenti, facendo attenzione al rispetto della polarità delle batterie con i simboli all'interno del vano di alloggiamento.
3. Chiudere il coperchio scorrevole sul retro del telecomando.

NOTA SULLE BATTERIE

Per garantire prestazioni ottimali:

• non mescolare batterie esaurite con batterie nuove e batterie di differente tipologia.
- Si consiglia di rimuovere le batterie dal comando in caso di inutilizzo superiore a 2 mesi.

Le batterie esaurite devono essere smaltite secondo le indicazioni in vigore nel luogo di installazione.

• Il telecomando ha un raggio di azione di circa 8 metri in condizioni d'uso ottimali.
• Quando l'unità riceve un segale dal comando emette un segnale acustico.
• Tendaggi, sorgenti luminose o dispositivi elettronici possono interferire con il corretto funzionamento del telecomando.

Il supporto porta telecomando è opzionale

Indicatori dello schermo remoto

Le informazioni sono visualizzate quando il telecomando è acceso.

NOTA:

Tutti gli indicatori mostrati nella figura sono a scopo illustrativo. Durante il funzionamento effettivo, solo i relativi segni di funzione sono mostrati sulla finestra del display.

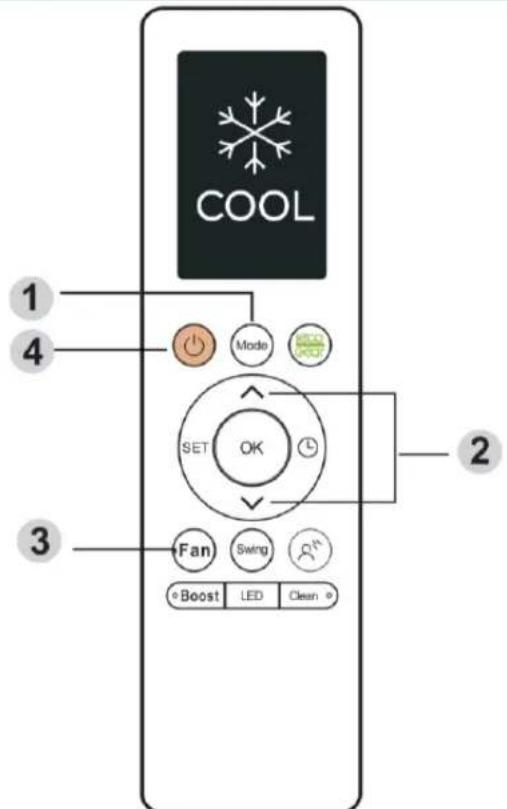

Utilizzo delle funzioni di base

1. Premere MODE sino a selezionare COOL (RAFFR).
2. Selezionare la temperatura desiderata con i pulsanti ^ e ∨
3. Premere il pulsante FAN per selezionare la velocità del ventilatore: AUTO BASSA MEDIA O ALTA
4. Premere il pulsante ON/OFF per avviare l'unità

IMPOSTAZIONE TEMPERATURA

L'intervallo di temperatura per le unità è 17°C - 30°C (62-86°F)/20-28°C. è possibile aumentare o diminuire la temperatura impostata ad intervalli di 1°C (1°F).

MODALITÀ AUTOMATICA

In modalità AUTO il prodotto decide automaticamente se raffreddare, ventilare o riscaldare l'ambiente, in base alla temperatura impostata.

1. Premere MODE sino a selezionare AUTO
2. Selezionare la temperatura desiderata con i pulsanti ^ e ^
3. Premere il pulsante ON/OFF per avviare l'unità

NOTA: FAN SPEED non può essere impostato su modalità AUTO

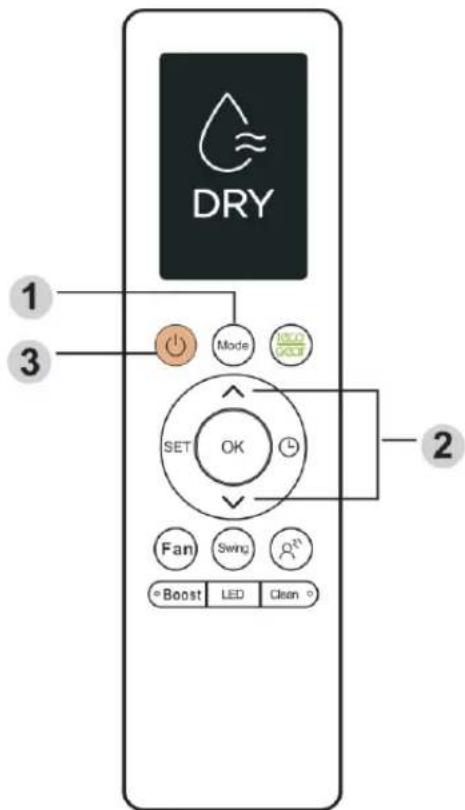

Utilizzo delle funzioni di base

1. Premere MODE sino a selezionare DRY
2. Selezionare la temperatura desiderata con i pulsanti ^ e v
3. Avviare il prodotto

In modalità DRY non è possibile regolare la velocità del ventilatore.

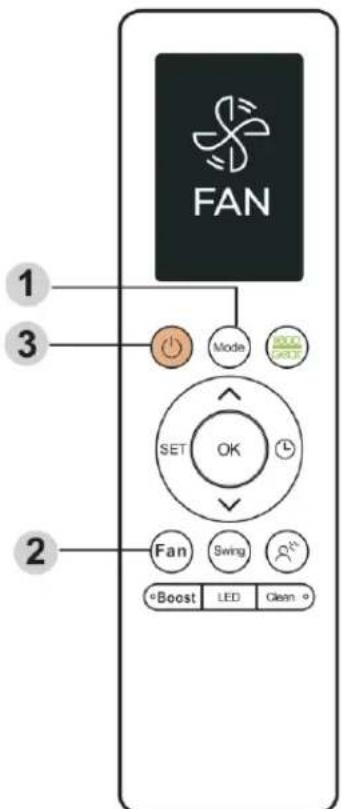

MODALITÀ SOLA VENTILAZIONE

1. Premere MODE sino a selezionare FAN
2. Regolare la velocità del ventilatore tra AUTO e 100%
3. Avviare il prodotto

In modalità FAN il comando non permette di impostare la temperatura desiderata.

Il display non indica la temperatura impostata.

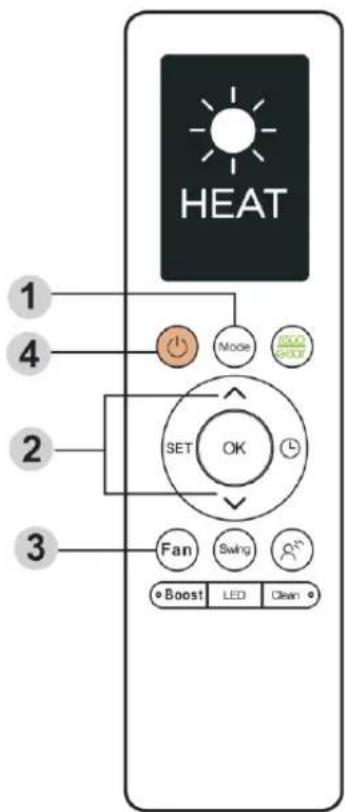

Utilizzo delle funzioni di base

(Disponibile solo su modelli reversibili)

1. Premere MODE sino a selezionare HEAT
2. Selezionare la temperatura desiderata con i pulsanti ^ e v
3. Regolare la velocità del ventilatore tra AUTO e 100%
4. Avviare il prodotto

In modalità HEAT il funzionamento del ventilatore è legato alla temperatura dello scambiatore di calore interno. Il motore del ventilatore si avvia solo quando lo scambiatore è sufficientemente caldo. È possibile che il ventilatore ruoti a velocità diversa da quella impostata in base alla temperatura dello scambiatore, per evitare di emettere aria non riscaldata.

Utilizzo delle funzioni avanzate

FUNZIONE TIMER

Il prodotto dispone di due funzioni Timer: TIMER ON per attivazione differita del prodotto TIMER OFF per spegnimento differito del prodotto

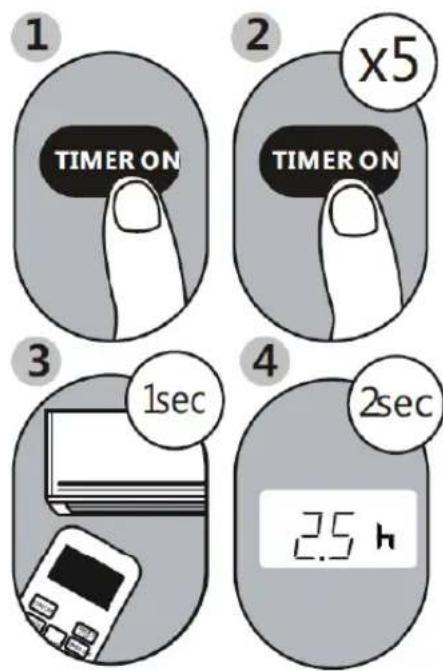

TIMER ON

Questa funzione permette di attivare il prodotto dopo che è trascorso un periodo di tempo predeterminato.

1. Premere il pulsante TIMER ON Comparirà un indicatore di unità di tempo (h) che identifica il tempo, trascorso il quale si otterrà l'avvio del prodotto.
2. Premere nuovamente TIMER ON e ripetere la pressione fino a raggiungere il tempo dopo cui il prodotto deve essere attivato.
3. Attendere che il segnale sia trasmesso all'unità interna e che il led Timer sull'unità sia illuminato.

ESEMPIO: impostazione spegnimento dopo 5 ore.

ESEMPIO: impostazione accensione dopo 2.5 ore.

TIMER OFF

Questa funzione permette di disattivare il prodotto dopo che è trascorso un periodo di tempo predeterminato.

1. Premere il pulsante TIMER OFF Comparirà un indicatore di unità di tempo (h) che identifica il tempo, trascorso il quale si otterrà l'arresto del prodotto.
2. Premere nuovamente TIMER OFF e ripetere la pressione fino a raggiungere il tempo dopo cui il prodotto deve essere disattivato.
3. Attendere che il segnale sia trasmesso all'unità interna e che il led Timer sull'unità sia illuminato.

NOTA

Quando si imposta la funzione Timer, l'intervallo di impostazione tra 0 e 10h è di 30 minuti (0.5h). Tra 10 e 24h l'intervallo di impostazione è di 1h.

Utilizzo delle funzioni avanzate

FUNZIONE DI OSCILLAZIONE

Premere il tasto Swing

La feritoia di ventilazione orizzontale oscillerà su e giù automaticamente premendo il tasto Swing. Premere di nuovo per arrestare il movimento.

Mantenendo premuto questo tasto per più di 2 secondi, la funzione di oscillazione della feritoia di ventilazione verticale si attiva. (Dipende dal modello).

LED DISPLAY

Premere il pulsante LED

Premere questo tasto per accendere e spegnere il display dell'unità interna.

Premere questo tasto per più di 5 secondi (per alcune unità)

Continuando a premere questo tasto per più di 5 secondi, l'unità interna visualizzerà la temperatura effettiva dell'ambiente.

Premendo di nuovo per più di 5 secondi l'unità interna tornerà a visualizzare la temperatura impostata.

FUNZIONE SILENCE

Tenere premuto il tasto Fan per più di 2 secondi per attivare/disattivare la funzione Silence (per alcune unità).

A causa del funzionamento a bassa frequenza del compressore, può risultare un'insufficiente capacità di raffreddamento e di riscaldamento. Premendo il tasto ON/OFF, Mode, Sleep, Turbo o Clean durante il funzionamento si annullerà la funzione Silence.

FUNZIONE ECO

Premere il tasto ECO (per alcune unità)

Premere il tasto ECO per entrare nella modalità di risparmio energetico.

Nota: Questa funzione è disponibile solo in modalità COOL (RAFFR).

Funzionamento ECO:

In modalità raffreddamento, premendo questo tasto, il telecomando regolerà la temperatura automaticamente a 24°C/75°F, velocità della ventola in automatico per ripristinare energia (solo quando la temperatura impostata è inferiore a 24°C/75°F). Se la temperatura impostata è superiore a 24°C/75°F, premendo il tasto ECO, la velocità del ventilatore passerà a Auto e la temperatura impostata rimarrà invariata.

Nota: Premendo il tasto ECO, o modificando la modalità o regolando la temperatura impostata a meno di 24°C/75°F interromperà il funzionamento ECO. In funzionamento ECO, la temperatura impostata dovrebbe essere 24°C/75°F o superiore, se il raffreddamento fosse insufficiente e se si percepisce disagio, basta premere di nuovo il tasto ECO per arrestare la modalità.

FUNZIONE FP

L'unità funzionerà ad alta velocità del ventilatore (mentre il compressore è acceso) con la temperatura automaticamente impostata su 8°C/46°F.

Nota: questa funzione è solamente per il condizionatore a pompa di calore.

Premere questo tasto 2 volte in un secondo in modalità HEAT (risc.) e con una temperatura impostata di 17°C/62°F o 20°C/68°F (per i modelli RG10B10(D)/BGEF, RG10A11(D)/BGEF) per attivare la funzione FP. Premendo i tasti On/Off, Sleep, Mode, Fan e Temp. durante il funzionamento, questa funzione viene annullata.

FUNZIONE LOCK (BLOCCO)

Premere insieme il tasto Clean e il tasto Turbo allo stesso tempo per più di 5 secondi per attivare la funzione Lock. Tutti i tasti non risponderanno, solo la pressione contemporanea di questi due tasti per due secondi disabilita il blocco.

FUNZIONE SHORTCUT

Premere il tasto SHORTCUT (alcune unità)

Premere questo tasto quando il telecomando è acceso, il sistema automaticamente tornerà alle impostazioni precedenti, compresa la modalità di funzionamento, l'impostazione della temperatura, il livello di velocità della ventola e la funzione Sleep (se attivata).

Se si tiene premuto per più di 2 secondi, il sistema ripristinerà automaticamente le impostazioni di funzionamento correnti, compresa la modalità di funzionamento, l'impostazione della temperatura, il livello di velocità della ventola e la funzione Sleep (se attivata).

FUNZIONE CLEAN

Premere il tasto CLEAN

I batteri presenti nell'aria possono crescere nell'umidità che si condensa intorno allo scambiatore di calore nell'unità. Utilizzandolo regolarmente, la maggior parte di questa umidità evapora dall'unità. Premendo il tasto CLEAN, l'unità si pulisce automaticamente. Dopo la pulizia, l'unità si spegne automaticamente. Premendo il tasto PULIZIA a metà del ciclo, si annullerà l'operazione e spegnerà l'unità. Si può usare CLEAN tutte le volte che si vuole.

Nota: È possibile attivare questa funzione solo in modalità COOL o DRY (RAFFR. o DEUMIDIFICAZIONE).

FUNZIONE TURBO

Premere il tasto TURBO

Quando si seleziona la funzione Turbo in modalità COOL, l'unità emetterà aria fresca con la massima impostazione dell'intensità per avviare velocemente il processo di raffreddamento.

Quando si seleziona la funzione Turbo in modalità HEAT, per le unità con elementi riscaldanti elettrici, il riscaldatore elettrico si attiverà e accelererà il processo di riscaldamento.

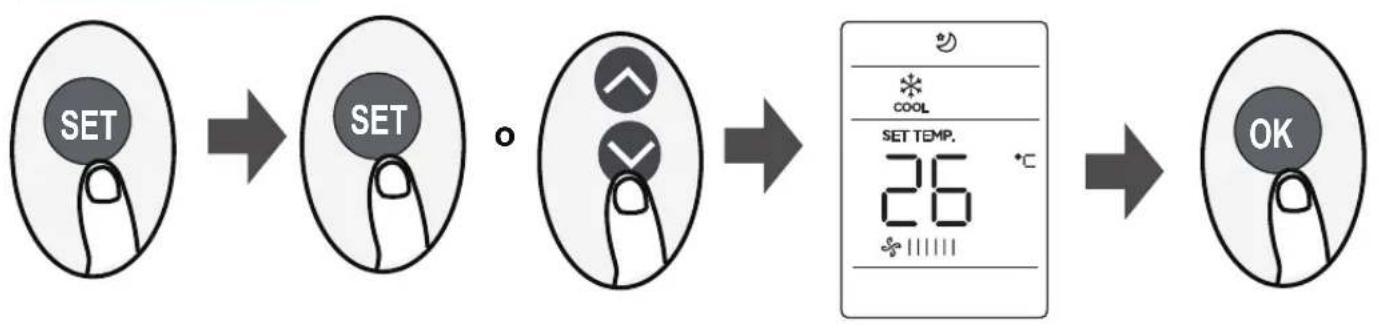

FUNZIONE SET

• Premere il tasto SET per accedere all'impostazione delle funzioni, quindi premere il tasto SET o TEMP √ o TEMP ∧ per selezionare la funzione desiderata. Il simbolo selezionato lampeggerà sull'area del display, premere il tasto OK per confermare.
• Per annullare la funzione selezionata, basta eseguire le procedure appena descritte.
  •Premere il tasto SET per scorrere le funzioni di funzionamento come segue:

Fresh*(∅)→Sleep*(∅)→Follow Me(∅)→AP Mode(∅)

[*]: Se il telecomando è dotato del tasto Fresh e Sleep, non è possibile usare il tasto SET per selezionare la funzione Fresh e Sleep.

Funzione Fresh (∅) (alcune unità): Quando

la funzione FRESH viene attivata, il generatore di ioni è avviato e aiuterà a purificare l'aria nell'ambiente.

Funzione Sleep (💡):

La funzione SLEEP è usata per risparmiare energia mentre si dorme (e non si hanno bisogno delle stesse impostazioni di temperatura per rimanere confortevoli). Questa funzione può essere attivata solo tramite il telecomando. Per ulteriori dettagli, vedere il funzionamento SLEEP nel MANUALE UTENTE.

Nota: La funzione SLEEP non è disponibile in modalità FAN o DRY.

Funzione AP ( ) (alcune unità):

Scegliere la modalità AP per effettuare la configurazione della rete wireless. Per alcune unità, non funziona premendo il pulsante SET. Per avviare la modalità AP, premere continuamente il tasto LED sette volte in 10 secondi.

Funzione Follow Me (♀):

La funzione FOLLOW ME permette al telecomando di misurare la temperatura nella sua effettiva posizione e invia questo segnale al condizionatore d'aria ogni 3 minuti. Quando si usano le modalità AUTO, COOL o HEAT, misurare la temperatura dell'ambiente dal telecomando (invece che dall'unità interna stessa) permetterà al condizionatore d'aria di ottimizzare la temperatura intorno a voi e garantire il massimo comfort.

NOTA: Tenere premuto il tasto Turbo per sette secondi per avviare/arrestare la memoria della funzione Follow Me:

• Se la funzione di memoria è attivata, viene visualizzato "ON" per 3 secondi sullo schermo
• Se la funzione di memoria è disattivata, viene visualizzato "OFF" per 3 secondi sullo schermo
• Mentre la funzione di memoria è attivata, premere il tasto ON/OFF, cambiare la modalità o l'interruzione dell'alimentazione non annullerà la funzione Follow me.

Midea Italia S.r.l. a socio unico

Viale Luigi Bodio 29/37 20158 Milano (MI) -Italy-

Tel. [phone]

midea.com/it

Midea Italia S.r.l. a socio unico

Viale Luigi Bodio 29/37

20158 Milano (MI)

-Italy-
