| Tipo di prodotto | Modellino di treno |
| Marca | Trix |
| Modello | 22014 |
| Scala | HO (1:87) |
| Dimensioni (L x l x H) | 260 x 50 x 80 mm |
| Peso | 320 g |
| Alimentazione | Corrente continua 12 V |
| Motorizzazione | Motore a corrente continua |
| Illuminazione | Anteriore e posteriore, LED |
| Funzioni principali | Avanti/indietro, illuminazione, aggancio |
| Materiali | Plastica e metallo |
| Numero di pezzi | Circa 150 |
| Età consigliata | 14 anni e più |
| Manutenzione e pulizia | Pulire con un panno morbido asciutto, non immergere |
| Sicurezza | Contiene piccole parti, pericolo di soffocamento |
| Ricambi e riparabilità | Pezzi disponibili su ordinazione presso Trix |
| Informazioni generali | Istruzioni di montaggio illustrate incluse |
| Tipo di binario consigliato | Binario Trix C |
| Raggio minimo di curva | 360 mm |
Domande frequenti - 22014 Trix
Domande degli utenti su 22014 Trix
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Modello in formato PDF gratuitamente! Trova il tuo manuale 22014 - Trix e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 22014 del marchio Trix.
MANUALE UTENTE 22014 Trix
Avvertenza: Alcuni elementi vengono proposti solo senza o con differente colorazione. I pezzi che non sono qui specificati possono venire riparati soltanto nel quadro di una riparazione presso il Servizio Riparazioni Märklin.
Indice del contenuto Page
Avvertenza per la messa in esercizio 10
Avvertenze per la sicurezza 12
Avvertenze importanti 12
Esercizio multi-protocollo 12
Istruzioni per la funzione digitale 13
Funzioni commutabili 15
CV e parametri 16
Avvertenze per il funzionamento 31
Manutenzione ed assistere 34
Pezzi di ricambio D GB USA F NL 38
Cautela! Si prega di leggere attentamente le seguenti avvertenze prima del primo impiego della locomotiva sull'impianto!
- Per motivi di sicurezza, questo pesante e dettagliato modello è avvitato sullo zoccolo fornito in dotazione. Svitare le 3 viti con estrema cautela e conservarle. Trasportare la locomotiva protetta su questo zoccolo e nella relativa cassetta originale.

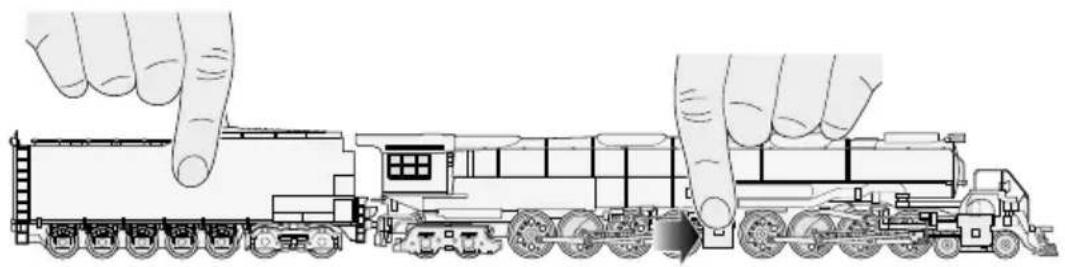

- Afferrare il modello solo sui punti indicati per non dann-eggiare i dettagli.
- Il collegamento tra la locomotiva ed il tender non deve essere ruotato o piegato.

La locomotiva estremamente grande richiede caratteristiche particolari dell'impianto.
Per evitare di danneggiare la locomotiva o l'impianto, prima della prima marcia controllare i seguenti punti:
- Il raggio minimo percorribile è di 360 mm; suggeriamo tuttavia di scegliere, se possibile, raggi maggiori (>500 mm) dei binari.
- La sagoma limite della locomotiva è più larga e più alta delle quote assegnate per le ferrovie in miniatura europee; i pali della linea di contatto aerea ed i segnali devono essere quindi montati alla maggior distanza possibile dalla linea media del binario; si prega di prestare attenzione ai sistemi di azionamento dei segnali, alle leve degli scambi o alle lanterne sui sistemi di azionamento degli scambi che, a seconda della posizione di montaggio, possono essere toccate; cautela anche nei portali di tunnel, ringhiere di ponti e marciapiedi su tratti a binario curvo.
- Occorre percorrere gli scambi con una velocità adeguata; ciò vale in primo luogo per gli scambi di piccolo raggio e per gli scambi in curva.
Suggeriamo di eseguire con cautela una marcia di prova insieme ad una seconda persona.
Spazio libero necessario in curva
![Raggio Interno Esterno R = [mm] x = [mm] y= [mm] 360 27 36 437,5 26 34 515 25 31 579,3 24 29 643,6 23 28](/content/2026/05/881431/images/e1cddf37c3a6d1cd69fb2a7d0fd2ba7724c4b9b00a54b48af0a5623d758efce6.jpg)
Avvertenze per la sicurezza
- Tale locomotiva deve venire impiegata soltanto con un sistema di esercizio prestabilito a questo scopo.
- Analogico max. 15 Volt =, digitale max. 22 Volt \~.
- La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.
- Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.
- Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi E611 655. Tale corredo antidisturbi non è adatto per il funzionamento Digital.
- AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigolosi.
- Non esponete tale modello ad alcun irraggiamento solare diretto, a forti escursioni di temperatura oppure a elevata umidità dell'aria.
- I LED incorporati corrispondono alla categoria di laser 1 secondo la Norma EN 60825-1.
Avvertenze importanti
- Le istruzioni di impiego e l'imballaggio costituiscono un componente sostanziale del prodotto e devono pertanto venire conservati nonché consegnati insieme in caso di ulteriore cessione del prodotto.
- Per le riparazioni o le parti di ricambio, contrattare il rivenditore Trix.
-
Prestazioni di garanzia e garanzia in conformità all'accluso certificato di garanzia.
-
Smaltimento: www.maerklin.com/en/imprint.html
- Svariate funzionalità commutabili.
- La completa dotazione di funzioni è disponibile soltanto sotto DCC e sotto mfx.
- Apparato fumogeno equipaggiabile in seguito - anche per il funzionamento analogico.
• Raggio minimo percorribile 360 mm.
Esercizio multi-protocollo
Esercizio analogico
Tale Decoder può venire fatto funzionare anche su impianti o sezioni di binario analogiche. Il Decoder riconosce automaticamente la tensione analogica (DC) e si adegua alla tensione analogica del binario. Vi sono attive tutte le funzioni che erano state impostate per l'esercizio analogico sotto mfx oppure DCC (si veda esercizio Digital).
Esercizio Digital
I Decoder sono Decoder multi-protocollo. Il Decoder può venire impiegato sotto i seguenti protocolli Digital: mfx, DCC, MM.
Indirizzo di fabbrica: DCC 03 / MM 14
Il protocollo Digital con il maggior numero di possibilità è il protocollo digitale di massimo valore. La sequenza dei protocolli Digital, con valori decrescenti, è:
Priorità 1: mfx
Priorità 2: DCC
Priorità 3: DC
Avvertenza: Qualora sul binario vengano riconosciuti due o più protocolli digitali, il Decoder assume automaticamente il protocollo digitale con il valore più elevato; ad es. se viene riconosciuto mfx & DCC, viene assunto dal Decoder il protocollo digitale mfx. I singoli protocolli possono venire disattivati mediante il parametro CV 50.
Avvertenza: Prestate attenzione al fatto che non tutte le funzioni sono possibili in tutti i protocolli Digital. Sotto mfx e DCC possono venire eseguite alcune impostazioni di funzioni, le quali saranno efficaci nell'esercizio analogico.
Istruzioni per la funzione digitale
- L'esatto procedimento per l'impostazione dei differenti parametri siete pregati di ricavarlo dalle istruzioni di servizio della Vostra centrale per molti treni.
- Un funzionamento con tensione continua di polarità invertita nella sezione di frenatura, in caso di esercizio con DCC, non è possibile. Se si desidera questa caratteristica, si deve in tal caso rinunciare al funzionamento tradizionale in corrente continua (CV 29/Bit 2 = 0).
Protocollo mfx
Indirizzamento
- Nessun indirizzo necessario, ciascun Decoder riceve una sua identificazione irripetibile e univoca (UID).
- Il Decoder si annuncia automaticamente ad una Central Station oppure Mobile Station con il suo UID.
- Nome di fabrica: Big Boy 4014 UP
Programmazione
- Le caratteristiche possono venire programmate tramite la superficie grafica della Central Station o rispettivamente in parte anche con la Mobile Station.
- Tutte le Variabili di Configurazione (CV) possono venire ripetutamente lette e programmate.
- Tale programmazione può avvenire sui binari principali oppure sul binario di programmazione.
- Le impostazioni di default (impostazioni di fabbrica) possono venire nuovamente riprodotte.
- Mappatura delle funzioni: con l'ausilio della Central Station 60212 (limitatamente) e con la Central Station 60213/60214/60215/60216/60226 le funzioni possono venire assegnate a dei tasti funzione a piacere (si vedano le guide di aiuto nella Central Station).
Protocollo DCC
Indirizzamento
- Possibili indirizzi: brevi, lunghi e indirizzi per trazioni multiple
- Campo degli indirizzi: 1 – 127 (indirizzi brevi, indirizzi per trazioni multiple) 1 – 10239 (indirizzi lunghi)
- Ciascun indirizzo è programmabile manualmente.
• L'indirizzo breve o lungo viene selezionato tramite le CV. - Un indirizzo di unità di trazione utilizzato disattiva l'indirizzo standard.
Programmazione
- Le caratteristiche possono venire ripetutamente modificate tramite le Variabili di Configurazione (CV).
- Il numero della CV ed i valori della CV vengono introdotti direttamente.
- Le CV possono venire ripetutamente lette e programmate (Programmazione sul binario di programmazione).
- Le CV possono venire programmate come si vuole. La PoM (programmazione sul binario principale) è possibile soltanto nel caso delle CV contrassegnate nella tabella delle CV. La PoM deve venire supportata dalla Vostra Unità Centrale (si vedano le istruzioni di azionamento del Vostro apparato).
-
Le impostazioni di default (impostazioni di fabbrica) possono venire nuovamente riprodotte.
• 14 o rispettivamente 26/126 gradazioni di marcia impostabili. -
Tutte le funzioni possono venire commutate in modo rispondente alla mappatura delle funzioni (si veda la descrizione delle CV).
- Per ulteriori informazioni, si veda la tabella delle CV nel protocollo DCC.
È consigliabile intraprendere le programmazioni essenzialmente sul binario di programmazione.
Funzioni logiche
Ritardo di avviamento/frenatura
- La durata di accelerazione e di frenatura possono venire impostate separatamente una dall'altra.
- La disattivazione logica di tale funzione ABV può venire assegnata a piacere a ciascun tasto di funzione mediante la mappatura delle funzioni.
| Funzioni commutabili | DC/AC | MS I1 | MS II2 | CS I | CS II/III | |
| Segnale di testa F0 | ||||||
| Rumori di esercizio3 | F1 | |||||
| Rumore: Fischio lunga F2 | ||||||
| Apparato fumogeno4 | F3 | |||||
| ABV, spento F4 | ||||||
| Rumore: stridore dei freni escluso F5 | ||||||
| Illuminazione della cabina F6 | ||||||
| Rumore: Fischio di manovra F7 | ||||||
| Indicatore di illuminazione F8 | ||||||
| Rumore: Campana F9 | ||||||
| Rumore: Sequenza di fischi prima di un passaggio a livello | F10 | |||||
| Rumore: compressore dell'aria F11 | ||||||
| Rumore: Iniettore F12 | ||||||
| Rumore: soffiante ausiliario F13 | ||||||
| Rumore: Fischio di capotreno F14 | ||||||
| Rumore: Radiotrasmittente in cabina F15 |
| Funzioni commutabili | DC/AC | MS I1 | MS II2 | CSI | CS II/III | |
| Rumore: Rumori di agganciamento F16 | ||||||
| Rumore: Rifornimento nafta F17 | ||||||
| Rumore: Rifornimento acqua F18 | ||||||
| Rumore: Riempimento con sabbia | F19 | |||||
| Rumore: Generatore + Segnale di testa | F20 | |||||
| Andatura da manovra | F21 | |||||
| Rumore: Giunzioni delle rotaie | F22 |
1 Trix Systems
2 Le funzioni a partire da F16 sono possibili soltanto dalla versione Software 3.55 della MS2.
^3 con rumori casuali
^4 Non incl. nella fornitura
| CV Significato Valore DCC Di fabbrica | |||||
| 1 Indirizzo | 1 - 127 | 3 | |||
| 2 PoM Velocità minima 0 - 255 | 5 | ||||
| 3 PoM Ritardo di avviamento 0 - 255 | 21 | ||||
| 4 PoM Ritardo di frenatura 0 - 255 | 21 | ||||
| 5 PoM Velocità massima 0 - 255 | 184 | ||||
| 8 Ripristino di fabbrica/Identificazione di produzione 8 | 131 | ||||
| 13 PoM Funzioni F1 - F8 in esercizio analogico 0 - 255 | 132 | ||||
| 14 PoM Funzioni F9 - F15 e luci in esercizio analogico 0 - 255 | 1 | ||||
| 17 Indirizzo | ampliato (parte superiore) | CV 29, Bit 5 =1 | 192 | ||
| 18 Indirizzo | ampliato (parte inferiore) | CV 29, Bit 5 =1 | 128 | ||
| 19 | Indirizzo di trazione | 0 - 255 | 0 | ||
| 21 PoM Funzioni F1 - F8 durante trazione | 0 - 255 | 0 | |||
| 22 PoM Funzioni F9 - F15 e luci durante trazione | 0 - 255 | 0 | |||
| 29 PoM | Bit 0: inversione polarità del senso di marcia | 0 / 1 | 0 - 7 | 6 | |
| Bit 1: numero gradazioni di marcia 14 oppure 28/128* | 0 / 2 | ||||
| Bit 2: esercizio DCC con tratta di frenatura (nessuna possibilità di esercizio analogico) | 0 / 4 | ||||
| Bit 5: indirizzi brevi / lunghi | 0 / 32 | ||||
| 50 PoM | Protocolli alternativi (DCC non può disattivarsi da solo) | 0 / 1 | 0 - 15 | 15 | |
| Bit 0: Analogico AC inattivo = 0 / Analogico AC attivo = 1 | 0 / 2 | ||||
| Bit 1: Analogico DC inattivo = 0 / Analogico DC attivo = 1 | 0 / 4 | ||||
| Bit 2: fx (MM) inattivo = 0 / fx (MM) attivo = 1 | 0 / 8 | ||||
| Bit 3: mfx inattivo = 0 / mfx attivo = 1 | |||||
| 63 PoM Volume | 0 - 255 | 235 | |||
* Le gradazioni di marcia sul Decoder della locomotiva e sul regolatore di marcia si devono corrispondere, altrimenti sono possibili funzionamenti erronei.

Sede di attacco anteriore:
• Copertura chiusa
• Copertura aperta con imitazione di attacco
• Gancio di attacco (limitatamente utilizzabile)
- Altri sistemi (ad esempio Kadee # 19)
Potenziali origini di guasti nel caso dell'apparato fumogeno
- L'apparato fumogeno come massimo deve essere riempito solamente a metà di olio vaporizzabile.
- Nell'apparato fumogeno non deve trovarsi alcuna bolla d'aria.
- Il conduttore di alimentazione sulla faccia inferiore dell'apparato fumogeno deve possedere un sicuro contatto verso la molla di connessione nel telaio della locomotiva.
Avvertenza generale per la prevenzione di disturbi elettromagnetici:
Per garantire l'esercizio conforme alla destinazione è necessario un contatto ruota-rotaia dei rotabili permanente, esente da interruzioni. Non eseguite alcuna modificazione ai componenti conduttori di corrente.
