Tipo di prodotto	Sega circolare da banco
Marchio	Metabo
Modello	TS 254 M
Uso previsto	Legno massiccio, legno stratificato, pannelli truciolari, lamellare incollato, plastiche, metalli non ferrosi (a condizioni)
Diametro lama max.	254 mm
Velocità a vuoto	Circa 4 500 tr/min
Potenza assorbita	1 800 W
Tensione di alimentazione	230 V ~ 50 Hz
Altezza di taglio a 90°	Fino a 70 mm
Altezza di taglio a 45°	Fino a 50 mm
Campo di inclinazione della lama	-1,5° a 46,5°
Larghezza di taglio max. con guida laterale	Circa 350 mm (con prolunga)
Larghezza di taglio trasversale max.	Circa 200 mm
Dimensioni del tavolo (L x l)	680 x 700 mm
Raccordo di aspirazione	Ø 35/44 mm, portata d'aria ≥ 3 460 m³/h, depressione ≥ 530 Pa
Peso	Circa 27 kg
Dispositivi di sicurezza	Cappa di protezione, coltello divisore, bastone di spinta, interruttore di arresto, leva di bloccaggio
Accessori inclusi	Bastone di spinta, chiave a forchetta, guida trasversale, guida laterale, cappa di protezione, coltello divisore
Manutenzione	Pulizia regolare dei trucioli, lubrificazione delle guide, cambio lama con chiave e leva di bloccaggio
Norme	CE, EN 62841
Garanzia	Secondo condizioni Metabo

Domande frequenti - TS 254 M METABO

Come cambiare la lama della sega?

Spegnere l'alimentazione, staccare la spina. Alzare la lama, rimuovere la cappa e l'inserto del tavolo. Utilizzare la chiave a forchetta e la leva di bloccaggio per svitare il dado. Sostituire la lama rispettando il senso di rotazione. Stringere il dado e rimontare la cappa.

Quali materiali si possono tagliare con la TS 254 M?

Legno massiccio, laminato, pannelli truciolari, lamellare incollato, plastiche e metalli non ferrosi (solo con lama adatta e senza magnesio).

Come regolare l'inclinazione della lama?

Allentare la leva di serraggio, girare la manovella per regolare l'angolo tra -1,5° e 46,5°, poi stringere nuovamente la leva.

Perché la sega non si avvia?

Verificare l'alimentazione, il cavo, la presa. Se la protezione contro il riavvio è attiva, spegnere e riaccendere. Anche un surriscaldamento può bloccare l'avviamento.

Come pulire la sega?

Staccare la spina della sega. Aspirare i trucioli dal carter, dalle guide e dalle fessure di ventilazione. Lubrificare leggermente le aste filettate e le guide.

Cosa fare in caso di contraccolpo?

Non posizionarsi all'interno della traiettoria della lama. Utilizzare sempre la cappa di protezione e il coltello divisore. Guidare il pezzo correttamente con la guida laterale.

Come utilizzare la guida trasversale?

Inserirla nella scanalatura del tavolo, allentare la maniglia per regolare l'angolo (max 60°), stringere. Spingere il pezzo contro la guida e spostare l'insieme.

Dove trovare i pezzi di ricambio?

I pezzi originali Metabo sono disponibili presso i rivenditori autorizzati o su www.metabo.com. Utilizzare solo accessori conformi.

Quali accessori sono consigliati?

Lame Power Cut, Precision Cut, Multi Cut. Bastone di spinta di ricambio (rif. 343433180). Gamma completa sul sito Metabo.

Come trasportare la sega?

Spegnere, staccare la spina, abbassare la lama, riporre il coltello divisore in posizione di trasporto, avvolgere il cavo, utilizzare le maniglie laterali. Non trasportare mediante i dispositivi di sicurezza.

MANUALE UTENTE TS 254 M METABO

1. Dichiarazione di conformità
2. Utilizzo conforme
3. Sintesi
4. Installazione
5. Messa in funzione
6. Uso
7. Trasporto
8. Cura e manutenzione
9. Suggerimenti pratici
10. Problemi e anomalie
11. Accessori
12. Riparazione
13. Rispetto dell'ambiente

14. Dati tecnici

15. Avvertenze generali di sicurezza

16. Avvertenze specifiche di sicurezza

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che queste seghe circolari da banco, identificate dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Rapporto di prova *4), Organismo di controllo rilasciante l'attestato *5), Documentazione tecnica presso *6) - vedere pagina 3.

2. Utilizzo conforme

La sega circolare da banco è stata ideata per il taglio longitudinale e trasversale di legno massiccio, legno rivestito, pannelli di truciolato, paniforte, plastiche e materiali simili.

È possibile tagliare il metallo solamente tenendo conto delle seguenti limitazioni:

- Solo con la lama adeguata (vedere il capitolo 13. Accessori)

I pezzi in lavorazione di forma tonda non possono essere segati, poiché potrebbero ruotare a causa della lama in rotazione.

Quando viene eseguito il taglio in verticale di pezzi piatti, è necessario utilizzare una guida appropriata per un lavoro sicuro.

L'utensile non deve essere utilizzato per eseguire piegamenti e scanalature.

Non utilizzare l'utensile per eseguire intagli (scanalatura terminante nel pezzo in lavorazione).

Non utilizzare l'utensile per i tagli a immersione.

Qualsiasi altro utilizzo è da considerarsi non conforme e quindi vietato. Il costruttore non si assume alcuna responsabilità per eventuali danni che dovessero verificarsi per un utilizzo improprio dell'apparecchio.

Eventuali modifiche arbitrarie apportate all'apparecchio oppure l'uso di parti non collaudate e autorizzate dal produttore possono provocare danni imprevisti durante il funzionamento.

3. Avvertenze generali di sicurezza

Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo!

ATTENZIONE – Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.

L'elettroutensile va consegnato

ivamente insieme al presente documento.

Avvertenze generali di sicurezza per gli elettroutensili

AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni

operative, le figure e le specifiche accluse al

presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le indicazioni di sicurezza e le istruzioni per un uso futuro! Il termine "elettroutensile" utilizzato nelle indicazioni di sicurezza si riferisce ad utensili elettrici alimentati dalla rete (con cavo di alimentazione), nonché ad utensili elettrici alimentati a batteria (senza cavo di alimentazione).

3.1 Sicurezza sul luogo di lavoro

a) Mantenere pulita e bene illuminata l'area di lavoro. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni, nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i vapori.
c) Tenere lontani i bambini e altre persone durante l'impiego dell'elettroutensile.

Eventuali distrazioni possono comportare la perdita del controllo sul dispositivo.

3.2 Sicurezza elettrica

a) La spina dell'elettroutensile deve essere adatta alla presa elettrica. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, fornelli e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, per trasportare o appendere l'elettroutensile, oppure per staccare la spina dalla presa di corrente. Tenere il cavo al riparo da fonti di calore, olio, spigoli vivi o parti del dispositivo in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga adatti anche per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3.3 Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante il lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
b) Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino,elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
c) Evitare l'accensione involontaria dell'elettroutensile. Accertarsi che l'elettroutensile sia spento, prima di collegarlo all'alimentazione elettrica e/o alla batteria ricaricabile e prima di prelevarlo o trasportarlo. Tenendo il dito sull'interruttore o

collegando l'utensile all'alimentazione elettrica mentre è acceso, si rischia di provocare incidenti.

d) Togliere gli attrezzi di regolazione o la chiave per dadi, prima di accendere l'elettroutensile. Un utensile o una chiave a contatto con una parte rotante del dispositivo può causare lesioni.

e) Evitare di tenere il corpo in posizioni anomale. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo sarà possibile controllare meglio l'elettroutensile in situazioni inaspettate.
f) Indossare indumenti adeguati. Evitare di indossare indumenti larghi o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se vi è la possibilità di montare dispositivi di aspirazione o captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati adeguatamente. L'utilizzo di un sistema di aspirazione può limitare i rischi derivanti dalla polvere.
h) Non abbandonarsi mai a una falsa sicurezza e non trascurare le norme di sicurezza, anche se si ha ormai familiarità con l'elettroutensile perché lo si è utilizzato frequentemente. Un comportamento disattento può provocare lesioni gravi in frazioni di secondo.

3.4 Utilizzo e trattamento dell'elettroutensile

a) Non sovraccaricare il dispositivo. Impiegare l'elettroutensile adatto per il lavoro specifico. Utilizzando l'elettroutensile adatto si lavora meglio e con maggior sicurezza entro la gamma di potenza indicata.
b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e deve essere riparato.
c) Prima di effettuare regolazioni, riporre l'utensile o sostituire gli accessori, staccare la spina dalla presa elettrica e/o estrarre la batteria rimovibile. Tale precauzione impedisce che l'eletttroutensile possa essere messo in funzione inavvertitamente.
d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare il dispositivo a persone che non lo conoscono o che non hanno letto le presenti istruzioni. Gli elettroutensili sono pericolosi, se utilizzati da persone inesperte.
e) Effettuare accuratamente la manutenzione dell'elettroutensile e degli accessori. Verificare che le parti mobili funzionino perfettamente e non s'inceppino, che non vi siano pezzi rotti o danneggiati al punto tale da compromettere il funzionamento dell'elettroutensile stesso. Far riparare le parti danneggiate prima di utilizzare il dispositivo. Molti incidenti sono causati proprio da elettroutensili sottoposti a una manutenzione inadeguata.
f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
g) Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
h) Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.

3.5 Assistenza

a) Fare riparare l'elettroutensile solo ed esclusivamente da personale tecnico qualificato e solo con l'impiego di pezzi di ricambio originali. Solo così può essere salvaguardata la sicurezza dell'elettroutensile.

4. Avvertenze specifiche di sicurezza

4.1 Avvertenze di sicurezza relative ai ripari di protezione

a) Lasciare i ripari di protezione montati. I ripari di protezione devono essere montati correttamente e in perfette condizioni funzionali. I ripari di protezione allentati, danneggiati o che non funzionano correttamente vanno riparati o sostituiti.

b) Per i tagli, utilizzare sempre il riparo di protezione della lama e il cuneo divisore. Se la lama taglia il pezzo di lavorazione per tutto lo spessore, il riparo di protezione e altri dispositivi di sicurezza riducono il rischio di lesioni.

c) Al termine di determinati lavori (come ad es. la piegatura) per i quali è necessario rimuovere il riparo di protezione e il cuneo divisore, riapplicare immediatamente questi elementi di protezione. Il riparo di protezione e il cuneo divisore riducono il rischio di lesioni.

d) Prima di accendere l'utensile elettrico, accertarsi che la lama non venga a contatto con il riparo di protezione, il cuneo divisore o il pezzo di lavorazione. Il contatto accidentale tra la lama e questi componenti può provocare situazioni pericolose.

e) Regolare il cuneo come descritto nelle presenti istruzioni. Una regolazione errata di distanze, posizione e direzione può determinare la scarsa efficacia del cuneo nel contrastare i contraccolpi.

f) Affinché il cuneo divisore possa agire efficacemente deve trovarsi nella fessura di taglio. Per il taglio di pezzi troppo corti perché possa far presa il cuneo, quest'ultimo è praticamente inefficace. In queste condizioni è impossibile impedire il contraccolpo tramite il cuneo.

g) Utilizzare la lama adeguata al cuneo divisore. Affinché il cuneo divisore possa essere efficace, la lama deve avere un diametro adeguato al cuneo, il corpo della lama deve essere più sottile del cuneo e la larghezza dei denti deve essere maggiore dello spessore del cuneo.

4.2 Avvertenze di sicurezza sul taglio alla sega

a) PERICOLO! Non avvicinarsi con le mani e con le dita alla zona di taglio e alla lama. Basta un attimo di distrazione o uno scivolamento e la vostra mano potrà avvicinarsi alla lama e subire lesioni gravissime.

b) Condurre il pezzo di lavorazione esclusivamente nella direzione opposta al senso di rotazione della lama. Se il pezzo avanza nella stessa direzione del senso di rotazione della lama al di sopra del tavolo, il pezzo stesso e la mano dell'utente potranno essere trascinati dalla lama.

c) Per quanto riguarda i tagli longitudinali, non utilizzare mai la guida per tagli obliqui per l'avanzamento del pezzo; e per i tagli obliqui con l'apposita guida per tagli obliqui, non utilizzare la guida per tagli paralleli per la regolazione della lunghezza. Se il pezzo si conduce contemporaneamente con la guida per tagli paralleli e la guida per tagli obliqui, aumenta la probabilità che la lama si blocchi e avvenga un contraccolpo.

d) Nei tagli longitudinali, esercitare la forza di avanzamento sul pezzo sempre tra la battuta d'arresto e la lama. Se la distanza tra la battuta d'arresto e la lama è inferiore a 150 mm, utilizzare uno spingipezzo, e un blocco di spinta se la distanza è minore di 50 mm. Questi "aiuti per il lavoro" fanno si che la mano dell'utente rimanga sempre a distanza di sicurezza dalla lama.

e) Utilizzare soltanto lo spingipezzo fornito dal produttore. Lo spingipezzo garantisce una distanza sufficiente tra la mano e la lama.

f) Non utilizzare mai uno spingipezzo danneggiato o tagliato. Uno spingipezzo danneggiato può rompersi e far sì che la mano dell'utente possa venire a contatto con la lama.

g) Non lavorare "a mano libera". Per appoggiare e condurre il pezzo, utilizzare sempre la guida per tagli paralleli o la guida per tagli obliqui. "A mano libera" significa

appoggiare e condurre il pezzo con le mani piuttosto che con la guida per tagli paralleli o per tagli obliqui. Il taglio a mano libera provoca errori di orientamento, bloccaggi e contraccolpi.

h) Non avvicinare mai le mani sopra o intorno alla lama. Se si afferra il pezzo, si può provocare un contatto accidentale con la lama in rotazione.

i) Sorreggere i pezzi lunghi e/o larghi dietro e/o ai lati del banco sega per far si che rimangano in posizione orizzontale. Pezzi lunghi e/o larghi tendono a cadere dal bordo del banco sega, facendo perdere il controllo, bloccare la lama e provocare un contraccolpo.

j) Guidare il pezzo in modo uniforme. Non piegare né ruotare il pezzo. Se la lama si blocca, spegnere l'utensile elettrico immediatamente, staccare la spina ed eliminare la causa del blocco. La lama che si blocca può provocare un contraccolpo o bloccare il motore.

k) Non rimuovere il materiale tagliato mentre la sega è in funzione. Il materiale tagliato può collocarsi tra la lama e la battuta d'arresto o nel riparo di protezione, se lo si rimuove si avvicinano inevitabilmente le proprie dita alla lama. Prima di rimuovere il materiale, spegnere la sega e attendere finché la lama non si arresta completamente.

I) Per i tagli longitudinali di pezzi che hanno uno spessore inferiore a 2 mm, utilizzare una guida per tagli paralleli supplementare. I pezzi sottili possono incastrarsi sotto la guida per tagli paralleli e provocare un contraccolpo.

4.3 Contraccolpo - Cause e relative avvertenze di sicurezza

Il contraccolpo è una reazione improvvisa del pezzo provocata dalla lama che si blocca o si incastra o da un taglio eseguito in obliquo rispetto alla lama, oppure se una parte del pezzo si incastra tra la lama e la guida per tagli paralleli o un altro elemento fisso.

Nella maggior parte dei casi, in conseguenza al contraccolpo, il pezzo viene afferrato dalla parte posteriore della lama, sollevato dal banco e scaraventato verso l'operatore.

I contraccolpi sono la conseguenza di un utilizzo sbagliato oppure erroneo della sega circolare da banco. Può essere evitato applicando le misure di precauzione descritte di seguito.

a) Non posizionarsi mai in linea diretta con la lama. Mantenersi sempre a lato della lama, in cui si trova anche la battuta d'arresto. Il contraccolpo può scaraventare il pezzo ad alta velocità verso le persone che si trovano davanti alla lama o sulla sua stessa linea.

b) Non tirare né sorreggere mai il pezzo mettendo le mani sopra o dietro la lama. Altrimenti può verificarsi un contatto accidentale con la lama, oppure un contraccolpo può far sì che le dita vengano trascinate dalla lama.

c) Non tenere né spingere mai il pezzo che viene tagliato contro la lama in rotazione. Se si spinge il pezzo in fase di taglio contro la lama può verificarsi un blocco o un contraccolpo.

d) Orientare la battuta d'arresto in parallelo rispetto alla lama. Se la battuta d'arresto non è orientata correttamente, essa spinge il pezzo contro la lama provocando un contraccolpo.

e) Per i tagli coperti (come ad es. la piegatura) utilizzare un pressore a pettine per guidare il pezzo premendolo sul banco e la battuta d'arresto. Grazie al pressore a pettine è possibile controllare meglio il pezzo in caso di contraccolpo.

f) Prestare particolare attenzione in caso di tagli in zone di pezzi assemblati di cui non si conosce la struttura interna. La lama immersa può tagliare oggetti che possono provocare un contraccolpo.

g) Sostenere i pannelli grossi per evitare il rischio di contraccolpo dovuto ad una lama incastrata. I pannelli di grandi dimensioni possono piegarsi sotto il loro stesso peso, per questo motivo devono essere supportati su entrambi i lati sia vicino alla fenditura della sega sia in prossimità del bordo.

h) Procedere con particolare cautela se i pezzi sono deformati, annodati e contorti o se non presentano un bordo diritto tramite il quale possono essere condotti con una guida per tagli obliqui o lungo una battuta

d'arresto. Un pezzo deformato, annodato o contorto è instabile e provoca errori di orientamento della fessura di taglio con la lama, bloccaggi e contraccolpi.

i) Non tagliare mai pezzi impilati uno sopra l'altro o uno dietro l'altro. La lama potrebbe afferrare uno o più pezzi, provocando un contraccolpo.

j) Per riavviare una sega inserita nel pezzo in lavorazione, centrare la lama nella fessura in modo da evitare che i denti vengano incastrati nel pezzo. Se la lama rimane bloccata, può sollevare il pezzo e ne potrebbe derivare un contraccolpo qualora la sega venga nuovamente messa in funzione.

k) Mantenere le lame affiliate, pulite e stradate a sufficienza. Non usare mai lame deformate o che possiedono denti incrinati o spezzati. Le lame affiliate e stradate correttamente minimizzano le probabilità di inceppamento, bloccaggio e contraccolpo.

4.4 Avvertenze di sicurezza sull'uso delle seghe circolari da banco

a) Prima di rimuovere il pannello, sostituire la lama, effettuare le regolazioni relative al cuneo divisore, alla sicurezza contro il contraccolpo o al riparo di protezione della lama; al termine di ogni taglio, spegnere la sega circolare da banco e staccarla dalla corrente elettrica. Le precauzioni servono ad evitare gli incidenti.

b) Non far funzionare la sega circolare da banco mai da sola. Spegnere l'utensile elettrico e non allontanarsi da esso fin quando non si è arrestato completamente. Se la sega rimane in funzione senza essere presidiata, costituisce un pericolo incontrollabile.

c) Collocare la sega circolare da banco in un luogo che abbia un pavimento piano e che sia ben illuminato, e in cui si possa assumere una posizione sicura mantenendo l'equilibro. Il luogo di installazione deve avere spazio a sufficienza per poter manipolare comodamente i pezzi di grandi dimensioni. Il disordine, le zone di lavoro non illuminate e i pavimenti scivolosi e/o non piani possono essere fonte di incidenti.

d) Rimuovere regolarmente i trucioli e la segatura da sotto il banco sega e/o dal sistema di aspirazione della polvere. La segatura accumulatasi è combustibile e può incendiarsi autonomamente.

e) Fissare la sega circolare da banco. Se la sega non è fissata appropriatamente, può muoversi o ribaltarsi.

f) Togliere gli attrezzi di regolazione, i resti di legno ecc. dalla sega prima di accenderla. Eventuali distrazioni o bloccaggi possono essere pericolosi.

g) Utilizzare sempre lame delle dimensioni corrette e con un foro di fissaggio idoneo (per es. a stella o rotondo). Le lame non adatte ai componenti di montaggio della sega ruotano in modo irregolare, provocando la perdita del controllo.

h) Non utilizzare mai materiale di montaggio danneggiato o sbagliato, quali flangia, rondelle, viti o dadi. Questo materiale di montaggio è stato progettato appositamente per la vostra sega, al fine di garantire un funzionamento sicuro e prestazioni ottimali.

i) Non salire mai sulla sega né utilizzarla come sgabello. Se l'utensile elettrico si ribalta o se si entra inavvertitamente in contatto con la lama, si possono subire lesioni gravi.

j) Accertarsi che la lama sia montata nella direzione di rotazione giusta. Non utilizzare con la sega né mole abrasive né spazzole metalliche. Il montaggio inappropriato della lama o l'utilizzo di accessori non raccomandati possono essere causa di lesioni serie.

4.5 Ulteriori avvertenze di sicurezza

- Queste istruzioni d'uso sono destinate a persone con conoscenze di base, sull'uso degli apparecchi descritti. Se non si ha alcun tipo di esperienza con questo tipo di apparecchio, richiedere l'aiuto di esperti.

- Per eventuali danni derivati dalla mancata osservanza di queste istruzioni d'uso, il produttore declina ogni responsabilità.

Le informazioni in queste istruzioni d'uso utilizzano i simboli illustrati di seguito.

Pericolo!

Avvertenza per possibili danni alle persone o all'ambiente.

Pericolo di scosse elettriche!

Avvertenza per possibili lesioni causati dall'elettricità.

Pericolo di trascinamento!

Avvertenza per possibili lesioni in seguito all'intrappolamento di parti del corpo o indumenti.

Attenzione!

Avvertenza per possibili danni materiali.

Nota:

Informazioni integrative.

• Osservare in particolare le avvertenze di sicurezza contenute nelle singole sezioni.
• All'occorrenza attenersi alle direttive di legge o alle norme antinfortunistiche relative all'impiego delle seghe circolari.

Pericoli generici!

• Tenere in debita considerazione gli effetti dell'ambiente circostante.
• Per i pezzi lunghi utilizzare supporti adeguati.
• Questo utensile può essere messo in funzione e utilizzato solamente da persone che abbiano una buona conoscenza delle seghe circolari e siano consapevoli dei pericoli che possono derivare in qualsiasi momento dall'impiego di questi utensili.
  Le persone sotto i 18 anni d'età possono utilizzare il presente apparecchio soltanto nell'ambito dell'addestramento professionale e sotto la supervisione di un istruttore.
• Tenere lontano dall'ambiente di lavoro il personale non autorizzato, in particolare i bambini. Durante il funzionamento, verificare che nessuno tocchi l'apparecchio e/o il cavo di alimentazione.
• Evitare il surriscaldamento dei denti della sega.
• Se si lavora con la plastica, evitare che questa fonda durante il taglio.
• Tagliare i cunei esclusivamente con una battuta ausiliaria adeguata.

Pericolo di scosse elettriche!

- Non esporre mai l'apparecchio alla pioggia. Non utilizzarlo in ambienti umidi o bagnati. Durante l'uso dell'apparecchio, evitare il contatto del corpo con elementi collegati a terra (ad esempio corpi riscaldanti, tubi, fornelli, frigoriferi).

- Utilizzare il cavo di alimentazione esclusivamente per gli scopi previsti.

Pericolo di lesioni e di schiacciamento fetto delle parti mobili!

• Prima di mettere in funzione l'apparecchio, verificare che siano montati tutti i dispositivi di protezione.
• Tenersi sempre a debita distanza dalla lama della sega. Se necessario, utilizzare strumenti ausiliari adeguati. Durante il funzionamento tenersi a debita distanza dagli elementi in movimento.
• Attendere l'arresto completo della lama prima di rimuovere eventuali trucioli, piccoli residui di legno e quant'altro dall'area di lavoro.
• Non cercare di frenare la lama in rotazione esercitando una pressione laterale.
• Accertarsi che l'apparecchio sia scollegato dalla rete elettrica prima di trasportare la macchina o prima di eseguire qualunque intervento di regolazione, modifica, manutenzione o pulizia.
• Prima di accendere l'apparecchio (ad esempio dopo gli interventi di manutenzione) verificare che nel suo interno non ci siano utensili di montaggio o accessori.

Pericolo di taglio anche con utensile lio fermo!

• Per sostituire gli utensili da taglio, utilizzare i guanti.
• Conservare le lame in modo che nessuno possa ferirsi.

Pericolo dovuto al contraccolpo dei

• Lavorare solamente con il cuneo divisore correttamente impostato.
• Non tenere gli oggetti da segare in posizione inclinata.
• Accertarsi che la lama sia adatta al materiale del pezzo da tagliare.
• Tagliare i pezzi sottili o a parete sottile utilizzando solo lame a denti fini.
  • Utilizzare sempre lame affiliate.
• In caso di dubbio, controllare l'eventuale presenza di corpi estranei nei pezzi, come chiodi o viti.
• Segare soltanto pezzi di dimensioni adatte a consentire un fissaggio sicuro durante le operazioni di taglio.

Pericolo di trascinamento!

• Durante l'uso, prestare molta attenzione per evitare che parti del corpo o di indumenti rimangano impigliate tra i componenti in rotazione. Si sconsiglia pertanto di indossare cravatte, guanti e indumenti con maniche larghe; in caso di capelli lunghi, raccoglierli sotto una retina di protezione.
• Non tagliare mai pezzi nei/sui quali si trovino -funi.
  -corde,
  -nastri,
  -cavio
• fili metallici o elementi contenenti tali materiali.

Pericolo causato da dispositivi di ione individuale insufficienti!

• Indossare la protezione per l'udito.
• Indossare occhiali protettivi.
• Utilizzare una mascherina antipolvere.
• Indossare indumenti da lavoro adeguati.
• Se si lavora all'aperto è opportuno l'uso di calzature antiscivolo.

Pericolo causato dalla segatura!

- Alcuni tipi di polvere di legno (ad esempio derivanti da legno di quercia, faggio e frassino) possono essere cancerogeni se inalati. Lavorare esclusivamente con un impianto di aspirazione. L'impianto di aspirazione deve essere conforme ai valori indicati nel capitolo 8.1.

Riduzione della formazione di polvere

• Le particelle che si formano durante l'utilizzo di questo dispositivo possono contenere sostanze che potrebbero provocare tumori, reazioni allergiche, malattie alle vie respiratorie, difetti alla nascita o altre anomalie nella riproduzione. Ecco alcuni esempi di queste sostanze: piombo (in vernici contenenti piombo), additivi per il trattamento del legno (cromato, conservanti per legno), alcuni tipi di legno (polvere di quercia o faggio).
• Il rischio dipende dalla durata di esposizione da parte dell'utilizzatore o delle persone che si trovano nelle vicinanze.
• Impedire alle particelle di raggiungere il corpo.
• Per ridurre l'esposizione a queste sostanze: garantire una buona ventilazione nel luogo di lavoro e indossare un equipaggiamento di protezione adeguato, come mascherine in grado di filtrare le particelle microscopiche.
• Osservare le direttive inerenti al materiale utilizzato, al personale, al tipo e luogo di

impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).

• Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.
• Utilizzare il dispositivo di aspirazione polvere fornito in dotazione e un sistema di aspirazione adatto. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle.
• Ridurre la formazione di polvere procedendo come segue:
• Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata.
• Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
• Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
• Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.

Pericolo causato da modifiche he o dall'impiego di componenti o sori non collaudati ed omologati dal ittore

• Montare il presente apparecchio seguendo scrupolosamente le istruzioni del presente manuale.
• Utilizzare esclusivamente i componenti omologati dal produttore, in particolare per quanto riguarda:
• le lame (per il numero d'ordine vedere il capitolo 13. Accessori);
• dispositivi di sicurezza
• Evitare di apportare modifiche di qualunque tipo sui componenti.

Pericolo causato da eventuali lie dell'apparecchio!

• Effettuare la manutenzione del dispositivo e dei relativi accessori con la massima cura. Attenersi scrupolosamente alle istruzioni per la manutenzione.
• Controllare la perfetta integrità dell'utensile: prima di procedere con l'uso dell'utensile, verificare con attenzione che i dispositivi di sicurezza e di protezione o le parti leggermente danneggiate funzionino correttamente e in conformità alle disposizioni. Verificare che i componenti mobili funzionino perfettamente e che non si inceppino. Tutte le parti devono essere montate correttamente e soddisfare le condizioni necessarie al corretto funzionamento dell'apparecchio.
• I dispositivi di sicurezza o i componenti danneggiati devono essere riparati o eventualmente sostituiti da tecnici specializzati e qualificati. La sostituzione di interruttori danneggiati deve essere effettuata presso un centro di assistenza tecnica del cliente. Non utilizzare l'apparecchio se l'interruttore di accensione non funziona.

Pericolo causato dal rumore!

• Indossare la protezione per l'udito.
• Accertarsi che il cuneo divisore non sia deformato. Un cuneo divisore deformato esercita una pressione laterale contro la lama della sega: ciò produce rumore.

Pericolo dovuto a pezzi da lavorare o i pezzi bloccanti!

Se si verifica un blocco:

1. spegnere il dispositivo
2. scollegare la spina
3. indossare i guanti
4. Eliminare il bloccaggio con un utensile adatto.

ITALIANOit

4.6 Simboli sull'apparecchio

Indicazioni sulla targhetta del modello:

a produttore

b numero di serie

c denominazione dell'utensile

d dati del motore (vedere anche "Dati tecnici")

e marcatura CE – questo utensile elettrico è conforme alle direttive UE secondo la relativa dichiarazione di conformità

f a n n o d i f a b b r i

g simbolo di smaltimento – l'utensile può essere smaltito dal produttore

h dimensioni delle lame omologate

Segnali di sicurezza

Pericolo!

La mancata osservanza delle seguenti indicazioni può provocare gravi lesioni o danni materiali.

Leggere le istruzioni per l'uso.

Non afferrare la lama quando è in funzione.

Indossare gli occhiali di protezione. Indossare la protezione dell'udito.

Non utilizzare il dispositivo in un ambiente umido o bagnato.

4.7 Dispositivi di sicurezza Cuneo divisore

Il cuneo divisore (5) impedisce che un pezzo in lavorazione rimanga impigliato nella dentatura della lama e venga scagliato contro l'utilizzatore.

Il cuneo divisore deve essere sempre montato quando il dispositivo è in funzione.

Calotta paratrucioli

La calotta paratrucioli (7) evita che l'operatore venga inavvertitamente a contatto con la lama della sega e protegge da trucioli vaganti.

La calotta paratrucioli deve essere sempre montata quando il dispositivo è in funzione.

Spingipezzo

Lo spingipezzo (12) funge da prolungamento della mano e consente di condurre in modo sicuro il pezzo in lavorazione in prossimità della lama, proteggendo l'operatore da un involontario contatto con la lama stessa.

Lo spingipezzo deve essere sempre utilizzato qualora la distanza tra la lama e una guida per tagli paralleli risulti inferiore a 150 mm.

Lo spingipezzo va condotto verso la superficie del banco della sega con un'angolazione compresa tra 20° e 30°.

Qualora lo spingipezzo non venga utilizzato, dovrà essere conservato unitamente alla macchina.

Se lo spingipezzo è danneggiato, deve essere sostituito.

5. Sintesi

Vedere pagina 2.

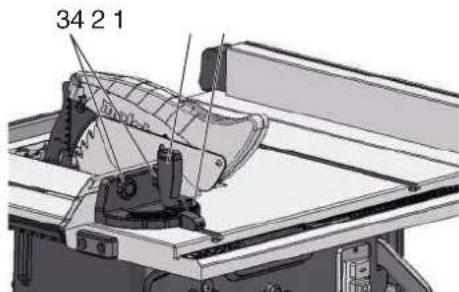

1 Guida per tagli trasversali 2 Impugnatura per bloccare la guida per tagli trasversali

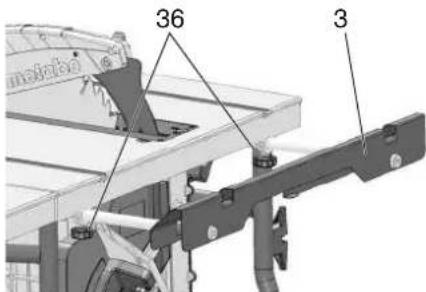

3 Prolungadelbanco

4 Inser to del banco

5 Cuneodivisore

6 Leva di bloccaggio per fissare la calotta paratrucioli

7 Calotta paratrucioli

8 Guida per tagli paralleli

9 Prolunga laterale piano tavolo

10 Dado zigrinato per la regolazione fine della guida per tagli paralleli

11 Leva di bloccaggio per fissare la guida per tagli paralleli

c12 Spingipezzo n e

13 Supporto spingipezzo

14 Interruttore ON

15 Interruttore OFF

16 Volantino per la regolazione dell'angolo di inclinazione

17 Manovella per la regolazione dell'altezza di taglio

18 Leva di bloccaggio per bloccare l'angolo di inclinazione

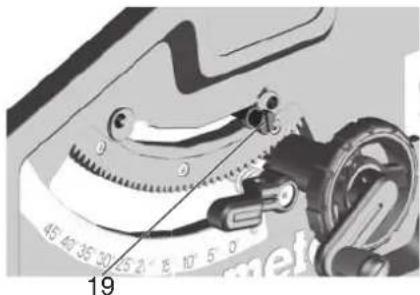

19 Arresto limitazione inclinazione

20 Piedino regolabile (per compensare le eventuali irregolarità del terreno)

21 Vite di regolazione (bloccaggio della guida per tagli paralleli)

22 Supporto calotta paratrucioli

23 Supporto guida per tagli trasversali

24 Avvolgimento cavo

25 Bocchetta di aspirazione

26 Supporto guida per tagli paralleli

27 Chiave fissa

28 Portautensile

6. Installazione

Accertarsi di lavorare in posizione e mantenere sempre l'equilibrio.

1. Sollevare l'utensile dall'imballo (questa operazione deve essere effettuata con l'aiuto di una seconda persona).

2. Collocare la sega su un tavolo stabile oppure su un banco da lavoro.

3. Compensare le irregolarità del pavimento con il piedino regolabile (20): svitare la vite, regolare il piedino e serrare nuovamente la vite con forza.

4. Serrare la sega sul tavolo o sul banco da lavoro.

7. Messa in funzione

Nota:

Alla prima accensione possono essere espulsi trucioli di gomma. Questo fenomeno è dovuto a motivi tecnici, quindi non costituisce alcun problema.

7.1 Montaggio

Regolazione del cuneo divisore (se necessario)

Nota:

Al momento della fornitura, il cuneo divisore (5) è già correttamente regolato. Un'eventuale regolazione durante la messa in funzione dell'utensile è necessaria solamente se il cuneo divisore si è spostato durante il trasporto.

1. Sollevare completamente la lama della sega con la manovella.

2. Ruotare la vite (29) in senso antiorario, sollevare l'inserto del banco (4) ed estrarlo.

1. Allentare la leva di serraggio (35) (ruotare in senso antiorario!).

2. Tirare verso l'alto il cuneo divisore (5) dalla posizione di trasporto inferiore fino a battuta.

1. Controllare l'allineamento del cuneo divisore:

- La distanza tra il bordo esterno della lama e il cuneo divisore deve essere compresa tra 3 e 8 mm.

- Il cuneo divisore deve essere allineato con la lama.

Pericolo!

Il cuneo divisore fa parte dei dispositivi di sicurezza e deve essere montato correttamente al fine di consentire un utilizzo dell'utensile privo di pericoli.

1. Serrare la leva di bloccaggio (30) (ruotare in senso orario!).

Impostazione allineamento laterale (se necessario):

il cuneo divisore (5) e la lama devono essere esattamente allineati.

1. Allentare le tre viti a brugola (31).

2. Allineare il cuneo divisore (5) a filo con la lama.

1. Serrare di nuovo le tre viti a brugola (31).

2. Fissare l'inserto del banco (4) e bloccarlo con la vite (29).

Montaggio della calotta paratrucioli

1. Sollevare completamente la lama della sega con la manovella.

2. Montare la calotta paratrucioli (7) nell'alloggiamento in prossimità del cuneo divisore (5).

3. Serrare a fondo la calotta paratrucioli con l'ausilio della leva di bloccaggio (6).

Regolazione in altezza dell'inserto del banco (se necessario)

L'inserto del banco (4) è regolato correttamente se la sua superficie si trova a 0 - 0,7 mm al di sotto della superficie del banco.

L'altezza dell'inserto (4) si regola per mezzo delle 4 viti che si trovano agli angoli.

7.2 Collegamento elettrico

Pericolo! Tensione elettrica

• Utilizzare il dispositivo solamente in un ambiente asciutto.

• Mettere in funzione l'utensile solo collegandolo ad una fonte di energia elettrica che soddisfi le seguenti esigenze (vedere anche i "Dati tecnici"):

• prese elettriche a norma, con messa a terra regolamentare controllata;

• la tensione e la frequenza di rete devono coincidere con i dati riportati sulla targhetta identificativa dell'utensile;
• protezione con un interruttore per correnti di guasto (RCD) con una corrente di dispersione di 30 mA.

Nota:

Rivolgersi alla società di fornitura elettrica o all'elettroinstallatore per verificare se l'allacciamento soddisfa queste condizioni.

• Posare il cavo di alimentazione in modo che non interferisca col lavoro e che non possa subire danni.
• Proteggere il cavo di alimentazione da calore, fluidi aggressivi e bordi taglienti.
• Utilizzare come cavi di prolunga solamente cavi con rivestimento in gomma con sezione sufficiente.
• All'aperto utilizzare solo cavi di prolunga approvati per l'impiego all'esterno e debitamente contrassegnati.
  • Non tirare mai il cavo di alimentazione per estrarre la spina dalla presa.
• Evitare un avviamento indesiderato: prima di inserire la spina nella presa, accertarsi che l'interruttore ON/OFF sia disinserito.

8. Uso

Pericolo di infortuni!

La sega deve essere utilizzata solamente da una persona alla volta. Altre persone possono fermarsi a distanza dalla sega solamente per funzioni di alimentazione o prelievo dei pezzi in lavorazione.

Prima di iniziare i lavori, verificare l'integrità dei seguenti componenti:

• cavo di alimentazione e spina elettrica

• interruttore ON/OFF

• cuneodivisore

• calotta paratrucioli
• strumenti ausiliari (spingipezzo, legno d'avanzamento e impugnatura).

Indossare sempre l'equipaggiamento di protezione personale:

- mascherine

- protezione per l'udito

- occhiali protettivi.

Durante l'esecuzione del taglio, assumere la corretta postura di lavoro:

• davanti sul lato operatore
• frontale rispetto alla sega
• a sinistra accanto alla linea di taglio della lama
• in caso di utilizzo con due persone, la seconda persona deve mantenersi a debita distanza dalla sega.

Se necessario, utilizzare:

• piani di appoggio adeguati per i pezzi in lavorazione - se i pezzi una volta tagliati dovessero cadere dal banco;
• dispositivo di aspirazione trucioli.

Evitare i tipici errori di utilizzo:

• Non cercare di frenare la lama in rotazione esercitando una pressione laterale. Esiste il pericolo di contraccolpi.
• Durante l'esecuzione del taglio, tenere il pezzo in lavorazione sempre premuto contro il banco, senza mai inclinarlo. Esiste il pericolo di contraccolpi.
• Non segare mai più pezzi contemporaneamente, né fasci composti da più elementi singoli. Se i singoli pezzi vengono trascinati in modo incontrollato dalla lama, si rischia di provocare incidenti.

Pericolo di trascinamento!

Non tagliare mai pezzi su cui si trovino funi, corde, nastri, cavi o fili metallici oppure che contengano simili materiali.

8.1 Impianto di aspirazione trucioli / aspiratori universali

Pericolo!

Alcuni tipi di polvere di legno (ad esempio derivanti da legno di quercia, faggio e frassino) possono essere cancerogeni se inspirati.

Lavorare in locali chiusi solamente in presenza di un adeguato impianto di aspirazione trucioli.

Utilizzare inoltre una maschera antipolvere, in quanto non tutta la polvere può essere aspirata o raccolta.

È consentito utilizzare l'utensile senza un adeguato impianto di aspirazione trucioli solamente all'aperto.

L'impianto di aspirazione trucioli deve soddisfare i seguenti requisiti:

• adatto al diametro del bocchettone di aspirazione (cassetta trucioli 35/44 mm);
  • portata d'aria³/460 m
• depressione al bocchettone di aspirazione della sega ≥ 530 Pa;
• velocità dell'aria al bocchettone di aspirazione della sega ≥ 20 m/s.

I bocchettoni (25) per l'aspirazione dei trucioli sono collocati sulla cassetta di protezione della lama.

Attenersi anche alle istruzioni per l'uso dell'impianto di aspirazione trucioli!

8.2 Regolazione dell'altezza di taglio

Pericolo!

Eventuali parti del corpo o oggetti in prossimità della zona di regolazione della macchina, possono essere trascinati dalla lama in rotazione! Procedere con la regolazione dell'altezza di taglio solamente quando la lama si è arrestata!

L'altezza di taglio della lama deve essere adeguata all'altezza del pezzo in lavorazione: il bordo anteriore inferiore della protezione paratrucioli deve poggiare sul pezzo stesso.

- Regolare l'altezza di taglio ruotando la manovella (17).

Per compensare un eventuale gioco durante la regolazione dell'altezza di taglio, portare la lama nella posizione desiderata sempre dal basso.

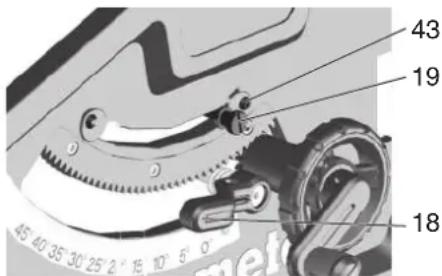

8.3 Regolazione dell'inclinazione della lama

Pericolo!

Eventuali parti del corpo, oggetti o parti dell'utensile che si trovino in prossimità della zona di regolazione della macchina possono venire trascinati dalla lama in rotazione! Procedere con la regolazione dell'inclinazione della lama solamente quando la lama si è arrestata!

L'inclinazione della lama può essere regolata tra - 1,5° e 46,5°.

1. Sbloccare la leva di serraggio (18).
2. Impostare l'inclinazione della lama che si desidera ruotando il volantino (16).

1. Bloccare l'angolo di inclinazione impostato per mezzo della leva di bloccaggio (18) (ruotare in senso orario).

Regolazione per tagli sottosquadro

La regolazione dell'inclinazione è dotata di una battuta a 0° e a 45°. Per l'esecuzione di speciali tagli smussati (sottosquadro) è possibile incrementare l'angolo di inclinazione in entrambe le direzioni di 1,5°.

• Estrarre l'arresto limitazione inclinazione (19) ed impostarlo mediante il disco dell'eccentrico destro = angolo dell'inclinazione della lama impostabile tra -1,5^ e 45^ .
• Estrarre l'arresto limitazione inclinazione (19) ed impostarlo mediante il disco dell'eccentrico sinistro = angolo dell'inclinazione della lama impostabile tra 0° e 46,5°.

ITALIANOit

- Accensione = premere l'interruttore superiore (14) per 1 - 2 sec.

- Spegnimento = premere l'interruttore inferiore (15).

8.4 Regolazione della guida per tagli paralleli

Il montaggio avviene sul profilo di guida sulla parte anteriore della sega.

- Posizionare la guida per tagli paralleli (8) a destra della lama. Il contrassegno nella lente di ingrandimento indica la distanza impostata sulla scala della guida per tagli paralleli rispetto alla lama.

- Allentare la leva di bloccaggio (11) della guida per tagli paralleli e spostare la guida stessa finché il contrassegno nella lente di ingrandimento non indica la distanza desiderata rispetto alla lama.

- Regolazione fine: ruotando il dado zigrinato (10) (sull'elemento di bloccaggio anteriore, a destra) è possibile regolare la larghezza di taglio con precisione.

Per bloccare, spingere la leva di bloccaggio (11) verso il basso.

- Durante il taglio con guida per tagli paralleli, il profilo di battuta (32) deve trovarsi in posizione parallela rispetto alla lama e deve essere bloccato per mezzo della leva di bloccaggio (11). A questo scopo, spingere la leva di bloccaggio (11) verso il basso.

- Dadi zigrinati (33) per fissare il profilo di battuta. Dopo aver allentato entrambi i dadi zigrinati (33), il profilo di battuta può essere rimosso e spostato:

Bordo d'appoggio basso:

- per tagliare pezzi dalla conformazione piatta;

- se la lama della sega è inclinata.

Bordo d'appoggio alto:

-pertagliare pezzi alti.

8.5 Regolazione dell'indicatore sulla guida per tagli paralleli

1. Allineare la guida per tagli paralleli alla lama.

2. Allentare la vite dell'indicatore della guida per tagli paralleli.

3. Portare l'indicatore sulla guida per tagli paralleli in corrispondenza con lo "0" sulla scala.

4. Serrare nuovamente la vite dell'indicatore della guida per tagli paralleli.

Nota:

Per evitare che il pezzo si inceppi durante il taglio con guida per tagli paralleli: spostare la guida per tagli paralleli completamente a destra e quindi impostare l'ampiezza di taglio desiderata.

Nota:

Regolazione della guida per tagli paralleli (all'occorrenza): affinché il pezzo in lavorazione non rimanga inceppato tra la guida per tagli paralleli e la lama, la guida deve essere allineata parallelamente alla lama,

oppure deve essere impostata a max. 0,3 mm in apertura all'indietro. Ai fini della regolazione: allentare le 2 viti sulla parte superiore della guida per tagli paralleli, quindi serrare nuovamente.

Nota:

Regolazione della forza di serraggio della guida per tagli paralleli (all'occorrenza): per far serrare l'elemento di bloccaggio posteriore prima o dopo quello anteriore, ruotare il dado (21). Allentare il dado (21) per far serrare l'elemento di bloccaggio posteriore dopo. Stringere il dado (21) per farlo serrare prima.

8.6 Regolazione della guida per tagli trasversali

La guida per tagli trasversali (1) viene introdotta nella scanalatura del banco sega dalla parte anteriore.

Per il taglio angolare è possibile spostare la guida per tagli trasversali di 60° verso i due lati.

Per i tagli angolari di 45° e 90° sono disponibili i relativi arresti.

Per l'impostazione di un angolo: allentare l'impugnatura di bloccaggio (2) ruotandolo in senso antiorario.

Pericolo di lesioni!

Quando si sega con la guida per tagli trasversali, è necessario bloccare la manopola di fissaggio.

Allentando i dadi zigrinati (34) il profilo ausiliario può essere spostato oppure rimosso.

Nota:

Se necessario è possibile regolare il gioco della guida per tagli trasversali (1): allentare le viti (35) degli elementi scorrevoli in plastica sulla guida per tagli trasversali, spostare gli elementi scorrevoli, stringere di nuovo le viti.

8.7 Regolazione della prolunga laterale del banco

La prolunga laterale del banco (9) amplia la superficie d'appoggio in modo che sia possibile lavorare in modo sicuro anche con pezzi di dimensioni maggiori.

1. Per estrarre la prolunga laterale del banco (9) è necessario allentare entrambe le viti zigrinate (37).
2. Estrarre la prolunga laterale del banco (9) e regolarla alla distanza desiderata.

Serrare nuovamente le due viti zigrinate (37).

Pericolo di lesioni!

Le viti zigrinate (37) devono essere sempre serrate durante il taglio.

Lettura della scala durante la lavorazione con la guida per tagli paralleli

Su quale scala venga letta l'ampiezza di taglio dipende da come è stato montato il profilo di battuta sulla guida per tagli paralleli:

- Bordo d'appoggio alto = scala con scritta nera su sfondo bianco.

- Bordo d'appoggio basso = scala con scritta bianca su sfondo nero.

Per ampiezze di taglio minori la prolunga laterale del banco non viene estratta. L'ampiezza di taglio viene rilevata rispettivamente sulla scala destra mediante l'indicatore della guida per tagli paralleli:

- Bordo d'appoggio alto: ampiezze di taglio da 0 a 35 cm.

- Bordo d'appoggio basso: ampiezze di taglio da 0 a 29,5 cm.

Qualora debbano essere tagliati pezzi di grandi dimensioni, è necessario estrarre la prolunga laterale del banco (9).

1. Spostare la guida per tagli paralleli nella posizione finale della scala.
2. Estrarre la prolunga laterale del banco e regolare la guida per tagli paralleli alla distanza desiderata. L'ampiezza di taglio viene rilevata rispettivamente sulla scala sinistra mediante l'indicatore della scala.

8.8 Regolazione della prolunga del banco

La prolunga del banco (3) amplia la superficie d'appoggio in modo che sia possibile lavorare in modo sicuro anche con pezzi di lunghezze maggiori.
1. Per estrarre la prolunga del banco è necessario allentare entrambe le viti zigrinate (36).

1. Estrarre la prolunga del banco e regolarla alla distanza desiderata.
2. Serrare nuovamente le due viti zigrinate.

8.9 Taglio

Pericolo!

Lo spingipezzo deve essere sempre utilizzato qualora la distanza tra la lama e una guida per tagli paralleli risulti inferiore a 150 mm.

Taglio diritto

1. Impostare e bloccare l'angolo dell'inclinazione.
2. Regolare l'altezza di taglio. La calotta paratrucioli, sul lato anteriore, deve poggiare completamente sul pezzo in lavorazione.
3. Se la sega è inclinata, posizionare e regolare la guida per tagli paralleli a sinistra della lama.
4. Mettere in funzione la sega.
5. Spingere indietro il pezzo in lavorazione uniformemente ed eseguire un ciclo di lavorazione (taglio).
6. Spegnere il dispositivo se non si prevede di utilizzarlo a breve.

Taglio ad angolo

1. La guida per tagli trasversali (1) viene introdotta nella scanalatura del banco sega dalla parte anteriore.
2. Dopo aver allentato l'impugnatura di bloccaggio (2), impostare l'angolo desiderato sulla guida per tagli trasversali e serrare nuovamente l'impugnatura di bloccaggio.
3. Impostare la distanza laterale tra il profilo ausiliario e la lama:
4. Allentare i dadi zigrinati (34) e spostare il profilo ausiliario.
   •Serrare i dadi zigrinati (34).

1. Premere il pezzo in lavorazione contro la guida per tagli trasversali.

2. Tagliare il pezzo in lavorazione facendo avanzare la guida per tagli trasversali.

3. Disinserire l'utensile, qualora non debba più essere utilizzato a breve.

9. Trasporto

Pericolo!

Prima di ogni trasporto:

• spegnere l'apparecchio;
• Attendere l'arresto della lama.
  • scollegare la spina di alimentazione.
• Smontare i componenti aggiuntivi (calotta paratrucioli, aspirazione trucioli). Conservare la calotta paratrucioli sull'alloggiamento.
• Mettere il cuneo divisore nella posizione di trasporto. Procedere come descritto nel capitolo 7.1, ma spostare il cuneo divisore (5) verso il basso fino a battuta (posizione di trasporto).
• Abbassare completamente la lama con la manovella.
• Impostare l'angolo di inclinazione della lama su 0º e bloccarlo mediante l'apposita leva di bloccaggio.
• Avvolgere il cavo di alimentazione sull'apposito avvolgicavo.

Pericolo di incastro

Introdurre completamente la prolunga laterale del banco e bloccarla con le viti zigrinate.

Per trasportare l'utensile, utilizzare le impugnature laterali (38) presenti nel banco.

Attenzione!

Non trasportare l'utensile afferrandolo per i dispositivi di protezione, prolunghe laterali estratte o non bloccate, oppure per gli elementi di comando!

Attenzione!

Per trasportare l'utensile occorrono due persone (per il peso)!

10. Cura e manutenzione

Pericolo!

Prima di ogni intervento di manutenzione e pulizia:

1.spegnere l'apparecchio;

2.attendere l'arresto completo della sega;

3.scollegare la spina di alimentazione.

• Alla fine di ogni intervento di manutenzione e pulizia reinserire, attivare e controllare tutti i dispositivi di sicurezza.
• Gli elementi danneggiati, in particolare i dispositivi di sicurezza, devono essere sostituiti esclusivamente con parti originali, in quanto le parti non collaudate e approvate dal produttore potrebbero provocare danni imprevedibili.
• Gli interventi di manutenzione o di riparazione non descritti in questa sezione devono essere effettuati esclusivamente da personale tecnico specializzato.

Pericolo!

Se l'inserto del banco è danneggiato, piccoli oggetti rischiano di incastrarsi tra l'inserto stesso e la lama, bloccando quest'ultima. Sostituire immediatamente gli inserti del banco danneggiati!

10.1 Sostituzione della lama

Pericolo!

Subito dopo il taglio è possibile che la lama sia estremamente calda - Pericolo di ustioni! Lasciare che la lama surriscaldata si raffreddi. Non utilizzare liquidi infiammabili per pulire la lama.

Il pericolo di taglio sussiste anche quando la lama è ferma. Indossare i guanti per sostituire la lama.

In fase di montaggio, osservare assolutamente il senso di rotazione della lama!

1. Sollevare completamente la lama della sega con la manovella.
2. Rimuovere la calotta paratrucioli (7).
3. Ruotare la vite (29) in senso antiorario, sollevare l'inserto del banco (4) ed estrarlo.

1. Allentare il dado di serraggio (40) della lama con la chiave fissa (27) e al contempo spostare la leva per il blocco della lama (39) verso l'alto, finché non scatta in posizione.


1. Tenere saldamente la leva (39) e svitare i dadi di serraggio (40) in senso orario.
2. Estrarre i dadi di serraggio (40), la flangia esterna della lama (41) e la lama dal relativo albero per la lama.

1. Pulire le superfici di fissaggio delle flange della lama (41) e (42) della lama stessa.

Pericolo!

Non utilizzare prodotti detergenti (ad esempio per eliminare residui di resina) che possono risultare aggressivi per i componenti in metallo leggero; si rischia di compromettere la resistenza della sega.

1. Spingere la flangia interna della lama (42) sull'albero motore.

2. Introdurre la nuova lama (osservare il senso di rotazione!).

Utilizzare solamente lame le cui caratteristiche siano conformi alle indicazioni riportate nei Dati tecnici e alla Norma EN 847-1 - qualora venissero utilizzate lame inadeguate oppure danneggiate, a causa della forza centrifuga, parti di queste lame

ITALIANOit

potrebbero essere scagliate lontano in modo simile ad un'esplosione.

Non devono essere utilizzate:

• lame il cui massimo numero di giri consentito sia inferiore al numero di giri a vuoto nominale dell'albero della lama (vedere "Dati tecnici");
  – lame realizzate in acciaio rapido altolegato (HS o HSS);
• lame con una larghezza di taglio minore o il cui corpo abbia uno spessore maggiore dello spessore del cuneo divisore;
  – lame con danneggiamenti visibili;
• dischi da taglio.

Pericolo!

• Montare la lama solamente con elementi e/o accessori originali.
• Non utilizzare anelli riduttori sfusi, altrimenti la lama si potrebbe allentare.
• Le lame devono essere montate in modo tale da garantire una rotazione senza sbilanciamenti e urti, in modo che non si possano allentare durante l'esercizio.
• Spingere in posizione la flangia esterna della lama (41).
• Allentare i dadi di serraggio (40) (filettatura sinistrorsa!). Allentare il dado di serraggio (40) con la chiave fissa (27) e al contempo spostare la leva per il blocco della lama (39) verso l'alto, finché non scatta in posizione.
• Tenere ferma la leva (39) e serrare manualmente i dadi di serraggio in senso antiorario.

Pericolo!

• Non montare prolunghe sugli attrezzi utilizzati per serrare la lama.
• Non serrare la vite di bloccaggio asse- stando colpi sull'attrezzo utilizzato.
• Regolare il cuneo divisore in conformità alla dimensione della lama. (Per la regolazione del cuneo divisore vedere par. 7.1)
• Fissare l'inserto del banco (4) e bloccarlo con la vite (29).
  15.Fissare la calotta paratrucioli (7).

10.2 Impostazione della limitazione della battuta

1. Impostare l'arresto della limitazione dell'inclinazione (19) per l'estensione angolare su 0° / 45°.

1. Bloccare l'angolo di inclinazione impostato per mezzo della leva di bloccaggio (18).
2. Controllare l'angolo di inclinazione:

- 0° = ad angolo retto rispetto al banco sega

- 45° con quota angolare separata.

Qualora questi valori non venissero esattamente raggiunti:

1. Allentare la vite con intaglio a croce (43) sul rispettivo disco dell'eccentrico e regolare il disco dell'eccentrico stesso finché l'angolo di inclinazione rispetto al banco sega non corrisponda, nelle posizioni finali, esattamente a 0° (= ad angolo retto) o a 45°.
2. Stringere nuovamente la vite con intaglio a croce del disco dell'eccentrico.
3. In seguito alla regolazione effettuata per la limitazione delle battute, se necessario

rettificare l'impostazione della scala ad angolo sul lato anteriore.

Nota:

Per impostare la limitazione dell'inclinazione da -1,5° fino a 46,5°, la relativa leva per la limitazione della battuta deve essere estratta.

10.3 Conservazione della macchina

Pericolo!

Conservare l'utensile al di fuori della portata dei bambini. Conservare l'utensile in modo che non possa essere messo in funzione da persone non autorizzate ed in modo che nessuno possa ferirsi anche quando l'utensile non è in movimento.

Attenzione!

Non custodire l'apparecchio all'aperto o in ambiente umido senza adeguata protezione.

10.4 Manutenzione

Pulizia della sega

• Rimuovere i trucioli e la polvere dai seguenti componenti con l'ausilio di un aspirapolvere oppure di una spazzola:
  – elementi di guida per la regolazione della lama
• feritoie di ventilazione del motore
• carter di protezione della lama
• regolazione dell'altezza
  -guida orientabile

Prima di mettere in funzione l'utensile

Controllo visivo per verificare che

– la distanza lama – cuneo divisore sia compresa tra 3 e 8 mm.
- il cuneo divisore sia allineato con la lama.
Controllo visivo per verificare che il cavo di alimentazione e la spina elettrica non siano danneggiati, fare sostituire eventuali componenti difettosi da un elettricista specializzato.

Ad ogni spegnimento

Verificare se l'arresto graduale della lama dura più di 10 secondi; in caso di arresto graduale prolungato fare sostituire il motore da un elettricista specializzato.

1 volta al mese (in caso di utilizzo quotidiano)

Rimuovere i trucioli dalla sega con l'aspiratore polveri oppure con un pennello; oliare leggermente gli elementi di guida:

• asta filettata ed aste di guida per la regolazione in altezza;
• segmenti orientabili.

Ogni 150 ore d'esercizio

Controllare tutti i raccordi a vite e serrare all'occorrenza.

11. Suggerimenti pratici

• Prima di eseguire il taglio del materiale, effettuare alcuni tagli di prova su residui di materiale adatti.
• Collocare sempre il pezzo in lavorazione sul banco sega in modo che non possa ribaltarsi né traballare (ad esempio nel caso di una tavola bombata, la parte con la curvatura deve essere rivolta verso l'alto).
• Per eseguire un taglio razionale di pezzi della stessa lunghezza, utilizzare la battuta per lunghezza.
• Mantenere pulite le superfici d'appoggio del banco sega.

12. Problemi e anomalie

Pericolo!

Prima di ogni intervento per la riparazione dei guasti:

1.spegnere l'apparecchio;

2.scollegare la spina di alimentazione.

1. Attendere l'arresto della lama.

Alla fine di ogni intervento di riparazione, reinserire, attivare e controllare tutti i dispositivi di sicurezza.

Il motore non funziona

La protezione contro il riavvio è scattata. Se la spina viene inserita con l'utensile in funzione o viene ripristinata la corrente dopo un'interruzione, l'utensile non si riavvia:

- Spegnere e riaccendere il dispositivo.

Mancanza di corrente.

- Controllare cavi, connettori, prese e fusibili.

Motore surriscaldato, ad esempio a causa di una lama non affilata o di accumulo di trucioli nell'alloggiamento:

- Eliminare la causa del surriscaldamento ed attendere alcuni minuti che l'utensile si raffreddi. A questo punto rimettere nuovamente in funzione l'utensile.

Il numero di giri non viene raggiunto

Protezione contro il sovraccarico: il numero di giri sotto carico diminuisce CONSIDEREVOLMENTE:

- La temperatura del motore è troppo elevata! Far funzionare il dispositivo a vuoto fino al raffreddamento.

Protezione contro il sovraccarico: il numero di giri sotto carico diminuisce LIEVEMENTE:

- Il dispositivo è sovraccarico. Proseguire con il lavoro riducendo il carico.

Il numero massimo di giri indicato non viene raggiunto - Il motore non riceve una sufficiente tensione di rete:

- Utilizzare linee di alimentazione più brevi oppure linee di alimentazione con una maggiore sezione trasversale (≥ 1,5 mm²).

- Fare controllare l'alimentazione di corrente da un elettricista specializzato.

Le prestazioni della sega diminuiscono

Lama della sega non affilata (la lama presenta eventualmente macchie da bruciatura sul lato):

- Sostituire la lama (vedere capitolo 10. Manutenzione).

Espulsione trucioli occlusa

Non è allacciato alcun impianto di aspirazione oppure la potenza di aspirazione è troppo bassa.

- Collegare l'impianto di aspirazione oppure incrementare la potenza di aspirazione (velocità dell'aria ≥ 20 m/sec nel tubo di espulsione trucioli).

13. Accessori

Utilizzare solo accessori originali Metabo.

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.

Lama per sega circolare Power Cut N. ordine: 6.28025

-Per tagli grossolani e di media precisione con avanzamento rapido e potenza ridotta

-Buoni risultati di taglio per tagli longitudinali di legno massiccio

Lama per sega circolare Precision Cut N. ordine: 6.28059

-Gamma di impiego estremamente ampia per la lavorazione del legno

-Per risultati di taglio molto buoni e puliti in caso di tagli longitudinali e obliqui di legno morbido e duro

-Molto adatta per legno massiccio e a strati, truciolati grezzi, rivestiti o impiallacciati, MDF, materiali compositi

Lama per sega circolare Multi Cut N. ordine: 6.28093

-Impiego universale per materiali con requisiti speciali

-Per le esigenze più severe relative alla qualità di taglio, ad es. laminato, profilati a parete sottile in plastica, alluminio, rame e ottone

-Ideale per numerose applicazioni nella ristrutturazione di interni

-Risultati perfetti anche in tagli obliqui nel legno massello, in pannelli truciolari grezzi, rivestiti o impiallacciati, MDF

Spingipezzo (come ricambio) N. ordine: 343433180

La gamma completa degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.

Valori di emissione

A Questi valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo.

Livello sonoro classe A tipico:

L_pA = livello di pressione acustica L_WA = livello di potenza acustica

K_pA, K_WA = incertezza

Indossare la protezione dell'udito!

14. Riparazione

Pericolo!

Per ragioni di sicurezza, le eventuali riparazioni degli utensili elettrici possono essere eseguite esclusivamente da tecnici/elettricisti specializzati, utilizzando pezzi di ricambio originali!

Un cavo di alimentazione difettoso deve essere sostituito solo da uno speciale cavo di alimentazione originale Metabo disponibile tramite l'assistenza Metabo.

Nel caso di dispositivi Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.

15. Rispetto dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori.

Solo per i Paesi UE: non smaltire gli elettroutensili tra i rifiuti domestici!

Secondo la Direttiva europea 2012/19/UE

sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile.

16. Dati tecnici

Spiegazioni relative ai dati riportati a pagina 3.

Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico.

U = tensione di alimentazione (\~ corrente alternata)

P_1 = potenza nominale assorbita

I = corrente nominale

F = protezione min.

IP = tipo di protezione

n_0 = numero di giri a vuoto

v_0 = max. velocità di taglio

W = spessore del cuneo divisore

D = diametro della lama (esterno)

d = foro della lama (interno)

b = ampiezza di taglio

a = spessore max. del corpo base della lama

T_90^ = altezza di taglio con lama verticale

T_45^ = altezza di taglio con inclinazione lama 45^

S_x^ = campo di inclinazione della lama

L_p = ampiezza di taglio max. con guida per tagli paralleli

L_W = ampiezza di taglio trasversale max. con guida angolare

A_1 = dimensioni senza montante macchina (LxPxH)

S_L = lunghezza banco sega

S_B = larghezza banco sega

m = peso macchina

Valori misurati a norma EN 62841.

\~ corrente alternata

I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti).

b = S k j æ r e b r e d d e
