MANUALE UTENTE DSG573, DSG573NX, DSG 573 INDESIT

Istruzioni per l’uso

ES Nederlands,49 Español, 61

Sommario Installazione, 2-3

Posizionamento e livellamento Collegamenti idraulici ed elettrici Avvertenze per il primo lavaggio Dati tecnici

Descrizione dell’apparecchio, 4 Vista d’insieme Pannello comandi

Caricare i cestelli, 5 Cestello inferiore Cestello delle posate Cestello superiore

Avvio e utilizzo, 6-7

Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio

Tabella dei programmi

Brillantante e sale rigenerante, 9 Caricare il brillantante Caricare il sale rigenerante

Manutenzione e cura, 10

Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulizia filtro entrata acqua Pulire i filtri Se ci si assenta per lunghi periodi

Precauzioni e consigli, 11

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Anomalie e rimedi, 12

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio. Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. In caso di trasloco tenere l’apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore.

Posizionamento e livellamento 1. Disimballare l’apparecchio e controllare che non abbia subìto danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore. 2. Sistemare la lavastoviglie facendo aderire i fianchi o lo schienale ai mobili adiacenti o alla parete. L’apparecchio può anche essere incassato sotto a un piano di lavoro continuo* (vedi foglio di Montaggio). 3. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedini anteriori finché l’apparecchio non sia orizzontale. Un accurato livellamento dà stabilità ed evita vibrazioni, rumori e spostamenti. 4.* Per regolare l’altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale apertura 8 mm., girando in senso orario per aumentare l’altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione)

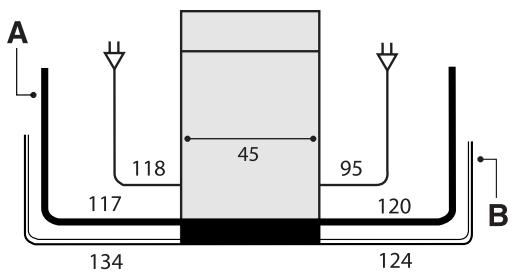

Collegamenti idraulici ed elettrici L’adattamento degli impianti elettrici e idraulici per l’installazione deve essere eseguito solo da personale qualificato. La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica. L’apparecchio deve essere collegato alla rete di distribuzione dell’acqua utilizzando tubi nuovi. Non riutilizzare i vecchi tubi. I tubi di carico (A) e di scarico (B) dell’acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliore installazione (vedi figura).

Collegamento del tubo di carico dell’acqua • A una presa d’acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere l’acqua finché non sia limpida affinché le eventuali impurità non intasino l’apparecchio. • A una presa d’acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie può essere alimentata con acqua calda di rete purché non superi la temperatura di 60°C. Avvitare il tubo al rubinetto come descritto per la presa d’acqua fredda. Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato (vedi Assistenza). La pressione dell’acqua deve essere compresa nei valori riportati dalla tabella Dati tecnici (vedi a lato). Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

Sicurezza antiallagamento Per garantire che non si generino allagamenti, la lavastoviglie: - è dotata di un sistema che interrompe l’ingresso dell’acqua nel caso di anomalie o di perdite dall’interno. Alcuni modelli sono dotati di un dispositivo supplementare di sicurezza New Acqua Stop*, che garantisce l’antiallagamento anche in caso di rottura del tubo di alimentazione.

ATTENZIONE: TENSIONE PERICOLOSA! Il tubo di carico dell’acqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione.

* Presente solo su alcuni modelli. 2

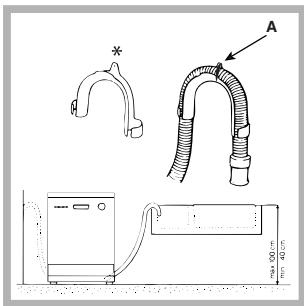

Collegamento del tubo di scarico dell’acqua Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico con diametro minimo di 4 cm. Oppure appoggiarlo al bordo di un lavandino o di una vasca; l’estremità libera del tubo di scarico non deve rimanere immersa nell’acqua. Lo speciale gomito* in plastica agevola una sistemazione ottimale: fissare saldamente il gomito al muro per evitare che il tubo si muova e versi l’acqua fuori dallo scarico. La parte del tubo contrassegnata con la lettera A deve essere a un’altezza compresa tra 40 e 100 cm da terra (vedi figura).

A Striscia anticondensa*

Dopo aver incassato la lavastoviglie aprire la porta e incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo dalla eventuale condensa.

Avvertenze per il primo lavaggio

Dopo l’installazione, immediatamente prima del primo lavaggio, riempire completamente d’acqua il serbatoio del sale e solo dopo aggiungere circa 1 Kg di sale (vedi capitolo Brillantante e sale rigenerante): è normale che l’acqua trabocchi. Selezionare il grado di durezza dell’acqua (vedi capitolo Brillantante e sale rigenerante). Dopo il caricamento del sale la spia MANCANZA SALE* si spegne. Il mancato riempimento del contenitore del sale, può provocare il danneggiamento del dolcificatore dell’acqua e dell’elemento riscaldante.

È sconsigliato usare tubi di prolunga.

Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che: • la presa abbia la messa a terra e sia a norma di legge; • la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie); • la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta; • la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe o prese multiple. Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili. Il cavo non deve subire piegature o compressioni.

Dati Tecnici Dimensioni

Larghezza cm. 45 Alte zza cm. 85 Profondità cm. 60

Pressione acqua alimentazione

0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi

Tensione di alimentazione

vedi targhetta caratteristiche

Potenza totale assorbita

vedi targhetta caratteristiche

vedi targhetta caratteristiche Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EEC del 16/01/2007 (Bassa Tensione) e successive modifiche -89/336/EEC del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni -97/17/EC (Etichettatura)

-2002/96/CE Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenire ogni rischio. (Vedi Assistenza) L’Azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

* Presente solo su alcuni modelli. 3

Descrizione dell’apparecchio 16

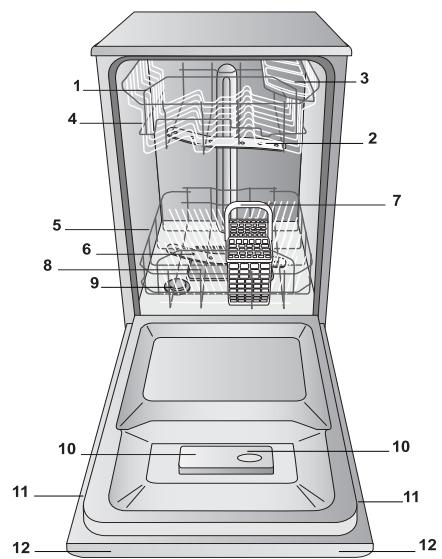

Vista d’insieme 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.

Cestello superiore Irroratore superiore Ribaltine Regolatore altezza cestello Cestello inferiore Irroratore inferiore Cestello posate Filtro lavaggio Serbatoio sale Vaschette detersivo e serbatoio brillantante Targhetta caratteristiche Pannello comandi***

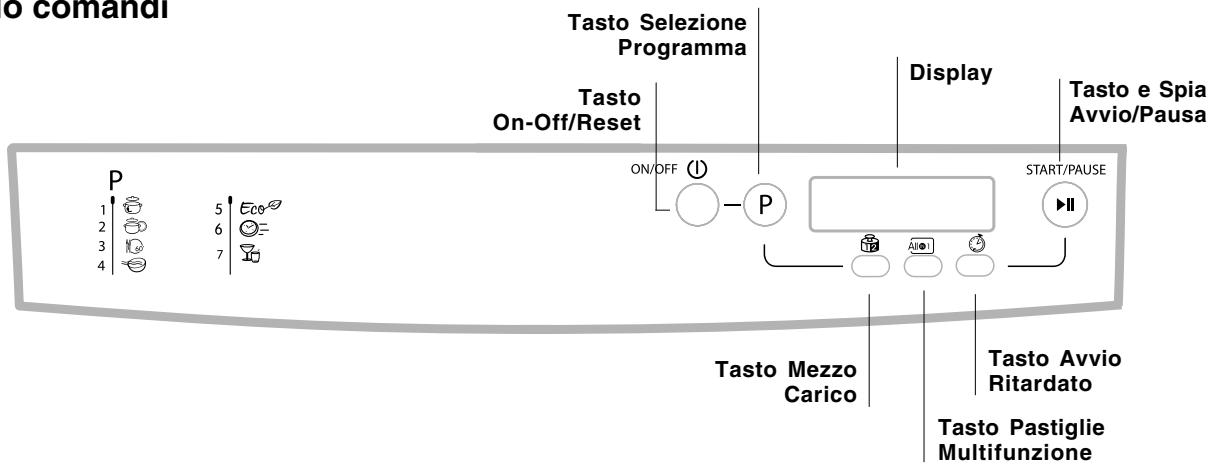

Tasto Selezione Programma

Tasto e Spia Avvio/Pausa

Tasto Avvio Ritardato

Tasto Pastiglie Multifunzione

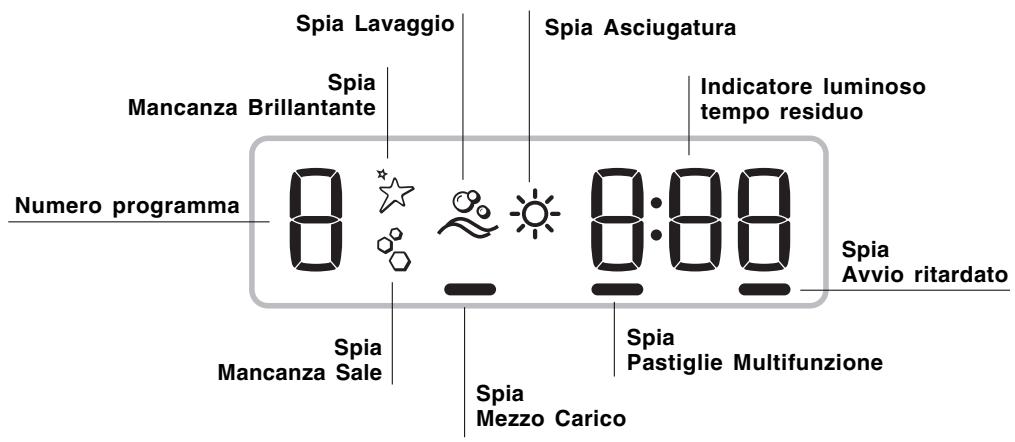

Indicatore luminoso tempo residuo

Numero programma Spia Avvio ritardato Spia Mancanza Sale

*** Solo sui modelli ad incasso totale * Presente solo su alcuni modelli.

Spia Pastiglie Multifunzione Spia Mezzo Carico

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. 4

Caricare i cestelli Prima di caricare i cesti, eliminare dalle stoviglie i residui di cibo e vuotare bicchieri e coppe dei liquidi rimasti. Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino. Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

Il cesto inferiore può contenere pentole, coperchi, piatti, insalatiere, posate ecc..secondo gli Esempi di caricamento. Piatti e coperchi grandi vanno sistemati di preferenza ai lati del cesto, facendo attenzione a non bloccare la rotazione dell’irroratore superiore. Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, gli stessi si possono usare in posizione verticale per la sistemazione dei piatti oppure in posizione orizzontale per sistemare pentole e insalatiere.

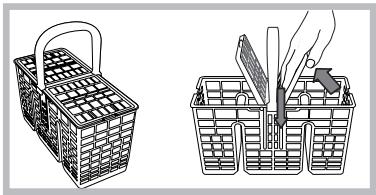

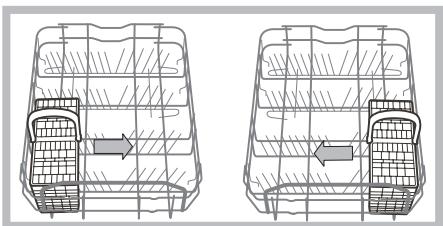

Cestino delle posate

Il cestino delle posate può essere di tipo diverso a seconda dei modelli di lavastoviglie. Il cestino delle posate deve essere posizionato frontalmente sul cesto inferiore, facendolo scorrere tra gli inserti fissi, o sul cesto superiore, soluzione indicata quando si esegue un lavaggio a mezzo carico (sui mod. provvisti di tale opzione). - E’ munito di ribaltine scorrevoli che consentono una sistemazione ottimale delle posate.

Inclinazione A Inclinazione B Inclinazione C

- Sollevare la ribaltina, farla scorrere leggermente e posizionarla nell’ inclinazione desiderata.

Regolare l’altezza del cesto superiore Per agevolare la sistemazione delle stoviglie, è possibile sistemare il cesto superiore in posizione alta o bassa. E’ preferibile regolare l’altezza del cesto superiore a CESTO VUOTO. Non sollevare o abbassare MAI il cesto su un solo lato. Aprire i fermi delle guide del cesto a destra e a sinistra ed estrarre il cesto; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare anche le rotelle anteriori e chiudere i fermi (vedi figura). Se il cesto è dotato di maniglie Dual Space* (vedi figura), estrarre il cesto superiore a fine corsa, impugnare le maniglie ai lati del cesto e muovere verso l’alto o verso il basso; lasciare ricadere il cesto accompagnandolo.

Esempi di caricamento cesto superiore

I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cesto superiore in posizione orizzontale.

Esempi di posizionamento dei cestini posate

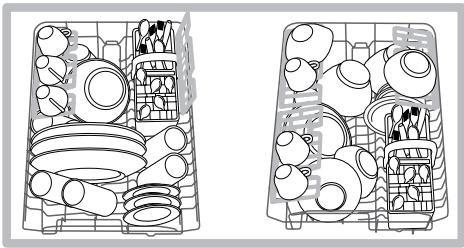

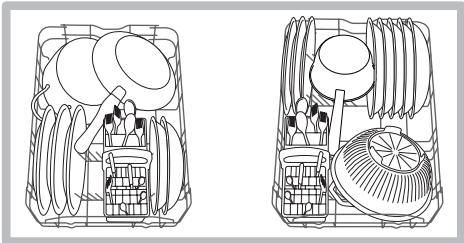

Esempi di caricamento cesto inferiore

Stoviglie non adatte al lavaggio in lavastoviglie

Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da tè e caffè, piattini, insalatiere basse, padelle, pentole basse poco sporche, secondo gli Esempi di caricamento. • Tazze e tazzine, coltelli lunghi e acuminati, posate di servizio: posizionarli sulle ribaltine**.

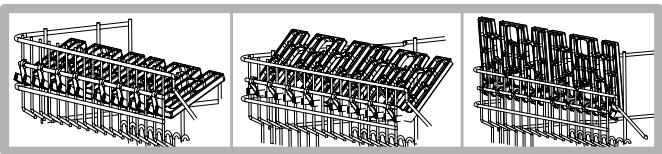

Ribaltine ad inclinazione variabile

- L’inclinazione consente di acquistare maggiore spazio nel cesto superiore, di posizionare calici con steli di lunghezza diversa e di migliorare le prestazioni di asciugatura.

* Presente solo in alcuni modelli. ** Variabili per numero e posizione.

• Oggetti di legno, con impugnatura in legno o in corno o con parti incollate. • Oggetti di alluminio, rame, ottone, peltro o stagno. • Stoviglie di plastica non termoresistente. • Porcellane antiche o dipinte a mano. • Argenteria antica. L’argenteria non antica può invece essere lavata con un programma delicato e accertandosi che non sia a contatto con altri metalli. Si consiglia l’utilizzo di stoviglie idonee al lavaggio in lavastoviglie.

Avviare la lavastoviglie

Caricare il detersivo

1. Aprire il rubinetto dell’acqua. 2. Premere il tasto ON-OFF: tutte le spie presenti sul pannello comandi si illuminano per alcuni secondi. 3. Aprire la porta e dosare il detersivo (vedi sotto). 4. Caricare i cestelli (vedi Caricare i cestelli) e chiudere la porta. 5. Selezionare il programma, in base alle stoviglie e al loro grado di sporco (vedi tabella dei programmi) premendo il tasto P. 6. Selezionare le opzioni di lavaggio* (vedi a lato). 7. Avviare premendo il tasto Avvio/Pausa (luce fissa): un lungo bip avvisa dell’inizio del programma, si illumina la spia del lavaggio e viene visualizzato sul display il numero del programma e il tempo residuo alla fine del ciclo. 8. Alla fine due bip brevi e uno lungo segnalano la fine del

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l’ambiente.

programma, il tasto Avvio/Pausa si spegne e sul display compare la parola END. Spegnere l’apparecchio

premendo il tasto ON-OFF, chiudere il rubinetto dell’acqua e staccare la spina dalla presa di corrente. 9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: a lavaggio avviato, per cambiare ciclo di lavaggio spegnere la macchina con una pressione prolungata del tasto ON/OFF/Reset, riaccenderla con lo stesso tasto e selezionare nuovamente programma e opzioni desiderati.

Aggiungere altre stoviglie

Utilizzare solo detersivo per lavastoviglie. NON UTILIZZARE detergenti per lavaggio a mano. Un utilizzo eccessivo di detersivo può lasciare residui di schiuma a fine ciclo. L’utilizzo delle pastiglie è consigliato solo nei modelli dove è presente l’opzione PASTIGLIE MULTIFUNZIONE. Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con l’utilizzo di detersivo in polvere, brillantante liquido e sale. vaschetta A: Detersivo per lavaggio vaschetta B: Detersivo per prelavaggio 1. Aprire il coperchio C premendo il pulsante D. 2. Dosare il detersivo consultando la Tabella dei programmi: • in polvere: vaschette A e B. • pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio; quando ne richiede 2, mettere la seconda sul fondo della vasca. 3. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

Premere il tasto Avvio/Pausa, (la luce del tasto pulsa) Aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Premere il tasto Avvio/ Pausa (luce fissa): il ciclo riprende. Premendo il tasto Avvio/Pausa per mettere in pausa la macchina, si interrompe sia il programma sia l’Avvio Ritardato se impostato. In questa fase non si può cambiare il programma.

Interruzioni accidentali

Se durante il lavaggio si apre la porta o si verifica un’interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

* Presente solo su alcuni modelli. 6

Opzioni di lavaggio Le OPZIONI possono essere impostate, modificate o azzerate solo dopo aver scelto il programma di lavaggio e prima di aver premuto il tasto Avvio/Pausa. Possono essere selezionate solo le opzioni compatibili al tipo di programma scelto. Se un’opzione non è compatibile con il programma selezionato, (vedi tabella programmi) il led relativo lampeggia velocemente 3 volte. Se viene selezionata un’opzione incompatibile con un’opzione o un programma di lavaggio precedentemente impostati, l’opzione non compatibile lampeggia 3 volte e si spegne, mentre rimane accesa l’ultima impostazione scelta. Per deselezionare un’opzione erroneamente impostata, premere di nuovo sul tasto corrispondente.

È possibile posticipare da 1 a 24 ore l’avvio del programma: 1. Dopo aver selezionato il programma di lavaggio desiderato ed altre eventuali opzioni, premere il tasto PARTENZA RITARDATA: la relativa spia si illumina. Con il medesimo tasto selezionare quando si desidera far iniziare il ciclo di lavaggio (da 1 a 24 ore). 2. Confermare la scelta con il tasto Avvio/Pausa ed avrà inizio il conto alla rovescia, il ritardo selezionato viene visualizzato ed il tasto Avvio/Pausa smette di pulsare (luce fissa). 3. A tempo scaduto si sente un bip lungo, la spia della PARTENZA RITARDATA si spegne, e il programma si avvia. Per deselezionare la PARTENZA RITARDATA, premere il tasto PARTENZA RITARDATA fino alla visualizzazione di OFF. Non è possibile impostare l’Avvio Ritardato a ciclo avviato.

Se le stoviglie sono poche, si può effettuare il mezzo carico risparmiando acqua, energia e detersivo. Selezionare il programma, premere il tasto MEZZO CARICO: la spia si illumina. Un’ulteriore pressione del tasto MEZZO CARICO deseleziona l’opzione.

Ricordarsi di dimezzare la quantità di detersivo. E’ preferibile utilizzare detersivo in polvere. Questa opzione non è disponibile con il programma: Rapido.

Pastiglie Multifunzione (Tabs)

Con questa opzione viene ottimizzato il risultato di lavaggio ed asciugatura. Quando si usano le pastiglie multifunzione premere il tasto PASTIGLIE MULTIFUNZIONE, la relativa spia si illumina. L’opzione “Pastiglie Multifunzione”, comporta l’allungamento del programma. L’ opzione PASTIGLIE MULTIFUNZIONE rimane impostata alle successive accensioni della macchina se non deselezionata. L’utilizzo delle pastiglie è consigliato solo dove è presente l’opzione PASTIGLIE MULTIFUNZIONE. Questa opzione è sconsigliata con i programmi che non prevedono l’uso delle pastiglie multifunzione (vedi tabella delle opzioni ).

A B C Partenza Ritardata

Pastiglie multifunzione

* Presente solo su alcuni modelli.

Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l’acqua, ridurre sensibilmente la dose del detersivo. Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Indicazioni per la scelta dei programmi

Stoviglie e pentole molto sporche (da non usare per pezzi delicati). Stoviglie e pentole normalmente sporche. Programma standard giornaliero. Sporco quotidiano in quantità limitata. (4 coperti + 1 pentola + 1 padella). Lavaggio preliminare in attesa di completare il carico al pasto successivo. Lavaggio ecologico a bassi consumi energetici, adatto a stoviglie e pentole. Ciclo economico e veloce da utilizzare per stoviglie poco sporche, subito dopo l'uso. (2 piatti +2 bicchieri + 4 posate + 1 pentola + 1 padellino) Ciclo economico e veloce per stoviglie delicate, più sensibili alle alte temperature, subito dopo l'uso. (calici cesto superiore + piatti delicati cesto inferiore).

Detersivo (A) = vaschetta A

(B) = vaschetta B Opzioni

Durata del programma (tolleranza ±10%) Hrs. Min.

Programmi che prevedono l’asciugatura

le migliori prestazioni dei programmi “Quotidiano e Rapido”, si ottengono preferibilmente rispettando il numero di coperti specificati. Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con l’ambiente. Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo: ASSISTENZA_EN_LVS@indesitcompany.com Per facilitare il dosaggio del detersivo è bene sapere che: 1 cucchiaio da cucina = 15 gr. di polvere = 15 ml di liquido circa - 1 cucchiaino da cucina = 5 gr. di polvere = 5 ml di liquido circa

Brillantante e sale rigenerante Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire le indicazioni riportate sulla confezione. Se si usa un prodotto multifunzione, non è necessario aggiungere brillantante, si consiglia invece di aggiungere sale, specie se l’acqua è dura o molto dura. Seguire le indicazioni riportate sulla confezione.

Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE* e MANCANZA BRILLANTANTE* rimangano accese.

Caricare il brillantante

Il brillantante facilita l’asciugatura delle stoviglie facendo scivolare l’acqua dalla superficie, così che non rimangano striature o macchie. Il serbatoio del brillantante va riempito: • quando sul pannello/display si accende la spia MANCANZA BRILLANTANTE*; 1. Aprire il serbatoio ruotando il tappo (G) in senso antiorario. 2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto. F 3. Riavvitare il tappo. Non versare MAI il brillantante G direttamente all’interno della vasca.

Regolare la dose di brillantante

Se non si è soddisfatti del risultato dell’asciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 posizioni (la regolazione di fabbrica è sul 4): • se sulle stoviglie ci sono striature, girare verso i numeri bassi (1-3). • se ci sono gocce d’acqua o macchie di calcare girare verso i numeri alti (4-6).

Impostazione durezza dell’acqua Ogni lavastoviglie è corredata di un dolcificatore dell’acqua che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie. Questa lavastoviglie, consente una regolazione che riduce l’inquinamento ed ottimizza le prestazioni di lavaggio in funzione della durezza dell’acqua. Il dato è reperibile presso l’Ente erogatore dell’acqua potabile.

- Per uscire dalla funzione attendere 30 secondi circa o spegnere la macchina con il tasto ON/OFF.

Se si utilizzano le pastiglie multifunzione, riempire comunque il serbatoio del sale. °dH 0 6 6 11 12 17 17 34 34 50

Tabella Durezze Acqua °fH mmol/l livello 0 10 0 1 1 11 20 1,1 2 2 21 30 2,1 3 3 31 60 3,1 6 4 61 90 6,1 9 5*

Da 0°f a 10°f si consiglia di non utilizzare sale.

* con questa impostazione la durata dei cicli può lievemente prolungarsi. (°dH = durezza in gradi tedeschi - °fH = durezza in gradi francesi - mmol/l = millimol/litro)

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensabile verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall’acqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito: • quando il galleggiante verde* non è visibile osservando il tappo del sale; • quando sul pannello/display si accende la spia MANCANZA SALE*; 1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario. 2. Solo per il primo utilizzo: riempire il serbatoio di acqua fino al bordo. 3. Posizionare l’imbuto* (vedi figura) e riempire il serbatoio di sale fino al bordo (circa 1 kg); è normale che trabocchi un po’ d’acqua. 4. Togliere l’imbuto*, eliminare i residui di sale dall’imbocco; sciacquare il tappo sotto l’acqua corrente prima di avvitarlo, disponendolo a testa in giù e facendo defluire l’acqua dalle quattro fessure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde*) E’ consigliabile effettuare questa operazione ad ogni caricamento del sale. Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore). Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione salina traboccata dal contenitore del sale.

- Accendere la macchina premendo il tasto ON/OFF. - Premere il tasto P per alcuni secondi; si sentono due bip brevi, il display visualizza H2O e il numero di regolazione di durezza impostato lampeggia (Il decalcificatore è impostato di fabbrica sul n° 3). Premere il tasto P in successione fino al raggiungimento della durezza desiderata (1-2-3-4-5* Vedi tabella durezza acqua), fino ad un massimo di 5 livelli.

* Presente solo su alcuni modelli. 9

Manutenzione e cura 16

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio per eliminare il pericolo di perdite. • Staccare la spina dalla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi. • La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità. • Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Periodicamente, pulire il filtro entrata acqua posizionato all’uscita del rubinetto. - Chiudere il rubinetto dell’acqua. - Svitare l’estremità del tubo di carico acqua, togliere il filtro e pulirlo delicatamente sotto un getto di acqua corrente. - Inserire nuovamente il filtro e avvitare il tubo.

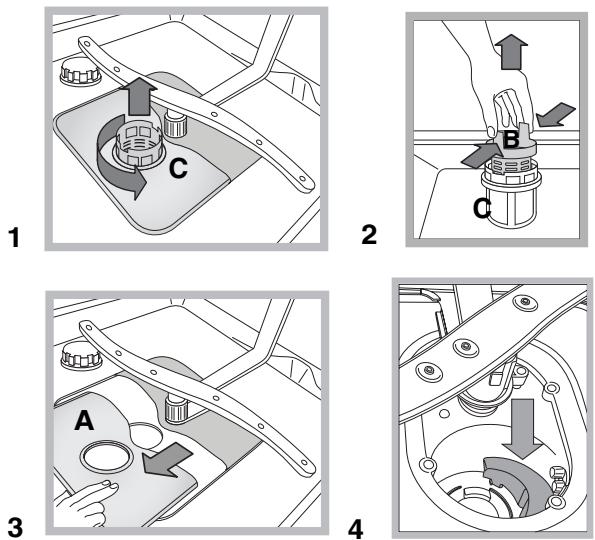

Il gruppo filtrante è formato da tre filtri che puliscono l’acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli. Pulire i filtri con regolarità. La lavastoviglie non deve essere usata senza filtri o con filtro sganciato. • Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate: 1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo (fig. 1). 2. Estrarre il bicchiere filtro B facendo una leggera pressione sulle alette laterali (Fig. 2); 3. Sfilare il piatto filtro inox A. (fig. 3). 4. Ispezionare il pozzetto ed eliminare eventuali residui di cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4).

Può succedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce l’acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico. I due irroratori, sono entrambi smontabili. Per smontare l’irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L’irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso l’alto.

L’irroratore inferiore si smonta tirandolo verso l’alto.

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Pulizia del filtro entrata acqua*

Se i tubi dell’acqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare l’allacciamento, far scorrere l’acqua fino a che diventi limpida e sia priva di impurità. Senza questa precauzione, c’è il rischio che il punto dove entra l’acqua si intasi, danneggiando la lavastoviglie.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell’acqua. • Lasciare socchiusa la porta. • Al rientro, fare un lavaggio a vuoto.

* Presente solo su alcuni modelli.

Precauzioni e consigli L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale • Questo elettrodomestico non può venire usato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non venga loro fornita supervisione o istruzioni riguardanti l'uso da una persona responsabile della loro sicurezza. • È necessaria la supervisione di un adulto per evitare che i bambini giochino con l'elettrodomestico. • L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione. • L’apparecchio deve essere usato per il lavaggio delle stoviglie a uso domestico, solo da persone adulte e secondo le istruzioni riportate in questo libretto. • L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. • Non toccare la lavastoviglie a piedi nudi. • Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. • È necessario chiudere il rubinetto dell’acqua e staccare la spina dalla presa della corrente prima di effettuare operazioni di pulizia e manutenzione. • In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. • Non toccare mai la resistenza. • Non appoggiarsi o sedersi sulla porta aperta: l’apparecchio potrebbe ribaltarsi. • La porta non deve essere tenuta nella posizione aperta perchè può rappresentare il pericolo di inciampare. • Tenere il detersivo e il brillantante fuori dalla portata dei bambini. • Gli imballaggi non sono giocattoli per bambini.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a pieno carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (vedi Programmi). • Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabella dei programmi: - per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua. - se il carico è ridotto attivare l’opzione Mezzo carico* (vedi Avvio e utilizzo). • Se il proprio contratto di erogazione dell’energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L’opzione Avvio ritardato* (vedi Avvio e utilizzo) può aiutare a organizzare i lavaggi in tal senso.

Detersivi senza fosfati, senza cloro e contenenti enzimi • Si consiglia vivamente di usare i detersivi senza fosfati e senza cloro che sono i più indicati per la tutela dell’ambiente. • Gli enzimi sviluppano un’azione particolarmente efficace con temperature prossime ai 50°C, per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65°C. • Dosare bene il detersivo in base alle indicazioni del produttore, alla durezza dell’acqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l’equilibrio della natura.

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. • La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

* Presente solo su alcuni modelli.

Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Qualora il problema persista chiamare il Servizio Assistenza Tecnico Autorizzato: Numero Unico Nazionale 199.199.199 (costo massimo al minuto per chiamate da rete fissa Euro 0,1426).

Possibili cause / Soluzione:

La lavastoviglie non parte.

• La s p i n a n o n è b e n i n s e ri t a n e l l a p re s a d i c o r re n t e o p p u re i n c a s a n o n c ’ è c o rre n t e . • La p o rt a d e l l a l a v a s t o v i g l i e n o n è b e n c h i u s a . • Si è im p o s t a t o u n A v v i o ri t a rd a t o (v e d i A v v i o e u t i l i z z o ) .

L a l a v a s to v i g l i e n o n s c a r i c a acqua.

• Le st o vi g l i e s b a t t o n o t r a l o ro o c o n t ro g l i i rr o r a t o ri . • E c c e ss i va p re s e n z a d i s c h i u m a : i l d e t e rs i v o n o n è d o s a t o adeguatam ente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo).

• Manc a i l s a l e ri g e n e ra n t e o l a s u a re g o l a z i o n e n o n è a d e g u a t a a l l a d u re z za d e l l’ a c q u a ( v e d i B ri l l a n t a n t e e s a l e). • Il t a p p o d e l s e rb a t o i o d e l s a l e n o n è c h i u s o b e n e . • Il b ri l l a n t a n t e è e s a u ri t o o i l d o s a g g i o è i n s u f f i c i e n t e . • Le s t o v i g l i e s o n o i n m a t e ri a l e a n t i a d e r e n t e .

• Il d o s a g g i o d e l b ri l l a n t a n t e è e c c e s s i v o .

L e s to v i g l i e s o n o p o c o a s c i u t te .

• È st at o s e l e z i o n a t o u n p r o g ra m m a s e n z a a s c i u g a t u ra . • Il b ri l l a n t a n t e è e s a u ri t o o i l d o s a g g i o è i n s u f f i c i e n t e ( v e d i B ri l l a n t a n t e e s a l e ). • La re g o l a z i o n e d e l b ri l l a n t a n t e n o n è a d e g u a t a .

Il p ro g ra m m a n o n è a n c o ra t e rm i n a t o . Il t u b o d i s c a ri c o d e l l’ a c q u a è p i e g a t o ( v e d i I n s t a l l a z i o n e ). Lo s c a ri c o d e l l a v e l l o è o s t ru i t o . Il f i l t r o è i n t a s a t o d a re s i d u i d i c i b o .

I c e s t e l l i s o n o t ro p p o c a ri c h i (v e d i C a r i c a re i c e s t e l l i). L e s t o vi g l i e n o n s o n o s i s t e m a t e b e n e . G l i i rro ra t o ri n o n s o n o l i b e ri d i ru o t a re . I l p ro g ra m m a d i l a v a g g i o è t ro p p o b l a n d o ( v e d i P ro g ra m m i ). E c c e ss i va p re s e n z a d i s c h i u m a : i l d e t e rs i v o n o n è d o s a t o adeguatam ente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). Il t a p p o d e l b ri l l a n t a n t e n o n è s t a t o c h i u s o c o rre t t a m e n t e . I l f i l t ro è s p o rc o o i n t a s a t o ( v e d i M a n u t e n z i o n e e c u r a). M a n c a i l s a l e ri g e n e r a n t e ( v e d i B ri l l a n t a n t e e s a l e ).

L a l a v a s to v i g l i e n o n c a r i c a acqua – Al l a r m e r u b i n e tto c h i u s o . (si sentono dei brevi bip) (il display visualizza il codice A:6).

Al l a r m e g u a s to e l e ttr o v a l v o l a di carico dell’acqua (il display visualizza il codice A:2).

* Presente solo su alcuni modelli.
