Tipo di prodotto	Lavatrice a libera installazione
Modello	Ardo SE 1010
Larghezza	59.5 cm
Altezza	85.0 cm
Profondità	39.5 cm
Carico massimo (Cotone)	5.0 kg
Carico massimo (Sintetici)	2.5 kg
Carico massimo (Delicati)	1.0 kg
Velocità di centrifuga massima	1000 rpm
Intervallo di pressione dell'acqua	0.05 - 1 MPa
Programmi	Cotone (90°C, 75°C, 60°C, 40°C, 30°C), Sintetici (60°C, 50°C, 40°C, 30°C), Delicati (40°C, 30°C, Freddo), Lana (40°C, 30°C, Freddo), Lavaggio a mano (30°C), Lavaggio rapido (40°C), Risciacqui, Scarico e centrifuga
Funzioni opzionali	Prelavaggio, Risciacquo extra
Selezione velocità di centrifuga	Variabile da 500 rpm a MAX (1000 rpm), inclusa opzione senza centrifuga
Rilevamento carico	La tecnologia Easy Logic regola automaticamente acqua e tempo in base al carico (attiva per i programmi Cotone)
Tipo di comando	Elettronico con manopola programmatore, pulsante avvio e pulsanti funzione
Display	Indicatori LED per le fasi del programma (Prelavaggio, Lavaggio, Risciacquo, Centrifuga, Fine)
Tipo di sportello	Caricamento frontale con blocco di sicurezza (ritardo di 2 minuti dopo la fine del ciclo)
Cassetto detersivo	Tre scomparti: prelavaggio, lavaggio principale, ammorbidente
Controllo squilibrio	Sistema elettronico riduce la velocità di centrifuga o la arresta se il carico è sbilanciato
Funzione stop	Consente di cambiare programma o aggiungere biancheria ruotando la manopola in posizione STOP
Collegamento elettrico	220-240 V ~ 50 Hz, 10 A (fare riferimento alla targhetta)
Programma di riferimento energetico	Cotone 60°C (secondo EN 60456)

Domande frequenti - SE 1010 Ardo

Come avviare un ciclo di lavaggio?

Caricare la biancheria, aggiungere il detersivo, chiudere lo sportello. Premere il pulsante On/Off (G), selezionare il programma e la temperatura con la manopola programmatore (P), scegliere la velocità di centrifuga con la manopola selettore centrifuga (H), abilitare le funzioni opzionali se necessario, quindi premere il pulsante Start (L).

Posso cambiare il programma dopo l'avvio?

Sì, ruotare la manopola programmatore in posizione STOP. Attendere che il pulsante lampeggi, quindi selezionare il nuovo programma e premere Start. La macchina scaricherà l'acqua prima di riavviare. Utilizzare questa funzione solo se strettamente necessario.

Cos'è la funzione Easy Logic?

Easy Logic rileva automaticamente la quantità di biancheria e regola di conseguenza il consumo di acqua e la durata del ciclo. Risparmia acqua ed energia. Questa funzione è attiva solo per i programmi Cotone.

Perché la velocità di centrifuga è ridotta o non avviene la centrifuga?

La macchina ha un sistema di controllo squilibrio. Se la biancheria è distribuita in modo irregolare nel cestello, la velocità finale di centrifuga viene ridotta. Se il carico è molto sbilanciato, la centrifuga viene annullata per evitare vibrazioni eccessive.

Come si usa la funzione Prelavaggio?

Premere il pulsante Prelavaggio prima di avviare il ciclo. Esegue un prelavaggio a temperatura massima di 40°C. Questa funzione è disponibile solo per i programmi Cotone e Sintetici. Aggiungere detersivo anche nello scomparto del prelavaggio.

Cosa fa il pulsante Risciacquo extra?

Premendo Risciacquo extra si aggiunge un risciacquo aggiuntivo al programma. È utile in zone con acqua molto dolce o se rimangono residui di detersivo. La disponibilità dipende dal programma selezionato.

Come si apre lo sportello dopo un ciclo?

Dopo la fase di centrifuga, attendere circa 2 minuti per lo sblocco della porta. Il LED 'Fine' si accenderà. Quindi premere il pulsante On/Off per spegnere, aprire lo sportello e rimuovere la biancheria.

Quali sono gli scomparti del detersivo nel cassetto?

Il cassetto del detersivo ha tre scomparti: uno per il prelavaggio (contrassegnato con I), uno per il lavaggio principale (contrassegnato con II) e uno per l'ammorbidente (contrassegnato con un simbolo di fiore). Utilizzare detersivi a bassa schiuma adatti per lavatrici automatiche.

Qual è il carico massimo per il lavaggio?

Il carico massimo consigliato per Cotone è 5.0 kg, per Sintetici è 2.5 kg e per Delicati è 1.0 kg. Non sovraccaricare; evitare di lavare capi che assorbono grandi quantità d'acqua come tappeti.

Come si seleziona la velocità di centrifuga?

Ruotare la manopola selettore centrifuga (H) alla velocità desiderata. Le velocità disponibili vanno da 500 giri/min a MAX (1000 giri/min per questo modello). Per selezionare nessuna centrifuga, ruotare la manopola in posizione ☑.

MANUALE UTENTE SE 1010 Ardo

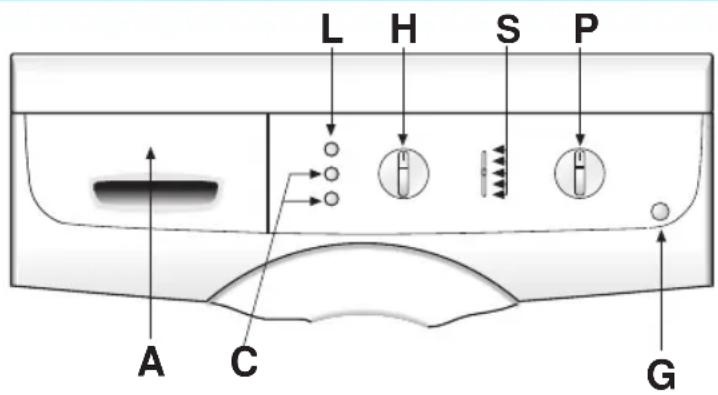

FUNZIONI PRINCIPALI DELLA LAVATRICE

1

A Tabella dei programmi

C Pulsanti funzioni opzionali

G Pulsante accensione

H Manopola selezione centrifuga

L Pulsante partenza

P Manopola programmi e temperature

S Led stato avanzamento programmi

UTILIZZO DELLA LAVATRICE

▼ CICLO DI LAVAGGIO:

(seguendo queste operazioni la lavatrice eseguirà il ciclo di lavaggio impostato)

1. Aprire l'oblò.
2. Caricare la biancheria nel cestello e richiudere l'oblò.

Attenzione: E' vietato sovraccaricare la lavatrice. E' sconsigliato il lavaggio di capi che assorbono una grande quantità di acqua, per es. tappeti.

1. Versare nelle rispettive vaschette il detersivo in polvere poco schiumogeno e l'ammorbidente per lavatrici automatiche (vedi capitolo "USO DEI DETERSIVI")
2. Chiudere lo scomparto detersivi, facendo attenzione che non venga tolto durante il funzionamento della lavatrice, perché l'acqua potrebbe fuoriuscire.
3. Premere il pulsante di accensione (G); il led corrispondente all'ultimo programma impostato si accenderà.
4. Ruotare la manopola programmatore (P) scegliendo il programma e la temperature desiderata in accordo con il tipo di tessuto da lavare (vedi: "TABELLE PROGRAMMI")
5. Scegliere la velocità di centrifuga desiderata ruotando l'apposita manopola (H) (vedi "CENTRIFUGA VARIABILE").
6. Selezionare i pulsanti (C) con le funzioni da utilizzare (vedi "FUNZIONE OPZIONALI"). I pulsanti premuti si accenderanno.
7. Premere il pulsante (L) per iniziare il ciclo di lavaggio (vedi "PULSANTE PARTENZA")
8. Al termine del lavaggio, premere il pulsante di accensione (G) per spegnere la lavatrice.
9. Aprire l'oblò e togliere la biancheria.
10. Con le mani asciutte staccare la presa della lavatrice dalla rete.
11. Chiudere il rubinetto di alimentazione dell'acqua.

▼ CENTRIFUGA VARIABILE:

La macchina dispone di una ampia scelta di centrifughe che possono essere selezionate prima dell'avvio del programma, in accordo con lo stesso. Per variare la centrifuga basta semplicemente ruotare la manopola (H) fino al raggiungimento del valore desiderato. Se si desidera escludere la centrifuga, posizionare la manopola sul simbolo 📄.

N.B. la velocità massima di centrifuga (max), varia a seconda del modello ed è quella riportata nel paragrafo delle caratteristiche tecniche. La massima velocità selezionabile per ogni singolo programma, è invece indicata nella tabella programmi (se verrà impostata una velocità superiore, la lavatrice eseguirà in ogni caso quella indicata).

Controllo antisbilanciamento del carico in centrifuga:

Questa lavatrice è dotata di uno speciale sistema di controllo elettronico per il corretto bilanciamento del carico. Il sistema, prima di ogni centrifuga, fa in modo che i panni si dispongano nel cestello, nel modo più uniforme possibile. In caso di distribuzione irregolare della biancheria, per motivi di sicurezza, la velocità di centrifugazione finale verrà ridotta e in casi di alto sbilanciamento del carico, non verrà effettuata.

▼ PULSANTE PARTENZA:

Dopo aver selezionato il programma desiderato, premendo questo pulsante la lavabiancheria inizia il ciclo di lavaggio. Il pulsante (L) si accenderà, ad indicare che il ciclo di lavaggio è iniziato.

La funzione di stop è quella di resettare la lavabiancheria. Se per qualsiasi motivo durante un ciclo di lavaggio si desiderasse variarlo, o si decidesse in un secondo momento di aggiungere altra biancheria all'interno della macchina, basta semplicemente posizionare la manopola del programmatore nella posizione di "STOP" (il pulsante start inizierà a lampeggiare), quindi reimpostare la manopola sul nuovo programma desiderato e premere il pulsante "START". A questo punto, prima che il programma riparta, l'acqua all'interno della macchina (se presente) verrà scaricata.

N.B. dopo aver eseguito questa operazione, controllare la presenza del detersivo nelle apposite vaschette ed eventualmente aggiungerlo.

Attenzione!! si consiglia di utilizzare questa funzione solo se strettamente necessario e soltanto se il programma da resettare è iniziato da non più di 3 minuti. Prima di poter aprire l'oblò dopo un reset,bisogna attendere 2 minuti per il suo sbloccaggio.

FUNZIONE OPZIONALI

PRELAVAGGIO:

Premendo questo pulsante, la macchina esegue un pre-lavaggio con una temperatura massima di 40°C.

Tale funzione può essere usata soltanto sui programmi "COTONE" e "SINTETICI".

N.B. Se utilizzate questa opzione, il detersivo deve essere versato anche nell'apposita vaschetta per il prelavaggio.

▼ RISCIACQUO SUPPLEMENTARE:

La lavabiancheria è stata costruita in modo che il consumo d'acqua sia ridotto al minimo. Per zone con acqua molto dolce, o nel caso si notassero eventuali residui di detersivo a fine ciclo, premendo questo pulsante la macchina effettuerà un risciacquo aggiuntivo.

N. B. L'uso delle funzioni opzionali sono vincolate al tipo di programma prescelto, per cui se la funzione non è consentita dal programma non sarà possibile abilitare il pulsante (vedi TABELLA PROGRAMMI).

▼ CONTROLLO DELLE FASI DI LAVAGGIO:

Nella figura laterale sono riportate le 5 principali funzioni di un ciclo di lavaggio PRELAVAGGIO; LAVAGGIO; RISCIACQUI; CENTRIFUGA; FINE.

Ognuna di queste funzioni, verrà evidenziata durante il ciclo da un led luminoso, in tal modo potremo sempre sapere a che punto è il lavaggio.

Al termine della centrifuga il led corrispondente rimarrà acceso per circa 2 minuti, che equivale al tempo necessario perché la porta dell'oblò si sblocchi; dopodichè si accenderà il led corrispondente a "FINE".

A questo punto premere il pulsante acceso/spento, aprire l'oblò ed estarrre la biancheria.

MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET-TATURE	TIPI DI TESSUTO	Comparti detersivo	Velocità centrifuga	PULSANTI ABILITATI
COTONE	90°		Tessuti bianchi in cotone molto sporchi, con macchie anche di natura organica.		Max( o inferiore)
COTONE	75°		Per lenzuola,camicie, tovaglie, asciugamani in tessuti resistenti molto sporchi		Max( o inferiore)
COTONE *	60°		Per camicie, tovaglie, asciugamani in tessuti resistenti sporco normale		Max( o inferiore)
COTONE	40°		Tessuti bianchi e colorati resistenti molto sporchi		Max( o inferiore)
COTONE	30°		Tessuti con colori delicati biancheria leggermente sporca		Max( o inferiore)
SINTETICI	60°		Tessuti sintetici con colori resistenti molto sporchi		800( o inferiore)
SINTETICI	50°		Tessuti sintetici con colori resistenti sporco normale		800( o inferiore)
SINTETICI	40°		Tessuti sintetici con colori delicati poco sporchi		800( o inferiore)
SINTETICI	30°		Tessuti sintetici con colori delicati poco sporchi		800( o inferiore)
DELICATI	40°		Tessuti in cotone delicato, viscosa e misti delicati		500( o inferiore)
DELICATI	30°		Tessuti in cotone delicato, viscosa e misti delicati		500( o inferiore)
DELICATI	FREDDO		Tessuti in seta e misti delicati		500( o inferiore)
LANA	40°		Tessuti in lana lavabili in lavatrice		800( o inferiore)
LANA	30°		Tessuti in lana lavabili in lavatrice		800( o inferiore)
LANA	FREDDO		Tessuti in lana lavabili in lavatrice	[IMAGE]	800( o inferiore)
LAVAGGIO A MANO	30°		Tessuti lavabili a mano		800( o inferiore)

OPZIONALE CON IL PULSANTE PRELAVAGGIO PREMUTO

FUNZIONE ABILITATA FUNZIONE NON ABILITATA

* Programma di riferimento per la classificazione energetica, in accordo con la norma EN 60456

MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET-TATURE	TIPI DI TESSUTO	Comparti detersivo	Velocità centrifuga	PULSANTI ABILITATI
LAVAGGIO RAPIDO	40°	—	Questo programma permette di lavare biancheria poco sporca in 40 min. ad una temperatura di 40° max.	_	800 (o inferiorec)	○	○
RISCIACQUI	—	—	Per risciacquare e rinfrescare la biancheria		Max	○	●
SCARICO E CENTRIFUGA	—	—	Scarico e centrifuga finale		Max	○	○

FUNZIONE ABILITATA FUNZIONE NON ABILITATA

TECNOLOGIA "EASY LOGIC"

La lavatrice elettronica, è dotata di un sistema “EASY LOGIC” che riconosce automaticamente la quantità di panni inseriti, regolando di conseguenza i litri di acqua da utilizzare e diminuendo in proporzione il tempo di lavaggio, ottenendo così, un risparmio di acqua, di tempo e di energia.

Nel caso in cui la quantità dei panni da lavare sia inferiore al carico massimo consigliato (vedi tabella caratteristiche tecniche),la quantità di acqua utilizzata per il lavaggio diminuirà nella proporzione di 2 litri per ogni Kg in meno di biancheria.

Nel caso di lavaggi a mezzo carico o inferiori, la macchina effettuerà automaticamente un risciacquo in meno rispetto a quelli previsti.

N.B. La funzione "EASY LOGIC" è attiva solo sui programmi cotone.

CARATTERISTICHE TECNICHE

MODELLO →		AE 833	SE 800X SE 810	SE 1000X SE 1010	AE 810 AE 800X	AE 1033	AE 1010 AE 1000X	AE 1200X	AE 1400X
Dimensioni:	Larghezza cm.:	59.5	59.5	59.5	59.5	59.5	59.5	59.5	59.5
	Altezza cm.:	85.0	85.0	85.0	85.0	85.0	85.0	85.0	85.0
	Profondità cm.:	33.0	39.5	39.5	54.5	33.0	54.5	54.5	54.5
Carico massimo consigliato durante il lavaggio:*		3,5 Kg	5,0 Kg	5,0 Kg	5,0 Kg	3,5 Kg	5,0 Kg	5,0 Kg	5,0 Kg
		1,5 Kg	2,5 Kg	2,5 Kg	2,5 Kg	1,5 Kg	2,5 Kg	2,5 Kg	2,5 Kg
		1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg
Centrifuga max: (rpm)		800	800	1000	800	1000	1000	1200	1400
Pressione dell'acqua		min. 0,05 MPa - max. 1 MPa
Potenza max assorbita/ Collegamento elettrico		vedi targhetta caratteristiche

*Per fare in modo che il carico all'interno della macchina sia ben bilanciato ed evitare eccessive vibrazioni durante la centrifuga, la quantità di panni da lavare non deve essere inferiore ad 1 Kg
