Tipo di prodotto	Lavatrice
Marca	Ardo
Modello	AE1400X
Dimensioni (L x A x P)	59.5 x 85.0 x 54.5 cm
Carico massimo (cotone)	5,0 kg
Carico massimo (sintetici)	2,5 kg
Carico massimo (lana/delicati)	1,0 kg
Velocità di centrifuga massima	1400 giri/min
Intervallo pressione acqua	0,05 – 1 MPa
Potenza nominale	Vedere targhetta sulla macchina
Tecnologia	Easy Logic rilevamento automatico del carico
Programmi	Cotone (90°C, 75°C, 60°C, 40°C, 30°C), Sintetici (60°C, 50°C, 40°C, 30°C), Delicati (40°C, 30°C, Freddo), Lana (40°C, 30°C, Freddo), Lavaggio a mano (30°C), Lavaggio rapido (40°C), Risciacqui, Scarico e centrifuga
Funzioni opzionali	Prelavaggio, Risciacquo extra
Centrifuga variabile	Velocità di centrifuga regolabile da 0 (senza centrifuga) al massimo per programma
Controllo sbilanciamento	Sistema automatico di bilanciamento del carico
Blocco porta	Blocco di sicurezza durante il funzionamento; ritardo di sblocco di 2 minuti dopo il ciclo
Distributore detersivo	Scomparti separati per prelavaggio, lavaggio principale e ammorbidente
Display	Indicatori LED per fase programma (prelavaggio, lavaggio, risciacquo, centrifuga, fine)
Programma di riferimento energetico	Cotone 60°C secondo EN 60456

Domande frequenti - AE1400X Ardo

Come avviare un ciclo di lavaggio sull'Ardo AE1400X?

Caricare il cestello, aggiungere il detersivo, chiudere lo sportello. Premere il pulsante Accensione/Spegnimento (G), selezionare un programma con la manopola Programmatore (P), regolare la velocità di centrifuga (H) e le funzioni opzionali (C), quindi premere il pulsante Avvio (L).

Qual è il carico massimo e la velocità di centrifuga per questo modello?

Il carico massimo per il cotone è 5,0 kg, sintetici 2,5 kg e lana/delicati 1,0 kg. La velocità massima di centrifuga è 1400 giri/min.

Posso cambiare programma dopo aver avviato il lavaggio?

Sì. Ruotare la manopola del programmatore su STOP (il pulsante di avvio lampeggerà), quindi selezionare un nuovo programma e premere Avvio. Attendere 2 minuti prima di aprire lo sportello.

Come funziona la tecnologia Easy Logic?

Il sistema Easy Logic rileva automaticamente la dimensione del carico e regola il consumo d'acqua (2 litri in meno per kg) e il tempo di lavaggio. Per carichi a metà, riduce di uno i risciacqui. Questa funzione funziona solo sui programmi cotone.

Cosa fare se la lavatrice vibra eccessivamente durante la centrifuga?

Controllare che il carico sia distribuito uniformemente nel cestello. La macchina è dotata di un controllo sbilanciamento che riduce la velocità di centrifuga o la annulla se il carico è sbilanciato. Non sovraccaricare la macchina.

Come si usano le funzioni Prelavaggio e Risciacquo extra?

Premere il pulsante Prelavaggio (C) per aggiungere un prelavaggio a 40°C (solo su Cotone e Sintetici). Premere il pulsante Risciacquo extra (C) per aggiungere un risciacquo in più. Il LED corrispondente si accende quando attivo.

Cosa fa l'opzione 'Senza centrifuga'?

Ruotare il selettore di centrifuga (H) sulla posizione Senza centrifuga (☑) per saltare la centrifuga finale. La macchina scaricherà l'acqua ma non centrifugherà il bucato.

Come pulire il cassetto del detersivo?

Il manuale non specifica dettagli sulla pulizia, ma consiglio generale: rimuovere il cassetto, risciacquarlo sotto acqua calda e pulire gli scomparti con una spazzola. Assicurarsi che sia asciutto prima di reinserirlo.

Qual è la pressione dell'acqua corretta per la macchina?

La pressione dell'acqua richiesta è da 0,05 MPa a 1 MPa. Se la pressione è troppo bassa, la macchina potrebbe non riempirsi correttamente.

Perché il LED 'Fine' è acceso ma lo sportello non si apre?

Dopo la fase di centrifuga, il LED Fine si accende dopo circa 2 minuti. Questo ritardo consente lo sblocco della porta. Se lo sportello non si apre ancora, premere il pulsante Accensione/Spegnimento (G) per spegnere la macchina, quindi attendere e riprovare.

MANUALE UTENTE AE1400X Ardo

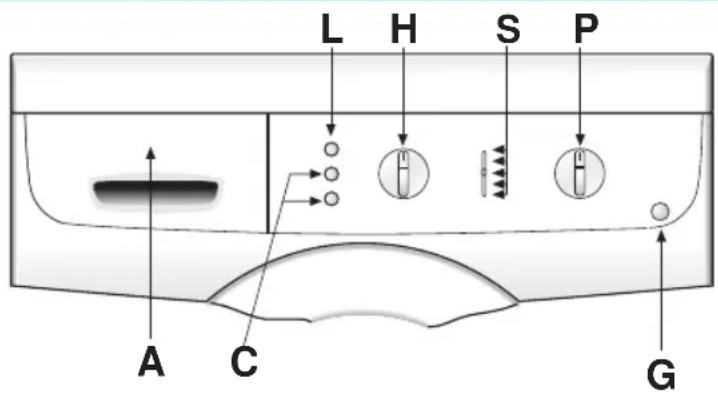

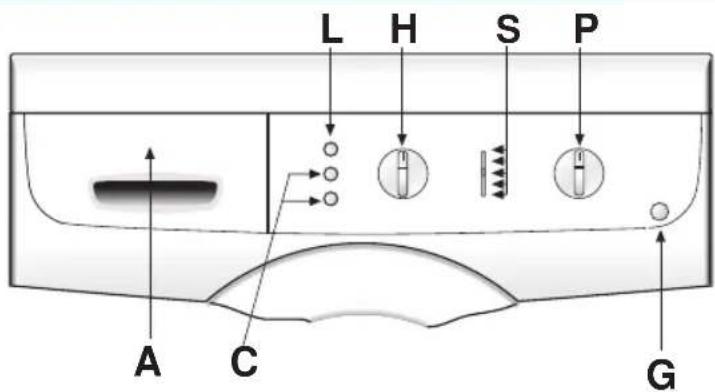

FUNZIONI PRINCIPALI DELLA LAVATRICE

1

A Tabella dei programmi

C Pulsanti funzioni opzionali

G Pulsante accensione

H Manopola selezione centrifuga

L Pulsante partenza

P Manopola programmi e temperature

S Led stato avanzamento programmi

UTILIZZO DELLA LAVATRICE

▼ CICLO DI LAVAGGIO:

(seguendo queste operazioni la lavatrice eseguirà il ciclo di lavaggio impostato)

1. Aprire l'oblò.
2. Caricare la biancheria nel cestello e richiudere l'oblò.

Attenzione: E' vietato sovraccaricare la lavatrice. E' sconsigliato il lavaggio di capi che assorbono una grande quantità di acqua, per es. tappeti.

1. Versare nelle rispettive vaschette il detersivo in polvere poco schiumogeno e l'ammorbidente per lavatrici automatiche (vedi capitolo "USO DEI DETERSIVI")
2. Chiudere lo scomparto detersivi, facendo attenzione che non venga tolto durante il funzionamento della lavatrice, perché l'acqua potrebbe fuoriuscire.
3. Premere il pulsante di accensione (G); il led corrispondente all'ultimo programma impostato si accenderà.
4. Ruotare la manopola programmatore (P) scegliendo il programma e la temperature desiderata in accordo con il tipo di tessuto da lavare (vedi: "TABELLE PROGRAMMI")
5. Scegliere la velocità di centrifuga desiderata ruotando l'apposita manopola (H) (vedi "CENTRIFUGA VARIABILE").
6. Selezionare i pulsanti (C) con le funzioni da utilizzare (vedi "FUNZIONE OPZIONALI"). I pulsanti premuti si accenderanno.
7. Premere il pulsante (L) per iniziare il ciclo di lavaggio (vedi "PULSANTE PARTENZA")
8. Al termine del lavaggio, premere il pulsante di accensione (G) per spegnere la lavatrice.
9. Aprire l'oblò e togliere la biancheria.
10. Con le mani asciutte staccare la presa della lavatrice dalla rete.
11. Chiudere il rubinetto di alimentazione dell'acqua.

▼ CENTRIFUGA VARIABILE:

La macchina dispone di una ampia scelta di centrifughe che possono essere selezionate prima dell'avvio del programma, in accordo con lo stesso. Per variare la centrifuga basta semplicemente ruotare la manopola (H) fino al raggiungimento del valore desiderato. Se si desidera escludere la centrifuga, posizionare la manopola sul simbolo 📄.

N.B. la velocità massima di centrifuga (max), varia a seconda del modello ed è quella riportata nel paragrafo delle caratteristiche tecniche. La massima velocità selezionabile per ogni singolo programma, è invece indicata nella tabella programmi (se verrà impostata una velocità superiore, la lavatrice eseguirà in ogni caso quella indicata).

Controllo antisbilanciamento del carico in centrifuga:

Questa lavatrice è dotata di uno speciale sistema di controllo elettronico per il corretto bilanciamento del carico. Il sistema, prima di ogni centrifuga, fa in modo che i panni si dispongano nel cestello, nel modo più uniforme possibile. In caso di distribuzione irregolare della biancheria, per motivi di sicurezza, la velocità di centrifugazione finale verrà ridotta e in casi di alto sbilanciamento del carico, non verrà effettuata.

▼ PULSANTE PARTENZA:

Dopo aver selezionato il programma desiderato, premendo questo pulsante la lavabiancheria inizia il ciclo di lavaggio. Il pulsante (L) si accenderà, ad indicare che il ciclo di lavaggio è iniziato.

La funzione di stop è quella di resettare la lavabiancheria. Se per qualsiasi motivo durante un ciclo di lavaggio si desiderasse variarlo, o si decidesse in un secondo momento di aggiungere altra biancheria all'interno della macchina, basta semplicemente posizionare la manopola del programmatore nella posizione di "STOP" (il pulsante start inizierà a lampeggiare), quindi reimpostare la manopola sul nuovo programma desiderato e premere il pulsante "START". A questo punto, prima che il programma riparta, l'acqua all'interno della macchina (se presente) verrà scaricata.

N.B. dopo aver eseguito questa operazione, controllare la presenza del detersivo nelle apposite vaschette ed eventualmente aggiungerlo.

Attenzione!! si consiglia di utilizzare questa funzione solo se strettamente necessario e soltanto se il programma da resettare è iniziato da non più di 3 minuti. Prima di poter aprire l'oblò dopo un reset,bisogna attendere 2 minuti per il suo sbloccaggio.

FUNZIONE OPZIONALI

PRELAVAGGIO:

Premendo questo pulsante, la macchina esegue un pre-lavaggio con una temperatura massima di 40°C.

Tale funzione può essere usata soltanto sui programmi "COTONE" e "SINTETICI".

N.B. Se utilizzate questa opzione, il detersivo deve essere versato anche nell'apposita vaschetta per il prelavaggio.

▼ RISCIACQUO SUPPLEMENTARE:

La lavabiancheria è stata costruita in modo che il consumo d'acqua sia ridotto al minimo. Per zone con acqua molto dolce, o nel caso si notassero eventuali residui di detersivo a fine ciclo, premendo questo pulsante la macchina effettuerà un risciacquo aggiuntivo.

N. B. L'uso delle funzioni opzionali sono vincolate al tipo di programma prescelto, per cui se la funzione non è consentita dal programma non sarà possibile abilitare il pulsante (vedi TABELLA PROGRAMMI).

▼ CONTROLLO DELLE FASI DI LAVAGGIO:

Nella figura laterale sono riportate le 5 principali funzioni di un ciclo di lavaggio PRELAVAGGIO; LAVAGGIO; RISCIACQUI; CENTRIFUGA; FINE.

Ognuna di queste funzioni, verrà evidenziata durante il ciclo da un led luminoso, in tal modo potremo sempre sapere a che punto è il lavaggio.

Al termine della centrifuga il led corrispondente rimarrà acceso per circa 2 minuti, che equivale al tempo necessario perché la porta dell'oblò si sblocchi; dopodichè si accenderà il led corrispondente a "FINE".

A questo punto premere il pulsante acceso/spento, aprire l'oblò ed estarrre la biancheria.

MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET-TATURE	TIPI DI TESSUTO	Comparti detersivo	Velocità centrifuga	PULSANTI ABILITATI
COTONE	90°		Tessuti bianchi in cotone molto sporchi, con macchie anche di natura organica.		Max( o inferiore)	●	●
COTONE	75°		Per lenzuola,camicie, tovaglie, asciugamani in tessuti resistenti molto sporchi		Max( o inferiore)	●	●
COTONE *	60°		Per camicie, tovaglie, asciugamani in tessuti resistenti sporco normale		Max( o inferiore)	●	●
COTONE	40°		Tessuti bianchi e colorati resistenti molto sporchi		Max( o inferiore)	●	●
COTONE	30°		Tessuti con colori delicati biancheria leggermente sporca		Max( o inferiore)	●	●
SINTETICI	60°		Tessuti sintetici con colori resistenti molto sporchi		800( o inferiore)	●	●
SINTETICI	50°		Tessuti sintetici con colori resistenti sporco normale		800( o inferiore)	●	●
SINTETICI	40°		Tessuti sintetici con colori delicati poco sporchi		800( o inferiore)	●	●
SINTETICI	30°		Tessuti sintetici con colori delicati poco sporchi		800( o inferiore)	●	●
DELICATI	40°		Tessuti in cotone delicato, viscosa e misti delicati		500( o inferiore)	○	○
DELICATI	30°		Tessuti in cotone delicato, viscosa e misti delicati		500( o inferiore)	○	○
DELICATI	FREDDO		Tessuti in seta e misti delicati		500( o inferiore)	○	○
LANA	40°		Tessuti in lana lavabili in lavatrice		800( o inferiore)	○	○
LANA	30°		Tessuti in lana lavabili in lavatrice		800( o inferiore)	○	○
LANA	FREDDO		Tessuti in lana lavabili in lavatrice		800( o inferiore)	○	○
LAVAGGIO A MANO	30°		Tessuti lavabili a mano		800( o inferiore)	○	○

OPZIONALE CON IL PULSANTE PRELAVAGGIO PREMUTO

FUNZIONE ABILITATA FUNZIONE NON ABILITATA

* Programma di riferimento per la classificazione energetica, in accordo con la norma EN 60456

MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET-TATURE	TIPI DI TESSUTO	Comparti detersivo	Velocità centrifuga	PULSANTI ABILITATI
LAVAGGIO RAPIDO	40°	—	Questo programma permette di lavare biancheria poco sporca in 40 min. ad una temperatura di 40° max.		800 (o inferiorec)	○	○
RISCIACQUI	—	—	Per risciacquare e rinfrescare la biancheria		Max	○	●
SCARICO E CENTRIFUGA	—	—	Scarico e centrifuga finale		Max	○	○

FUNZIONE ABILITATA FUNZIONE NON ABILITATA

TECNOLOGIA "EASY LOGIC"

La lavatrice elettronica, è dotata di un sistema “EASY LOGIC” che riconosce automaticamente la quantità di panni inseriti, regolando di conseguenza i litri di acqua da utilizzare e diminuendo in proporzione il tempo di lavaggio, ottenendo così, un risparmio di acqua, di tempo e di energia.

Nel caso in cui la quantità dei panni da lavare sia inferiore al carico massimo consigliato (vedi tabella caratteristiche tecniche),la quantità di acqua utilizzata per il lavaggio diminuirà nella proporzione di 2 litri per ogni Kg in meno di biancheria.

Nel caso di lavaggi a mezzo carico o inferiori, la macchina effettuerà automaticamente un risciacquo in meno rispetto a quelli previsti.

N.B. La funzione "EASY LOGIC" è attiva solo sui programmi cotone.

CARATTERISTICHE TECNICHE

MODELLO →		AE 833	SE 800X SE 810	SE 1000X SE 1010	AE 810 AE 800X	AE 1033	AE 1010 AE 1000X	AE 1200X	AE 1400X
Dimensioni:	Larghezza cm.:	59.5	59.5	59.5	59.5	59.5	59.5	59.5	59.5
	Altezza cm.:	85.0	85.0	85.0	85.0	85.0	85.0	85.0	85.0
	Profondità cm.:	33.0	39.5	39.5	54.5	33.0	54.5	54.5	54.5
Carico massimo consigliato durante il lavaggio:*		3,5 Kg	5,0 Kg	5,0 Kg	5,0 Kg	3,5 Kg	5,0 Kg	5,0 Kg	5,0 Kg
		1,5 Kg	2,5 Kg	2,5 Kg	2,5 Kg	1,5 Kg	2,5 Kg	2,5 Kg	2,5 Kg
		1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg
Centrifuga max: (rpm)		800	800	1000	800	1000	1000	1200	1400
Pressione dell'acqua		min. 0,05 MPa - max. 1 MPa
Potenza max assorbita/ Collegamento elettrico		vedi targhetta caratteristiche

*Per fare in modo che il carico all'interno della macchina sia ben bilanciato ed evitare eccessive vibrazioni durante la centrifuga, la quantità di panni da lavare non deve essere inferiore ad 1 Kg
