MANUALE UTENTE TRP 741 O L, TRP741O L SCHOLTES

Istruzioni per l'uso

PIANO COTTURA

Sommario

Istruzioni per l'uso,1

ATTENZIONE,2

Descrizione dell'apparecchio- Pannello di controllo,6

Installazione, 65

Avvioeutilizzo,69

Precauzioni e consigli,73

Manutenzione e cura,74

Descrizione tecnica dei modelli,75

NL

Nederland

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

• ATTENZIONE: Questo apparecchio e le sue parti accessibili divertano molto caldi durante l'uso.
• Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti.
• Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati.
• Il presente apparecchio puo' essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacita' fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorvegianza. oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendonoconto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini alla sorvegianza.
  ATTENZIONE: Lasciare un fornello incustodito con grassi e olii puo' essere pericoloso e puo' provocare un incendio.
  Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bense bisogna spegnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga
• ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.
• ATTENZIONE: Se la superficie vetroceramica e' incrinata, spegnere l'apparecchio per evitare la possibilit? di scossa elettrica.
  Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
• L'apparecchio non e' destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distanza separato.

NL

Descrizione dell'apparecchio Pannello di controllo

Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: più non essere una esatta riproduzione del modello acquistato.

1 Tasto AUMENTO POTENZA per accendere la piatra e regolare la potenza (vedi Avvio e utilizzato).
2 Tasto DIMINUZIONE POTENZA per regolare la potenza e spegnere la piatra (vedi Avvio e utilizzato).
3 Indicazione ZONA DI COTTURA indica la zona di cottura corrispondente.
4 Indicatore POTENZA: segnala visipamente il livello di calore raggiunto.
5 Tasto ON/OFF per accendere e spegnere l'apparecchio.
6 Spia ON/OFF: segnala se l'apparecchio è acceso o spento.
7 Tasto TIMER DI PROGRAMMAZIONE per regolare la programmazione della durata di una cottura (vedi Avvio e utilizzato).
8 Display TIMER DI PROGRAMMAZIONE: visualizzate le scelte relative alla programmazione (vedi Avvio e utilizzato).
9 Spie ZONA DI COTTURA PROGRAMMATA: indicano le zone di cottura quando si avvia una programmazione (vedi Avvio e utilizzato).
10 Tasto BLOCCO DEI COMANDI per impedire modifichefortuitealle regolazioni del piano cottura (vediAvvioeutilizzato).
11 Spia COMANDI BLOCCATI: segnala l'avvenuto blocco dei comandi (vedi Avvio e utilizzato).
12 Spia CONTAMINUTI indica che è attivo il contaminuti
13Tasto AUMENTO TEMPO per aumento il tempo durante l'uso del contaminuti o di una programmazione (vedi Avvio e utilizzato).
14 Tasto DIMINUZIONE TEMPO per diminuire il tempo durante l'uso del contaminuti o di una programmazione (vedi Avvio e utilizzato).

! Questo prodotto soddisfa i requisiti imposti alla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.

Se non si eseguono operazioni per 2 minuti, dopo lo spegnimento delle spie di calore residuo e della ventola (ove presenti), l'apparecchio si dispone automaticamente in modalità "off mode".

L'apparecchio ritorna in modalità operativa agenda sul tasto ON/OFF.

• Presente solo in alcuni modelli.

NL

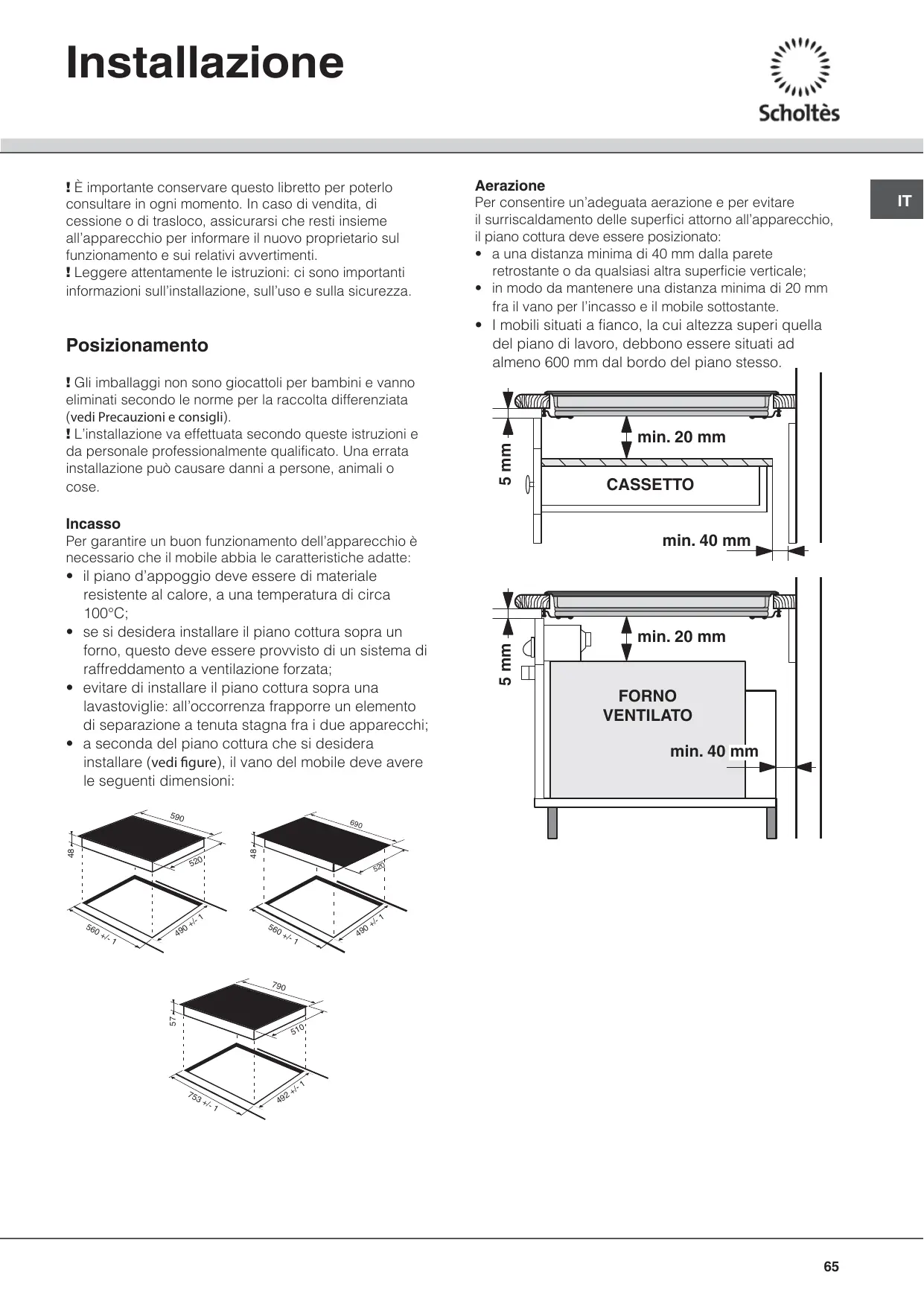

!È importante conservare quello librettto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avertimenti.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione cui po causare danni a persone, animali o cose.

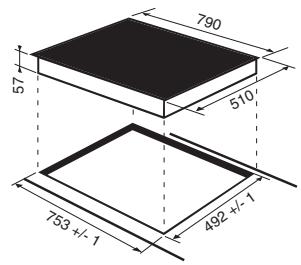

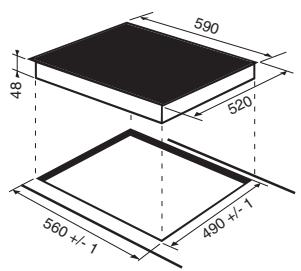

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• il piano d'appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100^ ;
• se si desidera installare il piano cottura sopra unorno, quellouve essere provvisto di unsystema di raffreddamento a ventilazione forzata;
• evitare di installare il piano cottura sopra una lavastoviglia: all'occurrezza frapporre un elemento di separazione a tenutaagna fra i due appearechi;
• a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni:

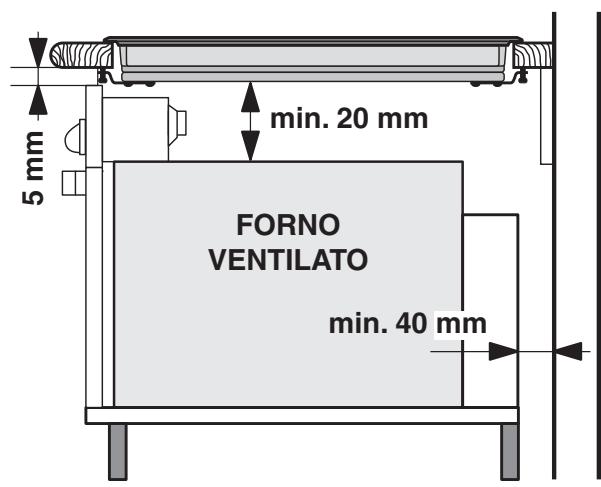

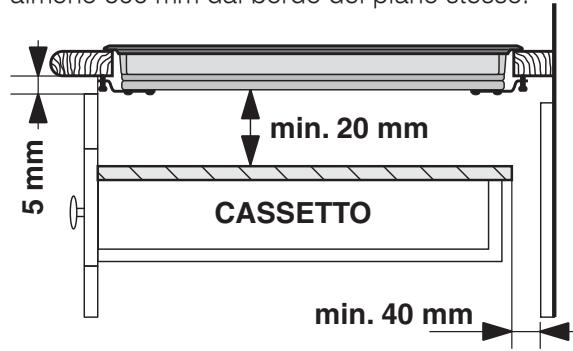

Aerazione

Per consentire un'adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all'apparecchio, il piano cottura deve essere posizionato:

• a una distanza minima di 40 mm alla parete retrostande o da qualiasi altra superficie verticalie;
• in modo da mantenere una distance minima di 20 mm fra il vano per l'incasso e il mobile sottostante.
• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

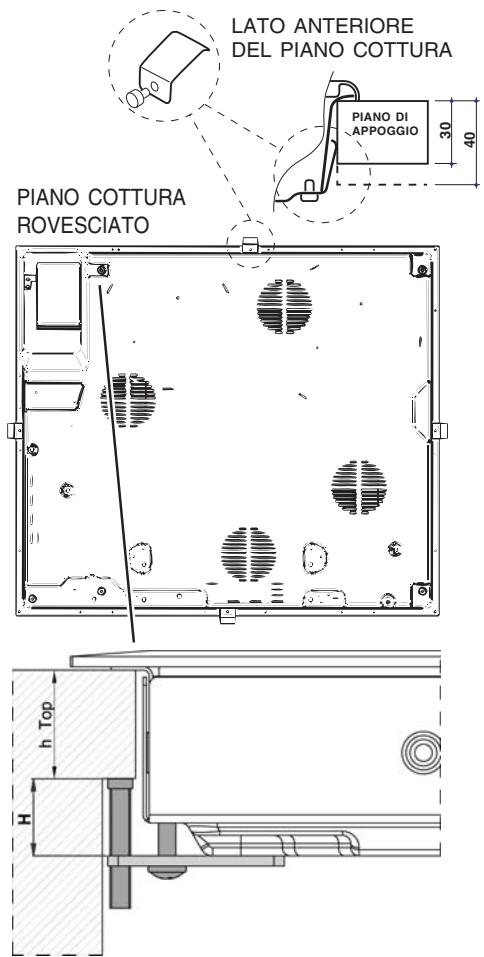

Fissaggio

L'installazione dell'apparecchio deve essere effettuata su un piano d'appoggio perfettamente piano.

Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d'appoggio:

spessore di 30~mm :vite 17,5 mm
- spessore di 40 mm: vite 7,5 mm.

Per il fissaggio agire come segue:

1. Con le viti corte senza punta, avvitare le 4 molle di centraggio nei fori posti al centro di agli lato del piano;
2. insere il piano cottura nel vano del mobile, centrarlo ed esercitare una adeguata pressione sull'intero perimetro affinché il piano di cottura aderisca bene al piano d'appoggio.
3. per i piani con profili laterali: dopo aver inserito il piano cottura nel mobile, insereire i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d'appoggio.

!È indispensablehe che le viti delle molle di centraggio rimangano accessibili.
! In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.
! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Collegamento elettrico

! L'allacciameto elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzativi separatamente, sua per ragioni di sicurezza elettrica sua per facilitare le operazioni di estrazione del forno.

Morsettiera

PIANO COTTURA ROVESCIATO

L'apparecchio è provvisto, nella parte inferiore, di una scatola per il collegamento a differenti tipi di alimentazione elettrica

(l'immagine è indicativa e può non corrispondere al modello acquistato).

Collegamento monofase

Il piano è dotato di cavo di alimentazione più collegato e predisistosto per il collegamento monofase. Effettuare l'allaccio dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e Frequenza rete	Cavo elettrico	Collegamento fili
230-240V 1+N ~ 220-240V 1+N ~ 50/60 Hz	N L	L: giallo/verde N: i 2 fili blu insieme L: marrone insieme al nero

Altri tipi di collegamento

Se l'impiano elettrico corrisponde a una delle seguenti caratteristiche:

Tensione tipo e frequenza di rete

• 400V - 2+N ~ 50/60 Hz
  220-240V 3 ~ 50/60 Hz
  230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz

Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e Frequenza rete	Cavo elettrico	Collegamento fili
400V - 2+N ~ 50/60 Hz 230-240V 3 ~ 220-240V 3 ~ 50/60 Hz	N L1 L2	÷: giallo/verde; N: i 2 fili blu insieme L1: nero L2: marrone
400V - 2+2N ~ 50/60 Hz	N1 N2 L1 L2	÷: giallo/verde; N1: blu N2: blu L1: nero L2: marrone

Se l'impianto elettrico corrisponde a una delle seguente caratteristiche:

Tensione tipo e frequenza di rete

• 400V 3 - N ~ 50/60 Hz

procedure come segue:

! L'eventuale cavo in dotazione non è utilizzabile per quosti tipi di installmente.

1. Utilizzare un cavo di alimentazione appropriato, tipo H05RR-F o di valore superiore, delle dimensioni adatte (sezione cavo: 25 mm).
2. Servendosi di un cacciavite, far leva sulle linguette del coperchio della morsettiera e aprirla (vedi imagine Morsettiera).
3. Svitare la vite del serracavo e le viti dei morsetti relativi al tipo di allaccio necessario e posizionare i cavallotti di collegamento secondo la tabella e i disegni che seguono. 4. Posizionare i fili in accordo con la tabella e i disegni che seguono ed effettuire il collegamento stringendo a fondo tutte le viti dei morsetti.

Tensione tipo e Frequenza rete	Cavo elettrico	Collegamento fili

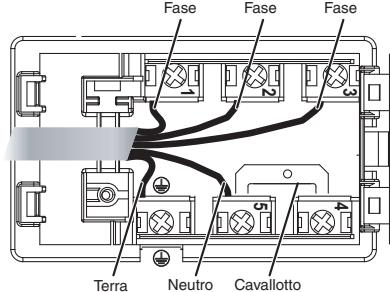

400V 3-N ~ 50/60 Hz	1 L1 2 L2 3 L3 4 N 5	Trifase 400

1. Fissare il cavo di alimentazione nell'apposto fermacavo e chiudere il coperchio.

Trifase 400

Fase Cavalotto Fase Fase Neutro Terra

Trifase 400

Allacciamento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhettoATTERISTICHE posta sull'apparecchio;
• la tensione di alimentazione sia compresa nei valori della targhetto caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostuire la presa o la spina; non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati.

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

! Non rimuovere o sostituire per nessun motivo il cavo di alimentazione. L'eventuale rimozione o sostituzione fa' decadere la garanzia e il marchio CE. INDESIT non si assume alcuna responsabilita' per incidenti o danni derivanti alla sostituzione/rimozione del cavo di alimentazione originale. E' ammessa solo la sostituzione con un ricambio originale ed effettuata da personale autorizzato INDESIT.

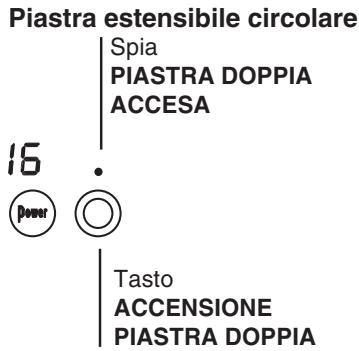

Zone di cottura estensibili

In alcuni modelli sono presenti piastre estensibili. Queste sono avere diversa forma (circolare od ovale) e diversa estensibilità (piatra doppia o tripla). Sono qui illustrati i comandi relativi, presenti solo sui modelli dotati di queste opzioni.

• Tasto ACCENSIONE PIASTRA DOPPIA per attivare la piastra doppia (vedi Avvio e utilizzato).
• Spia PIASTRA DOPPIA ACCESA: segnala l'accensione della piastra doppia.

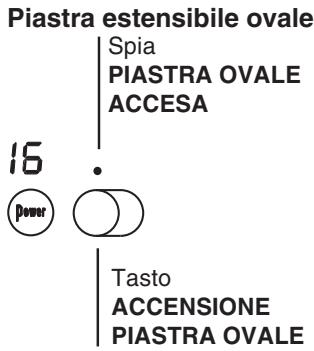

• Tasto ACCENSIONE PIASTRA OVALE per attivare la piastra doppia (vedi Avvio e utilizzato).
• Spia PIASTRA OVALE ACCESA: segnala l'accensione della piastra doppia.

! La colla applicata sulle guarnizioni lascia alcune traccé di grasso sul vetro. Prima di utilizzare l'apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possible avvertire un odore di gomma, che comunque scomparirà presto.

! Quando il piano cottura viene collegato elettricamente, dopo acuni secondi viene emesso un breve segnale acustico. Soltanto a questo punto è possibile accendere il piano cottura.

Accensione del piano cottura

L'accensione del piano cottura avviene tenendo premuto il tasting ① per circa un secondo.

Accensione delle zone di cottura

PerMETTERinfunzioneuna zona di cotturaimpostare

la potenza desiderata tramite i tasti e +.

• Premere e mantenere premuto per circa 2 secondi

il tasto +: la potenza della zona di cottura sale immediatamente al livello massimo (16).

• Premere e mantenere premuto per circa 2 secondi

il tasto : la potenza della zona di cottura scende al livello 2 (funzione cottura lenta).

Funzione power*

Per accelerare i tempi di riscaldamento delle zone di cottura, è possibile attivare la funzione power. Accendere e impostare la potenza della zona di cottura desiderata come descririto nel paragrafo precedente.

Premere il tasto power. Sul display, indicatore della potenza, si alterna la visualizzazione della lettera "P" e del livello di potenza precedente impostato per tutto il tempo necessario al raggiungimento del livello di potenza desiderato. A raggiungimento avvenuto il display tornerà a visualizzare il livello di potenza impostato. Per disattivare QUESTa funzione, premere

nuovamente il tasto oppure scegliere un diverso livello di potenza tramite i tasti di selezione della potenza da 0 a 16.

• Presente solo in alcuni modelli.

Spegnimento delle zone di cottura

Per spagnere una zona di cottura:

• Premere il tasto —: la potenza della zona di cottura scende progressivement, fino allo spegnimento.

• Oppure premere contemporaneamente i tasti

• e +: la potenza torna immediamente a 0 e la zona di cottura si spegne.

Programmazione della durata di una cottura

! La pressione prolongata dei tasti e consente l'avanzamento veloce dei minuti del timer.
!È possibile programmare contemporaneamente tutte le zone di cottura per una durata compresa tra 1 e 99 minuti.

1. Regola il livello di potenza della zona di cottura.
2. Premere il tasting di programamazione
   Lampeggia la spia corrispondente alla zona scelta.
3. Impostare la durata di cottura desiderata tramite i

tasti e+

1. Confermare premendo il tasting oppure si selezione in automatico dopo 10 secondi.

Il conto alla rovescia del timer ha inizio

immediamente. La fine della cottura programmata è indicata da un segnale acustico (per la durata di 1 minuto) e la zona di cottura si spegne.

Ripetere la procedura sopra descrietta per agli piastra che si intende programmare.

Visualizzazione in caso di programmazione multipla

Quando una o più piastre sono state programmate, il display visualizza il tempo rimanente della piastr che è più vicina al terme del tempo programmato, indicandone la posizione con la spia corrispondente che lampeggia. Le spie delle autres piastre programmate sono accese.

Per visualizzare il tempo restante delle altre piastre

programmate, premere ripeturamente il tasting

: verranno mostati in sequenza e in senso orario i tempi del contaminuti e di tutte le piastre programmate, a partire da quella anteriore sinistra.

Modificare la programmazione

1. Premere ripeturamente il tasting finché non viene molto lo tempo della piastra che si intende modificare.
2. Agire sui tasti e + per impostare il nuovo tempo.
3. Confermare premendo il tasting

Per cancellare una programmazione, agire come sopra. Al punto 2 premere il tasto : la durata scende progressivamente fino allo spegnimento 0. La programmazione si azzera e il display esce alla modalità programmazione.

II contaminuti

Il piano di cottura deve essere acceso. Il contaminuti permette di impostare una durata fine a 99 minuti.

1. Premere il tasting di programamazione. finché la spia contaminuti non si accende.
2. Impostare la durata desiderata tramite i tasti e +
3. Confermare premendo il tasto Il conta alla rovescia del timer ha inizio immediatamente. A tempo scaduto viene emesso un segnale acustico (per la durata di 1 minuto).

Blocco dei comandi

Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tasto per quale istante i comandi si bloccano e la spia che si trova sopra al tasto si accende. Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere il tasto per quale istante, la spia si spegne e i comandi si sbloccano.

Spegnimento del piano cottura

Premendo il tasting l'apparecchio si spegne. Se i comandi dell'apparecchio sono stati bloccati, continuanno ad essere bloccatianche dopo aver riaccesso il piano di cottura.Per poter riaccendere il piano è necessario prima sbloccare i comandi.

Modalità “demo”

È possibile impostare una modalità dimostrativa nella quale il pannello comandi funziona normalmente (includi i comandi relativi alla programmazione), magli elementi riscaldanti non si accendono. Per attivare la modalità "demo" occorre che il piano sia accesso e tutte le piastre siano spente:

• Premere e tenere premuti contemporaneamente

i tasti e + per 6 secondi. Allo scadere dei 6 secondi la spia ON/OFF e la spia BLOCCO COMANDI lampeggiano per un secondo. Rilasciare

i tasti e premere il tasting

• il display visualizza la scritta DE e MO e il piano si spegne;
• alla successiva riaccensione il piano si troverà in modalità "demo".

Per uscire da esta modalità seguire la procedura sopra descritta. Il display visualizza la scritta DE e OF e il piano si spegne. Alla successiva riaccensione funzionera normalmente.

Consigli pratici per l'uso dell'apparecchio

Per ottenere le migliorie prestazioni dal piano di cottura:

• Adoperare pentole con fondo piatto e di elevato spessore, per essere certi che aderiscano perfettamente alla zona riscaldante.

• Adoperare pentole di diametro sufficiente a coprir配套ttamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile.

• Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sua alle zone di cottura che alle pentole stesse.

• Evitare di utilizzato le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas più deformare il fondo della pentola, che perde aderenza.

Dispositivi di sicurezza

Rilevamento dei recipienti

Ciascuna zona di cottura è provvista di un disposizione di rilevamento della pentola. La piastra emette calore unicamente in presenza di una pentola di dimensioni adeguate alla zona di cottura stessa. Il display indicatore di potenza lampeggiante puòindicare:

• una pentola incompatible
• una pentola di diametro insufficiente
• il sollevamento della pentola

Indicatori di calore residuo

Ciascuna zona di cottura è provvista di un indiatore di calore residuo. Tale indicate segnala quali sono le zone di cottura alla temperature elevata. Se il display di potenza visualizza H, la zona di cottura è alla calda. E' possibile ad esempio Maintainere in caldo una pietanza o far scigliere burro o cioccolato. Con il raffreddamento della zona di cottura, il display di potenza visualizza H. Il display si spegne quando la zona di cottura si è sufficientemente raffreddata.

Surriscaldamento

In caso di surriscaldamento dei componenti elettronici, il piano cottura si spegne automaticamente e sul display appeare F seguito da un numero lampeggiante. Questo messaggio scompare e il piano torna utilizzabile non appena la temperatura è scesa a un livello accettabile.

Interruttore di sicurezza

L'apparecchio è dotato di un erruttore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l'interruzione di sicurezza, il display indica "0".

Esempio: la piatra posteriore destra è impostata su 5, perché la piatra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 7 ore e mezza di funzionamento, la anteriore sinistra dopo 9 ore e mezza.

Livello di potenza	Tempo limite di funzionamento in ore
1	10
2	9,5
3	9
4	8,5
5	7,5
6	7
7	6,5
8	6
9	5,5
10	5
11	4
12	3,5
13	3
14	2,5
15	2
16	1

Segnale acustico

Alcune anomalie, quali:

• un oggetti (pentola, posata, ecc.) sono per essere di secoli sull'area dei comandi.
• un versamento sull'area dei comandi,
• una pressione esercitata a lungo su un tasting, possono provocare l'émissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrimpere il segnale acustico. Se la causa dell'anomalia noniene rimossa, il segnale acustico persistsiste e il piano si spegne.

Consigli pratici per la cottura

Cottura a fuco vivissimo	18 20	Cottura a Pressione Pentola a Pressione	Frittura
		Grigliata	Ebollizione
Cottura a fuco vivo	19 20	Crèpe	Cottura a fuco vivo e doratura (Arrosti, Bistecche, Scaloppine, Filetti di pesce, Uova al tegamino)
Cottura a fuco medio	9 8	Addensamento rapido (Sughi liquidi) Acqua boliente (Pasta, Riso, Verdure) Latte
	7	Addensamento lento (Sughi consistenti)
	5	Cottura a bagnomaria	Cottura Pentola a pressione dello sibilo
Cottura a fuco lento	4	Cottura a fuco lento (Stufati)	Riscaldamento delle pietanze
Cottura a fuco lentissimo	-	Salsa al cioccolato	Mantenimento al caldo

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

CE Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni
• 2004/108/CEE del 15/12/04 (Compatibility
  Elettromagnetica) e successive modificazioni
• 93/68/CEE del 22/07/93 e successive modificazioni.
• 1275/2008 stand-by/off mode.

Sicurezza generale

! Controllare che la presa d'aria tramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici.
- L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
- L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
- Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
- L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in quello libretto. Non utilizzato il piano come superficie di appoggio, né come tagliere.
- Il piano in vetroceramica è resistenteagli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l'apparecchio alla rete di alimentazione e rivolgersi all'Assistenza.
- Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.
- Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura.
- Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalatoanche da un indicatore (vedi Avvio e utilizzato).
- Tenere a debita distanza dal piano cottura qualiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contento di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio:

se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano.

• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentally.
• Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
  Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsableile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Se presenti, non guardare a lungo le zone di cottura alogene.
• Evitare che i bambini giochino con l'apparecchio.
• Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perché possono divertare caldi.
• L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenerisi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e fornì, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

!Nonutilizzaremai pulitoriavaporeo ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quando con una carta assorbente per cucina.
• Se il piano è particolaremente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
• Per rimuovere gli accumuli di sporco più consistenti serviri dell'apposto raschietto fornito in dotazione. Intervenire non appena possibile,enza attendere che l'apparecchio si via raffreddato, per evitare l'incrostazione dei residui. Eccellenti risultati si possono ottenere usinga una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.

! Il raschetto in dotazione è tagliente: utilizzarlo con attenzione.

• In caso sul piano cottura si fossoro accidentamente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda.
• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo.
• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di

prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Telaio in acciaio inox (solo nei modelli con cornice)

L'acciaio inossidabile più macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolongato a contatto dello stesso oppure a causa di prodotti per la pulizia contententi fosforo. Si consiglia di sciacquare abbondamente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.

! Alcuni piani cottura hanno una cornice in alluminio somigliante all'acciaio inox. Non utilizzato prodotti per la pulizia e lo sgrassaggio non idonei per l'alluminio.

Smontare il piano

Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.

!Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l'Assistenza.

In queste tabelle sono riportati, modello per modello, i valori di assorbimento energetico, il tipo di elemento riscaldante e il diametro di ciascuna zona di cottura.

Piani cottura	TRP 642 D L
Zone di cottura	Potenza (in W)	Diametro (in mm)
Posteriore sx	HD 2200/1000	210/140
Posteriore dx	H 1400	160
Anteriore sx	H 1200	145
Anteriore dx	HD 1700/700	180/120
Potenza totale	6500

Piani cottura	TRP 632 TD L
Zone di cottura	Potenza (in W)	Diametro (in mm)
Posteriore sx
Posteriore dx	H 1400	160
Centrale sx	HT 2700/1950/1050	270/210/145
Centrale dx
Anteriore sx
Anteriore dx	HD 1700/700	180/120
Potenza totale	5800

Piani cottura	TRP 741 O L
Zone di cottura	Potenza (in W)	Diametro (in mm)
Posteriore sx	H 2300	210
Posteriore dx	H 1200	145
Anteriore sx	H 1200	145
Anteriore dx	HO 2400/1500	170/260
Potenza totale	7100

Legenda:

A = alogena singolo

H = hilight singolo

HO = hilight ovale

HD = hilight doppio

HT = hilight triplo
