Tipo di prodotto	Ventilatore a piedistallo
Marca	DCG
Modello	VE1640
Tensione	220-240V~ 50/60Hz
Consumo energetico	60W
Numero di pale	5
Diametro ventola	40 cm (15.7 pollici)
Impostazioni di velocità	3 (Bassa, Media, Alta) + Spento
Oscillazione	Sì, con manopola di spinta/tiro
Regolazione altezza	Sì, asta telescopica con collare
Tipo di base	Base zavorrata con contrappeso
Tipo di controllo	Manopola rotativa
Montaggio richiesto	Sì (base, asta, pala, griglia)
Metodo di pulizia	Sapone neutro e panno umido, evitare l'acqua nel motore
Luogo di utilizzo	Solo per uso domestico interno
Materiale griglia	Plastica
Materiale pale	Plastica
Tipo di motore	Motore a induzione CA (tipico)

Domande frequenti - VE1640 DCG

Come assemblo la base del ventilatore DCG VE1640?

Posiziona il palo sulla base e fissalo utilizzando la vite a L con rondella mentre inserisci il contrappeso. Assicurati che palo, base e contrappeso siano saldamente accoppiati.

Come fisso la pala e la griglia?

Svita il dado di montaggio in plastica dal motore. Posiziona la griglia posteriore contro il motore con la maniglia in alto, assicurandoti che i perni di posizionamento si impegnino. Stringi il dado di montaggio della griglia in senso orario (non stringere eccessivamente). Fai scorrere la pala sull'albero motore, allineando la scanalatura con il perno di trascinamento. Stringi il tappo della pala in senso antiorario. Fissa la griglia anteriore e fissala con le clip e il piccolo dado e bullone.

Come regolo la velocità del ventilatore?

Ruota la manopola della velocità per selezionare la velocità 1, 2 o 3 per bassa, media o alta. Per spegnere il ventilatore, ruota la manopola su 0.

Come uso la funzione di oscillazione?

Premi il pomello di oscillazione situato sul motore per avviare l'oscillazione. Per fermarla, tira il pomello verso l'alto.

Come pulisco il ventilatore?

Stacca sempre la spina del ventilatore prima di pulirlo. Usa un sapone neutro e un panno umido o una spugna. Non far entrare acqua o altri liquidi nel motore. Non usare detersivi aggressivi o solventi.

Quale tensione richiede il ventilatore?

Il ventilatore funziona a 220-240V~ 50/60Hz come indicato sulla targhetta del prodotto.

Posso usare il ventilatore all'aperto?

No, questo ventilatore è progettato solo per uso domestico interno. Non esporlo a pioggia, umidità o condizioni estreme.

Cosa devo fare se il ventilatore non funziona?

Controlla che il ventilatore sia collegato e che la manopola della velocità non sia su 0. Se ancora non funziona, non tentare di ripararlo da solo. Restituisci il prodotto completo al punto di acquisto per ispezionarlo, rimborsarlo o sostituirlo.

Come conservo il ventilatore quando non lo uso?

Spegni e stacca la spina del ventilatore. Conservalo in un luogo asciutto lontano da polvere e luce solare diretta. Puoi smontare la pala e la griglia per una conservazione compatta.

Il ventilatore è sicuro da usare vicino ai bambini?

I bambini devono essere supervisionati per assicurarsi che non giochino con il ventilatore. L'apparecchio non è destinato a persone (compresi bambini) con capacità fisiche, sensoriali o mentali ridotte, a meno che non siano adeguatamente supervisionati.

MANUALE UTENTE VE1640 DCG

Leggere e seguire le istruzioni presenti in questo manuale di utilizzo e manutenzione, anche se si ritiene di conoscere questo tipo di prodotto.

Conservare il manuale in un luogo sicuro per future consultazioni.

Fare particolare attenzione alla sezione "INDICAZIONI IMPORTANTI".

INDICAZIONI IMPORTANTI

PRIMA DI USARE IL PRODOTTO, LEGGERE ATTENTAMENTE TUTTE LE ISTRUZIONI.

Quando si usano elettrodomestici, è necessario rispettare alcune precauzioni di base.

ATTENZIONE - per ridurre il rischio di incendio, scossa elettrica o danni alle persone, rispettare le indicazioni seguenti:

• Mettere sempre in funzione l'apparecchio su un impianto compatibile con la tensione, la frequenza e il valore nominale indicati sull'etichetta identificativa del prodotto.
• Non usare questo ventilatore con dispositivi a stato solido di controllo della velocità. Pericolo di scossa elettrica.
• L'uso di questo apparecchio non è indicato per persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, mancanza di esperienza e conoscenze, a meno che ricevano supervisione o indicazioni da una persona responsabile della loro sicurezza.
• È necessario sorvegliare i bambini affinché non giochino con l'apparecchio.
• Non lasciare incustodito il ventilatore mentre è in funzione.

• Non metterlo in funzione se è caduto, ha subito danni o dà segnali di malfunzionamento, oppure se la spina o il cavo di alimentazione sono danneggiati. In questo caso, rivolgersi al punto vendita per i controlli necessari e l'eventuale rimborso o sostituzione del prodotto.

• Se il ventilatore non funziona correttamente, rivolgersi a un elettricista professionista o al servizio assistenza per i controlli necessari e l'eventuale riparazione. Non tentare mai di smontarlo autonomamente.

• Non immergere il prodotto o il cavo di alimentazione in acqua e non esporli a pioggia, umidità o altri liquidi.
• Non usare il ventilatore vicino a vasche da bagno, lavandini, piscine o altri luoghi in rischia di venire in contatto con l'acqua.
• Non installarlo in luoghi in cui potrebbe essere esposto a:
• Fonti di calore, come termosifoni, valvole di regolazione del calore, stufe o altro
• Luce solare diretta
  • Vibrazioni meccaniche o urti
• Polvere eccessiva
• Mancanza di ventilazione, come all'interno di armadi o librerie
• Superfici non uniformi
• Quando l'apparecchio non è in uso, prima di aggiungere o togliere parti e prima di pulirlo, spegnerlo e scollegare la spina dalla presa di corrente. Prima di metterlo in funzione, assicurarsi che sia montato completamente.
• Evitare il contatto con le parti in movimento. Non infilare parti del corpo (ad esempio le dita) o oggetti nella griglia mentre il ventilatore è in funzione.
• Non coprire la griglia e non usare il ventilatore in prossimità di tende ecc.
• Questo prodotto è destinato esclusivamente all'uso domestico.
• Quando lo si deve spostare, scollegare sempre la spina dalla presa di corrente.
• L'uso di accessori non raccomandati dal distributore può causare danni a cose o persone.
• Assicurarsi che la superficie su cui il ventilatore viene posizionato mentre è in funzione sia stabile. Pericolo di rovesciamento.
• Se il cavo di alimentazione è danneggiato, per evitare pericoli deve essere sostituito dal produttore, dal servizio assistenza o da personale analogamente qualificato.

LEGGERE QUESTE ISTRUZIONI E CONSERVARLE PER CONSULTAZIONI FUTURE

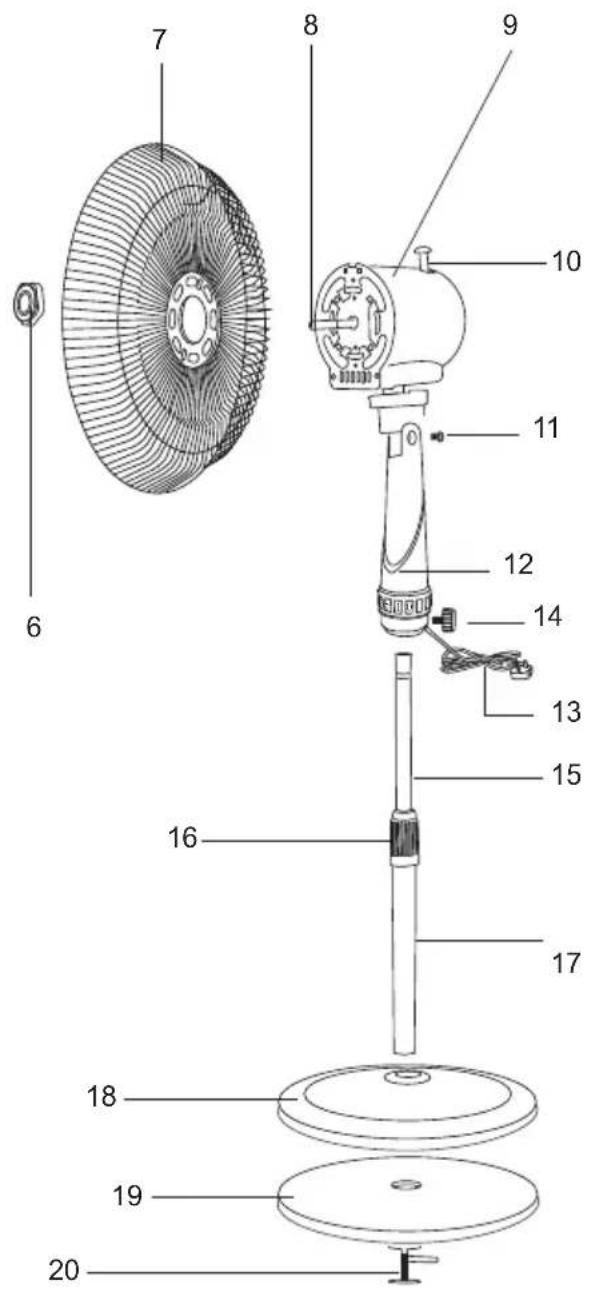

ELENCO DELLE PARTI

1. Copertura della griglia
2. Viti
3. Griglia anteriore
4. Dado di fissaggio delle pale
5. Pale
6. Dado di fissaggio della griglia
7. Griglia posteriore
8. Albero motore
9. Alloggiamento del motore
10. Manopola oscillazione
11. Vite perno
12. Manopola velocità
13. Cavo di alimentazione
14. Vite di fissaggio
15. Asta interna
16. Anello di regolazione dell'altezza
17. Asta esterna
18. Base
19. Contrappeso della base
20. Vite a L

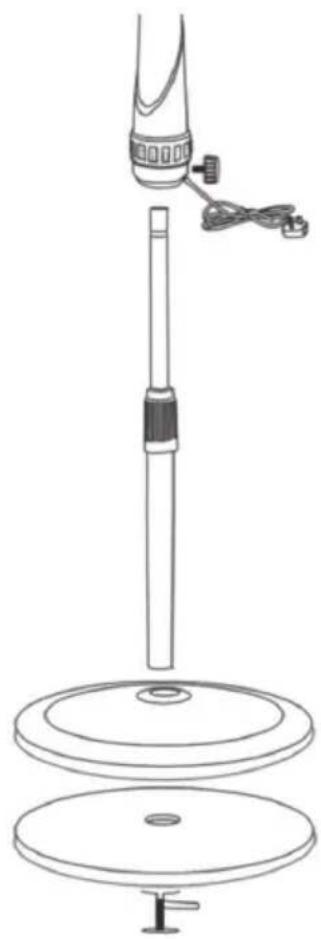

MONTAGGIO DEL PRODOTTO MONTAGGIO DELLA BASE

• Posizionare la piantana sulla base e fissarla usando la vite a L con guarnizione e contemporaneamente innestare anche il contrappeso.
• Assicurarsi che la piantana, la base e il contrappeso siano ben fissati tra loro.
• Allentare l'anello di regolazione dell'altezza in cima all'asta interna. Estrarre l'asta interna da quella esterna e regolarla all'altezza desiderata, quindi stringere l'anello.
• Se necessario, allentare leggermente la vite di fissaggio procedendo in senso antiorario.

MONTAGGIO DELLE PALE E DELLE GRIGLIE

• Svitare il dado di fissaggio in plastica sulla parte anteriore dell'alloggiamento del motore, procedendo in senso antiorario.
• Posizionare la griglia posteriore contro la parte anteriore dell'alloggiamento del motore con l'impugnatura rivolta verso l'alto, assicurandosi che le mollette sull'alloggiamento del motore si innestino correttamente nei fori della griglia posteriore.
• Stringere il dado di fissaggio della griglia posteriore procedendo in senso orario. NON STRINGERLO ECCESSIVAMENTE.
• Inserire le pale del ventilatore sull'albero motore, posizionando la scanalatura nella parte posteriore delle pale sul perno che passa attraverso l'albero motore.
• Stringere la copertura delle pale ruotandola in senso antiorario.
• Posizionare la griglia anteriore contro quella posteriore, in modo che i fori che accolgono il piccolo dado e il bullone siano allineati. Inserire il bullone nei fori e avvitarlo sul dado. In questa fase, non stringerlo completamente.
• Premere la griglia e fissare le clip, in modo che si innestino correttamente sul bordo.
• A questo punto, stringere completamente il piccolo dado e il bullone che passano attraverso il bordo della griglia.

Pannello dei comandi, REGOLAZIONE VELOCITÀ

Manopola di accensione 0-1-2-3

1. Regolare la velocità ruotando la manopola su "1" – "2" – "3".
2. Per spegnere il ventilatore, riportare la manopola su "0".
3. Per la funzione oscillazione, premere la manopola situata sull'alloggiamento del motore.

Il ventilatore comincia a oscillare.

Per arrestare l'oscillazione, alzare la manopola.

1. Quando il ventilatore non è in uso, scollegare sempre la spina dalla presa di corrente.

PULIZIA

• Prima di montare o smontare il ventilatore e prima di pulirlo, spegnerlo e scollegare la spina dalla presa di corrente.
• Tenere le prese d'aria nella parte posteriore del corpo principale libere da polvere e pelucchi; per rimuoverli, usare un aspirapolvere. Non infilare oggetti nelle aperture.
• Pulire le parti del ventilatore con sapone neutro e un panno o una spugna umidi. Non far entrare acqua o qualunque altro liquido nell'alloggiamento del motore.
• Sciacquare bene il sapone con acqua pulita.

ATTENZIONE: Non usare detergenti, sostanze chimiche o solventi abrasivi, che possono danneggiare le finiture delle parti del ventilatore.

TECHNICAL FEATURES: 220-240V\~ 50/60Hz 60W

INFORMAZIONI AGLI UTENTI

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziati a seconda dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'invio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al Decreto Legislativo N° 49 del 14 Marzo 2014.

GARANZIA

Per l'apparecchio da noi messo in commercio ci assumiamo una garanzia di 24 mesi dalla data di acquisto (scontrino) solo per la parte motore. Per la garanzia è sufficiente lo scontrino di acquisto. Senza questo non sussiste il diritto né ad una sostituzione né ad una riparazione gratuita.

Nel caso si ricorra alla garanzia, restituire al rivenditore l'apparecchio completo in ogni sua parte, nell'imballaggio originale unitamente allo scontrino.

La riparazione e/o la sostituzione di pezzi soggetti a logoramento (*), come anche operazioni di pulizia e manutenzione non rientrano nella garanzia e quindi sono a pagamento! La garanzia perde la sua validità se l'apparecchio è sottomesso all'intervento di terzi.

(*): cursori, ganci impastatori, cinghie di trasmissione, telecomandi di ricambio, spazzolini di ricambio, lame di seghe, manopole, guarnizioni, timer, filtri ecc.

DOPO LA GARANZIA

Quando la garanzia è scaduta, le riparazioni devono essere effettuate da un negozio od un servizio specializzato, contro pagamento.

DCG SRL

Via G. Garibaldi 68 - 20861 Brugherio (MB)

MADE IN CHINA
