VESA05 - Ventilatore DCG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore
Marca	DCG
Modello	VESA05
Colore	Bianco/Grigio
Dimensioni (A x L x P)	120 x 40 x 40 cm
Peso	5 kg
Consumo energetico	50 W
Tensione	220-240 V, 50 Hz
Numero di velocità	3
Oscillazione	Sì, 90°
Timer	1-8 ore
Telecomando	Sì, con batteria inclusa
Altezza regolabile	Sì, fino a 130 cm
Diametro pale	40 cm
Caratteristiche di sicurezza	Protezione da sovraccarico, base stabile
Istruzioni per la pulizia	Usare un panno morbido umido; non immergere in acqua
Disponibilità ricambi	Pale, motore, telecomando disponibili da DCG
Garanzia	2 anni

Domande frequenti - VESA05 DCG

Come assemblare il ventilatore DCG VESA05?

Fare riferimento al manuale per l'assemblaggio passo passo. Tipicamente, fissare la base al palo, quindi collegare il gruppo motore e le pale. Assicurarsi che tutte le viti siano serrate.

Come pulire il ventilatore?

Scollegare il ventilatore. Usare un panno morbido umido per pulire le pale e la griglia. Non usare acqua o detergenti liquidi direttamente sul motore.

Perché il mio ventilatore non oscilla?

Verificare che il pulsante di oscillazione sia premuto. Assicurarsi che il ventilatore sia su una superficie piana e non ostruito. Se ancora non funziona, contattare il supporto clienti.

Come sostituire la batteria del telecomando?

Far scorrere il vano batteria sul telecomando. Sostituire la vecchia batteria con una nuova batteria a bottone CR2032, assicurando la corretta polarità.

Cosa fa la funzione timer?

Il timer consente di impostare il ventilatore per spegnersi automaticamente dopo 1-8 ore. Premere il pulsante timer e selezionare il tempo desiderato.

Posso regolare l'altezza del ventilatore?

Sì, il DCG VESA05 ha un palo regolabile. Allentare l'anello di regolazione dell'altezza, impostare l'altezza desiderata e serrare saldamente.

Quante impostazioni di velocità sono disponibili?

Il ventilatore offre 3 impostazioni di velocità: bassa, media e alta. Premere il pulsante velocità per passare da una all'altra.

Qual è il consumo energetico del ventilatore?

Il ventilatore consuma 50 watt di potenza alla massima velocità, rendendolo energeticamente efficiente.

È sicuro usare il ventilatore durante la notte?

Sì, il ventilatore ha protezione da sovraccarico e funzione timer. Assicurarsi che sia posizionato su una superficie stabile e lontano da tende.

Dove posso trovare i ricambi?

Ricambi come pale, motore e telecomando sono disponibili presso i rivenditori autorizzati DCG o sul loro sito ufficiale.

MANUALE UTENTE VESA05 DCG

1. L'uso di questo apparecchio è indicato per i bambini di età superiore a 8 anni e per persone con ridotte capacità fisiche, sensoriali o mentali, mancanza di esperienza e conoscenze, a patto che ricevano supervisione o indicazioni sul suo utilizzo sicuro e comprendano i possibili pericoli. I bambini non devono giocare per nessun motivo con l'apparecchio. Le operazioni di pulizia e manutenzione possono essere svolte dai bambini con la supervisione di un adulto.

2. Sorvegliare i bambini affinché non giochino con l'apparecchio.

3. Tenere l'apparecchio e il cavo alimentazione fuori dalla portata dei bambini di età inferiore a 8 anni.

4. ATTENZIONE: per garantire la sicurezza dei bambini, tenere tutti i materiali di imballaggio (sacchetti di plastica, scatole, polistirolo ecc.) fuori dalla loro portata.

5. Se il cavo di alimentazione è danneggiato, deve essere riparato dal servizio assistenza.

6. Per scollegare la spina dalla presa di corrente, non strattonare il cavo di alimentazione.

7. Se il cavo di alimentazione o la spina sono danneggiati o l'apparecchio non funziona correttamente, non usarlo.

8. Non maneggiare l'apparecchio con le mani bagnate.

9. Non immergere per nessun motivo l'apparecchio in acqua o altro liquido.

10. Prima di effettuare operazioni di pulizia, accertarsi che la spina sia stata scollegata dalla presa di corrente.

11. Questo apparecchio deve essere installato in conformità alla normativa vigente in materia.

12. Questo apparecchio è destinato esclusivamente all'uso domestico.

13. ATTENZIONE: pericolo di infortunio in caso di utilizzo scorretto.

- Tenere il termoventilatore lontano da umidità, sostanze chimiche e oli.

- Usare il termoventilatore esclusivamente nei modi descritti nel manuale di istruzioni.

• Non appendere o montare il termoventilatore su pareti o soffitti.

- Durante le operazioni di pulizia, non schizzare acqua sull'apparecchio e non usare oli, alcool o sostanze chimiche, che potrebbero deformare il corpo del termoventilatore e causare pericoli dovuti all'energia elettrica.

- Tenere il termoventilatore lontano da tende, indumenti o altri oggetti che potrebbero interferire con il suo funzionamento.

- Non usare per nessun motivo il termoventilatore prima di aver terminato il montaggio. Pericolo di infortunio.

- Mentre l'apparecchio è in funzione, non infilare le dita, matite o altri oggetti nella griglia.

- Prima di spostare il termoventilatore, scollegare sempre la spina dalla presa di corrente.

- Assicurarsi di mettere in funzione il termoventilatore su una superficie stabile e uniforme, onde evitare ribaltamenti.

- NON usare il termoventilatore alla finestra. La pioggia potrebbe infatti causare pericoli dovuti all'energia elettrica. Non lasciare in funzione il termoventilatore in prossimità di aree in cui è stata raccolta acqua, onde evitare pericoli dovuti all'energia elettrica.

DESCRIPTION

1. Griglia anteriore
   2a. Anello della griglia anteriore
   2b. Anello della griglia posteriore
2. Dado delle pale
3. Pale
4. Dado in plastica per il motore
5. Griglia posteriore
6. Motore e albero motore
7. Corpo principale
8. Pannello dei comandi
9. Vite di fissaggio
10. Cavo di alimentazione e spina
11. Asta regolabile
12. Dado per la regolazione dell'altezza
13. Asta inferiore
14. Base interna
15. Base esterna

16. Telecomando

17. Supporto della base (per termoventilatore da tavolo)

Per il termoventilatore a piantana

1. Togliere le parti del termoventilatore dall'imballaggio. Appoggiare la base esterna (16) sul pavimento, aggiungere la base interna (15) su quella esterna e allineare le scanalature in modo che le parti si fissino insieme. Inserire l'asta inferiore (14) nel foro della base e stringerla bene.
2. Allentare il dado per la regolazione dell'altezza (13) e tirare verso l'alto l'asta regolabile (12) fino all'altezza desiderata, quindi stringere di nuovo il dado.
3. Inserire il corpo principale (8) nell'asta regolabile e stringere bene la vite di fissaggio (10).
4. Appoggiare la base interna e quella esterna (15 e 16) su un tavolo e avvitare il supporto (17) alla base.
5. Posizionare il corpo principale (8) sul supporto (17) e stringere la vite (10).

Per il termoventilatore da tavolo

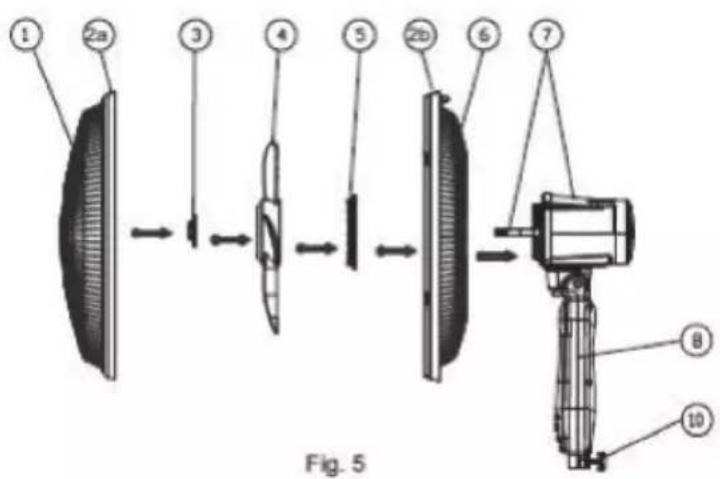

MONTAGGIO DELLE PALE E DELLE GRIGLIE

1. Rimuovere la protezione di plastica del motore, delle griglie e delle pale. Posizionare la griglia posteriore (6) sulla parte anteriore del motore infilandola sull'albero motore (7). Assicurarsi che l'impugnatura posta sulla griglia posteriore sia rivolta verso l'alto e che tutti i ganci presenti sull'alloggiamento del motore siano allineati con le scanalature sulla griglia posteriore.
2. Fissare la griglia posteriore in posizione con il dado di plastica (5). Stringere bene il dado sull'alloggiamento del motore in senso orario.
3. Installare le pale (4) sull'albero motore (7) con le scanalature nella posizione corretta, quindi posizionare il dado delle pale (3) sull'albero motore e fissarlo stringendolo in senso antiorario.
4. Unire la griglia anteriore (1) al proprio anello (2a) e appoggiarla all'anello della griglia posteriore (2b) allineando i segni presenti nella parte alta dell'anello stesso, chiudendoli poi insieme usando i ganci della griglia anteriore e le scanalature dell'anello della griglia posteriore, ruotando la griglia anteriore in senso orario per fissarla. Il perno di bloccaggio (20) dovrebbe scattare. Stringere la vite di fissaggio (21) per fissare il perno.

ISTRUZIONI PER L'USO

Uso del pannello dei comandi e del telecomando

Questo apparecchio è dotato di 4 velocità, funzione termoventilatore, timer, funzione oscillazione e telecomando. Per la comodità degli utenti, i tasti del pannello dei comandi e quelli del telecomando sono identici.

Ogni volta che viene premuto questo tasto, il timer aumenta di 30 minuti, da un minimo di 30 minuti a un massimo di 7,5 ore. Allo scadere del tempo selezionato, il termoventilatore si spegne automaticamente. Sul pannello dei comandi ci sono 4 spie (0,5 h, 1 h, 2 h, 4 h), che si accendono in base al tempo selezionato con il timer. Ad esempio: se si accende la spia 0,5 h, significa che il timer è impostato su 30 minuti. Se si accendono le spie 0,5 h e 2 h, significa che il timer è impostato su 2 ore e 30 minuti.

Modalità.

Premendo questo tasto, il termoventilatore entra in funzione.

Velocità.

Tramite questo tasto è possibile regolare la velocità.

Oscillazione.

Premendo questo tasto, si attiva la funzione oscillazione. Premendolo di nuovo, la funzione si disattiva.

Accensione e spegnimento.

Premere questo tasto per accendere e spegnere l'apparecchio.

SPECIFICHE TECNICHE

MODELLO VESA05

TENSIONE 220-240V\~ 50/60Hz

POTENZA 40W FAN 2000W HEATER

PULIZIA E MANUTENZIONE

1. Prima di pulire il termoventilatore, scollegare la spina dalla presa di corrente.
2. Rimuovere la polvere accumulata sulla griglia posteriore con un panno morbido.
3. Di tanto in tanto, pulire le altre parti del termoventilatore e le pale con un panno umido. Prima di rimettere in funzione l'apparecchio, asciugarle bene.

CONSERVAZIONE

1. Prima di riporre il termoventilatore, pulirlo seguendo le istruzioni fornite in questo manuale e smontarlo.
2. Per conservarlo al meglio, riporlo nella confezione originale.
3. Conservarlo sempre in un luogo asciutto.
4. Prima di riporlo, scollegare la spina dalla presa di corrente.
5. Non avvolgere in modo troppo stretto il cavo di alimentazione intorno all'apparecchio, onde evitarne la rottura.

INFORMAZIONI AGLI UTENTI

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziati a seconda dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'invio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al Decreto Legislativo N° 49 del 14 Marzo 2014.

GARANZIA

Per l'apparecchio da noi messo in commercio ci assumiamo una garanzia di 24 mesi dalla data di acquisto (scontrino) solo per la parte motore. Per la garanzia è sufficiente lo scontrino di acquisto. Senza questo non sussiste il diritto né ad una sostituzione né ad una riparazione gratuita.

Nel caso si ricorra alla garanzia, restituire al rivenditore l'apparecchio completo in ogni sua parte, nell'imballaggio originale unitamente allo scontrino.

L a riparazione e/o la sostituzione di pezzi soggetti a logoramento (*), come anche operazioni di pulizia e manutenzione non rientrano nella garanzia e quindi sono a pagamento! L a garanzia perde la sua validità se l'apparecchio è sottomesso all'intervento di terzi.

(*): cursori, ganci impastatori, cinghie di trasmissione, telecomandi di ricambio, spazzolini di ricambio, lame di seghe, manopole, guarnizioni, timer, filtri ecc.

DOPO LA GARANZIA

Quando la garanzia è scaduta, le riparazioni devono essere effettuate da un negozio od un servizio specializzato, contro pagamento.

Ai sensi dell'art.13 del Decreto Legislativo 25 Luglio 2005, n.151

"Attuazione delle Direttive 2002/95/CE, 2022/96/CE e 2003/108/CE, certificazione A13 relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento rifiuti".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.L gs n 22/1997" (articolo 50 e seguenti del D.L gs n. 22/1997).

DCG SRL

Via G. Garibaldi 68 - 20861 Brugherio (MB)

MADE IN CHINA
