Tipo di prodotto	Ventilatore a colonna
Marca	DCG
Modello	VE1623TT
Diametro ventola	40 cm (16 pollici)
Altezza	147 cm
Colore	Nero
Alimentazione	220-240V~ 50/60Hz, 60W
Potenza assorbita (ventola)	43,1 W
Potenza in stand-by	0,47 W
Portata d'aria massima	48,9 m³/min
Velocità dell'aria massima	2,9 m/s
Livello di potenza sonora	60,0 dB(A)
Valore di servizio	1,1 (m³/min)/W
Numero di velocità	3 (Alta, Media, Bassa)
Oscillazione	Sì
Timer	0,5 - 7,5 ore
Telecomando	Sì (richiede 2 batterie AAA)
Regolazione in altezza	Sì (asta telescopica)
Regolazione dell'inclinazione	Sì (inclinazione manuale)
Griglia	Griglia frontale rimovibile con clip
Materiale pale	Plastica
Base	Base robusta con traverse e contrappeso
Pulizia	Solo panno umido; non immergere

Domande frequenti - VE1623TT DCG

Come assemblo la base del ventilatore?

Allentare le quattro viti dalle barre, incastrare le barre A e B, allineare i fori con la flangia del tubo esterno e fissare con le quattro viti. Quindi fissare il collare di regolazione dell'altezza e far scorrere il coperchio decorativo della base verso il basso.

Come regolo l'altezza del ventilatore?

Allentare il collare di regolazione dell'altezza nella parte superiore del tubo interno, far scorrere il tubo all'altezza desiderata e serrare saldamente il collare.

Come installo la ventola e la griglia?

Svitare il dado di plastica in senso antiorario, posizionare la griglia posteriore sul motore allineando i perni, stringere il dado in senso orario. Far scorrere la ventola sull'albero motore allineando la scanalatura con il perno di trascinamento, stringere il cappuccio della ventola in senso antiorario. Fissare la griglia anteriore, inserire il bullone nei fori del bordo e fissare con il dado. Spingere le clip di fissaggio della griglia in posizione.

Come uso la funzione timer?

Premere ripetutamente il pulsante TIMER per impostare il tempo di funzionamento desiderato. Il timer può essere impostato da 0,5 a 7,5 ore con incrementi (0,5, 1, 2, 4 ore). Il ventilatore si spegnerà automaticamente dopo il tempo impostato.

Come uso il telecomando?

Inserire due batterie AAA (non incluse) nel telecomando. Assicurarsi della corretta polarità. Usare il telecomando per controllare alimentazione, velocità, oscillazione e timer.

Cosa devo fare se il ventilatore non si accende?

Verificare che il cavo di alimentazione sia collegato a una presa funzionante e che l'interruttore di alimentazione sia acceso. Se si utilizza il telecomando, assicurarsi che le batterie siano installate correttamente. Se ancora non funziona, contattare un centro assistenza qualificato.

Come pulisco il ventilatore?

Scollegare il ventilatore prima della pulizia. Usare un panno umido con sapone neutro per pulire griglia e pale. Non far entrare acqua nel motore. Usare un aspirapolvere per rimuovere la polvere dalle prese d'aria posteriori.

Posso usare il ventilatore all'aperto?

Il ventilatore è progettato solo per uso interno. Non esporre a pioggia, umidità o luce solare diretta per ridurre il rischio di scosse elettriche.

Qual è la portata d'aria massima di questo ventilatore?

La portata d'aria massima è 48,9 m³/min e la velocità dell'aria massima è 2,9 m/s.

Come regolo l'inclinazione del ventilatore?

Allentare la vite del collo sul corpo motore, inclinare il motore all'angolazione verticale desiderata e serrare nuovamente la vite.

MANUALE UTENTE VE1623TT DCG

Leggere e seguire le istruzioni presenti in questo manuale di utilizzo e manutenzione, anche se si ritiene di conoscere questo tipo di prodotto. Conservare il manuale in un luogo sicuro per future consultazioni.

Fare particolare attenzione alla sezione "INDICAZIONI IMPORTANTI".

INDICAZIONI IMPORTANTI

PRIMA DI USARE IL PRODOTTO, LEGGERE ATTENTAMENTE TUTTE LE ISTRUZIONI.

Quando si usano elettrodomestici, è necessario rispettare alcune precauzioni di base.

ATTENZIONE- per ridurre il rischio di incendio, scossa elettrica o danni alle persone, rispettare le indicazioni seguenti:

• Mettere sempre in funzione l'apparecchio su un impianto compatibile con la tensione, la frequenza e il valore nominale indicati sull'etichetta identificativa del prodotto.
• Non usare questo ventilatore con dispositivi a stato solido di controllo della velocità. Pericolo di scossa elettrica.
• L'uso di questo apparecchio non è indicato per persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, mancanza di esperienza e conoscenze, a meno che ricevano supervisione o indicazioni da una persona responsabile della loro sicurezza.
• È necessario sorvegliare i bambini affinché non giochino con l'apparecchio.
• Non lasciare incustodito il ventilatore mentre è in funzione.
• Non metterlo in funzione se è caduto, ha subito danni o dà segnali di malfunzionamento, oppure se la spina o il cavo di alimentazione sono danneggiati. In questo caso, rivolgersi al punto vendita per i controlli

necessari e l'eventuale rimborso o sostituzione del prodotto.

• Se il ventilatore non funziona correttamente, rivolgersi a un elettricista professionista o al servizio assistenza per i controlli necessari e l'eventuale riparazione. Non tentare mai di smontarlo autonomamente.
• Non immergere il prodotto o il cavo di alimentazione in acqua e non esporli a pioggia, umidità o altri liquidi.
• Non usare il ventilatore vicino a vasche da bagno, lavandini, piscine o altri luoghi in rischia di venire in contatto con l'acqua.

• Non installarlo in luoghi in cui potrebbe essere esposto a:

• Fonti di calore, come termosifoni, valvole di regolazione del calore, stufe o altro

• Luce solare diretta
  • Vibrazioni meccaniche o urti
• Polvere eccessiva
• Mancanza di ventilazione, come all'interno di armadi o librerie
• Superfici non uniformi

- Quando l'apparecchio non è in uso, prima di aggiungere o togliere parti e prima di pulirlo, spegnerlo e scollegare la spina dalla presa di corrente. Prima di metterlo in funzione, assicurarsi che sia montato completamente.

• Evitare il contatto con le parti in movimento. Non infilare parti del corpo (ad esempio le dita) o oggetti nella griglia mentre il ventilatore è in funzione.
• Non coprire la griglia e non usare il ventilatore in prossimità di tende ecc.
• Questo prodotto è destinato esclusivamente all'uso domestico.
• Quando lo si deve spostare, scollegare sempre la spina dalla presa di corrente.
• L'uso di accessori non raccomandati dal distributore può causare danni a cose o persone.
• Assicurarsi che la superficie su cui il ventilatore viene posizionato mentre è in funzione sia stabile. Pericolo di rovesciamento.
• Se il cavo di alimentazione è danneggiato, per evitare pericoli deve essere sostituito dal produttore, dal servizio assistenza o da personale analogamente qualificato.

LEGGERE QUESTE ISTRUZIONI E CONSERVARLE PER CONSULTAZIONI FUTURE

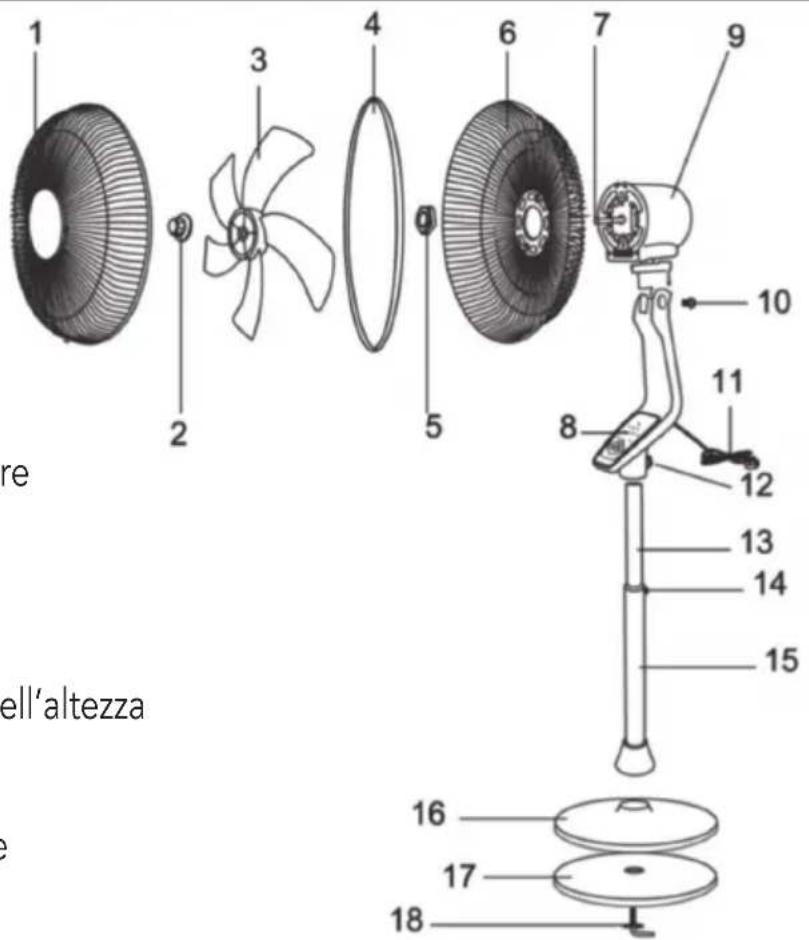

1. Griglia anteriore
2. Copertura delle pale
3. Pale
4. Chiusura a clip
5. Dado di fissaggio in plastica
6. Griglia posteriore
7. Albero motore
8. Pannello dei comandi
9. Alloggiamento del motore
10. Vite
11. Cavo di alimentazione
12. Vite di fissaggio
13. Asta interna
14. Anello di regolazione dell'altezza
15. Asta esterna
16. Base
17. Contrappeso della base
18. Vite a L

MONTAGGIO

MONTAGGIO DELLA BASE

• Per prima cosa, allentare e rimuovere le quattro viti dalle barre. Incrociare la barra A e la barra B in modo che si inseriscano l'una nell'altra.
• Allineare i quattro fori delle barre con quelli della flangia dell'asta esterna. Fissare la flangia alle barre usando sempre le quattro viti.
• Allentare e rimuovere l'anello di regolazione dell'altezza passando dalla parte alta dell'asta interna. Far scorrere la copertura decorativa della base lungo l'asta.
• Riposizionare l'anello di regolazione sull'asta interna. Estrarre l'asta interna da quella esterna per regolarla all'altezza desiderata. A questo punto, stringere l'anello.
• Se necessario, allentare leggermente la vite di fissaggio procedendo in senso antiorario. Far scorrere la scatola dei comandi lungo l'asta interna e stringere bene la vite di fissaggio.

MONTAGGIO DELLE PALE E DELLE GRIGLIE

• Svitare il dado di fissaggio in plastica sulla parte anteriore dell'alloggiamento del motore, procedendo in senso antiorario.
• Posizionare la griglia posteriore contro la parte anteriore dell'alloggiamento del motore con l'impugnatura rivolta verso l'alto, assicurandosi che le mollette sull'alloggiamento del motore si innestino correttamente nei fori della griglia posteriore.
• Stringere il dado di fissaggio della griglia posteriore procedendo in senso orario. NON STRINGERLO ECCESSIVAMENTE.
• Inserire le pale del ventilatore sull'albero motore, posizionando la scanalatura nella parte posteriore delle pale sul perno che passa attraverso l'albero motore.
• Stringere la copertura delle pale ruotandola in senso antiorario.
• Posizionare la griglia anteriore contro quella posteriore, in modo che i fori che accolgono il piccolo dado e il bullone siano allineati. Inserire il bullone nei fori e avvitarlo sul dado. In questa fase, non stringerlo completamente.
• Premere la griglia e fissare le clip, in modo che si innestino correttamente sul bordo.
• A questo punto, stringere completamente il piccolo dado e il bullone che passano attraverso il bordo della griglia.

FUNZIONAMENTO Pannello dei comandi

A. Pulsante accensione e velocità (ON/SPEED)

B. Pulsante di spegnimento (OFF)

C. Pulsante oscillazione (SWING)

D. Pulsante timer (TIMER)

E. Spia oscillazione

F. Spia di accensione

G. Spie della velocità (alta-media-bassa)

H. Spie del timer 0,5-1-2-4 ore

1. Accendere il ventilatore premendo il pulsante ON/SPEED (A) sul pannello dei comandi. La spia (F) si accende.

2. Per cambiare velocità, premere il pulsante (A) più volte. A ogni pressione, la velocità cambia, e la spia corrispondente (G) si accende.

3. Per attivare la funzione oscillazione, premere il pulsante SWING (C). La spia corrispondente (E) si accende e il ventilatore comincia a oscillare. Per arrestare l'oscillazione, premere di nuovo il pulsante (C).

4. Il ventilatore è dotato di una funzione timer. Dopo averlo acceso, premendo il pulsante TIMER (D) il ventilatore rimane in funzione per il tempo desiderato. Ogni volta che il pulsante viene premuto, la regolazione cambia e le spie corrispondenti (H) si accendono. Una volta trascorso il tempo selezionato, il ventilatore si spegne automaticamente. La funzione timer va da 0,5 a 7,5 ore, ovvero la somma delle spie accese.

5. È possibile regolare il flusso d'aria inclinando il motore verso l'alto o verso il basso. Per farlo, allentare la vite (10) e regolare il motore in verticale fino a raggiungere l'angolazione desiderata. A questo punto, stringere di nuovo la vite.

6. Per spegnere il ventilatore, premere il pulsante OFF (B).

7. Quando il ventilatore non è in uso, scollegare sempre la spina dalla presa di corrente.

8. Assicurarsi che le batterie siano inserite nel senso corretto. Non usare batterie di tipologie diverse. Quando è necessaria la sostituzione, sostituirle entrambe. Il ventilatore funziona con 2 batterie AAA.

PULIZIA

• Prima di montare o smontare il ventilatore e prima di pulirlo, spegnerlo e scollegare la spina dalla presa di corrente.
• Tenere le prese d'aria nella parte posteriore del corpo principale libere da polvere e pelucchi; per rimuoverli, usare un aspirapolvere. Non infilare oggetti nelle aperture.
• Pulire le parti del ventilatore con sapone neutro e un panno o una spugna umidi. Non far entrare acqua o qualunque altro liquido nell'alloggiamento del motore.
• Sciacquare bene il sapone con acqua pulita.

ATTENZIONE: Non usare detergenti, sostanze chimiche o solventi abrasivi, che possono danneggiare le finiture delle parti del ventilatore.

Informazioni tecniche
Flusso di aria massimo	F	48,9,	m^3 /min
Potenza in ingresso	P	43,1	W
Valore di servizio	SV	1,1	(m^3 /min)/W
Consumo di corrente in stand-by	Psb	0,47	W
Rumorosità del ventilatore	Lwa	60,0	dB(A)
Velocità massima del flusso d'aria	C	2,9	m/s
Standard di misurazione del valore di servizio	IEC 60879:1986 (corr.1992)

TECHNICAL FEATURES: 220-240V\~ 50/60Hz 60W

INFORMAZIONI AGLI UTENTI

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziati a seconda dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'invio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al Decreto Legislativo N° 49 del 14 Marzo 2014.

GARANZIA

Per l'apparecchio da noi messo in commercio ci assumiamo una garanzia di 24 mesi dalla data di acquisto (scontrino) solo per la parte motore. Per la garanzia è sufficiente lo scontrino di acquisto. Senza questo non sussiste il diritto né ad una sostituzione né ad una riparazione gratuita.

Nel caso si ricorra alla garanzia, restituire al rivenditore l'apparecchio completo in ogni sua parte, nell'imballaggio originale unitamente allo scontrino.

La riparazione e/o la sostituzione di pezzi soggetti a logoramento (*), come anche operazioni di pulizia e manutenzione non rientrano nella garanzia e quindi sono a pagamento! La garanzia perde la sua validità se l'apparecchio è sottomesso all'intervento di terzi.

(*): cursori, ganci impastatori, cinghie di trasmissione, telecomandi di ricambio, spazzolini di ricambio, lame di seghe, manopole, guarnizioni, timer, filtri ecc.

DOPO LA GARANZIA

Quando la garanzia è scaduta, le riparazioni devono essere effettuate da un negozio od un servizio specializzato, contro pagamento.

DCG SRL

Via G. Garibaldi 68 - 20861 Brugherio (MB)

MADE IN CHINA
